Гибка профильной трубы по радиусу своими руками: Как согнуть профильную трубу в домашних условиях своими руками: видео, фото

alexxlab | 06.05.2023 | 0 | Разное

Услуги гибки профилей и профильного проката на заказ в СПБ и Лен. Области с доставкой по России / Г

Заказать услуги гибки профильной трубы(и гибка уголка)  необходимо в следующих случаях:

1. Строительство объектов с арочными или художественными конструкциями.

2. Сооружение игровых и спортивных уличных площадок.

3. Частное и дачное строительство (теплицы, рамы для вьющихся растений, оформление клумб и садовых конструкций).

4. Возведение каркаса зданий, ангаров и мостов.

А также в ряде других ситуаций, в которых нужны изделия из гнутого профиля и гибка профильной трубы.

И если Вам понадобились услуги радиусной гибки профилей и проката по нужному радиусу, то обращайтесь к нам. Мы выполним всё качественно, согласно Вашим чертежам, в сжатые сроки.

Услуги по гибке профильной трубы

Профильные трубы изготавливаются из различных металлов – алюминия, меди, стали. От материала и его толщины напрямую зависит время сгибания трубы, а также ряд других нюансов работы.

Заказать услуги гибки профильной трубы  а также гибка стального уголка,гибка двутавра можно на сайте ГНЕМ-ТРУБЫ.РУ. Наши мастера быстро определят все особенности предоставленного вами материала и обеспечат качественный сгиб профиля без потерь эксплуатационных качеств.

Мы принимаем в работу:

1. Трубы квадратного сечения. Они очень популярны среди строителей и дачников Санкт-Петербурга, легко изгибаются, имеют минимум деформаций даже при жёсткой обработке. Услуги по гибке квадратной трубы позволяют избежать лишних финансовых трат на приобретение трубогибов и потерь времени на освоение правильной работы с таким оборудованием.

2. Трубы овального сечения. Часто такие конструкции используются для монтажа детских и спортивных комплексов. Они не имеют острых углов, достаточно устойчивы и прочны. В то же время, в отличие от круглых модификаций, овальные трубы могут служить устойчивой опорой для дощатого мостика, лесенки, игрушечного домика.

3. Трубы прямоугольного сечения. Такие изделия используются повсеместно – от строительства мостов и ангаров до сооружения теплиц на дачном участке. Услуги по гибке квадратной трубы, гибка двутавровой балки и прямоугольных труб осуществляются с минимальными деформациями, что гарантирует долгий срок службы изделий.

Услуги гибки профильной трубы, гибка двутавров от компании ГНЕМ-ТРУБЫ.РФ

Сгибание профильных изделий стоит доверить профессионалам, поскольку этот процесс требует учёта особенностей материала, геометрических размеров трубы и других нюансов. В СПБ вы можете оформить заказ наших услуг, таких как гибка металлического профиля, гибка алюминиевого профиля, гибка уголка на сайте ГНЕМ-ТРУБЫ.РФ. В нашей компании вы получите выгодные условия гибки квадратных труб на заказ, а также изделий овального и прямоугольного сечения для алюминиевых и стальных конструкций.

Наши плюсы:

• прозрачная схема работы,

• открытая информация об используемом оборудовании,

• качественный результат – все работы выполняются в строгом соответствии с ГОСТ и техническими регламентами,

• простота подачи заявки и консультации опытных мастеров к примеру по гибке двутавра или оконного профиля (оконных систем из алюминия) при оформлении заказа.

Для заказа услуг воспользуйтесь телефоном, электронной почтой или отправьте нам заявку на обратный звонок через наш сайт.

Гибка уголка, гибка уголка спб, гибка профиля в радиус, гибка профильной трубы, гибка профильной трубы спб, гибка квадратной трубы, услуги по гибке квадратной трубы, гибка металлического профиля, гибка алюминиевого профиля, гибка двутавров, гибка двутавра по радиусу, радиусная гибка профилей, гибка профилей по радиусу, гибка профиля по радиусу, гибка профильных труб, гибка п образного профиля, гибка прямоугольной трубы, услуги профилегиба, Гибка уголка по радиусу, Гибка алюминиевого профиля по радиусу, гибка алюминиевого профиля оконных систем, гибка оконных систем, гибка оконного профиля

видео-инструкция по монтажу своими руками, особенности сгибания по радиусу, цена, фото

Профильная труба имеет «угловатую» форму – квадратную и прямоугольную. На первый взгляд, кажется, что придать ей дугообразную форму невозможно. Но твердо решив использовать такой материал для каркасов парников, навесов, при создании архитектурных решений в саду (арки, шпалеры, перголы) — можно добиться желаемого. Гибка профильной трубы по радиусу — своими руками выполнить такую задачу довольно просто, справиться с ней сможет каждый.

Профильные трубы можно согнуть самым неожиданным образом

Принцип работы трубогиба

Конструкция этого прибора довольно проста – 2 упора и башмак, приводящийся в движение рычагом. С помощью этого нехитрого устройства можно гнуть трубопровод диаметром 5 – 150 мм.

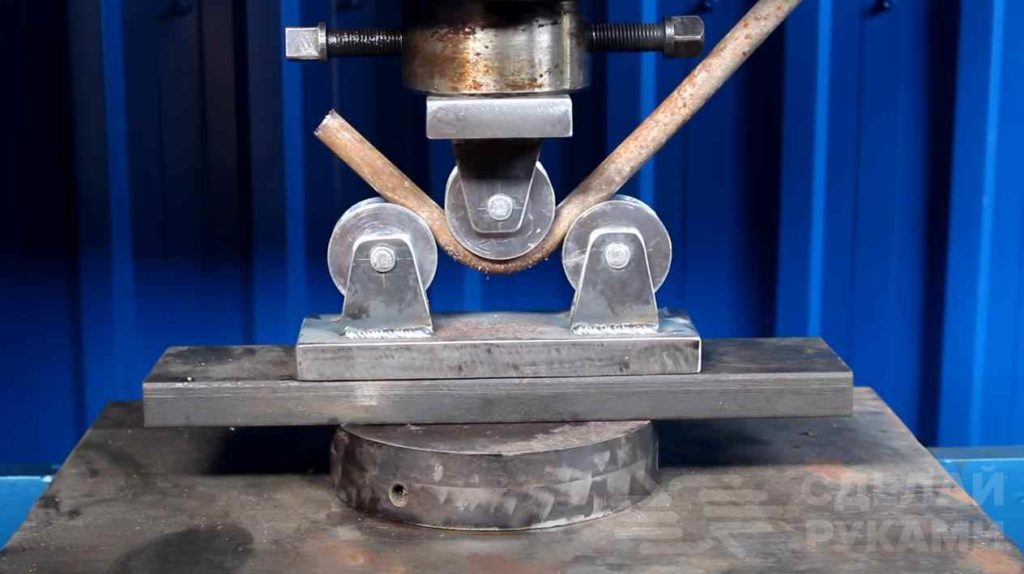

Трубогиб с открытой рамой

При этом для больших диаметров физической силы оператора уже недостаточно, особенно при толстой стенке. Для того, чтобы гибка проходила плавное и без проблем, аппарат оборудуется гидравлическим приводом, кстати, это вызывает значительное удорожание прибора.

Если нужно согнуть совсем небольшую трубку, то можно использовать вариант трубогибов для труб с открытой рамой. С точки зрения безопасности — это не лучший вариант, ведь риск схода трубопровода достаточно велик.

Что касается крупных диаметров, то в этом случае используются исключительно устройства с закрытой рамой. Благодаря этому, труба ни при каких условиях не соскочит с упоров.

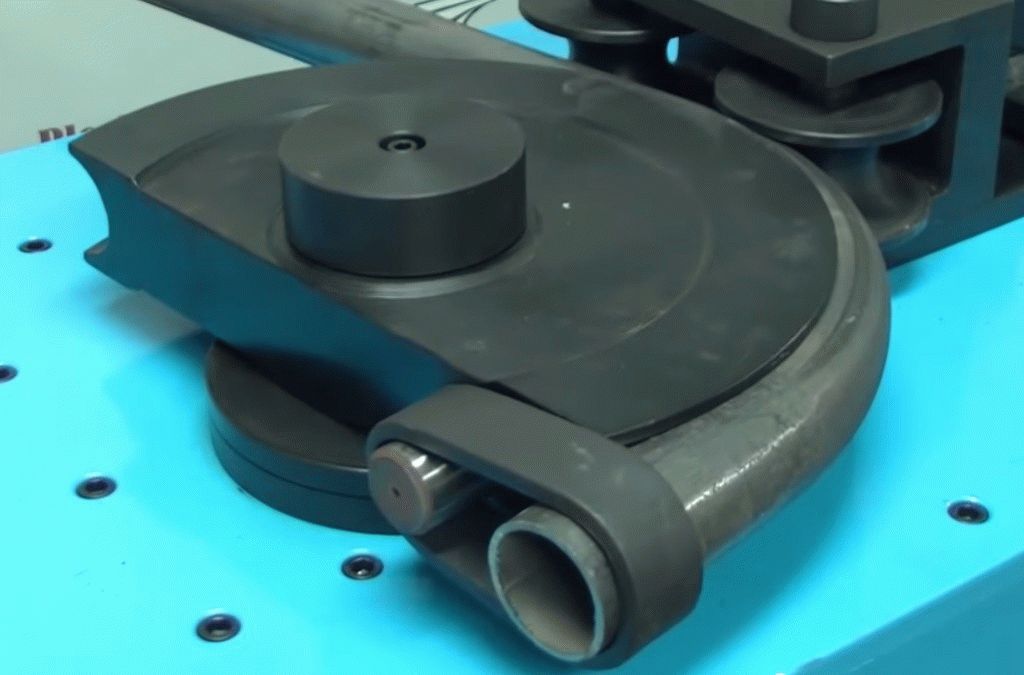

Трубогиб с закрытой рамой

Трубогиб может работать и по другому принципу. В таком случае профильная труба просто протягивается между валиками (упорами), деформируясь при этом.

Изгиб профильной трубы на трубогибе

Профили из разных металлов и различных сечений реагируют на сгибание тоже по-разному. Например, работать с трубами из цветного металла – медь, латунь, дюраль, алюминий, небольшого сечения одно удовольствие. Они пластичны и хорошо сгибаются, воплощая в реальность смелые фантазии мастера. Отлично выдерживают низкие температуры.

Народные «рецепты» сгибания профилей

Изобретенные способы сгибания профильных труб в домашних условиях иногда бывают единственным способом осуществить задуманное. Несмотря на кажущуюся примитивность технологии, полученные результаты способны поражать качеством, геометрической точностью и совершенством форм.

Технология из собственной мастерской

Сгибание профиля с использованием болгарки и сварочного аппарата – наиболее привычный и оттого популярный способ.

Он включает в себя несколько последовательных операций.

1. Прежде всего, тщательно рассчитывается радиус изгиба.
2. Можно изготовить деревянный шаблон. Он позволит сделать максимально точный изгиб.
3. На участок, который будет изменять форму, наносятся поперечные метки. Именно по ним будут производиться пропилы, проходящие по 3 сторонам трубы (левый – нижний – правый или, для наглядности, перевернутая буква «п»).

На трубе нужно сделать пропилы

4. Приложив и закрепив на шаблоне профиль нетронутой стороной, можно начать сгибание.
5. Пропилы заварить и отшлифовать.

Обратите внимание!
Желательно использовать этот способ при работе с профилем большого сечения, потому что сам процесс занимает достаточное количество времени.

На фото – изящные арочные перекрытия из профильных труб

Использование песка для сгибания трубы

Песок способен держать форму не только в виде скульптуры на берегу моря, но и помочь поддержать форму профиля в процессе сгибания, предотвращая сплющивание или растрескивание.

Эта операция почти равнозначна по времени с работой на трубогибе и для нее понадобятся такие материалы:

• кварцевый песок;
• деревянные заглушки длиной от 10 до 20 см;
• газовая горелка;
• дрель;
• болванка, диаметр которой равен внутреннему радиусу изгиба профиля;
• резиновый молоток.

Схема сгибания с использованием речного песка

Важно!
Песок должен обязательно пройти 2 стадии первичной обработки, перед тем, как его можно будет использовать: тщательное просеивание, промывка и окончательное высушивание.
Сохраняться до употребления он должен в чистой емкости.

Народная инструкция по гибке с песком включает в себя обязательные последовательные операции.

1. Одно отверстие профтрубы плотно забивается деревянной заглушкой.
2. Через другое отверстие насыпается песок до такого уровня, чтобы вошла вторая заглушка.
3. Наглухо закупоривается оставшееся отверстие.
4. С помощью болванки производится сгибание. Если нужно достичь малого радиуса, сгиб разогревается пламенем горелки. Важно не перегреть поверхность и не допустить появления окалины, которая ухудшает качество трубы.
5. Постукивая резиновым молотком, сгиб доводится до совершенства.
6. Из готового изделия выбивается, выжигается или высверливается заглушка.
7. Потряхиванием и поколачиванием высыпается наполнитель.

Гармония профиля и воды

Суровый мороз станет верным помощником в сгибании, например, медной трубы. Из инструментов и материалов понадобится всего лишь вода и болванка. Технология тоже довольно проста.

Плотно заткнув один конец трубы пробкой, внутрь доверху наливается вода и закупоривается второе отверстие.

После того как вода полностью замерзнет, материал готов к работе.

Примечательно, что прилагаемые физические усилия минимальны — не происходит сплющивания, и сечение почти не нарушается.

Сгибание дюралевой трубы по шаблону

Использование пружины для сгибания

Гибка с использованием пружины в полости профиля основана на принципе силы внутреннего противодействия. Кроме профильной трубы, паяльной лампы или газовой горелки и шаблона соответствующего диаметра понадобится необычная квадратная пружина. Она изготавливается из стальной проволоки диаметром от 2 до 4 мм, которая сгибается с размером сечения немногим меньше внутреннего сечения профтрубы.

Схема изгиба трубы с пружиной внутри

Важно!
Пружина должна почти впритирку входить в полость профиля.
Оптимальным зазором между внешним сечением пружины и внутренним трубы считается от 1,5 до 2 мм.

Поместив пружину внутрь заготовки, начинается обработка паяльной лампой поверхности деформируемого участка изделия.

Достаточно разогретую деталь, закрепив на болванке, согнуть и довести до нужного радиуса своими руками.

Пружина облегчит сгибание трубы

Важно!
Не игнорируйте правила техники безопасности.
Цена беспечности бывает слишком высока.
Защитные перчатки, очки и клещи для захвата горячих труб надежно защитят от ожогов.
Для пожарной безопасности рядом должна быть емкость с водой или песком.

Подведение итогов

Сфера применения профильных труб достаточно широка. Высокая стоимость профессиональных трубогибов, предназначенных для работы с этим материалом, часто лишает возможности воспользоваться ими.

Становится трудно воплотить в жизнь авторские задумки. Иногда положение спасти может только гибка профильной трубы своими руками.

На видео в этой статье показан пример гибки профильной трубы.

Трубогиб своими руками для профильной трубы

При обустройстве участка или при подготовке к дачно-огородному сезону возникает потребность в дугах из профильной трубы. Они нужны при обустройстве теплицы, сборке беседки или навеса. Покупать уже гнутые дуги накладно – цена в два раза выше, чем на тот же плоский прокат. Выход – сделать самому, а чтобы облегчить процесс (своими руками очень сложно) нужно сделать трубогиб для профильной трубы. Вам понадобятся швеллеры или уголки, прокатные ролики и еще некоторые детали. Из инструментов — болгарка с диском по металлу, сварочный аппарат, линейка.

Содержание статьи

• 1 Конструкция профильогиба
  • 1.1 Устройство трубогиба со средним подвижным роликом
  • 1.2 С крайним подвижным роликом
• 2 Какие материалы и нюансы конструкции необходимы
• 3 Приемы изготовления труб гнуть проще
• 4 Порядок гибки профильной трубы на самодельных станках
• 5 Видео материалы
• 6 Как согнуть профильную трубу без станка
  • 6.1 Получение дуги сваркой
  • 6.2 Использование шаблона

Конструкция профильного станка

Станок для гибки профильных труб конструктивно отличается от обычного. Это связано, во-первых, с большей устойчивостью профиля к изгибающим нагрузкам, а во-вторых, с тем, что обычно требуется большой радиус изгиба. Поэтому катков в конструкции три. Два из них установлены стационарно, один остается мобильным. С помощью подвижного ролика изменяется радиус кривизны. В целом трубогибы для профильной трубы бывают двух видов: со средним подвижным роликом и с крайним (правым или левым – на выбор).

Трубогиб для профильной трубы своими руками можно сделать разных размеров

Устройство трубогиба со средним подвижным роликом

Два крайних ролика крепятся к корпусу. Они приподняты над базовой плоскостью. Для среднего валика приготовлена ​​специальная U-образная станина. В середине ее перемычки установлен длинный прижимной винт большого диаметра. К нижнему концу этого винта крепится третий ролик (можно приварить). Поворачивая этот винт, ролик поднимается и опускается, изменяя радиус изгиба профильной трубы.

Конструкция трубогиба для профильной трубы с подвижным средним роликом

К одному из неподвижных роликов приваривается тучка, с помощью которой труба прокатывается через станок. Чтобы использовать меньшее усилие при прокатке, два стационарных ролика соединены цепью. Для эффективной передачи крутящего момента к роликам привариваются звездочки (можно от велосипеда), к ним подбирается цепь. Такой простой механизм значительно облегчает гибку профильной трубы.

С крайним подвижным роликом

В данной конструкции правый или левый ролик выполнен подвижным. Он движется вместе с частью основания. Эта часть соединена с остальной частью кровати прочными металлическими петлями.

Чертеж профильного трубогибочного станка с подъемной платформой

Изменить высоту можно с помощью домкрата, как показано на чертеже. Высота платформы в этом случае выбирается в зависимости от высоты домкрата. Радиус изгиба изменяется поднятием подвижной части стола.

Трубогиб профильный с подъемной площадкой

В отличие от предыдущей конструкции, этот профильный трубогиб приводится в движение от центрального ролика – к нему приварена рукоятка. Чтобы уменьшить необходимое усилие, вы также можете приварить звездочку к двум неподвижным роликам и передавать крутящий момент с помощью цепи.

Какие нужны материалы и нюансы конструкции

Основание трубогиба делается из швеллера или двух сваренных уголков. Толщина полок не менее 3 мм, ширина полок и тыльной стороны швеллера должна соответствовать имеющимся деталям. Одно правило – фундамент должен быть прочным и надежным.

По краям платформы можно сделать несколько отверстий. Через них можно закрепить машину на каком-нибудь тяжелом основании с помощью саморезов большого диаметра. Фиксация необходима, так как при гибке труб с толстой стенкой усилия приходится прикладывать значительные и работать удобнее, если станок прочно закреплен.

Так выглядит кровать в приваренных стойках для крепления подвижного ролика

Несколько слов о роликах. Они должны быть изготовлены из качественной, желательно из закаленной стали. Именно ролики и оси, которые их удерживают, несут на себе большую часть нагрузки.

Я также должен сказать о форме видео. Они не должны быть гладкими – по краям должны быть валики, которые не позволят трубе «гулять» во время прокатки. Только при таких условиях дуга из профильной трубы будет ровной и не перекрученной. В идеале для каждого размера трубы нужны свои ролики. Но тогда конструкция усложняется – их нужно сделать съемными, продумать надежный способ крепления. Второй вариант — делать ролики сложной формы, как на фото. Вырежьте несколько шагов для разных размеров труб.

Ролики для гибки профильных труб разной ширины

На этом же фото видно, что верх станины неровный и зазубренный. С помощью таких зубьев ролики можно переставлять на разное расстояние и, таким образом, регулировать радиус изгиба.

В основном самодельные гибочные станки для профильных труб собираются из того, что есть под рукой или что найдут/купят недорого. У кого есть возможность – точит ролики, вставляет подшипники. Те, у кого нет такой возможности, пользуются тем, что есть – вплоть до ступиц от велосипедных колес. В общем надо разбираться в конструкции и

Хитрости, облегчающие гибку труб

Чтобы ролики лучше двигались, используются подшипники. Но, в принципе, для самодельного трубогиба, который будет использоваться лишь время от времени, можно просто сделать держатели из уголка или швеллера. Проделайте в них отверстие, которое немного больше оси, на которой будет крепиться ролик. Проденьте эту ось с роликом в отверстия держателей и как-нибудь зафиксируйте (хотя бы приварите пару точек, которые будут стопорами). Во время работы для лучшего хода смазывайте места трения смазкой типа Литола. Для промышленного и полупромышленного производства это не годится, а вот для изготовления дуг для теплицы или беседки своими руками – в самый раз.

Пример точеных роликов

Есть еще одна хитрость, позволяющая снизить необходимое усилие при изгибе профильной трубы. Можно использовать принцип повышения передачи как в велосипеде. Кстати, можно использовать и велосипедные звездочки. При этом ручка, приводящая в движение ролики, приваривается к небольшой звездочке. Он установлен где-то на корпусе. На оси вала приварены звездочки большего размера (но зубья с одинаковым шагом). Все это связано подходящей цепочкой.

При таком устройстве передачи крутящего момента электропривод не нужен – работать будет легко

И еще одно усовершенствование – при постоянном использовании трубогиба для профильной трубы есть смысл его механизировать. В этом случае устанавливается двигатель, работающий на малых оборотах.

Порядок гибки профильной трубы на самодельных станках

Сразу получить требуемый радиус изгиба вряд ли удастся – для этого требуется слишком много усилий. Вручную создать его нереально. Необходимый изгиб получается за несколько проходов:

• Сначала ролики выставляют так, чтобы получить небольшой изгиб, труба прокатывается в одном направлении, затем снимается с роликов, разворачивается и вставляется с другой стороны. Необходимо развернуть, чтобы получилась ровно изогнутая труба.
• При одном и том же положении роликов протягивается несколько раз, пока кривизна перестанет добавляться.
• Если требуемый радиус изгиба не достигнут, измените положение ролика и повторите шаги еще раз.

Трубогиб прокатный с электроприводом

Изменение радиуса изгиба получается постепенно, иначе на самодельном трубогибе дугу из профильной трубы не сделаешь. Что делать, если вам нужно повторить один и тот же изгиб? Сделайте градуировку – отметьте высоту, на которую переместился валик, сколько раз он прокатывался в каждом положении. При повторении отличия если и есть, то незначительные.

Сложность гибки заключается в том, что нет шкалы и без опыта трудно получить нужный радиус гиба. Вы получите его рано или поздно, но можете испортить много материала.

Видео материалы

Как согнуть профильную трубу без станка

Получить дугу из профильной трубы без гибки профиля можно двумя способами – с помощью сварки и шаблона. Начнем со сварки.

Получить дугу сваркой

Профильная труба разрезана болгаркой с одной стороны. Их делают через каждые 15-30 см в зависимости от необходимого радиуса, сечения и толщины стены. Срезы не должны касаться одной стороны – той, что снаружи.

Результат гибки сваркой

Подготовленную таким образом запчасть сгибают, придавая желаемый изгиб. Для надежности края дуги можно зафиксировать, приварив к ним стержень. Затем их приваривают по всем разрезам, сваривая их. И последний этап – шлифовка мест сварки и обработка антикоррозийными составами.

С помощью шаблона

Тонкостенные профилированные трубы можно сгибать вручную с помощью шаблонов. Если вам нужна какая-то особенная форма, ее можно вырезать из куска толстой фанеры или ДСП и закрепить на столе струбцинами. На верстаке, где будем гнуть трубы, делают 8-10 отверстий. Шаблон размещается возле этих отверстий.

Процесс получения дуги из профильной трубы с помощью шаблона

На одном конце трубы повторяются отверстия, с их помощью труба крепится к верстаку. Теперь свободный конец трубы начинают плавно тянуть, образуя изгиб, повторяющий форму. Тянуть надо плавно, без рывков.

Шаблон также можно изготовить на земле. Колышки трубы забиваются в землю (глубина не менее полуметра). Они образуют необходимую дугу. Для упора забиваются два дополнительных кола, которые располагаются сбоку от дуги. Расстояние, которое нужно отступить в сторону, немного больше ширины трубы.

Узор на земле

После вставления трубы ее тянут к дуге. Нужны большие усилия, работа тяжелая. Он может работать только с тонкостенной бесшовной трубой. Шов имеет слишком большое сопротивление в области шва. Вручную это очень сложно преодолеть.

Как сделать круг из трубы своими руками. Как согнуть трубы без специального инструмента

Как согнуть трубу под прямым углом

Металл выступает достаточно прочным материалом, но при специальном воздействии его можно согнуть. На сегодняшний день существует несколько способов решения этой проблемы. Первая технология – это использование колышков. Но вы должны помнить, что этот метод может повредить трубу или даже сломать ее. Этого можно избежать, заполнив внутреннюю полость сухим песком. Заглушки должны быть установлены с обоих концов.

Следующим шагом будет сгибание. Для этого в землю вкапываются колышки. Вы будете использовать их как рычаг. Если вы не уверены в своих силах, то сначала стоит потренироваться на ненужных отрезках трубы. Если перед вами стоит вопрос, как согнуть трубу без трубогиба, то с помощью этой технологии можно изменить форму изделия, диаметр которого варьируется от 16 до 20 мм. Для труб более внушительного диаметра этот прием не подходит, так как процесс будет достаточно сложным. Также важно учитывать материал основы. Например, для цинкования рекомендуются другие методы.

Толщина стенки по ГОСТу: масса, размеры

Этот показатель зависит от способа изготовления полой вещи. Если нужна толстая стенка, то изделие изготавливается горячим способом. Такие образцы незаменимы, когда важна предельная прочность в опасных условиях химических производств, ядерных реакторов, дымовых труб предприятий, газопроводов высокого давления. Труба из нержавейки – достаточно прочный материал.

Тонкостенные бесшовные трубы изделия выходят более прочными, но электросварные трубы дешевле. Кроме того, в производстве для решения специальных задач изредка используются полые предметы с тончайшими стенками (0,12-1 миллиметр). Они бывают холодными или горячими.

По ГОСТу допускается наименьший диаметр сварных труб из нержавеющей стали – 8 миллиметров, наибольший – 102 миллиметра. Это же касается и толщины стенки соответственно – от 0,8 до 4 мм.

Горячекатаный прокат изготавливают диаметром от 57 до 325 миллиметров и толщиной стенки от 3,5 до 32 мм. Сечение холоднокатаного проката находится в пределах от 5 до 273 миллиметров, толщина стенки от 0,2 до 22 мм.

Использование технологии нагрева

Прежде чем сгибать трубу без трубогиба, следует подумать, какая технология для этого лучше всего подходит. Отопление может быть отличным решением. Этот метод обычно используется для стальных и алюминиевых труб. Для процедуры изделие закрепляется в тисках, но предварительно его следует наполнить и нагреть газовой горелкой до того места, которое вы планируете сгибать. Температура определяется достаточно просто: когда бумажка приближается к трубе, она должна начать дымиться. Когда используется стальная заготовка, она должна стать красной при нагревании. В целях безопасности техник должен носить перчатки.

Пластина плоскопараллельная

Если перед вами стоит задача, как согнуть трубу без трубогиба, то можно использовать пластину плоскопараллельную. Эта техника предполагает фиксацию изделия в зажиме. После этого можно сгибать, причем делать это нужно вдоль пластины. Эта техника считается не только экономичной, но и простой. Для достижения положительного результата следует использовать несколько пластин, каждая из которых имеет разную кривизну. Главное условие – использование стальной трубы. Длина изделия должна быть достаточно внушительной.

С помощью металлической пружины

Довольно часто домашние мастера задумываются над вопросом, как согнуть трубу без трубогиба в домашних условиях. Для этого можно использовать металлическую пружину. Этот метод отлично подходит для цветных труб, которые обладают хорошей пластичностью.

Для предотвращения деформации используется пружина. Для получения хорошего результата необходимо учитывать размер пружины, который должен соответствовать внутреннему диаметру металлоконструкции. Это требование связано с тем, что труба должна быть вставлена ​​в полость. Затем можно согнуть, связав пружину проволокой, чтобы потом ее было легче вытащить.

Как сделать наждак своими руками

Каждая хозяйка так или иначе сталкивается с ситуацией, когда ей необходимо заточить ножи, ножницы и другие острые предметы, которые со временем затупляются. Можно каждый раз обращаться к мастеру и платить большие деньги за его услуги или покупать уже готовый наждак, а можно пошалить и порадовать кошелек, изготовив наждак своими руками.

Основные материалы и инструменты

Принцип работы самодельного устройства

Для того чтобы сконструировать самодельный наждак, нужен электродвигатель, оставшийся от эксплуатации старой бытовой техники.

Именно электродвигатель запускает изделие в работу, в результате чего предварительно заточенные на токарном оборудовании насадки, установленные на валу двигателя, достаточно зажимают наждачный круг.

Как выбрать электродвигатель

Чаще всего мастера выбирают в качестве двигателя электроприбор, оставшийся от старой стиральной машины, например Волга, Сибирь или Вятка. Как известно, техника советского времени была качественной, поэтому и двигатели были достаточно мощными, с высокими реверсивными показателями. Выключатель с ручным пусковым механизмом тоже пригодится от такой стиральной машины.

Основная проблема, с которой необходимо столкнуться, — точное размещение точильного камня непосредственно на валу двигателя. На валу не всегда есть резьба, размер отверстия в камне тоже может не соответствовать размеру вала. Справиться с этой задачей поможет специально выточенная деталь, которая сгладит несоответствие размеров.

Максимальное ограничение скорости, используемое в наждаке, составляет 3000 об/мин. Этот нюанс необходимо учитывать, ведь высокая частота вращения может привести к разрыву точильного камня. Использовать изделие в домашних условиях предпочтительнее с двигателем от 1000 до 1500 оборотов.

Однако при желании можно сделать и более прочный наждак своими руками, для этого достаточно качественно закрепить фланец. Мощный прибор может понадобиться скорее не для заточки, а для полировки разных поверхностей.

Итак, мощность износостойкой машинки должна быть 400 Вт, в домашних условиях достаточно аппарата мощностью 100-200 Вт.

Технологический процесс

Фланцевая выемка

Как известно, фланец соединяет двигатель и камень. Если у вас нет опыта работы на токарном станке, обратитесь за помощью к специалисту, предоставив подробный чертеж будущего устройства, с замерами диаметра камня по внутренней поверхности и размеров вала.

Изготовленный фланец необходимо правильно установить на вал, результат зафиксировать крепежными элементами, например, болтом и гайкой, желательно с помощью дополнительной резьбовой шайбы, расположенной с левой стороны.

В зависимости от вектора вращения вала на крепежных элементах образуется резьба. При вращении по часовой стрелке требуется левосторонняя резьба, против часовой стрелки – правосторонняя. Это принцип затягивания гайки, если им пренебречь, то деталь размотается, и камень скорее всего слетит с установленного места, что травмоопасно для человека, работающего наждаком.

Однако не у всех есть возможность изготовить наждак своими руками с точечными втулками определенного размера, как того требует технология. Справиться с этой ситуацией в домашних условиях помогут куски труб, щели и пустоты, образовавшиеся между втулками и валом, можно скрыть, намотав текстильным скотчем. Другой вариант – последовательно вкладывать меньший рукав в больший.

При намотке ленты следите за равномерностью. Втулка изготовлена ​​из трубы диаметром 32 мм, что совпадает с внутренним диаметром наждачного круга. После этого кружок нужно расположить над рукавом.

Профильная труба и ее модификация

Данный вид металлоконструкции достаточно популярен при строительстве теплиц и беседок на приусадебном участке. Главной особенностью строительного материала является то, что его можно повредить при сгибании. Выходом из этой ситуации может стать заполнение внутренней полости мелким песком или водой. Эти действия исключают возможность повреждения трубы и позволяют добиться отличного результата. Этот метод подходит для латунных и дюралюминиевых трубопроводов.

Если вы задумались над вопросом, как согнуть трубу без трубогиба для навеса, то для этого можно использовать резиновый молоток. Используется для изделий квадратной формы. Трубопровод устанавливается на надежные опоры, а затем используется киянка. Действия должны быть точными и плавными, чтобы исключить возможность повреждения. Если необходимо добиться большого угла, то для облегчения процесса необходимо нагреть трубу в том месте, где она должна изгибаться.

Способы гибки металлопластика

Довольно часто владельцы загородной недвижимости задаются вопросом, как самостоятельно согнуть трубу без трубогиба. Когда есть в наличии металлопластик, можно использовать собственные силы, не используя подручные средства. Изделие зажимается и плавно сгибается. В этом случае важно исключить вероятность перегиба. Важно руководствоваться правилами, в которых указано, что на каждые 2 см заготовки угол изгиба может составлять 15°.

Если перед вами стоит вопрос, как согнуть трубу без трубогиба для теплицы, то можно использовать отрезки проволоки, заполняющие внутреннюю полость. Это позволяет добиться ровного и плавного изгиба в кратчайшие сроки. В качестве наполнителя можно использовать сухой мелкий песок. Он заливается внутрь, а края закрываются заглушками. Затем один конец изделия необходимо зафиксировать, обеспечив надежность и прочность крепления. Используйте газовую горелку или паяльную лампу, чтобы нагреть складку. Готовность материала проверяют листом бумаги.

Какие изделия можно сделать из гнутой профильной трубы

Довольно часто для возведения многочисленных сооружений необходимо использовать гнутые профильные трубы в качестве декора или для создания определенной формы здания.

Перед началом любых работ необходимо произвести расчет материала и схематически зарисовать будущую конструкцию.

Из профильных труб можно изготовить любые наружные конструкции и некоторые элементы интерьера помещения.

Что можно создать с помощью гнутого профтрубы:

• Теплицы – арочные, двускатные конструкции для выращивания овощей и рассады;
• Стремянки;
• Входные ворота;
• Беседки;
• Скамейки;
• Кованые заборы;
• Декоративные арки.

Довольно часто гнутая профильная труба используется для создания навеса над входом в дом или перил для ступеней на второй этаж. Изготовление мебели из профтрубы потребует больше времени и сил, но в результате, можно получить эксклюзивный и красивый декор.

Методы гибки полипропиленовой трубы

При необходимости изменить направление гибки полипропиленовой трубы можно использовать один из двух возможных способов. Первый предполагает нагрев сгиба. Для этого обычно используется строительный фен. Оптимальная температура нагрева 150°С. Руки следует защищать перчатками, устойчивыми к высоким температурам.

На завершающем этапе изделие сгибается до необходимой формы. Утолщенная стенка должна располагаться с внешней стороны изгиба. После того, как материал остынет, его необходимо проверить на наличие трещин и вмятин. Еще один способ согнуть такую ​​трубу – холодный. Однако радиус изгиба не должен быть больше 8 диаметров, иначе изделие может сломаться.

Как согнуть пластиковую трубу

Чтобы согнуть трубу из ПВХ, вам нужно купить ДВП. Из них можно соорудить каркас, который нужен для придания конструкции определенной формы. Как только вы придадите пластине нужную форму, ее следует отшлифовать, лучше использовать для этого мелкую наждачную бумагу.

Следующим шагом будет формирование силиконовой оболочки для пластиковой заготовки. Он будет выступать в роли крепления ПВХ-конструкции в раме. Кроме того, он сыграет защитную роль от сколов, механических повреждений и царапин. Предмет помещают в подготовленную защитную оболочку, а затем нагревают место изгиба. Пластик размягчается и садится на раму. Это позволит получить желаемую форму пластиковой заготовки. Продукт оставляют до тех пор, пока он не остынет. Это займет 15 минут. После этого ПВХ-трубу можно снять с каркаса, оставив ее до полного остывания.

Консультация специалиста

Срок службы и качество установленной системы водоснабжения зависит от многих факторов, поэтому необходимо тщательно выбирать подходящие продукты.

На что обратить внимание:

• осмотреть купленный товар: на нем не должно быть трещин, перегибов и других визуальных повреждений;
• изделие должно легко гнуться, сохраняя при этом свою прочность – это позволяет производить монтаж в стесненных условиях;
• не стоит экономить и покупать дешевую продукцию – лучше выбирать известного производителя, качественная нержавеющая труба может иметь цену от 1 до 3 тысяч рублей, что зависит от вида изделия и марки стали ;
• во время установки следуйте инструкциям;
• установив систему, обязательно проверьте ее целостность, для чего потребуется установить максимально допустимый уровень давления;
• убедитесь, что фитинги укомплектованы;
• при необходимости соединения гофрированной нержавеющей стали с трубой из другого материала используйте фитинги из латуни;
• если хотите, чтобы системы служили дольше, не устанавливайте дешевую некачественную фурнитуру;
• затягивая пластиковые элементы не нужно переусердствовать, иначе они просто лопнут;
• Заранее подготовьте необходимые инструменты: рожковые ключи, ножницы по металлу, арматуру.

Гофрированные трубы – прочная и надежная продукция, спрос на которую постепенно растет. Они популярны в сферах строительства и ремонта: с их помощью монтируют газопроводы и водопроводы, прокладывают системы отопления и даже дымоходные конструкции. Кроме того, они достаточно просто монтируются. Единственное условие долгой службы собранной системы – материалы должны быть качественными, поэтому делайте покупку с умом.

Рекомендации специалиста

Если перед вами стоит вопрос, как согнуть алюминиевую трубу без трубогиба, то для проведения работ можно использовать болгарку, которой необходимо сделать несколько тонких надрезов в месте предполагаемый изгиб. Изделие предварительно зажимается в тисках. Как только пропилы сделаны, их следует очистить от стружки, только после этого можно начинать гнуть трубу.

Иногда изделие нужно согнуть по кругу. Как только кольцо смыкается, отверстия завариваются, причем некоторые умельцы используют для этого даже паяльник. Для того, чтобы место сгиба было аккуратным, его дополнительно ошкуривают и покрывают защитным средством. Это исключает коррозию и преждевременный выход из строя соединения.

Как ровно согнуть лист металла

Если заготовка сравнительно небольшая, то можно воспользоваться тисками, в которых с помощью двух обмоточных планок можно прочно закрепить лист металла, и только потом согнуть это молотком. При необходимости отвод можно прогреть газовой горелкой, но для оцинкованных изделий этот способ не применим!

Сгибание листа металла

Когда речь идет о тонком листе металла, процедура складывания может быть значительно упрощена.

Для этого в месте изгиба металл “царапается” (используем правило или металлическую линейку, в качестве резца – заточенный кусок ножовочного полотна по металлу). Нарезанный на половину толщины металл впоследствии легко гнется по намеченной линии. Можно сказать, что мы почти разобрались, как согнуть лист металла.

Гнем оцинкованную

Как гнуть оцинкованную сталь?

Это может быть как оцинкованный металлический лист, так и готовое изделие, например, профиль. Лист сгибается так же, как и при сгибании любого другого металлического листа. Как согнуть профиль? Вам придется с ним повозиться. Для получения большого радиуса кривизны квадратного или прямоугольного профиля можно воспользоваться следующим приемом: плотно заполнить профиль мелким песком, заткнуть оба отверстия деревянными кольями и только потом аккуратно постучать киянкой.

Для гибки П-образного профиля (это, в принципе, относится и к получению листов криволинейной формы) необходимо дополнительно использовать предмет-форму, кривизна которой соответствует чистовой части. Для облегчения процесса гибки в профиль можно врезать треугольные элементы.

Затем сгибаемое изделие «оборачивает» вокруг изделия равномерным постукиванием молотком.

Важно! Чтобы сгиб получился максимально ровным и правильным, удары молоточка должны быть легкими и падать как можно ближе друг к другу. Как проще гнуть оцинкованную сталь? Болгаркой делаем один-два надреза в районе сгиба (тем самым временно ослабляется конструкция), сгибаем изделие, а затем свариваем сгиб

Данный прием актуален для использования при гибке профильных труб и изделий из металла сложной формы. Помните, что нельзя нагревать оцинкованную сталь для упрощения кривизны!

Пожалуй, одна из самых сложных задач, стоящих перед людьми, которые думают о том, как согнуть угол. Чтобы получить цельное изделие, придется попотеть, равномерно и не спеша постукивая по поверхности уголка, постепенно загибая его.

Рекомендуется использовать газовую горелку, которая может нагревать отвод. Можно поступить проще – использовать болгарку как в вышеописанном случае с оцинкованным изделием. Еще проще купить уже изогнутое изделие, тогда вопрос «как загнуть уголок» отпадет сам собой.

Как согнуть арматуру

В домашних условиях согнуть арматуру вполне возможно, однако многое зависит от ваших физических данных и диаметра металлического стержня.

Как согнуть арматуру? Для этого нам понадобится два отрезка стальных труб, диаметр которых больше диаметра согнутого стержня. Чем больше длина таких труб, тем легче будет гнуть арматуру (выигрыш в прочности за счет рычага). Все, что нужно сделать для того, чтобы согнуть арматуру, это вставить ее в две трубы и, зафиксировав одну из труб (прижав ее ногой или уперев между столбами), орудуя другой как рычагом, дать арматуре желаемая кривизна.
