Гибка профиля: Гибка металлических профилей по радиусу на заказ

alexxlab | 29.12.2022 | 0 | Разное

Гибка профиля в Москве на заказ по выгодным ценам

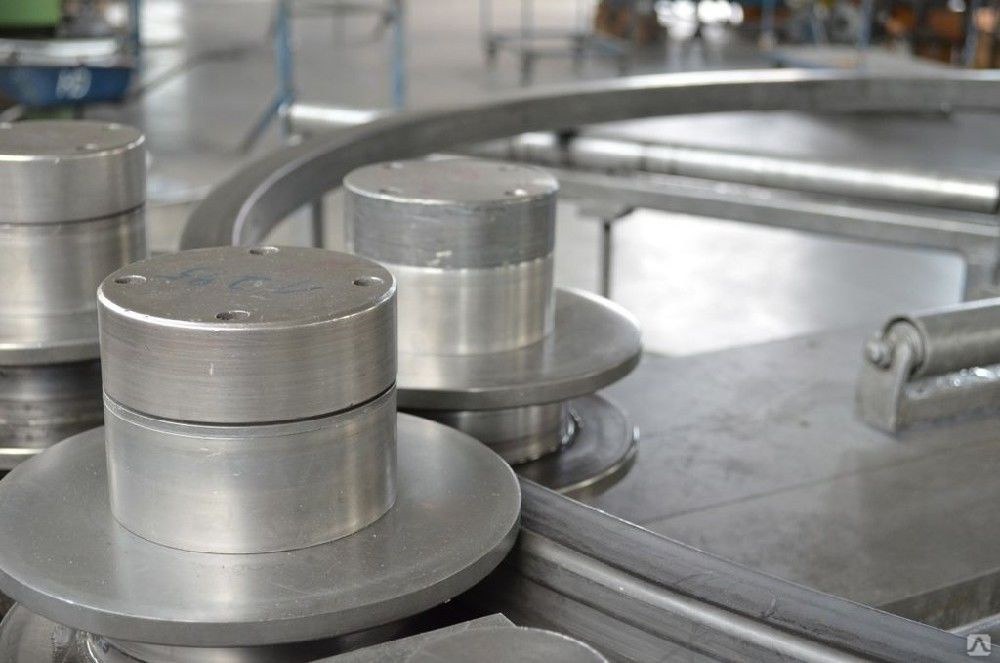

Гибка профиля – процесс изменения его формы в заданном направлении и по необходимому радиусу. Проводится на станковом профилегибочном оборудовании – механизированном или оснащенном программным управлением.

Возможности гибки профиля

При выполнении работ важен такой показатель, как гибка профиля по радиусу. Какой радиус гибки возможен для заготовки, зависит от толщины ее стенок.

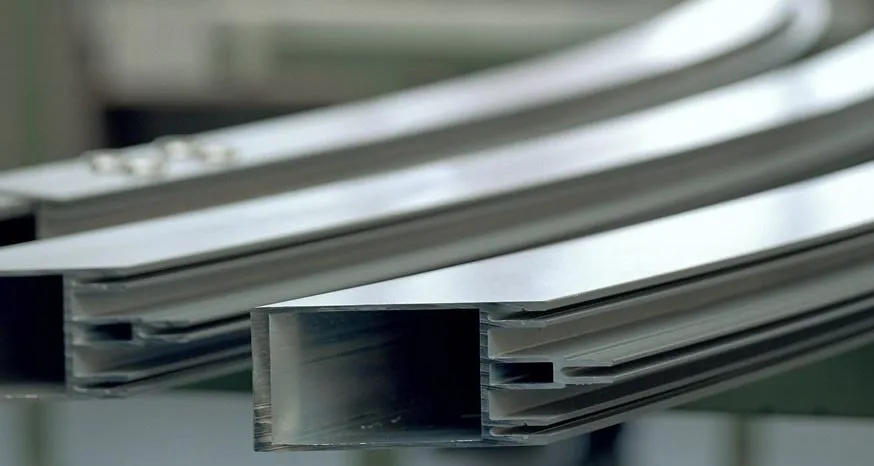

Если заказчику требуется гибка алюминиевого профиля, оптимальным для нее считается прокат с толщиной стенки 2-4 мм.

Гибка труб и профилей – разнообразная услуга. Она предполагает работу:

• с профильными трубами,
• швеллерами,
• двутаврами,
• таврами,
• квадратами,
• прутками,
• кругами,
• полосами и другими изделиями, относящимися к профильным.

Любая разновидность гибки, в том числе и гибка П-образного профиля, требует предварительной подготовки, даже если проводится на станке.

Когда профиль имеет пустоты, полые места прокладываются песком. Это помогает предотвратить растрескивание и образование складок.

Перед началом работы ролики станка и поверхность заготовки обрабатывают маслом, чтобы свести к минимуму трение поверхностей.

Сортамент материала	Размеры, мм	Стоимость гибки за 1 погонный метр
Профильная труба	от 30х30 до 200х200	от 100,0
Уголок (гибка в радиус)	от 50х50 до 200х200	от 150,0
Швеллер	от N10 до N30	от 300,0
Двутавровая балка	от N10 до N25	от 400,0
Квадраты	от 10х10 до 20х20	от 200,0

Гибка профиля: популярна как никогда

Гнутые профили востребованы во многих отраслях. Гибка профиля в Москве применяется для создания оконных и дверных конструкций, для оформления фасадов. В изготовлении душевых кабин, рекламных сооружений и элементов дизайна часто бывает необходима гибка алюминиевого профиля.

Москва и другие крупные города в больших количествах приобретают деформированный сортовой и фасонный прокат. Он используется в производстве торгового оборудования, строительных металлоконструкций, мебели.

Сегодня у заказчиков востребована трехмерная гибка профилей, позволяющая получить изделия, изогнутые не в одной, а в трех плоскостях.

Эту операцию производят на трехмерном гибочном станке, оснащенном ЧПУ. Такая гибка металлического профиля отличается высокой точностью. С помощью нее можно получить гнутый прокат любых форм. Например, в машиностроении трехмерная технология гибки используется для создания кузовов и кабин.

Обращайтесь за гибкой профиля

к профессионалам!

Компания «ТСК Индустрия+» специализируется на гибке профиля любого типа. Наши специалисты работают оперативно, качественно и по очень приемлемым расценкам. Если вас интересует недорогая гибка профиля, цена, которую предлагаем мы, понравится вам не меньше, чем спектр наших возможностей.

Гибка алюминиевого профиля – одна из технологических операций в нашей компании, состоящая в поперечном изгибе линейных элементов из алюминия. Качественно выполнять гибку можно на специальном оборудовании, представляющем собой вариант вальцов. Они преображают деталь, прокатывая ее через специально расставленные валы. Благодаря пластичности алюминия гнуть можно любые профили – от труб до сложных конструкций для окон.

Гибка выполняется в границах, обусловленных сечением изгибаемой детали, ее длиной и радиусом изгиба. Специалистам известны пределы такой операции по всем параметрам, и они возьмутся за гибку только при реальной возможности сделать это.

В некоторых случаях гибке должны предшествовать подготовительные действия – термообработка, заполнение полостей замкнутого профиля песком и прочее.

Производственный потенциал нашей компании – не только в поставках заготовок из черных и цветных металлов, но и в их качественной первичной обработке. Диапазоны технических возможностей таких операций очень широки – от производства поковок  до точной современной лазерной резки труб, узнать о которой можно здесь.

Нюансы гибки металлического профиля | Статьи компании БиэМ

10.07.2018

Нашим специалистам из «БиэМ» часто приходится сталкиваться с клиентами, которые планировали вручную самостоятельно провести гибку металла для создания изделий нужной им формы. Но в 95% всех случаев стальной или алюминиевый профиль подвергался критическим деформациям, что в итоге приводило к неудачному результату. В металле образовывались разрывы, складки. Итог – гибка профиля приводила к напрасной трате времени, материалов и денег.

Мы хотим поделиться нашим опытом и детально рассказать о главных нюансах гибки металлического профиля. Зачем это нужно? Информация, подготовленная специалистами, поможет вам узнать больше об особенностях алюминиевых, стальных и арочных профилей. Вы поймете технологические аспекты работы и узнаете, как правильно создавать изделия нужной вам формы.

В чем заключается особенность технологии?

Гибка металла – технологический процесс с образованием или изменением углов между фрагментами заготовки с целью придать металлу криволинейную форму. Такая работа позволяет исключить резьбовые соединения и сварку между отдельными компонентами профиля, что значительно повышает прочность всего изделия и его эксплуатационные свойства. Если вместо деформации цельной заготовки использовать сварные швы в местах соединений, повышается вероятность коррозии и снижается удельное сопротивление при нагрузках. Но как правильно выполнять гибку металлического профиля, чтобы предотвратить возможные деформации?

Правило №1. Учитывайте соотношение радиуса гиба к толщине металла

Если радиус изгиба профиля в отношении к толщине материала превышает значение в 25 – гибка производится в холодном состоянии. При отношении меньше этого значения – гибка выполняется в горячем состоянии с предварительным нагревом деформируемого участка.

Правило №2. Учитывайте свойства каждого металла

Стальной и алюминиевый профиль одинаковых геометрических параметров могут вести себя по-разному, даже при одинаковом воздействии давлении в момент гиба. С чем это связанно? Каждый металл характеризуется ключевым свойством – пластичностью. Она определяет возможность металла подвергаться воздействию внешних нагрузок без разрушений и деформации структуры, с последующим сохранением измененной формы.

• Гибка алюминиевого профиля характеризуется низким запасом пластичности металла, что выражается в слабой стойкости к разрывам структуры и появлению складок. Чтобы избежать подобного, рекомендуется проводить операции на профилегибочных станках по предварительным технологическим расчетам.
• Гибка стальных профилей сопровождается эффектом пружинения. В процессе деформации внутренние слои металла работаю на сжатие, в то время как наружные стенки растягиваются в месте приложения нагрузки. Этот эффект приводит к тому, что угол гибки изменяется, а сама заготовка отклоняется от заданных размеров. Может получаться так, что гибка арочного профиля выполнена без деформаций материала, но концы изделий находятся в разных плоскостях после снятия нагрузки. Угол пружинения напрямую зависит от радиуса гибки металла и толщины стенок профиля. Чтобы предотвратить подобное явление, необходимо выполнять гибку с последующей калибровкой на специальном оборудовании.

Если требуется выполнить гибку профильных изделий – рекомендуется использовать профессиональное оборудование с предварительными расчетами углов изгиба в зависимости от параметров заготовки.

Мы можем предоставить вам данные услуги и выполнить гибку профиля по вашим размерам. Компания «БиэМ» работает с любыми металлами на профессиональном гибочном оборудовании, которое позволяет изменять углы как тонких, так и толстостенных заготовок с длиной профиля до 3000 мм.

Есть вопросы? Закажите обратный звонок!

Профилегибочные станки Dynobend для гибки и свободной формовки всех видов профилей



Профилегибочный станок Lely C/V специально разработан для гибки асимметричных и симметричных профилей.



запрос информации Связаться с нами

Гибка и прокатка профилей

Профилегибочный станок Lely C/V обеспечивает высокую точность посадки и повторяемость при гибке алюминиевых профилей, например, оконных рам и профилей покрытия.

Уникальные и интеллектуальные технологии изготовления инструментов позволяют производить продукцию очень высокого качества с минимальными затратами.

Преимущества профилегибочного станка

Наслаждайтесь изгибающими моментами и силами этого сегмента выше среднего. А также обрабатывать высокотвердые виды металла.

Быстрая смена инструмента улучшает производственный процесс.

Больше никаких уступок вашему изделию из-за ограничений формы вашего гибочного станка.

Вращательное изгибание и обработка произвольной формы в одном инструменте

Меньшее количество отпусков по болезни благодаря оптимальным условиям работы на станке

Технические характеристики наших профилегибочных станков

Выберите станок из линейки Dynobend® CB-P и получите полное стандартное оснащение:

Типы:

P40 / P60

Другие размеры доступны по запросу

Стандарт станка:

• Гибочная головка с сервоприводом (ось C)
• Продольный транспорт с сервоприводом с помощью шарико-винтовой передачи (ось Y)
• Фиксатор с сервоприводом (ось g)
• Поворотный рычаг с сервоприводом (w)
• Гидравлический зажим гибочной матрицы (k)
• Отдельностоящая мобильная консоль управления с цветным сенсорным экраном

Программное обеспечение станка стандартно:

• Программируемые продольные перемещения
• Программируемые углы изгиба
• Программируемые скорости
• ПК-контроллер с системой EtherCAT
• Жесткий диск для хранения более 10 000 программ гибки
• Автоматический расчет коррекции пружинения и/или таблица радиусов
• Подготовка онлайн-сервиса с помощью Netop (дополнительно Team Viewer)
• Сетевое подключение для Windows и Linux

Повторяемость

Даже при большой разнице между полуфабрикатами их можно легко заменить. Все параметры, зависящие от материала и продукта, всегда доступны в программе 3D. Это приводит к отличной повторяемости. Даже между сменами инструмента и независимо от навыков оператора гибочного станка.

Информационный запрос

Ваше имя (обязательное поле)

Адрес электронной почты (обязательное поле)

Компания (обязательное поле)

Адрес

Веб-сайт (обязательное поле)

Номер телефона (обязательное поле)

Выберите интересующий вас гибочный станок

Комбинированный гибочный станок 9005

многоуровневая гибочная машина

гибочная машина на оправке

профильная гибочная машина

гибочная машина произвольной формы

Примечания

Отправить

PBM 80 HYD Станок для гибки профилей с ЧПУ – Wodico





• Описание

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

• 7-дюймовый сенсорный экран
• Автоматическое воспроизведение гибки, управляемое ПЛК (деталь, согнутая оператором, записывается интеллектуальным технологическим программным обеспечением, последующие гибки выполняются машиной)
• Клавиатура, которую можно установить в горизонтальное или вертикальное рабочее положение с помощью одной кнопки
• Возможность превращения вращения валов в непрерывное вращение одной кнопкой во время гибки
• Возможность предупреждать на 7-дюймовом экране о необходимости технического обслуживания
• Страница аварийных сигналов с предупреждениями на машине
• Двойная скорость
• Растягивающее устройство, предотвращающее растяжение верхнего стержня
• Гидравлические боковые опоры, облегчающие изгиб
• Энкодер, записывающий скрытое вращательное движение против ударов
• Удаленный доступ к ПЛК и экрану через Интернет благодаря интеллектуальной технологии
• Лист расчета, который рассчитывает пружину и глубину, необходимые для контроля изгиба во время гибки
• Имеет многоцелевые формы для гибки.
• Имеет отдельный от машины мобильный пульт управления колесом.
• Серпатин имеет свойство изгибаться.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Имеются отдельные формы для гибки труб любого диаметра.
1 ГОД ГАРАНТИИ ОТ ПРОИЗВОДСТВЕННЫХ НЕИСПРАВНОСТЕЙ МАШИНЫ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Мощность двигателя: 5,5 – 8 кВт +1,1 кВт
• Рулоны: Ø 245 мм
• Вал: Ø 80 мм
• Скорость гибки: 5 – 10 м/мин (двойная скорость)
• Ширина: 1200 мм
• Длина: 1400 мм
• Высота: 1420 мм
• Вес: 1700 кг
