§ 6. РУБКА, ПРАВКА И ГИБКА МЕТАЛЛА
Рубка — слесарная операция холодной обработки металла резанием с помощью ударных (молоток) и режущих (зубило, крейцмейсель) инструментов. Рубку выполняют в тисках или на плите.
Хрупкие металлы (чугун, бронзу) рубят от края к середине заготовки во избежание откалывания ее края. При рубке вязких металлов (медь, латунь) режущую кромку зубила следует периодически смазывать мыльной эмульсией или трансформаторным маслом. Чтобы быстро и качественно выполнять операции рубки, надо пользоваться только исправным и правильно заточенным режущим инструментом. Заточку режущего инструмента производят на точилах или универсально-заточных станках, а правильность углов заточки проверяют с помощью шаблонов, представляющих собой стальные пластинки с угловыми вырезами.

Операцию рубки необходимо выполнять в защитных очках, а при ее осуществлении в тисках — применять защитные экраны (сетки, щитки) во избежание нанесения травм другим работающим, находящимся вблизи. Чтобы предотвратить быструю утомляемость и травмирование рук при рубке металла, электрослесарь должен устойчиво стоять вполоборота слева от тисков (рис. 17, а), а молоток и зубило держать так, как показано на рис. 11,6.
Ручную рубку тонкого (до 3 мм) металла в тисках производят, приставляя зубило к линии отреза металла, расположенной на уровне губок тисков, а рубку широкого металла — в два приема: вначале прорубают крейцмейселем канавки (рис. 18, а), затем срезают образовавшиеся выступы зубилом (рис. 18,6).
Рубка — трудоемкая и тяжелая операция, требующая больших физических напряжений, поэтому при необходимости выполнения большого объема работ по рубке пользуются средствами механизации, например, пневматическими или электрическими рубильными молотками.

Рис. 17. Рубка металла:
а- положение рабочего у тисков, б — приемы правильного держания молотка и зубила при рубке

Рис. 18. Рубка широкого металла в тисках: а — канавок крейцмейселем, б — выступов («гребешков») зубилом
Правка — слесарная операция по устранению вмятин, коробления и кривизны в листовом и полосовом металле, а также в заготовках и готовых деталях.

Правка может выполняться ручным или машинным способом. Ручная правка осуществляется молотком с круглым, а не квадратным бойком, оставляющим при ударах своими углами глубокие забоины на поверхности металла. Поверхность круглого бойка молотка должна быть хорошо отшлифована,  удары следует наносить только выпуклой частью бойка.
Правку тонких изделий из стали, цветных металлов и сплавов, а также деталей с обработанной поверхностью производят молотками из мягких металлов (меди, свинца) или из древесины деревьев твердых пород. Правку обработанных поверхностей можно выполнять и обычным слесарным молотком, но при этом на выпрямляемое изделие накладывают прокладку из мягкого металла и по ней наносят удары молотком.
Правке не подлежат чугунные заготовки и детали, так как даже при сравнительно слабых ударах в них могут появиться трещины, а при сильных ударах они могут быть частично или полностью разрушены.
Гибкой называют слесарную операцию, в результате которой металлической заготовке или детали придается изогнутая форма требуемого контура. Во время гибки на соответствующий участок заготовки одновременно действуют растягивающие и сжимающие усилия: внешние слои металлозаготовки, расположенные снаружи сгибаемых углов, будут растягиваться и волокна металла удлиняться; внутренние слои, расположенные внутри сгибаемых углов, — сжиматься и волокна металла укорачиваться; средние слои металла, находящиеся на нейтральной линии изгибаемого участка, не будут подвергаться деформирующим  воздействиям и поэтому сохранят свою первоначальную структуру почти неизменной.
Гибку металла при малых радиусах следует производить с учетом возможности разрыва наружного слоя в месте изгиба из-за недопустимого для данного металла удлинения волокон.
Для облегчения операций гибки материалов и заготовок из металла большой толщины изгибаемый участок предварительно нагревают пламенем паяльной лампы или газовой горелки; требуемая температура нагрева зависит от вида металла (сталь, медь, алюминий) и должна быть не менее чем на 25% ниже температуры плавления данного металла.

• Назад
• Вперед

• Назад
• Вперед

• Вы здесь:
• Главная
• Книги
• Архивы
• Маслонаполненные кабели на 110 кВ

Читать также:

• Ремонт магнитопровода силового трансформатора
• Ремонт обмоток силовых трансформаторов
• Ремонт магнитопровода силового трансформатора
• Ремонт электрооборудования распредустройств до 10 кВ
• Капитальный ремонт трансформаторов

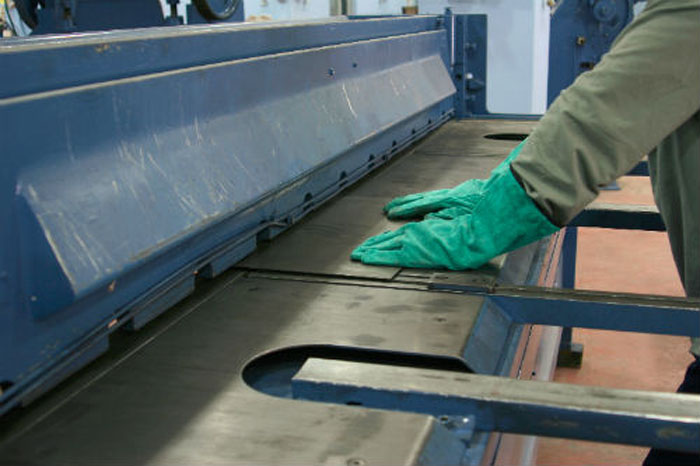

Рубка и резка металла на гильотине в Москве

Рубка металла— это процесс, при котором заготовке для будущего изделия придают нужные контуры путем отсечения лишних частей. Как правило, рубка является первичным процессом производства металлоизделий, после которого идут этапы точной обработки (лазерная резка, гибка, сварка и пр.). Качество и скорость проведения таких операций напрямую зависит от используемой технологии. Так, вручную, при помощи обычных слесарных инструментов, справиться с резкой металла в больших масштабах физически невозможно. Для таких целей рациональнее применять специальное оборудование — механические гильотины с мощными ножами, которые используют специалисты компании NAYADA.

Рубка металла гильотиной позволяет обрабатывать даже самые толстые заготовки со стабильно высокой скоростью. При этом точность исполнения готовой детали значительно выше, чем при применении ручного труда. Также положительной особенностью использования гильотин является отсутствие ограничений для габаритов обрабатываемого изделия: ножи машины могут иметь длину до трех метров.

Дополнительные возможности

Кроме непосредственно изготовления деталей, рубка листового металла может использоваться и для их доработки:

• устранение заусениц, выступов, неровных краев, остатков штамповки;
• формирование пазов на поверхности листа;
• разделывание фасок на кромке детали.

При всех положительных свойствах единственным минусом, которым обладает рубка и резка металла с помощью гильотинных аппаратов, является прямолинейность раскроя. Если возникает необходимость создания фигурной кромки, задействуют лазерные аппараты, которые дают точную линию среза с минимальными временными затратами.

Услуги рубки от профессионалов

Оба этих метода (лазерная и гильотинная резка) одинаково эффективно реализуются специалистами компании NAYADA. Мы предлагаем услуги по рубке металла любой толщины и формы по вашим чертежам. Высокоточное оборудование, которым снабжены наши производственные цеха, позволяет оперативно выполнять заказ любой сложности. Кроме того, мы можем предложить выполнение резки в комплексе с другими видами работ по выпуску металлоизделий, такими как сварка, шлифовка, покраска. Проведение всех этих операций в рамках одного производственного процесса значительно сэкономит ваше время и средства.

Отзывы

Заказывал мангал 60×30 к сезону. Изготовили за неделю, все быстро и качественно. Спасибо.

Гурам

24/03/2022

Заказал в данной компании стеллаж в гараж. Очень приятно удивлён качеством! Изготовили в оговоренные сроки. Молодцы!

Дмитрий

18/11/2021

Заказывали в данной компании каркасы под камин с дровниками, изготовили в срок, еще и покрасили, цены приятно удивили.

Владимир

13/10/2021

Огромное спасибо за изготовление арки и стоек раньше срока.

По телефону и без предварительной встречи.

Ваша команда профессионалов, сделала все на 5 +

Светлана Каунина

10/09/2019

Читать все отзывы или оставить свой

Заказывайте прямо сейчас!

Чтобы узнать о дополнительных преимуществах заказа наших услуг, вам необходимо всего лишь обратиться к нашему представителю по телефону +7 (495) 740-66-16. Также, если вас интересует, какая установлена цена на рубку металла, задайте свой вопрос с помощью приведенной ниже контактной формы. Менеджер компании NAYADA оперативно предоставит все необходимые консультации.

Плазменная резка металла: особенности и преимущества метода Изготовление металлоконструкций: способы крепления элементов Лазерная резка металла Пескоструйная и дробеструйная очистка металла

Лазерная резка и услуги по обработке листового металла l OSH Cut

OSH Cut революционизирует прецизионное производство листового металла и листового металла.

Мы предлагаем мгновенные онлайн-цены и быстрые сроки изготовления прецизионных деталей из листового металла, включая лазерную резку металла, нарезание резьбы, удаление заусенцев и завальцовку кромок, гибку металла и порошковое покрытие. Мы можем изготовить детали из листового металла по вашему индивидуальному заказу так же быстро, как в тот же день.

Почему охрана труда сокращена?

Мгновенное ценообразование и онлайн-заказ

Больше не нужно ждать котировок! Используйте нашу онлайн-платформу , чтобы загружать свои детали, узнавать цены на любые материалы и количества и оформлять онлайн-заказы, когда будете готовы.

Наш механизм ценообразования автоматически применяет оптовые скидки — вы можете изменить количество деталей или добавить новые детали, чтобы сразу увидеть, как это повлияет на цену.

Нужна помощь? Позвоните нам по телефону 801-850-7584, и мы будем рады помочь. Мы предоставляем прямую услугу по резке металла, без брокеров по изготовлению или сторонних поставщиков услуг между вами и вашими деталями. Это означает лучшие цены, лучшую поддержку клиентов и более короткие сроки. Лазерная резка онлайн еще никогда не была такой простой.

Полностью вложенные онлайн-цены

Наш механизм ценообразования вкладывает ваши детали, чтобы свести к минимуму использование материалов и дает вам возможность сэкономить. Скидки за объем применяются на уровне работы — чем больше работа, тем дешевле будут отдельные детали.

Вы получите точные и конкурентоспособные цены на резку и гибку металла независимо от объема вашей работы, независимо от того, заказываете ли вы одну деталь или тысячи.

Мгновенная обратная связь DFM

Наша система анализирует ваши нестандартные детали из листового металла и предоставляет мгновенную обратную связь «Проектирование для технологичности» (DFM) как для плоских, так и для изогнутых металлических деталей, сообщая вам о любых проблемах, которые могут повлиять на вашу готовую деталь.

Сертификат ISO 9001

OSH Внутренние системы управления качеством и производством выходят за рамки основных требований стандарта ISO 9001:2015. Мы еженедельно анализируем производственные проблемы, количество ошибок, отзывы клиентов и другие показатели и используем эту информацию для создания культуры постоянного улучшения. Наша цель состоит в том, чтобы предложить совершенные детали из листового металла.

Услуги по резке и гибке металла по требованию

В зависимости от ваших сроков и объема работы, наши услуги по резке металла гарантируют выполнение заказов в кратчайшие сроки в тот же день.

Нужна резка металла на заказ, быстро? Часто мы можем доставить вам металлические детали на заказ до того, как другие магазины ответят на ваш запрос.

Доступность материалов

У нас на складе более 300 различных типов и толщин металлических листов и плит толщиной до 1 дюйма.

Мы поддерживаем резку металла на заказ из различных сплавов стали, нержавеющей стали, алюминия, меди, и никель

Без минимума

Мы будем рады выполнить ваши индивидуальные заказы на резку и гибку металла любого размера, от одного прототипа до производственного цикла с тысячами металлических деталей.Вы можете заказать одну деталь, чтобы проверить свой дизайн перед нажатие на курок в производственном цикле

Услуги

Услуги по резке металла

Мы предлагаем услуги по лазерной резке с использованием наших современных высокомощных волоконных лазеров. Толщина поддерживаемого листового металла и пластин варьируется от 0,005 дюйма до 1 дюйма, и мы храним более 300 марок / сплавов стали, нержавеющей стали, алюминия, меди, латуни и никеля.

Удаление заусенцев с металла

Мы можем выполнить чистовую обработку ваших металлических деталей, вырезанных по индивидуальному заказу, чтобы удалить все заусенцы, смягчить края деталей и устранить большую часть или все подготовительные работы, необходимые для сварки и окраски.

Удаление заусенцев автоматически применяется к поддерживаемым деталям и материалам во время проверки, но вы можете удалить его, чтобы снизить цены на детали, если хотите.

Гибка листового металла

Мы поддерживаем гибку листового металла из материалов диаметром до 1/4 дюйма и общей длиной гибки до 76 дюймов. , Наша онлайн-система проанализирует вашу деталь и сообщит о любых потенциальных проблемах с технологичностью, прежде чем вы отправите ее.0003

Нарезание резьбы по металлу

OSH Cut предлагает нарезание резьбы по металлу с размерами от 6-32 до 1 1/2-6 (стандартные) и от M3 x 0,5 до M36 – 4,0 (метрические). Наше оборудование делает врезку металла быстрой и экономичной для вас.

Порошковое покрытие

OSH Cut поддерживает порошковое покрытие различных распространенных цветов для деталей весом до 50 фунтов и до 60 дюймов в длину или ширину. Просто загрузите деталь из листового металла, выберите цвет и знайте, что вы получите красивую готовую деталь.

Детали из листового металла на заказ, по требованию

Благодаря мгновенному онлайн-ценообразованию, автоматическому анализу DFM и множеству вариантов времени выполнения заказа во время оформления заказа вы можете оценить свои детали, заказать онлайн и получить свой прототип или заказ на мелкосерийное изготовление по индивидуальному заказу. на руках уже на следующий день. Просто выберите «Priority Rush» во время оформления заказа.

Наши клиенты

Часто задаваемые вопросы

Что означает «полностью вложенные цены»?

Мы берем все нестандартные металлические детали по вашему заказу и «вкладываем» их в листовой металл, чтобы получить лучшую цену на материал. Другие онлайн-сервисы по резке металла не предлагают вложенные цены. Задания по резке металла, состоящего из нескольких деталей, обычно значительно выигрывают от раскроя, поэтому это важная часть торгов на онлайн-заданиях по лазерной резке. Обязательно авторизуйтесь и нажмите «Продолжить», чтобы узнать окончательную цену ваших металлических деталей.

Каковы ваши сроки изготовления деталей из листового металла?

Наше стандартное время выполнения заказа составляет 5 рабочих дней для прототипов и мелкосерийных работ по лазерной резке, но при оформлении заказа есть варианты, позволяющие выполнить заказ так же быстро, как в тот же день, в зависимости от размера задания, наличия материалов и мощности. Мы сократим вашу работу раньше, чем сможем.

Можете ли вы уложиться в срок, не указанный при оформлении заказа?

К сожалению, нет. Наш механизм планирования времени тесно связан с нашим программным обеспечением для планирования производства, которое отслеживает производственные мощности. Во время пикового спроса мы не можем гарантировать более быстрое получение заказов, даже если ваша работа невелика.

Можете ли вы разрезать материал, не указанный в вашем каталоге?

Мы не можем, но мы часто добавляем материалы в зависимости от потребностей клиентов. Пожалуйста, сообщите нам, если у вас есть особый запрос, отправив нам электронное письмо по адресу  quote@oshcut. com .

Поддерживаете ли вы гибку листового металла?

Да! Вы можете загрузить 3D-модель своей детали из листового металла в формате STEP или SolidWorks, и наша платформа автоматически развернет вашу металлическую деталь для создания развертки и программы гибки. Вы также можете загрузить развертку и выбрать линии сгиба, если вам так проще. Какой бы метод вы ни использовали, вы можете наблюдать за симуляцией изгиба, которая показывает, как ваша деталь будет формироваться на нашем оборудовании, сразу предупреждая вас о потенциальных проблемах.

Как я могу получить более выгодные цены?

Наша система автоматически применяет агрессивные ценовые скидки по мере увеличения объемов работ по резке и гибке металла. Чтобы получить лучшую цену, загрузите больше деталей или увеличьте количество заказов. OSH Cut наиболее конкурентоспособен для средних и крупных работ по изготовлению листового металла, содержащих несколько нестандартных металлических деталей, деталей, которые выигрывают от вложенности, и деталей, которые включают гибку.

Вы можете отправить товар за границу?

В настоящее время мы предлагаем доставку только в США. Международные перевозки тяжелых деталей из листового металла обычно нецелесообразны, поэтому спрос на них обычно невелик. Однако в будущем мы можем предложить международную доставку.

Удалишь ли ты заусенцы с моих частей?

Абсолютно! Наши лазеры обычно режут, не оставляя заусенцев, но вы можете выбрать удаление заусенцев, чтобы смягчить края и устранить заусенцы на более толстых материалах. Убедитесь, что после загрузки детали вы выбрали удаление заусенцев в качестве опции. Мы можем снять заусенцы и завальцевать кромки, а также дополнительно нанести на ваши детали линейное зерно с зернистостью 240. Не все детали имеют достаточную площадь поверхности для удаления заусенцев, но наша система сообщит вам, что доступно после загрузки.

Резка и гибка листового металла: различные методы обработки

Написано в Процессы на 15 июня 2021

Передовая технология, внедренная компанией Minifaber, специализирующейся на процессах металлообработки, позволяет точно резать и сгибать листовой металл

Резка и гибка листового металла: методы резки

В зависимости от обрабатываемого металла и требуемого типа продукта Minifaber режет листовой металл с использованием различных методов :

1. Плазменная резка листа : плазменная резка – это резка, выполняемая через сопло, которое продувает газ с очень высокой интенсивностью.
   С помощью этого процесса газ превращается в плазму благодаря электрической дуге, которая возникает между электродом и разрезаемой поверхностью. Этот вид резки, выполняемый на специальном столе, в основном используется для создания особых рисунков резьбы.
2. Лазерная резка листа : лазерная резка выполняется для получения чрезвычайно точных разрезов. Лазерный луч способен вызвать разрез благодаря выработке энергии, которой удается сконцентрироваться в одной и очень маленькой точке. Непрерывная волна огромной силы расплавляет маленькую точку в металле. Когда лазер режет, листовой металл слегка перемещается, и расплавленный металл практически сдувается. Точность этой резки позволяет изготавливать даже небольшие металлические предметы, и именно эта особенность отличает ее от плазменной резки. Среди прочих материалов мы реализовали лазерную резку алюминия .
3. Холодная резка листа : так называемая «холодная» резка представляет собой не что иное, как резку, выполненную штамповкой под давлением. Это означает, что источник тепла заменяется исключительно механической силой. Лист подвергается очень мощному давлению, которое позволяет шаблону пройти сквозь его толщу и, следовательно, получить форму из листа.



Благодаря использованию этих технологий Minifaber может резать различные металлы, такие как железо, нержавеющая сталь, алюминий и медь .

Для идеальной резки листового металла Minifaber может рассчитывать на 4 комбинированных пробивных станка и станок для снятия заусенцев , предназначенный для удаления любых остаточных металлических заусенцев.

Чтобы узнать больше о методах резки и гибки листового металла Minifaber, свяжитесь с нами! Мы покажем вам наиболее подходящую технику для проведения необходимой вам обработки. Свяжитесь с нами!

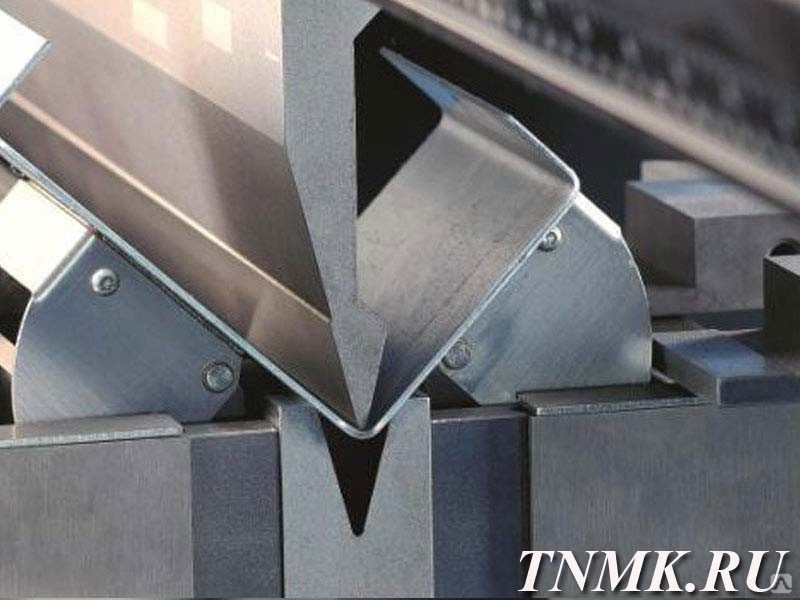

Резка и гибка листов: гибка на Minifaber

Гибка – это тип процесса, который происходит исключительно в холодном состоянии с использованием машины, называемой гибочной машиной .
