Гибка трубы любой сложности в Москве
Главная Услуги
Гибка труб имеет большое значение в изготовлении металлических изделий. Изделия из проката применяются в производстве деталей для водопроводных систем, в химической промышленности, а также многих других сферах, которые требуют использования жидкостей или газов. Также довольно часто трубы с изгибами необходимы во время проведения инженерных коммуникаций. Среди прочего, гибка труб из нержавейки способна решить вопрос создания гидравлической системы, а также лёгких и прочных металлоконструкций.
Компания «Riva Metal» понимает, что необходимость гибка нержавеющих труб появляется довольно часто, несмотря на сферу использования и количество необходимых деталей. Поэтому работники изготавливают качественные изделия из проката. Чтобы заказать гибку профильных труб, необходимо обратиться за помощью к специалистам, которые сделают все на высшем уровне. Работники фирмы «Riva Metal» гарантируют эффективную работу, которая обеспечит качественный результат.
Методы гибки труб из нержавейки
Гибка профильной трубы производится двумя способами:
- Намотка — в этом случае работа выполняется на дорновом станке. Он проводит гибку тонкостенных труб, которая не сопровождается повреждениями и сколами металла.

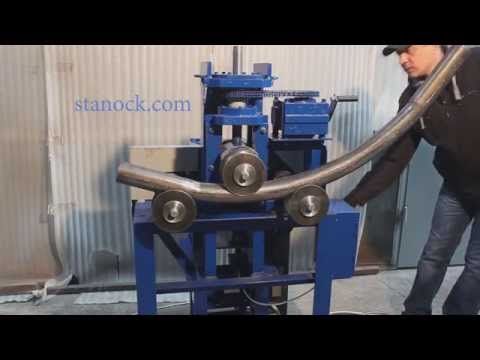

- Вальцовка — для этого способа гибки профильной трубы по радиусу используют трехвалковый станок. Автоматизированная машина наматывает заготовки на штамп. Этот способ позволяет работать с трубами любых размеров.
Эти способы отличаются также технологией процесса.
Технология гибки стальных труб
Чаще всего для гибки труб по радиусу используют холодный способ, который не требует предварительного нагрева заготовки. Кроме того, существует так называемый горячий способ. В этом случае профильная труба перед гибкой нержавейки предварительно нагревается с использованием высокочастотного постоянного тока. Последний вариант необходим в тех случаях, когда изделие имеет большой внутренний диаметр и ему необходимо увеличить прочность.
Современные гибочные станки не деформируют заготовку в процессе гибки трубы. Так, на внутренней стороне профиля не образуются морщины, а также отсутствуют разрывы на внешнем радиусе. Этого получается достичь благодаря тщательному подбору режимов гибки проката. Кроме того, во время гибки труб на заказ работники уделяют должное внимание углу сгибания после окончания процедуры. Точность зависит от правильности настройки станка, толщины профиля, а также корректности работы автоматики. Если во время работы необходимо сохранить прямолинейность некоторых участков, операторы станка используют специальные упоры.
Почему полуавтоматические станки не делают процесс более оперативным
Трубогибочные станки с полуавтоматическим управлением выполняют гибку профильной трубы по радиусу цена которой остаётся доступной, с погрешностью 0,150. Кроме того, подачу и вращение трубы необходимо проводить вручную, что несколько усложняет процесс. Поэтому автоматика считается оптимальным способом для производства труб с изгибами, который предназначен для изготовления сложных конструкций.
Кроме того, программы станков можно настроить для работы по нескольким точкам координат.
Преимущества услуги гибки труб
Гибка профильной трубы остаётся очень востребованной услугой, без которой не могут существовать, к примеру, строительство и машиностроение. Если ранее алюминиевый профиль можно было обработать исключительно вручную, то теперь для этого используются современные мощные трубогибочные станки с ЧПУ. Они позволяют производить изделия из гибкой нержавейки с высокой точностью. Кроме того, использование автоматизированного оборудования даёт следующие преимущества:
- отсутствие дефектов, которые приводят к браку после гибки труб на заказ Москва;
- возможность работы с заготовками любых форм и размеров;
- готовые конструкции из металлопроката могут использоваться в декоративных целях.
Компания «Riva Metal» предоставляет услуги по гибке труб на специальных гидравлических станках с ЧПУ. Во время проведения процесса учитываются все технические особенности материалов.
Это позволяет придавать трубам самые сложные формы. Специалисты компании «Riva Metal» гарантируют полное сопровождение гибки труб цена которой остаётся доступной.
Оформите заявку на сайте и мы свяжемся с вами
в ближайшее время и ответим на интересующие вопросы
Гибка профильной трубы в Алматы – заказать гибку профильной трубы, цены по тел. +7 (7273) 505-912
В производстве металлоконструкций применяют профильные трубы угловатых форм, для их изготовления используют технологический процесс гибки. Это исполнение не оставляет швов от сварки, а металлические элементы не теряют в визуальных качествах. При производстве методом гибки не нарушается герметичность, внутренняя часть остается полностью защищенной от попадания влаги и не подвергается воздействию коррозии. Элементы из труб прослужат долго даже при обилие осадков.
Технологический процесс
Гибка профильной трубы по радиусу выполняется холодным и горячим методом. При холодном методе применяют станки – трубогибы, материал обрабатывается под давлением до полной готовности изделия.
Холодная гибка используется для трубопроката из пластичных материалов: меди, алюминия. Диаметр заготовки при таком способе ограничен – не превышает 10 см.
Трубопрокат большого и среднего размера гнут горячим методом. Полость заполняется наполнителем. В качестве наполнителя применяют песок, который равномерно засыпается и нагревается. После гибки наполнитель высыпают, труба подлежит промывке. Горячий метод более трудоемкий. Цена на продукцию, изготовленную по этой технологии, выше.
Оборудование
Производственный процесс выполняется на станках одним из способов:
- Намотка.
- Вальцовка.
- Метод обкатки.
- С помощью опор.
Оборудование имеет насадки для профильной трубы, уголка. Может быть программно-управляемым. Это автоматизирует процесс, задавая точные параметры операции. Рабочий контролирует изготовление, вносит корректировки. Станки применяют на производственных предприятиях, на трубных заводах, в цехах по изготовлению металлических изделий.
По принципу действия делятся на:
- Механические. Усилие производится за счет мускульной силы работника. На них обрабатывают прокат малых диаметров из пластичных материалов и в небольшом объеме. Механический трубогиб подходит для одного вида работ. Например, им пользуются при производстве теплиц.
- Электрические. Усилие достигается с помощью электрического привода. Станки выполняют обработку профильных труб разных диаметров. Управление ручное или автоматическое с ЧПУ. Второй вариант используется на средних, крупных производствах.
- Гидравлические. Усилие создается с помощью гидравлического механизма.
Цена услуг зависит от способа обработки. Не всегда изделие можно обработать холодным методом. Форма изделия тоже повлияет на стоимость работ.
Область применения
Профильные трубы после гибки используют в строительстве вспомогательных конструкций, зданий, сооружений, ангаров, коммерческих объектов недвижимости. Они применимы в частных домах и коттеджах в качестве декоративных элементов.
Из них изготавливают:
- перила;
- арки ворот;
- теплицы;
- строения сельскохозяйственного назначения;
- временные торговые конструкции;
- павильоны;
- стеллажи.
Услуга востребована промышленными и производственными предприятиями. Материалом служат стальные профильные трубы квадратной и прямоугольной формы согласно ГОСТ 30245-2003. Для алюминиевых профильных изделий применяют ГОСТ 18475-82, медные изготавливают по ГОСТ 16774-2015.
от Rogue Fabrication
Последнее обновление от 18 января 2022 г., Джо Гамбино 15 минут потрачены не зря
Производство Rogue разработало ряд трубогибов, которые клиенты могут использовать для гибки квадратных труб до 1,50 (1 1/2″) x 6,0 CLR. Трубогибочные станки Roguefab для квадратных труб известны своей исключительной точностью радиуса изгиба, превосходным качеством, универсальностью и долговечностью.
Roguefab предлагает высококачественные трубогибочные станки для квадратных труб по самой доступной цене на сегодняшнем рынке, особенно с нашей текущей ценой продажи и быстрой доставкой!
1. Как работает трубогиб для квадратных труб?
2. В каких проектах используется трубогиб квадратного сечения?
3. На что следует обратить внимание перед покупкой трубогиба квадратного сечения?
4. Преимущества трубогиба квадратного сечения Roguefab
Как работает трубогиб для квадратных труб?
Основные части включают фиксированную матрицу, регулируемую опору матрицы, ползун и упор обратного хода. Баран образует трубу после того, как он проходит между первыми двумя. После того, как трубогиб сформирует изгиб, вы можете использовать отбортовочные инструменты, чтобы закрыть концы.
В каких проектах используется трубогиб квадратного сечения?
Гибка квадратных труб подходит для изготовления различных изделий, таких как рамы, ограждения для оборудования, приюты для животных, уличные указатели, спортивные трибуны, поручни для лестниц, защитные ограждения и многие другие изделия.
На что следует обратить внимание перед покупкой трубогиба квадратного сечения?
Перед покупкой трубогибочного станка для квадратных труб необходимо учитывать несколько факторов:
- Вместимость : Первый фактор, который следует учитывать, — это рейтинг машины, которую вы собираетесь купить. Планируете ли вы гнуть толстый материал, такой как нержавеющая сталь? Убедитесь, что мощность трубогиба соответствует размеру трубы, которую необходимо согнуть.
- Угол изгиба : Кроме того, убедитесь, что гибочный станок, который вы покупаете, может производить нужные вам углы. Он должен быть регулируемым, чтобы приспособиться к различным размерам трубок без особых усилий.
- Настройка : Последнее, что вам нужно учитывать, это сколько времени требуется вашей машине для настройки на изгибы. Гибочный станок для тяжелых условий требует значительно больше времени на настройку. Если вы планируете сгибать большое количество трубок, время может иметь решающее значение.
Типы трубогибов
Трубогибы доступны в различных формах и размерах: автоматические, фрезерные с ЧПУ или полуавтоматические устройства с гидравлическими механизмами.
Вы должны оценить гибочный станок, чтобы определить, может ли он согнуть размер материала с требуемой точностью и качеством. Различные типы стали могут быть согнуты, но некоторые марки алюминия могут не подходить для всех машин.
Такие факторы, как способность к изгибу, ограничения и номинальная мощность, имеют решающее значение для принятия обоснованного решения о покупке.
Ротационный гибочный станок
Наиболее популярный метод, используемый при производстве ряда изделий, включая поручни, изгибы трубопроводов, автомобильные шасси, каркасы безопасности и многое другое.
Гибочный станок Ram Style
Экономичный и простой способ гибки. Внутренняя или внешняя деформация приводит к формированию овала, определяемому толщиной сгибаемого предмета.
Кольцевой гибочный станок
Роликовый гибочный станок идеально подходит для гибки труб большего диаметра, для которых требуется больший радиус осевой линии.
Типичный вальцегибочный станок поставляется с 2-3 роликами, которые можно регулировать гидравлически или вручную.
Изгиб на оправке
Когда изгибаемая квадратная труба не должна деформироваться, наилучшим вариантом является гибка на оправке. Трубка поддерживается внутри оправкой, предотвращающей любую внутреннюю деформацию.
Гибка на оправке идеально подходит для изготовления выхлопных труб и других деталей автомобилей. Это лучший вариант, когда требуется минимальное искажение компонентов.
Roguefab Трубогибочный станок для квадратных труб Преимущества
Основным преимуществом является то, что наша линия M600 включает машины, которые принимают матрицы для круглых и квадратных труб. Просто замените набор штампов на квадратный, и вы сможете сгибать квадратные трубы. Среди других преимуществ:
1. Великолепная гибка Качество:
Наши штампы обеспечивают превосходное качество гибки без необходимости использования каких-либо дополнительных инструментов, механической обработки или изготовления.
2. Универсальность:
Наш трубогиб для квадратных труб является одним из наших самых популярных продуктов. Он универсален и прост в настройке с минимальным набором инструментов. Это делает его идеальным для производителей, гоночных команд и любителей.
3. Гибкость:
Наш трубогиб M600 позволяет выполнять гибку круглых и квадратных материалов с самым широким диапазоном толщин стенок. Наш комплект квадратных штампов позволяет сгибать сталь, алюминий, медь, латунь и титан на одном и том же станке.
4. Простая настройка:
Гибочные станки Roguefab требуют минимального времени настройки и инструментов. Вы будете готовы согнуть любой предмет за считанные минуты!
Гарантия
Хорошая гарантия необходима, если вы хотите получить наилучшее соотношение цены и качества. В Rogue Fabrication мы очень гордимся качеством нашей продукции и инструментов. Все структурные компоненты обрабатываются с высокой точностью прямо здесь, в США. Мы поддерживаем их, предлагая пожизненную гарантию.
Если возникла проблема с вашим гибочным станком или каким-либо инструментом, который вы приобрели у нас, мы исправим его или отправим вам новый. Мы предлагаем постоянную техническую поддержку и консультации по телефону по любым вопросам, которые могут у вас возникнуть.
Комплект для гибки квадратных труб Huth 1946, квадратный диаметр 2-1/4 дюйма
- Марка:
- Хут
- Артикул:
- Хут-1946
- Состояние:
- Новый
Текущий запас:
Итоговая цена:
1095,00 долларов США 966,18 долларов США
(Вы экономите $128,82)
- Технические характеристики
- Информация о гарантии
- Отзывы
- вместе с этим часто покупают
| ID | OD | PART # | BEND DIE | BACK SHOE (2) | CLR |
|---|---|---|---|---|---|
| 2 1/4” | 2. 250” | h2946 | 5325 | 1025 | 5 ” |
| Note : Die pins included | |||||
Huth-Ben Pearson International, LLC (the “Manufacturer”) warrants Manufacturer’s products (the “Products”) will be free из-за дефектов изготовления Производителем («Гарантия»). Гарантия вступает в силу и действует в течение одного (1) года для оборудования, девяноста (9)0) дней для деталей, инструментов и принадлежностей, начиная с даты, когда Изготовитель отправляет Изделие («Гарантийный срок») с предприятия Производителя непосредственно клиенту Производителя («Покупатель»). Гарантия обязывает Производителя отремонтировать или заменить (по усмотрению Производителя) дефектные Изделия, как указано ниже. Производитель должен хранить записи, включая Инструкции по производственному процессу, для всех Продуктов в течение периода, равного Гарантийному сроку.
Чтобы воспользоваться Гарантией, Покупатель должен выполнить следующие три шага: (1) Покупатель должен незамедлительно уведомить Производителя после того, как Покупателю станет известно о наличии у него дефектного Продукта, что во всех случаях должно произойти в течение тридцати (30) дней с момента получения Покупателем обнаружения дефекта и в течение Гарантийного срока; и (2) Покупатель должен предоставить подробные цифровые изображения и/или должен немедленно вернуть дефектный Продукт Производителю и/или предоставить Продукт Производителю для проверки (по запросу/усмотрению Производителя), но ни в коем случае не более тридцати (30) ) дней после любого уведомления, предусмотренного в (1) выше; и (3) Клиент должен застраховать дефектный Продукт до тех пор, пока Производитель не получит и не примет его.
Гарантия аннулируется, если: (1) повреждение Продукта является результатом неправильного использования или неправильного использования Покупателем или любым конечным пользователем Продукта; или (2) если Продукт был изменен Клиентом или любым конечным пользователем Продукта; или (3) если какие-либо дефекты Продуктов вызваны тем, что Изготовитель следует спецификациям Заказчика при производстве, которые содержат какие-либо проблемы, неисправности, ошибки, просчеты или несоответствия в спецификациях. Если Производитель решит отремонтировать или заменить дефектный Продукт, Производитель отправит отремонтированный или замененный Продукт (оба варианта именуются «Отремонтированный Продукт») на условиях FOB.
пункт отгрузки и все положения настоящей Гарантии, относящиеся к Продуктам, будут применяться к Отремонтированному Продукту, включая, помимо прочего, положения о риске потери, изложенные выше. Несмотря на предыдущее предложение, Гарантийный срок для Отремонтированного продукта не будет возобновлен, а вместо этого истечет в то же время, как если бы Отремонтированный продукт никогда не был дефектным Продуктом, а всегда являлся Продуктом.
