Гибкий вал для гравера, дрели или шуруповерта: конструкция и назначение

1. Какие операции выполняют при помощи гравера с гибким приводом
2. Как устроен и по какому принципу работает гравер
3. Критерии выбора оборудования
4. Конструкция гибкого вала
5. Правила работы с гравером, оснащенным гибким валом

Гибкий вал, основное назначение которого состоит в передаче крутящего момента на значительное расстояние, чаще всего используется для оснащения граверов. Такое оборудование, которое, по сути, представляет собой миниатюрную шлифовальную машинку, активно применяется для обработки деталей небольшого размера. В частности, гравер используется как минидрель, с его помощью выполняют миниатюрную резку, выборочную шлифовку мелких элементов изделий и целый перечень других работ.

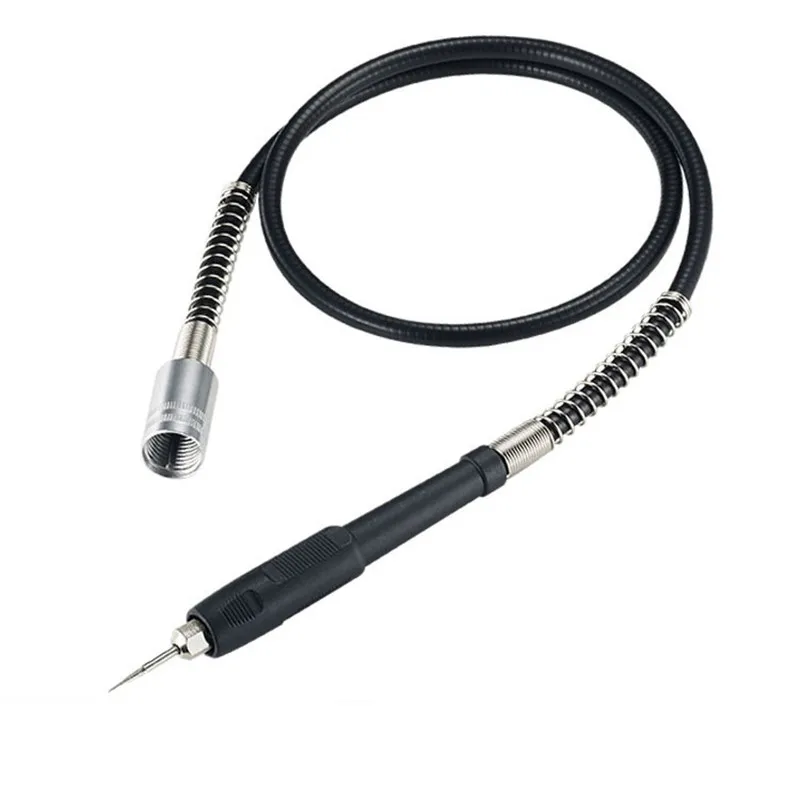

Гибкий вал упрощает использование гравера, избавляя от необходимости держать инструмент над местом работы

Наиболее распространенными сферами, в которых применяются граверы с установленным на них гибким валом, являются ювелирное дело и электронная промышленность. Активно используют такое оборудование специалисты по дизайну, работники авторемонтных станций и мастерских, занимающихся ремонтом бытовой техники и электронного оборудования.

Электрический гравер, на который установлен гибкий привод, особенно актуален в тех ситуациях, когда обработку необходимо выполнить в труднодоступных местах изделия. Используя сменные насадки, такое оборудование можно задействовать во всех этапах выполнения обработки, начиная с черновой и заканчивая финишной.

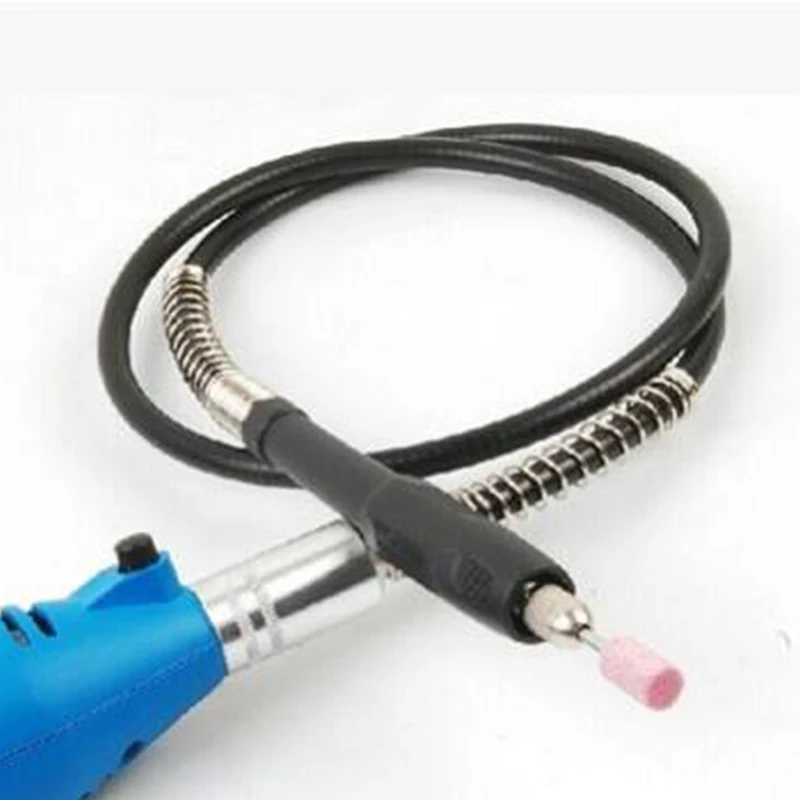

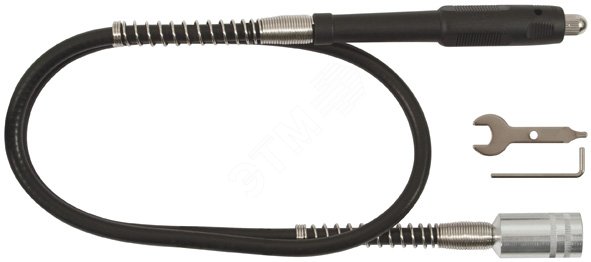

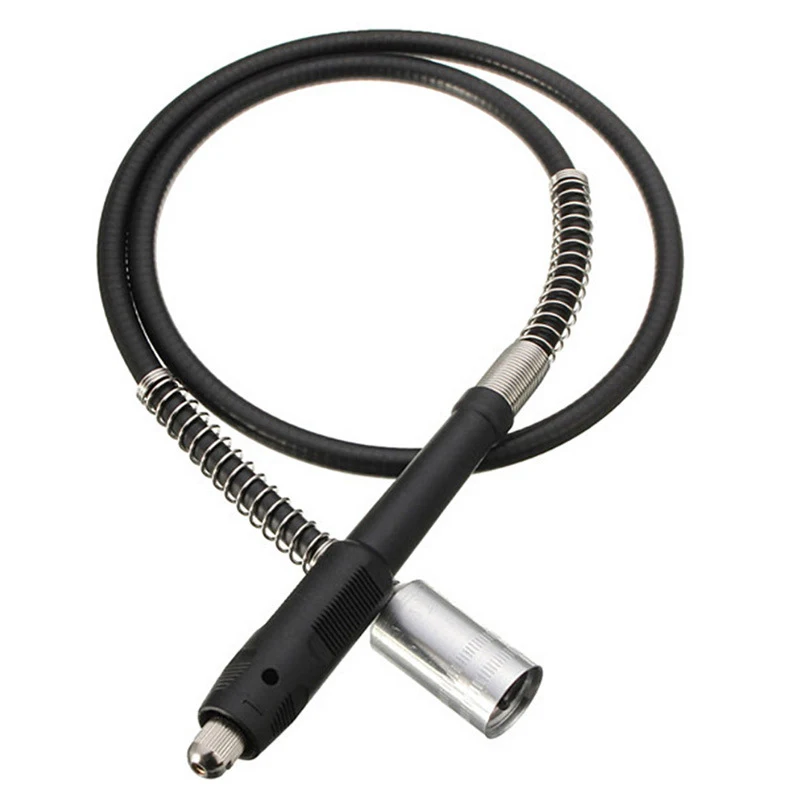

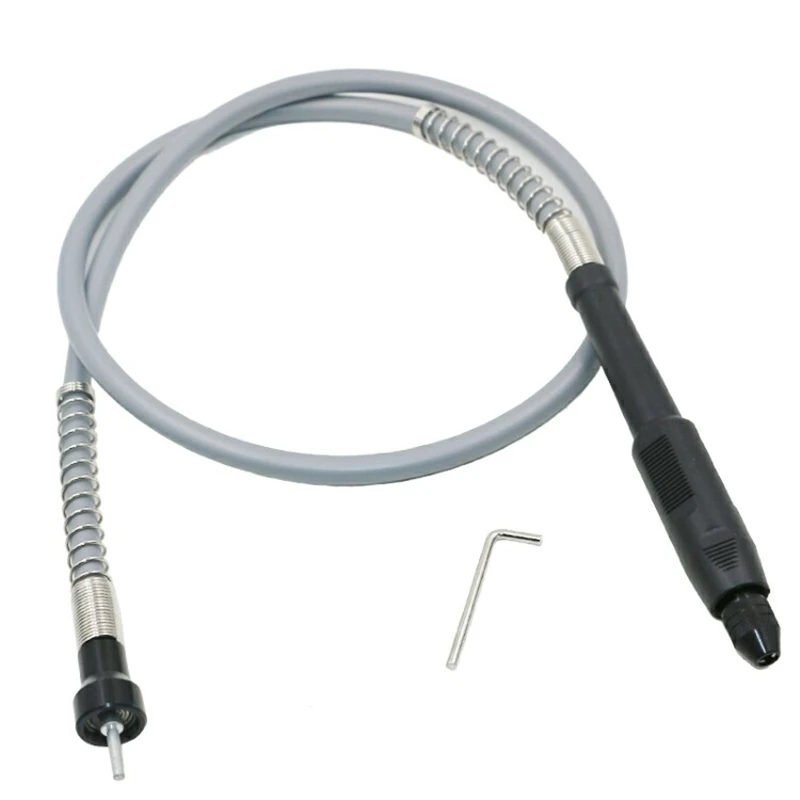

Гибкий вал гравера с защитными пружинами на концах, предохраняющими от повреждения резиновую оболочку

Какие операции выполняют при помощи гравера с гибким приводом

Превратить гравер с установленным на нем гибким валом в по-настоящему универсальное устройство помогают специальные насадки, к числу которых относятся:

• шлифовальные и полировальные круги, позволяющие довести поверхность обрабатываемого изделия до безупречно гладкого состояния;
• щетки, используемые для зачистки поверхности изделия и ее шлифовки в труднодоступных местах;
• отрезные круги для резки изделий и обработки их рваных краев;
• сверла, при помощи которых устройство превращается в миниатюрную дрель;
• фрезы и абразивные круги, позволяющие выполнять обработку изделий в труднодоступных местах;
• насадки в форме пера, при помощи которых выполняются гравировочные работы.

Чтобы обеспечить удобство работы с таким устройством, оснащенным гибким приводным валом, можно приобрести дополнительные приспособления – резиновые накладки на рукоятку, фиксатор кнопки включения и др.

Весьма полезными оказываются всякого рода держатели, в которых помимо вала и гравера можно закреплять различные насадки

К граверам, на которые устанавливается гибкий приводной вал, также относятся бормашина, используемая в стоматологии, машинка для выполнения маникюра, оборудование для обработки натурального камня и нанесения на поверхность изделий из него надписей и рисунков.

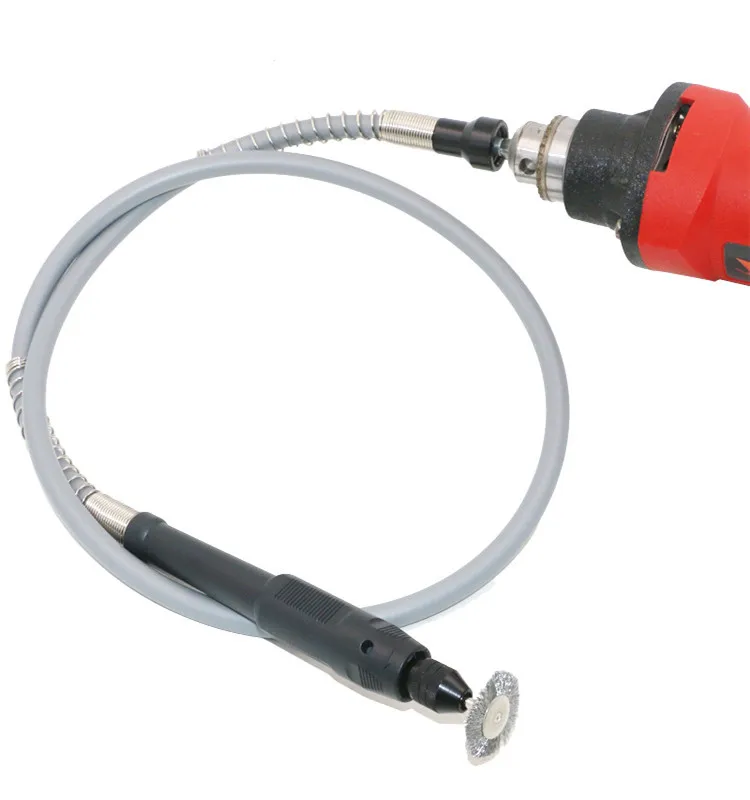

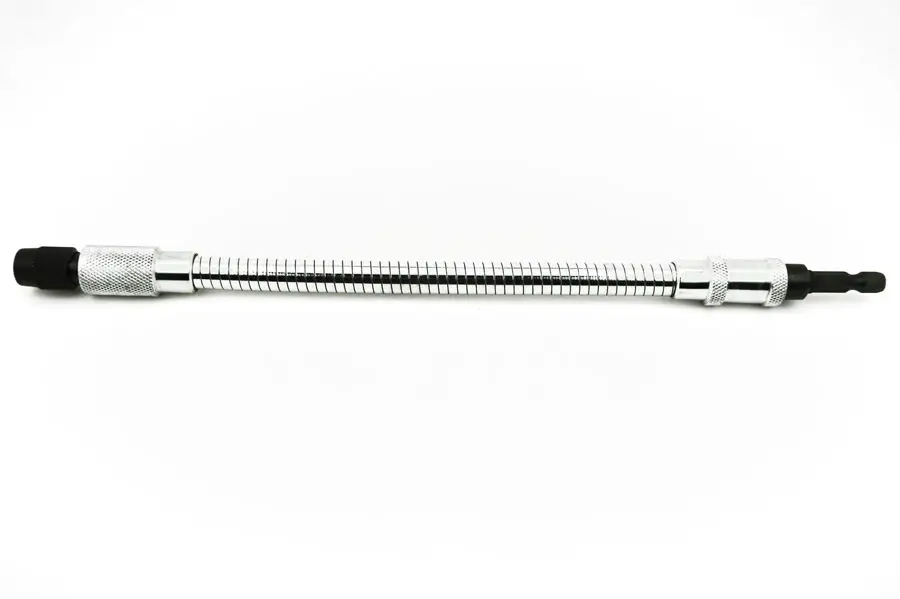

Можно также использовать гибкий вал для дрели или приобрести гибкий вал для шуруповерта. При помощи такого усовершенствования привычных электроинструментов насадка для шуруповерта или сверло могут быть с успехом применены для выполнения работ даже в самых труднодоступных местах.

Как устроен и по какому принципу работает гравер

Гравер, который позволяет выполнять обработку деталей с высокой точностью и производительностью, работает по принципу обычной дрели, а внешне он очень похож на автоматическую ручку большого размера. Основными конструктивными элементами такого устройства являются:

1. двигатель;
2. гибкий приводной вал, передающий крутящий момент от двигателя на рабочую насадку;
3. редуктор;
4. вентилятор, служащий для охлаждения шпинделя;
5. сам шпиндель с выступающей рабочей частью;
6. корпус устройства со специальными отверстиями для выхода нагретого воздуха;
7. гайка, предназначенная для фиксации используемых насадок;
8. регулятор мощности устройства;
9. блокировочная кнопка;
10. выключатель питания;
11. крючок для подвешивания выключенного устройства.

Устройство гравера

Вращение от двигателя передается на ось гибкого вала, обратная сторона которой соединяется с рабочей насадкой. Посадочные места насадок унифицированы, поэтому проблем с выбором требуемого инструмента и его заменой не возникает.

Критерии выбора оборудования

При выборе гравера следует ориентироваться на целый ряд характеристик.

Мощность

По уровню мощности устройства, от которой напрямую зависит его производительность, можно косвенно судить о рабочем ресурсе приводного двигателя. Выбирать мощность гравера, которая у серийных моделей может находиться в интервале 35–300 Вт, следует на основе задач, для решения которых планируется использовать такое оборудование. Кроме того, надо учитывать, как долго оно будет работать между включением и отключением. Длительность операционного процесса зависит от твердости материала, из которого изготовлено обрабатываемое изделие. Чем дольше будет использоваться гравер за одно включение, тем большей мощностью он должен обладать.

Маломощный компактный гравер удобен для несложных работ без гибкого привода

Количество оборотов

Скорость, с которой вращаются вал электродвигателя и присоединенный к нему гибкий приводной вал, также выбирается в зависимости от твердости материалов, которые необходимо обрабатывать с помощью гравера. Модели, предлагаемые на современном рынке, могут обеспечивать скорость вращения инструмента, находящуюся в интервале 10–35 тыс. об/мин. Низкооборотистые модели можно приобретать в том случае, если использоваться они будут преимущественно для финишной шлифовки и полировки. При выполнении таких операций на инструмент приходится небольшая нагрузка, поэтому сам гравер не перегревается, а значит, не выходит из строя.

Если необходимо более универсальное устройство с гибким валом, лучше отдать предпочтение граверам, в которых предусмотрена возможность регулировки скорости вращения инструмента.

Регулятор оборотов значительно увеличивает функциональность гравера

Размеры и вес

Вес и размеры гравера оказывают влияние на то, насколько удобно и легко будет манипулировать таким устройством в процессе обработки с его помощью. С граверами, которые отличаются значительными габаритами и весом, значительно тяжелее работать, но такие устройства, как правило, обладают более высокими мощностью и производительностью. Вес гравера с гибким приводным валом может находиться в интервале 0,5–8,5 кг. Выбирая такое устройство, в первую очередь учитывают требуемую мощность и функциональность, а только затем обращают внимание на вес и габариты.

Эргономичность

Поскольку гравером работают, постоянно держа такое устройство в руках, то его эргономичность, характеризующая удобство работы с оборудованием, является немаловажным фактором при выборе. Оценивая эргономичность устройства, следует обращать внимание не только на его дизайн, но также на качество сборки, материалы изготовления, расположение кнопок и удобство конструкции рукоятки.

Перед приобретением инструмента стоит подержать гравер в руках, опробовать включение кнопок и фиксаторов

Уровень шума, вибрации и нагрева

Эти параметры не указываются в паспорте на оборудование. Обращать внимание на них желательно в том случае, если использоваться гравер будет достаточно часто. Чтобы оценить, насколько сильно шумит и вибрирует устройство в процессе работы, необходимо просто включить его и оценить данные параметры. Как правило, сильнее шумят граверы средней мощности, а в более оборотистом оборудовании такая проблема предусмотрена производителями и устраняется за счет включения в конструкцию специальных элементов. Оценить то, насколько сильно греется гравер, оснащенный гибким приводным валом, можно только в ходе работы.

Конструкция гибкого вала

Гибкий вал для гравера или любого другого оборудования, к жесткости на кручение которого предъявляются более высокие требования, чем к жесткости на изгиб, как уже говорилось выше, используется для того, чтобы передать крутящий момент элементам, меняющим в процессе работы свое пространственное положение.

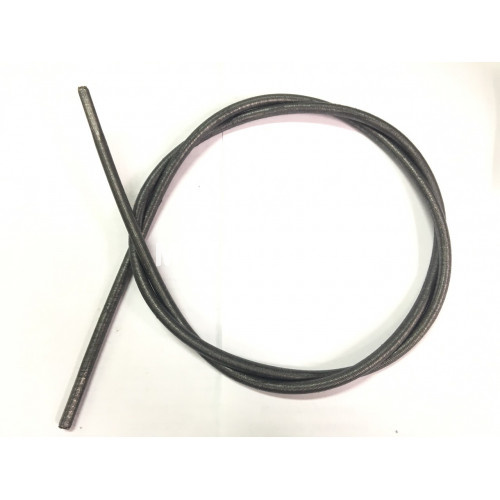

Основной частью гибкого вала, которая и отвечает за главную функцию такого устройства, может быть проволочный стержень или специальный тросик. Этот элемент изготовлен из материалов, обладающих высокой жесткостью на кручение. На основной сердечник проволочного гибкого вала для придания ему более высокой жесткости наматываются дополнительные слои свитой проволоки. Чтобы обеспечить безопасность использования гибкого приводного вала, а также защитить его поверхность от повреждений и удержать на ней смазку, данное устройство помещают в гибкую защитную оболочку, которая является неподвижной по отношению к вращающемуся сердечнику.

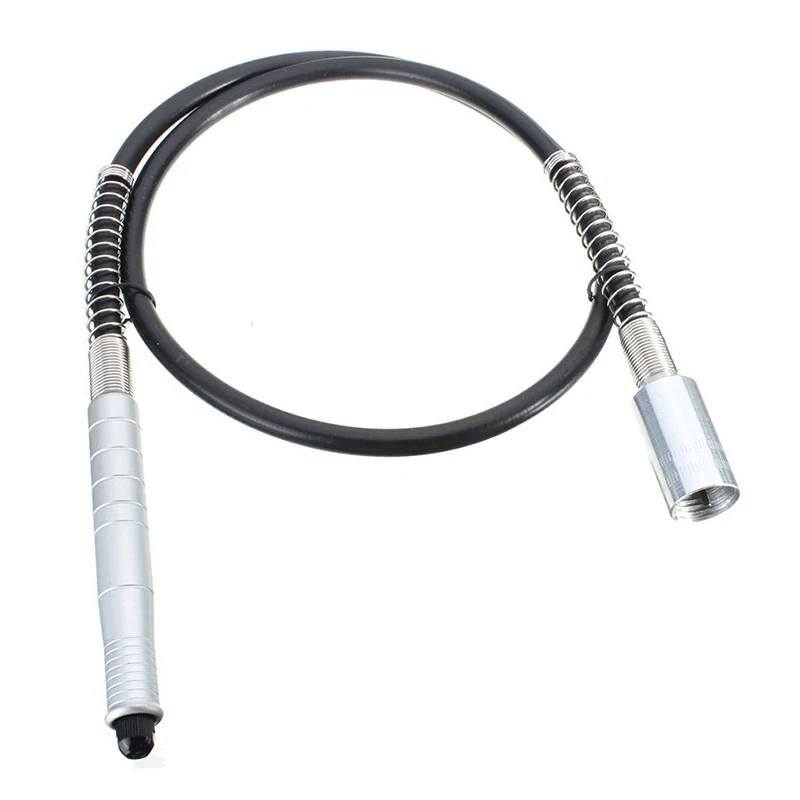

Этот гибкий вал оснащен патроном для насадок с одной стороны, а с другой накидной гайкой для фиксации на гравере

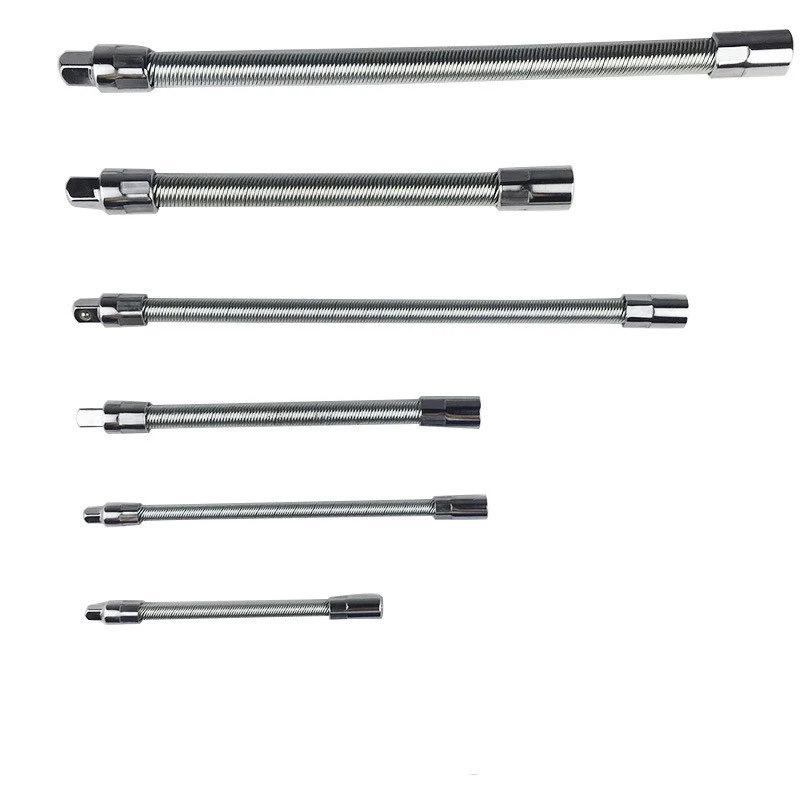

В зависимости от конструктивного исполнения гибкие валы могут быть правого или левого вращения, на что следует обращать внимание при их выборе и применении. Различной может быть не только конструкция гибких валов, но и их длина, достигающая иногда пяти метров.

От того, куда устанавливается гибкий вал – на дрель, гравер или шуруповерт, – зависит и конструкция крепежа такого приспособления. Так, на концах вала могут быть размещены крепежные гайки или крепежная арматура другого типа.

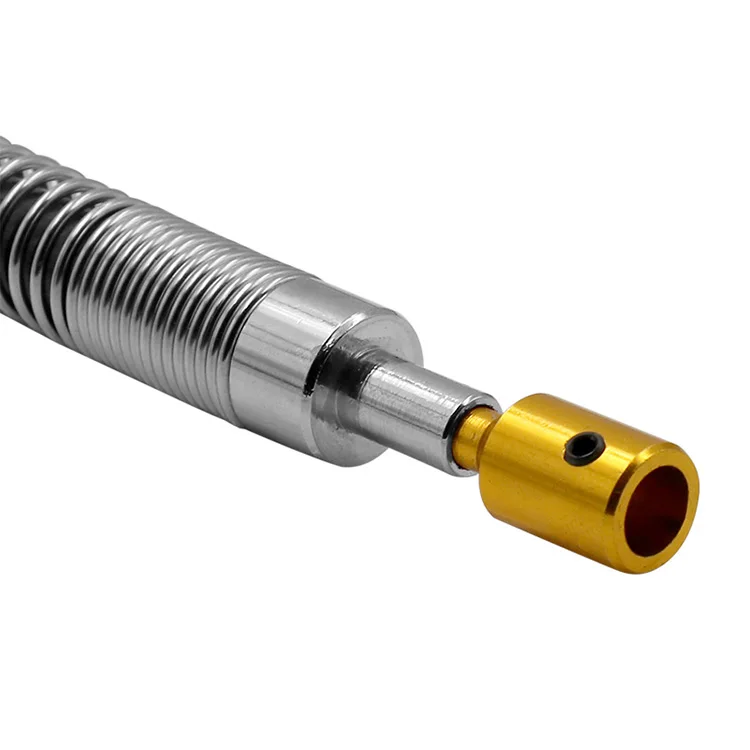

Наконечник этого вала можно снять для чистки и смазки, для чего предусмотрено отверстие сбоку

При помощи гибких валов разной конструкции приводятся в действие различные механизмы и оборудование. Кроме граверов, дрелей и шуруповертов, такими валами оснащают глубинные вибраторы, мотокосы и многие другие виды технических устройств. Простейшим и знакомым многим вариантом использования гибкого вала является прочистка канализационных труб от внутренних засоров.

Механические спидометры автомобилей также приводятся в действие посредством гибкого вала.
Изготовление гибкого вала своими руками, конечно, возможно, но, учитывая то, под какими нагрузками работает такое устройство, лучше не экспериментировать и приобрести серийную продукцию от проверенных производителей. Озадачиваться вопросом самостоятельного изготовления гибкого вала можно лишь в том случае, если использоваться он будет для привода маломощного оборудования, работающего на небольших оборотах.

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменение режима

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке.

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Современные модели граверов и гибкие валы, при помощи которых они приводятся в действие, являются достаточно надежными устройствами. При обеспечении регулярного ухода они способны служить довольно долго без ухудшения своих технических характеристик.

Производство Эллиотта | Гибкие валы

Основная технология применяется тысячей различных способов.

Особенности продукта

• Надежность, подтвержденная испытаниями
• Высоконадежные решения
• Сделано в США
• Встроенное качество
• Обслуживание клиентов мирового класса

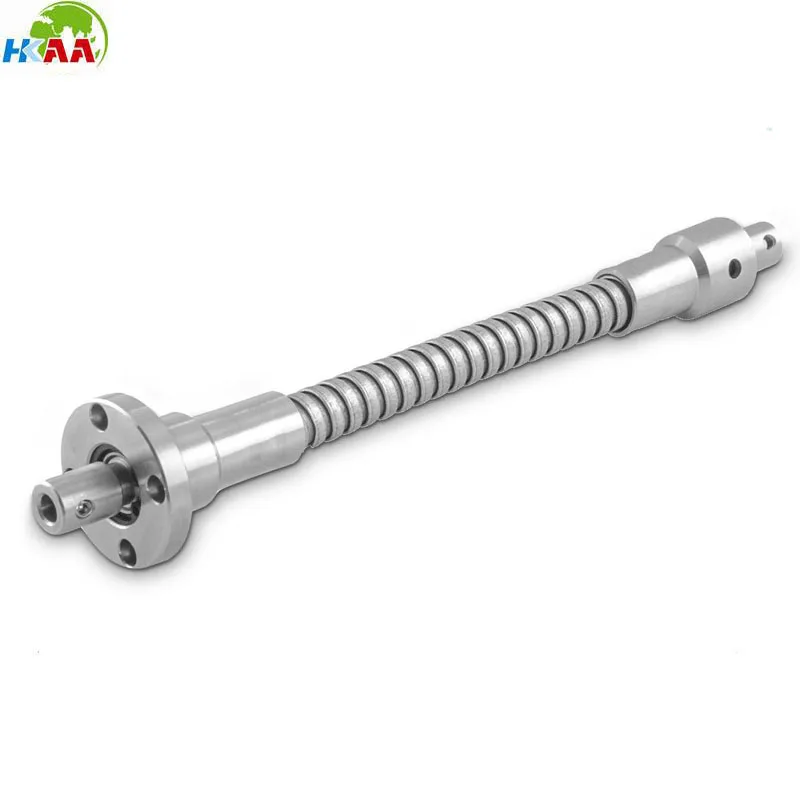

Гибкие валы Elliott предназначены для передачи мощности или вращательного движения по криволинейной траектории либо между неподвижными валами, либо между валами, имеющими относительное движение.

Они могут решить проблемы несоосности, поглощать и изолировать вибрацию, а также упрощать конструкцию и применение силовой передачи. Гибкие валы Elliott легко выдерживают удары внезапных изменений нагрузки при пуске и остановке. Они будут эффективно и надежно передавать мощность ведомому элементу, который должен перемещаться во время работы, даже при поворотах или в машинах, при этом обеспечивая высокую степень свободы в расположении источников привода, будь то механические, такие как электродвигатели или ручные.

Использование гибких валов для решения сложных проблем с приводом может сократить время проектирования, снизить затраты на первоначальную сборку и техническое обслуживание без использования открытых универсальных шарниров, шестерен, шкивов или муфт. Рассмотрите возможность использования гибких валов Elliott на раннем этапе проектирования, чтобы в полной мере воспользоваться преимуществами этой уникальной технологии для эффективного, экономичного и гибкого решения сложных проблем с приводом. Заставьте Elliott e-novation работать, но свяжитесь с нами.

Полезные ссылки

Часто задаваемые вопросы

Что такое гибкий вал?

Это полный механизм, способный передавать вращательную силу или движение между двумя точками, которые не обязательно должны быть коллинеарными. Они доступны в широком диапазоне конфигураций и материалов для удовлетворения ваших потребностей. Гибкие валы очень долговечны и могут работать в сложных условиях, некоторые из которых требуют непрерывной работы на очень высокой скорости. Существует два основных типа гибких валов:

Силовой привод: Предназначен для непрерывной работы на скоростях, превышающих 100 об/мин, когда крутящий момент передается в одном направлении вращения. Его также можно использовать, когда прерывистая работа является требованием приложения.

Пульт дистанционного управления: Предназначен для прерывистой работы со скоростью 100 об/мин или меньше. Гибкие валы с дистанционным управлением обычно имеют более высокий крутящий момент, чем гибкие валы силового привода, и могут вращаться как по часовой стрелке, так и против часовой стрелки без побочных эффектов.

Как я могу узнать, выиграет ли моя система от использования Flex Shaft?

Свяжитесь с одним из наших инженеров по применению, чтобы определить, подходят ли крутящий момент, скорость и окружающая среда для вашего применения для гибкого вала. За последние 140 лет компания Elliott разработала гибкие валы буквально для ТЫСЯЧ применений, от военных и коммерческих до электростанций и т. д.

Есть ли другие варианты использования?

Компания Elliott производит широкий ассортимент тросов Push/Pull и элементов управления. Подобно нашим гибким валам, толкающие/тянущие кабели Elliott передают линейное движение из одного места в другое. Они просты в установке и являются одними из самых популярных в отрасли. Наши инженеры по применению работают с вами, чтобы определить наилучшие конфигурации монтажа, длину хода/хода и общую длину. Для дополнительной информации свяжитесь с нами.

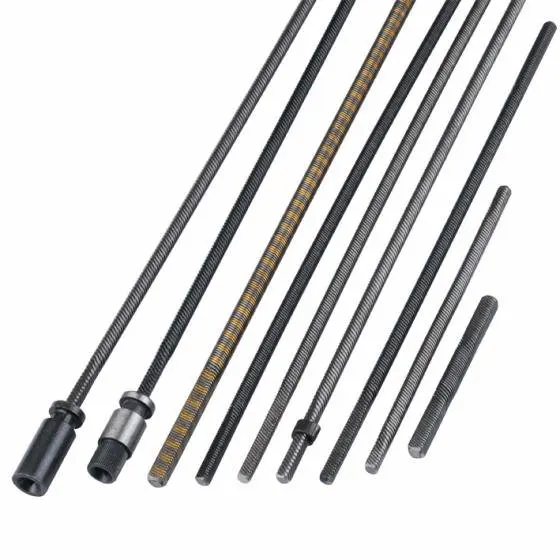

Из каких частей состоит гибкий вал?

Как правило, гибкий вал состоит из следующих компонентов: сердечника, корпуса, соединения двигателя, фитинга и втулки. Некоторые системы будут иметь все эти компоненты, в то время как другие могут иметь только некоторые из них.

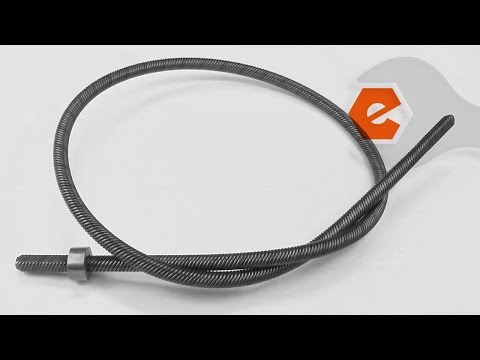

СЕРДЕЧНИК: Проволока, намотанная слоями в противоположных направлениях вокруг центральной проволоки.

КОРПУС: Гибкий канал, поддерживающий сердечник во время работы. Многие из гибких валов Elliott поставляются с кожухом, состоящим из стального вкладыша, армирующей оплетки из стали и ткани и резинового покрытия.

СОЕДИНЕНИЕ ДВИГАТЕЛЯ: Это то, что соединяет гибкий вал с источником питания. Существует множество различных соединений двигателя, от простого одиночного фитинга до более сложной многогранной системы.

ФИТИНГ: Фитинг сердечника крепится непосредственно к сердечнику для сопряжения с источником питания.

ФИКСАТОР: Наконечник прикрепляется к корпусу, поддерживая его в равномерном изгибе и предотвращая его вращение.

Что я должен знать, прежде чем говорить с инженером по приложениям?

Наша таблица основных валов является хорошей отправной точкой. Вы должны знать мощность, которую необходимо передать, рабочую скорость, направление вращения, минимальный радиус изгиба и прогиб при кручении. Мы можем помочь и даже готовы разобраться в этом для вас. Наши инженеры по применению готовы рассмотреть и порекомендовать подходящий для вас гибкий вал. Для дополнительной информации свяжитесь с нами!

Гибкий вал

— Flex3Drive

 Этап 4. Гибкий вал

Передача привода между двигателем и экструдером должна быть точной и абсолютной. Любое сквозное отклонение окажет значительное и заметное влияние на качество печати.

Основным источником этого может быть скручивание вала. Это может произойти по нескольким причинам.

• Недостаточное передаточное число (перегрузка вала)
• Спецификация/диаметр приводного вала слишком низкий (компоненты более низкого качества)
• Вал движется в неправильном направлении под нагрузкой (плохая конструкция)
• Неправильный профиль зуба (неэвольвентный)
• Неправильное расстояние между центрами зубчатых колес

Это может вызвать следующие проблемы:

• Волнистые поверхности печати
• Непостоянные скорости потока
• Плохая производительность втягивания
• Натяжение
• Капли и прыщики
• Общее плохое качество печати
• Уменьшенный срок службы
• Преждевременный отказ вала.

Flex3drive использует прочный двунаправленный гибкий вал диаметром 4 мм, чтобы избежать этих проблем. Конструкция карданного вала представляет собой четыре поочередно намотанных многожильных витка вокруг твердого центрального сердечника.





Несмотря на то, что валы являются двунаправленными, одно направление по-прежнему имеет заметное преимущество по нагрузке по сравнению с другим из-за того, как многослойные обмотки взаимодействуют под нагрузкой. Flex3Drive использует это с выгодой для себя.



Расположение червячной передачи и колеса специально предназначено для вращения червячной передачи против часовой стрелки, если смотреть сверху. Это гарантирует, что карданный вал вращается в правильном направлении во время печати. В результате получается:

• Более высокий крутящий момент
• Чистые гладкие поверхности
• Четкие детали
• Острые хорошо сформированные углы
• Пуленепробиваемые характеристики и долговечность
• Большой шаг вперед в вашей 3D-печати.

Если приводной вал установлен правильно, он обеспечит десятки тысяч часов печати без снижения производительности.



4.1 Установка муфты вала и крышки двигателя

Печатная муфта прикрепляет гибкий вал к валу двигателя, а крышка двигателя поддерживает нейлоновую внешнюю втулку. Эти два элемента являются стандартными для ВСЕХ приводов Flex3Drive.



Не перетягивайте болты M2,5, которые используются для зажима двигателя или гибкого вала и для поддержки внешней втулки.

4.2 – Установка двигателя

Ниже показано несколько вариантов крепления двигателя Nema 17 к раме различных 3D-принтеров. к ним относятся кронштейны для машин типа UM2, CR10 и Prusa Mk2/3.

Эти крепления также можно устанавливать прямо на алюминиевые профили.



Как правило, лучше всего иметь хорошую нерастянутую петлю гибкого вала, когда экструдер находится в самой дальней точке от двигателя. Однако мы также хотим, чтобы карданный вал был как можно короче.
