Гибкий вал для гравера, дрели или шуруповерта: конструкция и назначение

1. Какие операции выполняют при помощи гравера с гибким приводом
2. Как устроен и по какому принципу работает гравер
3. Критерии выбора оборудования
4. Конструкция гибкого вала
5. Правила работы с гравером, оснащенным гибким валом

Гибкий вал, основное назначение которого состоит в передаче крутящего момента на значительное расстояние, чаще всего используется для оснащения граверов. Такое оборудование, которое, по сути, представляет собой миниатюрную шлифовальную машинку, активно применяется для обработки деталей небольшого размера. В частности, гравер используется как минидрель, с его помощью выполняют миниатюрную резку, выборочную шлифовку мелких элементов изделий и целый перечень других работ.

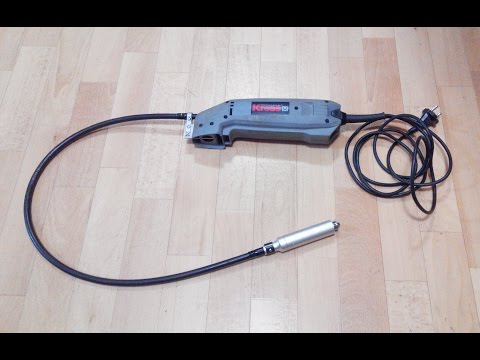

Гибкий вал упрощает использование гравера, избавляя от необходимости держать инструмент над местом работы

Наиболее распространенными сферами, в которых применяются граверы с установленным на них гибким валом, являются ювелирное дело и электронная промышленность.

Активно используют такое оборудование специалисты по дизайну, работники авторемонтных станций и мастерских, занимающихся ремонтом бытовой техники и электронного оборудования.

Электрический гравер, на который установлен гибкий привод, особенно актуален в тех ситуациях, когда обработку необходимо выполнить в труднодоступных местах изделия. Используя сменные насадки, такое оборудование можно задействовать во всех этапах выполнения обработки, начиная с черновой и заканчивая финишной.

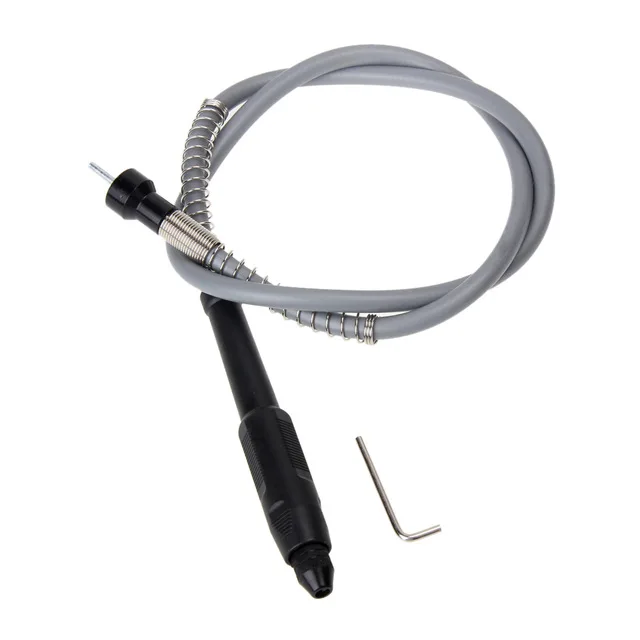

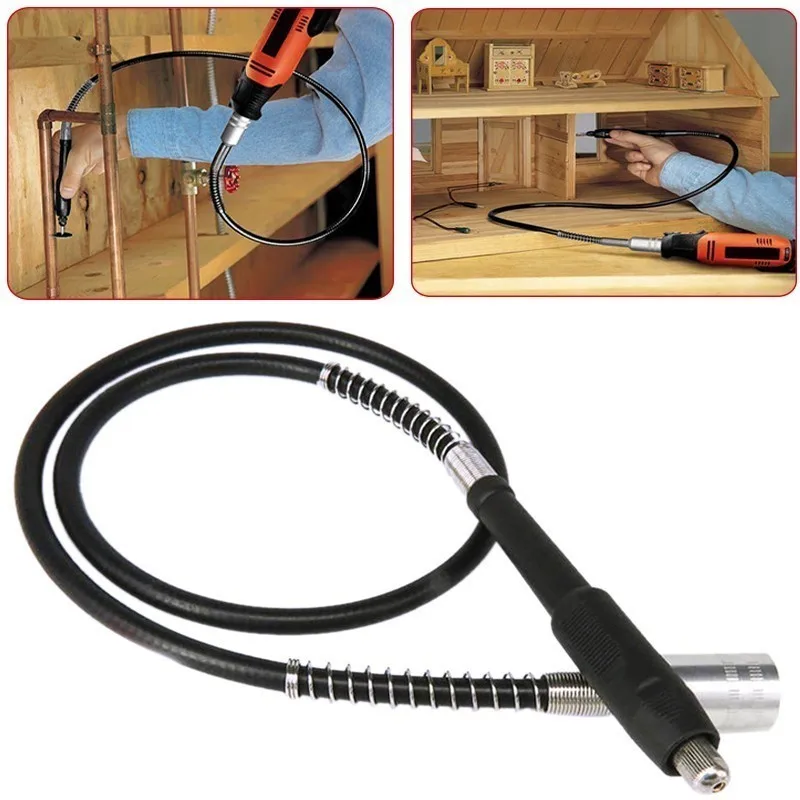

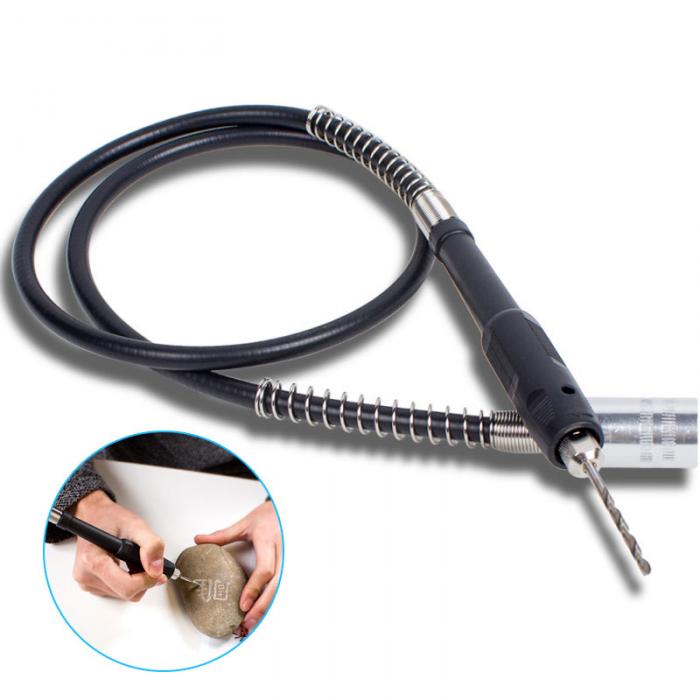

Гибкий вал гравера с защитными пружинами на концах, предохраняющими от повреждения резиновую оболочку

Какие операции выполняют при помощи гравера с гибким приводом

Превратить гравер с установленным на нем гибким валом в по-настоящему универсальное устройство помогают специальные насадки, к числу которых относятся:

• шлифовальные и полировальные круги, позволяющие довести поверхность обрабатываемого изделия до безупречно гладкого состояния;
• щетки, используемые для зачистки поверхности изделия и ее шлифовки в труднодоступных местах;
• отрезные круги для резки изделий и обработки их рваных краев;
• сверла, при помощи которых устройство превращается в миниатюрную дрель;
• фрезы и абразивные круги, позволяющие выполнять обработку изделий в труднодоступных местах;
• насадки в форме пера, при помощи которых выполняются гравировочные работы.

Чтобы обеспечить удобство работы с таким устройством, оснащенным гибким приводным валом, можно приобрести дополнительные приспособления – резиновые накладки на рукоятку, фиксатор кнопки включения и др.

Весьма полезными оказываются всякого рода держатели, в которых помимо вала и гравера можно закреплять различные насадки

К граверам, на которые устанавливается гибкий приводной вал, также относятся бормашина, используемая в стоматологии, машинка для выполнения маникюра, оборудование для обработки натурального камня и нанесения на поверхность изделий из него надписей и рисунков.

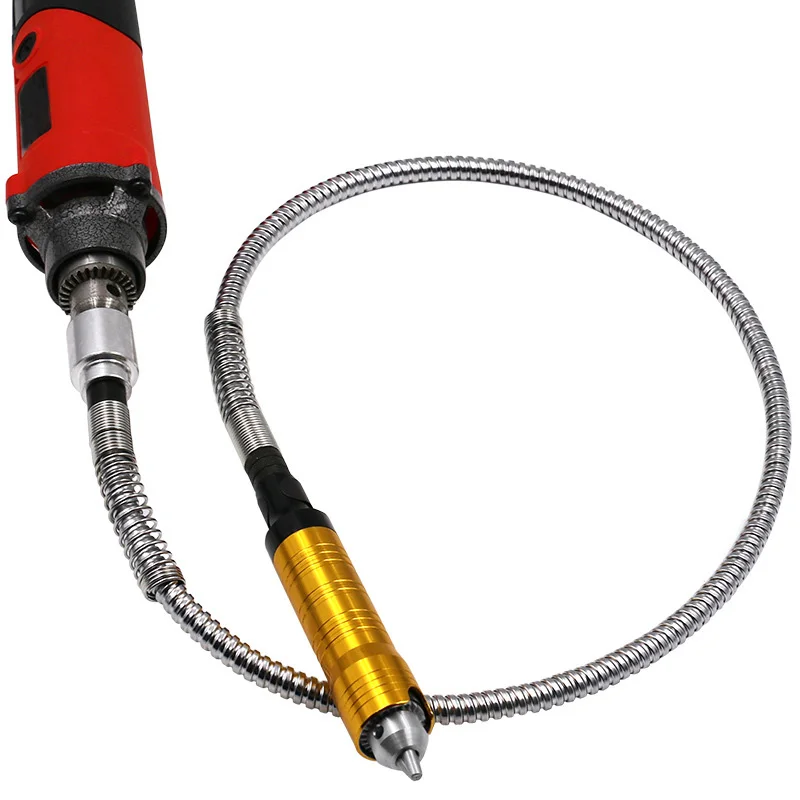

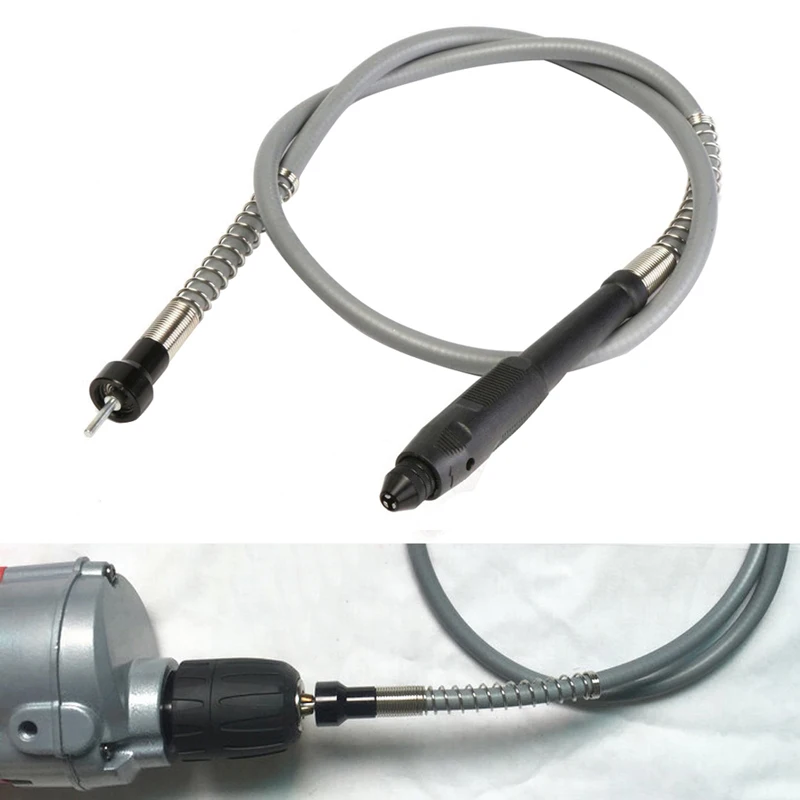

Можно также использовать гибкий вал для дрели или приобрести гибкий вал для шуруповерта. При помощи такого усовершенствования привычных электроинструментов насадка для шуруповерта или сверло могут быть с успехом применены для выполнения работ даже в самых труднодоступных местах.

Как устроен и по какому принципу работает гравер

Гравер, который позволяет выполнять обработку деталей с высокой точностью и производительностью, работает по принципу обычной дрели, а внешне он очень похож на автоматическую ручку большого размера. Основными конструктивными элементами такого устройства являются:

1. двигатель;
2. гибкий приводной вал, передающий крутящий момент от двигателя на рабочую насадку;
3. редуктор;
4. вентилятор, служащий для охлаждения шпинделя;
5. сам шпиндель с выступающей рабочей частью;
6. корпус устройства со специальными отверстиями для выхода нагретого воздуха;
7. гайка, предназначенная для фиксации используемых насадок;
8. регулятор мощности устройства;
9. блокировочная кнопка;
10. выключатель питания;
11. крючок для подвешивания выключенного устройства.

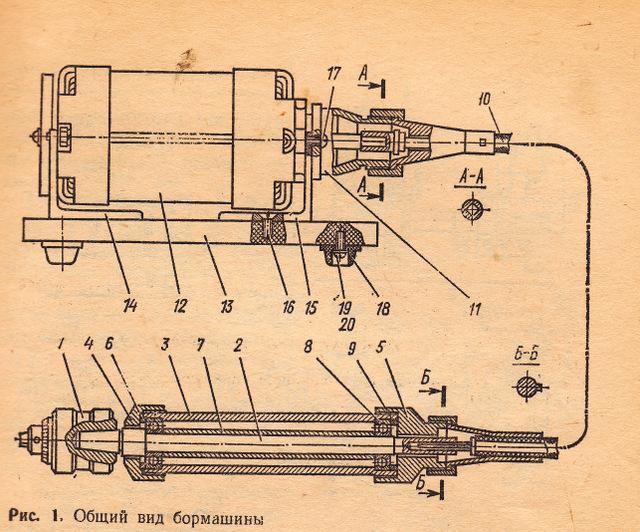

Устройство гравера

Вращение от двигателя передается на ось гибкого вала, обратная сторона которой соединяется с рабочей насадкой. Посадочные места насадок унифицированы, поэтому проблем с выбором требуемого инструмента и его заменой не возникает.

Критерии выбора оборудования

При выборе гравера следует ориентироваться на целый ряд характеристик.

Мощность

По уровню мощности устройства, от которой напрямую зависит его производительность, можно косвенно судить о рабочем ресурсе приводного двигателя. Выбирать мощность гравера, которая у серийных моделей может находиться в интервале 35–300 Вт, следует на основе задач, для решения которых планируется использовать такое оборудование. Кроме того, надо учитывать, как долго оно будет работать между включением и отключением. Длительность операционного процесса зависит от твердости материала, из которого изготовлено обрабатываемое изделие. Чем дольше будет использоваться гравер за одно включение, тем большей мощностью он должен обладать.

Маломощный компактный гравер удобен для несложных работ без гибкого привода

Количество оборотов

Скорость, с которой вращаются вал электродвигателя и присоединенный к нему гибкий приводной вал, также выбирается в зависимости от твердости материалов, которые необходимо обрабатывать с помощью гравера. Модели, предлагаемые на современном рынке, могут обеспечивать скорость вращения инструмента, находящуюся в интервале 10–35 тыс. об/мин. Низкооборотистые модели можно приобретать в том случае, если использоваться они будут преимущественно для финишной шлифовки и полировки. При выполнении таких операций на инструмент приходится небольшая нагрузка, поэтому сам гравер не перегревается, а значит, не выходит из строя.

Если необходимо более универсальное устройство с гибким валом, лучше отдать предпочтение граверам, в которых предусмотрена возможность регулировки скорости вращения инструмента.

Регулятор оборотов значительно увеличивает функциональность гравера

Размеры и вес

Вес и размеры гравера оказывают влияние на то, насколько удобно и легко будет манипулировать таким устройством в процессе обработки с его помощью. С граверами, которые отличаются значительными габаритами и весом, значительно тяжелее работать, но такие устройства, как правило, обладают более высокими мощностью и производительностью. Вес гравера с гибким приводным валом может находиться в интервале 0,5–8,5 кг. Выбирая такое устройство, в первую очередь учитывают требуемую мощность и функциональность, а только затем обращают внимание на вес и габариты.

Эргономичность

Поскольку гравером работают, постоянно держа такое устройство в руках, то его эргономичность, характеризующая удобство работы с оборудованием, является немаловажным фактором при выборе. Оценивая эргономичность устройства, следует обращать внимание не только на его дизайн, но также на качество сборки, материалы изготовления, расположение кнопок и удобство конструкции рукоятки.

Перед приобретением инструмента стоит подержать гравер в руках, опробовать включение кнопок и фиксаторов

Уровень шума, вибрации и нагрева

Эти параметры не указываются в паспорте на оборудование. Обращать внимание на них желательно в том случае, если использоваться гравер будет достаточно часто. Чтобы оценить, насколько сильно шумит и вибрирует устройство в процессе работы, необходимо просто включить его и оценить данные параметры. Как правило, сильнее шумят граверы средней мощности, а в более оборотистом оборудовании такая проблема предусмотрена производителями и устраняется за счет включения в конструкцию специальных элементов. Оценить то, насколько сильно греется гравер, оснащенный гибким приводным валом, можно только в ходе работы.

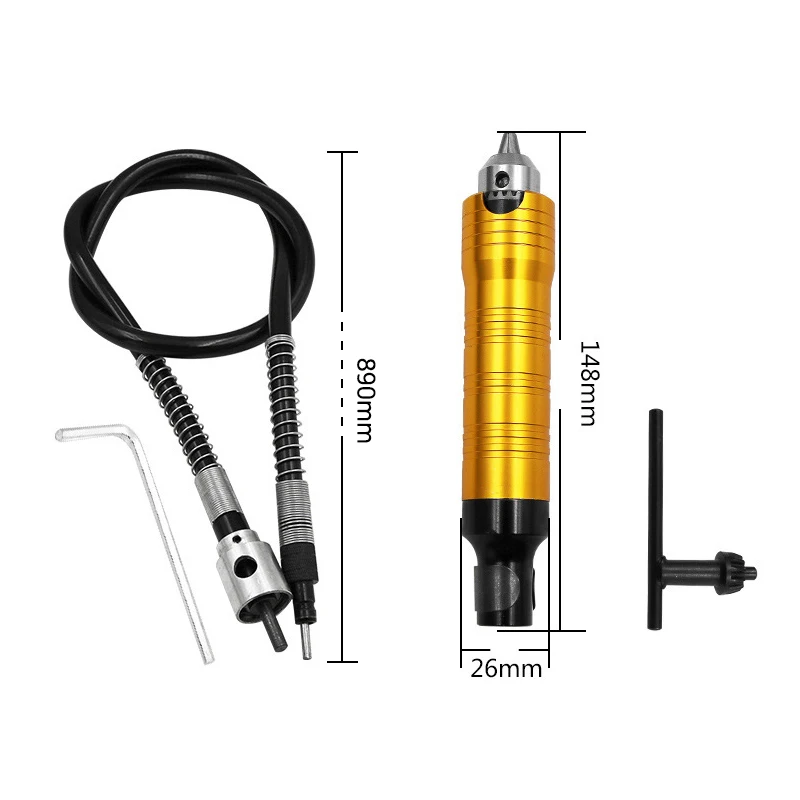

Конструкция гибкого вала

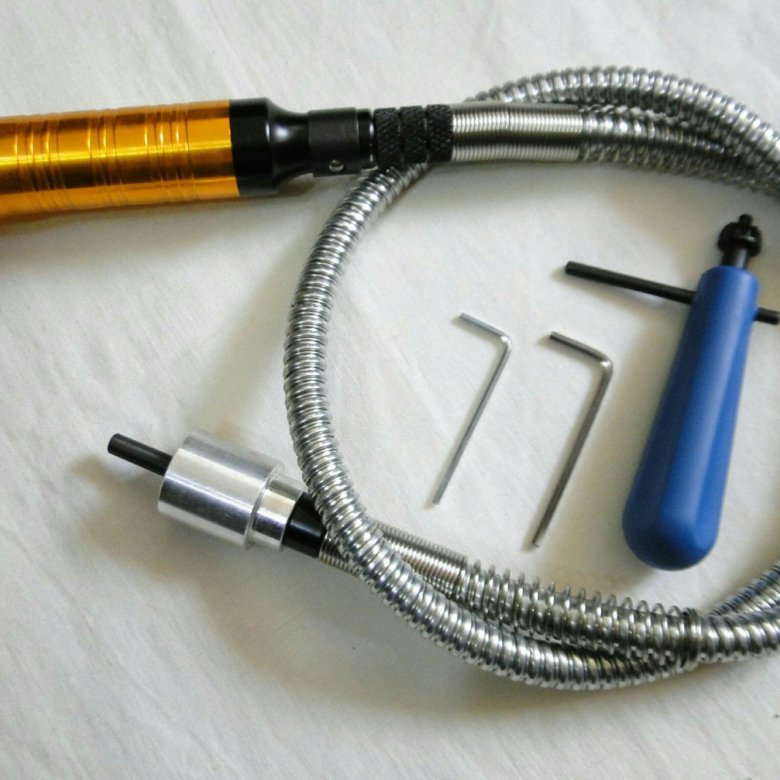

Гибкий вал для гравера или любого другого оборудования, к жесткости на кручение которого предъявляются более высокие требования, чем к жесткости на изгиб, как уже говорилось выше, используется для того, чтобы передать крутящий момент элементам, меняющим в процессе работы свое пространственное положение.

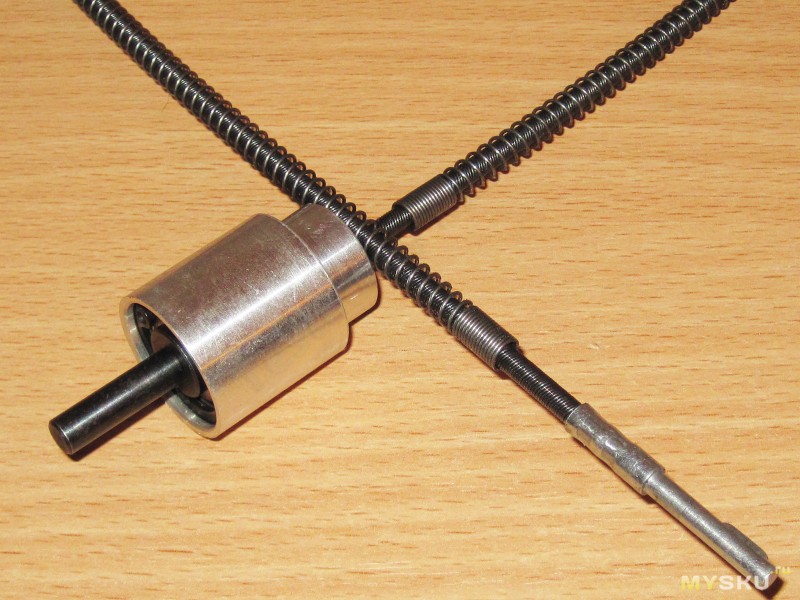

Основной частью гибкого вала, которая и отвечает за главную функцию такого устройства, может быть проволочный стержень или специальный тросик. Этот элемент изготовлен из материалов, обладающих высокой жесткостью на кручение. На основной сердечник проволочного гибкого вала для придания ему более высокой жесткости наматываются дополнительные слои свитой проволоки. Чтобы обеспечить безопасность использования гибкого приводного вала, а также защитить его поверхность от повреждений и удержать на ней смазку, данное устройство помещают в гибкую защитную оболочку, которая является неподвижной по отношению к вращающемуся сердечнику.

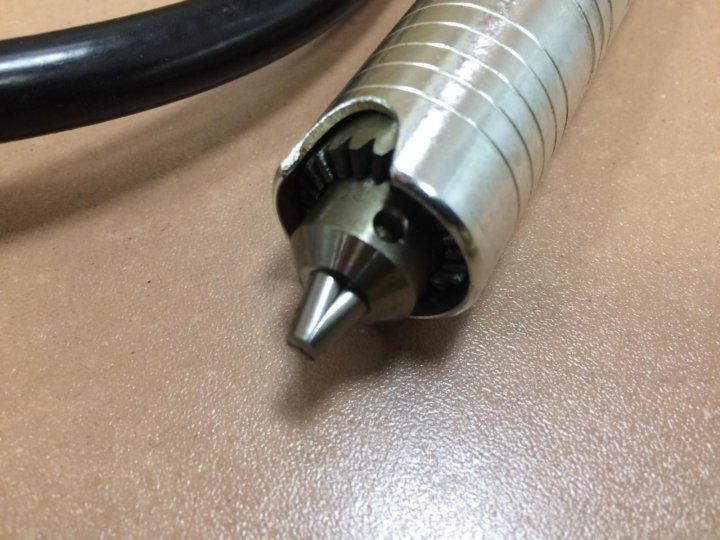

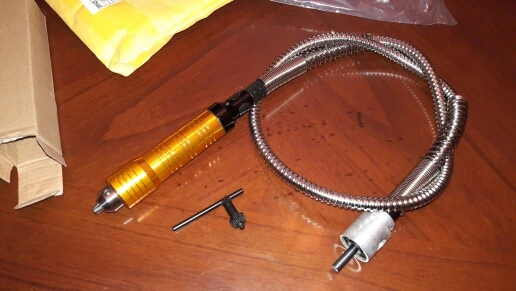

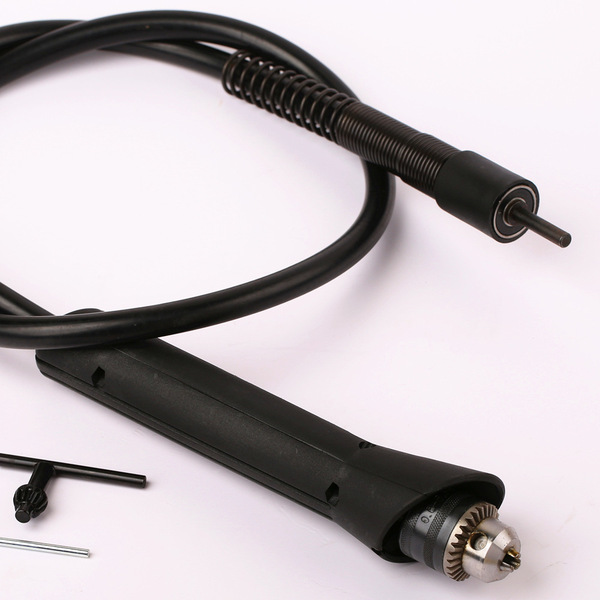

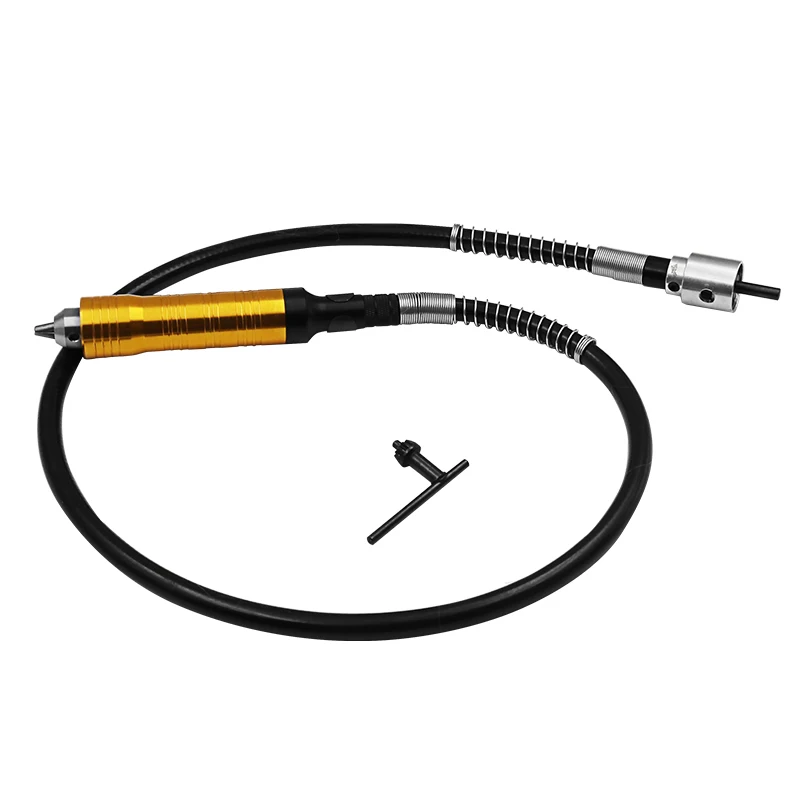

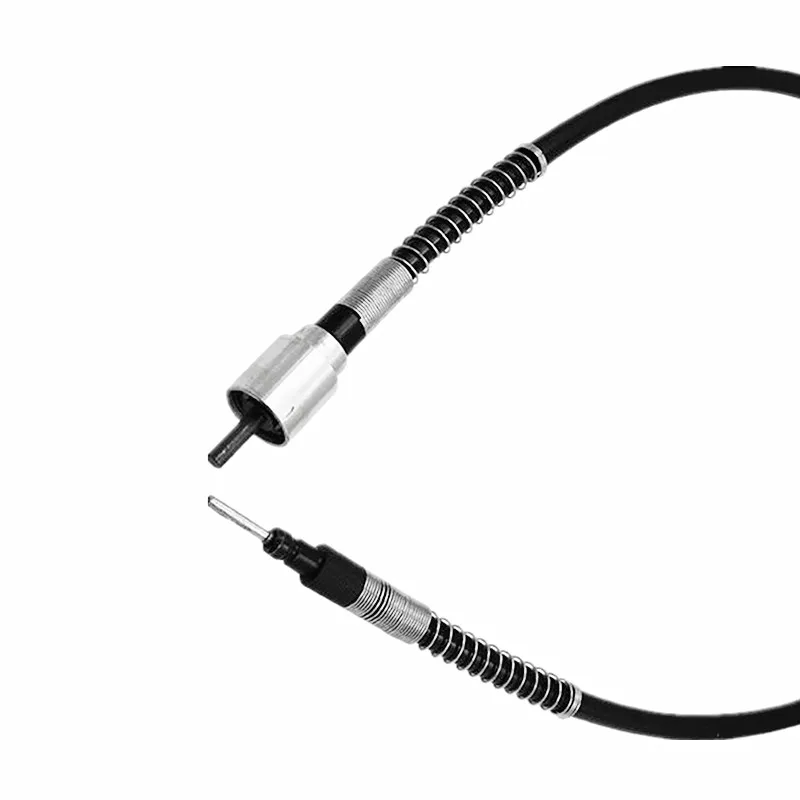

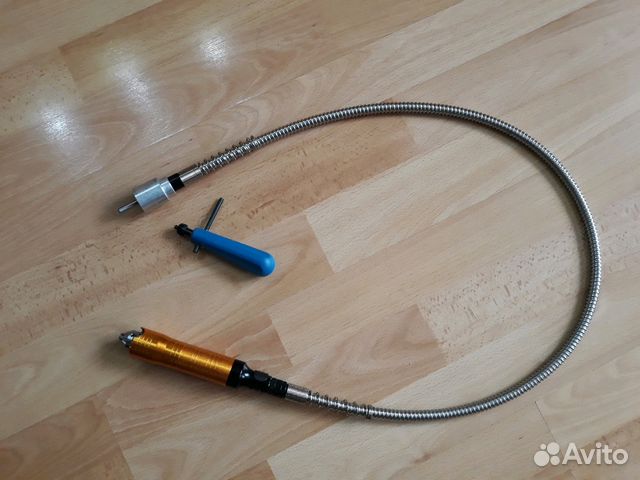

Этот гибкий вал оснащен патроном для насадок с одной стороны, а с другой накидной гайкой для фиксации на гравере

В зависимости от конструктивного исполнения гибкие валы могут быть правого или левого вращения, на что следует обращать внимание при их выборе и применении. Различной может быть не только конструкция гибких валов, но и их длина, достигающая иногда пяти метров.

От того, куда устанавливается гибкий вал – на дрель, гравер или шуруповерт, – зависит и конструкция крепежа такого приспособления. Так, на концах вала могут быть размещены крепежные гайки или крепежная арматура другого типа.

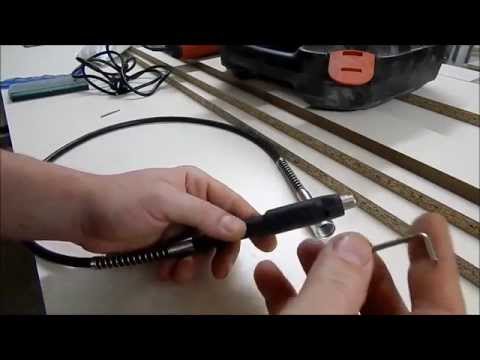

Наконечник этого вала можно снять для чистки и смазки, для чего предусмотрено отверстие сбоку

При помощи гибких валов разной конструкции приводятся в действие различные механизмы и оборудование. Кроме граверов, дрелей и шуруповертов, такими валами оснащают глубинные вибраторы, мотокосы и многие другие виды технических устройств. Простейшим и знакомым многим вариантом использования гибкого вала является прочистка канализационных труб от внутренних засоров.

Механические спидометры автомобилей также приводятся в действие посредством гибкого вала.
Изготовление гибкого вала своими руками, конечно, возможно, но, учитывая то, под какими нагрузками работает такое устройство, лучше не экспериментировать и приобрести серийную продукцию от проверенных производителей. Озадачиваться вопросом самостоятельного изготовления гибкого вала можно лишь в том случае, если использоваться он будет для привода маломощного оборудования, работающего на небольших оборотах.

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменение режима

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

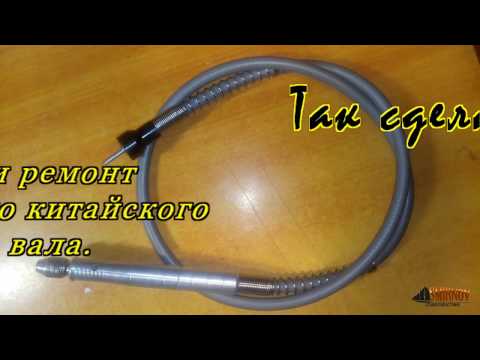

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке.

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Современные модели граверов и гибкие валы, при помощи которых они приводятся в действие, являются достаточно надежными устройствами. При обеспечении регулярного ухода они способны служить довольно долго без ухудшения своих технических характеристик.

Гибкий вал на дрель конструкция применение и изготовление – Мои инструменты

Содержание

• 1 Зачем нужен гибкий вал для дрели
• 2 Конструкция гибкого вала под дрели и шуруповерты
• 3 Самостоятельно сделать гибкий вал на дрель

Такое интересное приспособление, как гибкий вал для дрели предназначается для сверления отверстий в труднодоступных местах. Труднодоступными местами являются такие участки, когда ограничивается доступ к ним за счет больших размеров электроинструментов. Чтобы облегчить работу электроинструментом, производители инструментов изобрели такое устройство, как гибкий вал на дрели и шуруповерты, купить которые просто в интернете или любом магазине инструментов . Представляет собой устройство гибкую насадку, которая передает крутящий момент на несоосный для электромотора инструмент.

Зачем нужен гибкий вал для дрели

Конструкция рассматриваемого изделия достаточно проста, но, несмотря на это, устройство является многофункциональным. Гибкий привод состоит из двух элементов: трос с бронированным основанием и мягкий корпус. На одной части такой насадки имеется специальный наконечник, при помощи которого вал крепится в патроне шуруповерта или дрели.

Вторая часть, в которой фиксируются насадки, оснащается патроном или специальным фиксатором для сменных бит. Наличие патрона на гибком валу для дрелей позволяет закреплять в конструкции прибора сверла и прочие виды насадок. Используется такое оборудование в медицине, а точнее, в сфере стоматологии. При помощи рассматриваемых изделий обеспечивается функционирование бор-машинок, которыми высверливаются отверстия в зубах для установки пломбы. Есть в продаже заводской гибкий вал для мини дрели гравера, которым пользуются мастера, занимающиеся ремонтом электроники, часов и прочих мелких приборов.

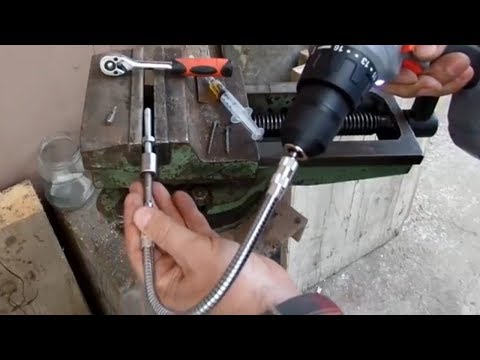

Гибкий вал на дрель в строительстве применяется редко, но без него порой просто невозможно добраться до крепежного элемента, чтобы закрутить его или выкрутить. К случаям, когда без гибкого вала на электроинструмент не обойтись, относятся моменты, когда отсутствует прямой доступ для проведения работы дрелью или шуруповертом. Рассматриваемая насадка позволяет осуществлять различные виды работ:

• Сверление отверстий в дереве, бетоне и металле
• Шлифование и зачистка деталей
• Завинчивание и вывинчивание различных винтов и саморезов

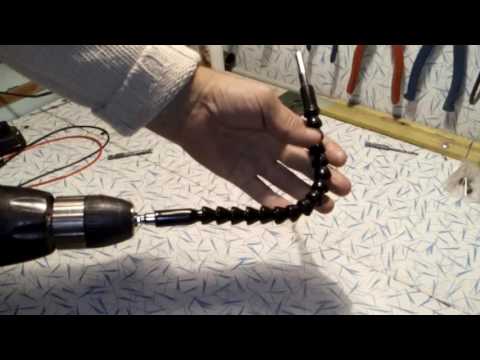

Использовать насадку (ее еще называют “гнущаяся спираль” или “гутаперчевый удлинитель”) для сверления отверстий в бетоне или металле не совсем удобно, так как для этого понадобится надежный упор, который не может дать полезное устройство в силу своих конструктивных особенностей.

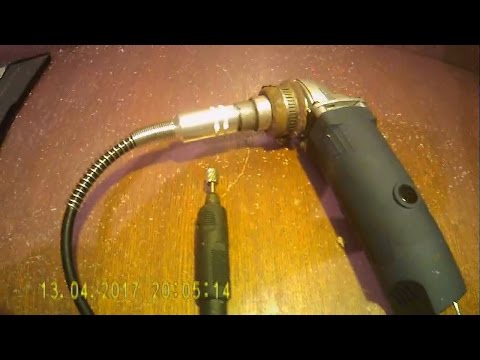

Это интересно! Насадка под названием гибкий вал может использоваться не только на дрелях или шуруповертах, но и на болгарке УШМ. Однако с этим инструментом нужно быть предельно осторожным и внимательным. Ведь скорость вращения шпинделя достигает 11 000 оборотов в минуту, поэтому работать нужно с применением средств индивидуальной защиты.

Конструкция гибкого вала под дрели и шуруповерты

Рассматриваемые гибкие валы на дрели отличаются в зависимости от производителя и стоимости изделия. Основой любого рассматриваемого устройства является стальной трос внутри бронированного основания. Именно при помощи такого троса происходит передача крутящего момента от патрона дрели или шуруповерта к фиксатору насадки на конце. Углубимся в конструкцию устройства.

Основание выполнено из бронированной проволоки, имеющей форму спирали. Чтобы защитить внутреннюю конструкцию устройства и избежать вытекания смазки, снаружи спиралевидная проволока покрывается различными мягкими материалами. Зачастую для этого используется резина, но могут быть и другие материалы, например, силикон. Смазка внутрь насадки для электроинструмента заливается уменьшения трения и повышения защиты внутреннего троса от истирания.

Важную роль в конструкции устройства играют подшипники. Ведь именно к ним крепится трос, который при работе вращается, и передает крутящий момент от патрона инструмента к рабочей насадке. Дешевые модели не оснащены подшипниками, но при этом имеют низкий срок службы. Цена рассматриваемого устройства невысокая, что делает прибор доступным. Если собираетесь просто купить гибкий вал для дрели, чтобы его не делать самостоятельно, то реализовать это можно в любом строительном центре или интернет-магазине.

Самостоятельно сделать гибкий вал на дрель

Стоимость качественного устройства высокая, особенно если учитывать тот факт, что изделием если и нужно воспользоваться, то в одноразовом количестве. Чтобы не пришлось покупать его, на дрель гибкий вал легко сделать своими руками.

Для изготовления гибких валов для дрелей своими руками понадобится взять любую проволоку в оплетке. Ее также можно приобрести, что обойдется в десять раз дешевле, нежели покупать готовую насадку. Если вы планируете самостоятельно на трос намотать спиралевидную проволоку, то нужно понимать, что сделать это в домашних условиях невозможно. Ведь в качестве спиралевидной основы используется броневая сталь. При работе такого устройства происходит вращение стального тросика внутри оболочки, а бронь в виде спиралевидной проволоки изгибается в любом положении, но при этом не движется. За спиралевидную проволоку при работе устройство удерживается рукой.



Это интересно! Для изготовления самодельного устройства подойдет имеющийся в гараже тросик спидометра от автомобиля или мотоцикла.

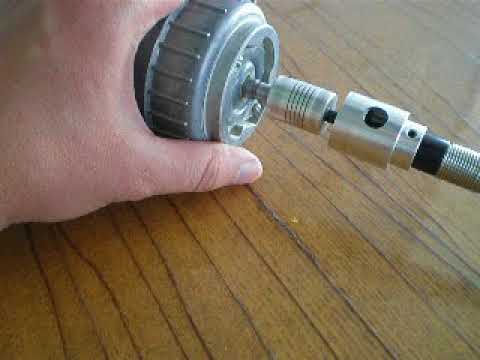

В завершении изготавливается хвостовик для гибкого вала, который устанавливается в патрон дрели. Для этого используется хвостовая часть от испорченного сверла. Соединяется трос с хвостовиком сварочным способом (другие способы соединения неприемлемы). На второй конец проволоки присоединяется цанговый патрон, который можно взять с другого электроинструмента.
Достоинств у самодельного гибкого вала под шуруповерты и дрели достаточно много, но самым главным является низкая его стоимость. Применив такую насадку один раз для работы, можно узнать, в чем ее основное достоинство, и зачем производители придумали это приспособление. Простота изготовления насадки в виде гибкого вала на дрель самостоятельно способствует тому, что ее интереснее сделать своими руками, чем купить в интернете или магазине инструментов.

Публикации по теме

Поделиться с друзьями:

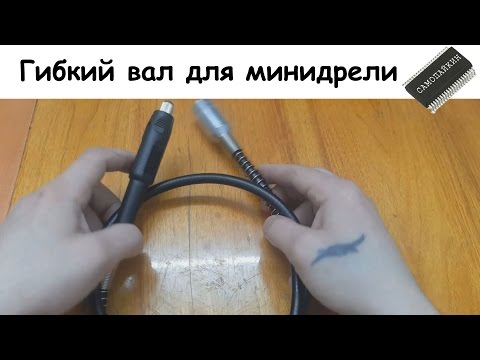

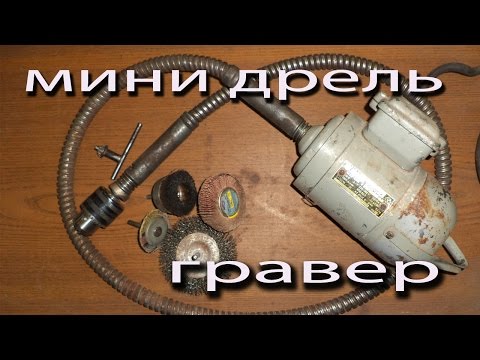

Как сделать гибкий вал для дрели

Гибкий стержень для дрели или шуруповерта, вещь, используемая крайне редко. Однако, если вам нужно просверлить отверстие, или вкрутить шуруп в труднодоступном месте, куда отвертка не подходит, этот инструмент лучше иметь под рукой. Даже если буровая площадка открытая, но расположена, например, под потолком, лучше и удобнее держать на весу легкую ручку гибкого вала, чем всю дрель, которая весит немало. В этом случае его можно подвесить за прикрепленные лямки где-нибудь рядом, и спокойно просверлить или прикрутить вал. Кроме того, гибкий вал идеально подходит для расточной машины или гравера.

Если у вас есть гравер, и вы любите, например, заниматься резьбой по кости, дереву или камню, то этот инструмент будет работать намного быстрее и удобнее. Но при изготовлении гибкого вала есть один нюанс, необходимо определить, для какого инструмента вам нужен гибкий вал. Если, например, для дрели или шуруповерта, то лучше использовать тормозной трос от мотоцикла (или аналогичный), а если для станка или гравера, то здесь удобнее будет велосипедный трос. Гибкий вал, изготовление которого я опишу ниже, я собрал для мощной электродрели, а потому использовал мотоциклетный тормозной трос. Недавно приобретенный мною гравер тоже тянет – можно и шлифовать, и резать, и сверлить, но в процессе работы обороты падают и двигатель гравера быстро нагревается. Оно и понятно, для такой маленькой машинки мотоциклетный трос тяжеловат. Так что для него при случае соберу гибкий вал полегче и потоньше из велосипедного троса… Не скрою, процесс изготовления довольно долгий, но в то же время интересный.

Потребуется

• Два подшипника от старых роликовых коньков (или похожих по размеру).

• Стальной трос в защитном рукаве от мотоцикла (или от велосипеда).

• Металлическая трубка, соответствующая диаметру наружного диаметра подшипников.

• Деревянная ручка от старого паяльника (или аналогичная деревянная трубка).

• Стальной стержень для вала, на который впоследствии будет устанавливаться картридж.

• Цанговый патрон с внутренним отверстием для выбранного вала.

• Трубка металлическая, диаметром под внутренний диаметр подшипников.

Инструменты и расходные материалы, необходимые для работы:

• Паяльник, олово и флюс.

• Борный станок или гравер с пильным диском и сверлом 3 мм.

• Плоскогубцы.

• Клей Seconds с содой.

• Изолента.

• Нож.

• Ножницы.

• Солидол и моторное масло.

Изготовление гибкого вала

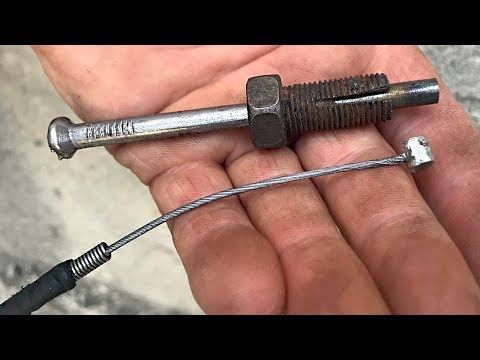

Прежде всего подготовьте кабель. Его необходимо вытащить из защитного рукава. Чтобы он не растворился, когда будем срезать ограничительную пломбу, ее надо припаять оловом. Намазал флюсом, нагрел, пропитал оловом, отрезал.

Вытаскиваем из рукава. На любом тормозном тросе с другого конца есть резьбовой стержень для регулировки тяги. Отрезаем от него нить, так, чтобы остался небольшой отрезок, сантиметра полтора. Далее к этому отрезку припаиваем металлическую трубку, на которую в дальнейшем будем ставить подшипники. Также промазываем флюсом спаянные поверхности, надеваем трубку на кусок, кидаем в трубку кусок олова и прогреваем паяльником до тех пор, пока олово не расплавится и не растечется по всем смазанным поверхностям.

Пока трубка с припаянным кабелем остывает, подготовим стержень для патрона. Я взял его с CD-привода. Но можно любой подходящий калибр. Подгоняем этот стержень под внутренний диаметр трубки, наматывая на него изоленту до достижения нужного калибра.

Вставляем стержень в трубку, промазывая его клеем.

Когда клей внутри схватится, соединение получится не хуже, чем из пайки, это видно на видео. .. Далее подготовим корпус держателя. Для этого я взял алюминиевый корпус от флакона духов – он почти идеально подходит под подшипники. Просверливаем в торце корпуса отверстие для выхода штока для картриджа.

Ставим подшипники на трубу с кабелем. Подшипники у меня встали четко, но для верности я еще капнул клея, для пущей надежности.

Далее так же подгоняем подшипники под корпус с помощью изоленты.

Внутрь корпуса наносим клей, и вставляем трубку с надетыми на нее подшипниками. Подшипники располагают так, чтобы оставались свободные края корпуса. Около сантиметра.

Не забудьте капнуть каплю масла на подшипники. Внимательно следим, чтобы клей не попал в подшипниковый механизм, иначе вся проделанная работа пойдет насмарку! Я использовал клей Cosmo CA-500.200 – оторвать что-то склеенное им крайне сложно, поэтому предпочел припаять… Итак, корпус вала готов. Осталось прикрепить деревянную часть рукоятки с тросовой втулкой.

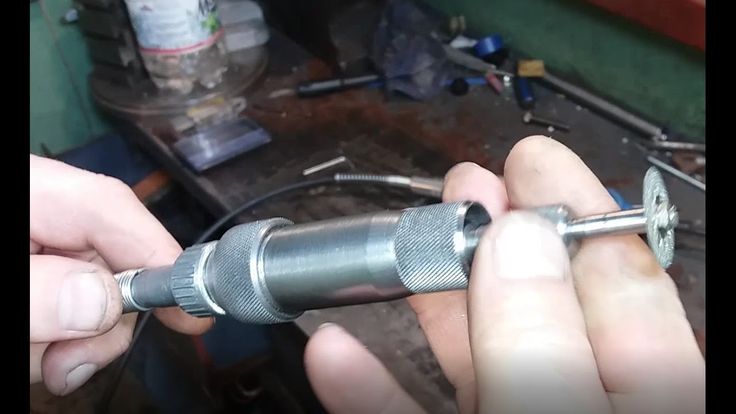

Продеваем втулку в деревянную ручку, фиксируем клеем внутри ручки. Далее обильно смажьте трос солидолом.

Продеваем его в ручку с втулкой и крепим, опять же, клеем, деревянную ручку к алюминиевому корпусу.

Установите цанговый патрон.

Если полученный гибкий стержень планируется использовать только для дрели или шуруповерта, то дело сделано – закрепляем торчащий конец троса в патрон дрели, и пользуемся с удовольствием!

А если вы делали вал для гравера из тонкого велосипедного троса, то и для картриджа нужно сделать жесткую защиту, чтобы эластичный трос не болтался. Каждый гравер имеет колпачок на резьбе под картриджем. Эта крышка снимается и при необходимости на это место накручивается пластиковый патрон с тросиком гибкого вала. Нужна резьба, как на крышке, кусок пластиковой трубы, в которую входит резьба, и сужающийся конец, в который мы будем продевать кабельную муфту. Нет ничего сложного; склейте все детали между собой, наденьте кабельную муфту, зажмите конец кабеля в цанговом патроне и намотайте получившийся колпачок на корпус гравера.

Он не позволит вращающемуся стальному тросу забрызгать латунный цанговый патрон. Сделал гибкий стержень для дрели, но чтобы наглядно показать как им пользоваться с гравером, сделал еще вот такой защитный колпачок.

Такой вал не займет много места при хранении – его легко скрутить в кольца и повесить на гвоздик в сарае или кладовке, а в нужный момент поможет проделать дырку в труднодоступной -дотянуться до места или закрутить там шуруп.

Посмотреть видео

Гибкие валы, дремель и буровой инструмент

Последнее обновление: 21. 07.20, 13.04.20, 10.05.17 часто:   Вы можете использовать быстроразъемные наконечники, молотковые наконечники, ленточно-шлифовальную машину Wolf, резцы с прыгающими кольцами и т. д.  с ГИБКИМ ВАЛОМ HARBOR FREIGHT!  Вы просто снимаете наконечник и надеваете другой инструмент. Я знаю, что это правда, потому что я использую эти насадки с моими гибкими валами HF! Посмотрите мое видео: Как снять наконечник с гибким валом и многое другое!

Как ювелир я считаю, что мой гибкий стержень незаменим! Я использую его для сверления, вырезания посадочных мест в каменной оправе, шлифовки, полировки, шлифовки, придания формы металлу, резьбы, создания витой/причудливой проволоки и т. д. Вы также можете приобрести различные насадки, которые еще больше расширят возможности гибкого вала. , например, устройство для изготовления прыгающих колец, резчик воска, система сверления жемчуга и камня и т. д. Вы даже можете превратить свой гибкий вал в сверлильный станок! Читайте дальше…

Contents

Micromotors usually cost a bit (or a lot ) больше, чем гибкие валы. Как правило, они меньше по размеру и их легче транспортировать. Зачастую они и тише. Большинство микромоторов имеют регулятор скорости, а также регулятор скорости с ножной педалью. Двигатель находится в наконечнике, поэтому более дешевые микромоторы могут нагреваться и делать их использование неудобным. Кроме того, вам не нужно сверлить в воде, как при сверлении жемчуга или камней, с помощью микромотора, поскольку в наконечнике есть электрические соединения.

Микромоторы БЫСТРО! Поскольку у них нет внутреннего металлического стержня, как у гибкого стержня, кабель мягче и намного гибче. Как правило, они также более прочные машины, чем гибкий вал, и отлично подходят, если вы часто используете молотковый наконечник. Микромоторы работают более плавно, чем гибкий вал. Если вы ищете универсальное, доступное (почти) гибкое древко, подумайте о серии SR от Foredom (см. ниже).

Бесщеточный микромотор Foredom

До 50 000 об/мин.

Вы НЕ МОЖЕТЕ использовать наконечник с гибким валом с микромотором, поскольку наконечник микромотора ЯВЛЯЕТСЯ двигателем, а с гибким валом двигатель находится в другой части (эта тяжелая цилиндрическая штука!). Таким образом, если вам нужен молотковый наконечник или быстроразъемное соединение, вам нужно будет приобрести их в дополнение к вашему микромотору.

  Комплект высокоскоростного микромотора Foredom

Занимает меньше места, более портативный. Очень гибкий шнур. Мотор в наконечнике.

До 38 000 об/мин.

Комплект портативного микромотора Foredom

Занимает еще меньше места и очень портативный! Аккумулятор.

0-30 000 об/мин

    A Dremel

Для меня самые большие различия между Dremel и системой Flex Shaft заключаются в удобстве и системе удержания бит. В Dremel используется цанговая система, а в гибком валу используется ключ с зажимным патроном или быстросъемный метод для удержания бит и боров. С цангами вам придется заменить цангу, если ваша бита не подходит. Это требует много отвинчивания, замены цанг и повторного завинчивания. Существуют также патроны без ключа, которые открываются и закрываются путем поворота, и вы также можете приобрести мини-адаптер для патрона без ключа (см. ниже), чтобы использовать биты с различной шириной стержня.

  Цанги Dremel

Регулировка раскрытия кулачков с помощью гибкого стержня включает открытие или затягивание регулируемой внутренней цанги с помощью ключа для зажимного патрона .

  Ключ патрона

  Наконечник с гибким стержнем и ключом патрона.

Быстросменные наконечники еще проще, но требуют, чтобы все насадки были размером 3/32″. Вы можете приобрести цанговую вставку (мини-адаптер для бесключевого патрона ) для больших или меньших бит, которые подходят к регулируемым губкам гибкого вала.

  Миниатюрный переходник для бесключевого патрона

Быстросменный наконечник

У Dremel, вероятно, больше дополнительных насадок и принадлежностей, чем у гибкого вала. Есть насадки для фрезера Dremel, пилы, пылесосы, круглые фрезы и даже насадка для ухода за когтями!

С точки зрения комфорта работать с гибким валом легче, чем с Dremel, если только у вас нет насадки для гибкого вала. Есть также различия в двигателях и колебаниях крутящего момента, о которых я, возможно, когда-нибудь расскажу!

• Дремель.  Выберите тот, мощность которого необходима для металлообработки. Мой гибкий вал Foredom оснащен двигателем мощностью 1/6 л.  с. (и работает до 18 000 об/мин — назад и вперед.   Вам понадобится что-то, по крайней мере, с такой же мощностью. Вам также нужен инструмент, который может работать некоторое время без перегрева

 Dremel 9100-21 Forti-Flex

Дополнительные аксессуары  (дополнительно)  – У Dremel есть миллион насадок, которые Я НЕ ОХВАТЫВАЮ на этой странице.

Dremel 225-01 Насадка для гибкого вала —  Превращает ваш Dremel в гибкий вал.

Dremel 220-01 Рабочая станция с вращающимся инструментом . Эта установка имеет держатель гибкого вала, сверлильный станок и держатель инструмента. Сверлильные станки хороши, когда вам нужно точное сверление. Пресс удерживает дремель (или гибкий вал) устойчиво и перпендикулярно для точного сверления отверстий.

  Dremel 220-01 Рабочая станция с вращающимся инструментом — см. выше.

*Примечание. Независимо от типа гибкого вала вы всегда должны оставлять бит в цанге. Это защищает челюсти от повреждений.

• Гробет

• Торговая марка Grizzly

• SE 979FSG

•   Гибкий вал Harbour Freight
• и еще

Базовая установка. Недорогой. У меня есть несколько, которым больше 10 лет. Техническое обслуживание является ключевым. Обновите педаль, если вы можете себе это позволить. Это довольно паршиво. На этой машине нет реверса, но это не имеет большого значения. Я использую это для аксессуаров с гибким валом, таких как ленточная шлифовальная машина и резак для переходных колец. Мой Foredom — моя ежедневная рабочая лошадка.

Их множество, и некоторые из них предназначены для очень специфических целей, например,  Foredom Power Graver — только для гравировки. У меня есть Foredom серии SR , Power Graver и 3 гибких вала Harbour Freight. Посетите страницу Foredom с заголовком:   «Какой Foredom мне подходит?» Обратите внимание, что SR Series — хороший универсальный выбор для большинства приложений. Серия LX с высоким крутящим моментом и низкой скоростью отлично подходит для питания молоткового наконечника, если вы используете его МНОГО. TX серии имеет высокий крутящий момент и высокие и низкие скорости. Подходит для резьбы по камню, деревообработки и т. д.

• Foredom – Foredom имеет три типа регуляторов скорости: 1. Ножной в пластиковом корпусе, 2. Ножной в металлическом корпусе, 3. Настольный циферблат работает в пластиковом корпусе. Есть куча Handpieces на выбор тоже. Обычно для нового покупателя покупка набора может сэкономить деньги и путаницу. Узнайте больше о гибких валах Foredom на веб-сайте Foredom и на PepeTools. com.


Foredom Classic и набор для ювелира Отличный набор для начинающего ювелира. Я использую этот мотор SR серии уже 15 лет!

Гравер Foredom Power Graver Предназначен для гравировки и закрепки камня.

Дополнительная информация

• Посетите сайт Энди Купермана:   Тайны гибкого вала раскрыты , чтобы получить более подробную информацию о гибких валах. Обязательна к прочтению тем, кто хочет приобрести гибкий вал!
• Вот доска в ювелирных мастерах: Flexshaft; Какой купить.
• Вот книга о гибком стержне и максимальном его использовании: Максимально эффективное использование гибкого стержня Карен Кристианс.
• У Ганоксина:   Сравнение украшений с гибкими валами. Обсуждение.
• Статья Международного общества драгоценных камней о Для чего используется гибкий вал в ювелирном деле?

(некоторые также можно использовать с дремелем или дрелью)

PepeTools предлагает широкий ассортимент наконечников и принадлежностей. Проходи мимо!

Ножные педали/ножное управление/регулятор скорости

Я ищу новую педаль, которую могу порекомендовать. Мне действительно понравилась педаль Lucas Foot Pedal. Но я только что получил ХУДШЕЕ, самое Оскорбительное обслуживание клиентов, которое я когда-либо испытывал. Парень из службы поддержки, Дик (подходящее имя), читал мне сегодня лекции по телефону в течение 10 минут. Я случайно отменил счет, который они прислали мне (на Paypal), и в течение 14 минут он остановил заказ и отправил его им обратно. Доставка изначально стоила 5 долларов, а потом подскочила до 80.00. Я отправил 3 электронных письма, объясняющих, как я случайно удалил счет и, пожалуйста, не отменяйте заказ — 3 из них — которые он никогда не читал / не видел / или не удосужился понять. Я оплатил счет на Paypal. Но по какой-то причине он не мог понять, как собрать деньги. Он прислал мне 4 электронных письма, в которых обвинял и ругал меня за то, какой я плохой человек. Итак, я закончил с ними. Я заказываю один из ПепеИнструменты.

Foredom начали изготавливать педали из пластика, и это немного разочаровывает. Тонкий контроль теряется. Мне это не нравится — конечно, у меня может быть прикольный, поэтому я могу говорить только за то, что у меня есть. Но вы все равно можете купить их металлические педали онлайн. (Ах, поэзия). *** Версия Harbour Freight выглядит так: «Я хотел бы ехать немного быстрее, но, упс, я только что разогнался с 10 до 125 миль в час . Никакой тонкости. Однажды попользовавшись хорошей педалью, вы уже никогда не удовлетворитесь паршивой!!!!!

Foredom Metal Pedal

Foredom Пластик PEDA L

Пепетулы. (до инцидента с кошачьей мочой) Передний пластиковый.

   Я пытался купить этот недорогой на Amazon ( LineMaster T-21 ), но у него было несколько проблем – для меня. A. Не было никакой тонкости — от 0 до 100 миль в час — мы пропустили от 10 до 9.0 миль в час. Б. Слишком маленький. C. Штекерная система огромна, особенно по сравнению с ножной педалью.

Ручные регуляторы скорости

Компания Foredom также производит ручной регулятор скорости EM-1 , который я также не использовал. Рекомендуется для использования с двигателями моделей CC, S и SR (1/6 и 1/8 л.с.).

  Контроллер скорости Foredom

На этой странице в Amazon есть набор ножных педалей (и гибких валов), которые, как я полагаю, будут работать и с гибким валом.

Быстросменные наконечники

Зачем нужен быстросменный наконечник? Потому что это намного быстрее, чем использование сверхраздражающего патрона, который идет в комплекте с традиционным наконечником. Оправки с хвостовиком 3/32″ и сверла просто вставляются и выдвигаются одним щелчком фиксатора. Помните: здесь я не очень ленивый (просто хороший способ сказать, что я ленивый).



Быстросменный наконечник Foredom H.18

Быстросменный наконечник Foredom H.18

Эти наконечники подходят только для одного размера хвостовика – 3/32″. Но вы можете приобрести мини-адаптер для бесключевого патрона для бит меньшего или большего размера.

Наконечники молотка

Foredom производит наконечник молотка . Они используются для закрепки камня и других вещей, таких как создание текстуры, а теперь, благодаря Lion Punch Forge , их можно использовать для гравировки!

Молоткообразный наконечник Foredom

Christopher Anderson от 9Компания 0112 Lion Punch Forge создала очень недорогой адаптер для превращения вашего молоткового наконечника в гравировальную машину. Приобретайте либо через него либо PepeTools .

Кристофер Андерсон из компании Lion Punch Forge создал очень недорогой адаптер, который превратит ваш молотковый наконечник в гравировальный станок. Приобретайте либо через него либо PepeTools .

Наконечник молотка Foredom H.15-D . С моими меньшими руками (по сравнению с мужскими!), этот наконечник работает лучше для меня с Переходник кузнечного штампа Lion . Пружина почему-то делает его менее громоздким. Оба молотковых наконечника отлично подходят для закрепки камней и других применений.



Прочие рукоятки

  Ручка Foredom Slim Line H.28 . Тоньше стандартного H.30.

Foredom H.30 в СИНЕМ цвете !

   Если у вас есть гибкий вал европейского типа с валом со шлицевым соединением и вам нужен молотковый наконечник для него, то это то, что вам нужно. Скользящее соединение наконечника молотка Foredom.

Различные насадки (только небольшой образец)

Некоторые дополнительные инструменты, которые можно использовать с гибким валом:

  Устройство для изготовления соединительных колец PepeTools 2 (JRM2). Это один из моих самых часто используемых инструментов!


  Ленточная шлифовальная машина

Не знаю, можно ли считать это насадкой, ну, это вроде как сверлильный станок Foredom. Они несут их по адресу Amazon, среди многих других поставщиков ювелирных изделий.

Приспособление для сверления жемчуга.   Быстро сверлить большое количество жемчуга. Используется наконечник Foredom #30 .

 Ужасный ключ Чака. На самом деле он называется:   Ключ для патрона с удобной ручкой.

(GRS Benchmate)   У Кейт Вульф есть отличное видео о том, как сделать токарно-винторезный станок с гибким валом . Она использует Matt Wax Centering Tool (см. Durmatt.com), GRS BenchMate и Wolf Collar на Наконечник №30 для превращения гибкого вала в станок для обработки воска.

 Также можно использовать держатель наконечника Foredom , если у вас нет GRS Benchmate.

Компания Durmatt (известная также как Matt) производит довольно много инструментов для работы с воском для гибкого вала, таких как Matt Mini Lathe, Trimmer, Reamer и т. д. Вы можете найти их в Интернете.

Foredom

   Стойка с двойным двигателем с гибким валом . Мне нравится держатель наконечника, хотя я редко пользуюсь своим. Удивительно, сколько гибких валов может использовать человек! Получите эти двойные держатели, потому что вы знаете, что в будущем вы купите еще один гибкий вал!

Вот еще одна подставка для мотора от Foredom:

  Двойная подвеска для мотора Foredom с креплением на основании — Эта подвеска поставляется с набором ДЕЙСТВИТЕЛЬНО КРУТЫХ аксессуаров, таких как следующие предметы. ТС, МНЕ ЭТО НУЖНО!!!

  Держатель бора ,   (ЭТО НУЖНО!)

Принадлежность держателя банки , (мне это не НУЖНО, но я возьму!)

1 Принадлежность НЕОБХОДИМОСТЬ)

  Кронштейн полки для Foredom System

(необходимость)

Магнитный рычаг для системы Foredom

(необходимость)

Handpiece Handpiece Foredom Lister-LEDS-LEAD-LEADB-1 ЗАМЕРИ для системы Foredom – (НЕОБХОДИМО)

Сделайте свой собственный:

 Мини-рамка для малярного валика и удлинитель в моей студии. Amazon несет мини-роликовую раму Wooster и удлинитель, как и 9.0112 Tru-Value Hardware и, я уверен, другие. Я использовал полоски старого ремня, чтобы прикрепить шест к столу. Изображение ниже расположено сбоку, чтобы занимать меньше места на этой странице.

 Кожаные полоски, привинченные к удлинителю и моему столу.

В прошлом я также прикреплял к потолку большие крюки и прикреплял эластичные шнуры, чтобы подвешивать гибкий стержень (в старой студии).

  Tekton Bungee Set от Amazon   Крюк National Hardware Hook от Amazon

Вот идея из Instructables с использованием дюбеля, крючка и крепления для сиденья велотренажера . Вы также можете взять кусок дерева 2X2, просверлить его под углом и приклеить дюбель или три.

Ручные дрели

Ручные дрели отлично подходят для сверления, но они не будут работать с большим количеством насадок. Если вы живете вне сети, вам нужно делать два отверстия в год и у вас ограниченные средства, эти дрели подойдут для базовой работы.

Инструменты торговой марки 75-5400 Ручная ручная дрель, похожая на старину.

ЕСЛИ вам нужна ручная дрель, купите самую прочную, которую вы можете себе позволить. Если они разбалансированы или шестерни некачественные, вы просто зря потратили свои деньги!

Если вы можете позволить себе модернизацию и у вас есть лишняя мощность, я бы купил электрическую дрель, дремель или гибкий вал. Раньше у меня была ручная дрель, и меня раздражал тот факт, что мне приходилось использовать две руки. Кроме того, это небольшая работа, а для ленивого ювелира вроде меня это нехорошо.

Возможно, у вас уже есть один из них в вашем гараже, сарае или сарае. Кажется, у большинства людей он есть. Вы можете использовать сверло при изготовлении ювелирных изделий, но его громоздкая форма и большой вес делают его менее чем идеальным для тонкой, детальной работы, если использовать его вместо гибкого стержня. Но дрель пригодится и для других целей, таких как сверление отверстий в древесине для изготовления предметов, просверливание отверстий под болты для ваших новых 6-дюймовых гильотинных ножниц (я люблю свои!) или изготовление прыгающих колец — быстро!

 6-дюймовые гильотинные ножницы PepeTool

Я недавно купил дрель DeWalt с батарейным питанием , когда я делаю тонну переходных колец и не хочу проворачивать намоточный станок . (Ха!)  Я также использую дрель скручивать проволоку, делать причудливую проволоку и, конечно же, сверлить отверстия, как упоминалось выше!

Вы также можете использовать большие полировальные круги, шлифовальные машины и другие насадки со сверлами. Только будьте осторожны, так как эти электродрели могут ускользнуть от вас! Вы, конечно, носите очки и маску, как вы делаете каждый раз, когда работаете с любым вращающимся инструментом????

   ( Wilton 11106 Wilton Bench Vise )  Зажмите дрель в большие тиски, и вы получите полировальный станок. Вы также можете прикрепить ножную педаль, чтобы иметь более точную настройку скорости. Убедитесь, что губки ваших тисков открыты достаточно, чтобы можно было вставить сверло. Кроме того, убедитесь, что переключатель включения/выключения не заблокирован губками тисков.

Никогда не полируйте цепь на большом вращающемся колесе. Дрель может захватить вас и цепь и нанести серьезную травму. Если вам нравятся странные, чрезвычайно болезненные проплешины, намотайте свои длинные, необремененные волосы на стержень дрели. Это может сделать даже маленький гибкий вал или дремель! Я был свидетелем того, как это происходит.

Вы можете обернуть сверло кожей или приобрести /изготовить защитные губки для тисков. У меня есть самодельное видео о том, как сделать магнитные защитные челюсти (среди множества других вещей). Он называется «Странный фильм: советы, хитрости и безумие в ювелирной мастерской».

Посмотрите мое видео: Максимальное использование устройства для создания прыгающих колец, чтобы узнать о другом применении гибкого вала!

См. также: Как сделать переходные кольца (около 10 минут видео), для демонстрации того, как я использую тиски и дрель.

НАДЕВАЙТЕ КОЖАНЫЕ ПЕРЧАТКИ  при использовании дрели для изготовления прыжковых колец!!!!!! НЕТ СВОБОДНЫХ украшений , свободные, струящиеся рукава и т. д.   Свяжите дреды (или другие типы длинных волос)!

Я еще не сталкивался с ситуацией, когда мне понадобились штифтовые тиски. Я использовал свою спиральную ручную дрель один или два раза – из любопытства. Возможно, я бы воспользовался им, если бы отключилось электричество, но если бы это произошло, я бы не смог достаточно хорошо видеть (без света), мой рассол был бы холодным, и я был бы занят поиском наших свечей и лагерные фонари. Думаю, я бы взял перерыв в работе с Kindle (люблю свой Kindle Paperwhite ), выпейте коктейль и погладьте кошку.

Если вам не нужно много сверлить И ваш материал мягкий (например, необожженный полимер или металлическая глина), вам подойдут штифтовые тиски. Если сверлите толстый металл, большие отверстия или скручиваете проволоку больше 22 калибра, забудьте об этом. Вместо этого возьмите гибкий вал.

ЕСЛИ вам необходимы тиски для штифтов, я голосую за спиральную ручную дрель вместо тисков с поворотной головкой . Я полагаю, что спиральные тиски, по крайней мере, используют некоторую механическую энергию. Вы нажимаете на него, и бита вращается. Тиски с поворотной головкой — это, по сути, держатель для проволоки, а затем вы вращаете тиски в руке. Я думаю, что вы могли бы так же легко зажать проволоку в тисках, а затем скрутить ее плоскогубцами. Я НИКОГДА не использовал свой. Я использовал спиральные тиски один или два раза.
