Ножницы гидравлические комбинированные НГК-80 – Спрут-С
Назначение

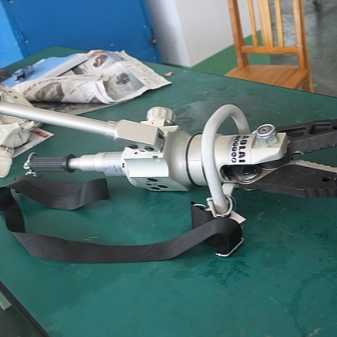

Ножницы комбинированные предназначены для разрезания листового металла, перерезания арматуры из стали и тонкостенных труб, перемещения и удержания плит, блоков, их обломков при проведении спасательных и аварийно-восстановительных работ в зонах чрезвычайных ситуаций.
Характеристики
Благодаря наличию на концах лезвий «плоских участков», этим инструментом удобно раздвигать узкие щели. Для осуществления функциии стягивания ножницы используются совместно с комплектом тяговых адаптеров с крюками или с комплектом тяговых цепей.
Технические характеристики
- Номинальное давление, МПа (кгс/см²)
- 80 (800)
- Максимальная сила резания, кН (тс)
- 380 (38)
- Максимальная стягивающая сила, кН (тс)
- 98,0 (9,8)
- Максимальная расширяющая сила, кН (тс)
- Диаметр перерезаемого прутка из стали с пределом
- прочности 475 МПа,мм
- 65,0 (6,5)
- Разведение концов лезвий, мм
- 30
- 350
- Масса, кг, не более
- 13,0
- Габаритные размеры (ДxВxШ) мм
- 776х200х168
- Наличие встроенной подсветки*
- +
* Комплектация ножниц рукояткой с встроенной подсветкой делается по желанию заказчика.
При сравнении характеристик ножниц НГК-80 и НГУ-80 с требованиями ГОСТ 50985-96 «Ножницы комбинированные», видно что масса и габариты наших инструментов менее требований к ножницам 1-го класса, в то время как функциональные характеристики: сила резания, стягивающая сила, раскрытие лезвий – соответствуют требованиям для более тяжелых и крупных комбинированных ножниц 2-го класса.
sprut-s.ru

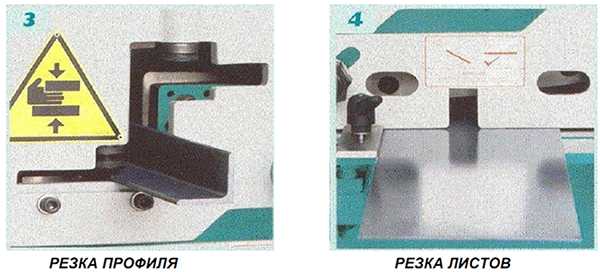

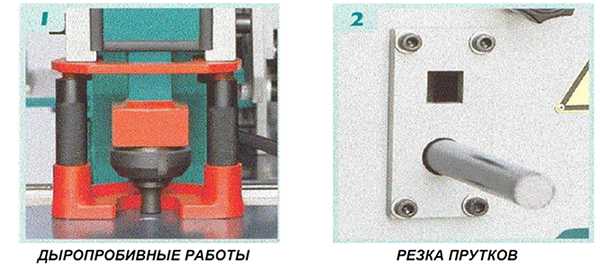

| IW Серия | IW 45 | IW 55/110 | IW 110/180 | IW 55 BTD | IW 80 | IW 80 BTD |
|---|---|---|---|---|---|---|
| НОЖ ДЛЯ ПЛОСКИХ ПРУТКОВ | ||||||
| Плоские | 300×12 | 300×15 | 600×15 | 300×15 | 450×15 | 450×15 |
| Плоские | 200×15 | 200×20 | 400×20 | 200×20 | 300×20 | 300×20 |
| Резка под углом | 60×10 | 60×15 | 100×15 | 60×15 | 80×15 | 80×15 |
| Длина лезвий | 305 | 305 | 605 | 305 | 475 | 475 |
| Рабочая высота | 1010 | 890 | 1040 | 890 | 1032 | 1032 |
| НОЖ ДЛЯ РЕЗКИ УГОЛКА | ||||||
| Угол секции (900), мм | 80 × 80 × 8 | 120 × 120 × 10 | 152 × 152 × 13 | 120 × 120 × 10 | 130 × 130 × 13 | 130 × 130 × 13 |
| Угол секции (450), мм | 60×60×6 | 70×70×7 | 70×70×7 | 70×70×7 | 70×70×7 | 70×70×7 |
| Рабочая высота, мм | 1020 | 1100 | 1260 | 1100 | 1228 | 1228 |
| НОЖ ДЛЯ РЕЗКИ ПРУТКОВ | ||||||
| Круглые, мм | 25 | 40 | 50 | 40 | 45 | 45 |
| Квадратные, мм | 22 | 40 | 50 | 40 | 45 | 45 |
| ВЫСЕЧКА | ||||||
| Толщина, мм | 7 | 10 | 13 | 10 | 12 | 12 |
| Ширина, мм | 40 | 42 | 52 | 42 | 52 | 52 |
| Глубина V 90, мм | 50 | 90 | 90 | 90 | 90 | 90 |
| Рабочая высота, мм | 1010 | 960 | 1040 | 960 | 1028 | 1028 |
| ПЕРФОРАЦИЯ | ||||||
| Мощность, т | 45 | 55 | 110 | 55 | 80 | 80 |
| Диаметр при макс. толщине, мм | 027×13 018×18 | 040×10 020×20 | 040×20 028×28 | 040×14 020×20 | 040×14 024×24 | 040×14 024×24 |
| Глубина горловины, мм | 160 | 250 | 610 | 500 | 300 | 510 |
| Ход, мм | 21 | 60 | 80 | 60 | 70 | 70 |
| Рабочая высота, мм | 1010 | 1080 | 1240 | 1080 | 1195 | 1195 |
| Мощность двигателя, кВт | 2,2 | 5 | 11 | 5,5 | 11 | 11 |
| РАЗМЕРЫ СТАНКА | ||||||
| Длина, мм | 1460 | 1480 | 2560 | 1480 | 1950 | 1950 |
| Высота, мм | 1400 | 1780 | 2250 | 1780 | 2025 | 2025 |
| Ширина, мм | 560 | 560 | 700 | 1450 | 1782 | 1782 |
| Вес, кг | 810 | 1300 | 3750 | 1300 | 2700 | 2700 |
www.in-vent.ru
для экскаватора для резки металла, профессиональные комбинированные пресс-ножницы и аллигаторные
Специальное оборудование требуется при любом строительстве или демонтаже зданий и сооружений. Если в сооружении есть железные элементы, то незаменимым устройством оказываются гидравлические ножницы. Специфика данного вида оборудования различна и зависит от многих характерных особенностей.
Особенности
Гидравлические ножницы успешно показывают себя в резке арматуры, которая нужна для бетонных конструкций. Изделия из стали также не станут преградой для данного вида оборудования. Техническая конструкция гидравлических ножниц кажется сложной, но на самом деле она проста. Инструмент популярен в применении не только при строительных работах, но и в промышленном производстве.
Устройство имеет индивидуальные настройки, которые соответствуют целям использования. Есть виды, оснащенные автоматикой для подачи обрабатываемого материала.
За эту настройку отвечают гидравлические цилиндры. Из-за них автоматические системы обычно имеют очень большие габариты. Длина режущей кромки подобных видов достигает восьми и более метров.

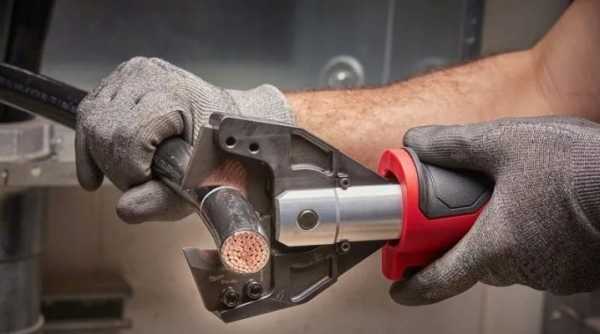

Если габаритное устройство ни к чему, можно выбрать вариант с ручными параметрами управления. Сфера использования такого оборудования уже, но ножницы можно использовать, например, для резки кабеля. Усилие предмету передается давлением, нагнетаемым при помощи внутреннего насоса.
Такая встроенная гидравлическая система передает достаточно мощное усилие, благодаря чему задача, связанная с резкой даже толстых кабелей, значительно упрощается.
При этом ручные приспособления характеризуются компактными размерами и повышенной мобильностью.

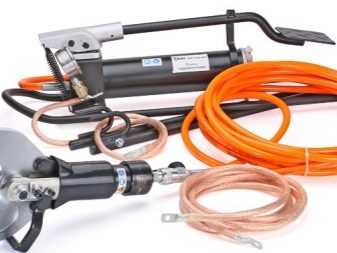

В области производства различных материалов используются ручные ножницы с выносным насосом. Инструмент подходит для резки изделий с особо большими габаритами. Давление к инструменту подается через длинную гибкую трубу. Эта отличительная особенность позволяет размещать разделяющую часть под абсолютно любым углом. Труд упрощается и благодаря возможности подключения любого нагнетающего аппарата.
С ножницами совмещаются как ручные насосы, так и большие станции стационарного типа.
Работа с металлом возможна и без специального разделяющего устройства. Разовые подрезы или раскрой тонких прутьев допускается и при помощи болгарки. Еще подойдут электрический лобзик и обычные резаки по металлу. О сфере применения гидравлических ножниц и принципах работы устройства поговорим далее.
Принцип работы
- Большой КПД преобразования усилий допускает развитие усилия для лезвия, равного нескольким тоннам. При этом собственная масса инструмента варьируется в пределах от 1 до 4 кг.
- Мобильность и автономность у аппарата выше в сравнении с ручными или электрическими устройствами.
- Качество реза лучше, так как его длина больше.
- Гидравлический привод безопаснее в сравнении с другими вариантами.
- Гильотинный тип ножей считается улучшенным вариантом по сравнению с рычажными инструментами.
- Лезвие движется с небольшой скоростью, поэтому процесс работы легче контролировать.
Это основные преимущества гидравлического инструмента. Быстрая и аккуратная работа немаловажна при раскрое листового железа. Особенно этот фактор актуален при детализированной резке толстых листов.
Разновидности
Вне зависимости от принципа работы, инструменты делятся на:
- ножевые;
- высечные.

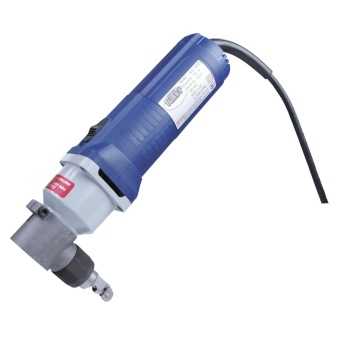

Первый вариант изделий оснащен двумя однолезвийными ножами. Такими ножницами можно обрезать только края обрабатываемого материала. Середину заготовки можно резать вырубными (высечными) ножницами.
Известны следующие виды гидравлических ножниц.

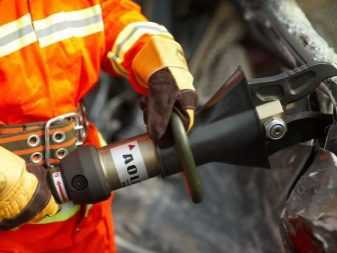

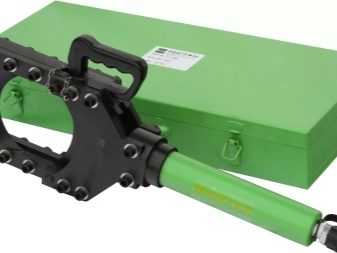

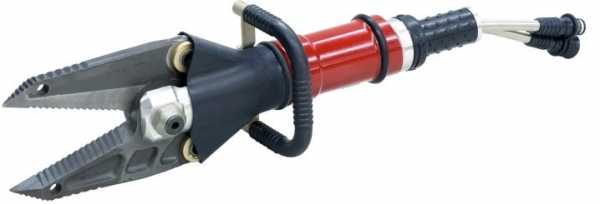

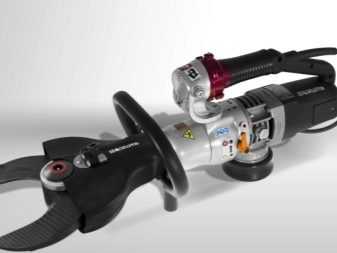

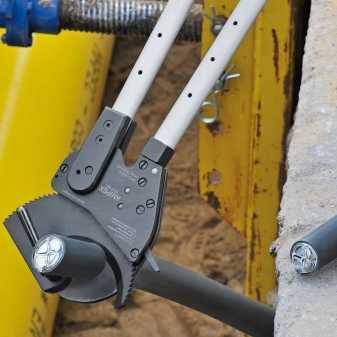

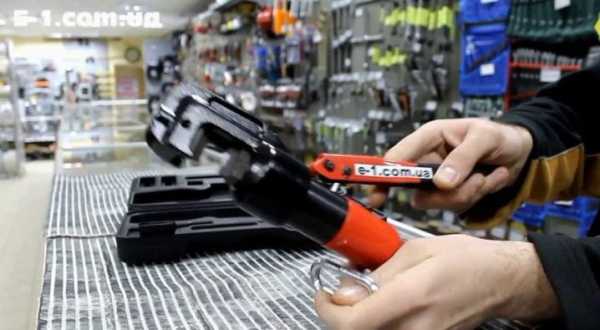

- Ручные применяются для тросов и арматуры. Инструмент нашел успешное применение при аварийно-спасательных работах. Ножницы используются при нарезке большого количества прутов и проволоки. Система ручных гидравлических ножниц отличается по исполнению острой части. Профессиональные инструменты бывают гильотинными и кромочными. Если первый вариант легко справится с пучками проволоки и кабелей, то второй пригодится в обработке листового железа.

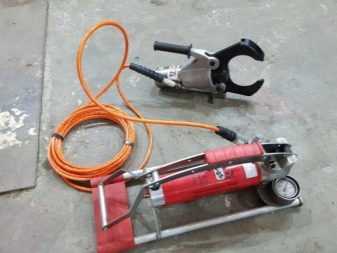

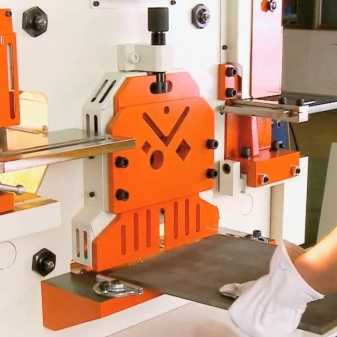

- Стационарные гидравлические системы подсоединяются к насосной станции. Инструментом можно разрезать любые металлические изделия разной толщины. Инструмент широко применяется в автомобильной производственной сфере. Устройства этого типа (пресс-ножницы) отличаются самыми габаритными размерами.

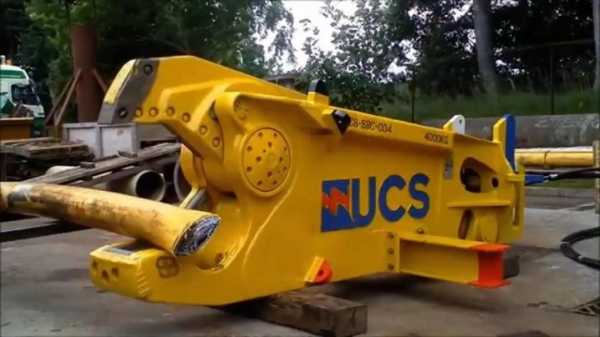

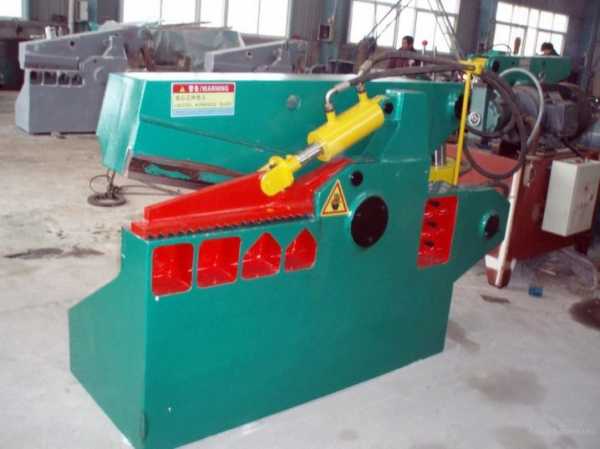

- На металлургических комплексах применяются аллигаторные или сортировочные ножницы. В этих вариациях разрезная часть вращается относительно ручек, что делает инструмент очень практичным в работе. Разновидности данных моделей отличаются способом подачи давления. Есть варианты с плунжерными насосами, а есть изделия с внешней компрессорной станцией.
Рекомендации по выбору
Эксплуатационные и технические характеристики большинства гидравлических вариаций отличаются универсальностью. При обработке заготовок важно учитывать толщину материала. Форма рабочей части изделия подбирается исходя из сферы его использования. При выборе особое внимание необходимо уделить габаритам и массе самих ножниц.
Гидравлические инструменты имеют основные эксплуатационные параметры, на которые можно опираться при выборе орудий труда для резки металла, резины, бетона, шин:
- максимально возможный показатель силы реза, исчисляется в кН или тоннах;
- промежуток между режущими лезвиями в мм;
- сила разжима, исчисляется в кН;
- тяговое усилие в кН;
- параметр перемещения тяги в мм.
Комбинированные ножницы, предназначенные для вскрытия конструкций, бывают оборудованы дополнительной педалью. Она сбрасывает давление в рабочей помпе. Если инструмент длительное время простаивал, эта деталь может неправильно сработать.
Работа с этим видом инструмента должна начитаться с обязательной проверки педального оборудования.

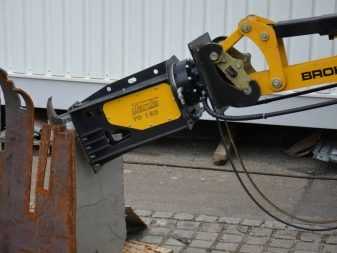

Классические гидравлические ножницы могут резать профиль сечением около 100 мм. Инструмент подходит не только для металлопроката, но и может быть использован в качестве навесного оборудования экскаватора. Существуют пожарные или кабельные гидравлические ножницы, их используют соответствующие службы. Инструмент с ножами, работающими по типу гильотины, нужен для нарезки арматуры, проволоки или кабеля. Разрезы, сделанные подобными изделиями, отличаются хорошим качеством, даже если тросы достаточно толстые. Данные варианты устройств отличаются способом смыкания лезвий.
Промышленными ножницами можно обрабатывать материалы длиной до 60 см и высотой до 35 см. Инструмент подключается к платформе, которая приводится в работу электрическим двигателем мощностью от 5 кВт.
Чтобы выбрать ножницы для дома необходимо учесть:
- местоположение режущих кромок;
- форму лезвий;
- режущую особенность инструмента;
- мощность модели;
- удобство для использования в конкретной ситуации;
- присутствие базовой защиты.
Для единичной резки вовсе не обязательно тратиться на дорогую модель.
Инструкция по эксплуатации
Перед началом использования изделия необходимо выполнить ряд следующих рекомендаций.
- Каждый инструмент поставляется в комплекте с сопроводительной документацией, которую необходимо предварительно изучить.
- Новые модели обычно имеют защитную смазку, которую нужно удалить с поверхности лезвий.
- Цилиндр нужно проверить на уровень масла, а всю пневмоконструкцию необходимо правильно объединить в единую систему. Если масла в помпе нет, его следует долить, применяя только подходящие технические сорта. Рекомендации по выбору смазочного материала содержатся в технической документации производителя.
При неправильном подборе смазки работоспособность инструмента никто не гарантирует. Это может сказаться и на сокращении срока использования гидравлических ножниц.
При эксплуатации изделия необходимо придерживаться следующих правил:
- нормативные характеристики инструмента должны соответствовать толщине обрабатываемого материала или быть больше;
- замена смазочных материалов в помпе должна производиться не реже одного раза в год;
- при возникновении аварийных ситуаций, резка должна быть немедленно прекращена;
- большая часть орудий труда гидравлического типа подлежит ремонту, после которого допускается их повторное использование.
Чтобы воспользоваться обычными гидравлическими ножницами, работнику не требуется специального обучения, он просто должен изучить специфику конструкции.
Еще важно знать общие правила техники безопасности. При эксплуатации инструмента важно учесть:
- правильное положение инструмента, особенно его рабочей части;
- особенности обработки антикоррозийными составами во время долгого хранения;
- обязательную очистку подвижных частей перед началом работ.
Обзор модели гидралических ножниц по металлу смотрите далее.
stroy-podskazka.ru

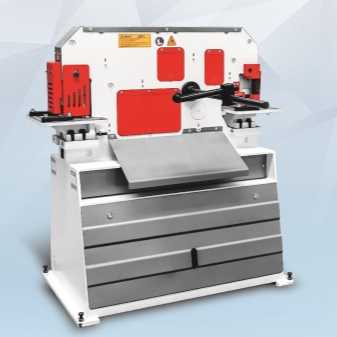

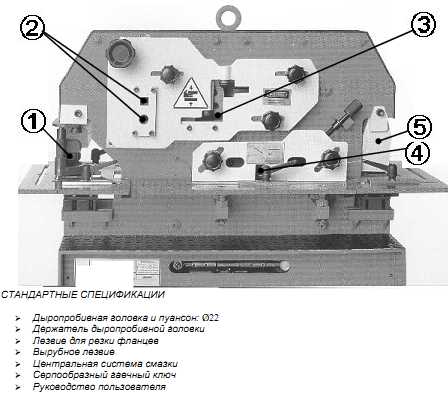

Комбинированные гидравлические пресс-ножницы Proma HEP-602
Комбинированные гидравлические пресс-ножницы Proma HEP-602 предназначены для резки материалов различного сечения: листовой металл, кругляк, квадрат, профиль, уголок, швеллер, арматуру и многое другое. Управление резкой осуществляет мощный гидравлический привод с усилием до 60 Тн.
| Название | Значение |
|---|---|
| Потребляемая мощность, кВ | 4 |
| Масса PROMA HEP-602 , кг | 1440 |
| Размеры (LxWxH), мм | 1520x950x1780 |
| Усилие, Тн | 60 |
| Резка листовой стали |   |
| Максимальная толщина листа, мм | 200×20 |
| Максимальная ширина листа, мм | 300×15 |
| Длина ножа, мм | 317 |
| Резка под углом, мм | 80×10 |
| Рабочая высота, мм | 955 |
| Рубка проката |   |
| Круг, мм | 40 |
| Квадрат, мм | 35 |
| Резка под углом |   |
| Рубка уголка под углом 90, мм | 120x120x12 |
| Рубка уголка под углом 45, мм | 80×8 |
| Рабочая высота, мм | 1110 |
| Пробивка отверстий |   |
| Диаметр х максимальная толщина, мм | 28×15 |
| Диаметр х толщина, мм | 38×11 |
| Максимальный диаметр х толщина, мм | 110×3 |
| Длина пуансона, мм | 55 |
| Частота ударов в мин (шаг 20 мм), мм | x25 |
| Глубина зева, мм | 220 |
| Рабочая высота, мм | 955 |
| Высечка |   |
| Толщина, мм | 10 |
| Ширина, мм | 42 |
| Глубина, мм | 100 |
| Рабочая высота, мм | 955 |
| Дополнительное оборудование |   |
| Ножи для резки U-I профиля, мм | 80×45 |
| Ножи для резки Т профиля, мм | 80×9 |
| V-образные ножи, мм | 100x100x10 |
| V-образная призма. Макс. гибка профиля, мм | 100×12 |
| Пуансон. Глубина, мм | 110 |
| Пуансон. Максимальные размеры, мм | 20×12 |
Отзывы о PROMA HEP-602:
Отзывов пока нет, но ваш может быть первым.Оставить отзыв
