Гидравлический домкрат как работает – Устройство гидравлического домкрата: принцип работы, схема механизма

alexxlab | 13.09.2019 | 2 | Разное

Содержание

Устройство гидравлического домкрата: принцип работы, схема механизма

Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

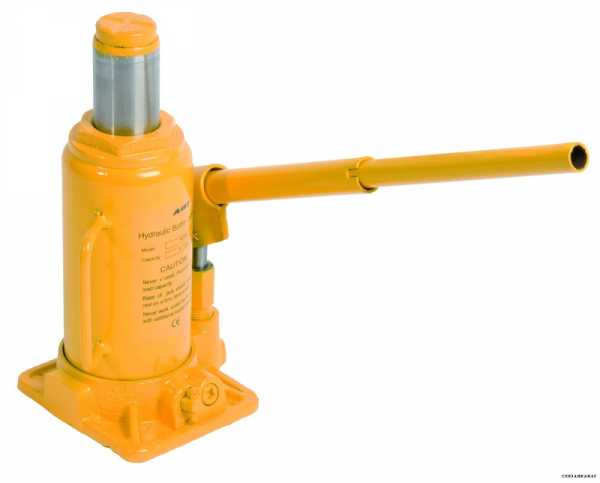

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Обратите внимание!

С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

  • бутылочный и подкатной;
  • зацепной;
  • ромбовидный;
  • гибридный.

У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

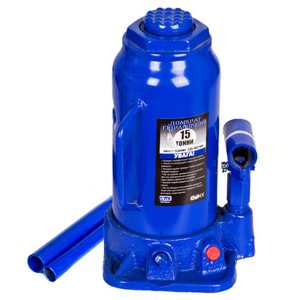

Бутылочный домкрат в действии

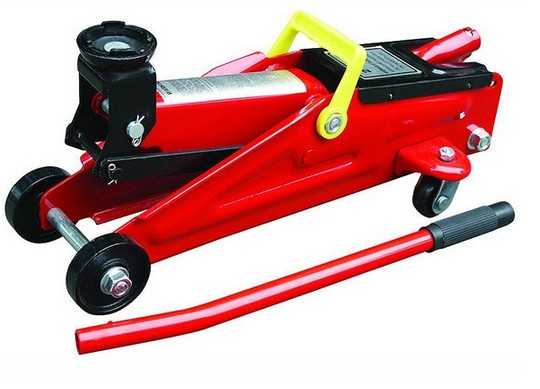

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Обратите внимание!

Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

На заметку!

Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

  • масло, которое заливают в цилиндр, является рабочей жидкостью;
  • рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
  • первоначальное усилие создается с помощью ручного, плунжерного насоса;
  • чтобы привести в движение плунжер, нужно переключить рычаг.

Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Важно!

Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

kolesa.guru

принцип работы, виды, преимущества и недостатки

Подъем грузов является не такой простой, как может показаться на первый взгляд, операцией. Здесь, как и при решении любой другой задачи, необходимо использовать правильный подход. Не каждое оборудование может быть использовано для этой цели. Чаще всего применяются гидравлические домкраты, которые не только обладают прекрасной грузоподъемностью, но и обеспечивают более высокий уровень безопасности, нежели современные виды лебедок. Сам по себе гидравлический домкрат имеет довольно простое устройство, поэтому при желании его можно даже сделать своими руками.

Назначение и особенности устройства

Многие знают, что одними из первых к помощи домкрата прибегают автолюбители. Этот инструмент им требуется для того, чтобы поднять свое транспортное средство на определенную высоту, чтобы в подобном положении провести необходимые работы. Лучше всего с этой задачей справится именно

гидравлический домкрат, учитывая его большую грузоподъемность и отсутствие необходимости прилагать большие усилия для подъема груза.

Когда-то подобного рода задачи решали при помощи механических приспособлений подобного типа. Но шло время, и в определенный момент пришло понимание того, что возможности механики ограничены и нельзя создать высокое давление, какие бы усилия человек ни прилагал. На смену им пришли современные подъемные механизмы, в которых для работы используется масло. Благодаря этому веществу, которое находится в домкрате под давлением, можно с легкостью создать необходимое давление. Именно особенности конструкции позволяют им поднимать достаточно тяжелые грузы на различную высоту.

Встречаются такие приспособления, которые могут поднимать даже грузы весом в несколько тонн. Из этого следует, что домкраты можно использовать для подъема не только автомобилей, но и любых других элементов конструкций. Например, они прекрасно справятся с задачей по подъему плит фундамента или колонн.

Возвращаясь же к самому распространенному случаю применения домкратов, они позволяют на долгое время поднять и зафиксировать транспорт в нужном положении, благодаря чему можно спокойно заниматься решением возникшей задачи, например, выполнить балансировку колес автомобиля.

Их имеют в своем арсенале не только специалисты автомастерских, но и рабочие крупных нефтеперерабатывающих предприятий. Незаменимы эти помощники и на электростанциях. Постепенно с возможностями этих приспособлений познакомились и простые обыватели. За последнее время все чаще такие механизмы можно встретить в гаражах рядовых граждан. Примечательно, что эти механизмы могут функционировать как в горизонтальной, так и в вертикальной плоскости. Это поспособствовало еще большему распространению этих устройств в сфере строительства.

Конструкция гидравлического домкрата

Познакомившись с основными возможностями домкрата, можно перейти к рассмотрению его конструкции. В ней можно выделить три основных элемента:

  • Первым выступает жидкость, которая приводит в движение поршень. Обычно в качестве неё используется масло.
  • Также домкрат имеет корпус, который должен быть надежным. Для этого его чаще всего изготавливают из закаленной стали. Есть модели, у которых корпус выполнен коротким или длинным. Подобные различия обусловлены в первую очередь предназначением оборудования.
  • В корпусе, который выполняет функцию своеобразного цилиндра, ходит рабочий элемент, называемый поршнем. При необходимости винт с подъемной пятой можно вернуть в плунжер. Таким образом, можно регулировать максимальную величину подъёма.

Привести в действие подъемный механизм можно разными способами — рукой, ногой, или же он может работать в автоматическом режиме. Многие модели оснащены клапанами безопасности, не позволяющими рабочему органу совершать обратный ход.

Функция по подъему специальной площадки возложена на выдвижной цилиндр и подъемный механизм. Спустить ее можно при необходимости и в ручном режиме. Для этого нужно только повернуть ручку. Есть модели, в конструкции которых предусмотрены специальные колёса, делающие их мобильными. Обычно такие домкраты можно встретить в частных автомастерских. Есть в продаже и специальные удлиненные модели, с помощью которых можно поднимать на достаточно большую высоту большие грузы, например, автобусы.

Принцип работы домкрата

Разобравшись с тем, из каких элементов состоит домкрат, настала пора узнать, как работает это приспособление. На самом деле здесь нет ничего сложного. В основу работы положен принцип сообщающихся сосудов:

  • Первым делом устройство устанавливают на ровную твердую поверхность.
  • Далее, нужно нажать на специальный рычаг. Но прежде необходимо убедиться, что клапан на устройстве находится в закрытом положении.
  • Когда домкрат с грузом достигнет нужной высоты, подъем останавливают. В обратной ситуации, когда нужно опустить систему, используют клапан аппарата, который плавно вращают против часовой стрелки.

Таким образом, основным рабочим элементом в этом устройстве выступает специальный рычаг, обеспечивающий перекачивание масла. Во время движения оно начинает воздействовать на поршень, который, в свою очередь, производит подъём. Вернуться назад масло не может, поскольку этому мешают нагнетательный и всасывающий клапаны.

Домкраты можно использовать не только для подъема грузов. С их помощью можно выполнять запрессовку, гибку, а также другие смежные работы. При решении подобных задач должна быть установлена защитная резьба. Для более точного выполнения операции можно откалибровать усилие. Подобрать подходящее давление позволяют специальные манометры.

В этом и заключается принцип работы домкратов. Он един для всех устройств вне зависимости от их конструкции. Научиться обращаться с таким механизмом может каждый. Конечно, в первый раз возможны определенные трудности. Однако если заранее узнать об особенностях конкретной разновидности домкратов, то всё значительно упрощается.

Классификация и сравнительные моменты

Этому вопросу также следует уделить внимание, ведь он раскрывает основные отличия гидравлического и других подобных устройств.

Бутылочные устройства

Домкраты подобного типа имеют довольно простую конструкцию. Можно сказать, что она является самой примитивной среди всех встречающихся сегодня приборов. Гидравлические бутылочные домкраты активно применяются во многих сферах человеческой деятельности, что можно объяснить их высокой грузоподъемностью. С их помощью можно поднимать грузы весом от 2 до 100 тонн.

Вертикальные версии обладают высокими прочностными характеристиками и предусматривают возможность использования широкой опоры для выполнения тех или иных операций. Наибольшее распространение они получили в сфере обслуживания грузовых автомобилей, где с их помощью осуществляют подъем грузовиков или автобусов.

Подкатные механизмы

Эта группа подъемных механизмов также является одной из самых востребованных. Чаще всего их используют в автомобильном деле. В конструкции этих устройств ось цилиндра размещена не в вертикальной плоскости, а соединяется напрямую с рычагом домкрата. Эти устройства обязательно оснащаются колёсами, которые позволяют их перемещать на любой поверхности.

Подъемные механизмы подобного типа отличаются высокими показателями грузоподъемности. Ещё они очень удобны в использовании. Работают они по тому же принципу, что и все прочие домкраты. По своему конструкционному исполнению подкатные гидравлические домкраты почти не отличаются от бутылочных аналогов.

Гидравлические гибриды

Эти версии домкратов получили наибольшее распространение в сфере сервисного обслуживания автомобилей, где с их помощью выполняют ремонтные работы различной степени сложности и с самыми разными автомобилями. Из особенностей этих устройств следует выделить наличие двух рабочих площадок. Они приносят пользу, когда необходимо поднять легковой автомобиль, а затем какую-нибудь газель.

Это прекрасный выбор для профессионалов. Такие модели сочетают в себе возможности бутылочного и подкатного домкрата. Благодаря тому, что их возможности смогли воплотиться в одном многофункциональном устройстве, у покупателей появляется возможность приобрести незаменимого помощника и немало на этом сэкономить. Эти устройства столь же просты в обращении, как и все остальные: для приведения их в действие можно использовать ручной рычаг или ножную педаль.

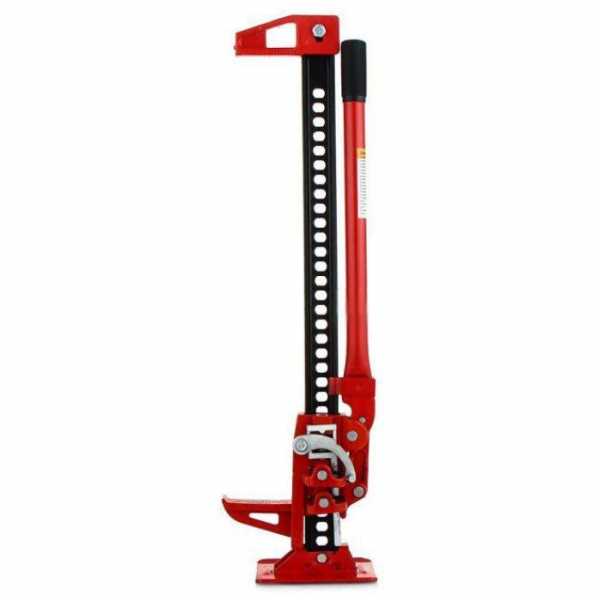

Зацепные домкраты

Чаще всего к этим механизмам прибегают в тех случаях, когда требуется небольшое подхватное усилие. Они отлично подходят для подъёма какого-либо оборудования. Также их можно использовать и в процессе сборки сложных механизмов, где необходима небольшая высота подхвата.

Ромбовые устройства

Подъемные механизмы подобного типа наиболее востребованы среди автолюбителей, которым требуется устройство для подъёма своего транспортного средства. Эти механизмы отличаются высокой надежностью. По своему исполнению они в точности выглядят как ромбовые винтовые домкраты. Иметь такого помощника в гараже будет рад каждый автолюбитель. В конструкции этих устройств функции несущих элементов выполняют четыре рычага.

Преимущества и недостатки гидравлических домкратов

Невозможно правильно выбрать домкрат, не ознакомившись прежде с их достоинствами и недостатками. К достоинствам можно отнести:

  • Эти подъемные механизмы отличаются неприхотливостью в обращении. Обладая достаточно высокой мощностью подъема, они могут помочь решить возникшие задачи почти в любых, даже экстремальных, условиях.
  • Функцию рабочего элемента выполняет несжимаемая жидкость. Благодаря ей можно плавно поднимать любое устройство, расположенное на домкрате, а также опускать его столь же аккуратно.
  • Устройства отличаются высокой грузоподъемностью, обеспечивая высокий коэффициент полезного действия. Есть модели, у которых он составляет 80%.

При всей своей универсальности эти механизмы обладают и определенными недостатками:

  • Если транспортное средство находится слишком низко, то, даже используя самый современный домкрат, поднять его не получится из-за невозможности подсунуть устройство под автомобиль. Для использования таких устройств необходима достаточно высокая начальная высота подъема.
  • Определенные сложности возникают и с регулировкой высоты опускания. Объясняется это тем, что в каждой модели механизм регулировки может иметь разное исполнение.
  • Иногда некоторые рабочие узлы выходят из строя. Чтобы этого избежать, необходимо постоянно следить за уровнем масла, а также осматривать сальники и клапаны на предмет присутствия протечек. При обнаружении последних их нужно сразу же устранять. Если этого не сделать, то дальнейшее использование устройства может быть небезопасным.

Необходимость подъема грузов возникает в самых разных сферах человеческой деятельности. Для оперативного и безопасного решения этой задачи необходимо использовать специальное устройство, которым на сегодняшний день является гидравлический домкрат. Это проверенное временем приспособление, которое обладает высокой грузоподъемностью и отличается универсальностью использования. Чаще всего домкраты применяют автомобилисты, когда им нужно поднять свое транспортное средство на высоту для выполнения определенных операций.

Однако, помимо этого, домкраты можно использовать и для выполнения других работ, например, запрессовки, гибки и др. Актуальным для большинства пользователей достоинством является то, что они очень просты в обращении. Поднять груз на необходимую высоту можно с помощью ноги или руки. Простой является и операция по опусканию поднятого груза. Поэтому нет ничего удивительного в том, что гидравлические домкраты активно используются не только специалистами, но и простыми обывателями.

tokar.guru

Устройство гидравлического домкрата и принцип его работы

Гидравлические домкраты можно назвать незаменимыми механизмами при проведении самых различных работ. Подобный инструмент предназначается для подъема тяжелых объектов на небольшую высоту. Устройство гидравлического домкрата довольно простое, за счет чего обеспечивается длительный срок службы. Рассматриваемое грузоподъемное устройство характеризуется определенными качествами, которые нужно учитывать при его выборе и ремонте. Рассмотрим подробнее устройство и принцип действия гидравлического домкрата, особенности проведения ремонтных работ и обслуживания подробнее.

Устройство гидравлического домкрата

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

  1. Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
  2. Рабочей камеры, которая имеет зеркальную поверхность.
  3. Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
  4. Специальный клапан, ограничивающих движение жидкости.
  5. Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

  1. Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
  2. Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
  3. Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
  4. Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

  1. Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
  2. Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
  3. Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
  4. Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
  5. Подъем осуществляется циклами, плавности у хода нет.
  6. Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
  7. Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

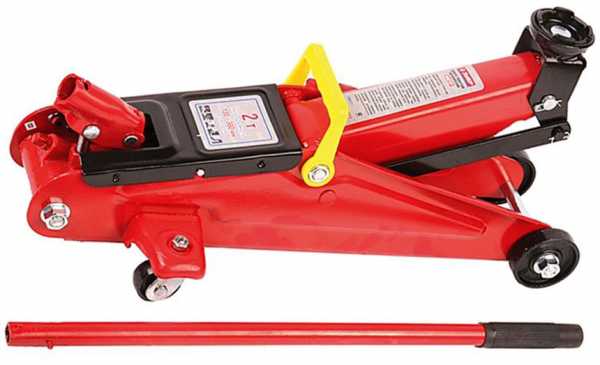

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Устройство домкрата бутылочного типа

Довольно большое распространение получили бутылочные домкраты. Это связано с их невысокой стоимостью, а также простотой конструкции и ее надежностью. Устройство гидравлического домкрата бутылочного типа характеризуется наличием следующих элементов:

  1. Основной поршень.
  2. Шток.
  3. Рычаг.
  4. Клапан всасывания рабочей жидкости.
  5. Предохранительный элемент, не позволяющий жидкости идти в обратную сторону.
  6. Резервуар, в котором хранится масло.
  7. Рабочая камера.

Только при обеспечении герметичности конструкции можно обеспечить надежную работу рассматриваемого устройства. При изготовлении наружного корпуса применяется чугун или сталь, которые могут выдержать высокую нагрузку.

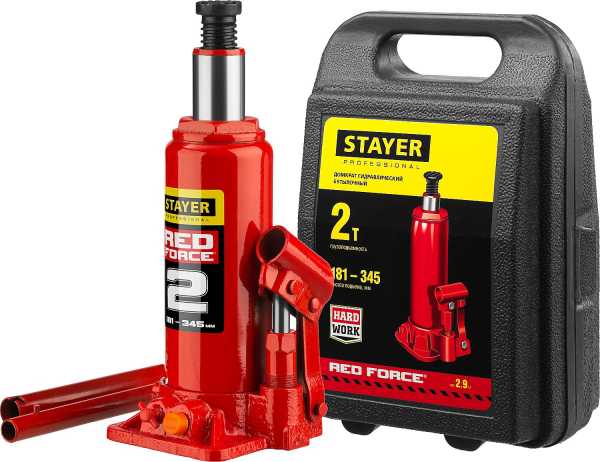

Гидравлический домкрат бутылочного типа

Устройство бутылочного домкрата определяет то, что при увеличении размеров механизма повышается и показатель грузоподъемности.

Принцип работы

Устройство гидродомкрата позволяет быстро поднять различные объекты, вес которых может достигать несколько тонн. Принцип работы подкатного гидравлического домкрата можно охарактеризовать следующим образом:

  1. Для подъема груза первым делом нужно оказать воздействие на рычаг. При этом передаваемое усилие невысокое, оно способно создать требующееся давление для открытия клапана.
  2. После открытия клапана жидкость из накопительной камеры попадает в рабочую. При отсутствии давления на момент подъема рычага клапан закрывается, исключая вероятность обратного тока масла.
  3. При наполнении рабочей камеры происходит постепенный подъем поршня. Стенки цилиндра рассчитаны на нагрузку, которая прямо пропорциональна весу поднимаемой конструкции.

Для того чтобы поршень вернулся в нижнюю точку требуется открыть запорный клапан. Оказываемое давление на конструкцию приведет к тому, что масло будет выдавлено в накопительную камеру. Работает гидравлический домкрат по закону Паскаля, поршень некоторых приводится в действие не рычагом, а другим механизмом.

В заключение отметим, что подкатная конструкция характеризуется наличием специальной подвижной опоры. За счет этого механизм можно быстро разместить под автомобилем или другим объектом. Основная часть также представлена бутылочным домкратом, который рассчитан на большую нагрузку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Домкрат гидравлический - конструкция, применение, классификация и виды, правила выбора

Гидравлические домкраты – это стационарные, переносные или передвижные устройства, предназначенные для вертикального перемещения опирающегося на них груза. Необходимое для подъёма усилие создаётся действием рабочей жидкости, в качестве которой, как правило, используются специальные марки масел. Жидкость оказывает равномерное давление по всей площади, обеспечивая высокое подъёмное усилие. Благодаря этому гидравлические домкраты являются наиболее грузоподъёмными из всех устройств и обладают многими эксплуатационными преимуществами.

Конструкция

Основными элементами конструкции являются плунжер и рабочий цилиндр. В малом поршне, посредством системы нагнетания формируется равномерное давление, которое передаётся в большой. Благодаря этому возрастает общее давление на плунжер и начинается его вертикальное движение. Таким образом, при приложении малого усилия возможно получение значительной подъёмной силы на большой площади штока.

В самом простом варианте гидравлический домкрат состоит из следующих компонентов:

  • Привод-поршень с гидравлическим маслом и системой нагнетания давления механического или электрического типа.
  • Гидравлическое распределительное устройство, направляет созданную силу в требуемом направлении.
  • Масляный фильтр. Производит очистку масла от загрязнения для обеспечения равномерности среды.
  • Система регулировки давления. Включает в себя клапан сброса для возврата плунжера в исходное положение.
  • Насос для нагнетания рабочей жидкости.

Грузоподъёмность домкрата может составлять от 1,5 до 1000 и более тонн, что является наилучшим показателем среди данного класса устройств.

Применение, преимущества и недостатки

Сфера применения гидравлических домкратов охватывает многие области деятельности – от бытового применения до строительства многотонных сооружений. В первую очередь это автосервис, где широкое применение получили ромбовые и подкатные домкраты. Широкое применение данный тип устройств получил при монтаже и ремонте промышленного оборудования, установке металлоконструкций. Используются грузоподъёмные домкраты и в строительстве, в частности при ремонте и реконструкции зданий. Если говорить в целом, то гидравлический домкрат применяется везде, где необходимо обеспечить подъём или перемещение тяжелого груза и его продолжительную фиксацию.

Основными преимуществами гидравлического домкрата являются:

  • высокая грузоподъёмность;
  • коэффициент полезного действия порядка 80%;
  • небольшое рабочее усилие;
  • плавный ход и точное позиционирование, не зависящее от шага витка винта;
  • высокая жесткость конструкции.

Основные недостатки – сравнительно большая высота штока, что затрудняет работу с грузами имеющими низкий клиренс, а также сложность обслуживания и ремонта.

Классификация устройств

Существуют различные типы гидравлических домкратов как универсальные, так и специализированные, предназначенные для выполнения узкого круга работ. Из наиболее часто используемых видов отметим следующие:

  • бутылочные – состоят из вертикального штока и системы нагнетания масла;
  • телескопические – в качестве штока используется поршень выдвижной конструкции, что позволяет увеличить максимальную высоту подъёма груза;
  • ромбовые – удобны для подъёма всего транспортного средства с четырьмя точками приложения усилий.
  • подкатные – домкрат на тележке с небольшой рабочей высотой, применяется преимущественно для ремонта автомобилей и оборудования;



  • двухштоковые – устройства со вторым поршнем и увеличенной максимальной грузоподъёмностью. Применяются в автомастерских, для гнутья металлоконструкций и в других целях.

Основные правила выбора

При выборе гидравлического домкрата необходимо определиться с его конструкцией в зависимости от назначения устройства. Следует учесть максимальную массу и площадь поднимаемого груза, возможно для решения задачи понадобится несколько устройств. Грузоподъёмность подбирается исходя из максимального веса груза с 10-15% запаса во избежание предельных нагрузок.

Также необходимо учесть следующие параметры:

  • высота подъёма груза;
  • рабочая высота домкрата – наименьшее расстояние от верха штока до основания;
  • состав гидравлического масла и его стойкость к высоким и низким температурам;
  • усилие, которое необходимо приложить на привод;
  • тип привода;
  • скорость сброса давления – влияет на возврат штока в нижнее положение. Наилучшие показатели у устройств с двухсторонними клапанами;
  • размеры и вес домкрата.

Все эти параметры есть в паспорте устройства и указаны в каталогах производителей. Многообразие имеющихся на современном рынке конструктивных решений позволяет свободно подобрать домкрат полностью соответствующий вашим техническим и эксплуатационным требованиям.

mekkain.ru

Принцип работы и устройство домкратов – как работает домкрат и какие бывают домкраты

Домкрат – это специальное устройство, которое используют с целью поднятия и удержания грузов различного типа. В отличие от других похожих грузоподъемных приспособлений (таль, лебедка), домкрат расположен внизу груза, при этом никаких дополнительных сооружений, цепей и канатов для функционирования устройства не требуется.

Прежде всего, использование домкратов имеет отношение к ремонту автомобильного транспорта (наиболее распространенный вариант – когда нужно поменять колесо). В то же время, такое оборудование можно применять и для работы с любыми другими объектами. Особенно это актуально тогда, когда надо получить беспрепятственный доступ к нижней части груза.

Современный рынок предлагает большой выбор подобного оборудования. О видах домкратов и их назначении мы и поговорим сейчас.

Виды домкратов с фото

Если говорить об основных видах домкратов, то тут выделяют следующие:

  • реечные;
  • гидравлические;
  • винтовые.

Есть также и другие разновидности, но эти три – самые популярные.

Особенности и виды реечных домкратов

Если говорить о домкратах реечного типа, то ключевым несущим элементом в них выступает зубчатая рейка. По ней и движется храповой механизм, к которому прикреплен откидной подхват. Наличие переключателя позволяет менять направление движения.

Стоит отметить:
Ключевая особенность таких моделей состоит в том, что они способны поднимать груз на достаточно большую высоту. Например, модель HI JACK 3Т-1350ММ имеет ход рейки в 135 см.

Грузоподъемность может быть разной. Преимущественно, такое оборудование рассчитано на работу с объектами весом в 3-5 тонн. В то же время, есть модели, способные работать с достаточно крупногабаритными грузами (вплоть до 20 тонн). Последние модели нашли широкое применение при обслуживании железнодорожного транспорта.

Среди основных преимуществ подобного оборудования можно выделить:

  • большой рабочий ход;
  • максимальную высоту подъема;
  • простоту конструкции.

Именно благодаря этому реечные домкраты механического типа приобрели наибольшую популярность в наши дни.

В то же время, не лишены они и некоторых недостатков. Прежде всего, тут необходимо подчеркнуть их достаточно большие габариты и солидный вес.

Типы гидравлических домкратов

Если говорить о типах домкратов, то, несомненно, самыми мощными из них являются гидравлические (исходя из особенностей формы, их еще называют гидравлическими домкратами бутылочного типа). Такие модели с легкостью могут работать с объектами весом в 20, 25 и даже 50 тонн. И это еще не предел. Например, домкрат гидравлический ДГ-100, PRO JACK отлично подходит для поднятия грузов в 100 тонн.

В результате, это обуславливает сферу их использования: гидравлические домкраты разных видов широко применяют во время ремонта грузовых авто и остальной тяжелой техники.

Состоит подобное оборудование из таких основных элементов, как корпус, выдвигаемый поршень (плунжера) и рабочая жидкость. Схема гидравлического домкрата бутылочного типа выглядит так:

При этом корпус служит сразу для двух целей: в качестве направляющего цилиндра для плунжера, а также резервуара для масла. В поршне находится винт с подъемной пятой, так что при повороте винта можно увеличить предельную высоту подъема.

Устройство домкрата бутылочного типадомкрата бутылочного типа предполагает, что усилие передается от приводной рукояти через рычаг к насосу. Во время движения вверх жидкость перетекает в полость насоса и выдвигает плунжер (обратно не перетекает благодаря клапанам). Чтобы опустить груз, следует отвернуть запорную иглу, тогда жидкость вернется в резервуар.

Среди основных типов выделяют:

  • одноплунжерные;
  • многоплунжерные.
Стоит отметить:
Несмотря на свою достаточно большую надежность, такое оборудование – очень прихотливое. Нужно постоянно заливать масло в домкрат бутылочного типа, проверять герметичность сальников. Кроме того, хранить устройство можно исключительно в вертикальном положении.

Кроме того, не рекомендуется выполнять ремонт домкрата бутылочного типа своими руками в силу сложности конструкции. Лучше обратиться за помощью к профессиональным специалистам, которые имеют соответствующие сертификаты (ознакомиться с документацией компании «Грузовая механика» вы можете на сайте).

Из основных достоинств модели выделять:

  • высокую жесткость конструкции;
  • хорошие показатели устойчивости;
  • максимальную грузоподъемность;
  • небольшие усилия при работе с грузами.

Из недостатков домкрата бутылочного типа выделяют достаточно солидную стоимость и большую начальную высоту подъема.

Домкраты подкатные

Такие устройства используются, в основном, в гаражах или автосервисах. Если применять подкатные домкраты прямо на дороге, то высока вероятность поломки оборудования. Они представляют собой измененные гидравлические домкраты (отличаются низким стальным корпусом с небольшими колесиками). Рукоять с подъемной пятой выдвигается поршнем.

Основные плюсы – отличная устойчивость и малая начальная высота. В то же время, работать с таким оборудованием можно исключительно на ровном и твердом покрытии.

Виды винтовых домкратов

Такой домкрат – это устройство, привод которого выполняется за счетвращательных и поступательных движений. Устройство домкрата предполагает наличие двух несущих элементов: стального корпуса и винта малого диаметра. От рукоятки усилия передаются на винт с помощью конических шестерней. Так и осуществляется движение вниз или вверх.

Стоит отметить:
Такие устройства отличаются достаточно небольшой грузоподъемностью (0,5-2 т). В результате, наиболее часто их используют для поднятия транспортного средства с одной из сторон.

В силу простоты своей конструкции, а также малому усилию, которое требуется для поднятия груза на заданную высоту, такие виды механических домкратов нашли широкое применение, как в специализированных автомастерских, так и у обычных автовладельцев.

Если говорить о том, какие виды домкратов бывают, то винтовые механизмы делятся на устройства с:

  • вращающимся грузоподъемным винтом;
  • не вращающимся грузоподъемным винтом.

Из основных плюсов моделей стоит подчеркнуть:

  • малое и стабильное усилие на приводной рукояти;
  • неплохой рабочий ход;
  • доступную стоимость;
  • небольшой вес.

Но есть у него и минусы. Сюда стоит отнести недостаточную устойчивость, малую площадь опоры и не слишком компактный размер.

Итак, мы привели только основной перечень типов домкратов. На самом деле их намного больше. Более подробно узнать о каждой модели вам поможет консультант компании «Грузовая механика».

Подготовка к работе с домкратом

Не допускаются к работе домкраты при обнаружении:

  • неисправности зубьев на реечных и винтовых моделях;
  • повреждений корпуса на гидравлических домкратах.

До поднятия грузов следует проверить устройство в холостую. При полной нагрузке ход должен быть плавным, без заеданий. В ином случае домкрат нельзя использовать во время поднятия грузов.

В любом случае, не стоит пренебрегать техникой безопасности, иначе это может привести как к повреждению груза, так и к получению травм.

grmeh.ru

Домкрат гидравлический – как устроен, какие модели бывают? + видео

Сколько может поднять домкрат гидравлический – 5 т, 10 т, или еще больше? Где-то нам встречалась цифра в 200 т, может ли такое быть? Вполне, ведь этот механизм считается гораздо более способным, чем мускульная сила человека! Что же в нем еще необычного, рассмотрим чуть ниже.

Знакомимся – домкрат

Те, у кого под окнами стоит собственный автомобиль, неплохо знают, как выглядит домкрат, профессиональные строители также знакомы с данным устройством, только уже несколько другого характера и габаритов. Все эти приспособления объединяет одна особенность – они способны поднять предназначенный груз без подхода сверху, все они располагаются под объектом. Отсюда исключается потребность в сооружении каких-то тросовых систем, что непременно заняло бы больше времени и требовало бы больше рабочих и свободного пространства.

По механизму действия выделяют винтовой, реечный, пневматический и, конечно, гидравлический домкрат, а телескопический, горизонтальный, вертикальный и другие – это особенности, характеризующие модификации некоторых устройств, которые применяются в каких-то узких областях или особенно неудобных ситуациях. Рассказывать обо всем этом можно бесконечно, нам не хватит такой статьи, поэтому остановимся на самом оптимальном по мнению и строителей, и автомобилистов устройстве – гидравлическом домкрате.

Гидравлический домкрат – конструкция и механизм действия

Для начала рассмотрим строение и природу подъемной силы. Само название «гидравлический» дает нам подсказку, что работает тут жидкость, только это не вода, конечно, а специальное масло. Конструкция домкрата включает несколько тесно связанных между собой элементов. Основным и самым большим узлом является рабочий цилиндр, из него и выходит опорная точка, которая непосредственно контактирует с грузом, поднимая его. С цилиндром посредством перепускного клапана связан насос, который отвечает за количество масла в рабочей области.

Внутри рабочего цилиндра находится поршень, который соединен с выходящим из него желобом с опорной точкой. Под этим поршнем и над ним находится рабочая жидкость, она же имеется и в насосе. От разности уровней этих жидкостей и зависит направление работы домкрата, то есть на службе стоит обычный закон сообщающихся сосудов. Причем объем насоса, как правило, меньше, это при всей компактности конструкции в целом дает большое преимущество по эффективности работы устройства. Насос можно качать вручную, тогда на нем имеется специальная ручка, либо с помощью электропривода.

При подкачке насоса масло попадает под поршень, потому что именно на таком уровне расположен клапан. Поршень поднимается, а вот чтобы опустить груз нужно сбросить давление. За эту тонкую работу отвечает уже упомянутый перепускной клапан, он состоит из двух частей: всасывающий клапан и нагнетательный. Первый находится в патрубке хранилища масла, чтобы оно, выкачиваясь оттуда, не возвращалось обратно под действием давления, которое кратковременно возникает в момент опускания плунжера от насоса.

Нагнетательный клапан находится уже со стороны рабочего цилиндра, он в свою очередь препятствует перетеканию рабочей жидкости обратно в насос в те моменты, когда плунжер поднимается, создавая разряженную атмосферу в резервуаре. Таким образом, ход жидкости обеспечивается в нужном направлении, то есть в сторону поршня, когда мы поднимаем груз. Если нам потребуется его опустить, то с помощью специального винта можно приоткрыть клапан на нужную величину, чтобы планомерно сбросить давление, и объект плавно опустится, а рабочая жидкость вернется в хранилище насоса.

Достоинства и недостатки гидравлического домкрата

Самое время подвести итоги, чем же нам выгодна такая конструкция домкрата, и чем все-таки она может быть неудобна. Жидкость в качестве рабочего тела дает нам несколько преимуществ. Например, плавность работы, точность остановки на нужном уровне, легкость обращения с инструментом в целом. При этом можно вполне обеспечить грузоподъемность более 100 тонн, не прибегая к огромным мускульным усилиям, это возможно за счет разницы в объемах резервуара насоса и поршневого пространства. При вполне посильном для человека, а уж тем более для электрики, воздействии на плунжер домкрат способен выдавать около 80 % КПД.

Что же касается недостатков, так это медлительность, но, на самом деле, все относительно, так что это не самое страшное. Другой, уже более значительной, особенностью является большая высота подхвата (расстояние от пола до самого низкого положения опорной точки домкрата). Поэтому если у вас нет возможности приподнять предварительно груз от земли, то это приспособление не подойдет, скорее всего, поможет только механический домкрат. Хотя сегодня все чаще эта проблема решается, и появляются на полках домкраты гидравлические низкие.

Также гидравлика уступает механике в плане ремонта, ее привести в чувства самостоятельно почти невозможно, поэтому нужно внимательно следить за условиями хранения, транспортировки и эксплуатации. Желательно не допускать никакого другого положения, кроме вертикального.


Домкрат телескопический и другие типы гидравлического агрегата

Гидравлика делится на два типа – подкатной и бутылочный. Бутылочный домкрат по-другому называется вертикальным, так как рабочий цилиндр и поршень перемещаются исключительно по вертикальной оси, иногда это доставляет неудобства, особенно, если груз изначально находится очень близко к земле. Подкатной домкрат имеет тот же принцип работы цилиндра и насоса, но вот расположены они не вертикально, а под груз доставляются на специальной тележке. Конечно, он менее компактен, требует ровной твердой поверхности для перемещения и непосредственной работы, но вполне может спасти ситуацию, когда под груз тяжело подступиться.

Самые простые виды приведенных домкратов имеют один поршень, отсюда берется не самая большая высота подъема груза, но существует домкрат телескопический, в котором имеется как минимум два поршня, что позволяет увеличить максимальный уровень подъема хотя бы вдвое. Причем он также устойчиво будет держать этот груз, то есть это ни в коем случае не влияет на надежность данного агрегата. Правда, он становится несколько тяжелее, и чаще используется на стационарных ремонтных станциях или автомобильных СТО. В то время как однопоршневые домкраты можно использовать, как автомобильные, которые всегда с вами в багажнике и готовы помочь в дороге.

Также некоторые недостатки гидравлики может устранить гибридный агрегат, каковым является пневмогидравлический домкрат. Из названия несложно догадаться, какие типы механизмов тут срослись воедино. Использовать его легко, способен он на большие подвиги, нежели простая гидравлика, но, правда, места он занимает заметно больше, поэтому для частного использования подойдут только самые маленькие модели, а вот на станциях можно встретить более внушительные агрегаты.

Как выбрать подходящий домкрат на гидравлике?

Остается пару слов сказать про покупку домкрата. Из всего видового многообразия, как по механизму действия, так и по обычным характеристикам грузоподъемности, выбрать иногда довольно сложно нужное вам приспособление. Определитесь, какой максимальный груз вы планируете им поднимать, где хранить, как часто пользоваться. Если это исключительно автомобильные дела, то грузоподъемность до 5 т вам более чем достаточна, к тому же, он будет компактен, но позаботьтесь обустроить такое место в багажнике, чтобы домкрат всегда был в вертикальном положении.

Еще важные характеристики: высота подъема и захвата, рабочий ход (влияет на скорость подъема), продолжительность службы, характеристика передаточного числа (это определит, сколько усилий вам нужно приложить, чтобы привести в рабочее состояние насос, либо какая мощность электропривода для этого нужна). Если, опять же, вы ищите домкрат для хозяйственных нужд и автомобиля, то самые непредвзятые по данным характеристикам модели вам подойдут. Если же цели более амбициозные, вы планируете орудовать домкратом на стройплощадке, то важно обращать внимание на все характеристики более пристально, особенно на высоту захвата, передаточное число, грузоподъемность.

remoskop.ru

Что такое домкрат?, описание домкрата, устройство домкрата, типы домкратов.

-Гидравлические, реечные домкраты для промышленности.(Подробнее)

-Гидравлические и пневматические домкраты для автосервиса и производства.(Подробнее)

Что такое домкрат, типы домкратов, устройство домкрата, принцип действия домкрата гидравлического

Что такое домкрат? Это стационарный, переносной или передвижной грузоподъемный механизм для подъема и фиксации на заданной высоте тяжелых предметов. Домкрат может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов (кранов, подъемников, прессов и т.д.)

Как правило, домкрат у многих ассоциируется со сменой колес автомобиля. На самом деле он применяется гораздо шире. Домкрат может выполнять как сложнейшие операции, например перемещать пролеты моста, так и более легкие: поднять и держать корпус автомобиля при ремонтных работах. Также с помощью современного домкрата можно натянуть провода на линиях высокого напряжения, сжать мощную пружину, протолкнуть через грунт трубу водопровода, разрушить старое перекрытие в здании и многое другое. Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. В отличие от других подобных ему устройств(например, лебедки)он более компактен, прост в обслуживании, надежен в эксплуатации. Еще одно его отличие в том, что при работе домкрат всегда располагается непосредственно под грузом.

По типу привода различают домкраты ручные и электрические. По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические (в том числе специальные) и пневматические. Грузоподъемность некоторых домкратов достигает сотен тонн, высота подъема варьируется от нескольких сантиметров до нескольких метров.

Простые и удобные реечные домкраты:

Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Важная особенность реечного домкрата это низкое расположение подъемной площадки. Нижний конец рейки (лапа) имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. Поднятый на рейке груз удерживается стопорными устройствами.

По типу передаточного механизма реечные домкраты делятся на рычажные и зубчатые. В первом случае рейка выдвигается качающимся приводным рычагом, во втором - шестерней, вращаемой приводной рукояткой. Домкраты грузоподъемностью до 6 тонн имеют одноступенчатую передачу, от 6 до 15 тонн-двухступенчатую, свыше 15 тонн-трехступенчатую.
Домкраты работают как в вертикальном , так и в горизонтальном положении. Эти приспособления простыи удобны в обслуживании, ремонтопригодность их высокая. Еще к их достоинствам относят большой рабочий ход и высоту подъема, компактность, плавность хода, высокий КПД (до 0,85).

Надежные и устойчивые винтовые домкраты:


Главная деталь винтового домкрата это винт с шарнирно закрепленной грузоопорной чашкой, приводимый во вращение рукояткой. Роль несущих элементов выполняют стальной корпус и винт. В зависимости от направления вращения рукоятки винт поднимает или опускает откидной подхват. Удержание груза в нужном положении происходит за счет торможения винта, что обеспечивает безопасность работы. Для горизонтального перемещения груза используется домкрат на салазках, снабженных винтом. Грузоподъемность винтовых домкратов- до 15т. Основные преимущества винтовых домкратов: значительныйрабочий ход и высота подъема, малый вес, низкая цена. Винтовой домкрат в большенстве случаев надежен в эксплуатации. Это обусловлено тем, что груз фиксирует трапецеидальная резьба и при его подъеме гайка вращается вхолостую. Кроме того, к достоинствам этих инструментов относят прочность и устойчивость, а также то, что они могут работать без дополнительных подставок.

Мощные гидравлические домкраты:


Гидравлические домкраты, как следует из названия, работают на жидкости. Такие домкраты различаются по конструкции (одно-и двухплунжерные) и по типу привода (ручные периодического действия или электрические непрерывного действия). Основные несущие элементы: корпус, выдвигаемый поршень (плунжер)и рабочая жидкость (как правило, гидравлическое масло). Корпус является направляющим цилиндром для поршня и резервуаром для рабочей жидкости. Усиление от приводной рукоятки передается через рычаг на нагнетающий насос. при движении вверх жидкость из резервуара подается в полость насоса, а при нажатии нагнетается в полость рабочего целиндра, видвигая плунжер. Обратному перетеканию жидкости препятствуют всасывающий и нагнетательный клапаны.
К достоинствам гидравлических домкратов относится жесткость конструкции, устойчивость, плавность хода, точность торможения, большая грузоподъемность, компактность, небольше усилие на приводной рукоятке, высокий КПД (0,75-0,8).Устройство гидравлического домкрата позволяет поднимать грузы с минимальной высоты почти у основания конструкции. Это расширяет сферу его применения по сравнению с механическим домкратом. К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции (перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара). Еще одна трудность это невозможно точно отрегулировать высоту опускания. Кроме того, у таких домкратов могут произойти значительно более серьезные поломки, чем у механических подъемных устройств.
Грузоподъемность гидравлических домкратов колеблется в пределах от 2 до 200т. Вариации упомянутых устройств множество-это и класические бутылочные(одноштоковые и телескопические), и подкатные, и специальные домкраты-ромбовые, двухуровневые и зацепные. Принципиальное отличие домкратов гидравлических специальных от обычных заключается в том, что они предназначены для подъема тяжелых грузов на значительную высоту, достигающую несколько метров. Более того, домкраты специального назначения позволяют фиксировать и удерживать грузы на этой высоте.
Гидравлический одноштоковый домкрат бутылочного типа отличает простота конструкции и удобство эксплуатации, что расширяет область его применения и позволяет эффективно выполнять работы любой сложности.
Разновидность гидравлического домкрата-домкрат подкатной. Из низкого стального корпуса на колесиках плунжером выдвигается рычаг с подъемной пятой. Как правило, такой домкрат оснащается длинной приводной ручкой, за счет чего снижается рабочее усилие. Но подкатной домкрат работает только на ровном и твердом покрытии. Чтобы домкраты, равно как и другой гидравлический инструмент, служили долго и надежно, надо четко соблюдать правила эксплуатации. Именно из-за нарушения инструкций и возникает подавляющее количество поломок. В частности, нужно следить, чтобы в рабочую жидкость не попадали грязь и песок, а также контролировать уровень масла в баке.

Пневматические домкраты и стеклодомкраты:

Пневматические незаменимы в случае небольшого зазора между опрой и грузом, при малых перемещениях, точном монтаже, если предстоит работа на рыхлом , неровном или болотистом грунте. Пневматические домкраты активно используют при проведении ремонтных и строительно-монтажных работ на любых объектах. Пневматический домкрат- излюбленный инструмент автолюбителей. По мизерности физических затрат с ним не сравнится, пожалуй, ни одно другое подобное устройство. Главный недостаток пневматических домкратов- их высокая стоимость. На нее влияют относительная сложность конструкции, связанная в основном с герметезацией соединений, дорогостоящая технология изготовления герметичных оболочек. Для полноты картины, пожалуй, стоит поговорить и о стеклодомкратах, или в просторечии-присосках. Их используют для переноски и монтажа стекол, глазурованной кафельной плитки и пластика. Стеклодомкрат представляет собой пластиковый корпус с резиновой подошвой. В зависимости от количества присосок названные приспособления подразделяют на одно-, двух- и трехсекционные.

Какому домкрату отдать предпочтение?

При выборе необходимо учитывать грузоподъемность- максимальное усилие, развиваемое домкратом. Немаловажное значение имеет высота подхвата-расстояние по вертикали от опорной площадки до подхватав его нижнем рабочем положении.
Другие важные характеристики: высота подъема, рабочий ход. Нужно обратить внимание на то,какое усилие требуется при поднятии груза. Нужно учесть, насколько домкрат устойчив, то есть способен сохранять рабочее положение под воздействием различных факторов. Не упадет ли он из-за неправильной установки, неровной рабочей поверхности, сильного порыва ветраи т.д. Устойчивость в основном зависит от площади опорной площадки и от жесткости ее соединения с другими деталями домкрата.
И наконец, ещеодин важный момент. Тот или иной тип домкрата следует выбирать в зависимости от того, какую работу необходимо выполнить. Кроме того, этот инструмент, как, впрочем, и любой другой, требует не только сноровки, но и бережного к себе отношения.


Общепринятые характеристики домкратов:


Грузоподъемность домкрата – характеризует максимально возможный вес поднимаемого груза.
Высота подхвата – минимальное расстояние между опорной поверхностью (землей, полом) и подхватом (опорной точкой домкрата) в нижнем рабочем положении, соответственно - нижней кромкой груза. В автомобильном разрезе это клиренс.
Высота подъема – максимальное расстояние от опорной поверхности до подхвата в верхнем рабочем положении.
Рабочий ход – расстояние между нижним и верхним рабочим положением подхвата.
Собственный вес – вес домкрата в рабочем состоянии.
Для некоторых видов домкратов актуальна так же характеристика передаточного числа – например соотношение площади плунжера гидравлического насоса с площадью подъемного плунжера в гидравлических домкратах. От него зависит усилие на рукоятке домкрата с ручной подкачкой или мощность двигателя электрического насоса.


Устройство гидравлического домкрата.

Принцип действия гидравлического домкрата.


Как следует из названия, принцип действия таких домкратов использует жидкость, а точнее – принцип сообщающихся сосудов. В качестве рабочей жидкости обычно используют гидравлическое масло. Смотрим на схему:

На иллюстрации – типичная конструкция так называемого бутылочного гидравлического домкрата. Качая насос вручную или с помощью электричества, пользователь заполняет маслом нижнюю часть цилиндра и поднимает поршень вверх. Характерная и необходимая деталь такого домкрата – перепускной клапан, состоящий, в свою очередь, из всасывающего и нагнетательного клапанов. Именно они позволяют создавать и поддерживать давление в рабочем цилиндре. Всасывающий расположен на патрубке резервуара и препятствует возврату жидкости в резервуар при опускании плунжера насоса. Нагнетательный, соответственно – на патрубке цилиндра, он не дает гидравлической жидкости покинуть цилиндр при подъеме насосного плунжера. Открывая клапан с помощью винта можно сбросить давление и опустить груз на землю. Собственно – надежная и проверенная временем конструкция.
Достоинства.
Важная особенность гидравлики – несжимаемый рабочий материал, то есть жидкость. Отсюда – плавность подъема и опускания, фиксация груза на необходимой высоте и точность торможения. Кроме этого, гидравлические домкраты обладают высоким, до 80%, КПД и значительной, до 100 и более тонн, грузоподъемностью при относительно малом усилии на плунжере насоса.
Недостатки.
Как это обычно бывает, недостатки проистекают из достоинств. Гидравлические домкраты относительно медлительны – один рабочий цикл насоса соответствует небольшой высоте подъема. Еще один недостаток – сложность хранения и транспортировки. Вертикальный гидравлический домкрат можно хранить и перевозить только в вертикальном положении иначе рабочая жидкость может покинуть отведенный ей объем и произвольно растечься по окружающей действительности.

uralgidroservis.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
