Почему домкрат не поднимает до конца

Время на чтение: 5 минут

Существует немало разновидностей подъемных механизмов, наиболее распространен среди автолюбителей гидравлический тип домкратов (бутылочный, подкатной). При неправильном обслуживании домкраты могут выйти из строя, например, они перестают поднимать груз. И сразу встанет вопрос, что делать, если гидравлический домкрат не поднимает. Не обязательно сразу покупать новый, выход есть всегда, часто все можно исправить, сделав техобслуживание агрегата.

Кратко об основных неисправностях

  • Остановка. Происходит из-за отсутствия жидкости в камере или наличия загрязнений в масле.
  • Недостаточная высота подъема. Возникает из-за ограниченного количества рабочей жидкости.
  • Медленный подъем, рывки. Объясняются присутствием воздуха, а также возможной утечкой в гидравлической системе.
  • Снижение давления. Нужна диагностика клапана либо его замена. В этом случае домкрат также перестает держать, поднимать полностью, пружинить, может сам по себе опускать груз.

Чаще всего на форумах можно встретить жалобы на то, что гидравлический домкрат не поднимает.

Устройство и принцип работы

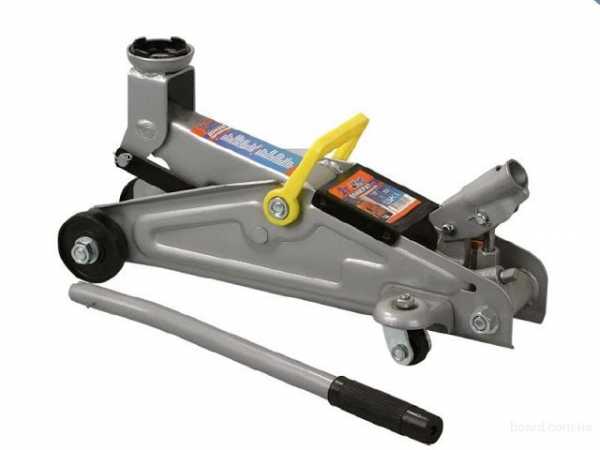

Устройство гидравлических домкратов примерно схожее как у подкатных, так и бутылочных. Основные части подкатных устройств:

  • поршень;
  • рычаг;
  • шток;
  • клапан всасывания;
  • запорный клапан;
  • бачек масла;
  • рабочая полость.

При поднятии рукоятки вверх срабатывает запорный клапан, масло поступает в камеру за счет работы всасывающего клапана. Посредством перекачки масла из бачка в полость рабочего цилиндра идет поднятие поршня. Далее, для опускания поршня со штоком, открывается перепускной клапан, тогда под давлением груза поршень опустится.

Почему домкрат не опускается или не поднимается

Причины, по которым домкрат отказывается работать:

  • Поломка цилиндра. Рабочая плоскость не держит нагрузку, в результате жидкость перетекает из полости в надпоршневое пространство.
  • Повреждение зеркала. Гидравлика теряет эффективность или просто отказывает, это возникает из-за неправильной транспортировки, может привести к тому, что появляется утечка масла и в камеру попадает воздух, в этом случае обязательно со временем начнется коррозия.
  • Коррозия. Приводит к скорому износу манжет и сальников, в результате возможно попадание грязи в жидкость и засорение каналов и клапанов.
  • Падение агрегата. Чем больше высота, с которой падает домкрат, тем серьезнее может быть деформация деталей, основных узлов.
  • Слишком большая нагрузка. Становится причиной искривления штока. Это ведет к перекосу основных узлов и пропуску масла.
  • Использование устройства не по назначению, а также несвоевременная замена масла.

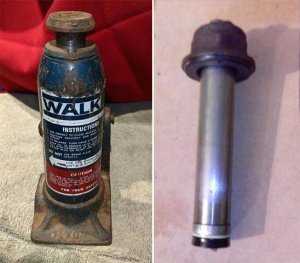

Искривление штока

Способы устранения неисправностей

Утечка масла — основная беда, из-за которой домкрат подкатной не поднимает до конца (при малой утечке) или вообще (при значительной). Из-за этого попадает воздух в полость, далее гидродомкрат работает в малую силу или же отказывается работать совсем. Утечку в гидросистеме можно предотвратить путем планового обслуживания, контроля уровня масла. В случае низкого уровня нужно просто долить жидкость до нормы.

Из-за нехватки жидкости в гидравлику просачивается воздух. Решается эта проблема методом прокачки: нужно открутить пробку бачка масла и перепускного клапана, а далее просто прокачать систему, то есть перемещать рычаг вверх-вниз, пока жидкость не перейдет в основной цилиндр.

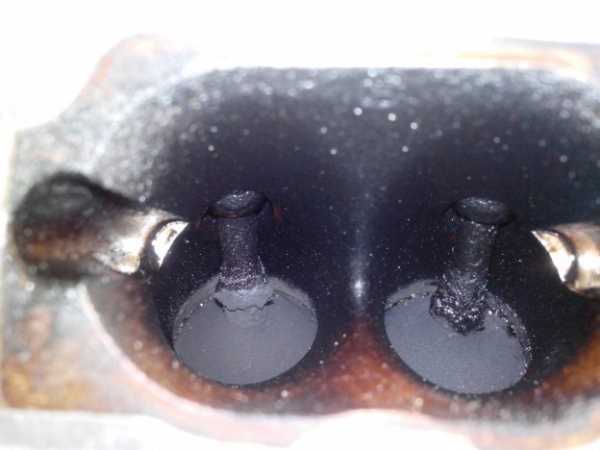

Часто причиной неисправности работы гидродомкрата является коррозия на поршнях, на штоках и полости агрегата. Для детального выяснения причины и ремонта придется разобрать устройство.

Изогнутый шток также является частой причиной, почему подкатной домкрат не поднимает или работает с рывками. В таком случае можно поменять данный элемент, взяв аналог из старой модели, либо приобрести новую деталь. В большинстве случаев такая неисправность вообще ремонту не подлежит, даже в мастерской или сервисном центре. Это объясняется тем, что обычно шток гнется при ударных нагрузках, и в этом случае повреждаются основные элементы корпуса. В таком варианте дешевле приобрести новый агрегат, не занимаясь восстановлением или заменой отдельных деталей.

Когда перепускной клапан деформируется или в нем просто накапливается грязь, шарик клапана плотно сидит в седле и через него происходит утечка гидравлической жидкости. В таком случае придется его попросту заменить и поменять старое (загрязненное) масло на новое.

Замена масла

Обнаружение неисправностей

Шток выдвигается на нужную высоту, но затем медленно (без воздействия нагрузки) опускается — в этом случае причина, скорее всего, в перепускном клапане и поврежденных уплотнительных кольцах, поэтому не поддерживается нужное давление.

Если домкрат подкатной не поднимает до конца, значит, уменьшился рабочий ход. В данном моменте виной является образовавшаяся коррозия на штоке и зеркале поверхности цилиндра. Если поднимаемый груз больше грузоподъемности домкрата (указывается в паспорте и на корпусе в тоннах), то есть вероятность повреждение штока, его искривление.

Чтобы домкрат служил долго и не ломался, необходимо запомнить следующие правила:

  • Замена гидравлической жидкости необходима 2 раз в год.
  • Если подъемное устройство используется каждый день, смену гидравлической жидкости нужно проводить ежемесячно.
  • В крайних случаях можно использовать любую гидравлическую жидкость, но в зимнее время рекомендуется применять синтетические масла, указанные производителем устройства.
  • Для того чтобы масло зимой не густело, необходимо хранить домкрат в сухом, теплом месте.
  • Не рекомендуется эксплуатировать домкрат зимой на холоде, потому что он просто может перестать работать.

Для устранения поломки можно потерять много времени и средств, поэтому проще соблюсти инструкции по эксплуатации гидравлического домкрата, и тогда он прослужит долго и не один раз поможет поднять груз.

Крепкий и простой помощник в подъеме непосильных тяжестей, обладает надежной конструкцией, служащей залогом безопасной работы. Высокий критерий прочности считается основным показателем эффективности домкрата, однако, даже такой уровень, не исключает возможность поломки устройства. В данной теме, мы привели все возможные причины поломок гидравлических домкратов любых видов, разобрали их и составили пошаговые инструкции по устранению тех или иных неисправностей.

Как работает гидравлический домкрат

Для точного определения причины поломки и её последующего устранения, следует иметь четкое представление принципа работы прибора. К счастью, гидравлические домкраты устроены достаточно просто, и большинство их неисправностей могут быть устранены своими силами. Обращение в сервис может понадобиться в случаях серьезных дефектов или полного отсутствия желания ознакомления с инструкцией по ремонту. Основы понимания действия прибора, следует заложить с разбора основных компонентов его механизма.

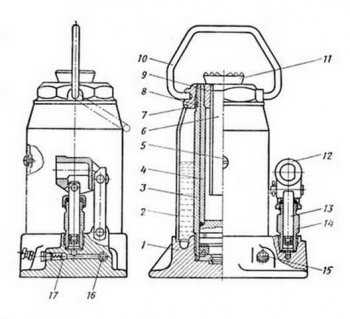

Перед описанием функциональных элементов, стоит заметить, что гидравлические домкраты имеют несколько подтипов и делятся на подкатные, бутылочные и ромбовидные. К классическому виду жидкостного подъемного механизма, больше всего приближен бутылочный тип, к которому относятся устройства с телескопическим, полым, зацепным и стандартным штоком. Для формирования правильного базового представления, разберем оригинальную модель без дополнительных модификаций. Итак, гидравлический бутылочный домкрат, состоит из следующих компонентов:

  1. Основание корпуса. Опорная площадка для установки прибора на ровную поверхность.
  2. Корпус. Внешняя часть гидравлического домкрата и, по совместительству, масляного резервуара.
  3. Цилиндр плунжера. Герметичная камера, где создается давление жидкости, выталкивающей шток.
  4. Рабочий плунжер. Выдвигаемый элемент с упором на конце.
  5. Отверстие для заливки масла. Расположено в верхней, боковой части корпуса прибора.
  6. Винт. Выдвижной элемент для увеличения высоты подъема домкрата. Закручивается в плунжер.
  7. Головка корпуса. Резьбовое соединение, фиксирующее положение корпуса по отношению к цилиндру.
  8. Уплотнительное кольцо. Обеспечивает герметизацию масляного резервуара, предотвращая вытекание жидкости.
  9. Гайка винта. Верхняя часть головки корпуса с шестью гранями для удобного откручивания.
  10. Серьга. Удобный элемент для ручной транспортировки домкрата. Присутствует не у всех моделей.
  11. Головка винта. Конечная часть штока, упираемая в груз.
  12. Рычаг. Съемный элемент ручного насоса, увеличивающий силу воздействия в несколько раз. В большинстве случаев, включает в себя специальный паз для откручивания запорного клапана (о нем далее).
  13. Нагнетательный плунжер. Основной элемент насоса, приводимый в движение с помощью рычага. Перекачивает жидкость из одного резервуара в другой.
  14. Цилиндр насоса. Герметичная камера и промежуточное звено в перекачивании масла между резервуарами.
  15. Запорный клапан. Служит для объединения / изолирования масляного резервуара с цилиндром плунжера.
  16. Всасывающий клапан. Регулирует движение жидкости внутри устройства, позволяя течь только в одном направлении (только на всасывание в цилиндр насоса).
  17. Перепускной клапан. Противоположность всасывающего. Позволяет плунжеру насоса выдавить через себя масло, но обратно не пускает.

Суть действия устройства основывается на перекачивании жидкости из масляного резервуара в цилиндр с плунжером. При подъеме рычага, порция масла всасывается в цилиндр насоса, а при опускании, выдавливается в главный цилиндр подъемника. За счет этого, в главном отсеке образуется давление, выталкивающее поршень.

Главное, чтобы в отсек не попал воздух, который может снизить устойчивость и общую эффективность. Именно по этой причине, бутылочный гидравлический домкрат не работает горизонтально. Однако, даже в таком типе устройств есть модели, позволяющие производить подъем в различных положениях.

Основные неисправности и их причины

Среди всех причин, почему не работает домкрат гидравлический подкатной, бутылочный или ромбовидный, можно выделить 3 основных варианта: засорение системы, отказ клапанов или повреждение штока. Именно на этих 3-х китах базируются самые распространенные поломки, связанные со снижением эффективности или полным отказом системы. Для большей ясности, рассмотрим каждый случай подробнее.

Засорение системы может быть вызвано попаданием в жидкость воздуха, пыли или грязи. В следствии первого варианта, упор домкрата может не подниматься, сильно пружинить или вовсе опускаться под нагрузкой. Скопившиеся комки грязи, могут ограничить движение клапанов, которые уже не будут плотно закрывать каналы, пропуская жидкость в обе стороны. В данном случае, упор не будет фиксироваться в одном положении, постепенно опускаясь к нулевой точке. При выяснении обстоятельств, почему не держит гидравлический домкрат, в первую очередь следует обратить внимание на чистоту системы.

Отказ клапанов, помимо грязевого засорения, может быть вызван механическими повреждениями. Шарик на конце пружины, упираемый в конусообразный паз, может отсоединится или зацепится за другие элементы конструкции. В таком случае, шток не будет подниматься вовсе, поскольку циркуляция жидкости в системе нарушена, и перекачка не выполняется. Эта поломка более сложная, и требует разбора устройства. Не рекомендуется рассматривать её до проверки системы на засоры.

Повреждение штока может произойти по причине несоблюдения условий обслуживания или хранения, а также, от работы с большими грузами и нарушении правил эксплуатации. В первом случае, поршень может покрыться коррозией, что снизит плотность его прилегания к цилиндру, в следствии чего будет просачиваться жидкость. Если поднимать грузы, тяжелее допустимой нормы, упор может погнутся. Шансы такой поломки повышаются при максимальном выдвижении винта и неровной установке домкрата на землю. Деформация штока считается самой серьезной поломкой, которая не всегда подлежит ремонту даже в специальных центрах.

Осветив основные причины неисправностей, переходим к конкретике. Разберем главные проблемы и предложим варианты решений.

Не держит под нагрузкой

Спуск штока при упоре в груз и даже без сильного давления может быть вызван двумя причинами: недостатком масла или неисправностью клапанов. Выяснять наверняка, почему гидравлический подкатной домкрат спускает, лучше от простого к сложному. Разберем каждый вариант в отдельности, по степени усложнения процедуры ремонта.

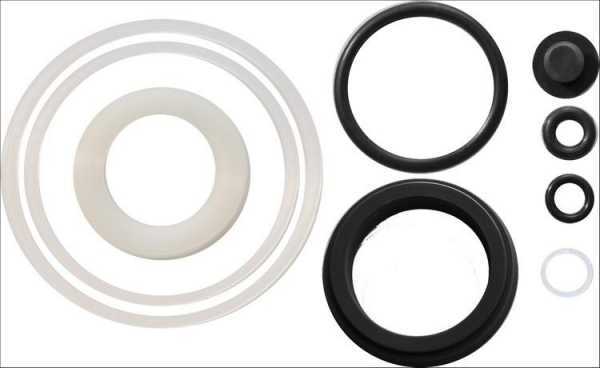

  1. Недостаток масла связан с банальным вытеканием при отсутствии герметизации. Может быть следствием длительного хранения инструмента с открученным запорным клапаном или износом прокладок. Проблема решается доливанием жидкости и прокачкой домкрата. Лучше использовать специальное гидравлическое масло, но вполне подойдет и простое индустриальное. Если после заполнения жидкость вытекает, даже при плотно закрытом клапане, стоит приобрести ремкомплект и заменить все прокладки.

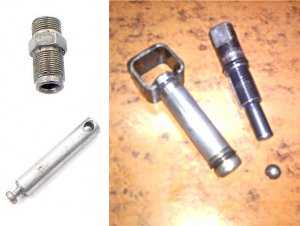

  2. Неисправность клапанов может быть вызвана засорением системы или механическими повреждениями. Если не держит подкатной гидравлический домкрат, разбирать его сразу не обязательно. Рациональней будет сначала промыть внутренние каналы, которые могут быть забиты грязью. Для этого сливаем из системы все масло и заполняем промывочной жидкостью (можно использовать керосин или бензин). Несколько раз прокачиваем, сливаем и повторяем процедуру ещё пару раз, используя чистую жидкость.

Если промывка не дала результатов, придется разбирать корпус и осматривать клапаны. Они могут слабо прилегать из-за ослабления пружинок или иметь изношенные шарики. Первый вариант более вероятен и может быть исправлен заменой пружинки или подкладыванием под неё небольшой шайбы для увеличения силы давления путем сокращения расстояния до затвора. Изношенный или сколотый шарик требует замены. Найти такие можно в рем. комплектах, продающихся в автомагазинах или достать из подходящего подшипника.

Плохо поднимает

Одна из распространенных неприятностей, возникающая в работе гидравлических домкратов, заключается в снижении скорости выдвижения штока до минимума или вовсе до нуля. Данная поломка, зачастую связана с уменьшением высоты подъема и снижением максимальной нагрузки. Основная причина такой неисправности кроется в завоздушенности системы, произошедшей в следствии падения уровня масла. Восстановить эффективность устройства, в этом случае, не составляет большого труда. Для этого потребуется немного масла (150-300 мл) и промывочная жидкость (если инструменту более 2-х лет).

  1. Первым делом отворачиваем запорный клапан на 1 оборот от затянутого положения. Затем опускаем поршень насоса и упор до нулевой точки.
  2. Откручиваем или вынимаем (если резиновая) заглушку на заливном отверстии и сливаем старое масло в любую емкость.
  3. Если прибору несколько лет, вполне вероятно, что его внутренние каналы могли забиться грязью, что может быть не менее веской причиной, почему плохо поднимает гидравлический домкрат. Рекомендуется промыть устройство, и желательно несколько раз. Для этого, можно использовать керосин или бензин. Просто заливаем жидкость через отверстие откуда выливали масло, перекрываем клапан, поднимаем упор накачиванием насоса, открываем клапан, опускаем упор и повторяем процесс 2 раза. Затем сливаем грузную жидкость, заливаем новую порцию чистой и проделываем вышеописанные действия минимум 1 раз (смотрите по чистоте сливаемого состава).
  4. Когда есть уверенность в чистоте системы, можно наполнять её маслом. Здесь можно использовать практически все разновидности, кроме тормозной жидкости. Главное, чтобы консистенция не была слишком густой. Желательно использовать специальное гидравлические, или синтетическое индустриальное.
  5. Перед заливкой масла, опускаем поршень насоса и упор в нулевое положение и закручиваем клапан. Если домкрат бутылочный, то во время заливки его следует установить в вертикальное, рабочее положение (подкатной заправляется в горизонтальном).
  6. Заправлять домкрат удобнее всего через шприц, плавно заливая жидкую консистенцию, пока она не заполнит весь объем резервуара и не начнет вытекать из отверстия.
  7. По завершению заправки, необходимо прокачать систему, выгнав из неё лишний воздух. Для этого, с открытым заливным отверстием, перекачиваем масло из резервуара в цилиндр. Когда упор выйдет на максимальную высоту, откручиваем запорный клапан и опускаем его. Проделываем процедуру 2-3 раза.
  8. Существует ещё один способ прокачки, без использования насоса, если предыдущий не дал результатов. Следует открутить запорный клапан на 1-2 оборота, затем рукой вытаскивать и погружать шток в цилиндр, с каждым разом уменьшая высоту подъема на 1 см, пока не дойдете до нулевой отметки.

Последовательность этих нехитрых действий займет не более 20 минут, и с большой вероятностью восстановит эффективность вашего подъемника.

Не опускается

Менее распространенная, но все-же актуальная для многих проблема, связана с заклиниванием упора в выдвинутом положении. Если шток гидравлического домкрата поднялся и не опускается, рассматривать можно 2 варианта: засор запорного клапана или деформация штока. Последний может быть вызван механическим повреждением (изгибом), от подъема грузов, превышающих допустимый вес. В таком случае возможна только замена детали, если посчастливится такую найти.

Кроме деформации, на штоке и внутренних стенках цилиндра может образоваться коррозия, от длительного хранения в неправильных условиях (с выдвинутым штоком, открученным клапаном, во влажной среде). Инструмент с такой проблемой видно сразу, по обильному количеству ржавчины. Восстановление возможно, путем полной разборки и очистки от ржавчины.

Если гидравлический домкрат не опускается, но шток свободно вращается по окружности, значит проблема кроется в запорном клапане. Скорее всего, с заправляемым маслом, в домкрат попал небольшой инородный предмет. При перекачке он оказался в цилиндре, а при спуске штока, под давлением, закупорил канал клапана. Самый простой, но не самый правильный вариант – выкрутить клапан совсем, максимально расширив канал. При успехе операции, часть масла вытечет, но шток опустится. Если это не помогло, домкрат надо разбирать, чтобы добраться до основания цилиндра и прочистить засор.

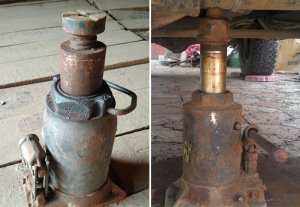

Иногда возникают проблемы с гидравлическими домкратами. Большинство их сразу выкидывает. Но не стоит выкидывать, может проблема не такая уж большая.

А бывает так — домкрат не поднимает на необходимую высоту. Раньше хватало, к примеру, длины штока, чтобы поднять машину, а теперь нет. Поднимается наполовину — и всё. Здесь виновато масло. Точнее, его недостача.

При работе исправного домкрата масло всё равно расходуется. Совсем немного, но расходуется с каждым подъемом/опусканием. По хорошему его надо время от времени — примерно раз в год — менять. Но кто у нас занимается такой ерундой?) Обычно работает, пока работает)

В общем, заглючили у меня два домкрата. Один подкатной, другой бутылочный, оба гидравлические, естественно. Подкатной домкрат — такой же бутылочный, только установленный в специальную конструкцию.
После того, как я поднимал машину — они не спеша ее опускали. Решил я долить масла.

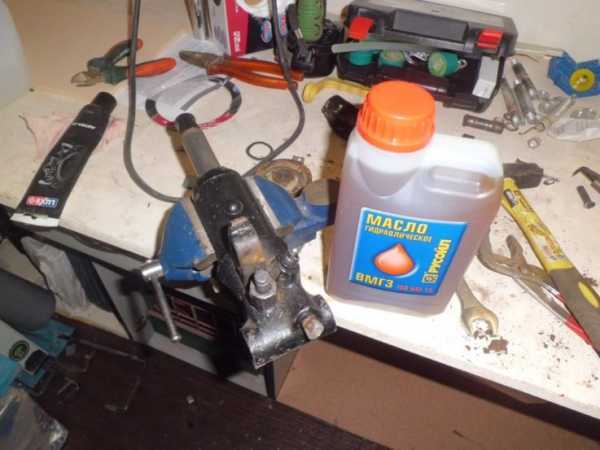

Вообще в такие домкраты рекомендуется доливать специальные гидравлические масла. Можно пойти и купить, можно залить веретенное масло, которое тоже гидравлическое. А можно, на свой страх и риск, долить обычного моторного. Что я и сделал. Это, конечно, не рекомендуется, свойства у масла не те, ну да ладно.

Вначале надо полностью опустить домкрат. Откручиваем штуцер, опускаем шток (или подъемную часть у подкатного), штуцер закручиваем назад.
Находим отверстие, через которое заливается масло. Оно закрыто резиновой заглушкой.
