Клапаны гидравлические (самоучитель по чтению гидросхем)

<<< Чтение гидросхем – самоучитель


Один и тот же клапан может служить нескольким целям в зависимости от своего расположения в гидросхеме, а также от расположения выхода и входа пилотной линии, схемы реализации слива утечек (дренажа) – зависимой или независимой.

Предохранительные клапаны (1)

Предохранительные клапаныПредохранительные клапаны

Предохранительные клапаны, как показано на рисунке выше (a, b, c), ограничивают максимальное давление в системе. Предохранительные клапаны – это нормально закрытые клапаны, которые воспринимают давление перед клапаном. Когда давление достигает установки (уставки или отсечки) клапана, клапан открывается для того, чтобы сбросить излишки жидкости (давления) к резервуар (гидробак). На рисунке выше (a) показан клапан прямого действия. Пунктирная пилотная линия указывает на то, что давление “снимается” непосредственно перед клапаном и запорный элемент клапана, непосредственно, воспринимает давление подаваемое на него.  Пружинная полость клапана напрямую соединена со вторичным портом, хотя данная функция не отображается текущими символами

ISO 1219-1. Обратное давление в линии слива действует со стороны пружины и добавляет (приплюсовывает) к установленному давлению настройки своё давление. Это означает, например, что в случае давления в 10 бар в линии слива (давление подпора в линии слива), клапан откроется при давлении на 10 бар большем, чем было установлено, хотя перепад давлений через клапан не изменяется.

На рисунке выше (b) показан упрощенный символ предохранительного клапана с пилотным управлением или, по-другому, двухступенчатый клапан, а на рисунке (c) показан детализированный символ для двухступенчатого предохранительного клапана. Благодаря своей конструкции пилот предохранительного клапана может быть удалён и находиться в кабине оператора.

После неурегулированного гидронасоса обязательно должен быть установлен предохранительный клапан.

Несмотря на то, что регулируемые гидронасосы имеют компенсаторы по давлению, после них в гидроцепи желательно также устанавливать предохранительный клапан. Клапаны, стоящие после гидронасоса, обычно называются главными клапанами и защищают всю гидросистему. Также для защиты отдельных узлов (гидромоторов, гидроцилиндров) предохранительные клапаны могут устанавливаться в ответвлениях гидроцепи.

На рисунке выше (d) показан нормально открытый редукционный клапан, который используются для ограничения максимального давления приводов в ответвлениях гидролинии. Эти клапаны контролируют давление за счёт контроля давления на вторичном выходе клапана. Данная функция показывается пунктирной пилотной линией на выходе клапана. Так как давление определяется как сопротивление потоку, то регулируя расход масла (РГЖ) через клапан возможно изменять перепад давления на клапане, тем самым регулируя вторичное давление. Так как клапан “снимает” давление непосредственно на выходе, то данный клапан априори является клапаном с внешним дренажом.

На рисунке выше (е) показан символ редукционного клапана, который, помимо давления, понижает поток масла через клапан.

Клапаны разгрузки  используются с насосами постоянного объёма или в линии аккумулятора для сохранения энергии привода. Некоторые производители изготавливают клапаны с внешней разгрузкой – такой клапан показан на рисунке выше (f). В данных клапанах разгрузка осуществляется по команде пилотного давления из другой гидролинии или гидролинии оператора.

На данной гидросхеме ограничение давления происходит как от внешнего, так и от внутреннего пилотного давления. При увеличении любого пилотного давления сверх показания установленного – происходит открытие клапана:

Предохранительный клапан в гидроцепи

На рисунке ниже показана типичная гидросхема с насосами высокого давления (малого объёма) и низкого давления (большого объёма). Разгрузка насоса низкого давления происходит от пилотного давления, подаваемого после обратного клапана. Для защиты линии высокого давления после закрытия обратного клапана, за насосом высокого давления устанавливается предохранительный клапан.

Предохранительный клапан в гидроцепи

В данной гидросхеме клапаны

S1 и S2 являются клапанами последовательности:

Предохранительный клапан в гидроцепи

В начале цикла происходит подъём бура и только после достижения давления уставки клапана S2 происходит разжим струбцины – система приводится в исходное положение и теперь можно начинать рабочий цикл. При подаче напряжения на катушку произойдёт зажим струбцины и по достижению уставки давления клапана S1 начнется рабочий ход бура. Особенностью клапана последовательности является наличие независимого слива, так как со стороны слива действует противодавление, которое будет менять уставку давления при отсутствии независимого слива. Такие клапаны могут дополняться обратными клапанами для свободного движения масла в обратном направлении.

На рисунке ниже изображён клапан подпора:

Предохранительный клапан в гидроцепи

Цель клапана подпора – удержание штока гидроцилиндра от свободного падения под действием силы тяжести при опускании или в промежуточном положении. Клапан настраивается приблизительно на давление 10 бар и благодаря этому шток гидроцилиндра опускается равномерно, без рывков. Недостатком этого клапана является понижение КПД гидроцилиндра, так как требуется преодолевать дополнительное противодавление клапана в 10 бар.

Для исправления этого недостатка некоторые производители выпускают клапаны подпора с внешней пилотной линией.

На гидросхеме ниже при опускании штока вниз клапан полностью открывается под воздействием внешнего пилотного давления:

Предохранительный клапан в гидроцепи

В случаях работы гидравлики с переменной нагрузкой, применение клапана подпора с внешней пилотной линией (клапана контрбаланса) однозначно необходимо. В случае, когда в гидроцилиндре создаётся “тянущая” нагрузка, имеется вероятность неравномерного опускания штока.

Такой режим работы, например, у стрелы автокрана, где нагрузка изменяется во время движения стрелы по вертикальной плоскости.

Клапаны контроля движения изготавливаются двух типов: тарельчатого и золотникового.

Преимуществом тарельчатого клапана перед золотниковым является меньшие внутренние утечки. В случае если большее время удержания нагрузки происходит на вытянутом штоке гидроцилиндра – должен применяться тарельчатый клапан.

Предохранительный клапан в гидроцепи

Подпорный клапан необходим для установки в линию гидромотора в качестве предупреждения неконтролируемой “раскрутки” гидромотора под воздействием веса груза. Когда подача насоса меньше скорости вращения гидромотора, то есть гидромотор раскручивается под собственным весом груза, торможение производится за счёт внутренней пилотной линии. Если вращение происходит за счёт нагнетания РГЖ насосом, внешняя пилотная линия приоткрывает клапан подпора, тем самым уменьшая сопротивление линии подпора. В случае применения реверсивного гидромотора в конструкции клапана подпора необходимо наличие обратного клапана. Так как клапан подпора из-из внутренних утечек не препятствует медленному вращению гидромотора, то в некоторых конструкциях гидромотора предусмотрен внутренний тормоз.

Предохранительный клапан в гидроцепи

Ещё одним видом клапана для удерживания нагрузи является гидрозамок.  Клапан свободно пропускает масло в одном направлении и жёстко запирает поток в обратном направлении. Открытие клапана в обратную сторону происходит только под воздействием пилотного давления. В отличие от клапана подпора, гидрозамок не имеет внутренних утечек, благодаря чему не происходит “сползания” груза под нагрузкой.

Гидрозамки используют в случаях необходимости удерживания статической нагрузки, а клапаны подпора требуются при динамической нагрузке.

Содержание

Гидроклапан давления. Назначение гидроклапанов

На нашем сайте “ГидроСпецТех” вы сможете найти большой выбор гидравлических клапанов. Один из видов гидроклапана — регулирующий. Они применяются для слежения за давлением по определенным параметрам. Так же гидроклапаны бывают направляющими. Такой вид клапана применяется чаще всего для редактирования направления жидкости, помогая открытию или закрытию проходного рабочего сечения.

Гидроклапан является таким гидроаппараттом, который помогает в регулировке протикания жидкости, работает над редактированием проходного сечения гидроаппарата по средствам изменения положения запорно-регулирующего элемента и под определённым воздействием потока жидкости.

Гидроклапан давления

гидроклапан давления, назначение гидроклапановГидроклапаны бывают либо регулирующие, либо направляющими. Регулирующие ставят перед собой основную задачу в виде регулирования давления в потоке жидкости, а направляющий — пропускает или останавливает потоки жидкости при достижении определенного давления, настроенными клапаном значения.

Гидравлический клапан — это многопрофильный аппарат, помогающий сохранять заданное давление в подводном и отводимом потоках жидкости. Еще он служит гарантом при управлении потока в назначенном давлении, и является предохранителем системы  от высокого давления. Выполнение всех этих работ возможно только при помощи гидроклапана давления.

В момент выбора направляющих и регулирующих гидроклапанов важно понимать ваше предельное давление в системе, необходимые параметры сечения, желаемый тип устройств, логику алгоритмов работы. Если у вас возникают сложности, то вы можете обратиться за помощью к нашему специалисту.

Назначение гидроклапанов

Назначение гидроклапанов заключается в том, что они служат для работы в мобильных и стационарных машинах. Гидроклапаны по своему свойству регулирования давления обычно разделяются на напорные клапаны, обычно такие используются как предохранительные клапаны давления и переливные клапаны. Кроме напорных клапанов есть и редукционные – это такие клапаны, которые влияют на разность давления.

Давление в гидроклапане – это автоматизированная машина, предназначенная для удержания заданных значений по разности давления в отличительных потоках и построенная на управляющем потоке при помощи клапана перепада давления. Так же давление в гидроклапане служит для контроля проходимости жидкости через клапан давления гидравлики при достижении заданных параметров в потоке определённых давлением и так называемым клапаном последовательности. Важным аспектом является система предохранителя, борющаяся с высоким давлением, которое значительно превышает норму. Предохранительная система поддерживает назначенное давление при помощи переливания жидкости и оттока из неблагоприятной сферы в сливную.

Все выше перечисленные функции работают благодаря надёжной и долговечной системы гидроклапана давления. После установки пробки в заданное отверстие становится возможным соединение или разъединение каналов, которые необходимы для реализации функция гидроклапана давления. Представленная нами продукция отличается большой надежностью и качественностью. Мы работаем как с частниками, так и юридическими лицами. При покупке у нас в магазине   “ГидроСпецТех”вы получаете сертифицированные клапаны по лучшей цене.







Клапанная аппаратура

Если вы хотите сказать спасибо автору, просто нажмите кнопку:

Каждая гидросистема помимо насоса, исполнительных гидродвигателей и распределительной гидроаппаратуры имеет в своем составе клапаны. Количество клапанов в зависимости от сложности системы варьируется от единиц до нескольких десятков, а в некоторых случаях их количество измеряется сотнями.
В данной статье будут описаны основные типы клапанов, наиболее часто встречающиеся в гидросистемах:
  • Предохранительные клапаны
  • Редукционные клапаны
  • Обратные клапаны
  • Управляемые обратные клапаны
  • Тормозные (контрбалансные) клапаны.

Основной принцип действия клапана

Принцип действия простейшего клапана заключается в уравновешивании силы создаваемой давлением рабочей жидкости на площади седла и силы упругости пружины. Седло клапана — это конструктивный элемент, образующий рабочую кромку, обеспечивающую герметичное прилегание запорного элемента. Простейший клапан имеет конструкцию, изображенную на рисунке 1а. В корпусе 1 имеется рабочая кромка, к которой плотно прилегает поджатый пружиной 3 запорный элемент 2. Сила, создаваемая пружиной 3, определяет разницу давлений между полостями P и T при которой происходит открытие клапана. На рисунке 1б показан клапан в открытом состоянии, где стрелками показано направление движения рабочей жидкости. Двухступенчатые клапаны в зависимости от назначения могут иметь различную конструкцию и будут рассмотрены ниже.

Основной принцип работы

Классификация

По виду запорного элемента различают несколько типов клапанов. Наиболее часто встречаются: сферический (шариковый), конический, плоский (см. рисунок 2). Благодаря высоким герметизирующим свойствам и технологичности наибольшее распространение получили сферические (шариковые) и конические клапаны.

Типы запорных элементов

По способу монтажа различают клапаны картриджные, трубного, стыкового (фланцевого) и модульного монтажа. Картриджные клапаны дополнительно подразделяют на вворачиваемые (резьбовые) и закладные. Существует еще одна категория – бескорпусные клапаны. Бескорпусные клапаны это, как правило, набор составляющих элементов клапана предназначенный для установки в клапанную плиту или корпус.

Картриджные и бескорпусные клапаны могут быть использованы в гидросистеме только в составе клапанного блока или установленными в индивидуальный корпус. На рис. 3, на примере клапанного блока картриджные и бескорпусные клапаны показаны до установки и в установленном состоянии.

Клапаны трубного монтажа имеют резьбовые порты для присоединения гидравлических линий. Клапаны стыкового монтажа обычно предназначены для установки непосредственно на гидроагрегат (например, на гидроцилиндр или гидромотор) и фиксируются группой резьбовых крепежных элементов. Клапаны трубного и стыкового монтажа показаны на рис. 4. и рис. 5.

классификация клапанов

классификация клапанов

Р 4 (Клапан трубного монтажа).jpg

Р 5 (Клапан стыкового монтажа).jpg

К подгруппе клапанов стыкового монтажа относится модульная гидроаппаратура СЕТОР (см. рис. 6). В зависимости от максимально пропускаемого потока рабочей жидкости аппаратура разбита на несколько групп: CETOP 02, 03, 05, 07 и 08. Перечень компонентов СЕТОР включает в себя целый ряд гидрокомпонентов: это и всевозможные клапаны, и гидрораспределители, и аппаратура управления расходом, и даже фильтрация рабочей жидкости. Все элементы монтируются группами или по отдельности на монтажные плиты. Пример сборки гидросистемы на элементной базе CETOP 03 показан на рис.7.

Р 6 (клапан модульного монтажа).jpg

Р 7 (Модульная аппаратура CETOP).jpg

Предохранительные клапаны

Предохранительный клапан относится к клапанам регулирования давления с кратковременным срабатыванием. Он устанавливается в гидросистему для ограничения максимально возможного давления в линии. Каждая гидросистема имеет предохранительный клапан в линии высокого давления выходящей из насоса. Предохранительные клапаны могут быть установлены в линиях, давление в которых не должно превышать заданной величины. Например, в линии питания гидродвигателей устанавливают предохранительные клапаны для ограничения в них давления и, как следствие, ограничения максимального создаваемого двигателем усилия. Кроме указанных выше у предохранительных клапанов имеется множество типовых применений.

Согласно ГОСТ 2.781-96 предохранительные клапаны на схемах обозначаются как показано на рисунке 8.

Р 8 (обозначение предохранительных клапанов).jpg

В схемных решениях предохранительный клапан может быть применен для обеспечения минимально заданного уровня давления или подпора в линии гидросистемы. При таком применении предохранительные клапаны принято называть подпорными, что отражает характер их работы.

Схематично устройство предохранительного клапана прямого действия изображено на рисунке. 9. В корпусе 1 установлен конический запорный элемент 2, прижимаемый к седлу пружиной 3. Настройка пружины осуществляется регулировочным винтом 4. Контргайка 5 служит для фиксации регулировочного положения винта. Подвижная опора пружины 8 уплотнена по зазору с корпусом 1. Замкнутый объем 6 и зазор 7 являются демпфером колебаний запорного элемента клапана. Клапаны прямого действия имеют высокую скорость срабатывания, что является их основным достоинством. К недостаткам можно отнести нестабильную работу и склонность к автоколебаниям. Также при увеличении рабочих расходов сильно увеличивается и размер клапана.

Подобных недостатков лишены клапаны непрямого действия, которые часто называют двухступенчатыми или сервоклапанами. Устройство такого клапана показано на рисунке 10. К седлу корпуса 1 пружиной 9 прижат основной запорный элемент 2. В запорном элементе имеется дроссельное отверстие 3. Рабочую полость от линии слива Т отделяет пилотный клапан с запорным элементом 4, поджатый к седлу пружиной 5. Механизм регулировки поджатия пружины состоит из регулировочного винта 7 с контргайкой 10, опоры 6 и уплотнения 8.

Р 9 (Предохранительный клапан устройство).jpg

Р 10 (Клапан непрямого действия устройство).jpg

Работа клапана происходит следующим образом: при давлении в линии Р ниже настройки срабатывания клапана, уровни давлений в рабочей полости и линии Р одинаковы, основной запорный элемент прижат к седлу пружиной 9. Начальные положения элементов клапана показаны на рисунке 10. При достижении давлением значения настройки пилотного клапана, последний открывается, и рабочая жидкость проходя через дроссельное отверстие 3 устремляется в линию Т. При прохождении рабочей жидкости через дроссельное отверстие создается перепад давлений между линией P и рабочей полостью. Этот перепад давлений воздействует на запорный элемент 2 и преодолевая усилие пружины 9, смещается, что приводит к открытию основного клапана.

Редукционные клапаны

Редукционный клапан относится к клапанам регулирования давления. Он устанавливается в гидросистему для поддержания давления в линии на более низком уровне, чем в основной линии. Иными словами, можно сказать, что редукционный клапан поддерживает давление на постоянном уровне «после себя», имея на входе более высокий уровень давления. Самым распространённым применением является поддержание давления в линии управления распределителями. Редукционные клапаны могут быть установлены в линиях питания гидродвигателей для ограничения в них давления и, как следствие, ограничения создаваемого двигателем усилия.

Согласно ГОСТ 2.781-96 редукционные клапаны на схемах обозначаются как показано на рисунке 11.

 Р 11 (Обозначения редукционных клапанов).jpg

Схематично устройство редукционного клапана прямого действия изображено на рисунке 12. В корпусе 1 установлен конический запорный элемент 2, прижимаемый к корпусу пружиной 3. При давлении в линии А ниже настройки редукционного клапана рабочая жидкость беспрепятственно перетекает в линию А. После того, как усилие, создаваемое давлением на запорном элементе в линии А превысит усилие, создаваемое пружиной, запорный элемент смещаясь влево, перекроет ток рабочей жидкости из линии Р в А. При этом происходит дросселирование (понижение давления) жидкости на рабочей кромке, вызывая снижение давления в линии А, уравновешивая клапан в некотором положении. Для стабильного поддержания давления редукционным клапаном, полость пружины должна сообщаться с баком. Если в полости пружины создавать некоторое давление, то значение давления, поддерживаемое в линии А, будет увеличиваться прямопропорционально давлению в полости пружины. В этом случае речь идет о редукционном клапане с внешним управлением, а давление в полости пружины называют давлением управления.

Редукционные клапаны седельного типа (см. рис.12) обладают высокой скоростью срабатывания, что может привести к частым и сильным колебаниям давления. Для снижения колебаний давления применяют клапаны золотникового типа. Они обеспечивают более плавную характеристику без забросов давления, но не герметичны и имеют перетечку рабочей жидкости по зазору золотника. Редукционный клапан золотникового типа в рабочем положении показан на рисунке 13.

Для сохранения герметичности и обеспечения плавной характеристики применяются редукционные клапаны непрямого (двуступенчатого) действия. Устройство такого клапана показано на рисунке 14. К корпусу 1 пружиной 9 прижат основной запорный элемент 2. В запорном элементе имеется дроссельное отверстие 3. Рабочую полость А от линии слива Т отделяет пилотный клапан с запорным элементом 4, поджатым к седлу пружиной 5. Механизм регулировки поджатия пружины состоит из регулировочного винта 7 с контргайкой 10, опоры 6 и уплотнения 8.

Р 12-1 (Редукционный клапан устройство).jpg

Р 12-2 (Редукционный клапан устройство).jpg

Р 12-3 (Редукционный клапан устройство).jpg

Р 13 (Редукционный клапан устройство (золотниковый тип)).jpg

Р 14-1 (Редукционный клапан непрямого действия устройство).jpg

Р 14-2 (Редукционный клапан непрямого действия устройство).jpg

Работа клапана происходит следующим образом: при давлении в линии А ниже настройки срабатывания клапана, уровни давлений в рабочей полости и линии А одинаковы, основной запорный элемент прижат к корпусу пружиной 9. При достижении давлением значения настройки пилотного клапана, последний открывается, и рабочая жидкость проходя через дроссельное отверстие 3 устремляется в линию Т. При этом создается перепад давлений между линией А и рабочей полостью, воздействующий на запорный элемент 2 и преодолевающий усилие пружины 9, смещает запорный элемент 2 вверх, что приводит к уменьшению проходного сечения (седло-клапан), снижению давления в линии А и уравновешиванию клапана в некотором положении, обеспечивающем заданное давление в линии А.

При понижении давления в линии А клапан под воздействием пружины опускается, увеличивая проходное сечение седло-клапан, что приводит к увеличению давления в линии А и уравновешиванию клапана в новом положении.

Еще одной разновидностью редукционного клапана можно считать редукционно-предохранительный или трехходовой редукционный клапан. Его обозначение на принципиальных гидравлических схемах показано на рис. 15.

Р 15 (Трехлинейный редукцинно-предохранительный клапан обозначение).jpg
Принцип работы редукционно-предохранительного клапана показан на рисунке 16. В корпусе 1 установлены основные элементы: пружина 3 и золотник 2. Пока давление в линии А ниже чем в питающей линии Р клапан 2 находится в правом положении и свободно пропускает жидкость из линии Р в линию А. (см. рис. 16А). При повышении давления в линии Р выше настройки пружины 3, золотник 2 смещается влево и начинает дросселировать жидкость прикрывая окно линии P (см. рис. 16Б), вплоть до полного закрытия (рис. 16В). Если при полном закрытии давление в линии А продолжает расти, то золотник смещается еще левее, приоткрывает окно линии Т и начинает сбрасывать жидкость из линии А в слив (см. рис 16Г)
Р 16 (Трехлинейный редукцинно-предохранительный клапан устройство) (1).jpg
Р 16-2 (Трехлинейный редукцинно-предохранительный клапан устройство) (1).jpg

Обратные клапаны

Обратные клапаны относятся к клапанам управления расходом. Основным их назначением является пропускание потока рабочей жидкости в прямом и блокирование в обратном направлениях. Конструктивно обратные клапаны схожи с предохранительными, но не имеют механизма регулировки сжатия пружины, а часто и самой пружины.

Согласно ГОСТ 2.781-96 обратные клапаны на схемах обозначаются как показано на рис. 17.

Р 17 (обозначения обратных клапанов).jpg

Рис. 17

Устройство простейшего обратного клапана соответствует показанному на рис.1а. Где жидкость имеет возможность проходить от линии P к линии Т, преодолев сопротивление пружины, которое эквивалентно значению из диапазона от 0,02 до 1МПа. При этом в обратном направлении жидкость пройти не может. Также распространены конструкции обратных клапанов без пружины.

Часто при проектировании гидросистемы появляется необходимость в применении обратного клапана способного пропускать поток жидкости в обратном направлении по внешнему сигналу управления. В таких случаях речь заходит об управляемых обратных клапанах.

Управляемые обратные клапаны называются гидрозамками и в соответствии с ГОСТ 2.781-96, имеют обозначения, показанные на рисунке 18:

Р 18 (обозначения гидрозамков).jpg

Рис. 18

Схематично устройство гидрозамка изображено на рисунке 19. В корпусе 1 установлены управляющий поршень 4 и конический запорный элемент 2, прижимаемый к корпусу пружиной 3. Рабочим является закрытое положение клапана, при котором рабочая жидкость заперта в линии C2 (см. рис. 19А). Для принудительного открытия клапана давление подаётся в линию V1-C1. После того, как усилие на поршне 4, создаваемое давлением в полости V1-C1, превысит усилие на запорном элементе 2, создаваемое давлением в линии C2 и пружиной 3, поршень 4 переместится вправо и, смещая запорный элемент 2, откроет доступ жидкости из линии C2 в линию V2 (см. рис. 19Б). При подъеме нагрузки (см. рис. 19В) линия V2-C2 свободно пропускает жидкость к гидродвигателю (гидроцилиндру).

При определенных условиях в момент открытия гидрозамков в гидросистеме могут возникать ударные нагрузки, вызванные резким падением давления. Такие нагрузки отрицательно сказываются на большинстве элементов гидросистемы и снижают их ресурс. Для борьбы с этим явлением в гидрозамок встраивают декомпрессор 5 (см. рис. 20). Принцип работы замка с декомпрессором отличается от обычного тем, что при смещении управляющего поршня 4 первым открывается клапан декомпрессора 5. Смещаясь декомпрессор 5 создает небольшую перетечку жидкости из линии С2 в линию V2 и тем самым снижает в нагруженной линии давление. После этого происходит открытие основного клапана 2 и сброс жидкости из С2 в порт V2. Таким образом мгновенного соединения линии, находящейся под высоким давлением, с линией слива удается избежать.

Р 19-1 (Гидрозамок устройство).jpg

Р 19-2 (Гидрозамок устройство).jpg

Р 19-3 (Гидрозамок устройство).jpg

Р 20 (Гидрозамок с декомпрессором устройство).jpg

Рис. 20

Одним из важнейших параметров гидрозам

Гидравлический обратный клапан: устройство, принцип действия

Гидравлический обратный клапан – это устройство предназначение, которого пропускание рабочей жидкости только в одну сторону.

Они необходимы в гидросистемах, с односторонним движением рабочей жидкости. Также они широко применяются в устройствах гидравлических моторов и насосах.

Устройство

Гидравлический обратный клапан

Гидравлический обратный клапан

Как показано на рисунке «а» в состав гидравлического обратного клапана входят: 1 – корпус; 2 – пружина; 3 – шарик. Вместо шарика может быть шайба или конус как на рисунке «б». На гидравлических схемах обратный клапан выглядит как показано на рисунке «в».

Пружина в обратном клапане нужна для того чтобы осилить силу трения при постановке запирающей части в седло. Чтобы предотвратить понижение давления рабочей жидкости при проходе через него, жёсткость пружин должна быть минимальной.

Принцип работы согласно рисункам «а» и «в»:

  • Рабочая жидкость поступает под давлением снизу;
  • Давит на шарик ил конус, шарик давит на пружину, и она сжимается;
  • Поток беспрепятственно проходит;
  • Если подать напор с другой стороны шарик еще сильней прижмется и не пропустит его;

Обратные клапаны не редко являются встроенными в гидравлическую систему элементами, но есть и агрегаты, изготавливаемые отдельно.

Применение

  • В роли подпиточных клапанов, в гидравлических системах с замкнутым перемещением рабочей жидкости;
  • В гидросистемах, в которых более одного насоса, применяются для убирания взаимного влияния, при работе насосов в одно и то же время;
  • Блоки очистки и фильтрации рабочей жидкости в реверсивных гидравлических линиях для того чтобы избежать прохождение ее через фильтр в обратном направлении.
  • В гидравлических системах где необходимо движение потока только в одну сторону.

Управляемый гидравлический обратный клапан

Гидравлический управляемый обратный клапан —  это устройство которое в зависимости от действий управляющего элемента, пропускает или не пропускает жидкость в каком-то из направлений. Такие устройства называют Гидрозамками.

Редукционный клапан давления: принцип работы, устройство, назначение

Газ или жидкость в магистральном трубопроводе часто находится под более высоким давлением, чем это нужно для того или иного потребителя. Для того, чтобы снизить его до требуемой величины, применяют редукционный клапан. Такие устройства используют также стабилизации напора в гидравлических системах различных приводов на транспорте и в технологических установках.

Редукционный клапанРедукционный клапан

Назначение

Устройства предназначены для понижения высокого напора жидкости или газа, подаваемого из магистрали, до значений, необходимых для работы устройства-потребителя. Еще одно назначение редукционного клапана — поддержание постоянного давления на входе таких устройств.

Основные области применения гидравлических редукционных клапанов следующие:

  • Водопроводные распределительные сети.
  • Насосные установки.
  • Оросительные системы.
  • Противопожарные комплексы.

Правильно подобранный редукционный клапан дает следующие преимущества:

  • Защита от резких перепадов напора, гидравлических ударов.
  • Оптимизация расхода ресурсов, снижение издержек.
  • Снижение уровня вибрации, нежелательных акустических эффектов (так называемое «гудение труб»).

Специалисты рекомендуют устанавливать редукционный клапан в следующих случаях:

  • При давлении в магистрали выше 5 атм. (бар)
  • Защита от бросков.
  • Сложные распределительные системы в многоэтажных зданиях.
  • Потребность в секциях водопроводной сети с разным напором.

Чтобы стабилизировать давление в отопительных контурах, применяется подпиточный клапан.

Виды регулировочных клапанов

Устройства разделяют на две подгруппы. Они различаются конструкцией и принципом действия. Это:

  • Редукторы прямого действия. Давление в магистрали непосредственно действует на чувствительные элементы, управляющие регулировкой. Работает за счет энергии напора в магистрали.
  • Редукторы непрямого действия. Давление воспринимается чувствительным элементом и предается на механизм, сравнивающий значение с заданным и управляющий исполнительными органами. Этот механизм может использовать электронные компоненты и требовать дополнительного питания.

Редукторы разделяются также по виду рабочей среды:

  • Воздух.
  • Газ (углекислый, ацетилен, аргон, кислород и т.п.).
  • Масло в системах смазки и гидравлики.
  • Вода в сетях водоснабжения и канализации.
  • Теплоноситель в системах отопления.

Рабочая среда влияет на выбор конструкции, материалов, диапазонов регулировки.

Гидравлические редукторы, в свою очередь, бывают поршневые и мембранные. Поршневые отличаются тем, что изменения входного давления не влияет на стабильность параметров на выходе. Однако устройства такого типа намного более чувствительны к загрязнениям и посторонним включениям в потоке рабочей среды и требую установки фильтров. В мембранных редукторах перепады на входе сказываются на постоянстве напора на выходе, они неприхотливы и допускают значительные загрязнения жидкости. Для срабатывания им не требуется существенный перепад входного давления.

Клапан редукционный пружинного типа применяется для управления напором при подаче газов, воды, пара, растворов теплоносителей.

Функции редукционного клапана

Для чего нужен водный или газовый редукционный клапан? Редуктора выполняют следующие основные функции:

  • Понижение давления в отводе от главной магистрали.
  • Стабилизация выходного давления на заданном уровне.
  • Ограничение выходного давления до заданной величины.

Сложные современные устройства выполняют и другие функции, такие, как передача данных в централизованную систему управления, доочистка рабочей среды от механических загрязнений и других посторонних включений.

Как работает редукционный клапан

Рассмотрим принцип работы прямых и непрямых редукционных клапанов.

Для этого будет рассмотрены схемы простейших редукционных клапанов.

Редукционный клапан прямого действия

Основные элементы конструкции редуктора прямого действия следующие:

  • Цилиндрический корпус имеет входной и выходной патрубок.
  • По корпусу изнутри двигается золотник переменного сечения. Он может перекрывать входной и выходные патрубки.
  • Сверху золотник поджат пружиной.
  • Сила прижима задается регулировочным винтом.

Пример монтажа редукционного клапана прямого действияПример монтажа редукционного клапана прямого действия

Давление на входе (Рн) не вызывает перемещения золотника. Когда давление на выходе (Рред) падает ниже заданной величины, пружина отжимает сердечник вниз, открывая выходной патрубок и соединяя его с центральной камерой. Рн начинает действовать и на нижний срез золотника, отжимая его вверх, сжимая пружину и перекрывая выходной патрубок. По мере расхода жидкости потребителем в выходном патрубке Рред снижается, и пружина снова отжимает поршень вниз. Рабочий цикл повторяется.

Рн воздействует на обе поверхности камеры золотника с равной силой и не вызывает его продольного перемещения. Рред и сила пружины действуют на поршень в противоположных направлениях. Сила воздействия пружины задается регулировочным винтом. Чем сильнее он завернут, тем больше эта сила и тем большее давление воды требуется, чтобы ее уравновесить.

При росте Рред поршень будет двигаться вверх, постепенно перекрывая просвет входного патрубка, при этом будет снижаться и подача рабочей среды, снижая, таким образом, Рред.

Как только Рред снизится до заданной величины, пружина начнет отжимать поршень вниз, увеличивая просвет и поступление рабочей среды. Рн начнет увеличиваться.  Одновременно этот механизм выполняет и функции обратного клапана.

При большом расходе клапан прямого действия будет вызывать большие колебания расходы продукта.

В этом случае разумно применить редукционный клапан давления непрямого действия.

Редукционный клапан непрямого действия

Применение таких устройств дает возможность снизить зависимость колебаний давления от расхода.

Устройство редуктора непрямого действия заметно сложнее, чем прямого.

Входной поток проходит чрез просвет между конической частью поршня золотника и седлом, и далее- в отводной канал. Сила давления в этом канале действует на нижний срез поршня золотника, отжимая его вверх. Это давление уравновешивается силой сжатия главной пружины и давлением на верхнюю часть поршня, куда рабочая среда поступает через дросселирующую заслонку. Далее отводной канал подходит к подпружиненному шарику, перекрывающему выход в дренажный патрубок. Сила сжатия этой пружины изменяется с помощью регулировочного винта.

Чертеж общего вида редукционного клапана непрямого действияЧертеж общего вида редукционного клапана непрямого действия

Позиция золотника определяется равнодействующей Рред и давления в верхней камере.

Если давление в отводном канале превышает заданный регулировочным винтом уровень, шарик отжимается вправо, открывая путь рабочей среде в дренаж. Возрастает расход, и благодаря потерям в дросселирующей заслонке давление в верхней камере начинает снижаться. После сброса в дренаж некоторого ее количества давление падает до заданного, и пружина отжимает шарик к седлу, перекрывая клапан.  Золотник перемещается в сторону меньшего давления, перекрывая входной патрубок, и Рред также снижается до установленной величины.

Отличие редуктора от предохранительного клапана

Конструктивно эти два вида запорных устройств имеют очень много общего. Они походи внешним видом корпусов, рабочее давление и там, и там задается регулировочными винтами, изменяющими степень сжатия пружин, подпирающих клапаны. Много общего и в их схемах с точки зрения гидравлики.

Различия заключаются в назначении, принципе действия и особенностях внутреннего устройства.

Предохранительный клапан выполняет единственную функцию — он не должен допустить повышение давления в системе выше заданной предельной величины.

Управляется он входным давлением (Рн). Для него не имеет значения расход рабочей среды, проходящей через клапан. Это устройство эпизодического действия.

Предохранительный клапанПредохранительный клапан

Редуктор же должен независимо от Рн поддерживать постоянное давление на выходе. Он управляется выходным Рред. Постоянный расход имеет большое значение для функционирования этого типа устройств. Действуют они не эпизодически, ка предохранителя, а постоянно.

Различие в управляющих параметрах нашли свое отражение и на гидравлических схемах. У редуктора пунктир, символизирующий управление, подходит ко входу, а у предохранителя — к выходу.

Ремонт и неисправности масляного клапана

Конструкция редуктора достаточно простая, это обуславливает его высокую отказоустойчивость и долгий срок эксплуатации. Обычно это бывает связано с износом деталей устройства.

Специалисты выделяют следующие основные неисправности редукторов:

  • Не создается необходимое давление на выходе. Чаще всего причиной неисправности служит пружина. По мере использования и естественного старения пружина теряет упругость. Из-за меньшей силы сжатия клапан никогда до конца не закрывается, и заданный напор не достигается. То же самое может произойти, если при ремонте или обслуживании поставить похожую по размерам пружину, обладающую меньшей упругостью. Неопытные или недобросовестные мастера часто допускают такую оплошность.
  • На выходе получается слишком высокое давление. Это бывает вызвано наличием посторонних предметов внутри механизма, мешающих ему своевременно отсекать подачу. Это могут быть частицы стружки, других механических загрязнений или отложения отработавшего свой срок и загустевшего масла. Такие загрязнения могут привести к заклиниванию деталей клапана и к полному выходу механизма из строя.

Ремонт редукционного клапана масляного насосаРемонт редукционного клапана масляного насоса

Ремонт и обслуживание можно проводить только при полностью отключенных насосах, двигателях и сбрасывании давления в магистрали до нуля. Нарушение этого правила может привести к выбросу масла и деталей клапана, травмированию персонала и повреждению оборудования.

Ремонт заключается в демонтаже клапана и его полной разборке для дефектации.

Все детали, включая корпус, надо тщательно промыть в растворителе от остатков масла и других загрязнений и осмотреть. Поврежденные детали следует заменить. Если нет уверенности в упругости пружины, лучше заменить и ее, не дожидаясь сбоев в работе.

Такое обслуживание обычно приурочивают к плановому ремонту двигателя, связанному с частичной разборкой. Если на внутренних поверхностях корпуса или на поверхности золотника обнаружены царапины или задиры, лучше заменить весь клапан.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

  • При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
  • Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
  • Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
  • Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
  • Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
  • При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Установка редукционных клапанов прямого действияУстановка редукционных клапанов прямого действия

Обслуживание и ремонт

Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.

Клапаны ограничения давления тип Г54-3 | Гидроклапаны давления

Клапан давления Г54, Г52, в том числе и с обратным клапаном, используются в гидросистемах станков и других гидрофицированных машин для пропускания потока рабочей жидкости.

Гидроклапаны ограничения давления имеют ряд исполнений, различающихся по способу монтажа, номинальному давлению настройки, условному проходу и климатическому исполнению.

Гидравлические клапаны ограничения давления


Гидравлический клапан ограничения давления Г54-2

gidroklapan_davleniya_g_54_2_shema_raboty

Работа гидроклапана по требуемой схеме достигается установкой пробок с конической резьбой в указанные в табл. 1 каналы, что обеспечивает необходимое соединение гидролиний внутри аппарата.

Устройство и работа клапана давления

Устройство и работа гидравлического клапана ограничения давления Г54-2

В расточке корпуса 1 помещен золотник 2, поджатый с торца усилием пружины 4, которое регулируется винтом 5.

При использовании гидроклапана давления по схеме 1 (см. табл. 1) рабочая жидкость, подводимая в полость и корпуса 1, через каналы в и ж, демпферное отверстие к поступает под торец золотника 2.

Давление жидкости на торец золотника уравновешивается усилием пружины 4. Когда давление в подводящей гидролинии возрастает и, действуя на золотник 2, преодолевает усилие пружины, золотник поднимается вверх и соединяет полости подвода и и отводад.

Так как полость е под колпачком 3 соединена каналом б с полостью отвода д, то разность давлений в подводящем и отводящем каналах, определяемая усилием пружины, поддерживается постоянной, независимо от изменения давления в гидросистеме. Для уменьшения колебаний золотника 2 предназначено отверстие к малого диаметра.

При работе по схеме 2 (см. табл. 1) в канале в устанавливается пробка, а через канал г под торец золотника 2 подводится управляющий поток.

Когда давление в управляющем потоке превышает усилие пружины, золотник поднимается и соединяет полости подвода и и отвода д, а так как полость г сообщается с полостью отвода д, то обеспечивается поддержание постоянной разности давлений в управляющем и отводимом потоках.

При использовании по схеме 3 (см. табл. 1) каналы б ив заглушаются пробками, полость е через канала соединяется с баком или с управляющим потоком, а через канал г подается управляющий поток.

Когда давление в управляющем потоке линии г достигает заданной величины, определяемой усилием пружины 4 и давлением в канале а, золотник 3 соединяет полости подвода и и отвода д, что обеспечивает пропускание потока рабочей жидкости.

При работе по схеме 4 (см. табл. 1) в канале б устанавливается пробка, а полость е под колпачком 3 через канал а соединяется с баком или управляющим потоком, что обеспечивает пропускание потока при достижении в нем заданной величины давления, определяемой усилием пружины 4 и давлением в канале а.

Гидроклапаны ограничения давления стыкового монтажа отличаются от гидроклапанов трубного монтажа только конструкцией корпуса. Уплотнение стыковой плоскости осуществляется резиновыми кольцами круглого сечения.

Гидравлический клапан ограничения давления Г54-3

Устройство и работа

Гидроклапан ограничения давления Г54-34. Работа клапана

В расточке корпуса 1 (см. рисунок выше) помещён золотник 2. Расположенная в колпачке 3 пружина 4 через шайбу 10 препятствует перемещению золотника внутрь колпачка. Натяг пружины регулируется перемещением упора 7 с помощью регулировочного винта 5, контргайка 6 на винте фиксирует настройку.

Рабочая жидкость, подводимая в полость клапана Р, через каналы «в, х» и демпферное отверстие «г» поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4.

При возрастании давления в подводящей гидролинии увеличивается давление и на торец золотника 2. Преодолевая усилие пружины, золотник 2 сдвигается и соединяет полости Р и А.

Так как полость под колпачком 3 соединена каналом «б» с полостью отвода А, то разность давлений в подводящем и отводящем каналах, определяемая усилием пружины, поддерживается постоянной независимо от изменения давления в гидросистеме.

Гидравлические редукционные патронные клапаны HydraForce
Клапаны регулирования давления

СНИЖЕНИЕ ДАВЛЕНИЯ / СБОРКА КЛАПАНОВ


Снижение / снятие давления

Новый продукт выделен

Flow модель Инфо.Страница

STP-файлы

11,4 л / мин / 3 гал / мин

* PRES50-30

6,404,1 PRES50-30

* Номинальное значение 345 бар / 5000 фунтов на кв. Дюйм на входном отверстии 3


Снижение / снятие давления


Flow модель Страница каталога

STP-файлы

11 л / мин PR08-32 6.410,1 PR08-32
30 л / мин PR10-32 6.420.1 PR10-32


Снижение / снятие давления с пилотным управлением


Flow модель Страница каталога

STP-файлы

56 л / мин PR10-36 6.440,1 PR10-36
56 л / мин * PR50-36 6.442.1 PR50-36
189 л / мин / 50 г / мин PR12-36 6.443,1 PR12-36

* Номинальный для 345 бар / 5000 фунтов на квадратный дюйм


Редукционные / разгрузочные, золотниковые клапаны
Демпфированный, прямого действия


Flow модель Страница каталога STP-файлов
19 л / мин * PR58-38 6.450,1 PR58-38
72 л / мин * PR50-38 6.454.1 PR50-38

Золотниковый редукционный / разгрузочный клапан,
Балансировочный клапан


Flow модель Страница каталога STP-файлов
37.9 л / мин HPB08-E40 6.460.1 -

Элемент логики снижения давления


Flow модель Страница каталога STP-файлов
68 л / мин / 18 г / мин ER10-S30 6.470,1 ER10-S30
114 л / мин / 30 г / мин ER12-S30 6.472.1 ER12-S30


Снижение / снятие давления, делитель крутящего момента


Flow модель Страница каталога STP-файлов Больше информации.
56,8 л / мин * HTD10-40 6.480.1

-

Особенности и преимущества

* Номинальный до 345 бар (5000 фунтов на кв. Дюйм)


Клапаны регулирования давления Содержание Страница

,

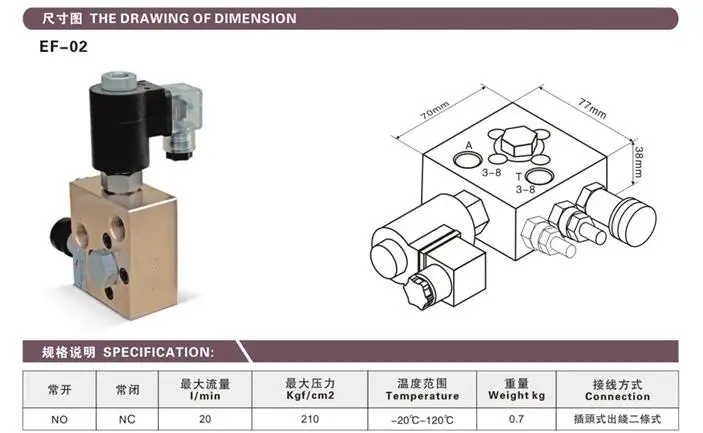

Гидравлический предохранительный клапан Гидравлический опорный клапан для составного гидравлического подъемного клапана EF 02 220 В 24 В Подъемная платформа | |

QQ截图20190816142710 未标题-1 未标题-2


Если веб-сайта нет, вам нужно. Пожалуйста, не стесняйтесь связаться со мной. Мы предоставим вам лучшие цены и лучшее качество!

Whatsapp: 008618757426965

отгрузка

1.ДОСТАВКА ПО ВСЕМУ МИРУ . (За исключением некоторых стран и APO или FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.

4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ обеспечивается несущей и исключает выходные и праздничные дни. Транзит раз

может меняться, особенно во время курортного сезона.

6. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы будем отслеживать

пересылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов !

7. В связи со складским состоянием и разницей во времени, мы решим отправить ваш товар с нашего первого доступного склада

для быстрой доставки.

8. Бразильский гражданин выбирает EMS, оплата после успешного, пожалуйста, укажите CPF НЕТ.Или сообщение для нас.

aeProduct.getSubject ()

Оплата

1) Мы принимаем Alipay, западное соединение, T / T. Все основные кредитные карточки принимаются через безопасную оплату

процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку.

Платежи должны быть завершены в течение 3 дней.

4) Если платеж не прошел успешно или кредитной картой, пожалуйста, выйдите из новой платежной системы, оплаты или

перезагрузите компьютер или свяжитесь с нами.

aeProduct.getSubject ()

гарантия

1. 12 месяцев ограниченная гарантия производителя для дефектных изделий

(за исключением предметов, поврежденных или неправильно использованных после получения).

Аксессуары поставляются с 3-месячной гарантией.

2.Дефектные элементы ДОЛЖНЫ БЫТЬ зарегистрированы и возвращены в течение гарантийного срока

Вы должны сообщить нам, в чем заключается дефект, и указать номер своего заказа.

3. Если вы не удовлетворены, когда вы получите ваш товар, пожалуйста, верните его

в течение 14 дней для замены или возврата денег. Пожалуйста свяжись со мной

прежде чем вернуть его.

МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ с истекшим сроком гарантии.

Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress!

Обратная связь

Мы поддерживаем высокие стандарты качества и стремимся к 100% клиентов

удовлетворение, обратная связь очень важна, мы просим вас связаться с нами

немедленно, прежде чем дать нам нейтральный или отрицательный отзыв, чтобы мы

может удовлетворительно решить ваши проблемы.

Невозможно решать вопросы, если мы не знаем о них.


,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
