Гидравлический пресс в физике, теория и онлайн калькуляторы

Определение и принцип гидравлического пресса

Определение

Гидравлический пресс – это машина, которая действует на основе законов движения и равновесия жидкостей.

Закон Паскаля лежит в основе принципа действия гидравлического пресса. Название этого устройства происходит от греческого слова гидравликос – водяной. Гидравлическим прессом называют гидравлическую машину, которая используется для прессования (сдавливания). Гидравлический пресс используют там, где необходима большая сила, например, при выдавливании масла из семян. При помощи современных гидравлических прессов можно получать силу до ${10}^8$ньютонов.

Основу гидравлической машины составляют два цилиндра разного радиуса с поршнями (рис.1), которые соединены трубой. Пространство в цилиндрах под поршнями обычно заполняют минеральным маслом.

Для того чтобы понять принцип действия гидравлической машины следует вспомнить, что такое сообщающиеся сосуды и в чем смысл закона Паскаля.

Сообщающиеся сосуды

Сообщающимися называют сосуды, соединенные между собой и в которых жидкость может свободно перетекать из одного сосуда в другой. Форма сообщающихся сосудов может быть разной. В сообщающихся сосудах жидкость одной плотности устанавливается на одном уровне, если давления над свободными поверхностями жидкости одинаковы.

Из рис.1 мы видим, что конструктивно гидравлическая машина – это два сообщающихся сосуда разного радиуса. Высоты столбов жидкости в цилиндрах будут одинаковыми, если на поршни не действуют силы.

Закон Паскаля

Закон Паскаля говорит нам о том, что давление, которое оказывают внешние силы на жидкость, передаются ей без изменения во все ее точки. На законе Паскаля основано действие многих гидравлических устройств: прессов, тормозных систем, гидроприводов, гидроусилителей и т.д.

Принцип действия гидравлического пресса

Одним из самых простых и старых устройств основанных на законе Паскаля является гидравлический пресс, в котором небольшая сила $F_1$, прикладываемая к поршню небольшой площади $S_1$, преобразуется в боль

www.webmath.ru

Гидравлический пресс – это… Что такое Гидравлический пресс?

Гидравлическое увеличение силы. Пресс (горизонтальный разрез). А — камера для заряжения, которая может по удалении поршня повертываться на цапфах DD. C — матрица с круглым отверстием. В — пустотелый поршень.

Гидравлический пресс — это простейшая гидравлическая машина , предназначенная для создания больших сжимающих усилий . Ранее назывался «пресс Брама» так как изобретён и запатентован Джозефом Брама в 1795 году.

Характеристики и принцип действия

Гидравлический пресс состоит из двух сообщающихся гидравлических цилиндров (с поршнями) разного диаметра. Цилиндр заполняется гидравлической жидкостью, водой, маслом или другой подходящей жидкостью. По законам французского философа и гениального учёного Паскаля, давление (то есть сила, действующая на единицу площади) в любом месте жидкости (или газа), находящейся в покое, одинаково по всем направлениям и одинаково передается по всему объёму. Закон Паскаля — самый главный закон гидростатики. Все заводы гидравлических прессов при их производстве основываются на законе гидростатики. По сути гидравлический пресс можно сравнить с эффектом рычага, где в качестве передающего усилие объекта используется жидкость, а усилие зависит от величины отношения площадей рабочих поверхностей.

Примечания

Ссылки

dic.academic.ru

История гидравлического пресса | Великие открытия человечества

Гидравлический пресс — это гидравлическая машина, создающая большие сжимающие усилия в процессе работы. Первоначально была названа «пресс Брама» в честь ее изобретателя Джозефа Брама, запатентовавшего машину в 1795 году. Действие гидравлического пресса основано на малой способности воды к сжатию. Благодаря этому свойству, давление, оказываемое на воду, помещенную в замкнутый сосуд, будет передаваться в разные стороны с равной силой, т. е. на каждую единицу поверхности оказывается такое давление, как и давление, которое производится извне. Сила (F), воздействующая на поверхность, равна F=PoS, где S — площадь, на которую действует сила, а P — давление. Если в замкнутый сосуд с водой вставлены два поршня, то при воздействии с силой F на меньший поршень, начнет подниматься больший поршень. Сила давления воды на больший поршень будет больше во столько раз, во сколько площадь этого поршня больше, чем площадь меньшего поршня. В этом заключается суть эффекта гидравлического усилия.

Свойство несжимаемой жидкости было открыто Паскалем (в середине 17-го века), о чем он писал в трактате о равновесии жидкостей. После посмертной публикации трактата (1663 г.) идея гидравлического пресса будоражила ума многих ученых, но еще более ста лет нельзя было достичь необходимой герметичности сосуда. В 90-х годах XVIII столетия английский изобретатель Брам взялся за создание гидравлического пресса. Проблему уплотнения ему помог решить Г. Модсли, создавший специальный самоуплотняющийся воротничок (манжету), без которого бы пресс не работал. Это было кольцо, разрез которого представлял обращенную букву V. С помощью чугунной формы его вытягивали из юфти, размоченной в теплой воде. Чугунная форма состояла из кольцеобразного углубления и кольца, которое соответствовало внутренней его поверхности. Прежде, чем кожа высыхала, ее пропитывали салом для мягкости. Когда цилиндр под высоким давлением заполнялся водой, края манжета раздвигались, прижимались плотно к поверхности цилиндра и таким образом, закрывали собой зазор. Если диаметр поршня был велик, воротничок был слишком гибким и легко отставал. Тогда внутрь воротничка помещали кольцо, наподобие кольца для вытягивания. Гидравлический пресс впервые был построен Брамом в 1797 году.

После этого появилось много других гидравлических изобретений, например, домкрат — устройство, предназначенное для поднятия тяжестей. В 20-е годы XIX столетия появились прессы для штамповки деталей из мягкого металла, а еще через несколько десятилетий — ковочные прессы для штамповки железных и стальных изделий. В 1875 году английский изобретатель Витворт запатентовал свой ковочный пресс. Пресс состоял из 4 колонн, закрепленных в фундаментной плите. В верхней части колонн находилась траверса (неподвижная поперечная балка) с 2-мя подъемными гидравлическими цилиндрами, с помощью которых перемещалась подвижная траверса (вверх и вниз). Внизу на подвижной траверсе был установлен штамп. Устройство было основано на комбинированном использовании гидравлических аккумуляторов и силовых насосов. Гидравлический пресс Витворта впервые использовали в 1884 году для ковки отливок. В скором времени стало очевидно бесспорное преимущество прессов над паровыми молотами. Так, ковка крупногабаритных деталей прессом была дешевле молота в 7 раз. Вскоре тяжелые паровые молоты заменили прессами.

mirnovogo.ru

Пресс гидравлический: Устройство, назначение, виды, видео, выбор!

Как известно, любой пресс — это специальное устройство для создания значительного усилия на определенной площади. Пресс необходим в работах, связанных, в основном, с обработкой металла. Существует достаточно большое количество различных прессов, но сегодня мы будем говорить о гидравлических прессах, которые наиболее распространены на производствах, в автосервисах и других предприятиях.

По сути, гидравлический пресс- это, наряду с гидродомкратами, одно из самых простых устройств использующих в своей работе гидравлику и закон Паскаля о равновесии жидкости. Самый первый гидропресс был создан еще в 18 веке, а именно в 1797 году! После этого прогресс не стоял на месте и сейчас гидравлический пресс- это простое, эффективное и надежное устройство!

Устройство и принцип работы гидравлического пресса

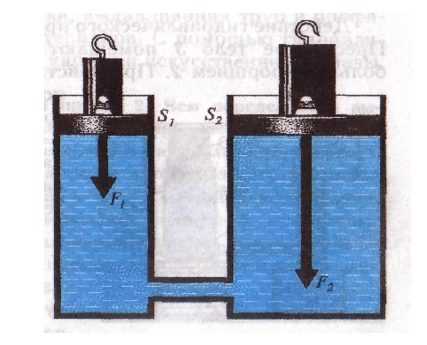

На рисунке выше самым доступным образом показан принцип работы гидравлического пресса. Что мы на нем видим? Есть два сообщающихся сосуда с разными диаметрами в которых находятся два разных по площади поршня. В гидравлическом прессе сосуды (цилиндры) заполнены специальным маслом для гидравлики. Согласно закона Паскаля усилие F1 прилагаемое к сосуду S1 будет увеличено во столько раз, во сколько площадь поршня в сосуде S2 больше чем площадь поршня в сосуде S1. Согласитесь, что все очень просто? Подобный же принцип реализован в гидравлических тормозах автотранспорта.

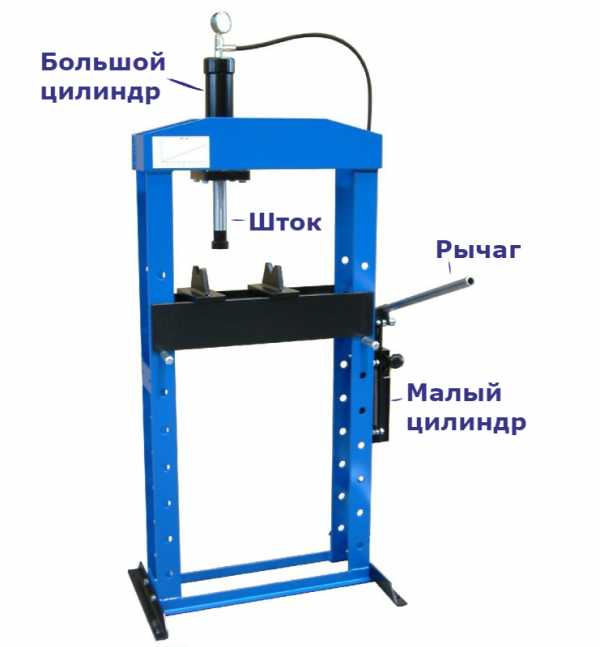

Выше изображен самый стандартный гидравлический пресс с ручным приводом. На станине находятся два цилиндра, рычаг, рабочая платформа. Нажимая на рычаг оператор передает давление из малого цилиндра в большой,в котором находится шток, выдвигающийся под создаваемым давлением. На штоке находится насадка которая воздействует на материал, находящийся на рабочем столе, который в свою очередь перемещается вверх-вниз по станине и фиксируется упорами.

Назначение гидравлического пресса

Спектр применения прессов вообще, и гидропрессов в частности, весьма широк… Итак, что же умеет и для чего нужен гидравлический пресс?

• Опрессовка подшипники, втулки и прочее)
• Выправление материалов
• Штамповка
• Ковка
• Правка и гибка конструкций и материалов
• Склеивание под давлением

Виды гидравлических прессов

пресс гидравлический с ножным приводом

Прессы можно делить на категории и виды по нескольким параметрам: виду привода, назначения, мобильности. Рассмотрим все по порядку:

Виды прессов гидравлических по приводу бывают:

• Ручные
• С ножным приводом
• С пневмоприводом
• Электрогидравлические

По назначению:

• Общего применения
• Для выпрессовки
• Для обжима
• Для пробивки отверстий

По «мобильности»:

• Ручные
• Настольные
• Стационарные

Основные производители прессов

Гидравлические прессы выпускает большое количество компаний- от неизвестных китайских «ноунеймов» до брендов с солидной и многолетней репутацией! Охватить их все, конечно, весьма сложно, поэтому я перечислю те компании, продукции которых можно доверять в той или иной степени. Почему в той или иной? Потому, что при выборе пресса стоит обращать внимание на те работы, которые ему предстоит выполнить. И если с одними работами, к примеру, в автосервисе вполне справятся относительно дешевые гидравлические прессы, то для других необходимы серьезные «аппараты»

пресс гидравлический ручной

• AE&T
• JTC
• KraftWell
• Licota
• Garwin
• NORDBERG
• ОMA/Werther
• Ombra
• PROMA
• Ridgid
• Rothenberger
• Sivik
• SHTOK
• Torin
• Trommelberg
• WIEDERKRAFT
• КВТ
• РОСТ
• Сорокин
• Станкоимпорт

[multiGoods ids=458,460,462,464,466,468,470,472,474,476 template=’grid’]

Выбор гидравлического пресса

При выборе гидравлического пресса необходимо обращать внимание на три самых главных параметра: Область применения, усилие, степень стационарности. Почему именно эти параметры я выделяю? Рассмотрим каждый из них в отдельности:

Область применения

В зависимости от того, для каких работ будет применяться пресс, зависят и другие его характеристики, такие как вид привода, усилие, вид самого пресса. Рассмотрим отдельный пример. Возьмем автосервис средних размеров. Какие работы с использованием пресса там скорее всего будут выполняться? Опрессовка подшипников, работа с кузовными деталями, возможно склейка под давлением.

Исходя из этого делаем вывод, что для данного предприятия подойдет пресс со следующими параметрами: усилие не менее 10 тонн, с ручным или ножным приводом, стационарный.

Усилие

Чем более массивные детали предстоит обрабатывать и чем большее давление необходимо, тем более «мощный» пресс стоит выбирать. Самый популярный сегмент гидравлических прессов находится в интервале до 100 тонн. Все, что с усилием больше ста тонн- специализированные станки для серьезного производства, при выборе которых необходимо составлять техническое задание и на его основе приобретать или заказывать гидропресс.

Степень стационарности

• Для работы «в полях», в труднодоступных местах или для выполнения специфичных операций (например опрессовки наконечников) подойдут ручные прессы общего или специального назначения.
• Если предстоит обрабатывать легкие, легко обрабатываемые детали, то подойдут настольные или напольные модели с небольшим усилием.
• Для обработки массивных материалов и при большом количестве работ лучше всего будут модели стационарные, с электро или пневмо приводом.

Видео о гидравлических прессах

Видообзор гидравлического пресса Licota ATS-4119 с усилием в 15 тонн.

Обзор пресса Nordberg N3612

Видеоролик о ручном электрогидравлическом прессе Ridgid RP-340



Вконтакте

Facebook

Twitter

Google+

stanok-tut.ru

гидравлический пресс – это… Что такое гидравлический пресс?



гидравлический пресс

гидравли́ческий пресс

пресс, приводимый в действие жидкостью, находящейся под высоким давлением. Гидравлический пресс был изобретён в 1795 г. Впервые применён для пакетирования сена, выдавливания виноградного сока, отжима масла. С сер. 19 в. широко применяется в металлообработке для ковки слитков, листовой штамповки, гибки и правки, объёмной штамповки, выдавливания труб и профилей, пакетирования и брикетирования отходов, прессования порошковых материалов, покрытия кабелей металлической оболочкой и др. Гидравлические прессы используются в производстве пластмассовых и резиновых изделий, древесно-стружечных плит, фанеры, текстолита. Они применяются при синтезе новых материалов (напр., искусственных алмазов). Действие гидравлического пресса основано на законе Паскаля. Усилие возникает на поршне рабочего цилиндра, в который под высоким давлением поступает жидкость (вода или масло). Поршень связан с рабочим инструментом. Гидравлический пресс может иметь привод от насоса или насосно-аккумуляторной станции. Давление рабочей жидкости для большинства гидравлических прессов составляет 20–32 Мн/мІ (200–320 кгс/смІ). Наиболее мощные гидравлические прессы развивают усилие 735 Мн (гидравли́ческий пресс 75000 тс). Гидравлические прессы при работе не создают большого шума и сотрясений, неизбежных при работе молота.

Энциклопедия «Техника». — М.: Росмэн. 2006.

.

• гидравлический аккумулятор
• гидравлический таран

Смотреть что такое “гидравлический пресс” в других словарях:

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — греч. франц. Пресс, приводимый в действие водою. Объяснение 25000 иностранных слов, вошедших в употребление в русский язык, с означением их корней. Михельсон А.Д., 1865. ГИДРАВЛИЧЕСКИЙ ПРЕСС механизм для произведения сильного давления,… …   Словарь иностранных слов русского языка

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина, передающая усилие (прессование) через жидкость (воду, глицерин, масло и пр.). Основное действие Г. п. состоит в след.: в подпоршневое пространство цилиндра нагнетается под давлением жидкость, к рая действует на поршень (плунжер) и… …   Технический железнодорожный словарь

• Гидравлический пресс — Гидравлический пресс: устройство, спроектированное или предназначенное для передачи энергии посредством линейного перемещения между инструментами гидравлическим способом для изменения формы или состояния (например, штамповки или формовки) металла …   Официальная терминология

• гидравлический пресс — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN hydraulic bailer …   Справочник технического переводчика

• Гидравлический пресс —         машина для обработки материалов давлением, приводимая в действие жидкостью, находящейся под высоким давлением. Впервые Г. п. были применены в конце 18 начале 19 вв. для пакетирования сена, выдавливания виноградного сока, отжима масла и… …   Большая советская энциклопедия

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина статич. действия, в к рой энергоносителем является жидкость, находящаяся под давлением 20 100 МПа. На Г. п. осуществляют ковку, штамповку, прессование. Их также используют для брикетирования стружки, уплотнения материалов и т. п. См. рис.… …   Большой энциклопедический политехнический словарь

• Гидравлический пресс — Гидравлическое увеличение силы …   Википедия

• Гидравлический пресс — Hydraulic press Гидравлический пресс. Пресс, в котором гидростатическое давление используется для того, чтобы приводить в действие и управлять плунжером. Гидравлический пресс используют для ковки в открытых и закрытых штампах. (Источник: «Металлы …   Словарь металлургических терминов

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина, которая позволяет, прилагая в одном месте малое усилие, получать в другом месте большое усилие. Состоит из двух с сообщающихся цилиндров (с поршнями) разного диаметра, заполненных водой, маслом или другой подходящей жидкостью. По законам… …   Энциклопедия Кольера

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — механизм, состоящий из цилиндра с подвижным поршнем (1) и неподвижной площадкой (2), поршневого насоса (3), соединенного с резервуаром (4) с жидкостью (вода, масло), и рычажного механизма (5), приводящего насос в действие от руки или двигателя.… …   Сельскохозяйственный словарь-справочник

dic.academic.ru

ГИДРАВЛИЧЕСКИЙ ПРЕСС – это… Что такое ГИДРАВЛИЧЕСКИЙ ПРЕСС?



ГИДРАВЛИЧЕСКИЙ ПРЕСС

ГИДРАВЛИЧЕСКИЙ ПРЕСС

греч.-франц. Пресс, приводимый в действие водою.

Объяснение 25000 иностранных слов, вошедших в употребление в русский язык, с означением их корней.- Михельсон А.Д., 1865.

ГИДРАВЛИЧЕСКИЙ ПРЕСС

механизм для произведения сильного давления, действующий силою воды, на которую давят поршни.

Полный словарь иностранных слов, вошедших в употребление в русском языке.- Попов М., 1907.

ГИДРАВЛИЧЕСКИЙ ПРЕСС

служит для произведения сильного давления, состоит гл. образ. из двух разной величины цилиндров. Давление, производимое на поршень малого цилиндра, передается жидкост. поршню большого, увеличиваясь во столько раз, во сколько площадь больш. цилиндра больше площади малого.

Словарь иностранных слов, вошедших в состав русского языка.- Павленков Ф., 1907.

.

• ГИДРАВЛИЧЕСКИЙ ДВИГАТЕЛЬ
• ГИДРАВЛИК

Смотреть что такое “ГИДРАВЛИЧЕСКИЙ ПРЕСС” в других словарях:

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина, передающая усилие (прессование) через жидкость (воду, глицерин, масло и пр.). Основное действие Г. п. состоит в след.: в подпоршневое пространство цилиндра нагнетается под давлением жидкость, к рая действует на поршень (плунжер) и… …   Технический железнодорожный словарь

• Гидравлический пресс — Гидравлический пресс: устройство, спроектированное или предназначенное для передачи энергии посредством линейного перемещения между инструментами гидравлическим способом для изменения формы или состояния (например, штамповки или формовки) металла …   Официальная терминология

• гидравлический пресс — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN hydraulic bailer …   Справочник технического переводчика

• Гидравлический пресс —         машина для обработки материалов давлением, приводимая в действие жидкостью, находящейся под высоким давлением. Впервые Г. п. были применены в конце 18 начале 19 вв. для пакетирования сена, выдавливания виноградного сока, отжима масла и… …   Большая советская энциклопедия

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина статич. действия, в к рой энергоносителем является жидкость, находящаяся под давлением 20 100 МПа. На Г. п. осуществляют ковку, штамповку, прессование. Их также используют для брикетирования стружки, уплотнения материалов и т. п. См. рис.… …   Большой энциклопедический политехнический словарь

• Гидравлический пресс — Гидравлическое увеличение силы …   Википедия

• гидравлический пресс — пресс, приводимый в действие жидкостью, находящейся под высоким давлением. Гидравлический пресс был изобретён в 1795 г. Впервые применён для пакетирования сена, выдавливания виноградного сока, отжима масла. С сер. 19 в. широко применяется в… …   Энциклопедия техники

• Гидравлический пресс — Hydraulic press Гидравлический пресс. Пресс, в котором гидростатическое давление используется для того, чтобы приводить в действие и управлять плунжером. Гидравлический пресс используют для ковки в открытых и закрытых штампах. (Источник: «Металлы …   Словарь металлургических терминов

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина, которая позволяет, прилагая в одном месте малое усилие, получать в другом месте большое усилие. Состоит из двух с сообщающихся цилиндров (с поршнями) разного диаметра, заполненных водой, маслом или другой подходящей жидкостью. По законам… …   Энциклопедия Кольера

• ГИДРАВЛИЧЕСКИЙ ПРЕСС — механизм, состоящий из цилиндра с подвижным поршнем (1) и неподвижной площадкой (2), поршневого насоса (3), соединенного с резервуаром (4) с жидкостью (вода, масло), и рычажного механизма (5), приводящего насос в действие от руки или двигателя.… …   Сельскохозяйственный словарь-справочник

dic.academic.ru

ГИДРАВЛИЧЕСКИЙ ПРЕСС – это… Что такое ГИДРАВЛИЧЕСКИЙ ПРЕСС?



ГИДРАВЛИЧЕСКИЙ ПРЕСС

механизм, состоящий из цилиндра с подвижным поршнем (1) и неподвижной площадкой (2), поршневого насоса (3), соединенного с резервуаром (4) с жидкостью (вода, масло), и рычажного механизма (5), приводящего насос в действие от руки или двигателя.

Накачивая насосом жидкость в цилиндр, можно небольшой силой получить большие давления между поршнем и площадкой. Г. п. применяется в маслобойном производстве и при ремонте тракторов: прессовка пальцев гусеничного хода трактора “Сталинец”, правка изогнутых коленчатых валов двигателя и др. деталей.

Сельскохозяйственный словарь-справочник. — Москва – Ленинград : Государстенное издательство колхозной и совхозной литературы «Сельхозгиз». Главный редактор: А. И. Гайстер. 1934.
