Пресс 👍 гидравлический HENCOM

Пресc HENCOM 220 Вольт

40 тонн максимальное усилие по причине:
2,2 кВт максимальная мощность питания пресса.
2,2 кВт максимальная мощность выпускаемого электродвигателя.
Стандартная комплектация:
регулирование скорости выдвижения.
двухсторонний гидрозамок.

Пресc HENCOM 380 Вольт

Отсутствие ограничений по мощности.

Возможность двухступенчатой скорости штока:
1: ускоренный подвод штока

2: прессование с меньшей скоростью рабочим давлением.

Стандартная комплектация:

регулирование скорости выдвижения

двухсторонний гидрозамок

Пресс с ручным управлением HENCOM 40

усилие максимальное 40 тонн

номинальное(рабочее) давление 200 бар

диаметр поршня гидроцилиндра 160 мм

диаметр штока гидроцилиндра 80 мм

вес пресса 600кг

усилие регулируемое по манометру от 10 до 40 тонн

ход штока 265 мм

размер плиты стола 680х360 мм

просвет между стойками 700 мм

регулирование скорости выдвижения

скорость выдвижения до 4 мм/с

двухсторонний гидрозамок

Мощность электродвигателя 2,2кВт

Напряжение 220В

498 000 руб

Срок изготовления от 7 дней

Информация для заказа: HENCOM 40, 220В, ручное управление, 3,5 см.куб насос, ход 265 мм, шток 80мм

Гидроцилиндр 50 тонн с плитой крепления

Крепление передней крышки цилиндра происходит через прижимной фланец. Соответсвенно при креплении цилиндра на пресс соединяются вместе 3 части: плита верхняя пресса, фланец корпуса гидроцилиндра и прижимной фланец. Данная конструкция позволяет максимально просто производить разборку гидроцилиндра при его обслуживании.

усилие максимальное 50 тонн

максимальное номинальное(рабочее) давление 250 бар

диаметр поршня гидроцилиндра 160 мм

диаметр штока гидроцилиндра 80 мм

рабочий ход от 200 мм

Цена комплекта: цилиндр + плита 100000 руб с НДС

Информация для заказа: Гидроцилиндр пресса HENCOM 50, ход 200 мм, шток 80 мм

КАЛЬКУЛЯТОР ГИДРОПРИВОДА

расчет гидроцилиндра

подбор комплектующих

проверьте
характеристики

ПЕРЕЙТИ В КАЛЬКУЛЯТОР

Направляющая плита для пресса

Автоматизация гидравлических прессов HENCOM

Насадка для автоматизации по индуктивным датчикам

Цена комплекта вырубного пресса: автоматическая маслостанция + насадка со плитой установки матриц-пуансонов – 200000 руб с НДС

Описание гидравлических прессов HENCOM

Модельный ряд прессов HENCOM отличается качеством и надежностью.
При изготовлении используются только проверенные компоненты и материалы.
При сборке HENCOM используем комплектующие и расходные материалы которые выпускаются серийно.
При необходимости замены их можно приобрести у большинства поставщиков гидрокомпонентов.
Покупка пресса HENCOM станет отличным приобретением как для небольшого автосервиса, так и для большого предприятия. Организация производства позволяет выпускать пресса в максимально короткий срок не снижая качества продукции.

Назначение гидравлического пресса

Пресс гидравлический HENCOM ⭐⭐⭐⭐⭐ универсальный предназначен для правки деталей, запрессовки и выпрессовки гильз, втулок, подшипников, шестерен, а также других прессованных работ при ремонте тракторов, автомобилей и машин. На гидравлическом прессе можно производить вырубку, гибку, вытяжку, штамповку и другие операции.

Устройство и принцип работы универсального гидравлического пресса

Пресс представляет собой сборно-сварной каркас, на котором смонтированы все составные части. Положение переставного стола относительно стоек фиксируется 4 пальцами. Для подъема и опускания стола может использоваться движение поршня.

Гидравлический пресс HENCOM состоит из следующих основных сборочных единиц: рамы, цилиндра, маслостанции и блока управления.

Герметичность цилиндра обеспечивается манжетами и кольцами. Давление масла в верхней части цилиндра контролируется манометром.

Шестеренный насос приводится в действие электродвигателем через муфту. Масло в насос поступает из бака.

Распределитель предназначен для регулирования направления потока масла. Трехходовой золотник подает масло в трех направлениях: в верхнюю полость цилиндра, в нижнюю полость цилиндра и нейтральное положение, когда масло поступает обратно в бак.

Мы предлагаем профессиональное проектирование гидравлических прессов различных конструкций, а также их изготовление.

Маркировка гидравлических прессов ХЕНКОМ

Гидравлические прессы ХЕНКОМ маркируются в соответствии с нормативной документацией. На пресс устанавливаются таблички с указанием технических характеристик.

Изготовление электрогидравлических прессов

При производстве гидравлических прессов используем лучшее оборудование и технологии.

Сварка гидроцилиндра на сварочном вращателе. На фото: сварочный вращатель собственной разработки. Позволяет синхронизировать скорость вращения со скоростью сварки

Проектирование гидравлических прессов

Наша компания проектирует гидравлические прессы специального назначения в соответствии с пожеланиями заказчика.

Соответствие нормативной и разрешительной документации

Продукция изготовлена в соответствии c ТУ 28.41.33-007-14584306-2019 «Пресс гидравлический универсальный, торговая марка НЕNCOM».

Код ТН ВЭД ЕАЭС 8462918009. Серийный выпуск

Cоответствует требованиям ТР ТС 010/2011 “О безопасности машин и оборудования”.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.КА01.В.13753/19.

Декларация о соответствии действительна по 04.09.2024 включительно

к началу страницы

Отправить запрос

Компания* (ввод кириллица)

Электронная почта*

Имя

Телефон

Комментарий

* – обязательно к заполнению

к началу страницы

======================================================== FOOTER ======================================================== –>

Подождите, идет загрузка сайта .

Пресс гидравлический одностоечный

Для работы в ремонтных и производственных мастерских отлично подойдет пресс гидравлический одностоечный модели ПБ6328 усилием 630 кН – 63 тонны. Если правильно установить стол, то такой пресс можно использовать и для правки.

Механизм агрегата позволяет встроить его в автоматические линии. Удобный подход к прессу с трех сторон, помогает в работе, при замене оснастки и штампов.
Климат для использования машины – умеренный.

Где использовать?

при запрессовке – выпрессовке;
при прошивке;
при калибровке;
при листовом штамповании;
при гибке.

Пресс работает в трех положениях: автомат, полуавтомат и наладочное.

Комплектация гидравлического пресса.

Его базовая основа состоит из следующих элементов:

из станины;
из цилиндра с ползуном;
плиты-стола;
из системы управления с конечными выключателями и пультами управления для двух рук;
из гидроагрегата;
электрошкафа;
электрического оборудования;
комплекта технической документации;
фотозащиты.

Инструкция по эксплуатации агрегата прилагается.

В дополнительную комплектацию входят боек, правильный стол и инструмент.

Гидросистема состоит из следующих главных узлов:

главного рабочего цилиндра;
бака;

клапана наполнения;
трубопровода;
гидроагрегата;
масляного бака (он встроен в станину).

Указания по уходу за прессом.

Соблюдение чистоты деталей;
Тщательный осмотр устройства – ежемесячно;
Один раз в полгода – смена масла;
При эксплуатации, рабочие части машины необходимо часто смазывать простой жидкостью, маслом.
Виды планового технического обслуживания
Техническое обслуживание (ТО) пресса проводится каждую смену;
Заявочное ТО выполняется в нерабочую смену каждый день;
В трехсменной работе, также ежедневно выполняется заявочное ТО;
Раз в месяц проводится ТО, выполнение которого выпало на выходные дни;
Планирование объема работ на следующий плановый ремонт, проводится по графику системы ППР.

Завод кузнечно-прессового оборудования «Долина» занимается поставками оборудования для различных отраслей.
Оформить заявку и гидравлические прессы купить можно на сайте предприятия.

SERVE – Sutherland Presses Service

I-SERVE

Чего ожидать

Имея в приоритете тысячи пресс-линий в полевых условиях и время безотказной работы, мы работаем с менталитетом питбригады. Определите проблему, выберите техников с лучшим набором навыков и ближайшего глобального ответчика и решите проблему.

Прессы Sutherland изготовлены из деталей самого высокого качества, чтобы соответствовать вашим высоким стандартам производительности и безопасности. Наша штаб-квартира в Южной Калифорнии полностью укомплектована всеми оригинальными запчастями и запасными частями. Мы также поддерживаем запас всех скоропортящихся фирменных компонентов. Sutherland обеспечивает максимально быструю доступность необходимых вам запчастей, которые можно отправить в любую точку мира.

Услуга I-NEED

– Форма отчета о мгновенных действиях

Спасибо!
‍
Мы получили ваш запрос на предоставление услуг.
Специалист службы поддержки свяжется с вами в течение 24 часов.

Ой! Что-то пошло не так при отправке формы.

Советы по обслуживанию пневматических систем

Основы и важность

Пневматические системы являются важной частью механических прессов и, в меньшей степени, сервогидравлических прессов. Безопасность операторов прессов зависит от надлежащего обслуживания и эксплуатации систем. Если какая-либо часть воздушной системы протекает или не работает должным образом, об этом следует немедленно сообщить начальнику технического обслуживания.

Все прессы должны быть оборудованы как минимум реле давления воздуха с электронным управлением, которое предотвратит работу пресса, если давление воздуха слишком низкое.

Если не убедиться в том, что воздушные системы работают и настроены на правильное давление, это может привести к серьезному повреждению других частей системы привода пресса (см. точки подключения №4).

√ Воздух, подаваемый заводом к прессам и оборудованию, должен быть чистым и сухим, что не всегда так.
√ Главный клапан подачи воздуха/запираемый клапан сброса воздуха должен находиться на линии соединения с прессом.
√ Регуляторы давления на прессе должны быть правильно настроены на рекомендованное производителем давление.
√ Обслуживающий персонал должен свериться со схемой воздушной системы, чтобы убедиться, что они проверяют все системы.
√ Состояние отсутствия утечек во всей воздушной системе следует проверять во время планового технического обслуживания.
√ Резервуары подачи воздуха следует еженедельно сливать от конденсата или влаги.

Элементы, которые могут быть на вашем прессе в зависимости от типа пресса:

• Резервуары подачи воздуха (надежно и без утечек)
• Слив из резервуаров подачи воздуха для предотвращения загрязнения компонентов, расположенных ниже по потоку
• Линейные фильтры, лубрикаторы, регуляторы давления и реле давления
• Быстроразъемные соединения для подключения пневматических инструментов
• Двойной клапан для сцепления и тормоза с глушителем для активации блока CB ( см. #3 советы CB)
• Вращающееся соединение воздухозаборника на блоке CB
• Тормоз маховика
• Системы блокировки скольжения на гидравлических прессах
• HOLP / Пневматическая система перегрузки гидравлики и насос (см. #7 советы HOLP)
• Воздушные системы уравновешивания (см. № 2 советов ACB)
• Шланги воздуховодов и соединительные фитинги

Нажмите здесь, чтобы получить бесплатный документ Терминология для прессы

Образец схемы подачи воздуха

.

ACB / Воздушные системы противовеса

Основы и значение

Воздушные системы противовеса являются важной частью механических прессов. Если какая-либо часть воздушной системы протекает или не работает должным образом, об этом следует немедленно сообщить начальнику технического обслуживания.

Все прессы должны быть оборудованы манометром ACB, регулировочным регулятором и графиком, показывающим давление воздуха, необходимое для увеличения веса штампа. Каждый раз, когда загружается новая матрица, давление ACB должно сбрасываться. Хорошей практикой является маркировка верхнего штампа, чтобы показать правильный измеренный вес.

Если не убедиться, что система ACB настроена на правильное давление, это приведет к серьезному повреждению других частей системы привода пресса (см. точки подключения №4).

√ Системы ACB чаще всего игнорируются и неправильно используются на штамповочных прессах.
√ Никогда не открывайте цилиндры автоматического выключателя, пока из пресса не будет спущен весь воздух, и не применяйте правила блокировки/маркировки.
√ Поймите разницу между статической нагрузкой (заслонка не движется) и динамической нагрузкой (задвижка движется), чтобы установить надлежащее давление ACB. Более быстрые ходы в минуту потребуют увеличения давления воздуха для учета массы/веса и скорости скольжения. Если ваш пресс оснащен индикатором тяги AMP основного двигателя, это лучший способ обеспечить правильное давление ACB для скорости, на которой работает пресс. Слишком большое давление = увеличение AMP при ходе вниз. Слишком малое давление = увеличение AMP при ходе вверх.
√ Правильно настроенное давление ACB обеспечивает хороший поток смазки ко всем подшипникам и втулкам привода.
√ Слишком низкое давление вызовет эффект отбойного молотка на всех подшипниках, втулках и ведущих шестернях.
√ При обслуживании необходимо еженедельно опорожнять резервуар подачи воздуха ACB для удаления влаги.
√ Проверьте смазку цилиндров автоматического выключателя, чтобы убедиться, что уплотнения и уплотнения смазаны должным образом.
√ Осмотрите штоки автоматического выключателя, которые соединяют цилиндры с направляющими, и убедитесь в отсутствии задиров.

Щелкните здесь для получения дополнительных советов по ACB.

Предметное стекло, верхний груз и воздушный центр ACB

.

CB / Тормозные системы сцепления

Основы и важность

Пневматические муфты и тормозные системы являются важной частью механических прессов. Если какая-либо часть воздушной системы системы CB протекает или не работает должным образом, об этом следует немедленно сообщить руководителю по техническому обслуживанию.

Все прессы должны быть оснащены манометром и регулятором давления CB. Это должно быть установлено на надлежащее рабочее давление и указано в руководстве по прессу или сцеплению и тормозу. После установки надлежащего давления его не нужно и не следует регулировать, поскольку неправильные настройки могут привести к повреждению пластин футеровки CB. Это верно как для сухого, так и для мокрого сцепления.

Если не убедиться в том, что система CB работает правильно и с надлежащим ходом пластин футеровки, это приведет к чрезмерному износу.

√ Предупреждение: Всегда проверяйте зону штампа перед активацией кнопок двойного хода CB, убедитесь, что в штампе не осталось инструментов, и что в зоне штампа нет людей, и что на месте установлены защитные ограждения.
√ Техническое обслуживание должно проводить еженедельные тесты и осмотры, Дюймовый режим = остановка и пуск плавные, Однотактный режим = скользящая остановка вблизи ВМТ / верхней мертвой точки после каждого хода, Непрерывный режим = ползун останавливается немедленно при нажатии кнопки аварийного останова или ползунковом упоре вблизи ВМТ при нажатии верхнего упора.
√ Ползун не должен выходить за пределы ВМТ, если это происходит, причинами могут быть износ тормозных накладок или необходимость регулировки сухого блока CB или глушителя выхлопа на клапане сцепления с электронным контролем, возможно, требуется очистка.
√ Техническое обслуживание должно еженедельно опорожнять резервуар подачи воздуха CB для удаления влаги из системы.
√ Поймите поток, бак подачи воздуха CB к фильтру к лубрикатору к вращающемуся соединению впуска воздуха, которое подает воздух в муфту, чтобы включить и активировать движение ползуна.
√ Тормоз маховика, не путать с блоком CB, предназначен для остановки вращения маховика после того, как главный двигатель выключен. Это позволяет операторам или бригаде по установке штампа войти в зону штампа, зная, что маховик не движется и ползун не может быть активирован.
√ Техническое обслуживание должно ежемесячно проверять ход тормоза маховика, толщину колодок и их работу.
√ Для прессов с мокрыми блоками CB критически важно, чтобы уровень масла был правильным и чтобы масло было чистым. Невыполнение этого требования приведет к чрезмерному износу пластин футеровки CB, которые в конечном итоге перегреются и в некоторых случаях деформируются.

Нажмите здесь, чтобы ознакомиться с рекомендациями по воздушному потоку.

Щелкните здесь, чтобы получить бесплатный документ по терминологии прессы.

Образец сухого сцепления и тормозной системы

.

Точки соединения и приводные системы

Основы и важность

Подумайте о кости ноги, соединенной с коленным суставом, соединенной с костью голени, соединенной с костью лодыжки.

Теперь применим это к механическому прессу, 1. сцепление и тормоз соединены с приводным валом и маховиком, ведущая шестерня 2. соединена с главной передачей, соединена с 3. шатунами или коленчатыми валами, соединенными с 4. шатуном подсоединен к 5. шариковому винту, подсоединен к 6. шаровому седлу в точке подвеса, которое подсоединено к 7. направляющей, которая направляется 8. системой направляющих направляющей.

Система привода пресса документируется, когда новые и общие допустимые / общие зазоры штабеля должны измеряться, документироваться во время профилактического обслуживания каждый год и сравниваться с заводскими.

√ Все 11 систем, описываемых в этом документе «Советы по техническому обслуживанию», имеют назначение, причину и влияние на точки подключения в вашем прессе. Неправильное использование любой из 10 областей, упомянутых в этом документе, приведет к повреждению трансмиссии, ремонт которого будет дорогостоящим.
√ Необходимо проводить регулярные осмотры и замену масла и документировать их, чтобы обеспечить работу пресса и избежать ненужного износа каждой точки соединения.
√ Служба технического обслуживания может легко измерить общий зазор штабеля. Снимите и очистите зону штампа, стравите все давление воздуха в систему ACB, чтобы соединение опустилось, установите два циферблатных индикатора между ползунком и балкой, а затем увеличьте давление воздуха в системе ACB и задокументируйте полное перемещение и параллельность слева направо.
√ Предупреждение: При выполнении операций с высокими ударными нагрузками, таких как вырубка и пробивка, создается обратное защелкивание через тоннаж, который не должен превышать более 10% от общей мощности пресса во избежание повреждения компонентов привода.
√ Нажмите здесь, чтобы узнать больше об обратном тоннаже.
√ Рекомендуется ежегодно менять масло во всех системах. Необходимо взять пробу масла и отправить ее на анализ для обнаружения любых металлических частиц, которые могут присутствовать.

Щелкните здесь, чтобы получить бесплатный документ по терминологии прессы.

Образцы точек подключения и приводных систем

.

Системы управления / электрические панели

Основы и важность

Системы управления прессом должны быть спроектированы таким образом, чтобы операторы прессов были максимально безопасны. Никто не должен работать с прессом, если он не прошел полное обучение и не ознакомился с руководством по эксплуатации пресса и данным документом «Советы по техническому обслуживанию».

Ответственность за охрану рабочего места несет только конечный пользователь. Все охранники на рабочих местах должны проверяться не реже одного раза в неделю. Необходимо приложить все усилия для предотвращения доступа к области точки защемления.

В этом документе мы будем ссылаться на новейшие технологии управления I-PRESS & Automation, которые в большинстве случаев будут иметь больше возможностей, чем печатные машины с другими или более старыми элементами управления.

Щелкните здесь для просмотра руководства по механическому I-PRESS.

Нажмите здесь, чтобы просмотреть руководство по сервогидравлическому I-PRESS.

√ Никогда не вносите изменения в органы управления или проводку пресса без разрешения.
√ Электрические панели должны быть чистыми, заблокированы с помощью главного выключателя.
√ Любые изменения или дополнения к дополнительному оборудованию, которые должны быть подключены к системе управления прессом, должны быть проверены и одобрены производителем пресса, а также сверяться с оригинальными электрическими схемами.
√ Любые утвержденные изменения должны быть отмечены на главной электрической схеме с указанием даты и времени в имени файла, чтобы вы знали, что всегда смотрите на текущую электрическую схему.
√ I-PRESS поставляется с 3 уровнями паролей, Уровень 1 = оператор, Уровень 2 = супервайзер, Уровень 3 = техник Sutherland.
√ Необходимо еженедельно проверять органы управления и функции пресса, чтобы убедиться, что все системы работают.
√ Техническое обслуживание (как минимум) для проверки всех режимов работы и подтверждения правильной работы, в том числе: Выкл., Дюймовый, Одиночный и Непрерывный режимы работы, Аварийный останов, Верхний останов, Гидравлическая перегрузка, Регулировка ползуна и подтверждение того, что он останавливается в Верхние и нижние заводские настройки. Кроме того, для проверки и подтверждения того, что все охранники на рабочем месте установлены и работают должным образом.

*ПРИМЕЧАНИЕ –

Если вы сомневаетесь в функции или функции управления, прекратите свои действия и обратитесь к своему руководителю.

Промышленный стандарт I-PRESS 4.0 соответствует самым высоким требованиям безопасности, уровень производительности D и категория 3.

Щелкните здесь, чтобы получить бесплатный документ по терминологии прессы.

Видеоуроки I-PRESS® для механических прессов

Видеоуроки I-PRESS® для сервогидравлических прессов

Образец управления I-PRESS® и MOS / главная станция управления

.

Шина, направляющие скольжения и параллелизм

Основы и важность

Движение ползуна вверх и вниз должно быть параллельным, точным, точным и воспроизводимым, чтобы увеличить срок службы матрицы между обслуживаниями матрицы. Большинство прямых боковых жимов имеют 8-точечную направляющую (см. фото на следующей странице), в то время как жимы с меньшим зазором или жимы OBI могут иметь 6-точечную или 4-точечную направляющую соответственно, но принцип тот же.

√ Проверьте все поверхности стрелы, чтобы убедиться, что они получают смазку от автоматической системы рециркуляции масла или автоматического насоса для смазки, в зависимости от вашего пресса.
√ Проверьте наличие насечек на сменных бронзовых вкладышах, которые указывают на то, что клинья затянуты слишком сильно или на них не хватает смазки.
√ Проследите все смазочные линии и распределительные блоки от источника смазочного материала и убедитесь в отсутствии утечек.
√ Для прессов с автоматической рециркуляцией масла обязательно проверьте уровень масла в баке, очистите фильтры и убедитесь, что поддоны для сбора масла в нижней части каждой стрелы чистые и на них нет мусора.
√ Регулировка направляющих скольжения должна выполняться только опытным обслуживающим персоналом.
√ Необходимо убедиться, что салазки параллельны опорной пластине во всех четырех углах. Мы предлагаем вам использовать циферблатный индикатор и начать с правого переднего края и отметить его как начальную точку 0,0, затем перейти к левому переднему, левому заднему и затем правому заднему и отметить измерение, как показано на циферблатном индикаторе, и задокументировать свою работу.
√ Проверьте рекомендуемый производителем зазор для каждой поверхности стрелы и установите его соответствующим образом.
√ После того, как клинья установлены, обязательно выполните надлежащее испытание с помощью пресса в режиме непрерывного цикла, убедитесь, что вся поверхность надлежащим образом смазана, и мы настоятельно рекомендуем использовать тепловой пистолет для измерения и документирования температуры в нижней, средней и верхней частях. каждого гиба.

Щелкните здесь, чтобы получить бесплатный документ по терминологии прессы.

Образцы направляющих, направляющих и параллелизма

.

HOLP / Гидравлическая защита от перегрузки

Основы и важность

Большинство современных прессов оснащены системой HOLP (гидравлическая защита от перегрузки), которая служит двум целям: освобождает застрявшие штампы вблизи НМТ / нижней мертвой точки и защищает пресс. система привода. Большинство систем HOLP настроены на сброс давления и остановку пресса при достижении 110% производительности пресса.

√ В большинстве случаев системы HOLP представляют собой пневматические системы над гидравлическими системами, которые состоят из выключателя HOLP с ключом для соленоида, установленного на насосе HOLP, насоса HOLP, манометра, регулятора и гидравлического бака с манометром, который питает находящийся под давлением поршень под давлением. каждой точке подвеса на слайде. См. «h» на схеме на следующей странице.
√ Никогда не переполняйте бак HOLP, когда система находится под давлением и пресс готов к работе, уровень масла должен находиться на средней отметке манометра. Когда HOLP активируется при сбросе давления, масло из-под точек подвески в ползунах должно быть эвакуировано, что поднимет уровень в баке ближе к полному.
√ Никогда не изменяйте настройку давления по сравнению с рекомендованной заводом-изготовителем. Изменение этой настройки давления приведет к повреждению пресса.
√ Рекомендуется запускать систему HOLP раз в неделю, чтобы убедиться в правильности ее работы. Хороший способ сделать это — поместить циферблатный индикатор между балкой и ползунком, повернуть ключ, чтобы освободить положение, и измерить движение ползуна вверх. Примечание. Возможно, потребуется увеличить давление воздушного противовеса ACB, чтобы преодолеть вес ползуна и инструмента.

Щелкните здесь, чтобы получить бесплатный документ по терминологии прессы.

Образец HOLP / гидравлические системы перегрузки

.

Системы управления гидравлической жидкостью

Основы и важность

Этот раздел относится к традиционным гидравлическим прессам и нашим сервогидравлическим прессам. Крайне важно, чтобы масло в вашей системе управления жидкостью для прессования было чистым, чтобы предотвратить повреждение клапанов, цилиндров и всех компонентов, с которыми соприкасается масло. Контроль температуры также важен для предотвращения ухудшения вязкости масла и снижения его смазочных свойств.

√ Понимание вашей гидравлической системы, схемы, направления потока, бака, теплообменника, фильтров, коллекторов, клапанов управления потоком с электронным управлением, запорных клапанов, фланцевых соединений, цилиндров и т. д. нужный.
√ Ежегодно следует брать пробы масла и отправлять их на анализ для проверки на наличие любого мусора или поломки металла, которые могут присутствовать.
√ Замена масла и фильтров, а также очистка бака должны производиться ежегодно, чтобы продлить срок службы компонентов.
√ Убедитесь, что теплообменник, установленный на баке, работает правильно и имеет хороший нагрев охлаждающей воды из водонапорной башни или чиллера. Для прессов с I-PRESS Servo Hydro Control температура масла отображается на главном рабочем экране.
√ Проверьте все шланги низкого и высокого давления и убедитесь в отсутствии износа и герметичности фитингов.
√ Никогда не регулируйте ни один из клапанов на коллекторе, это должен делать только сертифицированный специалист по техническому обслуживанию. При замене клапанов всегда устанавливайте давление в соответствии с заводскими рекомендациями.
√ Проверьте все прижимные болты, включая двигатель, муфты, и убедитесь, что они надежно закреплены.

Кликните здесь бесплатно. Терминологический документ для прессы.

I-PRESS и средства автоматизации

Основы и важность

Безопасность персонала имеет первостепенное значение для любых прессов, независимо от того, какими средствами управления они оснащены. I-PRESS & Automation – это самые передовые системы управления 4.0 на рынке. У нас есть семейство элементов управления для сервогидравлических, механических штамповочных и кузнечных прессов. Чтобы узнать больше, посетите: https://www.sutherlandpresses.com/i-press

√ Полнофункциональный контроллер печати и автоматизации с большим цветным сенсорным экраном.
√ Доступно для аппаратных и программных платформ Rockwell AB, Siemens и Omron.
√ Может быть подключен к мобильным устройствам или сети для извлечения важных производственных данных и помощи оператора с утвержденных удаленных устройств.
√ Простые навигационные экраны настолько интуитивно понятны, что ваша команда может освоить управление за считанные часы.
√ Открытая архитектура расширяется для простоты добавления или настройки по мере необходимости.
√ Мониторинг производительности с диагностикой неисправностей нажатием кнопки.
√ В библиотеке памяти заданий хранится информация о задании для быстрой настройки, когда задание нужно запустить снова.
√ Назначаемые программируемые кулачки x 12 наборов (с возможностью расширения)
√ Назначаемая защита матрицы x 16 (с возможностью расширения)
√ Электронный монитор тоннажа с настраиваемыми верхними и нижними пределами, сохраняемыми для каждого задания.
√ Система мониторинга более 110 машин с отображением неисправностей в верхней части основного рабочего экрана.

Щелкните здесь, чтобы получить бесплатный документ по терминологии прессы.

I-PRESS® CH 1 – ЗАПУСК

I-PRESS® HYDRO CH 1 – ВВЕДЕНИЕ

.

Системы смазки

Основы и важность

Независимо от типа пресса системы смазки являются важной частью обеспечения бесперебойной работы вашего пресса и предотвращения серьезных повреждений. Накопление тепла, приводная система и направляющая ползуна могут привести к дорогостоящему простою и ремонту.

√ КОНСИСТЕНТНАЯ СМАЗКА: Небольшие прессы могут быть оснащены системой консистентной смазки. В большинстве случаев он состоит из резервуара для смазки и насоса, смазочных линий к распределительному блоку и жестких или гибких соединений с различными точками смазки.
√ АВТОМАТИЧЕСКАЯ СМАЗКА МАСЛОМ: Большие прессы обычно оснащены автоматическими системами рециркуляции масла. Он состоит из основного масляного бака, манометра, линий возврата масла, фильтров, насоса, регулятора давления, нескольких распределительных блоков с электронными датчиками расхода и жесткими или гибкими соединениями с различными точками смазки.
√ Всегда обращайтесь к схеме смазки, чтобы знать и понимать важность каждой точки, подлежащей смазке.
√ Необходимо ежедневно проверять систему смазки и конечные точки подачи смазки, чтобы обеспечить хороший поток смазки или масла на поверхность.
√ Должны использоваться только подходящие смазочные материалы, указанные производителем пресса. Не смешивайте различные типы смазочных материалов, это может привести к загрязнению и закупорке.

Щелкните здесь, чтобы получить бесплатный документ по терминологии прессы. .

PMP / Программы профилактического обслуживания

Основы и важность

Наши программы PMP увеличивают время безотказной работы пресса и сокращают техническое обслуживание. Мы документируем все пресс-системы фотографиями и подробным описанием состояния. Оценка индикатора «Зеленый-Желтый-Красный» позволяет конечному пользователю и управленческой команде понять, где находятся ключевые проблемы, которые необходимо решить. (См. образец на следующей странице).

Очевидно, капитальное оборудование стоит дорого, а окупаемость инвестиций очень важна. Системы и основные принципы, упомянутые в 11-этапном совете по обслуживанию прессов, должны быть внедрены в работу операторов, групп по настройке и техническому обслуживанию.

В Sutherland Presses и 3 поколениях в бизнесе мы видели практически все типы проблем, которые только можно себе представить. Как сказано в нижнем колонтитуле этого документа, «хорошее описание проблемы — половина решения».

Отличный способ думать о вашем прессе – это система, причина и следствие и связанные компоненты в цепочке. Это позволяет компаниям диагностировать, выявлять и решать проблемы с прессовым оборудованием.

Если вы хотите узнать стоимость PMP для ваших печатных машин, напишите по электронной почте: [email protected]

Щелкните здесь, чтобы получить бесплатный документ по терминологии прессы.

Образец табеля профилактического обслуживания PMP

______

Чтобы максимально эффективно использовать ваши машины в течение всего срока службы, необходимо иметь комплексный план технического обслуживания, чтобы избежать ремонта пресса. Наши Планы профилактического обслуживания – лучший способ обеспечить, чтобы ваши прессы оставались в отличном состоянии в течение многих лет эффективной работы.

‍ Мы настоятельно рекомендуем PMP каждые 6 месяцев, если вы работаете в несколько смен, или ежегодно для одной смены.

Для дополнительного спокойствия мы рекомендуем установить наборы ежедневных, еженедельных, ежемесячных, 6-месячных и 12-месячных внутренних проверок обслуживания для каждого из ваших механических прессов, гидравлических прессов и кузнечных прессов.

Чтобы помочь вам отслеживать внутреннее техническое обслуживание вашей печатной машины, мы создали набор протоколов, доступных для скачивания в формате PDF ниже:

Руководство по обслуживанию и годовой журнал

I-PREVENT

PMP – Программа профилактического обслуживания

Наши красно-желто-зеленые отчеты о проверках с фотографиями доказали свою эффективность в сокращении незапланированных простоев. Большинство наших клиентов обращаются к нам раз в год и проводят полные проверки, которые, как доказано, увеличивают время безотказной работы.

В отличие от традиционных отчетов о техническом обслуживании, обработка которых занимает несколько дней, наша команда PMP использует современную облачную систему отчетности, которая позволяет составлять отчеты в режиме реального времени. Техники Sutherland могут собирать фотографии и вводить результаты проверки прямо на месте в цифровые отчеты, которые синхронизируются и практически мгновенно становятся доступными для клиентов.

Наш уникальный системный подход предназначен для оценки основных 6 категорий работы каждого пресса: механическая, электрическая, пневматическая, гидравлическая, смазочная и перегрузочная. Эти категории отражены в табелях успеваемости Сазерленда, которые мы выпускаем в рамках каждого PMP.

Что такое гидравлические прессы и как они используются?

Гидравлический пресс представляет собой машину, имеющую станину или плиту, внутри которой помещается предмет (обычно состоящий из металла) так, чтобы его можно было легко раздавить, выпрямить или отформовать. Первоначальная концепция гидравлического пресса основана на законе Блеза Паскаля. Закон гласит, что когда давление действует внутри замкнутой системы, оно остается постоянным во всей системе.

Гидравлический пресс можно описать как большую машину, использующую гидравлическую систему, включая гидравлические двигатели и цилиндры, для раздавливания чего-либо. Гидравлические прессы также известны как механические прессы, а иногда и как прессы Bramah в честь их изобретателя Джозефа Брамы.

Как работает гидравлический пресс?

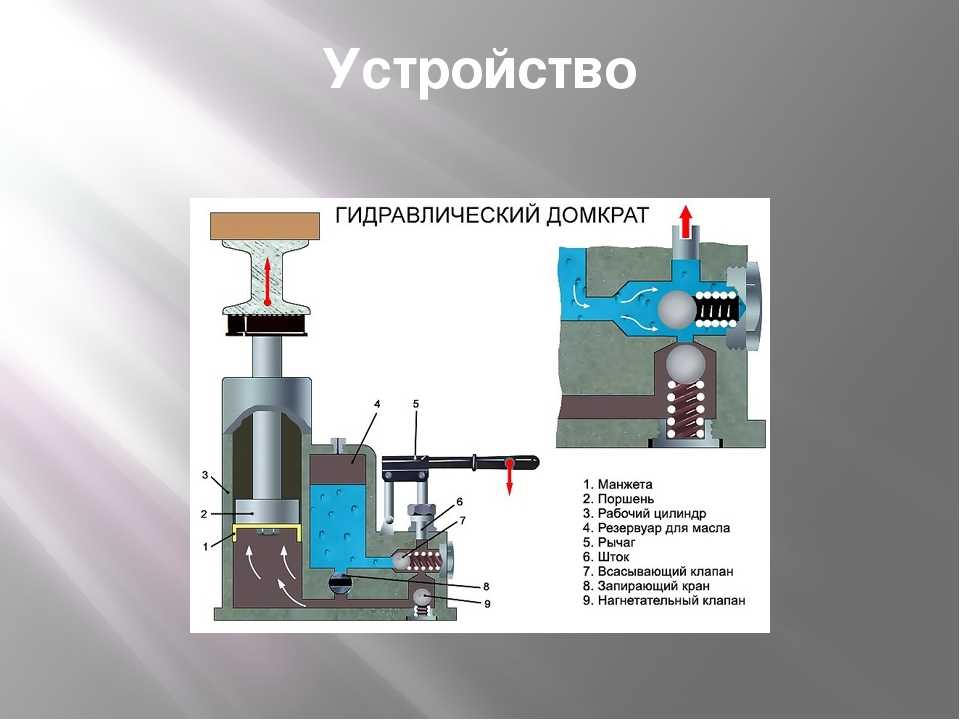

Работа гидравлического пресса очень похожа на работу стандартной гидравлической системы. Гидравлический пресс состоит из тех же компонентов, которые используются в гидравлической системе, включая гидравлические двигатели, цилиндры, поршни и трубы.

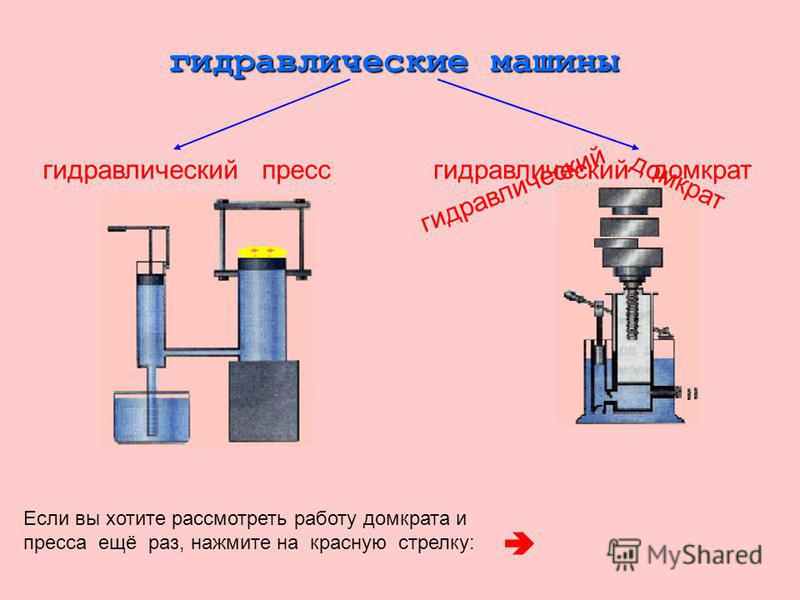

Система пресса состоит из двух цилиндров. Жидкость заливается в один цилиндр, который имеет гораздо меньший диаметр, чем его спутники; этот меньший цилиндр известен как рабочий цилиндр. Поршень в этом цилиндре толкается таким образом, что сжимает жидкость, которая затем течет по трубе в больший цилиндр. Затем главный цилиндр (большего размера) выталкивает жидкость обратно в исходный цилиндр.

Для чего используется гидравлический пресс?

Сила, прикладываемая к жидкостям гидравлическим двигателем и рабочим цилиндром, приводит к гораздо большей силе при сжатии в главном цилиндре. Сам гидравлический пресс в основном используется в промышленных целях, где требуется большое давление для сжатия материалов, обычно металла, в большие листы.

Основное описание гидравлического пресса заключается в том, что он превращает металлические предметы в листы металла. В некоторых отраслях промышленности он используется для тонкого стекла, изготовления порошков для косметических целей и таблеток для медицинских целей.

Гидравлический пресс подходит для широкого круга отраслей промышленности. Например, в индустрии свалки. Гидравлический пресс является сердцем любой системы дробления автомобилей. В этом процессе гидравлический двигатель оказывает большое давление на жидкости, уже находящиеся в цилиндрах. Давление заставляет плиты подниматься, и с такой большой силой плита врезается в автомобиль, который ее раздавливает.

Гидравлический пресс также используется в производстве обезжиренного какао-порошка и даже в современном кузнечном деле. Они доступны как в автоматическом, так и в ручном исполнении и часто оснащены широким спектром мер безопасности, включая блокировку и барьерные ограждения.

Высокопроизводительные гидравлические двигатели для вашего гидравлического пресса, Flowfit Online

Здесь, в Flowfit Online, мы с гордостью предлагаем широкий ассортимент гидравлических двигателей, соответствующих спецификациям любой гидравлической системы, которую вы желаете.
