Дровокол гидравлический своими руками, чертежи бытового оборудования с электрическим двигателем для колки дров, длиной до пятидесяти пяти сантиметров.

Справка.
Бытовой дроворуб создает давление расщепления от трех до семи тон.

Чтобы изготовить дровокол нам необходимо:

  1. Разработать схему управления гидроцилиндра.
  2. Выбрать привод.
  3. Выбрать электродвигатель.
  4. Определится с конструктивным решением и компоновкой оборудования.

СХЕМА УПРАВЛЕНИЯ ГИДРОЦИЛИНДРОМ

ВЫБОР ПРИВОДА

Гидронасос НШ-32, гидрораспределитель, предохранительный клапан и фильтр – от трактора МТЗ.
Гидроцилиндр выбираем с учетом максимального давления.

Из расчетных данных, осуществляем следующий выбор технических требований:

  • диаметр поршня – 80 (мм)
  • скорость движения поршня – 96 (мм/с)
  • требуемая мощность привода – 7,4 (кВт)
  • давление гидроцилиндра – 13,93 (Мпа)
  • привод – 1000 (об/мин)
  • насос – 32 (см3)
  • производительность насоса – 28,8 (л/мин)

По полученным данным выбираем гидроцилиндр любого из производителей.

Определяемся с его геометрическими размерами и ходом поршня.

ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ

Из расчетных данных видно, что двигатель должен выдавать 1000 (об/мин) при максимальной мощности 7,4 (кВт). Чтобы уменьшить потребляемую электроэнергию и габаритные размеры конструкции выбираем двигатель АИР80В2

с клиноременной передачей

  • диаметр ведущего шкива – 80 (мм)
  • диаметр ведомого шкива – 250 (мм)
  • межосевое расстояние – 225 (мм)
  • передаточное отношение – 3,125
  • ремень клиновидный Z(0), расчетная длина Lp – 1000 (мм)

Справка.
Угол обхвата ведущего шкива для передачи кленовым ремнем, должен быть более 110 градусов.

С выбранным электродвигателем получаем следующие данные:

  • мощность привода – 2,2 х 3,125 = 6,875 (кВт)
  • скорость движения поршня приблизительно – 89 (мм/с)

КОНСТРУКТИВНОЕ РЕШЕНИЕ И КОМПАНОВКА ОБОРУДОВАНИЯ

  1. Рама.
  2. Колун.
  3. Колесо 32х200(15).
  4. Каретка.
  5. Гидроцилиндр.
  6. Гидрораспределитель.
  7. Гидронасос НШ-32.
  8. Бак для масла вместимостью 32 (л).
  9. Привод гидронасоса.
  10. Корпус привода.
  11. Электродвигатель АИР80В2.
  12. Площадка поворотная.
  13. Ведущий шкив.
  14. Ведомый шкив.
  15. Ремень клиновидный.

Габаритные размеры дроворуба.

РАМА

Сварная конструкция, основой которой являются два швеллера 12У.

КАРЕТКА

Движется по направляющим.

БАК

Бак сварной из тонколистовой нержавеющей стали.

ПРИВОД

Состоит из:

Корпуса.
Подшипникового узла.
Вала.
Упругой муфты со звездочкой.
Переходника.

ПЛОЩАДКА

Служит для натяжения ремней и фиксации электродвигателя относительно рамы.

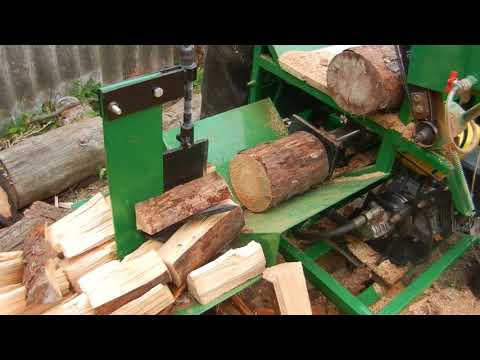

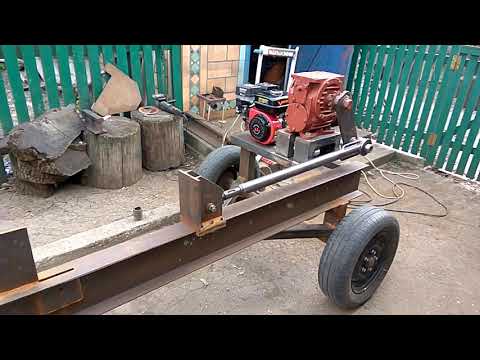

Смотрим видео.
