Гидропресс для гаража. Пресс с электрическим приводом. Варианты чертежей гидравлического пресса своими руками

Гидравлический пресс применяется для получения высокого давления. Он используется во многих автомастерских для прессования различных валов, подшипников и шестеренок. Домашние мастера применяют его для штамповки деталей из пластика, резины или металлы. Если в вашей мастерской его еще нет, то вы можете попробовать сделать пресс своими руками.

Пресс имеет широкое применение. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто применяется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.

Такое оборудование применяется для создания брикетов из отходов, при склеивании двух поверхностей, а также для сгибания деталей из металла. При этом заводские приборы могут быть многим не по карману. Если вы решите сделать такое устройство своими руками, то его легко можно адаптировать к определенным задачам.

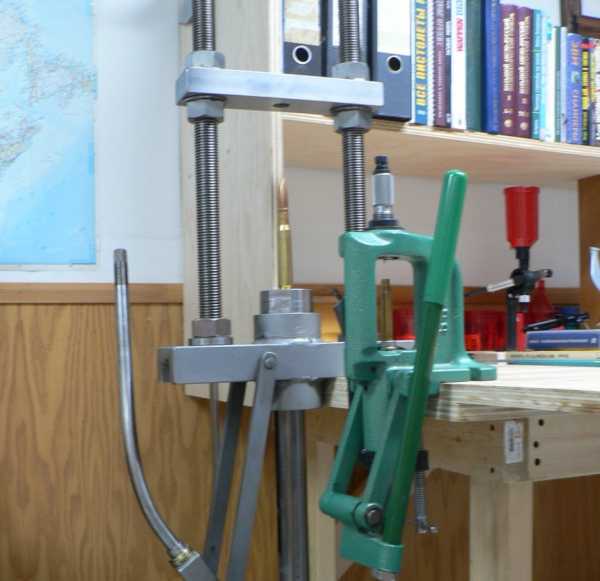

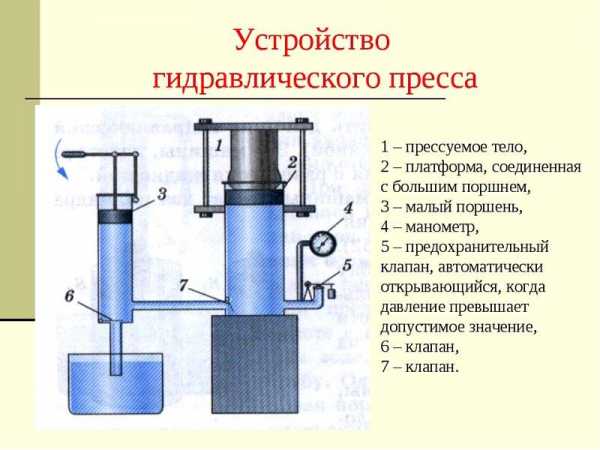

Принцип гидравлики позволяет сильно облегчить жизнь. Благодаря простому механизму эффективно работает разное оборудование.

Итак, рассмотрим подробнее для чего необходимо подобное устройство:

  • выпрессовка разных подшипников, то применяется в маленьких автомастерских;
  • сгибание метизов разнообразной формы;
  • обеспечение давления для склеивания двух элементов;
  • монтаж заклепок.

Попробуйте изготовить пресс своими руками в гараж. Такое устройство используется для выпрессовки и запрессовки всевозможных деталей. При этом оборудование производит огромный спектр работ по ремонту, обслуживанию и профилактике.

Давайте рассмотрим некоторые варианты:

  • даже маленькому автосервису необходим гидропресс , который можно приобрести или сделать своими силами. Чтобы сделать такой агрегат нужно определиться с установкой манометра, массой, размерами и показателями поршня. Прежде чем разрабатывать пресс нужно учитывать модели автомобилей. Простая конструкция не подойдет для крупных машин;

  • для мастерской и дома часто необходим пресс для макулатуры . При большом скоплении бумаги, ее требуется утилизировать. Такая конструкция имеет средний показатель мощности и может работать от электрической сети. С помощью небольшого аппарата можно убирать значительное количество макулатуры;

  • полезен и пресс для картона , с помощью которого можно прессовать бутылки из пластика и жестяные банки. При самостоятельном монтаже аппарата нужно учитывать параметры поршня, станины, габариты оборудования и вес. В таком устройстве используется готовый или ручной гидравлический насос;

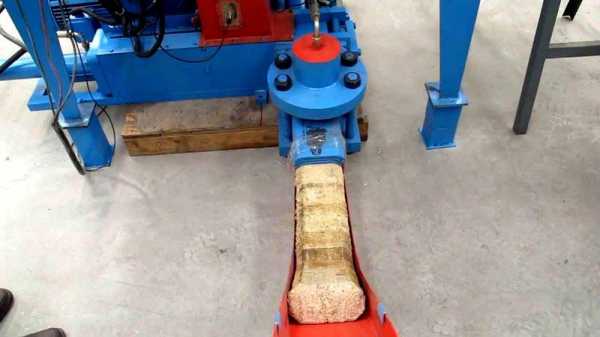

  • пресс для опилок применяется для создания брикетов. Полученные брикеты применяются для отопления частных домов. Такой прибор состоит из стола, силового каркаса, основания и привода. Для ручного механизма часто применяется домкрат, а для механической конструкции подходит электромотор;

  • самодельный пресс подборщик для сена представляет собой специальный короб, который устанавливается на рамную конструкцию из бруса. Такие рамы могут делаться из металлического профиля. Конструкция делается в виде короба, но без верхней части. Понадобятся некоторые материалы для изготовления пресса для сена своими руками. Чертежи с размерами облегчат задачу. Стоит использовать уголки, рейки из металла и обработанные доски.

Чтобы сделать аппарат для сена необходимо соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или дверце, которая фиксируется на петли.

Для сборки понадобится элемент для крепления к лобовине, база для монтажа всех узлов, ходовая деталь и транспортный подборщик. Также понадобится специальная камера с коробкой передач и с сеном. Аппарат подборщик рулонного типа применяется для осуществления одного цикла упаковки и сборки соломы или сена.

При этом делается подборка высушенного сена в поле, а также прессование подборок. Затем из полотен формируются рулоны. Такой процесс отличается тюкование без деформации растительности. Заводские подборщики имеют достаточно сложное устройство, которое редко получается сделать в домашних условиях.

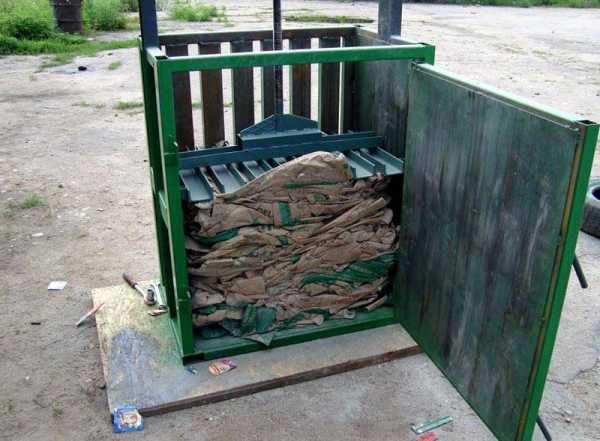

Агрегаты для макулатуры применяются в пунктах, которые занимаются приемкой разного вторичного сырья. Такой агрегат отличается повышенным давлением примерно в 15-50 тонн, что помогает сделать тюки небольших размеров. Для их погрузки можно применять какие-либо манипуляторы. Большой мощностью обладают и прессы для топливных брикетов.

Подобную конструкцию можно сделать двух видов:

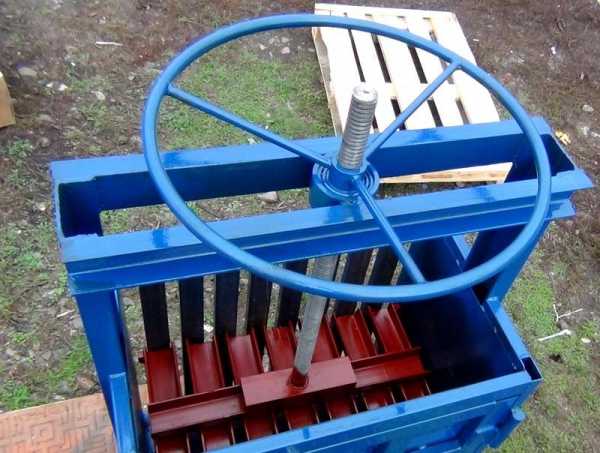

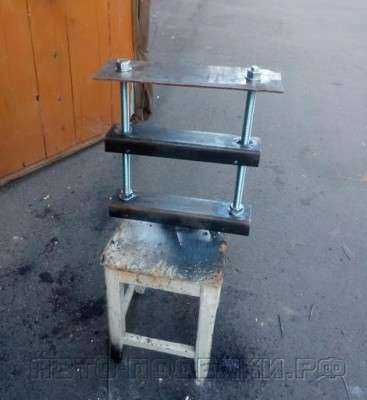

  • механический вариант представляет упрощенную конструкцию с небольшой мощностью. При этом сила может достигать одной тонны;
  • к более мощным относится самодельный гидравлический аппарат, мощность которого может быть до 4 тонн.

Аналогичным образом происходит и изготовление пресса для пластиковых бутылок.

Конструкция пресса: особенности существующих устройств

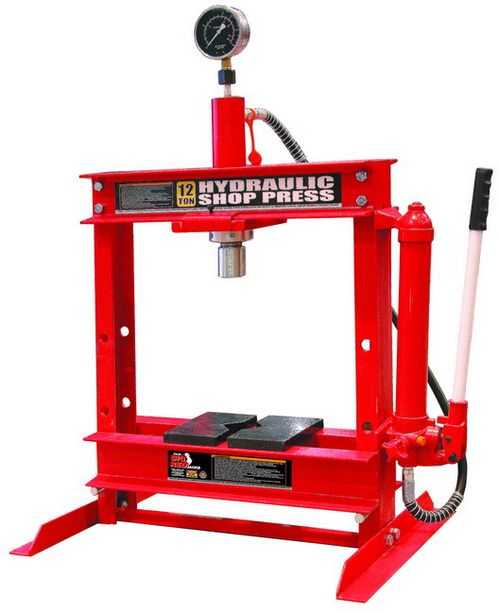

Для создания значительного усилия на определенной площади применяется конструкция гидравлического пресса, купить такой агрегат можно в специализированных магазинах. Такой аппарат представляет собой эффективное и простое устройство.

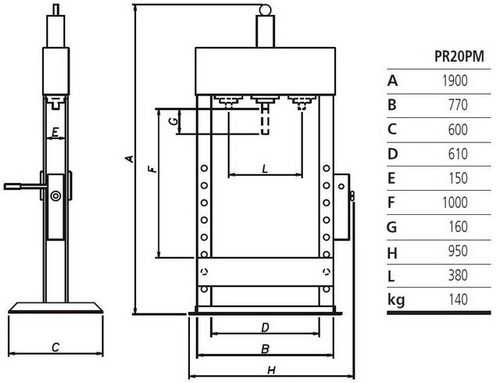

Если вы решили сделать такую конструкцию по чертежам, то необходимо разбираться из чего она состоит:

  • нижняя часть или основание необходима для устойчивости конструкции. Она выглядит, как платформа и делается из массивного металлопроката. Для этого подойдут уголки из металла и швеллера;
  • стойки представляют собой вертикальные части конструкции. Высота элементов рассчитывается как сумма длины его штока, высоты домкрата и толщины неподвижного упора. Стойки выполняются из стальных уголков, приваренных к основанию;
  • неподвижный упор фиксируется в верхней части стоек. Чтобы его сделать применяется такой же уголок, как и у стоек;
  • домкрат позволяет развить необходимое усилие. Этот элемент крепится к подвижному упору. Он приводится в движение пр

housepic.ru

Гидравлический пресс своими руками для гаража: чертежи

Для того чтобы как следует нажать, придавить или загнуть что-то, несложно собрать гидравлический пресс своими руками. У добросовестного хозяина, следящего за домом самостоятельно, потребность в применении силы возникает нередко, а уж если вы являетесь автовладельцем и собственноручно занимаетесь ремонтом машины, сделать такой пресс для гаража просто необходимо.

Самодельный гидропресс может стать помощником в заработке и организации своего дела. Пресс гидравлический способен штамповать, выдавливать и делать плотные пакеты из материалов и веществ, при помощи которых вы решили устроить поточное производство у себя дома.

Принцип действия

Он предназначается для сдавливания какого-либо предмета, детали или вещества с большой силой для придания необходимой формы, плотности или вставки детали в механизм. Пресс гидравлический устроен так, что при помощи ручной силы можно получить усилие, превосходящее прикладываемое во много раз и измеряемое тоннами.

Основано это на канонах физики, а именно на законе Паскаля. Жидкость под давлением перетекает из одного (малого) цилиндра в другой (большой), двигая поршень, находящийся в нем, который и оказывает давление на предмет. В качестве жидкостей используют различные масляные смеси, предназначенные именно для таких устройств. К поршню крепится стержень, оснащенный сверху металлической площадкой для передачи образующегося усилия непосредственно детали или материалу, которому оно предназначается.

В качестве материалов могут выступать предметы и различные вещества, которым необходимо придать более компактную заданную форму. При помощи такого оборудования впрессовываются шарики в подшипники, составляющие элементы различных деталей, которые не поддаются сварке. Изгибаются под необходимым углом металлические трубы и профили, клеятся книги.

Устройство агрегата

Основным рабочим элементом данного механизма является обычный гидравлический домкрат или насос, которые работают при помощи приложения простой физической силы. Схемы конструкций с использованием гидронасоса более сложны в сборке и используются, если организовывается производство.

Мощность создаваемого давления выбирается в зависимости от задач, которые будут решаться. В зависимости от получения необходимого усилия выбирается марка и модель домкрата. Составляются схемы и чертежи устройства пресса.

Вторым немаловажным элементом является станина, к которой прикрепляется рабочий агрегат. Она сваривается из металлических швеллеров требуемой высоты для выполнения предполагаемых задач. Станина должна прочно стоять на земле или другой поверхности.

Если решено сделать пресс для гаража, то он может быть совсем небольших размеров и располагаться на верстаке или рабочем столе, правда, и выдаваемое им давление не будет сильно большим, но в любом случае усилия в 5-10 т вполне хватит для решения домашних проблем.

Основа пресса имеет 2 рабочих плоскости:

  1. Первая, на которой располагаются детали или материалы. Данная поверхность может регулироваться по высоте в зависимости от необходимости.
  2. Вторая крепится к штоку домкрата и передает создаваемое им усилие на предмет. На этой поверхности обычно устанавливаются разнообразные формы, приспособления, пластины для улучшения передачи воздействия.

Направление давления

Усилие в таком станке передается строго по вертикали, поэтому домкрат может быть расположен сверху или снизу. Крепление его внизу является оптимальным вариантом, так как в этом случае имеется надежная опора для его работы.

Домкрат прочно и стационарно прикрепляется к станине болтами или сваркой. Основа и пластина, передающая усилие, соединяются тугими пружинами. Они возвращают в исходное состояние поршень после завершения работы.

Схема самодельного пресса

В случае установки в качестве рабочего элемента гидравлического насоса на агрегат монтируется еще и манометр, чтобы контролировать создаваемое давление.

Универсальный пресс

Когда принято решение сделать пресс для гаража, необязательно создавать стационарную конструкцию, которая будет постоянно находиться на одном месте. Достаточно ограничиться разработкой схемы, сделать чертежи и сварить по ним такую П-образную станину, на которую при необходимости может устанавливаться гидравлический домкрат.

В этом случае металлическое основание для самодельного пресса можно убрать так, чтобы оно не мешало. Домкрат выполняет свои обычные функции по поднятию тяжестей. В случае необходимости он крепится на горизонтальную площадку станины заранее приспособленными для этого пружинами и начинает выполнять функцию привода пресса.

Для создания такого гидропресса фиксирующие пружины могут быть одним концом приварены к основанию станины, а другим закреплены на железном ободе, который при установке домкрата надевается на него и прочно фиксирует.

На сегодняшний день существует масса способов, как сделать гидравлический пресс. Многие умельцы придумывают довольно оригинальные конструкции, в которых все элементы соединяются болтами, а в случае необходимости такой пресс разбирается полностью. Он может занимать минимум места, тогда как в собранном виде представляет довольно громоздкую конструкцию.

tvoygarazh.ru

Небольшой гидропресс для гаража своими руками

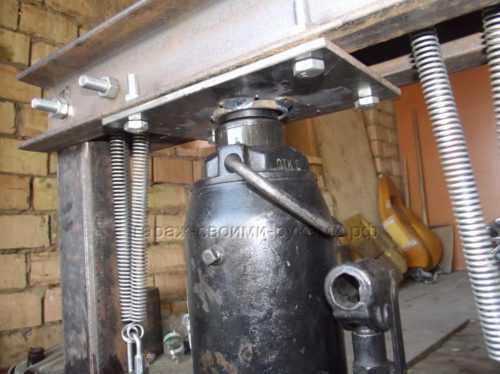

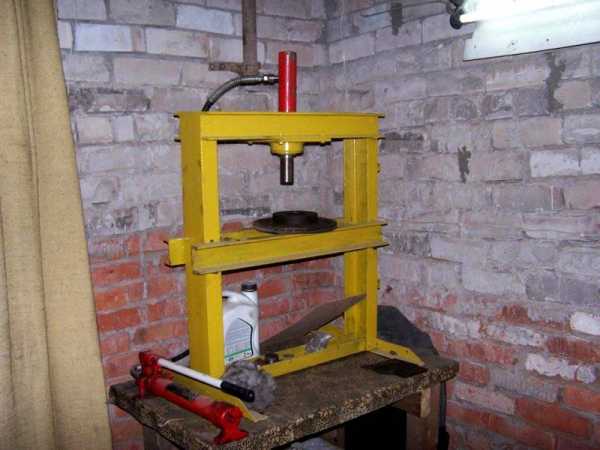

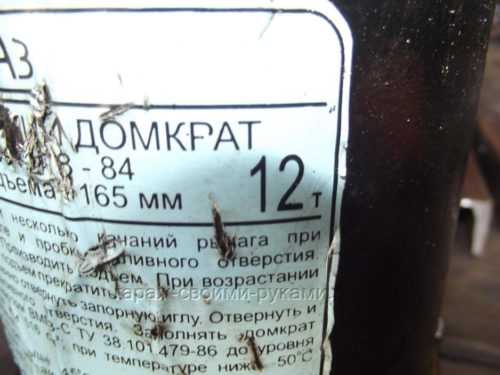

Для упрощения гаражных ремонтов сделал гидропресс из домкрата 12т., который давно стоял в гараже и ждал этого, вот наконец то руки дошли, все равно его использовать по назначению не получалось, все машины которые ко мне заезжают достаточно низкие ))) да и для этих целей есть подкатные домкраты.

Для пресса купил швеллер 80 мм -2 метра, квадратная труба 60 мм длиной 2 метра, болты и гайки м12 и м10, пружина, два карабина, во общем то не дорого получилось, нужно еще будет его покрасить.

наварил кольцо чтобы домкрат упирался именно туда, так на всякий случай.

Все делал на болтах специально, если какая то часть начнет гнутся, ее можно будет легко заменить. Сегодня работу пресса опробовал, по находил старых разных рычагов, и по выдавливал сайленты, что было подтверждением его работоспособности.

обратные пружины

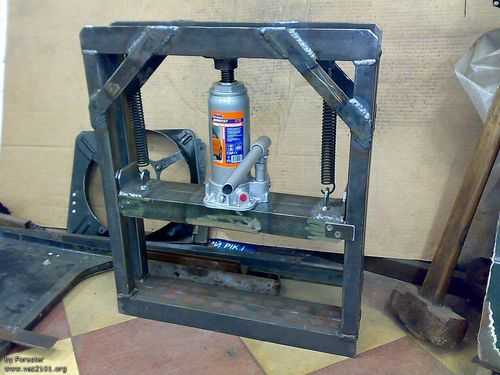

В конечном итоге вот такое вышло.

Автор; Артем Кирилюк          Киев, Украина

xn--100--j4dau4ec0ao.xn--p1ai

Пресс своими руками для гаража

Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

Пресс своими руками для гаража

Содержание пошаговой инструкции:

Назначение и принцип действия пресса

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

Гидравлический пресс

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Как правило, рабочий цилиндр устанавливается в вертикальном положении. В некоторых ситуация его установка выполняется в горизонтальном положении.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

Самодельный пресс

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Варианты применения самодельного пресса

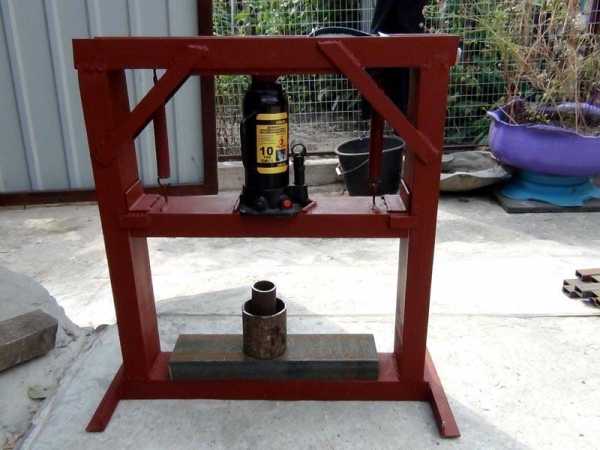

Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Пресс позволит выполнить рихтовку, надежно склеить различные детали под давлением, выжать жидкость, согнуть металлическое изделие, спрессовать старые бутылки, картон, жестяные банки и прочие подобные материалы.

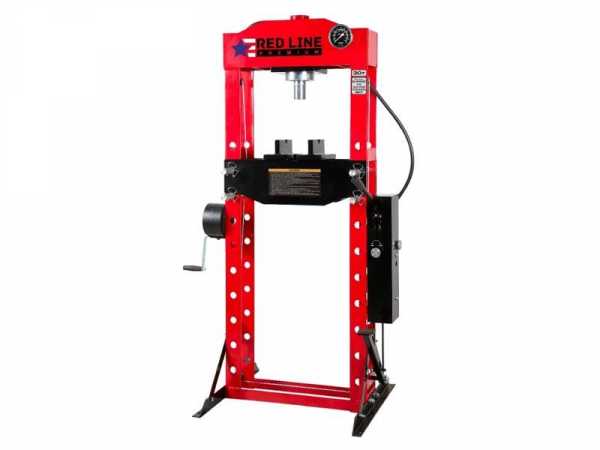

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Особенности конструкции самодельного пресса

Для частного гаража хватит пресса мощностью до 10-15 тонн. В остальном же ориентируйтесь на собственные потребности.

Давление в большой емкости обычно создается при помощи встроенного либо отдельного насоса. Самый легкий в исполнении вариант – пресс, собранный на базе бутылочного домкрата с предусмотренным ручным насосом.

Домкрат

Подумайте, какие работы вы будете выполнять с использованием самодельного пресса, и определите необходимое усилие агрегата. Только после этого отправляйтесь в магазин для покупки домкрата и подбирайте его в соответствии с определенным ранее значением усилия.

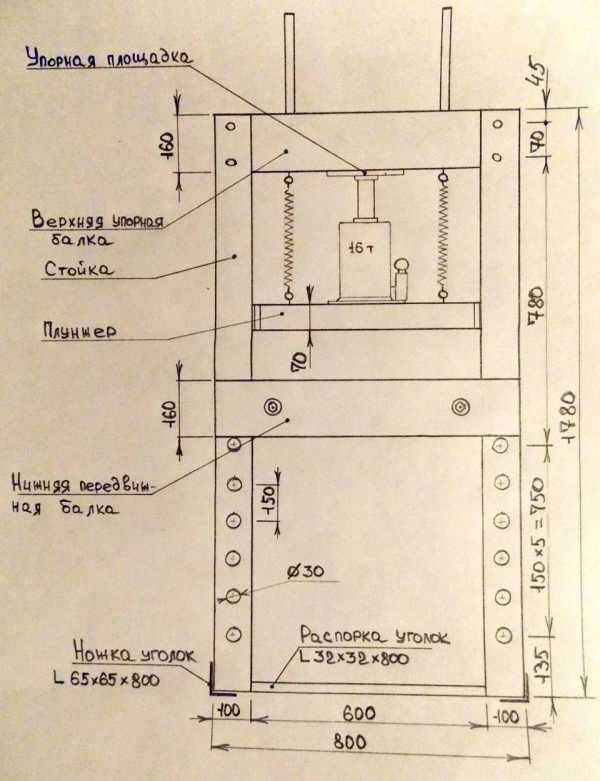

Перед сборкой пресса нужно подобрать подходящий чертеж механизма, но лучше сделать его самостоятельно. Из готовых решений вам подойдет чертеж любого пресса, разработанного и собранного на основе доступного металлопроката и простого гидравлического оборудования.

Недостатком готовых чертежей является то, что они далеко не всегда будут соответствовать конкретно вашим запросам. В результате вы можете потратить очень много времени на подгонку конструкции под параметры приобретенного домкрата.

Существует 2 основных варианта сборки гаражного пресса, а именно:

  • домкрат размещается на основании станины и осуществляет давление вверх;
  • домкрат фиксируется ближе к верху станины, и давление подается вниз.

Перед началом сборки пресса обязательно уточните правильное рабочее положение для вашего домкрата. Если производитель сказал, что шток домкрата должен выдвигаться вверх, то именно так оно и должно быть – переворачивать инструмент нельзя.

Чаще всего собираются конструкции, предусматривающие установку домкрата на основании станины. Второй же вариант является более узкоспециализированным и применяется преимущественно в профессиональных слесарных мастерских.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

  • габариты домкрата;
  • величину рабочего хода штока основного инструмента;
  • толщину мобильного стола;
  • высоту опрессовываемых заготовок.

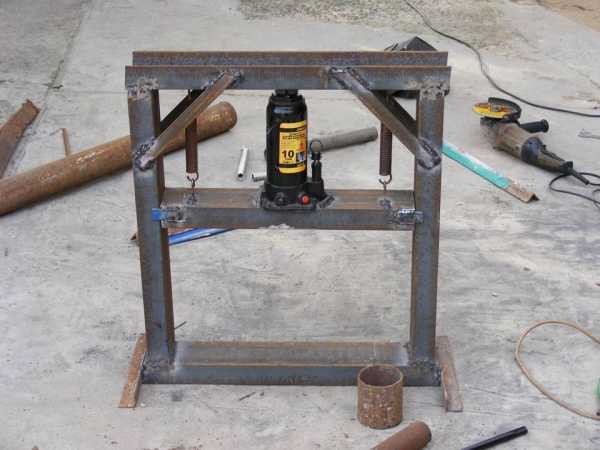

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

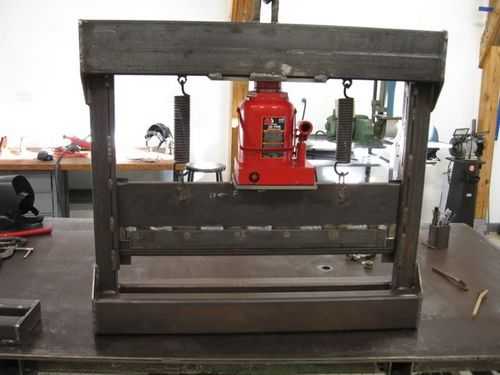

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

  • установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
  • создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
  • используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
  • применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

  1. Аппарат для сварки и электроды.
  2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
  3. Электродрель.
  4. Шуруповерт.
  5. Уровень.
  6. Измерительная рулетка.

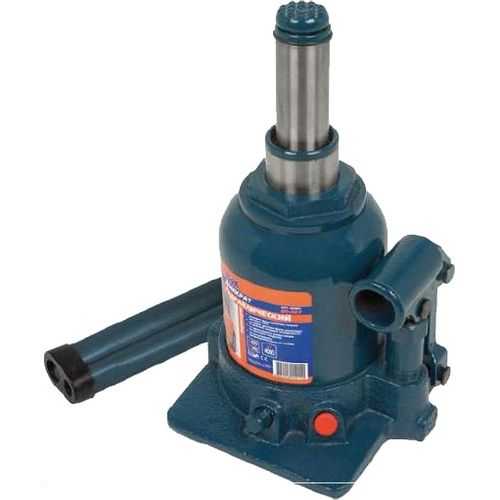

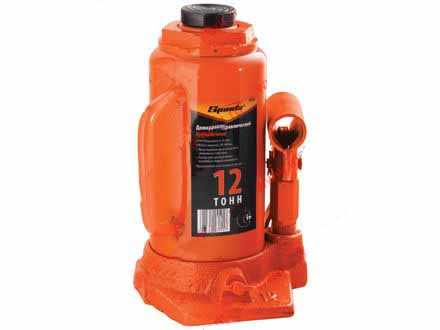

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Домкрат гидравлический

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

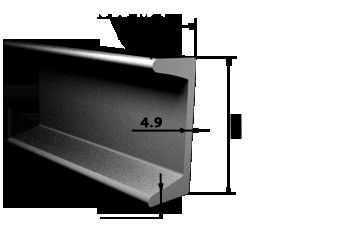

  1. Швеллер. Покупайте изделие не ниже №8.

    Швеллер

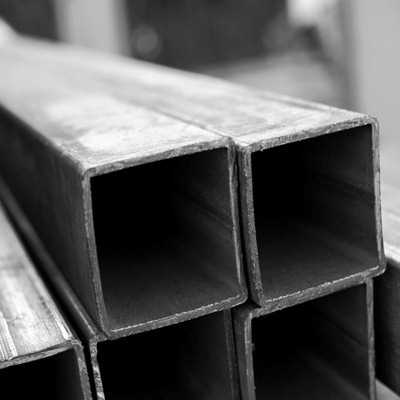

  2. Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.

    Труба

  3. Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
  4. Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
  5. Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
  6. Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.

Руководство по сборке пресса

В процессе сборки гаражного пресса на каждом этапе сверяйтесь со своими чертежами. В целом же последовательность работы достаточно простая. Нужно лишь пошагово выполнить предложенные рекомендации.

Первый шаг

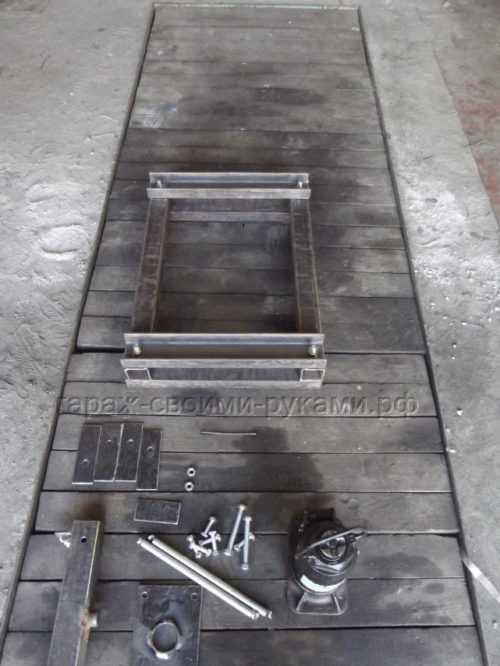

Разрежьте металл на детали соответствующих размеров, ориентируясь по чертежу. Если чертеж предусматривает наличие отверстий в каких либо элементах конструкции, просверлите их с помощью электродрели.

Чертеж

Второй шаг

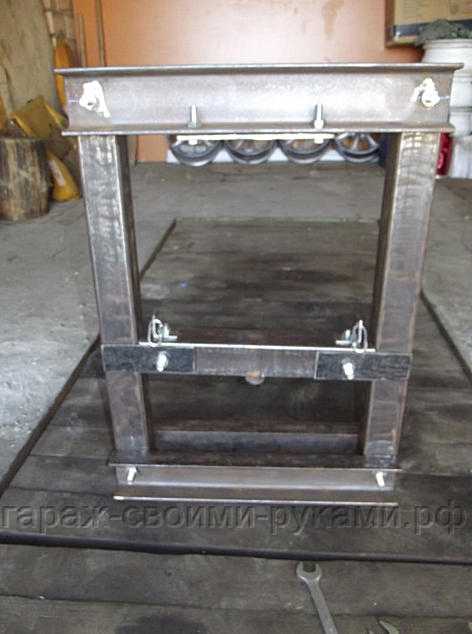

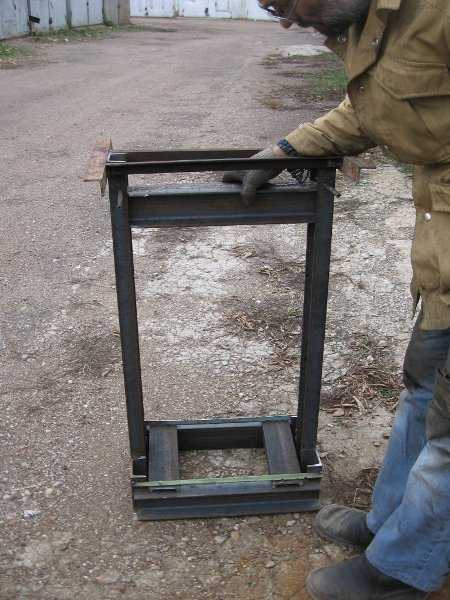

Сварите основание из отрезков квадратной либо прямоугольной трубы. Стыковочные швы проварите снизу и вверху. Закрепите сверху стальную пластину. Для крепления используйте сварку. При помощи сварки сделайте конструкцию в виде буквы «П». Углы этой конструкции должны иметь строго 90 градусов. Приварите конструкцию к основанию, и вы получите готовую станину.

Третий этап

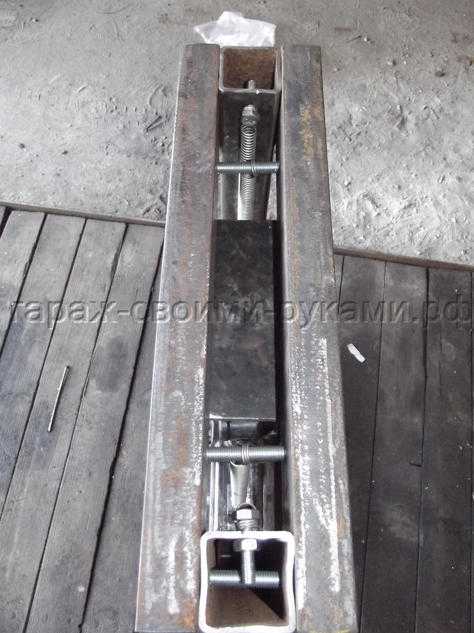

Сделайте передвижной рабочий стол. Воспользуйтесь для этого трубой либо швеллером. Длину трубы нужно отрезать так, чтобы она была несколько меньше промежутка между стойками станины. Приварите к основной трубе маленькую часть трубы, которую вы предварительно подготовили для штока своего домкрата.

Направляющие передвижного столика изготавливаются из отрезков стальной полоски. Ширина направляющих должна равняться ширине рамы. Заведите трубу в пространство между стойками станины, приставьте стальные полоски по бокам и надежно стяните конструкцию при помощи болтов и гаек. Изготовьте сменный регулировочный упор по такой же схеме. Единственное отличие – напротив стоек нужно сделать отверстия для закрепления на требуемой высоте.

Сборка пресса

Четвертый этап

Зафиксируйте оттягивающие пружины в соответствии с вашими чертежами. Оттяните передвижной рабочий столик и установите домкрат.

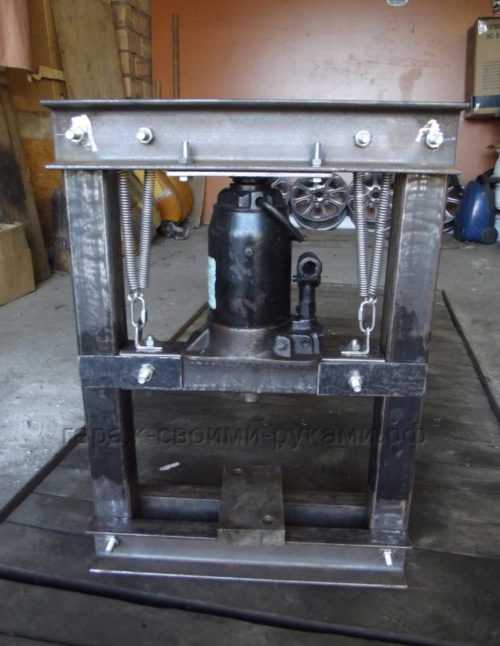

Теперь ваш личный пресс готов. В дальнейшем домкрат можно будет быстро извлекать из конструкции и использовать для выполнения других задач.

Удачной работы!

Видео – Пресс своими руками для гаража

Похожие статьи

www.sibear.ru

Пресс своими руками для гаража: чертежи и сборка

В гараже пресс часто необходим. Торговые сети предлагают его по ценам, которые бывают совершенно неадекватны. Остается одно — сделать пресс своими руками. Благо, для автолюбителя, обладающего определенным опытом в техническом обслуживании и ремонте своего авто, это не представит особых сложностей. Тем более что самодельный пресс можно максимально адаптировать под конкретные потребности владельца.

Вернуться к оглавлению

Основные характеристики и назначение самодельного пресса

Пресс для гаража нужен при выполнении многих операций, необходимость в которых возникает при ремонте автомобиля. Без него никак не обойтись в ходе запрессовки или выпрессовки коленчатого вала и различных втулок. Для подшипников, установка и выемка которых вызывает проблемы, его тоже можно использовать. А можно выгнуть арматурный прут или металлический лист. Для выпрессовки сайленблока он просто незаменим. Самое большое давление из доступных устройств может создать гидравлический домкрат, который и становится основной составляющей самодельного пресса. Механический пресс, в частности рычажный, кривошипный или винтовой, намного уступит ему в мощности.

Основным достоинством портативного домкрата является высокий КПД, позволяющий самодельному прессу, в который он будет вмонтирован, производить сжатие с большой силой. При этом подниматься и опускаться он будет достаточно плавно. Из недостатков же наиболее существенным можно считать невозможность точной регулировки при опускании опорного штока. Поэтому после давления на деталь давление в домкрате придется стравить полностью, а затем снова поднять шток, пока он не упрется в нее снова.

Из всех видов домкратов для установки на пресс оптимальным будет одноштоковый бутылочный. Он может создать давление от 2 до 100 т, чего для автомастерской вполне достаточно.

Вернуться к оглавлению

Материалы и инструменты для изготовления самодельной рамы

Поскольку пресс будет работать с высоким давлением, для него будет изготовить металлическую раму, обладающую необходимым запасом прочности. Чтобы сделать пресс максимально прочным, нужно взять стальной швеллер № 10 или больше, уголок 5х5 см, стальную полосу толщиной не менее 1 см, толстостенную профилированную трубу квадратного сечения, стальную пластину толщиной 1 см и размером 10х25 см, а также кусок круглой трубы длиной 1-2 см такого диаметра, чтобы в нее входил шток домкрата. Кроме того, для оттягивания упора понадобятся 2 дверные пружины.

Чтобы собрать из этого раму, понадобится сварочный аппарат с набором электродов, угловая шлифовальная ручная машинка, более известная как «болгарка», и несколько режущих дисков для металла к ней. Кроме этого, нужна будет электродрель с набором сверл по металлу.

Самодельный пресс при этом может иметь разборную конструкцию, поэтому для соединения основных деталей можно использовать вместо сварных швов болты диаметром 20 мм с гайками. Остается добавить рулетку, отвес и уровень, и можно приступать к монтажу.

Вернуться к оглавлению

Технология сборки пресса своими руками

Прежде всего нужно изготовить чертежи будущего пресса. Параметры их могут несколько отличаться в зависимости от конкретных условий, главное из которых — это модель домкрата (рис. 1, 2). Высота направляющих станин должна быть равна длине корпуса домкрата с выдвинутым до предела штоком, к которой прибавляется толщина съемного упора. Главное — это определиться с направлением давления: снизу вверх или наоборот. От этого зависит положение домкрата. После этого металл режут на детали в соответствии с чертежом. Если предусмотрены отверстия, то их просверливают электродрелью.

Затем из профилированной трубы или уголка сваривается основание. Оно может иметь отверстия для крепления к полу гаража. Если он неровный, то с их помощью можно регулировать положение пресса. Направляющие станины делают из квадратной трубы или швеллера, паз которого обращен внутрь. Из них же делается нижний упор. После этого из станин, упора и основания собирают единую раму, углы которой должны быть строго прямыми.

Съемный упор должен двигаться по вертикали вдоль направляющих и давить на обрабатываемую деталь. Поскольку эти детали могут иметь различные размеры и форму, он должен сниматься легко. Упор собирается из стальных полос толщиной не менее 1 см, длина которых должна быть чуть меньше расстояния между внутренними поверхностями станин. Для фиксации этого упора в промежутке между станинами в поверхностью упора сверлят два отверстия, к которым болтами крепят две стальные пластины, длина которых на 10 см больше расстояния между станинами. Они ограничат боковой ход упора.

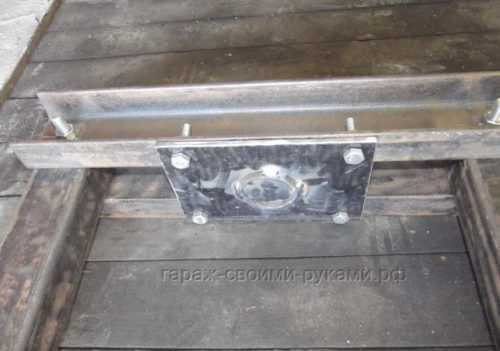

На нижнюю плоскость подвижного упора приваривается строго по середине отрезок круглой трубы. В нее будет входить торец домкратного штока, фиксируя его положение. На одинаковом расстоянии от него крепятся дверные пружины. Они будут растягиваться при работе домкрата, а при стравливании давления — возвращать упор в исходное состояние. Верхняя перекладина делается из такого же швеллера, что и станины, и жестко крепится в промежутке между ними. Остается прикрепить болтами основание домкрата к нижнему или верхнему упору в зависимости от направления движения штока. После этого пресс можно считать готовым к эксплуатации.

Действие самодельного агрегата будет ничем не хуже пресса заводской сборки.

moigarazh.ru

Пресс для гаража своими руками – Поделки для авто

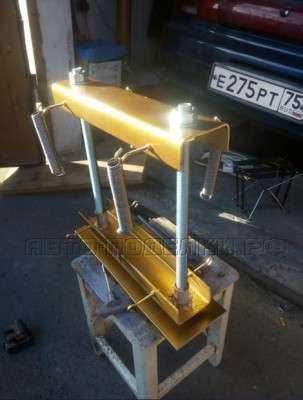

В данной статье можно посмотреть как автор в гаражных условиях сделает пресс своими руками. Данное устройство облегчит жизнь любому автолюбителю, который иногда занимается ремонтом сам. Итак…

Берём все компоненты:

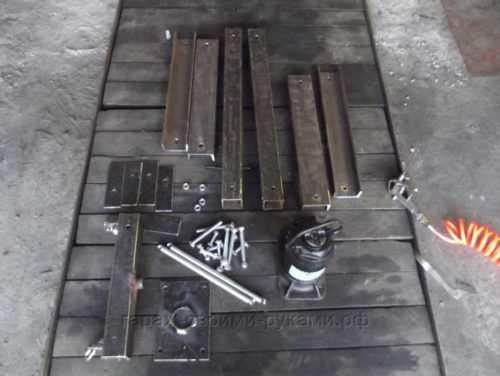

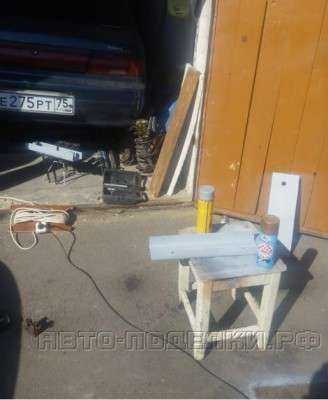

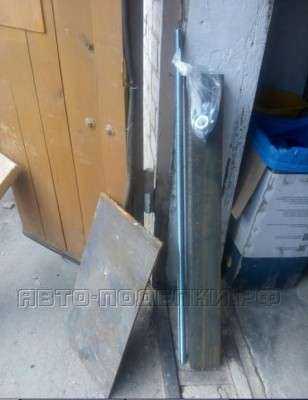

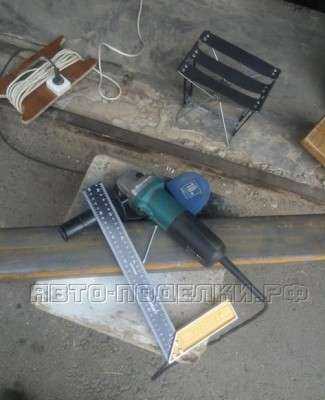

Швеллер разрезаем на 2 равные части. Лучше всего при помощь уголка и поровней =)) Ибо эстетика в данном процессе обязательна!

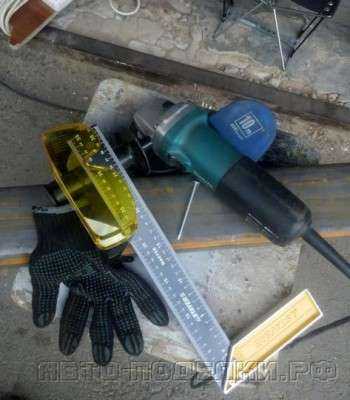

ОБЯЗАТЕЛЬНО! Используйте средства защиты! ОБЯЗАТЕЛЬНО! Кожух на болгарку! Перчатки! и ОЧКИ!

Мало того, что работать в очках и перчатках намного удобней, ибо можно нормально не щурясь смотреть, что ты там вообще делаешь этой болгаркой, так ещё и браться не на долго за горячие от распила части не обжигая до костей пальцы…

За неимением сверла на 25 0_о дыры под шпильки в швеллере и пластине основания выжигал сваркой и потом зачищались болгаркой. В этом деле главное, это прожечь электродом точно по разметке точку насквозь как ориентир. И потом плавно её расширять постоянно останавливаясь и проверяя не уплыло ли ваше отверстие в сторону. К этой мысли я пришёл только на третей дыре, после двух уплывших просто в чёртово никуда. Естественно, учитывая это, когда я собрал всю конструкцию для примерки, она была чрезвычайно крива =))

Решено было расширить дыры для свободного люфта и подгонки по месту, всё равно потом когда шайбы с гайками притянутся вся конструкция зафиксируется намертво. Также решил сделать для центральной балки (которая непосредственно и будет ездить вверх вниз) направляющие из 2 кусочков 25 трубы, дабы эту балку не закусывало между резьбами.

Дыры расширил, трубы приварил. Всё на глазок естественно. Инженер же ведь, глаз как штангель с транспортиром в сборе и рейсшина за одно где-то там же в глазу 🙂

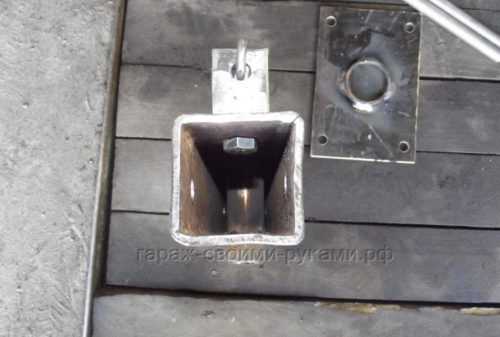

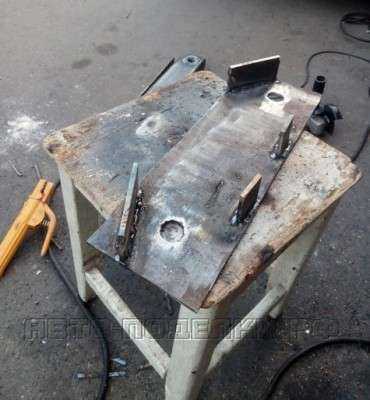

Нижняя площадка была выпилена по размерам швеллера + по 3-4 сантиметра со всех сторон, для устойчивости и были наварены ножки в экстравагантных местах.

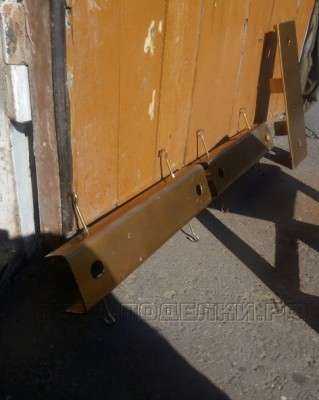

Затем просверлены отверстия под крепление распорных пружин и всё отправилось на покраску. Красил по отработанной технологии, штамповки на кубе красил точно так-же, этими же красками. Зачистил всё болгаркой, обезжирил, грунтанул хамелеоновским серым грунтом на пару слоёв.

потом основным цветом (тёмная бронза) на 3 слоя и под занавес хамелеоновский прозрачный лак тоже в 3 слоя.

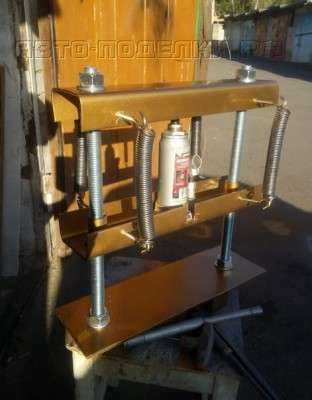

Всё… В крутил крюки… Разрезал пружины пополам, напялил на крюки и собрал всё в кучу…
