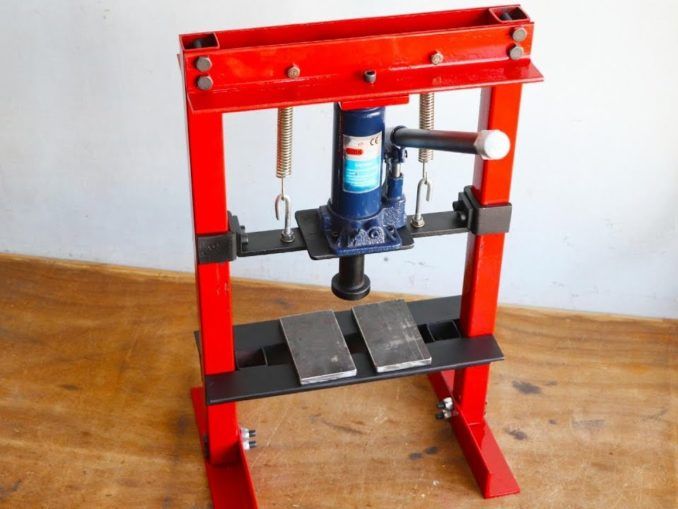

Самодельный гидравлический пресс своими руками © Геостарт

Рубрика: Инструменты и оборудование

Различные ремонтные работы в своей домашней мастерской и гараже зачастую требуют воздействия на обрабатываемые детали и механизмы методом прессования. В связи с этим, применение гидравлического пресса в домашнем хозяйстве становится не только желательной операцией, но порой и просто незаменимой.

Изготовленный пресс для гаража считается самым функциональным устройством, имеющим меньшую стоимость, по сравнению с образцами промышленного производства. При этом в руках настоящего мастера такое приспособление может ненамного уступать по техническим характеристикам аналогам заводского производства.

Гидравлический пресс, изготовленный самостоятельно, в условиях домашней мастерской может применяться: для штамповки деталей из пластика, металла и резины; для выполнения запрессовки втулок в амортизаторы автомобиля; для проведения работ с различного вида подшипниками (установка и удаление вкладышей), а также многих других видов работ.

Устройство и принцип действия

Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.

Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.

Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.

Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.

Варианты применения пресса

Довольно широкое распространение получило применение гидравлического пресса в домашней мастерской или гараже. Использовать такое приспособление, отличающееся сравнительно небольшими габаритами, можно как для проведения ремонтных работ автомобиля, так и для выполнения других хозяйственных работ .

С помощью этого компактного устройства легко можно выполнить выемку сальников и подшипников, а также запрессовку новых деталей на их место. Помимо ремонтных работ, пресс можно применять для изгиба металлических деталей и заготовок, создания необходимого давления при склеивании разнородных поверхностей, выдавливания сока и масла, брикетировании отходов.

Прессовочное оборудование промышленного изготовления имеет сравнительно высокую цену , поэтому приобрести его может не каждый желающий. Поэтому домашние умельцы стараются изготовить самодельный пресс из домкрата, при этом затратив лишь средства на приобретение необходимых материалов. Особенностью устройства такого приспособления является полная адаптация его для решения необходимой задачи с конкретной заготовкой или деталью. Сделанный пресс прекрасно впишется в функциональный интерьер любого гаража или мастерской.

Как сделать пресс своими руками

Наличие высоких требований к техническим характеристикам самодельного пресса из домкрата не считается обязательным. Для производства домашних работ вполне достаточно, чтобы устройство развивало усилие в 10−20 тонн и было способно выполнить возложенную на него функцию.

Независимо от характера изготовления пресса, он д олжен полностью соответствовать ряду параметров , предъявляемых к изделию:

Общая масса всего оборудования.
Размеры устройства.
Величина хода рабочего поршня.
Возможность установки в пресс манометра.
Характеристики опорной станины действующего изделия.

В гидравлических прессах давление в основном цилиндре чаще всего создаётся с помощью гидравлического ручного насоса , который может располагаться как отдельно от него, так и встраиваться в конструкцию. Решение о расположении насоса зависит от конструктивной особенности оборудования. Применение домкрата считается самым целесообразным решением, так как в нём уже имеется ручной встроенный насос.

Прежде, чем приступить к разработке чертежа будущего изделия, необходимо продумать по какой схеме оно будет работать. Существует в основном два варианта:

Домкрат располагается в нижней части пресса, а давление на заготовку осуществляться вверх.

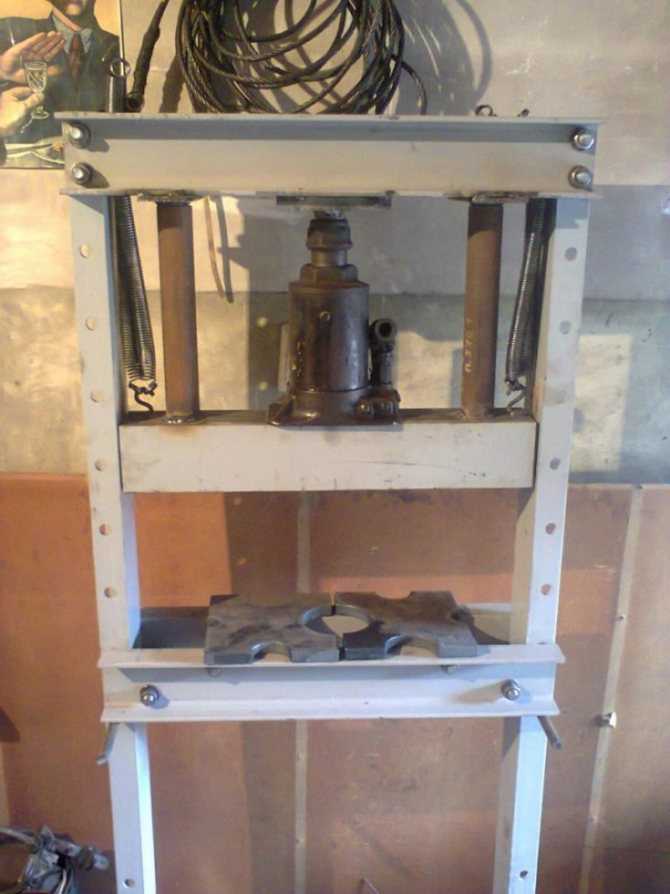

Закрепляется домкрат в верхней части оборудования, что соответственно приведёт к давлению на заготовку вниз.

Чаще всего за основу применяется схема, когда домкрат расположен в нижней части пресса. Такая схема применяется и на оборудовании, сделанном в заводских условиях. Использование второй схемы в основном находит применение при необходимости выпрессовывания втулок или подшипников из отдельных механизмов или узлов.

Изготовление станины

Несущим основанием любого оборудования такого типа является станина. Этому устройству уделяется особое внимание при разработке и изготовлении всей системы прессовочного изделия. Конструктивно она представляет раму, внутри которой располагается домкрат с рабочими пластинами, передающими давление на металлическую заготовку.

Рама должна обладать надёжной прочностью , так как все её части будут испытывать нагрузку в нескольких направлениях. Чтобы избежать преждевременной поломки всей конструкции, все детали несущего основания рассчитываются с большим запасом прочности элементов.

Нижняя часть станины отвечает ещё и за хорошую устойчивость оборудования. Поэтому при расчёте ширины рамы нужно учитывать не только размеры заготовок, но и величину всех составных частей будущей конструкции.

Высота внутреннего проёма рамы определяется из общей высоты следующих элементов:

Домкрата, который планируется установить на оборудование.
Величины свободного хода штока.
Общей толщину обрабатываемой детали и рабочего органа пресса.

Самостоятельно изготовленное устройство будет намного проще в эксплуатации, если сделать возможность регулировки свободного хода штока домкрата, что существенно может влиять на допустимую высоту обрабатываемой детали. Для этого нужно:

Расположить в верхней части каркаса рамы дополнительную плиту, свободно перемещающуюся по направляющим за счёт привода винтового типа со штурвалом. Таким образом можно легко изменять просвет для размещения детали внутри конструкции в довольно широком пределе.
А также изготовление съёмного упора, который используется как передвижная платформа. Закреплять положение такой платформы внутри рамы можно при помощи болтового соединения, для чего в раме просверливаются отверстия с необходимым шагом. Шаг такого крепления не должен превышать размера свободного хода штока домкрата.
Возможно также изготовление металлических сменных вставок, разной толщины.
В некоторых конструкциях используется одновременное применение различных способов.

Рабочая часть

После проведения всех подготовительных работ и обдумывания чертежа вашей будущей конструкции можно перейти к изготовлению пресса. Первым делом — нарезаем весь материал по размеру, указанному на чертеже.

Далее, для изготовления основания пресса сваривают между собой квадратные трубы, которые нарезали заранее, и на образовавшийся прямоугольник наваривается листовой металлический материал. Затем свариваются между собой верхняя часть рамы и боковые стойки. При этом обязательно нужно контролировать наличие прямого угла между деталями конструкции. После чего вся конструкция приваривается к основанию, и можно считать, что рама готова.

Изготовление платформы подвижного типа будет являться следующим этапом устройства оборудования. Для этого желательно применение прямоугольной или квадратной трубы либо швеллера. В центре платформы приваривается кусок трубы, который будет являться гнездом для головки штока домкрата. Направляющие изготавливаются из двух стальных полос, длина которых соответствует ширине рамы по внешнему контуру.

Полосы можно прикрепить болтовым соединением к боковым сторонам подвижной платформы, предварительно установив их во внутренней стороне рамы. Эту же схему применяют и при устройстве съёмного упора, но в направляющих сверлятся отверстия симметрично стойкам рамки для укрепления на необходимой высоте.

Полный процесс изготовления пресса заканчивается установкой оттягивающих пружин и самого давящего устройства. Такое оборудование очень удобно, так как имеет возможность в любое время использовать домкрат автомобиля по прямому назначению. Как видим, наличие небольшого количества инструментов

(сварочный аппарат, электроды, болгарка, шлифовальная машинка) и простых расходных материалов способно в умелых руках стать необходимым приспособлением для проведения различных работ в домашнем хозяйстве.

автор

Королева Анастасия

ПРЕСС для гаража в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Прес гідравлічний 20т (вертикальне розташування насосу) (KING TONY)

Уточняйте дату доставки

20 720 грн

Купить

ТОВ “АЛЬЯНС-АВТОСНАБ”

Киев

Пресс 12 т гидравлический TORIN TY12002

Уточняйте дату доставки

17 149.6 — 21 437 грн

от 19 продавцов

21 437 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Пресс пневмогидравлический 50 тонн TORIN TY50001

Уточняйте дату доставки

72 029 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Пневмогидравлический ножной пресс 75т TORIN TY75021

Уточняйте дату доставки

136 798.2 — 151 998 грн

от 20 продавцов

151 998 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Пресс напольный с манометром гидравлический 20т TORIN TY20005

Уточняйте дату доставки

24 439.5 — 27 155 грн

от 21 продавца

27 155 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Гидравлический пресс 20т TORIN TY20001

Уточняйте дату доставки

24 895.8 — 27 662 грн

от 19 продавцов

27 662 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Пресс гидравлический 20 тонн DRO-MASZ Польша

Уточняйте дату доставки

9 300 грн

Купить

Интернет-магазин “Тепломаркет”

Пресс гидравлический 20 тонн, DRO-MASZ Польша

Уточняйте дату доставки

14 300 грн

Купить

Интернет-магазин “Тепломаркет”

Пресс гидравлический 30 тонн, CARMAX Польша

Уточняйте дату доставки

19 000 грн

Купить

Интернет-магазин “Тепломаркет”

Пресс гидравлический 20 тонн, CARMAX Польша

Уточняйте дату доставки

14 000 грн

Купить

Интернет-магазин “Тепломаркет”

Пресс гидравлический 20 тонн CARMAX Польша

Уточняйте дату доставки

8 800 грн

Купить

Интернет-магазин “Тепломаркет”

Пресс гидравлический 10т настольный TORIN TY10003

Уточняйте дату доставки

13 752.27 — 16 569 грн

от 19 продавцов

16 569 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Набор насос гидравлический + цилиндр 20 т, гидравлика для пресса 20 тон

Уточняйте дату доставки

6 600 грн

Купить

Интернет-магазин “Тепломаркет”

Пресс пневмогидравлический 40т TORIN TY40002

Уточняйте дату доставки

57 373.2 — 63 748 грн

от 20 продавцов

63 748 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Набор насос гидравлический + цилиндр 50 т, гидравлика для пресса 50тон

Уточняйте дату доставки

9 100 грн

Купить

Интернет-магазин “Тепломаркет”

Смотрите также

Пресс для СТО пневмогидравлический 30т TORIN TY30002

Уточняйте дату доставки

40 817 — 48 020 грн

от 19 продавцов

48 020 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Пресс гидравлический настольный 12т TORIN TY12001

Уточняйте дату доставки

15 337.4 — 18 044 грн

от 20 продавцов

18 044 грн

Купить

АвтоMеханик. Работаем с НДС. Профессиональный инструмент для СТО и Автосервиса.

Киев

Пресс гидравлический 50 тонн, CARMAX Польша

Уточняйте дату доставки

28 500 грн

Купить

Интернет-магазин “Тепломаркет”

Пресс гидравлический 20 тонн двухплунжерный, CARMAX Польша

Уточняйте дату доставки

14 400 грн

Купить

Интернет-магазин “Тепломаркет”

Набор насос гидравлический + цилиндр 30 тонн, гидравлика для пресса

Уточняйте дату доставки

8 100 грн

Купить

Интернет-магазин “Тепломаркет”

Пресс гидравлический 10 тонн под домкрат для СТО, Гаража желтый

Недоступен

3 800 грн

Смотреть

Интернет магазин Bamsi

Пресс гидравлический 10 тонн под домкрат для СТО, Гаража серый

Недоступен

3 801 грн

Смотреть

Интернет магазин Bamsi

Пресс гидравлический 10 тонн под домкрат для СТО, Гаража красный

Недоступен

3 802 грн

Смотреть

Интернет магазин Bamsi

Пресс гидравлический напольный 10 тонн Profline 97360+ПОДАРОК

Недоступен

по 12 499 грн

от 3 продавцов

12 499 грн

Смотреть

“AvtoInstr21kh”Магазин автоинструмента

Харьков

Пресс гидравлический напольный 20 тонн Profline 97370 NEW (ГАРАНТИЯ 2 ГОДА)+ПОДАРОК 100 грн

Недоступен

по 15 299 грн

от 3 продавцов

15 299 грн

Смотреть

“AvtoInstr21kh”Магазин автоинструмента

Харьков

Пресс гидравлический настольный 10 т. TY10003

Недоступен

10 041 грн

Смотреть

ТОВ “АД-Інструмент”

Пресс гидравлический настольный 10 тонн Profline 97350(ГАРАНТИЯ 2 ГОДА )+ПОДАРОК

Недоступен

по 9 949 грн

от 3 продавцов

9 949 грн

Смотреть

“AvtoInstr21kh”Магазин автоинструмента

Харьков

Пресс гидравлический настольный 12 т. TY12001

Недоступен

10 935 грн

Смотреть

ТОВ “АД-Інструмент”

Пресс гидравлический напольный 12 т. TY12002

Недоступен

12 990 грн

Смотреть

ТОВ “АД-Інструмент”

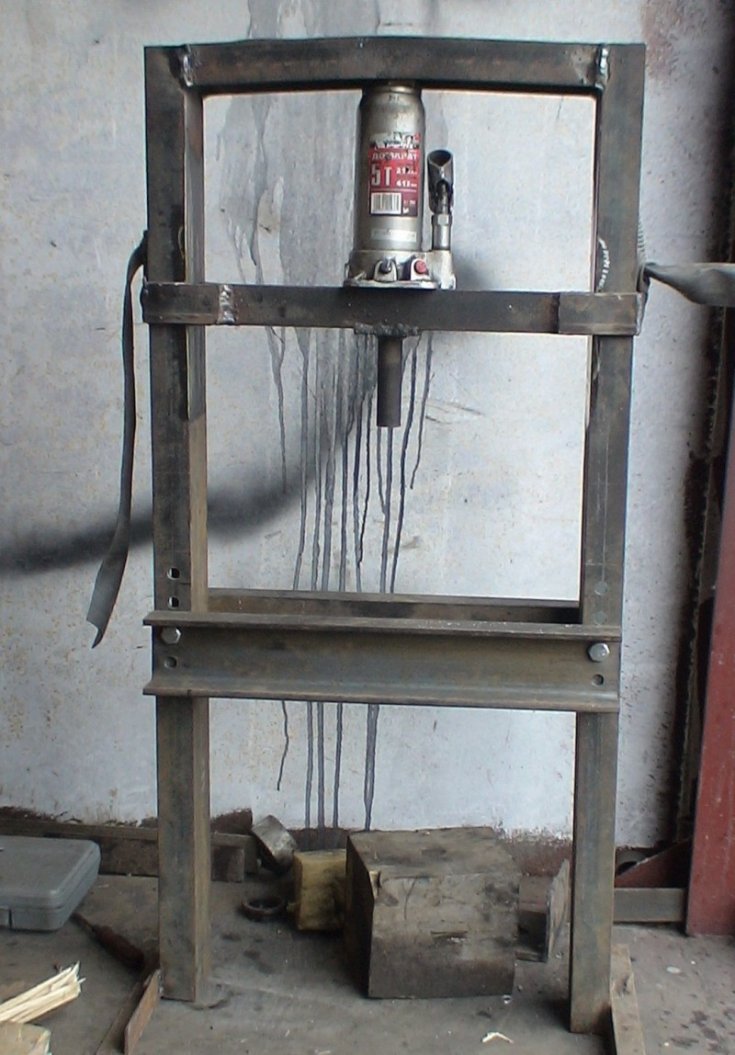

Пресс из домкрата своими руками

В повседневной жизни есть разные ситуации, когда необходимо произвести сдавливание предметов под воздействием большой силы. Такой предмет как пресс, предназначен именно для того чтобы сгибать, выравнивать, давить, видоизменять массивные вещи, иногда перерабатывать отходы. Помимо перечисленных функций, он так же может служить, чтобы переносить тяжелые объекты.

Пресс можно купить в магазине с инструментами. Но у него достаточно высокая цена, которая заставляет многих воздержаться от покупки, тем более, проще и дешевле сделать его самостоятельно, купив домкрат. Внешний вид самодельного пресса, в конечном итоге, не отличишь от изготовленного на завод.

Разумным выбором в подборе подходящего, что немало важно, доступного, устройства для производства домашнего пресса, является модель бутылочного гидравлического типа. При изготовлении пресса своими руками, преимущество использования такого домкрата, в появлении возможности не ограничиваться в сдавливании, а только развить его. Тем более, такие устройства обладают высокими и отличными показателями по сроку эксплуатации.

Традиционная конструкция пресса своими руками

Если вам еще понадобится домкрат в его типичном предназначении, следует продумать легкий демонтаж устройства.

Чтобы изготовить классическую схему механизма, помимо домкрата следует взять швеллеры, стальные листы толщиной 4-5 мм, а так же пару пружин из стали. Швеллер нужен для того чтобы сварить раму, его толщина должна быть равна толщине стальных листов.

Стальными листами косынкой и тягой следует усилить углы. Так же усиление требуется в местах, где применяется максимальное давление, это можно сделать, наварив пятки из листа. Их следует установить наверху и на движущем устройстве.

Помимо всего, следует прибегнуть к установке ограничителей, против выскальзывания домкрата.

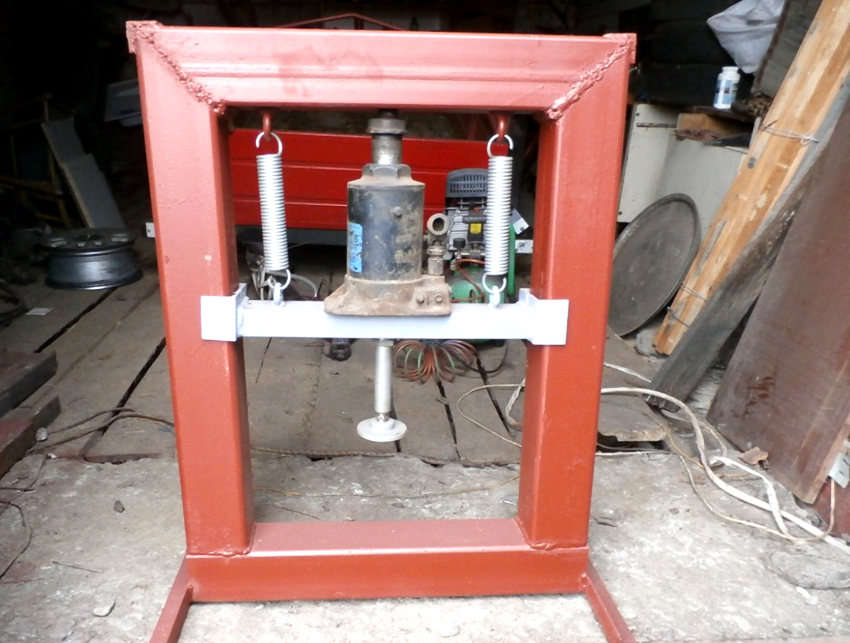

Верхний и нижний подвижной элемент, соединяется с помощью пружин. Чтобы препятствовать отстранению платформы от вертикального хода, торцы сваривают с направляющими флажками.

Пресс из домкрата готов, а когда вам угодно, инструмент можно демонтировать и пользоваться им отдельно. Если в вашем наборе инструментов есть несколько полезных приборов, типа форм или различных втулок, с этой конструкцией вы сможете заниматься различным интересным производством металлических монет, брелоков и медалей. Помимо этого он отлично справится с основной задачей деформацией металла.

Инструменты

Самостоятельно сделать пресс из домкрата довольно просто, но перед этим следует собрать требуемый для дела инструментарий. Вам обязательно понадобиться сварочный аппарат, так же электроды. Присутствовать при работе еще должен станок для шлифовки металлических частей.

Для основы пресса берут металлические профили, которые легко найти в любых магазинах предназначенных для строительства, но не стоит брать сразу много, если появится необходимость, лучше потом просто докупить.

Работа гидравлического пресса являет из себя давление, полученное от пути действия вручную либо насоса. Для того чтобы его использовать дома или в гараже, хватит нагрузки равной от 10 до 20 тонн.

Чтобы начать производство запаситесь такими материалами:

швеллерами №8,
трубами 40х40 (нужны квадратного и прямоугольного типа)
уголками (шириной 50 мм и выше)
листами из стали,они послужат крепкой опорой для всей конструкции (минимум 8 мм)
часть стальной полосы, по необходимости сделать ребра жесткости (10 мм)

Пресс из домкрата.

Чертеж

Рама у гидравлического типа пресса обязана быть прочно сконструированной, так как при движении платформ, будет создаваться верхнее и нижнее давление. Нижняя часть корпуса должна быть разработана так, чтобы обеспечить стойкость всего устройства.

Основные элементы, принимающие на себя силу, должны быть изготовлены из стали (минимум 15 мм). Вертикальные стойки могут быть из швеллеров, шпилек, профильных труб, и уголков. Следует отдать предпочтение шпилькам с резьбой, с ними появится возможность отрегулировать нужный размер рабочего пространства.

Чтобы понимать конструкцию, базируйтесь на изображение:

В основание (7), толщина которого 20 мм, вкрутить пару шпилек (4) снизу (5) и сверху, чтобы позволить регулировать платформой.
Шпильки (4) сделаны из стального круга и имеет диаметр 30 см.
Устройство установленное на основании – бутылочный домкрат. (6)
Чтобы он не ездил, пока работает, зафиксируйте его.
Нижняя подвижная часть перемещается вертикально. (3)
Верхняя же, силовая часть, (1) к шпилькам (2) прикрепляется гайками, регулирующих высоту работающей области.

Совершенно не сложно сконструировать гидравлический пресс своими руками, при помощи автомобильного домкрата. Пользуйтесь чертежами, всевозможными подручными средствами, ссылайтесь на свой личный опыт.

Не поленитесь, и получите незаменимый инструмент в ремонте и быту. Самое главное технология изготовления достаточно проста, и что важно, бюджетная.

Соберите свой собственный 20-тонный гидравлический пресс из металлолома

Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.

Если у вас в мастерской есть необходимость прикладывать буквально тонны давления к вещам, то вам нужен многотонный пресс. Вместо того, чтобы покупать коммерчески доступный, почему бы не подумать о том, чтобы сделать его полностью из металлолома.

Источник: Тем временем в гараже/YouTube

Как вы понимаете, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые материалы и приспособления

Трубчатая сталь
Стальные стержни
Старый пневматический пресс
Стальной лист
Длина стального двутавра
Колеса тележки
Угловая шлифовальная машина
Наждачная бумага
Основные инструменты (гаечный ключ, отвертки и т. д.)
DEKOPRO Сварочное оборудование и защитное оборудование
Различные гайки и болты

Со всем снаряжением в руках пришло время приступить к этой великолепной маленькой постройке.

Шаг 1: Изготовление основного пресса

Первый шаг – взять двутавровую балку, измерить и обрезать ее по размеру. Они образуют основное крепление для двигателя.

После этого двигатель и другие стальные детали вырезаются и формируются для изготовления основной рамы пресса. Затем пресс устанавливается на место, а другие детали вырезаются и формируются для его размещения.

Источник: Тем временем в гараже/YouTube

После этого другие части металла вырезаются и формируются для изготовления подпружиненного узла главного прижимного рычага. Это будет использоваться для мягкого возврата пресса в исходное положение после полного распрямления.

Источник: Тем временем в гараже/YouTube

Главный пресс также удлиняют и делают «усиленным» путем разрезания и придания формы стальному цилиндру.

Шаг 2: Изготовление тележки

Затем берутся куски трубчатой стали и вырезаются по размеру, чтобы сделать основную раму тележки. Там, где это необходимо, они закрываются профилированными стальными пластинами и свариваются вместе, образуя раму.

Центральная большая трубчатая сталь также разрезана, чтобы сделать хранилище для инструментов. Затем вся рама укрепляется небольшими стальными треугольниками, а также привариваются колеса тележки, как показано на видео.

Источник: Тем временем в гараже/YouTube

Противоскользящие металлические листы также приварены к тележке.

Шаг 3: Сборка рамы для пресса

Затем берутся дополнительные отрезки трубчатой стали, измеряются и обрезаются по размеру, чтобы построить базовую раму для пресса. Они также просверлены и т. д., поэтому их можно установить на тележку и поддерживать пресс сверху.

Когда все готово, они привариваются к тележке, а пресс в сборе приваривается к верхней части.

Источник: Тем временем в гараже/YouTube

После этого берется больше стальных стержней, вырезается и обрабатывается, чтобы сделать пару опорных стержней для основной платформы пресса. Также вырезаются, профилируются и сверлятся стальные двутавровые балки большей длины для изготовления основных опор платформы.

При необходимости они крепятся к стойкам рамы.

Источник: Тем временем в гараже/YouTube

Далее сделаны некоторые рычаги, чтобы максимально облегчить подъем и маневрирование платформы.

Шаг 4: Сделать рычаг для пресса и подключить пневматику

После этого изготавливается рычаг для главного пресса. В этом случае под задачу модифицируется ручка от старых ножниц.

После этого он устанавливается на пресс, проверяется и регулируется по мере необходимости.

Источник: Тем временем в гараже/YouTube

После этого основная пневматическая трубка устанавливается, настраивается и устанавливается на раму и на пресс по мере необходимости. Система также заполняется пневматической жидкостью и проверяется, внося дополнительные коррективы и при необходимости прокачивая систему.

Источник: Тем временем в гараже/YouTube

После этого к раме добавляются дополнительные кусочки противоскользящего металлического листа для косметического эффекта.

Шаг 5: Покраска детали

Теперь, когда основная машина готова, весь узел частично разбирается, полируется и готовится к покраске. Для облегчения процесса используется шланг высокого давления.

После этого все детали очищаются мыльной водой от песка и жира. Далее все детали окрашиваются с помощью краскопульта и оставляются сохнуть. Хромированные или блестящие детали также полируются.

Источник: Тем временем в гараже/YouTube

После того, как все детали готовы, вся сборка перестраивается по мере необходимости. Все движущиеся части также смазываются.

На этом этапе также можно добавить наклейки и другие декоративные элементы.

Когда все на месте, пневматика наконец-то добавлена, и весь пресс готов к использованию. Теперь все, что нужно сделать, это подкатить пресс туда, где он нужен, и приступить к работе!

Молодец.

Если вам понравилась эта эпическая сборка, может быть, вам понравится еще одна, менее утомительная работа по металлу? Как насчет того, чтобы, например, сделать свою собственную простую ракетную печь?

Схемы гидравлического пресса 12 тонн Создайте свой собственный магазин Пресс DIY Мастерская E — лучший магазин чертежей DIY

Схемы гидравлического пресса 12 тонн Создайте свой собственный магазин Пресс Оборудование для мастерской DIY

Эти планы покажут вам, как создайте свой собственный 12-тонный цеховой пресс. Вы никогда не поймете, насколько вам нужен магазинный пресс, пока он у вас не появится. Я своим пользуюсь довольно часто. Это отлично подходит для восстановления двигателей или просто для исправления того, что вы погнули. Установите и снимите подшипники, шестерни, универсальные шарниры, втулки, шкивы, маховики и поршневые пальцы. Также идеально подходит для штамповки и склеивания. Это современные чертежи, созданные с использованием программного обеспечения AutoCAD для обеспечения точности. Построй сам! Сделай сам

Что такое магазинная пресса?
При покупке магазинного пресса необходимо учитывать множество факторов. Перед покупкой обратите внимание на функции, характеристики и долговечность. В конце концов, производительность вашей машины является ключом к вашей прибыли. Но чем один тип лучше другого? Как определить, какой из них лучше купить? На эти вопросы лучше всего ответить, прочитав эту статью. И если вы все еще не уверены, просто продолжайте читать, чтобы узнать об особенностях каждого типа магазинного пресса.

Характеристики
Цеховой пресс — это механический инструмент, используемый в металлообработке. С его помощью можно сгибать, выпрямлять и штамповать детали. Он обеспечивает контролируемую мощность через гидравлическую систему, которая подает давление на детали. Бутылочные домкраты имеют поршень, который давит на верхнюю пластину, а тяжелые возвратные пружины сжимают поршень после завершения работы. Цеховой пресс — универсальный станок, которым может пользоваться практически любой слесарь.

Функции
Помимо того, что печатный станок является жизненно важным оборудованием в любом магазине, он может помочь бизнесу увеличить свой доход. Существуют различные типы магазинных прессов, которые можно классифицировать в зависимости от их функций. Тоннаж каждого цехового пресса и усилие, необходимое для конкретного применения, могут отличаться друг от друга. Эти факторы также могут повлиять на тип приобретаемого вами печатного станка. Чтобы найти идеальный вариант для вашего бизнеса, вам необходимо понимать функции магазинного пресса.

Долговечность
Универсальность и долговечность заводского пресса имеют решающее значение для его эффективности. Пресс с регулируемыми функциями сократит время работы и максимально увеличит производительность. Качество сборки также является важным фактором, который следует учитывать. Ищите прочную стальную раму и качественные цилиндры, которые выдержат тяжелые условия эксплуатации. Толщина валиков и жесткость рамы определяют долговечность и прочность пресса. Вот несколько советов по выбору магазинного пресса:

Стоимость
Пресс для цеха является необходимой инвестицией, если вы хотите воспользоваться всеми преимуществами, которые он предоставляет. В зависимости от мощности цеховой пресс можно использовать для самых разных целей: от выталкивания вала камнедробилки или лесопильного завода до замены цельнолитых шин для вилочных погрузчиков. Помимо множества практических применений, магазинная пресса также может сделать вас популярным. Если он есть в вашем гараже, он привлечет прохожих разовыми нуждами и даже может принести вам бесплатную упаковку из шести штук!

Вопросы безопасности
Стандарты безопасности OSHA применяются ко всем типам ограждений машин, включая заводские прессы. В дополнение к защите прессы в цехе правила OSHA также применяются к другим типам защиты машин, таким как ремни компрессоров и ремни двигателей автомойки. Эти стандарты распространяются не только на защиту цехового пресса, но и на общие требования безопасности машин, такие как цепные завесы и щиты. Хотя они не являются специфическими для цеховых прессов, они могут защитить работника при работе с прессом.

Все планы разработаны Беном Стоуном. Бен — инженер на пенсии из Канады. Бен также сам разрабатывает их, используя последнюю версию программного обеспечения AutoCAD, чтобы обеспечить точность. Он изучал инженерное дело еще в начале 1980-х годов. После более чем 30 лет работы в строительной отрасли он увлекся созданием крутых вещей вокруг своей фермы и хижины. Это отличные проекты своими руками. С небольшим навыком каждый может сделать это самостоятельно. Бен всегда на связи, если у вас есть какие-либо вопросы при создании одного из его проектов. Он постоянно добавляет новые планы.

Поделитесь этим продуктом

3pt Box Blade Plans Сделай сам Садовый ящик Скребок Тракторная насадка Собери свой собственный

$19,95

4-цветный трафаретный станок Планы DIY Машина для трафаретной печати Создайте свой собственный

$0,00

Пистолет для дуговой сварки DIY Алюминиевая сварочная горелка Металлообрабатывающее оборудование ручной работы

$0,00

Auto Rotisserie Plans Самодельные самодельные подъемники кузова снизу вверх Соберите свой собственный

22,95 $

Как сделать гидравлический пресс для гаража • CIMFLOK.

Оглавление:

Самодельный пресс из домкрата своими руками

Решил сделать самодельный пресс из домкрата. Материалы у меня уже были в гараже, сделал из того что было.

Домкрат советский на 5 тонн, швеллер 160.2,5 метра, угол 90.2,5 метра. Пришлось купить только электродов 3, диски на УШМ. 3 шт, пара пружин и краска. краска.

По профессии я инженер-конструктор, поэтому решил сделать чертежи и рассчитать металл, который был в наличии.

Размеры заготовок:

Вырезаю заготовки из уголков и швеллеров.

Закрепил все болтами М12, потом решил дополнительно проварить все стыки.

Сделал первые тесты на трубе, труба легко гнулась. Доволен самодельным домкратом.

Особенности домкрата гидравлического

Домкрат гидравлический не случайно выбран в качестве основы конструкции самодельного пресса.

Важной особенностью этого устройства является то, что его работа основана на основных законах физики, согласно которым жидкость под давлением не сжимается и не уменьшается в объеме. Это объясняет, почему нет потери мощности при воздействии домкрата на обрабатываемый объект.

Кроме того, гидравлический домкрат имеет достаточно высокий КПД (80%), что позволяет рассчитывать на значительное усилие сжатия в случае силового пресса.

Классификация прессов

Пресс – древнее промышленное устройство, без которого многие работы просто невозможны. Конструкция и функциональность немного изменились за эти годы, и в настоящее время существует четыре основных типа, выпускаемых компаниями:

Прессы с гидравликой, в свою очередь, делятся по конструкции на вертикальные и горизонтальные. Вертикальные прессы выполняют такие работы, как прессование, прессование и штамповка, а горизонтальные. выпрямление, резка и гибка. Вертикальные конструкции часто встречаются в строительстве и машиностроении. Основными частями этого устройства являются насос высокого давления и корпус.

Устройство гидравлического пресса для гаража

Поскольку зачастую гаражные работы выполняются не в производственных масштабах, а «для себя», то лучше выбрать пресс, отвечающий потребностям владельца.

Основными характеристиками гаражного пресса в данном случае будут:

Максимальная выходная мощность. Сила, с которой поршень давит на поверхность продукта, составляет от 4 до 10 тонн веса.
Надежные датчики. Поскольку эти элементы показывают величину силы, прилагаемой поршнем для выполнения работы, они также должны работать плавно.
Параметры рабочего хода. Влияют на характеристики обрабатываемых поверхностей, а в гаражах применяют прессы с ходом до 200 мм.
Грузоподъемность кровати. Для обеспечения комфортной работы нужно индивидуально подобрать высоту, на которую будет подниматься обработанная конструкция.
Размеры пресса. Так как гараж не является производственным помещением и, как правило, отличается компактными размерами, гидравлический пресс лучше делать там небольшого размера.

Пресс гидравлический гаражный представляет собой установку на металлической раме, имеющую следующие конструктивные элементы. цилиндры, домкрат (или насос), подвижный стол. Отдельно следует отметить, что каркас (или станина) должен быть изготовлен из высокопрочных металлов и иметь форму, аналогичную платформе.

Кроме того, проемы должны быть выполнены с некоторым запасом и быть больше размеров других впоследствии устанавливаемых деталей.

Домкрат гидравлический должен быть установлен на раме таким образом, чтобы можно было регулировать ход поршня и высоту обрабатываемых деталей. Для этого насос устанавливается либо с винтовым приводом, либо со сменными прокладками.

Схема гидравлического пресса: популярные идеи

Прежде чем приступить к изготовлению гидравлического пресса своими руками, необходимо разработать определенную конструкцию оборудования, чтобы будущее устройство отвечало всем необходимым требованиям.

Наиболее распространенными из них являются контуры:

С насосом, расположенным у подножия кровати, с напорной силой, направленной вверх.
С домкратом сверху устройства, давление которого направлено вниз.

Промышленные модели теперь оснащаются только поршнями, которые давят снизу вверх. А в случае изготовления самодельного оборудования может применяться и принцип обратного проектирования, чаще всего применяемый для запрессовки шарикоподшипников или разного рода узловатых деталей (к которым относятся втулки и шарнирные детали).

Перед началом работы, и перед выполнением чертежа также необходимо иметь в виду, что пресс, сделанный своими руками, должен соответствовать ряду требований.

Важна очень жесткая основа. Так как рама подвергается двойному давлению со стороны поршня и цилиндров, необходимо позаботиться об усилении надежности рамы. Свободный шток поршня должен быть регулируемым. С этой целью изготавливают

съемных упора или делают дополнительные пластины. Также используется система сменных вставок из металлических пластин.

Устройство гидравлического пресса

для гаража : основные характеристики

Как сделать гидравлический пресс иногда нужно знать для того сделай такой агрегат для своего гаража. В этом случае практичные конструкции можно изготовить из подручного сырья. Для гаражного агрегата понадобится ручной привод, а также гидравлический насос . Определяемся с типом установки: настольная или напольная. Также пригодится габаритный чертеж.

Для производства гидравлического пресса важно определить вариант модели. Вот какими они могут быть:

сложная гидравлическая конструкция требует специализированного оборудования и времени работы;
можно сделать самому;
Стандартная конструкция шиномонтажного станка двухскоростная с ручным насосом. Поршень подвижен;
Напольная модель оснащена перегрузочным клапаном и ручным приводом насоса.

Для самостоятельного изготовления необходимы крепеж, режущий инструмент и сварочные аппараты. Преимуществом гаражной сборки будет возможность контролировать каждый этап монтажных работ.

Важно определить тип конструкции. Горизонтальные приспособления используются для гибки, правки и резки отдельных элементов. А вертикальное оборудование требуется для запрессовки и запрессовки деталей. Гидравлический агрегат используется для утилизации отходов. Прессует макулатуру, пластиковые отходы и гофрокартон.

Также устройства могут быть настольными или напольными. Настольный станок можно установить на верстак. Прессы различаются грузоподъемностью.

Напольные модели имеют широкий диапазон регулировок рабочего стола. Эта версия может иметь грузоподъемность до 20 тонн. Они используются для разборки и сборки узлов.

Также существуют специальные правила техники безопасности при работе с таким оборудованием:

для работы в одежде без частей, которые могут попасть под пресс. Важно защитить волосы от такого контакта;
;
дети или посторонние не допускаются в рабочую зону
детали размещаются в центре пресса;
для домкратов используются только высококачественные масла.

Важным приводом является гидравлический насос с ручным управлением. Он способен совершать возвратно-поступательные движения в рабочей части. Гидравлические цилиндры могут быть цилиндрическими или поршневыми. Во многом это зависит от качества используемой жидкости.

Чтобы сделать простой агрегат для гаража, нужен бутылочный домкрат. Для небольшой мастерской можно выбрать станок, способный выдавать усилие до 10 тонн. Это уменьшит размер устройства. Также необходимы сварочный аппарат, ножовка, болгарка, диски для резки металла.

Перед сборкой важно выбрать только хороший домкрат и сделать для него прочное основание. Такой пресс состоит из гидронасоса , манометра, рамы с рамой и гидроцилиндра. В некоторых конструкциях цилиндр и насос можно заменить домкратом.

простота устройства;
Без механизмов безопасности;
расположение рабочего стола не влияет на рабочее усилие конструкции
можно регулировать длину и высоту рабочего хода.

К недостаткам можно отнести низкую скорость рабочей поверхности.

Инструкции по сборке

На каждом этапе сборки гидравлического пресса обращайтесь к чертежу. Для его последовательности предлагается придерживаться следующих рекомендаций:

По размерам, указанным на чертеже, разрезать металлопрокат на части. Затем с помощью дрели нужно сделать всех отмеченных отверстий во всех элементах.

Сварка рамы гидравлического пресса из профильной трубы. Швы должны быть проварены со всех сторон. Верхняя стальная пластина приварена к раме. Чтобы периметр не деформировался, необходимо вварить ребра жесткости по углам каркаса. После этого прикрутите U-образную раму к основанию. Получаем готовый базовый каркас.

Рабочий стол изготовлен. Используется металлический лист 10 мм и профильная труба по его периметру, либо швеллер. Длина трубы должна быть чуть меньше зазора между ножками каркаса.

Направляющие для вертикального перемещения стола изготовлены из стальной полосы толщиной 10 мм. Общая ширина реек равна ширине рамы. Затем между стойками рамы вставляется труба, надеваются стальные ленты, а по бокам конструкция скрепляется гайками.

По этой же схеме изготавливается регулируемый сменный упорный упор. Разница лишь в том, что напротив стоек на определенной высоте просверливаются отверстия для ее крепления.

Втягивающие пружины закреплены в соответствии с чертежом. Перед установкой домкрата рабочий стол необходимо отодвинуть. Для того чтобы головка домкрата надежно опиралась на подвижный стол и не смещалась при надавливании, необходимо из куска круглой трубы изготовить специальное упорное гнездо и приварить его к нижней центральной части стола.

Теперь персональный самодельный гаражный пресс полностью готов, осталось только привести его в товарный вид: отшлифовать шовную окалину и покрасить. А при наличии слесарных навыков, трудолюбия, доступа к токарному и фрезерному оборудованию можно делают такой станок, который не отличить от заводского изделия.

Самодельный пресс без необходимости не займет полезного места в гараже или домашней мастерской. Тогда домкрат можно будет легко извлечь из конструкции и использовать его для выполнения других работ.

Чертежи

Перед началом работ по созданию гидравлического пресса настоятельно рекомендуется сделать чертеж. Размеры всех частей конструкции должны полностью совпадать, иначе при первом использовании станка конструкция будет смещаться вбок.

Специалистам рекомендуется самостоятельно сделать чертеж будущей системы, так как готовые варианты не всегда смогут удовлетворить владельца по габаритам, а можно ошибиться с выбором домкрата тип. В этом случае будет потеряно много времени на настройку системы под свои параметры.

Фото чертежей гидравлического пресса можно легко найти в интернете.

Пошаговые инструкции по изготовлению гидравлического прессового оборудования своими руками.

Одним из основных этапов изготовления гидравлического пресса своими руками является подготовка рамы. Он называется «рама» и именно внутри него будет располагаться будущий пресс. Его прочность должна иметь некоторый запас, так как давление внутри рамы прикладывается в обоих направлениях (и вверх, и вниз), поэтому есть вероятность того, что рама лопнет.

Первое, что нужно сделать: вырезать все основные части конструкции по данным чертежа. В конструкции необходимо просверлить отверстия. Далее при помощи сварки устанавливается специальная пластина.

Следующим шагом будет сборка модели. Установка домкрата в конструкцию является последним этапом строительства.

Для создания более прочной системы рекомендуется использовать швеллер и монтажные уголки, а для более стабильной работы пресса можно добавить переносную опорную балку.

Таким образом, самостоятельное создание пресса – это увлекательное занятие, которое позволит не только сэкономить на покупке нового оборудования, но и подогнать такие параметры, как размеры и мощность инструмента под собственные нужды.

Прессовые приспособления различного назначения

Достаточно широко распространено применение гидравлического пресса в домашней мастерской или гараже. Это относительно небольшое устройство можно использовать как для ремонтных работ на автомобиле, так и для других бытовых работ.

С помощью этого компактного устройства можно легко снять сальники и подшипники, а также запрессовать новые детали на их место. Помимо ремонтных работ, пресс можно использовать для гибки металлических деталей и заготовок, создания необходимого давления для склеивания разнородных поверхностей, отжима сока и масла, брикетирования отходов.

Прессовое оборудование промышленного производства имеет достаточно высокую цену, поэтому купить его может далеко не каждый. Именно поэтому домашние умельцы стараются сделать самодельный пресс из домкрата, потратив лишь деньги на покупку необходимых материалов. Особенностью устройства такого приспособления является его полная приспособленность для решения необходимой задачи с той или иной заготовкой или деталью. Изготовленный пресс идеально впишется в функциональный интерьер любого гаража или мастерской.

Как сделать пресс своими руками

Наличие высоких требований к техническим характеристикам самодельного пресса от домкрата не считается обязательным. Для домашних работ достаточно, чтобы устройство развивало усилие 10-20 тонн и могло выполнять возложенную на него функцию.

Независимо от характера изготовления пресса, он должен полностью соответствовать ряду параметров изделия:

Общий вес оборудования.
Размеры устройства.
Ход рабочего поршня.
Возможность установки манометра в пресс.
Характеристики опорного ложа рабочего изделия.

В прессах гидравлических давление в главном цилиндре чаще всего создается ручным гидравлическим насосом, который может быть расположен как отдельно от него, так и интегрирован в конструкцию. Расположение насоса зависит от конструкции оборудования. Использование домкрата считается наиболее целесообразным решением, так как в него уже встроен ручной насос.

Прежде чем рисовать будущее изделие, необходимо продумать компоновку насоса. В основном есть два варианта:

Домкрат расположен в нижней части пресса, а давление на заготовку направлено вверх.
Домкрат закреплен в верхней части оборудования, что соответственно приводит к давлению на заготовку вниз.

Чаще всего за основу берется схема, когда домкрат расположен внизу пресса. Эта схема используется и на оборудовании, изготовленном в заводских условиях. Вторая конструкция в основном используется там, где необходимо выпрессовать втулки или подшипники из отдельных машин или узлов.

Изготовление рамы

Несущей основой любого оборудования данного типа является рама-основание. Этому устройству уделяется особое внимание при проектировании и изготовлении всей системы прессования. Конструктивно представляет собой раму, внутри которой находится домкрат с рабочими пластинами, передающими давление на металлическую заготовку.

Каркас должен быть прочным, так как все его части будут подвергаться нагрузке в нескольких направлениях. Во избежание преждевременного выхода из строя всей конструкции все части несущего каркаса необходимо рассчитывать с большим запасом прочности элементов.

Нижняя часть рамы также отвечает за хорошую устойчивость машины. Поэтому при расчете ширины каркаса нужно учитывать не только размеры заготовок, но и размеры всех составляющих будущей конструкции.

Высота внутреннего проема рамы определяется из общей высоты следующих элементов:

Домкрат, который планируется установить на оборудование.
Свободный ход штока поршня.
Суммарная толщина обрабатываемой детали и рабочего органа пресса.

Самодельное приспособление будет намного проще в эксплуатации, если есть возможность регулировать свободный ход штока домкрата, что может существенно повлиять на допустимую высоту заготовки. Для этого необходимо:

Разместить в верхней части рамы дополнительную пластину, свободно перемещающуюся по рельсам за счет винтового привода с маховиком. Таким образом, можно легко изменять зазор для размещения детали внутри конструкции в довольно широких пределах.
Также возможно изготовление съемной опоры, которая используется как мобильная платформа. Для фиксации положения такой площадки внутри рамы можно использовать болтовое соединение, для чего в раме просверливаются отверстия с необходимым шагом. Шаг такой насадки не должен превышать свободного хода поршня домкрата.
Также возможно изготовление сменных металлических вставок разной толщины.
В некоторых проектах одновременно используются разные методы.

Рабочая часть

После всех подготовительных работ и продумывания чертежа вашей будущей конструкции можно приступать к строительству пресса . В первую очередь весь материал нарезается по размеру, указанному на чертеже.

Затем, чтобы сделать основу пресса , предварительно нарезанные квадратные трубы свариваются вместе, а листовой металл приваривается к образовавшемуся прямоугольнику. Затем сваривают верхнюю часть рамы и боковые стойки. Обязательно проверяйте правильный угол между частями конструкции. После этого вся конструкция приваривается к основанию, и можно считать каркас готовым.

Изготовление платформы подвижного типа является следующим этапом устройства. Для этого желательно использовать прямоугольную или квадратную трубу или швеллер. В центре площадки приваривается кусок трубы, которая будет гнездом для головки домкратной тяги. Направляющие изготовлены из двух стальных полос, длина которых соответствует ширине рамы по внешнему контуру.

Ленты можно прикрепить болтами к бокам подвижной платформы, предварительно установленной на внутренней стороне рамы. Такая же схема используется для устройства съемного упора, но в направляющих сверлятся отверстия симметрично стойкам каркаса, чтобы усилить их на необходимой высоте.

Полный процесс изготовления пресса заканчивается установкой тянущих пружин и самого прижимного устройства. Такое оборудование очень удобно, так как имеет возможность в любой момент использовать домкрат по прямому назначению. Как видите, наличие небольшого количества инструментов (сварщик, электроды, УШМ, болгарка) и простых расходных материалов может в хороших руках стать необходимым приспособлением для выполнения различных работ в домашнем хозяйстве.

Классический домкрат

Классический ручной пресс достаточно просто сделать из домкрата. Сначала делается каркас из толстого швеллера. Его угловые части усилены стальными пластинами, повышающими прочность всей конструкции.

Подвижный элемент устанавливается на изготовленную раму и отвечает за прижатие изделий. Специалисты советуют установить на него специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.

Некоторые комплектуют оборудование упорным стержнем. Изготавливается из подшипниковых валов. Упорный стержень используется для повышения устойчивости конструкции пресса.

Особенности сборки мини-пресса

Люди, предпочитающие использовать компактное оборудование, чаще всего делают самодельный настольный пресс.
