Гидропресс своими руками » Изобретения и самоделки

Гидропресс — это машина, использующая гидравлический цилиндр для создания сжимающего усилия. Он использует гидравлический эквивалент механического рычага. В нем имеется пластина, в которую помещают металлический материал, чтобы его можно было раздавливать, выпрямлять или формовать. В отличие от своих механических аналогов, прессы с гидравлическим приводом могут в полной мере сжать любой материал. Кроме того, эти машины занимают только половину пространства, занимаемого механическими, потому что они способны сжимать большое давление в цилиндре меньшего диаметра.

Гидропрессы обычно используются для ковки, обжима, формовки, штамповки, глубокой вытяжки и обработки металлов давлением. С ростом и важностью легкого веса в аэрокосмической и автомобильной промышленности, все больше применений в термопластах, композитах, RTM, смолопереносе, литье по стеклу, GMT и литье из углеродного волокна. Все эти приложения требуют точного контроля и повторяемости.

Гидравлический пресс промышленного размера очень тяжелый и дорогой, но меньшая версия может быть изготовлена с использованием стандартного 5-тонного домкрата для бутылок — того же типа, который используется для замены автомобильных шин. При дроблении чего-либо, особенно если это твердый материал, всегда следует использовать защитный экран и защитные очки. Расскажем, как сделать гидропресс своими руками.

Товары для изобретателей Ссылка на магазин.

Используемые части: —

Угол L-образного сечения большой (2 ”* 2”)

Электроника для самоделок вкитайском магазине.

Загляните вмагазин радиоуправляемых моделей.

Квадратная труба тяжелая (1½ ”* 1½”)

5-тонный гидравлический домкрат

Тягач для тягача тяжелый

12 болтов M10 (длина 2½ ”) с гайками

2 болта M10 (длина 3 ”) с гайками

2 болта M10 с шестигранной головкой (длина 1 ”)

4 болта M8 (длина ½ ”)

2 болта с внутренним шестигранником 3/8 (длина ½ ”)

4 болта N ¼ (длина ½ ”)

3/8 болта (1¼ ”длина)

2 болта № 5/16 (длина 2½ ”) с гайками

Как сделать:-

Шаг 1: — Резка деталей

Первым шагом к созданию гидравлического пресса является резка необходимых металлических деталей. Итак, я обрезаю все до нужной длины и размеров, таких как угол L-образного сечения, квадратная труба и т. Д. Затем на следующем этапе сверлим отверстия для правильной сборки всех режущих металлических деталей, чтобы сделать раму гидравлического пресса.

Для резки и сверления деталей вы должны обеспечить надежную защиту. Пара рабочих перчаток является хорошей страховкой от проволочной щетки, если она скользит, а также снижает вибрацию, передаваемую на руки.

Учитывая это, защита глаз и слуха является обязательной. Угловая шлифовальная машина с отрезанным лезвием делает ракетку, которая вскоре вызывает звон в ухе без надлежащей защиты, она также распыляет поток искр, которые могут отражаться от близлежащих предметов, остерегайтесь горячей искры, отражающейся от стены над верхней частью из ваших защитных очков, это не забавный опыт.

Шаг 2: — Сборка всех металлических деталей самодельного гидропресса

Второй шаг — сборка всех режущих металлических деталей. Я собрал все металлические детали без какой-либо сварки. Я использовал только болты и гайки для правильной сборки металлических деталей, чтобы сделать раму гидравлического пресса.

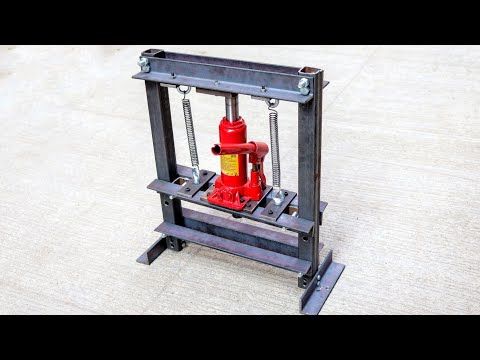

Правильная сборка для изготовления каркаса корпуса гидропресса показана на рисунке.

Шаг 3: — 5-тонный домкрат и пружины

Я использовал 5-тонный домкрат для бутылок, чтобы сделать этот пресс. Также я использовал 2 механические пружины, чтобы домкрат находился в первом положении. Как домкрат, так и пружины крепятся к раме с помощью болтов. Пружины крепятся с помощью J болтов.

Для лучшего взгляда я покрасил его в черный и красный цвета.

Шаг 4: — Тестирование

Теперь эта машина готова к использованию. Гидравлический пресс — это машина, в которой имеется пластина, в которую помещают металлический материал, чтобы его можно было раздавливать, расправлять или формовать. В этой машине вы можете легко выпрямлять и дробить металлические детали.

mistrymaketool.com

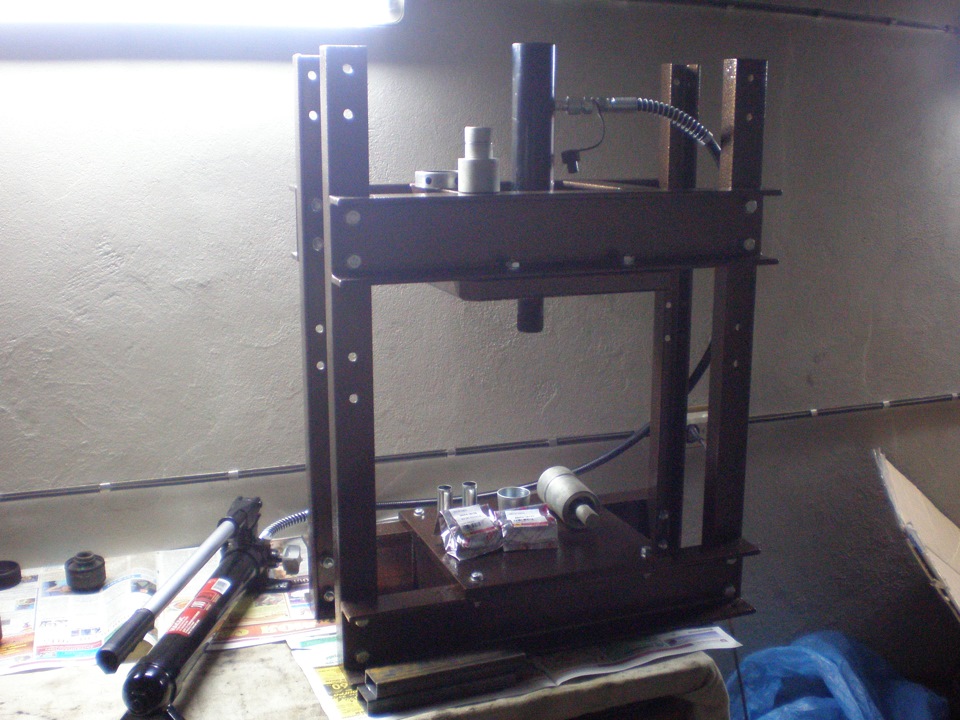

Пресс из домкрата своими руками

Владельцам современных автомобилей в условиях современного кризиса все чаще приходится возвращаться к самостоятельным ремонтам. Если в далекие застойные времена было туго как с запчастями так и с сервиса ми по ремонту авто, то в наше время автосервис развелось на каждом шагу, где цены на услуги кусаются а запасные части все равно приходится заказывать самому и волей по неволе вникать в суть технологического процесса.

Да есть сервис в которых запасные части как есть в наличие или у них организована сеть курьерской службы доставки необходимой детали в короткие сроки, но это как правило крупные или специализированные под конкретную марку автомобиля.

Для чего нужно

Современные как отечественные автомобили так и иностранные имеют много деталей собранных с натягом, это когда одна деталь имеет меньший внутренний диаметр чем деталь которая в нее вставляется и имеет больший наружный размер.

Счастливые обладатели новых автомобилей как правило при каких нибудь отклонений в поведение машины на дороге, а именно стук в подвеске. или увод автомобиля от прямолинейного движения в сторону, обращаются в автосалон продаже авто как гарантийный случай. Авто Дилеры как правило имеют мастерские оборудованные необходимыми инструментами и приспособлениями для устранения неисправностей.

Парк автомобилей со временем стареет и гарантия заканчивается, а глядя на ценник работ невольно думаешь о ремонте некоторых деталей своими руками.

Не нужно объяснять, что в подвесках автомобилей чаще всего выходят из строя сайентологии рычагов, а многие автомобили имеют много рычажную, где их приличное количество и прессовать которые тисами и прочими подручными средствами занятие крайне неблагодарное а порой невыполнимое.

Удобное приспособление для гаражного использования можно изготовить самостоятельно, так как вариант покупного можно не рассматривать за внушительную сумму на рынке предлагается откровенное хлипкое барахло, а качественный пресс от именитых производителей стоит совсем неподъемных денег выкидывать которые на пресс нет никакого желания.

Пресс описание

Пресс из домкрата своими руками, в конструкции которого нет сварных соединений (все на болтах) очень удобная так как болтовую конструкцию всегда можно быстро разобрать для перевозки например или переделки. Никаких хитрых инструментов для создания пресса не понадобится мощная дрель способная выдержать перегрузки при сверлении в стали отверстий больших диаметров (можно взять на прокат) и болгарка, сверла больших диаметров.

Немного о размерах. Что возможно понадобится прессовать самое большое на этом прессе? Ну допустим ступичные подшипники или пере прессовать чулок моста если это внедорожник, вот исходя из этих соображений и выбираем размеры агрегата. Так же не советуется делать пресс чрезмерно широким изламывающий момент будет возрастать пропорционально увеличению ширины пресса

Делаем каркас будущего пресса — 12 стандартный горячекатаный швеллер, полка 50мм

Отверстия под болты м16

Все делем по месту без чертежей — прикидываем, сверлим и сразу делаем контрольную сборку

Для регулировки рабочей высоты отверстия в стойках под пруток на 20мм, расстояние между отверстиями 150 мм

При сверлении отверстий большого диаметра снизу обязательно подкладывать деревяшку, плотно прижимая ее струбцинами и очень осторожно сверлить на выходе дури у этой дрели хватит чтоб завязать руки узлом если закусит.

Сразу проверяем чтоб пруток свободно и ровно проходил в отверстия

Рабочий элемент будущего пресса — сверху будет упираться основанием домкрат а снизу шток которым будем прессовать

Шток можно сделать на болтах, сменный — в качестве штока пруток на 80мм

Вид с обратной стороны (болтики впотай)

Предварительная контрольная сборка — возвратные пружины обычные дверные (продаются в хозяйственных магазинах) поставил 6 пружин с возможностью регулировки натяжения каждой в отдельности. Все работает очень стабильно без перекосов и заеданий, легко настраивается. Мощности пружин с лихвой хватает для возврата домкрата в верхнее положение

Вырезаем бензорезом 2 заготовки из листа толщиной 25мм

Справа верхняя упорная пластина для домкрата 220 на 220 мм, слева некое подобие заводской прессовальной матрицы

Все разобрано на покраску и самое время произвести деталировку

Швеллер 12 горячекатаный:

1700мм — 2шт

500мм — 6шт

397мм — 1шт

Мелкие детали

Крепеж: болты и шпильки на 16, пара прутков на 20, пружины и прочая мелочь…

Домкрат желательно 20 тонный (этот стоит для примера)

Снизу ножек нет (чтоб не спотыкаться за них потом) в принципе и так стоит устойчиво,, необходимо закрепить его на анкеры

В пластине засверлено отверстие (не сквозное) для правильного позиционирования домкрата строго по центру

Вид сверху

Для пресса необходим комплект оправок, как оказалось их легче и дешевле купить чем заказывать у токаря.
