Бюджетный электрогидравлический пресс своими руками

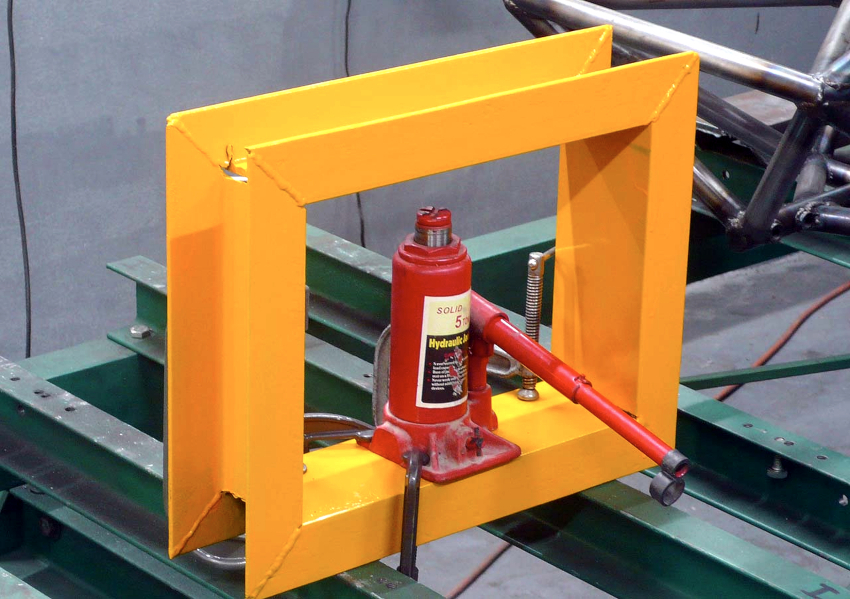

Я решил сделать небольшой гидравлический пресс своими руками. Основной целью было изготовление прибора максимально высокого качества при минимальных затратах. Самой дорогой деталью в чертежах стал стаканный домкрат с грузоподъемностью 4 т. Большую часть материалов я взял из своих запасов – каркас кровати, паллеты. При сборе конструкции не использовалась сварка, только простые винтовые крепления, а значит, собрать такую конструкцию можно самыми распространенными инструментами.

Шаг 1: Обзор готового пресса

Параметры: глубина — 355,6 мм, ширина по наружным краям 330,2 мм, ширина станины по внутренним краям – 203,2 мм, высота до опорной точки максимальная 406,4 мм, подъемный винт 127 мм, высота пресса 838,2 мм.

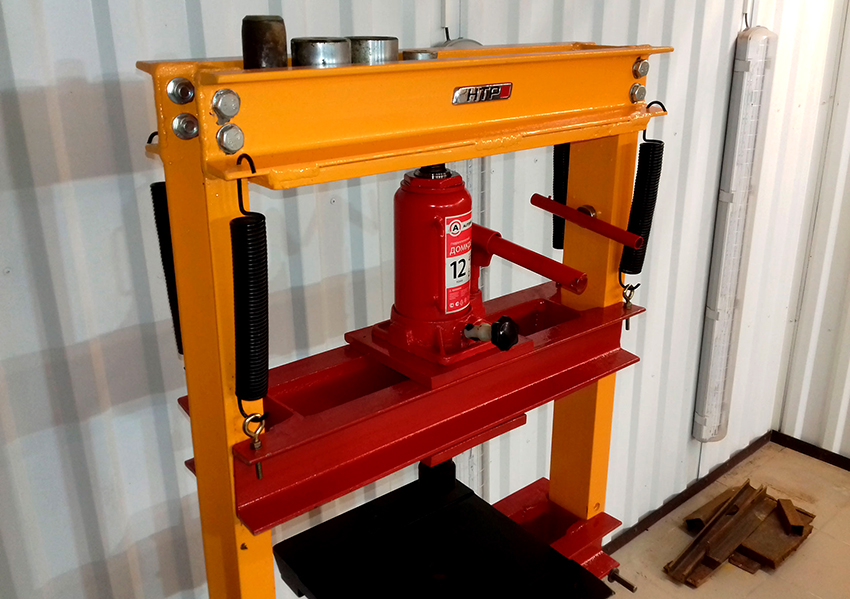

Добавлены две возвратные пружины. Я использовал пружины 152,4 мм длиной, диаметром 22,22 мм из металлической проволоки сечением 2,31 мм.

К передвижной перекладине прикреплен маскирующий фланец трубы 9 мм и резьбовой бочонок 50 мм длиной, который является выдвижным винтом и служит для крепления инструмента.

Общая высота электрогидравлического пресса – высота разрезанной пополам перекладины от каркаса кровати. Размеры можно сделать в соответствии с вашими нуждами и имеющимися у вас материалами.

Шаг 2: Крепление инструмента

Круглым напильником сгладьте сварной шов, сделайте крестообразные прорези с одного торца резьбового бочонка. У вас получится отличный цанговый патрон, к которому можно сделать множество переходников, в зависимости от ваших нужд. Для начала я сделал из колпачкового винта 12,7 мм универсальную головку для крепления.

Шаг 3: Закрепляем головку

Закрутите на резьбовом бочонке колпачковый винт с помощью гайки. Чтобы заменить головку достаточно просто раскрутить гайку.

Шаг 4: Передвижная опорная платформа

Передвижная перекладина движется вдоль углов станины с зазором 1,6 мм, благодаря этому легко просчитать точку приложения удара. Линейный удар вообще легко предсказуем.

Шаг 5: Выравнивание основания домкрата

Поверхность большинства домкратов достаточно неровная, поэтому ее нужно отшлифовать. Это нужно для того, чтобы усилие равномерно передавалось на передвижную опорную платформу. По углам нужно просверлить четыре монтажных отверстия.

Шаг 6: Техника безопасности

В месте контакта штока и платформы нужно сделать гнездо, чтобы ограничить площадь контакта штока с платформой. После этого убедитесь, что домкрат хорошо отцентрован, и только после этого можете просверлить монтажные отверстия в основании домкрата. Домкрат крепится к передвижной платформе с помощью винтов.

После этого я провел испытание домкрата при максимальном давлении, проверил вертикали и еще раз протянул гайки.

Шаг 7: Рабочий процесс

Мой гидропресс пригодился, когда я менял подшипники двигателя, это испытание было пройдено успешно.

Шаг 8: Регулировка ширины

Регулировка боковых опор происходит за счет выставления их по шкалам, начерченным на основании. Боковые опоры нужны для параллельно-направленного усилия.

Шаг 9: Ручка для транспортировки

Для удобства транспортировки я приделал сверху ручку от офисной двери. Чтобы сливать масло из цилиндра без использования инструментов, я приделал вентиль.

Шаг 10: Использование в качестве струбцины

Я использовал самодельный пресс из гидравлического домкрата при склеивании досок 81,28 см длиной, из них я потом сделал ножки для шкафа. Между передвижной платформой и склеиваемыми досками и между досками и боковыми опорами положены обрезки доски, для распределения давления по большей площади. Большая часть давления сосредоточена в центральной области, по краям давление обеспечено струбцинами.

Шаг 11: Другие способы применения

Краткий список возможных способов применения гидравлического пресса:

Листосгибочный пресс
переплетный пресс
отрезные ножницы
вырубной пресс
фасонный штамп
пробойник
гибка арматуры
установка заклепок и втулок
металлообработка
расплющивание растений и насекомых
прессовка металла
пресс для орехов или оливы
прессование брикетов.

Пресс для яблок своими руками

Виды и принципы работы соковыжимных прессов
Какой пресс выбрать?
Простой пресс для винограда своими руками
Стальной пресс для вина
Деревянный пресс для яблок

Варианты и рекомендации:
Видеоматериал

Если у вас нет в хозяйстве соковыжималки, а на даче каждый год большой урожай яблок, из которых нужно приготовить сок, то вам необходим механический пресс. Подобная ситуация возникает и у любителей вина, которые не желают вручную мять сочные ягоды или топтать их. Домашние умельцы предлагают изготовить пресс своими руками для переработки фруктов. В данной статье мы рассмотрим, как сделать пресс для яблок своими руками.

к содержанию ↑

Виды и принципы работы соковыжимных прессов

Устройства, которые предназначены для производства сока, подразделяются на несколько видов:

механические устройства;
гидравлические агрегаты;
электрогидравлические приборы;
пневматические механизмы.

Механический

Самым распространенным вариантом является механический винтовой пресс. С первого взгляда можно понять принцип функционирования подобного агрегата. В емкость устройства, имеющего отверстия, засыпают виноград, измельченные фрукты или ягоды. После этого путем вращения ручки приводят в действие винт, который опускает плоский поршень. Таким образом выдавливается сок и через расположенные в кожухе отверстия стекает в поддон, после чего поступает в подготовленные банки или другую тару.

Важно! Для производства кожуха используют нержавеющую сталь или используют твердую древесину бука, из которой изготавливают дренажный вариант решетки. Изделие состоит из двух половинок, которые между собой соединены металлическими обручами.

Гидравлический

Модернизированным вариантом механического агрегата является ручной гидравлический пресс для переработки яблок и винограда. В нем отсутствует перфорированная емкость для отделения сока.

Вместо нее применяют несколько дренажных рамок, изготовленных из дерева, между которыми выкладывают мешочки с находящимся в них измельченным сырьем.

Ручной вариант гидродомкрата способен развивать большое усилие, соответствующее от 1 до 5 тонн, благодаря чему получается 70% сока от объема исходно заложенных фруктов.

Важно! Гидравлический пресс Grifon (Грифон) обладает оригинальным способом выжимки. В нем отсутствует гидравлический домкрат. Разработчики внедрили мощную мембрану “бочонок”. Давление водопроводной воды в 1,5-2 атм. расширяет мембрану, благодаря чему происходит выдавливание сока через стенку кожуха, которая является перфорированной.

Пневматический

По точно такому же принципу функционирует и пневматический пресс. Мембрана для выдавливания фруктов наполняется сжатым воздухом от компрессора, а не водой.

Важно! Все прессы для изготовления соков функционируют в сочетании с измельчителями. Самым простым механизмом является стальной барабан-терка, который помещен в кожух, имеющий загрузочную горловину.
При вращении ручки происходит процесс функционирования измельчителя, при котором фрукты превращаются в очень мелкую крошку-мезгу.

Электрогидравлический

Более продвинутым вариантом является механизм с электроприводом. Данное устройство характеризуется минимумом физических усилий и максимумом производительности.

к содержанию ↑

Какой пресс выбрать?

Механические прессы обладают небольшой производительностью, которая соответствует 10-30 литров в час. Для переработки ягод, фруктов и винограда, выращенных на дачных участках, такого оборудования вполне хватает, поэтому можно спокойно изготавливать такой пресс для отжима сока своими руками.

Чтобы повысить количество изготовленного сока и его качество, можно воспользоваться двумя методами:

применение мешков-контейнеров для измельченных фруктов;
использование деревянных дренажных решеток или “блинов” из нержавеющей стали.

Важно! Оба варианта способствуют улучшению отвода сока из середины объема, который сжимается.
Отсутствие дренажа приводит к тому, что намного хуже выжимаются средняя часть измельченных фруктов по сравнению с верхними и нижними слоями. Дополнительным положительным моментом от применения мешочков является возможность освобождения сока от мякоти.

При большом количестве ягод или фруктов, которые необходимо переработать, применяют электропривод. В этом случае используются два вида оборудования:

традиционное винтовое устройство, которое приводится в действие сочетанием “электромотор-гидродомкрат”;
шнековый пресс, который функционирует по принципу мясорубки.

Шнековый пресс-соковыжималка с подключенным к нему электромотором применяется как перерабатывающее устройство для обработки винограда, ягод и помидоров. Шнековый агрегат продавливает измельченное сырье через сито, в результате — на выходе происходит образование сока с большим количеством мякоти.

к содержанию ↑

Простой пресс для винограда своими руками

Винтовой пресс для переработки винограда включает:

основание, так называемую раму;
корзину;
нажимное устройство, так называемый домкрат или винт;
прессующий поршень.

Важно! Есть и другие варианты изготовления механизма. В процессе изготовления устройства можно воспользоваться как заранее подготовленными эскизами пресса, так и самостоятельно подготовить чертежи.

Материалы и инструменты для изготовления пресса:

болгарка;
сварочный аппарат;
бак на 50 литров;
дрель;
кран;
металлический швеллер с размерами 10-12 мм – 150 мм;
домкрат;
металлический уголок, имеющий размер 40-50 мм – 3200 мм;

дубовые рейки 40х25х400 мм в количестве 50 штук;
отрезок ткани около одного метра;
леска 2 мм около 3 м.

Рассмотрим процесс изготовления пресса для яблок своими руками.

Рама

Основание является одним из важных элементов устройства, которое должно обладать прочностными свойствами и быть крепкой конструкцией, поскольку в процессе эксплуатации вся основная нагрузка ложится на раму:

Для боковых частей пресса применяем металлические уголки высотой 85 мм.
Верхнюю и нижнюю части основания изготавливаем из металлического швеллера, который имеет длину около 70 см.

Для прочности можно использовать дополнительное усиление конструкции, приварив между уголками и швеллером косынки, сварив при этом между собой все места стыка.

Важно! В случае применения конструкции винтового пресса к верхнему швеллеру привариваем гайку для винта. Кроме металлической рамы, также можно применить доски из дерева с толщиной более 5 см. Доски закрепляем шпильками на 10-12 мм и закручиваем гайками. Деревянное устройство изготовить намного проще, чем металлический агрегат, но конструкция из дерева не способна выдержать сильных нагрузок. Данный пресс вполне подходит для небольшого количества сырья. После изготовления раму следует зашкурить, после чего покрасить специальной краской по металлу.

Бак для пресса:

Для данной конструкции применяем варочный бак, изготовленный из нержавеющей стали, объемом до 50 литров.
Просверливаем отверстие в нижней части емкости и устанавливаем нержавеющий кран.

Важно! В случае отсутствия бака вполне подходит обыкновенная кастрюля подходящего размера.

В емкость котла вставляем решетку из дубовых реек.
Для заготовок используем дубовую или паркетную доску, высота которой соответствует высоте кастрюли.
В торцах реек по краям просверливаем отверстия с размером 2-3 мм, через которые протягиваем нержавеющую проволоку или леску.
Соединив между собой все дощечки получаем конструкцию, напоминающую корзину.

Важно! В процессе изготовления необходимо контролировать, чтобы между рейками был зазор 2-3 мм, через который будет проходить сок из подготовленных фруктов.

Конструкцию можно изготовить и без кастрюли:

Для этого досками из оцинкованной стали соединяем доски и устанавливаем корзинку на поддон, который служит для стекания отжатой жидкости.
Также в качестве поддона в прессе для сока своими руками можно использовать поддон из пластика для большого цветочного горшка или кухонную мойку, изготовленную из нержавеющей стали.

Есть вариант конструкции, в котором пресс для винограда изготавливается, как рамка, в котором отсутствует корзина. Между дренажными решетками в несколько слоев ткани выкладывается жмых от использованных фруктов и давится до образования сока.

Поршень:

При помощи циркуля вычерчиваем круг нужного диаметра и вырезаем электрическим лобзиком оставшиеся дубовые доски, сложенные крест накрест.
Скручиваем рейки нержавеющими саморезами или связываем между собой нержавеющей медной проволокой.

Важно! Можно также использовать бревно, отпилив при этом круг требуемого диаметра и высоты.

Силовой механизм

В прессе для переработки яблок в качестве нажимного механизма применяется винт или домкрат.

Важно! В данной конструкции также можно использовать гидравлический автомобильный домкрат грузоподъемностью 3 тонны. Для более качественного процесса применяют домкраты, которые способны создавать усилие, соответствующее 3 тоннам.

У каждого автолюбителя присутствует в хозяйстве домкрат, а вот винт для пресса найти не так то и легко. Необходимо напилить дощечки под домкрат, которые будут использоваться во время процедуры отжима сока.

Фильтрующая ткань

Чтобы провести фильтрование сока из фруктов яблок, необходимо воспользоваться прочной тканью, способной пропускать влагу. Самым простым вариантом является применение капронового мешка из-под сахара.

Важно! Для процесса фильтрации также можно воспользоваться такими прочными материалами, способными выдерживать большие нагрузки и не рваться под давлением:
лавсан;
капрон;
полиэстер;
пропилен;
плотный лен;
прочный хлопчатобумажный материал.

Применение самодельного пресса

Ручной пресс для переработки фруктов своими руками готов к эксплуатации, теперь рассмотрим, как происходит процесс выдавливания сока из подготовленных фруктов:

Корзину вставляем в бак, внутрь помещаем соответствующий материал для фильтрации.

Важно! Мягким ягодам, фруктам и цитрусовым перед процедурой давки не нужна предварительная обработка. Морковь, яблоки или другие твердые плоды требуют измельчения на дробилке или использования мезги от соковыжималки, после чего загружаются в корзину и накрываются крышкой.

Устанавливаем домкрат.
Подставляем приемную емкость.
Открываем кран.
Начинаем не спеша давить.

Важно! Не нужно применять силу и стараться сразу выдавить весь сок, поскольку может порваться фильтрующая ткань или произойдет повреждение рамы. Нужно совершить 2-3 качка, некоторое время подождать, затем снова сделать 2-3 качка, и так не спеша постепенно выдавливать сок.

Если использовать одно ведро жмыха яблок от соковыжималки, то в результате получится около 3-4 литров чистого сока, в случае применения дробленной массы, получается немного больший выход готового продукта.

к содержанию ↑

Стальной пресс для вина

Для того чтобы изготовить такой простой, на первый взгляд, механизм, необходимо обладать навыками токарного и слесарного дела и располагать сварочным аппаратом.

Как сделать стальной пресс для винограда своими руками:

От ненужного стирального агрегата из нержавеющего бака самостоятельно вырезаем два варианта цилиндрических емкостей без дна, имеющих диаметр 23 см и 29 см. Высота заготовок соответствует 24 см.
В меньшем цилиндре просверливаем отверстия диаметром равным 8 мм в шахматном порядке.

Важно! Внутреннюю емкость — корзину, применяют для загрузки винограда, а наружную — используют для сока.

Под цилиндрами размещаем прямоугольный поддон из нержавеющей стали с размерами 30х50 см, у которого присутствуют бортики и в узкой части изделия имеется треугольный скос.
Во внешнем цилиндре оформляем вырез для слива сока.
Фланец с диаметром 21 см играет роль пуансона, который в жесткой форме прикрепляем к нижнему участку стержня с прямоугольной или трапецеидальной резьбой. Для этой цели можно использовать винт от водопроводной задвижки. Вверху к фланцу привариваем головку, имеющую отверстие для рычага, благодаря которому будет функционировать упорный механизм.

Важно! Для снижения давления на боковые стороны пресса рекомендовано сверлом 4 мм перфорировать упорный фланец.

Гайка, которая вварена в рамку П-образной формы работает вместе с винтом. Рама должна быть жестко соединена с основанием, для этого при помощи винтов ее прикрепляем к столу или бетонируем в пол.

Важно! Чтобы корзина была расположена в центральном месте наружной емкости, вверху и внизу корзины нужно приварить бандажные кольца.

Рассмотрим процесс функционирования пресса для переработки винограда, изготовленного своими руками:

Во внутреннюю кастрюлю загружаем виноград.
Рычагом закручиваем винт.
Когда начинается процесс отжима, вращение винта проводим медленнее, контролируя при этом выход сока.
Выкручиваем винт в обратную сторону, когда закончился отжим винограда.

Изготовленную конструкцию можно применять не только для переработки винограда, но и для получения сока из яблок и других фруктов.

Важно! Чтобы получить максимальное количество сока, подготовленное сырье нужно измельчить в крошку или перемолоть на мясорубку. В салфетки из прочного материала заворачиваем подготовленную мезгу, при этом порции не должны превышать 2 кг, количество слоев должно быть около трех. Они должны быть разделены дренажными прокладками из перфорированных дисков из нержавеющей стали, которые попарно сварены и имеют толщину 2 мм. Между ними размещены упорные кольца, имеющие толщину 4 мм.

к содержанию ↑

Деревянный пресс для яблок

Предыдущая модель является надежным вариантом, но она обладает некоторыми минусами. Так, очень сложно подвергается сварочному процессу тонкий нержавеющий материал. Кроме того, необходимо специальное оборудование и электроды. Упростить данный вариант конструкции можно, самостоятельно изготовив корзину из досок, причем вполне могут подойти и паркетные.

Для того чтобы изготовить рабочий механизм емкостью 20 литров, требуется подготовить 20 дощечек с размерами 320х50х15 мм.

Как сделать пресс для фруктов своими руками из дерева:

При помощи саморезов доски присоединяют к двум нержавеющим полосам, имеющим 0,5-1 мм. Расстояние между досками должно быть 10-12 мм.
Затем полосы сгибают, соединяют нержавеющими болтами их концы. Полученная корзина имеет размеры диаметр 29 см, высота соответствует 32 см.
Деревянный круг, у которого диаметр 27 см, выполняет роль пуансона.

Важно! Если под винт уложить дощечки, то совсем не обязательно использовать упорный фланец.

В нижней части корзины по всему контуру оформляют прокладку стокового желоба для выхода сока.

Важно! В качестве поддона можно применить обыкновенную пластиковую миску, в которой просверливают отверстие, в которое вставляют трубку.

Яблоки режут на маленькие кусочки, заворачивают в марлю и укладывают в корзину. При рабочем цикле образуется около 3,5-4 литров сока.

Важно! Для того чтобы увеличить давление пресса в момент опускания пресса, между слоями прокладывают доски.

к содержанию ↑

Варианты и рекомендации:

Чтобы изготовить самодельную соковыжималку, вместо винта можно применить автомобильный домкрат, тогда не нужно искать гайку. Но в этом случае придется обеспечить прочную конструкцию основания, в которую упирается устройство, предназначенное для подъема автомобиля.
Рамочный деревянный пресс может функционировать без применения корзины. Дренажные решетки и винт с гайкой являются металлическими элементами в данном прессе, которые прокладываются между пакетами с исходным сырьем. Изготовленный поддон в этом случае должен обладать высокими бортиками, чтобы не происходило разбрызгивания сока от винограда и других ягод по всем сторонам.
Для повторного применения салфетки для пакетов нужно тщательно промыть в воде. Если был длительный перерыв между процессами переработки, салфетки требуется прокипятить.
Ягоды и мезга должна заворачиваться только во влажную ткань, чтобы предотвратить появление неприятного запаха.
Полученный жмых из груш и яблок выбрасывают, особой ценностью они не обладают. Из ягодных выжимок можно приготовить морсы и кисели.
По окончании приготовления сока из винограда, деревянную корзину необходимо тщательно вымыть обыкновенной посудомоечной щеткой, после чего ошпарить кипятком.

к содержанию ↑

Видеоматериал

Теперь вы имеете на вооружении несколько вариантов и схем, чтобы сделать пресс для яблок, винограда и других ягод, фруктов своими руками. Выбирайте ту систему, для изготовления которой у вас есть все необходимые материалы, навыки, тогда никаких сложностей не возникнет, и вы сможете перерабатывать свой урожай с легкостью.
