Виды приборов и преобразователей для измерения уровня

Иногда может потребоваться измерить уровень жидкости с постоянной плотностью. Для проведения измерения специалисты применяют гидростатические и буйковые уровнемеры и преобразователи уровня. Мы постарались рассказать про приборы и преобразователи для измерения уровня жидкости.

Принцип действия гидростатических уровнемеров достаточно прост.

Он основывается на измерении давления внутри жидкости, определяемой массой столба жидкости. Если емкость будет открыта и жидкость не агрессивна, тогда в этом случае специалисты также могут использовать манометры. У нас также есть статья, про правильное заземление в частном доме.

Содержание

• 1 Гидростатический уровнемер
• 2 Дифманометрический уровень
• 3 Буйковый измерительный преобразователь
• 4 Остановимся на некоторых типах уровнемеров подробней.
• 5 Уровнемеры буйковые
• 6 где d – диаметр буйка испытываемого уровнемера, см; Hmax – верхний предел измерения уровня жидкости, см; ρж – плотность измеряемой жидкости, г/см3; ρ н.ж, ρ в.ж — плотности соответственно нижней и верхней измеряемой жидкости в случае измерения уровня раздела фаз, г/см3.
• 7 Пьезометрические уровнемеры.
• 8 Рисунок 2. Обвязка пьезометрических уровнемеров. На рисунке 2, е показан пример обвязки и монтажа пьезометрического уровнемера с подачей промывочной воды в защитную трубу. В этом случае защищается от «обрастания» нижний конец пьезотрубки, который оказывается в зоне промывочной воды и не контактирует с измеряемой жидкостью.
• 9 Гидростатические датчики уровня.
• 10 Рисунок 3. Обвязка гидростатических уровнемеров. В этом случае импульсная трубка, идущая к минусовой полости чувствительного элемента, прокладывается от места отбора давления с уклоном в верх, а в нижней части устанавливаются отстойный сосуд и разделитель мембранный РМ.
• 11 Принцип действия гидростатических уровнемеров достаточно прост. Он основывается на измерении давления внутри жидкости, определяемой массой столба жидкости. Если емкость будет открыта и жидкость не агрессивна, тогда в этом случае специалисты также могут использовать манометры. У нас также есть статья, про правильное заземление в частном доме.
• 12 Гидростатический уровнемер
• 13 Дифманометрический уровень
• 14 Буйковый измерительный преобразователь

Гидростатический уровнемер

Установка гидростатических уровнемеров должна будет проводиться вблизи днища резервуара.

Давление, которое будет показывать прибор при постоянной плотности жидкости будет пропорционально уровню жидкости. Чтобы измерить уровень агрессивной жидкости контакт чувствительно элемента допускать запрещается. Жидкость можно оделить с помощью газа, который будет подаваться в соединительную линию.

Благодаря этому чувствительный элемент манометра больше не будет контактировать с агрессивной жидкостью. Если изучить гидростатический преобразователь уровня, тогда можно сказать, что он будет состоять из следующих элементов:

Специальной трубки, через которую будет проходить сжатый воздух.Вентиля.Стакана.

Если плотность жидкости будет постоянной, тогда показания манометра будут пропорциональны уровню жидкости.

Дифманометрический уровень

Чтобы измерить уровень жидкости в емкости, которая находится под давлением необходимо использовать дифманометр. Перепад давления будет равен гидростатическому давлению.

Для проведения измерений отборы диманометра необходимо будет установить сверху и внизу емкости. В уравнительный сосуд необходимо залить жидкость, которая в дальнейшем будет измеряться. После этого сосуд можно будет соединить с отбором.

В этом случае, когда над поверхностью будет образовываться газ или пара, тогда уравнительный сосуд необходимо будет установить на уровне отбора. При конденсации паров уровень в сосуде будет оставаться постоянным, а излишки конденсата будут сливаться в специальную емкость через соединительную трубку. Если сосуд будет располагаться сверху, тогда нулевому перепаду давления будет соответствовать максимальное значение измеряемого уровня и шкала дифманометра будут обратной.

Для измерения уровня агрессивной жидкости в обе трубки под одинаковым давлением и с одинаковым расходом будет продуваться сжатый воздух. Если вам интересно, тогда можете прочесть, как работает тензодатчик.

Буйковый измерительный преобразователь

Буйковые измерительные преобразователи могут применять для точного измерения уровня жидкости, которая находится под давлением в 40 Мпа. Этот вид измерительного устройства может быть:

Согласно закону Архимеда, при погружении при погружении буйка в воду на него будет действовать выталкивающая сила, которая будет равняться весу жидкости. Диапазон измерения преобразователя будет определяться длиной поплавка и высотой установки камеры на емкости.

В бескамерных преобразователях уровня поплавок необходимо поместить в сосуд. Если плотность жидкости в известный момент будет изменяться, тогда показания приборов необходимо будет корректировать.

Измерять уровень или плотность жидкости, которая имеет случайных характер подобными приборами нельзя.

Чтобы измерить уровень жидкости, который имеет переменную плотность необходимо использовать емкостные преобразователи уровня. Основной принцип действия подобных устройств будет основан на изменении емкости электродной системы. В сосуд, в котором будет измеряться уровень необходимо будет погрузить изолированный электрод.

При измерении уровня также будет изменяться емкость конденсатора.

Это связано с тем, что будет изменяться диэлектрическая проницаемость среды между обкладками. Теперь вы точно знаете, какие приборы и преобразователи могут использоваться для измерения уровня жидкости. Надеемся, что эти информация была полезной и интересной.

потенциометр ПП-63.

Для измерения уровня жидкостей применяются специальные средства измерений – уровнемеры. Многообразие типов уровнемеров, принцип действия которых основан на различных физических методах, объясняется разнообразием свойств измеряемых жидкостей.

Наибольшее распространение получили следующие виды уровнемеров:

1. Уровнемеры с визуальным отсчетом;

2. Буйковые и поплавковые уровнемеры;

3. Гидростанические уровнемеры;

4. Пьезометрические уровнемеры;

5. Дифманометрические уровнемеры;

6. Радиоактивные уровнемеры;

7. Акустические и ультразвуковые  уровнемеры;

8. Емкостные уровнемеры.

Уровнемер с визуальным отсчетом— уровнемер, основанный на визуальном измерении высоты уровня жидкости.  Уровень жидкости измеряют в стеклянной трубке, сообщающейся с контролируемым сосудом в нижней, а иногда и в верхней части, или же при помощи прозрачной вставки, помещенной в стенке контролируемого сосуда, например, барабанно-парового котла

Буйковый уровнемер– уровнемер, принцип действия которого основан на измерении перемещения буйка или силы гидростатического давления, действующей на буек (силы Архимеда).

Буек в отличие от поплавка не плавает на поверхности жидкости, а погружен в жидкость и перемещается в зависимости от ее уровня.

Буйковые уровнемеры наиболее часто применяются для измерения уровня однородных, в том числе агрессивных, жидкостей, находящихся при высоких рабочих давлениях (до 32 МПа), широком диапазоне температур (от –200 до +600 °С) и не обладающих свойствами адгезии (прилипания) к буйкам.

Главной особенностью буйковых уровнемеров является возможность измерения уровня границы раздела двух жидкостей.

Недостатком буйковых уровнемеров являются зависимость их точности от плотности и температуры измеряемой среды, ограниченность использования для больших (свыше 16 м) диапазонов измерения уровней жидкостей и жидкостей, обладающих адгезией к буйку.

Пьезометрический уровнемер– уровнемер, принцип действия которого основан на преобразовании гидростатического давления жидкости в давление воздуха, подаваемого от постороннего источника и барботирующего через слой жидкости.

У этого уровнемера чувствительный элемент не находится в непосредственном контакте с измеряемой средой, а воспринимает гидростатическое давление через воздух, что является его достоинством.

Для пьезометрических уровнемеров также характерна погрешность измерения из-за изменения плотности измеряемой среды.

Гидростатический уровнемер– уровнемер, принцип действия которого основан на измерении манометром или напоромером гидростатического давления жидкости, зависящего от высоты ее уровня.

Уровнемеры этого вида обычно используют для измерения неагрессивных, незагрязненных жидкостей, находящихся под атмосферным давлением.

Для измерения уровней агрессивных сред используют специальные разделительные устройства.

Недостатком гидростатических уровнемеров является погрешность измерения при изменении плотности жидкости.

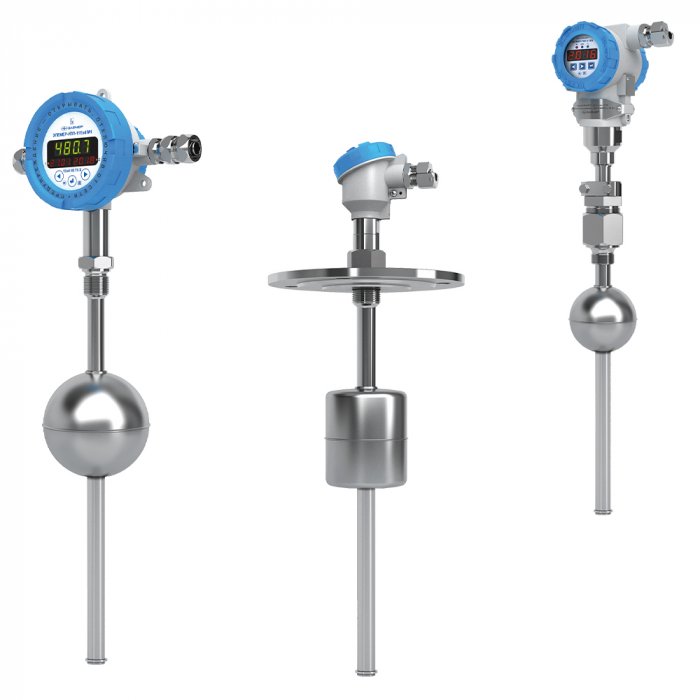

Поплавковый уровнемер– уровнемер, принцип действия которого основан на измерении перемещения поплавка, плавающего на поверхности жидкости (поплавок как бы отслеживает уровень жидкости).

Поплавковые уровнемеры не пригодны для вязких жидкостей (дизельного топлива, мазута, смол) из-за залипания поплавка, обволакивания его вязкой средой.

При измерении уровня криогенных жидкостей из-за кипения верхнего слоя возникает вибрация поплавка, что приводит к искажениям результатов измерения.

Наиболее часто поплавковые уровнемеры используют для измерения уровней в больших открытых резервуарах, а также в закрытых резервуарах с низким давлением.

Применение магнитной связи для передачи перемещения поплавка позволяет герметизировать вывод передачи в измерительный блок, упростить конструкцию, повысить надежность, измерять уровень в резервуарах под давлением.

Дифманометрический уровнемер— гидростатический уровнемер, в котором гидростатическое давление измеряют при помощи дифференциального манометра. Часто используется для измерения уровня в емкостях под избыточным давлением.

Акустический уровнемер— уровнемер, основанный на зависимости интенсивности поглощения или времени распространения акустических колебаний от высоты уровня жидкости или сыпучего вещества

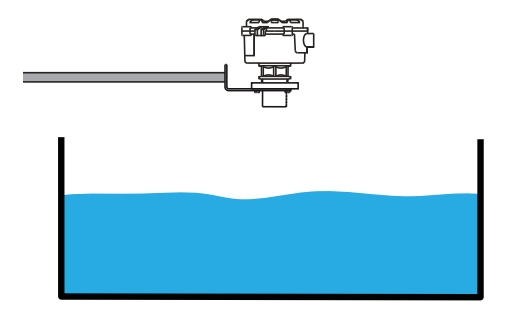

Ультразвуковой уровнемер— акустический уровнемер, работающий на звуковых колебаниях высокой частоты

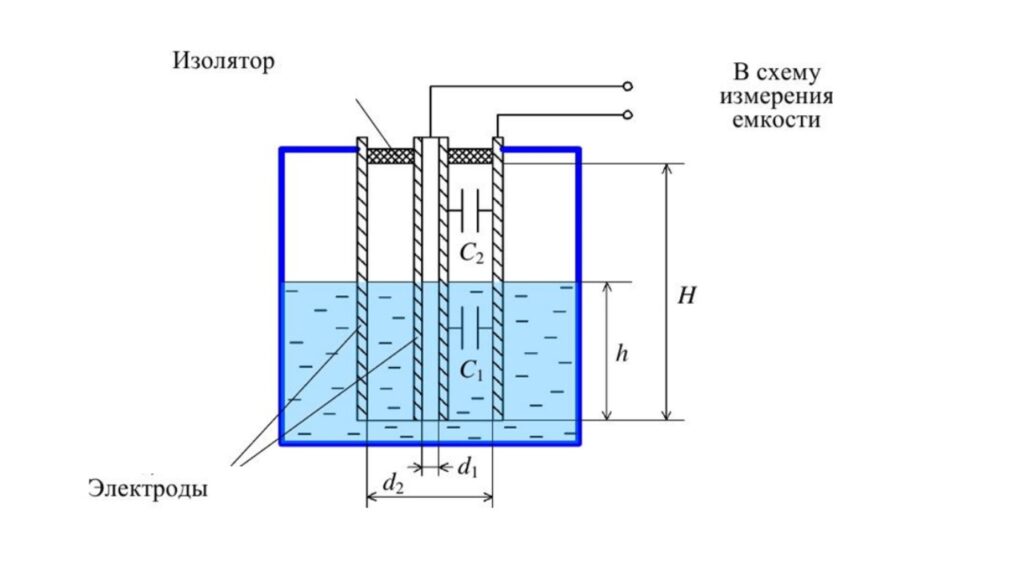

Емкостной уровнемер– уровнемер, принцип действия которого основан на различии диэлектрической проницаемости жидкости и воздуха.

В связи с этим по мере погружения электродов датчика уровнемера в жидкость изменяется емкость между ними пропорционально уровню жидкости в резервуаре.

Остановимся на некоторых типах уровнемеров подробней.

Уровнемеры буйковые

Настройка уровнемеров на заданные пределы измерения проводится с помощью грузов путем имитации гидростатической выталкивающей силы, соответствующей верхнему пределу измерений.

Расчетное значение давления, соответствующее верхнему пределу измерений,

Расчет массы грузов для буйковых уровнемеров:

для жидкости

для раздела фаз

где d – диаметр буйка испытываемого уровнемера, см; Hmax – верхний предел измерения уровня жидкости, см; ρж – плотность измеряемой жидкости, г/см3; ρ н.ж, ρ в.ж — плотности соответственно нижней и верхней измеряемой жидкости в случае измерения уровня раздела фаз, г/см3.

Пьезометрические уровнемеры.

В пьезометрических системах измерения уровня для продувания через трубку помещенную в жидкость, дозированного расхода воздуха. Принцип действия этого регулятора основан на автоматическом поддержании постоянного перепада давления на дросселе, в результате чего обеспечивается постоянный расход воздуха через этот дроссель.

Принципиальная пьезометрическая схема измерения уровня в открытом резервуаре представлена на рисунке 2, а, б, в, г.

На рисунке 2, д показана принципиальная пьезометрическая схема измерения уровня жидкости в резервуаре, находящемся под давлением.

Для исключения влияния давления в резервуаре на показания прибора, измеряющего уровень жидкости, применяется дифференциальный метод измерения с двумя регуляторами расхода. От одного регулятора расхода воздух подается в пьезометрическую трубку, от другого в верхнюю часть резервуара над жидкостью. Разность давлений в трубках, пропорциональная уровню жидкости, измеряется дифманометром.

В системах измерения нижний конец пьезотрубки должен находится на нижнем контролируемом уровне жидкости, но не ниже 80 мм от дна резервуара.

Расход воздуха устанавливается минимальным, чтобы перепад давления на пьезотрубке был возможно меньшим, так как это определяет погрешность измерения пьезометрическим методом.

Минимальный расход воздуха обеспечивается постоянным, без запаздывания, выходом воздуха из пьезометрической трубки при изменениях уровня. Обычно расход воздуха принимается равным 0,1 – 0,2 м3/ч.

Если пренебречь перепадом давления на пьезометрической трубке, то уровень в резервуаре

где Р – давление на манометре М или перепад давления на дифманометре; ρ – плотность жидкости; g – ускорение свободного падения.

В случае, когда измеряется уровень в резервуаре, находящемся под избыточным давлением, давление питания регулятора расхода воздуха, подающего воздух в пьезотрубку, должно быть:

где Ризб – избыточное давление, кПа; Нмаксρg – максимальное гидростатическое давление столба жидкости, кПа.

jpg%20217w,%20http://kipia-portal.ru/wp-content/uploads/2016/02/р2-768×1063.jpg%20768w,%20http://kipia-portal.ru/wp-content/uploads/2016/02/р2-740×1024.jpg%20740w,%20http://kipia-portal.ru/wp-content/uploads/2016/02/р2-660×913.jpg%20660w,%20http://kipia-portal.ru/wp-content/uploads/2016/02/р2.jpg%201763w” srcset=”http://kipia-portal.ru/wp-content/uploads/2016/02/р2-217×300.jpg 217w, http://kipia-portal.ru/wp-content/uploads/2016/02/р2-768×1063.jpg 768w, http://kipia-portal.ru/wp-content/uploads/2016/02/р2-740×1024.jpg 740w, http://kipia-portal.ru/wp-content/uploads/2016/02/р2-660×913.jpg 660w, http://kipia-portal.ru/wp-content/uploads/2016/02/р2.jpg 1763w”>

Рисунок 2. Обвязка пьезометрических уровнемеров.

На рисунке 2, е показан пример обвязки и монтажа пьезометрического уровнемера с подачей промывочной воды в защитную трубу. В этом случае защищается от «обрастания» нижний конец пьезотрубки, который оказывается в зоне промывочной воды и не контактирует с измеряемой жидкостью.

Гидростатические датчики уровня.

Схемы обвязки и работы гидростатических датчиков уровня представлены на рисунке 3, причем правая обвязка применяется при измерении уровня жидкости в емкости, находящейся под избыточным давлением.

Рисунок 3. Обвязка гидростатических уровнемеров.

В этом случае импульсная трубка, идущая к минусовой полости чувствительного элемента, прокладывается от места отбора давления с уклоном в верх, а в нижней части устанавливаются отстойный сосуд и разделитель мембранный РМ.

Рисунок 4. Измерение уровня в котле (100% — 4 мА/0,2 кгс/см2, 0% — 20 мА/1 кгс/см2)Очень хорошо себя показал данный принцип измерения уровня на очень сложной позиции при измерении уровня воды в котле (рисунок 4). Обвязка при этом не классическая, а на оборот т. е.

на плюсовой отбор подается отбор с верней точки котла (импульсная трубка при этом должна быть заполнена водой), на минус с нижней, и задается обратная шкала прибора (на самом приборе или вторичном оборудовании).Главная» Электромонтаж» КИПиА» Какие есть приборы и преобразователи для измерения уровня жидкостиИногда может потребоваться измерить уровень жидкости с постоянной плотностью. Для проведения измерения специалисты применяют гидростатические и буйковые уровнемеры и преобразователи уровня. Мы постарались рассказать про приборы и преобразователи для измерения уровня жидкости.

ru/wp-content/uploads/2017/03/приборы-и-преобразователи-для-измерения-уровня-жидкости-24×14.jpg%2024w,%20http://vse-elektrichestvo.ru/wp-content/uploads/2017/03/приборы-и-преобразователи-для-измерения-уровня-жидкости-36×20.jpg%2036w,%20http://vse-elektrichestvo.ru/wp-content/uploads/2017/03/приборы-и-преобразователи-для-измерения-уровня-жидкости-48×27.jpg%2048w” srcset=”http://vse-elektrichestvo.ru/wp-content/uploads/2017/03/приборы-и-преобразователи-для-измерения-уровня-жидкости.jpg 766w, http://vse-elektrichestvo.ru/wp-content/uploads/2017/03/приборы-и-преобразователи-для-измерения-уровня-жидкости-300×169.jpg 300w, http://vse-elektrichestvo.ru/wp-content/uploads/2017/03/приборы-и-преобразователи-для-измерения-уровня-жидкости-24×14.jpg 24w, http://vse-elektrichestvo.ru/wp-content/uploads/2017/03/приборы-и-преобразователи-для-измерения-уровня-жидкости-36×20.jpg 36w, http://vse-elektrichestvo.ru/wp-content/uploads/2017/03/приборы-и-преобразователи-для-измерения-уровня-жидкости-48×27.jpg 48w”>

Принцип действия гидростатических уровнемеров достаточно прост.

Он основывается на измерении давления внутри жидкости, определяемой массой столба жидкости. Если емкость будет открыта и жидкость не агрессивна, тогда в этом случае специалисты также могут использовать манометры. У нас также есть статья, про правильное заземление в частном доме.

Гидростатический уровнемер

Установка гидростатических уровнемеров должна будет проводиться вблизи днища резервуара.

Давление, которое будет показывать прибор при постоянной плотности жидкости будет пропорционально уровню жидкости.

Чтобы измерить уровень агрессивной жидкости контакт чувствительно элемента допускать запрещается. Жидкость можно оделить с помощью газа, который будет подаваться в соединительную линию.Благодаря этому чувствительный элемент манометра больше не будет контактировать с агрессивной жидкостью. Если изучить гидростатический преобразователь уровня, тогда можно сказать, что он будет состоять из следующих элементов:Специальной трубки, через которую будет проходить сжатый воздух. Вентиля.Стакана.Если плотность жидкости будет постоянной, тогда показания манометра будут пропорциональны уровню жидкости.

Дифманометрический уровень

Чтобы измерить уровень жидкости в емкости, которая находится под давлением необходимо использовать дифманометр. Перепад давления будет равен гидростатическому давлению.

Для проведения измерений отборы диманометра необходимо будет установить сверху и внизу емкости. В уравнительный сосуд необходимо залить жидкость, которая в дальнейшем будет измеряться. После этого сосуд можно будет соединить с отбором.

В этом случае, когда над поверхностью будет образовываться газ или пара, тогда уравнительный сосуд необходимо будет установить на уровне отбора.

При конденсации паров уровень в сосуде будет оставаться постоянным, а излишки конденсата будут сливаться в специальную емкость через соединительную трубку. Если сосуд будет располагаться сверху, тогда нулевому перепаду давления будет соответствовать максимальное значение измеряемого уровня и шкала дифманометра будут обратной. Для измерения уровня агрессивной жидкости в обе трубки под одинаковым давлением и с одинаковым расходом будет продуваться сжатый воздух. Если вам интересно, тогда можете прочесть, как работает тензодатчик.

Буйковый измерительный преобразователь

Буйковые измерительные преобразователи могут применять для точного измерения уровня жидкости, которая находится под давлением в 40 Мпа. Этот вид измерительного устройства может быть:

Согласно закону Архимеда, при погружении при погружении буйка в воду на него будет действовать выталкивающая сила, которая будет равняться весу жидкости. Диапазон измерения преобразователя будет определяться длиной поплавка и высотой установки камеры на емкости.

В бескамерных преобразователях уровня поплавок необходимо поместить в сосуд.

Если плотность жидкости в известный момент будет изменяться, тогда показания приборов необходимо будет корректировать.Измерять уровень или плотность жидкости, которая имеет случайных характер подобными приборами нельзя. Чтобы измерить уровень жидкости, который имеет переменную плотность необходимо использовать емкостные преобразователи уровня. Основной принцип действия подобных устройств будет основан на изменении емкости электродной системы. В сосуд, в котором будет измеряться уровень необходимо будет погрузить изолированный электрод.При измерении уровня также будет изменяться емкость конденсатора.Это связано с тем, что будет изменяться диэлектрическая проницаемость среды между обкладками.

Теперь вы точно знаете, какие приборы и преобразователи могут использоваться для измерения уровня жидкости. Надеемся, что эти информация была полезной и интересной.Читайте также: потенциометр ПП-63.Для измерения уровня жидкости с постоянной плотностью применяют гидростатические и буйковые уровнемеры и преобразователи уровня.Анализ промышленных манометров.Принцип действия гидростатических уровнемеров основан на измерении давления внутри жидкости, определяемого массой столба жидкости, расположенного между точкой измерения и поверхно­стью жидкости в емкости.

Если емкость открыта и жидкость, уровень которой измеряют, не агрессивна, то в качестве измерительного прибораприменяют манометры (при высоте емкостине ниже 4 м) или напоромеры (при высоте емкости ниже 4 м), устанавливаемые вблизи днища резервуа­ра.Рисунок 1.Принципиальная схема гидростатического измерения уровня.Давление, показываемое прибором, при постоянной плотности жидкости будет пропорционально уровню жидкости.Для измерения уровня агрессивных жидкостей, контакт которых с чув­ствительным элементом недопустим, их отделяют потоком сжатого воздуха или газа, который подают в соединительную линию. В этом случае чувствительный элемент манометра не будет контактировать с жидкостью, уровень ко­торой измеряют.Рис.

1 Принципиальная схема гидростатического измерения уровня: 1 -трубка, 2 -редукционный мневмоклапан, 3- вентиль, 4 – стакан, 5 – манометрГидростатический преобразователь уровня, пост­роенный по такому принципу, представляет собой трубку 1(рис.1), в которую от редукционного пневмо­клапана 2через вентиль 3и стакан  4подают сжатый воздух. При небольшом расходе воздуха, который  регулируют вентилем по числу пу­зырьков воздуха в стакане 4за единицу времени, давление, измерен­ное манометром 5 будет равно гидростатическому давлению столба жидкости между концом трубки и поверхностью жидкости. При постоянной плотности жидкости показания манометра будут пропорциональны уровню жидкости.Рисунок 2.Дифманометрический уровень с прямой (а) и обратной (б) шкалой: 1, 2 – отборы, 3 – уравнительный сосуд.Уровень в емкости, которая находится под давлением ри,измеряют дифманометром.

Перепад давлений (рис. 2 а) p = (pи+ pг)т. е.

равен гидростатическому давлению жидкости.Рис. 2 Дифманометрический уровень с прямой (а) и обратной (б) шкалой: 1, 2 – отборы, 3 – уравнительный сосудОтборы 1и 2(рис.2 а)дифманометра устанавливают вверху и внизу емкости, уравнительный сосуд 3- на уровне отбора 2и заливают в него измеряемую жидкость. Сосуд соединяют с отбором 1.

В том случае, когда над поверхностью жидкости находятся конденсирующиеся пары или газы, уравнительный сосуд 3(рис. 2 б)устанавливают на уровне отбора 1 и соединяют с ним. При конденсации паров или газов в сосуде уровень в нем остается постоянным, так как излишки конденсата сливаются в ем­кость через соединительную линию и отбор 1.При верхнем расположении сосуда нулевому перепаду давления соответствует максимальное значение измеряемого уровня и шкала дифманометра будет обратной. Для измерения уровня агрессивной жидкости в обе трубки под одинаковым давле­нием (большим ри) и с одинаковым расходом продувается сжатый воздух.Рис.3 Принципиальная схема буйкового преобразователя уровня: 1 – камера, 2 – патрубок, 3,5 – рычаги, 4 – мембрана, 6 – грузы, 7 – опора, 8 – корректор нуляРисунок 3.

Принципиальная схема буйкового преобразователя уровня.Буйковые измерительные преобразователи уровня применяют для точного измерения уровня жидкости в сосудах, находящихся под давлением до 40 МПа. Они бывают камерные и бескамерные.В камерныхпреобразователях уровня камера 1(рис. 3) патрубками 2подсоединяется к сосуду, где измеряют уровень.

В камере на рычаг 3 подвешен буек.Через стальную гибкую мембрану 4рычаг выведен из камеры.По закону Архимеда при погружении в жидкость на буек будет действовать выталкивающая сила, равная весу жидкости, вытесненной погруженной частью буйка. Максимальное усилие, дей­ствующее со стороны буйка на рычаг 3, будет при отсутствии жидкости в камере (нулевой уровень), минимальное – при полном погружении буйка. Создаваемый момент силы измеряют и по нему судят о значении уровня жидкости.Диапазон измере­ния преобразователя определяется длиной поплавка и высотой установки камеры на емкости.

Поскольку преобразователи с различными диапазо­нами измерения имеют различную массу, для компенсации начального усилия предусмотрен рычаг 5с противовесом 6,который может переме­щаться по этому рычагу 3.В бескамерных преобразователях уровня поплавок помещен непосред­ственно в сосуд, в котором измеряют уровень. Если плотность измеряемой жидкости в заранее известный момент и на известный срок изменяется, шкалы приборов переделывают и показания корректируют. Измерять уровень жидкости, изменение плотности которой носит слу­чайный характер, рассмотренными приборами нельзя.Для измерения уровня жидкости с переменной плотностью, а также уровня сыпучих материалов применяют емкостные преобразователи уров­ня.Действие емкостных преобразователей уровней основано на изменении емкости электродной системы при изменении измеряемого уровня. В сосуд, в котором измеряют уровень, вертикально погружают изолированный электрод (например, трос на изоляторах).

Измерительный прибор изме­ряет емкость конденсатора, обкладками которого являются изолирован­ный электрод и корпус сосуда (земля).При изменении уровня изменяется емкость конденсатора, так как изменяется диэлектрическая проницаемость среды между обкладками. Если электрод расположить не вертикально, а горизонтально, то изменение емкости будет происходить резко, скачком, так как жидкость или сыпучая среда достигнет электрода одновременно по всей поверхности. Резкое изменение емкости может быть зафиксировано сигнальным устройством. Поделитесь полезной статьей:

Источники:

• dekormyhome.ru
• kipia-portal.ru
• vse-elektrichestvo.ru
• fazaa.ru

Гидростатический метод измерения уровня топлива

Гидростатические уровнемеры топлива измеряют давление столба жидкости и преобразуют его в значение уровня, поскольку гидростатическое давление зависит от величины уровня и плотности жидкости и не зависит от формы и объема резервуара. Они представляют собой дифференциальные датчики давления. На один из входов, подсоединяемый к емкости подается давление среды. Другой вход соединяется с атмосферой – в случае открытой емкости без избыточного давления или соединяется с областью избыточного давления в случае закрытой емкости под давлением.

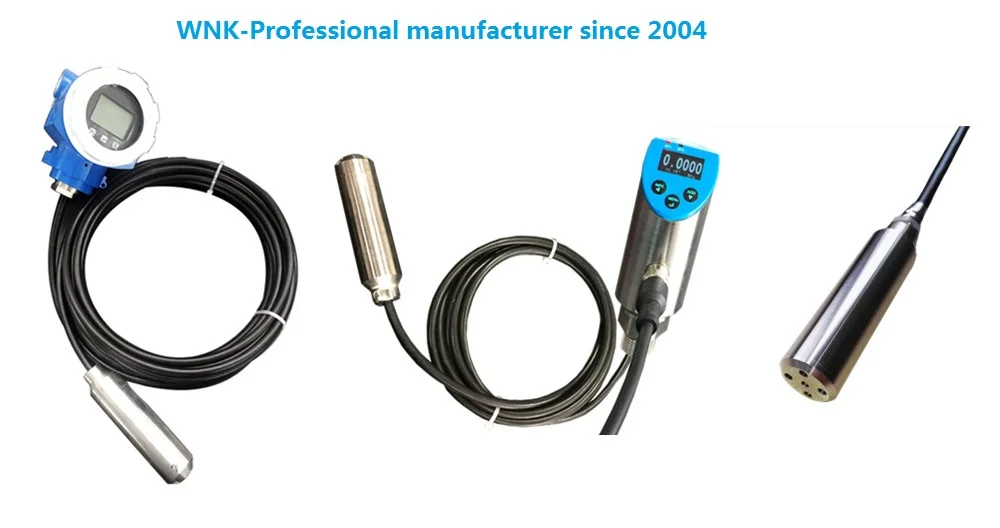

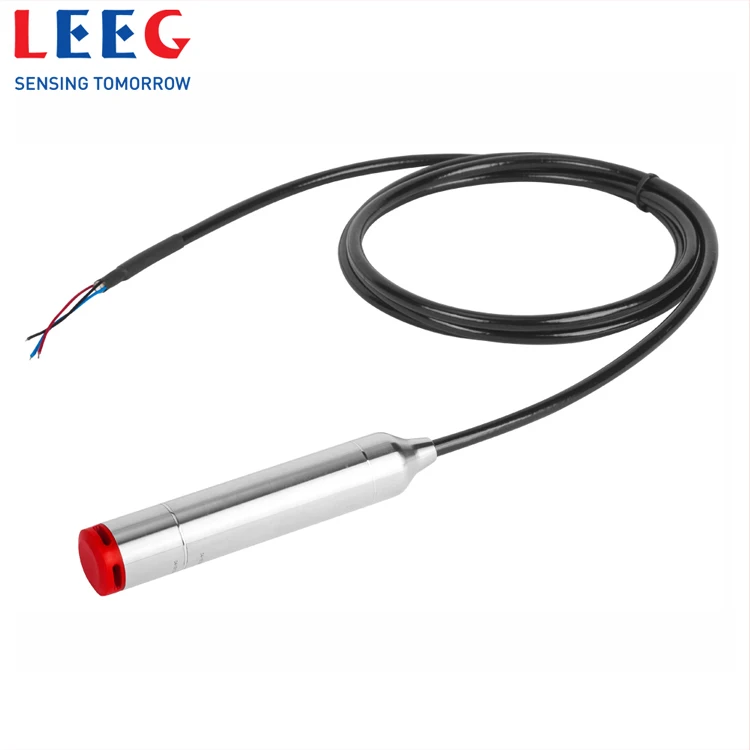

Конструктивно гидростатические датчики уровня топлива бывают двух типов: мембранные и колокольные (погружные). В первом случае тензорезистивный или емкостной датчик  непосредственно соединен с мембраной и весь прибор находится внизу емкости, как правило, сбоку на фланце, при этом расположение ЧЭ (мембраны) соответствует минимальному уровню. В случае колокольного датчика чувствительный элемент погружен в рабочую среду и передает давление жидкости на тензорезистивный сенсор через столб воздуха запаянный в подводящей трубке.

Гидростатические уровнемеры топлива применяются для однородных жидкостей в емкостях без существенного движения рабочей среды. Они позволяют производить измерения в диапазоне до 250 КПа, что соответствует (для воды) 25-и метрам, с точностью до 0,1% при избыточном давлении до 10 МПа и температуре рабочей среды: – 40..+120°С. Гидростатические уровнемеры могут использоваться для вязких жидкостей и паст. Важным достоинством гидростатических уровнемеров толпива является высокая точность при относительной дешевизне и простоте конструкции.

Рисунок 1. Измерение уровня в емкости при помощи датчика избыточного давления

На рис. 1 приведена схема измерения уровня топлива датчиком избыточного давления (манометром). Для этих целей может применяться датчик любого типа с соответствующими пределами измерений.

При измерении уровня топлива гидростатическим способом погрешности измерения определяются классом точности измерительного прибора, изменениями плотности жидкости и колебаниями атмосферного давления.

Если резервуар находится под избыточным давлением, то к гидростатическому давлению жидкости добавляется избыточное давление над ее поверхностью, которое данной измерительной схемой не учитывается. Поэтому такая схема измерения для таких случаев не подходит.

В связи с этим, более универсальными являются схемы измерения уровня с использованием дифференциальных датчиков давления (дифманометров). С помощью дифференциальных датчиков давления можно также измерять уровень жидкости в открытых резервуарах, контролировать границу раздела жидкостей.

Рисунок  2. Измерение уровня в открытом резервуаре при помощи датчика дифференциального давления

Схема измерения уровня жидкости в открытом резервуаре, находящемся под атмосферным давлением, представлена на рис. 2.

Плюсовая камера дифманометра ДД через импульсную трубку соединена с резервуаром в его нижней точке, минусовая камера сообщается с атмосферой.
В такой схеме устраняется погрешность, связанная с колебаниями атмосферного давления.

Такая измерительная схема может использоваться тогда, когда дифманометр расположен на одном уровне с нижней плоскостью резервуара. Если это условие соблюсти невозможно и дифманометр располагается ниже, то используют уравнительные сосуды (УС).

Схемы измерения уровня с уравнительными сосудами для резервуаров под атмосферным давлением представлены на рис. 3.

Рисунок 3.  Измерение уровня в открытом резервуаре при помощи датчика дифференциального давления с использованием уравнительного сосуда: а – с нижним расположением уравнительного сосуда; б – с верхним расположением уравнительного сосуда

Уравнительный сосуд используется для компенсации статического давления, создаваемого столбом жидкости в импульсной трубке.

Для измерения уровня в резервуарах, находящихся под избыточным давлением Ризб, применяют измерительную схему, изображенную на рис. 4.

Рисунок. 4 Измерение уровня топлива в закрытом резервуаре при помощи датчика дифференциального давления с использованием уравнительного сосуда

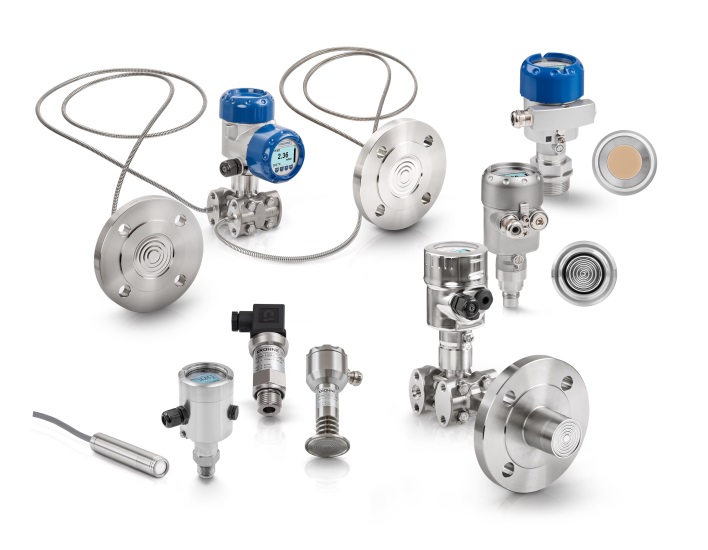

Более современным аналогом дифманометров являются датчики гидростатического давления. Как и у дифманометров, у них имеются две измерительные камеры. Одна из камер выполнена в виде открытой мембраны, а вторая – в виде штуцера. Такие датчики всегда можно установить непосредственно у дна резервуара, поэтому отсутствует необходимость в импульсных трубках, а значит, и в необходимости компенсации высоты импульсной трубки.

Наиболее распространенные измерительные схемы с использованием гидростатического датчика давления представлены на рис.5.

Рисунок. 5. Измерение уровня топлива в резервуарах при помощи датчика гидростатического давления: а – для открытых резервуаров; б – для закрытых резервуаров без уравнительного сосуда; в – для закрытых резервуаров с уравнительным сосудом

Схема в) используется для процессов, в которых неизбежно образование обильного конденсате и его накопление в трубе, соединяющей датчик с объемом над жидкостью.

Гидростатический уровнемер – определение термина

Термин и определение

уровнемер, основанный на измерении гидростатического давления жидкости, зависящего от высоты ее уровня.

Еще термины по предмету «Приборостроение и оптотехника»

Коэффициент усиления инжекционного фотодиода

отношение токовой чувствительности инжекционного фотодиода при рабочем напряжении к токовой чувствительности фотодиода в фотогальваническом режиме.

Напряжение фотосигнала (ФЭПП)

изменение напряжения на ФЭПП, вызванное действием на ФЭПП потока излучения источника фотосигнала; так как по переменному току нагрузка, как правило, подключена параллельно ФЭПП, то напряжение фотосигнала допускается измерять на нагрузке; для ФПУ второго и последующих поколений за значение сигнала принимают разницу фотооткликов при заданных уровнях падающего на ФЧЭ ФПУ потока излучения.

Физическая толщина

максимальная локальная толщина матрицы.

Похожие

• Гидростатическое приближение
• Гидростатическое нагружение
• Гидростатическое напряжение
• Гидростатическое выдавливание
• Гидростатическое прессование
• Гидростатическое растяжение
• Гидростатический подшипник
• Гидростатический напор
• Гидростатическое давление
• Гидростатическое нивелирование
• Гидростатический высотомер
• Гидростатический парадокс
• Давление гидростатическое
• Акустический уровнемер
• Барботажный уровнемер
• Буйковый уровнемер
• Весовой уровнемер
• Волновой уровнемер
• Дилатометрический уровнемер
• Дифманометрический уровнемер

Смотреть больше терминов

Научные статьи на тему «Гидростатический уровнемер»

Методы учета нефти, нефтепродуктов и природного газа подразделяются на объемно-массовый и гидростатический. ..
Для этого применяют уровнемеры, метрошток, специальная рулетка и другие….
При гидростатическом методе измеряют гидродавление столба продукта и площадь заполненной части резервуара…
В этом случае масса продукта вычисляется по формуле: М = (р • Fср • Hp) / g где, р – гидростатическое…
контрольно-измерительные приборы на магистральных трубопроводах делятся на приборы для измерения уровня (уровнемеры

Статья от экспертов

На основании связи погрешности измерения гидростатических CTD-измерителей уровня моря с погрешностями измерительных каналов гидростатического давления, температуры, электропроводимости, а также погрешностями определения ускорения свободного падения оцениваются допустимые погрешности измерений по отдельным каналам. Даются упрощенные формулы вычисления солености и плотности воды, соответствующие классу точности уровнемера. Оценивается возможное отличие показаний уровнемеров, установленных в бер. ..

Научный журнал

Creative Commons

Предмет. Уровнемеры-сигнализаторы имеют широкую сферу применения : они используются во флоте и судостроении, в пищевом, химическом и фармацевтическом производствах, в нефтегазовой, топливной, ракетно-технической и других промышленностях. Развитие науки и техники идет по пути активного внедрения безопасных и надежных измерительных приборов на основе применения прорывных технологий. Целью данного исследования является создание новых конструктивных исполнений уровнемера-сигнализатора давления жи…

Научный журнал

Creative Commons

Повышай знания с онлайн-тренажером от Автор24!

• 📝 Напиши термин
• ✍️ Выбери определение из предложенных или загрузи свое
• 🤝 Тренажер от Автор24 поможет тебе выучить термины, с помощью удобных и приятных карточек

Возможность создать свои термины в разработке

Еще чуть-чуть и ты сможешь писать определения на платформе Автор24. Укажи почту и мы пришлем уведомление с обновлением ☺️

[Что такое и как это работает] Гидростатический датчик уровня | Лучшая цена

Гидростатический датчик уровня (Лучшая цена), также называемый датчиком гидростатического уровня. Непрерывное измерение уровня жидкостей с помощью датчиков давления.

Датчик гидростатического уровня измеряет гидростатическое давление с помощью погружного датчика давления. Статическое давление жидкости пропорционально высоте жидкости. Затем статическое давление преобразовывалось в электрический сигнал. Преобразование в аналоговый выходной сигнал или 4-20 мА постоянного тока. С цифровым дисплеем. Для измерения уровня воды гидростатический датчик уровня является недорогим типом. При измерении уровня на основе гидростатического принципа используются различные типы измерительных ячеек.

Молниезащита, антикоррозийная, взрывозащищенная опционально. IP68 не является обязательным.

Компания Sino-Inst предлагает различные датчики гидростатического уровня для промышленного измерения уровня. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нашими инженерами по продажам.

Характеристики гидростатического датчика уровня

Стандарты:

• CE
• FCC
• Соответствует RoHS
• Китай RoHS

• Измерение уровня с помощью гидростатических сосудов или пенообразования0018
• Керамические измерительные ячейки обеспечивают превосходную долговременную стабильность и высокую устойчивость к перегрузкам
• Металлические измерительные ячейки также охватывают большие диапазоны измерения
• Измерение уровня/глубины
• Выход от 4 до 20 мА или цифровой (S3L)
• Заподлицо с керамической диафрагмой
• Простая установка в погруженном состоянии
• Два диапазона давления на выбор
• Стандартное резьбовое соединение, удлиненный кабель и капиллярная трубка 10 м (32,8 фута)

Лучшая цена от
Hydrostatic Level Sensor Manufacturer

Specifications of Hydrostatic Level Sensor

5

Measurement form and range	0 ～ 1 ～ 200mh3O
Allow overload	2 times full scale pressure
Operating temperature	-20 ～ 80 ℃
Температурная компенсация	-10 ～ 70 ℃
температура хранения	-40 ～ 80 ℃
Точность (включая нелинейность, повторяемость, гистерезис)	0,2 % полной шкалы (типичная) 0,5 % полной шкалы (максимум)
Ошибка стабильности	Коэффициент температурного дрейфа	0,01 % полной шкалы (типовой, диапазон не менее 5 м·ч3O), 0,03 % полной шкалы (типовой, диапазон менее 5 м·ч3O)
выходной сигнал	(4 ～ 20) мА (два / три) проводная система), (0 ～ 10/20) мА, (0 ～ 5) В, (1 ～ 5) В,) 0 ～ 10) В
Источник питания	15 ～ 36 В постоянного тока (калибровочное напряжение 24 В пост. Материал	Алюминиевый сплав
Уплотнительное кольцо	Fluoro Rubber
Diaphragm	316L Stainless Steel
70057	66. Прозрачная каркаса
70057	.0060
Уровень защиты	IP68 (деталь датчика давления), IP65 (деталь датчика распределительной коробки)

Применение датчика гидростатического уровня

Датчики гидростатического уровня измеряют давление, создаваемое статическим напором жидкости. Используйте датчики гидростатического уровня для измерения уровня жидкости в резервуарах. И такие приложения, как резервуары для хранения, технологические сосуды, напорные резервуары, входные головки насосов и другие. Гидростатическое давление используется для определения высоты жидкости.

SI-151 Гидростатический датчик датчика датчика

• Управление инвентаризацией
• Мониторинг резервуаров
• Танки нейтрализации
• Линии пластинга
• Отходы отходов
• . Странные для Lifeflow Sense Sense Word Service Sense Worles Lifeflow Worder Lifeflow Wordership
• . , вы можете обратиться к Магнитострикционный датчик уровня

  Измерение гидростатического уровня: принцип измерения

  Основной принцип работы датчика гидростатического уровня заключается в измерении уровня статического давления.

  В жидкости давление, создаваемое на определенной глубине, создается весом самой среды над точкой измерения. Оно пропорционально плотности среды и местному ускорению свободного падения.

  Формула P = ρgh отражает пропорциональное соотношение между ними.

  Где P = давление, ρ = плотность среды, g = ускорение свободного падения, h = глубина точки измерения.

  Таким образом, физическая величина, измеряемая датчиком уровня жидкости на входе, на самом деле является давлением. Это можно понять по единице калибровки mh3O входного уровнемера. Фактический уровень жидкости должен быть получен путем преобразования после знания двух параметров плотности и ускорения свободного падения. В промышленности такое преобразование обычно выполняется вторичным прибором или ПЛК.

  Датчик гидростатического уровня в основном измеряет коррозионно-активные жидкости, такие как соляная кислота, перекись водорода и т. д., а также сточные воды химических и гальванических производств. В основном используется для измерения агрессивных сред. Он имеет преимущества сильной коррозионной стойкости и стабильной работы.

  Давайте посмотрим, как работает гидростатический датчик уровня?

  Источник видео: https://www.youtube.com/watch?v=T2OPoEod_jM&feature=emb_logo

  Что такое гидростатический манометр? Или Что такое датчик гидростатического уровня?

  Гидростатика — это наука о неподвижных жидкостях.

  Гидростатический датчик уровня представляет собой форму датчика уровня , который используется специально для контроля уровня путем измерения гидростатического давления в практически статической жидкости при заданном уровне погружения.

  Гидростатический датчик уровня представляет собой погружной преобразователь давления , , который имеет диафрагму давления, где внутренняя сторона диафрагмы вентилируется до атмосферного давления через вентиляционную трубку в кабеле, а внешняя сторона контактирует с жидкостью и измерением статического давления столба жидкости над датчиком.

  Это статическое давление в основном обусловлено весом жидкости в верхней части трансмиттера и используется для расчета уровня жидкости.

  измерение уровня с помощью измерения гидростатического давления измерение уровня с помощью измерения гидростатического давления

  Подробнее о: Отличия! Статическое давление, динамическое давление и общее давление

  Как работает датчик гидростатического уровня? Или Как измеряется гидростатическое давление?

  При рассмотрении вопроса о новом датчике уровня для приложений измерения уровня, , часто трудно найти информацию о том, как работают различные типы датчиков уровня, , такие как датчики гидростатического уровня или датчики гидростатического давления.

  Недавно я объяснял измерение уровня с помощью измерения гидростатического давления.

  В закрытых геометриях, таких как закрытые резервуары и сосуды, как правило, датчики давления промывки или датчики давления, которые можно ввинтить в сосуд снаружи.

  Поэтому датчики давления особенно подходят для отдельно стоящих резервуаров и емкостей.

  Погружной преобразователь давления или врезной датчик давления измеряют зависящую от высоты силу веса столба жидкости, также известную как гидростатическое давление.

  Это измерение давления прямо пропорционально уровню жидкости или столбу жидкости в точке измерения датчика давления.

  Поэтому для измерения уровня необходимо, чтобы датчик давления располагался как можно ближе к уровню дна сосуда.

  Тогда измеренное гидростатическое давление напрямую соответствует высоте столба жидкости от точки измерения на уровне земли до уровня поверхности среды.

  Итак, высота наполнения рассчитывается по расстоянию от поверхности среды до точки измерения по измерению давления.

  Сила веса столба жидкости, следовательно, гидростатическое давление, однако, не только прямо пропорциональна высоте наполнения, но также зависит от удельного веса среды и силы тяжести.

  Расширенные показания: Преобразователь гидростатического давления

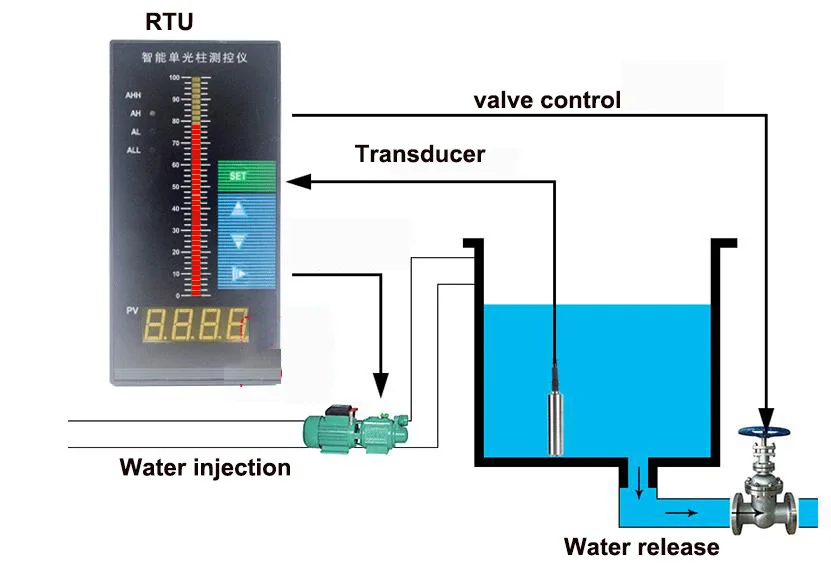

  Датчик гидростатического уровня в работе

  Простота использования датчика гидростатического уровня делает его предпочтительным инструментом везде, где необходимо измерить уровень, независимо от того, находится ли он в вентилируемом резервуаре, судно, озеро, река или водохранилище.

  В большинстве случаев его подвешивают на тросе до нужного уровня измерения или просто погружают и дают опуститься на дно ресурса.

  Независимо от конструкции резервуара, резервуара, природной геометрии, наличия в нем препятствий, выступов или сложной формы датчик гидростатического уровня всегда будет измерять давление жидкости, не подвергаясь влиянию таких возмущений. .

  В качестве датчика гидростатического уровня обычно используется датчик избыточного давления , он автоматически компенсирует изменения атмосферного давления, поэтому измеренное давление представляет собой только давление жидкости, вызванное удельным весом жидкости и вертикальным расстоянием до поверхности.

  Таким образом, гидростатический датчик уровня точно измеряет уровень жидкости, вычисляя расстояние от точки измерения до уровня поверхности по измеренному давлению.

  Датчик гидростатического уровня может быть откалиброван в метрах водяного столба для учета стандартной силы тяжести или местной силы тяжести.

  Для контроля очень высокого уровня точности часто можно также учитывать температуру среды, чтобы учесть влияние температуры на удельный вес.

  Датчик гидростатического уровня — это специализированный датчик для контроля уровня, чаще всего используемый в водоснабжении и водоотведении.

  Простота использования, а также надежная и точная технология измерения делают его одним из наиболее часто используемых датчиков уровня.

  Расширенное чтение: Емкостный датчик уровня воды

  Часто задаваемые вопросы

  Как работает гидростатический датчик уровня?

  Датчик гидростатического уровня основан на том принципе, что измеренное статическое давление жидкости пропорционально высоте жидкости. Он выполнен с усовершенствованным изолированным диффузионным кремниевым чувствительным элементом или керамическим емкостным сенсором, чувствительным к давлению. Статическое давление преобразуется в электрический сигнал. После температурной компенсации и линейной коррекции. Преобразуется в стандартный электрический сигнал (обычно 4 ~ 20 мА / 1 ~ 5 В постоянного тока). Датчик гидростатического уровня также может называться «датчик уровня жидкости статического давления, датчик уровня жидкости, датчик уровня жидкости, датчик уровня воды».

  Как измеряется гидростатическое давление?

  Гидростатическое давление можно измерить датчиком давления.
  Принцип измерения гидростатического давления:
  Когда датчик уровня жидкости помещается на определенную глубину в измеряемую жидкость, давление на поверхности датчика, обращенной к жидкости.
  Формула: ρ = ρ .g.h + po
  В формуле:
  p: давление на поверхности жидкости преобразователя
  ρ: измеренная плотность жидкости
  g: местное ускорение силы тяжести
  PO: атмосферное давление на поверхности жидкости
  h: глубина датчика в жидкости
  В то же время давление жидкости вводится в камеру положительного давления датчика через воздухопроводящую нержавеющую сталь. Затем подключите атмосферное давление PO на поверхности жидкости к камере отрицательного давления датчика. Чтобы сместить так на задней стороне датчика, давление, измеренное датчиком, составляет: ρ .g.h. Очевидно, измеряя давление p, можно получить глубину уровня жидкости.
  Расширенное чтение: статическое давление, динамическое давление и общее давление

  Что такое датчик гидростатического уровня?

  Датчик уровня гидростатического давления (погружной уровнемер) представляет собой датчик давления, измеряющий уровень жидкости на основе принципа измерения статического давления. Его также можно назвать «датчик уровня жидкости статического давления, датчик уровня жидкости, датчик уровня жидкости, датчик уровня воды»

  Что такое датчик уровня воды?

  Датчик уровня воды — это прибор, который может преобразовывать параметр уровня воды измеряемой точки в соответствующий сигнал мощности в режиме реального времени. Он в основном состоит из полностью герметичного маслонаполненного сенсора с изолирующей мембраной и встроенного высокопроизводительного микропроцессора.
  Существует множество типов датчиков уровня воды. Существует три распространенных типа ультразвуковых датчиков уровня жидкости, датчиков уровня жидкости с сервоприводом и датчиков уровня жидкости статического давления. Из-за различий в их принципах работы и производительности их приложения также различны.

  Что такое ультразвуковой датчик уровня?

  Ультразвуковой датчик уровня представляет собой бесконтактный датчик уровня жидкости. Ультразвуковые датчики — это датчики, разработанные с использованием характеристик ультразвука. Ультразвук представляет собой механическую волну с частотой вибрации выше, чем у звуковых волн, которая генерируется вибрацией преобразовательной пластины под действием напряжения. Он имеет высокую частоту, короткую длину волны и небольшие явления дифракции. В частности, он имеет хорошую направленность и может быть лучевого и направленного распространения. Ультразвук обладает прекрасной способностью проникать сквозь жидкости и твердые тела. Особенно в непрозрачных твердых телах солнечного света он может проникать на глубину в десятки метров.

  Что понимается под гидростатическим давлением?

  Гидростатическое давление относится к давлению на поверхность объекта, когда он неподвижен или движется с постоянной скоростью. Его единица — па. Статическое давление плюс динамическое давление равняется общему давлению.
  В гидромеханике это в основном относится к следующим трем типам:
  Давление создается жидкостью в состоянии покоя.
  Давление перпендикулярно направлению движения жидкости, когда жидкость течет.
  Значение манометрического давления измеряется в жидкости без влияния скорости потока.

  Sino-Inst предлагает более 10 гидростатических датчиков уровня. Примерно 50% из них составляют погружные датчики уровня, 40% — измерители уровня воды, 40% — очистка жидкости.
  Вам доступны различные датчики гидростатического уровня, в том числе бесплатные образцы, платные образцы.
  Sino-Inst является всемирно признанным поставщиком и производителем приборов гидростатического датчика уровня, расположенным в Китае.
  Крупнейшей страной-поставщиком является Китай (материк), который поставляет 100% гидростатического датчика уровня
  соответственно.

  Sino-Inst осуществляет продажи через развитую дистрибьюторскую сеть, охватывающую все 50 штатов и 30 стран мира. Продукты гидростатического датчика уровня
  наиболее популярны на внутреннем рынке, в Юго-Восточной Азии и на Среднем Востоке. Вы можете обеспечить безопасность продукции, выбирая сертифицированных поставщиков с сертификатами ISO9001, ISO14001.

  Запросить предложение

  • SI-10 Датчик давления жидкости
  • Мембранный манометр SI-D100
  • Манометр дифференциального давления SI-D2000
  • Digital Remote Reading Thermometer
  • SMT3151 Diaphragm Seal Pressure transmitter
  • Guided wave radar level transmitter
  • Ultrasonic Level Transmitters
  • explosion-proof pressure transmitter
  • Oem smart Pressure Transducer pressure sensor
  • Silicon Pressure Transmitter
  • SMT3151 TGP – датчик из нержавеющей стали, нефтегазовая промышленность
  • преобразователь статического давления
  28 июня 2019 г. 8 марта 2022 г. KimGuo11Датчики давления, гидростатические, датчики уровня

  Измерение гидростатического уровня | Fuji Electric France



  ---

  Каков принцип гидростатики?

  Гидростатика – это наука, изучающая свойства вакуума, жидкости и пара.

  Эта дисциплина основана на действии давления, оказываемого жидкостью на ее поверхность, для определения задействованных высот или объемов.

  Принцип гидростатики был разработан в 16 веке итальянским математиком Эванджелистой Торричелли (1608-1647). Это одна из фундаментальных основ гидравлики.



  ---

  Что такое датчик гидростатического уровня?

  Датчики гидростатического уровня измеряют гидростатическое давление, пропорциональное измеренной высоте жидкости.
  Датчик, состоящий из ячейки измерения давления, с диафрагмой из нержавеющей стали или другого материала, реагирует на изменения уровня.
  Сила, действующая на диафрагму, преобразуется датчиком уровня в аналоговый электрический выходной сигнал.

  ---

  Каков метод расчета гидростатического измерения уровня?

  Связь между высотой жидкости h и гидростатическим давлением Р в жидкости в состоянии покоя и при атмосферном давлении можно записать следующим образом: силы тяжести (на уровне моря)

• ρ = плотность жидкости
• h = высота жидкости

Давление, измеряемое преобразователем, пропорционально столбу жидкости.

Например, при измерении уровня воды в резервуаре давление изменяется на 100 мбар на метр водяного столба. Для резервуара высотой 12 метров датчик уровня измеряет давление на мембране датчика 1,2 бар относительного.


---



Как работает гидростатическое измерение уровня: принцип измерения?

Измерение гидростатического уровня включает определение высоты жидкости с использованием гидростатического давления, оказываемого жидкостью на ее поверхность.
Чем выше уровень жидкости, тем выше измеренное давление на мембрану. Существует два различных метода измерения гидростатического уровня.

Методы измерения по относительному давлению и по дифференциальному давлению.

ИЗМЕРЕНИЕ УРОВНЯ ПО ОТНОСИТЕЛЬНОМУ ДАВЛЕНИЮ

Манометрический датчик давления, обеспечивающий измерение статического давления в нижней части резервуара. Cette pression est ensuite convertie en hauteur en utilisant l’équation du niveau hydrostatique.

ИЗМЕРЕНИЕ УРОВНЯ ПО ДИФФЕРЕНЦИАЛЬНОМУ ДАВЛЕНИЮ

В закрытых резервуарах требуется второе измерение для измерения давления газовой атмосферы (воздуха или газа над измеряемой жидкостью). Датчик перепада давления измеряет перепад давления в двух разных точках резервуара, где резервуар подвергается воздействию давления, отличного от атмосферного. Измерительная ячейка вычисляет разницу давлений между этими двумя точками для определения уровня жидкости.

---

Каково применение измерения уровня с помощью датчика гидростатического давления?

Для точного гидростатического измерения уровня необходимо учитывать удельный вес продукта в резервуаре или сосуде, а также силу тяжести. Преобразователи гидростатического давления предпочтительны для использования там, где плотность жидкости постоянна.

Общие промышленные применения измерения уровня датчиком гидростатического давления:

• Контроль уровня в резервуарах или сосудах под давлением
• Измерение уровня в промышленных резервуарах, открытых в атмосферу или вентилируемых
• Остановка и пуск насосов в открытых трубопроводах в секторе водоснабжения и водоотведения в зависимости от уровня
• Дозирование и распределение жидкостей в технологических процессах
• Автоматизация процессов контроля уровня в промышленность и передача информации

Эти датчики давления используются в процессах в химической и нефтехимической промышленности (химикаты), пищевой промышленности (вода, напитки, молоко), водном хозяйстве (водоснабжение и сточные воды), окружающей среде и судостроении промышленность (морская вода).


---

Каковы преимущества гидростатического измерения уровня?

Гидростатические датчики уровня используют проверенную технологию измерения, поскольку они обладают многими преимуществами, включая:

• Надежное и точное измерение
• Нечувствительность к пене и вязкости
• Независимость от диэлектрической проницаемости жидкости
• Простота установки
• Работает даже при наличии мешалок
• Совместим с любой внутренней конструкцией резервуара
• Широкий диапазон измерения
• Долговременная стабильность



---

Каковы недостатки гидростатического измерения уровня?

•  Гидростатический датчик уровня работает только с жидкостями. Датчики гидростатического уровня обеспечивают измерение при контакте с измеряемой жидкостью.
•  Измерение зависит от плотности измеряемой жидкости и давления в сосуде.
•  Требуется регулярное техническое обслуживание для очистки мембраны сенсора от отложений и мусора. Решения для измерения уровня с заподлицо с диафрагмой или гигиеническим соединением позволяют избежать образования зон задержки.
•  При работе с датчиками уровня может потребоваться опорожнение бака. Системы измерения уровня со встроенными шаровыми кранами позволяют избежать этой проблемы. Датчики уровня можно снять без опорожнения бака.


---

Как выбрать датчик гидростатического уровня?

Для выбора датчика гидростатического давления важно знать следующие параметры:

•     характер жидкости (вода, молоко, масло, химикаты,…)
•     плотность продукта
•     агрессивность и абразивность процесса
•     высота жидкости (диапазон измерения)
•     тип резервуара (атмосферный или напорный)
•     давление в резервуаре фланцевый, с резьбой, гигиенический…)
•     локальный или выносной дисплей
•     индекс защиты

Выбор датчика уровня будет зависеть от этих компонентов.
Шкала измерительной ячейки датчика, материалы конструкции, такие как нержавеющая сталь, хастеллой C, монель, должны быть адаптированы, чтобы гарантировать надежное и точное отображение измерений с течением времени.



Измерение уровня | Датчики уровня | Датчики уровня

Поделиться этой страницей

Промышленность

Промышленность

Промышленность

Промышленность

Промышленность

Информация о количестве жидкости или твердого вещества, содержащегося в резервуаре, является важной частью данных практически для каждого процесса и производственной операции. Когда дело доходит до измерения уровня материалов в резервуаре или сосуде, вы можете выбирать из множества технологий.

Являясь лидером рынка в области обнаружения уровня с самым большим выбором одобренных агентством технологий измерения уровня, линейка продуктов ABB K-TEK для измерения уровня имеет проверенную технологию, обеспечивающую решения для самых сложных задач измерения уровня жидкостей и твердых тел.

С более чем 500 000 установок по всему миру наши стандартные и специально разработанные решения для таких отраслей, как: нефтегазовая, нефтеперерабатывающая, химическая, нефтехимическая, электроэнергетика и многие другие, зарекомендовали себя как безопасные и надежные, для всего и / или интерфейса. определение уровня в токсичных, коррозионных процессах, процессах с высоким давлением и высокой температурой.

Отрасли и приложения
Перейти на страницу

Продукты для измерения уровня
Перейти на страницу

Новости уровня

Волноводный радарный уровнемер серии

LWT теперь предлагается со связью Modbus и Levelmaster для измерения общего и/или межфазного уровня.

Наше предложение

Волноводный радар

Для высокоточных и надежных измерений даже в суровых условиях. Новая серия волноводных радаров LWT основана на наследии серии MT5000. Теперь эксперт внутри устройства!

Дополнительная информация

Магнитные уровнемеры

Магнитный уровнемер KM26, установленный более чем в 200 000 раз по всему миру, представляет собой специально разработанные решения для измерения уровня жидкости.

Дополнительная информация

Лазерные уровнемеры

Семейство бесконтактных лазерных приборов для измерения объема и уровня LLT100, LM80 и LM200 предлагает решения для точных измерений.

Дополнительная информация

Магнитострикционные датчики уровня

Запатентованная сенсорная технология продуктов ABB K-TEK позволяет использовать датчики серии LMT в наиболее сложных приложениях промышленного уровня, таких как измерение границы раздела, уровень компрессора и уровень сепаратора.

Дополнительная информация

Ультразвуковые датчики уровня и переключатели

Ультразвуковой измеритель уровня оснащен технологией переменного зазора для получения стабильных показаний в самых сложных условиях.

Дополнительная информация

Магнитные датчики уровня

Магнитные датчики уровня ABB для аварийной сигнализации и/или контроля предельного уровня могут устанавливаться на магнитный датчик уровня KM26 или на клеточный датчик уровня серии LS.

Дополнительная информация

Наши заводы

Видео с фабрики в Уорминстере

Видео Шанхайской фабрики

Видео о фабрике в Квебеке

Загрузка документов

Сервис

Обучение

Университет АББ

Информационный бюллетень

Инструменты и драйвер полевых устройств

Сервис измерительных приборов

Измерение стало проще благодаря поддержке экспертов на протяжении всего жизненного цикла

электронное обучение

Электронные учебные курсы – от базовых принципов и портфолио продуктов до ключевых областей применения

Университет АББ

Обучение продуктам, процессам, приложениям и общим технологиям.
