Ручные гильотины для резки металла

ОТСОРТИРУЙТЕ НУЖНЫЕ ДАННЫЕ, НАЖАВ НА НАЗВАНИЕ СТОЛБЦА

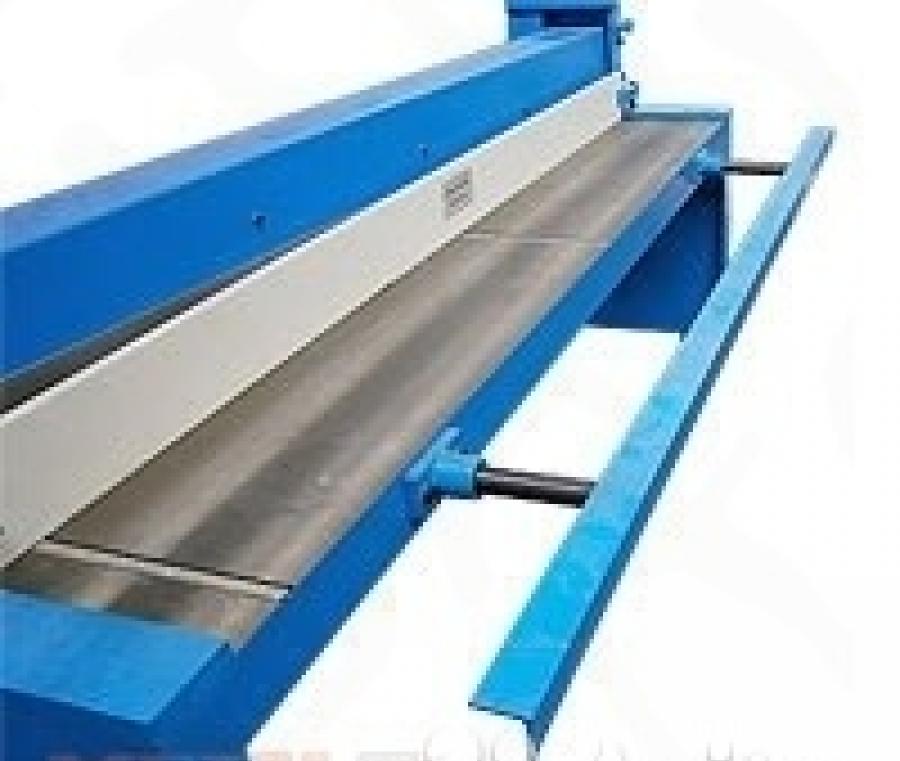

Ручные гильотинные ножницы по металлу

Работы, связанные с разрезанием листов железа, проводятся практически на всех предприятиях и в организациях, связанных с производством, ремонтом оборудования, машиностроением и другими отраслями металлообработки. Для повышения эффективности выполнения работы рекомендуется покупать гильотину для обработки листового метала. В зависимости от объемов металлических деталей, их толщины, размеров, а также объемов партии, используют различные виды гильотинных станков. Одним из наиболее простых, доступных по цене и достаточно эффективных устройств является ручная гильотина для резки металла.

Назначение гильотинных станков

Купить ручную гильотину (ножницы) целесообразно для организации рабочего места на строительной площадке, в непосредственной близости от объекта выполнения работ. Гильотина ножницы по металлу такого типа – одно из наиболее простых, надежных и эффективных агрегатов, купить их по доступной цене необходимо при резке листового металлического материала на заготовки.

Особенности конструкции гильотинных ножниц

Ручная гильотина для металлопроката – одна из разновидностей режущих устройств. Существуют также ножные, механические, электромеханические, гидравлические гильотинные станки. Каждое из этих приспособлений имеет свои преимущества и особенности использования при обработке металлических заготовок.

Конструктивно – это достаточно простое приспособление, которое, тем не менее, эффективно выполняет возложенные функции – а именно – разрезание листового железа (стали, нержавейки, цветного проката) на заготовки определенной формы и размеров. Купив данное оборудование по невысокой стоимости, Вы сможете выпускать качественную металлическую продукцию, без дополнительных затрат (аренда цеха, электроэнергия и т.п.).

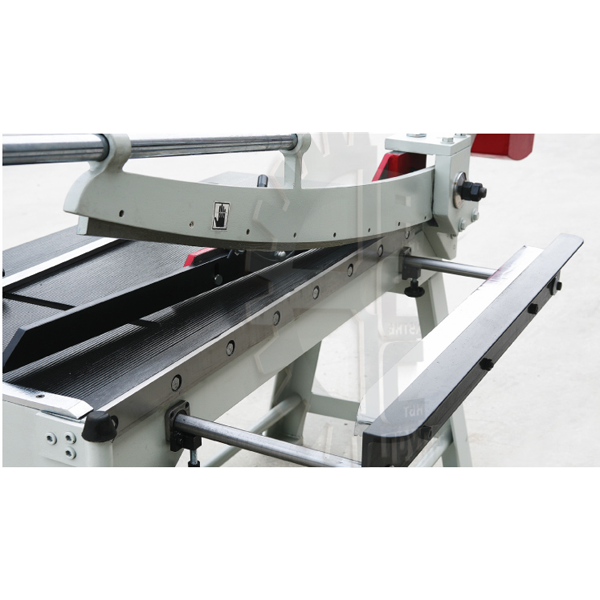

Рычажные гильотинные ножницы состоят из следующих основных элементов:

остов, станина с рабочей поверхностью определенного размера
резак верхний
резак нижний
ограничительные устройства
прижимной механизм
градуированный упор

Самый простой вид агрегатов по приемлемым ценам – гильотинные ножницы. Механизм приводится в действие с помощью мышечной силы рук. Внешне конструкция станка выделит как обычный стол, на котором закреплены резаки, а управление (укладка металлической заготовки на столешницу, нанесение разметки линии реза и, наконец, сам процесс разрезания листа) производится вручную. Принимая решение купить ручную гильотину для резки металлического листа, следует учитывать ряд особенностей:

при разрезании листового металла необходимо будет прикладывать определенное механическое усилие, которое будет увеличиваться прямо пропорционально от толщины листа и длины линии реза;
толщина обрабатываемой детали будет небольшой по сравнению другими видами станков, зато купить данный механизм можно будет по приемлемой цене;

кроме тонкой листовой стали на гильотинной станине можно обрабатывать заготовки из оргстекла, пластика, резины

Сфера применения и цена

Ручная рычажная гильотина используется как для резки металла (есть существенное ограничение по толщине), так и для ряда других плоских материалов (пластик, резина, оргстекло и пр. ). Купить ручную гильотину целесообразно при выполнении небольших по объему работ. Популярность изделия и небольшая стоимость позволяют достаточно часто встретить такую установку в личном хозяйстве домашнего мастера или в гараже у частника. Купить агрегат могут и небольшие строительные компании, занимающиеся кровельными работами. Нередко покупка режущего гильотинного оборудования данного типа осуществляется в автосервисах, ремонтных мастерских, на небольших предприятиях и в организациях, работающих в сфере ЖКХ, машиностроения, других отраслях, связанных с металлообработкой.

Купив изделие с данным приводом, появляется преимущество, так как цена ручных рычажных гильотинных ножниц для резки листового металла значительно ниже по сравнению с другими типами станков, используемых для обработки металлопроката.

Важно выбрать и купить правильный тип ножа и чтобы цена была невысокая. Именно от его прочности, надежности и долговечности будет зависеть качество разрезания или рубки листа. Как правило, используются высокопрочные сплавы стали, а в ряде случаев – ножи на основе хромовых сплавов. Наиболее распространенные размеры ножей:

длина: от 100 мм до 3,0 м
ширина: 50 – 220 мм
толщина: 10 – 120 мм

Преимущества выбора рычажных ножниц

Доступная цена ручной гильотины для металла – далеко не единственное достоинство станка, призывающее купить данное устройство. Обработка детали на таком станке происходит максимально быстро, т.к. ножницы-гильотина для резки металла обеспечивают отличную точность реза. Кроме того, раскрой листа можно проводить в любом направлении. При этом окрашенная поверхность сохраняет свою целостность в месте разреза.

Стоимость ручных гильотинных ножниц по металлу самая доступная по сравнению с другими видами аналогичных агрегатов.

Заказать станок профессионального изготовления и купить ручную гильотину для резки металла по выгодной цене можно в компании “X-Profil” – лидера по поставке современного станочного оборудования.

Таким образом, цена ручных гильотинных ножницдля резки листового металла, вполне доступная, а качество выполняемых на них изделий – идеальное. Купить станки в нашей компании «X-Profil» можно на выгодных условиях! Все доступные на сегодняшний день предложения, фотографии станков, их габаритные размеры и технические характеристики можно изучить в каталоге на сайте компании. При необходимости, уточнить характеристики продукции, стоимость, а также варианты доставки в любой город РФ и по территории Белоруссии и Казахстана можно у наших консультантов.

Обращайтесь к нам за самой выгодной покупкой ножниц!

Ручная гильотина для резки металла

Процесс изготовления металлических конструкций и изделий различного назначения неразрывно связан с необходимостью обработки металла. Иными словами, металл нужно каким-либо образом разрезать, отделять на отрезки и гнуть. Именно так создаются всевозможные изделия, конструкции, узлы и элементы.

Более того, от качества обработки металла на стадии производства напрямую зависит и само качество готовых изделий. Так что профессиональная резка металла ― это основное требование к производственному процессу. Среди оборудования наиболее востребована ручная гильотина для резки металла. Ниже можно ознакомиться с устройством, видами и другими особенностями подобной техники.

Устройство гильотины для резки металла

Гильотина, с помощью которой можно проводить обработку металла ― это единственный в своем роде вид оборудования, который может использоваться не только на крупных предприятиях и заводах, но и в условных домашних условиях. Гильотина или же, как ее еще называют, гильотинные ножницы, представляет из себя станок, состоящий из трех основных элементов – стола, ножниц и направляющей балки.

Стол, конечно же, используется для удобного размещения листов металла, балка используется для фиксации этих листов, а сам режущий элемент выполняет остальную работу. Ножи, с помощью которых производится резка листового металла, своими руками очень трудно сделать. Они изготавливаются, как правило, из титана либо высококачественных сплавов.

Режущий элемент можно лишь приобрести уже готовым, а затем самостоятельно установить его в станок. Удерживающая балка, как правило, задействуется при работе горизонтальных ножниц. Благодаря этому элементу листы металла в процессе движения ножей не будут «уходить» в сторону. Кроме того, балка защищает и сам нож от повреждения во время резки.

Помимо трех основных элементов конструкции, в гильотине также присутствуют дополнительные ― ходовые элементы, кронштейн, шатун. Все эти элементы изготавливаются из нержавеющего металла.

Простое, но эффективное устройство гильотины позволяет быстро и легко отрезать отдельные части и заготовки от любых видов металла – сортового, листового и литого. С помощью такого оборудования можно наладить как индивидуальное, так и серийное производство изделий.

Виды гильотин

Существует несколько видов гильотины для резки металла: ручная, механическая, пневматическая, гидравлическая, автоматическая и комбинированная.

Наиболее востребована ручная гильотина для резки металла и механическая. Гильотина для резки металла, вне зависимости от её типа, может иметь очень разные технические характеристики. При выборе подобного оборудования нужно внимательно отнестись к оценке именно технических возможностей моделей, а не к информации, которую производители приводят первым делом.

Классифицировать все модели гильотин для резки металла можно, в первую очередь, по методу разделения листов металла. Резка может осуществляться вертикальными и горизонтальными ножницами. На некоторых моделях гильотин можно увидеть сочетание этих двух способов. Такой тип оборудования предусматривает сначала вертикальные разрезы, а затем ― горизонтальные. Следом выполняется сгиб металла и его дальнейшая обработка.

Второй способ классификации ― по приводу, то есть, элементу, который и приводит в движение режущий элемент. Приводы бывают механическими, гидравлическими и электрическими. Последний тип привода используется, как правило, только при работе с листовым металлом. Что касается гидравлического привода, то он выполнен в виде специального цилиндра-поршня, который заполняется техническим маслом.

Элемент сжимается до максимального значения, а затем разжимается вместе с режущим ножом. Если Вам интересна резка металла в домашних условиях, то можете понять то, что гидравлическая модель будет оптимальным решением. Мощности такого привода вполне хватит для мгновенной резки листов толщиной до 70 мм.

Преимущества гильотины для резки металла

Самое явное преимущество обработки металла с помощью гильотины ― это возможность избежать термической обработки металлических листов. Работа с металлом осуществляется быстро и эффективно, оборудование гарантирует точность резки. Следующее важное преимущество ― стоимость оборудования. Гильотина по стоимости заметно обходит любые другие аппараты для резки металла. То есть, такой станок себе может позволить практически каждый, кто серьезно занимается обработкой металлических листов.

Если еще несколько десятилетий назад профессиональная резка металла могла осуществляться только в условиях производств и заводов, то в настоящее время оборудование стало максимально доступным. Современные технологии превратили технологическую фантастику в реальность, и каждое заинтересованное лицо может воспользоваться этой возможностью.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Гильотинные ножницы по металлу: виды и характеристики

Гильотинные ножницы — один из самых удобных станков для раскроя и резки металла. Существует несколько разновидностей и модификаций этого оборудования.

Резка листового и профильного металла требуется практически на всех металлообрабатывающих и машиностроительных предприятиях, от небольшой слесарной мастерской до огромного завода. Нередко приходится резать металл в домашней мастерской или непосредственно на стройплощадке. Гильотинные ножницы — один из самых удобных станков для раскроя и резки металла. Существует их несколько разновидностей и модификаций, о которых более подробно будет сказано дальше.

Резка металла на гильотине используется в случае, когда требуется изготовить детали прямолинейной конфигурации довольно большого размера — полосы, прямоугольники, треугольники со стороной от нескольких сантиметров до нескольких метров. Толщина металла находится в диапазоне 2-60 мм, заготовка по ширине может достигать 2 метров, а по длине практически неограничена.

Основные виды гильотинных ножниц

Образец немецкой гидравлической гильотины

Промышленные цеха, частные и домашние мастерские, специализирующиеся на металлообработке, оснащаются различными видами гильотинных ножниц, которые отличаются:

видом привода;
мощностью;
типом ножей;
производительностью;
максимальной толщиной разрезаемого металла;
ассортиментом проката, с которым могут работать;
размером обрабатываемого листа;
количеством выполняемых операций.

По типу привода ножницы подразделяются на:

ручные;
гидравлические;
пневматические;
электромеханические.

Гильотинные ножницы по металлу работают по принципу воздействия на металл одновременно большой силой давления и острой кромкой ножа, действующего по принципу обыкновенных ножниц. Две части ножевого устройства смещаются относительно друг друга. Зажимают между собой лист или прокат и сдвигают его соседние слои, разрезая при этом острым лезвием.

Процесс резки гильотиной соединяет в себе две операции — резку и ломание.

Хорошая гильотина для резки металла промышленного производства обеспечивает до 90% разреза и около 10% лома.

При этом рез получается ровным и практически не требует обработки. Если ножи затупились или неправильно выставлен зазор, то соотношение рез/лом изменяется и на нижней кромке возникает острый выступ — грат, который свидетельствует о низком качестве резки.

О грат можно легко порезать руки, особенно при работе с нержавеющей сталью. Одним из главных правил техники безопасности при работе с ножницами гильотинного типа является применение рукавиц из плотной ткани или с кожаными нашивками. Появление грата сигнализирует о необходимости изменения настроек или заточки ножей.

Гидравлические гильотинные ножницы

Промышленные станки для резки металла, оборудованные гидравлической системой привода, принадлежат к самым мощным и производительным разновидностям гильотин. Они предназначены для серийного или штучного производства заготовок с прямолинейными кромками из листов металла толщиной 2-20 мм с длиной реза 1-3 м.

Для больших машиностроительных компаний производятся гидравлические гильотины с возможностью резки листа шириной до 6 м и толщиной более 20 мм. Они отличаются большим весом и размерами и производятся в единичных экземплярах.

Гильотина гидравлическая развивает на ножницах усилие ≥ 400 МПа по всей длине разрезаемого листа. Станки оборудуются ножами как с прямым движением верхнего ножа по вертикальным направляющим, так и с дугообразной траекторией (консольные). Второй вариант позволяет при меньшей мощности гидравлики работать с более толстыми листами металла или сплавами повышенной прочности. Точность реза при этом не снижается.

Зазоры между ножами регулируются по специальной таблице в ручном, полуавтоматическом или автоматическом режиме. Одним из самых современных станков является гидравлическая гильотина с ЧПУ. Для ее настройки требуется минимум времени, а для переключения на производство одного из десятков видов продукции достаточно нажатия одной кнопки. Вся информация о настройках хранится в памяти станка.

Одной из главных особенностей гидравлических ножниц является их бесшумность — ножи двигаются плавно, нет ударных воздействий, характерных для пневматических и электромеханических гильотин.

Безопасность работы обеспечивается наличием фотодатчиков в зоне работы, защитными экранами и ограничителями хода подающего механизма. Возврат балки в верхнюю точку обеспечивается пружинами или газонакопительными амортизаторами.

Электромеханические гильотинные ножницы

Распространен это вид гильотин наравне с гидравлическим. Практически не отличается от гидравлической гильотины по производительности (до 60 ходов ножа в минуту) но более шумный — кривошипный механизм привода вызывает быстрое движение ножа и ударное воздействие на заготовку.

Электромеханическая гильотина

Как и гидравлическая, электромеханическая гильотина предназначена для промышленного использования в цехах, где требуется высокопроизводительная точная резка прямолинейных заготовок большого размера и толщины. Однако производятся и рубка металла на гильотине электромеханического типа и в условиях мелкосерийного и кустарного производства — для этой цели создана целая серия ножниц небольшой мощности. Они занимают немного места в мастерской и позволяют без труда резать оцинкованную листовую сталь, алюминий, медь, пластик и нержавейку толщиной до 2-3 мм.

Привод на верхнюю балку с ножом производится при помощи кривошипно-шатунного механизма на валу отбора мощности от электродвигателя, который включается нажатием педали или кнопкой. Проворачиваясь, эксцентрики передают усилие на оба конца ножевой балки, и усилие резания распределяется равномерно. В конце одного оборота вала балка возвращается в верхнее положение, и заготовка подается для следующего реза.

Оснащение электромеханических гильотин ЧПУ позволяет превратить их в одни из самых точных и производительных станков для резки и рубки металла. Они простые в обслуживании, обладают надежной кинематической схемой и дешевле гидравлических. При желании и наличии слесарной квалификации, сделать гильотинный резак с электроприводом можно самостоятельно в домашней мастерской или в условиях небольшого производства.

Пневматические гильотины

Гильотина для рубки металла с приводом, работающим от сжатого воздуха, превышает по производительности гидравлические и приблизительно равна электромеханическим. Для ее работы требуется компрессор или центральная магистраль со сжатым воздухом. Применяются пневматические гильотины в крупных металлообрабатывающих цехах для производства крупносерийных деталей.

Как и электрические и гидравлические станки, пневматические гильотинные ножницы принадлежат к стационарному типу оборудования. Они оснащаются рабочими столами большой площади, выдвижными контейнерами для сбора продукции и автоматизированными механизмами подачи. Большинство пневматических ножниц оборудуется ЧПУ — скорость работы пневматики в сочетании с электронным управлением позволяет получить большое количество деталей высокой точности за ограниченное время.

Ручная гильотина для металла

Механические гильотинные ножницы с приводом от рычага или педали — несомненно, самый распространенный вид металлорежущих станков. При ограничении по толщине обрабатываемого металла и его видам, гильотинные ножницы ручные можно встретить в каждой мастерской или цехе, где предполагается работа с листовым металлом, арматурой или профильным прокатом.

Механический гильотинный станок

Гильотинный механический резак оборудуется двумя ножами. Нижний, как и у гидравлической или электрической гильотины — неподвижный. А верхний может передвигаться по направляющим вертикально вниз, как у промышленных установок, или поворачиваться вокруг оси. Точка вращения находится на одном из концов ножевой балки, на втором — рукоятка.

Ручная гильотина механическая может оборудоваться редуктором, позволяющим развить на ноже значительное усилие, позволяющее резать листы толщиной более 1 мм толщиной и нержавеющею сталь. Гильотина ножная приводится в действие педалью, ручная — рычагом. Возможен и комбинированный привод. Мобильная гильотина для рубки металла устанавливается на любой ровной поверхности, обеспечивающей устойчивость станка, и применяется на строительных площадках, например, для резки кровельной стали или профнастила.

Во втором случае чаще всего используется гильотина ручная сабельного типа, оснащенная дугообразным ножом. Точка резания в таком случае плавно перемешается траекторией реза и не повреждает металл сложного профиля. Ручная сабельная гильотина применяется как для поперечного, так и для продольного резания заготовок из стали, алюминия, нержавейки.

Гильотинная рубка на ручных станках возможна и при работе с арматурой, уголком и профилем. Если рубка листа на гильотине возможна на всех видах станков, то мини гильотина по металлу для работы с фасонным прокатом должна быть оборудована редуктором.

Таблица характеристик гильотинных ножей

Гильотины и гильотинные ножницы для рубки металла – промышленное оборудование для резки металла

Гильотина – это станок, предназначенный для резки и рубки листового металла, стальных пластин, медного листа, фальги и т. д. толщиной от 0,2 мм до Представленный в нашей компании ассортимент пресс гильотин позволяет оснастить как мелкосерийное производство, так и производство средних и крупных серий. Мы поможем вам выбрать именно тот станок, который необходим вашему производству. Представляем лучших мировых производителей механических (ручных), электромеханических, гидравлических гильотин:

MetalMaster (Польша, Китай, Тайвань),

Schechtl(Германия),

Mazanek (Польша),

Durma (Турция).

Гильотина или гильотинные ножницы— это оборудование, применяемое для резки и раскроя металла в полосах, листах и рулонах, в поперечном и в продольном направлении. Сложно сказать, где не используется гильотина, она находит применение при производстве водосточных и вентиляционных систем, при изготовлении профнастила, элементов фасада и кровли, а также для доборных элементов и различных профилей.

Гильотина для металла применяется во всех типах производств – от простейшего, индивидуального, до серийного и крупносерийного. Чем более точно и правильно подобрана гильотинная машина, тем более высока вероятность получения точного реза, без видимых и скрытых дефектов. В случае обработки окрашенного металла защитное покрытие не деформируется. ТАПКО-М, представляет широкий модельный и брендовый ряд ПРИ ПРОДАЖЕ гильотин и гильотинных ножниц.

Видео: обзор кривошипной гильотинных ножниц металлу Metal Master ETG 1330

Видео: работа на сабельной гильотине Metal Master MTG

Видео: работа на электромеханической гильотине MAZANEK GM

Основные правила и определяющие факторы подбора станка гильотинного типа:

Задачи производства, где применяется гильотина.
Габариты металлического листа или другого материала, т. е. рабочая толщина и ширина.
Имеет ли металлический лист полимерное покрытие или же оно отсутствует.
Наличие в инструменте гидро- или электропривода.
Объёмы производства.
Производительность оборудования.

Гильотинные ножницы для рубки металла – продажа со скидкой 5%

Некоторые виды гильотин способны производить резку круглого, квадратного или углового металлопроката. Принцип действия гильотины для резки металла заключается в следующем: обрабатываемый металлический лист размещается между ножами гильотины, резка металла осуществляется за счет опускания верхнего ножа. В состав конструкции гильотины входят градуированный упор, с помощью которого производятся серийные резы, а также выдвижной подающий стол. Точность резания посредством гильотинных ножниц обеспечивается за счет прижимного механизма листа. Некоторые модели гильотин оснащаются также возвратным поддоном, куда собирается отрезанный металл.

Прежде чем купить промышленные гильотины, необходимо ознакомиться с рекомендациями ИНЖЕНЕРОВ ТАПКО-М:

Чтобы сделать точный выбор гильотины необходимо четко знать: тип производства, толщину металла, размеры листа. Для мелкосерийного или штучного производства лучше приобрести ручной станок. С укрупнением производства и увеличением толщины листа следует рассматривать группу гидравлических и электромеханических гильотин. Все гильотины – пневматические, для арматур (кроме механических) можно оснастить полезными опциями и промышленной электроникой, что значительно повысит их производительность. То есть главный критерий правильного выбора гильотины для металла и, впрочем, любого металлообрабатывающего станка – вид самого производства.

Подробную информацию о моделях данного оборудования и о ценах на гильотины готовы предоставить консультанты компании «ТАПКО-М».

Гильотины вы можете приобрести в следующих городах: Москва, Санкт-Петербург, Казань, Самара, Екатеринбург, Краснодар, Красноярск, Новосибирск, Минск . В региональных офисах компании Тапко-м. Мы всегда будем рады вашему обращению и подберем для вас оборудование по вашим запросам.

НЕОБХОДИМА КОНСУЛЬТАЦИЯ

Наши операторы ответят на любые вопросы: 8(800)555-30-72

Или оставьте свой номер телефона:

Гильотина для рубки металла – виды установок, принцип работы + Видео

Гильотина для рубки металла признается экспертами одним из самых востребованных видов оборудования, используемого во многих производственных отраслях.

1 Зачем нужна гильотина для рубки металла и арматуры?

Под гильотиной понимают специальный станок, на котором осуществляется нарезка и рубка различных металлов, кабельной бумаги, стеклоткани.
Он подходит как для больших промышленных предприятий, так и для мелких производств, отличается долговечностью, достаточно простой и по-настоящему надежной работой.
Такой станок не требует долгой подготовки металла для рубки, обеспечивает высокую скорость и качество проведения процесса.

Лезвие агрегата затачивается таким образом, чтобы после обработки на краях материала не было окалин, кромка получалась очень ровной без заусенец, заминов, зазубрин. Оптимальна гильотинная рубка для работы с несложными по контуру металлическими деталями небольшой площади и сравнительно малой толщины. При этом и большие по толщине стальные горячедеформированные и холоднокатаные листы установка соответствующей мощности раскраивает без особых проблем, гарантируя качественный вертикальный срез без скосов.

Используется такое оборудование на предприятиях, занятых изготовлением водосточных систем, профилированных листов, разнообразных профильных изделий, элементов кровли и фасада, вентиляционных систем. Широко применяется гильотина и для выполнения разнообразных работ в сфере судостроения, строительства, машиностроения. В целом использовать ее можно для выполнения раскроя любого металла и изделий из него тогда, когда не требуется вырезать отверстия и формы сложного типа.

2 Разновидности современных гильотин – выбор за вами

На сегодня потребителям предлагаются машины для рубки металлических листов и изделий трех основных видов:

гидравлические;
с электромеханическим приводом;
ручные.

Самой простой является, понятное дело, ручная гильотина. Она годится для обработки материалов, чья толщина не превышает 1 миллиметра. Большие объемы металла агрегат обработать не сможет, зато с маленькими партиями изделий справится без проблем. Именно поэтому ручные машины обычно предназначены для небольших фирм.

В разы более мощными являются агрегаты, оснащенные механическим приводом. Они разрезают без каких-либо проблем толстые горячекатаные листы стали (до 16 мм толщиной), характеризуются наличием нескольких специальных систем, существенно упрощающих и ускоряющих процесс рубки:

контроль за гидроприжимами;
комплекс поддержки;
конвейер автоматического принципа действия, предназначенный для приема обработанной металлической продукции.

А на многих крупных предприятиях на гильотины дополнительно монтируются контроллеры числового программного управления станком, которые обеспечивают простоту эксплуатации агрегата и полную безопасность его применения.

Самыми же распространенными признаются установки для рубки металла с гидравлическим приводом. Они имеют ряд достоинств:

медленное изнашивание элементов гильотины;
высокая мощность и скорость выполнения операций;
гарантия защиты оборудования от перегрузок;
малый уровень вибрации и шума при работе агрегата;
простота обслуживания (ремонт гильотины для рубки металла может не требоваться годами, если проводить необходимые профилактические работы и замену режущего инструмента на такой установке в рекомендованные сроки).

Также стоит отметить минимальную вероятность (практически нулевую) получения брака при использовании гильотинных ножниц, так как они обеспечивают точное соблюдение заданных пропорций. После гильотины изделия получаются именно с такими геометрическими размерами, которые были заданы, и с ровными краями. При этом в процессе рубки не отмечается образование металлической стружки, а значит, операцию можно смело называть экономически выгодной.

Исходя из сказанного выше, рекомендуется применять гидравлическое либо электромеханическое оборудование тем предприятиям, которые регулярно изготавливают крупные партии продукции из металла. Подобные гильотины требуют малых трудозатрат и гарантируют качественный рез.

3 Технология работы гильотинных агрегатов

Станок оборудуется двумя ножами. Один из них является неподвижным, другой совершает круговые движения. В место рубки установки металлические изделия и листы поступают с рольгангов. После этого оператор агрегата включает массивный нож гильотины, который под давлением опускается на металл в обозначенном месте и разрубает его на требуемые по техническому заданию части.

Высокое качество кромки и уникальная точность геометрических параметров процесса обеспечивается за счет применения программируемого оборудования. Если по условиям обработки требуется получить готовую продукцию с минимальным уровнем деформации, желательно подключать к гильотине контроллер ЧПУ. Он, действуя в кооперации со штатными узлами станка, дает возможность быстро и четко производить большое количество операций резки металла за короткое время.

Прижимной механизм агрегата отвечает за точность рубки. Причем процесс резки на гильотинных установках может выполняться поперечно и продольно по отношению к металлическому изделию, подаваемому для обработки на станок, под различными углами. А грамотный раскрой листов обеспечивается функционированием направляющих гильотины и режущим ножом, имеющим удлиненную форму.

Как видно из описания, технология применения гильотины весьма проста. Выгоды же от такого оборудования очевидны – “оперативный” раскрой разных по толщине металлических заготовок, малая энергоемкость операций, возможность производства серийных резов и выпуска продукции любой не особо сложной конфигурации (“косынки”, прямоугольники с разными размерами сторон изделия, стандартные полосы и так далее).

4 Популярные гильотины для рубки листов – небольшой обзор

Стоимость станков для рубки металла обусловлена конкретным их типом (понятно, что ручная гильотина всегда будет стоить дешевле аналогов с гидравлическим либо электромеханическим приводом), глубиной и толщиной реза, которые обеспечивает установка, а также тем, под каким брендом выпускается оборудование.

В России востребованностью пользуются агрегаты следующих производителей:

“MetalMaster”: гильотины нескольких серий – “MSJ”, “MG”, “MTG”, “GBR”, “MZG”, с помощью которых можно выполнять рубку и резку стали, латуни, пластика, меди, алюминия и многих других материалов. Отличное качество обработки в таких установках обеспечивается ножами из легированной высокопрочной стали, затачиваемыми с двух сторон.
“MAZANEK”: гильотины оборудованы электромеханическим приводом, отличаются повышенной эксплуатационной надежностью, точной и надежной фиксацией обрабатываемых материалов, простой регулировкой интервала между статичным и движущимся лезвием, встроенной защитой, возможность добавочного монтажа задних упоров разных размеров.
“Schechtl”: высоконадежная конструкция для рубки всевозможных твердых материалов с направляющими и подшипниками, не требующими ремонта. Эксцентрик установки, запускаемый редукторным малошумным двигателем, приводит в действие механику гильотины. А ее опорная поверхность выдвижного типа позволяет резать изделия больших размеров.

Ручная гильотина для резки металла своими руками

В гараже или на приусадебном участке может понадобиться провести резку листового металла, для чего лучшим вариантом будет ручная гильотина для резки металла своими руками. Ее изготовление – это получение простого станка, позволяющего упростить слесарные работы.

Проведение слесарных работ, связанных с обработкой металлических изделий, часто требует применения ручной гильотины для резки металла. При отсутствии подобного инструмента в силу высокой стоимости станков по металлообработке фабричного производства, простейший вариант несложно собрать своими руками.

Принцип работы гильотины

Прежде чем начинать собирать самодельную гильотину, требуется понимать принцип работы этого устройства.

Самодельная ручная гильотина

Под термином «гильотина» мастера понимают все устройства, назначением которых является резка листового металла или листов из прочих материалов. Гильотинные ножницы или обрубочные станки широко применяются в типографиях при обрезке краев бумаги или готового изделия.

Существуют ручные, механические и электрические гильотинные ножницы. В последнем случае дополнительной деталью является электрически привод, редуктор и вал. Следует помнить, что посредством гильотины удается добиваться исключительно прямых срезов, никаких вырезов применение подобного устройства не позволяет.

Изготовление гильотины своими руками

Простым вариантом, который можно сделать собственными руками, является гильотина, выполненная по принципу рычажных ножниц. Иначе она именуется сабельной. Ее назначение будет обрезка металлических листов, толщина которых не превышает 3 мм. Ее можно изготовить из подручных материалов.

Изготовление подобного простейшего станка включает несколько этапов:

Определение масштаба будущей конструкции и создание чертежа.
Проведение кинематических расчетов, требуемых для понимания силы, прикладываемой к каждой детали станка.
Распечатка всех компонентов на принтере и сбор макета будущей гильотины.
Проектирование необходимо для определения правильности осуществленных расчетов и проверки функциональности будущего механизма.
Подбор исходного материала соответствующих размеров и форм.
Вырезанные части будут выступать в роли трафарета для получения вполне работающих деталей станка.
Путем обработки углошлифмашинкой, напильником или резаком требуется добиться соответствия размеров.
Всего ручная гильотина состоит из двух ушей, рукоятки, держателя тела и самой станины.
На деталь, являющуюся телом, потребуется прикрепить два уголка с оставление необходимых зазоров.
Последовательная сборка включает крепление рукоятки посредством двух ушей к телу гильотины.
На этом этапе крепятся держатели тела, один из которых стыкуется с рукоятью.
Ножами может послужить отработавший напильник. Его потребуется разрезать и закрепит на места нахождения лезвий.
Финишная заточка производится после крепления.
Готовую гильотину требуется надежно прикрепить к поверхности верстака.

Механические самодельные ножницы

Вторым вариантом изготовления самодельной гильотины является создание механических ножниц. Эта конструкция состоит из следующих деталей:

Опорного стола для размещения заготовок.
Устойчивых стоек, выполняющих роль станины настоящего станка.
Поворотной оси, снабженной подшипниками скольжения, обеспечивающих отсутствие зазоров при работе движущихся частей.
Балки для крепления ножей. Они могут быть съемными.
Нижних неподвижных лезвий.
Рычага поворотного вида, необходимого для создания заданного усилия с целью перемещения балки с ножами при резке.
Рычаг может иметь вид широкой педали, что сократит прилагаемое усилие.
Фиксатора для металла.

Процесс сборки будет аналогичен. Она производится в последовательности составных частей. Первым делом изготавливается стол, к нему прикрепляются несущие балки. При их установке обязательным требованием является сохранение параллельности деталей относительно друг друга, потом устанавливается планка с лезвиями.

Ножи устанавливаются таким образом, чтобы соприкосновение с металлическим листом при резке происходило постепенно. Это позволит избежать поломки конструкции и деформации заготовки.

Для изготовления оптимальным является применение углеродистой стали высокой прочности с твердостью между 48 и 54 HRC. Режущая поверхность ножей затачивается под углом 85–90 градусов.

Конструктивно гильотина для резки металла представляет собой станину, на которой располагается градуированный упор, необходимый для проведения серийного реза материала. Дополнительно имеется нижнее лезвие, находящееся в зафиксированном положении и подвижное верхнее. Задняя часть представлена ограничителем, позволяющим регулировать глубину подачи материала.

Видео по теме: Ножницы по металлу своими руками

Ручные гильотины и ножницы гильотинные механические

Ручная гильотина Ttmc KHS

Данный станок является экономичным и надёжным вариантом гильотинных ножниц открытого («аллигаторного» типа).

Ручная гильотина Ttmc Q01

Простое и надежное оборудование для резки тонколистового металла, небольшой вес и простота в использовании делает данное оборудование популярным для использования непосредственно на объекте.

Гильотина ручная, ACL серии Q11

Гильотина ручная компании ACL – простое и надёжное оборудование для резки тонколистового металла. Небольшой вес гильотины и удобство в использовании делает данное оборудование популярным для использования непосредственно на объекте.

Гильотина ручная, Schechtl серии HT

Гильотины ручные серии HT – cовременное решение для ручной резки тонколистового металла. Проверенная стальная конструкция гильотины с ножевой балкой из стального профиля. Механический привод ножевой балки гильотины осуществляется через эксцентрик, который приводится в действие рукоятками управления.

Гильотинные ножницы ручные получили особую популярность благодаря своему крайне простому и надёжному механизму.

Данный вид чрезвычайно прост в эксплуатации. Инструмент позволяет сделать точную линию среза, не оставляя, при этом, вмятин или каких-либо повреждений. Данный факт позволяет использовать его для резания окрашенного или ламинированного металла. Гильотины можно встретить практически на любом производстве (от небольших цехов индивидуального выпуска изделий до крупных промышленных предприятий) благодаря хорошей производительности, простоте работы, высокому качеству и долговечности.

Так как гильотины ручные не потребляют электроэнергию, часто они встречаются непосредственно на строительных объектах. Существует всего два требования, которые необходимы для нормального функционирования – это достаточное освещение и полноценное свободное пространство, необходимое для удобной работы оператора.

Как отмечалось ранее, ручные гильотины крайне простой инструмент. Благодаря небольшому количеству движущихся механизмов, крайне редко возникает необходимость в ремонте, так как гильотинные механизмы практически не изнашиваются. Наибольшую нагрузку испытывает нож, который и режет металл.

Примечательно, что ножи для ручных гильотин стандартные, легко затачиваются и, в случае потребности, легко заменяются. Замену Вы можете осуществить самостоятельно либо обратиться в наш сервисный центр.

Стандартные параметры ножей ручных гильотин: длина варьируется от 100 до 3000 мм, ширина от 50 до 220 мм, толщина составляет от 10 до 120 мм.

Материал ножей — инструментальная сталью. Для резки сверхпрочных металлов используются специальные ножи из хромистой стали. Рама инструмента имеет устойчивую конструкцию, что позволяет прилагать для резки металла даже не значительные усилия к рычагу, без особых опасений, что станок перевернётся. Как правило, специалист-оператор пользуется сторонней помощью при резке листов больших размеров. В противном случае, если не поддерживать лист, он может прогнуться под собственным весом. В целях предотвращения данной неприятности некоторые ручные гильотины оснащены дополнительными упорами, которые поддерживают листы металла, что и позволит специалисту работать одному.

Единственный недостаток инструмента – это, в сравнении с гильотинами электромеханическими, их низкая производительность. Вместе с тем, этот недостаток покрывают надёжность, простота в эксплуатации, низкая стоимость содержания, а главное автономность от электропитания.

Vevor Ручные гильотинные ножницы для резки листового металла размером 32 дюйма X 16 – Vevor US

Характеристики и подробности

[ОТЛИЧНАЯ РЕЗКА] – Гильотинный резак по металлу может резать тонкий металл толщиной до 1,5 мм / 16 калибра. Длина кровати: 32 дюйма / 800 мм.
[ТВЕРДЫЙ СТАЛЬНАЯ КОНСТРУКЦИЯ] – Этот станок для резки листового металла толщиной 16 мм изготовлен из утолщенная сталь, надежная и долговечная.Лезвие острый и износостойкий.
[ЛЕГКИЙ ЭКСПЛУАТАЦИЯ & 800 ММ] – Имеет длинную стальную ручку, руководство резак для листового металла удобен в использовании и прост в эксплуатации. Сустав гладкий и гибкий.
[СВЕРХМОЩНЫЙ СТЕНД] – Эти настольные ножницы по металлу оснащены подставкой, которая удерживает устойчивая на полу. Его также можно легко снять.
[ШИРОКИЙ ПРИМЕНЕНИЕ] – Ножницы по металлу калибра 16 могут использоваться для резки металлических листов. и пластиковая пластина, широко используемая на строительных площадках и в других местах.

Резка металла 16-го калибра

Настольные гильотины для ножниц можно использовать для резки металлических листов толщиной 16 / 1,5 мм. Режет плавно и быстро.

800 мм Длина станины

Лезвие дугообразной формы изготовлено из утолщенной Mn-стали высокой твердости. Лезвие острое. Длина кровати: 32 дюйма / 800 мм.

Прочная и утолщенная сталь

Этот ножницы для листового металла имеют стальной каркас, устойчивый к коррозии и ржавчине.Соединение лезвия и подставки гибкое.

Эргономичная ручка

Вы можете эффективно управлять ножницами по металлу благодаря длинной и тонкой стальной ручке, удобной и нескользящей.

Съемная подставка

Гильотинные ножницы для листового металла оснащены прочной подставкой для удобного использования. Стенд также можно разобрать.

Различное применение

Гильотинные ножницы по металлу подходят для резки тонкой металлической пластины, идеально подходят для личного и промышленного использования. Гильотинные ножницы по металлу HS-800
гильотинные ножницы для листового металла поставляются с прочной стойкой и длинная прорезиненная ручка для максимального рычага. Он имеет станину длиной 32 дюйма, подходящую для резки металлического листа 16 калибра.

Отличная стрижка
Прочная стальная конструкция
Простота эксплуатации и 800 мм
Подставка для тяжелых условий эксплуатации

Содержимое упаковки: Технические характеристики

Длина кровати: 32 дюйма / 800 мм
Толщина сдвига: 16 калибр / 1.5 мм
Размер лезвия: 32 дюйма Д x 1-3 / 8 дюйма Ш
Материал лезвия: Сталь Т10
Габаритные размеры (Д x Ш x В): 41,3 x 15 x 51,1 дюйма

Содержимое упаковки

1 x ручные гильотинные ножницы

Политика доставки

Стоимость доставки

Все продукты сейчас доставляются бесплатно, часть AK, HI, PW, MH, FM, VI, MP, AS, PR, GU Государства, где удаленное место требует дополнительных сборов за доставку, без таможенных сборов.

Примечание: на время доставки влияет COVID-19, время доставки груза переносится на 3 дня! Для больших грузов (пожалуйста, обратите внимание на описание размера или фотографии размеров, на которых односторонняя длина более 108 дюймов, периметр более 165 дюймов) требуется задержка на 12 дней.

Время доставки

Мы применяем FedEx Ground, UPS Ground, SAIA, RRTS, RLCARRIERS, отправляем заказы только в пределах США, другие страны не открыты на этом сайте, вы можете перейти в магазин на нашем сайте в другой стране.

Дни ПОСТАВКИ: 1-4 рабочих дня
Время обработки: 3 рабочих дня
СУДНО СО СКЛАДА CA, TX, KY и NJ

О модификации

Как только ваш платеж будет завершен, пожалуйста, сообщите по телефону или электронной почте, если требуются какие-либо изменения, прежде чем мы отправим вашу посылку.

Клиент будет нести ответственность за все дополнительные сборы, вызванные изменением адреса, если контакт будет установлен после отправки товара.

Международный Покупка

Ввозные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Покупатель должен нести ответственность за эти расходы.

Политика возврата

На каждый продукт предоставляется 12-месячная гарантия и 30-дневная политика возврата с даты покупки.Особые обстоятельства будут четко указаны в списке.

Если вам нужно вернуть товар и получить возмещение, свяжитесь с нами, чтобы получить этикетку для бесплатной доставки и отправить его нам.

Удовлетворительная гарантия на каждую покупку

Уважаемый покупатель, пожалуйста, свяжитесь с нами, если вы не удовлетворены товаром, прежде чем подавать заявку на возврат или возврат. Оперативный обмен должен быть произведен в течение 30 дней с момента доставки в оригинальной упаковке и с подтверждением покупки у Vevor.

Пожалуйста, внимательно проверьте все после получения посылки, любые повреждения, кроме DOA (Dead-On-Arrival), не будут покрываться, если они связаны с повреждениями, нанесенными руками человека. Если ваш товар был поврежден при транспортировке или вышел из строя в течение гарантийного срока, отправьте нам электронное письмо с фотографиями или видео, чтобы показать проблему.

Все возвраты должны быть предварительно одобрены. Несанкционированные возвращения не будут приняты.
Проверьте дважды, чтобы подтвердить, что товар не работает, и свяжитесь с нашим представителем службы поддержки клиентов, сообщите нам подробную проблему и отправьте нам несколько фотографий для подтверждения.
На замененные товары предоставляется такая же гарантия, что и на возвращенные.

Если вы отправляете товар

Тщательно упакуйте товар (ы) в оригинальную упаковку.
Наклейте предложенную нами транспортную этикетку на внешний
Возврат будет обработан после того, как товар будет получен нашим складским персоналом, который будет подтвержден как неоткрытый и в хорошем состоянии.
Чтобы получить помощь по возврату, отправьте сообщение Vevor на Facebook или по адресу: support @ vevor.com.

Ручные гильотинные ножницы для резки листового металла размером 40 дюймов x 16 с подставкой – EconoSuperStore

Предложение 65, официально являющееся Законом о безопасности питьевой воды и токсичных веществ от 1986 года, представляет собой закон, который требует, чтобы потребители в Калифорнии получали предупреждения о том, что они могут подвергнуться воздействию химических веществ, которые в Калифорнии определены как вызывающие рак или репродуктивную токсичность. Предупреждения призваны помочь потребителям из Калифорнии принять информированное решение о воздействии этих химикатов на продукты, которые они используют.Калифорнийское управление по оценке рисков для здоровья в окружающей среде (OEHHA) управляет программой Proposition 65 и публикует перечисленные химические вещества, в состав которых входит более 850 химикатов. В августе 2016 года OEHHA приняло новые правила, вступившие в силу 30 августа 2018 года, которые изменяют информацию, требуемую в предупреждениях Предложения 65.

Мы предоставляем следующее предупреждение для наших продуктов:

ВНИМАНИЕ! Этот продукт содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.

Продукты

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ: Все содержит вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.

Инструменты

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ. Некоторая пыль, образующаяся при шлифовании, пилении, шлифовании, сверлении и других строительных работах, содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной системы.Вот некоторые примеры этих химикатов:

свинец из красок на свинцовой основе,
кристаллический кремнезем из кирпича, цемента и других каменных изделий, а также
мышьяк и хром из химически обработанных пиломатериалов.

Ваш риск от воздействия этих химикатов варьируется в зависимости от того, как часто вы выполняете этот вид работы. Чтобы уменьшить воздействие, работайте в хорошо проветриваемом помещении и используйте одобренное оборудование для обеспечения безопасности, например респираторы, специально разработанные для фильтрации микроскопических частиц.

Очки из свинцового хрусталя

Уровни свинца в хрустальных стаканах, продаваемых в нашем магазине для кухни и дома, соответствуют стандартам FDA. Калифорния требует следующего отдельного уведомления:

ПРЕДУПРЕЖДЕНИЕ. Употребление продуктов или напитков, которые хранились или подавались в продуктах из кристаллов свинца, подвергнет вас воздействию свинца – химического вещества, которое, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе. Это предупреждение не относится к декантерам Baccarat, флаконам, кувшинам с пробками, а также горшкам с горчицей и джемом.

Керамическая посуда

Содержание свинца в керамической посуде, продаваемой в нашем магазине кухонной и домашней утвари, соответствует стандартам FDA. В Калифорнии требуется следующее отдельное уведомление о керамической посуде на упаковке:

ПРЕДУПРЕЖДЕНИЕ. Использование этой посуды подвергнет вас воздействию свинца – химического вещества, которое, как известно в штате Калифорния, вызывает врожденные дефекты или другой вред репродуктивной системе.

Ювелирные изделия и лампы в стиле Тиффани

Калифорния требует следующего уведомления:

ВНИМАНИЕ! Этот продукт содержит свинец – химическое вещество, которое, как известно в штате Калифорния, вызывает рак и врожденные дефекты, а также другие нарушения репродуктивной системы.Вымойте руки после работы.

Шнуры электрические

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ. Провода этого продукта содержат химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы. Вымойте руки после работы.

Автомобили

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ. Автомобили содержат топливо, масла и жидкости, клеммы аккумуляторных батарей, клеммы и соответствующие аксессуары, которые содержат свинец и соединения свинца и другие химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты и другие нарушения репродуктивной функции.Эти химические вещества содержатся в транспортных средствах, их частях и принадлежностях, как новых, так и замененных. При обслуживании эти автомобили выделяют отработанное масло, отработанные жидкости, смазку, пары и твердые частицы, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты и наносят вред репродуктивной системе.

Косметические товары

Калифорния требует следующего уведомления о косметических средствах и средствах по уходу за кожей, содержащих прогестерон:

ВНИМАНИЕ! Этот продукт содержит прогестерон – химическое вещество, которое, как известно в штате Калифорния, вызывает рак.Перед использованием этого продукта проконсультируйтесь с врачом.

Свежие фрукты, орехи и овощи

Калифорния требует следующего уведомления:

ВНИМАНИЕ! Этот продукт может содержать химическое вещество, которое, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другие нарушения репродуктивной системы.

Алкогольные напитки, включая, без ограничений, пиво, солод, напитки, вино и крепкие спиртные напитки

Калифорния требует следующего уведомления:

ПРЕДУПРЕЖДЕНИЕ: употребление дистиллированных спиртных напитков, пива, холодильников, вина и других алкогольных напитков может повысить риск рака, а во время беременности – вызвать врожденные дефекты.

Консервы и напитки в бутылках

Калифорния требует следующего уведомления:

ВНИМАНИЕ! Многие банки для пищевых продуктов и напитков имеют подкладку, содержащую бисфенол А (BPA), химическое вещество, которое, как известно в штате Калифорния, наносит вред женской репродуктивной системе. Крышки банок и крышки бутылок также могут содержать BPA. Вы можете подвергнуться воздействию BPA, когда потребляете продукты или напитки, упакованные в эти контейнеры. Для получения дополнительной информации посетите: www.P65Warnings.ca.gov/BPA.

Кофе и некоторые жареные орехи, выпечка и закуски

Калифорния требует следующего уведомления:

ВНИМАНИЕ! В кофе и некоторых жареных орехах, выпечке и закусках, таких как чипсы, известны химические вещества, которые в штате Калифорния вызывают рак и врожденные дефекты или другие нарушения репродуктивной системы, включая акриламид. Акриламид не добавляется в эти продукты, а является естественным результатом процесса обжарки, выпечки или приготовления.FDA не советовало людям отказываться от жареных, жареных или запеченных продуктов. Для получения дополнительной информации о взглядах FDA посетите сайт www.fda.gov.

Ручные гильотинные ножницы Kaka 20×16, ножницы для резки листового металла с использованием – KANG INDUSTRIAL PTY LTD

KAKA HS-500 Описание

Ручные гильотинные ножницы KAKA HS-500 – это ручное управление и простое управление . Он особенно полезен в для резки тонких пластин .Эти гильотинные ножницы подходят для резки металлических и пластиковых листов .

Также стоит отметить, что ножи изготовлены из закаленной инструментальной стали.

HS-500 Характеристики

1. Резка тонкого металла толщиной до 1,5 мм / калибр 16

2. Легкая модель, простая в эксплуатации, полезная для строительных работ

3. Поставляется с подставкой, но может использоваться как подставка или настольная версия

4.В качестве ориентира зажим можно закрепить в U-образном уголке

Технические характеристики

Арт.	172107	172108	172109
Модель	HS-500	HS-800	HS-1000
Ширина кровати (мм)	500	800	1000
Максимальная S Толщина слуха (мм)	1.5	1,5	1,5
Упаковка S ize (MM)	77X27X42	112X28X54	138X28X54
Вес упаковки (кг)	37/40	46/60	57/75

Дешевые ручные гильотинные ножницы, найдите специальные предложения на ручные гильотинные ножницы на сайте Alibaba.com

Дешевые ручные гильотинные ножницы, найдите специальные предложения на ручные гильотинные ножницы на сайте Alibaba.com На главную ›(116278 результатов)

1HS-500 Ручные гильотинные ножницы для резки металлических пластин с подставкой

219.0

Erie Tools Replacement Spring for 20 дюймов x Гильотинные ножницы 16 дюймов и 32 дюймов x 16 дюймов

29,99

Выходное отверстие M2 32 дюйма x 16 Ножницы для резки листового металла с ручным калибром Гильотинные ножницы с подставкой

549,99

Ручные гильотинные ножницы KAKA Industrial HS-800, 30 дюймов, Фреза для резки листового металла 16 калибра с подставкой

499.99

Нож гильотинных ножниц и ножницы для ножниц

550,0 $

РУЧКА регулировки держателя бумаги Hfs (R), замена для ручной гильотинной машины для обрезки бумаги 12 дюймов и 17 дюймов

8,99

Baileigh MPS-3 Cast Железные многоцелевые ручные ножницы для листового металла без горения, емкость 0,118 дюйма

217,91

Erie Tools Настольные ручные ручные ножницы 12 дюймов для настольного монтажа для резки листового металла, арматуры и круглого материала

199.99

Ручные гильотинные ножницы для резки листового металла размером 20 дюймов x 16 с подставкой

309,99 $

Ручные гильотинные ножницы размером 40 дюймов x 16 с подставкой

549,99 $

FORMAX Cut-True 15M Ручной гильотинный резак, максимальная ширина резки 16,9 дюйма, максимальная высота стопки бумаги 2,15 дюйма, узкий разрез 1,38 дюйма, светодиодная линия лазерной резки, предохранительный инструмент для смены лезвия, ручная ручка

1542,0

FORMAX Cut-True 13M Настольный ручной гильотинный резак, Ручка ручного рычага, 14.Максимальная ширина резки 5 дюймов, максимальная высота стопки бумаги 5/8 дюйма, узкий разрез 1,58 дюйма, светодиодная линия лазерной резки, ручки для смены лезвия

649,47

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения
Получите расценки по индивидуальным запросам
Позвольте подходящим поставщикам найти вас
Заключите сделку одним щелчком мыши
Настройка обработки Apperal
1000 фабрик могут процитировать для вас
Быстрый ответ ставка
100% гарантия доставки

Гильотинные ножницы Malco FCC6 для простой резки ламинатных полов

231.27

KAKA Industrial HS-5 5-дюймовые ножницы для листового металла, прочная конструкция Монтажные ножницы по металлу, высокоточные ручные ручные ножницы

92,99

Kaka Industrial HS-6 6-дюймовые ножницы для листового металла, тяжелая стальная рама , Тип монтажа Ножницы по металлу, Высокоточные ручные ножницы с ручным приводом

99,99

Гильотинные ножницы 40 дюймов x 16 для резки листового металла

647,77

ГИЛЬОТИНОВЫЕ НОЖНИЦЫ 4 дюйма от Pepe Tools.Сделано в США

499,0

Kaka Industrial HS-8 8-дюймовые ножницы для листового металла, прочная стальная рама, монтажный тип ножницы для металла с длинными ручками, высокоточные ручные ножницы для листового металла

499,99

высокое качество и низкая цена гильотинные ножницы для ножниц

550,0

KAKA 8 “MINI 8-дюймовая комбинация ручных мини-ножниц и тормозов, миниатюрная компактная комбинация ручных тормозов и ножниц для листового металла

209.99

TSC1010 ручные гильотинные ножницы ручные ножницы ручные механические ножницы

US $ 1099.00 / шт

KAKA Industrial HS-12 12-дюймовые ножницы для листового металла, прочная стальная рама, монтажные ножницы по металлу, высокоточные ручные ножницы для листового металла

259,99

Ручные гильотинные ножницы KHS1250 Ручные ножницы ручные ножницы

1199 долларов США / кусок

800 * 1,5 ручные гильотинные ножницы ручные ножницы ручные ножницы ручные ножницы продажа

115 долларов США.00 / шт.

PacTool International SS211 Ручные ножницы для цементации волокон

197,0

Портативные настольные ручные ножницы до 1,25 дюйма 32 мм для резки металлического листа, круглой стали и плоского прутка

309,99

Ручной гильотинный резак для бумаги

1595.0

Shear Tech MJ-1000 Automatic Check Jogger, беговой лоток вмещает до 250 чеков, очень маленький размер (2,8 дюйма (ширина), 6,4 дюйма (высота), 7,4 дюйма (глубина), одно касание, автоматическое, управление по таймеру , Автоматический или ручной контроль времени толчкового режима

349.00

Ручные гильотинные ножницы KHS1000 Ручные ножницы ручные механические ножницы

US $ 1099.00 / шт

Машинные гильотинные ножницы KHS1000 мм ручная резка Электронные ручные ножницы

US $ 1040.00 / шт

Вас также могут заинтересовать:

Примечание. Статьи, изображения, новости, мнения, видео или информация, размещенные на этой веб-странице (за исключением всей интеллектуальной собственности, принадлежащей Alibaba Group на этой веб-странице), загружаются зарегистрированными членами Alibaba.Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: [email protected].

РУЧНОЙ НОЖНИЦ ДЛЯ РЕЗКИ МЕТАЛЛА ГИЛЬОТИНА

ПРОФЕССИОНАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ ДЛЯ РУЧНЫХ НОЖНИЦ

Номера деталей: 0909

Характеристики:

1. Лучше всего подходит для резки листового металла, круглой стали и полосового проката

2. Регулируемый рабочий прижим

3. Изогнутое верхнее лезвие позволяет без усилий резать по всему ходу

4.Тяжелая стальная рама

5. Длинная стальная ручка для дополнительного рычага

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длина лезвия (мм) 8 ”

Диаметр (мм) Листовая сталь 6,0

Стальной плоский 70 × 6

Круглая сталь 13

Размер упаковки (см) 50x16x45

N.W. / Г.В. (кг) 17/19

12 месяцев гарантии (применяются положения и условия, зарегистрируйтесь в течение 30 дней на http://metztools.com/warranty_registration-htm)

Информация о доставке

Почтовая оплата 5 фунтов стерлингов.99 на материковую часть Великобритании

 Вся наша продукция есть на складе и отправлена.
в тот же день, если заказ размещен до 16:00. Заказы, размещенные за
выходные отправляются в понедельник (за исключением государственных праздников).
Мы обеспечиваем отслеживание доставки в течение 24 или 48 часов, пожалуйста, предоставьте нам
на номер мобильного телефона, чтобы информация о доставке могла быть отправлена на
вы направляете, как только ваша покупка будет отправлена.

У нас действует политика возврата за 14 дней

У нас действует политика возврата в течение 14 дней.
Если у вас возникнут проблемы с покупкой, пожалуйста, позвоните нам прямо сейчас по телефону 01427 611 717 в любое время перед отправкой по электронной почте.
14-дневная гарантия спокойствия – если вас что-то не устраивает, просто отправьте товар обратно в его первоначальном состоянии для повторной продажи вместе со всеми

Его упаковка, и мы вернем вам деньги без учета почтовых расходов.

Если почтовые расходы на товар были бесплатными, из возмещения будет вычтено 10 фунтов стерлингов. Обратите внимание, что покупатель несет ответственность за возврат почтовых расходов

Независимо от причины возврата. О любых повреждениях предмета необходимо сообщить водителю во время доставки, вы можете попросить водителя подождать

Пока вы открываете коробку, чтобы убедиться, что стекло и т. Д. В порядке (не разбито), у вас будет всего несколько секунд, чтобы проверить это.Судоходная компания do

Не принимаем никаких претензий о возмещении ущерба, если о повреждении не было сообщено водителю во время доставки. Мы не сможем оформить возврат или

Получите замену, если водителю не сообщили о повреждении во время доставки. Спасибо за сотрудничество в этом вопросе

Процесс резки металла Плюсы и минусы

Подходит ли резка для резки простых форм?

Для простой резки металлических деталей процесс резки металла является очень заманчивым вариантом.Это быстро. Это просто. Это дешево.

Однако важно понимать преимущества и недостатки процесса резки металла – или любого метода точной резки металла, который вы могли бы рассмотреть, – чтобы вы могли оценить, насколько он соответствует вашим потребностям и приоритетам.

Подходит для простых форм, но не всегда

В основном, резка заключается в том, что движущееся лезвие прикладывает давление и толкает заготовку к неподвижному лезвию. Этот процесс резки металла (также обычно называемый высечкой или многослайдингом) может быть идеальным выбором для быстрой и недорогой резки деталей простой формы.

Например, предположим, что вы хотите вырезать простой шарнирный штифт из твердой проволоки из низкоуглеродистой (не нержавеющей) стали диаметром 0,060 дюйма (1,5 мм). В процессе резки металла можно получить короткие детали из непрерывного рулона, что дает вам более низкую цену за деталь, чем другие методы. Поскольку при резке проволоки нет риска раздавливания, резка будет работать нормально, если допустим некоторый уровень деформации.

С другой стороны, предположим, что вам нужны экструдированные толстостенные трубы для водопровода, систем отопления, вентиляции и кондиционирования воздуха и других труб.Здесь инструменты для резки металла могут легко повредить экструдированный профиль, что делает резку менее желательным вариантом.

Преимущества процесса резки металла

Сдвиговая резка выполняет резку по прямой линии без образования стружки, сжигания или плавления материала. Это позволяет процессу хорошо работать с наиболее мягкими металлами, такими как алюминий, латунь, бронза и мягкая (низкоуглеродистая) сталь.

Процесс резки металла может использоваться практически с деталями любого диаметра и особенно рентабелен для высокопроизводительных операций, производящих тысячи деталей в час.В станках для резки металла лезвия можно устанавливать под углом, чтобы уменьшить усилие сдвига, необходимое для резки.

Возможно, самым большим преимуществом резки является то, что она дает минимальный пропил или его отсутствие практически без потери материала. Для такого применения, как резка стержня, типичный допуск составляет ± 0,005 (0,127 мм).

Заметные недостатки стрижки

Несмотря на свои «плюсы», процесс резки металла имеет и ряд заметных недостатков.

Сдвиг не идеален для более твердых металлов. Например, использование процесса резки вольфрама – просто плохая идея. Поскольку вольфрам чрезвычайно твердый и часто хрупкий, он может вызвать расслоение или растрескивание вольфрамовой детали, а также значительный износ самого инструмента.

Хотя процесс резки металла может использоваться для различных диаметров и часто является экономически эффективным для крупномасштабных операций, резка не идеальна для отрезков длиной менее 0,125 дюйма (3,175 мм).

Кроме того, резка металла не может считаться резкой без заусенцев. Это связано с тем, что сила самого срезающего действия часто создает заусенцы и деформацию концов. В результате резка может быть не лучшим выбором для применений, где требуется чистая торцевая отделка.

Степень деформации, возникающей при резке металла, зависит не только от силы удара лезвия о заготовку. Это также зависит от площади зазора или расстояния между лезвиями.Зазор обычно составляет от 5% до 40% от общей толщины металла; опять же, это также зависит от вида металла, подвергаемого резке.

Для больших диаметров с большим зазором могут также возникнуть сильные заусенцы, если детали скручиваются или не закрепляются надежно на месте во время резки.

Для резки тонких труб процесс резки не позволяет легко установить оправку на место. Это приводит к отсечке без опоры, что может привести к раздавливанию трубы.В некоторых случаях оправка может быть «плавающей» для поддержки внутреннего диаметра трубы. Однако этот метод несовершенен и часто приводит к неточности концентричности или конечной отделки. Это особенно верно для небольших внутренних диаметров, таких как те, которые требуются для капиллярных трубок.

Как определиться?

Решение о том, является ли резка металла вашим лучшим вариантом резки, требует глубокого понимания вашей уникальной области применения и ее конкретных параметров. Чтобы сделать лучший выбор, необходимо также понимать различные методы резки металла.

Чем отличается процесс резки металла от других методов прецизионной резки металла? Продолжаем читать, чтобы узнать больше.

Гидравлические гильотинные ножницы

Руководство по эксплуатации

Предупреждение!

При использовании гидравлических гильотинных ножниц всегда следует соблюдать основные меры безопасности, чтобы снизить риск возгорания, поражения электрическим током и травм.

Прочтите все инструкции перед тем, как приступить к работе с этой резальной машиной, и сохраните эти инструкции.

Оператор должен знать о конструкции и характеристиках машины и должен внимательно прочитать соответствующие предписания и требования в Руководстве по эксплуатации перед началом работы. Если на машине работает более одного человека, продюсер должен взять на себя ответственность за продюсирование!
Не запускайте тренажер, когда в него входят руки или другие части тела.
Запрещается вводить руки между верхним и нижним штампами во избежание несчастных случаев!
Добавьте смазку в соответствии со схемой смазки.
Держите гильотинные ножницы и землю вокруг в чистоте и изолируйте линии! Особенно держите рабочее место в чистоте, избегайте попадания чего-либо между лезвиями, что приведет к несчастному случаю!
Обычно проверяйте все части машины; убедитесь, что нет скрытой опасности!
Максимальное рабочее давление составляет 23 МПа: оно было отрегулировано перед отправкой с завода, пользователь может отрегулировать его в соответствии с реальной ситуацией.
Открытие электрического шкафа неуполномоченным обслуживающим персоналом запрещено! Перед открытием дверцы электрического шкафа убедитесь, что выключатель питания находится в положении ВЫКЛ!
Этот знак и инструкцию по эксплуатации не удалять!

ВВЕДЕНИЕ

Мы рекомендуем всем пользователям и операторам внимательно прочитать это руководство по эксплуатации перед использованием машины.

Это руководство предназначено для специализированного и квалифицированного персонала. Он поставляется со схемами и всей документацией, необходимой для подъема, перемещения и размещения машины, а также инструкциями по безопасному использованию и обслуживанию этой машины.

Вся содержащаяся здесь информация верна на момент печати.

Однако наша компания оставляет за собой право изменять и улучшать технические характеристики без предварительного уведомления.

Этот аппарат должен быть правильно установлен в соответствии с инструкциями; Для поддержания хорошей производительности необходимо проводить регулярный осмотр и добросовестное техническое обслуживание.

Любое неправильное и безответственное использование может нанести непоправимый ущерб машине и свести на нет меры безопасности оператора.

Мы не несем ответственности за ненадлежащее обслуживание, модификации или подключения, выполненные неуполномоченным персоналом.

Мы рекомендуем всем пользователям прочитать и понять это руководство перед использованием гидравлических ножниц для листового металла.

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ Гильотинных ножниц

Проверенные качество и производительность.
Прочная конструкция рамы для долгой эксплуатации.
Гидравлическая система с моноблоком для минимального количества работ по трубопроводу с меньшей вероятностью утечки.
Гидравлическая система с двумя насосами обеспечивает высокую скорость и независимую резку, а также регулируемое прижимное усилие.
Стандартная встроенная гидравлическая защита от перегрузки.
Подсветка для резки.
Быстрая и точная регулировка зазора лезвия с указанием толщины материала для хорошего реза.
Гидроэлектрическая регулировка для настройки переднего угла для минимальной деформации и максимальной толщины разрезаемого листа.
Качественное режущее лезвие из высокохромистого, высокоуглеродистого быстрорежущего материала D2 по всей длине, четырехстороннее U.К. производитель.
Стандартный моторизованный задний упор, ход 750 мм со считыванием и точной регулировкой маховичком.
Качественный электрический компонент со встроенной защитой двигателя от перегрузки.
Квадратный рычаг 1000 мм со шкалой и исчезающим упором.
Масляный бак залит, готов к работе.
Набор ручного инструмента для обслуживания.

Гидравлические гильотинные ножницы УСТАНОВКА

Упаковка / отгрузка гильотинных ножниц

Все машины, отправляемые с завода, упакованы прямоугольной рукоятью и ножной панелью, привязанными к цевью.Сумка с рабочими ручными инструментами и руководством по эксплуатации запирается внутри электрического щита.

Все открытые поверхности машины покрыты антикоррозийным покрытием, легко удаляемым керосином или растворителем.

Подъем гильотинных ножниц

Используйте только одобренный и безопасный трос для подъема этой машины с двух точек подъема, которые расположены на обеих боковых рамах машины.

Все наши ножницы могут свободно стоять. Однако следует использовать железобетонный пол хорошего качества с минимальной толщиной 150 мм.

Эту машину необходимо выровнять, чтобы обеспечить хороший рез. Выравнивание осуществляется путем размещения хорошего выравнивающего калибра в зоне прижима пластины. Всегда заранее подготовить пять частей опорной плиты (размер 150 х 150 х 9 мм, минимальные) ниже машины основы для предотвращения выравнивания винта рыть в бетонном пол.

По завершении выравнивания цементная смесь должна быть заполнена под ножками и вокруг них для сохранения правильного выровненного положения.

Перед включением электропитания убедитесь, что местный источник питания подходит для данной машины.Подключите кабель питания к нижнему левому краю электрической панели к R.S.T.E. Терминал.

Некоторым гильотинным ножницам может потребоваться N (нейтральный) провод.

ОБОРУДОВАНИЕ СТАНДАРТНОЕ УСТРОЙСТВО УПРАВЛЕНИЯ

Автоматический / ручной режим

Кнопка пуска	Для запуска основного двигателя и цепи управления
Кнопка останова	Для остановки основного двигателя и цепи управления
Выбор рабочего режима
Селекторный переключатель	В автоматическом режиме: – Возможность регулировки угла наклона – Возможность моторизованного заднего упора – Можно управлять только ножной педалью В ручном режиме: – Регулировка угла наклона нет- Функционирует – Задний упор с электроприводом не работает – Управляйте подъемом и опусканием верхнего держателя ножа с помощью кнопки «↑» или «↓»
Ножная педаль	Нажмите для управления режущим ножом и отпустите, чтобы подняться вверх подъем держателя лезвия в режиме АВТО.
Подсветка	Рабочее освещение для освещения области режущего лезвия, работающее от однофазного источника питания при 220 В, 50 Гц.

ЗАПУСК ГИЛЬОТИНОВОЙ СТАНОЧКИ

Подготовка гидравлических ножниц

Снимите квадратный рычаг и ножную педаль из области цевья. Установите квадратный рычаг с левой стороны (рядом с электрической панелью), прикрутив болтами к столу стригального станка и двум боковым отверстиям.

ЗАПУСК НОЖНОГО СТАНКА

Нажмите кнопку «ПУСК» и отпустите.
Загорается световой индикатор «Двигатель включен».
Переведите переключатель режимов из MAN в положение AUTO.
Верхний держатель ножа поднимется через несколько секунд.
Если нет, это означает, что двигатель вращается в неправильном направлении. Выключите питание, реверс снова запустит двигатель, любой из двух фазных проводов.
Верхний держатель ножа поднимется и остановится при ударе концевого выключателя L / S 2.

РЕГУЛИРОВКА УГЛА ГРАБЛИ

Переведите селекторный переключатель в режим «АВТО». Регулировка переднего угла работает только в этом режиме.
Нажмите “угол +” верхний держатель лезвия должен подняться на 3 градуса (три лампочки должны загореться) и остановиться при нажатии концевого выключателя L / S 7.
Нажмите “угол +” верхний держатель лезвия должен опуститься на 1 градус свет должен загореться) и остановиться при нажатии концевого выключателя L / S 5.

Вышеупомянутое подтверждает, что система регулировки переднего угла работает нормально

НАСТРОЙКА КВАДРАТНОГО рычага

Запускает двигатель и остается включенным. Автоматический режим.
Нажимайте кнопку «угол -» до тех пор, пока передний угол не уменьшится до 1 градуса, и остановитесь, нажав концевой выключатель L / S 5.
Переведите селекторный переключатель в режим «MAN».
Нажмите ‘↓’, верхнее лезвие опустится и перехватит нижнее лезвие. Убедитесь, что точка перехвата находится на расстоянии примерно 300–400 мм от начала реза (LHS).
Используйте хороший трехгранник, чтобы измерить верхнее лезвие, чтобы установить перпендикулярность квадратного рычага двумя боковыми болтами и гайками.

РЕГУЛИРОВКА ЗАЗОРА ЛЕЗВИЯ

В задней части стригального станка есть два уровня регулировки зазора лезвия с обеих сторон станка, оба с указанием толщины листа.
На заводе-изготовителе они устанавливаются в самое нижнее положение при поставке станков, что подходит для резки листовой мягкой стали толщиной от 5 до 6 мм (1/4 дюйма).
Попробуйте установить другие настройки, потянув за фиксирующую втулку, затем поднимите вверх до положения 1 мм.
Было бы тяжелее поставить в верхнее положение (1 мм), чем в нижнее положение (6 мм) из-за натяжения пружинного стакана. Обе стороны регулировки зазора лезвия настроены на заводе и должны иметь примерно одинаковое натяжение.

МОТОРИЗОВАННАЯ ЗАДНЯЯ ПРОБКА

Переведите селекторный переключатель в режим АВТО, моторизованный задний упор работает только в этом режиме.
Показания моторизованного заднего упора точно настроены на заводе и должны соответствовать измеренному расстоянию от заднего упора до режущей кромки.
Нажмите кнопку «+», чтобы переместить измерительную планку назад, показания увеличиваются и останавливаются при нажатии концевого выключателя максимального хода L / S 3.
Нажмите кнопку «-», чтобы вернуть измерительную линейку вперед, показание уменьшается и останавливается при нажатии концевого выключателя минимального хода L / S 4.
Параллельность заднего упора устанавливается на заводе, однако при необходимости его можно откалибровать.
Отведите назад упор для удаления антикоррозионного покрытия перед резкой.

ЗАЗОР ЛЕЗВИЯ

Таблица зазоров лезвия

0.05 мм

Быстрая установка лезвия	C л e Толщина 0003	л ade	C л e arance
Верхнее положение	1-2 мм	(от 1/24 ” до 1/12 ’72)	(0,002 дюйма)
2-я позиция	от 3 до 4,5 мм	(от 1/8 дюйма до 3/16 дюйма)	0,3 мм	(0,012 дюйма)
Наименьшее положение	от 5 до 6,5 мм	(от 5/24 дюйма до 13/48 дюйма)	0,6 мм	(0,023 дюйма)

Проверка максимального зазора
Установите рычаг зазора лезвия в нижнее положение.
Установите передний угол на 3 градуса в режиме «АВТО».
Переключите селектор в режим «MAN».
Нажмите кнопку «↓», чтобы опустить верхний держатель лезвия так, чтобы верхняя и нижняя точки пересечения лезвия находились непосредственно перед концом лезвия (RHS)
Используйте щуп для проверки зазора в точке захвата, он должен быть на 0,6 мм (0,023 дюйма)
Нажмите кнопку «↑», чтобы поднять верхний держатель лезвия до точки пересечения непосредственно перед началом резки
Используйте щуп для проверки, он должен быть на 0,6 мм (0,023 дюйма)
Проверка для минимального зазора
Переключите селекторный переключатель в режим «MAN».
Убедитесь, что рычаги быстрого зазора лезвия установлены во 2-м положении (3 мм). Нажимайте кнопку «↓», пока верхний держатель лезвия не переместится в самое нижнее положение.
Переведите рычаги быстрого зазора лезвия в верхнее положение (1 мм). Нажимайте кнопку «↑» до точки пересечения в конце реза.
Выполните измерение с помощью щупа, он должен быть 0,05 мм (0,002 дюйма). Нажимайте кнопку «↑» до точки пересечения в начале реза, снимите измерение, оно должно быть 0,05 мм (0,002 дюйма).
Внимание

Только опытный и квалифицированный персонал должен иметь право выполнять проверку зазора лезвия.

Рекомендуется, чтобы два человека работали вместе. Задний упор должен быть установлен назад (максимально наружу).

Следует проявлять особую осторожность при установке / проверке зазора между ножами, в противном случае это может привести к чрезмерному повреждению ножа или травмам персонала.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Смазка и гидравлическое масло

В этой гильотинной машине используется гидравлическое масло класса 68, доливайте или заменяйте его только маслом той же марки, как указано ниже:

ESSO NUTO H68

MOBIL-DTE OIL 26

SHELL-TELLUS S68

TOTAL-AZOLLA 68

Программа смазки

Замена масла после первых 15 часов работы.Все масло должно быть отделено от масляного бака, чтобы исключить все загрязнения, которые могли попасть во время сборки.
Масляный фильтр необходимо заменить. Используйте масляный фильтр той же марки.
Впоследствии следует менять масло каждые 5000 рабочих часов.
Смазывайте все точки масленки каждые две недели. Они находятся на узле заднего упора.

Калибровка заднего упора

Задний упор откалиброван правильно на нашем заводе.Но при необходимости его можно откалибровать. Ниже описывается метод регулировки параллельности заднего упора.

Всегда ослабляйте винт M14 перед любой регулировкой.
Чтобы уменьшить размерный винт заднего упора в винте M8, затем затяните два винта M6.
Для увеличения размера заднего упора выверните два винта M6, затем затяните винт M8.
Затяните винты M14 после завершения калибровки.

Замена ножа ножниц

Верхние и нижние ножи идентичны и взаимозаменяемы.Всегда устанавливайте зазор между лезвиями в наибольшее (нижнее положение).

Переведите ножницы в режим «AUTO» и отсоедините провода «F» и «S» от клеммной колодки. Это сделано для предотвращения любой нежелательной команды резания при работе с ним.

ВЫКЛ. Снимите сначала нижнее лезвие, затем верхнее лезвие. Ослабьте все маленькие установочные винты на верхнем держателе лезвия.

Очистите ножи и корпус ножа / сиденье. Сначала закрепите задний верхний нож, затем нижний.

Затяните небольшой установочный винт на верхнем держателе лезвия, если необходимо, чтобы уменьшить зазор между лезвиями.

Не забудьте проверить минимальный зазор, при необходимости отрегулируйте небольшой установочный винт, чтобы закрыть лезвия.

Не забудьте вернуть провода «F» и «S» в исходное положение перед тем, как вернуть машину в рабочее состояние.

ВНИМАНИЕ: Для выполнения этой работы всегда привлекайте квалифицированный и опытный персонал, в противном случае возможно повреждение ножей / станка или травмы персонала.

Нож ножницы прямоугольной формы с четырьмя режущими кромками. Только после того, как все четыре лезвия израсходованы, нужно переточить лезвие.

ПОМНИТЕ: Отшлифуйте только толщину, а не высоту лезвия.

Может потребоваться закрыть верхний держатель ножа винтом натяжного болта в результате потери толщины стачивания ножей. (рядом с рычагом быстрого клиренса).

РАБОЧАЯ СИСТЕМА

Гидравлическая система (См. Гидравлический контур – Рис. 9.1 (b))

Когда ножная педаль нажата и удерживается там, клапан C и клапан D срабатывают, и зажимы пластин опускаются.
Реле давления приводит в действие клапан B, чтобы подавать питание, и верхний нож опускается для резки материала.
В конце хода или при отпускании ножной лопасти в любой точке разреза, клапан A, клапан D и клапан G активируются, и верхняя ножка поднимается до T.D.C. и готовы к началу следующей резки.
Для увеличения переднего угла на клапан D и клапан F подается напряжение.
Для уменьшения переднего угла на клапан D и клапан E подается напряжение.

Электрическая система

В автоматическом режиме контактор R4 активируется в состоянии покоя.
Контактор R1 зажимает управляющую пластину и опускает лезвие, когда педаль нажата и удерживается в этом положении.
Отпустите педаль для хода вверх, контактор R2 должен сработать.
Контактор R3 (антиповторный) находится под напряжением до тех пор, пока ножная лопатка нажата во время подъема верхнего лезвия, чтобы предотвратить второй ход верхнего лезвия.
Контактор A1 предназначен для отвода упора от режущей кромки.
Контактор A2 предназначен для перемещения заднего упора к режущей кромке.

Задний упор с электроприводом

Задний упор служит в качестве измерителя. Когда пластина, которую нужно разрезать, проталкивается в ножницы, она останавливается калибровочной планкой.
Мы можем перемещать измерительную планку с помощью механического или ручного колесика. В обоих случаях она перемещается одной парой точных ходовых винтов.
В станке серии RAS показание находится перед станком, с шагом 0,1 мм.
Штанга обратного упора может быть отрегулирована по прямолинейности.Его можно выровнять, установив болты и контрболты, расположенные в самой штанге.
Смазывать необходимо равномерно-еженедельно.

ГИДРАВЛИЧЕСКИЕ НОЖНИЦЫ УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Ножницы не запускаются

Проверьте подачу питания
Убедитесь, что аварийный останов отключен.
Проверить предохранитель – 3 x 32 A, 1 x 10 A и 1 x 6 A все еще не сработаны.
Проверьте выход трансформатора

Режущий станок не режет

Убедитесь, что селектор находится в автоматическом режиме.
Убедитесь, что концевой выключатель L / S 2 включен.
Убедитесь, что двигатель вращается правильно.
Убедитесь, что трос педали не поврежден.
Убедитесь, что микровыключатель внутри ножной лопатки работает.

Дребезжание поршня при ходе вниз

Давление настройки противовеса слишком высокое
Просто отпустите установочный винт, чтобы уменьшить настройку Микровыключатель внутри ножной лопатки не поврежден.
Кабели ножных лопаток могут быть закорочены друг с другом.

Предохранитель F2, 10A Предохранитель

Неисправность трансформаторов, замените

Предохранитель F3, 6A Предохранитель

Неисправные выпрямители, замените.

Зажим пластины опускается, но верхний держатель лезвия не работает

Реле давления не работает.
Возможно, оборван провод к реле давления.

Гидравлические гильотинные ножницы Чертежи и список запасных частей

(A) ВИД ПЕРЕДНЯЯ ЧАСТЬ

( 5000 9000 5000 2 9

S I DE VIEW

LI F T Гильза T Гильза

P L ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ УРОВНЯ

ПРИМЕЧАНИЕ: УБЕДИТЕСЬ, ЧТО УРОВНЯ МАНОМЕТРА И УПРАВЛЯЮЩАЯ ПЛОСКОСТЬ 9139 НЕ КАСАЕТСЯ ВСТАВКИ В КАЧЕСТВЕ КОЛЕСА 9000 НОЖНИЦЫ ОБРАТНЫЕ В СБОРЕ

9000 3 S I DE VIEW

ЗАДНИЙ ВИД

> Ознакомьтесь с руководством по эксплуатации гидравлических ножниц с поворотной балкой
