Гильотина для резки кабелей - "Kedr24.com"

Гильотина для резки кабелей

Гильотина представляет собой универсальный стан для выполнения работ по раскрою и резке различных материалов, в том числе и металла. Существует также специальная гильотина для резки кабелей, которая является востребованным инструментом на любом производстве. Обработке гильотиной могут быть подвержены кабеля и детали любой формы квадратной, круглой или с углами. С помощью такой гильотины производится аварийная обрезка кабеля при невозможности отключить электрическое питание другим способом или при проведении лабораторных испытаний двигателя на подвесе.

Виды и применение гильотин

Любая гильотина имеет в своей конструкции нож с косым и подвижным лезвием, который осуществляет движение в пределах одной плоскости, не меняя при этом угол наклона. Что касается принципа работы, то, к примеру, гильотина для резки кабелей работает за счет давления на весь срез, позволяя значительно экономить силы на создание необходимого усилия. Такой же принцип действия и у гильотин по резке стальных листов. При работе с любым видом подобного рода станков и инструментов стоит знать, что качество среза будет напрямую зависеть от угла наклона лезвия и от прилагаемого усилия для выполнения разреза или обрубания материала.

В зависимости от толщины и характеристик материала применяются различные модели гильотин или гильотинных ножниц. Ножницы такого типа в основном используются для прямолинейного реза, так как задачи по вырезанию деталей выполнить с помощью ножниц невозможно. Гильотины могут быть самых разных моделей и габаритов и в некоторых случаях перевозка гильотины или незначительное ее перемещение может стать труднорешамой задачей. При выполнении реза материал удерживается специальным и надежным прижимом-прессом, который в свою очередь может быть с механическим или гидравлическим приводом.

Все гильотины выполняют операции по рубке различных материалов и кабелей, и одинаково широко применяются в поточном и единичном производствах. Наиболее массивными изготавливаются гидравлические модели режущих и рубящих инструментов, но именно они являются самыми точными благодаря фиксации материала по все длине. Качество среза каждого механизма может значительно отличаться и определяется оно по определенным критериям, к которым относится отсутствие зазубрин и повреждений, а также сохранение покрытия материала и его окраски непосредственно на срезе материала.

Интересные публикации:

Опубликовано: Май 28th, 2014 в рубрике: Советы специалистов

kedr24.com

особенности рубки ручной, гидравлической, с электромеханическим приводом, цена

Автор admin На чтение 4 мин. Просмотров 5 Опубликовано

В промышленных целях зачастую применяется не резка металла, а его рубка.

Современная гильотина для рубки металла позволяет обеспечить высокую скорость выполнения работ и достаточно высокое качество кромок разрезанных поверхностей.

Технология рубки

Рубка металла на гильотине несложный с технической точки зрения процесс, а оборудование, применяемое для этой цели, отличается простой конструкцией и надежностью.

Сама процедура рубки выглядит следующим образом:

  • Заготовка подается на рабочий стол оборудования и фиксируется на ней. Неподвижность металла позволяет обеспечить высокое качество реза.
  • Основным режущим органом установки является стальной нож, заточенный под оптимальным для работы с металлом углом (обычно 86-89 градусов). Главная особенность этого узла — существенная масса, позволяющая создать необходимое для резки усилие.
  • Массивный нож опускается с рабочей высоты, при этом для создания дополнительного усилия, способного упростить резку металла, применяются электромеханические или гидравлические приводы. Существует и ручная гильотина для рубки металла, на этой установки необходимое усилие создается в основном за счет кинетической энергии падающего ножа.

В результате воздействия режущего инструмента и происходит рассечение металлической заготовки.

Основные преимущества рубки металла гильотиной

Простая конструкция станка и минимальные энергозатраты позволили обеспечить минимальную себестоимость работ, которой и отличается рубка листового металла гильотиной.

Кроме того данная технология имеет и ряд других преимуществ:

  • Возможность обработки листового металла, толщина которого составляет 15-20 мм (в зависимости от параметров рабочего ножа), арматуры, квадрата, прутка диаметром до 16-18 мм. Кроме того, резке можно подвергать и изделия из проката (швеллер, уголок и другое).
  • Применение гильотинных ножниц обеспечивает высокое качество кромки разрезаемого металла. В результате получают ровный прямолинейный рез без заусениц и других дефектов. Последующая зачистка кромки не требуется, при этом угол реза составляет 90 градусов, что немаловажно для последующей сварки отдельных элементов.
  • Рубка металла на подобном оборудовании является практически безотходной технологией, потерь материала в виде стружки или расплава не существует. Кроме прямой экономии данное свойство избавляет и от необходимости переплавки или утилизации отходов, что характерно для других способов резки.
  • При высокой скорости выполнения обеспечивается высокая точность установленных параметров резки, погрешность даже устаревшего оборудования не превышает 1-2 мм.

Чтобы быть объективным, стоит упомянуть и о существующих недостатках технологии:

  • Возможно выполнение только прямолинейного реза, криволинейная конфигурация для данного типа оборудования не достигаема. Это связано с тем, что для любой сложной конфигурации потребовался бы нож соответствующей формы, что делает применение данной технологии экономически нецелесообразным, цена рубки металла гильотиной при таких параметрах возросла бы существенно.
  • Помимо ограничения по толщине материала, существует и определенный перечень металлов, выполнить рубку которых невозможно технически. К ним относят сплавы, содержащие значительную долю титана, хрома, кремния и некоторых других химических компонентов сталей.
  • Основная сфера применения данной технологии заключается все-таки в резке изделий из стандартного проката.

Основное различие заключается в типе применяемого привода:

Гильотины с электромеханическим приводом могут иметь различную конструкцию. Наиболее часто можно встретить устройства с кривошипным механизмом, оснащенным храповой электромагнитной муфтой. Отсутствие редукционных узлов позволяет эксплуатировать оборудование в условиях отрицательных температур.

Второй наиболее распространенный вариант — гильотина редукторного типа. Такое оборудование отличается пониженным уровнем производственного шума, основным узлом является червячный механизм.

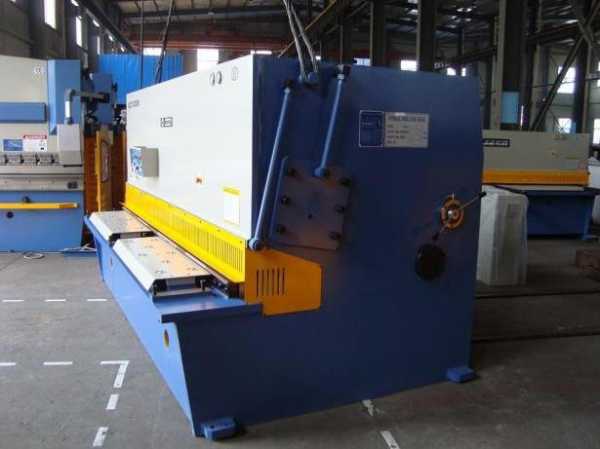

Гильотина гидравлическая для рубки металла считается более современным вариантом оборудования. Применение высоконапорного гидравлического привода позволяет обеспечить высокие эксплуатационные характеристики, в том числе и максимально допустимую толщину разрезаемого металла, при небольшой массе рабочего ножа.

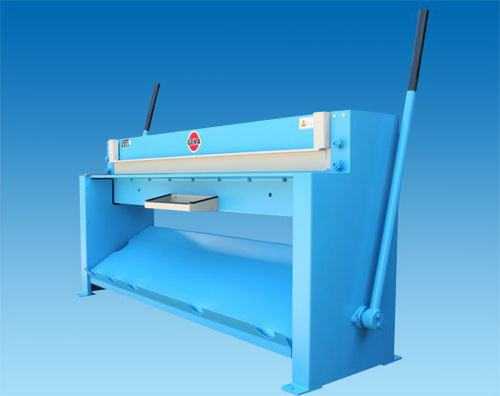

Самый простой тип оборудования представлен установками с ручным приводом, которые могут быть собраны даже самостоятельно. Но стоит отметить тот факт, что возможности самодельного оборудования в основном позволяют рубку тонколистового металла или арматуры (прута, квадрата) небольшого сечения.  Хотя такая установка, в большинстве случаев, обладает высокой мобильностью (ее можно установить на любой строительной площадке), а также низкой себестоимостью выполнения работ.

Прежде, чем купить гильотину для рубки металла, определите предполагаемые условия ее эксплуатации. Именно, от возможностей установки, от допустимой толщины рубки, от требуемой производительности и будет зависеть окончательная стоимость оборудования.

В некоторых случаях вполне достаточно самых простых приспособлений, а производство в серийном масштабе сможет обеспечить только высокопроизводительная установка с автоматизированным управлением.

steelguide.ru

Пневматические гильотинные ножницы

Ножницы для разрезки металлических листов не относятся к числу стандартизированных видов кузнечно-штамповочного оборудования. Считается, что энергии сжатого воздуха не достаточно для выполнения операций деформирования листового проката. А под бытующим обозначением «Пневматические гильотины»  скрываются обычные механические ножницы, в системе включения которых присутствует пневмофрикционная муфта. Вместе с тем конструкции пневматических прессов весьма разнообразны, и включают в себя рамные и двухстоечные агрегаты, в том числе и с большим столом.

Похожие статьи:

Возможности сжатого воздуха как энергоносителя в приводе

Преимущественной схемой резки листа на ножницах является резка наклонными ножами. При этом внедрение инструмента в металл происходит не одновременно по всей длине или ширине реза, а постепенно. Требуемые значение хода ножевой балки при этом увеличивается, зато технологическое усилие заметно снижается.

Видео — как работают пневматические гильотинные ножницы

Угол наклона ножей измеряется в пределах 1,5…100, причём с увеличением угла   усилие снижается, поэтому инструменты с увеличенными углами наклона обычно устанавливают на более мощное оборудование. Угол наклона не должен быть больше 130 (угла трения), поскольку в этом случае происходит выталкивание разрезаемой заготовки из-под ножей. Причём при наличии прижима лист будет изгибаться, а не разделяться.

Сжатый воздух, имея значительно меньшую ( в сравнении в маслом или ионной гидравлической рабочей жидкостью) плотность не может создавать высокие давления. Однако является ли это препятствием для применения пневмопривода в гильотинных ножницах?

В соответствии с действующим ГОСТ 6240, основными параметрами пневмоцилиндров являются:

  1. Диапазон реализуемых значений рабочего хода.
  2. Максимальное давление.
  3. Диаметр поршня цилиндра.
  4. Конструктивное исполнение цилиндра.

При этом максимальным значением рабочего плунжера может быть 800 мм (при размерном ряде, пригодном для использования в приводе ножниц 160, 250,  320, 400мм; остальные типоразмеры достаточно габаритны, и в схеме ножниц использованы быть не могут).

Соответственно, диапазон рабочих ходов штока, что может быть использовано в конструкции рассматриваемого оборудования, также весьма различен: от 4 до 80 мм.

Двухсторонние пневмоцилиндры по ГОСТ 15608 выпускаются для максимальных давлений, значения которых, в зависимости, от соотношения размеров поршня и штока, могут быть выбраны по следующей таблице:

Внутренний диаметр поршня, ммДиаметр штока, ммРазвиваемое усилие, кг при давлении воздуха, кг/см2
4568
1604067884710171357
200401085135616282170
250631654206724813307

Примечание. В таблице приведены только такие размеры поршней и штоков, которые могут быть установлены в пневматических приводах ножниц для резки листа.

Таким образом, при наличии двух пневматических цилиндров (а их никак не может быть меньше, учитывая неодновременность производства реза и длину ножевой балки оборудования) с учётом коэффициента потерь воздуха  в пневмосистеме управления результирующее усилие резки может находиться в пределах 1220…5900 кг (12,2…59 кН).

Много ли это или мало?

Рассчитаем для сопоставления усилие резки стального листа шириной 1000 мм при толщине листа 1,6 мм. Материалом листовой заготовки примём сталь 10кп, предел прочности которой на срез  τ0 составляет 300 МПа.

Расчётное усилие резки с применением наклонных ножей находится по формуле

   P = 0,5×s2×τ0 /tgφ,

где:

s – толщина разделяемого материала, мм

φ – угол наклона ножей, град.

Примем угол наклона ножей  φ = 50, тогда  tgφ = 0,075 и Р =  0,5×1,62×300 /0,075 = 5120 (Н) = 5,12 кН.

Отсюда следует, что резка тонколистового стального проката на гильотинных ножницах, оснащённых пневматическим приводом, вполне возможна даже при сравнительно негабаритных пневматических цилиндрах.

Схема и конструкция пневматических листовых ножниц

Основными узлами рассматриваемого оборудования являются:

  1. Два пневмоцилиндра, которые размещаются на станине ножниц, с тыльной стороны ножевой балки.
  2. Приводная тяга, обеспечивающая передачу усилия от пневмоцилиндра на ножевую балку.
  3. Плунжеры привода, жёстко прикреплённые к ножевой балке.
  4. Ножевая балка с установленными в соответствующих посадочных местах подвижными наклонными ножами.
  5. Рабочий стол с пазом для захода ножей.
  6. Задний/передний упор.
  7. Пружинный механизм прижима листа.
  8. Пневмораспределитель.
  9. Станина.
  10. Система включения (педальная).

Источником выработки сжатого воздуха для одной пневматической гильотины может быть обычный передвижной компрессор с ресивером объёмом 400…500 л. Мощность привода такого оборудования (например, от  торговой марки Elitex) составляет 5.5 кВт, при максимально допустимом давлении 10 ат, и расходе воздуха до 850 л/мин.

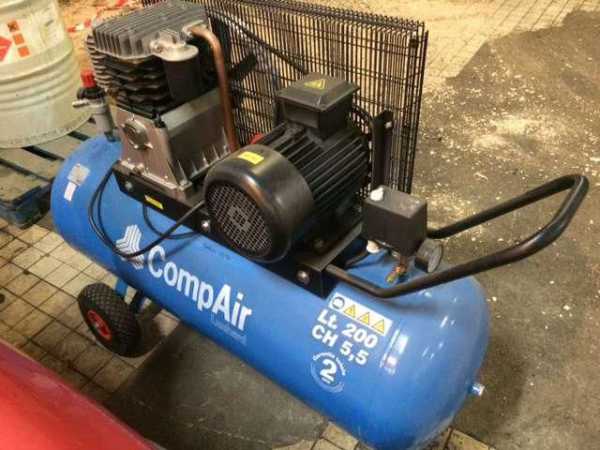

Мобильного компрессора будет вполне достаточно

Во избежание повышенного шума при работе компрессоры обычно устанавливают либо в отдельном помещении, либо снабжают шумозащитными экранами.

Пневматические ножницы работают так. При включении компрессора сжатый воздух поступает в ресивер. При достижении требуемого давления включается воздухораспределитель, и энергоноситель поступает в рабочую магистраль  к пневмоцилиндрам. Ножевая балка в исходном положении находится вверху, что даёт возможность позиционирования листа по заднему или переднему упору ножниц. При нажатии на педаль происходит ход ножевой баки с прижимом листа к рабочей поверхности стола. На обратный ход оборудование может быть переключено вручную, по достижении заданной величины хода, либо автоматически. В последнем случае в схему вводятся концевые выключатели, контролирующие перемещение ножевой балки. Воздух при переключении поступает в нижнюю полость обеих рабочих цилиндров, после чего механизм прижима освобождает лист, а отрезанная заготовка  под действием собственного веса падает в тару, расположенную сзади пневматических ножниц. Лист передвигается на следующую позицию, и цикл повторяется.

Пневматические ножницы работают только на одиночных ходах, однако  при установке дополнительных узлов могут действовать и в полуавтоматическом цикле.

Эксплуатационные достоинства ножниц с пневмоприводом:

  • Повышенная скорость резки, что положительно влияет на качество зоны разделения;
  • Низкий уровень шума от самих ножниц;
  • Простота системы управления.

Для качественной работы воздушные магистрали оборудуются очистными фильтрами.



xlom.ru

Гильотинные ножницы: характеристики

Обработка твердых строительных материалов нередко требует использования специального инструмента. Операция резки листового металла является одной из наиболее распространенных. Довольно разнообразно и оборудование, которое позволяет качественно ее выполнять. Сегодня такие задачи решаются и термическими аппаратами, и лазерными установками, а также пескоструйными гидроабразивными машинами. При этом сохраняют актуальность и традиционные механические инструменты, которые также дают неплохой результат. К таким устройствам относятся гильотинные ножницы, представленные на рынке в широком ассортименте.

Разновидности гильотин для резки металла

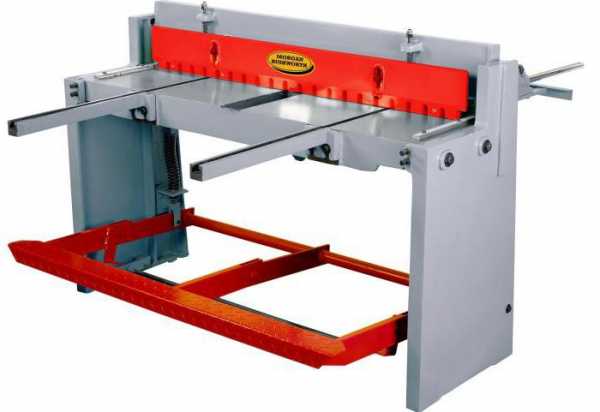

Условно группу гильотинных резаков можно подразделить на три сегмента. Первый будет включать наиболее мощные электротехнические станки, которые работают на приводном механизме и включают в устройство полноценный двигатель. Это наиболее мощные гильотинные ножницы, при помощи которых можно осуществлять рубку металлических листов в режиме производственного потока. Далее следует промежуточная категория резчиков, представители которой лишены электропривода, но также имеют массивный активный элемент в виде резака и станину, наличие которой объединяет такие модели с первым классом рубанков.

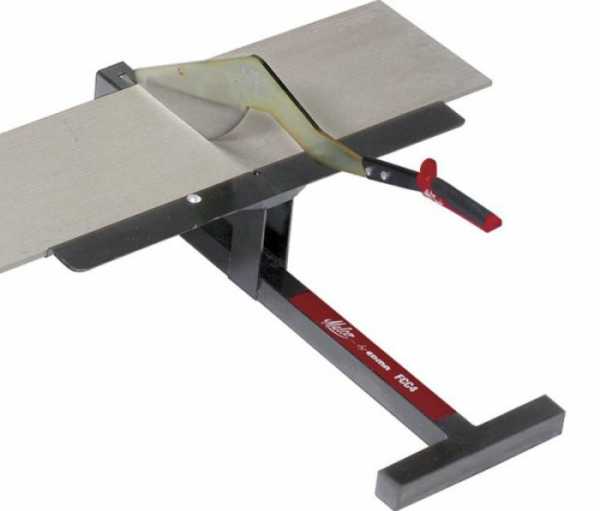

Если речь не идет о сложных операциях, которые планируется выполнять в больших объемах, то есть смысл использовать компактные и нетребовательные в обслуживании резаки. Это ножницы гильотинные ручные, устройство которых максимально оптимизировано под быструю работу с небольшими заготовками. Таким инструментом можно обрезать небольшое металлическое полотно под нужные размеры, затрачивать на это немного усилий.

Техническое устройство оборудования

Опять же, конструкция и ее характеристики определяются типом конкретной модели. Если говорить о станках, то их устройство представлено несущей платформой, рабочим столом, электродвигателем, зажимным механизмом, а также режущими ножами, которые приводятся в движение после активации силовой установки. Существенно отличаются гильотинные ножницы по металлу ручного типа. У них также имеется два ножа, один из которых даже в процессе эксплуатации остается неподвижным, но сам принцип работы базируется на мускульном усилии. В последних моделях предусматриваются и вспомогательные механизмы подачи листов и позиционирования. С помощью таких приспособлений оператор может с большей точностью организовать поточную обработку металла с разными параметрами.

Основные характеристики гильотинных ножниц

Рабочие характеристики являются главным критерием выбора гильотинных ножниц. Одним из основных параметров является усилие, с которым оборудование и, в частности, нож воздействует на заготовку. Так, среднее значение по силовой нагрузке у станочных моделей составляет порядка 5-7 кг/мм2. Далее учитываются ширина и толщина, с которыми работают гильотинные ножницы. Характеристики станочного оборудования позволяют осуществлять резку листов толщиной от 0,5 до 3 мм. У ручного инструмента данный показатель редко превышает 2 мм. Имеет значение в рабочем процессе и ширина реза. В зависимости от модели это значение может варьироваться в среднем от 1000 до 1500 мм. Частота выполнения операций влияет на общую производительность гильотины и обычно составляет около 60 резов в минуту.

Характеристики двигателя

Эксплуатационные возможности гильотинного станка напрямую определяются потенциалом силовой установки, которая обеспечивает функцию ножей. Для начала следует подразделить станки на модели, работающие от сети на 220 и 380 В. Мощность же является главным показателем производительности агрегата и обычно составляет 3-4 кВт. Такой потенциал дает возможность уверенно справляться с толстыми листами на высокой частоте. К слову, крутящий момент, на котором работают гидравлические гильотинные ножницы, может составлять 1200-1500 об/мин. Здесь важно отметить зависимость электродвигателя от конструкционного исполнения. Так, чем шире возможности реза, тем выше должен быть силовой потенциал привода.

Технические характеристики ручной гильотины по металлу

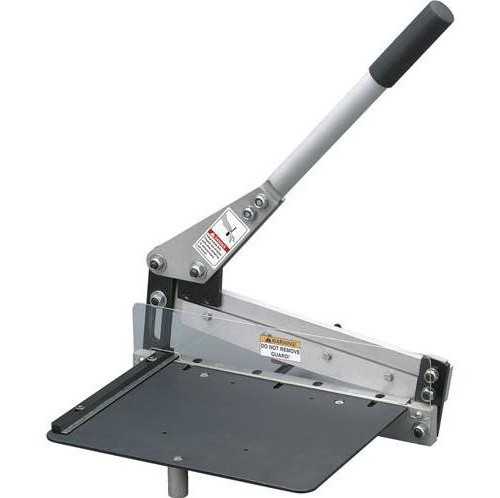

Сегмент ручных гильотин для работы с металлом в основном представляют агрегаты сабельного типа. В основе их конструкции заложена небольшая панель или платформа, удерживающая основу, а непосредственно резку выполняет движимый нож. Как уже отмечалось, гильотинные ножницы с ручным принципом работы могут обслуживать листы толщиной до 2 мм. Как правило, в случае с нержавеющей сталью этот показатель составляет 1,5-1,7 мм. Однако алюминиевые листы могут поддаваться резке таким инструментом и при толщине, превышающей 2 мм. Правда, длина резки все равно заметно уступает полноценным станкам – в стандартных семействах максимум достигает 1300 мм. С другой стороны, подобные модели выигрывают за счет компактных размеров и небольшой массы, которая редко превышает 100 кг. Соответственно, ручную гильотину можно переносить по рабочей площадке в разные точки выполнения монтажных операций, что упрощает производственно-строительный процесс.

Расходники и комплектующие

В дополнение к гильотинному оборудованию производители предлагают наборы обрабатывающих инструментов, средства индивидуальной защиты и регулирующую оснастку. С точки зрения выполнения главной операции резки важно иметь под рукой качественные алмазные надфили, которые чаще всего используют для слесарных операций с металлом, а также плиточными изделиями и стеклом. Данные приспособления помогут, если основные работы производят ножницы гильотинные механические, не позволяющие получить аккуратный рез. Иными словами, надфили позволят сделать кромку качественнее и ровнее. Также для регулировки гильотинных станков следует предусмотреть наборы соответствующих ключей. Обычно для такой цели применяют цельнометаллический слесарный угольник. Что касается средств индивидуальной защиты, то они должны быть в оснащении оператора электротехнического станка. В базовый набор входят: перчатки, фильтрующая полумаска, очки и противошумные наушники.

Техническое обслуживание

В обязательном порядке обслуживающий персонал должен проверять надежность крепления движимых частей станка, качество фиксации станины, корректность расположения платформы и рабочего стола. Правильно установленный и отрегулированный станок обеспечит выполнение резки с высокой точностью и без отклонений от технического задания. Отдельное внимание уделяется электромотору, который приводит в действие гильотинные ножницы и в некоторых моделях отвечает за автоматическую подачу листов. Следует проверять состояние масла, систем охлаждения и угольные щетки при их наличии. Мастера уделяют внимание и балочным механизмам, которые участвуют в осуществлении передачи крутящего момента. Муфты и шестерни должны находиться в оптимальном рабочем состоянии, иначе функция резчика просто не будет выполняться.

Отзывы о производителях

Сегмент гильотинного оборудования не так распространен, как более технологические и в то же время дорогостоящие аппараты для высокоточной резки металла. Тем не менее, выбор есть. В частности, на отечественном рынке данная продукция представлена марками Stalex, «Энкор», MetalMaster и т. д. Под брендом Stalex выходят неплохие по качеству сборки станки, справляющиеся с твердыми марками стали. Во многом это обусловлено использованием качественных высокоуглеродистых резаков в конструкции станков. Кроме того, сварная конструкция повышает надежность установки в целом, поэтому отсрочивается и ремонт гильотинных ножниц Stalex. Как отмечают сами пользователи, восстановлению через продолжительное время эксплуатации придется подвергать только механизм листового прижима и систему ограничения глубины подачи материала. Что касается моделей от фирм «Энкор» и MetalMaster, то они преимущественно представлены ручными сабельными резаками с простой конструкцией и удобным механизмом управления. Единственной проблемой эксплуатации таких инструментов является дефицит сменных ножей, на что чаще всего и жалуются владельцы оборудования.

Заключение

Главное достоинство, за счет которого все еще пользуются спросом механические резаки, является комбинация надежности, простоты обращения и умеренная цена. По этим показателям ножницы листовые гильотинные заметно превосходят альтернативное оборудование, выполненное по современным технологиям. Но есть и недостатки у гильотинного рубанка, которые следует учитывать при его выборе. В первую очередь это касается качества резки. Дело в том, что ровный и аккуратный рез могут обеспечить только некоторые модели ручных модификаций – и то, при условии наличия определенных навыков у пользователя. Станочные версии по большей части ориентированы на массовую обработку больших объемов листового металла, но рассчитывать на обеспечение ими гладкой кромки не стоит.

fb.ru
