Гильотина своими руками для резки металла: Гильотина для резки металла своими руками

alexxlab | 02.04.2023 | 0 | Разное

Содержание

Гильотина электромеханическая и электрическая

Эффективность промышленного предприятия напрямую зависит от скорости и качества выполнения требуемых технологических операций. Раскрой листового металла здесь не исключение. Важно, чтобы эта задача была решена быстро, а полученные на выходе заготовки не содержали каких-либо дефектов (вмятин и заусенцев).

Отличным примером техники для резки металлических листов в условиях серийного и среднесерийного производства будет электромеханическая гильотина Metal Master ETG 1530E. Этот станок обладает повышенной надёжностью, отличается эргономичностью и способен справиться даже с серьёзной эксплуатационной нагрузкой.

Перед тем как приступить к работе не требуется проходить сложное многочасовое обучение. Важно лишь внимательно изучить руководство пользователя, а также технику безопасности.

Теперь раскрой широкого спектра материалов (меди, пластика, латуни, алюминия, листовой стали) станет простой и удобной задачей, которая не потребует значительного количества времени и усилий. Идеальное качество реза гарантированно.

В сочетании с надёжным гибочным оборудованием данный станок позволит вам создавать значительное количество профилей, таких как элементы доборки, элементы водосточных и вентиляционных систем, а также других изделий из листового металла.

Данная модель гильотинных ножниц с электромехнаическим приводом широко востребована в различных областях производства, таких как строительство, машиностроение, приборостроение, авиастроение и других, где необходимо быстро и максимально эффективно выполнить операции, связанные с раскроем металлических листов на заготовки заданных размеров.

Наличие стопорного механизма позволяет выполнять регулировку ширины отрезного листа в заданных пределах. Это позволяет существенно повысить производительность труда, решить поставленные задачи максимально точно. Окупить станок благодаря слаженной и высокоэффективной работе вы сможете уже через несколько месяцев. Данная техника способна сделать ваше предприятие более прибыльным, поскольку себестоимость готовых изделий удастся снизить.

При покупке электромеханической гильотины обязательно обращайте внимание на следующие технические характеристики: максимальную рабочую длину, предельно допустимую толщину листового материала, высоту стола, а также мощность станка. По некоторым параметрам следует покупать технику с небольшим запасом. Такой подход позволит оборудованию не работать на пределе своих возможностей, а значит станок прослужит гораздо дольше.

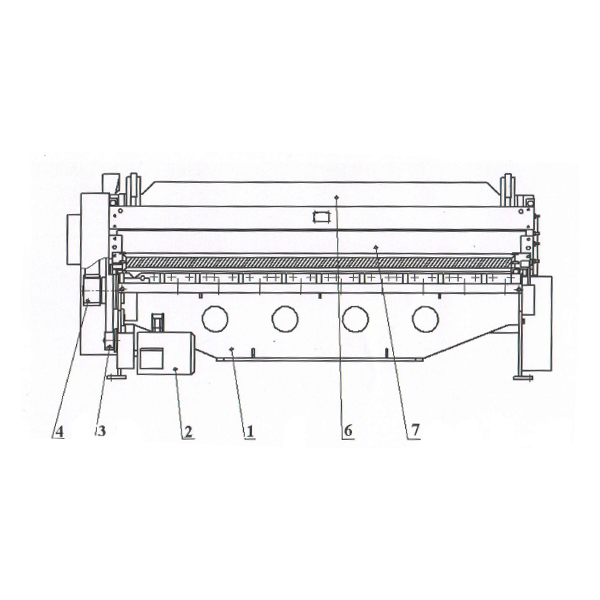

Устройство и преимущества электромеханических гильотинных ножниц

Основной элемент, который имеют все гильотины электромеханические по металлу – это массивное основание, станина, к которой крепятся все остальные узлы и агрегаты. На ней смонтированы все основные конструктивные элементы станка, а также – электромеханический привод. Резка, рубка листовых заготовок с помощью электромеханических гильотинных ножниц выгодно отличается в сравнении с другими, встречающимися на практике методами выполнения работы. К основным достоинствам данного агрегата следует отнести:

Идеальная точность реза электрической гильотины для резки металла.
Отличное качество металлообработки, полное отсутствие традиционных дефектов, таких как неравномерность скосов, наличие зазубрин и прочих неровностей, смятие кромки. Все это приводит к резкому снижению качества заготовок.
Минимизация образования отходов за счет использования электромеханических гильотинных ножниц.
Высокая производительность гильотинных ножниц. Допускается возможность одновременной обработки нескольких листов металла, уложенных в стопку.
Отличный шанс для организации рентабельного производства, серийного выпуска деталей и, как результат, повышение прибыли за счет уменьшения себестоимости конечного продукта.

Виды и особенности гильотинных механизмов

Среди предлагаемых моделей можно выделить образцы с механическими и электромеханическими приводами. Они востребованы в промышленных производствах, где нарезанный на заготовки металл используется при изготовлении автомобилей, речных и морских судов, а также при сборке габаритных металлоконструкций. Каждый желающий сможет подобрать себе нужный образец оборудования, оптимально подходящий для заявленных целей, из следующего неполного перечня ножниц гильотинных (НГ):

• НГ 12-2000.

• НГ 13-2000.

• НГ 16-2000.

• НА 3214, а также другие модели.

Принцип работы электромеханических гильотин по металлу

Процесс резки или рубки осуществляется непосредственно на рабочей поверхности. Сюда укладывается листовой материал и строго фиксируется в заданном положении при помощи специальных обрезиненных прижимных механизмов. Такая конструкция электрических гильотинных ножниц не позволяет листу менять свое положение в процессе рубки и обеспечивают точность реза и безопасность технологической операции.
Разделение металла выполняется на электрических гильотинных ножницах выполняется двумя ножами, верхним и нижним. Причем один из ножей неподвижно закреплен на станине, а второй может перемещаться на специальной балке по команде оператора и под воздействием управляемого электромеханического привода гильотины. Режущие поверхности ножей изготавливаются из высших сортов легированной стали с добавлением молибдена, титана и кремния. Это обеспечивает высшую степень прочности и твердости изделия, способность многократно выполнять режущие операции сохраняя свой целостность и остроту.

Привод ножниц гильотинных электрических работает от мощного электродвигателя, который подключается к промышленной сети переменного тока напряжением 380В.

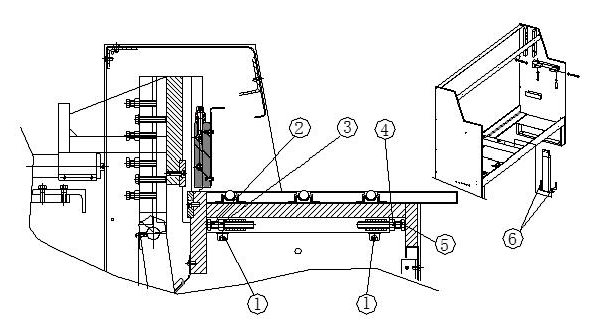

Регулировка зазора ножа

Данная операция является важнейшим условием для высокого качества резки, а также для повышения срока эксплуатации ножа. Наличие специальной системы остановки в заданной точке позволяет обеспечить удобную и быструю регулировку зазора.

Ряд дополнительных винтов для выполнения точной регулировки на задней стороне держателя применяется как помощь при регулировке основного зазора.

Роликовый стол с боковыми кронштейнами передней поддержки листа служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на столе машины

Для удержания материала во время реза, гильотины Metal Master ETG имеют автоматический прижим для фиксации заготовки, который снижает эффект вытягивания материала из под ножа и рез получается ровнее.

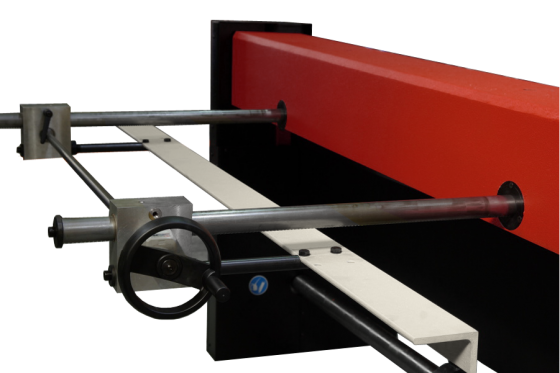

Ручной ограничитель глубины подачи листа имеет ход 650 мм . Перемещение позволяет точно задавать размер необходимой заготовки.

Станок оснащен переносной педалью, нажатием на которую осуществляется рез листового металла.

Электрошкаф имеет кнопку аварийного выключения, индикатор питания и переключатель на два режима резки при нажатии на ножную педаль – разовая и автоматическая.

Станок оснащен двигателем мощностью 3 кВт

Регулировка основного зазора ножа– важное условие качества резки и срока эксплуатации ножа. Станок оснащен системой остановки в заданной точке, которая обеспечивает удобную и быструю регулировку зазора.

Ряд дополнительных винтов для точной регулировки на задней стороне держателя режущего инструмента используется как помощь в регулировке основного зазора.

Стандартная комплектация:

Станок в сборе
Руководство на русском языке

Применение электромеханической гильотины для резки металла

Электрические гильотинные ножницы (гильотины) целесообразно купить и использовать на крупных металлообрабатывающих предприятиях, базах хранения металлопроката и в других организациях, где ведется достаточно активная обработка листового металла, стального, цветного проката, а также пластика, органического стекла, реже — картонных изделий.
Основная особенность, характерная при использовании электрических гильотинных ножниц – необходимость подключения к трехфазной электрической сети. Соответственно, руководитель вынужден будет принять все необходимые меры по вводу электроустановки в эксплуатацию, соблюдению требований по охране труда, ПУЭ и т.п.

Преимущества электромеханической гильотины Metal Master ETG 1530E:

Надёжное стационарное оборудование позволяющее справиться с раскроем широкого спектра материалов. Станок работает без сбоев, обладает эргономичной конструкцией и прослужит длительное время;
Превосходная защита от возникающих производственных вибраций. Все необходимые операции будут выполнены с высочайшей точностью. Заготовки на выходе, без дефектов;
Лезвие оборудования выполнено из высококачественного металла. Возможен раскрой даже нержавеющей стали;
Встроенная защита от повреждения пальцев. Это позволяет исключить возникновение форс-мажорных обстоятельств;
Наличие полимерных накладок на прижимной балке. Исключено возникновение царапин на поверхности обрабатываемого материала;
Благодаря специальной разметке стола удаётся позиционировать листовой металл с высочайшей точностью.

В целом можно сказать, что приобретение данного оборудования для раскроя листового металла это выгодная инвестиция, способная сделать ваше предприятие более прибыльным.

Как выгодно купить ножницы гильотинные электрические

В ООО Станко наряду с другими востребованными видами оборудования возможно купить электрическую гильотину для металла по выгодной цене. Каждому заказчику предоставляется возможность внимательно ознакомиться с имеющимися в продаже образцами, изучить технические характеристики, параметры и сделать оптимальный выбор в соотношении цены и качества.
Большая часть электрических гильотин для резки, представленные в каталоге есть в наличии, что позволяет выполнить заказ в кратчайшие сроки. Компания обеспечивает аккуратную, оперативную и недорогую доставку оборудования по указанному клиентом адресу.

Выгода очевидна!

Гильотинные ножницы (гильотина) НК3418 6,3х2000мм

Гильотинные ножницы НК3418 предназначены для резки листового металла 6,3х2000мм. В данной модели предусмотрена автоматическая регулировка зазора между ножами для достижения необходимой величины. При этом усилие прижима пропорционально усилию реза.

НК3418 широко используются в заготовительных цехах предприятий автомобиле-, тракторо-, авиа-, машиностроения. Оригинальная конструкция гильотины включает три сборочные единицы: основную кинематическую цепь, задний упор, а также поддерживатель листа. Эти агрегаты оснащены индивидуальными приводами, автономной системой управления, чем способствуют увеличению темпов производительности.

Все имеющиеся сборочные единицы, устройства расположены на цельносваренной станине. Две стойки с расточками для главного вала: траверсой, на которой смонтирован главный привод, стяжкой и столом, закрепленным между ними. Стол может перемещаться в целях регулировки зазора между ножами: подвижными, прикрепленными к ножевой балке и неподвижными, подсоединенными к столу. Редуктор имеет цилиндрическую форму, выполнен в виде узла и имеет двухступенчатую зубчатую передачу. Через редуктор выполняется вращение двигателя на эксцентриковый вал.

Резательный механизм установлен в станине на осях в целях обеспечения поворота для обработки материалов с нестандартными габаритными размерами. Механизм реза состоит из ножевой и прижимной балок, которые рычажной системой связаны между собой и объединены с приводом. Ножевая балка механизма перемещается вертикально по закрепленным на стойках станины направляющих. Прижимная балка двигается по собственным направляющим, зажимая с помощью цилиндров заготовку к столу. Ножевая балка при обратном ходе обеспечивает подъем прижимной балки. Для закрепления заготовки перед резкой предназначается задний упор, который крепится к ножевой балке. Его перемещению способствует маховичок, расположенный сзади. Без вылета.

Функциональность гильотины НК 3418 обеспечивает возможности ее работы в зависимости от интенсивности эксплуатации в режимах: одиночные ходы, ручной поворот, наладочном или автоматическом. Гильотина имеет две точки освещения. Данная модель оснащена пневматической муфтой-тормозом модели УВ3132, которая позволяет уменьшить шумовые эффекты при работе гильотины.

Купить гильотину НК3418, получить консультацию вы можете напрямую у завода-изготовителя, заполнив форму на сайте или обратившись по телефонам, указанным в контактах.

В базовую комплектацию НК3418 входит:

Ножницы в сборе;
Педаль управления;
Паспорт и руководство по эксплуатации;
ЗИП (зап.части инструмент принадлежности).

Дополнительное оборудование:

Рольганг.
Боковой и передний упоры.
Откатная тележка.
Лазерный указатель линии реза.
Осушитель-влагоотделитель.
Приводной задний упор с цифровой индикацией.
Станочная оснастка и аксессуары: блок подготовки воздуха, пневмораспрределитель, ЗИП для муфты-тормоз, комплект ножей.

Технические характеристики		НК3418
Разрезаемый лист, мм		6,3х2000
Угол наклона подвижного ножа		1°30′
Частота ходов ножа, мин (холостых, при резке наибольших размеров разрезаемого металла)		60, 25
Наибольшая длина отрезаемой полосы при работе с задним упором, мм		700
Наибольшее усилие реза, кН		175
Высота от уровня пола до верхней кромки неподвижного ножа, мм		920
Расход сжатого воздуха за одно включение, л		0,25
Количество электродвигателей		2
Мощность главного электродвигателя, кВт		8,5
Количество резов в минуту		60
Число режущих кромок ножа		4
Тип муфты		пневматич.
Масса, кг		4250
Габаритные размеры, мм		2780х1600х1620

ЗАО НЗГП входит в число крупнейших производителей кузнечно-прессового оборудования. Станками, собранными на заводе, оборудованы многие российские предприятия. Производственные мощности предприятия позволяют создавать современное высокотехнологичное оборудование, в том числе гильотинные ножницы.

Гильотинные ножницы используются для прямолинейной резки полосового и листового материала. Гильотины нелидовского завода отличаются надёжностью, простотой в управлении, высокой точностью и качеством реза – края разрезаемого материала остаются ровными, на них не появляется заусенец. Данная модель оснащена наклонным ножом, а значит для резки не требуется особых усилий. Основные элементы станка: • Станина; • Стол с шариковыми опорами; • Прижимная балка, гидроприжимы; • Ножевая балка; • Задний упор.

Наши гильотинные ножницы могут быть оснащены ЧПУ по требованию заказчика.

1.Гильотинные ножницы в сборе;Гильотинные ножницы в сборе

2.Пульт управления (контроллер) ножницами;Пульт управления (контроллер) ножницами;

3.Педаль управления — переносная;Педаль управления — переносная;

4.Рабочий стол;Рабочий стол

5.Электрошкаф управления ножницами;Электрошкаф управления ножницами;

6.Решетчатое ограждение зоны реза металла;Решетчатое ограждение зоны реза металла

7.Стандартный задний моторизированный упор;Стандартный задний моторизированный упор

8.Механизм регулировки зазора между ножами;Механизм регулировки зазора между ножами;

1.Установка числового программного управления — ЧПУ; 2.Установка системы подогрева рабочей жидкости; 3.Моторизированный задний упор с увеличенным ходом; 4.Моторизированный задний упор с возможностью подъема над листом; 5.В зависимости от модели — установка дополнительной секции для возможности рубки сортового и профильного проката; 6.

Два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза; 7.Два типа откатных тележек для облегчения вывоза отрезаемых заготовок из зоны ножниц; 8.Пневматическая поддержка тонкого листа; 9.Передний боковой упор; 10.Фронтальные удлинители рабочего стола; 11.Освещение рабочей зоны с лазерным указателем линии реза; 12.Стандартная упаковка; 13.Морская упаковка; 14.Упаковка для условий крайнего севера.

Технические характеристики к гильотинным ножницам НВ3724

Модель	Наибольшая толщина разрезаемого листа, мм	Наибольшая ширина разрезаемого листа, мм	Наибольшая длина отрезаемой полосы по заднему упору, мм	Число ходов ножа_в_минуту	Угол резки	Потребляемая мощность, кВт	Масса, кг	Габариты (ВхШхГ), мм
НВ3720 *	10	2000-6000	800	12-30	30′-2°	18. 5	2650х2000х1800
НВ3721 **	12	2000-6000	800	12-30	30′-2°	18.5	2700х2030х1840
НВ3722 **	16	2000-6000	600	12-20	30′-1°30′	22	2730х2240х2000
НВ3723 **	20	2000-6000	800	10-20	30′-3°	30	2750х2545х2250
НВ3724 **	25	2000-4000	800	8-15	30′-3°	37	2770х3100х2800
НВ3725 **	30	2000-3150	1000	6-12	30′-4°	37	2790х3100х2800
НВ3726 **	40	2000-3150	1000	4-10	30′-4°	55	2790х3200х2900

* Внимание, технические характеристики указаны на модели с длинной рабочего стола 2000мм, для получения дополнительной информации обращайтесь в отдел продаж.

** Внимание, технические характеристики указаны на модели с минимальной длинной рабочего стола, для получения дополнительной информации обращайтесь в отдел продаж.

Подробные технические характеристики Вы можете получить по дополнительному запросу.

Обращаем ваше внимание на то, что вся предоставленная на сайте информация, касающаяся комплектации, технических характеристик, цветовых сочетаний, а также цены носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для получения подробной информации, пожалуйста, обращайтесь в отдел продаж.

Строительные вакансии

Гильотины, т.е. гильотинные или листовые ножницы, используются для быстрого и качественного раскроя металла. Название этихметаллорежущих станков произошло благодаря сходству работы ножей со средневековым орудием казни. Сейчас же гильотины для металла или как их еще называют, гильотинные ножницы, используются в безобидных целях, они востребованы на всех металлообрабатывающих предприятиях и позволяют осуществлять быструю и качественную резку металла. Гильотина, илигильотинные ножницы – это устройство, которое используется для раскроя и резки металлических листов разной толщины как в продольном, так и в поперечном направлениях с высоким уровнем точности. Некоторые виды гильотин способны производить резку круглого, квадратного или углового металлопроката. Применение гильотины позволяет получать точный срез без вмятин и зазубрин, при этом гильотинные ножницы не повреждают полимерное покрытие металла или его окраску. В зависимости от технических возможностей гильотинные ножницы применяются как на индивидуальных, так и на массовых серийных производствах.

Итак основными критериями выбора гильотины является вид производства: массовое, серийное или штучное, а также длина реза, толщина разрезаемого листа, его габаритные размеры и механическая прочность. Технические потребности металлообрабатывающих предприятий, в зависимости от их уровня и возможностей, могут быть удовлетворены как простыми ручными гильотинами, так и более сложными электромеханическими или гидравлическими моделями гильотин. В основном многие модели гильотин, кроме ручных, могут быть оснащены в разной степени промышленной электроникой и дополнительными опциями, повышающими их производительность. Несмотря на разнообразие типов привода, принцип работы у всех моделей гильотин одинаков и состоит из следующих основных операций: — размещение разрезаемого листа на рабочем столе гильотины по выставленным упорам между верхним и нижнем ножами; — предварительный поджим листа к столу гильотины прижимной балкой; — перемещение верхнего ножа, резка; — транспортировка готовых деталей из зоны резанья. Точность резания посредством гильотинных ножниц обеспечивается за счет прижимного механизма листа. Как правило, резка осуществляется по упору или разметке, на гильотинах по металлу устанавливаются точные задние линейки, которые позволяют добиваться высокой точности реза. Высоко ценится точность и аккуратность реза без заусенцев и смятия кромки. Некоторые модели гильотин оснащаются также возвратным поддоном, куда собирается отрезанный металл. Основными характеристиками гильотины, используемой для резки металла, являются: • Длина реза. Как правило, она составляет до 2,5 метров. • Максимальная толщина реза. Определяется по стали жесткостью 400/мм2.

Значительное число выпускаемых на сегодняшний день моделей гильотин способно удовлетворить потребности металлообрабатывающих предприятий различного уровня и возможностей.

По принципу устройства гильотина может быть: ручной, пневматической, гидравлической, механической, автоматической (с ЧПУ), а также сочетать в себе несколько комбинаций. Гильотина ручная и пневматическая относятся к наиболее простому виду и используются для прямолинейной резки металлических листов, резины, картона и т.д. Гидравлическая гильотина с электромеханическим приводом характеризуется простотой в управлении и высокой производительностью труда, а регулировка положения ножей обеспечивает точность реза. Большой популярностью пользуются гидравлические гильотинные ножницы с ручной либо автоматической регулировкой зазора между ножами. Этот вид гильотины является простым в управлении и используется для резки не только листового металла, но и стержней.

Выбирая ту или иную модель гильотинных ножниц, необходимо точно продумать перечень востребованных впоследствии функций. Ведь далеко не всегда большое их количество является преимуществом, тогда как стоимость такого станка находится в прямой зависимости от данного показателя. Гильотину с набором необходимых функций экономически целесообразней устанавливать в небольших ремонтных мастерских либо при единичном производстве. Многофункциональные гильотинные ножницы необходимы на крупных производствах, где требуется интенсивная эксплуатация, высокая производительность и точность. Не следует забывать, что подобный станок отличается довольно большими габаритами.

Наша компания специализируется на производстве и продаже металлообрабатывающих станков и оборудования, у нас Вы можете приобрести гильотины для металла в ассортименте.

Гильотина для резки металла

Гильотина является оборудованием, которым пользуются для нарезки листового металла максимально быстро и качественно. Станки могут быть самыми разнообразными, поэтому их можно даже сделать собственноручно. Так какие же преимущества существуют у данного оборудования?

Гильотина для резки металла

Конструкция гильотины очень простая, ведь в нее входит всего несколько элементов:

станина;
резак снизу;
ограничитель;
устройство для прижима;
упор градуированный;
верхний резак.

В условиях крупных производств и предприятий в большинстве случаев устанавливают гильотины с возвратными поддонами, которые способны собирать остатки после разрезания металла. Оборудование с электрическим приводом является самым совершенным и эффективным. Стойка включает в себя балку, двигатель соединяется с валом, на котором располагаются тормозные барабаны и кривошипы. Чтобы установить резак. Необходимо использовать кронштейн. Прижимные механизмы прекрасно удерживают необходимый материал при разрезании. Ножи произведены из стали высоколегированного типа или остальных прочных материалов.

Положительны стороны гильотины для резки металла

Пи огромном разнообразии различного оборудования для резки металлов гильотина считается самым подходящим вариантом. Приспособление предназначается для любых листовых металлов разной толщины. Чтобы работать со всеми видами металла, необходимо только остановить свой выбор на правильном оборудовании. Существуют некоторые аппараты, которые способны легко справиться даже с квадратным или круглым сечением.

Зачем пользоваться именно гильотиной для металла?

Существует множество причин, чтобы использовать для обработки металлов именно гильотину:

качество и точность резки;
максимальная быстрота работы;
резка окрашенного металла без повреждения;
продольная и поперечная резка; использовать можно в домашних условиях и на предприятиях.

Как работает гильотина для резки металла

Для начала необходимо установить резаки, и расположить металл между ними. При создании такого аппарата собственноручно, необходимо учесть, что должен двигаться только верхний резак, а нижний остается на одном месте.

Промышленные предприятия чаще всего используют гильотину, работающую от электричества, ну а дома можно ради экономии пользоваться ручной гильотиной. Вот только принцип работы данной конструкции остается одним и тем же. Два резака располагаются вверху и внизу. Данный аппарат должен включать в себя двигатель, поэтому оператор только запускает нож, образуется давление и он опускается на металлическую поверхность. Вследствие этого разрез получается полностью идеальным. Чем качественней фиксируется материал, тем лучше получается срез, поэтому стоит заблаговременно об этом позаботиться. Чтобы работать с максимальной точностью, необходимо подключение контролера ЧПУ, что создаст все необходимые настройки.

Разновидности гильотин

Для резки металлических листов можно пользоваться самыми разнообразными станками, главное учитывать особенности и объем работ. Оборудование для домашнего использования легко можно сделать самостоятельно. Нужно только изучить данный аппарат.

При разных видах привода существует несколько разновидностей гильотин для резки металла:

механическая;
гидравлическая;
пневматическая.

Все варианты имеют свои особенности и характеристики.

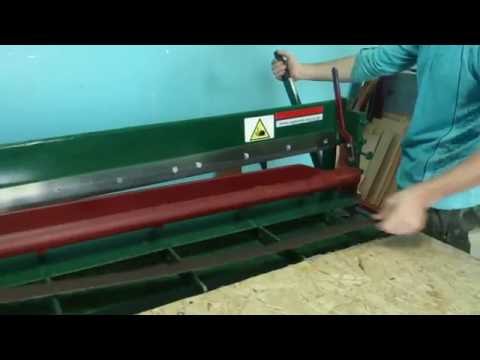

Ручная гильотина и ее положительные стороны

Самым простым оборудованием является гильотина ручного типа, поэтому ее часто используют дома. Она выглядит как обычный стол с ножницами, которыми следует управлять самостоятельно. Обычно для изготовления такого оборудования применяется титановая сталь, ведь при использовании других металлов на листах могут появиться изгибы и деформация. Необходимо знать, что для работы на данном станке нужно буде прикладывать немало усилий, ведь она начинает действовать при помощи пружин и рычагов. На данном резаке можно разрезать металлические заготовки, пластмассовые, резиновые и оргстекло. Устройство не требует подачи электрической энергии, поэтому это можно рассматривать как в качестве плюса, так и минуса. Однако при этом резка изделий не требует больших затрат и конструкцию можно установить в любом месте.

Электромеханическая гильотина

Данное оборудование может быть весьма разнообразным, однако двигатель должен быть в любом варианте, ведь именно он заставляет устройство работать. Чтобы управлять рабочим процессом, может использоваться компьютер, что существенно уменьшает срок самого процесса. Данные станки замечательно обрабатывают толстые металлы, поэтому его часто применяют при производстве военной техники, металлических прочных конструкций или дверей. У этого оборудования существует множество плюсов:

хорошая производительность;
оптимальный вариант для любых видов заготовок;
автоматизирование процесса;
безопасность в эксплуатации;
установка необходимых параметров.

Также данное оборудование может содержать в себе множество дополнительных элементов для более совершенной, быстрой и качественной работы.

Гидравлическая гильотина и ее характеристики

Такое оборудование обычно используется для резки металлов толстого образца. Поэтому в большинстве случаев его устанавливают на производстве, ведь оно имеет большую производительность, экономичность и долгий срок эксплуатации. У инструмента множество плюсов:

работа очень простая, и не требует присутствия специалиста;

качественная и точная резка;
экономия электрической энергии;
фиксирование листа.

Ну а недостатками такого станка является только большой размер оборудования, поэтому при использовании дома может стать проблемой недостаток свободного пространства для его установки.

Пневматическая гильотина и ее положительные стороны

Такое оборудование является аналогом гидравлического. Только данный вариант приходит в действие при подаче жидкости, а пневматический станок работает от подачи сжатого воздуха. Устройство запускается автоматически, поэтому резак можно применять для толстых материалов. У данного оборудования есть множество преимуществ:

экономия электрической энергии;
небольшие размеры и вес;
большая производительность.

Недостатком можно посчитать только то, что необходимо использовать сжатый воздух для работы данного оборудования.

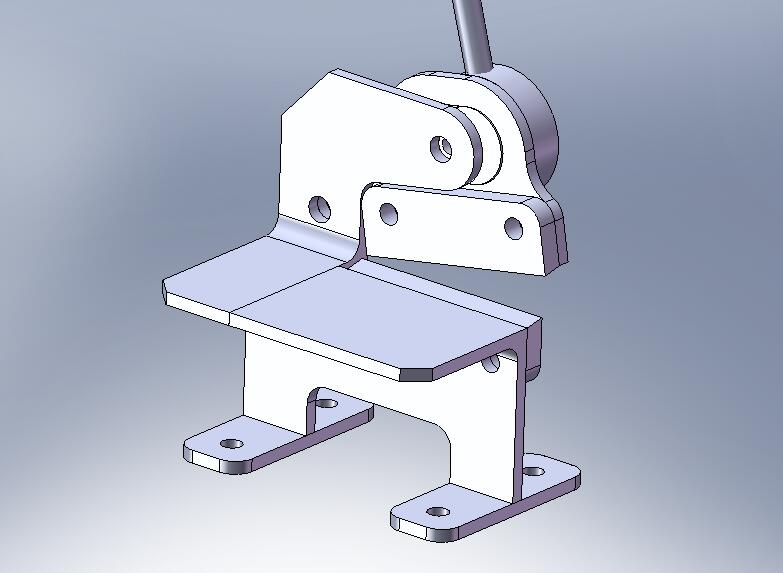

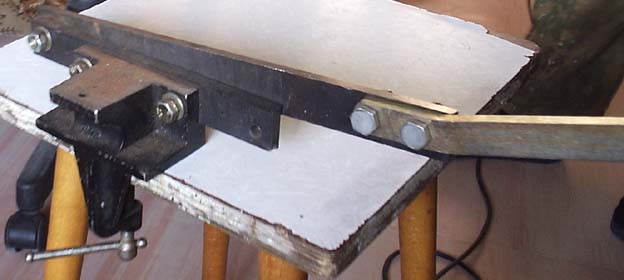

Гильотина стоит довольно дорого, поэтому многие решаются сделать такое оборудование самостоятельно. Необходимо только подобрать качественный резак, который может резать с высокой точностью и аккуратностью. Создать такой станок можно за минимальное количество времени, если приобрести для этого все необходимые материалы. Следует только следовать определенным этапам:

Просверливание отверстий для закрепления в основании резака.
Крепеж резаков.
Приваривание направляющих трубок.
Вырезка стола и крышки пресса.
Закрепление стяжных шпилек для обеспечения устойчивости.
Установка верхнего ножа.

Выводы

Применение гильотины довольно простое, ведь можно изготовить станок любого размера. Необходимо сделать выбор в пользу правильного и качественного резака, с учетом его прочности, которая подходит для любой разновидности листов. При использовании дома лучше всего выбирать ручной станок, ну а автоматизированное оборудование подходит для производства.

Вы совершаете эти 3 ошибки со своим гильотинным резаком?

Сегодня мы поговорим о гильотинных ножах с Дэйвом Даблом из Double Equipment, специалистом по ремонту переплетного оборудования из Огайо.

Андре: Спасибо, Дейв, что поднял эту тему. Почти каждый день вы работаете в поле, обслуживая все виды переплетного и отделочного оборудования. Я подозреваю, что вы хорошо понимаете, что люди делают правильно, а что неправильно. Какую самую большую ошибку вы совершаете при гильотинной резке?

Дейв: Я ловлю себя на том, что повторяю одно и то же снова и снова, когда обслуживаю резак для бумаги; «Вы недостаточно часто меняете затупившееся лезвие ножа!» Многие владельцы и операторы гильотинных резаков не совсем понимают, как тип и состояние лезвия ножа влияет на качество реза.

Удивительно, сколько раз я обслуживал резак, который не так хорошо режет, и все, что мне нужно было сделать, это установить острый нож. Престо, машинка отлично режет. Однако большинство операторов будут резать до тех пор, пока у них не возникнет проблем, и только тогда решат, что пришло время сменить нож.

Ну, наверное, уже давно пора менять нож. Резаки сегодня чрезвычайно сильны и могут разрезать бумагу очень тупым ножом. Чего операторы не понимают, так это того, насколько сильно это изнашивает фрезу.

Тяжело работает гидроцилиндрам и системам сцепления. Операторы будут использовать максимальное давление прижима, пытаясь компенсировать чрезмерное натяжение при подъеме бумаги. Это также тяжело для прижимного рычага.

Многократное использование тупых ножей может привести к преждевременному и дорогостоящему повреждению машины. Ну и конечно качество реза тоже страдает при тупом ноже. Всего этого можно было бы избежать, просто держа острый нож в резаке.

Андре: Как долго должен служить острый нож?

Дэйв: Вот мое эмпирическое правило, использующее смещение 50# в качестве стандарта:

Стандартное стальное лезвие ножа: будет резать около 8 часов или около 1200 циклов
Инкрустация из быстрорежущей стали: резка около 16 часов или около 3000 циклов
Твердосплавные лезвия ножей: режут примерно в 10–20 раз дольше, чем из быстрорежущей стали 9. 0032

Один из моих любимых рассказов о горе таков: клиент режет около 2-3 часов в день, все, от обычной бумаги до ДСП. Они говорят: «Я не понимаю, почему у нас проблемы… мы просто вставляем острый нож в резак». Когда я спрашиваю: «Как давно?» они отвечают: «В прошлом месяце». А теперь подсчитайте… если они используют стандартный стальной нож, его, вероятно, следовало менять не менее 6-8 раз!

Андре: Какие еще факторы влияют на характеристики ножа?

Дэйв: Некоторые другие факторы, которые могут повлиять на ваши результаты:

Опыт вашей службы заточки
Типы бумаги или других материалов, которые вы можете резать
Уголок ножа

Например; резка ДСП быстро затупит нож до такой степени, что его потребуется заменить, как только вы закончите работу с ДСП. Другой пример; ваша служба заточки не работает, и вы предполагаете, что устанавливаете хороший острый нож. Я сталкивался с этим много раз.

Угол заточки ножа также сильно влияет на качество реза.

Как правило, принтеры используют угол 24 градуса. Но угол в 24 градуса создаст тягу при резке губчатого материала или материала NCR с низким усилием зажима. Многие производители резаков включают в руководство некоторые указания по углу наклона ножа. Эти рекомендации зависят от производителя. Вообще говоря, вы можете посмотреть на это так:

Угол заточки ножей

Мягкая губчатая бумага: Меньший угол, 19– 20 градусов с низким давлением зажима
Обычная бумага: средний угол, 23–24 градуса со средним давлением зажима
Твердая бумага: большой угол или двойной скос до 30 градусов с более высоким давлением зажима

Всегда обращайтесь к руководству OEM или обсуждайте этот вопрос со своей службой заточки и производителем. Существует слишком много различных конфигураций и материалов, чтобы перечислять их здесь, чтобы дать универсальный ответ.

Андре: Согласно Polar, в их руководстве

Резка на практике , 70 % всех проблем с резкой возникают из-за «неправильного угла наклона ножа или качества ножа, не соответствующего разрезаемому материалу».

Затем они перечисляют более 50 типов материалов с предлагаемыми углами наклона ножей. Я насчитал не менее 17 различных углов ножа с комбинациями одинарного и двойного скоса, включая различные углы и длины.

Дейв: Важно понимать, что большинство из нас прекрасно справляется со стандартным ножом. Когда возникают проблемы, мы не всегда должны винить машину в проблемах, вызванных ножом. Вместо этого нам следует поговорить с продавцом ножей или производителем резаков. Печатники редко меняют нож в зависимости от материала, который они будут резать. Большинство даже не знают, какой угол они используют. Им просто интересно, острый нож или тупой.

Андре: Когда я впервые начал работать в переплетной мастерской, мы нарезали ужасную смесь SBS, ДСП, обложек, а затем смешали много бумаги книжного веса. И мы сделали это стандартными стальными ножами. После нескольких лет «образования» у хорошего ножевого мастера мы, наконец, добавили в список ножей 2 или 3 угла наклона и быстрорежущую сталь, чтобы соответствовать тому, что нам довелось резать.

Правильный нож с правильной бумагой дал нам огромный прирост производительности резки, и модернизация быстро окупилась.

Подводя итог, можно сказать, что три простых приема заставят ваш гильотинный резак работать без сбоев:

Всегда держите в машине острый нож
Используйте сталь для ножей, подходящую для вашей работы
Используйте правильный угол наклона ножа для работы, которую вы режете

Спасибо, Дэйв, за ваш вклад в эту тему. Вы можете связаться с Дэйвом Даблом онлайн по адресу http://dblequip.com. Если вы хотите более подробно ознакомиться с методами гильотинной резки, загрузите Cutting in Practice здесь.

(pdf открывается в новом окне браузера)

И, как всегда, мы приветствуем ваши комментарии и впечатления ниже!

Как резать стальной сайдинг | Klauer…

Стальной сайдинг – это красивый, прочный металлический сайдинг, отличающийся привлекательностью и долговечностью. Тем не менее, подрядчики и монтажники должны правильно резать сайдинг из листового металла, чтобы их клиенты могли воспользоваться всеми преимуществами продукта. Точно вырезанный стальной сайдинг гарантирует, что дом вашего клиента будет защищен от непогоды на долгие годы.

Ниже вы найдете наши основные советы и рекомендации, необходимые для установки стального сайдинга внахлест для максимальной производительности, чтобы ваши клиенты были довольны и пели вам похвалы.

Источник изображения

Что такое стальной сайдинг?

Стальной сайдинг внахлестку — это тип металлического сайдинга, который устанавливается горизонтально. Доски накладываются друг на друга, когда они размещены, поэтому он получил название сайдинг внахлест. Стальной сайдинг изготавливается из стали, одного из самых перерабатываемых материалов на планете.

Преимущества стального сайдинга внахлест

Выбор стального сайдинга внахлест дает огромные преимущества. Вот четыре ключевых.

1. Непревзойденная долговечность для душевного спокойствия

Стальной сайдинг невероятно прочен, устойчив к вмятинам, огню и вредителям. Благодаря отделке и способу обработки сталь также защищает от царапин и проникновения влаги. Выбор стального сайдинга означает, что вашему клиенту никогда не придется беспокоиться о коррозии, обесцвечивании или ржавчине (что означает отсутствие раздражающих отзывов для профессионалов).

Стальные панели очень стабильны, поэтому они не сжимаются и не расширяются так сильно, как винил, дерево или другие изделия, изготовленные из клея и цемента. Срок службы стального сайдинга составляет до 50 лет и более.

2. Широкий выбор цветов для любого стиля

Раньше стальной сайдинг был довольно ограничен в цветах и текстурах, но это уже не так. Широкая цветовая гамма отвечает вкусам ремонтников жилых домов, новостроек и коммерческих заказчиков.

Стальной сайдинг может напоминать внешний вид натурального дерева, придавая клиентам натурально выглядящую текстуру дерева без проблем, связанных с настоящим деревом, то есть без деформации, выцветания, гниения, вредителей или расщепления.

Он даже может быть установлен в различных схемах и конфигурациях, так что вы можете получить вид сайдинга из досок и реек или традиционного сайдинга внахлест, в зависимости от предпочтений вашего клиента.

3. Безвредность для окружающей среды для зеленых потребителей

Институт переработки стали признал сталь самым перерабатываемым материалом в США. Когда вы сочетаете его пригодность для вторичной переработки и долговечность с низкими эксплуатационными расходами, это идеальный вариант экологически чистого сайдинга.

Сталь можно перерабатывать снова и снова, не теряя при этом своей прочности и высокого качества.

4. Простота обслуживания, чтобы освободить ваши выходные

Не все материалы одинаковы, когда дело доходит до обслуживания, и стальной сайдинг является одним из самых не требующих особого ухода материалов на рынке. Если они выберут высококачественный материал с защитным покрытием, вашим клиентам нужно будет всего лишь аккуратно мыть сайдинг пару раз в год, чтобы предотвратить коррозию и сохранить сайдинг сияющим, как новый.

Советы и рекомендации по резке стального сайдинга

Источник изображения

Правильное хранение

Стальной сайдинг имеет острые края. Убедитесь, что продукт хранится в горизонтальном положении с опорой по всей длине коробки. Наклоните коробку на 90 градусов на бок во время транспортировки. Для установки откройте всю коробку и поднимите детали, а не сдвигайте их, чтобы не поцарапать.

Обшивочный материал всегда должен быть сухим и защищенным. Убедитесь, что поблизости нет других материалов или посторонних лиц, чтобы предотвратить любые возможные повреждения или травмы. Наденьте подходящую защиту для глаз и защитите все открытые участки кожи, так как летящие стальные стружки могут привести к потенциальному повреждению.

Используйте правильное оборудование

Прежде чем начать, имейте в виду, что стальной сайдинг является одним из самых прочных материалов для сайдинга на рынке, и для его резки требуется специальное оборудование, чтобы убедиться, что он правильно раскроен.

Как определить, какие инструменты лучше всего использовать? Существует несколько вариантов инструментов для резки стального сайдинга: циркулярная пила, двойной резак, электрические ножницы, ножницы по металлу и т. д. Вам нужно выбрать инструмент, который подходит вам и вашему рабочему месту, и часто производители рекомендуют инструменты, которые они считают наиболее подходящий для них сайдинг. Обязательно всегда следуйте инструкциям производителя для достижения наилучших результатов.

Если вы предполагаете, что будете часто резать стальной сайдинг внахлест, особая машина для резки сайдинга может стать отличной инвестицией. Лучший метод зависит от конкретной конструкции здания, над которым ведутся работы, марки и типа используемого сайдинга, а также от конкретных навыков конкретного специалиста.

Использование специальной машины для резки сайдинга или устройства для резки гильотинного типа, предназначенного для разрезания под прямым углом к сайдингу, является предпочтительным методом выполнения прямых разрезов без повреждения оцинкованного покрытия.

Знать процесс

Обратите внимание на направление стального нахлеста разрезаемых стальных панелей. Положите панели, которые нужно разрезать, предварительно окрашенной стороной вниз на поверхность, которая не поцарапает краску. Когда будете готовы, ознакомьтесь с руководством производителя по процедурам резки стали.

Для стального сайдинга Klauer для жилых помещений отдельные панели можно разрезать ножницами по металлу. Начните с рисования линии на панели с помощью квадрата. Сначала начните резать с верхнего замка и продолжайте движение к нижней части панели. Сломайте панель по торцу и прорежьте нижний замок.

Используйте отвертку, чтобы снова открыть замок, который может сплющиться ножницами по металлу (см. рисунок). Иногда для разрезания верхних и нижних замков используются авиационные ножницы, а канцелярский нож может поцарапать и сломать лицевую сторону панели. Для прямых срезов лучше всего подходят ножницы-утконосы.

Источник изображения

Дополнительные советы и рекомендации

Существуют дополнительные советы и рекомендации, которые помогут упростить весь процесс.

Специальные электропилы, такие как циркулярные или отрезные пилы, могут использоваться опытными слесарями для резки стального сайдинга внахлестку. Как правило, сталь не следует резать с помощью каких-либо устройств, выделяющих тепло, таких как электрическая циркулярная пила или лобзик — это может привести к разрушению защитного оцинкованного покрытия и повреждению сайдинга. Электропилу можно использовать для обработки стали, если она оснащена одобренным лезвием с наконечником из карбида титана.
Для достижения наилучших результатов используйте фанерное полотно с мелкими зубьями. Многие опытные установщики стального сайдинга рекомендуют устанавливать диск в обратном направлении для получения ровных и чистых срезов.
Никогда не пытайтесь разрезать более одной стальной панели одновременно, чтобы попытаться ускорить процесс. Ваши разрезы будут крайне неточными и небезопасными.
Переносной стол для обрезки или обрезки, который позволяет закрепить стандартную переносную циркулярную пилу на держателе и отложить ее в сторону, чтобы не повредить сайдинг, позволяет значительно сэкономить время. Эти инструменты могут помочь измерить и распилить, а также сделать косые и косые разрезы для сайдинга, софита и отделки. Установки изготовлены из легкого алюминия и могут быть легко установлены на рабочем месте одним человеком.

Процедуры устранения неполадок

В некоторых случаях вы можете не знать, что делать. Вот несколько примеров проблем, с которыми вы можете столкнуться, а также способы их устранения и устранения.

1. Что произойдет, если края обрезаны грубо?

Очень грубые зубчатые края обнажают оголенный металл. Неровные края и заусенцы могут представлять опасность для установщиков, а если их не защитить, они могут заржаветь и потенциально обесцветить соседние материалы. Чистый срез позволяет гальваническому покрытию герметизировать срезанный край.

Во время резки важно периодически останавливать и осматривать режущее устройство, чтобы убедиться, что режущая кромка по-прежнему острая и делает чистые срезы. Всегда используйте острые инструменты, которые должным образом отрегулированы.

2. Вся моя рабочая площадка покрыта стальной стружкой. Что мне делать?

Соберите все крупные куски мусора, картонные коробки, гвозди и т. д. Мелкие, трудноразличимые предметы, такие как гвозди и металлическая стружка, притягивайте и удаляйте с помощью большого магнита.

3. Как измерить и обрезать фронтоны?

При монтаже сайдинга на фронтоны на некоторых панелях придется делать диагональные разрезы. Чтобы сделать шаблон для раскроя панелей по фронтону, используйте два коротких куска сайдинга в качестве шаблонов.
