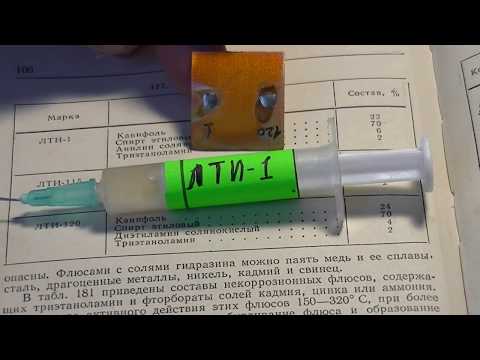

ЛТИ – 120 гель (10 мл) (шприц луер лок) Rusflux
В МАГАЗИНЕще цены и похожие товары
Флюс–гель для пайки REXANT 09-3684
ПОДРОБНЕЕЕще цены и похожие товары
Флюс для пайки REXANT, гель TT KELLER индикаторный, 20 мл, банка флюс, 1 шт.
, 20 мл, гель
ПОДРОБНЕЕЕще цены и похожие товары
Флюс Rexant 09-3692 гель для пайки, TT KELLER индикаторный, 20 мл, банка (10шт)
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель для пайки “Активный” в шприце Rexant (12 мл) {09-3680} Бренд: Rexant, Код
В МАГАЗИНЕще цены и похожие товары
smdbga и smdмикросхемнейтральныйсвоими рукамиФлюс–гель для пайки “Канифоль-гель актив” в шприце Rexant (12 мл) {09-3686} Бренд:
В МАГАЗИНЕще цены и похожие товары
Флюс–гель TR-RM 20мл Неактивированная канифоль
В МАГАЗИНЕще цены и похожие товары
Флюс–гель паяльный ТТ (Keller) индикаторный (Применяется для высококачественной пайки электронных компонентов.
Баночка 20 мл)
В МАГАЗИНЕще цены и похожие товары
Флюс–гель для пайки паяльная кислота 12 мл шприц REXANT 09-3688
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель для пайки Rexant, TT Keller индикаторный, 20 мл, банка, блистер {09-3692-1} Бренд:
В МАГАЗИНЕще цены и похожие товары
Флюс–гель для пайки алюминия в шприце Rexant (12 мл) {09-3682} Бренд: Rexant, Код производителя:
В МАГАЗИНЕще цены и похожие товары
флюс гель Flux Plus RMA канифольный 10г Тип: флюс, Цвет: желтый, Партномер: 6-411-A
В МАГАЗИНЕще цены и похожие товары
Флюс–гель REXANT пайка алюминия, 12 мл, техно-шприц, блистер 09-3682
ПОДРОБНЕЕЕще цены и похожие товары
Флюс ГЕЛЬ для пайки SMD чипов и микромонтажа 12мл шприц дозатор, толкатель
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель для пайки REXANT, паяльная кислота, 12 мл, техно-шприц флюс, 12 мл, гель
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель для пайки Rexant, BGA/SMD, 12 мл, техно-шприц, блистер
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель Interflux IF 8300 для BGA-микросхем (30cc) Тип: флюс, Цвет: желтый, Партномер: IF 8300
В МАГАЗИНЕще цены и похожие товары
Флюс–гель универсальный Amtech NC-559-ASM-UV(TPF) 10cc для пайки BGA, SMD, чипов и печатных плат, шприц, 10 мл
В МАГАЗИНЕще цены и похожие товары
Флюс Rexant 09-3692-1 гель для пайки, TT KELLER индикаторный, 20 мл, банка, блистер
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель TR-RMА 20мл Активированная канифоль
В МАГАЗИНЕще цены и похожие товары
Флюс–гель для пайки активный 12 мл шприц REXANT 09-3680
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель для пайки REXANT, активный, 12 мл, техно-шприц флюс, 12 мл, гель
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель для пайки “Паяльная кислота” в шприце Rexant (12 мл) {09-3688} Бренд: Rexant,
В МАГАЗИНЕще цены и похожие товары
Флюс–гель для пайки! TT KELLER индикаторный, 20мл, банка
ПОДРОБНЕЕЕще цены и похожие товары
Флюс–гель для пайки BGA и SMD 12мл (шприц) Rexant 09-3684
В МАГАЗИНЕще цены и похожие товары
Флюс–гель “Для пайки бронзы, латуни, меди” в пром.
шприце 12 мл.
В МАГАЗИНЕще цены и похожие товары
Флюс–гель Interflux IF 8300 для BGA-микросхем (30cc) Тип: флюс, Цвет: желтый, Партномер: IF 8300
В МАГАЗИНЕще цены и похожие товары
флюс гель Flux Plus RMA канифольный 10г Тип: флюс, Цвет: желтый, Партномер: 6-411-A
В МАГАЗИНЕще цены и похожие товары
флюс гель Flux Plus безотмывочный, 10г Тип: флюс, Цвет: желтый, Партномер: 6-412-A
В МАГАЗИНЕще цены и похожие товары
Флюс–гель универсальный Amtech NC-559-ASM-UV(TPF) 10cc для пайки BGA, SMD, чипов и печатных плат, шприц, 10 мл
В МАГАЗИНЕще цены и похожие товары
2 страница из 27
Флюс-гели для пайки
Чем растворить канифоль?
21.12.2016 Флюс
Не будем подробно останавливаться на свойствах и преимуществах применения канифоли.
Только подчеркнем, что более известного, популярного и применяемого флюса для пайки не найти. Чаще всего канифоль используется мастерами в своем природном состоянии – твердый и хрупкий материал. Но иногда такое применение становится проблемным или нежелательным – пайка в труднодоступных и неудобных местах, необходимость покрытия флюсом большой площади материала, недопустимость сильного нагревания места пайки, работа с очень мелкими деталями. Применение жидкого флюса, полученного растворением канифоли, в таких условиях становится единственным верным способом для успешного выполнения намеченных работ.
Состоящая из природных компонентов и являющаяся нейтральной, канифоль не растворяется водой. Тогда как получить ее жидкий вариант? Самый легкий способ – покупка готового жидкого флюса промышленного производства, который не является редкостью в хозяйственных магазинах и строительных отделах. Другой вариант предусматривает самостоятельное изготовление. Такой флюс получить несложно и он мало будет отличаться качеством от магазинного, зато мастер получит удовольствие от результативной работы на подготовительном этапе пайки.
Растворители для канифоли
- Спирт. Этот растворитель стал наиболее применимым из-за доступности, относительной дешевизны и своей активности при взаимодействии с канифолью. Приготовление флюса включает следующие операции:
- измельчение канифоли;
- добавление полученного порошка в емкость со спиртом;
- взбалтывание закрытой емкости или помешивание в ней составляющих до полного растворения частиц канифоли в спирте.
Содержание канифоли в растворе может колебаться от 25% до 75%. Чем больше ее концентрация, тем активнее проявляются свойства флюса. Это нужно учесть и сопоставить с необходимыми результатами пайки. Если взбалтывание и дополнительное нагревание не помогают до конца растворить мелкие порошкообразные частицы и они оседают на дне, значит достигнута максимальная концентрация канифоли в спирте. Для работы нужна жидкая фаза, которую необходимо аккуратно, без осадков слить в другую емкость.
2.
Скипидар. Являясь химически активным, он хорошо растворяет флюс даже без дробления. Концентрацию канифоли в скипидаре можно доводить до 85%.
3. Бензин, эфир, ацетон и другие органические растворители. Если доступны эти вещества, то растворять в них канифоль следует по описанной выше схеме с дроблением, подогревом и перемешиванием (взбалтыванием). Учитывая летучесть применяемых веществ, готовый раствор флюса нужно быстро использовать или хранить в герметичной таре. Уместными при работе с ними будут средства защиты дыхательных путей и проветривание (вентиляция).
4. Масла. Для получения раствора обязательно мелкое дробление флюса и применение подогрева. Готовый раствор может иметь осадки, его вязкость препятствует растеканию и помогает наносить на рабочую поверхность нужный слой флюса.

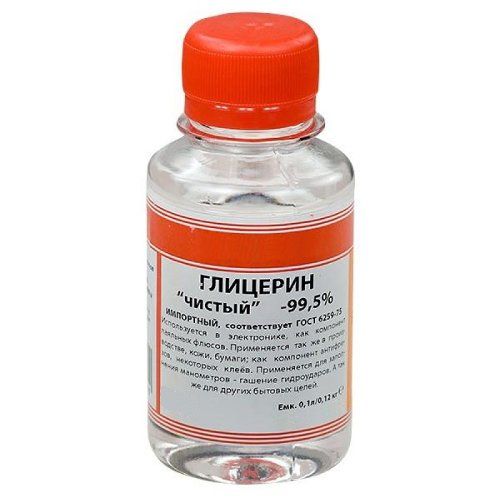

5. Глицерин. Обычно добавляется в уже упомянутый раствор канифоли и спирта для большей эффективности. После пайки с таким флюсом остатки смываются тщательно, так как глицерин является причиной поверхностных электрических утечек и источником коррозии.
Выводы

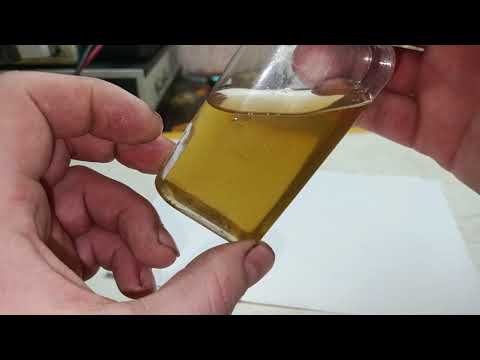

- жидкий раствор канифоли, абсолютно не уступающий продаваемым образцам, легко получить в домашних условиях;
- растворенная канифоль не требует предварительного расплавления и легко наносится на любую поверхность с помощью подручных средств – обычного шприца, кисточки, зубочистки и других;
- растворы являются эффективными даже при небольшой концентрации канифоли;
- они легко удаляются после работы;
- для лучшей и быстрой растворимости флюса используется подогрев растворителя.
Путь вперед (пайка). | diyAudio
Эта запись представляет собой обзор и отчет о моих выводах, полученных при испытании нового флюса, а также упоминание бессвинцового припоя, очень похожего на припой 68/37 Si/Pb. Итак, поехали.
Флюс.
Несколько дней назад я вернулся, чтобы выяснить, как сделать свой собственный RMA – Мягко активированную канифоль – нашел несколько хороших сосновых оленей (канифоль или калофон) и искал кислоту.
В этот момент я наткнулся на лимонную кислоту, которую некоторые используют при изготовлении собственного флюса RMA, и все было хорошо. Но это заставило меня задуматься. Причина, по которой мы используем флюс, в основном двоякая: 1. химическая очистка дорожек печатной платы. 2. Лучшее смачивание/растекание припоя.
Транспортное средство: Оказывается, глицерин является превосходным транспортным средством.- Глицерин, также называемый глицерином или глицерином: это простое соединение полиола. Это бесцветная, вязкая жидкость без запаха, сладкая на вкус и нетоксичная. Глицериновая основа содержится во многих липидах, известных как глицериды. Он широко используется в пищевой промышленности в качестве подсластителя и увлажнителя в фармацевтических препаратах. Глицерин имеет три гидроксильные группы, которые отвечают за его растворимость в воде и гигроскопичность.
Активатор: Лимонная кислота. Лимонная кислота — это слабая органическая кислота, имеющая химическую формулу C6H8O7. В природе встречается в цитрусовых. В биохимии он является промежуточным звеном в цикле лимонной кислоты, который участвует в метаболизме всех аэробных организмов и, что не менее важно, является отличным окислителем и используется во многих натуральных чистящих средствах.
Растворитель : Это обычная вода или H3O. Это основной растворитель лимонной кислоты. Я использовал деионизированный.
***
Формула достаточно проста:
2 части глицерина. (300 мл = около 6 долларов США)
2 части лимонной кислоты (кристаллы) (100 г = около 1 доллара США)
1 часть воды. (бесплатно или дешево)
1. Смешайте глицерин и воду до получения однородной смеси. 2. Нагрейте жидкость, но не кипятите, это ускорит шаг 3, так как тепло действует как катализатор. 3 Добавьте лимонную кислоту и перемешайте/перемешайте до растворения. Вот и все, теперь вы сделали.
Выводы.
Итак, я сел с пустой доской для экспериментов, чтобы опробовать этот флюс. Использование припоя Sn60/Pb38/Cu2. Эталонным флюсом был Weller Lötwasser (флюс WS). Эталонный флюс ведет себя так, как и должен флюс, производит нормальное количество дыма и имеет «нормальный» запах во время использования. Цена $7,54 за 25 мл, так что не дешево.
Citric Acid Flux (или CAF) имеет приятную вязкость, похожую на теплый кленовый сироп. Практически не имеет запаха и прозрачен. Наношу ватным тампоном, держится благодаря глицерину. Я использовал паяльную станцию KSGER V2.1S T12 с цифровым регулятором температуры , которая имеет быстрое линейное изменение температуры и восстановление, и причина, по которой я упоминаю восстановление, заключается в том, что, когда вода в CAF доводится до точки кипения, это займет с это часть тепла. Кипящая вода — это то, что я бы назвал основным отличием CAF от Weller Lötwasser. Кроме этого, он не уступает WS или RME с той разницей, что его очень легко чистить водой, изопропанолом или смесью 50/50.
Очистка платы от обоих флюсов была очень простой работой, никаких следов, о которых можно было бы говорить, и по сравнению с флюсом RMA, работать с ним было мечтой.
Припой.
Теперь пришло время немного информации о припое. Если вы не имеете опыта работы с припоями, свинцовыми и бессвинцовыми (RoHS) группами SAC305, которые в большинстве случаев представляют собой смесь олова, серебра и меди, посмотрите это видео:
Тест сплавов для припоя — свинец и бессвинцовый припой.
Испытание сплавов для припоя — свинец и бессвинцовый припой: 60/40 — 63/37 (эвтектика) — 99,3/Cu0,7 – 99/Ag0,3/Cu0,7 (SAC) – 96,5/Ag3/Cu0,5 (SAC305)
YouTube
PS: Забегая вперед, я хочу, чтобы вы знали об этом факте что я сам еще не тестировал следующий припой, но планирую в ближайшем будущем.
***
Одним из лучших припоев на рынке из-за меньшего риска холодных соединений является версия 63/37 Si/Pb. Бессвинцовый припой, содержащий серебро, более или менее сложен в работе, поэтому я никогда не был доволен тем, как он ведет себя по сравнению с 63/37. Но это изменится.
Kester K100LD
Единственный бессвинцовый сплав, снижающий показатели 5 D
1. Наименьшее растворение меди Предотвращает эрозию меди, снижает потребность в обслуживании и повышает надежность
2. Низкая матовость. Обеспечивает блестящие, гладкие паяные соединения
3. Низкий уровень дефектов. Без перемычек с отличными галтелями на верхней стороне
4. Низкий уровень окалины. Добавка против окалины приводит к уменьшению окалины на 20% по сравнению с необработанным Sn63Pb37
5. Низкие цены. Сплав без серебра примерно на 50% дешевле, чем SAC305
– K100LD представляет собой новый запатентованный бессвинцовый припой, который можно использовать в системах пайки волной и селективной пайки, а также в операциях лужения погружением.
K100LD имеет самое низкое растворение меди среди всех распространенных припоев, включая Sn63, SAC305 и другие бессвинцовые варианты.
– Низкая скорость растворения меди делает K100LD идеальным продуктом для таких применений, как ремонт фонтанов, где время контакта больше, а другие бессвинцовые сплавы полностью разрушают медные клеммы.
Я приложил несколько документов, содержащих основную информацию и оценку Kester K100LD, а также отследил доступные припои K100LD серий 275, 311 и 48, в которых используются разные флюсы.
Эта серия также содержит припой SOC305, поэтому убедитесь, что он соответствует тому, что вы ищете, по сравнению с версиями K100LD.
Один информационный лист был слишком большим для прикрепления в виде файла, поэтому, пожалуйста, используйте предоставленные ссылки для загрузки.
1. www.amtest.bg/products/Kester/Flux/K100LD_brochure.pdf
В зависимости от того, в какой части мира вы живете, достать K100LD может быть легко или сложно. дистрибьюторов на домашней странице Kester. Одной из часто доступных версий является катушка 0,037″ / 0,8 мм – 1 фунт серии 275 с номером детали 2495747618, но вы можете найти другие размеры в файле Info and Part Number.pdf, который я приложил.
Вот, собственно, и говорить нечего. Надеюсь, информация была полезной, независимо от того, новичок вы в этом деле или опытный паяльщик.
Oneminde

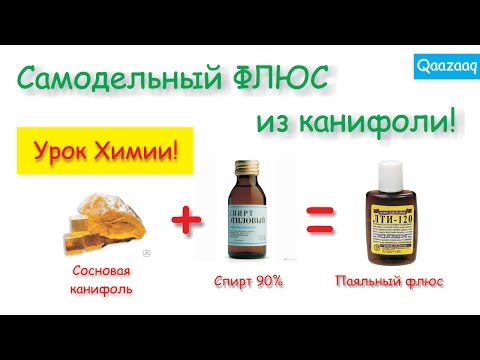

Канифольный флюс для пайки, DIY | Hackaday.io
Существует больше способов изготовления флюса для пайки канифолью, это самый простой способ, но вы будете удивлены тем, насколько хорошо конечный продукт работает по сравнению с коммерческими вариантами.
Детали

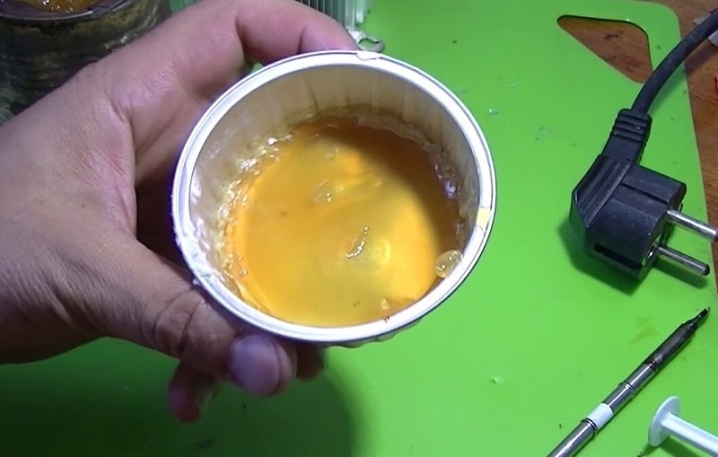

Приготовим канифольный паяльный флюс.
Из Wikiless: «Канифоль, также называемая канифолью или греческой смолой, представляет собой твердую форму смолы, полученную из сосен и некоторых других растений, в основном хвойных, полученную путем нагревания свежей жидкой смолы для испарения летучих жидких терпеновых компонентов. -прозрачная, цвет варьируется от желтого до черного. При комнатной температуре канифоль ломка, а при температуре плиты плавится. Состоит главным образом из различных смоляных кислот, особенно из абиетиновой кислоты».
———————————-
Некоторые коммерческие варианты флюса содержат большое количество химикатов, которые испаряются при нагревании, что опять же может привести к образованию токсичных газов в рабочей среде и вредных химикатов в природе. Я не говорю, что газы от канифольного флюса безвредны, но я действительно думаю, что они менее вредны, чем большинство продуктов в магазине.
При пайке всегда следует использовать надлежащую вентиляцию. В любом случае, именно так можно сделать собственный флюс, используя только натуральные ингредиенты.
Все, что вам нужно, это сама сосновая смола и немного спирта (медицинский спирт/медицинский спирт/этанол, 80 об.% или сильнее), я думаю, что другие растворители тоже подойдут, но спирт (по крайней мере, этанол) не выделяет токсичных газов.
Мой рецепт в основном такой же, как флюс канифоли, который вы могли купить в магазине в те дни. Самая большая разница в том, что в него добавлен спирт, что делает его жидким, в отличие от старого типа, который был твердым. Старожилы, вероятно, узнали бы запах этого флюса. Работает как со свинцовым, так и со свинцовым припоем.
Если вы живете в городе или вам лень ходить в лес за сосновой живицей, вы можете купить готовую канифоль в местном магазине музыкальных инструментов. Канифоль помогает создавать трение между волосками смычка и струнами на скрипках и виолончелях.
Просто раздавите его и растворите в спирте.
———————————-
1: Соберите немного сосновой смолы, это может быть смола те, что вытекли из раны на дереве, не имеет значения, если оно старое, сухое и полное мертвых муравьев. здесь важно не убить дерево, они нужны нам для более важных вещей, таких как преобразование CO2 в кислород.
2: Проведите механическую чистку, постарайтесь удалить часть мертвых муравьев и большую часть коры деревьев.
3: Поместите смолу в стеклянную банку и залейте столько спирта, чтобы вся смола была покрыта спиртом.
4: Перемешайте или встряхните, пока смола полностью не растворится. Можно оставить на ночь, если вы не хотите так сильно перемешивать, не используйте духовку для нагрева, так как жидкость и газы в этот момент чрезвычайно легко воспламеняются.
5: Используйте фильтр для кофе или аналогичный и отфильтруйте жидкость в чистую стеклянную банку, добавьте больше спирта, если у вас возникли проблемы с вязкостью жидкости, которая не может пройти через фильтр.
При необходимости повторите процесс фильтрации.
6: Теперь вы можете регулировать вязкость по своему вкусу, для более густого продукта вы просто оставляете банку без крышки, чтобы спирт испарился, а если любите пожиже просто добавляете больше спирта, только помните, что добавляя спирт вы также разбавьте активные ингредиенты, поэтому не добавляйте их слишком много. Некоторым нравится, что он очень густой, чтобы его можно было использовать для приклеивания smd-компонентов к печатной плате. Для пайки горячим воздухом может быть лучше использовать более тонкий продукт. Сделайте немного из обоих и попытайтесь увидеть, что вам нравится больше всего.
7: Теперь вы можете спаять свою машину времени, используя более экологичный флюс.
———————————-
Я сделал флюс как путем нагревания смолы, так и вообще без использования тепла, и я не могу сказать, что заметил какую-либо разницу в качестве конечного продукта. Может быть, кто-то с большим опытом и/или образованием может прокомментировать этот вопрос. Просто помните, что как сама смола, так и спирт чрезвычайно легко воспламеняются и могут самовоспламеняться при относительно низких температурах, используйте надлежащую вентиляцию и примите меры предосторожности, если собираетесь ее нагревать.
Этот тип флюса оставляет на печатной плате тонкий слой остатков, который можно легко удалить щеткой и спиртом. Он…
Подробнее »
Посмотреть все подробности
- 1 × Сосновая смола Живица сосновая сухая или жидкая, либо готовая канифоль из инструментального цеха.
- 1 × Этанол или медицинский спирт, 80 об.% или сильнее Другие растворители также могут работать.
1
Соберите немного сосновой смолы.
