На какую глубину закапывать водопроводную трубу в частном доме

Автор Монтажник На чтение 13 мин. Просмотров 11.3k.

В индивидуальных домах при отсутствии магистрали центрального водоснабжения, забор воды производят из скважин и колодцев, подводя трубы под землей от фундамента строения к источнику. При проведении работ важно знать, на какую глубину закапывать водопроводную трубу в частном доме – это позволит снизить материальные затраты при земляных работах и избежать промерзания водопровода в зимнее время.

При использовании современных технологий, утеплением трубопроводов с помощью электрического кабеля или теплоизоляторов можно значительно уменьшить глубину залегания магистрали – это будет удобно при ремонтных работах в случае протечек. Однако незначительная глубина прокладки водопроводных труб также нежелательна – вода при поверхностном расположении линии будет нагреваться в летнее время, что противоречит нормам СанПиН 2.1.4.1074-01. Если питьевая вода будет иметь высокую температуру, в ней будут развиваться вредные микроорганизмы.

На какую глубину закапывать водопроводную трубу в частном доме

На какую глубину закапывать водопроводную трубу в частном доме

Рис. 1 Как выкапывается траншея для водопровода

Содержание

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли – это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Карта промерзания почвы в Московской областиКарта промерзания почвы в Московской области

Рис. 2 Карта промерзания почвы в Московской области

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

  • Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
  • Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
  • Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
  • Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
  • Место расположения точки ввода наружной магистрали в дом через его фундамент – чем она ниже, тем больше глубина заложения водопровода.
  • Температура воды в источнике водозабора.
  • Климатические условия региона – нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Карта промерзания грунта РоссииКарта промерзания грунта России

Рис. 3 Карта промерзания грунта России

На какую глубину закапывать водопроводную трубу в частном доме – как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние – это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант – получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ – самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Схема монтажа наружного водопроводаСхема монтажа наружного водопровода

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца – схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции – использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов – использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

  • для песчано-гравийных грунтов показатель берется равным 1;
  • для супесчаных – 1,25;
  • в суглинистых и глинистых грунтах показатель – 1,5;
  • в торфяных – около 2.

Схема подключения водопровода

Схема подключения водопровода

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику – ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 – 20 см. При использовании специальной техники для рытья траншей – бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Техника и приспособления для рытья траншейТехника и приспособления для рытья траншей

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

  • Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
  • Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
  • Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
  • Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль – они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

  • У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
  • Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
  • При помощи спецтехники выкапывают траншею нужной глубины шириной 20 – 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 – 3 м. от места раскопок во избежание обрушения стенок.
  • После прокапывания канала на его дно засыпают слой песка толщиной 5 – 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Траншея для трубы водопроводаТраншея для трубы водопровода

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

  • Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 – 50 см.
  • В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
  • Подсоединение трубопровода в зависимости от материала изготовления производят разными способами – если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
  • После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Как правило, в индивидуальный дом прокладывают водопровод из пластиковых труб, чаще используют полиэтилен низкого давления (ПНД трубу), имеющий одно существенное преимущество перед своими синтетическими аналогами: полипропиленом (ПП) поливинилхлоридом (ПВХ) сшитым полиэтиленом (РЕХ), используемым в металлопластиковых трубах.

Траншея для индивидуального водопроводаТраншея для индивидуального водопровода

Рис. 8 Шурфы и траншеи для индивидуального водопровода

Дело в том, что во всех перечисленных видах для соединения требуется использование пайки или прессования, исключение составляет металлопластик, которой можно монтировать на компрессионные разборные фитинги, но его использование для холодного водоснабжения нерационально (материал рассчитан для работы в системах отопления). Использование ПНД в водопроводе позволяет легко, надежно и быстро соединять толстостенные трубы разборными пластиковые фитингами, не подверженными коррозии, при необходимости водопровод легко отсоединяют от напорной трубы электронасоса для извлечения последнего на поверхность.

Так же применение пластика с теплопроводностью 0,3 Вт/м ºС. по сравнению со сталью, имеющей данный показатель в 150 раз больше (47 Вт/м ºС.) позволяет значительно снизить глубину залегания трубопровода для предотвращения промерзания при нулевой температуре земли. Еще одно преимущество ПНД – его пластичность, то есть замерзшая вода разорвет стальную трубу, в то время как полиэтилен растянется.

Если глубина залегания канализационных пластиковых труб большого диаметра не превышает 8 м, то водопроводные трубы малого диаметра можно опускать под землю на существенно большее расстояние, но при бытовом использовании необходимость в подводе водопровода с таким заглублением отпадает.

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания – не менее 0,5 метра.

Электрический кабельЭлектрический кабель

Рис. 9 Электрический кабель – схема установки

Тонкости подвода воды к дому зимой

Водопровод обычно подключают во время строительства дома, чтобы не испытывать проблем с водой, при индивидуальном водоснабжении водозабор производят из колодцев или скважин погружными (в большинстве случаев) или поверхностными электронасосами. При подводке воды нужно обратить внимание на следующие факторы:

  1. Для водопроводной системы лучше использовать ПНД трубы, имеющие высокую прочность и простое соединение компрессионными фитингами. Водопроводная труба ПНД реализуется в бухтах значительной длины, при укладке она не должна иметь стыков на всем пути следования. Фитинговое соединение производится только в двух точках: на оголовке скважины при присоединении к напорной трубе электронасоса и в жилом доме при подключении к домашней водопроводной линии. Таким образом, обеспечивается высокая герметизация линии на всем протяжении, а возможные места утечек на стыках легко доступны в кессоне и дома.
  2. Кессонный колодец должен быть ниже залегания водопровода, если это расстояние слишком велико и расходы на глубокий кессон существенны, водопровод придется утеплять и поднимать выше. Чтобы не проводить сложных расчетов утеплителя, лучше поместить внутрь трубопроводного канала электрический кабель.
    Данное решение позволит поддерживать температуру внутри линии выше точки замерзания при минимальных расходах электроэнергии, а опускание кабеля по напорной трубе в скважину на некоторое расстояние предотвратит и ее возможное замерзание. При этом не понадобится утеплять стенки кессона на зиму, оголовок скважины и сам водопровод скорлупой из пенопласта или пеноплекса – данное решение (использование электрокабеля) может быть более эффективным и даже экономически выгодным.

На какую глубину закапывать водопроводную трубу в частном домеНа какую глубину закапывать водопроводную трубу в частном доме

Рис. 10 Уложенные в траншею водопроводные коммуникации

Использование электрокабеля в системе забора воды из колодца при малом расстоянии трубопровода от поверхности земли также намного эффективнее для предотвращения замерзания напорной трубы, чем утепление стен и колодезного отверстия тепловыми изоляторами.

Изоляционные материалы с низкой теплопроводностью в утепленном колодце не предотвращают замерзание воды в напорной трубе при низких температурах (они увеличивают время до кристаллизации). В отличие от теплоизоляторов, нагревающий кабель эффективно справляется задачей обогрева при минимальном электропотреблении – от него требуется только поддержание температуры воды в линии чуть выше 0º С, а не ее кипячение. На строительном рынке широко представлены саморегулирующиеся устройства, автоматические изменяющие энергопотребление и нагрев в зависимости от температуры протекающей жидкости.

Стандартная длина выпускаемых производителем электрических кабелей с регуляторами – до 25 метров, длина одной подключаемой секции доходит до 100 метров.

Чтобы определить, на сколько можно закопать в холодную землю водопроводные трубы при индивидуальном водоснабжении из скважины или колодца, используют карту глубин промерзания грунта в своей местности, к максимальному показателю прибавляют 0,5 метра и получают искомый результат.

Уменьшить расстояние прохождения водопровода от поверхности земли можно, используя теплоизоляторы или нагревательные электрические кабели, последние более эффективны, но имеют слишком высокую стоимость (минимальная цена 1 погонного метра саморегулирующегося нагревательного кабеля составляет 3 у.е.).

Глубина укладки водопроводных труб под землей в частном доме

Индивидуальные застройщики самостоятельно организуют водоснабжение своего хозяйства от колодца или скважины. Чтобы вода в магистрали не замерзала зимой, не нагревалась летом, необходимо правильно рассчитать, на какую глубину надо закапывать водопроводную трубу в частном доме. Заложение коммуникации в землю зависит от климата и иных факторов, каждый из них следует учесть при обустройстве системы водообеспечения.

Ввод трубы ПНД В домВвод трубы ПНД В дом

Разрез водопровода в дом с колодца.

Строительные нормативы глубины

Правила обустройства систем водоснабжения для строительных организаций собраны в СНиП 2.04.02-84 – актуализированном сборнике норм, размещенном в СП 31.13330.2012. Базовым расстоянием для глубины заложения водопровода документом закреплена величина 0,5 м.

Этот размер служит нормативом, используемым при расчете удаления водовода от поверхности:

  • расстояние от низа уложенной в траншею трубы до уровня промерзания грунта ≥0,5 м;
  • заглубление магистрали в почву во избежание летнего нагрева питьевой воды в трубопроводе ≥0,5 м, считая от верхней отметки трубы;
  • предохранение коммуникации от механических нагрузок, передаваемых наземным транспортом, осуществляется через минимальный пласт почвы 0,5 м.

Интервал промерзания земли устанавливают наблюдениями за фактической толщиной слоя мерзлоты в условиях холодной малоснежной зимы. При отсутствии статистических данных делают теплотехнический расчет. Пользуются также таблицами СНиП, в соответствии с которыми нулевая температура проникает в грунт северных регионов на 2-3,5 м, средней полосы – 1,2-2 м, южных районов – 0,5-1,2 м.

Если по каким-то причинам выкопать траншею нужной величины не получается, водопровод теплоизолируют или защищают от низких температур с помощью электрического кабеля.

Чем утеплить водопровод под землейЧем утеплить водопровод под землей

Утепление водопроводной трубы под землей.

От чего зависит глубина

Уровень сезонной мерзлоты – основной фактор влияния на удаленность водной магистрали от поверхности земли, но не единственный. В расчете заглубления трубопровода участвуют иные обстоятельства.

Следует обращать внимание на такие факторы:

  1. Уровень расположения стыковочного узла магистрали и напорного водовода из подземного источника. Переход движения потока жидкости от вертикального к горизонтальному направлению осуществляется с помощью скважинного адаптера или через стенку кессона. Оба элемента оснастки устья водозабора предназначены для защиты воды от замерзания.
  2. Место расположения входного отверстия для коммуникации в фундаменте дома. Чем ниже находится проем, тем глубже будет траншея под трубопровод.
  3. Характеристика грунта по трассе канавы от источника до объекта водоснабжения. Глубина промерзания почвы в зависимости от ее состояния различается. Для территорий средней полосы цифры такие: в глинистых породах – 1,3 м, песчаных и рыхлых – 1,6 м, гравийных – 1,7 м, твердых каменистых – 1,9 м.
  4. Залегание грунтовых вод. При близком нахождении подземных течений от поверхности глубина траншеи уменьшается. Количество выпадающих осадков в заданной местности влияет на расчеты, поскольку грунтовые воды подпитываются дождевыми струями.

Чтобы система водоснабжения функционировала безаварийно в стабильном режиме, следует учитывать все перечисленные факторы. Повлиять на глубину заложения магистрали можно применением технических средств.

Защита от механических воздействий выполняется размещением труб в стальных гильзах большего диаметра, перекрытием водопроводов сверху бетонными плитами.

На какую глубину закапывать водопроводную трубу в частном доме – как правильно рассчитать

Отправной точкой для вычислений является информация о климатических условиях местности, на которой расположен земельный участок. Можно воспользоваться картой глубин промерзания.

Глубина промерзания в Московской области.Глубина промерзания в Московской области.

Карта промерзания почвы в Московской области.

Дальнейшие действия заключаются в рассмотрении каждого из факторов влияния на глубину заложения магистрали:

  1. Определяется нормативная величина заглубления. Размер промерзания, взятый из карты, учитывает структуру грунта. Если используются иные источники, обращают внимание на характер почвы. Суглинки – распространенные в средней полосе страны горные породы. Для условий таких районов расчетная глубина составляет 1,3+0,5=1,8 м.
  2. Сравнивается удаленность днища кессона от устья скважины: она не должна быть меньше, чем полученная вычислениями величина. При невыполнении условия конструкцию оголовка углубляют до нормы. Другой вариант уменьшить расчетную глубину – применить теплоизоляцию или подогрев трубопровода.
  3. Измеряется расстояние точки прохода магистрали сквозь фундамент дома до земной поверхности. При несоответствии результата расчетному показателю место расположения отверстия изменяют. Если скважина находится на большом удалении от дома, учитывают перепад высотных отметок: по СНиП уклон трубопровода в сторону источника ≥0,001, на практике – 0,002-0,005. Минимальная разница глубин траншеи при длине 100 м составит 10 см: 1,8 м около дома, 1,9 м – у скважины.

Тепловые расчеты для неподготовленного человека сложны. Вместо теплоизолятора лучше использовать греющий кабель, оснащенный устройством регулировки теплового режима автоматическим или ручным способом. Прокладка проводника производится при монтаже трубопровода по всей длине магистрали.

С чего начать работы

Составление схемы расположения системы водоснабжения объекта – начальная стадия строительства водопровода. На эскизе изображают в масштабе расположение ветвей водоводов, заполняют спецификацию оснастки – размеры труб, фитингов, соединительных и запорных устройств. В описательной части указывают тип и мощность горных пород, слагающих участок трассы, глубину заложения магистрали. Информация необходима для комплектации системы оборудованием, планирования земляных работ и проведения ремонта в будущем.

Практические действия:

  1. Выровнять территорию в пределах строительной площадки, освободить от посторонних предметов.
  2. Разметить трассу прокладываемых участков трубопровода. Для маршрута дом-скважина натягивают шнур по оси будущей траншеи. Чтобы шпагат не мешал копать, его проекцию дублируют обозначением на земле подручными предметами, после чего снимают.
  3. Выкопать 2 шурфа сечением 100х100 см на расчетную глубину. Один около фундамента, другой – в месте примыкания канавы к оголовку скважины.
  4. Оборудовать выходные отверстия от сооружений присоединительными устройствами. Для выполнения работ монтажник спускается в шурф.

Следующий этап строительства – выбор способа проходки выработки. Копают вручную, если объем выемки грунта небольшой, или с помощью землеройной техники.

Как копать траншею под водопровод

Для проходки канав глубиной <1 м применяют малогабаритную технику – мотоблоки с навесными режущими насадками. Ширина щели под размещение трубопровода в результате оказывается равной 15-20 см.

Траншея экскаваторомТраншея экскаватором

Копка траншеи экскаватором с узким ковшом.

В интервале слоев 1-2 м используют более мощное навесное оборудование на трактор – бар, представляющий собой ленточный или цепной механизм с ковшами, армированными твердосплавными зубками. С помощью баровой машины формируют канаву с отвесными стенками шириной 30 см в твердых, мерзлых породах.

Траншеи для укладки труб в почву на глубину ≥2 м копают экскаваторами с узким ковшом: ширина рва получается 50 см. Если канава проходится вручную, необходимо соблюдать меры безопасности от возможного обвала стенок.

Основные правила при сооружении рва:

  1. Ширина дна по СНиП – ≥70 см. Практически требование часто нарушается: в целях сокращения объемов вынимаемого грунта полотно зауживают до 50 см.
  2. Масса земли, извлеченная из недр, размещается на расстоянии 2-3 м от границ выемки, чтобы под ее тяжестью не обрушились стенки выработки.
  3. Откосы канавы оставляют вертикальными в грунтах: глинистых – до глубины 1,5 м, особо плотных – 2,0 м. В остальных случаях при таком заглублении стенки траншеи выполаживают до естественного угла откоса горной породы.

По дну канавы отсыпают песчано-гравийную подушку толщиной 15-20 см, утрамбовывают и смачивают водой. После укладывают и подсоединяют трубы, делают пробный пуск. При отсутствии протечек выработку засыпают ранее вынутым грунтом.

Водопроводы изготавливают из металла и пластика. В первую группу входят изделия стальные – они устанавливались в постройках прошлого века, и оцинкованные, которые для питьевых систем не применяются: теряется качество воды. К пластиковым трубам относятся толстостенные рукава из полиэтилена низкого давления – ПНД.

При устройстве водоснабжения индивидуальных домов применяются преимущественно ПНД-трубы.

Труба ПНД 40х3,7ммТруба ПНД 40х3,7мм

Рукав полиэтиленовый 350 мм бухта.

Они обладают достоинствами по глубине укладки в сравнении с металлическими магистралями:

  1. Теплопроводность пластика 0,3 Вт/мºС, у стали – 47. Способность удерживать тепло у ПНД в 150 раз выше, что делает возможным уменьшить глубину прокладки водопровода. Величина приближения рукава к поверхности рассчитывается по методике, изложенной в СНиП.
  2. Пластичность ПНД-трубы при высокой прочности. Разрешенное давление для оболочки – 1 МПа (10 атм). В случае аномально морозной зимы ледяная пробка растянет полиэтилен без нарушения целостности водопровода. Стальную трубу замерзающая вода разорвет.

Поставляются ПНД-трубы бухтами, в которых помещается 100, 150, 200 м рукава. Это позволяет производить монтаж протяженных участков водопроводов без стыков в подземной части. Присоединений потребуется 2: к шлангу скважинного насоса и к распределителю системы водоснабжения, установленному в доме. Из других преимуществ – коррозионная стойкость и гибкость ПНД. Последнее качество позволяет менять направление магистрали без применения фитингов.

Дистанция между двумя трубами под землей

Строительными нормами установлен запрет на размещение трубопроводов воды и бытовой канализации в одной траншее. В разных канавах прокладка ПНД-труб разрешается, если расстояние между ними ≥1,5 м.

Если пересечения двух коммуникаций избежать нельзя, водопровод располагают выше канализационной трубы на ≥20 см.

Минимальные дистанции водоводов до иных коммуникаций и сооружений:

  • 2 м – газопровод высокого давления;
  • 1,5 м – тепловые магистрали и канализация дренажная, ливневая;
  • 1 м – трубопроводы газа низкого и среднего напора;
  • 50 см – силовые кабели низковольтные и используемые для связи, в соответствии с ПУЭ.

Если кабельная линия изолирована пластиковой трубой, ее можно уложить в одну траншею с водопроводом, но выше него на ≥25 см. При этом передаваемое по кабелю напряжение <35 кВ. Места пересечений коммуникаций защищаются футлярами из стали и бетона, их уклоны должны быть односторонними.

На какую глубину закапывать водопроводную трубу в частном доме

Автор Петр Андреевич На чтение 6 мин. Просмотров 393

На какую глубину закапывать водопроводную трубу в частном доме – этот вопрос отнюдь не праздный, если учитывать, что от глубины залегания коммуникации зависит нормальное функционирование в зимний период. Глубина траншеи для водопровода регламентируется положениями СНиП для каждого региона в отдельности, и зависти от конкретных климатических условий.

Траншеи под водопровод в частном секторе

Глубина заложения водопровода зависит от нескольких факторов. Прежде всего, это:

  •         Минимальные зимние температуры в данном регионе.
  •         Уровень и характер промерзания почвы.
  •         Высота грунтовых вод.

На какую глубину закопать тубы водоснабжения в частном домеНа какую глубину закопать тубы водоснабжения в частном доме

Основное условие, определяющее глубину заложения водопроводной траншеи – обеспечение нормального функционирования трубопровода в зимнее время. Если глубина прокладки трубопровода была выбрана не верно, зимой велика вероятность перемерзания водопровода.

Согласно общим положениям строительно-эксплуатационных норм, трубопровод должен проходить на глубине, как минимум, на 0,5 метра ниже границы промерзания грунта. На такой глубине даже в самые сильные зимние морозы сохраняется плюсовая температура. Следовательно, нет угрозы замерзания водопровода.

При прокладке трубы в траншеи, помимо глубины промерзания почвы, следует учитывать глубину залегания подпочвенных вод. В этом случае глубина траншеи для прокладки труб ограничивается высотой уровня грунтовых вод. Чересчур глубокая траншея будет затоплена ещё до укладки трубопровода, что делает монтаж отдельных сегментов – сварку, муфтовое соединение, – попросту невозможным.

В такой ситуации рекомендуется прокладывать водопровод ближе к поверхности, либо вообще снаружи. Для предотвращения замерзания воды используется усиленное утепление в совокупности с использованием греющих электрических кабелей. Применять электрокабели для подогрева труб и теплоизоляцию следует и в месте непосредственного входа водопровода в дом. Здесь трубы проходят сквозь слой почвы, подверженный промерзанию, и высока вероятность замерзания воды в трубах.

Как рассчитать глубину

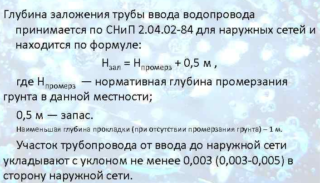

Расчёт глубины прокладки водопровода в базовом варианте, без учёта высоты залегания грунтовых вод, производится в соответствии с таблицами СНиП. В них учитываются климатические характеристики для каждого региона в отдельности.

На какую глубину закопать тубы водоснабжения в частном домеНа какую глубину закопать тубы водоснабжения в частном доме

В приведённой таблице указана величина максимального промерзания почвы, рассчитанная на зафиксированные температурные минимумы для каждого города. Как видим, показатель промерзания зависит не только от климатических условий, но и от характеристик грунта – глинистые почвы промерзают меньше, нежели каменистые.

На какую глубину закопать тубы водоснабжения в частном домеНа какую глубину закопать тубы водоснабжения в частном доме

Опираясь на эти данные, можно самостоятельно произвести расчёт минимально допустимой глубины прокладки труб. К примеру, для средней полосы России (Москва) расчёт глубины траншеи в глинистой почве выглядит так: 1,35м + 0,5м = 1,85м. Трубам, уложенным на такую глубину, не будут грозить никакие морозы – вода в них будет находиться при плюсовой температуре. А вы знаете как правильно копать траншею для трубопровода?

Глубина для пластиковых труб

На какую глубину закопать тубы водоснабжения в частном домеНа какую глубину закопать тубы водоснабжения в частном доме

Глубина прокладки водопроводных труб также зависит и от материала, из которых они сделаны. Технический показатель, именуемый кольцевая прочность, или кольцевое сопротивление, характеризует стойкость трубы к внутреннему механическому давлению. Он важен при выборе материала, в зависимости от рабочего давления воды внутри трубопровода. Не менее важно учитывать кольцевую прочность и при укладке водопровода на определённую глубину.

Разрушение водопроводных труб при замерзании воды обусловлено её свойством расширяться при переходе из жидкого состояния в твёрдое. Так, объём 1 кг льда в 1,3-1,5 раз больше, чем объём воды той же массы. Наибольшее сопротивление механическим нагрузкам обеспечивают металлические трубы, изготовленные из стали, чугуна, медных сплавов.

Однако, такие материалы достаточно дороги по сравнению со своими полимерными аналогами. Поэтому, при монтаже трубопроводов, они всё больше вытесняются пластиковыми трубами.

Пластиковые трубы, в свою очередь, имеют неприятное свойство деформироваться под воздействием внешних механических нагрузок. Так, для прокладки канализационных коммуникаций под землёй следует использовать полипропиленовые трубы оранжевого цвета. Такие модели ПП способны выдерживать без деформаций давление грунта на глубине до 3м. Их полипропиленовые собратья серого цвета не рассчитаны на такое использование. Их рекомендуется устанавливать внутри зданий, монтируя внутренние канализационные магистрали.

Трубы ПНД

На какую глубину закопать тубы водоснабжения в частном домеНа какую глубину закопать тубы водоснабжения в частном доме

Трубы из ПНД достаточно гибкие и эластичные. Но эти качества, являющиеся плюсом в одном случае, при подземной прокладке становятся недостатком. Из-за давления грунта полиэтиленовые трубы способны сплющиваться, уменьшая объём подачи воды в систему. Чем больше диаметр ПНД, тем меньше их сопротивляемость сдавливанию. Полиэтиленовые трубы не рекомендовано применять для сооружения глубоких трубопроводов. При невозможности заменить их другими модификациями, следует прокладывать их внутри более прочных защитных конструкций – металлических или асбоцементных труб большего диаметра, бетонных лотков и т.д. Какие трубы можно не боясь прятать под землю.

Заключение, рекомендации и видео по теме

Для увеличения сроков службы трубопровода следует соблюдать некоторые дополнительные рекомендации. Если водопровод проходит в водонасыщенном грунте (глина, суглинок) выше уровня его промерзания, следует предпринять ряд мер по предотвращению его разрыва силами морозного пучения.

При замерзании почвы, пропитанной влагой, она расширяется. Это проявляется в виде выдавливания на поверхности бугров. Такая проблема хорошо известна жителям болотистых районов – зимой пучинистые почвы способны даже ломать фундаменты зданий.

Поэтому, если глубина заложения водопровода выше уровня промерзания грунта, необходимо отсыпать по дну траншеи подушку из крупного песка или песчано-гравийной смеси, и лишь затем уложить трубы. Такая подушка одновременно играет роль дренажа, отводя излишки подпочвенной влаги от трубопровода. Так же выполняет роль компенсатора при зимней деформации почвы.

При определении максимальной глубины закладки труб следует руководствоваться соображениями экономической целесообразности. Допустим, если вы проживаете в северных районах, то минимально необходимая глубина залегания водопровода может составлять, согласно СНиП, три-четыре метра.

А что делать, если расстояние от магистрального водопровода или водяной скважины до дома составляет несколько десятков, а то сотен метров?

Земляные работы такого масштаба по своей стоимости могут превзойти цену всего дома вместе с участком. Здесь будет целесообразнее проложить менее глубокую траншею, потратившись на утепление труб.

Точно определить, на какую глубину закапывать водопровод, можно только ознакомившись со всеми нюансами и особенностями вашего участка, начиная от климатических условий региона, и заканчивая типом почвы.

Если у вас имеются сомнения относительно правильности определения необходимой глубины траншеи, лучше всего обратиться к специалистам. Так, потратившись один раз на услуги профессионала, вы сможете сэкономить на ремонте, или демонтаже неправильно уложенного трубопровода.

ПолезноБесполезно
Глубина прокладки водопроводных труб в земле: полипропиленовых, стальных

Существуют закрепленные нормативы того, на какой глубине должен быть проложен водопровод. Глубина залегания магистрали зависит от географии местности, климата и состава грунта.

Статьи по теме:

Являясь одним из этапов строительства, прокладка водоснабжения имеет свои правила, которые требуется соблюсти для того, чтобы вода всегда была в доме. Одна из причин неисправности канализации и снабжающей магистрали – замерзание в зимнее время. Чтобы водопровод служил долго и надежно, важно знать, на какую глубину в грунт следует укладывать трубы.

Прокладка водопроводных труб в земле

Как определить глубину прокладки водопроводных труб

Параметры прокладки труб в земле стандартизированы и закреплены в СНиП 2.04.02-84. Отдельные нормативы СП 40-102-2000 для полимерного водопровода введены позже и дополняют указанный нормативный документ.

В обоих документах фигурирует значение 0,5 м ниже уровня, на котором земля охлаждается до нулевой температуры в зимнее время. Указанное значение считается до низа прокладываемой трубы. Глубина, до которой земля промерзает до отрицательных температур, зависит от двух факторов:

  • географическая широта и суровость климата;
  • состав грунта.

Усредненные показатели глубины земли, при которой температура может опускаться до 0 градусов С:

  • южные регионы - 0,85 м;
  • центральные регионы - 1,6 м;
  • регионы с суровым климатом - 2,75 м.

В свою очередь, состав грунта может давать колебания значений промерзания на 0,6 м.

Поправка: эти нормативные значения приняты в 1984 году, когда глобальный климат находился на очередном этапе похолодания. Поэтому данные значения имеют предельный характер: т.е. на этих глубинах земля гарантировано не промерзнет никогда, даже в самые суровые зимы.

Рассмотрим температуру земли на глубине 1,6 м в зимний и весенний период в центральном регионе на примере Московской области и в зоне с суровым климатом на примере Хабаровского края.

Таблица 1. Показатели температуры земли на глубине 1,6 м для Москвы
Месяцы года Температура земли, градусы Цельсия
Декабрь +5
Январь +3,8
Февраль +3,2
Март +2,7
Апрель +3

Таким образом, на глубине 1,6 м температура почвы в зимние и весенние месяцы приближается к 0 градусов, однако не переходит в отрицательные значения. Водопровод может быть положен на этой глубине без дополнительного утепления.

Таблица 2. Показатели температуры земли на глубине 1,6 м для Хабаровска
Месяцы года Температура земли, градусы Цельсия
Декабрь +3
Январь +0,3
Февраль -1,8
Март -2,3
Апрель -1,1
Май -0,4
Июнь +2,5

В Хабаровске земля на глубине 1,6 м имеет отрицательную температуру в течение четырех месяцев в году. Водопровод прокладывают глубже и дополнительно утепляют.

На практике редкие домовладельцы укладывают водопровод на столь большую глубину. Часто можно увидеть утепленные трубы, идущие над землей. При этом все знают, что вода в них не замерзает. Так зачем копать так глубоко? Тот факт, что текущие зимы относительно теплые, не говорит о том, что так будет всегда. Например, в центральном регионе на протяжении всей зимы температура может держаться ниже -20 градусов, при отсутствии снежного покрова нулевая температура опускается в землю до 1,5 метров.

Юлия Петриченко, эксперт

Какие трубы подходят для прокладки в земле

Исторически сложилось так, что водопроводные трубы, включая те, которые прокладываются в земле, изготавливают из стали как наиболее прочного и устойчивого к внешним воздействиям материала. В промышленности и магистральных водопроводах предпочтение до сих пор отдается стальным трубам, в том числе по причине отсутствия альтернативы при транспортировке больших объемов горячей воды.

Домашние хозяйства постепенно переходят на трубы различного химического состава, за которыми в бытовом языке закрепилось название «пластиковые»: полиэтилен, поливинилхлорид, полипропилен. Из них наиболее надежные - полипропиленовые изделия, которые достаточно прочные и могут использоваться при большой разнице температур: от -5 до +140 градусов С.

Следует учитывать, что земля оказывает внешнее давление, которое возрастает при дополнительных наземных нагрузках, таких как: прохождение человека и проезд транспорта. Для подземных коммуникаций применяют усиленные полипропиленовые трубы.

Прокладка полипропиленовых труб

Перед планированием работ следует иметь в виду, что полипропилен при отрицательной температуре становится хрупким.

Повысить уровень залегания труб можно за счет их утепления. На сегодняшний день существуют варианты теплоизолирующего материала: пенополиуретан, вспененный полиэтилен, полипропилен и другие. Важно, чтобы материал не сминался и не впитывал влагу – иначе потеряет теплоизолирующие свойства. В умеренном климате при условии, что земля в месте залегания находится под снегом, для утепленных труб достаточная глубина прокладки - не менее 1-1,2 м.

Как проложить трубопровод в земле:

  1. Выкопайте траншею. Ширина траншеи остается на усмотрение строителя. Водопроводные коммуникации должны проходить на расстоянии от других инженерных магистралей – не менее чем на 0,5 м.
  2. Трубы, которые подлежат прокладке, сваривают специальным аппаратом.
  3. На дно траншеи кладут 10-сантиметровый слой песка. Этот слой компенсирует возможные подвижки грунта.
  4. Укладывают утепленные трубы в траншею. Делают это с легким наклоном (2-3 см на каждый метр водопровода) в вертикальной плоскости по направлению в сторону дома. Это создает правильное давление в трубе при ее заведении в дом.
  5. Монтируют узлы входа и выхода коммуникации из земли. Для мороза это наиболее уязвимые участки. Их утеплению уделяют пристальное внимание, сооружают в этих местах колодцы.
  6. После соединения всех участков тестируют работоспособность водопровода в течение суток. Смотрят, как подается вода в дом, хорошее ли давление, нет ли подтеканий из трубы. Увеличивают угол положения водопровода, если это потребуется.
  7. Если тестирование прошло успешно, закапывают траншею. Начинают с еще одного 10-сантиметрового слоя песка. Получается, что трубы лежат в компенсирующем слое песка. Далее послойно засыпают землей.

Прокладка водопроводных труб из стали

Сегодня стальные трубы прокладывают редко. Они громоздки, трудоемки. Кроме того, сталь подвержена коррозии. В действительности организация водопровода с использованием стальных конструкций не имеет никаких преимуществ перед полипропиленом.

Методика прокладки водопроводных труб из стали такая же, как для полипропилена. Монтаж проводят по нормативам СНиП. За счет того, что сталь – самый прочный из бытовых материалов, при прокладке песочный компенсирующий слой не насыпают.

Особенности прокладки труб для горячего водоснабжения

Рассмотренная выше форма прокладки является бесканальной. Вторым вариантом подземного проведения водопровода является канальный вариант.

Горячее водоснабжение должно оставаться горячим при транспортировке до места использования. Такую водопроводную трубу дополнительно теплоизолируют не только обертыванием специальным материалом. Часто трубу с горячим водоснабжением прячут в бетонный короб, который кладут на дно траншеи.

С другой стороны, использование бетонного канала – дополнительная трата сил и финансов. Целесообразность применения канального способа в домашнем хозяйстве весьма сомнительна. Многие предпочитают класть горячую трубу вместе с холодной в одной бесканальной траншее.

Мастер-класс по прокладке водопроводных труб в земле

Практические советы

  1. Первый слой компенсирующего песка в траншее полейте водой и утрамбуйте.
  2. В тех местах прокладки, где предполагается существенная нагрузка на землю, используйте гофрированные трубы, у которых амортизирующие свойства лучше.
  3. Учитывайте, что при нагревании полипропиленовые трубы вытягиваются в длину. Прежде чем закапывать горячий водопровод, пропустите через него большое количество воды, чтобы убедиться, не вышла ли длина за пределы траншеи.
  4. По этой же причине теплоизолирующий слой закрепляйте, но оставляйте подвижным относительно трубы.
  5. При засыпании траншеи с уложенным водопроводом каждый слой утрамбовывают для предотвращения дальнейшего проседания почвы.

Видео-урок. На какую глубину укладывать водопровод

На какой глубине прокладывали трубы вы? Случалось ли, чтобы водопровод замерзал? Поделитесь фактами и историями из своей практики в комментариях.

Глубина прокладки водопроводных труб в частном доме. Правила определения глубины прокладки водопровода

На какой глубине проложить водопровод в дом, чтобы вода в нем не перемерзла зимой.

Обустройство любых инженерных коммуникаций сопряжено с поиском компромиссов, позволяющих создать эффективно работающую систему при минимальных затратах времени, сил и средств.

Одним из наиболее важных аспектов, является грамотное определение глубины трубопровода с учётом уровня промерзания грунта и общей стоимости объёма всех предполагаемых земляных работ.

Основные параметры

Существует несколько наиболее важных, определяющих параметров, которые оказывают непосредственное влияние на глубину прокладки трубопроводов систем водоснабжения:

  • средние показатели уровня промерзания грунта в регионе прокладки коммуникаций;
  • глубина, на которой располагаются точки входа и выхода;
  • характеристики прочности используемых труб () ;
  • вероятность и уровень динамических нагрузок , оказываемых на трубопроводную систему с поверхности.

Важно помнить, что закрытый способ монтажа предполагает достаточно сильное воздействие от давления грунта.

Поэтому, необходимо отдавать предпочтение только качественным и надёжным, сертифицированным материалам.

Климатические особенности и уровень промерзания почв

С целью правильного определения глубины промерзания, следует ознакомиться с нормативным документом СНиП 2.01.01.82 и прилагаемой картой зон.

Несколько позже были введены отдельные нормативы для полимерных водопроводов.

Средняя глубина промерзания до отрицательных температурных показателей, находится в прямой зависимости от географической широты и суровости климата, а также характеристик грунта:

  • на территории южных регионов – 85 см;
  • на территории центральных регионов – 160 см;
  • в регионах с суровыми климатическими условиями – 275 см.

В зависимости от состава грунта, приведенные выше данные, могут колебаться в пределах 60 см, но, как показывает многолетняя практика, крайне, редко, домовладельцы нашей страны укладывают водопроводную систему с таким значительным заглублением:

  • мягкие, рыхлые почвы , с преобладанием в составе песка – 160 см;
  • почвы среднего уровня рыхлости с наличием в составе гравия – 170 см;
  • грунты глинистого или вязкого типа – 130 см;
  • крупнозернистые или каменистые , слишком твердые грунты – 190 см.

Какой должна быть глубина смотрового колодца для водопровода, написано на странице.

Указанные показатели заглубления считаются актуальными для средней полосы нашей страны, но, чаще всего, глубина прокладки уменьшается, примерно, на 10% от заявленных показателей без потери качественных характеристик или снижения работоспособности.

Материал трубопроводной продукции

Традиционно, для подземных коммуникаций использовались , которые сочетают в себе прочность и достаточную устойчивость к внешним негативным воздействиям.

В настоящее время, стальные трубы являются предпочтительными при прокладке объёмных магистралей.

Частные трубопроводы , всё чаще, обустраиваются с применением надёжных и современных, усиленных полипропиленовых изделий, способных переносить значительные температурные колебания в пределах -5 о С до +140 о С.

Полиэтиленовые трубы могут прокладываться, как при обустройстве индивидуальной системы водоснабжения с подачей воды насосной станцией (почему долго набирает давление — написано ), так и в напорном водоотведении он централизованного, муниципального водовода.

Технология заглубления водопровода

Вне зависимости от глубины прокладки, сокращению расходов на строительство и увеличению степени защиты трубопровода, способствует копка минимальной по ширине траншеи, а также монтаж системы распорок, которые устанавливаются между стенками выкопанной канавы.

Стандартный шаг при монтаже металлических или деревянных распорок может варьироваться в пределах 50-100 см.

В условиях умеренного климата, при отсутствии бесснежных зим, глубина прокладки утепленного трубопровода составляет метр.

Технология выполнения работ :

При необходимости, выполняется устранение недочётов в проложенной системе, после чего, осуществляется засыпка компенсирующего песчаного слоя и финишное закапывание траншеи.

Канальный вариант

Такой способ применяется при подземной прокладке трубопровода на горячее водоснабжение, и позволяет сохранить температуру транспортируемой жидкости на высоких показателях.

Канальный вариант предполагает , помимо использования утеплителей, дополнительную теплоизоляцию водопроводной трубы бетонным коробом, уложенным на дно выкопанной траншеи.

Способ, достаточно затратный, поэтому целесообразность его применения в условиях частного домовладения, весьма сомнительная.

Чаще всего, индивидуальный горячий водопровод прокладывается на одной глубине с трубами холодного водоснабжения, внутри стандартной, так называемой, бесканальной траншеи.

После того, как вычислена правильная глубина прокладки трубопровода и выбран качественный материал, в процессе выполняемой установки рекомендуется придерживаться следующих несложных правил:

  • нижний компенсирующий слой песка , засыпанного в траншею, необходимо пролить водой и тщательно утрамбовать;
  • на участках прокладки, подверженных существенным внешним нагрузкам , целесообразно применять защиту гофрированными трубами, обладающими очень хорошими амортизирующими свойствами;
  • в процессе нагрева , недостаточно качественный полипропиленовый трубопровод способен
Глубина заложения водопровода в частном доме: стандарты по СНиП

Содержание статьи:

В городской квартире или в загородном коттедже люди привыкли каждый день пользоваться электричеством, водой, канализацией. При этом если электрификация затронула самые отдаленные уголки России, то водопровод зачастую приходится самостоятельно прокладывать в частных домах даже недалеко от столицы. Чтобы не было проблем, надо строить его в соответствии с техническими требованиями.

На какую глубину закапывать водопроводную трубу в частном доме

Строительные нормы и правила прокладки наружных сетей водоснабжения в населённых пунктах определены СНиП 2.04.02-84, действующим с 1986 года. Дополнительные стандарты монтажа полимерных водоводов введены СП 40-102-2000 в августе 2000 года. Кроме того, можно использовать нормы проектирования водоснабжения, приведенные в СНиП II-Г.3-62, утвержденном в 1962 году. Несмотря на солидный возраст нормативного акта он по-прежнему актуален.

Нормативы предусматривают размещение магистралей на глубине не менее 0,5 м от поверхности, с целью защиты трубопроводов от механических повреждений транспортными средствами. Для предотвращения разрыва водопровода при замерзании почвы стандарты закладки по СНиП устанавливают для всех регионов залегание водоводов также на 0,5 м глубже нижней точки промерзания грунта. Карты промерзания разработаны для всех краев и областей России.

Нормативами допускается прокладка водопровода в слое промерзания, если транспортируемой воде обеспечена защита от замерзания непрерывной циркуляцией или греющими электрическими кабелями. При этом кабель прокладывается над трубой.

СНиП рекомендует оптимальное совмещение водоводов с теплоцентралями, а также максимальное сокращение их протяженности.

Стандарты закладки по СНиП базируются на научных расчетах и многолетнем опыте строительства коммуникаций. Использование строительных норм обеспечивает надежность и долговечность водопроводной сети.

5 факторов, влияющих на глубину заложения водопровода

Карта глубины промерзания грунта

При подведении воды в частном доме важно определиться, на какую глубину закапывать трубу водопровода в земле, чтобы избежать её перемерзания зимой и перегрева летом. Правильно рассчитанная глубина залегания водовода снижает затраты на строительство и позволяет избежать проблем при эксплуатации.

Если широкую канализационную трубу при обмерзании можно растопить, спуская через нее горячую воду, то ледяную пробку, образовавшуюся в водоводе, практически невозможно обнаружить и убрать. Придется ждать пока она самостоятельно растает к концу мая, когда глубинные слои почвы наконец прогреются до положительных температур.

Повышение температуры в системе холодного водоснабжения летом, также крайне нежелательно – это приводит к размножению в питьевой воде болезнетворных бактерий – для них оптимально 25-50˚С. Вода становится непригодной для употребления. Уровень пролегания магистрали должен предотвратить перегрев холодных труб и чрезмерное остывание горячих.

При планировании водопровода на участке еще на стадии строительства дома следует учитывать факторы, влияющие на глубину закладки магистралей.

  • климатическая зона: средняя глубина промерзания почвы, высота снежного покрова;
  • рельеф местности;
  • структура грунта, глубина залегания грунтовых вод;
  • назначение: постоянный или сезонный;
  • материал труб, наличие или отсутствие утепления.

Влияние климатической зоны на глубину закладки труб

Россия располагается в 4-х климатических зонах, плюс особая – зона северных территорий. Температуры, количество осадков и солнечных дней везде разное. Глубина промерзания почвы до 0ºС в регионах России отличается значительно.

  • южный – 0, 85 м;
  • центральный – 1,6 м;
  • северные – 2,75 м.

Для определения глубины пролегания системы водоснабжения в частном доме, необходимо по карте посмотреть среднюю температуру промерзания на участке и, согласно СНиП, добавить еще 0,5 м. Полученное число является оптимальным для данной местности.

Рельеф участка

Почва на участках местности с перепадами рельефа промерзает сильнее, чем на ровной поверхности, поэтому глубина пролегания труб должна быть увеличена.

Чрезмерное заглубление водопровода нежелательно. Создается избыточное давление грунта на трубы, что может стать причиной аварийной ситуации. Кроме того, требует дополнительных расходов на строительство, затрудняет ремонт системы водоснабжения при возникновении протечек.

Тип грунта

Необходимо знать состав грунта на участке прокладываемой магистрали, так как глубина ее заложения может уменьшаться или увеличиваться в зависимости от состава почвы.

Для Российской средней полосы глубина водопроводных линий составит:

  • каменный грунт с крупными фракциями: самое значительное промерзание, глубина заложения – 1,9 м;
  • гравий: значительное промерзание, глубина заложения – 1,7 м;
  • песок: промерзание среднее, глубина заложения – 1,6 м;
  • глинистые почвы и суглинки промерзают мало, допускается прокладывание коммуникаций на глубине 1,3 м.

При устройстве водоводов в районах с особыми условиями (например, сейсмоопасные территории, условия вечной мерзлоты, горнорудные выработки или шахты) необходимо руководствоваться строительными нормами, разработанными для данных территорий.

В южных районах допускается минимальное заглубление на 0,5 – 1 м. Это гарантирует защиту магистрали от механических нагрузок.

В северных районах – глубина сетей водоснабжения значительно увеличивается.

Назначение магистрали

Водопровод повышает комфортность проживания в частном доме в любое время года. При необходимости использования только в летний сезон система прокладывается либо по поверхности земли, либо на глубине до 0,5 м. При прокладке используются пластиковые гибкие трубы и шланги, на зиму разбирается, обязательно сливается вода.

Чтобы рассчитать глубину прокладки водопроводных труб в частном доме, надо ознакомиться с нормативными актами, применимыми на данной территории. Постоянный водовод прокладывается с учетом всех факторов, влияющих на уровень заглубления.

Материал труб

Материал труб выбирают с учетом внешних условий

Тип грунта, глубина заложения магистрали, высокие требования по морозоустойчивости, бюджет проекта – параметры, определяющие материал, из которого изготовлены трубы.

  • рыхлые песчаные и глинистые почвы позволяют использовать трубы, изготовленные из различных видов пластика;
  • каменистый грунт повышенной плотности требует применения стальных труб или прокладывать пластиковые методом прокола (помещая гибкую трубу внутрь прочной металлической).

При прокладывании водопровода на значительной глубине ниже уровня промерзания грунта необходимо подбирать трубы способные выдержать давление почвы. Надо обращать внимание на нагрузку, которую способны выдержать гибкие трубы без снижения качества и сокращения срока эксплуатации. Стальные, чугунные и медные трубы рассчитаны на максимальную нагрузку. Но высокая цена, склонность к коррозии, сложность монтажа и ремонта сокращают область их применения.

Пластиковые трубы можно использовать на глубине 8 м, но срок эксплуатации резко сокращается. Как правило, гибкие трубы из пропилена закладывают на глубину до 3-х метров. Трубы, изготовленные из полиэтилена низкого давления выдерживают до 10 атмосфер и пригодны для использования на любой глубине.

На какую глубину закапывать трубу водопровода?

Глубина заложения водопровода – критерий, влияющий на качество функционирования коммуникационной системы. Она влияет на давление, которое должны выдержать трубы – избыточная нагрузка может привести к деформации системы, к трещинам на гофрах и т.д.

Утепление водопроводных труб в земле рубероидомУтепление водопроводных труб в земле рубероидом

Поэтому при выборе оптимальной глубины необходимо учитывать ряд факторов: специфику грунта и рельефа, уровень залегания подземных вод, требования к закладке от СНиП. Правильное заложение труб для водопровода в землю послужит гарантом долгой эксплуатации системы.

Cодержание статьи

Факторы, влияющие на глубину закладки

Чтобы корректно проложить коммуникацию, необходимо учитывать глубину промерзания грунта. Оптимальное заглубление при этом – 1,5-2 м. Рытье более глубокой траншеи увеличивает себестоимость системы водоснабжения. К другим факторам, изменяющим глубину закладки, относят:

  • уровень залегания грунтовых вод;
  • показатель кольцевой жесткости самой трубы;
  • уровень заглубления колодца – кессона;
  • наличие системы подогрева или теплоизоляции водопровода;
  • особенности расположения точки ввода коммуникации в дом.

Факторы, увеличивающие глубину

К факторам, способным увеличить степень заглубления траншеи под трубопровод относят:

  • расположение колодца – труба выводится от его дна до уровня вывода горловины шахты или магистрали;
  • точку ввода коммуникационной ветви в дом – чем ниже уровень врезки в фундамент, тем более глубоко будет пролегать водопровод;
  • кольцевая жесткость – чем выше показатель, тем более высокой будет прочность арматуры, поэтому одни системы закапывают на 12-16 м (если использовать ПНД-трубы), другие – на отметке 5-8 м.

Факторы, уменьшающие глубину:

  • наличие системы подогрева или теплоизоляции нивелирует влияние промерзания почвы;
  • грунтовые воды – чем выше их уровень, тем меньшую траншею необходимо рыть.

Стандарты закладки по СНиП

Глубину траншеи для водопроводатакже определят СНиП. Система водоснабжения должна залегать на 0,5 м ниже от промерзающей почвы, иначе показатель глубины будет зависеть от региона страны и типа грунта.

Для северных территорий РФ среднее значение глубины по СНиП составляет 2-3,5 м (плюс 0,5 м), для средней полосы – 1,2-2 м (плюс 0,5 м), для южных территорий – 0,5-1,2 м (плюс 0,5 м).

СНиП определяет минимальную отметку заложения системы с учетом предохранения труб водоснабжения от механических повреждений (из-за нагрузок, транспорта и т.д.). Согласно СНиП минимальный уровень глубины траншеи должен быть не меньше 0,5 м от верхнего края трубы.

Прокладка коммуникации из труб ПНД

Водопровод из ПНД – изделий из полиэтилена низкого давления, гарантирует максимальную глубину прокладки водопровода. ПНД применяют на местах с большим уровнем промерзания почвы, при проведении магистральных коммуникаций, где необходимо выдерживать высокое давление и т.д. Ниже приведены нормы прокладки ПНД труб в зависимости от диаметра и типа почвы:

  • ПНД диаметром 250-280 мм – глубина прокладки на песках до 8 м, в глинистой почве – до 4 м;
  • ПНД диаметром 355-500 мм – глубина прокладки на песках до 6 м, в глине – до 3 м;
  • ПНД диаметром 560 мм – прокладка в песках составляет 6 м, в глинистой почве – 2,2 м.

Этот диаметр наиболее часто используют для систем водоснабжения. Чем меньший диаметр ПНД-трубы, тем лучше она выдерживает нагрузку, это свойство определяет на какую глубину можно закапывать изделие.

Стандарты ширины и глубины траншеи

На какую глубину нужно закапывать трубы? Очень многое зависит от траншеи, к которой применяют стандарты рытья.

Если есть опасность замерзания водопровода, его утепляют греющим кабелемЕсли есть опасность замерзания водопровода, его утепляют греющим кабелем

К таким стандартам относят:

  1. Прямой путь канвы. Траншею нужно вырывать по кратчайшему и максимально прямому пути, если есть ответвления, то угол их поворотов должен составлять 90°.
  2. Глубина согласно СНиП. Канава водопроводного канала должна быть на 30-50 см глубже, чем отметка промерзания почвы. Для песчаной/гравийной почвы размер канавы составляет 1 м, в супесчаных – 1,25 метра, в суглинистых/глинистых грунтах – до 1,5 м, для торфяных – около 2 м.
  3. Ширина согласно СНиП. Ширина должна составлять от 70 см, на практике укладки частных водопроводов такая ширина не соблюдается – то вырывают траншею шириной 45-50 см.
  4. Угол уклона. На какие углы уклона рекомендуется закапывать трубы? В основном – от 0,002-0,005 по направлению к скважине, если на ней предусмотрен спускной кран для слива воды из системы.

В одну траншею по всем нормам нельзя закапывать канализационную систему и водопровод. Иногда допустимо укладывать кабель и водопроводную систему в одну канаву – если кабель до 35 кВ будет изолирован пластиковой трубой и уложен над водопроводом на расстоянии от 25 см.

Монтаж наружного водопровода в земле (видео)

Технология рытья траншеи и монтаж водопровода

При монтаже системы учитывают, какие будут установлены трубы для водопровода в землю (их материал, диаметр, способность выдерживать нагрузку и т.д.), а также вид почвы, в которую будет происходить прокладка.

Основные элементы водопровода

В независимости от вышеуказанных факторов, любая водопроводная система должна включать:

  • насосную станцию;
  • резервуар для поддержания стабильного давления жидкости в коммуникации;
  • непосредственно трубопровод;
  • механизмы запора;
  • регуляторы контроля системы.

Земляные работы для устройства канавы под трубы состоят в следующем:

  1. Вдоль магистрали или шахты колодца вырывают шурф размером 100×100 см (или вырывается поперечная траншея).
  2. Дополнительно вырывают шурф 100×100 см у фундамента дома.
  3. Между фундаментом здания и источником натягивают два шнура, показывающие кратчайшую траекторию и размеры канавы.
  4. Вдоль намеченной границы с помощью лопат или спецтехники вырывают канал, ширина которого составляет от 50 см. Для контроля вертикальности стенок лучше использовать откосы.
  5. Выкопанный грунт укладывают вблизи котлована (лучше на расстоянии 2-3 метров, чтобы избежать обвала стенок).
  6. После этого уплотняют дно траншеи с помощью песка, воды и гравия.
  7. Окончательный этап работ – засыпка траншеи грунтом (после укладки водопровода).

Один из ключевых моментов для рытья канавы – разметка ее границ.

Для быстрого рытья траншеи используют траншеекопательДля быстрого рытья траншеи используют траншеекопатель

Для разметки требуются два шнура, которые натягивают между шурфами, по ним производится рытье. К дну котлован должен сужаться, поэтому стенки лучше вырывать с углом уклона в 45°. В результате этого у верхнего края ширина котлована становится равной глубине залегания труб, у дна канавы ширина обычно меньше.

Затем необходимо организовать песчаную «подушку». Для этого на дно канавы засыпают от 15 до 20 см слоя песка, который утрамбовывают и смачивают водой – эта мера необходима для повышения опорной способности почвы, снижения ее пучинистости и т.д.

Дополнительно можно уложить теплоизоляционный слой из рубероида, который защитит коммуникацию от промерзания в зимний сезон.

Далее необходимо смонтировать место входа водопровода в фундамент. Для этого с помощью сверла и перфоратора на месте пропуска вычерчивают квадрат, лучше, если его размер будет на 2-3 см больше, чем диаметр трубы. Затем с помощью зубила по наметке выбивают бетон фундамента.

Далее приступают к монтажу труб для водопровода в землю который состоит в следующем:

  1. Обрезанную трубу укладывают на дно котлована – длина отрезка определяется не только размером траншеи, но и размером вхождения трубы через цоколь.
  2. Насос опускают в колодец, после чего монтируют адаптер. Для этого свободный край трубы спаивают со штуцером адаптера или монтируют его с цанговой муфтой.

Сборка водопровода будет зависеть от материала труб – наиболее легко монтируются полипропиленовые изделия, поскольку для их сборки можно использовать муфты, колена, переходники, эти элементы ускоряют процесс монтажа.

Стальные оцинкованные, медные трубы монтируются сложнее, но их используют реже из-за высокой стоимости.

Конечный этап работ – обратная засыпка котлована. Для засыпки можно использовать вырытую почву. В ходе засыпки нужно утрамбовывать грунт, применяя лопату и воду – эта мера позволит избежать образования воздушных полостей, которые приведут к деформации водопровода.

% PDF-1.3 % 280 0 объектов > endobj Xref 280 119 0000000016 00000 n 0000002750 00000 n 0000002923 00000 n 0000003076 00000 n 0000003856 00000 n 0000004510 00000 n 0000004541 00000 n 0000004958 00000 n 0000004989 00000 n 0000005140 00000 n 0000005765 00000 n 0000005928 00000 n 0000005951 00000 n 0000006513 00000 n 0000006544 00000 n 0000006700 00000 n 0000008184 00000 n 0000008207 00000 n 0000009583 00000 n 0000009606 00000 n 0000010054 00000 n 0000010085 00000 n 0000010243 00000 n 0000011592 00000 n 0000011615 00000 n 0000013019 00000 n 0000013042 00000 n 0000013074 00000 n 0000014432 00000 n 0000014455 00000 n 0000014486 00000 n 0000014637 00000 n 0000015192 00000 n 0000016513 00000 n 0000016535 00000 n 0000017579 00000 n 0000017602 00000 n 0000017681 00000 n 0000017703 00000 n 0000018251 00000 n 0000018273 00000 n 0000018506 00000 n 0000058076 00000 n 0000058099 00000 n 0000058440 00000 n 0000062236 00000 n 0000062475 00000 n 0000062497 00000 n 0000062723 00000 n 0000062747 00000 n 0000062826 00000 n 0000062906 00000 n 0000063104 00000 n 0000063184 00000 n 0000063206 00000 n 0000063378 00000 n 0000063812 00000 n 0000063835 00000 n 0000063857 00000 n 0000064358 00000 n 0000068404 00000 n 0000068628 00000 n 0000068649 00000 n 0000068673 00000 n 0000068695 00000 n 0000101835 00000 n 0000102067 00000 n 0000102520 00000 n 0000123957 00000 n 0000124191 00000 n 0000124215 00000 n 0000124237 00000 n 0000124316 00000 n 0000125399 00000 n 0000125429 00000 n 0000125451 00000 n 0000125868 00000 n 0000125981 00000 n 0000126128 00000 n 0000126257 00000 n 0000126287 00000 n 0000126309 00000 n 0000126726 00000 n 0000126839 00000 n 0000126986 00000 n 0000127115 00000 n 0000127145 00000 n 0000127167 00000 n 0000127584 00000 n 0000127697 00000 n 0000127844 00000 n 0000127973 00000 n 0000128003 00000 n 0000128025 00000 n 0000128442 00000 n 0000128555 00000 n 0000128702 00000 n 0000128830 00000 n 0000128860 00000 n 0000128882 00000 n 0000129299 00000 n 0000129412 00000 n 0000129559 00000 n 0000129687 00000 n 0000129717 00000 n 0000129739 00000 n 0000130251 00000 n 0000130364 00000 n 0000130511 00000 n 0000130638 00000 n 0000130668 00000 n 0000130690 00000 n 0000131143 00000 n 0000131256 00000 n 0000131403 00000 n 0000131532 00000 n 0000131615 00000 n 0000003214 00000 n 0000003834 00000 n прицеп ] >> startxref 0 %% EOF 281 0 объектов > / StructTreeRoot 283 0 R / MarkInfo> >> endobj 282 0 объектов 6`Sr-Qu \ (# рк>! WNa46U) / U (н.ڰ m1GHwIC) / P -44 / V 1 / Длина 40 >> endobj 283 0 объектов > endobj 397 0 объектов > поток j_-гой Z [Lm "Az & e4Q \ 0г ) LV] Ут {С.Е. 한 l ق YGF> 52 / 8p1 6ᶳ (Z5ɣ ~ ZIʕ3B и blJhW7 [ɳ: ~ 3 ڐ = 6Y

.

сосудов для укладки труб - Daleel

Трубоукладочное судно (PLV) или трубоукладочное судно - это морское судно, которое используется для подводной прокладки трубы. В большинстве случаев (в зависимости от конструкции судна) одно и то же судно может использоваться для других подводных задач, таких как подводная установка, прокладка кабеля / шлангокабеля и операции с тяжелым подъемом, если оно оборудовано краном с большим грузоподъемным краном. Сосуды для укладки труб могут быть баржами Derrick (якорные суда) или динамически расположенными (DP), которые необходимы для обеспечения устойчивости судов во время операций на шельфе.Суда DP обеспечивают большую стабильность, но стоят значительно дороже, чем суда, стоящие на якоре. Во время операций по прокладке труб обычно требуется ряд других вспомогательных судов, таких как баржи для транспортировки труб (при необходимости с бетонным покрытием), суда для контроля касания и, если требуется, суда для подводного плавания.

Существуют различные способы установки морского трубопровода, а именно: 1) S-Lay, 2) J-Lay, 3) Буксировка и 4) Катушки баржи. Сосуды S-Lay и J-Lay оснащены линией обжига, посредством которой стыки труб свариваются, осматриваются, покрываются оболочкой (если требуется), поскольку труба медленно движется по рабочей линии, с различными станциями и опускается на морское дно со спины. судна.

При использовании метода S-Lay труба погружается и изгибается в форме «S» от задней части сосуда, пока не достигнет морского дна, также известного как «точка приземления». Устройство, называемое жало, помогает контролировать кривизну трубы, чтобы она не изгибалась и не повреждалась. Эффективные методы натяжения используются для обеспечения того, чтобы труба не прогибалась. Метод S-lay ограничен водой глубиной около 2000 м.


Источник: Huisman Equipment Источник: тяжелые новости

J-Lay метод очень похож на S-Lay, за исключением того факта, что труба погружена почти вертикально.Этот метод снижает нагрузку на трубу; позволяют работать в более глубоких водах и более агрессивной подводной среде. J-lay является более медленным методом по сравнению с другими методами и не подходит для мелководья.


Источник: Huisman Equipment
Источник: Huisman Equipment

Способ буксировки буквально включает в себя буксировочные трубы, которые находятся на плаву.Обычно для этого способа укладки используются буксиры. Кроме того, это может быть буксир на поверхности, буксир средней глубины, буксир внизу и буксир снизу.



Источник: Специалист по тяжелым грузоподъемным работам Источник: формулы для бурения

Катушечные баржи и Flexi Lay - это суда с горизонтальными или вертикальными катушками, на которые Труба малого диаметра, кабель, шлангокабель и гибкая труба намотаны.Сосуд с горизонтальными барабанами может выполнять только установку S-Lay, тогда как вертикальные баржи могут выполнять оба метода, J-Lay и S-Lay. Чтобы снизить затраты на установку, труба или кабель наматывается на берег и поднимается к установочному судну в порту или на берегу, используя встроенные краны и транспортную баржу.



Источник: Huisman Equipment
Источник: Royal IHC

На Ближнем Востоке S-Lay является наиболее распространенным методом монтажа трубопровода с использованием барабана. баржи, используемые для прокладки кабеля / шлангокабеля.В некоторых случаях один и тот же сосуд S-Lay может использоваться для прокладки кабеля и шлангокабеля, и в значительной степени зависит от характера данного проекта.

% PDF-1.5 % 378 0 объектов > endobj Xref 378 73 0000000016 00000 n 0000002974 00000 n 0000003095 00000 n 0000003860 00000 n 0000003897 00000 n 0000004011 00000 n 0000005711 00000 n 0000008916 00000 n 0000011963 00000 n 0000012367 00000 n 0000012479 00000 n 0000015255 00000 n 0000018293 00000 n 0000021664 00000 n 0000021979 00000 n 0000022388 00000 n 0000022646 00000 n 0000022908 00000 n 0000026220 00000 n 0000029555 00000 n 0000032204 00000 n 0000066593 00000 n 0000092250 00000 n 0000092634 00000 n 0000092731 00000 n 0000092845 00000 n 0000092880 00000 n 0000092958 00000 n 0000097373 00000 n 0000097715 00000 n 0000097781 00000 n 0000097897 00000 n 0000097932 00000 n 0000098010 00000 n 0000116610 00000 n 0000116952 00000 n 0000117018 00000 n 0000117134 00000 n 0000125408 00000 n 0000125675 00000 n 0000126081 00000 n 0000126446 00000 n 0000126876 00000 n 0000129602 00000 n 0000129641 00000 n 0000130165 00000 n 0000130230 00000 n 0000141444 00000 n 0000151912 00000 n 0000152102 00000 n 0000152292 00000 n 0000162585 00000 n 0000173420 00000 n 0000182188 00000 n 0000190561 00000 n 0000190752 00000 n 0000190942 00000 n 0000191132 00000 n 0000191324 00000 n 0000191398 00000 n 0000193826 00000 n 0000202812 00000 n 0000203390 00000 n 0000203465 00000 n 0000203582 00000 n 0000203879 00000 n 0000203954 00000 n 0000204251 00000 n 0000206679 00000 n 0000210246 00000 n 0000212674 00000 n 0000221428 00000 n 0000001756 00000 n прицеп ] / Пред. 1862519 >> startxref 0 %% EOF 450 0 объектов > поток h ޜ T [Le>,] BԦ ^! M-FXP` {: e ,, î ZPK% & 61hQ ~ 3 *} O & 9 | Gd @ p;% Q2% RjdXPx "ħk> lʺ7

IOs ߎ- u ޯ8 = Y], ᫪ / vqNhj \ / Y 3cOwWdr7zy) + S0g &} J _> [email protected] 㞎 nk2 * f7j! Mwk "Ⱥn = v% 4:; vAv7: k $ U # ap`13; TVND% 26e ?? 2 @z '

.
новый дизайн водопроводной воды труба укладки рва машина с самой низкой ценой

Информация о компании

О нас

Huamaoji Construction Machinery Trading (Beijing) Co., Ltd.

Наша фабрика имеет 20-летнюю историю производства изделий из резиновых ремней, она покрывает площади 40 000 квадратных метров в год. объем производства составляет 120 000 штук, наша продукция экспортируется в более чем 25 стран, таких как Россия, Германия, Канада, Таиланд, Бразилия, Турция, Филиппины, Швеция и т. д., они получили теплый прием и высокую репутацию на протяжении многих лет. опыт, мы считаем, что мы могли бы предоставить вам высокое качество с хорошей ценой продукции.

Описание продукта

Новый дизайн-рыхлитель для укладки труб водопроводной воды по самой низкой цене

Подробнее о товаре

Тип: цепной траншеекопатель
Использование: рыхление и укладка
Рабочая ширина: Дополнительно
Состояние: Новое
Сертификация: ISO
Цвет: Дополнительно
Место установки Происхождение: Шаньдун, Китай
Рабочая глубина: Опционально
Ключевые слова продукта Крановая машина для укладки труб водопроводной водой

Подробнее о товаре

Использование:

Широкий спектр применения, простая конструкция, низкая стоимость, легкая разборка и разборка, прокладка траншейной трубы

(водопровод, взаимное управление), заглубленный кабель, трубопровод природного газа, внесение удобрений в яму, ям почва, виноградная лоза.

параметры:

① подходящая мощность трактора: 30 - 120 лошадиных сил

② рабочая скорость: 150-500 м / ч

③ Ширина канавы: 15,20,25,40,60,80,100 см

depth глубина канавы: 0-240 см

⑤ трансмиссия: гидравлическая, механическая с двумя вариантами

Примечание: указанную выше ширину канавы, глубину канавы и опорную модель трактора в соответствии с потребностями необходимо отрегулировать

. Трансмиссия: гидравлическая, механическая с двумя опциями

Гидравлический захват Характеристика

Основные характеристики канавочной машины:

покупка машины, меньше инвестиций, быстрая, машина искусственная в несколько раз, в несколько раз больше, чем машина маленький экскаватор.

① землеройная машина хорошего качества

Вне канавы можно сужать до 10 см, глубиной более 2 метров, а канаву, крутой, искусственный и экскаватор несколько раз

② хорошего качества, длительный срок службы

Режущие лезвия и цепи использование специальных материалов для изготовления, длительный срок службы,

③ высокая эффективность

Больше, чем у искусственного и экскаваторного оборудования, более высокая эффективность работы (в 3-5 раз по сравнению с экскаватором) и экономические преимущества, особенно в случае рытья глубокой канавы (заглубленный труба или заглубленный кабель), эффект от работы машины еще более заметен.Конструкция машины проста, проста в эксплуатации, проста в обслуживании. Если на соответствующем тракторе нет сверхнизкой передачи (сканирующий файл), моё устройство можно модифицировать, установив сверхнизкоскоростное устройство.

Сертификация ISO пройдена

6-месячное качество для основной части машины

лучшая цена и качество

Десять лет опыта в экспорте

Своевременная доставка 7-25 дней после сдачи на хранение

Превосходная команда- -Мощный, эффективный и энергичный

Различные запчасти для продажи.

Наши преимущества

Быстрый ответ

Ответ должен быть отправлен через 24 часа после получения электронного письма.

ПРЕИМУЩЕСТВА

Сервис

Конкурентоспособная цена
Срок действия предложения

Команда

Международные продажи говорят по-английски

Количество

Просьба сообщить ваше количество, чтобы мы могли предложить лучшую цену

9012 Кредит

Хорошее послепродажное обслуживание
Длительная гарантия.

Запчасти для тракторного траншеекопателя

Запчасти для тракторного траншеекопателя.

Сертификаты

Мы работаем со всеми видами навесного оборудования для экскаваторов

Мы продаем различные тракторные траншеекопатели, более подробную информацию можно получить у

напрямую.

Упаковка и доставка

УПАКОВКА:

Стандартный экспорт Железные клетки

ВРЕМЯ ДОСТАВКИ:

Через 3-20 дней после подтверждения заказа, дата поставки детали должна быть определена в соответствии с
производственным сезоном и количеством заказа.

Свяжитесь с нами

ТЕЛ: +86 10 67338896

ФАКС: +86 10 67338896

SKYPE: Laura._huamaoji

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
