Ремонт катушки металлоискателя своими руками

Главная
Новости
Ремонт катушки металлоискателя своими руками

Катушки металлоискателя выполняют важнейшую роль в поиске ценных находок, но при интенсивной работе удары о камни и куски грунта могут наложить печальный отпечаток на конструкции катушки, что зачастую приводит к ее замене. Прежде чем потратиться на новую катушку, можно разобраться, что произошло, и попытаться отремонтировать катушку металлоискателя своими руками.

Прежде чем вмешиваться в механизм катушки, проверьте – не находится ли она еще на гарантии. Средний гарантийный срок на катушки около года, поэтому при поломке в течение первых месяцев после начала использования металлоискателя следует обратиться в авторизованный сервисный центр, где ремонт катушки проведут бесплатно.

Если же вы пользуетесь (и довольно успешно) катушкой уже не первый год, а с ней произошла неприятность, можно попробовать отремонтировать ее самостоятельно.

Прежде всего, нужно определить, действительно ли катушка пришла в негодность. Признаками неисправности является некорректное поведение во время работы. Это «подтупливание», а порой и полный отказ детектора исполнять свои обязанности. Катушка начинает пищать в самый неподходящий момент, показывает увеличенный или нулевой индекс, в общем, ведет себя неадекватно. Чаще всего на такой катушке можно обнаружить многочисленные сколы, царапины, и трещины. Может случиться и такое, что внутри катушки как будто что-то отвалилось. Это может быть вызвано тем, что резиновые уплотнители, удерживающие катушку, износились и перестали выполнять свои функции. Катушка ползает по корпусу и, естественно, ни о какой чувствительности в данной ситуации и речи не может быть.

Приступаем к устранению трещин

Сначала следует хорошо подготовиться – просушить катушку в течение нескольких часов, приготовить необходимый инструмент. Вам потребуются:

Острый нож
Эпоксидка (при выборе обратите внимание на цвет, желательно выбрать оттенок, соответствующий цвету катушки)
Шпатель
Плоская поверхность для размешивания клея
Наждачная бумага

Так выглядит изрядно послужившая катушка – на ней много трещин и сколов

Расширьте трещины аккуратно при помощи ножа. Смешайте оба состава из набора эпоксидного клея (смола и затвердитель) на плоской поверхности, можно использовать дощечку или ненужную тарелку. Нанесите полученный состав на трещины катушки, не жалея клея – остатки можно срезать позже. Теперь нужно ждать, пока эпоксидка высохнет, обычно это занимает около суток. После полного высыхания клея обработайте корпус катушки наждачной бумагой, начиная с более крупной структуры. Это позволит удалить неровности от клея.

Таким способом можно вернуть катушке практически первоначальный вид, а также защитить ее от дальнейшего разрушения.

Ремонтируем катушку при поломке

Как мы уже упоминали, катушка может попросту перестать работать. Если визуально с корпусом все в порядке, определить причины выхода датчика из строя может только профессионал. Но если вы явно чувствуете, что внутри катушки что-то гремит (чего не должно быть в идеале), можно попробовать починить ее своими руками.

Снимите защиту с катушки.

Чаще всего шов является заплавленным, придется аккуратно разрезать его по всей длине при помощи острого ножа.

Аккуратно раскройте катушку, не задев проводов.

Если внутри катушки что-то громыхало, то вы увидите, что резиновые уплотнители стерлись, перестали удерживать катушку.

Прикрепите катушку на клей или двухсторонний скотч к верхней части корпуса, снимите защитную пленку в случае использования скотча. Склейте корпус хорошим клеем, например, автомобильным.

Если вы пользуетесь двухсторонним скотчем, обязательно уточните его характеристики. Есть модели скотча, которые выдерживают температуры от -30 до +145 градусов, но можно по ошибке выбрать не тот тип, который можно эксплуатировать только при плюсовых температурах. С таким вариантом ваша катушка долго не выдержит, и придется начинать все по новой.

Мы рассказали, как провести ремонт катушки металлоискателя своими руками, сэкономив приличную сумму денежных средств, потратить которые вы можете на дополнительные аксессуары.

08 июля 2015

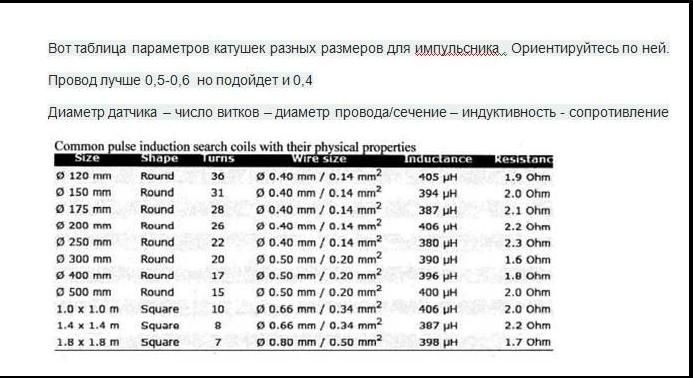

Как сделать поисковую катушку для металлоискателя

••• Николя Агустин Кабрера/Demand Media

Обновлено 25 апреля 2017 г. металлоискатель. Катушка получает сигнал от электроники в корпусе детектора и передает его в окружающую область через колеблющееся электромагнитное поле. Когда поле вступает в контакт с металлическим предметом, его форма изменяется. Это обнаруживается катушкой, которая отправляет сигнал обратно в электронику металлоискателя, вызывая звук, уведомляющий пользователя о присутствии металла.

••• Николя Агустин Кабрера/Demand Media

Нарисуйте большой круг на деревянном бруске с помощью карандаша и циркуля. Размер круга может варьироваться, но глубина проникновения металлоискателя пропорциональна размеру катушки детектора; так что чем крупнее вы сможете его сделать, тем лучше. Нарисуйте второй круг внутри первого круга, оставив между кругами промежуток от 2 до 3 дюймов.

••• Николя Агустин Кабрера/Demand Media

Поместите деревянный брусок на ленточнопильный станок. Аккуратно вырежьте внешний круг из дерева с помощью ленточной пилы. Выберите одно место на круге и проведите через него линию, чтобы получить доступ к внутреннему кругу. Вырежьте внутренний круг дерева с помощью ленточной пилы, оставив вам круглую деревянную форму с небольшим надрезом. Снимите круг с ленточной пилы и выбросьте лишнюю древесину.

••• Николас Агустин Кабрера/Demand Media

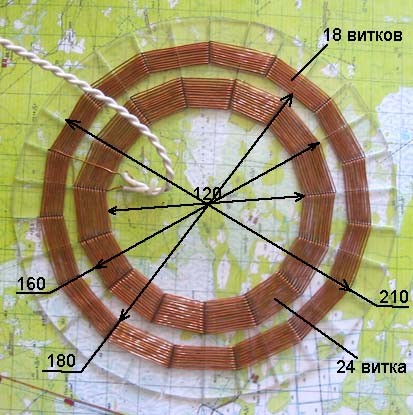

Плотно оберните медную проволоку по кругу, начиная снаружи и поворачивая медь так, чтобы она прошла через отверстие в середине и вернулась на себя. Продолжайте, пока не намотаете медную проволоку по всей окружности круга, создавая круг из петлевой меди.

Вещи, которые вам понадобятся

Деревянный брусок толщиной 1/2 дюйма
Карандаш
Компас
Ленточная пила
Медный изолированный провод толщиной 0,25 мм

Обматывая медный провод вокруг деревянного бруска, не забудьте оставить от шести дюймов до фута медного провода в начальной и конечной точках петли, так как они соединятся с схема детектора. Вы могли бы использовать меньше проводов для этих проводов, но это означало бы размещение детекторного оборудования ближе к катушке, что может вызвать помехи.

Самодельный корпус катушки металлоискателя, сборка

После использования моего Surf Pi 1.2, который я собирал некоторое время из комплекта, я решил, что мне нужен корпус катушки, который был бы более прочным и менее громоздким, чем использование двух пластиковых пластин, которые я использовал изначально. Немного поискав, я нашел человека, который на самом деле делает свои собственные корпуса катушек из термоформованного пластика. Его веб-сайт довольно дерганый (но все же очень функциональный!), и его было нелегко найти, но я решил попробовать, так как его продукты выглядели довольно мило.

Их делает Дон Бауэрс, с ним очень приятно работать. Он сделал несколько корпусов нестандартных размеров специально для катушек, о которых я написал на своем сайте. Он сделал мне несколько раскладушек диаметром 9 дюймов и толщиной 5/8 дюйма, и они выглядят и ощущаются очень красиво. Его цены также чрезвычайно разумны (9 долларов за раковины в стиле DD и 15 долларов за раковины в стиле раскладушки). Посетите его веб-сайт и ресурсы металлоискателя здесь (дайте ему знать, что вы нашли его через мой сайт): Don Bowers Coil Shells

Он также прислал мне документ, в котором подробно описывалось использование графитового спрея для защиты катушек. Вы можете проверить это здесь: Создание катушек Concentric Coplaner (прокрутите страницу 12 для информации об экранировании).

В любом случае приступим к сборке.

Откройте коробку

Я получил кожухи катушек в виде раковины моллюска с выступами для кабельных вводов PG7.

Термоформованные корпуса катушек

Просто быстрый тест, чтобы увидеть, как подходит оригинальная катушка. Идеальный!

Дон упомянул, что я могу залить пустые пустоты эпоксидной смолой или заполнить их ненужным материалом. Я решил заполнить пустоты эпоксидной смолой, так как это обеспечит довольно хорошую водонепроницаемость. Однако он предупредил, что при использовании эпоксидной смолы нужно быть осторожным с теплом, которое она выделяет при отверждении, так как она потенциально может расплавить пластик! Поскольку я предпочитаю дешеветь, а не медленно твердеющие материалы, я просто купил немного эпоксидной смолы в домашнем магазине и решил позже решить проблему с нагревом.

Зайди в Home Depot и купи все сразу. Не ходите в Лоус, иначе вам придется отправиться в домашний склад, чтобы купить графитовый спрей, как я должен был.

Пора покупать вещи

Купите следующее в домашнем складе или, если вам лень, воспользуйтесь ссылками на Amazon ниже:

Смазочный спрей Blaster DRY Graphite
5-минутная эпоксидная смола (купите столько, чтобы заполнить пустоты)
Автомобильный герметик RTV
Клей для проволоки

Если вы заметили на моей фотографии, я купил немного контактного клея. В документе Дона об экранировании, на который я ссылался выше, ему повезло смешать графит и контактный цемент, чтобы сделать проводящий клей. Мне не повезло, и я не смог заставить его работать, так как думал, что смогу распылить немного графитового сухого спрея на цемент. Это было грязно и вообще не работало, в итоге я купил клей для проволоки, который сработал!

Время эпоксидной смолы!

Пришло время залить эпоксидной смолой пустоты и укрепить место, где нижний стержень металлоискателя будет соединяться с корпусом катушки. Важно сделать это правильно и ТЩАТЕЛЬНО СМЕШАТЬ. Когда я говорю о тщательном перемешивании, это означает перемешивание, перемешивание, перемешивание и перемешивание каждого участка эпоксидной смолы. Это означает даже ту часть, которая отслаивается по бокам, когда вы смешиваете среднюю область. Если вы этого не сделаете (как я узнал при первой попытке с катушкой), вы получите эпоксидную смолу, которая не полностью застынет на участках, соприкасающихся с пластиком. Все остальное в середине застынет, но не та часть, которая приклеивает эпоксидную смолу к стенкам пластика. Если вы боитесь испачкать эпоксидную смолу повсюду, вы можете замаскировать участки малярным скотчем, на которые вы не хотите, чтобы эпоксидная смола попала. Это позволит вам смешать разбавленную эпоксидную смолу, которая растекается по краям.

Смешайте и заполните пустоты эпоксидной смолой. Если вы этого не сделаете, вы пожалеете!

И помните, ТЩАТЕЛЬНО СМЕШИВАЙТЕ, и не говорите, что я вас не предупреждал. Видите мокрые края эпоксидной смолы в корпусе катушки металлоискателя выше? Эта часть не полностью вылечила правильно, потому что я не перемешала ее тщательно, опасаясь, что все получится некрасиво.

Все дело в тепле, насчет тепла, не беда…

Хорошо, а как насчет тепла? Ну, я обнаружил, что когда эпоксидная смола начала затвердевать (около 7-10 минут процесса), пластик, непосредственно соприкасающийся с эпоксидной смолой, сильно нагревался. Поэтому я просто наполнил небольшую емкость водой до самого верха и поместил корпус катушки ушами вниз в воду. Это прекрасно сработало, чтобы снизить температуру…

Теперь просто дождитесь полного затвердевания эпоксидной смолы. 1 час или около того для моего бренда…

Подождите, пока он затвердеет – моя эпоксидная смола сказала 1 час.

*если вы заметили, у меня есть фотографии с установленным кабельным вводом и без него. Это потому, что я сделал это 2 раза, и поэтому фотографии были сделаны после того, как я выяснил лучший оптимизированный процесс для создания этих оболочек.

Танцуй с кабельным вводом!

В моем металлоискателе я использовал коаксиальный кабель RG6 для подключения схемы металлоискателя к катушке. Из-за этого я обнаружил, что прилагаемый кабельный сальник PG7 слишком мал для коаксиального кабеля. Мне нужно было использовать мой PG9рельефы кабельных вводов, что означало высверливание углубления PG7 на верхнем корпусе катушки больше, чем предполагалось (поскольку он использовал разъем размера PG7 для формирования корпуса катушки). Я понял, что для поддержки требуется больше прочности, и заполнил пустоту эпоксидной смолой. Я рекомендую сначала нанести эпоксидную смолу на ушки главного вала, а затем, когда она затвердеет, нанесите эпоксидную смолу на область кабельного ввода, чтобы вы могли выровнять корпус, чтобы эпоксидная смола застыла.

Мой PG9 слева, снабженный PG7 справа.

Время для липких вещей

Пока эпоксидная смола не застынет, я приготовил ленту, которая будет удерживать катушку неподвижно. У меня было немного двустороннего скотча gorilla, и я использовал его на нижней части корпуса раскладушки. Я оставил подложку, чтобы нанести графит прямо на нее, а потом просто снять. Займитесь чем-нибудь другим сейчас, так как вам нужно дождаться полного отверждения эпоксидной смолы.

Sticky-Schmicky, время для сверления отверстий

Теперь, когда эпоксидная смола затвердела, давайте просверлим отверстие для болта прямого вала. Ушные мочки для нижнего стержня имеют размер для нижних стержней tesoro. Возьмите нижний стержень и переместите его между лепестками. Взгляните на это, и вы увидите, где находятся пределы движения и какой интервал вам потребуется для плавного беспрепятственного вращения. Отметьте это измерение на внешней стороне лепестка, а затем поместите вал снаружи (не внутри двух лепестков, а напротив внешней стороны одного из них). Возьмите сверло на 1/4″, вставьте его в нижнее отверстие вала и поверните его рукой вверх по обращенному снаружи выступу, чтобы сделать отметку направляющего отверстия. Это будет то место, где вы должны просверлить пилотное отверстие.

Просверлите пилотное отверстие сверлом меньшего диаметра, а затем используйте 1/4″, чтобы полностью пройти через оба выступа. Двигайся медленнее.

Устали от узких отверстий? Смазываем!

Сначала возьмите нижнюю половину раскладушки и замаскируйте обращенный внутрь внешний край. На этой части не должно быть графитового напыления, так как герметик RTV будет нанесен на этот край, который будет прилипать к внешнему краю верхней половины корпуса катушки при сборке.

Это было взято из моей первой попытки построить корпус катушки. Вам не нужно маскировать верхний внутренний край, как это сделал я.

В документе Дона об экранировании он замаскировал линию по радиусу корпуса, чтобы остановить вихревые токи в экране. Я все равно сделал это, хотя он не нашел разницы с ним и без него в своих проектах… он также сказал, что это лучшая практика.

Теперь слегка нанесите спрей и равномерно покройте все. Немного идет долгий путь с этим материалом. Наденьте перчатки и держите их подальше от одежды. Это обесцветит их!

после распыления и нанесения токопроводящего клея и заземляющих проводов

Прикрепите заземляющий провод

После того, как графитовый спрей высохнет, пора отделить проводной клей и приклеить тонкую жилу провода к обеим половинам корпусов катушек. Я взял провод динамика и снял изоляцию. Это дало мне многожильный провод, который был очень тонким. Мне просто понадобилось две нити (на самом деле потребовалось 4 после того, как я понял, что мой трюк с контактным цементно-графитовым распылением не работает).

Сейчас рекомендуется сделать сухую посадку и посмотреть, где будет лучшее место для приклеивания провода к корпусу, так как вам нужно, чтобы провод проходил к отверстию кабельного ввода (для обеих половинок), чтобы прикрепить его. к кабелю, идущему от металлоискателя (в моем случае экран RG6).

Просто нанесите небольшое количество клея для проводов и воткните провод внутрь. Дайте высохнуть и проверьте, получают ли показания сопротивления мультиметра, прикоснувшись одним проводом к проводу, а другим — к любой части корпуса с графитовым напылением. Если вы получаете показания Ома, вы готовы к работе!

Просто заклейте провода малярным скотчем или любой другой лентой, которая у вас есть (но убедитесь, что заземляющие провода проходят туда, где будут выводы катушки).

Боже мой, какая у вас хорошая катушка

В ожидании высыхания клея для проволоки я приклеил картон сверху и снизу катушки, чтобы укрепить и увеличить жесткость катушки, чтобы использовать ее внутри катушки Корпус. Вы хотите, чтобы катушка была как можно более жесткой и жесткой, в противном случае движение внутри корпуса катушки может привести к ложным срабатываниям. Не забудьте сделать картон похожим на Pacman, чтобы в нем было место для нижней части кабельного ввода и кабеля, идущего от металлоискателя, а также это поможет вам установить и прикрепить экранирующий заземляющий провод корпуса катушки.

Вырежьте часть верхней части картона, чтобы разместить кабельный сальник и кабель, идущий в корпус от металлоискателя.

Пришло время удалить двухстороннюю ленту и приклеить катушку к нижней половине корпуса катушки. Помните о том, где должен проходить заземляющий провод, чтобы он располагался как можно ближе к выводам катушки. Это поможет спаять их вместе.

Время пайки

У меня нет фотографий этой части, но пришло время ввести части кабельного ввода в кабель (сначала крышка, затем резиновая втулка), затем вставить кабель в кабельный ввод и через него и вниз через верхнюю половину корпуса катушки.

Чтобы подключить катушку к детектору, подключите внутренние выводы катушки к «+», а внешние выводы провода катушки к «-» на печатной плате. Не беспокойтесь, если один из проводов перекроет лицевую сторону катушки. Припаяйте провода заземления экрана к проводу «-» (в моем случае это был экран RG6).

Проведите тест покачивания-покачивания

Осторожно соедините две половинки раковины моллюска и закрепите их скотчем. Проведите тест на пляже с металлоискателем (вдали от электрических помех) и убедитесь, что все работает, как задумано. Если это так, просто очистите и осторожно разделите две половины и приложите RTV к нижней половине внутри, обращенной к внешнему краю, затем вставьте верхнюю половину в нижнюю половину.
