Глубинный металлоискатель своими руками – Мир искателей

Наиболее простой и практичный способ изготовить глубинный металлоискатель своими руками, это сделать глубинный импульсный металлоискатель. За основу можно взять уже имеющийся импульсный металлоискатель, или изготовить электронный блок импульсного металлоискателя Пират, Clone, Кощей 5И и т.д. Как сделать эти металлоискатели,  уже описано на нашем сайте.  А дальше необходимо сделать к нему глубинную катушку.

В данной статье мы разберем способы изготовления глубинных катушек для импульсных металлоискателей. Такие катушки можно использовать с металлоискателями Пират, Clone, Tracker, Кощей и другими импульсными металлоискателями.

Но следует учесть, что при одинаковых размерах глубинной рамки, с разными металлоискателями будит и разная глубина обнаружения (С Пиратом результаты будут наиболее скромные, а лучший результат показывают Кощей 5ИГ и Кощей 4ИГ (Tracker PI-G) так как у них есть отдельная глубинная прошивка!

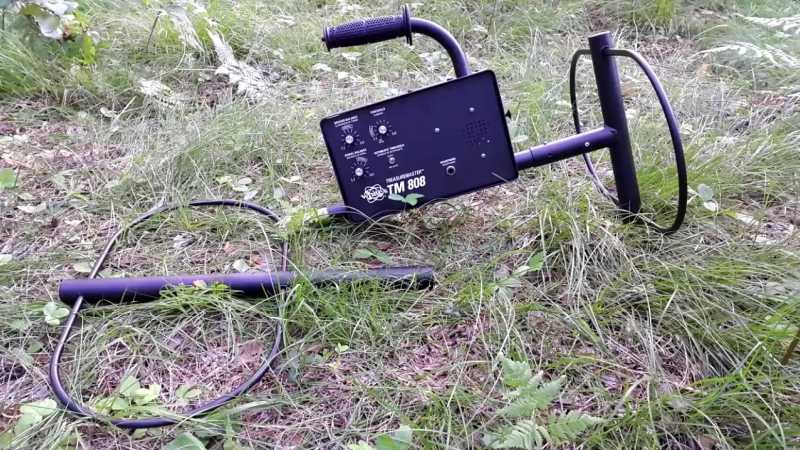

Глубинные рамки небольших размеров, устанавливают на штангу как и обычную катушку, но есть ограничения по весу и габаритам. Поэтому такая конструкция подходит для рамок диаметром до 60-70см. Большая рамка становится слишком тяжелой и ее уже неудобно носить таким способом.

Каркас глубинной катушки для металлоискателя изготавливают из пластиковых труб, без использования металлических элементов. Трубу выбираете в зависимости от способа которым вы ее будит соединять, и в зависимости от размеров вашей рамки, чтобы труба обеспечивала достаточную жесткость конструкции!

Небольшие катушки обычно делают неразборными в форме кольца или квадрата.

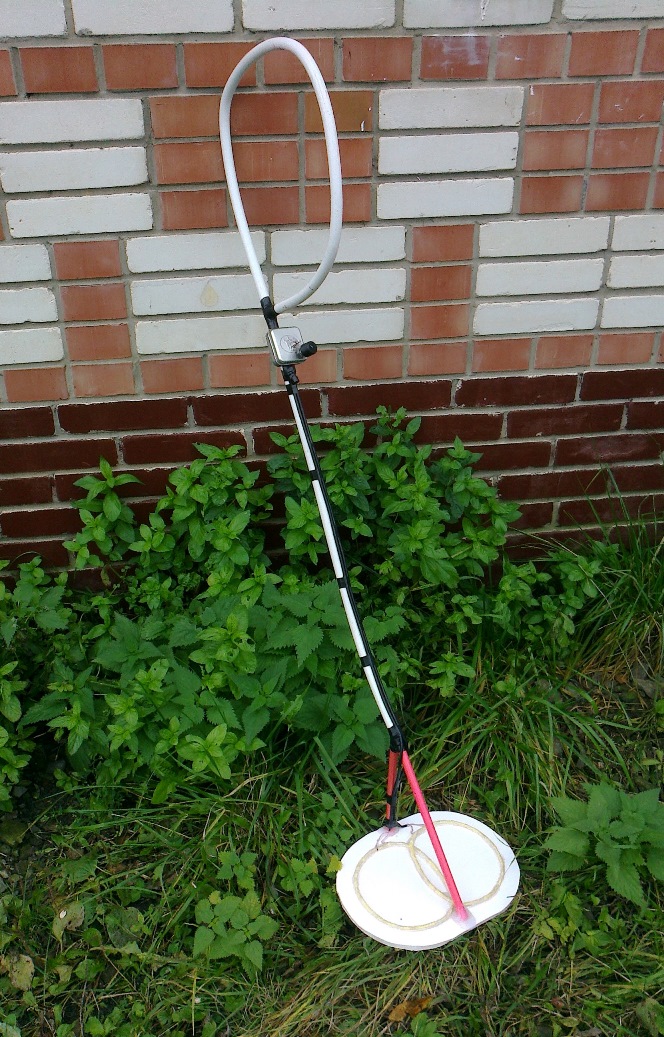

Вот несколько фотографий таких рамок:

Для рамок больших размеров, неразборная конструкция, уже неудобна для транспортировки, да и носить на штанге такую рамку уже тяжело. Наиболее распространенным решением для больших рамок, это разборный квадратный каркас с накладной поисковой петлей или петлей пропущенной вовнутрь трубного каркаса.

В таком случае, каркас рамки изготавливается из пластиковых труб, а поисковая катушка мотается многожильным проводом в изоляции! ПРОВОД ДОЛЖЕН БЫТЬ ОБЯЗАТЕЛЬНО МНОГОЖИЛЬНЫМ, так как при разборке и транспортировке глубинной катушки, провод будит гнуться и одножильный провод в итоге может переломиться!

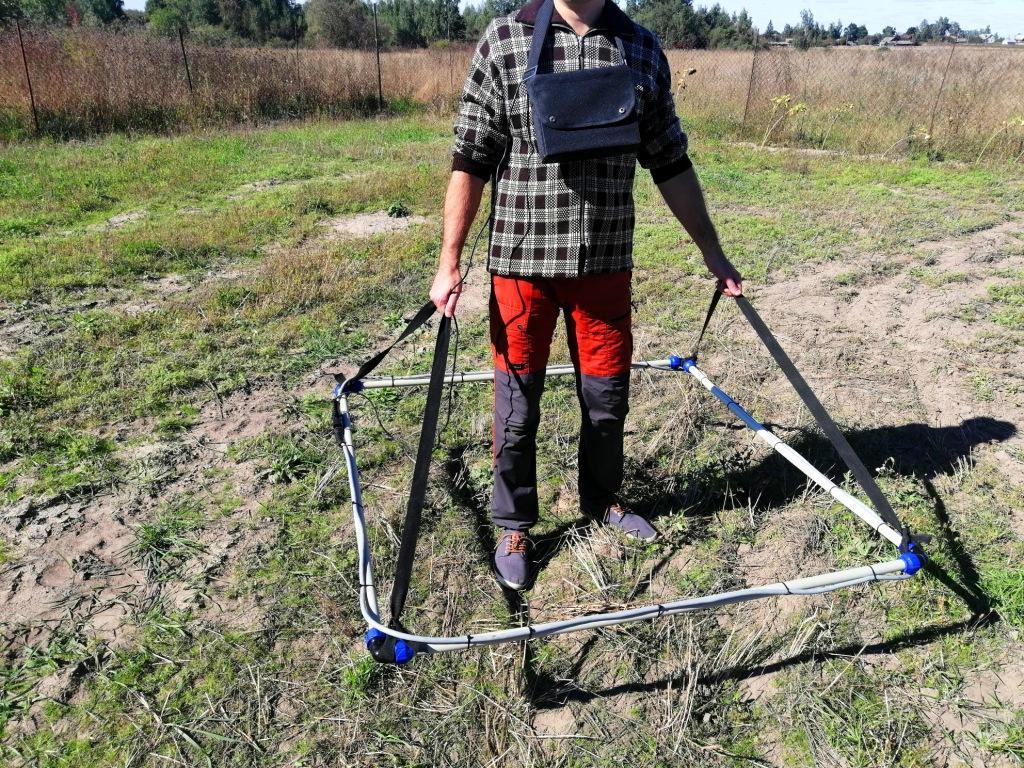

Такие рамки носят обычно вдвоем:

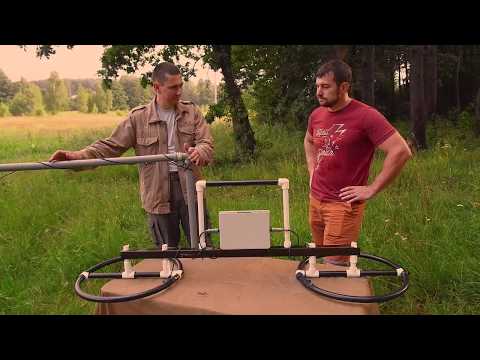

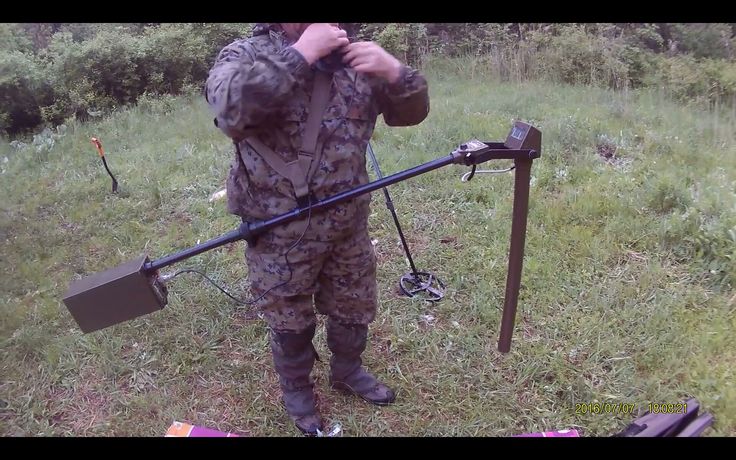

Но есть варианты конструкций глубинного металлоискателя для самостоятельной переноски:

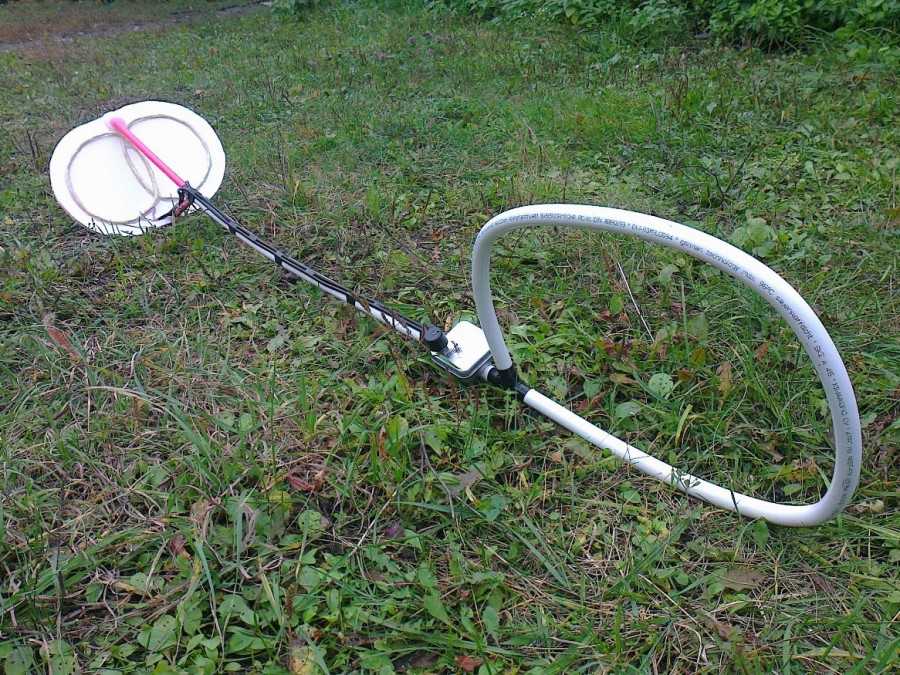

Вот еще несколько вариантов конструкций глубинных металлодетекторов и  их катушек:

Намотка глубинной рамки

Для намотки глубинных рамок рекомендуется использовать многожильный провод в изоляции, диаметром 0,5-0,75мм.

Таблица количества витков для глубинных рамок различного размера и их максимальная глубина обнаружения с металлоискателями ПИРАТ и Кощей 5И:

40*40см60*60см90*90см120*120см150*150см
Количество витков1916131110
Дальность обнаружения каски с МД ПИРАТ0,8м0,9м1,1м1,25м
Максимальная дальность обнаружения с металлоискателем ПИРАТ1,7м2,3м2,6м3,5м
Дальность обнаружения каски с металлоискателем Кощей 5ИГ
1,2м1,25м1,5м1,6м
Максимальная дальность обнаружения с металлоискателем Кощей 5ИГ2,3м3,5м

Желательно после намотки рамки, витки стянуть между собой изолентой или скотчем, это уменьшит межвитковую емкость и сделает петлю более прочной. Провод от рамки к электронному блоку можно изготовить из того же провода, которым и намотана рамка, свив его с шагом 1 виток на 1 см. А затем обжать термоусадочной трубкой или замотать изолентой.

Вот так можно легко изготовить глубинную рамку для импульсного металлоискателя, и получить полноценный глубинный металлоискатель не уступающий по глубине фирменным металлодетекторам.

схема глубинного и простейшего металло детектора

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

Металлоискатель X-Terra 305.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Работа сапера с металлоискателем

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Содержание

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

  • простота конструкции;
  • большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

  • металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
  • технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

  1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и  для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
  2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
  3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
  4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
  5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

Грунтовая модель
Глубинный металлоискатель
Подводный аппарат
Охранное устройство
Металлодетектор промышленного назначения

  1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
  2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
  3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
  4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
  5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
  6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
  7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
  8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Глубина обнаружения металлоискателем

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Металлоискатель с дискриминацией металлов

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Металлоискатель с дискриминацией металлов

Но, разумеется, эти параметры зависят от модели устройства.

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

  • контроллер;
  • резонатор;
  • конденсаторы разных типов, в том числе и пленочные;
  • резисторы;
  • излучатель звука;
  • стабилизатор напряжения.

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Металлоискатель простейший в домашних условиях

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Простая схема на тронзисторных генераторах

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Схема глубинного металлоискателя

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателя

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

  • конденсаторы разного типа – пленочные, керамические и пр.;
  • резисторы разного номинала;
  • полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

Какие двухкорпусные и глубинные металлодетекторы лучше?

Михаэль Бернцвейг

Вы только что получили совет от друга или члена семьи о зарытом золоте, серебре или драгоценностях. У вас есть хорошая идея, с чего начать поиск, и теперь вам нужен лучший глубинный металлоискатель, чтобы найти его.

Шаг 1. Отделите факты от вымысла

Ваш первый шаг в любой охоте за сокровищами — попытаться отделить правду от фольклора. Многие слухи и легенды о подземных тайниках с сокровищами, или кладах, основаны на некоторых фактических подробностях. На протяжении всей истории люди закапывали свои ценности из жадности или из страха перед наступающими армиями и другими мародерами, надеясь когда-нибудь вернуться и вернуть свои сокровища. Даже сегодня такая практика не является редкостью.

Итак, прежде чем инвестировать в оборудование или путешествовать на большие расстояния, заранее изучите как можно больше информации. Ищите любые подсказки, которые могли быть записаны или переданы устно из поколения в поколение. Записывайте даже мелкие детали; они могут пригодиться позже.

Шаг 2. Определите, насколько глубоко зарыто сокровище

Второй шаг — на основе ваших исследований определите, как глубоко зарыто сокровище. Часто люди закапывают сокровища глубоко под землю в больших контейнерах. Некоторые из самых больших кладов, обнаруженных на сегодняшний день, были обнаружены с помощью металлоискателей глубокого проникновения.

Если вы ищете золото или другие драгоценные металлы, зарытые глубже одного метра, вам нужен металлоискатель с двумя ящиками. В отличие от традиционных детекторов монет, которые предназначены для поиска отдельных предметов меньшего размера, наземный двухкорпусный металлоискатель может проникать в землю с помощью специальных поисковых катушек, передающих сигналы. Как только сигнал достигает сокровища, он возвращается к металлоискателю, который определяет его местоположение.

До недавнего времени глубинные металлоискатели не могли определить тип закопанного металла. Однако с появлением более новых технологий, таких как детекторы марки Makro, теперь стало возможным определять тип металла в земле.

Шаг 3. Выберите лучший металлоискатель с глубоким поиском Конструкция Detech Pulse непрерывно передает и принимает серию коротких электрических импульсов в быстрой последовательности, которые насыщают землю. Возвращающиеся ответы анализируются и представляются в 2D на цифровом дисплее. В отличие от обычных импульсных детекторов всех металлов, импульсная технология распознавания Detech позволяет различать черные и цветные металлы.

Он найдет и покажет широкий спектр драгоценных металлов. Импульсная технология может работать в более широком диапазоне грунтовых условий, чем другие технологии.

Импульсные индукционные металлодетекторы с глубоким поиском:

  • Система глубокого поиска Detech SSP 5100
  • Detech SSP 5100 Система глубокого поиска с двумя катушками Pro Package

3D Imaging Systems:

Впервые идея увидеть подземные изображения цели стала реальностью! Команда инженеров Nokta Makro Metal Detectors воплотила в жизнь интеллектуальный металлодетектор Nokta Makro Invenio Pro Pack и систему 3D-изображения. Это устройство будет показывать отсканированные изображения в реальном времени прямо перед вашими глазами. Золото, серебро и другие ценные металлы отображаются в полном цвете на цветном дисплее. Мусорные металлы, такие как железо, также четко отображаются. Эти модели позволяют сохранять сигналы целей для последующего просмотра и предлагают меню на нескольких языках.

Металлоискатели с 3D-изображением:

  • Интеллектуальный металлодетектор Nokta Makro Invenio Pro Pack и система 3D-изображения.
  • Интеллектуальный металлодетектор Nokta Makro Invenio Standard Pack и система 3D-изображения
  • Интеллектуальный 3D-сканирующий детектор Groundtech Discovery SM (лучший выбор)
  • Интеллектуальный 3D-сканирующий детектор Groundtech Discovery SMR + резистивность (лучший выбор)

Градиометр

Технология градиентометра позволяет определить, является ли объект в земле металлическим, минеральным, пещерой или полостью. Два магнитных датчика в зонде Градиометр анализируют сигналы в земле в режиме реального времени. Первый датчик просто измеряет положительные (+) сигналы, а другой измеряет отрицательные (-) сигналы. При обнаружении металла положительное значение увеличивается, а отрицательное уменьшается. При обнаружении пещер или полостей положительное значение уменьшается, а отрицательное увеличивается. При обнаружении полезных ископаемых отрицательное значение не изменяется при увеличении положительного значения. Результаты отображаются визуально в виде легкого для понимания анализа трехмерного изображения на дисплее.

  • Интеллектуальный 3D-сканирующий детектор Groundtech Discovery SM (лучший выбор)
  • Интеллектуальный 3D-сканирующий детектор Groundtech Discovery SMR + резистивность (лучший выбор)

Магнитные локаторы дальнего действия

Эта технология покажет вам источник электромагнитного поля на расстоянии до 1000 метров вокруг вас. Точные координаты магнитного поля отображаются на дисплее относительно вашего местоположения. Вы также можете использовать этот датчик дальнего действия для «вертикальной» проверки земли на наличие помех магнитного поля, которые указывают на наличие металла или полостей под землей.

Очень низкая частота (VLF)

Очень низкая частота (VLF) используется для обнаружения глубоких сокровищ. Эта технология посылает сигнал через катушку передатчика, а затем принимает сигнал через катушку приемника. Это одна из самых распространенных и популярных технологий, используемых сегодня в современных металлоискателях.

Металлоискатели VLF с глубоким поиском:

  • Makro New JeoHunter Двойная система глубокого поиска 3D
  • Металлоискатель Makro deephunter Pro
  • Металлоискатель Garrett GTI 2500
  • Металлоискатель Fisher Gemini-3

Шаг 4. Выберите правильный двухкорпусный металлоискатель для глубокого поиска

Когда дело доходит до выбора двухкорпусного металлоискателя для глубокого поиска, найдите время, чтобы выбрать наилучшее устройство, которое вы можете себе позволить. Ваши инвестиции могут принести большую прибыль. Вы можете получить базовую единицу менее чем за 1000 долларов.

Существует несколько типов глубинных металлоискателей, которые помогут вам найти сокровище. Ниже представлен список самых популярных моделей, отсортированный по цене и возможностям. Имейте в виду, что два коробчатых детектора предназначены для поиска более крупных сокровищ, а также жил природного золота, зарытых глубоко в землю. Они не предназначены для обнаружения отдельных монет или небольших самородков природного золота.

Глубоководные металлоискатели начального уровня:
  • Металлоискатель Fisher Gemini 3

Gemini 3 — модель начального уровня, выпущенная подразделением Fisher Labs Hobby и предназначенная для поиска глубоко зарытых сокровищ. Это довольно простое в эксплуатации устройство, которое хорошо справляется со своей задачей. Этот металлоискатель цельнометаллический и не может определить тип цели до того, как вы ее выкопаете. Хотя это устройство не будет обнаруживать цели так глубоко, как первоклассные устройства, оно является хорошей отправной точкой для тех, у кого ограниченный бюджет.

Металлоискатели среднего уровня с глубоким поиском:
  • Detech SSP 5100 Система глубокого поиска
  • Detech SSP 5100 Система глубокого поиска с двумя катушками Pro Package
  • Металлоискатель Garrett GTI 2500
  • Garrett ATX Deepseeker

Garrett GTI 2500 — это прибор для глубокого поиска, который имеет дополнительное преимущество, заключающееся в том, что он является детектором двойного назначения. Это устройство способно идентифицировать цели на глубине чуть более фута со стандартной поисковой катушкой. Как только вы прикрепите катушку TreasureHound EagleEye Depth Multiplier, металлоискатель переключится в режим глубокого поиска, цельнометаллический.

Для металлоискателя средней ценовой категории Makro JeoTech уникален тем, что способен различать черные и цветные металлы. Он также может обнаруживать пустоты под землей, что важно, если вы ищете туннели или контейнеры с драгоценными камнями, в которых нет металла. В то время как никакие металлодетекторы с двумя корпусами не могут обнаружить бриллианты, рубины или другие драгоценные камни, этот прибор может обнаружить контейнер, в котором они находятся.

Профессиональные металлоискатели глубокого поиска:
  • Новая двойная 3D-система глубокого поиска Makro JeoHunter
  • Металлоискатель Makro Deephunter Pro
Лучшие металлоискатели с глубоким поиском:
  • Интеллектуальный металлодетектор Nokta Makro Invenio Standard Pack и система трехмерной визуализации
  • Интеллектуальный металлодетектор Nokta Makro Invenio Pro Pack и система 3D-изображения
  • Интеллектуальный 3D-сканирующий детектор Groundtech Discovery SM (лучший выбор)
  • Интеллектуальный 3D-сканирующий детектор Groundtech Discovery SMR + Удельное сопротивление (лучший выбор)

Самые современные двухкорпусные глубинные металлоискатели, доступные на сегодняшний день, производятся компаниями Detech Metal Detectors и Makro Detectors.

И металлоискатель Nokta Makro Invenio Standard Smart Pack, и двойная система глубокого поиска Makro New JeoHunter 3D могут обнаруживать драгоценные металлы на большой глубине. Эта технология избавит вас от ненужного копания. JeoHunter имеет полноцветный дисплей с трехмерным анализом изображения цели и предлагает меню и анализ на английском или испанском языках.

Если вам нужна персональная консультация по выбору лучшей модели для ваших нужд, обратитесь к одному из наших специалистов по продуктам. Мы будем рады обсудить ваши конкретные потребности и предложить лучшее оборудование для вас. Куда бы ни завело вас ваше путешествие, мы желаем вам успехов в поисках зарытых сокровищ. Поднимите трубку и поговорите с одним из наших специалистов по продуктам. Мы здесь, чтобы помочь вам выбрать лучший металлоискатель и аксессуары для ваших нужд.

Посмотрите все наши металлоискатели глубокого поиска.

Авторское право 2011 Detector Electronics Corp. — редакция 2019, 2020, 2021

6 самых глубоких металлоискателей на рынке в 2022 году

Раскрытие информации: этот пост содержит партнерские ссылки, и я могу получить небольшую комиссию, если вы сделаете покупку по этим ссылкам.

На какой глубине вы можете обнаружить металл?

Вы устали слышать «это зависит» в качестве окончательного ответа?

Это правда, что на определение глубины влияет множество факторов, так как это сложнее, чем вы думаете.

Это руководство поможет вам понять, как работает ваш металлоискатель, чтобы обеспечить наилучшие результаты.


Можете ли вы подтолкнуть его, чтобы дать больше?

Давайте узнаем.

Самые глубокие металлоискатели в 2022 году

Лучший комбинезон

Высококачественный

Бюджетный вариант

Металлоискатель Deephunter Makro 3D Pro Package

Металлоискатель Minelab GPZ 7000 Gold Nugget

Металлоискатель Minelab Equinox 600 с водонепроницаемой катушкой EQX 11” Double-D

Проверить цену на Amazon

0 Проверить цену на Amazon на Amazon

Проверить цену на Kellyco

Проверить цену на Kellyco

Проверить цену на Kellyco

Лучший в целом

Металлоискатель Deephunter Makro 3D Pro Package

Проверить цену на Amazon

Проверить цену на Kellyco

Высококачественный

Металлоискатель Minelab GPZ 7000 Gold Nugget

Проверить цену на Amazon

Проверить цену на Kellyco

Бюджетный вариант

Металлоискатель Minelab Equinox 600 с водонепроницаемой катушкой EQX 11” Double-D

Проверить цену на Amazon

Проверить цену на Kellyco

Достичь максимальной глубины — не всегда простая задача.

Использование низких частот может быть хорошим советом, но вы можете потерять чувствительность к мелочам, которые вполне могут быть золотыми самородками или ценными украшениями.

Как найти правильный баланс?

Прежде чем вы сойдете с ума, пытаясь определить максимальную глубину с помощью металлоискателя, сначала ознакомьтесь с нашей линейкой.

Он был выбран специально, чтобы обеспечить приемлемый вариант в любой ценовой категории. Мы не все можем позволить себе лучшие металлодетекторы с импульсной индукцией, которые известны тем, что обеспечивают глубокое обнаружение, так что же остается?

Этот состав.

Deepest Metal Detector Отзывы

1. Makro DeepHunter 3D Pro

Это не повседневная покупка. Это невероятно дорого, но вы получаете невероятную глубину.

Pros & Coss

✔ 3D -графический дисплей

✔ Выбираемая частота

✔ Обнаружение полости

✔ Невероятная глубина

✔ Pro Dabell

❌ Heavy

Check Amazon Amazon Price

Проверка Kell Kellckco

. 0002 Это больше, чем просто металлоискатель. DeepHunter 3D также предлагает обнаружение полостей, то есть пустот и полостей в земле, где могут быть обнаружены залежи. Хотя металлоискатель не может обнаружить драгоценности или необработанную землю, он может привести вас к их убежищам.

Графический дисплей в режиме реального времени предоставляет информацию о крупных объектах на значительной глубине. Он разделяет сегменты на полость, металл, черный и драгоценный металл. DeepHunter использует две частоты, которыми вы можете управлять только по отдельности: 12,5 кГц и 17,5 кГц.

В пакете Pro вы получите несколько поисковых катушек. Особого внимания заслуживают катушки Т44 и Т100 — да, поисковые катушки 44 см и 100 см. Это не шутка. Металлоискатель Makro — это глубокая охотничья емкость, которая тоже весит столько же.

Прочитать полный обзор

2. Minelab GPZ 7000

Поисковый металлоискатель GPZ 7000 продолжает удивлять золотоискателей своими впечатляющими глубинными характеристиками. Почему это так хорошо? Ответом могут стать новые технологии обнаружения металлов.

Профи:
  • Новая технология
  • ZVT
  • Super-D Coil
  • Precision GB
  • DEEP
CONS:
  • Цена
CONS:
  • Цена
(
  • Цена
9002 (
  • . Transmission) и технологии катушек Super-D работают вместе, чтобы обеспечить мощные и высокочувствительные характеристики на любом типе грунта.

    GPZ 7000 может работать на глубине до трех футов. У вас есть внешняя приемная обмотка с двойным D-образным вырезом для захвата неглубоких и мелких целей. С центральной овальной передающей обмоткой у вас есть катушка, которая ищет глубоко и реагирует как традиционная поисковая катушка, когда хорошая цель обнаруживается под центральной осью.

    Чтобы настроить металлоискатель на максимальную глубину, режим Extra Deep лучше всего подходит для более крупных целей глубоко в земле. Режимы High Yield и General лучше всего подходят для поиска мелких и средних самородков на самых больших глубинах. Объедините эти режимы золота с настройками нормального или сложного типа грунта, и у вас будет как глубина, так и максимальная чувствительность, чтобы обнаружить то, что было сделано, чтобы найти — золото.

    Слушайте двойные тона, чтобы подобрать эти маленькие прибыльные самородки, но приходите в восторг, когда слышите, как эти двойные тона объединяются в один мягкий, указывающий на глубокую, большую цель. Если вы находитесь на хорошей почве, это, скорее всего, золото. Это то, о чем речь на самом деле, верно? Улучшить ваши шансы найти те пенсионные самородки, которые похоронены глубоко.

    Прочитать полный обзор

    3. Minelab GPX 5000

    В GPX используется технология импульсной индукции. С самого начала у вас есть преимущество в обнаружении глубины.

    Pros & Coss

    ✔ Импульсная индукция

    ✔ Несколько технологий

    ✔ 8 Время

    ✔ Rx выигрыш

    ✔ Audio Options

    ❌ Цена

    Проверка цена Kellico

    . GPX 5000 5000 – это Betes The Best Gold Price

    . Gpx 5000 – gpx 5000 – gpx 5000 – gpx 5000. Детекторы вокруг. Таким образом, он был оснащен самыми современными технологиями, которые повышают производительность поиска. Подумайте о максимальной глубине без потери чувствительности, специально рассчитанных импульсах для компенсации электромагнитных помех и двойных уровнях напряжения, выпущенных со смещением по времени для максимальной производительности независимо от местности.

    У вас также есть 8 режимов поиска или, точнее, временных интервалов, которые позволяют вам адаптировать работу детектора к тому, как вы считаете нужным в любой момент, на местности и в любых условиях. Улучшения усиления Rx позволяют вам слышать больше информации, что означает больше сигналов, не добавляя в уравнение невыносимого шума.

    Наслушался? GPX 5000 — металлоискатель мечты старателя. За не столь достойную мечты цену, это может быть вашим.

    Читать весь обзор

    4. Garrett ATX Extreme

    Импульсная индукция рулит, когда речь идет о глубине, и, к счастью, ATX не так дорог, как другие детекторы PI.

    Pros & Coss

    ✔ Цена

    ✔ Импульсная индукция

    ✔ All-Terrain

    ✔ некоторая дискриминация

    ✔ военная кладка

    ❌ Heavy

    Проверка Amazon

    . популярный металлоискатель, не только из-за его производительности, но и из-за его низкой цены – что касается импульсной индукции.

    Это вездеход, так что да, он погружной и непроницаемый для черного песка, мокрого песка, соленой воды, горячих камней и так далее. В отличие от большинства детекторов PI, ATX предлагает 25 настроек дискриминации/задержки. Дискриминация не является сильной стороной PI, но, по крайней мере, у вас есть эта функция, если вы обнаружите в ней необходимость, особенно если вы замените поисковую катушку катушкой DD.

    Эта штука крепкая и прочная. Вы почувствуете вес его качества в руке и плечах. Вы можете подумать о том, чтобы сложить его по длине и откинуть поисковую катушку назад при транспортировке. Вы ничего не повредите, так как он предназначен для этого.

    Прочитать полный обзор

    5. Minelab Equinox 600

    Equinox 800, Equinox 600 — разница одинакова. На самом деле между ними есть несколько отличий, но 600 имеет лучшую цену и подойдет большинству любителей, если только вы не хардкорный старатель.

    Плюсы и минусы

    ✔️ Цена

    ✔️ Multi-IQ

    ✔️ Выбираемая частота

    ✔️ Беспроводная сеть

    ✔️ Пользовательские профили

    Без золотого режима

    Проверить цену Amazon

    Проверить цену KellyCo

    Если вам нужен специальный режим Gold с несколькими дополнительными настройками, Equinox 800 для вас. Тем не менее, нет никаких причин, по которым вы не можете откалибровать 600, чтобы повысить свои шансы на обнаружение ценного желтого материала.

    Благодаря многочастотному диапазону 5, 10, 15, 20 и 40 кГц у вас будет полная мощность, чтобы найти все, от монет до золота. Вы также можете использовать нижние три частоты по отдельности, если хотите уточнить параметры предпочтений пользователя.

    Модель 600 поставляется с проводными наушниками, но также совместима с технологией и модулем беспроводных наушников Minelab. Он поставляется с большой 11-дюймовой поисковой катушкой, а с Multi-IQ в вашем кармане вы не потеряете мелочь за один раз.

    Дайте 600-й солидный пробег. Это того стоит, особенно если вам нужно удержать бюджет ниже 1000 долларов.

    Прочитать полный обзор

    6. Garrett ACE Apex

    ACE Apex доступен по цене, но все же заслуживает того, чтобы стоять рядом с этими невероятными металлоискателями с глубоким поиском. Вот как это измеряется.

    Pros & Coss

    ✔ Цена

    ✔ Многочастотная

    ✔ Выбираемая частота

    ✔ Гибридный аудио

    ✔ Viper Searchcoil

    ❌ New Searchcoils-Tild

    9000. ACE Apex – единственный в своем роде для бренда. Это новая модель с многочастотной технологией по слишком низкой цене. Будем надеяться, что Гаррет не поймает.

    По сути, он предлагает шесть частот с частотами 5, 10, 15 и 20 кГц, которые можно использовать по одной за раз. Два других являются многочастотными режимами, которые используют комбинацию или все из них для режимов Multi-Frequency и Multi-Frequency Salt.

    Гибридный звук является новым с его пропорциональным и бинарным сочетанием, и вы можете слушать все сигналы, которые вы услышите, слабые или сильные, через беспроводные наушники Garrett Z-Lynk.

    Поисковая катушка Viper DD размером 6×11 дюймов отлично подходит как для малого, так и для большого охвата, а также для высокой чувствительности и максимальной глубины.

    Прочитать полный обзор

    Что искать в самых глубоких металлоискателях

    Теперь пришло время углубиться в работу самых глубоких металлоискателей, чтобы получить подробные ответы на вопросы об обнаружении глубины.

    Что означает глубина?

    Глубина субъективна. Несмотря на это, каждый металлоискатель откалиброван для работы на определенной глубине в зависимости от используемой поисковой катушки и электрической схемы самого металлоискателя.

    Как правило, металлоискатели начального уровня обычно обнаруживают цели размером с монету от 2 до 6 дюймов. Металлоискатели среднего класса могут расширить этот диапазон от 8 до 16 дюймов. Металлоискатели высокого класса начинают очень точно определять тип металла, для обнаружения которого они откалиброваны. Уровни глубины будут варьироваться в зависимости от используемой технологии металлодетектора и поисковой катушки.

    Что влияет на определение глубины?

    Это сложный вопрос, на который сложно дать однозначный ответ. Наиболее очевидными факторами являются:

    • Цель
    • Почвенные условия

    Тип металла, электропроводность, размер и ориентация в земле могут влиять на определение глубины. Очевидно, что мелкие цели на больших глубинах обнаружить труднее. Это также верно для неглубоких целей, которые являются тонкими, маленькими с низкой проводимостью и если они находятся на краю. Тонкие цепочки также трудно обнаружить.

    Как и цель, на которую вы охотитесь, состояние почвы не поддается вашему контролю. Что вы делаете? Вы получаете металлоискатель, который может пробивать минералы, игнорировать их или балансировать по грунту. Минералы, такие как камни с высоким содержанием железа, черный песок и соль, могут привести к потере глубины.

    Недавняя исследовательская работа указывает на содержание глины в почве как на важный фактор экспоненциального снижения силы сигнала. Измерив силу сигнала на расстоянии 4″, исследователи обнаружили, что, хотя влияние было незначительным, когда содержание глины составляло всего 10%, сигнал упал в 1000 раз при содержании глины 50%. Удар был экспоненциально более жестким на глубине 8 дюймов и 12 дюймов и при более высоких концентрациях глины.

    Факторы, находящиеся под вашим контролем:

    • Металлоискатель
    • Поисковая катушка

    Выбор металлодетектора с параметрами, подходящими для вашего стиля поиска, является первоочередной задачей. Тип технологии металлоискателя, частота и настраиваемые пользователем настройки могут влиять на глубину. Изучите металлоискатели, чтобы узнать, могут ли они компенсировать минерализованный грунт, обеспечить превосходный звук, чтобы слышать глубокие и слабые сигналы, и, конечно же, можете ли вы себе это позволить.

    Поисковая катушка во многом связана с глубиной. Его диаметр и физика чрезвычайно важны, поскольку он отвечает за передачу токов для обнаружения металла! Концентрические поисковые катушки легче определить, и они имеют преимущество в глубине в тихом, неминерализованном грунте. DD или эллиптическая поисковая катушка охватывают большую площадь, но лучше работают в минерализованном грунте.

    Когда речь идет о размере и глубине поисковой катушки, общее эмпирическое правило при обнаружении объекта размером с монету состоит в том, чтобы ожидать, что глубина будет равна диаметру поисковой катушки. Меньшие поисковые катушки имеют меньшую глубину, но они имеют более сильное, концентрированное поле для захвата небольших целей. Поисковые катушки большего размера имеют большее покрытие и большую глубину, но теряют чувствительность к мелким целям.

    СНЧ VS Многочастотный VS Импульсно-индукционный

    СНЧ

    Глубина во многом зависит от качества металлоискателя и типа используемой поисковой катушки. Машины VLF универсальны, но более дешевые модели, как правило, имеют диаметр около 6 дюймов. Чем лучше электроника и чем более подходящая поисковая катушка, тем дальше вы сможете продвинуть определение глубины.

    Многочастотные

    Поисковые катушки DD обеспечивают отличные характеристики в минерализованном грунте и особенно хорошее обнаружение целей при одновременной работе на нескольких частотах. Это означает, что вы можете достичь превосходной глубины при использовании низких частот без ущерба для чувствительности к мелким целям, поскольку используются высокие частоты.

    Импульсная индукция

    Они очень хороши для работы в минерализованном грунте, передавая сотни импульсов в секунду для обнаружения металлов. Однако из-за монофонической поисковой катушки на большинстве металлодетекторов PI они являются плохими дискриминаторами. Вы можете получить больше глубины, но вы не сможете сказать, является ли это глубоко зарытым люком или вашим пенсионным самородком.

    Глубина VS Чувствительность VS Дискриминация

    Дискриминация может привести к потере глубины (и золотых колец). Производительность несколько снижается, когда вы используете высокую дискриминацию. Вот почему использование звука с регулируемым порогом может быть полезным, и почему многие охотники за реликвиями используют цельнометаллический корпус и огромную поисковую катушку.

    Чувствительность неотъемлемо связана со многими аспектами обнаружения металла и его функциями. В неминерализованных почвах проворачивайте его без ущерба для глубины. В минерализованных почвах вы усилите болтовню, из-за чего будет трудно услышать сигналы. Настройте его, и вы можете потерять способность подбирать цели.

    В игре есть баланс, где вам нужно будет определить, стоит ли приобретать глубину или терять чувствительность или выкапывать свой 50 -й язычок.

    Часто задаваемые вопросы

    Как увеличить глубину обнаружения металлоискателя?

    Есть профессионалы, которые могут найти более глубокие сокровища, чем остальные, с помощью точно такого же металлоискателя. О чем это?

    Опытные мастера знают, как правильно пользоваться металлоискателем для максимальной глубины. Какой самый сокровенный секрет? Вот оно. . .

    Используйте наушники. Используйте правильные схемы подметания: низко и медленно! Держите дискриминацию на низком уровне. Будьте консервативны с перекрытием. Охота на мокрой земле. Упражняться.

    Каждую подсказку можно исследовать дальше. Проявите должную осмотрительность и наблюдайте, как повышается ваша продуктивность.

    Какой металлоискатель лучше всего подходит для определения глубины?

    Ничто не сравнится с импульсным индукционным металлодетектором для достижения максимальной глубины сразу после распаковки. Но если это подходит именно вам и, конечно же, вашему бюджету, то это совсем другое дело.

    Купите соответствующую поисковую катушку и посмотрите, как вы используете свои настройки. Включите подсказки, чтобы увеличить глубину обнаружения, и вы сможете максимально использовать металлоискатель, который у вас есть или вы планируете купить.

    На какой глубине может обнаруживать золотодетектор?

    Зависит от размера самородка. Некоторые из лучших детекторов золота достаточно чувствительны, чтобы обнаруживать самородки весом менее 0,1 грамма, а другие могут обнаруживать самородки весом 1 грамм на расстоянии 6 дюймов и более, в то время как другие могут обнаруживать их на расстоянии 16 дюймов. Предположительно более крупное необработанное золото можно обнаружить максимум до 60 дюймов/1,5 м.

    Какой самый глубокий металлоискатель для монет?

    Большинство людей были бы рады найти монеты глубиной 8 и 12 дюймов. Это может быть сложной задачей для дешевого металлоискателя начального уровня. Покупка качественной модели с приличной поисковой катушкой может достигать этих глубин для монет, а другие могут также выщипывать их на 16”.

    Возможно, вам придется использовать металлоискатели для увеличения глубины обнаружения, чтобы достичь этих глубин с помощью детектора, стреляющего монетами.

    Умный способ добиться большей глубины

    Глубина — это еще не все, но все хотят ее. Он неразрывно связан с другими детерминантами, которые вы вполне можете не контролировать. Что вы можете контролировать, так это баланс между технологией металлоискателя и правильной поисковой катушкой для работы.

    Иметь несколько металлодетекторов дорого. Подойдите к этому с умом и сэкономьте немного денег, приобретя как минимум две поисковые катушки для одного детектора, чтобы максимизировать производительность для чувствительности и рельефа или когда вам нужна глубина.

    Проявите смекалку и поймите, как балансировать в достижении глубины. Когда вы знаете, как использовать свою машину, вы будете знать, как добиться результатов.

    Лучший комбинезон

    Высококачественный

    Бюджетный вариант

    Металлоискатель Deephunter Makro 3D Pro Package

    Металлоискатель Minelab GPZ 7000 Gold Nugget

    Металлоискатель Minelab Equinox 600 с водонепроницаемой катушкой EQX 11 дюймов

    Проверить цену на Amazon

    Проверить цену на Amazon

    Проверить цену на Amazon

    Проверить цену на Kellyco

    Проверить цену на Kelly32 900 на Келлико

    Лучший в целом

    Металлоискатель Deephunter Makro 3D Pro Package

    Проверить цену на Amazon

    Проверить цену на Kellyco

    Высококачественный

    Металлоискатель Minelab GPZ 7000 Gold Nugget

    Проверить цену на Amazon

    Проверить цену на Kellyco

    Бюджетный вариант

    Металлоискатель Minelab Equinox 600 с водонепроницаемой катушкой EQX 11 дюймов Double-D

    Проверить цену на Amazon

    Проверить цену на Kellyco

    Дополнительная литература
    • 10 лучших обзоров металлоискателей (наш лучший выбор)
    • 6 лучших подводных металлодетекторов 2022 года (от 200 до 1000 долларов США)

    Назад к лучшим металлодетекторам Обзоры и шорт-листы

    Последнее обновление от 21 августа 2022 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
