Глубиномер индикаторный как пользоваться: Индикаторный глубиномер – Большая Энциклопедия Нефти и Газа, статья, страница 2

alexxlab | 30.01.2021 | 0 | Разное

Содержание

Индикаторный глубиномер - Большая Энциклопедия Нефти и Газа, статья, страница 2

Индикаторный глубиномер

Cтраница 2

Простота, высокая точность измерений ( 0 01 мм) и широкий диапазон ( 1 - 250 мм) - положительные качества данной конструкции. Индикаторный глубиномер, строго говоря, является не измерительным, а поверочным устройством, так как он не дает возможности прочитать непосредственно на шкале индикатора размер в его числовом, выражении.  [16]

Измерительные стержни выбирают в зависимости от проверяемого размера и устанавливают в глубиномере. Затем устанавливают индикаторный глубиномер на нуль вращением ободка до совпадения большой стрелки с нулевым штрихом циферблата. При измерении левой рукой слегка нажимают основание / ( рис. 91 6) глубиномера, а правой рукой опускают измерительный стержень 3 и после его прикосновения ко дну проверяемой детали определяют отклонение. Отсчет производится так же, как у индикаторных нутромеров: положительное отклонение, полученное при прямом ходе, отнимают от размера, по которому была произведена установка глубиномера, а отрицательное прибавляют.  [18]

Измерительные стержни выбирают в зависимости от проверяемого размера и устанавливают в глубиномере. Затем устанавливают индикаторный глубиномер на нуль вращением ободка до совпадения большой стрелки с нулевым штрихом циферблата.  [20]

Настройку глубиномера Рис 13Л9 бИиГмкеарТ РИЫИ ГЛ-У на нуль производят по блоку концевых мер или эталону аналогично настройке других индикаторных приборов. Измерение размеров индикаторным глубиномером выполняется аналогично измерениям, произведенным индикатором часового типа.  [21]

Для той же цели служит индикаторный глубиномер ГИ-100 авода КРИН ( фиг.  [22]

Если выборка имеет крутой профиль и обеспечить плоскую площадку для установки преобразователя не представляется возможным, следует измерить толщину в точках вокруг выборки. Глубина выборки измеряется микрометрическим или

индикаторным глубиномером. Толщина ОК в месте выборки находится как разница между минимальной его толщиной в окрестностях выборки по данным измерений ультразвуком и максимальной глубиной выборки по результатам измерений мерительным инструментом. Погрешность измерений толщины в этом случае принимается равной погрешности измерений ультразвуком.  [23]

На рис. 117 показано измерение глубины паза А штангенглуби-номером. Для более точных измерений глубины применяют микрометрические и индикаторные глубиномеры.  [24]

На рис. 180 показано измерение глубины паза А штангенглубиномером. Для более точных измерений глубины применяют микрометрические и индикаторные глубиномеры.  [26]

На рис. 180 показано измерение глубины паза А штангенглуби-номером. Для более точных измерений грубины применяют

микрометрические и индикаторные глубиномеры.  [28]

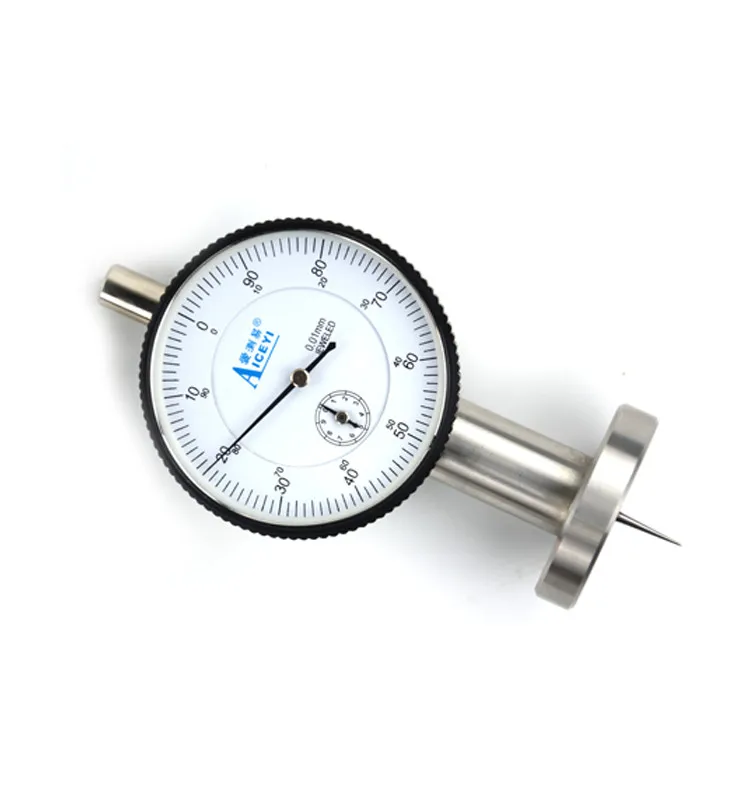

Для измерения глубины язв ( питтин-гов) используется индикаторный глубиномер.  [29]

К числу рычажно-механических приборов относятся: рычажная скоба, рычажный микрометр, индикатор часового типа, индикаторный глубиномер, миниметры и др. Эти приборы предназначены для измерения размеров, отклонений формы и взаимного расположения поверхностей.  [30]

Страницы:      1    2    3

нутромеры, скобы, глубиномеры и прочие.

Устройство, назначение, настройка и правила пользования. — КиберПедия

Индикаторные инструменты обеспечивают преобразование малых отклонений размеров изделий от заданного номинального размера в удобные для отсчета перемещения стрелки по шкале.

К этим инструментам относятся измерительные головки, которые применяют для определения отклонений линейных размеров от номинального и отклонений от заданной формы - овальность, огранка, прямолинейность, плоскостность и т.д. При измерении индикаторными приборами в большинстве случаев используют метод сравнения с эталонной мерой.

Рис. 1.2.27 Микрометрический нутромер: 1 - микрометрическая головка; 2 - измерительный наконечник; 3 - установочная скоба.



Рис. 1.2.28 Шариковый индикаторный нутромер для измерения малых отверстий: 1 - деталь; 2 - упор; 3 - измерительная вставка; 4 - отсчётное устройство; 5 - закрепительный винт; 6 - игла; 7 - измерительный шарик.



Все индикаторные нутромеры используют для определения размеров относительный метод измерения: оценивается отклонение от заданного значения (размера настройки). Перед началом измерений нутромер настраивается на нужный размер - для этого используются либо аттестованные кольца, либо концевые меры с боковинами. Совпадение линии измерения с диаметром обеспечивается центрирующим мостиком - мини-опорами, расположенными на одной оси с подвижным стержнем (в некоторых моделях он отсутствует). Для измерения диаметров небольших отверстий, применяется цанговый или шариковый нутромер индикаторный.

На рынке представлены данные инструменты со сменными измерительными наконечниками, имеющие цену деления 10 и 1 мкм (соответственно погрешность измерений составляет до 10 или до 3 мкм).

Конструктивно, двухконтактный индикаторный нутромер состоит из двух расположенных на одной оси измерительных стержней (подвижного и неподвижного - сменной вставки) и механизма, передающего движение подвижного стержня на индикатор часового типа (или элементы цифрового отсчетного устройства).

Впрочем, в некоторых индикаторных нутромерах перемещение подвижного стержня передается сразу на отсчетное устройство. Существуют также трехконтактные индикаторные нутромеры.

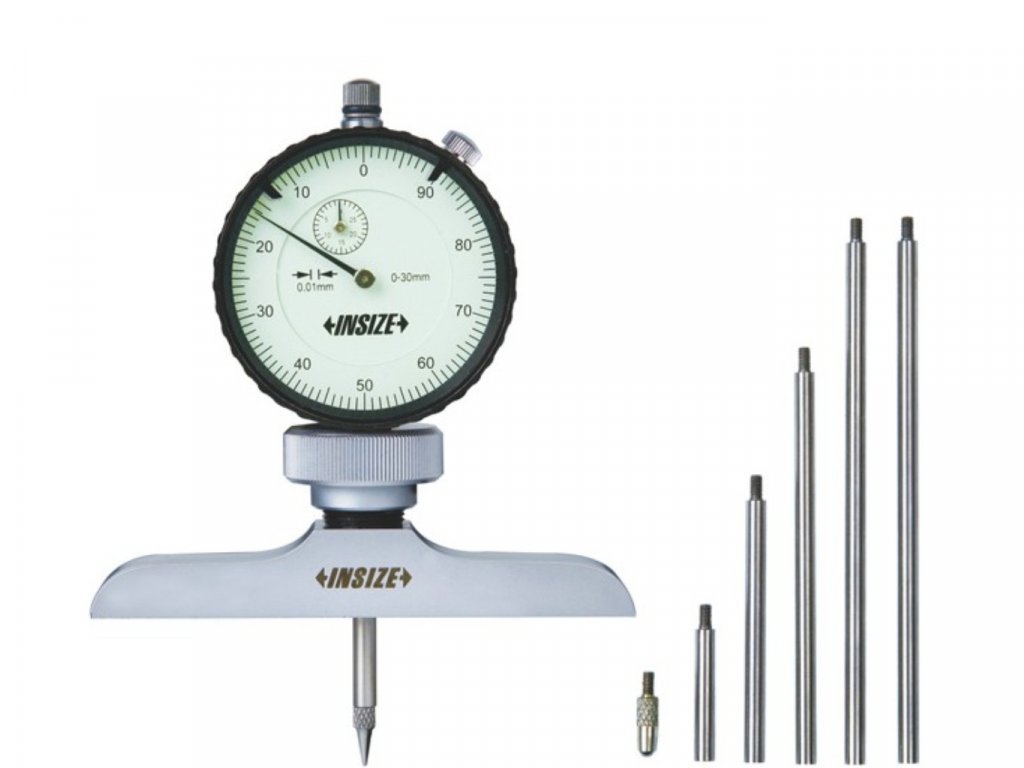

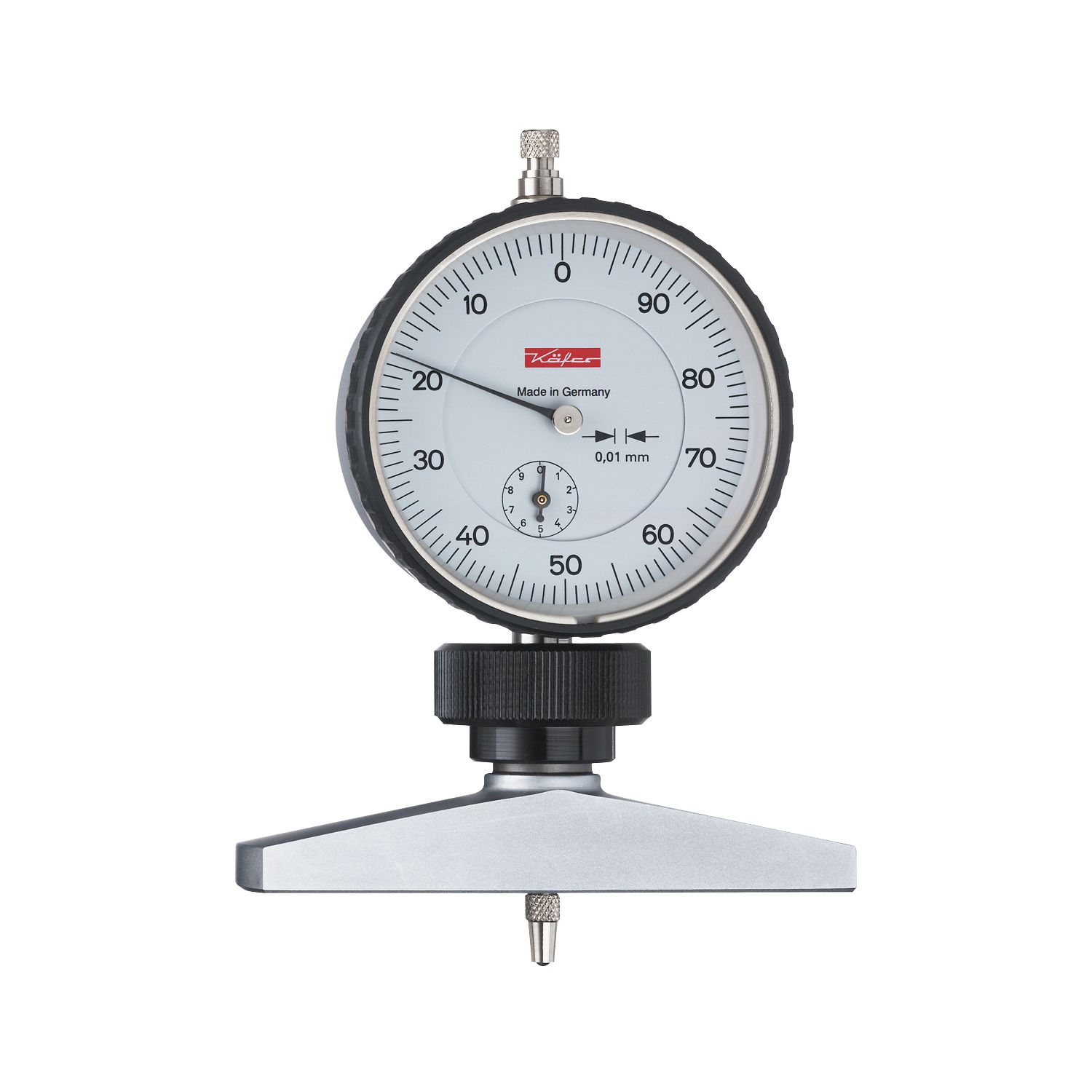

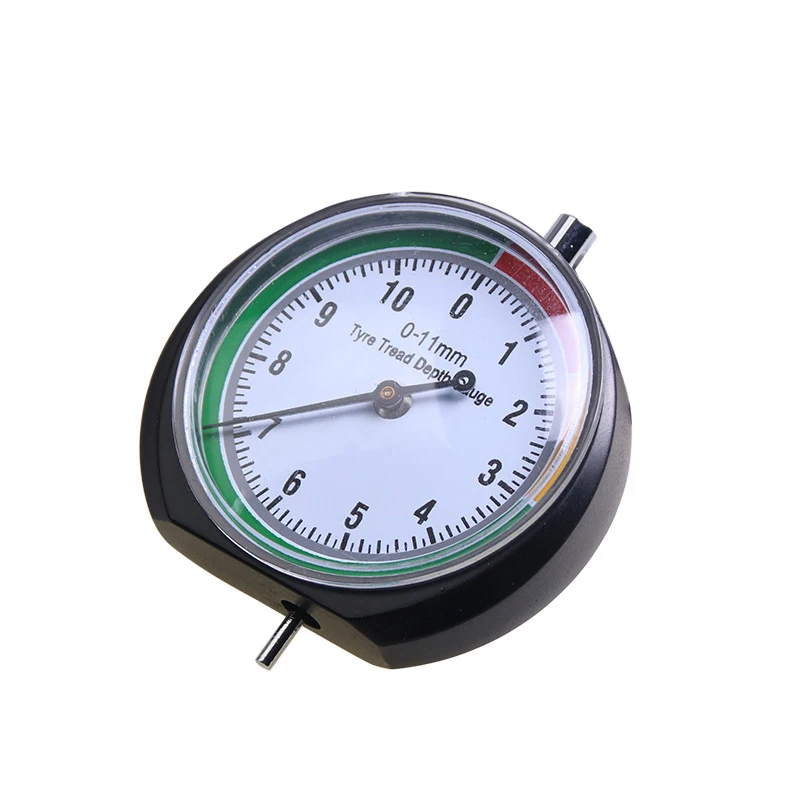

Глубиномеры индикаторные типа ГИ предназначены для измерения глубины пазов, отверстий и высоты уступов. Оснащены индикатором часового типа по ГОСТ 577-68. Диапазон измерения обеспечивает набор сменных измерительных стержней, оснащенных твердым сплавом. Цена деления: 0,01 мм. Комплектность: ГИ – 100 - девять стержней. Глубиномер является одной из разновидностей манометра и используется с целью измерения высоты уступов, глубины пазов, отверстий и т.д.



Индикаторный прибор состоит из гидравлического демпфера и скобы с индикатором. Гидравлический демпфер крепится на кожухе шлифовального круга болтом 7. Винты 2 служат для регулирования положения прибора в том случае, если он крепится на необработанной поверхности. На рычаге 10 укреплена скоба. Пружина толкает вверх рычаг 10 вместе со скобой; по окончании замера, натянув рукой к себе скобу, выводят её из соприкосновения с изделием, и она устанавливается в крайнем верхнем положении. Гидравлический демпфер служит для того, чтобы избежать толчков, могущих расстроить установку индикаторного прибора на размер. Демпфер состоит из цилиндра 3, лопасти 7 и перегородки 4. При повороте валика 7 поворачивают установку „на нуль" индикатора скобы нужно производить по прошлифованному в размер изделию или по калибровой пробке, установив её на центре станка. Описываемый универсальный индикаторный прибор можно применять и для промера конических изделий. В этом случае добавляется лапка 7 для фиксации в определённом положении. При этом прибор, благодаря роликам 2 и пружине 3, всё время отжимается влево, прижимая лапку к фиксирующему буртику изделия.

Индикаторные скобы значительно повышают производительность шлифовальных станков и почти незаменимы при шлифовании таких деталей, как коленчатые валы.

На торце круглошлифовальных станков типа ЗТ16 при шлифовании шеек и торцов, если требуется выдержать заданный размер до шлифуемого торца в осевом направлении. Применяют комбинированный индикаторный прибор для обеспечения контролирования вращающихся шлифуемых цилиндрических и торцевых поверхностей изделий.



Рисунок 1.2.29 Скобы индикаторные тип СИ (ГОСТ 11098-75)

Скобы индикаторные тип СИ (ГОСТ 11098-75) предназначены для измерения наружных размеров изделий. Измерительные поверхности скоб оснащены твердым сплавом. Укомплектованы одной установочной мерой для диапазона измерений до 100 мм, двумя установочными мерами для диапазона измерений oт 100 до 700 мм и тремя - для диапазона свыше 700 мм. Скобы выпускаются с ценой деления 0,01 мм и диапазоном измерения до 1000 мм.



Обозначение скобы индикаторной СИ c диапазоном измерения 0-50 мм и с точностью измерения 0,01 мм.

Скоба рычажная или индикаторная является измерительным инструментом, применяемым в приборостроении и машиностроении при массовом производстве деталей высокой точности.

У скобы рычажной в корпус встроено отсчетное устройство рычажно-зубчатого типа. У скобы индикаторной имеется индикатор часового типа и переставная пятка для увеличения пределов измерений. Инструменты снабжены теплоизоляционными накладками, чтобы исключить влияние теплоты рук оператора на результаты показаний.

Измерительные поверхности всех типов скоб выполнены из твердых сплавов.

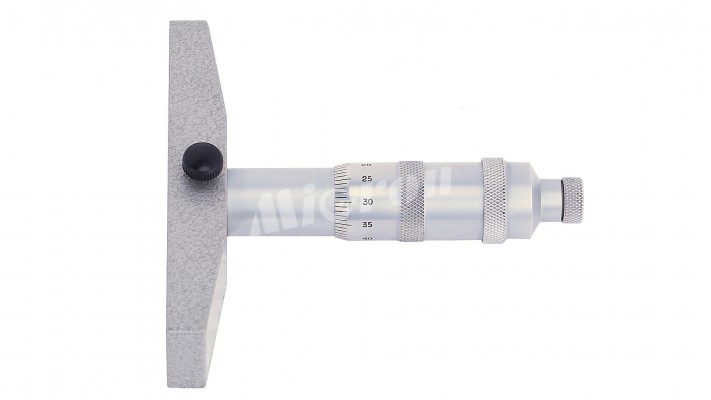

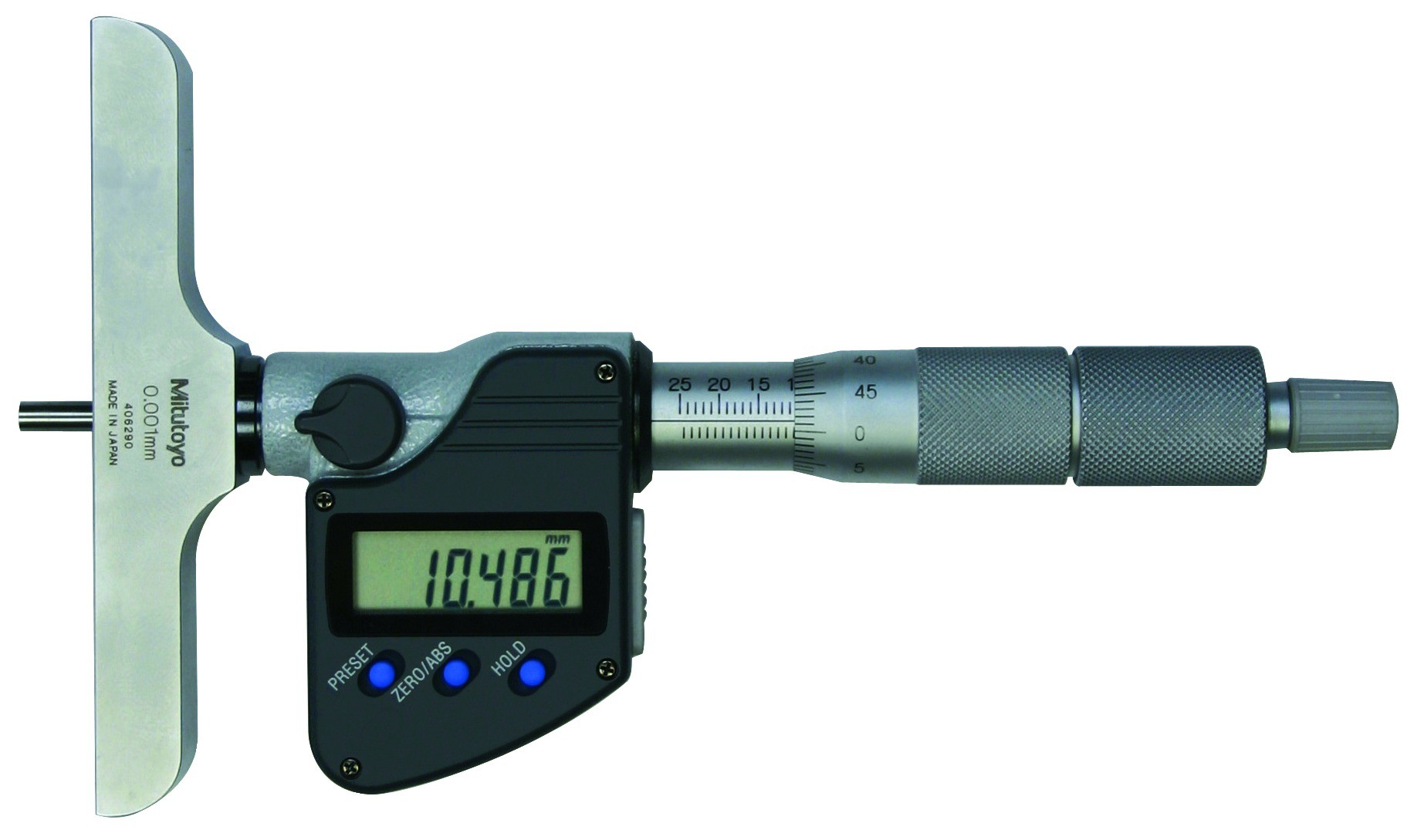

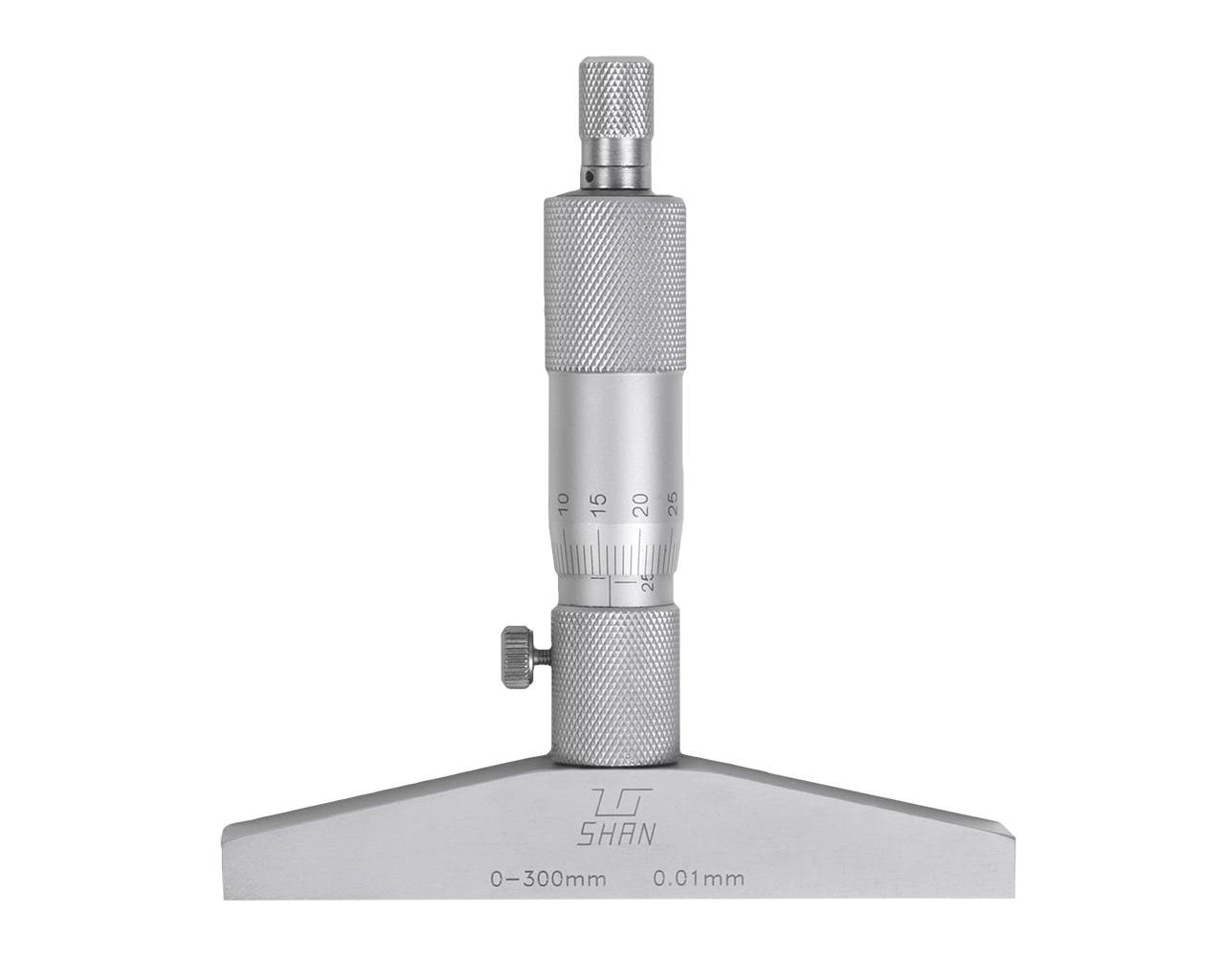

Глубиномер микрометрический

При изготовлении деталей различных машин широко используется такой измерительный инструмент, как микрометрический глубиномер. Точность измерения им составляет

0,01 миллиметра, а используется он для определения глубины отверстий, пазов, а также высоты уступов, если это значение составляет не более 100 миллиметров. Современные микрометрические глубиномеры поставляются потребителям укомплектованными сменными измерительными стержнями. Они используются для измерений глубин в пределах от 0 до 25 миллиметров, от 20 до 50 миллиметров, от 50 до 75 миллиметров и от 75 до 100 миллиметров.

Основными составными частями микрометрического глубиномера являются основание и микрометрическая головка. При проведении измерений этим мерительным инструментом его основание размещается на опорной плоскости детали. Измерительная часть этого инструмента заводится в отверстие, глубину которого следует определить, вращением винта. На нем установлена специальная трещотка, необходимая для контроля усилия которое считается достаточным, когда прозвучит

23 щелчка. В принципе, микрометрический глубиномер – это узкоспециализированный мерительный инструмент, однако без него не обойтись в тех случаях, когда нужно с высокой точностью определить глубину какого-либо глухого отверстия.



Все выпускаемые в Российской Федерации глубиномеры должны соответствовать разработанной на них технической документации, а также такого нормативного документа, как ГОСТ 7470 – 92.

Допускаемая погрешность измерений глубиномером зависит от класса точности и диапазона измерения. Для первого класса точности при температуре окружающей среды 20 ±5 °С, при отпущенном или зажатом стопоре и нормируемом измерительном усилии она составляет ±24 микрометра. При тех же условиях для приборов второго класса точности эта величина составляет ±410 микрометров.



Что касается допуска плоскости измерительной поверхности основания, то для приборов первого класса точности он составляет

0,9 микрометра, а для приборов второго класса точности – 1,8 микрометра. Согласно действующим стандартам, завалы измерительных плоскостей должны располагаться на расстоянии не более 1 миллиметра от их краев.

Измерительные поверхности стержней микрометрических глубиномеров, а также установочные меры и основания должны быть закалены до твердости как минимум 59 единиц по методу Роквелла.

Показатели шероховатостей поверхностей микрометрических глубиномеров должны составлять:

• Для основания – Ra 0,2 мкм;

• Для оснащенных твердым сплавом измерительных стержней – Ra 0,08 мкм;

• Для установочных мер и стержней с закаленными измерительными поверхностями – Ra 0,04 мкм.

Для обеспечения фиксации микрометрических винтов эти мерительные инструменты должны оборудоваться стопорными устройствами. Если они зажаты, то под действием устройства, которое создает измерительное усилие, перемещаться винты не должны.

Глубиномеры должны быть сконструированы таким образом, чтобы обеспечивалась их установка на нулевой отсчет. При этом начальному штриху шкалы стебля надлежит быть видимым полностью, а расстояние от конической части барабана до самого близкого края штриха должно составлять не более 0,1 миллиметра.

При изготовлении глубиномеров на все их наружные поверхности должно быть нанесено защитное покрытие. Исключение из этого правила составляют измерительные поверхности микровинта и установочных мер, измерительные поверхности основания и измерительные стержни.

Чтобы проверить, соответствуют ли глубиномеры требованиям стандарта, осуществляются такие мероприятия, как государственные испытания, приемочный контроль, а также испытания на надежность и периодические испытания.







Глубиномеры индикаторные - Энциклопедия по машиностроению XXL

Глубиномеры индикаторные (рис. 26), предназначенные для измерения глубины пазов, уступов, выточек и пр. Выпускаются они согласно ГОСТ 7661—67 с пределом измерения от О до 100 мм. Этот диапазон измерений обеспечивается набором из 10 измерительных стержней, позволяющих менять пределы измерения глубиномера через 10 мм (например, О—10 мм, 10—20 мм и т. д.).  [c.73]

Глубиномеры индикаторные типа ГИ, ГОСТ 7661—67, завод Красный инструментальщик 0,01 0—10 1 0—100 0—150 Отсчетного устройства — по ГОСТ 577—68, глубиномера — по инструкции Комитета 124—57 1  [c.79]


К рычажно-зубчатым головкам относят головки с зубчатым механизмом (индикатор часового типа) рычажно-зубчатые индикаторы с изменяемым положением измерительного рычага относительно корпуса для измерений отклонений формы и расположения многооборотный индикатор для относительных измерений наружных размеров скобы с отсчетным устройством — рычажная и индикаторная скоба индикаторный глубиномер индикаторный толщиномер для измерений толщин индикаторный нутромер и  [c. 406]

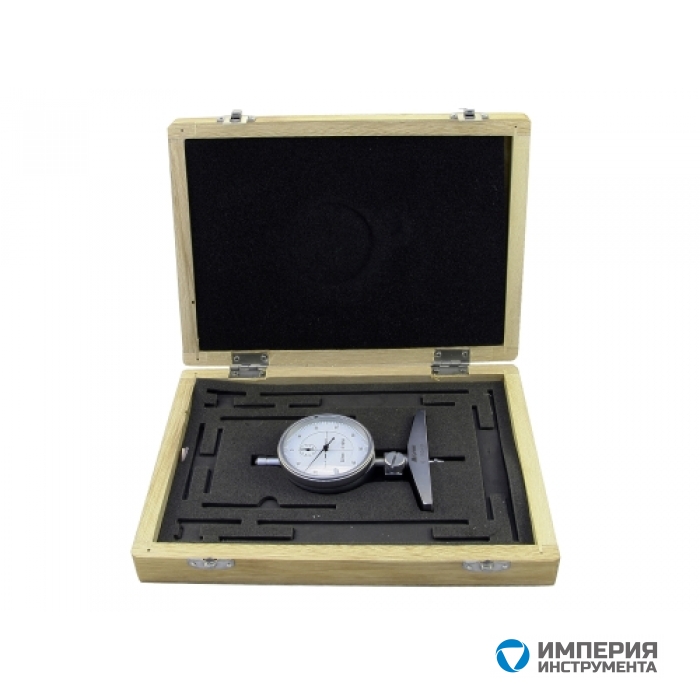

Глубиномер индикаторный мод. ГИ-100 (ГОСТ 7661—67 ) служит для измерения высоты и глубины. Десять сменных наконечников через 10 мм имеют допуск 0,05 мм. Длина основания 100 мм. Выпускаются также глубиномеры ГИ-2 и ГИ-150 с верхним пределом 2 н 150 мм и длиной основания 40 и 150 мм. Изготовитель — КРИН.  [c.638]

Приборы с зубчатой передачей имеют ограниченную точность. Объясняется это неизбежными погрешностями при изготовлении зубчатых колес — биениями зубчатых венцов, погрешностями шага и профиля зубьев. Особенно большое влияние на точность индикаторов оказывают погрешности первой зубчатой пары (рейка — триб), увеличивающиеся с последующей зубчатой передачей. Допустимая погрешность показаний индикатора с ценой деления шкалы 0,01 мм на всем участке шкалы при 10 оборотах стрелки не должна превышать 25 [мкм. Вариация показаний для всех типов индикаторов не должна превышать 3 мкм. Для использования индикаторов применяют различные подставки, штативы и стойки. С использованием стандартных индикаторов разработаны индикаторные скобы, глубиномеры, индикаторные нутромеры, различные измерительные приспособления.  [c.351]

Глубина выточки под бурт гильзы Торцовое биение опорной плоскости под бурт гильзы Приспособление индикаторное 70-8701-1062 или 70-8732-1049 Глубиномер индикаторный ГИ-100 Глубиномер микрометрический (ГОСТ 7470—78 ) 0—2 0—100 0—100 0,01 0,01 0,01 0,011 0,020 0,012 Все марки  [c.128]

Глубиномер индикаторный (используемое перемещение измерительного стержня  [c.86]

Рис, 21. Глубиномер индикаторный (со сменными вставками)  [c.51]

Уравнение и площади 79, 80 Гипоциклоиды — Построение 69 Глубиномеры индикаторные 327 --микрометрические — Контроль 325 Глухари 457  [c.1110]

Гиперболическая спираль 120 Гипоциклоида 123 Глубиномеры индикаторные 443  [c.586]

Глубиномеры индикаторные — Характеристика 724  [c. 884]

Измерение глубины очагов коррозии и питтингов производится одним из следующих способов с помощью микроскопа с калибровочным микрометрическим винтом ( 6.8) с помощью индикаторных глубиномеров с помощью микроскопа на поперечном шлифе ( 6.8). Если поверхность плоского образца достаточно велика, то число питтингов удобно подсчитывать по трафарету, изготовленному из прозрачного материала и разделенному на квадраты, при этом соотношение площадей образца и трафарета должно быть не менее 4 1.  [c.130]


В заводской практике широкое применение нашли рычажно-механические и оптико-механические приборы. К числу рычажно-механических приборов относятся рычажная скоба, рычажный микрометр, индикатор часового типа, индикаторный глубиномер, миниметры и др. Эти приборы предназначены для измерения размеров, отклонений формы и взаимного расположения поверхностей.  [c.281]

Такой стенд, предназначенный для контроля размеров корпуса взрывателя, показан на фиг. 99. Все необходимые для контроля этой детали калибры, именно многомерный индикаторный глубиномер 1, набор жёстких высотомеров 2 и скоб 3, смонтированы на плите 4. Первая операция контроля — одновременная проверка четырёх выступов на индикаторном глубиномере проверяемая деталь 5 устанавливается на оправке глубиномера, в котором располагаются измерительные  [c.212]

Индикаторный глубиномер 0,01 мм 10 мм 0—100 мм - 1 МСС Измерение глубин и высот - + + +  [c.653]

Для измерения высот и глубин используется индикаторный глубиномер ГИ-100 завода КРИН (ф 1г. 73), ГОСТ 7661—55. Индикатор  [c.704]

Для измерения высот и глубин служит индикаторный глубиномер ГИ-100 завода КРИН (фиг. 70), выпускаемый по ГОСТу 7661-55. Индикатор с пределами измерения 0—10 мм  [c.108]

Часовыми индикаторами, или рычажно-зубчатыми головками, снабжены многие типы микрометров и скоб, настольные микрометры (см. рис. 5. 10), индикаторные толщиномеры (см. рис. 5.14, а), индикаторные глубиномеры (см. рис.. 5.14, б), настоль-1]ые скобы и ряд других универсальных приборов. На рис. 5.35 изображена конструкция индикаторной скобы, в которой измерительная головка / закреплена в скобе 2 напротив подвижной пятки 3.  [c.185]

Диаметр внутреннего конуса у большого торца или ширина углового паза Измерение с помощью аттестованных шариков или роликов Шарики или ролики, аттестованные с точностью 0,002 м.ч> индикаторный глубиномер 0,010 мм  [c.98]

Калиброванные шарики, аттестованные с точностью 2 мк. Индикаторный глубиномер с ценой деления 0,01 мм  [c.510]

Индикаторный глубиномер (рис. 98) с пределом измерения О—100 мм разработан новаторами В. И. Батуриным, Л. А. Гуриным, В. С. Гавриловым. В обычный стандартный индикатор 3 вместо штока с рейкой поставлена втулка 7 с рейкой, буртиком и зажимным винтом 6. Через втулку 7 проходит гладкая цилиндрическая штанга 4, в которой просверлено десять отверстий. Первое отверстие с учетом выхода штанги 4 из основания 2 на 10 мм и последующие отверстия по порядку через 10 мм обозначаются на штоке цифрами 10 20 30 40 . .. 100 мм. Штанга 4 устанавливается фиксатором 5 и закрепляется во втулке 7 прижимным винтом 6 на заданную величину. Индикатор закрепляется на основании 1 гайкой 2.  [c.84]

Индикаторы часового типа с ценой деления 0,01 мм. . Глубиномеры индикаторные с ценой деления 0.01 мм. Техни  [c.105]

Измерение деталей. Износ деталей и их состояние можно определить измерением. Наиболее распространен контактный способ измерения при помощи микрометров, микрометрических нутромеров и глубиномеров, индикаторных нутромеров, которые обеспечивают точность измерения до 0,01 мм. Для измерения с точностью до 0,001 мм применяют рычажный микрометр, индикаторную скобу, миниметры. Микрометры имеют пределы измерения от О—25 до 300—500 мм" и более с интервалом 25 мм. Микрометрическими нутромерами можно измерять детали в пределах 75—175, 75—575, 150—2000 и 150—4000 мм, а глубиномерами — О—25, О—50, О—75, О—100 мм. Широкие пределы измерений нутромером достигаются применением сменных наконечников и удлинителей, а глубиномера — измерительного стержня. Наиболее распространенным измерительным инструментом являются щупы № 3, 4 и 5 (наборы пластин различной толщины). При измерении некоторых деталей применяют калибры (простые и конусные), пневматические и электрические приборы. Пневматические приборы применяют для измерения диаметра втулки плунжера топливного насоса и корпуса распылителя форсунки, а также для определения конусности и овальности отверстий этих деталей. Называется этот прибор поплавковый пневматический длинномер. Принцип его работы заключается в измерении расхода воздуха и колебаний давления. Для определения соосности гнезд (постелей) под подшипники в блоке дизеля, определения геометрической оси коленчатого вала и других точных измерений используются оптические приборы. Состояние некоторых деталей определяют при помощи керосина и масла, подаваемых под давлением (опрессовка). При помощи опрессовки  [c. 37]


На базе индикаторов разработано много конструкций различных измерительных приборов рычажные скобы ГОСТ 11098—64, рычажные микрометры ГОСТ 4381—68, глубиномеры индикаторные ГОСТ 7661—67, нутромеры индикаторные нормальной ГОСТ 868—72 и повышенной точностей ГОСТ 9244—59, толщиномеры индикаторные ГОСТ 11358—74, стенкомеры индикаторные ГОСТ 11951—66. В производстве электро- и радиотехнических изделий широко распространены индикаторные нутромеры и глубиномеры.  [c.210]

При измерении внутренних конусов используют два шарика, диаметры которых заранее известны (рис. 14.4, в). Втулку 1 ставят на плиту 2, закладывают внутрь шарик малого диаметра д и измеряют при помовги глубиномера (микрометрического или индикаторного) размер 4, затем закладывают шарик большего диаметра О и измеряют размер 2. При таком методе измерения конусность втулки определяют по формуле  [c.173]

Примечания 1. Техническйе требования к отсчетным устройствам индикаторных скоб типа СИ, а также индикаторных глубиномеров, толщиномеров и стенкомеров приведены в ГОСТ S77 —68. 2. Методы проверки рычажных микрометров с ценой деления 0,002 мм указаны в ГОСТ 16969 — 71. 3. Вариация показаний приведенных здесь измерительных приборов не должна превышать >/з цены деления шкалы.  [c.79]

Фиг. 14. измерения наружных диаметров 2—рычажно-зубчатый индикатор при проверке цилиндрических поверхностей на биение ортотест в стойке е—индикаторный глубиномер дл —индикатор часового типа в универсальном штативе з—индикаторная скоба ц—индикаторное приспособление для проверки метчиков с нечётным числом канавок л —индикаторное приспособление для проверки отверстия на биение —индикаторный нутромер л—индикаторный прибор с центрами для проверки на биение.  [c.181]

Для шариков с точностью аттестации 0,002 мм и индикаторного глубиномера по гост 766J-S5 с ценой деления 0.01 мм Погрешность измсре имя отверстия с ко-  [c. 581]

К рычажно-зубчатым приборам относятся головки измерительные скобы с отсчетным устройством глубиномеры, стенкомеры, толщиномеры н нутромеры индикаторные. На базе измерительных головок создано большое количество различных специальных измерительных приспособлений [23) и приборов [17]. Методы расчета и проектирования рычажно-зубчатых измерительных механизмов разработаны М. М. Кемиинским [7] и Ю. 3. Тененбаумом [18].  [c.151]

Глубиномером данной конструкции удобно пользоваться при изготовлении штампов, прессформ, при работе на токарных и фрезерных станках, а также при определении взаимного расположения плоскостей (например, торца детали и дна отверстия). Простота, высокая точность измерений (0,01 мм) и широкий диапазон (1—250 мм) — положительные качества данной конструкции. Индикаторный глубиномер, строго говоря, является не измерительным, а поверочным устройством, так как он не дает возможности прочитать непосредственно на шкале индикатора размер в его числовом, выражении.[c.6]


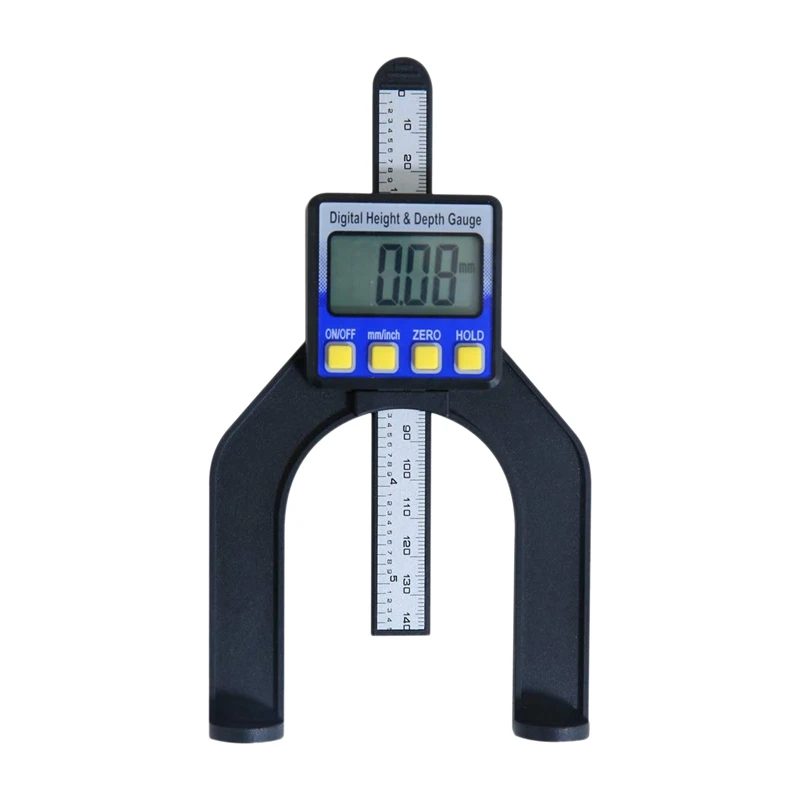

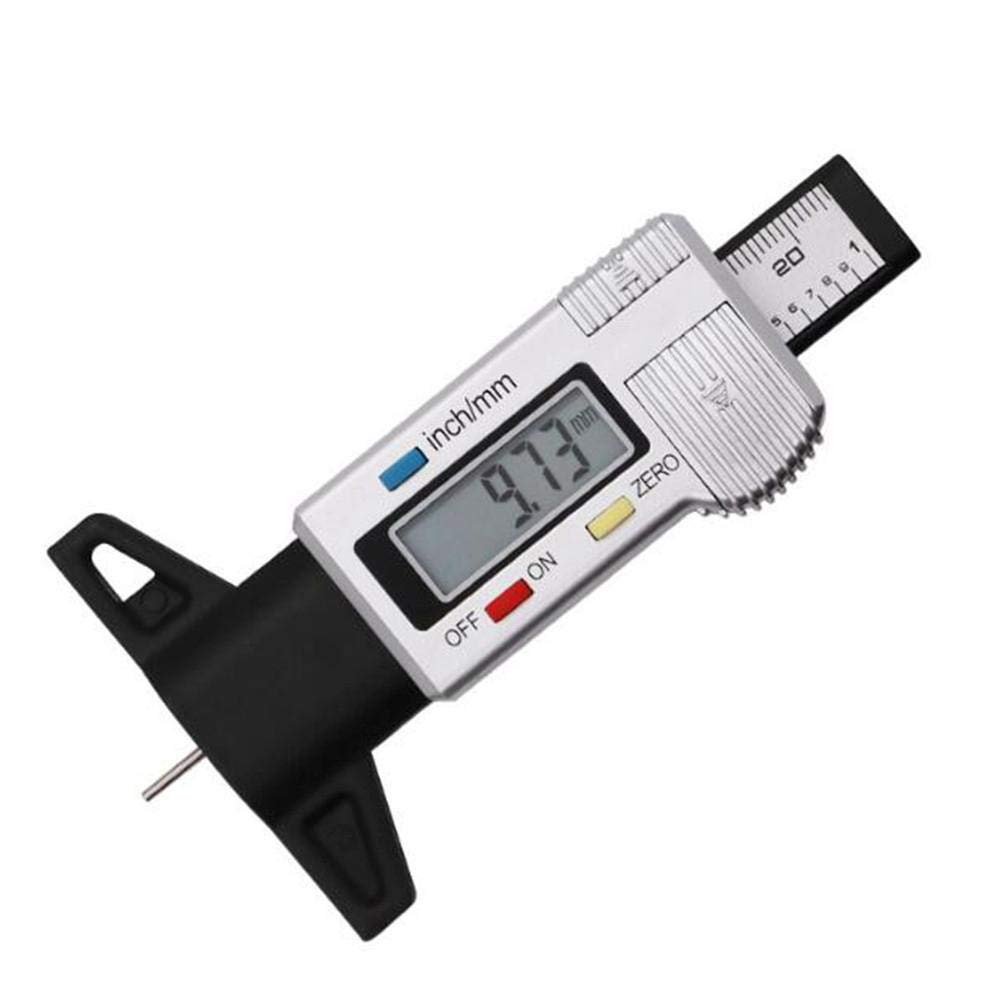

Глубиномер
