Как согнуть арматуру в домашних условиях

Вопрос, как гнуть арматуру, не прибегая к помощи профессионального оборудования, может стать ребром не только на строительных объектах, но и на частных постройках, например, на приусадебном участке. При возникновении потребности согнуть стальные прутья, когда доступа к электрическим станкам на объекте нет, можно использовать ручной инструмент для гибки арматуры. Сегодня расскажем о простых, но очень функциональных инструментах от производителя Afacan.

Самые распространенные ручные инструменты для гибки арматуры:

Ключ для гибки арматуры Afacan

Специальный инструмент, который применяется для гибки стальных прутов, зафиксированных в бетонных конструкциях, называется ключом для арматуры. Материал ключа — легированная сталь, которая в районе рабочей зоны закаленная индукционным способом, что обеспечивает прочность и долговечность инструмента.

Рукоятка покрыта специальной порошковой краской, имеет прорезиненный наконечник для удобного хвата.

Инструментальный ряд ключей для арматуры Afacan насчитывает 12 моделей, которые предназначены для гибки прутков диаметром от 10 мм до 32 мм, с шагом в 2 мм. За один раз один ключ может согнуть 1 стальной прут определенного диаметра. Вес одного ключа от 950 г до 7,5 кг, длина — от 710 до 1500 мм.

Указанные вес и размер позволяют легко эксплуатировать инструмент и переносить с места на место.

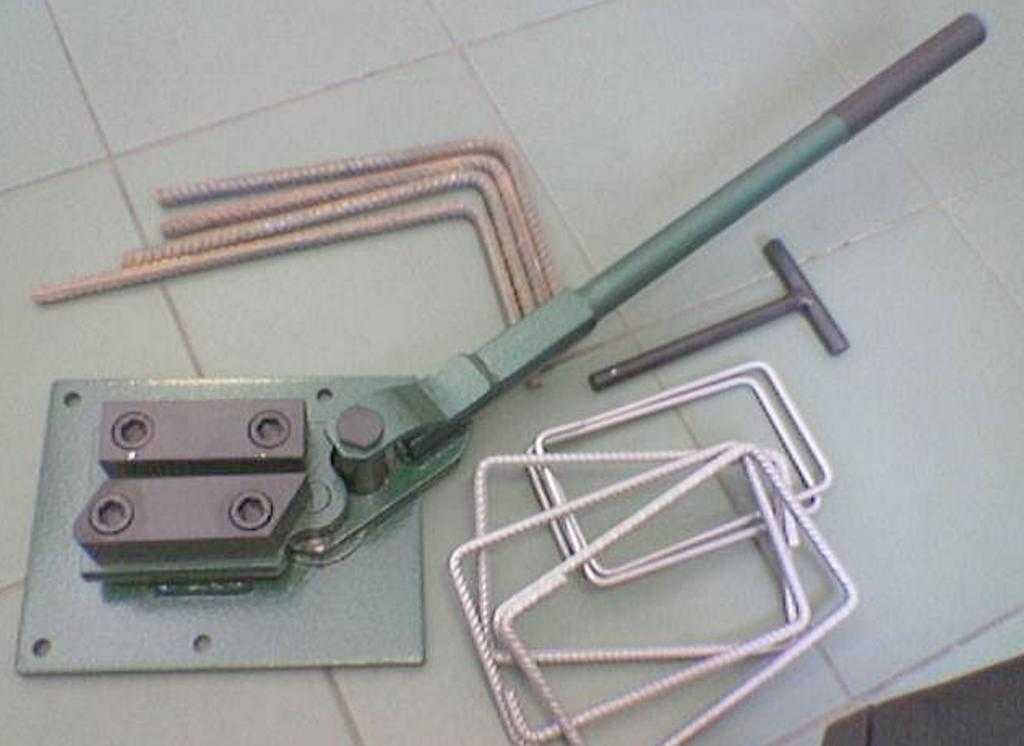

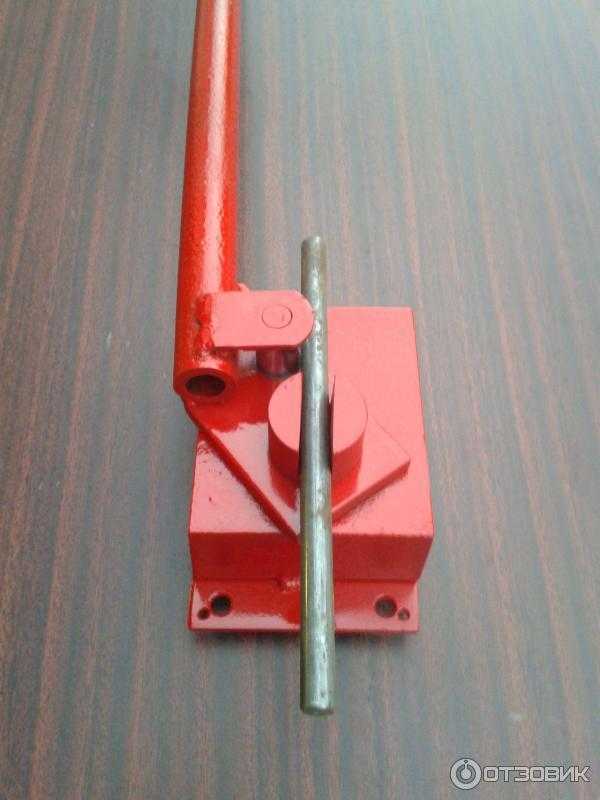

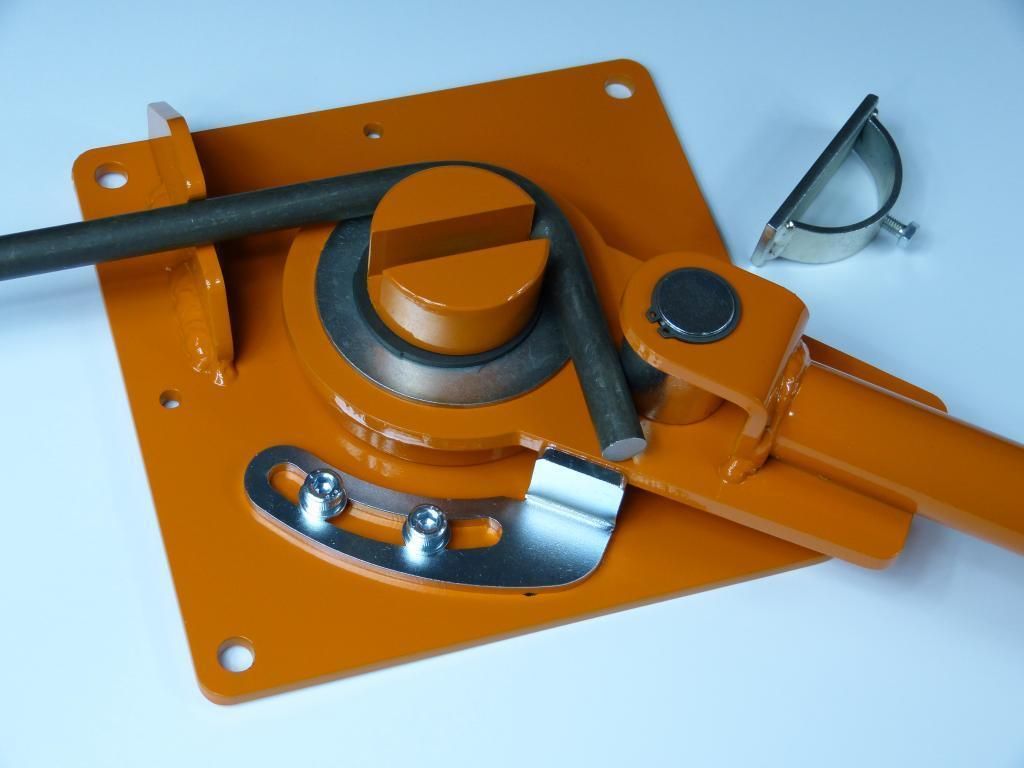

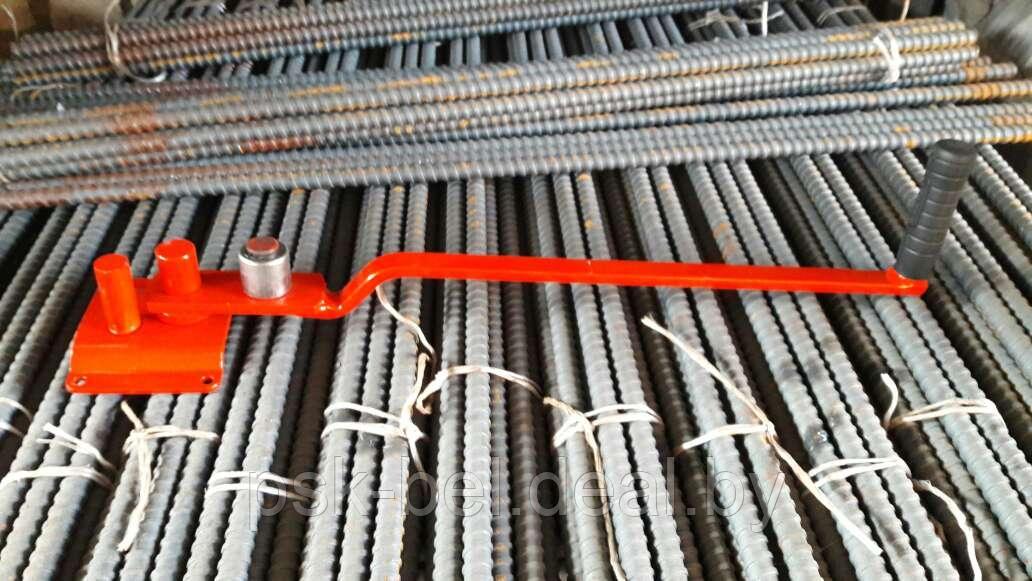

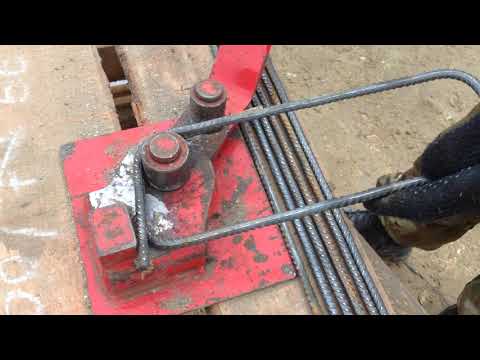

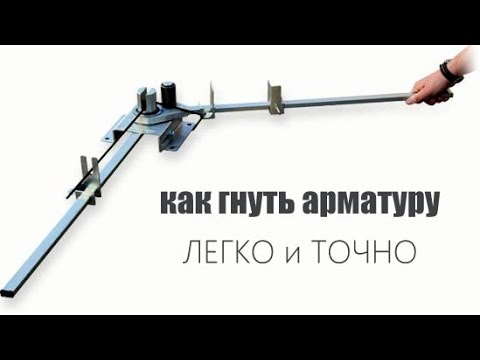

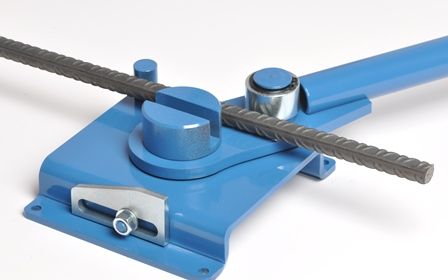

Ручной станок для гибки арматуры Afacan

Специальный инструмент, который применяется для гибки круглой, квадратной и полосовой стали, называется станком для арматуры. Ручные станки Afacan предназначены для гибки арматуры в холодном состоянии.
Модельный ряд состоит из 7 моделей, которые гнут арматуру диаметром от 6 до 16 мм, а длина рычагов варьируется от 940 мм до 1430 мм, в зависимости от модели.

Перед использованием ручного станка его следует закрепить на прочной горизонтальной поверхности с помощью саморезов или болтов. Для лучшего понимания принципов работы с ручным станком для гибки арматуры Afacan, предлагаем посмотреть видео: →

Продвинутые способы гибки арматуры

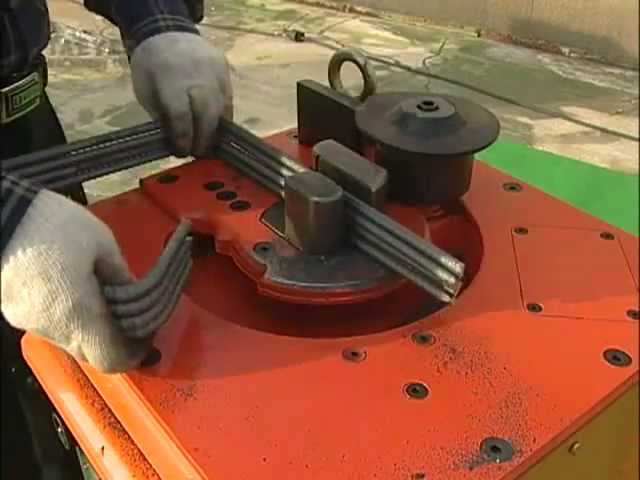

К профессиональным методам относиться гибка арматуры при помощи электрических станков. Такие приспособления значительно повышают эффективность процесса, упрощают работы и позволяют гнуть арматуру в промышленных масштабах. Их использование целесообразно для крупных предприятий, занимающихся изготовлением железобетонных конструкций, специализированных организациях по производству арматуры и на стройплощадках под навесом. В частном строительстве при небольшом объеме работ достаточно иметь ручной станок для гибки арматуры. Для качественной гибки стоит правильно зафиксировать ручной станок на столе или станине при помощи саморезов или винтов, которые прочно ввинчиваются в станину.

!!! Важный момент: приваривать станок НЕЛЬЗЯ! Фиксировать нужно ТОЛЬКО с помощью саморезов или винтов.

Что выбрать: ручной ключ или станок для гибки арматуры?

Если нет необходимости гнуть арматуру в промышленных масштабах, ручного инструмента будет достаточно для частного строительства. Вопрос в том, какой именно инструмент следует приобрести.

Давайте разберемся:

ключ для гибки арматуры используется для арматуры, зафиксированной в бетоне
станок для гибки арматуры используется на стадии подготовки армирования конструкции.

Для чего нужна гнутая арматура

Сфера применения гнутых стальных прутов весьма широка. В процессе возведения железобетонных конструкций, самыми уязвимыми местами считаются места стыков арматуры — например, углы. Создание углов и прочих конструкционных элементов путем пересечения ровных стальных прутков — нарушение технологии строительства. Именно в таком случае стоит использовать цельную арматуру, гнутую в соответствии с требуемой конфигурацией.

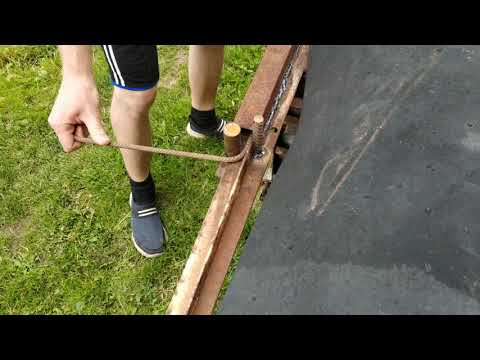

Для того чтобы согнуть прутки в домашних условиях часто прибегают к кустарным, ненадежным методам: перед гибкой надпиливают прут или накаливают при помощи паяльной лампы. Эти действия значительно ослабляют конструкцию, негативно сказываются на прочностных характеристиках стальных изделий. По технологии, гнуть арматуру стоит только в холодном виде и исключительно механическим способом. В таком случае, прутки сохраняют изначальные физико-химические свойства и обеспечивают прочность железобетонных конструкций.

Вот почему ключи или станки для гибки арматуры пользуются большим спросом при качественном частном или промышленном строительстве.

Арматурогиб своими руками, самодельный ручной гибочный станок для гибки арматуры

Рифленая или гладкая арматура часто применяется при изготовлении армирующих каркасов для фундамента и других железобетонных конструкций.

Причем для изготовления металлокаркаса используются как прямые прутки арматуры, так и гнутые.

Если с прямыми прутками проблем никаких не возникает — отмерил и отрезал, то с гнутыми приходится повозиться. Голыми руками арматурину согнуть, конечно, можно, но это если дури много.

А вообще для этих целей в домашних условиях применяют различные станки и приспособления (в народе их еще называют арматурогибами или просто — гибочными станками по металлу).

В сегодняшней статье рассмотрим несколько способов, как изготовить своими руками самодельный гибочный станок для арматуры.

Сразу хотим обратить ваше внимание, что без сварки и болгарки никак не обойтись.

Поэтому если вы решили делать гибочное приспособление своими руками — данный инструмент обязательно должен быть под рукой. Еще, конечно, надо уметь им пользоваться.

Содержание

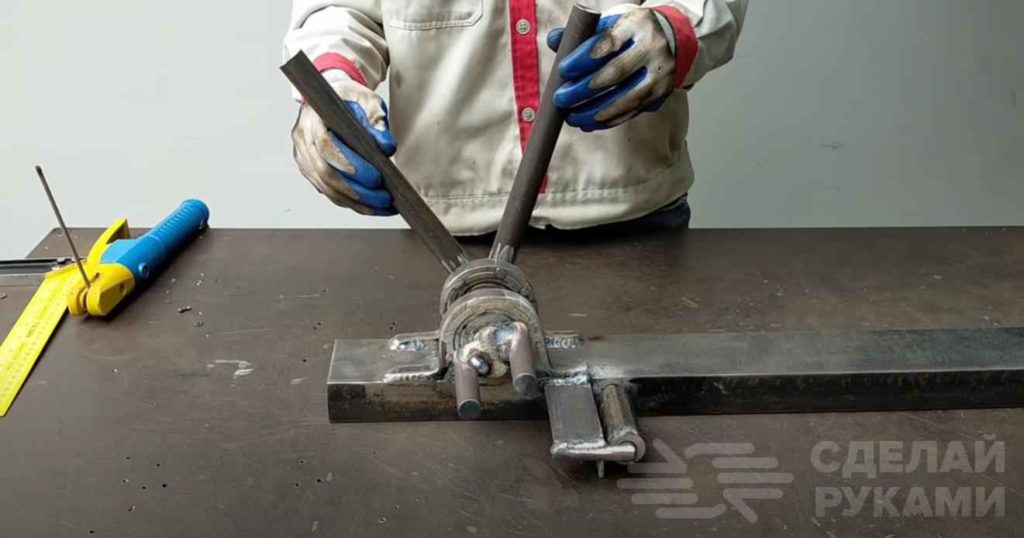

Самодельный арматурогиб для слесарных тисков

Если вам требуется не простой ручной станок для гибки арматуры, а универсальное устройство для выполнения разных задач, то обратите внимание на эту конструкцию.

Идея и изготовление самодельного устройства принадлежит автору YouTube канала «ІГОР АНДРЕЙЧУК».

Практичность и функциональность самодельной приспособления достигается за счет использования различной оснастки, с помощью которой можно выполнять всевозможные операции с металлом.

На станке можно не только гнуть арматуру под прямым углом, но также изготавливать декоративные завитки, и закручивать круглые стальные прутки. Возможности этого устройства можно посмотреть на фото ниже.

Намотка пруткаИзготовление завитка

Давайте теперь рассмотрим основные этапы изготовления и сборки самодельного приспособления для гибки.

Шаг первый — изготавливаем корпусный подшипник

Для этого нам потребуется подшипник подходящего размера и отрезок трубы. Подбираем трубу такого диаметра, чтобы подшипник свободно входил в нее, но при этом зазор должен быть небольшим.

От круглой трубы отрезаем кусок нужной ширины. При помощи болгарки с отрезным диском делаем пропил в стенке кольца.

Вставляем подшипник внутрь кольца, и стягиваем края струбциной. Потом обвариваем.

Шаг второй — делаем в подшипнике посадочное место для установки оснастки

От металлического уголка 30х30 мм отрезаем два одинаковых куска. Прикладываем их к профильной трубе 30х30 мм, и обвариваем. Углы стачиваем болгаркой.

Вставляем профтрубу с уголками внутрь подшипника, и привариваем уголки к внутренней обойме. Профильную трубу потом извлекаем, и обвариваем верхнюю часть.

Шаг третий — изготавливаем ручку с посадочными местами для упора

Чтобы сделать рукоятку гибочного станка, можно использовать прямоугольную профильную трубу. Отрезаем кусок требуемой длины. Посадочные места под упор можно сделать из круглой трубы.

Подбираем трубу подходящего диаметра, после чего отрезаем от нее шесть небольших кусочков (бочонков или втулок). Затем свариваем их между собой.

Ручку из профтрубы надо прикрепить с помощью сварки к наружной обойме подшипника.

Сбоку рукоятки приваривается ранее изготовленный блок из шести втулок. Затем выполняется стандартная процедура — зачистка сварных швов и самого металла, и покраска.

Шаг четвертый — изготовление упора для заготовок

Сделать его очень просто. Потребуется болт, подшипники и гайка. Вставляем болт в одно из посадочных мест на рукоятке, надеваем на него подшипники, и фиксируем гайкой.

Шаг пятый — подготовка самодельного сгибающего устройства к работе

В подшипник устанавливаем требуемую для работы оснастку (они изготавливаются отдельно — под конкретные нужды). Нижнюю часть оснастки зажимаем в слесарных тисках.

Затем на нужном расстоянии от оснастки устанавливаем упор для заготовок.

Для сгибания арматуры потребуется ручка-рычаг. Сделать ее можно из прутков рифленой арматуры, к концам которой надо приварить отрезки профтрубы. Забиваем ручку в профиль, приваренные к наружной обойме подшипника.

Также можно зажимать в тисах само приспособление. Ручка-рычаг в этом случае будет вставляться в специальную насадку, которая устанавливается сверху оснастки.

Видео

Подробно о том, как сделать арматурогиб своими руками, во всех деталях показано в видеоролике ниже.

Арматурогиб

В целом, конструкция получилась практичной и функциональной. А затраты времени и материалов на ее изготовление — вполне адекватные.

Гибочный станок-арматурогиб из швеллера

Если для работы требуется настольный самодельный станок для гибки арматуры, предлагаем взять на вооружение идею автора YouTube канала Fawa Bros.

Это приспособление можно использовать для сгибания рифленой и гладкой арматуры, а также для квадратного прутка.

Шаг первый — изготовление основания конструкции

В качестве основания будем использовать швеллер. Отрезаем заготовку длиной 35 см.

Сверху швеллера устанавливаем корпусные подшипники, маркером отмечаем места сверления отверстий.

После этого сверлим отверстия, и крепим подшипники с помощью болтов и гаек.

Шаг второй — изготовление самодельного гибочного механизма

На токарном станке нужно выточить вал с металлическими болванками на концах. Если токарного станка нет, можно сделать иначе.

Отрезаем от стального кругляка две болванки одинаковой длины.

В торцах заготовок сверлим глухие отверстия. Вставляем в отверстия отрезки круглого прутка подходящего диаметра, и обвариваем. Затем в самих болванках нужно вырезать пазы для арматуры и квадратного прутка.

Две части вала вставляем в отверстия в корпусных подшипниках, установленных на станине, после чего свариваем их между собой.

К центральной части вала привариваем длинную ручку-рычаг из круглого прутка. К ней нужно приварить ограничитель хода.

Шаг третий — изготавливаем ось с опорными роликами

На противоположной стороне от корпусных подшипников привариваем к станине ось из круглого прутка. Надеваем на нее два опорных ролика, изготовленных из толстостенной круглой трубы.

Чтобы в процессе загибания арматурного стержня ролики не соскакивали с оси, по краям прутка надо приварить шайбы.

Автор решил эту проблему по-другому. Сначала он приварил к основанию кусочки полосы металла с отверстиями (для крепления к рабочему столу), затем — по краям оси приварил кусочки квадратного прутка, которые упираются в крепления.

Шаг четвертый — установка самодельного упора для рукоятки

В основании необходимо просверлить отверстие, и приварить снизу гайку. Потом вкручиваем в гайку болт, который и будет выполнять роль упора, чтобы регулировать угол сгиба. Зачищаем и красим самоделку.

Сделанную конструкцию можно закрепить как на столе, так и на полу в мастерской, если предварительно просверлить в нем отверстия и установить крепежные шпильки.

Видео

Пошаговую инструкцию, как собрать компактный станок для гибки арматуры своими руками, можно посмотреть на видео ниже.

DIY tool | Make A Powerful Metal Bender for Construction Steels

Конструкция получилась довольно удобной в повседневной эксплуатации, и самое главное — надежной. Единственная сложность может возникнуть при изготовлении вала.

Арматурогиб из профильной трубы и подшипников

Предлагаем вашему вниманию еще один вариант настольного самодельного приспособления для гибки арматуры.

Данной идеей поделился автор YouTube канала Kwando Technic.

В качестве станины станка используется квадратная профильная труба размером 50х50 мм. Отрезаем от нее кусок длиной 80 см.

Также подготавливаем два подшипника и кусок круглой трубы подходящего диаметра, чтобы изготовить потом корпусный подшипник.

На конце профильной трубы делаем посадочное место для установки корпусного подшипника.

Далее изготавливаем сам корпусный подшипник. К нему нужно будет приварить рычаг из квадратной профтрубы.

Для того чтобы закрепить станину на рабочем столе, надо приварить к ее нижней части пластины металла с просверленными крепежными отверстиями.

С одной из сторон станины к крепежным «лапам» автор приваривает пластины металла, между которыми будет крепиться направляющая из круглой трубы.

На следующем этапе привариваем к станине кусок уголка, к которому крепится упор для заготовок (его тоже делаем из уголка, только надо прорезать пазы под болты).

Устанавливаем на свое место направляющую, предварительно надев на нее пару подвижных ползунов. Привариваем к ним торцевые упоры.

Далее приступаем к сборке арматурогибочного станка. Крепим к станине корпусный подшипник с рукояткой, и привариваем к ручке шпильку, на которую надеваются упорные подшипники.

Видео

Ознакомиться с пошаговой инструкцией, как сделать своими руками настольный станок для гибки арматуры, а также увидеть принцип работы приспособления можно в авторском видеоролике.

Homemade Metal Bending Tool | Making A Powerful Metal Bender

По сравнению с предыдущими вариантами, конструкция кажется немного замороченной. Но в целом — она вполне работоспособная.

Самодельный гибочный станок из обрезков металлолома

Изготовить простейший арматурогиб своими руками можно даже из ненужных обрезков металла, которые валяются в металлоломе.

Вариантом данной конструкции гибочного станка поделился автор YouTube канала Fawa Bros. Ее мы возьмем за основу.

Первым делом необходимо будет изготовить подвижную часть конструкции.

Вырезаем из листового металла заготовку необходимой формы. Затем надо просверлить отверстие, и прикрепить с помощью сварки отрезок шпильки, на который надевается упорный ролик из круглой трубы. На шпильку навинчиваем гайку.

К нижней части заготовки привариваем подшипник.

Для основания подойдет металлическая пластина прямоугольной или квадратной формы — это кому как больше нравится.

Сверлим в ней крепежные отверстия в углах, и еще одно — ближе к центральной части.

Устанавливаем на пластину ранее изготовленную деталь с подшипником, и фиксируем ее с помощью стального кругляка, в верхней части которого имеется паз, чтобы можно было вставлять заготовки.

Нижнюю часть стального кругляка надо будет приварить к основанию арматурогиба.

Далее к подвижной части привариваем кусок профильной трубы, на который будет надеваться ручка-рычаг.

К металлической пластине привариваем кусок квадратного прутка, сверху которого нужно приварить удлиненную муфту. Вкручиваем в нее болт, который в данном случае выполняет функцию ограничителя хода подвижной части.

На последнем этапе останется только изготовить ручку, и установить ее.

На рукоятке дополнительно имеется передвижной упор, с помощью которого возможно регулировать длину изгиба заготовки.

Видео

Как изготовить компактное устройство для гибки арматуры своими руками, во всех деталях показано на авторском видео.

DIY Tool | Make A The Simplest Metal Bender | Homemade Metal Bending Tool

Как и в предыдущих случаях, самоделка получилась простой и удобной в использовании. Квадратная пластина крепится к столу с помощью болтов, и можно сразу приступать к работе.

Мощный арматурогиб из швеллера, уголка и трубы

Данная самоделка позволяет работать как с рифленой и гладкой арматурой, так и с профтрубой. Поэтому можно назвать ее трубогибом или универсальным гибочником для домашней мастерской.

Как изготовить данное приспособление, поделился автор YouTube канала Kwando Technic.

Необходимые материалы:

швеллер;
круглая труба;
лист металла;
уголок;
стальной кругляк.

Сначала изготавливаем станину.

Для этого будем использовать швеллер. Определяемся с длиной станины, и отрезаем заготовку требуемой длины (80-90 см будет вполне достаточно).

Изготавливаем самодельные корпусные подшипники, и привариваем их к станине. Устанавливаем стальной вал.

Дополнительно мастер отрезает кусок квадратного прутка, и приваривает его спереди корпусных подшипников. Получился своего рода небольшой упор — на всякий случай.

Из листового металла вырезаем две узких полоски. Сгибаем их наподобие хомутов, и привариваем к станине и корпусным подшипникам.

На следующем этапе сбоку станины надо приварить полку из уголка, а рядом крепим опорный ролик. К концу вала привариваем вилку для гибки заготовок.

На противоположной стороне вала необходимо приварить две рукоятки.

В завершении останется только изготовить ограничительный упор для ограничения хода рукоятки. Для этого отрезаем кусок уголка, затем привариваем к станине. Предварительно в уголке сверлим отверстие, и привариваем гайку.

В гайку вкручиваем болт.

Для крепления самоделки к столу или полу в мастерской, к нижней части станины нужно приварить «лапы» с отверстиями. Последний штрих — шлифовка и покраска.

Видео

Как сделать устройство, сгибающее арматуру и профтрубу, можно посмотреть в видеоролике на нашем сайте.

DIY tool | Homemade Powerful Metal Bender for Construction Steels

Гибочный станок по металлу из большого подшипника и уголков

Вот еще один рабочий вариант самодельного арматурогиба, который отлично подойдет для неторопливой и спокойной работы в домашних условиях (например, в гараже или домашней мастерской). Смастерить его можно из уголка с трубой.

Идея самоделки принадлежит автору YouTube канала Ipunk Crow.

Первое, что нужно сделать — собрать станину станка. И для этого мы будем использовать строительный уголок.

Необходимо отрезать три одинаковых уголка, и сварить их треугольником, как показано на фото ниже. Сварные швы зачищаем болгаркой.

К вершине треугольной рамы привариваем подшипник. К подшипнику надо приварить ручку (можно использовать кусок круглой трубы).

Вместо трубы можно использовать резьбовую шпильку. Но в этом случае дополнительно надо будет приварить усиление из двух отрезков круглого прутка.

К внутренней стороне привариваем вилку для загиба заготовок. Рядом с рукояткой привариваем пруток из металла, на который в дальнейшем будут надеваться упорные ролики (подшипники).

К нижней части рамы привариваем два уголка — для лучшей устойчивости всей конструкции. На шпильку накручиваем удлинитель из трубы.

На последнем этапе красим изготовленные детали, и приступаем к сборке.

Для крепления основания конструкции к бетонному полу, дополнительно надо будет просверлить в опорных уголках крепежные отверстия, а в полу просверлить соосные отверстия и установить в них резьбовые шпильки.

Видео

Подробно о том, как собрать простое гибочное приспособление, с помощью которого можно согнуть арматуру и другие заготовки, смотрите в авторском видеоролике ниже.

alat tekuk besi manual berdiri — how to make standing metal bender

Гибочный станок-арматурогиб для сгибания металлических прутков и полос

Используя обрезки металлолома, можно собрать простенький гибочный станок, с помощью которого можно сгибать круглые и квадратные металлические прутки, а также стальные полосы.

Первым делом из листового металла толщиной 6-8 мм необходимо будет сделать основание станка.

Вырезаем заготовку квадратной формы и сверлим в ней четыре отверстия по краям (для крепления к столу) и одно по центру.

Рекомендуем вам также прочитать, как сделать шлифовальный станок для гаража на базе электродвигателя.

В центральное отверстие вставляем кусок стального кругляка. На него надеваем толстостенную втулку, к которой привариваем ручку.

Сверху на круглый пруток надеваем кусок уголка. Привариваем его одной из полок к пластине. К ручке привариваем деталь с подшипниками.

Основные этапы работ

На следующем этапе из пластин и болтов с гайками необходимо будет изготовить основной упор для заготовок. Крепим его, как показано на фото ниже.

Далее к уголку автор приваривает направляющую из отрезка профильной трубы с двумя дополнительными регулируемыми упорами.

И после этого останется только зачистить все сварные швы и покрасить самоделку. Потом собираем, и можно пользоваться.

Видео

Подробно о том, как сделать гибочный станок для металлических прутков и полос, смотрите на видео ниже. Эта идея принадлежит автору YouTube канала Cypsmen.

Make A Metal Bender For The Wire

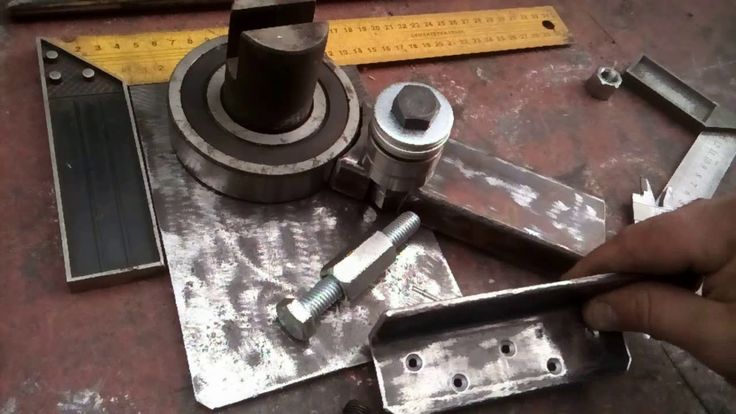

Компактный гибочный станок из толстого листового металла

Чтобы согнуть арматуру или квадратный прут, можно использовать гибочный станок. Конечно же, самодельный. И в данном обзоре расскажем, как сделать такое приспособление.

Первым делом потребуется вырезать две заготовки из толстого листового металла. В верхней части дополнительно вырезаем «ступеньки».

После этого вырезаем еще две пластины из металла такой же толщины. Сверлим в заготовках отверстия. Потом отрезаем круглые прутки и ввариваем их в отверстия.

Затем отрезаем два куска металлической полосы и сверлим в них отверстия. Это будут «лапы» для крепления арматурогиба к столу.

Основные этапы работ

На следующем этапе свариваем вместе первые две пластины. Потом привариваем вторую пару пластин к ранее изготовленным «лапам». Зачищаем сварные швы при помощи УШМ.

Далее соединяем две получившихся детали (станину и подвижную часть) вместе. Отрезаем куски толстостенной круглой трубы, надеваем их на прутки. Фиксируем сваркой.

Потом надо будет приварить ручку к подвижной части (в процессе работы на ручку будет надеваться удлинитель из трубы) и покрасить самоделку.

Видео

Подробно о том, как сделать компактный гибочный станок по металлу, вы можете посмотреть на видео ниже. Задумка принадлежит автору YouTube канала Kwando Technic.

Homemade Powerful Twin Metal Bender for Construction Steels | Make A Metal Bending Tool

Разборной станок-арматурогиб для домашней мастерской

Для того чтобы согнуть арматуру под разными углами или изготовить хомуты для усиления металлокаркаса, обычно используют специальные приспособления — арматурогибы.

Они бывают как настольными (для домашнего пользования), так и стационарные, которые встречаются обычно на стройках.

В данном обзоре расскажем, как изготовить разборной арматурогиб. Очень полезная и удобная в использовании штука. На нем можно сгибать не только арматуру, но также круглые и квадратные прутки.

Разборной арматурогиб удобен тем, что после работы его можно быстро разобрать и убрать на полку. Таким образом, он не будет занимать место на рабочем столе.

Основные этапы работ

Первым делом из кусков толстого металла изготавливается основание. Отрезаем кусок круглой трубы и запрессовываем в него подшипники.

К основанию приваривается круглый пруток, на который надевается самодельный корпусный подшипник.

После этого к наружной части корпусного подшипника приваривается крепления для ручки с подшипниками. Потом приваривается сама ручка.

К верхней части основания автор приваривает регулируемую упорную пластину, к которой будут прижиматься заготовки.

На последнем этапе останется только изготовить направляющие и крепления с упорами. Зачищаем все детали и красим. Приступаем к сборке, после чего можно сразу приступать к работе.

Видео

Подробный процесс изготовления и сборки арматурогиба показана на видео. Этой идеей поделился автор YouTube канала Kwando Technic.

DIY tool | Make A Powerful Metal Bender | Easy to Assemble and Removable

Как сделать рабочий гибочный стол с встроенным арматурогибом

Если вы на постоянной основе занимаетесь гибкой металла, то имеет смысл изготовить самодельный гибочный стол.

Этой интересной идеей поделился автор YouTube канала HD karya.

Конструкция стола — довольно простая.

Из квадратных профильных труб изготавливается рама, сверху которой крепится столешница, вырезанная из листового металла.

В верхней части стола находится гибочный механизм и планка с упорами — изготовлением этих элементов мы займемся.

Рекомендуем вам также прочитать статью-обзор: как сделать сверлильную стойку для работы в паре с электродрелью.

Как сделать гибочный механизм

Вырезаем диск из металла. Привариваем по центру шток с пазом. Сверлим крепежные отверстия.

Далее вырезаем еще один диск такого же диаметра. По центру сверлим отверстие, и запрессовываем в него подшипник. Этот диск будет надеваться на шток.

Потом сверлим еще одно отверстие, вставляем в него стальной кругляк, после чего — обвариваем. Обрезаем кругляк до нужной высоты.

От круглой трубы отрезаем две втулки разного размера, которые будут устанавливаться между двумя дисками.

К поворотному диску необходимо будет приварить крепежную пластину, к которой будет крепиться ручка-рычаг.

И в завершении останется только изготовить саму ручку, а также планку с упорами (ее можно сделать из профтрубы). Красим все детали.

Сборка самодельного гибочного стола

По центру столешницы устанавливаем гибочный механизм, крепим ручку-рычаг при помощи болтов с гайками.

В заранее вырезанный паз вставляем профильную трубу с упорами, изготовленными из стального круглого прутка.

Видео

Подробно о том, как сделать гибочный стол для сгибания заготовок из металла, показано на видео ниже.

coba buat sendiri||proses pembuatan alat tekuk/begel beton pull sampai selesai

Как согнуть арматуру для ленточного фундамента

В сегодняшней статье расскажем, как самостоятельно изготовить хомуты из арматуры. В дальнейшем они будут использоваться при сборке каркаса для ленточного фундамента.

Чтобы сделать хомут, нужно согнуть арматуру в нескольких местах.

Вроде бы ничего сложного, но при изготовлении большого количества арматурных хомутов важно соблюдать точные размеры изделий. Поэтому способ гибки арматуры «на глаз» мы отбрасываем сразу.

Как сделать хомуты одинакового размера

Для сгибания арматуры потребуется изготовить специальное приспособление, называемое в народе арматурогибом.

Подобные устройства можно купить в строительном гипермаркете или заказать в интернет-магазине. Однако самодельная конструкция обойдется в разы дешевле.

Своим личным опытом изготовления самодельного гибочного станка (арматурогиба) поделился автор YouTube канала «МИХАЛЫЧ».

Необходимые материалы

Для изготовления самодельного арматурогиба нам потребуются:

строительные металлический уголок размером 40х40 мм;
болты гайками.

Длина уголка — на ваше усмотрение. Однако важно, чтобы она была больше (примерно на 20-30 см), чем размеры хомутов, которые вы будете гнуть.

Основные этапы работ

Отрезаем металлический уголок требуемой длины. высверливаем в нем три отверстия под болты диаметром 8 мм.

После этого накручиваем на болты по одной шестигранной гайке (они должны быть впритык к головке), и с их помощью крепим металлический уголок к опорной площадке. В данном случае автор использует деревянный поддон.

Обратите внимание: отверстия в уголке нужно просверлить таким образом, чтобы при установке болтов расстояние между их «шляпками» и вертикальной полкой уголка превышало диаметр арматуры, которую вы будете гнуть.

Например, если используется арматура 8 мм, то расстояние должно быть 9 мм.

На следующем этапе останется только подготовить прутки арматуры и отрезок круглой трубы, которая будет выступать в качестве рычага.

Видео по теме

Подробнее о том, как согнуть арматуру в хомут с помощью самодельного приспособления, показано в авторском видеоролике ниже. Советуем посмотреть.

Строители не хотят чтобы вы это знали! Как гнуть арматуру на хомуты своими руками

Андрей Васильев

Задать вопрос

Bending Rebar – Bilder und stockfotos

Bilder

Bilder
Fotos
Grafiken
Vektoren
Videos

Videos Bending Bending.

Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Sortieren nach:

Am beliebtesten

die arbeitskraft ist armierung mit betonstahl-biegemaschine am standort biegen. die häufigste art der bewehrung ist kohlenstoffstahl, warmgewalzte rundstäbe mit verformung muster in der regel aus. – гибка арматуры стоковые фотографии и изображения

Die Arbeitskraft ist Armierung mit Betonstahl-Biegemaschine am…

Der Arbeiter biegt Bewehrungsstäbe mit Bewehrungsbiegemaschine auf der Baustelle. Die gebräuchlichste Art von Bewehrungsstahl ist Kohlenstoffstahl, der typischerweise aus warmgewalzten Rundstäben mit Verformungsmustern besteht.

Bauarbeiter arbeiten mit zangen – гибка арматуры со склада и фотографии0016 Biegen von Stahlankern

arbeiterhände mit eisendraht zur sicherung von eisenstangen mit drahtstange zur verstärkung der eisenverstärkung auf der baustelle – bending rebar stock-fotos und bilder

Arbeiterhände mit Eisendraht zur Sicherung von Eisenstangen mit. ..

hände mit schützenden arbeitshandschuhen, die ein gebogenes edelstahlrohr halten – гибка арматуры, фото и фото

Hände mit schützenden Arbeitshandschuhen, die ein gebogenes…

arbeiter auf der baustelle bereitet baurahmen vor – гибка арматуры, фото и фото

Arbeiter auf der Baustelle bereitet Baurahmen vor

Nahaufnahme des Bauarbeiters, der mit einer Zange oder Zange arbeitet und Metallgerüst auf dem Bauhof befestigt.

Beugen von Rohren – гибка арматуры, фото и изображения

Beugen von Rohren

bewehrungsstäbe mit bewehrungsbiegemaschine auf der baustelle. arbeiter mit biegebewehrungsmaschine zur bewehrung bei den bauarbeiten – гибка арматуры, фото и изображения

Bewehrungsstäbe mit Bewehrungsbiegemaschine auf der Baustelle….

biegen sie mit einer manuellen biegemaschine umleiten – bending rebar stock-fotos und bilder

Biegen Sie mit einer manuellen Biegemaschine umleiten

handwerker biegemetall auf maschine – bending rebar stock-fotos und bilder

Handwerker Biegemetall auf Maschine

Männlicher Handwerker, der Metall in der Werkstatt biegt, hält Metallstange und mit Kurvendesign und bereitet es für das Schweißen vor.

arbeiter mit stahl wire, um bar auf baustelle – гибка арматуры, фото и фотографии

Сборщик со стальной проволокой, стержнями на опоре

Сборщик с инструментами для гибки стальной арматуры по опоре – гибка арматуры сток-фотографии и сборка .

starke hände biegen eine metallstange – гибка арматуры, фото и изображения

Starke Hände biegen eine Metallstange

bauarbeiter legen das fundament mit eisenstangen – гибка арматуры, фото и изображения

Bauarbeiter legen das Fundament mit Eisenstangen

Riesiges Metallgeflecht, das mit Stahlbewehrungsstäben montiert ist, um als Säulen im Bauwesen verwendet zu werden

barbieger bei der arbeit in schutzhandschuhen – bending rebar stock-fotos und bilder

Barbieger bei der Arbeit in Schutzhandschuhen

Die Hände des Stangenbiegers in Schutzhandschuhen, die die die Stangen mit Draht verstärken, mit einer Biegezange

gerät beugen – beugen rebar stock-fotos und bilder

Gerät beugen

Nahaufnahme-Biegemaschinenarbeit in der Fabrik

vektorillustration von zerbrochenen eisengefängnisstangen, isoliert auf weißem undergrund.

металлстабе. kulisse für gefängniszellenstangen aus stahl. realistischer beschädigter gefängnisrasterhintergrund. – графика гибки арматуры, -картинки, -мультфильмы и -символы

Векторные иллюстрации из зернистых стержней Eisengefängnisstangen,…

Металлстабе. Kulisse für Gefängniszellen aus Stahl. Realistischer beschädigter Gefängnisrasterhintergrund.

vektorillustration von gefängnisgittern. 3d realistischer zerbrochener eisenkäfig mit gebogenen stöcken für verdächtige aus dem polizeigefängnis, rost mit stahlstange für kriminellen gefängnisausbruch – гибка арматуры – графика, -клипарт, -мультфильмы и -символ

Векторные иллюстрации от Gefängnisgittern. 3D realistischer…

Bauarbeiter bei der montage einer schalung für einen boden – гибка арматуры стоковые фотографии и изображения

Bauarbeiter bei der Montage einer Schalung für einen Boden

Bauarbeiter montiert die Schalung für einen Boden. Дер Боден bzw. die Decke besteht aus Betonfertigteilen mit Stahlstahl, die Schalung ist mit Beton gefüllt. Dieses Bild ist Teil einer Serie.

zementsäule mit freiliegenden bewehrungsstäben im rechten winkel und perfektem blauen himmel. – гибка арматуры, фотографии и изображения

Zementsäule mit freiliegenden Bewehrungsstäben im rechten Winkel…

hydrulische teleskoparm-lkw-hebebühne – гибка арматуры, фотографии и изображения

Hydraulische Teleskoparm-LKW-Hebebühne

bewehrungsbindehaken mit rotem holzgriff, isoliert auf weiß. – гибка арматуры, фотографии и изображения

Bewehrungsbindehaken mit rotem Holzgriff, isoliert auf weiß.

bewehrungsstäbe im fundament für haus. – гибка арматуры, фото и фото

Bewehrungsstäbe im Fundament für Haus.

Bewehrung im Fundament vorbereitet für das Gießen von Beton.

Evolution Follow-up Wohnungsbau – гибка арматуры, фото и изображения

Evolution Follow-up Wohnungsbau

stahlzangendraht für den bau.

gerätetechniker. – гибка арматуры, фото и фото

Stahlzangendraht für den Bau. Gerätetechniker.

bewehrungsstäbe auf der baustelle. – гибка арматуры, фото и фото

Bewehrungsstäbe auf der Baustelle.

Stahlstangen, Betonbewehrung für Haus. Bewehrung im Fundament vorbereitet für das Gießen von Beton.

vor ort über den Menschen gebeugt – гибка арматуры, фото и изображения

Vor Ort über den Menschen gebeugt

arbeiten mit einer biegmaschine – гибка арматуры, фото и изображения

Arbeiten mit einer Biegemaschine

3d realistischer zerbrochener golder käfig mit gebogenen stöcken für verdächtige verbrechen flucht aus polizeigefängnis, rost mit golder gebogener stange für kriminellen gefängnisausbruch. vektorillustration von gefängnisbalken – гибка арматуры, графика, -клипарт, -мультфильмы и -символ

3D-реалистичная зернистость Goldener Käfig mit gebogenen Stöcken

bewehrungsstäbe auf der baustelle. – гибка арматуры, фото и фото

Bewehrungsstäbe auf der Baustelle.

Stahlstangen, Betonbewehrung für Haus.

Портативные станки для гибки арматуры на продажу

При выборе станка для гибки арматуры важно выбрать заслуживающую доверия и заслуживающую доверия торговую марку, которая может выполнить работу правильно. First Place Supply предлагает широкий ассортимент высококачественных станков для гибки арматуры Benner Nawman, которые обеспечивают долговечность и надежность, необходимые для …

Бестселлеры

Все продукты

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

Benner Nawman Hickey Bar для ручной арматуры Ben… Benner Nawman Hickey Bar для ручной гибки арматуры – длина 44 дюйма…

55,70 $
добавить в корзину
Benner Nawman Hickey Bar для ручной арматуры Ben.
.. Benner Nawman Hickey Bar для ручной гибки арматуры – длина 64 дюйма…
73,15 $
добавить в корзину
Benner Nawman Hickey Bar для ручной арматуры Ben… Benner Nawman Hickey Bar для ручной гибки арматуры – Точеный…

96,25 $
добавить в корзину
Benner Nawman Hickey Bar для ручной арматуры Ben… Benner Nawman Hickey Bar для ручной гибки арматуры – Монтировка/…
96,25 $
добавить в корзину
Benner Nawman Hickey Bar для ручной арматуры Ben.
.. Benner Nawman Hickey Bar для ручного гибки арматуры – кругл…
96,25 $
добавить в корзину
Benner Nawman Hickey Bar для ручной арматуры Ben… Benner Nawman Hickey Bar для ручной гибки арматуры | БНГИБР-1…
25,30 $
добавить в корзину
Гидравлический станок для гибки арматуры на месте Benner Nawman… Гидравлический станок для гибки арматуры Benner Nawman на месте – модель с проводным…
3 257,00 $
добавить в корзину
Гидравлический станок для гибки арматуры Benner Nawman Heavy Du.
.. Гидравлический станок для гибки арматуры Benner Nawman Heavy Duty – Проводная мо…
4 327,15 $
добавить в корзину
Гидравлический станок для гибки арматуры Benner Nawman Heavy Du… Гидравлический станок для гибки арматуры Benner Nawman Heavy Duty – Проводная мо…
2 905,25 $
добавить в корзину
Benner Nawman Легкий мини-гибочный станок для арматуры … Benner Nawman Легкий мини-гибочный станок для арматуры Heavy Duty – Co…
2 896,80 $
добавить в корзину
Benner Nawman Portable Electric Heavy Duty Re.
