Швеллер гнутый равнополочный 120*50*3мм ГОСТ 8278-83, длина: 12м

• Описание
• Характеристики
• Акции
• Отзывы
• Часто ищут

Для увеличения картинки нажмите на изображение

Артикул:

Цена за: кг 88 ₽

кг

пог. м

пог. м кгпог. м (4.91 кг)т (1000 кг)

В наличии

Итоговая сумма:

–> 432.08 ₽

Порядок оплаты

СравнитьВ сравнении В закладкиВ закладках Подписаться Купить в 1 клик В корзину В корзине

• Ключевые особенности товара

• Оцените свойства товара до покупки

• Покупайте выгодно

• Что говорят наши клиенты о товаре

• Популярно у наших покупателей

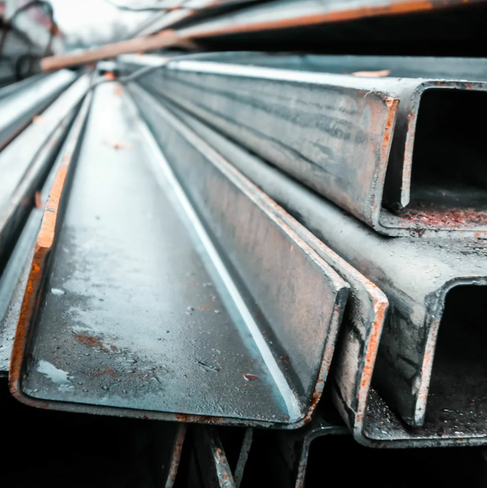

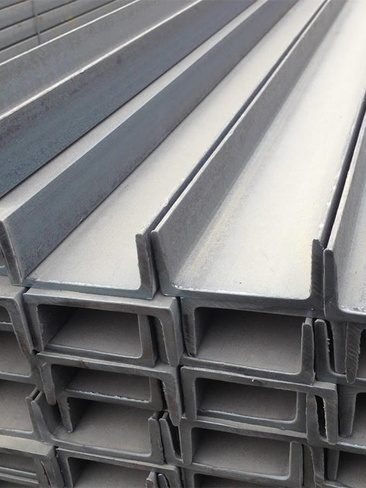

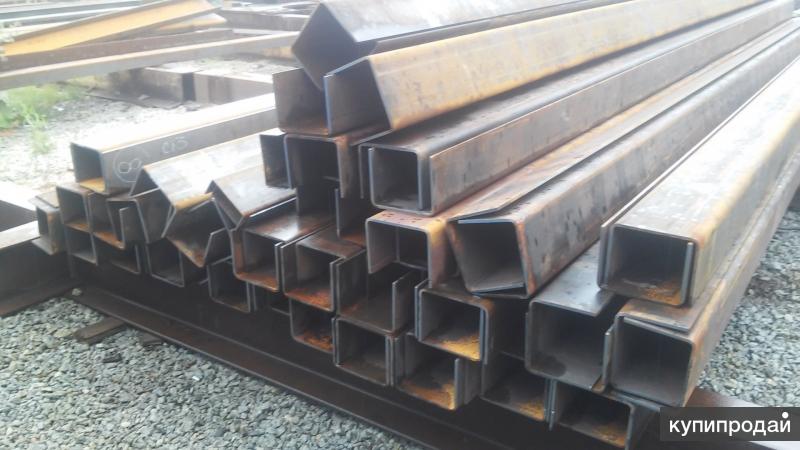

Швеллер гнутый равнополочный – это металлическое изделие, образующее букву «П» в поперечном сечении. Швеллер активно используется в реконструкции зданий, а также для строительства частных объектов. Он изготовлен в из стали Ст3сп/пс5 по ГОСТу 8278-83. При длине 12 метров каждый погонный метр весит 4,91кг. Страна производитель – Россия.

Общие характеристики ?

Статус товара ? :Цена по запросуТип ? :ШвеллерБренд ? :не установленоКоллекция ? :ШвеллерСтрана-производитель ? :РоссияГост ? :8278-83Марка стали ? :Ст3сп/пс5Номер профиля ? :не установленоТип швеллера ? :гнутый равнополочный

Размеры и вес ?

Длина, м ? :12Вес пог. м, кг :4,91

Швеллер гнутый ГОСТ 8278-83 и их характеристики в таблице

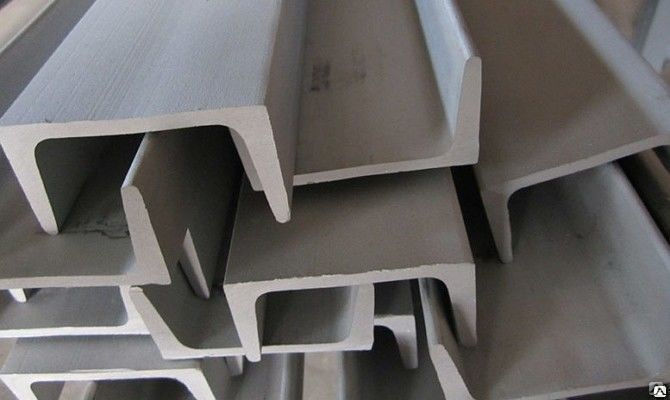

Гнутый неравнополочный швеллер производится по ГОСТ 8281-80. Он имеет П-образное сечение и является одним из наиболее распространенных видов металлических изделий.

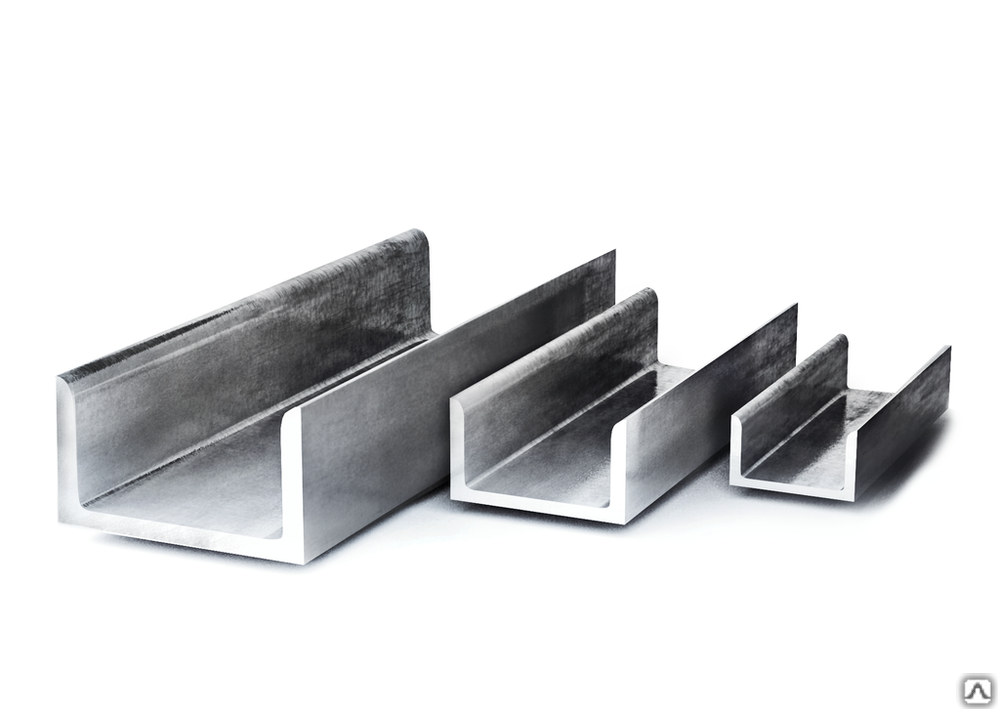

Помимо него, часто используемым является гнутый равнополочный швеллер — он изготавливается по ГОСТ 8278-83, также имеет П-образное сечение. Такое изделие может иметь разные размеры и вес 1 погонного метра.

Отличаются равно- и неравнополочные швеллеры тем, что у первого варианта размер полок (граней) одинаковый. У второго, соответственно, их ширина отличается.

Особенности, область применения

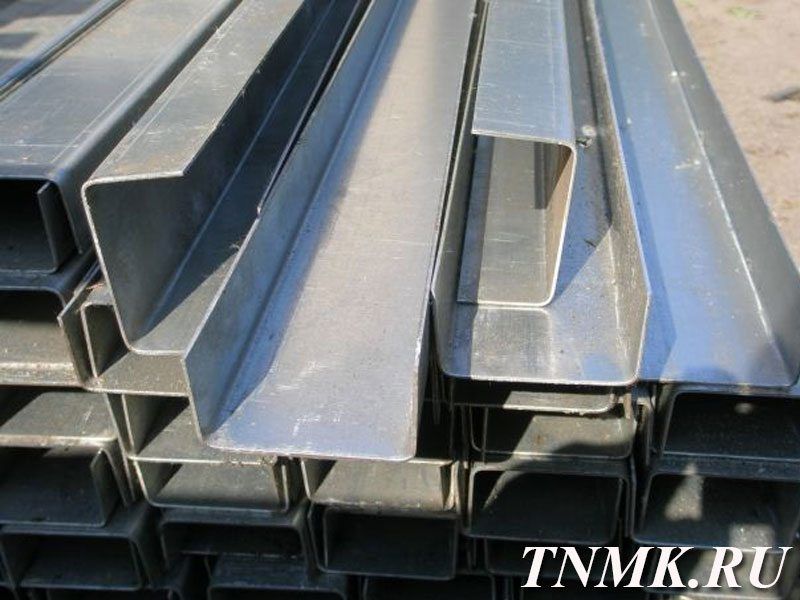

Изготавливаются гнутые швеллеры из рулонной горячекатной углеродистой стали или из углеродистой конструкционной качественной и низколегированной стали. Для этого используют специальный профилегибочный станок.

Изделия имеют примерно одинаковую толщину во всех местах поперечного сечения. Разница заключается лишь в пределах допустимых отклонений от номинального размера исходного металла для производства.

Равнополочные модели, изготавливаемые по ГОСТ 8278-83, используются при возведении зданий, для металлических каркасов, различных перегородок. Все виды швеллеров устойчивы к осевым нагрузкам, поэтому прочность конструкции, которая возводится из них, увеличивается, как и другие технические характеристики.

Высота стенки равнополочного профиля может быть от 25 до 410 мм, а толщина изделия — от 2 до 8 мм. Неравнополочная модель имеет высоту стенки от 32 до 300 мм, а толщина всего изделия — 1-8 мм. Эти данные указаны в таблицах ГОСТов для каждого типа продукции.

Высокая востребованность таких профилей обусловлена отличным соотношением между удельным весом, физико-механическими свойствами, а также размерами поперечного сечения.

Швеллер размерами 10, 12, 14, 16, 20 широко используют как в промышленном, так и в гражданском строительстве. Применение легких стальных гнутых равнополочных профилей позволяет снизить вес всей конструкции, соответственно, и давление на фундамент при строительстве различных сооружений. Также это позволяет сэкономить и средства на стоимости металла.

Сортамент

Для правильного выбора гнутого профиля нужно знать, изделие каких размеров сечения требуется. В сортаменте параметры складываются из следующих величин размеров (в мм):

• h – высота стенки;

• b – ширина полки;

• s – толщина полки;

• r – радиус гиба.

Если изделие изготовлено углеродистой полуспокойной или кипящей стали (обыкновенного качества либо конструкционной качественной), радиус гиба не должен превышать 4 мм. При использовании низколегированной или углеродистой спокойной стали радиус может быть не больше 7 мм. Из-за этого площадь поперечного сечения и удельный вес разных гнутых профилей отличаются. Также у них не совпадают и другие характеристики, которые используются при расчетах: например, моменты инерции и сопротивления, статический момент поперечного полусечения, расстояние от осей инерции до наружных поверхностей и прочее.

Сортамент по ГОСТ 8278-83 и 8281-80 отличается широким разнообразием типоразмеров (т.е. номеров), количество которых превышает несколько десятков. При выборе учитывают в первую очередь назначение продукции и в соответствии с ГОСТ выбирают типоразмер швеллера с теми или иными параметрами, такими как высота, расстояние между гранями полок, длина и проч.

Обозначение по ГОСТах отображает расстояние в миллиметрах: между гранями, ширина самой грани, а также толщина стенки металла. Наиболее распространенные размеры швеллера гнутого: 60х32х4, 60х40х4, 80х40х3, 80х40х4, 80х50х4, 80х60х3, 80х60х4, 100х50х3, 100х50х4, 120х60х4, 140х60х4, 160х80х4, 180х80х5, 200х100х6. Длина таких изделий бывает от 3 до 11,8 м.

Как избежать провисания стеллажей — разветвление дерева

3 января 2019 г. How To & CalculatorsDavid Wertheimer9 комментариев

Большинство небольших вещей, которые я строю, не являются «структурными» и не используют много материала. Но более крупные предметы — от встроенных до отдельно стоящей мебели — должны выдерживать как собственный вес, так и годы использования (и неправильного обращения).

Как убедиться, что эти полки не провисают, а плавающая столешница прочна? В этом первом посте я поделюсь указателями на несколько полезных калькуляторов, а также коснусь хороших рекомендаций и нескольких приемов, чтобы не оказаться с прекрасно сделанным предметом мебели, который под принуждением начинает выглядеть вот так!

Сколько провисания слишком много

Вероятно, вы заметите прогиб задолго до того, как он дойдет до плачевного состояния кофейного столика! Обычно видно 1/32 дюйма (0,03 дюйма) на беговую ногу или 3/32 дюйма (0,09 дюйма) для книжной полки или стола шириной 3 фута. И за многие годы провисание полки имеет тенденцию увеличиваться на целых 50%, поскольку она многократно подвергается нагрузке в одном и том же направлении. Таким образом, хорошая цель для начального допустимого провисания составляет 0,02 дюйма на фут или меньше.

Не беспокойтесь о маленьких полках

Многие конструкции шкафов требуют гибкости регулируемых полок. Однако, к сожалению, регулируемые полки более склонны к провисанию, чем фиксированные полки, что может подтвердить любой, кто загрузил дешевую книжную полку Ikea всеми своими учебниками для колледжа. Это следствие многих факторов в этом подержанном книжном шкафу за 50 долларов. Но с немного большим вниманием к планированию и дизайну (и лучшим материалам) провисания можно полностью избежать.

Тем не менее, для «маленьких» полок провисание не является серьезной проблемой, и можно просто не обращать внимания на провисание при типичных нагрузках. Что такое «маленький»? Наиболее часто используемые материалы качества для изготовления деревянных полок на заказ — это фанера толщиной 3/4 дюйма, тополь или сосна; определенно избегайте стеллажей из ламинированного меламином композита и МДФ. И типичная загрузка полок, которую нужно планировать, составляет 20-40 # на фут – библиотеки часто планируют 35 #.

Регулируемая полка шириной 30 дюймов и глубиной 10 дюймов, изготовленная из любого из этих трех материалов (фанера, тополь, сосна), будет иметь приемлемый прогиб при нагрузке до 35 # на фут или около 90# для всей полки. Сделайте ее из тополя — самого жесткого из этих трех материалов — и вы сможете сделать более узкую регулируемую полку, примерно до 8 дюймов, без каких-либо проблем. Более глубокие или короткие полки? Или в ожидании меньшего веса? Провисание определенно не будет проблемой для этих небольших регулируемых полок.

Однако более узкие полки не так прочны. Но, к счастью, по мере того, как вы становитесь уже, маловероятно, что вы достигнете 35 # на фут. Регулируемая полка глубиной 6 дюймов, вероятно, не будет нагружена более чем на 20 # на фут – сделанная из любого из этих материалов, 30-дюймовый пролет все равно будет в порядке.

Конечно, если вы загружаете свои полки, как тот журнальный столик выше, все ставки сняты!

Сагулятор

Калькулятор провисания древесины Wood Bin’s Sagulator

Но что, если дизайн требует чего-то большего, чем эти «маленькие» полки? Более высокая грузоподъемность или более длинные или узкие полки? Тогда пришло время вырваться из калькулятора.

Но не волнуйтесь — это онлайн-расчеты, которые скрывают запутанную математику, по крайней мере, для начала!

Я наткнулся на несколько онлайн-калькуляторов, но Sagulator пока что кажется лучшим из-за простоты использования, гибкости и опций, позволяющих использовать распространенные решения, которые столяры используют для противодействия провисанию полок. Выберите материал, введите несколько чисел, и вуаля, он оценивает общий прогиб и провисание на фут и даже выносит суждение, суммируя результаты как один из «Чрезмерный», «Пограничный» или «Приемлемый».

Противодействие провисанию

Если ваша конструкция слишком сильно провисает, есть несколько простых решений и еще несколько изменений, связанных с проектом. Предположим, однако, что изменение размер полки, и какая нагрузка или вес, который вам нужен для поддержки, не вариант.

Чтобы в приведенных ниже примерах понять, насколько полезно каждое изменение конструкции, давайте сосредоточимся на полке глубиной 10 дюймов, изготовленной из фанеры толщиной 3/4 дюйма. И давайте предположим типичную нагрузку 30 # на погонный фут. Затем мы можем найти полку максимальной ширины, которая даст начальный прогиб 0,02 дюйма на фут.

Другой материал

Некоторые материалы жестче других. Из трех наиболее распространенных для базовых стеллажей тополь является самым жестким, а сосна и фанера чуть менее жесткими (или, говоря инженерным языком, имеют более низкий модуль упругости). Однако переход на еще менее эластичный (и более дорогой) дуб может отодвинуть ваш дизайн на безопасную территорию; если полки будут крашенные, то выбор материала почти не имеет значения кроме стоимости (и доступности).

• Pine (spruce): 28”

• Plywood (fir): 28”

• Poplar: 28”

• Oak: 32”

If budget is no barrier, a beautiful твердая древесина, такая как пурпурное сердце, еще жестче, и из нее можно получить полку шириной 35 дюймов, но это было бы очень нетрадиционным (и расточительным) использованием этой дорогой древесины!

Более толстые материалы

Хотя компания Lowes или Home Depot продает доски только толщиной 3/4 дюйма, а фанера толщиной более 3/4 дюйма не очень распространена, более толстые материалы обычно можно найти в специализированном магазине пиломатериалов. Если вы выберете материал толщиной 1 дюйм вместо 3/4 дюйма, это даст вам еще около 10 дюймов ширины.

• Сосновая (ель): 38 ”

• Фанера (FIR): 38”

• Полейр: 41 ”

• OAK: 42”

4454545

.

Косметическая кромка

Кромочная планка – обычно цельный кусок дерева – может крепиться к переднему краю полки. Иногда это может быть чисто косметический элемент, например, наносимый на боковые стороны фанерной полки, чтобы «закончить» край. Если полоска не толще самой полки, то прочности полки она особо не добавляет.

Однако, когда полки становятся толще/выше, полки часто лучше сливаются с остальной частью шкафа и демонстрируют большую массу и вес. Кромочная полоса может быть из того же материала или из другого материала – часто полка будет из стабильной по размерам и недорогой фанеры, а полоса может быть из твердой древесины немного дороже, например из тополя. См. стили № 1 и № 2 на диаграмме ниже для примеров утопленной кромочной полосы и заподлицо кромочной полосы.

И эта кромочная полоса также не обязательно должна иметь простую прямоугольную форму; он может быть закругленным, иметь профиль с бусинами или… воображение (и доступные фрезы) — это предел.

Эта регулируемая фанерная полка, которая прогибается на 0,02 дюйма на фут при длине 28 дюймов, может быть увеличена до:

• 34 дюймов с окантовкой из тополя толщиной 3/4 дюйма и высотой 1-1/2 дюйма (наиболее распространенный размер и материал).

• 35 дюймов с такой же планкой из дуба вместо

• 37 дюймов сзади из тополя, но высотой 1-3/4 дюйма вместо 1-1/2 дюйма

Фиксированная полка

Это все еще недостаточно широкий диапазон? Если мы говорим о мебели, столешницах и т.п., стальной структурный элемент может быть подходящим вариантом. Но если это невозможно по косметическим или другим причинам, единственный оставшийся вариант — сделать эти полки фиксированными, а не регулируемыми. Полка, которая фиксируется клеем, шурупами, пазом или комбинацией этих методов, удерживается под прямым углом к ​​стойке, тогда как полка, опирающаяся на штифты или кронштейны, может сгибаться гораздо легче.

Полки, которые также крепятся к задней части шкафа (вариант № 4 на схеме ниже), также придают полке дополнительную прочность.

Три типа регулируемых полок (№1–№3) и три типа фиксированных полок (№4–№6).

Полки, закрепленные только на двух концах, например, для открытой прозрачной витрины, или из-за ограничений конструкции шкафа существуют более строгие ограничения на ширину полки.

Возвращаясь к более раннему примеру фанерной полки без какой-либо окантовочной планки, этот 28-дюймовый пролет можно расширить до 48-дюймового, если два конца (но не задняя часть) будут фиксированными, а не регулируемыми — вариант полки № 6 на схеме выше.

Или собрать все вместе: полка, закрепленная на двух концах, из дуба толщиной 1 дюйм, с окантовкой из дуба высотой 1-3/4 дюйма и шириной 1 дюйм. Это дает вам полку шириной 84 дюйма, которая легко выдержит 30 # / фут или 210 # в целом без видимого провисания.

Заливка стали

Наконец, мы подошли к идее заделки стали. Как правило, это не вариант для встроенных полок , потому что сталь может быть неприглядной в традиционных деревянных шкафах, а стандартная доска толщиной 3/4 дюйма не обеспечивает достаточную глубину для встраивания значимого стального элемента. Но для других типов мебели это может быть скрыто или, возможно, даже может добавить эстетики.

Сталь имеет целый ряд других соображений, и все они выходят за рамки возможностей Сагулятора. Итак, читайте дальше…

Форма и вес

Сталь доступна во множестве форм…

Вероятно, здесь несколько семестров университетского машиностроения, поэтому я воздержусь от теории. Но, короче говоря, полые формы, такие как квадратная, круглая или прямоугольная труба, двутавровая балка или даже просто L-образный «уголок», дают большую прочность, не принимая такого веса, как цельная форма.

И чем прочнее сталь прикреплена к элементу, который она поддерживает, тем эффективнее комбинированная система будет сопротивляться силам. Недавно я установил подвесную столешницу из цельного клена на скрытый / встроенный стальной угол, ввинчивая ее через каждые 4 дюйма. Или жидкие гвозди или аналогичный клей можно обильно нанести по всей длине.

Все это отличные рекомендации, помогающие получить некоторую интуицию, но мы хотим перейти к чему-то более конкретному.

Калькуляторы провисания стали

Из-за разнообразия форм и размеров, в которых можно приобрести сталь, а также из-за того, что это более однородный материал, используемый в более широком спектре критических конструкций, существует множество калькуляторов, которые, к сожалению, не так же удобен в использовании, как и Sagulator, ориентированный на древесину.

Это лучший калькулятор, который я когда-либо встречал, но для его поиска или расчета требуется несколько дополнительных входных данных.

• Модуль упругости: это свойство материала, такого как сталь или медь. Значение по умолчанию — хорошая отправная точка; в этой таблице перечислены несколько других металлов.

• Нагрузка на балку: это значение представляет центральный вес всей полки; обычно полка или балка имеют равномерное распределение веса. Центральная нагрузка создает большую нагрузку на элемент, чем распределенная нагрузка, поэтому проектирование для этого было бы очень консервативным. И ожидаемое здесь значение — это нагрузка на всю полку, а не нагрузка на единицу длины. 94)».

На веб-сайте CivilEngineer есть множество калькуляторов момента инерции для наиболее распространенных форм

Поддержка полки с трех сторон

Что делать, если полка поддерживается с трех сторон, а не с двух? В моих проектах это появилось как потенциальные элементы для расчета в нескольких проектах. Два недавних примера:

• Насколько может провиснуть «плавающая» столешница для ванной (закрепленная сзади и с двух концов), если у нее очень тяжелая бетонная раковина?

• Можем ли мы получить очень широкую регулируемую полку, которая слишком сильно прогибалась бы, если бы поддерживалась только с двух сторон, но, возможно, это стало бы возможным, если бы мы также установили регулируемые штифты в задней части шкафа?

И первый из этих вопросов оказался неуместным: даже при сверхконсервативной нагрузке 300 # столешница из клена толщиной 2-1/4 дюйма прогибалась менее чем на 0,01 дюйма на фут, согласно Sagulator. На самом деле, мы могли бы почти удвоить длину до того, как провисание станет проблемой. Добавьте к этому тот факт, что он будет закреплен сзади, а также двумя концами, и этот точно не провиснет.

Ошибка калькулятора eFunda

eFunda (Engineering FUNDAmentals) калькулятор провисания листовой стали с трехсторонними опорами

Однако, если нам нужно рассчитать этот прогиб для столешницы (т. е. полки) , закрепленной с трех сторон, этот калькулятор близок к тому, чтобы помочь.

Основное отличие во втором вопросе заключается в том, что борта регулируемые или, говоря инженерным языком, «просто поддерживаются», а не фиксируются. Этот калькулятор близок к ответу на вопрос, где стороны равны 9.0017 вместо исправлено.

В обоих случаях требуемые входные данные включают модуль упругости, о котором говорилось ранее, а также коэффициент Пуассона для материала. Что касается древесины, модуль упругости для многих пород можно найти в The Wood Database, отличном веб-сайте (и печатной книге). Коэффициент Пуассона найти немного сложнее, хотя в четвертой главе (Механические свойства древесины) Справочника по дереву, публикации Министерства сельского хозяйства США, доступной как бесплатно, так и в печатном виде, перечислены значения для некоторых пород. Оказывается, результаты не очень чувствительны к коэффициенту Пуассона (пока его значение составляет около 0,3).

Однако у обоих «трехсторонних» калькуляторов есть три основных недостатка, которые ограничивают их применимость:

• если длина полки более чем в 4 раза превышает ширину, результаты приходят с предупреждением о том, что используемые приближения могут не работать над этой проблемой; действительно, я получил некоторые неинтуитивные результаты с длиной полки в 6 раз больше ширины.

Это не внушает доверия к результатам.

Ошибка Fusion360

Но подождите! Fusion360, в котором я выполняю весь свой фотореалистичный рендеринг и большую часть проектирования с ЧПУ (см. эту запись в блоге), выполняет надежный инженерный анализ. Конечно, это не так просто, как калькулятор, но для более крупных проектов со структурной неопределенностью, вероятно, стоит смоделировать и проверить, а не слишком поздно выяснять, что проект не удастся.

Во время написания этого блога я был так взволнован этим решением, которое все это время скрывалось на моем ноутбуке, поэтому я разработал простую, но очень широкую регулируемую полку, чтобы проверить ее, добавив несколько различных вариантов количества контактов. обеспечьте поддержку спины на протяжении 5-футового промежутка.

На этом снимке экрана с результатами показано, что произошло бы, если бы полка была сделана из АБС-пластика. Или я мог бы выбрать любой из множества других пластиков, медь, одну из десятков марок стали или другие металлы и инженерные / усовершенствованные продукты.

Полка из полистирола просто не подойдет!

Но ни одна порода дерева не может быть смоделирована — свойства материала не определены в Fusion360. Или, точнее, в настоящее время можно моделировать только изотропные материалы. Это причудливый способ сказать, что прочность древесины зависит от направления волокон, что гораздо сложнее смоделировать, чем однородные материалы, такие как пластик и металл.

Возможности для будущего онлайн-инструмента

Таким образом, похоже, что это область, где — по крайней мере, в настоящее время — подробный анализ будет зависеть либо от (обычно в несколько тысяч долларов или больше) профессиональной инженерной оценки конструкции, либо, что более вероятно, от данных что высокая стоимость, интуиция и чрезмерный дизайн, чтобы избежать потенциальных проблем.

У вас есть образование в области строительства? Хотите покорить эту местность на благо всех потомков? Я бы хотел сотрудничать с кем-нибудь, чтобы сделать новый калькулятор доступным для сообщества деревообрабатывающих предприятий!

Дэвид ВертхаймерИнструкции и калькуляторы

Кронштейн для полки со светодиодным каналом с боковой подсветкой ~ Модель Pula

Артикул LED-18035ANODA_2

Распродажа Распродажа

Первоначальная цена $7,83 – Первоначальная цена 99,29 $

Исходная цена

$99,29

$7,83 – $99,29

Текущая цена 99,29 $

| /

Ограничения на доставку

Мы не можем отправить жесткие предметы длиной более 2,4 м (8 футов) из-за ограничений на перевозку. Эти товары предлагаются только для самовывоза. Пожалуйста, ознакомьтесь с нашей Политикой доставки для получения дополнительной информации.

Комбинированный канал и лента Скидка!

Купите любой светодиодный канал и получите скидку 10% на любую светодиодную ленту.

Поделись этим:

только профиль ~ полочная панель и все аксессуары продаются отдельно

Описание

Полочный канал с боковой подсветкой Pula состоит из двух алюминиевых профильных профилей: Первый профиль — это монтажная шина, которая крепится к стене, а второй профиль фиксируется в монтажной направляющей. Такая конструкция обеспечивает простоту установки и возможность адаптации к разной толщине материала для полки.

Этот канал для светодиодных полок имеет два положения, в которые можно установить светодиодные ленты. Первая позиция позволяет установить светодиодную ленту на краю панели полки, что позволяет создать стеклянную или акриловую полку с боковой подсветкой. Второе положение позволяет установить светодиодную подсветку направленной вверх, чтобы освещать стену за полкой. Вы можете комбинировать эти два варианта, чтобы создать красивые парящие полки с боковой подсветкой.

Механизм блокировки двух профилей позволяет регулировать ширину паза полки с небольшими приращениями от 1/4 дюйма до 3/4 дюйма и рассчитан на нагрузку более 10 фунтов на фут длины. Убедитесь, что монтажный профиль надежно закреплен на стене.

Общие характеристики

• Материал: алюминий
• Цвет: серебристый анодированный
• Максимальная ширина светодиодной ленты: 11,2 мм
• Толщина панели: 6–20 мм (0,24–0,79 дюйма) с шагом 2 мм (0,08 дюйма)
• Максимальный поддерживаемый вес: 5 кг на 300 мм (11 фунтов на 12 дюймов)

Материалы для скачивания

• Обрезной лист Pula
• Инструкции по монтажу пули

Важные примечания

• Светодиодная лента, крышки, монтажные кронштейны, торцевые заглушки, полки/вывески и другие аксессуары продаются отдельно от алюминиевого профиля.
