Гнутый стальной уголок: ГОСТ, виды, применение
- Вы здесь:
- Главная
- Статьи
- Гнутый стальной уголок: ГОСТ, виды, применение
Черный металл
- Статьи
Отправить заявку 24/7
Гнутый стальной уголок – не самый популярный, но все же достаточно ходовой вид металлопроката, использующийся в различных направлениях. О том, где именно он применяется, за счет чего ценится, как и по каким ГОСТам производится, мы сегодня и расскажем.
Производство

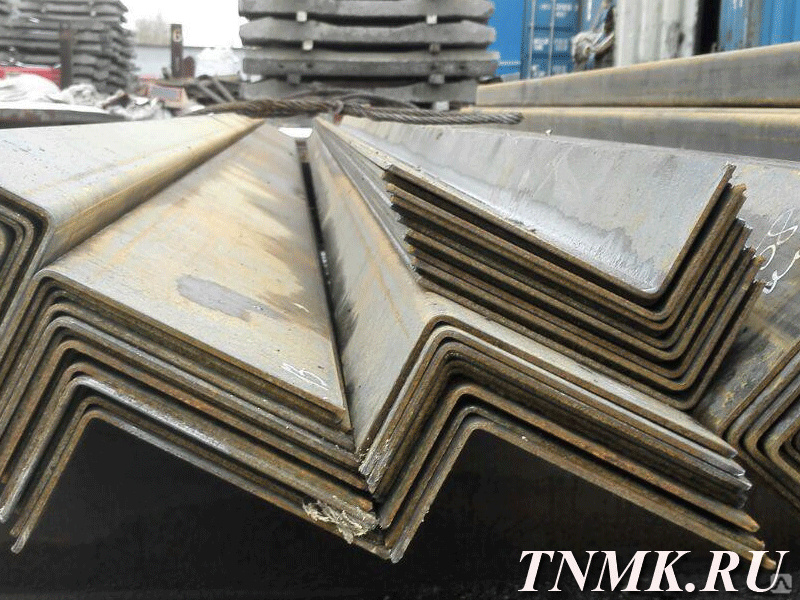

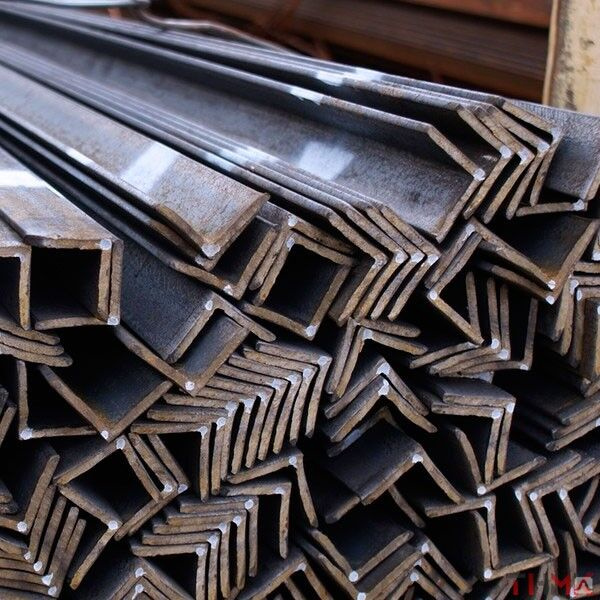

Стальной уголок – это одна из разновидностей фасонного металлопроката, имеющая Г-образную форму поперечного сечения. Гнутый уголок это лишь одна из двух разновидностей этого проката, вторая – горячекатаный уголок.

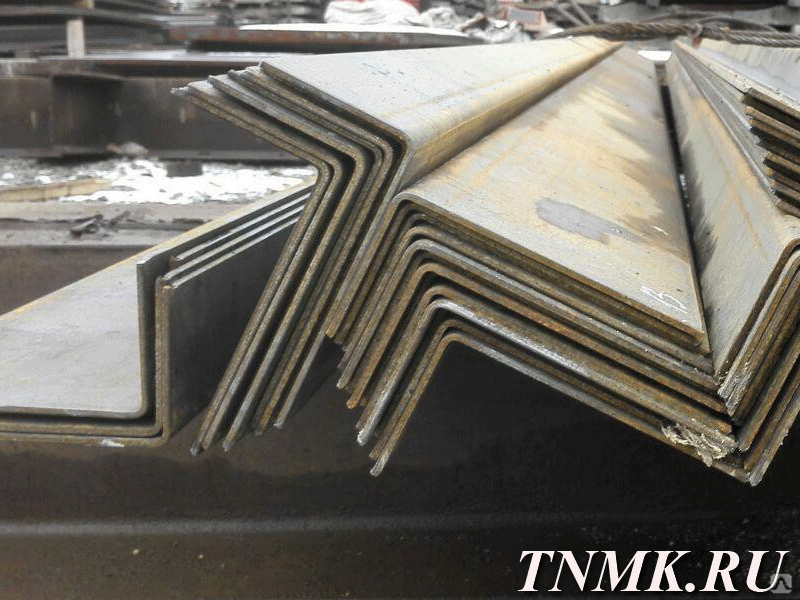

Свое название он получил из-за метода производства – он выпускается путем холодной продольной гибки стальной полосы на профилегибочном стане. В качестве сырья может использоваться горяче- или холоднокатаная листовая сталь. При подобном методе в месте сгиба остаются остаточные напряжения, имеющие негативное влияние на прочность.

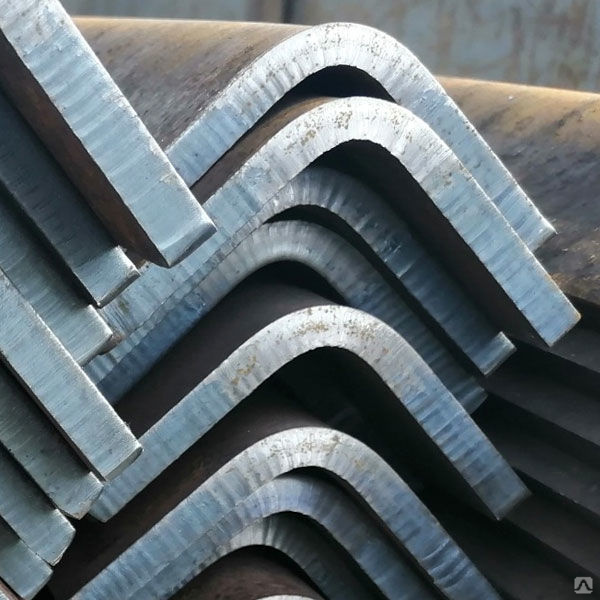

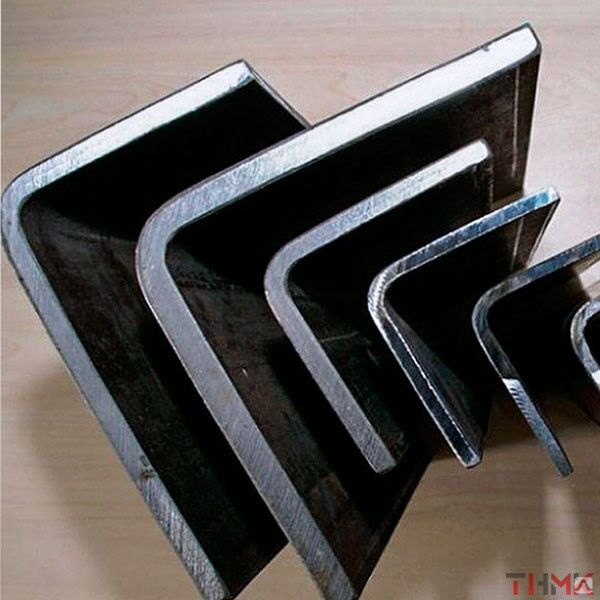

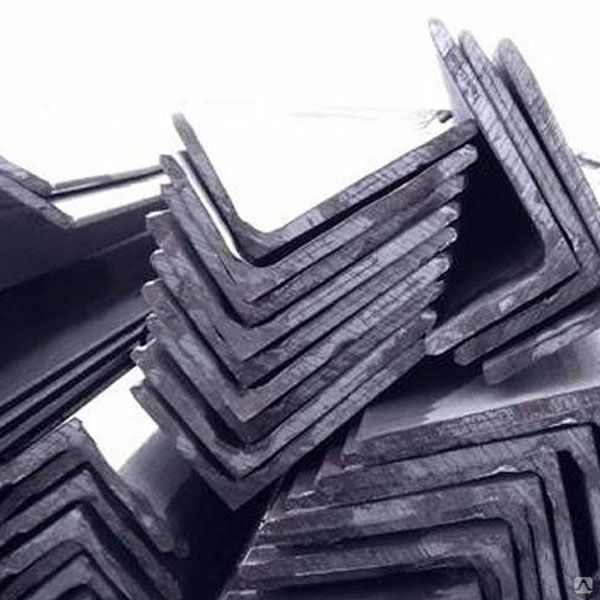

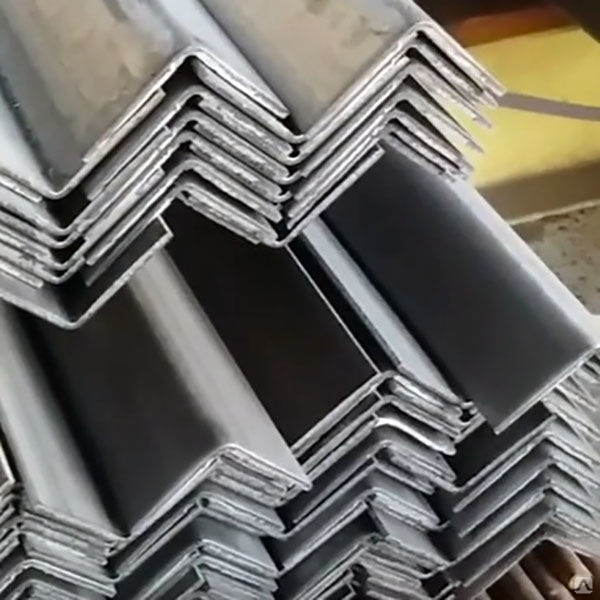

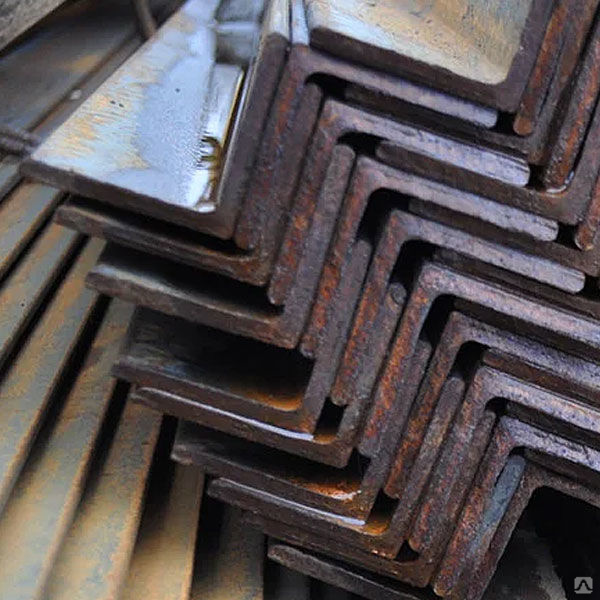

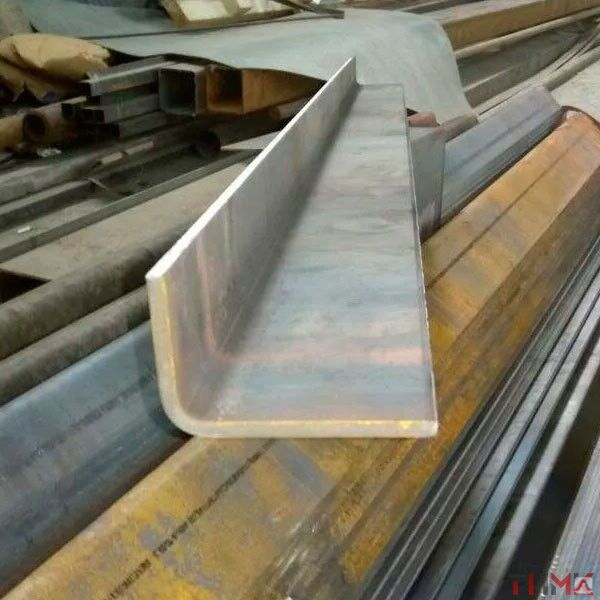

От горячекатаного гнутый стальной уголок достаточно легко отличить визуально: первый имеет четкий прямой угол, на втором угол сглажен, поскольку без дополнительного нагрева придать металлу четкие очертания невозможно.
В качестве сырья могут использоваться различные стали:
- конструкционные качественные – основной материал для выпуска проката под различные нужды,
- низколегированные – для выпуска изделий, которые будут эксплуатироваться при статических нагрузках и низких температурах,
- коррозионностойкие – для производства проката, при использовании которого важна стойкость к воздействию воды, пара или химических соединений.
Виды, ГОСТ, сортамент
Регламентируется гнутый стальной уголок ГОСТ 19771 и ГОСТ 19772. Стандарты соответственно относятся к выпуску двух основных разновидностей проката:
- равнополочного уголка – ширина обеих плоскостей у которого одинакова,
- неравнополочного – одна из полок шире другой.
Дополнительное деление производится по точности прокатки, она может быть:
- высокой – маркировка «А»,
- повышенной – «Б»,
- обычной – «В».
В сортаменте равнополочного уголка ключевыми характеристиками являются:
- ширина полки: по стандарту может принимать значения от 36 до 160 мм;
- толщина полки: от 2,5 до 4 мм.
При выпуске неравнополочного проката к ним добавляется еще одна:
- ширина большей полки: от 32 до 155 мм;
- ширина меньшей полки: от 25 до 100 мм;
- толщина: от 2 до 6 мм.
Показатели допустимой длины для обеих разновидностей едины и составляют от 3 до 12 м.
Применение
Холоднодеформированный прокат существенно уступает горячекатаному в прочности, поэтому не может использоваться при монтаже ответственных, высоконагруженных металлоконструкций. Однако холодная гибка позволяет получать гораздо более точные размеры, что в ряде ситуаций является критичным требованием.
Несмотря на вышеуказанный недостаток, список направлений использования остается достаточно внушительным:
- машино- и станкостроение,
- вагоностроение,
- выпуск крупногабаритной техники,
- производство мебели,
- строительство, архитектура, дизайн,
- отделка помещений,
- монтаж каркасов, не предполагающих серьезных нагрузок,
- использование в различных железобетонных конструкциях.
Дополнительное преимущество при использовании стального гнутого уголка – простота его монтажа. В зависимости от используемой стали может применяться сварка, а при ее невозможности – болтовое соединение, качественно осуществить которое сможет даже непрофессионал.
Популярные статьи
- Сравнение стальной и композитной арматуры
С появлением более современных синтетических материалов металлическ…
ЧИТАТЬ ДАЛЕЕ
- Сортамент гладкой арматуры и ее применение
Сталь…
ЧИТАТЬ ДАЛЕЕ
- Выбор профнастила для кровли
В одной из предыдущих публикации мы детально рассказали о том, как .
..
ЧИТАТЬ ДАЛЕЕ
- Виды и использование сварной сетки
Сварная сетка – это «полотно», сформированное из …
ЧИТАТЬ ДАЛЕЕ
- Расчет веса стального шестигранника
Стальной шестигранник – одна из разновидностей сортового прок…
ЧИТАТЬ ДАЛЕЕ
- Виды труб для водопровода. Какие выбрать? Что учесть при монтаже?
Широкий ассортимент – палка о двух концах. С одной стороны он…
ЧИТАТЬ ДАЛЕЕ
- Сталь профнастила и варианты защитных покрытий
Профнастил, он же профлист, пользуется достаточно высоким спросом в…
ЧИТАТЬ ДАЛЕЕ
- Правильное крепление профлиста на крышу
Профлист, он же профилированный лист или профнастил, в последние го…
ЧИТАТЬ ДАЛЕЕ
- Что лучше, швеллер или двутавр? Какой прокат прочнее?
Двутавр и швеллер можно считать одними из самых популярных разновид…
ЧИТАТЬ ДАЛЕЕ
- Стальная полоса как элемент заземляющего контура
С ростом количества разнообразной потребительской электроники в каж.
..
ЧИТАТЬ ДАЛЕЕ
- Метизы на все случаи жизни
Строго говоря, термин «метизы» (аббревиатура от «…
ЧИТАТЬ ДАЛЕЕ
- Расчет веса вязальной проволоки
Расчет веса проволоки, в основном, может потребоваться в двух ситуа…
ЧИТАТЬ ДАЛЕЕ
- Проверка качества и герметичности сварного шва труб и конструкций
К монтажу металлопроката предъявляются достаточно жесткие требовани…
ЧИТАТЬ ДАЛЕЕ
- Особенности использования швеллера при обвязке фундамента
Швеллер – это одна из разновидностей фасонного проката, отлич…
ЧИТАТЬ ДАЛЕЕ
- Гнутый стальной уголок: ГОСТ, виды, применение
Гнутый стальной уголок – не самый популярный, но все же доста…
ЧИТАТЬ ДАЛЕЕ
- Коррозия металла
Коррозия металла, в простонародье называемая ржавчиной, – это распа…
ЧИТАТЬ ДАЛЕЕ
- Когда и зачем нужно использовать металлические трубы для прокладки кабелей и проводов
Трубный прокат имеет достаточно обширное применение, в том числе ис.
..
ЧИТАТЬ ДАЛЕЕ
- Доставка, приемка и правильное хранение арматуры
Стальная арматура является незаменимым атрибутом практически любого…
ЧИТАТЬ ДАЛЕЕ
- Технология резки металла лазером
…
ЧИТАТЬ ДАЛЕЕ
- Профнастил для всех
Профнастил…
ЧИТАТЬ ДАЛЕЕ
- Инструкция о порядке приемки продукции по количеству П-6
Утверждена постановлением Госарбитража при Совете Министров СССР от…
ЧИТАТЬ ДАЛЕЕ
- Колючая проволока для войны и мира
Для современного человека колючая проволока — предмет накрепко ассо…
ЧИТАТЬ ДАЛЕЕ
- Металлоконструкции
Современный индустриальный пейзаж нево…
ЧИТАТЬ ДАЛЕЕ
- Стальной рифленый лист: стандарты, виды, размеры, вес, использование
Рифленый лист – разновидность листового металлопроката, отлич…
ЧИТАТЬ ДАЛЕЕ
- Металлопрокат – материалы и технологии
Металлопрокат — это строго говоря, тот самый материал который опред.
..
ЧИТАТЬ ДАЛЕЕ
- Бесшовные трубы – производство и применение
…
ЧИТАТЬ ДАЛЕЕ
- Характеристики и применение просечно-вытяжного листа
Ассортимент производимых металлоизделий, даже без учета типоразмеро…
ЧИТАТЬ ДАЛЕЕ
- Порошковая окраска металлических изделий
Окраска для металлических изделий — процедура совершенно необходима…
ЧИТАТЬ ДАЛЕЕ
- Сварочные электроды УОНИ: особенности, характеристики, использование
Современный рынок предлагает широкий выбор различной продукции для …
ЧИТАТЬ ДАЛЕЕ
- Пробивка отверстий в металле: особенности технологии
Пробивка отверстий в металле является одним из методов перфорации. …
ЧИТАТЬ ДАЛЕЕ
- Спецсталь: состав, изготовление, обработка
Новые отрасли промышленности, бурно развившиеся во второй половине …
ЧИТАТЬ ДАЛЕЕ
- Проволока гост 3282-74
Стальная проволока – самое простое и широко известное изделие из м.
..
ЧИТАТЬ ДАЛЕЕ
- Рубка металла: от зубила до станка
Рубка металла – один из основных способов металлообработки, п…
ЧИТАТЬ ДАЛЕЕ
- Соединение швеллеров: способы и методика
За счет своей формы, имеющей перпендикулярные ребра жесткости, швел…
ЧИТАТЬ ДАЛЕЕ
- Металлическая сетка – виды и производство
Металлические сетки — один из наиболее востребованных видов стальны…
ЧИТАТЬ ДАЛЕЕ
- Монтаж профильной трубы: способы и необходимые принадлежности
Профильная труба – один из самых удобных вариантов металлоп…
ЧИТАТЬ ДАЛЕЕ
- Инструкция о порядке приемки продукции по качеству П-7
Утверждена постановлением Госарбитража при Совете Министров СССР от…
ЧИТАТЬ ДАЛЕЕ
- Зачем нужна стальная двутавровая балка?
…
ЧИТАТЬ ДАЛЕЕ
- Как марка стали бесшовных труб влияет на их применение
Использование любой разновидности металлоизделий зависит сразу от н.
..
ЧИТАТЬ ДАЛЕЕ
- Катанка и проволока — производство и использование
Проволока — один из самых востребованных видов изделий из металла. …
ЧИТАТЬ ДАЛЕЕ
- Что такое сортовой металл, и чем он отличается от других
Всю массу выпускаемого производителями металлопроката можно раздели…
ЧИТАТЬ ДАЛЕЕ
- Профильная труба – материалы, производство, применение
Трубный металлопрокат предназначен не только для создания трубопров…
ЧИТАТЬ ДАЛЕЕ
- Технология соединения двутавров
Двутавр, он же …
ЧИТАТЬ ДАЛЕЕ
- Типы и марки сварочных электродов
Сварка металлов при помощи вольтовой дуги появилась в XIX веке и ст…
ЧИТАТЬ ДАЛЕЕ
- Производство и характеристики двутавровой балки
…
ЧИТАТЬ ДАЛЕЕ
- Способы цинкования металла
Железо и сталь — это материал из которого изготовлен скелет совреме…
ЧИТАТЬ ДАЛЕЕ
- Сварные трубы – технология, применение, достоинства
ХХI век – это век трубопроводов.
Труб для нефте- и газотранспортных…
ЧИТАТЬ ДАЛЕЕ
- Сортамент металлопроката: основные виды, определения и ГОСТы
Сортамент металлопроката, выпускаемого современной промышленностью …
ЧИТАТЬ ДАЛЕЕ
- Швеллер — использование и нагрузка
Швеллер — это один из видов фасонного стального проката. В поперечн…
ЧИТАТЬ ДАЛЕЕ
- Назад
- Вперёд
Недостаточно прав для комментирования
Спасибо за обращение! Заявка отправлена.
Сделать заказ | Задать вопрос | Карта сайта | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Гнутый уголок – стальной профиль, изготавливаемый на профилегибочных
агрегатах из горячекатаной, холоднокатаной и холоднокатаной оцинкованной стали
углеродистых, качественных и низколегированных марок, в соответствии с ГОСТ
19771-93 и ГОСТ 19772-93.
Уголок гнутый равнополочный
Значения веса погонного метра в таблице указаны справочно – рассчитаны теоретически от номинальных размеров проката. В соответствии с требованиями ГОСТ, предельные отклонения по ширине полки не должны превышать 1,5-2 мм для обычного класса точности и 0,75-1,5 мм для проката высокой точности. Предельные отклонения по длине не должны превышать +40-80 мм в зависимости от класса точности. Уголок гнутый неравнополочныйГнутый неравнополочный профиль производится и поставляется под заказ. Равнополочные и неравнополочные гнутые уголки могут быть произведены под заказ со следующими начальными параметрами:
Особенности гнутых уголковГлавным отличием гнутого уголка от уголка горячекатаного является именно способ производства. Именно способ производства закладывает как положительные, так и отрицательные аспекты. Гнутые уголки производятся из стальной горячекатаной или холоднокатаной ленты на профилегибочных агрегатах без нагрева и изменения свойств исходного материала. Достоинства – возможность производства уголков с меньшей толщиной стенок, что уменьшает вес и удешевляет конструкцию. Возможность гибкой настройки оборудования и оперативного производства малых партий. Недостатки – прочность гнутого уголка значительно уступает горячекатаному даже при сопоставимой толщине стенки, что снижает эффективность и затрудняет использование гнутых профилей в производстве нагружаемых металлоконструкций. Приемка, транспортировка и хранение калиброванного кругаПриемка, хранение и транспортировка гнутых уголков осуществляется в соответствии с требованиями ГОСТ 7566. Хранение осуществляется на открытых или закрытых неотапливаемых площадках, не зависимо от марки стали. Транспортировка гнутых профилей осуществляется в открытых транспортных средствах. Приемка осуществляется по фактическому или теоретическому весу, указанному в сертификате производителя. ЦеныЦена на стальной гнутый профиль формируется специалистами нашей компании индивидуально, с учетом объема Вашего заказа, сроков выполнения и других его параметров. Просим Вас уточнять текущие цены и наличие интересующей продукции по телефону + 7(495) 669-29-10 или направляйте Ваш заказ. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
©s235group 2019 Металлопрокат, стальные трубы.
|
|
Уголок гнутый равнополочный по ГОСТ 19771–93
- 1.
Сортамент и масса 1 м проката
- 2. Предельные отклонения размеров и массы
- 3. Предельные отклонения по длине
Технические условия на гнутые равнополочные уголки регламентируются ГОСТ 19771–93. Данный стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.
По точности профилирования уголки подразделяют на:
- А — высокой точности;
- Б — повышенной;
- В — обычной.

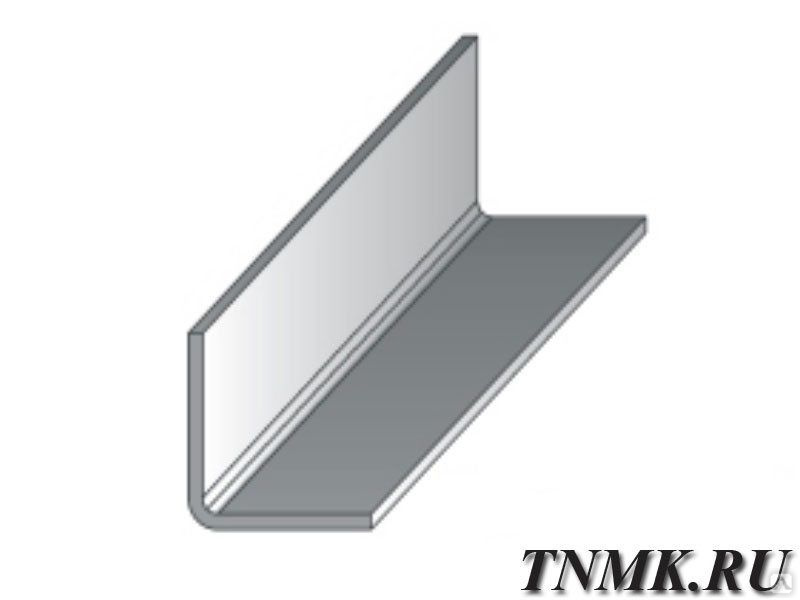

Рис. 1. Уголок гнутый равнополочный по ГОСТ 19771–93
Условные обозначения: b — ширина полки; S — толщина полки; R — радиус сопряжения.
Таблица 1. Размеры и масса уголков из углеродистой
кипящей и полуспокойной стали обыкновенного качества, углеродистой
качественной стали с временным сопротивлением разрыву не более 460 МПа
b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
36 | 3 | 4 | 1,569 | 637,2 |
40 | 2,5 | 3 | 1,485 | 673,3 |
40 | 3 | 4 | 1,758 | 568,9 |
50 | 3 | 4 | 2,229 | 448,7 |
50 | 4 | 6 | 2,907 | 344,0 |
60 | 3 | 4 | 2,700 | 370,4 |
60 | 4 | 6 | 3,535 | 282,9 |
70 | 4 | 6 | 4,163 | 240,2 |
80 | 3 | 4 | 3,642 | 274,6 |
80 | 4 | 6 | 4,791 | 208,7 |
80 | 5 | 7 | 5,924 | 168,8 |
80 | 6 | 9 | 7,011 | 142,6 |
80 | 7 | 9 | 8,113 | 123,3 |
100 | 4 | 6 | 6,047 | 165,4 |
100 | 5 | 7 | 7,494 | 133,4 |
100 | 6 | 9 | 8,895 | 112,4 |
100 | 7 | 9 | 10,31 | 96,99 |
120 | 5 | 7 | 9,064 | 110,3 |
120 | 6 | 9 | 10,78 | 92,77 |
Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали
b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
55 | 3 | 7 | 2,434 | 410,9 |
60 | 3 | 7 | 2,669 | 374,6 |
70 | 4 | 10 | 4,109 | 243,4 |
80 | 4 | 10 | 4,737 | 211,1 |
80 | 5 | 10 | 5,873 | 170,3 |
100 | 4 | 10 | 5,993 | 166,9 |
100 | 5 | 10 | 7,443 | 134,4 |
100 | 6 | 14 | 8,794 | 113,7 |
120 | 5 | 10 | 9,013 | 110,9 |
160 | 4 | 10 | 9,761 | 102,5 |
Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:
- мерной длины;
- мерной длины с немерной в количестве не более 7 % от массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 7 % от массы партии;
- немерной длины.
вернуться к содержанию
Таблица 3. Предельные отклонения по ширине полок, мм
Ширина полки, мм | Точность профилирования | |||
Высокая по толщине | Повышенная обычная | |||
До 2,5 | От 2,5 | |||
До 50 включ. | ±0,75 | ±1,00 | ±1,25 | ±1,50 |
От 50 до 100 включ. | ±1,00 | ±1,25 | ±1,50 | ±2,00 |
От 100 до 150 включ.![]() | ±1,25 | ±1,50 | ±2,00 | ±2,50 |
От 150 | ±1,50 | ±1,75 | ±2,50 | ±3,00 |
Предельные отклонения угла 90° не должны превышать:
- ± 1°30′ — для уголков с шириной полки до 80 мм;
- ± 1° — для уголков с шириной полки свыше 80 мм.
Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов не менее:
- для профилей высокой точности — 100 мм;
- для профилей повышенной точности — 150 мм;
- для профилей обычной точности — 300 мм.
вернуться к содержанию
Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм
Длина, L, м | Точность порезки | |
Высокая | Обычная | |
До 6 включ.![]() | +30 | +40 |
От 6 до 7 включ. | +40 | +30 |
От 7 | +(40+5•(L–7)) | +80 |
вернуться к содержанию
‹ Уголки по международным и зарубежным стандартам Вверх по содержанию Уголок гнутый неравнополочный по ГОСТ 19772–93 ›
Лист белой бумаги с загнутым углом роялти бесплатно вектор
Лист белой бумаги с загнутым углом роялти бесплатно вектор- лицензионные векторы
- угловые векторы
ЛицензияПодробнее
Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию. Тип лицензии определяет, как вы можете использовать этот образ.
Станд. | Расшир. | |
---|---|---|
Печатный/редакционный | ||
Графический дизайн | ||
Веб-дизайн | ||
Социальные сети | ||
Редактировать и изменить | ||
Многопользовательский | ||
Предметы перепродажи | ||
Печать по запросу |
Способы покупкиСравнить
Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69 Оплатить стандартные лицензии можно тремя способами. Цены составляют долларов США долларов США.
Оплата с помощью | Цена изображения |
---|---|
Плата за изображение $ 14,99 Одноразовый платеж | |
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р. | |
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц. |
Способы покупкиСравнить
Плата за изображение $ 39,99 Кредиты $ 30,00Существует два способа оплаты расширенных лицензий. Цены составляют долларов США долларов США.
Оплата с помощью | Стоимость изображения |
---|---|
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.![]() | |
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США). |
Дополнительные услугиПодробнее
Настроить изображение Доступно только с оплатой за изображение $ 85,00Нравится изображение, но нужны лишь некоторые модификации? Пусть наши талантливые художники сделают всю работу за вас!
Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.
Примеры
- Изменить текст
- Изменить цвета
- Изменение размера до новых размеров
- Включить логотип или символ
- Добавьте свою компанию или название компании
файлов включены
Загрузка сведений…
- Идентификатор изображения
- 1585623
- Цветовой режим
- RGB
- Художник
- талашоу
Лист бумаги с загнутым углом Royalty Free Vector Image
Лист бумаги с загнутым углом Royalty Free Vector ImageЛицензияПодробнее
Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.Тип лицензии определяет, как вы можете использовать этот образ.
Станд. | Расшир. | |
---|---|---|
Печатный/редакционный | ||
Графический дизайн | ||
Веб-дизайн | ||
Социальные сети | ||
Редактировать и изменить | ||
Многопользовательский | ||
Предметы перепродажи | ||
Печать по запросу |
Способы покупкиСравнить
Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69 Оплатить стандартные лицензии можно тремя способами. Цены составляют долларов США долларов США.
Оплата с помощью | Цена изображения |
---|---|
Плата за изображение $ 14,99 Одноразовый платеж | |
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р. | |
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц. |
Способы покупкиСравнить
Плата за изображение $ 39,99 Кредиты $ 30,00Существует два способа оплаты расширенных лицензий. Цены составляют долларов США долларов США.
Оплата с помощью | Стоимость изображения |
---|---|
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.![]() | |
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США). |
Дополнительные услугиПодробнее
Настроить изображение Доступно только с оплатой за изображение $ 85,00Нравится изображение, но нужны лишь некоторые модификации? Пусть наши талантливые художники сделают всю работу за вас!
Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.
Примеры
- Изменить текст
- Изменить цвета
- Изменение размера до новых размеров
- Включить логотип или символ
- Добавьте свою компанию или название компании
файлов включены
Загрузка сведений…
- Идентификатор изображения
- 14276185
- Цветовой режим
- RGB
- Художник
- ХоббитФут
Bent Corner Stock-Fotos und Bilder
- CREATIVE
- ОТ РЕДАКЦИИ
- VIDEOS
- Beste Übereinstimmung
- Neuestes
- Ältestes
- Am beliebtesten
Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum
- Lizenzfrei
- Lizenzpflichtig
- RF und RM
Lizenzfreie Kollektionen auswählen > Editorial-Kollektionen auswählen >
Bilder zum Einbetten
Durchstöbern Sie 58
изогнутый угол Фото и фотографии.
