Гофрированный лист – цена за лист и как выбрать качественный материал

alexxlab | 25.04.2020 | 0 | Разное

Содержание

как монтировать, размеры листа, оцинкованный, как крепить

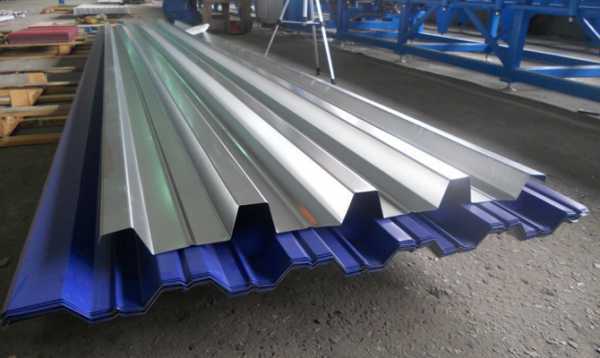

Профилированный лист (профнастил) — универсальный материал, изготовленный из горячеоцинкованной стали. У профнастила изогнутая поверхность с гребнями трапециевидной или волнообразной формы, отсюда второе название — гофролист.

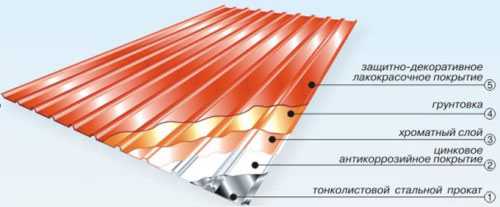

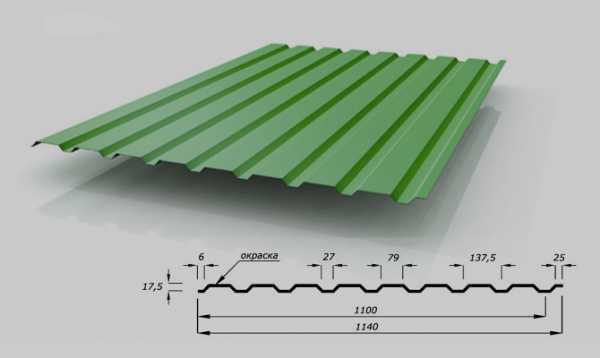

Стуктура профнастила.

Гофры придают листам жесткость, поэтому материал прочный, но в то же время легкий, благодаря малой толщине стали. Эти два трудно совместимых качества сделали профилированные листы очень популярными в строительстве. Из них возводят стены, перегородки, заборы, ограждения, устраивают опалубки, ими обшивают здания и подшивают потолки. Также широко применяют гофролисты для крыш как промышленных, так и частных строений.

Маркировка и характеристики гофролистов

Профнастил выпускают по ГОСТу, поэтому для него существует своя маркировка. Хотя есть компании, производящие его с некоторыми особенностями, придерживаясь только технических условий (ТУ). Но все же общее обозначение, по которому определяют характеристики данного материала, обязательно присутствуют.

Виды профнастила.

Для примера разберем гофролист марки НС35-1000-0,8. Буквенный код говорит о типе профнастила, в данном случае он универсальный, и для вертикальных, и для горизонтальных поверхностей. Также выпускают профилированные листы типов «С» и «Н». Первые относят к стеновым, вторые — к настилочным. Для кровель используют гофролисты с пометой «Н». Они прочные: усилены дополнительными ребрами жесткости, и у них имеются желобки для стока конденсата и талых вод. Тип «С» тоже подойдет для гидроизоляции крыши, но только у таких второстепенных строений с малой площадью, как, например, гаражи, хозблоки, частные бани, киоски.

Число 35 в маркировке указывает высоту гребня в миллиметрах. Чем она больше, тем гофрированный лист прочнее. Для любой крыши подходит высота от 20 мм. Хотя можно использовать и меньшую, если обрешетка сделана сплошной, наклон круче 25°, а зимы не снежные. Число 1000 — полезная ширина профилированного листа, опять же в миллиметрах. То есть эта та часть, на которую непосредственно будет падать снег и капать дождь. Общая же ширина, или монтажная, больше на 150 мм. Последняя цифра 0,8 — это толщина листа в миллиметрах. Ее минимум у гофролистов — 0,4 мм. Для кровли лучше выбирать не меньше 0,6 мм.

Положительные качества гофролиста

Профилированный лист стал массово применяться для кровель, потому что наряду с надежностью он еще и эстетически привлекателен. По внешнему виду его можно сравнить с металлочерепицей, разве что у последней имеются декоративные поперечные волны. Гофрированные листы также красят во множество цветов и применяют рисунки под дерево, поэтому крыши из них весьма красивые.

У кровельных профнастилов двойная защита — цинк и полимерный состав. Цинкование производят горячим способом, так что покрытие не отваливается и не облетает со временем. На цинк наносят полимер, это может быть поливинилхлоридный пластизоль, пурал, полиэстер, ПВДФ. Защищенный таким образом металл служит до 50 лет при перепадах температур от .50°C до +120°C.

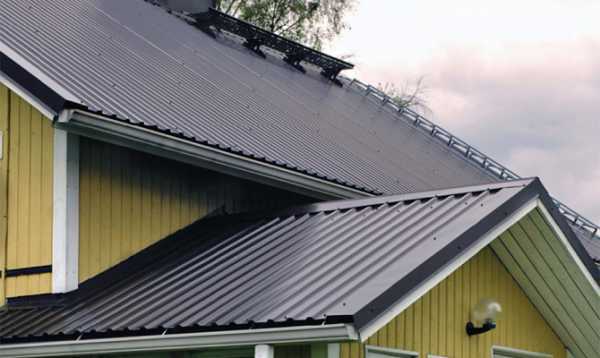

Монтаж гофролиста на крыши

Порядок укладки листов профнастила.

Профнастилы привлекательны тем, что их монтаж чрезвычайно прост. Его с легкостью выполняют непрофессионалы, нисколько не задумываясь, как закрепить гофролист на крыше. К тому же профилированные листы выпускают под заказ различной длины — от 0,5 до 12 м. Стандартная же длина листов — 6 и 12 м, что позволяет их крепить сразу на весь скат без лишних стыков.

Для крепления используют кровельные саморезы с гидроизоляционными прокладками. Чтобы крепеж на крыше не выделялся, его берут одинакового цвета с листами. Вкручивают саморезы не в гребни, а между ними, где гофролист прилегает к обрешетке. В нижней и верхней части ската рекомендуется крепить в каждую волну, чтобы порывами ветра не оторвало кровлю.

Отступая от нижнего крепления вверх на полметра, закручивают следующий ряд саморезов, теперь через волну. Затем опять отступают полметра и закрепляют уже в те волны, которые до этого были без саморезов. Получается крепление в шахматном порядке. Так продолжают до конька. Если все же стыка не удалось избежать, то нахлест верхнего листа на нижний делают не менее 10 см. Под стыком обязательно должна находиться обрешетка, чтобы было куда крепить.

Стоит воздержаться от резки гофролистов болгаркой, иначе защитное покрытие разрушится от высокой температуры и падающих на него искр, что в будущем приведет к появлению очагов коррозии. Режут материал электроножницами, электролобзиком, ножовкой или ножницами по металлу. На места срезов и случайных повреждений полимерного покрытия наносят специальную ремонтную эмаль из баллончика.

Монтаж кровли из гофролистов несложен еще и потому, что производители выпускают к ним все нужные комплектующие: коньки, планки, ендовы, водостоки, водоотливы, снегозадержатели и т.п. Поэтому что-то выдумывать самому не приходится, достаточно лишь все собрать на крыше вместе как конструктор.

kryshikrovli.ru

Лист гофрированный металлический


Гофрированный оцинкованный лист: описание и характеристики гофролиста

Оцинкованный гофролист — это холодногнутый листовой профиль с волнообразными гофрами. Сегодня гофрированный оцинкованный лист считается одним из наиболее распространенных материалов покрытия кровли, имеющий следующие преимущества: высокая жесткость, надежность, легкость и более низкая цена по сравнению с металлической черепицей или профнастилом. Гофрированный лист долговечен, удобен в монтаже и транспортировке, отличается низкими расходами на эксплуатацию.

Благодаря своей особой форме он предотвращает попадание в помещение влаги. Данный стройматериал изготавливается из оцинкованной стали или стали с полимерным покрытием. Как правило, гофрированный лист монтируется с помощью гвоздей, шурупов и саморезов. Срок службы — до 50 лет.

Кровельный материал современности

Гофрированный лист активно используется для постройки быстровозводимых конструкций и зданий, их облицовки, обустройства кровли и разных ограждений. Изготавливается холодной прокаткой из оцинкованной рулонной стали на специальном оборудовании.

Готовые изделия — это материал с трапециевидным профилем или профилем в виде волны, на который наносятся дополнительно защитные и декоративные покрытия. Защитный слой листа из холоднокатаного проката делается из полимерных составов выполняющих эстетическую функцию и предотвращающих образование коррозии при эксплуатации.

Чаще используются следующие полимерные покрытия:

  • РЕ — полиэфирные.
  • PVDF — поливинилденфторидные.
  • PVC — пластизолевые (ПВХ).
  • PUR — полиуретановые.

Листы без дополнительного слоя тоже применяются довольно часто. Более востребованы оцинкованные изделия трапециевидного профиля. Волновые листы чаще покупают граждане, а не строительные организации, для обустройства крыш частных домостроений.

Оцинкованный профлист используется для кровельных работ на гражданских, промышленных и жилищных объектах и для решения других задач:

  • Производство сэндвич-панелей.
  • В качестве несъемной опалубки при железобетонных работах.
  • В роли плит перекрытия в промышленных строениях.
  • Возведение оград в частном секторе и заборов на промышленных предприятиях.
  • Изготовление МАФ.

Основные достоинства гофролиста

Оцинкованные кровельные гофрированные листы не просто стали лидерами рейтинга разных потребителей. Среди главных плюсов выделим следующие:

  • Сравнительно малая цена.
  • Высокая жесткость (250 кг/с м²) при небольшой толщине (во время работ достаточно сделать для кровли разряженную обрешетку).
  • Широкий выбор покрытий из полимеров и разнообразие оттенков.
  • Быстрый и относительно простой монтаж (но самостоятельно выполнять его не рекомендуется).
  • Небольшой вес 1 м² листа.
  • Сохранение высокого уровня потребительских параметров минимум 50 лет. Многие производители гарантируют 75 лет службы.

Недостатком оцинкованных материалов можно считать высокую их звукопроводимость, которую, однако, нетрудно и недорого снизить путем добавочной звукоизоляции кровли. Минус и в неэкономном расходе листа, когда осуществляется монтаж сложной по конфигурации крыши. Этот недостаток устраняется путем применения листов меньшей площади.

Виды и размеры изделий

Немаловажно разбираться в маркировке профилированного листа. Есть три вида изделий:

  • С — стеновой, предназначенный для отделки стен, устройства перегородок, строительства заборов.
  • Н — несущий кровельный материал.
  • НС — комбинированный лист для любых работ, указанных выше.

Формально оцинкованные гофролисты выпускаются согласно стандарту ГОСТ 24045–94 . Но на фирмах-изготовителях соблюдаются собственные технические условия. В связи с этим каждый производитель имеет в ассортименте изделия нестандартных размеров, что расширяет возможности в части выбора.

Возьмем, к примеру, лист НС 44−1000 0,8.Н. Расшифровываем:

  • НС — допускается применение для ограждений и кровельных работ.
  • Ширина листа — 1000 мм.
  • Высота профиля — 44 мм.
  • Толщина оцинковки — 0,8 мм.

Особенности монтажа

Грамотная работа с изделиями при обустройстве крыши предполагает умение подобрать верный вариант. Шаг при определенной высоте волны следующий:

  • До 5 м при 75 мм.
  • До 3 м при 57,6 мм.
  • 2 м при 44 мм.
  • 1,5 м при 35 мм.
  • 0,8 м, когда высота 18−21 мм.
  • до 30 см при интервале 8−15 мм.

Перед монтажом на кровлю оценивается геометрия скатов крыши. Важно, чтоб углы были прямыми. Замеряется скат по диагоналям. Когда величины углов идентичные, можно начинать работу. Если прямых углов нет, карнизы и свесы на фронтонах будут неправильными, а расход листов повысится.

Во избежание этих проблем на крышах с уклоном выдерживаются следующие показатели нахлеста:

  • 10 см для скатов с уклоном 30−35°.
  • 15 см для уклонов 15−30°.
  • 20 см и более для уклонов меньше 15°.

Перед укладкой листов на обрешетку стелется гидро- и пароизоляционный слой. Монтаж рекомендуется начинать с левого или правого нижнего угла. Нахлест делается с подветренной стороны.

Крепление осуществляется специальными саморезами (с резиновой прокладкой), идентичными цветом раскраске гофролиста. Крепежные элементы ввинчиваются вертикально (если пойдут наискось, на покрытии будет отверстие).

На квадратный метр обрабатываемой поверхности крыши уходит обычно не больше пяти саморезов: с шагом 30−40 см. Они ввинчиваются в районе карниза, 50−60 см — в верхней части ската, 30−50 см — в вертикальном нахлесте.

Крепежные элементы для низа и верха волны могут быть разной длины.

tokar.guru

Гофролист – универсальный материал для всех видов строительных работ

Гофролист представляет собой изделие, имеющее в сечении непрерывно-волнообразный профиль и предназначенный в основном для строительных работ. Своим внешним видом он напоминает шифер. За это его нередко называют еврошифером, но к Европе он никакого отношения не имеет. Гофролист производили еще в Советском Союзе.

Непрерывно-волнообразный профиль для строительных работ

Промышленностью еще выпускается одноименная продукция, но с трапециевидными или прямоугольными гофрами, между которыми есть определенное расстояние. Эти изделия имеют либо более широкий спектр применения, либо специфичный узконаправленный. В частности, производятся листы толщиной 2–5 мм с трапециевидными гофрами, предназначенные для использования в судостроении.

Волнистый гофролист выпускается толщиной 0,3–0,7 мм со следующими стандартными размерами:

  • длиной 2000 или 2500 мм;
  • шириной 920 или 1150 мм при полезной ширине 880 или 1080 мм соответственно;
  • высота волны – 17 мм.

Выпуск волнистых гофролистов

Таким образом, существуют 4 стандартных типоразмера. Могут изготавливаться листы и с другими характеристиками: на стандартизированном оборудовании – под заказ с иными габаритами; при наличии нестандартного или дополнительного, в том числе самодельного, оснащения – еще и с другой волной.

Производство гофролиста мало чем отличается от процесса изготовления профилированного профнастила, профлиста. Используется то же сырье: оцинкованная холоднокатаная рулонная или листовая сталь либо она же, но еще и с дополнительным полимерным покрытием. Технология изготовления тоже идентична – холоднокатаным способом. Плоский лист протягивается через прокатный стан, на котором без его нагрева с помощью профилегибочных валков или оснастки ему придается заданная форма сечения. Отличие именно в приспособлениях, изгибающих заготовку. В этом плане устройство оборудования для получения волны (а значит, гофролиста) немного проще и сам процесс гибки происходит легче и быстрее. Соответственно, и его изготовление обходится дешевле.

Понятное дело, формой гофр и тем, что они непрерывно переходят одна в другую. Но отсюда вытекают главные отличия, известные в основном специалистам. У гофрированных листов нет разделения по назначению применения – их выпускают только одного типа. Если сравнивать со стеновым профлистом (марки С), имеющем схожую или меньшую высоту профилей, то гофролист окажется тяжелее за счет того, что волны расположены вдоль ширины непрерывно, в отличие от трапеций профнастила. В то же время благодаря этой же особенности гофрированное изделие значительно прочнее, а еще и в силу того, что профиль в виде волны способен выдерживать более высокую нагрузку, чем в форме трапеции.

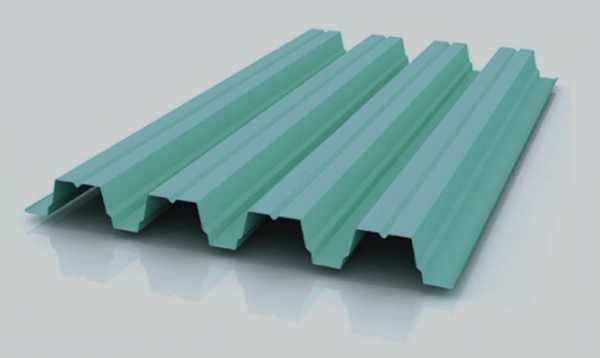

Стеновой профлист марки С

Чтобы смонтировать, к примеру, кровлю из стенового профнастила, не уступающую по надежности выполненной из гофролиста, придется взять материал с более высоким профилем. А у него вес будет уже больше, чем у гофрированного изделия.

Если сравнивать с кровельными профлистами (марки Н) и универсальными (НС), то они все по прочности значительно превосходят гофролисты. Так на то у них и профиль не простой трапециевидный, а со специальными увеличивающими жесткость вогнутостями и/или выпуклостями, да и расположен он вдоль ширины тоже непрерывно. Результат всего этого – гораздо больший вес, чем у гофролистов. А где больше масса, там выше цена за материал.

Кровельный профлист марки Н

Профлист больше ориентирован на крупномасштабное строительство и применение в промышленных целях. Поэтому у него и идет разделение по назначению: одни виды – стеновые (С), для малых нагрузок, в первую очередь применяются при облицовке зданий и возведении заборов; другие – НС и Н, для средних и высоких, их можно использовать практически для чего угодно, включая создание крыш больших площадей и даже несущих конструкций на промышленных объектах.

Гофролист – универсальный материал, ориентированный на декоративный аспект либо применение в сочетании с различными легкими конструкциями. Он прекрасно подойдет для облицовки стен и потолка небольших строений и помещений, а также возведения заборов как на фото и тому подобного. Для крыши гофролист даже предпочтительнее, чем профнастил. Его волнистая, без углов и складок, поверхность в меньшей степени задерживает воду, снег, мусор и легче от них освобождается.

Когда используют гофролист для крыши, монтаж его надо выполнять так же, как и крепление профлиста. Облицовка им аналогична, опять же, тому, как обшить профлистом. И возведение заборов сродни использованию этого материала.

Гофролисты для устройства крыши

Но при этом у гофролиста помимо меньшей цены и веса, способствующего более простому, легкому и быстрому монтажу, есть еще преимущества перед профнастилом, обусловленные небольшой массой:

  • нет специальных требований к обрешетке – ее опорные элементы (доски или другой материал) можно укладывать на любом расстоянии, но не дальше 500–600 мм друг от друга;
  • несущие конструкции могут быть значительно легче, чем при использовании профлиста.

tutmet.ru

Использование гофрированного листа в строительстве

Гофролист широко применяется в строительной отрасли. Этот универсальный и качественный материал нашел свое использование в разных направлениях. Многие его путают с профлистом. Но это на самом деле два разных строительных материала. Только изучив технические характеристики гофролиста, становится это очевидно.

Изготовление листового гофрированного металла

Гофрированный лист – это изделие с волнообразным профилем. Его используют в разных строительных работах. По внешнему виду он очень похож на обычный шифер. Именно поэтому многие его именуют как еврошифер. Но стоит заметить, что к Европе он отношения не имеет. Гофрированный лист производился в далеком Советском Союзе.

Также гофрированный лист может иметь прямоугольные гофры. Производители в широком ассортименте выпускают такой вид строительного материала. Эти специфические изделия имеют узкий спектр применения. Так, к примеру, производители изготавливают гофрированные листы с трапециевидными гофрами исключительно для судостроения.

Волнистый гофрированный лист имеет толщину от 0,3 до 0,7 мм. Его размеры:

  • длина изделия составляет 2000 мм и 2500 мм;
  • ширина 920 мм и 1120 мм;
  • высота волны 17 мм.

Существует четыре типа гофрированного листа, которые производятся по стандартным размерам. Также производитель может изготавливать строительные материалы по другим параметрам по индивидуальному заказу. Для этого необходимо иметь специальное оборудование.

Технология производства гофрированного листа практически такая же, как и для профлиста. При изготовлении применяется оцинкованная сталь холодного катания рулонного типа. Также можно использовать и листовую сталь со специальным полимерным покрытием, которое препятствует коррозийным процессам. Гофролисты производятся холодным катанием. Плоский стальной лист обрабатывается на специальном станке. Не нагревается, а протягивается через профилегибочные валы. С их помощью и образуется необходимая форма сечения. Отличия заключаются именно в способе обработки листа стали. Процесс получения специальной формы гофрированного листа намного проще. Также он отличается быстротой и, конечно же, стоимостью.

Главные отличия похожих друг на друга строительных материалов

Гофрированный и профильный лист разнятся один от другого в первую очередь изгибом гофр. Но заметить это отличие под силу только настоящим мастерам. Существует только один вид гофролиста, поэтому он и не делится по предназначению. Такой материал очень схож по внешнему виду с профильным листом марки С. Отличаются они высотой профилей и весом. У гофролиста волны идут непрерывно, чего не скажешь о профнастиле. Благодаря своему свойству и волнам гофрированный лист считается более прочным. А это означает, что он может выдерживать большую нагрузку. Так, к примеру, если сделать кровельные работы и использовать такой же прочный профнастил, как гофролист, то вес самой кровли значительно увеличится. Это и является главным отличием.

Кровельные настилы, которые производятся специально для таких целей, имеют марку Н или СН. Они отличаются прочностью, которая обеспечивается за счет технологии производства, а именно специальными выпуклостями. Такой профнастил, естественно, прочнее, чем гофрированный лист. Но вес такого материала значительно больше, чем у гофролиста. Кроме веса, больше и стоимость.

Именно поэтому профлисты применяются при большом строительстве или же на производстве. Эти стройматериалы делятся на два вида. Это стеновые марки С. Они не выдерживают больших нагрузок и зачастую применяются для строительства заборов и облицовки стен. Другой вид профлистов имеет марку Н и НС. Такие материалы прочные и пригодны для любых целей в промышленных масштабах.

Гофрированный лист считается универсальным строительным материалом, который легко декорирует здание. Применяется в различных легких конструкциях. Он идеален для облицовки стен здания и возведения заборов. Такой материал идеален для крыши. Выглядит он очень красиво, а его прочность впечатляет. Технические характеристики позволяют гофролисту не задерживать влагу, снег и грязь.

Способы крепления гофрированных листов, его достоинства

Крепление гофрированных листов при монтаже крыши происходит аналогично профнастилу. Так же осуществляется и монтаж заборов и ограждений, а также облицовка стен.

Достоинствами этого современного строительного материала являются его вес, а именно легкость и стоимость. Также не последнюю роль играет и простота крепления гофрированного листа.

Комментарии

ros-met.com

АО КТЦ Металлоконструкция – комплексные решения для инфраструктурных проектов

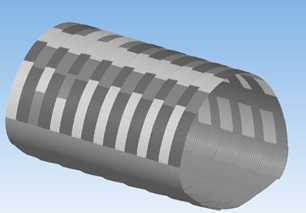

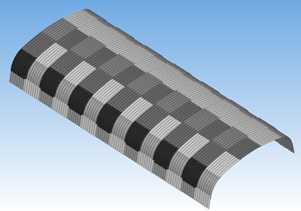

Схемы сборки гофротруб

АО «КТЦ «Металлоконструкция» производит металлические гофрированные листы (ЛМГ) и сборные металлические гофрированные конструкции из них (СМГК и СМГТ).

Практика применения в строительстве листа стали волнистой формы ЛМГ — более легкого и прочного в сравнении с обычным — доказывает перспективность использования СМГК.

Металлические гофроконструкции МГК

Конструкция, собранная из металлических структурных элементов (листов), имеющая замкнутый или открытый снизу контур, предназначенная для:

  • – Транспортных сооружений – мостов, водопроводных труб, путепроводов, пешеходных и иных переходов, подпорных стен.
  • – Сооружений инженерной инфраструктуры градостроительства – ливневой канализации, дренажа, проходных каналов для коммуникаций, тоннелей, подземных переходов.

На уникальном оборудовании, которое установлено на КТЦ Металлоконструкция, из листа стали сначала изготавливаются ЛМГ, затем листам с помощью прокатно-гибочных станов придается необходимый радиус (в соответствии с проектом и типом требуемой конструкции). Как правило, перед отгрузкой покупателю все конструкции проходят контрольную сборку в цехе.

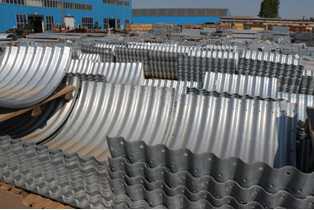

Лист металлический гофрированный ЛМГ

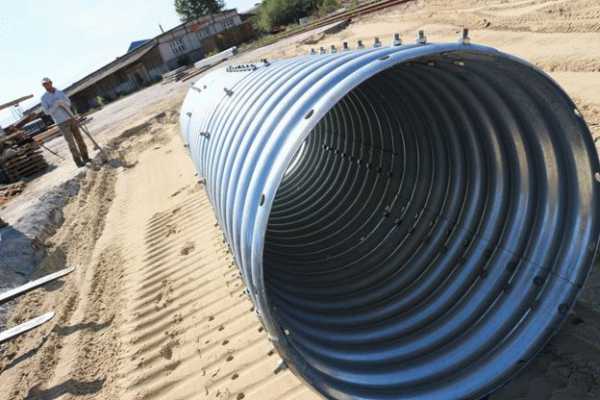

Металлическая гофрированная труба (МГТ)

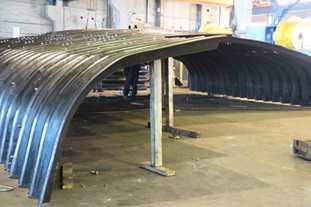

Сборные металлические гофрированные конструкции

КТЦ «Металлоконструкция» производит ЛМГ и МГК различных параметров – 130х32,5 мм, 150х50 мм, 200х55 мм, 381х142 мм – в соответствии с собственными стандартами (первое число обозначает длину волны, второе – высоту волны):

  • – ТУ 5264-002-05765820-2014. Элементы конструкций из гофрированного металла для инженерных сооружений
  • – СТО 05765820-004-2014 Сборные металлические гофрированные трубы КТЦ СМГТ 130х32,5мм
  • – СТО 05765820-003-2014 Сборные металлические гофрированные конструкции КТЦ СМГК 150х50мм
  • – СТО 05765820-001-2014 Сборные металлические гофрированные конструкции КТЦ СМГК 381х142 мм

На всю продукцию имеются сертификаты, включая сертификаты Газпромсерта:

Металлические гофрированные конструкции применяются в соответствии с типовыми проектами 3.501.3-183-01, 3.501.3-185-03, а также ВСН 176-78 и индивидуальными проектами.

АНТИКОРРОЗИЙНАЯ ЗАЩИТА ЛМГ, СМГТ и СМГК

Антикоррозийное защитное покрытие производимых ЛМГ, а также сборных гофрированных труб (СМГТ) и конструкций других прогрессивных форм (СМГК) из них осуществляется:

  • – Полимеры
  • – Битумсодержащие составы
  • – Горячий цинк

Изолирующий антикоррозионный слой цинка или алюминия, нанесенный на СМГТ, может быть дополнительно усилен полимерными покрытиями или различными битумосодержащими составами.

Цинковое покрытие наносится в собственной ванне горячего цинкования (параметры ванны 13м х1,6мх3м, производственная мощность – до 300 тонн в сутки). Толщина антикоррозийного покрытия — не менее 80 мкм.

ГОФР 130х32,5 мм

Из листов с гофром 130х32,5 изготавливают только конструкции круглого сечения (трубы СМГТ), минимальный диаметр которых составляет от 1 метра, максимальный – 3,5 м, минимальная толщина листа стали – 2,5 мм, максимальная – 4 мм, полезная ширина листа – 910 и 1170 мм.

Для труб с диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия 2, 2,5 метра, 3 и 3,5 метра применяются оголовочные части со срезанным по откосу насыпи торцом.

ГОФР 150х50 мм

Металлические гофрированные трубы с гофром 150х50 изготавливаются с минимальным диаметром 1 метр, максимальный диаметр составляет 8 метров, минимальная толщина листа 2,5 мм, максимальная толщина листа – 7мм.

Лист с гофром 150х50 имеет только один размер полезной ширины = 1050мм. Помимо сборных труб из листов ЛМГ с гофром 150х50 мм изготавливаются конструкции различных типов сечений:

Полицентрические:

Овальные:

Арочные:

Конструкция оголовочной части трубы

Для труб диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия от 2,5 до 8 метров включительно применяются оголовочные части со срезанным по откосу насыпи торцом.

ОКАЙМЛЯЮЩИЕ УГОЛКИ

Окаймляющие уголки служат для придания жёсткости торцам трубы. Устанавливаются окаймляющие уголки по всей длине окружности и только на трубы из гофра 130х32,5 мм диаметром от 1 до 2 метров. На торцевые части труб из гофра 150х50 окаймляющие уголки не устанавливаются, так как трубы с гофром 150х50 имеют достаточную жесткость.

ПРОТИВОФИЛЬТРАЦИОННЫЕ ЭКРАНЫ

Противофильтрационные экраны служат для предотвращения протекания грунтовых вод под тело трубы и размывания грунта, что может привести к разрушению дороги и трубы. Так как экраны не несут никаких силовых нагрузок, изготавливают их из гофрированных листов толщиной 2,5 и 3 мм гофром 130х32,5 мм без придания листам радиуса. Сборка производится с помощью сферических болтов М16.

Крепление противофильтрационного экрана к трубе происходит с помощью уголков противофильтрационного экрана.

Противофильтрационные экраны по своей конструктивности очень разнообразны. Каждый заказчик свои размеры экрана по ширине и высоте, толщине листа и т.д. – в зависимости от проекта. Поэтому каждый противофильтрационный экран необходимо рассматривать в индивидуальном порядке, что приводит к индивидуальной маркировке.

ГОФР 381х142 мм

Из гофрированных листов с гофром 381х142мм изготавливаются сборные металлические гофрированные конструкции различной модификации:

Большие полицентрические гофрированные

Коробчатые

Радиусные арочные

Радиусные замкнутые

Средние полицентрические

ИЗГОТОВЛЕНИЕ НЕТИПОВЫХ СБОРНЫХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Для расчета конструкций, не предусмотренных типовыми проектами и собственными техническими условиями КТЦ Металлоконструкция, проводится силовой расчет силами конструкторов технического отдела предприятия на основании следующих параметров:

  • 1 — Высота насыпи.
  • 2 — Геология под трубой.
  • 3 — Гидравлические и геологические изыскания.
  • 4 — Конструкция зем. полотна.
  • 5 — Конструкция дорожной одежды.
  • 6 — Динамические нагрузки на дорогу либо категория дороги.
  • 7 — Месторасположения трубы.

ПРЕИМУЩЕСТВА СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Основными преимуществами МГК являются:

  • – Снижение сроков строительства и трудозатрат на возведение искусственного сооружения;
  • – Сокращение сроков проектирования благодаря меньшему количеству деталей, чертежей и расчетов для стандартного применения конструкций;
  • – Благодаря малому весу, гофрированные листы могут быть легко доставлены к месту монтажа на удаленных площадках;
  • – Простые и быстрые монтажные работы;
  • – Возможность проводить сборку при любых температурах;
  • – Возможность проводить сборку без остановки дорожного движения;
  • – Возможность проводить сборку частично или полностью предварительно собранных конструкций;
  • – Возможность использования конструкций не только для возведения новых, но и для усиления и реконструкции существующих конструкций.

С применением металлических гофрированных конструкций могут изготавливаться значительные по размерам пролеты (до 25 м). Высокая степень надежности МГК сочетается с их экономичностью. Монтаж гофроконструкций занимает мало времени. Поскольку сбор МГК осуществляется на объектах, это облегчает их транспортировку и практически снимает проблему складирования. Для сборки и монтажа гофроконструкций не требуется тяжелая строительная техника, все работы могут проводиться практически в режиме ручной сборки.

Если сравнивать гофрированные конструкции с железобетонными, можно отметить, что на сборку МГК уходит в 3-5 раз меньше времени. При этом затраты сокращаются до 25 %. Практика показала, что применение гофроконструкций вместо железобетонных позволяет экономить от 15 до 20 % бюджета объекта.

Гофроконструкции (в т.ч. и гофротрубы) применяют в любых, даже самых суровых или самых жарких климатических условиях, поскольку понятие физического износа у МГК практически отсутствует. При минимальной толщине металла, из которого изготовлена МГК, ее гибкость и стойкость усиливается грунтом засыпки.

Все это позволяет свести к минимуму затраты на обслуживание объектов, на которых применяются МГК. Срок службы гофроконструкций достигает 100 лет. А при необходимости они могут демонтироваться с возможностью повторного применения.

НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

В настоящее время можно выделить следующие направления использования сборных металлических гофрированных конструкций:

  • – строительство водопропускных сооружений
  • – строительство защитных сооружений
  • – строительство инженерных сооружений
  • – строительство промышленных и транспортных объектов.

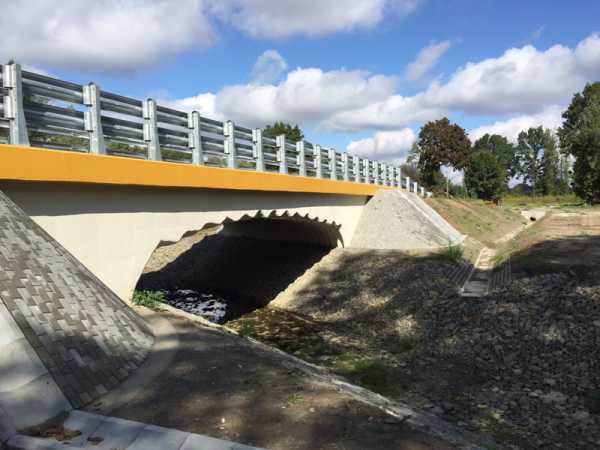

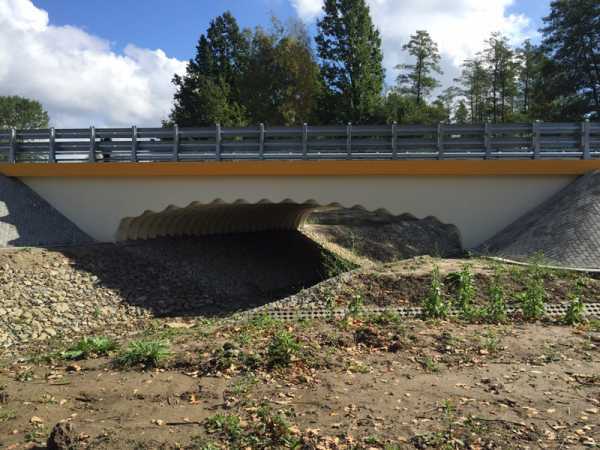

В России наибольшее распространение МГК получили при строительстве малых искусственных сооружений (ИССО) в транспортном строительстве.

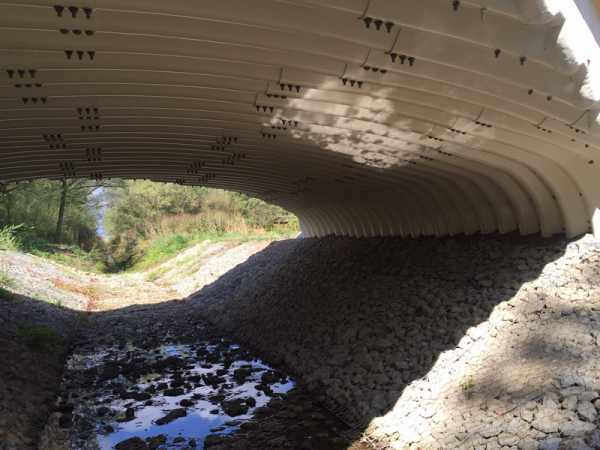

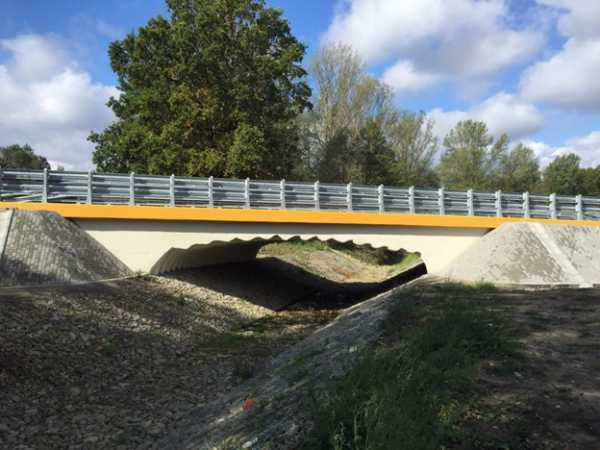

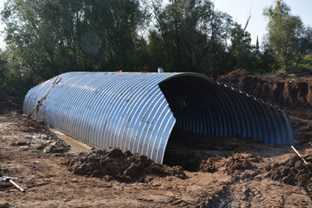

Из изогнутых по радиусу стальных листов собираются трубы или арки, которые засыпаются грунтом. Металлическая оболочка в виде гофрированного листа работает совместно с грунтом, который принимает часть нагрузки (сжимающие усилия).

На заводе АО «КТЦ «Металлоконструкция» изготовление металлических гофрированных конструкций (МГК) ведется на 3-х производственных линиях, оснащенных современным оборудованием иностранного производства.

УНИВЕРСАЛЬНОСТЬ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРОКОНСТРУКЦИЙ

Универсальность гофроконструкций позволяет использовать их не только для строительства водопропускных сооружений на автомобильных и железных дорогах, но также для строительства путепроводов, скотопрогонов, пешеходных и транспортных тоннелей, лавинозащитных галерей.

В городах и на промышленных площадках МГК (гофротрубы) используются для сооружения дренажей, ливневых канализаций, создания проходных коммуникационных каналов, благоустройства территорий, защиты объектов от подтопления, регулирования водного потока, в качестве берегоукрепительных и защитных сооружений.

КАЧЕСТВО И СКОРОСТЬ ПРОИЗВОДСТВА ГОФРОТРУБ

Высокое качество производимых КТЦ Металлоконструкция сборных ЛМГ, СМГТ и СМГК достигается за счет применения современного оборудования, профессиональных кадров, строгого контроля качества.

Широкая сеть филиалов и складов Комплексного технического центра «Металлоконструкция» в Ульяновске, Москве, Санкт-Петербурге, Ростове-на-Дону, Краснодаре, Крыму, Воронеже, Екатеринбурге, Сургуте, Новосибирске, Иркутске, Хабаровске, Якутске позволяют оперативно удовлетворять потребности партнеров компании и доставлять гофрированные конструкции в короткие сроки.

Посмотрите другие виды продукции:
  • Дорожные ограждения
  • Дорожные катафоты

ktc.ru

www.doka-metal.ru

Гофрированный лист – Большая Энциклопедия Нефти и Газа, статья, страница 1

Гофрированный лист

Cтраница 1


Гофрированный лист фиксируют на металлических шпильках, выступающих на поверхности плиты. Укладка производится с таким расчетом, чтобы гребни гофра касались шпилек. Следующий лист складывается на первый таким образом, чтобы гребни гофр а второго листа совпадали с углублениями между гребнями гофра нижнего листа. Кромки листов должны точно совпадать друг с другом.  [2]

Гофрированные листы из стеклопластика менее жестки, чем волнистые листы из асбоцемента, стали или алюминиевого сплава, поэтому к их монтажу и методам крепления к элементам каркаса предъявляют повышенные требования.  [3]

Гофрированные листы рассчитывают по обычным формулам сопротивления материалов как двухопорные или неразрезные балки с недеформируемым контуром. Расчетные характеристики и соответствующие коэффициенты условий работы стеклопластика принимают по табл. 8.5. Предельные прогибы изгибаемых гофрированных листов зависят от величины пролета: при пролете до 1 5 м прогиб должен быть не более 1 / 75 пролета, при пролете до 3 м – не более 1 / 125 пролета.  [5]

Гофрированные листы ( рулоны) толщиной 0 5 мм применяют для обшивки оборудования и вертикальных трубопроводов диаметром не менее 325 мм. Листы накладывают та-к, чтобы гофры располагались вдоль оборудования. Монтаж листов производят внахлестку. Гофры последующего пояса обязательно должны совпадать с гофрами предыдущего.  [6]

Гофрированные листы укладывают в пачки, обертывают бумагой и вкладывают в шпредированные мешки. В одном мешке должны находиться листы одного габаритного размера.  [7]

Гофрированные листы рассчитывают на изгиб как балки.  [9]

Гофрированные листы, перегородки и боковые крепления собирают вручную, надежно стягивают с помощью зажимного устройства и затем в ванне с расплавленной солью или в вакуумной печи запаивают твердым припоем. В результате получается жесткая конструкция с предельно высокой теплообменной поверхностью на единицу объема. Однако эти элементы теплообменника изготовляются ограниченных размеров обычно из алюминия, и их нельзя механически очищать. Наиболее часто они применяются в криогенных технологических процессах, таких, как производство сжиженного природного газа, очистка водорода, получение гелия и сжиженных газов.  [11]

Полученные гофрированные листы покрывают склеивающей смолой и укладывают в пакеты ( рьс.  [13]

Затем гофрированный лист укладывают на плиту и фиксируют на металлических шпильках, выступающих на поверхности плиты. Гребни гофра должны касаться шпилек. Следующий лист накладывают на первый так, чтобы гребни гофра совпадали с углублениями между гребнями гофра нижнего листа.  [15]

Страницы:      1    2    3    4    5    6

www.ngpedia.ru

Гофрированный лист



Изобретение относится к строительству и может быть использовано в качестве лицевых панелей подвесных потолков акустических звукорассеивающих конструкций. Цель изобретения – повышение жесткости и звукорассеивающих качеств, снижение материалоемкости и трудоемкости монтажа. В гофрированном листе зигзагообразные ряды из прямоугольных пластин 1 чередуются с рядами из параллеграмматических или цилиндрических пластин 4. Каждый из рядов 2 образован параллельными центральной и краевыми трапецеидальными или цилиндрическими пластинами 6,7, нечетным числом пластин, наклонных друг к другу со встречной ориентацией ребер. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (su 4 E 04 С 2/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4346506/23-33 (22) 21. 12.87 (46) 23.12.89. Бюп. № 47 (71) Свердловский архитектурный институт (72) А.В.Коротис и В.И.Знаменский (53) 69 1 -4 1 7 .2 (088 .8) (56) Патент США № 3509008, кл. 428-179, 1970.

Заявка Великобритании № 1577084, кл. E 04 С 2/32, 1980.

Авторское свидетельство СССР

¹ 975961, кл. Е 04 С 2/24, 1982, (54) ГОФРИРОВАННЫЙ ЛИСТ (57) Изобретение относится к строительству и может быть использовано

„„SU„„1 30714 А1

2 в качестве лицевых панелей подвесных потолков акустических звукорассеивающих конструкций. Цель изобретения повышение жесткости и звукорассеивающих качеств, снижение материалоемкости и трудоемкости монтажа. В гофрированном листе зигзагообразные ряды из прямоугольных пластин 1 чередуются с рядами из параллелограмматических или цилиндрических пластин

4. Каждый из рядов 2 образован параллельными центральной и краевыми трапецеидальными или цилиндрическими пластинами 6,7, нечетным числом пластин, наклонных друг к другу со встречной ориентацией ребер. 4 ил.

1530714

Изобретение относится к строительству и может быть использовано при оборудовании гражданских и промышленных зданий и сооружений в качестве лицевых панелей подвесных потолков, ветроотбойных щитов, акустических эвукорассеивающих конструкций.

Целью изобретения является повышение жесткости и эвукорассеивающих качеств, а также снижение материалоемкости и трудоемкости монтажа.

На фиг ° 1 показан лист с цилиндрическими центральными и краевыми трапецеидальными пластинами, общий вид1 на фиг.2 — гофрированный лист с цилиндрическими пластинами, сбщий вид; на фиг.3 — развертки гофрированного листа с плосKHMi и цилиндрическими пластинами; на фиг.4 — гофрированный лист с вертикальными краевыми участками, продолы ый профиль.

Гофрированный лист состоит из зигзагообразных рядов 1 и 2, образованных пластинами 3 и 4 формы прямоуголь-25 ника и параллелограмма и объединенных по боковым кромкам 5. Каждый ряд 2 содержит центральную и две боковые трапецеидальные пластины 6 и 7. При этом участки 8 и 9 рячов 2 между 30 пластинами 6 и 7 выполнены наклонны\ ми друг к другу, содержат нечетное число пластин 4 и имеют встречную ориентацию ребер.

Вариант гофрированного листа включает чередующиеся зигзагообразные

35 ряды 1, 10, образованные прямоуголь-. ными пластинами 3 и цилиндрическими пластинами 11, пересекающимися по параллельным криволинейным ребрам 12.

При этом центральные цилиндрические пластины 13 рядов 10 очерчены двумя криволинейными ребрами 14 встречной ориентации. Вариант гофрированного листа содержит Rf=ðòèêàëü .ûå краевые

45 участки 16, при этом число пластин в рядах между центральной и краевыми является нечетным.

Гофрированный лист изготавливается из металлического проката способом

50 холодной гибки без вытяжки. К каркасу 15 либо друг к другу внахлест гофрированные листы крепятся по горизонтальным краевым прямоугольным пластинам 3.

Пример. Изготовляют гофриро55 ванный лист с габаритами 1000 200 ”

i 157 мм из стали 20, толщина проката

0,8 мм, Габариты параллелограмматических пластин 20 30 мм, высота рельефа 10 мм. Пропольный ступенчатый профиль гофрированного листа варьируется путем смены режима обработки металла давлением без смены оборудования. Возможно получение иных по своим метрическим характеристикам вариантов продольного ступенчатого профиля гофрированного листа на одном и том же штамповочном оборудовании.

Применение предлага.емого гофрированного листа поэволиf увеличить строительную высоту конструкции эа счет получения ступенчатого продольного профиля листа в результате введения центральных трапецемдальных пластин и цилиндрических пластин, очерченных встречными криволинейными ребрами.

В свою очередь, увеличение строительной высоты листа при аналогичной высоте рельефа обусловливает повышение ее жесткости, уменьшение прогибов, увели ение расстояния между элеме п ами несущего каркаса, а следовательно, снижение материалоемкости конструкции в целом (сокращение числа элементов каркаса и снижение толщины листа).

Вместе с тем продольный ступенчатый профиль листа обуславливает расширение диапазона рассеиваемых звуковых волн, при этом структура листа обеспечивает более равномерное рассеивание звуковых волн.

Трудоемкость монтажа снижается в результате соединения горизонтальных участков листа с каркасом, а также в случае соединения смежнь1х листов внахлест либо по вертикальным краевым участкам.

Формула и з о б р е т е н и я

Гофрированный лист, имеющий плоскую развертку и состоящий из чередующихся зигзагообразных ленточных рядов из четырехугольных пластин, объединенных по боковым кромкам, о т л ич а ю шийся тем, что, с целью повышения жесткости и звукорассеивающих качеств, снижения материалоемкости и трудоемкости монтажа, зигзагообразные ряды выполнены из прямоугольных пластин, которые чередуются с рядами из параллелоГрамматических или цилиндрических пластин, образованными параллельными центральной и краевыми трапецсидальными или цилинд1530734 рическими пластинами, а участки зигзагообразных рядов меящу ними выполнены наклонными друг к другу с встречной ориентацией ребер, ограничияан1— щих нечетное число параллелограмма1ll ческих или цилиндрических пластин.

1530714

9 3 5

19 13 19 10 Я 7 ф (с 3

Составитель Е. Чернявская

Редактор А.Шандор Техред Л.Сердюкова Корректор Т,Палии

Заказ 7870/31 Тираж 644 Подписное

ВНИИПИ Государственного комитета по изобретениям и открмтиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., и. 4/5

Производственно-издательский комбинат “Патент”, г. Ужгород, ул. Гагарина, 101



findpatent.ru

гофрированный лист — с английского на русский

См. также в других словарях:

  • Гофр (гофрированный лист) — – тонкие металлические, асбофанерные или фанерные листы волнообразного сечения для увеличения жесткости, применяемые в качестве кровельных покрытий, для стен легких строений и т. п. [СТБ 1900 2008] Рубрика термина: Конструкции металлические …   Энциклопедия терминов, определений и пояснений строительных материалов

  • гофрированный листовой профиль (далее – профиль) — 3.2 гофрированный листовой профиль (далее профиль) : Стальной лист с регулярно расположенными продольными гофрами, образованными в процессе холодной прокатки листа на профилегибочном стане. Источник …   Словарь-справочник терминов нормативно-технической документации

  • Corrugated sheet — Гофрированный лист …   Краткий толковый словарь по полиграфии

  • Вагон метро 81-717/714 — У этого термина существуют и другие значения, см. Вагон метро. 81 717/714 Завод …   Википедия

  • 81-717/714 — 81 717/714 …   Википедия

  • Теплоизоляция вагонов — В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете …   Википедия

  • Конструкции металлические — Термины рубрики: Конструкции металлические Взаимозаменяемость стальных конструкций железобетонными Вмятина Выпучивание Гофр (гофрированн …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Гофр — м. 1. Гофрированный лист картона, металла и т.п., применяющийся в строительстве, самолетостроении и т.п. 2. см. тж. гофры Толковый словарь Ефремовой. Т. Ф. Ефремова. 2000 …   Современный толковый словарь русского языка Ефремовой

  • ГОСТ Р 53636-2009: Целлюлоза, бумага, картон. Термины и определения — Терминология ГОСТ Р 53636 2009: Целлюлоза, бумага, картон. Термины и определения оригинал документа: 3.4.49 абсолютно сухая масса: Масса бумаги, картона или целлюлозы после высушивания при температуре (105 ± 2) °С до постоянной массы в условиях,… …   Словарь-справочник терминов нормативно-технической документации

  • ПЛИССИРОВКА — незастроченные складки на платьях, блузках и юбках. Плиссировка может быть различной ширины, плоская (лежащие складки) и торчащая гармошкой (т. наз. гофре). Плиссированные юбки делают прямыми и расклёшенными «солнце» и «полусолнце» (о раскрое… …   Краткая энциклопедия домашнего хозяйства

  • СТО НОСТРОЙ 2.10.89-2013: Строительные конструкции металлические. Настилы стальные профилированные для устройства покрытий зданий и сооружений. Правила и контроль монтажа, требования к результатам работ — Терминология СТО НОСТРОЙ 2.10.89 2013: Строительные конструкции металлические. Настилы стальные профилированные для устройства покрытий зданий и сооружений. Правила и контроль монтажа, требования к результатам работ: 3.2 гофрированный листовой… …   Словарь-справочник терминов нормативно-технической документации

translate.academic.ru

Гофрированный лист



Изобретение относится к области строительства, а именно к гофрированным листам и может быть использовано в качестве гибких подвесных конструкций гражданских и промышленных зданий и сооружений, а также в панелях. Цель изобретения – повышение гибкости при укладке на поверхности второго порядка с обеспечением возможности подкрепления поперечными стригерами и снижения трудоемкости монтажа. Гофрированный лист имеет плоскую развертку и образован однотипными T- или Z-образными пластинами с ортогональными сторонами, расположенными под углом друг к другу с образованием сквозных проемов 13. Продольные краевые участки листа выполнены в виде пластин 7 на всю длину листа и имеют гребневидный контур со стороны примыкания к T- или Z-образным пластинам. 7 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

I ! ! !

I (21) 4289262/23-33 (22) 24.07.87 (46) 07. 12.89. Б юл. Хо 45

5 5

g3uz.1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГННТ СССР (71) Свердловский архитектурный институт (72) A. В. Коротич (53) 691-417.2 (088.8) (56) Авторское свидетельство СССР № 1237759, кл. E 04 С 2/32, !985.

Методика геометрического констру ирования складчаты систем, трансформируемых из плоскости. — Свердловск; 1983, СвердАрХИ, рис. 6- 10. (54) ГОФРИРОВАННЫЙ ЛИСТ (57) Изобретение относится к области строительства, а именно к гофрированным лисгам, и мо.кет быть использовано в качест„„SU„„1527391 А 1 ве гибких подвесных конструкций гражданских и промышленных зданий и сооружений, а также в панелях. Цель изобретения — повышение гибкости при укладке на поверхности второго порядка с обеспе)ением возможности подкрепления поперечными стрингерами и снижения трудоемкости монтажа. Гофрированный лист имеет плоскую развертку и образован однотипными Т- или Z-образными пластинами с ортогональными сторонами, расположенными под углом друг к другу с образованием сквозных проемов 13. Продольные краевые участки листа выполнены в виде пластин 7 на всю длину листа и имеют гребневидный контур со стороны примыкания к

Т- или Z-образным пластинам. 7 ил.

1527391

Изобретение относится к области строительстна и может быть использовано в качестве гибких подвесных конструкций гражданских и промышленных зданий и coop) жений (акустические и гелиотехнические

»l p III!>!), и также в панельных многослойнь>х конструKL(HHx типа «Сэндвич».

1?ел ь изобретения — повышение гибкости при укладке на поверхности второго порядка с обес печением возможности подкрепления поперечными стрингерами и снижения трудоемкости монтажа.

?4а фиг. 1 показан гофрированный лист с Т-ооразнычи пластиначи, общий вид; на фи).. 2 фрагмент развертки; на фиг. 3 -гофрированный лист, вариант; на фиг. 4— фр:)гмс II I р()знсртки; на фиг. 5 — гофриро)шин ы й,)ис г c Z-образными пласт инач и; и» фи) 6 фрагчеHT развертки; на фиг. 7 и )пель с использованием гофрированного ли “г(1 и cо стрингерами.

Гофрированный ли T включает однотипные T-образные пластины 1 с ортогонаlb1)ычи T()p()l(c3%1II. Смежные пластины объе1и пены II() продольны ч сторонам 2 —,4, а сна(н)д! I I>l(II() llcреч и ые кром ки 5 и 13c TIIII (>бр Iзi к>т ромбовидные проемы 6. ГIpojoI!üI1ыс краеllые Ilластины 7 выполнены цельIII>13111, ич«к>т гребневидный контур и прямо,)и)(е>11(i I() соединительную кромку 8.

В;1 р и;l! I T 1)а пел и н кл к>чает одно т и и н ые I образны(1 I;IcTIIIII! 9, соединенныс по npo.l(),11и1ы 1 cгоронам 10 и 11, и свобод- 30 ныс крочки 1211ëасти!19 образуют проемы 13.

В;)ри,l!!l и;)нели вк.)ючает основные T-обри (1)ыс I!,I,)c) ины 1, соединенныс друг с .(ругох) ио сторонам 4, а по сторонам 2 и 3 с ц>полнительнычи прямоугольными пластиначи 14 и 15. Свободные поперечные 35 кр )чки 5. 17 и 16 пластин 1, 14 и 15 образуют

ill(. cч их г(), 1ьн ы(llpo(1 ы 18.

1?рll исполь(овании гофрированного листа н к I (с тве зàll()I!ö>ITCHÿ панели он

” в с) 6111» IIO-«p(«.)с и “«ICp«II»! I 1«(р>«40 гсрами 1!).

Г1,) не,11, из гота вл и настся из металла í а сll. циальных профилегибочных станках, где гибка листа осуществляется одновременно с нанесением сквозных просечек.

Возможно изготовление панели из пластмасс путем вакуум- или пневмоформования.

Соединение панелей осуществляется одним из известных способов (сварка, склеивание, на болтах).

Применение панели позволит повысить гибкость конструкции для укладки на конические и цилиндрические поверхности за счет шахматного расположения проемов н структуре панели и продольной ориентации ребер. Применение краевых гребневидных пластин с прямолинейными продольными кромками позволит снизить трудоемкость монтажа, расширить функциональные возможности панели, автоматизировать Ilpoцссс соглснения панелей. Применение T-образных и Z-образных пластин позволит повысить звуко- и светорассеинающие качесTва панели за счет более разнообразной ориентации граней. Регулярная структура панели (наличие по крайней мере продольных х плоскостей с ич метри и) позвол ит повысить технологичность производства за счет применения более простых штампов.

Форму.га ггзобрвт(ния

Гофрированный лист, имеющий плоскую листонуlo развертку и содержащий одинаковые пластинчатые элементы, распогоженные под углом друг к другу и разделенные просечками, образующими сквозные проемы, отличающийся тем, что, с целью повышения гибкости при укладке на поверхности второго порядка с обеспечением возможности подкрепления поперечными стрингерами и снижения трудоемкости монтажа, лист образован Т или Z-образными пластинами, объединенными по продольным сторонач, причем продольные краевые участки листа выполнены в виде пластин на

BcIo длину листа, имеющих со стороны примыкания к Т или Z-образным пластинам гребневидный контур.

1527391 г — г — з1г — — (г1

Еф ЗЛ-

I 1 г-+ — г-Т т

i !r — п

I !

1527391 (.остави e. It I с1 рннв л,l&i

Редактор В. Бугрснлова т(брсд 11 13(!н t Коррсл )р 1! Е

Заказ 74ЧЗ;41 Тироль 641 !1одннсн в

ВНИИПИ Госз дарственного кол итста но tt3t)ttfit Tt нияч и открьо вяз. нри ГК1! Г (.t.

1130:3Гз. Москва, Ж;Б, Ра1ш«кая нво, д 4 Б

Производственно-издательский коч6иниг «11, гснт», г Ужгород…> 1 ;tt:t;» нн, l(tl



findpatent.ru

Теория и практика гофрированных форм. Пособие для дизайнера. – Теория

Сегодня мы познакомим вас с гофрированием – интересной разновидностью гибки. Гофрированные материалы издавна широко применяются в технике. Ведь они обладают значительно большей жесткостью и прочностью по сравнению с гладкими Листами из того же материала. Правда, повышается их прочность и жесткость только при определенных направлениях приложения сил, а в других направлениях они, наоборот, более гибкие. Это их свойство тоже используется для защиты подвижных частей механизмов и конструкций. Например, их применяют в оптических приборах (мехи фотоаппаратов), на транспорте (при сочленении вагонов поезда).

Особенно широко применяются гофрированные материалы в строительных конструкциях. Например, гофрированная листовая сталь, гофрированные асбоцементные Листы идут на кровли зданий. Благодаря легкости и в то же время повышенной прочности их можно укладывать в довольно больших пролетах. Гофрированной сталью или пластиком обшивают стены и кровли неотапливаемых помещений – гаражей, ангаров, складов, торговых палаток.

Гофрированные листы из дюралюминия незаменимы в самолетостроении. Они служат конструкционными элементами крыльев самолета, прочными и легкими, поддерживающими наружную обшивку крыла.

Гофрированный картон применяется для изготовления легкой и прочной тары. Широко применяются гофрированные формы и для декоративного оформления интерьеров стен, потолков, перегородок.

Из каких только материалов не делают гофры – из металла, кожи, пластмассы, ткани … Но для начинающих легче всего научиться делать гофры из бумаги. Расскажем вам об основных видах гофрированных форм линейных, пирамидальных и декоративных – и объясним, как выполнить их из обычного ватмана.



Линейные гофрированные формы.

Общим для этого вида форм является четко повторяющийся ритм поперечных полос (табл. 1, рис. 1). Собранные в гофру, такие полосы составляют единую пачку (рис. 2).

Предварительно для каждой конструкции гофрированной формы делают эскиз-шаблон. Для этого на лиcтe бумаги чертят 3-5 параллельных полос (рис. 3), а затем гофрируют их в пачку.

Рассмотрим выполнение конструкции линейно гофрированной формы с квадратным сечением. Сгофрируйте в пачку 5 полос и согните ее по периметру квадрата (рис. 4). Полосы шаблона на углах аккуратно перегните (рис. 5). После этого шаблон распрямите. На полосах останутся следы продольных перегибов в виде змейки (рис. 6). Теперь сгофрируйте конструкцию формы на шаблоне, чтобы проверить, как точно получился в плане квадрат (рис. 7 и 8).

После этого все линии продольных перегибов перенесите с шаблона на основной лист (рис. 9). Рассчитайте его длину в зависимости от размера гофрированной формы в готовом виде.

Чтобы удобнее было гофрировать, линии сгиба слегка продавливайте костяным или пластмассовым ножом для разрезания бумаги (так называемой косточкой) по линейке. Вместо косточки можно воспользоваться тупой стороной столового ножа. Линии перегибов, которые должны выступать наружу, продавливайте по лицевой стороне листа, а внутрь по изнаночной. Для подклейки формы оставьте небольшие края (рис. 6). Начинайте гофрировать форму с одного края.

Собирайте гофры постепенно, по граням получится четкая конструкция, приобретающая в результате квадратное сечение (рис. 8). После того как весь лист сгофрирован, аккуратно склейте его по краям. На рисунках 1О, 11, 12 приведены образцы трехгранной формы, звездочки и шестнадцатигранника. Здесь же даны их шаблоны и профили.

Для удобства разметки можно обозначить грани формы цифрами и буквами. В гофрированной форме звездочки внешние и внутренние линии продольных перегибов удобнее размечать буквами, а грани цифрами (рис. 11). Такую же разметку можно использовать в многоугольнике, например в шестнадцатиграннике. Здесь грани обозначены нечетными числами, а линии перегиба – четными (рис. 12).

Предварительно разметив на плане, эти цифры и буквы перенесите на шаблон, а с него на основной лист бумаги.

Пирамидальные гофрированные формы.

Чередование полос в этих формах неодинаково: после широкой полосы следует узкая (см. рис. 1, табл. 2). Пачка получается в виде лесенки (рис. 2). Чтобы приступить к выполнению пирамидальной гофрированной формы, например для фотоаппарата, надо рассчитать, сколько полос в виде лесенки должно уместиться между объективом и рамкой (рис. З). При этом важно правильно выбрать соотношение ширины узкой и широкой полос.

На рисунках 4 и 5 приведены примеры совмещения узкой и широкой полос. В первом случае (рис. 4) разница в ширине полос небольшая, поэтому угол разворота получается больше, чем во втором случае (рис. 5), где разница в ширине полос значительнее.

Из опыта известно, что величины углов разворота в зависимости от ширины полос составляют 155-165 градусов. Учтите это при составлении выкройки. Выкройка пирамидальной гофрированной формы дана на рисунке 6. Длину полос подберите для каждой грани пирамиды: для основания со стороны рамки (L), для вершины со стороны объектива (I). Все грани соедините строго под одинаковыми углами.

Линии, проведенные через середины граней, должны сойтись в точке F. Линии перегибов все время остаются одинаковыми. Точки соединения линий перегибов будут лежать на параллельных линиях.

Здесь тоже надо оставить края для подклейки, а перед гофрированием все линии сгибов аккуратно продавить косточкой по линейке. Если вы сделаете ее аккуратно, то полученная форма будет хорошо складываться в плоский четырехугольник и легко раздвигаться в пирамиду.

Декоративные гофрированные формы.

Эти формы очень разнообразны и широко применяются в оформительских работах (см. табл. З). Рассмотрим некоторые из них.

Кассетные гофрированные формы (см. рис. 1). Слева представлен общий вид гофрированной кассетной формы. На схеме в центре показаны разметки линий сгибов. В этом примере линии, образующие одну форму, являются одновременно и образующими для соседних форм. Все эти формы примыкают друг к другу и составляют определенные повторяющиеся формы – кассеты. Справа показано, как начинать сгибание листа бумаги. При этом надо стараться, чтобы соблюдалась параллельность линий сгибов.

Такие кассетные формы хорошо вписываются в оформление стен или потолков в интерьере.

Лучевые гофрированные формы.

В этих конструкциях все линии сгибов проходят через одну точку (рис. 2), благодаря чему создается эффект расходящихся лучей. В зависимости от количества лучей конструкция получается более или менее рельефной.

Первый сгиб надо сделать по диагонали листа, это позволяет быстрее определить центр листа.



Такие конструкции требуют очень четкого выполнения. Они применяются как декоративные вставки при оформлении интерьеров.

Конические гофры.

Пользуясь циркулем, расчертите окружности в определенном порядке и ритме (рис. З). Полученные линии продавите косточкой. Потом начертите небольшой сектор. Разделите его на четыре равные части. Две крайние части подогните внутрь и подклейте. Полученный конус перегните по линиям окружности, продавленным косточкой. Если интервалы между окружностями одинаковые, то внутренние и наружныe конусы формы будут равными по высоте. При разных интервалах такая гофра будет разновысокой. Коническими гофрами чаще всего оформляют светильники.

Коническая гофра с расходящимися лучами. Такая конструкция (рис. 4) выполняется наподобие предыдущей. Только секторы для подклейки у нее размещаются наверху, как показано на рисунке. Чем больше секторов, тем выше форма.

Волнообразные гофры (рис. 5). Для них предварительно надо вырезать из картона лекало в виде волнообразно;й линии. Передвигая его по листу бумаги, нанесите линии будущих сгибов через определенные интервалы. Потом аккуратно продавите все линии косточкой и согните, как показано на рисунке 5. У вас получится волнообразная гофра.

Чтобы закрепить ее, подклейте снизу ровный лист бумаги или картона.

Комбинированные гофры.

Они сочетают в себе прямые линии и полуокружности (рис. 6).

Прямые линии делят конструкцию на отдельные части, а циркульные помогают эти части сделать объемными. Они выполняют роль ребер жесткости. Чтобbы лучше выявить форму круга, в каждой части конструкции надо сделать маленькие угловые выступы, а между частями – маленькие надрезы. Такую гофрированную форму можно расположить по прямой линии или по кругу.

Тэг:

zen-designer.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
