Вертикальная головка – Большая Энциклопедия Нефти и Газа, статья, страница 4

Cтраница 4

Суппорт с электродвигателем нижней ножевой горизонтальной головки ( первой по ходу подачи) может передвигаться по вертикали и фиксируется эксцентриковым зажимом. Суппорт с электродвигателем правой вертикальной головки ( второй по ходу подачи) может перемещаться в поперечном направлении и фиксируется клеммным зажимом. Суппорт левой вертикальной головки ( третьей по ходу подачи) перемещается по вертикали маховичком и фиксируется прихватом; в осевом направлении положение суппорта изменяют и фиксируют винтами.  [46]

Фуговальные станки с автоматической подачей двусторонние применяют для одновременного фрезерования пласти и кромок у заготовок. В отличие от односторонних двусторонние станки кроме горизонтального вала оборудованы вертикальной ножевой головкой, которой фрезеруют кромку заготовки. К вертикальной головке и горизонтальному валу заготовки подаются автоподатчиком.  [47]

Операция те же, что для фуговальных станков с механической подачей и горизонтальным ножевым валом. Установку ножей в вертикальной головке и заднего вертикального стола выполняют так же, как на фуговальном станке с ручной подачей.  [48]

Компоновка многопозиционного станка с поворотным барабаном.  [49]

Размеры стола ограничены общими габаритами станка. Возможно размещение в одной позиции и вертикальной, и горизонтальной головок. В этом случае стойка вертикальной головки монтируется на арочном основании, через которое проходит горизонтальная головка. Такой монтаж приводит к увеличению места, необходимого для размещения головок, а следовательно, и габаритов-станка.  [50]

Агрегатные станки предназначаются для одновременного выполнения различных операций обработки отверстий в деталях ( сверления, растачивания, нарезания резьбы и пр.

Эти станки монтируют в основном из стандартных узлов. Они могут быть только с горизонтальными, наклонными или вертикальными головками или же с теми, другими и третьими вместе.  [51]

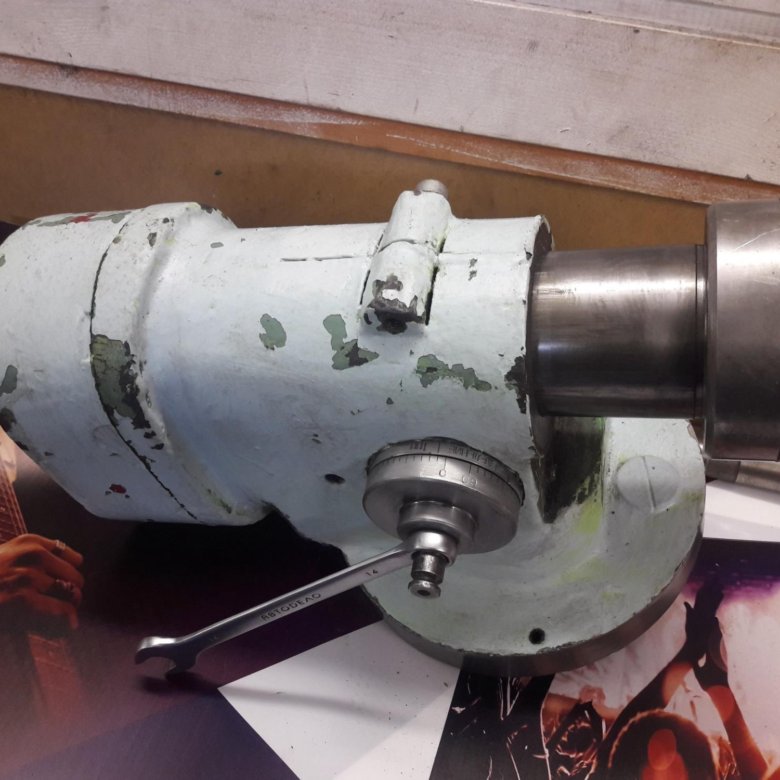

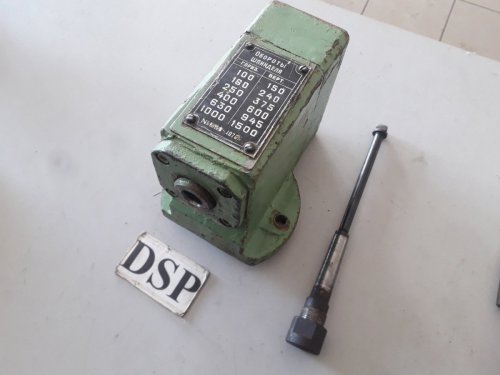

Если буква стоит в конце номера станка, то это означает изменение основной, или как принято говорить, базовой, модели. Другие буквы в конце номера станка имеют другие значения. Буква Ш в станке 6Н82Ш означает широкоуниверсальную модель консольного горизонтально-фрезерного станка, имеющую, кроме горизонтального шпинделя, еще вертикальную головку на хоботе.  [52]

Если буква стоит в конце номера станка, это означает изменение основной, или, как принято говорить, базовой, модели. Другие буквы в конце номера станка имеют другие значения. Буква Ш в станке 6М82Ш означает широко-универсальную модель консольного горизонтально-фрезерного станка, имеющую, кроме горизонтального шпинделя,

еще вертикальную головку на хоботе.  [53]

Если буква стоит в конце номера станка, то это означает изменение основной, или, как принято говорить, базовой модели. Буква Ш в станке 6Н82Ш обозначает широкоуниверсальную модель консольного горизонтально-фрезерного станка, имеющую, кроме горизонтального шпинделя, еще вертикальную головку на хоботе.  [54]

Если буква стоит в конце номера станка, то это означает изменение основной или, как принято говорить, базовой модели. Буква Ш в станке 6Н82Ш означает широкоуниверсальную модель консольного горизонтально-фрезерного станка, имеющего, кроме горизонтального шпинделя, еще вертикальную головку на хоботе.  [55]

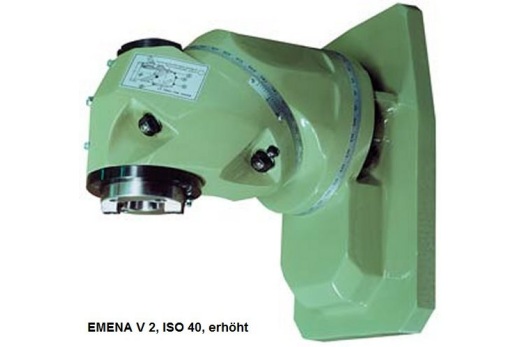

Наклонные плоскости и скосы можно фрезеровать торцовыми фрезами на вертикально-фрезерных станках, устанавливая заготовки под требуемым углом, как и при обработке цилиндрическими фрезами, применяя универсальные тиски, поворотные столы или специальные приспособления. Это возможно на вертикально-фрезерных станках, у которых фрезерная головка со шпинделем поворачивается в вертикальной плоскости, а также на широкоуниверсальных станках, у которых

вертикальная головка имеет поворот в вертикальной и горизонтальной плоскостях.  [56]

Для производства шлангов диаметром 10 мм применяется экс-трузионная машина с диаметром шнека 30 мм. Производство шлангов осуществляется двумя способами: либо на горизонтальной головке с последующим охлаждением в калибрующей насадке, либо без калибрующей насадки на вертикальной головке. В последнем случае шланг под собственным весом опускается вертикально вниз и затем поступает в тянущие валики. При изготовлении на

вертикальной головке колебания размеров превышают колебания при работе с насадкой и необходим подбор размеров оформляющего инструмента. На экструзионных машинах выпускаются трубы из полиэтилена низкой плотности диаметром от 10 до 125 мм для давлений 1 5; 5 и 10 ати и из полиэтилена высокой плотности диаметром от 10 до 225 мм для давлений до 10 ати.  [57]

Гильзы загружаются в вертикальном положении фланцем вниз на ленточный конвейер, входящий в состав измерительной машины. По две гильзы пропускаются отсекателем и заталкиваются на загрузочную позицию измерительной машины. Гидравлическим толкателем две гильзы подаются одновременно с загрузочной позиции на рабочую. На рабочей позиции измерительной машины с помощью вертикальных головок, установленных на подвижных столах, измеряется диаметр отверстия в гильзе в трех сечениях. В процессе измерения гильза поворачивается на два полных оборота. Одновременно с помощью других измерительных головок контролируются диаметр и овальность центрирующих поясков со стороны юбки, а также толщина фланца.  [58]

Это возможно на вертикально-фрезерных станках, у которых фрезерная бабка со шпинделем поворачивается в вертикальной плоскости, например, как у станка 6М12П ( см. рис. 17), а также на широкоуниверсальных станках типа 6М82Ш, у которых вертикальная головка имеет поворот в вертикальной и горизонтальной плоскостях.  [59]

Вследствие указанных выше причин не следует рекомендовать эти станки для прутковых работ, так как обработка детали из прутка всегда связана с операцией отрезки. Для обработки детали, требующей фасонной обточки, а также отрезки, применяют станки, снабженные поперечным или, как его иначе называют, отрезным супортом. На станках с горизонтальной револьверной головкой, ось вращения которой располагается ниже оси шпинделя, отрезка, а также фасонное обтачивание осуществляются путем вращения револьверной головки. Следует заметить, что угол резания ппи этом меняется, а для получения фасонной поверхности на обрабатываемой детали профиль резца требует довольно сложного расчета. Нужно указать, что наладка станка с вертикальной револьверной головкой на изготовление простых деталей проще, чем станков с горизонтальной револьверной головкой. Наладка станка с горизонтальной револьверной головкой на обработку детали, требующей работы одновременно нескольких режущих инструментов, проще наладки на ту же работу револьверного станка с

вертикальной головкой, так как в этом случае револьверный станок с горизонтальной головкой требует более простых державок, чем станок с вертикальной головкой.  [60]

Страницы:      1    2    3    4

Вертикального фрезерования головки блока цилиндров

Китай Вертикального фрезерования головки блока цилиндров, Китай Вертикального фрезерования головки блока цилиндров список товаров на ru.Made-in-China.com

Главная Производительный и Обрабатывающий Механизм Фрезерная Машина Вертикального фрезерования головки блока цилиндров 2023 Список Товаров

Вертикального фрезерования головки блока цилиндров 576 Товары найдены у 27 производителей и поставщиков

Посмотреть:

Особенности Товара

Сертификация

Логотип Печать

Материал

Индивидуальные

Размер

Использование процесса

Цифровое управление

Применение

Состояние

Сертификация

Состояние

Сертификация

Метод управления

Точность обработки

• 0,07 ~ 0,08 (мм) (58)
• 0,01 ~ 0,02 (мм) (24)
• 0,08 ~ 0,09 (мм) (1)
• 0,05 ~ 0,06 (мм) (1)

Структура

Фреза Тип

Метод движения

Управление Режим

Точность

Объект

Фреза Структура

Автоматическая ранг

Классификация Производительность

заявка

Сертификация

Состояние

Гарантия

Индивидуальные

Материал

Особенности Компании

Тип Членства

• Бриллиантовое Членство
• Золотое Членство
• Сертифицированный Поставщик

Тип Бизнеса

Возможности НИОКР

Провинция &Регион

Обзор вертикального и горизонтального фрезерования

9 сентября 2018 г.

Поскольку современные фрезерные станки имеют множество применений и применений, вы можете найти множество различных типов и стилей фрезерных станков. Некоторые станки предназначены для широкого спектра общих деталей, тогда как другое фрезерное оборудование используется для специализированных деталей, требующих уникальных моделей. Подавляющее большинство фрезерных станков предназначены для работы с тяжелыми и труднообрабатываемыми материалами, такими как медные сплавы, титан и нержавеющая сталь. Для большинства проектов сначала создается инженерная модель, которая используется для настройки параметров фрезерных станков.

В компании Precise Tool имеется множество специальных фрезерных и расточных станков для изготовления любых типов нестандартных деталей. Мы используем лучшее современное оборудование для вашего проекта, независимо от того, нужны ли вам вертикальные фрезерные станки с ЧПУ, токарные станки или гибкие производственные системы. Ниже приводится обзор различий и преимуществ вертикального фрезерования по сравнению с горизонтальным фрезерованием.

Как работает вертикальный фрезерный станок

При описании фрезерных станков термины «горизонтальный» и «вертикальный» обычно относятся к ориентации шпинделя или режущего инструмента. Шпиндель, также известный как режущая головка, ориентирован вертикально на вертикально-фрезерном станке. Поскольку режущая головка зафиксирована в вертикальном положении, другие части станка перемещаются по одной или нескольким осям, перемещая материал таким образом, чтобы он оказался в нужном месте для правильной фрезеровки.

Вертикальные мельницы бывают двух основных типов: револьверные и станины. Они работают немного по-другому и обладают уникальными преимуществами:

• Револьверная мельница: В револьверной мельнице шпиндель остается в фиксированном положении, а часть станины, удерживающая материал, перемещается горизонтально или вертикально. Благодаря возможности манипулировать положением материала в обоих направлениях револьверная мельница чрезвычайно универсальна. Тем не менее, эти мельницы обычно ограничиваются проектами, связанными с более мелкими деталями, поскольку двухосевое перемещение может быть затруднено с более крупными кусками материала.
• Вертикальная мельница: Вертикальная мельница может перемещать материал только вдоль горизонтальной оси. В этом типе фрезерного станка шпиндель ограничен вертикальной осью, но может двигаться вверх и вниз по мере необходимости. Движение шпинделя в сочетании с горизонтальным движением станины позволяет выполнять фрезерование самых разных форм и глубин. Становая мельница лучше подходит для проектов, требующих тяжелых и крупных деталей, чем револьверная мельница.

Области применения и преимущества вертикального фрезерования

Хотя многие проекты можно выполнять как на вертикальной, так и на горизонтальной мельнице, каждый тип может предложить уникальные преимущества для определенных спецификаций фрезерования. Вертикальное фрезерование — отличный выбор для проектов, которые в основном выполняются с одной стороны, таких как утапливание штампов и работа с большими металлическими пластинами. В некоторых случаях вертикальные фрезы внутренне проще и менее сложны, чем горизонтальные, потому что шпиндель не должен быть зацеплен для перемещения в двух направлениях. Некоторые проекты вертикального фрезерования более доступны, чем проекты, требующие горизонтального фрезерования.

Эксплуатация горизонтально-фрезерного станка

В отличие от вертикально-фрезерного оборудования, в горизонтально-фрезерных станках не используется фиксированный шпиндель. Вместо этого в них используются режущие головки, похожие на небольшие циркулярные пилы, которые устанавливаются на горизонтальной оси. В некоторых случаях, например, когда оправка проходит по всей длине станины, можно установить несколько фрез. В то время как некоторые мельницы ограничивают движение станины горизонтальной плоскостью, другие имеют вращающиеся станины. Эти станки могут обеспечить фрезерование под разными углами.

Преимущества горизонтального фрезерования для конкретных проектов

Существует несколько проектов, которые лучше всего подходят для горизонтально-фрезерных станков:

• Нарезание одной или нескольких канавок в материале
• Создание слотов
• Завершение проектов, требующих работы с нескольких сторон и/или в нескольких плоскостях
• Работа на больших объектах с использованием чрезвычайно тяжелых материалов

Как правило, горизонтальное фрезерование лучше подходит для сложных проектов, чем вертикальное фрезерование. Эти машины часто могут выполнять задачи быстрее, хотя проекты, требующие такой точной и сложной работы, могут потребовать больших финансовых вложений, чем проекты, которые можно выполнять на вертикальных мельницах.

Станки для крупных фрезерных работ

Проекты, требующие очень больших деталей, лучше всего выполнять на больших фрезерных станках, специально разработанных для таких материалов. Некоторые из этих проектов включают в себя большие и тяжелые литые детали, пластины и сварные конструкции. Наши большие фрезерные станки могут обрабатывать проекты, требующие материала длиной до 40 футов и весом до 60 тонн, и могут предоставить необходимые возможности для такого рода обработки.

Создайте свою деталь на наших фрезерных станках

Мы в Precise Tool знаем, что лучшее оборудование и первоклассный производственный персонал ускоряют выполнение проекта. Наш собственный инженерный отдел может работать с вами для разработки чрезвычайно точных моделей. Затем мы используем нестандартные инструментальные головки и фрезы, чтобы завершить ваши проекты максимально точно и быстро.
Многие из наших высококачественных и точных фрезерных станков используют удобные современные технологии, включая ЧПУ. При необходимости мы также можем спроектировать и создать индивидуальный инструмент для вашего проекта. Благодаря нашему оборудованию и опыту мы можем помочь вам быстро завершить работу по механической обработке без ущерба для качества. Чтобы запросить цитату, свяжитесь с нами сегодня.

Выравнивание вертикальной головки – перемещение

Выравнивание вертикальной головки – перемещение

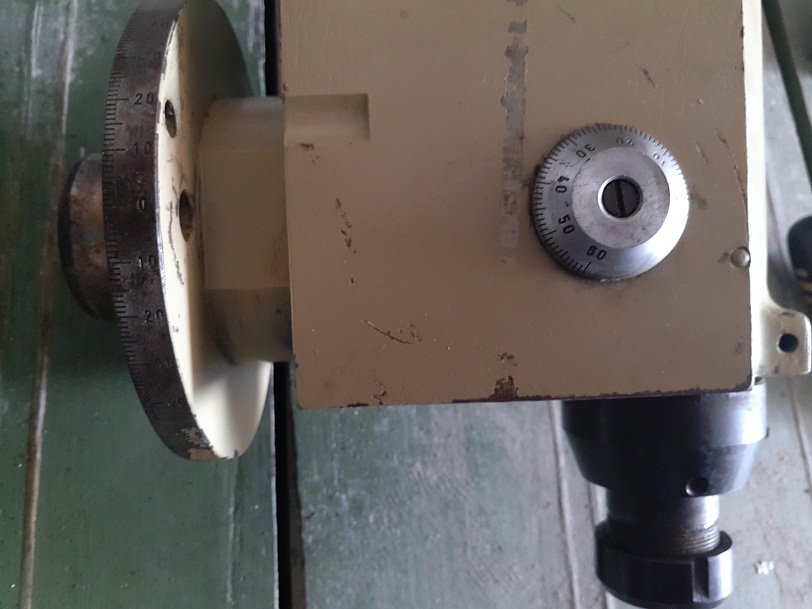

Одной из ключевых операций выравнивания на вертикально-фрезерном станке является установка вертикальной головки так, чтобы она находилась под прямым углом к ​​фрезерному столу. Это должно быть так, чтобы он был квадратным в плоскости x-z и в плоскости y-z. Все вертикальные головки, кроме самых маленьких станков, сконструированы так, что могут вращаться в плоскости x-z. Это очень полезная функция. Но, конечно, если он используется, то голову нужно потом перенастраивать. Некоторые головки также могут вращаться в плоскости y-z. Опять же, если это будет сделано, то после этого голову придется заново выровнять в этой плоскости.

Аналогичная проблема возникает, когда головка не предназначена для вращения в плоскости y-z, но при тестировании она не является идеально квадратной.

Процесс установки головки таким образом, чтобы она была квадратной, называется «трамблированием».

Последствия перекоса

Если головка смещена в плоскости x-z, то любая вращающаяся точка фрезы будет резать с одной стороны глубже, чем с другой. Это будет верно независимо от того, движется ли заготовка слева направо или справа налево. Если используется концевая фреза вместо того, чтобы оставлять круглые метки, она будет оставлять С-образные формы, обращенные влево влево или вправо. Если это видно, это довольно верный признак того, что голова не выровнена. Если заготовка фрезеруется концевой фрезой с серией параллельных резов в направлении Y, каждый рез будет иметь небольшой наклон и ребро, которое можно почувствовать пальцем.

Если используется широкий резак, такой как мухобойка, в направлении x, то поверхность будет иметь очень пологий изгиб.

Если головка смещена в направлении y-z, а концевая фреза используется для резания в направлении x в серии резов, тогда будет сформирована серия очень пологих наклонов. поверхность слева направо за один проход, тогда поверхность будет плоской, но будет находиться под небольшим углом к ​​нижней поверхности заготовки.

Трамбовка

Самый точный способ проверить выравнивание головки — трамбовка. Это можно сделать, установив DTI на шпиндель, как показано на рисунке. Стержень может быть любым, который подходит для DTI. Его можно установить на шпиндель с помощью сверлильного патрона или любого цангового патрона. Точность патрона в данном случае не имеет значения.

92 перемещение по трамплину

Если головка квадратная, то показания DTI должны быть одинаковыми, когда рычаг находится слева, и когда он находится справа.

Если бы стол фрезерного станка представлял собой просто плоскую поверхность, легко увидеть, что при вращении DTI показания должны быть одинаковыми независимо от угла поворота. Но есть Т-образные пазы. Идеальным решением для этого является наличие плоской пластины, которую можно поместить на Т-образные пазы, чтобы DTI можно было вращать без прерывания пазов. Однако малейший вмятин где-нибудь под этой пластиной сделает любые показания ненадежными. Другой способ сделать это — использовать лист бумаги. Он помещается на стол, закрывая область, которую может коснуться DTI. Когда DTI находится в интересующей позиции, лист выдвигается из-под него. Прочитав DTI, лист можно снова сдвинуть назад. Это можно делать снова и снова, не прикладывая к DTI никаких усилий.

Если показания слева и справа совпадают, то головка выровнена в плоскости x/z.

Головки, вращающиеся или не вращающиеся в плоскости y-z

Аналогично, если головка вращается в плоскости y-z, показания в переднем и заднем положениях должны быть одинаковыми. Голова должна быть отрегулирована, пока они не будут.

Что делать, если показания не совпадают и головку нельзя отрегулировать?

Обычно головку можно снять с колонны.
