Горелка для пайки медных труб: как выбрать и использовать?

Екатерина

Время чтения: 4 минуты

Чтобы использовать полуавтоматический аппарат и газовый баллон для сварки меди вам понадобится горелка. С ее помощью в сварочную зону подается газ, защищающий шов от окисления. Горелка для пайки медных труб подбирается исходя из особенностей сварки данного металла. Вы в принципе должны выбирать все комплектующие исходя из материала, с которым собираетесь работать.

Не все новички решаются на работу с медью. Это не такой сложный металл, как алюминий или нержавеющая сталь, но и здесь есть свои нюансы. Однако, с применением горелки и защитного газа сварка меди существенно упрощается. В этой статье мы подробно расскажем, какие бывают горелки, как их выбрать и использовать. С учетом, что варить вы будете медь.

Содержание статьи

  • Как выбрать
  • Как использовать
  • Вместо заключения

Как выбрать

Медь и медные сплавы — это металлы с повышенной теплопроводностью. Это значит, что металл быстро нагревается и легко пропускает тепло через себя. Многие считают, что выбирая горелку нужно учитывать именно эту особенность.

Читайте также: Способы пайки медных труб

Кто-то утверждает, что сварку меди нужно производить на высоких значениях силы тока, а кто-то наоборот выступает за малую силу тока. Ни то, ни то утверждение не верно. Поскольку сила сварочного тока будет зависеть только от толщины деталей. А ни от теплопроводности.

Но связь силы тока и горелки все-таки есть. Давайте остановимся на этом вопросе подробнее.

У большинства горелок есть система охлаждения. Она может быть воздушной или водяной. Воздушная система подразумевает использование воздуха для охлаждения сварочного кабеля внутри горелки. А водяная — использование блоков с водой, которые охлаждают кабель.

Горелка с воздушным охлаждением подходит только для работы на малых токах и при сварке тонких деталей. А горелка с воздушным охлаждением нужна для сварки толстых металлов, с применением мощных аппаратов.

Так какую горелку выбрать, если вы собираетесь варить медь? Скорее всего, вам подойдет горелка с воздушным охлаждением. Из меди практически не делают очень толстые детали. Поэтому вам будет достаточно небольшой силы тока и охлаждения за счет воздуха. Такие горелки также подойдут для пайки медных труб твердым припоем.

В любом случае, необходимо учитывать тип сварочных работ. Не нужно подбирать горелку наобум, поскольку она может оказаться неподходящей для ваших задач.

Как использовать

Инструмент для пайки медных труб, в нашем случае горелка, нужно правильно использовать. Недостаточно просто купить горелку и надеяться, что по ходу дела вы со всем разберетесь. Лучше заранее узнать все нюансы, чтобы получить наилучшее качество швов.

Начнем с деталей. Перед пайкой их необходимо зафиксировать. Не будете же вы держать их руками. Для фиксации можно использовать различные приспособления. Например, специальные магниты или струбцины.

Откройте на газовом баллоне вентиль. Подождите секунд 10-15. Затем поднесите пламя к соплу горелки. И только после этого откройте подачу газа. Это можно сделать с помощью специальной рукоятки на горелке.

Пламя появится у горелки сразу после подачи газа. Далее следует регулировка. Обычно силу пламени регулируют «на глаз». Оно не должно быть слишком сильным или слишком слабым. Язык пламени должен быть узким и гореть равномерно.

После регулировки Нужно нагреть стык двух деталей. Не нужно нагревать всю деталь целиком. Ведите горелку взад-вперед для равномерного прогрева металла. Постарайтесь не спешить и не медлить. С опытом к вам придет понимание, с какой скоростью нужно двигать горелку, чтобы металл прогревался равномерно.

Далее выполняется сварка. Здесь нет никаких особенностей, просто соблюдайте выбранную вами технологию. После сварки подавайте газ еще секунд 10, затем перекройте его подачу с помощью рычага на горелке. Закрутите вентиль баллона.

Как видите, нет ничего сложного в применении газовой горелки. Здесь нужно совершить больше действий, чем при ручной дуговой сварке электродами. Но и качество работ при таких условиях значительно выше. Газовая горелка позволяет равномерно прогреть металл и распределить припой по всему стыку. А газ защищает сварочную зону от окисления и образования дефектов.

Вместо заключения

Оборудование для пайки медных труб должно подбираться исходя из особенностей данного металла. Горелка должна быть предназначена для сварки на больших токах, в зависимости от толщины металла. При работе с горелкой нужно соблюдать технику сварки и использовать защитный газ. В этой статье мы составили краткую инструкцию по применению горелки при сварке медью. Она проста и понятна, подойдет даже для новичка.

Похожие публикации

как выбрать и правильно использовать

Время на чтение: 1 минута

      • One MBH is equivalent to 1000 BTU’s per hour
      • 1 CFH ≈ 2.54 MBH
      • copper tubing type L
      • 1 Btu/h = 0.293 W
      • 1 lb = 0.4536 kg
      • 1 ft (foot) = 0.3048 m
      • 1 in water = 248.8 N/m 2 (Pa) = 0.0361 lb/in 2 (psi) = 25.4 kg /м 2 = 0,0739 ртутного столба
      • 1 psi (фунт/дюйм 2 ) = 6894,8 Па (Н/м 2 )

      плита – Какой тип медной трубы мне нужен для типичной газовой плиты LP?

      Спросил

      Изменено 2 года, 11 месяцев назад

      Просмотрено 104k раз

      Мне нужно купить примерно 25 футов медной трубы, чтобы починить сильно перегнутую линию печи. Выглядит похоже (но хуже) на эту картинку:

      Несколько дней я не смогу измерить трубу, а парень из Lowes не смог помочь мне определить, какая труба мне нужна.

      Труба, которую я использую, выглядит так же, как на этом изображении, и это единственная труба, которую я видел раньше, связанную с печами. Я не знаю точного диаметра, но это примерно размер моего мизинца (скажем, около 1/2 дюйма). Парень из газовой компании, который рекомендовал заменить трубу, сказал, что я могу получить то же самое, или более новая версия с желтым покрытием, которое было бы немного лучше (читал, что более прочное).

      Я думал, что это довольно стандартная вещь, не так ли? Кто-нибудь знает, что мне нужно попросить в хозяйственном магазине?

      • газовая
      • плита
      • пропановая
      • медная трубка

      1

      Я точно не знаю, где эта труба и как далеко она уходит. Хотя большинство норм в настоящее время требуют установки запорного клапана для каждого прибора в той же комнате и в пределах 6 футов от прибора. Я собираюсь предположить, что кусок трубы, которую вы хотите заменить, идет от запорного клапана к прибору (это может быть ужасным предположением, но вы не предоставили подробностей о своей ситуации). Если это так, вы можете использовать кусок гибкой медной трубы точно такого же размера, как тот, который вы заменяете. Или вы можете использовать гофрированную трубку из нержавеющей стали (CSST).

      Как вы видели, гибкая медь склонна к перегибам, особенно если вы часто перемещаете плиту. CSST более устойчив к движению, и с ним, как правило, легче работать домашним мастерам и домовладельцам. Если вы переключитесь на CSST, вам может понадобиться адаптер для подключения к клапану. Вы сможете найти фитинги CSST различной длины в местном хозяйственном магазине.

      Если вы решите заменить трубу на гибкую медную, вам следует перекрыть газ и взять трубу с собой в магазин. Имея трубу в руках, найти замену не составит труда. Вы также можете обнаружить, что конец (концы) вашей медной трубы развальцован. Если это так, вам также необходимо развальцевать концы новой трубы. Некоторые магазины могут сделать это за вас. Если они не могут, вам понадобится специальный инструмент, чтобы сделать это.

      Не видя установки, трудно предоставить более конкретную информацию.

      1

      Очень очень распространено использование твердотянутой или мягкотянутой меди для газа, будь то природный газ или пропан. Использование его для длинных пробегов, как правило, не самая лучшая идея, но я не думаю, что есть какие-либо законы против этого – проблема с софт-драйвом для длинных пробегов заключается в риске того, что какой-нибудь придурок повесит на него что-то действительно тяжелое и перекрутится. его или сразу сломать. Черная железная труба немного прочнее.

      То, что вам нужно будет запросить, это просто “мягкотянутая медь” или “холодильная трубка” (кто бы мог подумать, что это ?). Он поставляется в рулонах длиной 10, 25 и 50 футов. Будьте готовы к небольшому шоку; это жутко не дешево. Гораздо лучше, так как все равно придется развальцовывать два конца, обрезать трубу по обеим сторонам этого излома и установить вместо них муфту (или пару муфт с коротким отводом новой трубы между ними) и сохранить 98% оригинальная медь.

      Пока вы находитесь в хозяйственном магазине, возьмите трубогиб — тип, выполненный в виде длинной (около 12 дюймов) пружины. Вы надеваете его на трубку, и это помогает предотвратить перегибы, подобные тем, когда вы сгибаете трубку. внутри «пружины». Не забудьте снять ее с трубки, прежде чем развальцовывать конец… (BTDT). Также , пожалуйста, пожалуйста, не забудьте надеть накидную гайку на трубку , прежде чем развальцовывать конец.

      1

      В конце концов мне пришлось купить 50 футов медных трубок 1/2 дюйма (внутренний диаметр). Я ценю предложение @TDHofstetter о повторном использовании существующих трубок, однако мне не удалось найти трубки такого диаметра длиной менее 50 ‘ : (

      Диаметр был затруднительным, потому что он измеряется как внутри, так и снаружи.

      Нам нужна была внутренняя часть 1/2 дюйма. Я не могу сказать, является ли это «стандартом» для газовых плит или нет, но (случайно) мне это кажется правильным. Один полезный комментарий, который я получил в Home Depot, заключается в том, что лучше ошибиться с

      Вот несколько ссылок, которые могут прояснить мнения, высказанные в других ответах:

      • медь безопасна для сжиженного нефтяного газа, но не рекомендуется для природного газа
      • из-за «опасений по поводу коррозии и отслаивания медных труб, медь не разрешена для использования на работах с природным газом в некоторых местах» (см. ссылку)
        • В домашнем складе
      • говорится: «Используйте медь с рейтингом M (красный) для внутреннего газораспределения»
      • Черная труба из ковкого железа используется из внешнего хранилища, но не нужна в помещении (и это не то, что я хотел)

      1

      Тип K имеет самую толстую стенку. Только пример; Номинальный размер 1/2 дюйма имеет внешний диаметр 5/8 дюйма и внутренний диаметр чуть более половины дюйма 0,527 дюйма. Стенка типа K .049, стенка типа L — 0,040, а стенка типа M — 0,028. Более тонкую стенку, конечно, легче согнуть, но она может быть не такой стойкой к проколам, как трубка с толстой стенкой. Медные трубки следует использовать только для пропана (сжиженного нефтяного газа), а НЕ для природного газа. Только фитинги с развальцовкой или пайкой, БЕЗ компрессионных фитингов (феррул). Местные коды имеют приоритет.

      2

      У меня был бак с горячей водой и газовый гриль с медными трубами, и мне сказали, что использование медных труб для газа противоречит кодексу. Его пришлось снять и заменить. Насколько я понимаю, есть специальная металлическая газовая труба (с черным покрытием, продается у Лоу в отделе сантехники). Я живу в Канзасе, и, возможно, медь незаконна только в Канзасе, но, должно быть, ее определили как небезопасную при длительном использовании. Если вы сомневаетесь, позвоните в офис строительной инспекции вашего округа и спросите о безопасности медных труб с газом.

      4

      Твой ответ

      Зарегистрируйтесь или войдите в систему

      Зарегистрируйтесь с помощью Google

      Зарегистрироваться через Facebook

      Зарегистрируйтесь, используя электронную почту и пароль

      Опубликовать как гость

      Электронная почта

      Требуется, но не отображается

      Опубликовать как гость

      Электронная почта

      Требуется, но не отображается

      Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

      .

      пошаговая инструкция и разбор нюансов

      Медные трубы используются гораздо реже, чем металлопластиковые или полипропиленовые. Но благодаря комплексу отличных технических характеристик – теплопроводности, антикоррозийной и биологической стойкости – они встречаются в системах водоснабжения, отопления, кондиционирования.

      Длинные изделия из меди стоят дорого, но вы можете сэкономить на установке. Например, пайка медных труб газовой горелкой доступна каждому, кто хочет самостоятельно улучшить систему или произвести ремонт. Мы расскажем о том, как выполняются паяные соединения, приведем правила их выполнения.

      Содержание статьи:

      • Особенности процесса пайки меди
      • Необходимые инструменты и материалы
      • Подробная инструкция по пайке медных труб
        • Шаг №1 – нарезка деталей
        • Шаг №2 – зачистка и расширение срезов
        • Шаг №3 – нанесение флюса
        • Шаг №4 – соединение деталей
        • Шаг №5 – пайка капиллярной технологией
        • Шаг №6 – сшивка
      • Рекомендации опытных мастеров
      • Выводы и полезное видео по теме

      Особенности процесса пайки меди

      Суть пайки заключается в герметичном соединении двух элементов медного трубопровода путем нагрева и расплавления связующего материала – припоя.

      После охлаждения сплав олова образует надежную неразборную конструкцию, которая в дальнейшем будет использоваться для транспортировки охлаждающей жидкости, холодной воды и хладагента.

      Процесс пайки медных труб при монтаже водонагревательного оборудования. Нагрев осуществляется ручной газовой горелкой, в качестве припоя используется оловянная проволока

      В быту обычно применяют низкотемпературную или, другими словами, мягкую пайку, при которой температура пламени не превышает 450°С. Для нее применяют легкоплавкий припой, а максимальный диаметр трубы не более 110 мм.

      Мягкая капиллярная пайка пригодна для оборудования систем водоснабжения и отопления, но не применяется для транспортировки газа.

      Необходимые инструменты и материалы

      Чтобы соединения труба-труба или трубная арматура были герметичными и со временем не теряли своих эксплуатационных качеств, необходимо использовать специальные инструменты и материалы проверенных производителей.

      Инструменты, которые планируется использовать постоянно при сборке трубопроводов из , рекомендуем покупать на специализированных рынках, а для разовых работ подойдут товары из китайских интернет-магазинов.

      Минимальный набор для пайки капилляров включает ряд принадлежностей.

      Галерея изображений

      Фото

      Материал трубы должен содержать не менее 99% меди. Отожженные трубы обычно продаются в бухтах по 25 м или 50 м в длину, а неотожженные трубы обычно продаются партиями по 3 м или 5 м

      Для домашней работы они обычно получают ручной инструмент, работающий от баллончика с пропан-бутаном. Работать удобнее, если предусмотрены пьезоподжиг, газовый подогрев, регулировка пламени

      При делении трубы на элементы обычной пилой или лобзиком рез получается неровным. Труборез обеспечивает точность, аккуратность, отсутствие заедания

      С помощью расширителя-калибратора можно расширить диаметр на конце трубы. Распорка трубы используется при соединении без использования муфт

      Фаска используется для подготовки разреза труб для очистки кромок от заусенцев, для придания поверхности металла более гладкой и ровной формы, для сужения кромки

      Пайка в домашних условиях обычно производится оловянным припоем. Лучшими добавками олова являются серебро и медь, но также используют сплавы с сурьмой и висмутом.

      Перед соединением медных элементов места контакта смазывают жидким или пастообразным флюсом, обеспечивающим равномерное растекание припоя по зоне пайки

      Щеткой с твердосплавной щеткой обрабатывают внутреннюю поверхность тубы перед нанесением пасты. Также потребуется губка или наждачная бумага для внешней обработки и тряпка для удаления излишков флюса

      Медные трубы нужного диаметра

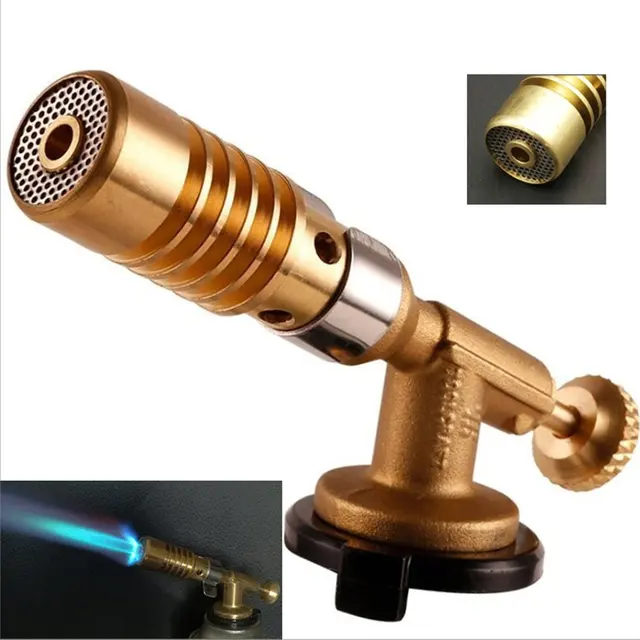

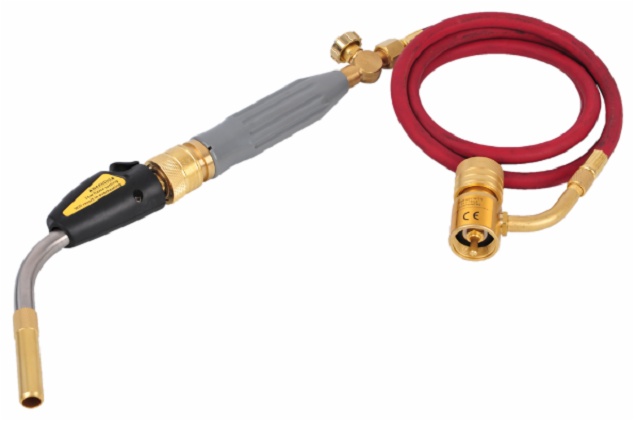

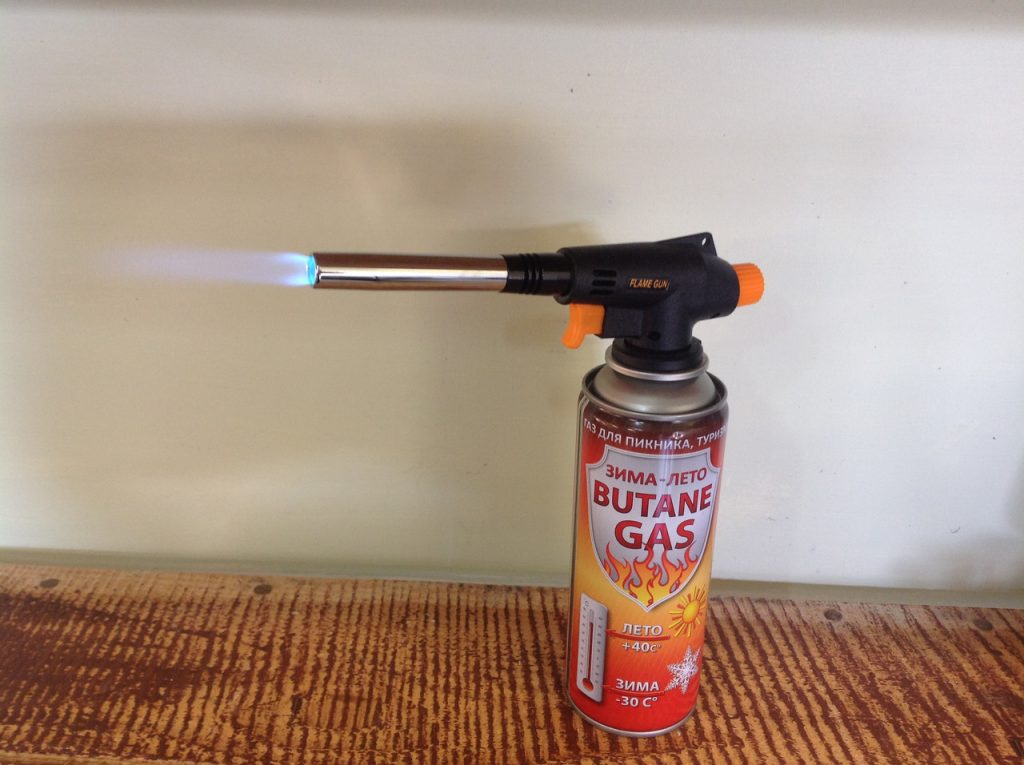

      Регулируемая газовая горелка

      Труборез для резки элементов

      Расширитель муфты

      Фаска для снятия верха слой металла

      Припой для капиллярной пайки

      Медный флюс или паста

      Щетка для внутренней поверхности

      Для удобства пользования горелкой иногда используют тиски, если процесс пайки осуществляется на столе или верстаке.

      При соединении элементов уже смонтированного трубопровода все действия выполняются только вручную. В одной руке обычно держат горелку, а в другой припой.

      Для быстрой и эффективной очистки внутренней поверхности трубки вместо ручной щетки можно использовать головку отвертки.

      Подробная инструкция по пайке медных труб

      Чтобы набить руку, рекомендуется потренироваться на ненужных кусках трубы. К серьезной работе следует приступать, когда отработаны все навыки – точно вырезать деталь, правильно ее обработать, использовать газовую горелку. Процесс пайки можно разделить на 6 этапов.

      Шаг №1 – нарезка деталей

      При необходимости замены фрагмента трубопровода или полной сборки водопроводной/отопительной системы потребуются отрезки медной трубы различной длины. Резка материала осуществляется с помощью , критерии выбора которого будут представлены в нашей рекомендуемой статье.

      Обычно их соединяют с помощью тройников, уголков, муфт. Применяется также колоколообразный метод, при котором один фрагмент вставляется в другой с расширенным концом.

      С помощью разметочного материала – рулетки и маркера – измерить длину деталей трубопровода. Важен каждый миллиметр, поэтому мы стараемся делать максимально точные расчеты.

      Затем берем труборез и разрезаем трубу на фрагменты нужной длины. Если работа ведется на столе, можно использовать электрический труборез или ручную модель с большим радиусом ускорения. Для работы в стесненных условиях, например, у стены, подойдет только компактный ручной инструмент.

      Есть удобные варианты роликов со стальными лезвиями. Пользоваться ими просто: нужно положить труборез сбоку на заранее отмеченное место реза, зафиксировать его храповым механизмом, а затем вращать инструмент вокруг трубы.

      Если труборез подобран правильно, то есть для тонкостенной меди, то концы трубы в месте реза не будут деформироваться, а будут ровными и не скошенными

      Советуем не резать все фрагменты сразу – возможно, в процессе пайки трубопровод сместится, изменив свою конфигурацию, и длину некоторых деталей придется изменить.

      Этап № 2 – зачистка и расширение срезов

      Плотное прилегание металлических частей и равномерное расправление Гарантируется только при максимально качественной очистке зоны соединения.

      Для этого обрабатываем оба прилегающих друг к другу фрагмента как с внутренней, так и с внешней стороны:

      • Сначала делаем фаску для уменьшения толщины металла и подготавливаем кромку к пайке. Для чего используют фаску – небольшой инструмент цилиндрической формы.
      • Если два участка трубы соединяются напрямую, диаметр края одного фрагмента увеличиваем специальным инструментом – расширителем.
      • Затем берем металлическую щетку и обрабатываем внутреннюю часть.
      • Мелкой напжачкой или металлической губкой зачищаем внешнюю сторону до блеска.

      Очищенный и обезжиренный участок детали отличается даже визуально.

      Образец обработанной медной трубы под пайку: с торца удален наполнитель, поверхность отшлифована. Обычно при соединении двух деталей одна из них зачищает снаружи, другая – внутри – в месте соединения

      Если используется муфта или уголок, оба конца перед пайкой должны быть подготовлены, все три на тройнике.

      Шаг №3 – нанесение флюса

      Для подключения или подачи воды используйте различные виды флюса и пасты. Основное их назначение припоя – обеспечить полное заполнение зоны пайки припоем, при подготовке металла и очистке его от окислов.

      Удобнее наносить пасту или густой гель, чем жидкий флюс. Плотное и вязкое вещество более равномерно распределяется по поверхности металла и не стекает

      Состав флюса может быть другим. Функции очистки обычно выполняют хлорид цинка, соляная или борная кислота. Защита от кислорода обеспечивается наличием канифоли, воска или смолы.

      Жидкие растворы продаются в тюбиках, а пасты — в небольших пластиковых баночках. Кисточка для нанесения состава обычно идет в комплекте, если ее нет, то можно купить любую альтернативу в магазине канцтоваров – для клея или для краски.

      Процесс нанесения достаточно прост: нужно обмакнуть кисть в пасту и нанести тонкий, но заполняющий всю прилегающую зону, слой на поверхность тюбика

      Наносить толстый слой считается ошибкой – с тесный контакт, лишняя паста выдавливается, ее еще нужно удалить.

      Шаг №4 – соединение деталей

      При соединении двух отрезков трубы или фитинга и трубы флюс обычно наносится на край детали, которая вставляется внутрь. Обрабатывать второй элемент флюсом нет смысла – при контакте он будет равномерно распределяться по обеим соседним поверхностям.

      Поворачиваем детали относительно друг друга, чтобы паста распределилась по площади контакта, затем ветошью удаляем излишки раствора, выступающие наружу.

      Перед пайкой флюса или пасты на поверхности металла быть не должно, иначе припой будет затекать не в зазор между деталями, а в обратном направлении по трубе

      Выполнив соединение, необходимо произвести как можно быстрее . Не рекомендуется оставлять детали надолго подготовленными, чтобы паяльная паста не потеряла своих качеств.

      Этап №5 – пайка по капиллярной технологии

      При монтаже систем отопления и водопровода применяется низкотемпературная капиллярная пайка, соответственно припой выбирается легкоплавкий.

      Процесс пайки происходит в следующем порядке:

      • включить газовую горелку;
      • направляем пламя на стык;
      • перемещаем струю пламени по всей поверхности рабочей зоны для обеспечения равномерного нагрева;
      • когда детали прогрелись до температуры плавления припоя, подносим его к зазору и прикасаемся в нескольких местах так, чтобы он полностью заполнил пространство между деталями.

      При правильном выполнении всех действий припой после остывания должен образовать прочное герметичное соединение. Снаружи это выглядит как шов другого цвета.

      Низкотемпературное паяное соединение должно охлаждаться в естественных условиях. Во время остывания лучше не двигать детали, но можно аккуратно удалить излишки еще не остывшего припоя мокрой тряпкой

      Возможность пользоваться горелкой, вовремя заносить и выводить очень важный. Как только нагретый припой начнет затягиваться в зазор, его лучше удалить, чтобы не перегревать детали.

      Если вы чувствуете, что припой перестал плавиться и вам нужно поднять температуру, снова поднимите горелку. Проверить прочность и герметичность соединения можно только после полного остывания деталей.

      Шаг № 6 – сшивание

      Опытные мастера обычно в совершенстве владеют техникой. и осуществить его буквально в течение одной минуты. При этом они касаются припоя только в одном месте, после чего он растекается по зоне соединения и не выступает из-под верхней части.

      Но на практике, особенно у новичков, чаще припой остается, образуя рубцы внутри и снаружи. Внутренние могут в дальнейшем спровоцировать отложения, а внешние выглядят не эстетично, поэтому их необходимо удалить.

      Чистку можно производить наждачной бумагой, металлической щеткой или щеткой – теми же предметами, которые использовались для пайки.

      Если удалить затвердевший припой, поверхность деталей и зона шва будут гладкими. Узнать место пайки можно только по цвету, так как припой обычно имеет серебристый оттенок

      После доводки – зачистки зоны пайки – работа считается законченной. Вы можете перейти к следующему подключению.

      Рекомендации опытных мастеров

      Каждый этап пайки сопровождается соблюдением ряда правил, мелких, но важных нюансов. Их соблюдение напрямую влияет на результат работы.

      Фотогалерея

      Фото

      Чтобы не пораниться и не обжечься, рекомендуется работать в защитной одежде: обязательно использовать перчатки, плотную куртку и штаны, при пайке – очки или маску

      Для такого серьезного мероприятия, как монтаж трубопровода, не рекомендуют использовать подручные средства – ножи, напильники, молотки. Лучше использовать профессиональный инструмент.

      Сборка большого трубопровода занимает много времени. Для сокращения процесса подготовки деталей к пайке используйте электроинструмент – например, отвертку

      Заранее запаситесь большим количеством салфеток, тряпок или тряпок – технология пайки требует удаления излишков пасты, и работы с чистыми детали намного приятнее

      При использовании тисков помните, что медь – мягкий металл и легко деформируется при сильном механическом давлении. Зажимая трубу, не затягивайте тиски изо всех сил.

      Отрегулируйте температуру горения так, чтобы не было перегрева. При этом нужно следить за достаточным нагревом, иначе припой просто не расплавится

      Используйте специальный припой для капиллярной пайки. Отличается тем, что нагревается от горячих медных деталей, не требует дополнительного нагрева, быстро растекается по площади, заполненной пастой

      После полного остывания металла необходимо проверить прочность соединения – попробовать потянуть детали в стороны, скрутите их. Если пайка правильная, не отсоединяйте элементы вручную

      Перчатки и очки – техника безопасности

      Специальный инструмент для качественной пайки

      Электроинструмент повышенной скорости

      Ветошь и ветошь для протирки

      Тиски в качестве держателя трубы

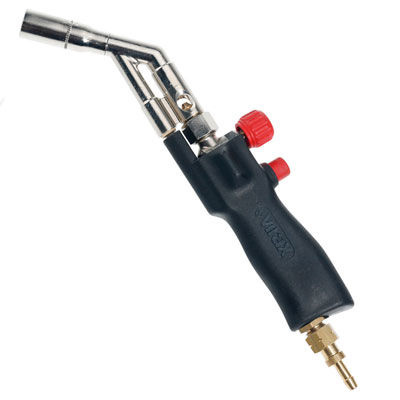

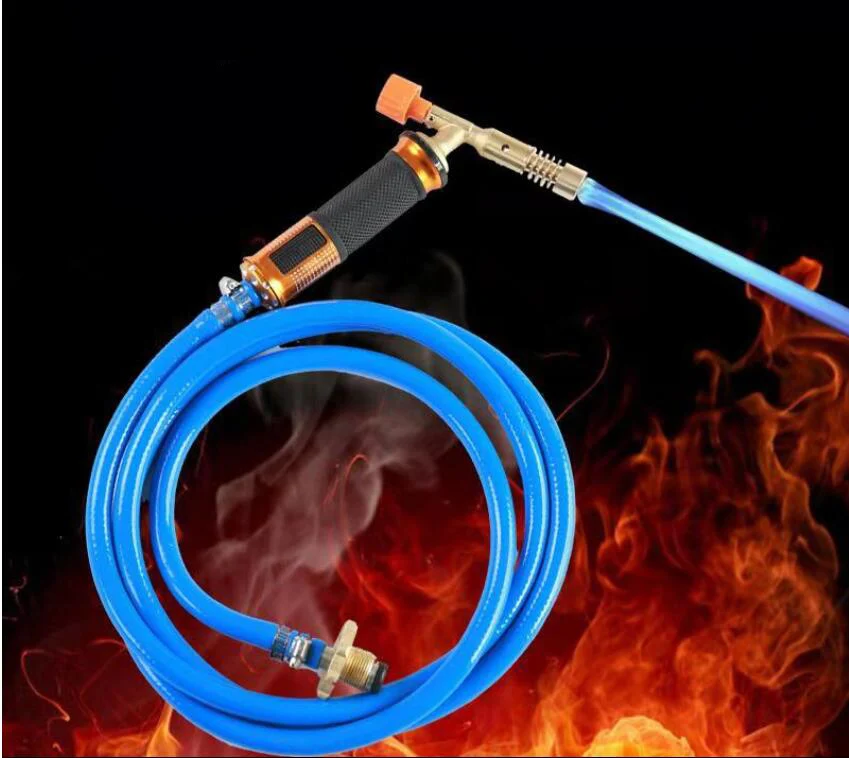

      Регулируемая газовая горелка

      Прочный шов в конце процесса пайки

      Следите за тем, чтобы в процессе пайки фитинг или труба не находились под нагрузкой – так расплавленный припой растечется более равномерно.

      После всей подачи воды или обязательно удалить остатки флюса с труб, чтобы медь не начала разрушаться, а также сразу очистить одежду и рабочий инструмент.

      Выводы и полезное видео по теме

      Видео №1. Мастер класс визуальной пайки:

      Видео №2. Врезка в трубу пайкой:

      Видео №3. Особенности высокотемпературной пайки трубок для кондиционеров:

      Технология пайки доступна каждому, так как не требует сложных навыков или багажа специальных знаний. Достичь мастерства можно, выполнив несколько практических упражнений, а материалы и инструменты можно приобрести на ближайшем строительном рынке.

      Но при монтаже систем отопления или водоснабжения новичкам рекомендуем все же прибегнуть к помощи более опытных монтажников, так как ошибки при пайке могут обернуться аварией и дополнительными затратами .

      Пишите комментарии, задавайте вопросы, размещайте фото по теме статьи в блоке ниже. Расскажите о том, как вы паяли медные трубки своими руками. Не исключено, что описанные вами технологические тонкости пригодятся посетителям сайта.

      Медная труба для природного газа?

        • Н

        • Генри Б.

      • опубликовано

        18 лет назад

      Я спас горелку водонагревателя, которую я прикрепил к прочной металлической подставке
      в качестве газовой горелки для кипячения на открытом воздухе, в которой я подключу ее к
      газовой линии, которая у меня есть на заднем крыльце. строка
      горелка представляет собой фланцевый конец с гайкой над ним, как в компрессионном фитинге
      , но это НЕ компрессионный фитинг. компрессионный фитинг, но у него не было такого, который, как он был уверен, сработает с
      . Мне интересно, могу ли я просто попотеть над какой-нибудь медной трубой, поскольку она не будет постоянно заполняться Ng, только когда я ее использую.

      Загрузка данных потока…

        • Е

        • ЭЛ

      • опубликовано

        18 лет назад

      Нет проблем с подачей природного газа в медь. Это работает, что часто в промышленных и лабораторных установках.
      Боден
      Генри Б. написал:

        • С

        • CBHvac

      • опубликовано

        18 лет назад

      Для начала. .. ПАРЕНЬ САНТЕХНИКИ Home Depot?? Господи… клянусь… попроси их процитировать тебе код… черт… спроси любого из них, если Виниловые 4-дюймовые трубки по-прежнему разрешены для вентиляции осушителя. В некоторых районах медь запрещена из-за содержания зерен диоксида серы, а он съест медь изнутри. Точная сумма, которая запретит использование меди, указана в газовом кодексе. книга… и местный инспекционный отдел может вам сказать.

        • Т

        • ЧЕРЕПАХА

      • опубликовано

        18 лет назад

      Это Черепаха.
      Эй, Э.Л., Обычная медная трубка, которую никогда не использовали для перекачки природного газа. трубопроводы вообще, если только они не покрыты каким-либо покрытием, например алюминием. или эпоксидное покрытие для предотвращения химических реакций, вызывающих падение серы из природного газа и только в том случае, если он остался в нем, когда он используется. Также у вас есть оксид меди, с которым нужно иметь дело в горящем оборудовании, так что позвоните в лабораторию по сжиганию оборудования, о котором вы говорите. Если вы проверите, вы найдете они покрыты покрытием, а не обычными медными трубками. Сейчас я производители пропанового оборудования сказали, что обычная медь можно использовать, потому что пропан не должен вступать в реакцию с обычной медью.
      Таким образом, простые медные трубы никогда не используются на линиях природного газа в промышленности или лабораторные установки, если они не имеют внутреннего покрытия.
      ЧЕРЕПАХА

        • Т

        • ЧЕРЕПАХА

      • опубликовано

        18 лет назад

      Это Черепаха.
      Предлагаю использовать факельные фитинги для подсоединения газопровода к горелка. Вы можете пойти в любые места автозаправки, такие как O’Reilly’s или Auto zone. и получите блок инструментов для развальцовки и головку для развальцовки, чтобы сделать развальцовку для завинчивания накидная гайка на горелке. Вам не нужно ничего приваривать к нему, а просто купите гибкий шланг с раструбом в любом хозяйственном магазине и прикрутите его там и купить вам компрессионный конец 3/8 “на одном конце и трубную резьбу на Другой. тогда вы просто начинаете бежать от 3/8 “, 1/2” или чего-то еще выберите, чтобы ваша линия вернулась к системе NG.
      Если вы не собираетесь использовать функцию Pilot lite горелки, вы можете использовать медные трубки для подачи NG для вас будут иметь линии с открытым отверстием, чтобы сохранить оксид меди вниз и не будет проблемой.
      А вот еще одна заметка о горелке резервуара для горячей воды для приготовления пищи и кипячение в кастрюлях. Ожога будет достаточно для приготовления пищи и регулярные потребности в приготовлении пищи, но вам не хватит выхода БТЕ для кипячения раков или жарить индейку в 25-галлонных кастрюлях с горелкой, которая у вас есть. ты будешь ограничивается простым приготовлением пищи и не требует интенсивного кипячения. Вот почему Пропановые горелки с открытым отверстием необходимы для получения очень высокой мощности кипения. раков и жарить индюков.
      ЧЕРЕПАХА
      ЧЕРЕПАХА

        • Д

        • do_not_spam_me

      • опубликовано

        18 лет назад

      Я бы не стал полагаться на людей, у которых нет лицензии на торговлю, даже если они работали в бизнесе, по крайней мере, не у поставщика, который продавал в основном для розничных клиентов, особенно для чего-то подобного, где тебя могут убить. Самое безопасное, что можно сделать, это получить рейтинг трубы особенно для природного газа.
      В другом строительном центре я попросила готовый строительный раствор. с классом прочности «М» или «С» для высокой стены. человек там понятия не имели и утверждали, что их предварительная смесь была достаточно крепкой, даже хотя ни на одной из упаковок не была указана прочность. Я сказал, что это вероятно, получил оценку только “N” и что в нем было слишком много извести, чтобы быть очень сильным, но человек ответил, что раньше работал каменщиком и что чем больше извести в растворе, тем он крепче — противоположность правда. Я закончил тем, что получил раствор из запаса каменной кладки, где они точно поняли, что я хотел, и я заплатил ровно столько же цена за гораздо более высокое качество.

        • Н

        • Генри Б.

      • опубликовано

        18 лет назад

      Дополнительная информация (и спасибо всем за советы) У этого конкретного HD есть много бывших сантехников и электриков на пенсии, работающих там, так что я чувствую себя немного уверенность с ними. Я должен был упомянуть, что эта горелка 75 K BTU и БУДУТ обрабатывать большие объемы фурункулов

        • С

        • Стормин Мормонн

      • опубликовано

        18 лет назад

      Только смельчаки и идиоты могут проявить изобретательность при работе с газопроводами.
      Есть устоявшийся способ, сын мой. Почувствуй Силу, она поможет тебе через поставленную вами задачу. Получите второе мнение, и не из Дома Депо, и однажды ты станешь обучающимся джедаем.
      Запомните эти слова, которые оставили нам мудрые.

        • М

        • я

      • опубликовано

        18 лет назад

      Люди в HD и других подобных местах по большей части ИДИОТЫ. Я удивлен, что они не продали вам садовый шланг для газа.
      Природный газ подается ТОЛЬКО ПО ЧЕРНОЙ СТАЛЬНОЙ ТРУБЕ.
      Пропан использует медь (или сталь).
      При подсоединении черной трубы НЕ ИСПОЛЬЗУЙТЕ тефлоновую ленту. Использовать трубная присадка (жидкая паста). (есть специальная тефлоновая лента для газ, но если вы можете найти его, это дорого. Допинг дешевле и используется десятилетиями).
      ——————

        • Т

        • ЧЕРЕПАХА

      • опубликовано

        18 лет назад

      Это Черепаха.
      henry , 75к БТЕ все еще мало для жарки индеек и варки раков. Ты вы обнаружите это, когда попытаетесь это сделать. Большинство горелок для раковых котлов иметь способность 200+K БТЕ.
      ЧЕРЕПАХА

        • С

        • CBHvac

      • опубликовано

        18 лет назад

      Эм. . нет. NG может быть, при некоторых обстоятельствах, медным, хотя, как я уже сказал раньше это зависит от поставщика топлива и местных правил… В Международном газовом кодексе указаны причины и где его нельзя использовать. ПГ можно подавать по трубам, например, из ПВХ (только под землей, это делает газовая компания). это) и нержавеющая сталь. Гибкая сталь из нержавеющей стали быстро становится предпочтительнее, так как он работает примерно в 5 раз быстрее, местами можно запустить железную трубу не может, и намного легче. 200 футов TracPipe 3/4 только с рулоном весит 40lbs.

      Опять же… не всегда. Линии пропана могут быть такими же, как указано выше… черная труба (железо) нержавеющая сталь или медь. Некоторые приложения не позволяют использовать для этого медь. либо.

      Единственная реальная разница в этой ленте в том, что она желтая и все равно будет забивают предварительные фильтры и тому подобное, и ни один уважающий себя трубомонтажник не будет использовать лента на любой газовой арматуре.

        • С

        • CBHvac

      • опубликовано

        18 лет назад

      Итак… кто-нибудь из этих HD Genuis использовал для вас газовый диаметтик? Они сказали вы, насколько велика труба ДОЛЖНА была быть и насколько велика слишком велика? Они поняли объем для вас нужно? Первичные и вторичные регистры? Давление система? Общая поставка БТЕ?
      Я так не думал.
      Любой, и я имею в виду любого, кто прислушивается к советам ЛЮБОГО голова, у которой нет надлежащей информации перед собой, диаграмм и всех, и использует ту информацию, которая была им неправильно дана в отношении к топливопроводу, полный и полный идиот.
      Еще одна мысль… сантехники на пенсии, а? Сантехники не пускают газ сюда, где я я в. Только лицензированные и застрахованные монтажники трубопроводов и подрядчики HVAC могут законно проведенная газовая линия. Код, вероятно, изменился с тех пор, как они на пенсии… поэтому ваш лучший совет – найти лицензированного человека в настоящее время работать с текущими кодовыми книгами и получать информацию от НИХ, а не какой-то бывший сантехник, который не смог выжить в реальном мире и должен был начать принимая чек от HD, чтобы сделать это. Есть причина, по которой сантехник или любой другой торговец работает в HD. а не там делать то, что они должны делать … работать в торговать.. и обычно это означает, что они были недостаточно хороши, чтобы выжить на их навыки и умения.

        • Г

        • GBienert

      • опубликовано

        18 лет назад

      Я ценю время и интерес, которые вы проявляете, пытаясь помочь мне. Металл Компания Fusion, производящая King Cooker, находится примерно в 2 милях отсюда, а производители Cajun Плита находится примерно в 20 милях, а стандартный струйный котел (который у меня есть) 110 K BTU. Меньшие горелки 35K БУДУТ кипеть, но медленнее. Компании, у которых НЕТ горелки на 75 000 БТЕ, уверяют меня, что 75 000 будут работать, поэтому я Я собираюсь с этой горелкой, используя совет по настройке, который вы так любезно предложили.

        • Н

        • Генри Б.

      • опубликовано

        18 лет назад

      Местный торговец скобяными изделиями отправил меня в магазин NAPA, где у них была внутренняя коническая и наружная трубная резьба

        • Т

        • ЧЕРЕПАХА

      • опубликовано

        18 лет назад

      Это Черепаха
      . Я имел в виду, что горелки струйных котлов будут производить гораздо больше. чем то, что они говорят. Вы можете получить 200 тыс. БТЕ из реактивного котла мощностью 110 БТЕ. горелка. Когда у вас есть горелка с узором, например, из бака с горячей водой, рисунок будет разложен, и когда вы включите его, чтобы сказать, наденьте его. горелка шаблонов не будет гореть правильно, и у нее возникнут проблемы с запуском где может обойтись горелка котла струйного типа. Я приготовил много грязевых жуков и Одноструйная горелка – это то, что нужно.
      Струйные горелки предназначены для кипячения и быстрого включения.
      Горелки шаблонного типа предназначены для приготовления пищи на медленном огне.
      Сезон грязевых жуков наступит 1 февраля 2004 года.
      ЧЕРЕПАХА
      P.S. Откуда вы знаете о King Cookers? я из Луизианы .

        • М

        • Майк Добони

      • опубликовано

        18 лет назад

      Скажите это газовым компаниям! Они ВСЕГДА проходят через ОЦИНКОВАННОЕ ЖЕЛЕЗО трубы, не стальные, не черные! Газовая компания также использовала медь для работы нашего НГ гриль.
      — Майк Д.

      ссылка на форматирование

      Удалить .spamне отвечать по электронной почте

        • М

        • Майк Добони

      • опубликовано

        18 лет назад

      Не используйте компрессионные фитинги. Используйте расклешенные концы. Вы можете получить инструмент в yoru местный магазин HW. Сначала потренируйтесь на каком-нибудь ломе.
      — Майк Д.

      ссылка на форматирование

      Удалить .spamне отвечать по электронной почте

      изготовление пропановой горелки для уличного костра

      • Форум
      • Зона ARPA/Дискуссионные форумы открытого членства
      • Камины
      • изготовление пропановой горелки для уличного костра
      1. Согласие на использование файлов cookie

        Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

      2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, а также главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

        Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; за бесплатно счет. Как зарегистрированный гость вы сможете:

        • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
        • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
        • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
        Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

        Мы не рекомендуем регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

      1. 20 апреля 2004 г., 18:44 #1

        Привет, я делаю открытый очаг для костра. Я хочу сделать горелку сам, используя гальваническую трубу или черную трубу. Я просверлю отверстия в трубе, чтобы создать факелы. использование пропана с регулятором. будет ли это работать? возможно ли это? я мог найти только одно место, где делают горелки для костров, и они дорогие. я мог бы сделать свой собственный за восьмую часть цены. пожалуйста, дайте мне знать, если я могу сделай это.спасибо

        Ответить с цитатой

      2. 20 апреля 2004 г., 19:18 #2

        Вам также понадобится газовый клапан, но это, вероятно, выполнимо.
        Откровенный

        Ответить с цитатой

      3. 20 апреля 2004 г., 19:50 #3

        как насчет 1/2-дюймовых медных … тройников, заглушек, чтобы они были похожи на небольшую телевизионную антенну с питанием посередине с взлетом и отверстиями только на взлетах.

        “если сомневаетесь… прыгайте” http://www.youtube.com/watch?v=U1qEZHhJubY

        Ответить с цитатой

      4. 20 апреля 2004 г. , 20:05 #4

        эй, Макстер, как это? Могу ли я просто использовать нагревательную медную трубу? Или мне нужно использовать специальную медную трубу? Разве тепло не расплавит трубу?

        ] ] ] ] ] ]
        ] ] ] ] ] ]
        ] ] ] ] ] ]
        —————— фид
        ] ] ] ] ] ]
        ] ] ] ] ] ]
        ] ] ] ] ] ]

        Ответить с цитатой

      5. 20 апреля 2004 г. , 21:46 #5

        припаяйте трубу к фитингам, я могу предположить, что просто подавая газ в трубу, я думаю, это будет похоже на медленное горение, а не на форсунки на вашей плите. где газ в трубе будет смешиваться с воздухом …. когда он выйдет весь просверленный, проверьте это! медь не расплавится, она будет под лавовыми камнями, и когда пламя будет на меди, воздух будет проходить мимо меди с жаром, поднимающимся через камни. но снова проверьте это смешивание газа и воздуха. Глядя на ваш рисунок, как насчет того, чтобы просто пойти в место для деталей барбекю, возьмите 2 секции горелки и установите их на стальную пластину, затем вставьте медь с насадками на коллекторе, как у барбекю.

        [Отредактировано maxster 20 апреля 2004 г. в 22:08]

        “если сомневаетесь… прыгайте” http://www.youtube.com/watch?v=U1qEZHhJubY

        Ответить с цитатой

      6. 24 апреля 2004 г., 21:46 #6

        Что бы вы ни делали, не используйте ничего гальванического. Гальв при воздействии открытого огня выделяет ядовитый газ, чем может отравить. Однако это легко лечится питьем молока, я знаю, это звучит забавно, но когда мы свариваем одну оцинкованную сталь, мы должны пить ее, чтобы не заболеть от нее.

        Ответить с цитатой

      7. 30 апреля 2004 г., 23:02 #7

        И вы можете попробовать сделать отверстия, расположенные ближе всего к клапану, немного меньше, а затем увеличить их по мере продвижения, чтобы помочь распределить газ и сделать пламя более равномерным.

        Ответить с цитатой

      8. 01.05.2004, 01:22 #8

        Или просто купите комплект для зажигалок и будьте в безопасности.

        Не могу поверить всем сообщениям о том, как соорудить что-то такое мохнатое на пропане. Ведь другие
        сообщения, рассказывающие людям, насколько серьезен пропан. Мое предложение – купить один, сделанный для него, или не делать этого периода.

        [Отредактировано alaskan tinman 01.05.2004 в 01:25]

        Ответить с цитатой

      9. 01.05.2004, 11:32 #9

        Первоначально отправлено alaskan tinman
        Или просто купите комплект зажигалки для бревен и будьте в безопасности.

        Не могу поверить всем сообщениям о том, как соорудить что-то такое мохнатое на пропане. Ведь другие
        сообщения, рассказывающие людям, насколько серьезен пропан. Мое предложение – купить один, сделанный для него, или не делать этого периода.

        Ага.

        Ответить с цитатой

      10. 18.11.2004, 12:24 #10

        Привет всем, я знаю, что это старый пост, но мне было интересно, могу ли я получить некоторые разъяснения по нескольким вещам.

        Я также строю большой барбекю/коптильню и видел несколько плит, сделанных из черной трубы. Я построил свою горелку и планирую использовать низкое давление. Мои вопросы;

        1. Как подсоединить шланг регулятора к горелке? Кажется, должен быть способ смешать воздух / газ перед тем, как попасть в горелку (я смотрел на небольшой газовый гриль в домашнем складе). Я думаю, что я ищу подробности о том, как подсоединить шланг к горелке, чтобы получить правильное горение с красивым голубым пламенем.

        2. Лучше использовать высокое или низкое давление?

        Ответить с цитатой

      11. 18 ноября 2004 г., 22:49 #11

        Я бы рекомендовал против самодельных газовых барбекю. Риск возникновения пожара, отравления угарным газом или ожогов из-за плохо спроектированного оборудования реален.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
