Горелка для отработанного масла своими руками: Горелка на отработанном масле своими руками

alexxlab | 19.02.2020 | 0 | Разное

Содержание

Горелка на отработке (отработанном масле) своими руками: обзор конструкций и реализация

Утилизация отработанного моторного масла (отработки) достаточно серьезная проблема во всем мире. Вместе с тем энергетический потенциал отработки высок; сжигая ее, можно получить много тепла, несравненно более дешевого, чем от любого другого энергоносителя. Вопросом, как делается горелка на отработке своими руками, интересуются не только профессионально связанные с автохозяйством – запас отработки поможет сэкономить значительную сумму и на отоплении подсобных помещений в частном домовладении. Для отопления жилых помещений отработка совершенно непригодна из-за содержащихся в ней изначальных присадок в моторное масло и попавших в него в процессе эксплуатации примесей. Однако отработка – весьма специфичное горючее, и любая иная горелка для жидкого топлива на нем не заработает. В этой статье рассматривается, горелки каких типов «едят» отработку и что нужно учесть при их изготовлении.

Горелки на отработке

Особенности топлива

Отработка топливо не только грязное, но и очень липкое. Одна из задач присадок в моторное масло – обеспечить облипание им тонким слоем трущихся поверхностей, работающих в тяжелых условиях. Поэтому горелки на отработке работают почти исключительно с подогревом топлива, увеличивающим его текучесть: слишком вязкое горючее не смешается как следует с воздухом, не пройдет через сопло форсунки, или не облечет ровным слоем распылительную головку (см. далее).

Поджечь отработку тоже не так-то просто: чтобы это было за моторное масло, горящее в сильно нагретом двигателе? Фактически для быстрого и надежного поджига отработки пригодны только электрическая искра и газовый факел. Есть, правда, одно исключение, см. далее.

И третье – отработка загрязнена не только твердыми частицами, но также водой и/или антифризом, попавшими в нее из системы охлаждения ДВС. Фильтрация топлива – достаточно сложный процесс. Организовывать его имеет смысл, только если отработка на топливо постоянно есть в наличии, напр., в достаточно крупной и загруженной работой автомастерской, а горелка на отработке для нерегулярного использования должна быть нечувствительна не только к твердым загрязениям, но и к обводненности топлива.

Электричество для горелки

Отсюда следует неблагоприятный вывод: энергонезависимых горелок на отработке не бывает. Есть способы сжигания отработки без наддува и подогрева, но такие устройства (см. далее) дают приемлемые технические и экологические показатели только в составе разработанных заодно с ними теплогенерирующих приборов и горелками как таковыми не являются. Поэтому, если у вас электроснабжение ненадежно, а отработки довольно, лучше будет сделать под нее печь или котел.

Какую делать?

Исходя из перечисленных особенностей, самодельная горелка на отработанном масле может быть выполнена по одной из след. систем:

  • Эжекционной с наддувом.
  • Распылительной инжекторной (горелка Бабингтона).
  • Топливо-воздушной свободного объемного горения (чашечная испарительная горелка).

Сравнительные достоинства и недостатки

Эжекционная

Эжекционная горелка обеспечивает полное сгорание топлива и минимально возможное количество побочных продуктов в отходящих газах. Пламя горячее, свыше 1200 градусов, расход топлива минимален для данного класса устройств (см. также в конце). Мощность домодельных – 1,5-100 кВт. Регулировка мощности (модуляция) горелки возможна во всем указанном диапазоне. Без ограничений применима в технологических целях, а в исключительных случаях применима для временного отопления жилых помещений, если топочная дверца штатной отопительной печи или котла выходит в нежилое помещение – в прихожую, чулан, топочную и т.п.

Примечание: кухня и баня считаются жилыми помещениями.

Недостатки эжекционной горелки на отработке также существенны:

  1. Технически сложна: используются точные металлические детали, требующие для изготовления станочного парка;
  2. На неочищенной отработке сразу выходит из строя, поэтому делать эжекционную горелку на отработке, не обзаведясь фильтровальной топливной станцией, бессмысленно;
  3. Наиболее энергозависима – собственное удельное электропотребление составляет ок. 20 Вт на 1 кВт тепловой мощности в диапазоне последней 5-40 кВт. Ниже и выше этих значений собственное удельное электропотребление увеличивается.
  4. Требует снабжения управляющей автоматикой, т.к. весьма чувствительна к свойствам и качеству топлива, которые и у очищенной отработки нестабильны;
  5. Более других типов горелок на отработке склонна к устранимым отказам в работе.

Используются эжекционные горелки для сжигания отработки преимущественно для отопления больших помещений или обеспечения технологических процессов в условиях, когда топливо для них постоянно имеется в наличии.

Инжекторная

Инжекторная горелка совершенно нечувствительна к степени загрязненности топлива, лишь бы в нем осталось 30-40% чего-то горючего. Технически проще предыдущей – горелку Бабингтона можно сделать дома из подручных материалов (см. далее), если есть настольный сверлильный станок. Диапазон мощностей в любительском исполнении – прим. 3-20 кВт. Модуляция горелки возможна начиная прим. от 30% максимальной мощности. Можно добиться модуляции от 10% максимума, то техническая сложность изготовления возрастает при этом в разы, а склонность к отказам увеличивается. Может работать без электроподогрева топлива; в таком случае собственное энергопотребление до 300 Вт независимо от тепловой мощности; в подавляющем большинстве случаев – до 100 Вт. Если же топливо греется ТЭНом в накопительном баке, то собственное энергопотребление как в пред. случае. Без управляющей автоматики склонна к отказам при смене партии топлива без перенастройки горелки.

Для самодельщиков важное преимущество горелки Бабингтона в том, что ее наддув способен обеспечить компрессов от старого поломанного холодильника, см. далее. Однако и недостатков у горелки Бабингтона хватает:

  • Топливо не сгорает полностью. КПД по топливу простейшей горелки Бабингтона (см. далее) ок. 80% Довести степень сжигания топлива до 95-97% возможно, но тогда ее техническая сложность возрастает до сравнимой с эжекционной. Правда, токарно-фрезерных станков для изготовления все равно не потребуется, а собственное энергопотребление горелки не увеличивается;
  • Как следствие из пред. п., горелка Бабингтона источает в воздух много паров топлива, что делает ее абсолютно непригодной для жилых помещений и ограниченно пригодной для помещений с временно находящимися там людьми и/или предметами, чувствительными к замасливанию. Однако гнать пламя горелки Бабингтона в трубу (см. далее) можно, что значительно уменьшает указанные недостатки;
  • Пламя тоже грязное и не очень горячее, до 900-1000 градусов. Поэтому инжекционая горелка на отработке ограниченно применима для термических технологических процессов с черными металлами, а цветные и тем более драгоценные испортит.

Самодельные горелки Бабингтона чаще всего и применяются для временного отопления подсобных помещений или в простых технологических процессах, напр., для разогрева обычной конструкционной стали под гнутье.

Испарительная

Топливо-воздушная горелка на отработке может быть изготовлена из подручного хлама без использования сложных технологических операций. Мощность – ок. 5-15 кВт. Топливо без перенастройки жрет любое тяжелое: помимо отработки другое минеральное и растительное масло, мазут, нефтешлам. Отказывает только при неправильном пользовании. Побочных продуктов сгорания топлива источает больше предыдущей, поэтому применима либо для временного запуска отопительных приборов с хорошим дымоходом в нежилых помещениях, либо на открытом воздухе. В технологических целях применима весьма ограниченно, т.к. дает столб горячих газов с температурой менее 600 градусов. Наиболее доступный для изготовления начинающими умельцами тип горелки на отработке.

Схемы и конструкции

Эжекционная

Еще одна особенность отработки как топлива заключается в том, что подать весь необходимый для ее сжигания воздух под наддувом очень сложно, его требуется много. Поэтому наддувом в горелках такого типа преимущественно вытягивают топливо из сопла эжектора и распыляют его, а воздух для дожигания подсасывается непосредственно в факел пламени. Такая схема дает возможность обойтись для наддува электрической мощностью до 100 Вт, а остальное расходуется на подогрев топлива ТЭНом. В общем идея такова: часть электрической мощности (с существенной прибавкой, кстати), необходимой для наддува с топливом более текучим, используем на подогрев отработки, и обычная в общем эжекционная горелка на ней работает.

Схема устройства эжекционной горелки на отработке и чертежи форсунки для нее

Хорошо известная схема устройства эжекционной горелки на отработке и чертежи ее сердца – форсунки на прим. 3-30 кВт даны на рис. Устанавливается такая горелка на глухом фланце в топочный проем печи/котла, а вторичный воздух в факел подсасывается через поддувало. Однако, кроме форсунки, в данной конструкции имеются еще тонкие моменты.

Турбулизатор

Первый из них – турбулизатор воздушного потока (завихритель в схеме на рис. выше). Наддув эжекторной горелки на отработке может быть обеспечен встроенным вентилятором-улиткой либо, через редуктор, пневмосистемой предприятия или промышленным (возможно, бытовым аналогичной конструкции) поршневым компрессором. На мощность горелки где-то 3-15 кВт возможен также наддув от холодильного компрессора от 250 Вт электрических.

В зависимости от способа наддува меняется конструкция турбулизатора. Компрессор или разводка сжатого воздуха для привода пневмоинструмента дают, при необходимых для эжекции топлива условиях в воздушной рубашке горелки, слишком мощный и быстрый поток воздуха. То же возможно со слишком мощной улиткой, напр., взятой из старого хлама. В таком случае турбулизатор должен являться кольцевой диафрагмой вокруг сопла с широкими слабо изогнутыми наружными лопастями, поз. 1 и 2 на рис. Псевдо-ламинарная струя воздуха из диафрагмы вытянет топливо из форсунки и обеспечит его стабильный поджиг (см. ниже), а в 3-5 см от диафрагмы горящий масляный туман будет подхвачен мощным вихрем, распылен до испарения и полностью сожжен.

Конструкция турбулизатора (завихрителя) эжекционной горелки на отработке в зависимости от способа наддува

Если же воздушный поток оптимален (встроенная улитка по расчету) или слабоват (компрессор от холодильника), то турбулизатор из многих узких более изогнутых внутренних лопастей совмещается с диафрагмой, а по краю турбулизатора оставляют кольцевой зазор в 0,5-1,5 см. Диафрагма-завихритель оказывает меньшее сопротивление воздушному потоку, слабый, но сразу хорошо закрученный вихрь эффективно высасывает и распыляет топливо, а кольцевой поток из зазора не дает вихрю расползаться в стороны, пока топливо не испарится в факеле.

Примечание: целесообразность того или другого турбулизатора для конкретной горелки определяется опытом – поджиг топлива должен быть стабилен, а срывов пламени не должно быть во всем диапазоне регулировки мощность горелки. Начинать нужно с диафрагмы с внешними лопастями, подгибая их больше и больше. Не выходит – надо переходить на диафрагму-турбулизатор с внутренними лопастями.

Зажигание

Вторая тонкость – поджиг факела. Автосвеча с удаленной «лапкой» (корпусной ламелью) мало подходит, т.к. рассчитана на поджиг паров легкого топлива короткой искрой, а не тумана тяжелого длинной.

Способ зажигания топлива эжекционной горелки на отработке двумя электродами

Зажигать факел горелки на отработке нужно электродами для зажигания котлов на жидком топливе, см. рис. Расстояние между разрядниками (носиками, остриями) электродов требуется 3-8 мм (для горелок на 3-30 кВт), а расстояние от оголенных металлических частей электродов до ближайших металлических деталей конструкции должно быть как минимум втрое больше. Включая форсунку: в момент зажигания разрядники должны находиться в извергаемом соплом масляном тумане и поджигать его искрой между собой. Зажигание искрой от разрядника на форсунку даст слабый нестабильный факел, который легко сорвется от колебаний наддува или подачи топлива.

Для зажигания двумя разрядниками необходим специальный трансформатор зажигания с изолированной вторичной обмоткой на 6-8 кВ. Ее выводы соединяются с электродами зажигания проводами в толстой, от 2 мм, термостойкой изоляции из силикона или тефлона (фторопласта). Лучше – в последней: при нагреве до 150 градусов пробивная стойкость фторопласта-4 остается ок. 80 кВ на 1 мм, а силикона будет не выше 20 кВ/мм. Такой огромный запас электрической прочности необходим ввиду сильного загрязнения проводов в процессе эксплуатации.

Спецтрансформатор зажигания стоит дорого, т.к. выпускаются такие для котлов от 20 кВт. Если мощность горелки до 15 кВт (и для описываемой далее горелки Бабингтона), можно применить однопроводную схему поджига от автомобильной катушки зажигания искрой от электрода на форсунку; имеется в виду наличие только одного высоковольтного провода. Условие – ручной вывод на режим: горелку зажигают на минимальной мощности и вручную выводят на штатную, следя, чтобы факел не забился в судорогах и не сорвался.

Для зажигания горелки на отработке по однопроводной схеме корпусную клемму трансформатора соединяют с корпусом горелки и форсункой разными обратными проводами. Искра не постоянный ток, а импульсный разряд, и электрическая цепь становится чувствительной к наличию в ней реактивности. Электрическая реактивность массивного корпуса горелки больше, чем форсунки, что уже облегчает искре выбор в пользу сопла. Если же дополнительно включить в корпусный обратный провод небольшую индуктивность (см. рис.), то и однопроводное зажигание станет вполне стабильным.

Схема зажигания горелки на отработке одним электродом

Об автоматике

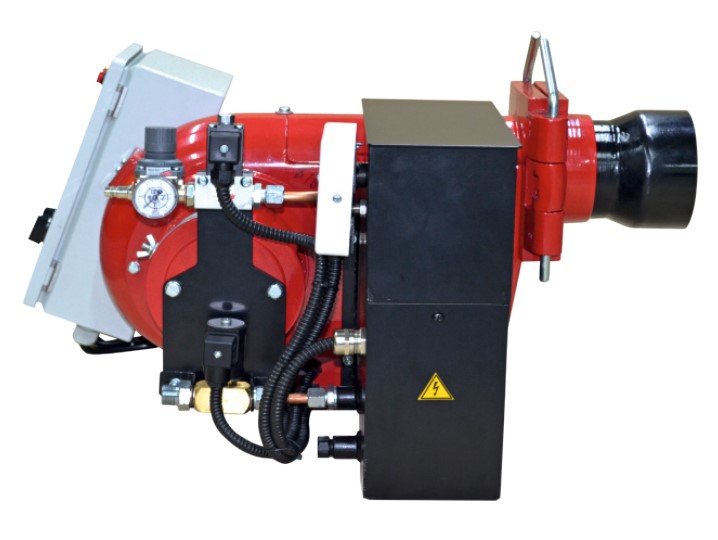

Горелки на отработке, режим работы которых задается с пульта (напр., известные NORTEC) стоят очень дорого, но без автоматики городить самодельную эжекционную горелку на отработке нет смысла: даже при фиксированной мощности и заправке топливом из одной партии нужно для получения стабильного пламени регулировать одновременно подогрев топлива и подачу воздуха. Поэтому самодельные эжекционные горелки на отработке (исключая образцы, лишь бы повозиться с ними) делаются полуавтоматическими с установкой мощности вручную и применением относительно недорогой автоматики от котлов отопления, см. напр. видео

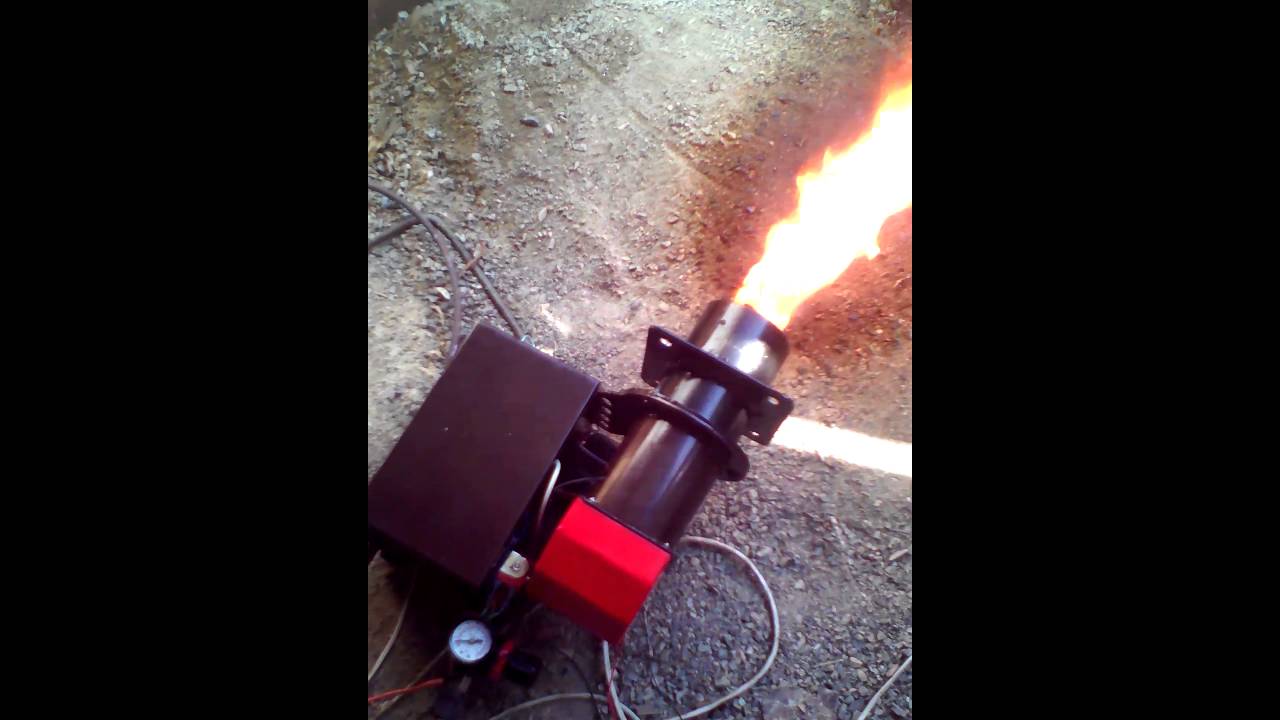

Видео: горелка на отработке с автоматикой


Горелка Бабингтона

Сам Роберт Бабингтон, запатентовавший свою горелку в 1979 г. , признавался, что, отчаявшись придумать форсунку, не засоряющуюся от отработки, вспомнил об одном из законов Мэрфи, гласящем: «Если железина ну вот все равно никак не хочет работать, попробуй сделать в ней все наоборот». Бабингтон попробовал продувать воздух сквозь тонкий слой масла – получилось. Пошел туман, а уж как его сжечь, дело известное.

Такое техническое решение оказалось возможным благодаря тому, что масло реологическая жидкость. Попросту – сверхтекучая. Сверхтекуч не только экзотический гелий II. Реологических жидкостей хватает и вокруг нас. Кто забывал на столе открытую банку с подсолнечным маслом, сразу поймет.

Устройство горелки Бабингтона и камеры сгорания (дожигателя) для нее

Конструкция горелки Бабингтона показана слева на рис., а справа – устройство камеры сгорания (дожигателя) для нее. Здесь уже виден недостаток данной горелки: чтобы сжечь отработку более чем на 95%, требуется 3-х ступенчатая подача воздуха (кроме как для распыления), причем частично с подогревом. Хотя наддува все равно не требуется.

Действует горелка Бабингтона довольно просто: топливо капает на распылительную головку со сферической поверхностью, что обеспечивает равномерное его растекание. Капает с избытком, чтобы воздуху всегда было что сдуть. Выброшенное воздушной струей из сопла в головке масло образует туман, который поджигается. Топливная пленка постоянно наползает на сопло благодаря реологическим свойствам масла. Избыток топлива стекает в сборник, откуда питательным насосом подается через подогреватель обратно в расходный бак (питатель). Часто вместо поплавка, включающего насос, питатель снабжается стоком избытка в баке прямо в сборник; питательный насос в таком случае работает непрерывно. Однако и в горелке Бабингтона достаточно конструктивных нюансов.

Нужна ли полная сфера?

Мощность, снимаемая с одного сопла горелки Бабингтона, ограничена конечной величиной текучести масла. Поэтому головки мощных горелок Бабингтона буквально истыканы порами. Если от горелки требуется не более 5-7 кВт, вместо технологически сложной полносферической головки возможно применить часть сферической поверхности.

Конструкция горелки Бабингтона с головкой в виде части сферы

Устройство горелки Бабингтона с частично сферической распылительной головкой показано на рис; (ак такую сделать, во всех подробностях и с фото описано здесь: diyworkplace.ru/14-diy-oil-burner.html). Помимо доступности материалов, на этой горелке хорошо учиться настраивать подачу топлива: чуть больше дал, масло затекает за лепесток головки, воняет, подгорает, забивает распылительную камеру.

Сфера все же лучше

Сферическая головка в горелке Бабингтона лучше еще и тем, что экономит топливо: в горелке с частично сферической головкой добрая доля обратки пригорает до невозможности использования. В конце концов оказывается, что в баке еще четверть и более, а горелка не запускается.

Как сделать распылительную головку горелки Бабингтона из недорогих материалов совсем иного назначения, имеющихся в широкой продаже, показано на рис.:

Как сделать распылительную головку горелки Бабингтона из подручных материалов

Заглушка от карниза штор хороша тем, что ее срезанная поверхность плоская и ровная. Просверлить в такой заготовке головки отверстие сопла не составит труда на обычном сверлильном станке. Если оно уйдет от полюса сферы в пределах 1-2 мм, это ничего. Главное – оси сопла и сферы будут параллельны и факел будет бить ровно. Можно даже увеличить мощность горелки, просверлив вокруг полюса сферы 3-4 отверстия не ближе 6 мм друг от друга треугольником или квадратом. Осталось решить – как сверлить?

Как сверлом 0,6 проделать отверстие 0,25

Допустимые пределы диаметра сопла горелки Бабингтона 0,1-0,5 мм. С узкого сопла снимается меньшая максимальная мощность, но расширяется диапазон ее регулировки, которая осуществляется изменением давления воздуха на распыление. Последнее для сопла 0,1 мм может меняться в пределах 0,5-5 атм, для сопла 0,25 мм – 1-3 атм, а давление перед соплом 0,5 мм нужно держать в пределах 2(+/-)0,2 атм, иначе пламя или срывается, или гаснет. Величину диаметра сопла 0,25 мм еще Бабингтон признал оптимальной; более узкие сопла забиваются пылью из воздуха, что требует как минимум 2-ступенной его очистки.

Но как просверлить отверстие диаметром 0,25 мм? Сверла такие далеко не везде купишь, а станок нужен повышенной точности, иначе сверло сразу ломается.

Выход из положения – сделать сопло из части иглы от медицинского шприца. Диаметры канала игл шприцов на 0,2-1 куб. см. находятся как раз в оптимальных пределах, а их наружный диаметр 0,4-0,6 мм. Сверла такие есть в широкой продаже, а заправлять их можно в обычную настольную сверлилку. Изготовление сопла горелки Бабингтона из медицинской иглы производится след. образом:

  • Вырезаем из иглы кусок длиной на 2-3 мм больше толщины стенки головки.
  • Прочищаем тонкой жесткой проволокой от опилок и заусенцев.
  • Сверлом чуть больше наружного диаметра иглы сверлим в головке пионерный канал. Если сверлом 0,6 засверлить канал под иглу 0,4 по наружи, ничего страшного.
  • Сверлом диаметром на 0,15-0,2 мм больше пионерного зенкуем отверстие с обеих сторон. Фаску нужно снять крошечную, поэтому зенкуем вручную, обмотав хвостовик сверла изолентой и поворачивая его пальцами.
  • Вставляем отрезок иглы в пионерное отверстие.
  • Двумя острыми шильями или, лучше, слесарными чертилками, разворачиваем концы отрезка иглы. Разворачивать из нужно одновременно, слегка надавливая и проворачивая инструменты в противоположные стороны.
  • Раструб внутри оставляем как есть, он ничему не мешает.
  • Наружный излишек снимаем наждачным камнем не грубее №360.
  • Еще раз прочищаем канал сопла, продуваем – головка готова.
А если головка уже готова?

Очень даже возможный вариант. Если на головку взять готовую форсунку для дизтоплива; подойдет дефектная из хлама или по дешевке. Любителей смущает, что выпускаются они на мощность от 20 кВт, но в данном случае бояться нечего, т.к. в форсунку пойдет не соляра, а воздух. Зато ее рабочая поверхность точно полусферическая, зеркально гладкая, с воротником, не дающим маслу затекать куда не надо и пригорать. Сопло, правда, будет от 0,7 мм, но его можно сузить, как описано выше. Как из дизельной форсунки сделать головку горелки Бабингтона, пригодной для долговременного интенсивного использования, да еще и с автоматикой от водогрейного котла, см. сюжет

Видео: горелка Бабингтона с автоматикой


Компрессор для распыления

Воздуха на распыление в горелке Бабингтона нужно немного, но под приличным давлением. Лучше всего для этой цели подойдет компрессор от старого холодильника, только перед ним надо поставить автомобильный воздухофильтр, иначе вакуумный насос быстро выйдет из строя. Нужен также ресивер, т.к. струю такой компрессор даст сильно пульсирующую.

Как приспособить компрессор от холодильника для воздушного питания горелки Бабингтона на отработке

Большое достоинство такой системы – возможность автоматизации зажигания горелки без электроники. Используем для этого предохранительный клапан (см. рис.), т.к. холодильный компрессор нагоняет давление больше 5 атм. Клапан возьмем самый плохой, тарельчатый с плоским седлом (тарелку и седло нужно будет притереть друг к другу с абразивом №600 или тоньше и промыть спиртом). У таких клапанов большой гистерезис (отношение давлений открывания и закрывания), но в данном случае нам того и нужно. Мы еще и усилим гистерезис клапана, надев на его шток грузик. Когда компрессор накачает ресивер до давления первоначального срабатывания, клапан резко «пшикнет», подпрыгнет вверх и на 1-2 с замкнет микровыключатель, подающий питание на трансформатор зажигания. Пойдет расход масла на горение, увеличится расход воздуха (холодную масляную пленку продуть труднее), и клапан станет подрабатывать, не доставая до микрика. Регулировочной гайкой удобно менять давление воздуха для изменения мощности горелки.

Смазка компрессора

В холодильнике компрессор смазывается хладоагентом, т.к. выкачивает из испарителя не чистый пар, а фреоновый туман. Вдруго компрессор зачавкал, это значит, что хладоагента слишком много и в системе он циркулирует в капельно-жидком состоянии. Если заставить холодильный компрессор качать воздух, он без смазки скоро испортится.

Смазывать компрессор от холодильника можно веретенкой или другим машинным маслом для точной механики. Сначала нужно сделать дозатор смазки, из бачка на 50-100 мл, иглы от обычного шприца на 2-10 кубиков, трубки от аппарата для переливания крови и пары зажимов от него же. Верхним перекрывают подачу смазки, а нижним регулируют ее величину.

Настройку дозатора производят в свободном пространстве. Нужно добиться, чтобы капля смазочного масла накапливалась на острие иглы, направленной точно вниз, в течение 2-4 мин, и еще столько же висела, пока не оторвется. Тогда иглу перпендикулярно вводят в подающий воздуховод компрессора так, чтобы ее скос находился посередине просвета и был ориентирован по потоку. Если иглу повернуть скосом вбок или против воздуха, масло не пойдет.

Система готова к использованию, но в процессе работы нужно будет еще за ней последить. Вдруг спустя некоторое время после запуска горелки характер горения изменится, это значит, что масла в компрессор идет много и он гонит его излишек с воздухом. Если до этого проходит не менее 10 мин, а пламя остается, только начинает пульсировать или коптить, поправить дело можно, немного повернув иглу, не более чем на 45 градусов. Не помогает или симптомы появляются раньше – нужно перенастраивать дозатор смазки на большее время накопления капли.

Пламя – в трубу!

С горелкой на отработке можно проделать любопытный опыт, результаты которого видны на след. рис.:

Использование горелки на отработке для обогрева помещений

Пропустив пламя горелки сквозь всего 1 м широкой трубы, увидим его уже не таким бешеным и сильно остывшим (поз. 1), а от трубы вверх заметен будет мощный поток нагретого воздуха. Если взять трубу диаметром от 200 мм и длиной от 3 м (поз. 2), то температура газов на ее выходе упадет менее чем до 100 градусов. Выставим устье трубы наружу – масляная вонь в помещении перестанет ощущаться, хотя газоанализатор и покажет превышение примесями жилищной нормы. Осталось герметически присоединить устье трубы к дымоходу, и получим систему отопления с КПД более 80%.

Испарительные

Отработку можно сжечь вовсе без наддува и подогрева, пуская по каплям в раскаленную чашу. Но такие устройства, как сказано выше, более-менее прилично работают только в составе котла или печи на отработке, так что горелками в собственном смысле не являются и рассматриваются в других публикациях.

Испарительные топливо-воздушные (чашечные) горелки на отработке

В чашу испарительной горелки на отработке подается топливо-воздушная смесь, т.е. необходим небольшой наддув (вентилятор от 20 Вт). Чаша предварительно нагревается или газовым факелом (поз. 1 на рис.), или подаваемым по каплям (пока без наддува) штатным топливом, поджигаемым калильной свечой (поз. 2). Последнее проще, но первые 3-5 мин копоти будет много. Когда пламя от очередной капли очистится и начнет взвиваться с шумом, свечу выключают и пускают воздух. В чаше появятся синие язычки (поз. 3 и 4), свидетельствующие о полном сгорании масла, но примеси к нему перейдут при этом в химически более агрессивную форму и уйдут в воздух, поэтому пользоваться испарительными горелками на отработке нужно осторожно, см. выше. К размерам деталей испарительная горелка не критична; основа – водопроводные трубы 1/2″ и 2”.

Примечание: для временного запуска на отработке, напр., гаражной буржуйки, удобнее будет испарительная горелка, действующая по тому же принципу, но в которую топливо-воздушная смесь подается сбоку по касательной, см. видео ниже:

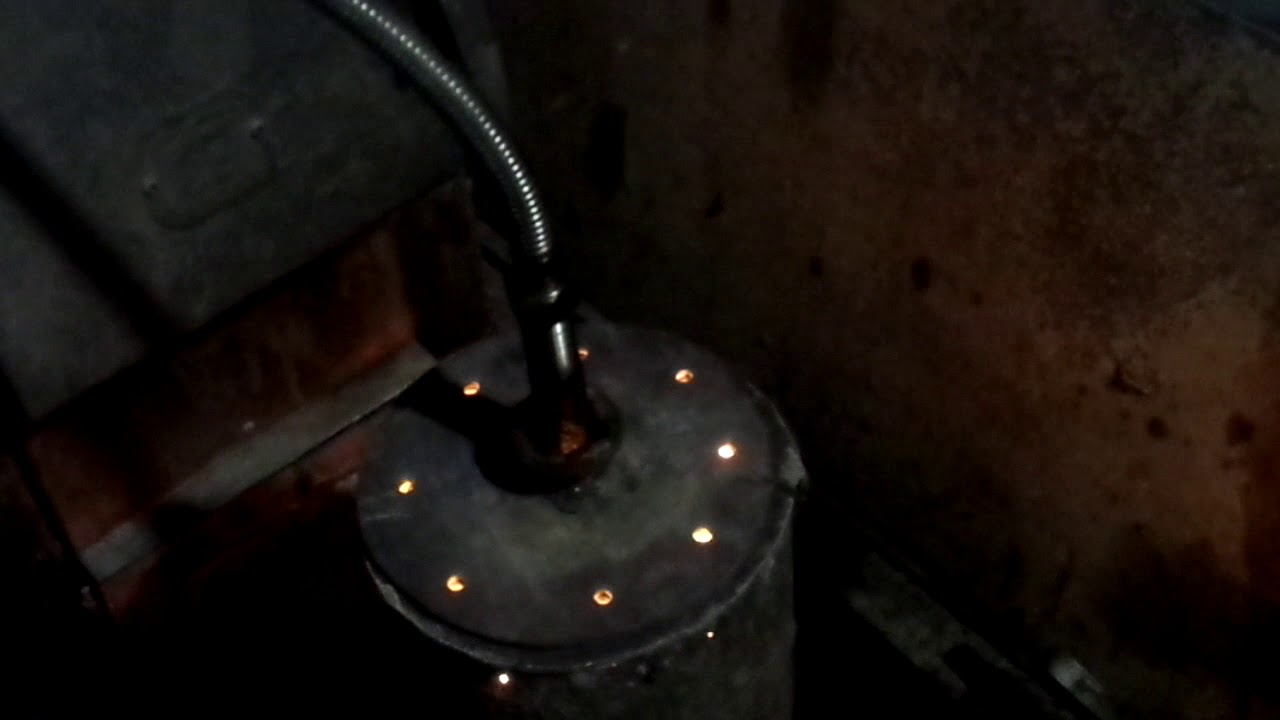

Видео: испарительная горелка на отработке для печи

Подведем итоги

Итак, горелка на отработке устройство достаточно сложное, дома на столе такую не сделаешь. Тем не менее, решая, быть или не быть горелке на отработке из ваших рук, учтите еще одно существенное обстоятельство. А именно, удельный расход топлива на обогрев отработкой наименьший: ок. 100 мл на 1 кВт тепловой мощности в час. Лучшие дизельные и мазутные горелки расходуют от 130 мл*кВт/час, а керосиновые и бензиновые от 160 мл*кВт/час. Стоимость отопления от тех, других и третьих сравнивать не приходится, т.к. отработка уже отработала свою цену в моторе.

Загрузка...

Обсуждение темы "Горелка на отработанном масле"

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Горелка на отработке: чертежи, схема, принцип работы

При эксплуатации автомобильного и тракторного транспорта образуется значительное количество отработанного масла. Согласно экологическому законодательству, это масло нельзя выливать на землю или в канализацию, а необходимо утилизировать на специальных предприятиях, неся при этом ощутимые для бюджета издержки. Изобретение Роберта Бабингтона позволяет решить эту проблему, используя отработку для отопления помещений или для нагрева технологических установок. Его горелка, будучи несложной по конструкции и доступной для изготовления домашнему мастеру, отличается надежностью и высокой энергоэффективностью.

Горелка на отработке

Что представляет собой горелка Баббингтона

Конструкция горелки Баббингтона на жидком топливе достаточно проста для того, чтобы ее можно было своими руками изготовить в домашней мастерской. Горелка на отработке имеет следующие основные узлы и детали:

  • емкость с отработкой;
  • топливопровод;
  • топливный насос; включенный в разрыв топливопровода;
  • полусфера с отверстием малого диаметра;
  • воздушная форсунка, выходящая в это отверстие;
  • поддон для стекающего топлива.

Схема устройства горелки

Топливопровод оканчивается на некоторой высоте над полусферой, отработка стекает по ней и испаряется, пары вовлекаются в воздушную струю, образуя топливную смесь. Не успевшее испариться топливо попадает в поддон, а из него по системе труб — обратно в топливную емкость.

Несмотря на кажущуюся простоту устройства, для его эффективной и, главное, безопасной работы требуется точно изготовить основные детали и правильно расположить их друг относительно друга. Поэтому лучше скачать готовые чертежи горелки Бабингтона и следовать указанным в них размерам.

Принцип работы

В большинстве известных масляных горелок масляно-воздушную смесь подается через жиклер под давлением. В отличие от них, в системе Бабингтона масло подается насосом малого давления и свободно стекает по поверхности, имеющей форму сферы или близкой к ней. Топливо образует тонкую пленку и испаряется, увлекаемое потоком воздуха, подаваемым под давлением в небольшое (до 0,3 миллиметра) отверстие в центре сферы. Пары масла и воздух перемешиваются, образуя факел топливной смеси. Этот факел поджигается и нагревает то, что следует нагревать — стенки печи или жидкостный теплообменник бойлера.

Принцип действия

Часть масла не успевает испариться и сгореть и стекает ниже отверстия, попадая в поддон для сбора топлива. Далее отработка перетекает из поддона в топливный бак и используется повторно.

Для повышения текучести и испаряемости отработки ее подогревают. Подогретая отработка распыляется на капельки меньшего объема, что также повышает качество топливной смеси и общую эффективность устройства.

Как сделать горелку на отработке

Для того чтобы сделать горелку на отработанном масле своими руками, потребуется:

  • крестовина для водопроводных труб с внутренней резьбой, диаметром 2 дюйма;
  • кусок двухдюймовой трубы с нарезанной внешней резьбой, длиной 15-20 см;
  • медная трубка диаметром 10 миллиметров для подачи топлива;
  • металлическая трубка для подачи воздуха;
  • компрессор 2-4 бар;
  • масляный насос;
  • фитинги для присоединения топливопровода;
  • вентиль для топливной магистрали для регулировки поступления топлива;
  • полусфера — латунная мебельная ручка или сферическая гайка.

Детали для сборки горелки на отработке

Насос подойдет от любого легкового автомобиля или мотоцикла, его приводной вал надо будет соединить с электродвигателем. Компрессор лучше всего взять от хододильника- они приспособлены к продолжительной работе.

Трубка вкручивается в одно из отверстий крестовины, в противоположное ввинчивается заглушка с закрепленной на ней полусферой таким образом, чтобы она находилась в центре крестовины. Сзади через заглушку к полусфере подводится трубка подачи воздуха.

В верхнее отверстие крестовины крепят топливопровод, из которого отработка будет капать на полусферу. Нижнее отверстие выводят в поддон для сбора несгоревшего масла. Все основные узлы горелки на отработанном масле, собранной своими руками:

  • крестовину в сборе;
  • компрессор;
  • топливный бак;
  • насос;
  • блок питания и управления;

закрепляют на раме, сваренной из стального уголка.

Горелка на отработке своими руками

Делаем форсунку горелки на отработке

Форсунка — самый ответственный элемент конструкции горелки для отработки, собранной своими руками. Точность ее изготовления определяет топливную эффективность и безопасность системы. Чем больше отверстие форсунки-тем мощнее получится горелка.

Кроме того, очень важно, чтобы канал поступления воздуха был ровным и гладким — тогда форма факела будет оптимальной. Наилучшим вариантом будет использование готового жиклера с отверстием нужного диаметра, например, от газовой плиты или карбюратора.

Но можно и просверлить отверстие на сверлильном станке. Использование ручной дрели не рекомендуется из-за трудности обеспечения соосности отверстия.

Форсунка

Полусферу можно сделать из мебельной ручки подходящего диаметра или из полусферической гайки. Форсунку надо смонтировать заподлицо с поверхностью полусферы. В самом крайнем случае используют просто выгнутую на правиле полоску металла с приваренным к ней жиклером.

Мощность получившейся горелки можно с известной погрешностью оценить заранее. Горелка с одним отверстием 0,3 мм сможет выдать примерно 16 квт тепловой мощности. Если требуется большая мощность, то лучше не увеличивать диаметр отверстия, а сделать их несколько, на расстоянии не менее 8 мм друг от друга. Практика показала, что из отверстия больше 0,3 мм воздушный поток становится турбулентным, хуже захватывает пары отработки, и тепловая эффективность устройства падает.

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

  • Простота конструкции, отсутствие подвижных частей.
  • Доступность для изготовления в домашних условиях.
  • Доступность в Сети хорошо просчитанных и точных чертежей.
  • Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
  • Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
  • Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
  • Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

  • Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
  • Необходимость электропитания для работы топливного насоса и воздушного компрессора.
  • Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

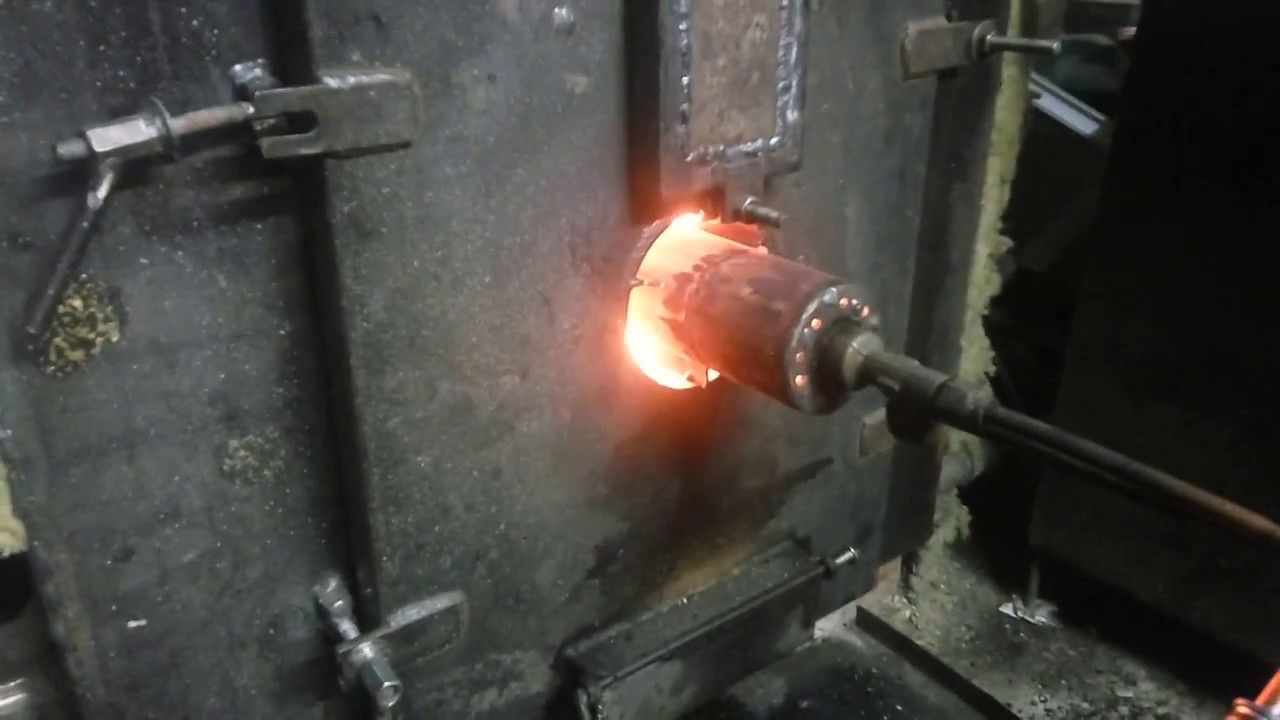

Горелка на отработанном масле своими руками

Самодельная горелка на отработке своими руками, фото, описание,  а также видео испытаний прилагаются.

Всем привет! Решил сделать отопление для своего гаража. Отапливать собираюсь отработанным маслом, для этого сделал самодельную горелку Бабингтона или проще говоря, горелку на отработке.

Принцип работы горелки вкратце опишу.
Подогретое топливо, поступающее на шар, образует тончайшую пленку за счет поверхностного натяжения.

Когда данная топливная пленка пронзается струей сжатого воздуха из крошечного отверстия (как правило 0,2 мм-0,3 мм), топливо не только эффективно распыляется, но также определенное количество воздуха подхватывается распыленным топливом, завершая процесс сжигания.

Основное преимущество горелки Бабингтон, — это отсутствие каких-либо форсунок, которые постоянно засоряются: топливо подается поверх маленького воздушного отверстия. Пока насос будет осуществлять подачу топлива вместе с разнообразными примесями (будь то грязь либо металлическая стружка) горелка будет функционировать в постоянном режиме.

Масляный насос подающий отработку из бака. Насос от ВАЗ классики, привод насоса от ГАЗ-53 (мотор-редуктор дворников).

    В бак встроил водяной тэн для подогрева перед пуском горелки, грею отработку примерно до 60 — 80 градусов. После пуска подогрев отключаю.

    • Насос стоит на высоте 15 мм от дна бака под тэном.

    Этим щитком включаю-выключаю: тэн, привод насоса. Присутствуют две скорости в приводе насоса. Вентилятор охлаждает диод, который уменьшает мощность водяного тэна. Пришлось поставить диод, чтобы тэн не сгорел раньше времени, диод стоит последовательно с тэном.

    1. Регулируемые ножки.
    2. Сделал сетку фильтр для отработки.

    Вот готовый вариант самодельной горелки на отработке. Чтобы использовать горелку для отопления, достаточно вставить её сопло в печь буржуйку или как вариант изготовить теплообменник из баллона с дымоходом.

    В этом видео, показана горелка на отработке уже в работе.

    Автор самоделки: Souzi. г. Барановичи. Беларусь.

    (1

    Источник: http://sam-stroitel.com/gorelka-na-otrabotke-svoimi-rukami.html

    Горелка на отработке из паяльной лампы: видео инструкция по изготовлению своими руками

    Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

    Можно ли заставить паяльную лампу работать на отработке?

    Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

    Что произойдет, если залить в паяльную лампу отработанное масло?

    Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно.

    Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя.

    Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

    Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

    Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

    Как изготовить горелку на отработке самостоятельно

    Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом.

    Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию.
    Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла.

    Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих.

    Горелка Бабингтона — альтернатива паяльной лампе

    Изначально горелка Бабингтона была запатентована для работы на дизельном топливе.

    Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел.

    Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

    • В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.
    • Эффект распыления наглядно представлен в видео:
      Горелка Бабингтона состоит из нескольких функциональных блоков:
    • Топливный — резервуар, насос и трубы для подачи топлива.
    • Воздушный, он состоит из компрессора и воздушной трубки.
    • Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
    • Сопло, направляющее факел пламени в нужном направлении.

    Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

    Достоинства горелки Бабингтона, сделанной своими руками:

    • широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
    • наличие примесей в топливе;
    • простота конструкции — ее можно сделать своими руками.

    Недостатки:

    • сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
    • запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
    • использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.

    В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель!

    Горелка Бабингтона своими руками

    Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

      • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

    • Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
    • Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
    • Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
    • Топливный отстойник и трубу для слива излишков масла обратно в бак.
    • Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
    • Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
    • Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
    • Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
    • Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
    • Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

    Подготовка узлов горелки к сборке

      1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

    Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

      1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
      2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

    • Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.

    Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

    • Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.

    • Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
    • Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
    • Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.

    Видео — схема сборки горелки:

    Подготовка топлива для горелки

    В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

    При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка.

    Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки.

    При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

    Меры безопасности

      Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
    • полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
    • запас топлива хранят на безопасном расстоянии;
    • потеки масла необходимо своевременно удалять;
    • электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
    • горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

    Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

    Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

    Источник: https://gidpopechkam.ru/pechki/gorelka-na-otrabotke-iz-payalnoj-lampy.html

    Горелка на отработке своими руками: пошаговая инструкция с фото :

    В этой статье мы рассмотрим, как сделать своими руками горелку на отработке для котлов из подручных материалов. У каждого автомобилиста часто возникает вопрос о том, куда девать отработанное масло.

    Ведь выливать на землю его нельзя – вредит почве, зато можно сделать горелку, которая будет заправляться отработкой.

    Ведь этот материал является прекрасным топливом, главное – обеспечить все условия для качественного его сгорания.

    Условия горения

    Чтобы самодельная горелка на отработке работала, нужно обеспечить соблюдение нескольких требований. В частности, масло лучше всего будет сгорать в разогретом и распыленном состоянии. Выполнить эти условия несложно, в статье приведено несколько вариантов горелок, у которых мощный факел огня, а главное – выделяется большое количество тепловой энергии.

    Нужно отметить, что допускается выполнять хотя бы одно условие – обеспечить нагрев или распыление. Правда, эффективность при этом окажется несколько меньшей.

    Самодельные горелки: требования

    Самодельные устройства можно использовать для любых целей. Очень часто их устанавливают в жидкотопливные печи или универсальные котлы. При изготовлении важно сделать форсунку, способную выдать мощное пламя. Требования к горелке, которые необходимо предъявлять в первую очередь:

    1. Малый расход электрической энергии.
    2. Легкость в монтаже и простота использования.
    3. У горелки должна быть высокая эффективность работы.
    4. Самоделка должна хорошо работать даже при использовании низкокачественного и загрязненного топлива.

    Особенности горелок

    Для того чтобы эффективно сжечь масло, его потребуется сначала прогреть, а затем распылить. Для этого устанавливается электрический нагревательный элемент ТЭН.

    Но расход электроэнергии при этом будет достаточно большой. А вам главное при изготовлении – это добиться минимальных потерь при использовании устройства.

    Горелка должна быть источником очень дешевого тепла, чего не реализовать при использовании ТЭНов.

    Раз не получается сначала прогреть масло, нужно попытаться его распылить. Простейшие горелки, изготовленные по схеме Бабингтона, могут успешно применяться в котлах.

    Конструкция предельно простая – топливо стекает по сферической поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух.

    Получается так, что масло сдувается со сферы, образуются маленькие капли, которые и можно воспламенить.

    Работа горелки

    В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей.

    Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно.

    Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух.

    Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

    Преимущества горелки Бабингтона

    У такой конструкции довольно много преимуществ. Самое главное – нет необходимости предварительно очищать отработанное масло. Ведь вы понимаете, что в отработке может содержаться очень большое количество примесей.

    Собственно, поэтому у масла такой специфический черный цвет. Также нельзя обойти стороной и второе преимущество – простоту изготовления.

    И если вы умеете работать с инструментами, то без труда сделаете эффективный и простой источник тепла на дешевом топливе.

    Испарительные горелки на отработанном масле нуждаются в дополнительном источнике тепла. Поэтому приходится ставить ТЭНы, которые потребляют большое количество электроэнергии.

    Либо же можно усложнить конструкцию, чтобы масло подогревалось и образовывались легковоспламеняющиеся фракции.

    Что касается схемы Бабингтона, то она очень простая – без испарения обойтись еще можно, вот только компрессор обязательно использовать. Это вариант конструкции с облегченным распылением топлива.

    Переделка промышленных горелок

    Стоит заметить, что сделать горелку на масле-отработке с нуля намного проще, нежели переделывать промышленные образцы. Ведь все равно потребуется вкладывать средства.

    Например, при переделке горелки на дизтопливе придется затратить довольно много денег. В итоге и конструкция оказывается весьма сложной и требуется подогревать масло.

    Намного дешевле купить готовую масляную горелку или сделать ее самостоятельно.

    Некоторые пытаются сделать горелку из паяльной лампы. Но это не очень хороший вариант, так как принцип работы у нее сильно отличается от того, какой необходим. В паяльной лампе форсунка прогревается, а масло вытесняется за счет давления из форсунки.

    Бензин – это очищенное топливо, чего не скажешь об отработанном масле. В нем есть и примеси металлов, и продукты сгорания солярки или бензина, а также иные виды загрязнений. В итоге форсунка засоряется очень быстро. Можно, конечно, модернизировать ее, но овчинка выделки не стоит – слишком дорого и трудозатратно.

    Поэтому рекомендуется отдать предпочтение горелке Бабингтона.

    Что потребуется для самостоятельной сборки

    А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

    Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

    1. Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
    2. Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
    3. Медная трубка, чтобы подавать воздух к сфере горелки.
    4. Трубка для слива отработки.
    5. Насос для перекачки излишков в основной бачок.
    6. Металлическая труба диаметром 2 дюйма для сопла.
    7. Тройник для двухдюймовой трубы.
    8. Материалы для сферической форсунки.

    Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

    Форсунка

    Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки.

    Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки.

    Лучший вариант – сделать отверстие на специальном станке.

    Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента.

    Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла.

    В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

    Сборка горелки

    А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе.

    А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух.

    Второй конец трубки соединяется с компрессором.

    Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем.

    В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок.

    Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.

    Завершение изготовления

    У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло.

    Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос.

    Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

    Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

    1. Компрессор.
    2. Масляный насос.
    3. Нагревательный элемент.

    К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

    Источник: https://www.syl.ru/article/378200/gorelka-na-otrabotke-svoimi-rukami-poshagovaya-instruktsiya-s-foto

    Горелка на отработке

    При эксплуатации автомобильного и тракторного транспорта образуется значительное количество отработанного масла.

    Согласно экологическому законодательству, это масло нельзя выливать на землю или в канализацию, а необходимо утилизировать на специальных предприятиях, неся при этом ощутимые для бюджета издержки.

    Изобретение Роберта Бабингтона позволяет решить эту проблему, используя отработку для отопления помещений или для нагрева технологических установок. Его горелка, будучи несложной по конструкции и доступной для изготовления домашнему мастеру, отличается надежностью и высокой энергоэффективностью.

    Горелка на отработке

    Что представляет собой горелка Баббингтона

    Конструкция горелки Баббингтона на жидком топливе достаточно проста для того, чтобы ее можно было своими руками изготовить в домашней мастерской. Горелка на отработке имеет следующие основные узлы и детали:

    • емкость с отработкой;
    • топливопровод;
    • топливный насос; включенный в разрыв топливопровода;
    • полусфера с отверстием малого диаметра;
    • воздушная форсунка, выходящая в это отверстие;
    • поддон для стекающего топлива.

    Схема устройства горелки

    Топливопровод оканчивается на некоторой высоте над полусферой, отработка стекает по ней и испаряется, пары вовлекаются в воздушную струю, образуя топливную смесь. Не успевшее испариться топливо попадает в поддон, а из него по системе труб — обратно в топливную емкость.

    Несмотря на кажущуюся простоту устройства, для его эффективной и, главное, безопасной работы требуется точно изготовить основные детали и правильно расположить их друг относительно друга. Поэтому лучше скачать готовые чертежи горелки Бабингтона и следовать указанным в них размерам.

    Принцип работы

    В большинстве известных масляных горелок масляно-воздушную смесь подается через жиклер под давлением. В отличие от них, в системе Бабингтона масло подается насосом малого давления и свободно стекает по поверхности, имеющей форму сферы или близкой к ней.

    Топливо образует тонкую пленку и испаряется, увлекаемое потоком воздуха, подаваемым под давлением в небольшое (до 0,3 миллиметра) отверстие в центре сферы. Пары масла и воздух перемешиваются, образуя факел топливной смеси.

    Этот факел поджигается и нагревает то, что следует нагревать — стенки печи или жидкостный теплообменник бойлера.

    Принцип действия

    Часть масла не успевает испариться и сгореть и стекает ниже отверстия, попадая в поддон для сбора топлива. Далее отработка перетекает из поддона в топливный бак и используется повторно.

    Для повышения текучести и испаряемости отработки ее подогревают. Подогретая отработка распыляется на капельки меньшего объема, что также повышает качество топливной смеси и общую эффективность устройства.

    Как сделать горелку на отработке

    Для того чтобы сделать горелку на отработанном масле своими руками, потребуется:

    • крестовина для водопроводных труб с внутренней резьбой, диаметром 2 дюйма;
    • кусок двухдюймовой трубы с нарезанной внешней резьбой, длиной 15-20 см;
    • медная трубка диаметром 10 миллиметров для подачи топлива;
    • металлическая трубка для подачи воздуха;
    • компрессор 2-4 бар;
    • масляный насос;
    • фитинги для присоединения топливопровода;
    • вентиль для топливной магистрали для регулировки поступления топлива;
    • полусфера — латунная мебельная ручка или сферическая гайка.

    Детали для сборки горелки на отработке

    Насос подойдет от любого легкового автомобиля или мотоцикла, его приводной вал надо будет соединить с электродвигателем. Компрессор лучше всего взять от хододильника- они приспособлены к продолжительной работе.

    Трубка вкручивается в одно из отверстий крестовины, в противоположное ввинчивается заглушка с закрепленной на ней полусферой таким образом, чтобы она находилась в центре крестовины. Сзади через заглушку к полусфере подводится трубка подачи воздуха.

    В верхнее отверстие крестовины крепят топливопровод, из которого отработка будет капать на полусферу. Нижнее отверстие выводят в поддон для сбора несгоревшего масла. Все основные узлы горелки на отработанном масле, собранной своими руками:

    • крестовину в сборе;
    • компрессор;
    • топливный бак;
    • насос;
    • блок питания и управления;

    закрепляют на раме, сваренной из стального уголка.

    Горелка на отработке своими руками

    Форсунка — самый ответственный элемент конструкции горелки для отработки, собранной своими руками. Точность ее изготовления определяет топливную эффективность и безопасность системы. Чем больше отверстие форсунки-тем мощнее получится горелка.

    Кроме того, очень важно, чтобы канал поступления воздуха был ровным и гладким — тогда форма факела будет оптимальной. Наилучшим вариантом будет использование готового жиклера с отверстием нужного диаметра, например, от газовой плиты или карбюратора.

    Но можно и просверлить отверстие на сверлильном станке. Использование ручной дрели не рекомендуется из-за трудности обеспечения соосности отверстия.

    Форсунка

    Полусферу можно сделать из мебельной ручки подходящего диаметра или из полусферической гайки. Форсунку надо смонтировать заподлицо с поверхностью полусферы. В самом крайнем случае используют просто выгнутую на правиле полоску металла с приваренным к ней жиклером.

    Мощность получившейся горелки можно с известной погрешностью оценить заранее. Горелка с одним отверстием 0,3 мм сможет выдать примерно 16 квт тепловой мощности.

    Если требуется большая мощность, то лучше не увеличивать диаметр отверстия, а сделать их несколько, на расстоянии не менее 8 мм друг от друга.

    Практика показала, что из отверстия больше 0,3 мм воздушный поток становится турбулентным, хуже захватывает пары отработки, и тепловая эффективность устройства падает.

    Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

    Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

    Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

    Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

    В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке.

    По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами.

    Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

    Достоинства и недостатки горелки на жидком топливе

    Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

    • Простота конструкции, отсутствие подвижных частей.
    • Доступность для изготовления в домашних условиях.
    • Доступность в Сети хорошо просчитанных и точных чертежей.
    • Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
    • Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
    • Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
    • Высокая степень пожарной безопасности.

    Кроме указанных достоинств, горелка обладает и рядом недостатков.

    • Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
    • Необходимость электропитания для работы топливного насоса и воздушного компрессора.
    • Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

    Горелка на отработке в быту

    В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

    Источник: https://stankiexpert.ru/tehnologii/gorelka-na-otrabotke.html

    Горелка на отработанном масле

    Сложность изготовления: ★★★★★

    Время изготовления: Пару дней

    Подручные материалы: ██████░░░░ 60%

    Предисловие

    Работаю в автомастерской, столкнулся с проблемой утилизации отработки.

    Недавно нашёл в Интернете интересную схему, и решил сделать горелку на отработке своими руками, причём она может работать на неочищенном масле, смешанном с водой или даже со стружкой!Основная идея такова: масло течёт по сферической поверхности и растекается по ней тонкой плёнкой. Если подавать воздух или горючий газ через маленькое отверстие в поверхности (прямо под слоем масла), струя будет мелко распылять масло. Если поджечь — получим отличный масляный факел.

    Материалы

    • Ведро
    • Листовое железо
    • Автомобильный маслонасос
    • Двигатель для маслонасоса с регулятором оборотов
    • Болт М10
    • Медная трубка
    • Датчики тепла и света
    • Электромагнитный воздушный клапан

    Инструменты

    • Дрель
    • Болгарка или ножовка
    • Сварочный аппарат
    • Ключи, плоскогубцы
    • Паяльник

    ВидеоВидео работы самодельной горелки на отработанном масле

    Итоги работы и советы

    • Расход воздуха очень мал, всего несколько литров в час.
    • Работает горелка на отработанном масле любой степени загрязнённости стружкой или чем угодно.
    • Расход масла тоже очень небольшой
    • Греет намного сильнее, чем можно представить
    • Решает проблему утилизации отработанного масла
    • При правильном подходе к автоматизации можно получить «Умный дом» с авторегулировкой температуры (выгодно для дачных домов или гаражей)
    • Горит совершенно без копоти, очень горячо: мощность не меньше 10 кВт.
    • Давление воздуха на форсунке 2 кг/см.кв, если меньше — не горит, если больше — пламя срывается.
    • Таким образом видно, что своими руками можно собрать очень мощную горелку на отработке, которая отлично себя показывает: экономична, высокий КПД, относительно несложно изготавливается и адски круто греет.

    Смотреть все проекты по тегу: горелка

    Источник: http://diyworkplace.ru/14-diy-oil-burner.html

    видео инструкция по изготовлению своими руками

    Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

    Можно ли заставить паяльную лампу работать на отработке?

    Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

    Что произойдет, если залить в паяльную лампу отработанное масло?

    Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

    Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

    Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

    Как изготовить горелку на отработке самостоятельно

    Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом. Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию.
    Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла. Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих.

    Горелка Бабингтона — альтернатива паяльной лампе

    Изначально горелка Бабингтона была запатентована для работы на дизельном топливе. Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

    В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.

    Эффект распыления наглядно представлен в видео:

      Горелка Бабингтона состоит из нескольких функциональных блоков:
    • Топливный — резервуар, насос и трубы для подачи топлива.
    • Воздушный, он состоит из компрессора и воздушной трубки.
    • Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
    • Сопло, направляющее факел пламени в нужном направлении.

    Стандартную конструкцию можно доработать своими руками, повысив ее эффективность. Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть. Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки.

    Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

    Достоинства горелки Бабингтона, сделанной своими руками:

    • широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
    • наличие примесей в топливе;
    • простота конструкции — ее можно сделать своими руками.

    Недостатки:

    • сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
    • запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
    • использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.
    В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель!

    Горелка Бабингтона своими руками

    Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

      • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

    • Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
    • Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
    • Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
    • Топливный отстойник и трубу для слива излишков масла обратно в бак.
    • Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
    • Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
    • Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
    • Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
    • Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
    • Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

    Подготовка узлов горелки к сборке

      1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

    Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

      1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
      2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

    • Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.



    Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

    • Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.



    • Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
    • Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
    • Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.



    Видео — схема сборки горелки:

    Подготовка топлива для горелки

    В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

    При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка. Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки. При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

    В данной статье подробно рассматриваем весь процесс изготовления буржуйки длительного горения: от обустройства фундамента до изготовления дымохода.
    Технологию безопасного разбора газового баллона и последующего изготовления из него буржуйки, работающей на дровах, можно посмотреть здесь
    О плюсах и минусах печи длительного горения на дровах, сделанной своими руками, читайте: https://gidpopechkam.ru/pechki/dlitelnogo-goreniya-na-drovax.html

    Меры безопасности

      Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
    • полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
    • запас топлива хранят на безопасном расстоянии;
    • потеки масла необходимо своевременно удалять;
    • электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
    • горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.
    Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

    Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

    Горелка на отработанном масле своими руками: инструкция по изготовлению

    В настоящее время для организации отопления частного дома применяют несколько различных систем. В зависимости от наличия и доступности того или иного вида топлива, обогреть дом в холодный период года можно, используя электричество, газ и различные виды твердого топлива. При этом в последние годы все интенсивнее стало использоваться в виде топлива для малых котельных отработанное моторное масло. Одним из способов его использования является самосотятельное изготовление горелки на отработанном масле из подручных материалов. О том, как это сделать, и пойдет речь в дальнейшем.

    Строение горелки на отработке

    Общий вид приспособления можно рассмотреть на расположенном ниже фото.

    Изучив его не сложно заметить некоторые особенности горелки. Корпус представляет собой использованный газовый баллон небольшого объема. К нему в верхней и нижней части приварены противоположно направленные отрезки дюймовой толстостенной стальной трубы. Нижняя из них используется для непосредственной подачи масляно-воздушной взвеси в зону горения, а верхняя играет роль раструба горелки, из которой и вырывается поток пламени высокой температуры. Для создания воздушного потока, который нагнетает воздух в печь и способствует возникновению факела, вырывающегося из выходного отверстия горелки, используется обыкновенный бытовой пылесос достаточной мощности. Познакомившись с внешним видом агрегата, перейдем к его изготовлению.

    Для сборки вышеописанного агрегата своими руками необходимо приготовить сварочный аппарат, применяемый непосредственно для соединения деталей, болгарку, которую будем использовать для раскроя материалов. Кроме традиционного инструмента понадобится токарно-винторезный станок.

    Первым узлом горелки, работающей на отработанном масле, является корпус. Для его изготовления подготовьте использованный газовый баллон. Во избежание чрезвычайной ситуации убедитесь в том, что газ из емкости полностью использован. После этого удалите заливное отверстие. С помощью соответствующего овального шаблона выполните разметку крепежных отверстий обеих труб и высверлите их по внутренней части контура электродрелью с закрепленным в патроне спиральным сверлом. Аккуратно перерубив перемычки между отверстиями слесарным зубилом, или перепилив болгаркой с установленным диском по металлу, удалите лишнее. Для придания посадочным отверстиям правильной формы расточите их с помощью круглого напильника вручную, или цилиндрической фрезой, установленной в электродрель. Не забывайте закрыть глаза защитными очками при выполнении механической обработки металла.

    В полученные отверстия, соответствие формы которых необходимо постоянно контролировать с помощью шаблона, установите и приварите отпиленные заранее трубы.

    Система подачи отработанного масла  в горелку

    Обратите внимание, что в крайней половине нижней трубы имеется отверстие с приваренной гайкой М16. Оно необходимо для крепления масляной форсунки.

    Ее удобно изготовить на токарном станке по металлу. Основу детали составляет стержень, имеющий гладкий хвостовик, используемый для крепления маслоподводящего шланга . В случае применения гибкой подводки необходимо на этой части выполнить резьбу соответствующего диаметра. На большей части стержня необходимо выполнить метрическую резьбу с наружным диаметром 16 миллиметров. Почти на всю длину форсунки для горелки выполняется осевое отверстие, которое встречается с трехмиллиметровым поперечным, расположенным в нижней части детали. При наличии доступа к указанному оборудованию и достаточному навыку владения токарной обработкой металлов изготовить подобную деталь не составит особого труда. В противном случае закажите ее на ближайшем металлообрабатывающем предприятии либо подберите подобную деталь самостоятельно.

    Принцип работы форсунки  основан на истечении вязкой отработки из поперечного отверстия и захватывании ее потоком воздуха. При этом масло разбивается на минимальные капли, возгорание которых происходит гораздо легче.

    Система регулировки потока воздуха

    Еще одной особенностью данной конструкции горелки является наличие системы регулирования воздушного потока, который в дальнейшем позволяет изменять силу огненного факела. В ее основе лежит стальная чашка, имеющая полукруглое дно и достаточного диаметра отверстие.

    Эту деталь горелки так же удобно изготовить на токарном станке. При этом для получения правильной полусферической формы дна понадобятся специальные резцы и высокая квалификация токаря. Если вы не уверены в своих силах, обратитесь за помощью к профессионалам или найдите готовый блок для регулировки потока воздуха, например от карбюратора автомобиля.

    Непосредственное регулирование воздуха выполняется круглой шторкой, закрепляющейся на Г-образной оси винтом М4.

    Для обеспечения надежного присоединения выходного патрубка шланга и работы воздушной задвижки использован переходник, имеющий продольную прорезь.

    Возможность доступа в камеру  для поджога отработанного масла вовремя запуска горелки обеспечивает утяжеленная крышка, устанавливаемая на привариваемых навесках на горловину газового баллона.

    При использовании более легкого варианта возможно самопроизвольное открытия приспособления в процессе работы.

    При правильно собранной конструкции работа горелки должна сопровождаться выходом из рабочей части ровного фиолетового факела, возникающего при сгорании воздушно-масляной смеси в корпусе.

    Для обеспечения пожарной безопасности при работе с данной конструкцией горелки на отработке место крепления форсунки и маслоподводящего гибкого провода лучше дополнительно защитить стальным экраном, предохраняющим возгорание масла в случае нарушения герметичности.

    Кроме рассмотренного нами варианта приспособления, вполне возможно самостоятельное изготовление и других масляных горелок. Некоторые из них используют предварительный подогрев отработанного масла для улучшения его возгорания. Один из способов осуществления этого – установка масляного цилиндра непосредственно на выходном патрубке.

    На данном конкретном примере, в отличие от описанного выше, воздух нагнетается с помощью электровентилятора.

    Ну а теперь запуск и прогрев горелки:

    Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение 🙂

    Статьи, которые Вам будут интересны:

    Горелка Бабингтона на отработанном масле – как сделать своими руками

    При использовании отработанных масел для отопления частного дома возникает вечная проблема – предварительная подготовка горючего, очистка от примесей и воды. Упростить задачу поможет горелка Бабингтона, сжигающая отработку и другое жидкое топливо любого качества. Поскольку ее конструкция и принцип работы вызывает немалый интерес, рассмотрим эти вопросы в данном материале. Заодно расскажем, как сделать «всеядную» масляную горелку своими руками.

    Принцип работы горелки Бабингтона

    Несколько слов об истории изобретения. Рассматриваемый способ сжигания тяжелых фракций жидкого топлива появился относительно недавно – в середине прошлого века. Если точнее, то изобретатель Роберт С. Бабингтон (R.S. Babington) запатентовал свою горелку на дизельном топливе в 1969 году. Однако, срок действия патента давно истек и теперь ее устройство доступно всем интересующимся.

    Изобретение Бабингтона по принципу работы в корне отличается от традиционных масляных горелок, где смесь воздуха и топлива впрыскивается форсункой под давлением:

    1. Отработка или дизель подается из бака насосом малой производительности.
    2. Топливо капает на рабочую поверхность – сферическую или наклонную. По ней горючее стекает вниз, образуя тонкую пленку.
    3. В центре указанной поверхности проделано отверстие малого диаметра (не более 0.3 мм), сквозь которое компрессор нагнетает сжатый воздух.
    4. Горелка Бабингтона на отработанном масле работает по следующему принципу: поток сжатого воздуха, выходящего через малое отверстие под давлением, отрывает часть масляной пленки от поверхности.
    5. В результате получаем струю топливовоздушной смеси, которая после розжига образует устойчивый факел пламени. Он направляется в топку печи или котла, нагревая стенки камеры либо водяную рубашку. Ниже на рисунке показана схема работы горелочного устройства:
    Поскольку часть топлива течет мимо отверстия, организован сток обратно в бак

    Здесь хорошо видно, что несгоревшие остатки отработанного масла стекают с полусферы в специальную емкость, а оттуда — обратно в главный бак. Из него топливо поступает на сжигание уже под небольшим давлением, причем предварительно подогревается для разжижения. Как видите, никаких фильтрующих элементов конструкцией не предусмотрено.

    Подогрев отработанного масла или дизельного топлива перед сжиганием горелкой Бабингтона очень важен и вот почему:

    1. Нагретая отработка разжижается и образует более тонкую пленку на рабочей поверхности, которая хорошо распыляется потоком воздуха. Это способствует более эффективному горению.
    2. Чем мельче капельки жидкого топлива, взвешенные в струе, тем легче произвести розжиг котла или печи Бабингтона в ручном/автоматическом режиме.

    Справка. Найти и купить готовую горелку Бабингтона в заводском исполнении нереально. Известные производители масляных и дизельных агрегатов, например, KROLL или EURONORD, таковых не производят. Выход один – заказать горелку хорошему мастеру или же сделать ее самому.

    Плюсы и минусы горелки Бабингтона

    Особенность этого типа горелочных устройств состоит в том, что их позитивные и негативные стороны уравновешивают друг друга. Как вы уже могли догадаться, главное преимущество – использование тяжелых видов жидкого топлива любого качества. Даже при большом количестве примесей в отработанном масле самодельная горелка с воздушным наддувом будет исправно функционировать (в отличие от других печей, сделанных для использования подобного горючего).

    Не помеха и наличие в отработке воды или автомобильного антифриза (в разумных пределах), хотя небольшие сбои могут иметь место. Дело в том, что сила поверхностного натяжения воды выше, чем у жидких углеводородов. Соответственно, пленка из отработки легче отрывается от рабочей поверхности под воздействием воздушного наддува в горелке Бабингтона. Если в масле имеется немного воды, то последняя практически не попадает в зону горения, а стекает вниз, в отстойник.

    Совет. Злоупотреблять «всеядностью» горелочного устройства все же не стоит. Лучше перед применением отработку прогнать через грубый сетчатый фильтр.

    Другой приятный для пользователя факт – большой выбор используемых видов жидкого горючего. Правда, при переходе с одного на другое придется перенастраивать горелку по дозировке топлива и воздуха. Вот перечень этих видов:

    • отработанные масла и ГСМ любого происхождения и вязкости – из автомобилей, станков и прочих машин и механизмов;
    • солярка и биодизель;
    • свежие, старые и перегоревшие растительные масла;
    • мазут;
    • светлое печное топливо, керосин.
    Отработанное масло предварительно нагревается в трубке, опоясывающей корпус горелки

    Теперь о недостатках, коих тоже хватает:

    1. Масляная горелка Бабингтона — устройство относительно простое. А вот система дозированной подачи и стока горючего выйдет посложнее. В схеме участвует 2 емкости, насос и топливный тракт с регулировкой интенсивности горения. Важно обеспечить качество соединений, иначе масло начнет подтекать.
    2. При использовании жидких видов топлива, особенно отработки, в котельной редко бывает чисто. Надо понимать, что грязь и запахи в помещении топочной неизбежны. Недостаток проявляется в процессе настройки горелки Бабингтона для совместной работы с самодельной печью или котлом. Сюда же относится перенастройка оборудования для перехода с отработки на дизельное, мазутное или растительное топливо.
    3. Изредка при работе горелки возникают сбои из-за того, что засоряется сопло, точнее, крошечное отверстие для воздуха. Скорее всего, причина кроется на стороне компрессора. К примеру, изношенность поршневой группы приводит к попаданию масла из картера в сопло и может стать причиной сбоев.

    Отдельно стоит упомянуть о мерах пожарной безопасности. При выполнении работ, связанных с установкой масляного горелочного устройства, рекомендуется держать под рукой огнетушитель. Последний должен постоянно находиться в помещении котельной.

    Как сделать горелку самостоятельно

    Чтобы понимать, как сделать горелочное устройство Бабингтона, нужно изучить его конструкцию по чертежам. Таковых на просторах интернета можно отыскать немало, но для изготовления лучше перенять опыт специалистов и взять в работу проверенный прототип. Ниже представлен чертеж горелки, сделанной и испытанной одним из опытных участников одного из специализированных форумов:

    Теперь несколько слов о том, из чего можно смастерить агрегат по этому чертежу. Автор в качестве корпуса использовал обычный стальной тройник с резьбами для присоединения труб диаметром 2 дюйма (ДУ50). Вместо тройника сгодится и крестовина такого же размера. Остальные элементы – в соответствии с перечнем:

    1. Любая металлическая деталь с полусферическим концом может выступать форсункой

      Полусфера или полый шар для горелки Бабингтона. Вариантов несколько – начиная от дверной ручки из латуни и заканчивая различными сферическими гайками.

    2. Сопло – сгон из металлической трубы с наружной трубной резьбой, длина – 150—200 мм.
    3. Медная трубка диаметром 10 мм для топливного тракта.
    4. Трубка металлическая для организации подачи воздуха. Диаметр – не менее 10 мм.
    5. Фитинги резьбовые, служат для присоединения медной трубки к корпусу.

    Также понадобится небольшой насос для перекачки отработанного масла. С этой задачей неплохо справляются агрегаты от автомобиля ВАЗ или мотоцикла, нужно только обеспечить их вращение от электродвигателя. Компрессор подойдет любой маломощный, в том числе от холодильника, поскольку давление в воздушном тракте должно быть небольшим (номинальное — около 2 Бар, максимум – 4 Бар).

    Совет. Для дозирования или перекрывания топливной магистрали на ней стоит установить специальный вентиль.

    Важная операция – просверлить в импровизированной форсунке калиброванное отверстие очень малого диаметра. Но сначала необходимо подобрать сверло требуемого размера, ведь от величины отверстия будет зависеть мощность будущей самодельной горелки Бабингтона. О расчете мощности будет сказано в следующем разделе, а о том, как самому сделать маленькое отверстие, подробно показано на видео:

    Подбор мощности

    Фокус в том, что самостоятельно произвести такой расчет по формулам довольно затруднительно. Есть данные, полученные на практике, и они гласят, что разные мастера-умельцы делают одно или несколько отверстий диаметром от 0.1 до 0.3 мм. Есть и более точная информация: если изготовить горелку с 1 отверстием размером 0.25 мм, то получится добиться мощности котла до 15 кВт (в зависимости от вида топлива).

    Совет. Не стоит сверлить отверстие слишком большого размера (более 0.3 мм), это приведет к ухудшению распыления и сгорания отработки. Кроме того, устройство будет сложнее разжечь, да и расход жидкого топлива неоправданно увеличится.

    Опираясь на эти данные, можно подобрать тепловую мощность агрегата количеством отверстий. Чтобы выйти на 30—35 кВт, придется просверлить не 1 отверстие на 0.25 мм, а два. Причем расстояние между ними нужно выдержать не менее 8 мм, чтобы факелы топливовоздушной смеси не гасили друг друга. По опыту, при работе горелки Бабингтона на отработке через одно отверстие 0.25 мм приблизительный расход масла в максимальном режиме составит до 2 л в час.

    Рекомендации по изготовлению

    Когда отверстие готово, к шару надо прикрепить трубку подачи воздуха и установить его внутрь тройника. Для герметичного вывода трубки из корпуса придется изготовить резьбовую заглушку. В ней просверливается отверстие, куда и вставляется трубка. Сверху в тройник методом пайки врезается штуцер, а к нему присоединяется медная магистраль топливоподачи. Для подогрева отработанного масла перед сжиганием используем такие способы:

    1. В бак, откуда происходит подача отработки на полусферу, встраивается электрический ТЭН с терморегулятором.
    2. Трубка, ведущая из бака, делает несколько витков вокруг разогретого сопла, за счет чего проходящее по ней топливо разогревается.

    К тройнику сначала прикручивается сопло, а потом на него надевается предварительно согнутая в спираль медная трубка. А уж потом она подключается к штуцеру. Кстати говоря, в сопле следует проделать 2 отверстия диаметром не менее 8 мм для поступления вторичного воздуха. Подробное описание, как изготовить горелку Бабингтона самому, дано в представленном ниже видео:

    Нижний выход из тройника предназначается для стекания отработанного масла в бак-отстойник. Его можно расположить прямо под горелкой, но это не эстетично и небезопасно, — пламя слишком близко. Лучше отнести бак в сторону, а для отвода отработки придумать штуцер с резьбовой пробкой и трубкой. Тот, кто силен в области электроники, может приладить к горелке комплект автоматики розжига и безопасности с контроллером.

    Электрический розжиг может обеспечиваться одной или двумя автомобильными свечами зажигания, вкрученными в начале сопла. Это даст возможность останавливать и запускать котел в автоматическом режиме, перекрывая и возобновляя подачу отработанного масла и воздуха в горелку. Контроллер может получать сигналы от датчика пламени, температуры воды в котле и уровня топлива в баке и на их основании отключать насос и закрывать клапан топливной магистрали.

    О переделке паяльной лампы на отработку

    Некоторые домашние мастера, изучив принцип работы горелки Бабингтона, пытаются переделать под сжигание отработанного масла обычную паяльную лампу. Цель – удешевление и упрощение изготовления, ведь процессы в этих двух устройствах якобы схожи. Такое мнение ошибочно, так как паяльная лампа функционирует иначе, нежели описанная здесь самодельная горелка.

    В лампе воздух нагнетается в бачок с бензином с одной целью – вытолкнуть его и подать к форсунке. При этом горючее проходит стадию нагрева и испарения. Форсунка подает в зону сжигания уже пары бензина, жидкость там можно наблюдать только на стадии розжига, когда «голова» паяльной лампы еще не прогрелась. Отработанное же масло испарить не удастся и форсунка будет подавать его в виде крупных капель, что не способствует нормальному горению. Да и сечение жиклера быстро засорится от различных примесей.

    Вывод прост: переделать паяльную лампу для сжигания тяжелого жидкого топлива не удастся.

    Заключение

    На данный момент универсальная горелка, работающая по принципу Бабингтона, — это прерогатива мастеров–самодельщиков. Хотя она обладает массой достоинств, известные бренды не торопятся налаживать производство подобных агрегатов. Можно предположить, что причиной тому – пожарная опасность такого изделия и слишком высокая прогнозируемая цена из-за сложной системы подачи топлива с воздухом.

    Горелка на отработке своими руками: пошаговая инструкция по изготовлению

    Уже несколько десятилетий назад, на дачах и в подсобных помещениях можно было встретить горелки, работающие на отработанном масле.

    Понятны причины популярности агрегатов – они работали не просто на «бросовом» топливе, а даже помогали с утилизацией скапливавшихся отходов.

    Её конструкцию мастера разработали на основе керогаза. И в наше время прибор не утратил актуальности. Разберемся, как делается горелка на отработке своими руками.

    Достоинства и недостатки

    Достоинства:
    • Относительно дешевое или даже бесплатное топливо.
    • Возможность изготовить самостоятельно.
    • Конструкция получается недорогая.
    • «Переваривает» даже самое некачественное масло.

    Недостатки:

    • Любого вида горелку нельзя использовать в жилом помещении (от неё обязательно будет угар и запах масла).
    • Процесс изготовления горелки не так уж прост.

    Схема устройства и чертежи

    Ниже представлена горелка на отработке, которую можно сделать своими руками, имеющая простейшее устройство. Она может быть использована для изучения принципа сжигания масла и создания более сложной конструкции.

    В целом агрегат состоит из:

    • горелки;
    • топливного бака;
    • заслонки для регулировки подачи воздуха;
    • крана для регулировки подачи масла;
    • вентилятора или пылесоса.

    Устройство горелки на жидком топливе

    Горелка на отработанном масле своими руками – особенности изготовления

    Самый простой способ сделать горелку с использованием маленького газового баллона или паяльной лампы. Для работы нужно приготовить:

    • вышеуказанную ёмкость;
    • сварочный аппарат;
    • болгарку;
    • отрезок 1,5-дюймовой трубы;
    • круглую пластину равную внутреннему диаметру трубы;
    • кусок проволоки 6 – 8 мм;
    • болт со сквозным внутренним отверстием для форсунки подачи масла;
    • толстую круглую болванку для крышки.

    Начало работы

    1. В баллоне по касательной сверлятся два отверстия: снизу (для входа смеси из воздуха и масла), а сверху для выхода пламени. Ввариваются трубки диаметром 1,5 дюйма. Одна является продолжением другой, только немного выше; для того чтобы огонь закручивался внутри, а не сразу вылетал на улицу.
    2. Сверху делается лючок для розжига и снабжается тяжелой крышкой, чтобы при работе не открывалась напором поступающего воздуха.

    Регулирование потока воздуха

    Напор и количество поступающего для горения воздуха регулируется самодельной заслонкой (она делается по принципу дроссельной, как в карбюраторе).

    Заслонка устанавливается в подающей трубе до топливной форсунки следующим образом:

    • Сверлится отверстие для поворотной оси строго по диаметру имеющейся заготовки.
    • По внутреннему диаметру трубы вырезается круглая пластина, которая в закрытом положении может полностью перекрывать отверстие.
    • Изготавливается поворотная ось в виде буквы «Г» и на нее небольшими болтиками монтируется заслонка.
    • Перед заслонкой в подающей трубе сверлится отверстие или прорезается щель для отвода «лишнего» воздуха (на случай, если для горелки его будет много).

    Принцип подачи отработки в саму горелку

    Для подачи масла устраивается диффузор во впускной трубе сразу за заслонкой. Диффузор представляет собой точеную кольцевую вставку, немного сужающую проходное сечение. Благодаря ему создается разряжение и масло (или другое жидкое топливо) через форсунку поступает и смешивается с воздухом.

    Для подающего трубопровода предпочтительнее использовать металлические трубы. Для топливной емкости хорошо подойдет бак из-под фреона, а игольчатый клапан позволит точно регулировать подачу масла.

    Простая самодельная горелка

    Масло обязательно нужно отстаивать от воды и фильтровать.

    Принцип работы

    Топливо самотеком подается на форсунку и засасывается воздухом, проходящим через диффузор. Получившаяся смесь загорается внутри баллона, и факел выдувается на улицу. Таким образом, источником тепла является сама горелка (нагревается до малинового свечения) и факел.

    Пламя можно даже использовать для плавки некоторых металлов, например, меди, алюминия и других, имеющих более низкую температуру плавления.

    Горелка Бабингтона своими руками

    Еще один вид факельных горелок, доступных для изготовления в домашних условиях – сферическая горелка Бабингтона.

    В ее устройство входят:

    • тройник диаметром два дюйма;
    • металлическая трубка для подачи топлива;
    • сгон по размеру резьбы используемого тройника;
    • полый стальной шар;
    • воздушный компрессор;
    • металлические уголки;
    • толстая проволока.

    Горелка Бабингтона своими руками

    Схема конструкции

    Тройник – это основа прибора.

    1. В него по резьбе вворачивается сгон с просверленным сбоку отверстием 15 – 20 мм (для розжига) – получаем горелку с соплом.
    2. Сверху буквы «Т», образуемой тройником, сверлится отверстие для подключения трубки, подающей жидкое топливо. Она навивается в виде спирали вокруг нагреваемого пламенем сопла. Это нужно для достижения необходимой температуры и вязкости масла.
    3. А под выходом питающей трубки, внутри тройника, закрепляется шар или полусфера, с калиброванным отверстием 0,27 мм ± 0,02 мм, сориентированным строго по центру сопла. Можно для упрощения задачи использовать жиклёр указанного размера.
    4. Воздух подается от компрессора патрубком, подсоединенным с обратной стороны шара.
    5. Через нижнее ответвление тройника сливаются излишки масла.
    6. Масляная питающая емкость закрепляется подальше от горелки (и выше нее) для обеспечения необходимого давления.
    7. Весь аппарат устанавливается на ножки, которые можно сделать из толстой проволоки. Он должен быть очень устойчивым!

    Прибор работает так. На сферическую поверхность подается самотеком или с помощью насоса, масло. Изнутри шара, обтекаемого маслом, выходит под давлением воздух, накачиваемый компрессором.

    Он распыляет масло и образует факел, направляемый в сопло. Эта конструкция монтируется внутри тройника. Лишнее масло и примеси собираются в отстойник, расположенный ниже. Чтобы избежать возгорания его нужно расположить как можно дальше от факела.

    Преимущество этого типа факельной горелки в том, что она неприхотлива к качеству и вязкости масла. Поскольку через калиброванное отверстие проходит только воздух.

    Заключение

    Обычную твердотопливную печь можно модернизировать, добавив в её конструкцию факельную горелку.

    Для этого в топочной дверце вырезается отверстие строго по размеру сопла.

    Горелка вставляется соплом внутрь, и её пламя заменяет огонь от обычного топлива. Когда отверстие прикрывается поворачивающейся «шторочкой», печь можно использовать как обычно.

    Подобный вид отопления можно устраивать только в кочегарках и подсобных помещениях. Особенно это касается первой описанной конструкции (она больше коптит при розжиге).

    Видео на тему

    Сделайте нагреватель отработанного масла - Сделай сам

    Я с интересом и некоторым беспокойством прочитал письмо Мэри Хаммерсмит в выпуске за февраль / март 2004 г. относительно нагревателя отработанного масла из выпуска за сентябрь / октябрь 1978 г. Я помог построить этот обогреватель в 1978 году. Я использовал его у себя дома и написал об этом оригинальную статью.

    Вот ложка дегтя: когда эта печь была спроектирована и построена, большинство моторных масел было разработано для автомобилей с большим рабочим объемом, докаталитической эпохи.Поскольку требования экономии топлива и федеральных стандартов выбросов начали влиять на производителей автомобилей, им пришлось изготавливать двигатели меньшего размера и с большей нагрузкой, которые работали бы при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 1970-х годов. Впоследствии моторное масло иногда вспыхивало в картерах автомобилей, а в начале 1980-х годов в моторные масла по соображениям безопасности добавляли противовоспалительный агент. Это значительно повысило температуру сгорания масла.Естественно, производительность нагревателя отработанного масла пострадала, и первоначальная версия MOTHER EARTH NEWS перестала продавать планы, когда жалобы выявили проблемы.

    Современные обогреватели для цехов отработанного масла используют технологию, отличную от нашей старой капельной горелки. Новые модели, одобренные UL и EPA, имеют специальные подогреватели и системы впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелкой на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу сказать с достаточной степенью уверенности, что EPA никогда бы не одобрило эту технологию, если бы она была произведена.

    Что это, зайка? Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива вынуждают вас искать менее дорогой способ обогреть свой магазин, гараж или дом предстоящей зимой?

    Ну не царапай дальше! Потому что MOTHER EARTH NEWS здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которую почти ничего не стоит построить и которая еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое сжигают десятки тысяч станций технического обслуживания по всему миру). страна все равно будет раздавать бесплатно всем, кто ее утащит).

    Это дешево, чисто и экологически безопасно!

    Ага. Мы уверены, что вы, вероятно, уже испугались идеи сжигать «грязное старое» масло в картере в обогревателе, установленном прямо там, скажем, в вашей красивой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] сливное масло - при использовании в качестве топлива - может выделять значительное количество тепла, и [2] при подаче на правильно спроектированную горелку картерное масло сгорает и без остатка. и без какого-либо заметного запаха.

    И цены точно не побьют! Старое моторное масло все еще доступно (в 55-галлонной бочке) по крайней мере на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что на автомобильных гаражах и заправочных станциях теперь берут несколько центов за галлон отработанного масла, так же верно и то, что равное разбрызгивание окупится, если вы выбросите слитки из картера. Все это усредняет.

    Более того, насколько это могут определить экологические исследователи MOTHER EARTH NEWS, по крайней мере, по двум причинам даже планета получает выгоду от сжигания старого моторного масла в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается «еще один раз» в качестве топлива примерно равняется всего на один галлон свежей нефти меньше, которую нужно выкачивать из земли и обрабатывать, и [2] переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем - как это обычно делается - «избавиться» от жидкости, вылив ее на свалку, в реку, озеро или океан.

    Как построить масляную горелку за 500 долларов… за 36 долларов!

    Печь на отработанном масле

    MOTHER EARTH NEWS (которая выделяет больше тепла, чем масляные печи стоимостью около 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов), в основном потому, что ее основное «сырье» собирается из разряженного электрического водонагревателя. . Такие обогреватели доступны «бесплатно для перевозки» в переулках за бытовой техникой или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен реальный выбор единиц на выбор, совершите короткую поездку за покупками в свой дружелюбный район или на свалку небольшого городка.

    Просто убедитесь, что выброшенный водонагреватель, который вы берете, является моделью с электрическим обогревом (газовый обогреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И будьте осторожны, НЕ выбирайте обогреватель с оцинкованным резервуаром (очень легко идентифицируемым по его серебристому покрытию), поскольку оцинкованный металл при нагревании выделяет токсичные пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо производимых здесь, в Соединенных Штатах, имеют оцинкованные резервуары.Так что посмотрите немного. Шансы девять к одному в вашу пользу.)

    Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя на 55-галлонную бочку. Указанный нами танк - единственный вариант, по крайней мере, по четырем причинам:

    [1] Металлические стенки заброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] противостоять выгоранию гораздо эффективнее, чем более легкая обшивка барабана.Наши эксперименты, по сути, показывают, что ожидаемая продолжительность жизни печи или печи, сделанной из хорошего бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки на 55 галлонов. С осторожностью бак водонагревателя должен прослужить даже всю жизнь.



    [2] Стандартные бочки на 55 галлонов имеют некрасивые "подпругие ребра", которые только мешают, когда бочки просверливаются и разрезаются во время их преобразования в печи.Баки водонагревателя не имеют ребер, следовательно, никаких проблем, связанных с ними.

    [3] Благодаря тонкой обшивке и ребрам, почти невозможно превратить 55-литровую бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стены и превосходная конструкция резервуара для водонагревателя практически гарантируют герметичность готового продукта.

    [4] В наши дни рынок переработанных бочек настолько оживлен, что они иногда стоят до 7 долларов.00 каждый. А вот выброшенные водонагреватели могут бесплатно забрать любой, кто их утащит. А когда можно получить лучший продукт за меньшие деньги ... почему бы и нет?

    Выбирай, выбирай и планируй заранее

    Практически любой бак электрического водонагревателя емкостью от 30 до 50 галлонов должен отлично работать, если его превратить в обогреватель, работающий на отработанном масле. Однако наш личный фаворит - это устройство на 40 галлонов (диаметром 20 дюймов и высотой 32 дюйма): с ним легко обращаться, из него получается красивая плита или печь, и, как правило, он помещается в квадратный шкаф из листового металла, который можно довольно ловко разобрал некоторые внутренние детали масляной горелки.

    Излишне говорить, что любой ненужный водонагреватель, который вы думаете о переработке, должен быть очищен (от металлического покрытия и изоляции) «в полевых условиях», а его резервуар должен быть проверен на предмет чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины , обычно идущие от шва или сварного шва). Нет смысла тащить неисправный контейнер домой, а потом снова обратно на свалку.

    ОК. У вас есть хороший, звуковой танк, который вам нравится? Отлично. Поставьте его на дно и представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что вам нужно, чтобы дверца доступа к готовому продукту была напротив (или как можно ближе к противоположной) шву резервуара и всем неприглядным деталям и отверстиям в элементах.

    Имейте также в виду, что у выброшенных баков водонагревателя очень много различий. У некоторых, естественно, кажется, что все их приспособления находятся в нужных местах, в то время как у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы какой-либо конкретный переработанный контейнер сработал. (Это «блуждание», конечно, может пойти вам на пользу.Например: благодаря «странному» трубному фитингу, уже установленному на резервуаре, который мы нашли, единственный способ установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь - это сжать вентиляционную трубу до тех пор, пока она не станет размером 5 X 7. -дюймовый овал в поперечном сечении. Конечно, это было немного больше, но это определенно придало нашей печи особый, «магазинный» вид!)

    Чтобы помочь со сборкой, обратитесь к нашим схемам и фотографиям нагревателя отработанного масла.

    Делаем это просто!

    Исследовательская группа

    MOTHER EARTH NEWS специально разработала этот нагреватель отработанного масла как простой, собранный на болтах блок, который должен быть в состоянии собрать любой, кто хоть немного знаком с ручными (или электрическими) инструментами.СОВЕТ. Если у вас есть резак или есть к нему доступ, и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжигание их» - это самый быстрый и простой способ сделать резку по металлу, которую требует этот проект. В противном случае электрическая сабельная пила - предпочтительно модель для промышленного использования - является очень удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей ставке в 12 долларов в день).

    Начните строительство печи с мелом мелом всех отверстий, которые показаны на схемах нагревателя отработанного масла, вам придется вырезать в стенках резервуара использованного водонагревателя, положить емкость на бок и поджечь или выпилить дверцу доступа.Затем поставьте бак вертикально и вырежьте отверстия для приточных и дымовых труб.

    ВНИМАНИЕ: Не делайте отверстия для воздухозаборника и дымохода больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить трубы цементом для печи) . На самом деле, лучше держать отверстия на маленькой стороне (на всякий случай), а затем потратить несколько минут на их опиливание до нужного размера. На самом деле, в такой процедуре нет «потраченного впустую» времени, так как вам в любом случае захочется подпилить и сгладить каждую пропиленную или обожженную металлическую кромку готовой печи.

    Теперь переверните бак наверх и просверлите отверстия в дне контейнера для стойки для труб, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тиски, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Стойку для труб также следует закрепить болтами, пока резервуар находится в перевернутом положении.

    Затем переверните старый бак водонагревателя правой стороной вверх (так, чтобы он стоял на новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. .Пока вы занимаетесь этим, закройте отверстия для нагревательных элементов квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

    Смотрите! Мы говорили вам, что это проект, созданный на основе болтов!

    Суть дела

    Сердцем нашего обогревателя помещения на отработанном масле является узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, круглого куска перфорированной стальной пластины толщиной 1/4 дюйма диаметром шесть дюймов и восьмидюймовой стальной сковороды, скрепленных вместе болтами. сэндвич (с трубными распорками между основными компонентами).Узел поддерживается четырехдюймовым ниппелем для трубы 3/4 дюйма и двумя напольными фланцами 3/4 дюйма.

    Разумеется, каждая горелка должна иметь вентиляционное отверстие. В этом случае дымовая труба (или дымовая труба) из 6-дюймовой дымовой трубы проходит как минимум на шесть дюймов в камеру нагрева. При желании этот дымоход может быть оборудован заслонкой (хотя мы не обнаружили необходимости в таком дополнении) .После того, как дымоход закреплен на месте (мы использовали болты и металлические язычки шириной 3/4 дюйма), обернуть 1/4 дюйма О.D. Оберните вокруг него мягкую медную трубку три раза, проведите нижний конец трубопровода в положение непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.

    Когда медная труба, которая обернута вокруг вентиляционной трубы, покрыта дымовой трубой на 12 дюймов (8 дюймов) большего размера, а отвод на 90 ° 4-дюймовой дымовой трубы установлен сбоку от 8-дюймовой трубы, так что чтобы он прилегал к нижнему концу медной трубки, образуется предварительный нагреватель. Эта особенность - одна из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.

    Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая дымовая труба длиной 4 дюйма и металлическая воронка или конус из листового металла (из «кожи» использованного водонагревателя) - с диаметром через его нижнее отверстие примерно равный диаметру горелочного узла печи - крепится к нижней части трубы.

    После завершения весь этот узел «подогреватель, 4-дюймовая дымовая труба, воронка» может свободно перемещаться вверх или вниз по своему усмотрению, если только вы не зафиксируете его в оптимальном рабочем положении (выходное отверстие воронки должно быть ровным). примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который может быть плотно зажат вокруг 4-дюймовой дымовой трубы после ее подъема или опускания по мере необходимости, прекрасно заполняет счет как единственный запорный механизм, который вам понадобится.

    Последние штрихи

    Дверца масляной горелки упирается в раму, прикрученную к внутренней стороне ее проема. Он фиксируется выступом, прикрученным к внутренней стороне одного из его краев, и оконной защелкой, прикрученной к внешней стороне противоположного края.Короткий кусок углового железа, прикрепленный к двери для ручки, упрощает снятие всей сборки и замену в тех редких случаях, когда вы захотите снять ее. Полудюймовое отверстие, просверленное в центре дверцы и прикрытое небольшой створкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя своей печи, если у вас возникнут вопросы о его цвете, высота и т. д.)

    Покрасьте готовую печь плоской черной краской Thurmalox 270, установите блок на место и прикрутите его болтами, заполните блок горелки измельченным асбестом (или, еще лучше, Insblock, асбестовым кирпичом, производимым E.P. Green Company и продается по всей стране), а дно печи засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите по-настоящему украсить его в гостиной! Подключите маслопровод самотеком и вытяните дымовую трубу в соответствии с утвержденными правилами подачи топлива и вентиляции, затем зажгите, сядьте и наслаждайтесь теплом!

    Ага! Это действительно работает!

    Если наше обширное тестирование этой печи является каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по теплопроизводительности.Создание прототипа, которое мы собрали, обошлось нам в 36,14 доллара, и мы купили почти все, что входило в печь, за исключением бака водонагревателя, который составляет ее внутренности. Вы, вероятно, можете легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор печных труб, металлолома, шурупов, болтов и т. Д., Лежащих в магазине. В любом случае, однако, вам не понадобится больше одного хорошего дня, чтобы собрать весь этот проект ... и в любой момент вы можете добавить один длинный день к 36 долларам.14 или меньше и придумайте плиту за 500 долларов, у вас неплохо получается!

    Но, конечно, это только начало! Потому что единственное, что дешевле, чем построить невероятно дешевую горелку для отработанного масла MOTHER EARTH NEWS, - это запустить агрегат, когда он будет собран!

    Во-первых, печь выбрасывает очень много БТЕ (нет, у нас действительно нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка вырабатывает 21000 полезных БТЕ в час, которого хватит, чтобы обогреть хорошо утепленный домик).

    Во втором случае печь отводит все это тепло, просто потягивая топливо (при настройке на максимальную эффективность установка потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше!) ), что горелка на коммерческом мазуте такого же размера (и очень дорогая!) ​​потребляла воду, когда наши исследователи проверили ее на нашей печи.

    И, в-третьих, печь MOTHER EARTH NEWS была спроектирована для работы на «бесплатном для перевозки» отработанном картерном масле! Поэтому неудивительно, что мы полагаем, что наша маленькая жемчужина может окупить свою скромную первоначальную стоимость менее чем за две недели.После этого действует абсолютно бесплатно!

    Есть причина такой эффективности

    В наши дни, конечно, нелегко придумать такую ​​экономию, если только вы действительно не работаете над этим. Именно это и сделали наши исследователи.

    Горелка на отработанном масле

    MOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь - это «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] рециркуляции отработанного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом.Конечно, может быть, но до тех пор, пока кто-то не покажет это нам, мы считаем, что наша печь «скрепить ее за один день из материалов стоимостью 36 долларов и затем запустить ее на бесплатном топливе» - это идеальный вариант для вас ». мы собираемся согреться в предстоящие холодные месяцы.

    Thurmalox 270 - потрясающая краска!

    Это правда, что научно-исследовательский центр мальчиков вниз в материнских ЗЕМЛЯХ NEWS»долго и упорно работал, чтобы развить супер-простой и супер-эффективную отработанное масло горелки.И некоторые из людей здесь, в редакциях, думают, что исследовательская группа журнала, возможно, даже проработала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой они знали - рано или поздно - им придется столкнуться: что они будут рисовать печь, когда она была закончена?

    Как прекрасно знает команда магазина MOTHER EARTH NEWS, ответ на этот конкретный вопрос найти совсем не просто. Деннис Буркхолдер, в частности, нанёс больше слоев более разных видов и марок и составов «гарантированной, термостойкой, новой, улучшенной, космической (и дорогой)» краски на большем количестве испытательных печей - а затем наблюдал, как все это горит выключен в первый раз, когда эти печи или обогреватели зажглись, - чем он думает.

    Короче: очень много компаний сейчас продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые - для всех практических целей - на самом деле не стоит окунуть кисть.

    Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто поставил баллончик с Thurmalox 270 - еще одной из тех «термостойких» (что бы это ни значило) красок - на полке, не проверенной, когда она пришел некоторое время назад. Очевидно, не было причин подвергать его специальной проверке.Очевидно, это было бы просто разочарованием, как и все остальные «термостойкие» (что бы это ни значило) краски, которые потерпели неудачу в прошлом.

    И вот, Деннис, роясь вокруг в поисках чего-нибудь, что можно распылить (а затем, конечно же, снять) новую горелку для отработанного масла, обнаружил образец банки Thurmalox 270, спрятанный на задней стороне полки. «Можно попробовать, - рассуждал он. "Я знаю, что это не сработает, но тогда и ничто другое не сработает. Кроме того, это сэкономит нам время в поисках чего-то еще, что потерпит неудачу."

    Представьте себе удивление Денниса (и всех остальных!), Когда должным образом распыленный и должным образом вылеченный Thurmalox 270 не только не отслоился и не сгорел от новой печи MOTHER EARTH NEWS во время ее обширных испытаний, но даже не потрескался, безумно, безумно. или обесцветить! Привет! Эти парни из Дэмпни знают, что делают!

    Быстрый телефонный звонок на завод компании в Массачусетсе выявил некоторые интересные факты: [1] Thurmalox 270 отличается и работает так же, как и он, потому что он основан на силиконе, [2] краска была специально разработана, чтобы выдерживать постоянные температуры 1200 ° F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих блоков на заводе.

    Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем наблюдать, как они испаряются или отслаиваются, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печь. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и - если вы не достаточно небрежны, чтобы поцарапать горелку - никогда больше не придется красить свою шикарную печь.

    Лично мы склонны брать Турмалокс.


    Как зажигать и использовать плиту для отработанного масла

    Пропитайте асбест в нижней сковороде керосином.Затем слегка смяв несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Зажгите бумагу и пропитанный асбестом и заблокируйте дверцу доступа.

    Теперь подождите, пока быстро горящая бумага не начнет вытягивать горящий керосин, и керосин полностью не нагреет узел горелки. Затем откройте клапан на вашей линии отработанного масла (которая была проложена в соответствии с надлежащей практикой подачи топлива) так, чтобы от 3/4 до одной кварты масла (если вы хотите максимально нагреться) могло капать в горелку каждый час.

    Вот и все! Пока вы продолжаете подавать отработанное масло в эту печь, оно будет продолжать гореть таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют это дорогое «настоящее» жидкое топливо.

    Одной вспышки хватит на несколько недель ... даже на всю зиму!

    ВНИМАНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАЖИГАТЬ ГОРЯЧУЮ ПЛИТКУ КЕРОСИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ДОСТУПА ВО ​​ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ОГНЕСТОЙКОЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!


    Ведомость материалов

    Компонент Количество Цена Единица Нагреватель (1) - Выброшенный электрический водонагреватель, неоцинкованный, 30-50 галлонов
    Впускной канал (1) $ 3.00 12 "X 8" дымовая труба
    (1) 1,25 18 "X 4" дымовая труба
    (1). 80 4 "колено 90 градусов
    (1) 1,00 10-футовая подвеска на роликах
    (1) - 12-1 / 2 Лист листового металла "X 6-1 / 4"
    (1) - кусок листового металла 23 "X 12"
    Дымоход (1) 4,75 Тяжелая дымовая труба 36 "X 6"
    (1) 1,00 6 "реверсивный стальной шпиндель (заслонка дымохода)
    Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
    (1) 3,00 8-дюймовая стальная сковорода
    (1) 3,00 1/4 дюйма X 6 дюймов стальная пластина
    (1) .60 1 / Реди-болт 4 "X 12"
    (1).20 1 дюйм X 9 дюймов E.M.T. (Электрическая металлическая трубка)
    (1) Ниппель 40 3/4 "X 4" (труба с резьбой)
    (2) Напольный фланец 1,20 3/4 дюйма
    Узел подачи топлива (1) 3,00 Длина 7 футов, наружный диаметр 1/4 дюйма. леска из мягкой меди
    (1) 30,00 рулон НД 3/8 дюйма из мягкой меди
    (2) 8,50 2-дюймовые наружные колена
    (2) 6,20 2-дюймовые вентилируемые заглушки наливной горловины
    (2) 1,25 3/4 дюйма наружная на переходники с внутренней резьбой 1/2 "
    (2) 0,80 1/2" ниппели с наружной резьбой, закрыть
    (2) 5,60 1/2 дюйма с внутренней резьбой на 1/2 "запорные клапаны с внутренней резьбой
    (2) .85 1/2 "самец до 3/8" О.D. раструбы с наружной резьбой, с конусными гайками
    (2) 0,75 наружная резьба от 1/4 дюйма до наружного диаметра 3/8 дюйма Ниппели с наружной резьбой, с накидными гайками
    (2) Игольчатые клапаны 5,20 1/4 дюйма, внутренняя
    (2) .4 Ниппели с наружной резьбой 1/4 дюйма, закрытые
    (1) .90 1/4 дюйма с внутренней резьбой T
    (1) 0,70 1/4 дюйма с наружной резьбой до 1/4 дюйма с наружной резьбой, с накидной гайкой
    Ножки, дверь и опоры (1) 1,14 1/8 дюйма X 3 дюйма X 36 дюймов, плоский приклад
    (1) 1,20 3/32 Плоская заготовка "X 1/12" X 60 "
    (1) .60 1" X 1 "X 8" уголок
    (1) 1.05 оконная защелка
    (1) - 2 "X 2" лом листового металла
    ( 45) 2.50 10-32 болта с полукруглой головкой с гайками, 3/4 "
    (21) 1/4" болта с полукруглой головкой с гайками, 3/4 "
    (3) No.10 винтов для листового металла, 1/2 дюйма
    (8) 3/16 дюйма плоские шайбы
    (6) стопорные шайбы 3/16 дюйма
    (13) стопорные шайбы 1/4 дюйма
    (4) гайки 1/4 дюйма
    ( 1) 2,00 мешка 100 фунтов мелкого песка
    (1) трубная заглушка 45 3/4 дюйма
    (1) 2,00 13 унций. банка высокотемпературной краски (Thurmalox 270, 5,98 долл. США)
    (1) 7,00 декоративная кастрюля с изображением орла, полная асбеста (Insblock: 37,92 долл. США за коробку - 6912 куб. дюймов)
    Принадлежности (1) .25 зажим из кожи аллигатора
    (1) .60 3 / Ниппель с наружной резьбой 4 дюйма, 2 дюйма
    (1) 2,95 3/4 дюйма с внутренней резьбой на 3/4 дюйма запорный клапан с внутренней резьбой
    (1) 1.05 3/4 дюйма, от мужчины к женщине, уличное колено

    Общая стоимость базовой печи без внешнего водопровода: 36,14 долларов США

    Общая стоимость печи с наружной сантехникой, аксессуарами, отделкой, промышленной окраской и плановой стоимостью: 123,02 доллара США

    Требуется инструмент

    Электродрель
    Сверла 1/8 ", 13/64", 1/4 ", 13/32" и 1/2 "
    Промышленная сабельная пила (аренда 12 долларов в день) или резак
    Авиационные ножницы
    Отвертка
    Тиски
    Ножовка по металлу
    Рулетка
    Мел или карандаш
    Молоток
    Тиски или плоскогубцы
    Четыре струбцины
    Плоский или полукруглый напильник
    Уровень
    Квадратный
    Резак для труб
    Инструмент для развальцовки
    Набор концевых ключей
    Трубный ключ



    Первоначально опубликовано: сентябрь / октябрь 1978 г.

    Горелки для распыления отработанного масла | Живая Сеть Фермы

    Обновление: 26.10.18.Часть 2 доступна здесь

    Летний сезон отопления, вентиляции и кондиционирования подходит к концу, и в последнее время наша местная свалка переполнена старыми печами для сжигания мазута. В то время как жители Эшвилла как можно быстрее заменяют масляные горелки на обновленные системы тепловых насосов, сознательные строители и торговцы перерабатывают использованное оборудование, и хотя многие из этих машин полностью функционируют, несомненно, многие из них все еще оказываются на свалке. Что можно сделать, чтобы эта надежная, иногда устаревшая технология не попадала в поток отходов и использовалась с пользой? Команда biochar в Living Web в течение последнего года работала над разработкой технологии сжигания масла для чистого сжигания пиролизного масла - коррозионного, липкого и тяжелого жидкого побочного продукта производства biochar.

    Обычные горелки на жидком топливе

    Обычные масляные горелки обычно используются в старых домах и в районах, где системы отопления были установлены до того, как стал широко доступным природный газ. Это устройство, обычно встречающееся в подвалах, которое вытягивает масло из большого резервуара и сжигает его в камере, расположенной непосредственно под печью или котлом. Эти горелки, работающие на жидком топливе для дома (HHO), настроены на использование определенного сорта мазута, обычно называемого мазутом №2 (представьте себе вязкость дизельного топлива).Фактически, любая масляная печь, разработанная для мазута № 2, может принимать до 20% биодизеля без каких-либо модификаций. Местные жители WNC могут быть знакомы с биотопливом от Blue Ridge Biofuels - смесью до 20% биодизеля и мазута. Те из вас, кто живет за пределами области, где в доме есть масляные печи и котлы, могут использовать эту карту, чтобы найти дистрибьюторов биодизеля в вашем районе. Также посетите сайт Департамента энергетики, чтобы узнать о некоторых простых процедурах, таких как изменение размера форсунки, которые могут сократить расход топлива до 10%.

    Эти горелки «пушечного типа» были извлечены из старых печей, вместо того, чтобы быть раздавленными на свалке.Обычные горелки на жидком топливе могут быть модифицированы для работы с более широким диапазоном видов топлива для обеспечения интенсивного нагрева многих процессов.

    Как они работают?

    Обычные жидкотопливные горелки представляют собой плотно укомплектованную систему компонентов: масляный насос, нагнетатель, форсунку, систему зажигания, средства управления и предохранительные механизмы. Эти горелки «пистолетного типа» работают, нагнетая очищенное масло через специальное сопло под высоким давлением, создавая туман, который воспламеняется при наличии искры высокого напряжения. Этот чрезвычайно мелкодисперсный или распыленный спрей , способствует чистому сгоранию за счет уменьшения размера частиц топлива по сравнению с воздухом для горения.Подумайте о растопке, когда разжигаете костер - при достаточном количестве воздуха для горения маленькие кусочки дров горят быстро, чисто и горячо. То же самое и с распыленной струей. Вводится нужное количество кислорода, добавляется искра, и образовавшееся пламя затем регулируется в камере сгорания, где интенсивное тепло направляется через теплообменник, нагревая воздух или воду в системе отопления жилых помещений.

    Помимо улучшений в удержании пламени и обращении с воздухом для горения, очень мало что изменилось в горелке пистолетного типа за десятилетия.Конечно, при рассмотрении вопроса о добыче и распределении оставшейся у нас дешевой нефти возникают проблемы с экологией и отказоустойчивостью, особенно когда она направляется на отопление дома, где есть так много лучших вариантов. Однако эти горелки работают на удивление чисто, иначе сажа забивает небольшие проходы в типичном теплообменнике печи.

    Есть еще несколько вещей, которые делают работу с этими традиционными технологиями сжигания нефти такой интересной:

    • Жидкое топливо по своей сути имеет определенные преимущества: его легко хранить и дозировать для получения предсказуемой выходной мощности.Это важно для некоторых видов оборудования и просто для удобства в других.
    • Чистое горение требует высоких температур - преимущество при правильном применении. Топливо для отопления с высокой температурой не всегда необходимо в системе отопления дома, но имеет решающее значение при применении в определенных областях, например, в литейном производстве на заднем дворе или в печи для обжига керамики.
    • Если не указано иное, горелки пистолетного типа предназначены только для сжигания мазута № 2 (и до 20% биодизеля). Более высокие концентрации альтернативного жидкого топлива требуют модификации оборудования.К счастью, эти модификации хорошо задокументированы: отработанные моторные и растительные масла являются доступной альтернативой топливу.

    Модернизация горелки пистолетного типа для использования альтернативного топлива требует внесения нескольких явных изменений в исходную конструкцию. В специализированных сифонных форсунках сжатый воздух используется для подачи распыляемого топлива, что предотвращает засорение и устраняет необходимость в масляном насосе. Отработанное моторное масло имеет более высокую температуру воспламенения, чем # 2 HHO, и требует дополнительного предварительного подогрева топлива. Мы используем небольшой (удивительно доступный) нагревательный элемент с ПИД-управлением на сопле для надежного запуска и стабильной работы.Детали продолжаются, и эти модификации непросто понять без некоторой предыстории и упорства. К счастью для нас, CKburners предоставляет комплекты и подробные инструкции для начинающих. Для нашего первого агрегата мы купили блочный нагреватель и комплект сифонной насадки. Для тех, кто склонен к поиску утилизированных материалов, можно будет модифицировать существующую масляную горелку с помощью этого комплекта всего за 400 долларов.

    Модифицированная горелка пистолетного типа, разработанная для использования с отработанными моторными маслами.

    Масло пиролизное

    В Living Web Farms нашей конечной целью была машина, не ограничивающаяся использованием отработанных моторных масел или даже отработанных растительных масел.Нам нужна была система, которая могла бы надежно сжигать пиролизное масло - побочный продукт нашего метода медленного пиролиза для производства биоугля. При медленном пиролизе из сухой биомассы выделяются газы, поскольку она нагревается в отсутствие кислорода. Эти газы проходят через конденсационную установку и попадают в регулируемую камеру сгорания. В конденсационной установке газы, которые могут быть сконденсированы, выпадают в виде жидкостей, откуда они стекают в большие сборные емкости. В течение нескольких месяцев на дне этих емкостей оседают тяжелые масла и гудрон.Самым легким из этих масел является то, что мы называем пиролизным маслом, которое отделяется и хранится для использования в качестве топлива. Оставшиеся жидкие продукты, смолы и древесный уксус (или пиролиновая кислота) также отделяются в это время, где они хранятся и используются позже для различных интересных вещей.

    Пиролизное масло обладает некоторыми совершенно другими качествами, которые отличают его от обычного жидкого топлива. Требуется тонкое распыление в горячую камеру сгорания. Он очень агрессивен, и его вязкость резко меняется при изменении температуры.Из наших экспериментов мы узнали, что если он нагревается выше определенного порога, он не вернется в жидкую форму. С тех пор мы узнали, что это может быть связано с повышенным воздействием кислорода, и это тоже имеет смысл, поскольку если дать ему высохнуть на солнце достаточно долго, он может создать твердый пластик, подобный оболочке. Эти характеристики становятся серьезной проблемой при проектировании соответствующей горелки. Из-за этих проблем, особенно коррозии и проблем с засорением, мы знали, что было бы неразумно «проталкивать» пиролизное масло через крошечные проходы в сопле модифицированной горелки пистолетного типа.Наши исследования в области литья металла своими руками привели нас к горелке в стиле бабингтона.

    Пиролизное масло: ценный побочный продукт производства биоугля на фермах

    Горелка в стиле Бабингтона

    Горелки Бабингтона

    были разработаны в 1970-х годах изобретателем Робертом Бабингтоном как средство получения очень тонкого распыления при низких скоростях горения. Горелки Babington Airtronic начали появляться на рынке в 1980-х годах в качестве бытовых отопительных приборов в основном в европейских домах. Сегодня эта технология была использована военными США для удаленного приготовления пищи.Горелки Бабингтона имеют уникальную шарообразную конструкцию сопла, которая не только обеспечивает эффективное сжигание топлива, но также позволяет использовать гораздо более широкий диапазон видов топлива, требуя гораздо меньшей фильтрации, чем модифицированные обычные горелки.

    Сердце горелки Бабингтона - это шарообразная форсунка. Вместо того, чтобы нагнетать масло через форсунку с помощью насоса, теперь масло перекачивается через шар , где оно образует тонкую пленку, растягиваясь по поверхности шара. На экваторе шара, где масляная пленка находится в самой тонкой точке, она пересекает поток сжатого воздуха, проходящего через очень маленькое отверстие.Распыление достигается здесь, когда мелкие брызги масла проходят около точки воспламенения, вводится больше воздуха и реализуется чистое сгорание. Избыточное масло течет по шару и возвращается в сосуд (иногда называемый отстойником), где оно непрерывно перекачивается обратно через шар. Оригинальные горелки бабингтона были разработаны для обеспечения высокой эффективности и малой мощности горения. Строители своими руками экспериментировали со способами регулировки тепловой мощности (и, следовательно, расхода топлива), регулируя размер и количество отверстий в шаре, расход масла и давление воздуха через сопло.

    Вода, льющаяся на шарообразное сопло, когда воздух проходит через очень маленькое отверстие, образует очень мелкую струю

    При нормальных температурах наше пиролизное масло слишком густое для фильтрации через стандартные масляные фильтры. Для нас реальное преимущество насадки бабингтона заключается в меньшей потребности в таком уровне тонкой фильтрации. Поскольку наше масло не протекает через обычную форсунку, топливо нужно фильтровать только в той степени, в которой его можно перекачивать. В нашей системе используется шестеренчатый насос 12 В для подачи масла из отстойника резервуара низкого давления на 2-дюймовый шар из нержавеющей стали с отверстием.Отверстие 03 ”. Предварительный нагрев применяется ко всему резервуару через теплообменник с медной спиралью, где тепло забирается либо от очень маленького электрического водонагревателя, сделанного своими руками, либо от избыточного тепла, генерируемого системой. Обычные электроды и регулятор розжига получены от другой горелки на свалке металлолома. С помощью этой установки мы достигли очень чистого сгорания пиролизного масла при температурах до 2000 ° F в нашей камере сгорания при очень небольшом расходе топлива (½ галлона / час).

    Наша камера сгорания была построена с учетом модульной конструкции.Либо горелка бабингтоновского типа, либо наша модифицированная установка горелки пистолетного типа на фланце на впускной трубе. Камера сгорания функционирует как сырая печь или литейный цех с умеренным контролем температуры. Крышка легко снимается, открывая универсальный фланец для установки водонагревателя или для размещения будущих приборов, таких как сушильная машина или печь с принудительной подачей воздуха. Здесь все становится интереснее, когда мы можем максимизировать эффективность, складывая приборы друг на друга. Например, мы можем одновременно плавить алюминий в камере, нагревая воду, а затем стерилизовать питательную среду или сушить древесную стружку перед тем, как ее выбросить через дымоход.

    Наша масляная пиролизная горелка в стиле бабингтона: это бак! Мы экспериментировали и продемонстрировали, что пиролизное масло может гореть чисто и горячо.

    Мы создали нашу первую горелку в стиле бабингтона с целью экспериментирования. Честно говоря, это негабаритный агрегат, который еще предстоит улучшить. Система предварительного нагрева неуклюжа и требует слишком много времени для запуска системы с холода. Наша обычная система зажигания ненадежна с маслами, для которых она не предназначена.В целом, существует слишком много причин, по которым эта система может выйти из строя. Даже с нашими автоматизированными системами безопасности, это не та машина, от которой вы хотели бы уходить надолго, а тем более оставлять на ночь для обогрева теплицы.

    По мне, только когда вы разбираете что-то и начинаете перестраивать, вы начинаете ценить оригинал. Этой зимой мы с нетерпением ждем возможности изменить дизайн горелки в стиле бабингтона. Мы постараемся уместить все это в обычный комплект горелки пистолетного типа. Наша новая система будет надежно запускаться (и экономить электроэнергию) за счет предварительного нагрева масла только в той точке, где оно протекает через шар, и мы включим источник низкого давления для холодного запуска и, возможно, полностью потеряем обычный источник зажигания.Мы будем разрабатывать больше недорогих приложений для отопления: отопление теплиц, переработка пластмасс, переработка кормов и многое другое.

    Следите за обновлениями, мы будем обновлять наш прогресс в блоге. Как всегда, напишите мне, если хотите узнать больше.

    Обновление: 26.10.18. Часть 2 доступна здесь

    Journey to Forever's Waste Oil Heater

    Journey to Forever's Waste Oil Heater

    Второе издание

    Роджер Сандерс обновил свою популярную улучшенную версию обогревателя отработанного масла Mother Earth News, добавив много новой информации и дополнительных функций.

    Этот нагреватель отработанного масла решает все проблемы, которые затрудняли использование оригинальной версии MEN. Это может сэкономить тысячи долларов на счетах за отопление.

    Конструкция Roger проста, надежна, проста в сборке и использовании - она ​​бесшумна и не требует электричества - она ​​имеет надежный поток масла и широкий диапазон нагрева - ее легко зажигать и легко чистить.

    «Это практичный дизайн, который вы можете использовать изо дня в день для серьезного обогрева вашего дома или мастерской, не тратя много времени и разочарований», - говорит он.

    Второе издание содержит гораздо больше деталей и информации, основанной на практическом опыте. Он отвечает на все вопросы читателей.

    Новые разделы на:

    Строительство
    Теория работы
    Практические моменты эксплуатации
    Автоматика
    Горячая вода и отопление дома
    Переоборудование дровяной печи
    Отопление теплицы
    Сжигание растительного масла

    И многое другое - с полными инструкциями DIY, фотографиями, дизайнерскими чертежами.

    Второе издание доступно в виде загружаемой электронной книги в формате pdf по цене 22 доллара США.50.

    Чтобы скачать книгу, НАЖМИТЕ ЗДЕСЬ


    .
    После напряженной, но очень ХОЛОДНОЙ первой зимы, проведенной в старом, полуразрушенном и замерзающем традиционном японском доме из дерева и бумаги, в котором мы жили до 2004 года, мы наконец закончили строительство нашего первого нагревателя отработанного масла за день до начала весны.Он был у нас на кухне, части которой были открыты для непогоды, и это действительно согревало место.

    Лучше всего он сжигал нефтяное топливо, но мы сжигали в нем отработанное кулинарное масло (WVO, отработанное растительное масло), а не отработанное моторное масло - см.

    Примечание . Он выделял много тепла и немного курил, но не слишком много. но мы обнаружили, что коксоудаление требуется слишком часто. (См. Биотопливный обогреватель Journey to Forever ).

    Как и большинство вещей, которые мы строим, он был сделан в основном из мусора - 90-литрового топливного бака из брошенной сушилки для риса, выброшенных печных труб из нержавеющей стали и арматура, пара сковородок, немного стального лома, несколько кусков водопровода диаметром 1 дюйм, медный трубопровод длиной 1/4 дюйма от мертвого кондиционера, гайки, болты и саморезы.Общая стоимость была эквивалентна примерно 2,50 долларам США.

    Дизайн см. На схемах:

    Схема A , Схема B .

    Справа: Нагреватель питается от 20-литрового бака для керосина от выброшенного водонагревателя, на полке за коленом в дымоходе.Он имеет регулируемый клапан на выпускном отверстии для топлива, необходимый для обеспечения правильного расхода топлива.

    Слева: 90-литровый бак для дизельного топлива, из которого мы сделали обогреватель.

    Основание горелки - это сковорода из нержавеющей стали диаметром 8 дюймов со сточенным наконечником ручки и обрезанным бортом.Он стоит на двух стальных пластинах с водопроводной трубой длиной 4 дюйма и 1 дюйм между ними. Круглая стальная плита горелки диаметром 3/8 дюйма имеет диаметр чуть менее шести дюймов и перфорирована отверстиями 5/16 дюйма. Он поддерживается двумя стальными водопроводными трубами длиной 3-1 / 4 дюйма и 1 дюйм, удерживаемыми «болтами». Верх устройства представляет собой перевернутую чугунную неглубокую сковороду на 6 дюймов с отрезанной ручкой и перфорированными отверстиями 5/16 дюйма. Он удерживается над плитой горелки двумя стальными водопроводными трубами длиной 1 дюйм и 1 дюйм. Весь блок прикручивается к полу каменки.
    В резервуаре было вырезано дверное отверстие, которое использовалось как дверца.Внутри обогревателя вокруг дверного пространства болтами прикручивается стальная подкладка, ее проем на 3/8 дюйма меньше по периметру дверного пространства. Другой кусок стали прикручивается снаружи к нижнему краю, чтобы заклинить дверь на место. . Три рычага удерживают ее вверху. В двери прорезано скользящее смотровое окошко.
    Стальная пластина закрывает отверстие наливной крышки с отверстиями для 4-дюймовой воздушной трубы в центре и дымохода.
    Если у вас нет лобзика, который может разрезать сталь, наметьте форму двух больших отверстий и аккуратно просверлите круг маленьких отверстий рядом друг с другом внутри круга. Прорежьте металл между отверстиями, удалите внутреннюю часть металла, а затем воспользуйтесь полукруглым напильником, чтобы сгладить края отверстия до тех пор, пока они не войдут в печную трубу. Зажимы и саморезы удерживают дымоход на месте.
    Медная труба 1/4 дюйма намотана четыре раза вокруг дымохода: входное отверстие вверху, выходное отверстие внизу, выходное отверстие изогнуто вниз, чтобы капать в воздуховод.
    Кольцо, вырезанное из отрезка дымовой трубы с фланцем, загнутым внизу, прикручивается к воздушной трубе, чтобы удерживать ее на месте.
    Топливопровод на месте, передняя половина втулки привинчена к изгибу 90 градусов наверху воздуховода.Впускной конец проходит через заднюю часть втулки
    Топливный бак, выше. Далее примерка горелочного блока. Крайний справа воздуховод и расширяющаяся воронка спускались над горелкой. Как построить воронку .
    Поднимите воронку (она скользит вверх), чтобы добавить перлит в сковороду.Опустите воронку на место. Добавьте в перлит пару сотен мл керосина.
    ... и зажечь керосин в перлите. Горящая бумага направляет горячий воздух в дымоход и устанавливает поток воздуха. Закройте дверь, включите подачу топлива.Проверьте пламя в горелке через скользящее окно, чтобы отрегулировать поток топлива.
    Положите на пол мятую бумагу позади плиты и подожгите ее ...


    Кому

    MOTHER's Waste Oil Heater - оригинальная версия

    Модификации:



    Биотопливо
    En español - Биогорючие материалы, биодизель
    Библиотека биотоплива
    Поставщики и поставщики биотоплива

    Биодизель
    Сделайте свое собственное биодизельное топливо
    Рецепт процесса Майка Пелли
    Процесс биодизеля
    Биодизель
    Процесс биодизеля
    Биодизель
    Процесс биодизеля

    Биодизель в Гонконге
    Выбросы оксида азота
    Глицерин
    Ресурсы по биодизелю в Интернете
    Есть ли будущее у дизелей?
    Ресурсы и характеристики растительного масла
    Мойка
    Биодизель и ваш автомобиль
    Еда или топливо?
    Прямое растительное масло в качестве дизельного топлива

    Этанол
    Ресурсы по этанолу в Интернете
    Является ли этанол энергоэффективным?


    Общественное развитие | Сельское развитие
    Городские фермы | Органическое садоводство | Компостирование | Малые фермы | Биотопливо | Ящики на солнечных батареях
    Деревья, земля и вода | Семена мира | Соответствующая технология | Транспортные средства проекта

    Начало | Что о нас говорят | О проектах ручной работы
    Проекты | Интернет | Школьные проекты | Карта сайта | Поиск по сайту | Пожертвования | Свяжитесь с нами

    мифов о печах на отработанном масле - разрушены!

    Несмотря на то, что все больше и больше владельцев бизнеса слышат о впечатляющей экономии затрат и экологических преимуществах обогрева своего предприятия с помощью печи на отработанном масле, все еще существует много дезинформации.И это может помешать очень выгодным инвестициям. Итак, мы здесь, чтобы развенчать некоторые из самых распространенных мифов, которые вы, возможно, слышали о нагревателях отработанного масла, и установить все прямо!

    Если вы думали, что некоторые или все эти выдумки из печи на отработанном масле, представленные ниже, правдивы… подумайте еще раз!

    Миф № 1
    Я не производю собственное отработанное масло, поэтому нагреватель отработанного масла мне не пригодится.

    The Reality
    Чтобы использовать горелку для отработанного масла, необязательно производить отработанное масло! Есть брокеры, которые продают его, и у вас есть другие варианты (подробнее об этом дальше!).

    Миф № 2
    В печах на отработанном масле сжигается только отработанное моторное масло, поэтому мой выбор топлива ограничен.

    The Reality
    Отработанное масло, конечно, очень хорошо работает в нагревателе отработанного масла. Но печь для отработанного масла в системах отопления с чистой энергией также будет сжигать новое топочное масло №2, гидравлическую жидкость, большинство синтетических масел или любую смесь одобренных жидкостей. Ознакомьтесь с нашим руководством по эксплуатации, чтобы ознакомиться с полным списком жидкостей, которые можно сжигать в печи для отработанного масла Clean Energy.

    Миф № 3
    Горелки на отработанном масле грязные, вонючие и их трудно чистить.

    Реальность
    Это неверно! Печи на отработанном масле горят очень чисто. Фактически, нагреватели отработанного масла производят не больше грязи, золы или запаха, чем стандартные печи. Наши печи очень легко чистить благодаря вертикальным дымоходным трубам, легко открывающимся дверцам для чистки и простой и продуманной конструкции. На самом деле рекомендуемый интервал очистки наших печей больше, чем у моделей других производителей!

    Миф № 4
    Подогреватель отработанного масла вне моего ценового диапазона.

    The Reality
    Конечно, есть предварительные затраты, но окупаемость вложений в нагреватель отработанного масла делает его разумным и доступным вложением. Наши горелки, работающие на отработанном масле, окупаются сами - а иногда и со временем. Обеспечивает ли ваша стандартная печь гарантированный возврат инвестиций? Кроме того, существуют планы финансирования, которые делают приобретение печей на отработанном масле еще более рентабельным. Более того, наша модель начального уровня стоит от 3499 долларов. Так что сразу начать экономить легко и недорого!

    Миф № 5
    Нагреватели отработанного масла - это сложные машины, требующие значительного обслуживания.И их сложно исправить.

    Реальность
    Нет, нет, нет! Печь для отработанного масла Clean Energy - это простой агрегат, состоящий из очень небольшого количества деталей. Фактически, мы специально разработали их, чтобы их было легко чистить и обслуживать. Посмотрите эти видео, которые демонстрируют, насколько это просто. Наши печи работают надежно, и вы обнаружите, что стандартное обслуживание, необходимое для поддержания их в рабочем состоянии, минимально.

    Миф № 6
    Нагреватель отработанного масла займет слишком много места на моем предприятии.

    Реальность
    Познакомьтесь с центром нагрева отработанного масла на основе экологически чистой энергии. Это автономный стенд с масляным баком и креплением для печи - все в одном компактном узле. Другими словами, наш Центр нагрева отработанного масла сконфигурирован как для переработки отработанного масла, так и для обогрева вашего здания в очень компактной зоне. Благодаря конфигурации «топка наверху» - подъем «вверх», а не «наружу» - мы можем помочь устранить необходимость в использовании драгоценного недвижимого имущества на вашем предприятии.

    И вот оно - Разоблаченные мифы! Итак, если какая-либо неправда, которой сообщают неосведомленные источники, помешала вам изучить, как печь для отработанного масла может принести пользу вашему бизнесу, пора начать процесс обнаружения.

    Свяжитесь с нами сегодня, чтобы узнать больше. Мы с нетерпением ждем возможности помочь вам начать экономить деньги и помочь окружающей среде с помощью печи на отработанном масле!

    Все, что вам нужно знать о нагревателях отработанного масла

    Нагреватель отработанного масла в наши дни стал горячей темой в США и Канаде, потому что это безвредное для окружающей среды решение. Он перерабатывает отработанное масло, которое необходимо сбрасывать в море или на свалку. Недавно в своем районе я заметил, что несколько людей делают свои собственные самодельные обогреватели на отработанном масле, чтобы сэкономить деньги.И многие из них, в том числе производители, продвигают нагреватель отработанного масла как «экологически чистое решение». Что ж, это утверждение стоит проверить, и если это утверждение правдиво, оно, безусловно, будет заметно. В этой статье мы собираемся проанализировать, как работает нагреватель отработанного масла, и действительно ли он настолько хорош.

    Что ж, несложно догадаться, на каком топливе работает подогреватель отработанного масла. Любой тип нефти, синтетическое масло, которое нельзя использовать по прямому назначению, можно использовать в качестве основного источника топлива для нагревателей отработанного масла.Обычно заводы и насосные станции являются основными источниками этого типа нефти. Но домашние хозяйства также могут предоставить отработанное масло, поскольку вы можете использовать отработанное растительное масло для нагревателей отработанного масла. Тем не менее, именно Агентство по охране окружающей среды отвечает за маркировку того, какое масло безопасно для сжигания. Поэтому, если вы хотите сжечь какое-либо масло, которое не помечено как безопасное, вы должны сначала протестировать его.

    Подогреватели отработанного масла работают по технологии сжигания. Масло разбивается на множество мелких частиц, выделяющих тепловую энергию.Принцип работы нагревателей отработанного масла поясняется ниже:

    Изображение: Как работает нагреватель отработанного масла?

    Подогреватели отработанного масла в основном состоят из двух частей - топливного бака и горелки. Отработанное масло хранится в топливном баке. На пути от топливного бака к горелке есть фильтр, который фильтрует отработанное масло, чтобы контролировать поток топлива в горелку на постоянном уровне. Этот фильтр можно мыть, и регулярное обслуживание положительно влияет на общую эффективность нагревателя.Отфильтрованное топливо предварительно нагревается до оптимальной температуры и распыляется для сжигания перед подачей в камеру сгорания. В камере сгорания чистое и эффективное пламя создается с помощью распыленного масла. Затем осторожно расположенные внутренние вентиляторы притягивают воздух к пламени, чтобы нагреть его и направить в пространство комнаты. Отработанный газ необходимо отводить, чтобы в помещении оставался воздух с помощью соответствующей системы вентиляции.

    Технология нагрева отработанного масла считается революционной технологией, и производители нагревателей отработанного масла рекламируют ее как экологически чистую технологию, благоприятную для окружающей среды.Пришло время оценить их претензии, действительно ли они являются революционным экологически чистым продуктом.

    Что ж, нагрев отработанного масла полезен для окружающей среды в том смысле, что он предлагает способ переработки отработанного масла, которое должно быть сброшено в море или другие места захоронения. Но нагреватели отработанного масла не так экологичны и экологичны, как думают производители. Как и все обогреватели, работающие на масле, обогреватели для отработанного масла также производят газы, которые необходимо смешивать с открытым воздухом.

    Как и другие технологии сжигания топлива, нагреватели отработанного масла также выделяют газы и токсины, которые опасны для окружающей среды.По сравнению с обычными нагревателями нагреватели отработанного масла выделяют токсины, такие как кадмий, свинец, мышьяк, хром и многие другие. Причина этого в том, что нагреватели отработанного масла используют все виды моторных масел, которые содержат моющие, смазочные материалы и многие другие неизвестные вещества.

    Еще одна важная вещь, которую следует помнить в отношении нагревателей отработанного масла, заключается в том, что использование нагревателя отработанного масла в вашем штате может быть незаконным, если вы сжигаете любой тип масла, который не отмечен как безопасный EPA (Агентство по охране окружающей среды).

    Экономическая эффективность нагревателей отработанного масла заслуживает обсуждения, поскольку считается основным преимуществом их перед другими традиционными нагревателями. Это правда, что нагреватели отработанного масла используют отработанное масло в качестве источника топлива, которое очень дешево по сравнению с маслами. Вы можете получить отработанные масла на заправках и на различных заводах по очень низкой цене. Но одна лазейка в этой идее заключается в том, что они также используют электричество для выработки тепла. Таким образом, будет неточным, если мы просто сравним цену на отработанное масло, чтобы определить эксплуатационные расходы нагревателей отработанного масла.

    Еще одна вещь, которую вам необходимо знать, это то, что вам может потребоваться разрешение на использование обогревателей отработанного масла в зависимости от региона, в котором вы живете. Стоимость разрешения повлияет на эксплуатационные расходы на обогреватели отработанного масла.

    Основным препятствием для нагревателей отработанного масла является слишком высокая первоначальная стоимость. Это связано с тем, что каждый нагреватель отработанного масла необходимо тестировать, чтобы обеспечить безопасность пользователей в долгосрочной перспективе. Многие предложат построить свою собственную самодельную горелку для отработанного масла с минимальными затратами, и вы можете найти многочисленные руководства о том, «как сделать подогреватель отработанного масла с капельной подачей».Но здесь, в The Soothing Air, мы бы порекомендовали вам этого не делать, поскольку существует множество технических проблем, которые необходимо решить перед запуском любого процесса сгорания. Вы можете найти больше по этой теме в последней части этой статьи.

    Хотя обогреватели отработанного масла имеют много преимуществ по сравнению с другими типами обогревателей, они также имеют ряд серьезных недостатков, в том числе следующие:

    Токсины тяжелых металлов

    Нагреватели отработанного масла работают на различных типах масла.Из-за универсальности топливного режима эти обогреватели подвергаются воздействию большого количества химических веществ. В результате они производят больше токсинов тяжелых металлов, таких как кадмий, свинец, мышьяк или хром, чем обычно.

    Чрезмерное обслуживание

    Нагреватели отработанного масла обычно обеспечивают чистое тепло для гаражей, магазинов или домов. Но их эффективность нагрева обычно зависит от их технической пригодности. Эти обогреватели требуют регулярного обслуживания для обеспечения безопасности и эффективности. Большая часть отработанного масла тратится впустую, когда их химическая форма каким-то образом портится.Эта химическая примесь оказывает огромное давление на фильтр внутри нагревателя отработанного масла. Поэтому фильтр необходимо чистить не реже двух раз в неделю.

    Проблема безопасности

    Нагреватели отработанного масла вызывают некоторые опасения. Во-первых, побочные газы, выделяемые в процессе сжигания отработанного масла, опасны для здоровья, если их не удалить должным образом. Как нетрудно догадаться, они вредны и для окружающей среды. Более того, при неправильном обслуживании нагреватели отработанного масла более подвержены опасности возгорания или несчастным случаям, чем нагреватели других типов.

    Если вы не являетесь экспертом в области процесса сжигания топлива, то наш ответ - большое НЕТ. Создание собственного самодельного нагревателя отработанного масла может показаться очень простым после прочтения одного или двух блогов в Интернете, в которых объясняется, как сделать нагреватель отработанного масла с капельной подачей или как построить нагреватель отработанного масла. Но есть много технических проблем, с которыми вам придется столкнуться, чтобы обеспечить общую безопасность обогревателя, и одна крошечная ошибка может привести к фатальной катастрофе в вашем доме. Есть причина, по которой промышленные модели нагревателей отработанного масла стоят так дорого.Однако, если вы все еще думаете о создании собственного самодельного нагревателя масляной горелки, вам следует учесть следующие вопросы:

    • Вам следует учитывать процесс самовоспламенения в ваших котлах на отработанном масле, потому что ручное зажигание слишком опасно для работы
    • Масляный обогреватель должен иметь внутренний воздушный компрессор
    • Он должен быть защищен от любых легковоспламеняющихся предметов, таких как бумага, одежда или газы
    • Топливный бак должен быть без ржавчины и утечек
    • Должна иметь систему вентиляции
    • Отработанное масло следует хранить надлежащим образом
    • Обогреватель необходимо обслуживать не реже двух раз в неделю.

    Наконец, технология нагрева отработанного масла, очевидно, имеет много положительных особенностей, таких как использование перерабатываемых отработанных масел.Но они не так безвредны для окружающей среды, как многие из нас думают. Если вы ищете дешевое и энергоэффективное решение для отопления своего дома или гаража, вы можете поискать другие варианты. Но если вы действительно настроены использовать нагреватель отработанного масла, мы рекомендуем вам покупать только сертифицированный нагреватель отработанного масла.

    Категория: Нагреватели

    Самодельная горелка на отработанном масле

    Самодельная горелка на отработанном масле
    Домашняя страница

    Metalcaster: Пейте много масла при приготовлении картофеля фри.
    Chef: Но сэр, а как насчет жира и холестерина?
    Metalcaster: О, моей печи на это наплевать!

    Еще до того, как я начал плавить металл пропаном, я мечтал построить горелку, которая будет чисто сжигать отработанное или «отработанное масло». Я заинтересовался, увидев старую статью из журнала «Новости Матери-Земли» о самодельной печке, которая сжигала отработанное моторное масло. Такой парень, как я, большой приверженец утилизации отходов, бережного отношения к Земле и экономии денег... Так что, если бы я мог построить горелку, которая использовала БЕСПЛАТНОЕ топливо, была бы чистой и простой в использовании, я был бы готов. 05 ноября 2002 г.

    ВНИМАНИЕ! Работа с горящим и горячим маслом / смазкой или рядом с ними может быть опасной, особенно при несоблюдении надлежащих мер безопасности. Ни в коем случае нельзя использовать воду для тушения возгорания масла или жира. Используйте сухой песок или грязь. Из-за различий в материалах и изготовлении нет никаких гарантий относительно информации на / на этом веб-сайте.Эта информация - просто то, что мне удалось в моих собственных экспериментах. Я не беру на себя ответственность за любые травмы, потери или повреждения, которые могут возникнуть в результате следования инструкциям, советам или планам на этом веб-сайте. В литейном производстве всегда есть опасности, и они указывались, когда это возможно, но это не является целью этого веб-сайта, а также невозможно упомянуть все известные или неизвестные опасности.


    Возврат к маслобойке; 1, 2, 3, 4, 5, 6, Далее ->

    Это моя первая масляная горелка, которая работает, но не могу назвать ее удачной.Контролировать и поддерживать пламя непросто или практично. Это пламя производило немного дыма и оставляло в печи много сажи. И если вам интересно ... нет, это не горелка Бабингтона.

    На заднем плане есть лейка, но она НЕ предназначена для тушения масляного пожара. Вода - одна из НАИХУДНЫХ вещей, которые нужно использовать при тушении нефтяных пожаров (она разводит их и заставляет разгораться еще больше)! Накройте огонь землей или песком.

    Хотите верьте, хотите нет, на картинке выше показано то, что я считаю «ленивым пламенем» .Посмотрите, какой он мягкий и «петельный». И обратите внимание, как быстро он начинает выгибаться вверх. Плюс сверху идет немного дыма. Мягкое пламя подходит для водонагревателей, но не для литья металла. Это оставит сажу по всей печи, и поэтому потребуется более мощный воздушный поток, чтобы задействовать реальную силу этого пламени!

    Я собираю отработанное масло для жарки, переливая его в стальную банку прямо со сковороды. Каждый раз, когда жарят рыбу или курицу, я наливаю масло в эту банку и храню.Кусочки рыбы, картофеля фри и т. Д. Оседают на дно, и я могу слить относительно чистое масло.

    Подойдет любое хорошо использованное масло для жарки. Для тех, кто хочет лучшего для своего литейного производства, я предлагаю оливковое масло первого холодного отжима, импортированное из Италии или Греции.

    Авторские права на содержание страницы © 2002 Л. Оливер II - www.BackyardMetalcasting.com

    Для облегчения заправки и хранения я переливаю отработанное масло в емкость (в данном случае в пустую бутылку из-под оливкового масла).Твердое вещество осело на дно, образуя толстую корку, которая осталась в банке, поэтому мне не пришлось фильтровать WVO (отработанное растительное масло). Это масло готово к заливке в топливный бак.

    Повар: Боже мой! На кухне горит жир! Сделай что-нибудь!
    Metalcaster: Хорошо, подожди ... Я принесу немного алюминия!

    Вот беглый взгляд на топливный бак. Это не что иное, как стальная банка емкостью 1 галлон, к которой я прикрепил резьбовой штуцер к нижней части, ведущей к топливной магистрали.

    Резервуар подвешен на креплении из стальной трубы. Под действием силы тяжести масло подается в горелку, и клапаны регулируют его.

    www.BackyardMetalcasting.com

    С тех пор, как я немного прикрыл вентиль, сейчас выходит немного пламени. Лаборатория потратила БОЛЬШУЮ ЧАСТЬ бюджета своего отдела энергетических исследований на разработку новой горелки ... И эти 10 долларов сыграли большую роль.

    Вот другая конструкция масляной горелки.

    Возврат к маслобойке; 1, 2, 3, 4, 5, 6, Далее ->

    Домашняя страница

    www.backyardmetalcasting.com
    Авторские права © 2002, Лайонел Оливер II. Все права защищены.
    Этот сайт был создан 28 сентября 2000 г.

    Часто задаваемые вопросы о переводе горелок на отработанное масло / биодизель

    1) В. Могу ли я модифицировать мою существующую масляную горелку пистолетного типа для сжигания отработанного масла (моторного или овощного)?

    А.Да, но настоятельно рекомендуется приобрести отработанную масляную горелку и сохранить исходную горелку в таком же состоянии. (На случай, если у вас закончится отработанное масло, или ваша жена принимает холодный душ)

    2) В. Как мне начать?

    1. Возьмите для экспериментов использованную масляную горелку пистолетного типа, например, Beckett AF или Carlin, а не горелку, которую вы сейчас используете для обогрева дома.
    2. Закажите воздушный диффузор Kagi или соберите его сами.
    3. Закажите сифонную насадку и переходник в Kagi, Patriot Supply и т. Д.
    4. Создайте подогреватель из списка деталей в разделе «Файлы».
    5. Возьмите небольшой компрессор для привода сифонной насадки.
    6. Соберите часть сбора / фильтрации wvo, чтобы у вас было готово топливо.

    3) В. Могу ли я приобрести горелку на отработанном масле у производителя?

    A. Да, но цены колеблются в пределах 1500-2500 долларов за одну горелку. Их также нельзя использовать в жилых помещениях. Коммерческая горелка также может не работать в вашей печи / котле, пламя, как правило, длинное и тонкое и не подходит для некоторых небольших камер сгорания, I.е., камера сгорания на коммерческой горелке на отработанном масле отличается от камеры сгорания в жилом помещении, поэтому производители не будут продавать их для использования в жилых помещениях. Это неотъемлемая переменная при использовании вашего модифицированного Becket, Carlin и т. Д. В вашем собственном домашнем котле или печи с принудительной подачей воздуха, но мы говорим о том, как адаптировать камеру, чтобы она работала.

    4) В. Сколько стоит перевод горелки на отработанное масло.

    A. Это зависит от вашего уровня механических навыков, но примерно от 300 до 1000 долларов.

    5) В. Какой метод лучше: форсунка высокого давления или сифонная форсунка?

    A. Форсунки под давлением легче построить, но они требуют частого обслуживания и замены форсунки, поскольку форсунка легко забивается. Не говоря уже о том, что масло нужно фильтровать намного лучше. С другой стороны, сифонное сопло гораздо менее подвержено засорению, но для работы требуется сжатый воздух. В большинстве коммерческих установок используется сифонное сопло, но масло подается под небольшим давлением (0-10 фунтов на кв. Дюйм). Большинство предпочитает сифонную насадку.

    6) В. Какие модификации необходимы для перевода на отработанное масло (напорная форсунка)?

    A. Подогреватель на сопловой трубке или блоке подогревателя и подогрев масляного насоса.

    7) В. Какие модификации необходимы для перевода на отработанное масло (сифонное сопло)?

    A. Подогреватель (включая патронный нагреватель, регулятор температуры, изоляцию), сифонное сопло и адаптер, воздушный компрессор, воздушный соленоид, регулятор воздуха, удерживающую головку в стиле Каги (более подробную информацию см. В списке деталей в разделе файлов).

    8) В. Какая температура должна быть для предварительного нагрева?

    A. Моторное масло 180-250 *, растительное масло 275-325 *, смесь двух компонентов в соотношении 50/50 180-250 *.

    9) В. Зачем мне нужна новая удерживающая головка для установки сифонного сопла?

    A. Удерживающая головка на горелках Beckett плохо работает с отработанными овощами / отработанным моторным маслом (иногда лучше, чем другие). Вязкость предварительно нагретого wvo / wmo отличается от вязкости домашнего топочного мазута, поэтому вам нужна наклонная удерживающая головка турбинного типа.Kagi продает свою удерживающую головку, но она может не подходить для всех камер. Они стоят около 45 долларов. Я решил сделать свою собственную из нержавеющей стали. (Крейг)

    10) В. Как отфильтровать масло?

    A. Масло должно быть выше 50 * для фильтрации, лучше всего работает сила тяжести. Вы можете приобрести рукавные фильтры в Mcmaster-Carr или сделать свои собственные из войлока, приобретенного в Walmart. Если масло не слишком грязное, вы можете прокачивать 1-5 галлонов в минуту через фильтр 150 микрон. Для форсунок под давлением приемлемо 5 микрон.Для сифонных сопел можно обойтись 50-150 микрон в зависимости от размера сопла.

    11. В. Могу ли я просто налить фильтрованное растительное масло в масляный бак с обычным HHO?

    A. Если у вас двухлинейный насос, насос постоянно рециркулирует избыточный поток обратно в резервуар - это поможет смешать любое масло, которое вы наливаете в резервуар.
    Я залил около 8 галлонов использованного растительного масла в свой бак на 675 галлонов, и у меня не было никаких проблем - может, мне повезло.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
