Газовые горелки для котлов отопления, сборка агрегата своими руками

Котел – главный элемент отопительной системы частного дома. Приборы, работающие на газе, пользуются повышенным спросом, так как подобный вид топлива – один из самых дешевых на данный момент.

Качественная работа системы напрямую зависит от того, какие газовые горелки для котлов отопления устанавливаются, насколько профессионально производится их монтаж.

Функции

Подобные элементы печей и котлов – это конструкции, смешивающие газ и поступающий воздух. Состав идет к выходящим отверстиям, где происходит его возгорание от электрической или пьезовой искры, в итоге газ полностью сгорает. Пламя благодаря такому строению горит постоянно.

Газовые горелки дают надежное воспламенение, стабильное горение, полное сгорание топлива при любых нагрузках. Устройства, заводские или изготовленные своими руками, считаются качественными, если они соответствуют следующим признакам:

имеют простую конструкцию, легко монтируются;
отличаются долгим сроком эксплуатации, полной безопасностью функционирования;
сильно не вибрируют и не шумят;
при сжигании топлива в дымовых газах присутствует минимум вредных веществ.

Если горелка рассчитана на работу с различными видами топлива, то она должна быстро переходить с одного типа горючего материала на другой, без дополнительных конструкционных изменений.

Сегодня широкое распространение получили газовые котлы и печи с горелками атмосферного (с открытой камерой сгорания) и вентилируемого (с закрытой камерой) типов.

Атмосферные модели

Подобные элементы печей отопления сконструированы так, что подача воздуха в них осуществляется так же, как в газовую плиту.

Конструкция

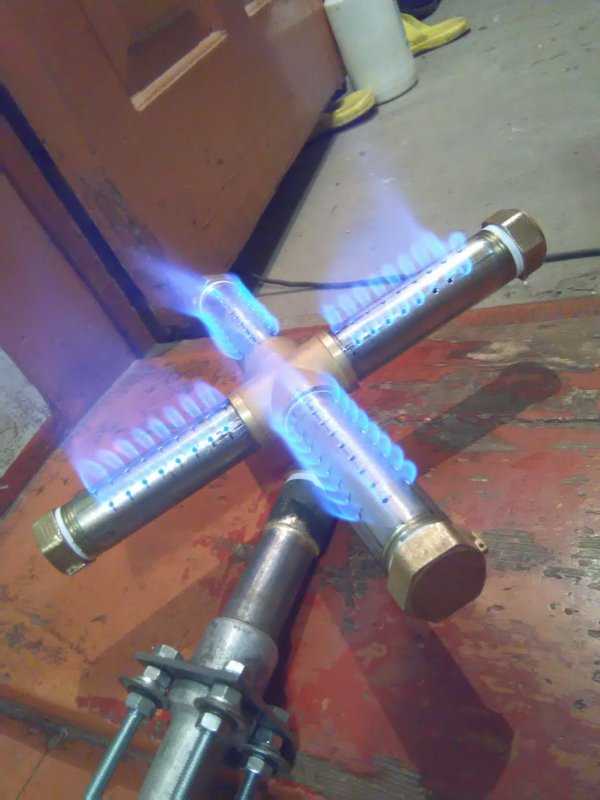

Атмосферная горелка — это одна или несколько трубок с проделанными в них отверстиями для выхода газа, который при смешивании с кислородом загорается от электрической или пьезовой искры.

Такой элемент котла, в отличие от газовой конфорки, имеет прямоугольную, как у теплообменника, форму. Благодаря этому нагрев становится более эффективным, увеличивается производительность и КПД всего отопительного оборудования.

Характеристики

Котлы с горелками атмосферного типа имеют простую конструкцию, но при этом небольшую мощность. Они удобны для отопления жилища загородного типа площадью не более 100 м2.

Еще на заводе такие приборы настраивают на работу с природным газом. Если появится необходимость сменить вид топлива, то переоборудование котла горелкой другого типа должен проводить только специалист.

Если требуется более мощное оборудование, то из соображений безопасности выбирают устройства, оснащенные горелками другого типа.

К достоинствам печей с атмосферными горелками относят бесшумность, небольшой вес, компактные размеры.

Сделать подобное оборудование своими руками возможно при строгом соблюдении технологии и правил пожарной безопасности.

Вентиляционные

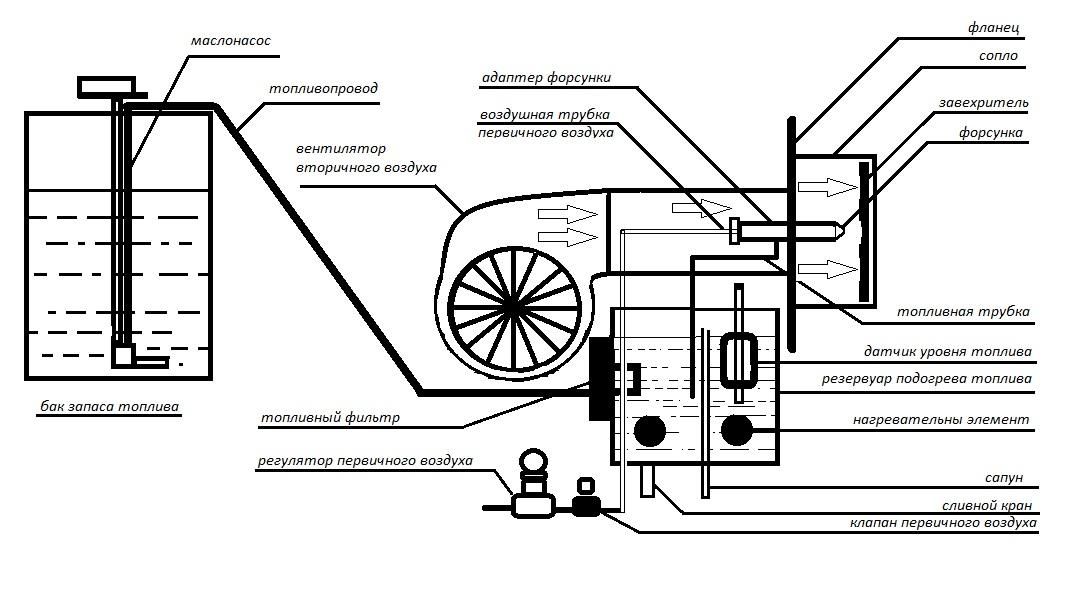

Подобные устройства также называют дутьевыми. Это конструкция в виде блока, в которой функционируют камера для сжигания топлива и один или несколько вентиляторов.

Котел или печь с таким дополнительным оборудованием – это бочка с двойными стенками, между которыми циркулирует энергоноситель, а внутри нее горит пламя. Отбор тепла происходит над горелкой и сбоку. Таким образом нагревается больше теплоносителя за малый промежуток времени.

Оборудование подобного типа покупают отдельно.

Принцип работы

Воздух принудительно подают электрические вентиляторы (один или несколько) встроенного типа.

Идет он через особые каналы. Вентиляционные приборы применяются в котельном или печном оборудовании с закрытой камерой сгорания. Воздух и газ соединяются мгновенно.

Преимущества

Вентиляторные горелки повышают КПД газового котла, увеличивают его производительность, что приводит к экономии топлива и, соответственно, уменьшает траты на его оплату.

Главное преимущество вентиляторных моделей – полная автоматизация. Автоматика позволяет безопасно пользоваться котлом. Если топлива в прибор отопления поступает мало или слишком много, он автоматически перестанет работать. Таким образом, удастся избежать нежелательных ситуаций в виде аварий и поломок. Функционирование прибора начнется после ликвидации поломок.

Отопительное оборудование, оснащенное вентиляционной горелкой, надежное и безопасное, так как топливо любого вида сгорает в полностью изолированном отсеке.

Приборы с вентиляторными элементами могут работать на самом различном горючем материале: газе, мазуте, солярке, дровах, угле.

Работа с первым из перечисленных видов топлива будет максимально эффективной при любом давлении в газопроводе. При смене топлива газовые горелки для котлов отопления легко меняются.

Виды

Горелки вентиляторного типа делятся на два типа: вихревые и прямоточные. У первых имеются круглые выходные отверстия, у вторых – круглые, прямоугольные или щелеобразные.

Минусы

У котлов и печей с вентиляционными установками высокий уровень шумообразования. Чтобы сделать их работу более тихой, на приборы отопления устанавливают глушилки. Также можно установить котел вдали от жилых помещений.

Функционирование подобных приборов отопления зависит от электричества, причем «кушают» они его достаточно много.

Стоят такие элементы печей отопления дороже приборов с атмосферными горелками.

Использование

Газовые горелки, изготовленные промышленным способом, имеют широкую сферу применения. С их помощью можно плавить, нагревать, обжигать стройматериалы, проводить их термическую обработку и осуществлять сушку.

Они являются частью водогрейных котлов, термических, сушильных, камерных, проходных, колпаковых, туннельных печей. С их помощью обжигают кирпич. Такое оборудование используют для прокаливания железосодержащих сплавов, коксовой и коксогазовой вагранки.

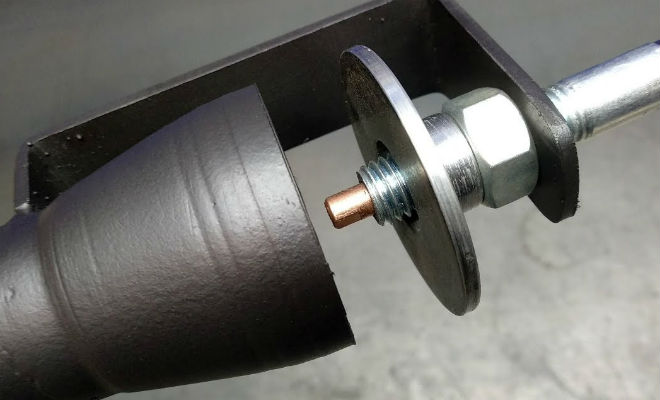

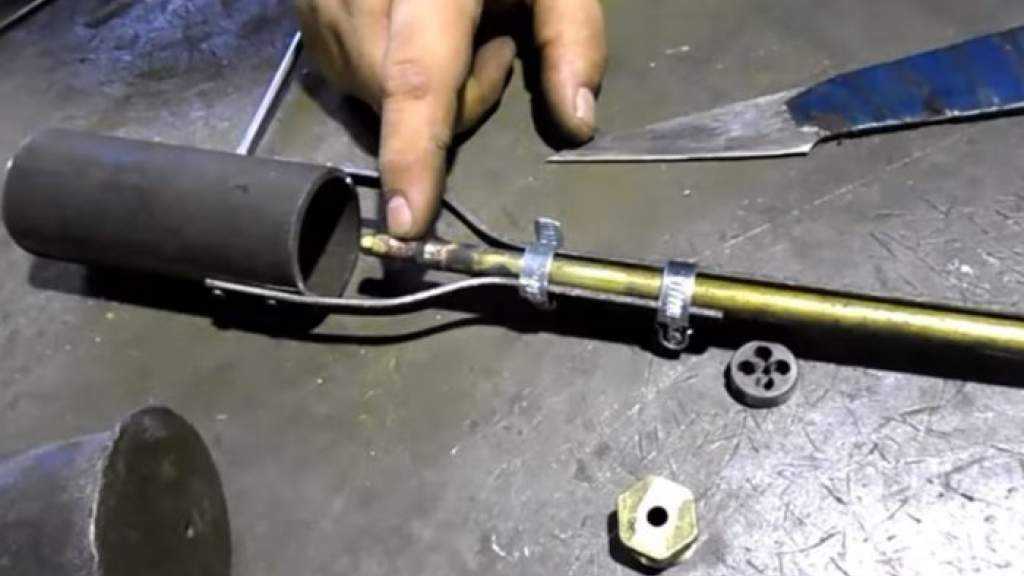

Самостоятельное изготовление

Для газовых горелок, изготовленных своими руками, необходимо получить сертификат качества, специальные документы, разрешающие их применение. Сбор этих документов займет достаточно много времени. Кустарное оборудование должно соответствовать определенным нормам качества и эксплуатации.

Стоит ли выбрасывать газовую плиту?

Мы самостоятельно проверяем все, что рекомендуем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше›

Real Talk

Советы, выбор персонала, разрушение мифов и многое другое. Позвольте нам помочь вам.

Фото: Webkatrin001/iStock

Критическое обновление 12 января 2023 г.

В предыдущем сообщении мы сообщали, что Комиссия по безопасности потребительских товаров (CPSC) рассматривает вопрос о запрете новых газовых плит. CPSC выпустила заявление, в котором уточняется, что она планирует усилить добровольные стандарты безопасности для новых газовых плит, но не планирует их запрещать.
В предыдущем обновлении мы сообщали, что Комиссия по безопасности потребительских товаров (CPSC) рассматривает возможность запрета на новые газовые плиты. CPSC выпустила заявление, в котором уточняется, что она планирует усилить добровольные стандарты безопасности для новых газовых плит, но не планирует их запрещать.
Мы добавили примечание редактора, объясняющее, почему мы больше не советуем держаться за газовую плиту, пока она работает.

Поделиться этой публикацией

Примечание редактора: эта статья была первоначально опубликована в 2021 году, и мы больше не обновляем ее. С тех пор появились дополнительные исследования, демонстрирующие воздействие газовых плит на окружающую среду и здоровье. Примечательно, что исследование, проведенное в декабре 2022 года, показало, что 12,7% случаев детской астмы могут быть связаны с использованием газовых плит. В ответ на это и свидетельства других потенциальных рисков, связанных с газовыми плитами, Комиссия по безопасности потребительских товаров заявила в январе 2023 года, что планирует ужесточить добровольные стандарты безопасности для новых газовых плит.

Мы сообщали о других недавних разработках, благодаря которым переход с газовых плит на электрические может стоить затрат и усилий. В рамках Закона о снижении инфляции 2022 года первые в истории скидки для потребителей на электроприборы, включая плиты, призваны побудить больше людей перейти с газовых приборов на электрические модели. Соответственно, мы больше не считаем лучшим советом держаться за газовую плиту, пока она работает.

Ниже представлена наша оригинальная статья.

Если вас напугали истории, призывающие вас «убить газовую плиту», потому что она таит в себе «скрытые опасности», которые «вредны для вас и планеты», на самом деле вам не нужно сходить с ума.

Да, это более экологичный шаг — отказаться от газовой плиты, когда она сломается или во время ремонта, и перейти на электрическую (в том числе индукционную). Вентиляция тоже очень важна. Но провокационные заголовки вызвали панику, которую мы не считаем оправданной, потому что отказ от работающей газовой плиты не окажет большого положительного воздействия на окружающую среду или здоровье большинства людей.

Чтобы контролировать изменение климата (PDF), обществу необходимо отказаться от сжигания природного газа и других ископаемых видов топлива в течение следующих нескольких десятилетий. Переход с газовых на электрические приборы должен быть простой частью этого перехода. Электрические плиты (а также сушилки для белья и обогреватели) уже распространены и доступны по цене, и они продолжают улучшаться.

Но приготовление пищи на газу не заслуживает такого сильного гнева, связанного с климатом, как в последнее время, потому что это составляет крошечную часть бытового потребления энергии и выбросов углерода. По состоянию на 2015 год, последний год с подробными данными (PDF) от Управления энергетической информации США, на газовые плиты приходилось менее 3% бытового использования природного газа в США. На водяное отопление расходуется примерно в 10 раз больше газа (29%), в то время как отопление помещений сжигалось более чем в 20 раз больше (69%). И это с учетом только прямого расхода топлива. Если учесть электричество (PDF) и транспорт, приготовление пищи на газу составляет еще меньшую часть пирога энергии и выбросов в домохозяйствах.

Переход с газовой плиты на стандартную электрическую в 2021 году может даже не сразу снизить выбросы углерода. Все зависит от того, как ваша местная сеть вырабатывает электроэнергию, которую ваша новая плита будет использовать вместо природного газа. Со временем электроприготовление пищи, вероятно, станет чище почти везде. Но опять же, приготовление пищи просто не использует много энергии по сравнению с другими бытовыми потребностями, поэтому это не должно быть главной заботой.

Есть некоторые риски для здоровья, связанные с приготовлением пищи на газу, но если у вас уже нет астмы, опасность, вероятно, не уникальна для использования газа. Старые газовые горелки могут выделять угарный газ (СО), который является токсичным. Но это гораздо меньшая проблема с современными конструкциями горелок, и данные свидетельствуют о том, что это в любом случае не представляет долгосрочного риска для здоровья — вы выздоравливаете от отравления угарным газом, как только воздействие прекращается. В невентилируемых помещениях газовые горелки часто создают повышенный уровень диоксида азота (NO₂), который широко известен как триггер приступов астмы и других респираторных заболеваний у людей с астмой. Менее ясно, может ли длительное воздействие уровней NO₂, образующихся при приготовлении пищи на газу, вызвать долгосрочные проблемы со здоровьем, хотя существует некоторая связь между повышенным уровнем NO₂ в целом (обычно из-за загрязнения атмосферного воздуха) и хроническими респираторными заболеваниями и другими проблемами со здоровьем.

Более общая картина состоит в том, что любой вид приготовления пищи в помещении создает ультрадисперсные частицы и летучие органические соединения, которые связаны с проблемами со здоровьем, даже если вы используете электрическую или индукционную плиту. Здесь важна вентиляция. Если ваша кухня вентилируется, в идеале с вытяжкой, которая может отводить воздух за пределы вашего дома, риск респираторных заболеваний от приготовления пищи на газу резко падает. Поможет даже открытие окна или включение вытяжного вентилятора в соседней ванной. Если ваша кухня не вентилируется, любое приготовление пищи может представлять долгосрочный риск для здоровья, независимо от того, делаете ли вы это на газе, традиционных электрических или индукционных нагревательных элементах.

Опять же, лучше избегать газа, если вы все равно заменяете плиту. (Это то, что на самом деле предполагает большинство антигазовых статей с сенсационными заголовками, хотя некоторые из них носят более панический характер.) Но если вы ищете личные способы защитить окружающую среду и свое здоровье прямо сейчас, у вас есть гораздо более крупная рыба. жарить. Электрификация ваших систем отопления помещений и воды или вашего автомобиля окажет гораздо большее влияние, как и вентиляция вашей кухни.

Если вы готовы перейти на электрическую плиту, у нас есть руководства по отдельностоящим и выдвижным плитам, а также мы работаем над руководством по индукционным варочным панелям.

Дополнительная литература

Лучшие газовые плиты и плиты
от Tyler Wells Lynch
GE JGB735 имеет лучший внешний вид и качество сборки среди всех доступных газовых плит, которые мы нашли, и не уступает по производительности при приготовлении пищи.
Лучшие вставные газовые плиты
от Tyler Wells Lynch
Мы рассмотрели более 60 вставных газовых плит и считаем, что GE JGS760 — это красивая и надежная модель, которая будет работать. на большинстве кухонь.
Лучшая походная плита
от Kit Dillon
Готовим ли мы утреннюю чашку кофе или готовим гамбургеры на гриле, Coleman Classic Propane Camping Stove — наш выбор для приготовления пищи у костра.
Лучшая линия премиум-класса
от Шэрон Франке и Тайлера Уэллса Линча
Посоветовавшись с экспертами в области кухонь об ассортименте премиум-класса, мы обнаружили, что Wolf и Miele являются наиболее уважаемыми брендами, а Monogram отлично подходит для Цена.

Wirecutter — служба рекомендаций по продуктам от The New York Times. Наши журналисты сочетают независимое исследование с (иногда) чрезмерным тестированием, чтобы вы могли быстро и уверенно принимать решения о покупке. Будь то поиск отличных продуктов или полезных советов, мы поможем вам сделать это правильно (с первого раза).

О компании Wirecutter
Наша команда
Демография персонала
Работа в Wirecutter
Свяжитесь с нами
Как разместить

Сделки
Списки
Блог
Информационные бюллетени
13 февраля 2020 г.
Тим Себергер
Отопительное оборудование, работающее на топливе, зависит от всех объектов. Поэтому очень важно, чтобы ваше предприятие максимально эффективно использовало ваши горелки. Что, если бы существовал способ сделать вашу горелку более эффективной, а также сократить затраты на электроэнергию? Хорошая новость: есть. При правильной регулировке соотношения воздух-топливо в горелке ваша система может работать намного эффективнее и обходиться вам дешевле.
Знаете ли вы, сколько вы могли бы сэкономить благодаря соотношению воздух-топливо в ваших #горелках? @RasMech рассказал об этом в своей последней статье: Click To Tweet
Какое соотношение воздух-топливо?
Первый шаг к пониманию того, как сократить расходы на электроэнергию горелки, — это понять, что такое соотношение воздух-топливо. Проще говоря, отношение воздуха к топливу — это мера количества воздуха по сравнению с топливом, участвующим в процессе сгорания.
Из соображений безопасности очень важно знать кривую соотношения воздух-топливо в вашей системе горелки. Эта кривая измеряет наименьшее количество избыточного воздуха, которое может быть в дымовых газах без образования угарного газа. У каждого горелки есть такая кривая, и понимание вашей имеет первостепенное значение для безопасности вашей команды.
Запустите горелку с оптимальной эффективностью
Чтобы ваша горелка работала с максимальной эффективностью, вам нужно знать, какой процент избытка воздуха лучше всего подходит для вашей горелки. При расчете необходимо учитывать несколько факторов, например:
.
- С какими растворителями работает ваша горелка
- Сколько угарного газа производит ваша горелка
Чтобы предотвратить выбросы угарного газа и образование сажи на отопительном оборудовании, включите горелку примерно на 10–20 % избытка воздуха при сильном пламени. Даже при том, что многие горелки изготавливаются и работают по-разному, работа вашей горелки где-то в этом диапазоне должна работать для вашей системы (это еще одна причина знать вашу кривую соотношения воздух-топливо).
Будьте осторожны при регулировке количества избыточного воздуха. Слишком много или слишком мало может снизить эффективность вашей горелки. Уменьшение избыточного воздуха, как правило, снизит температуру дымовой трубы, что повысит эффективность горения и котла, но это не означает, что вы должны полностью уменьшить количество избыточного воздуха. Если вы отрежете слишком много, вы можете оказаться в плохой ситуации.

В некоторых случаях удаление слишком большого количества избыточного воздуха может вызвать потенциально опасные реакции. Если вы используете легковоспламеняющиеся растворители в своей горелке, вы должны быть уверены, что используете достаточно избыточного воздуха для разбавления растворителей. Это не только обеспечивает достаточную скорость сушки и выводит пары из горелки, но также поддерживает хороший темп процесса и устраняет риск взрыва.
Что влияет на избыточный уровень воздуха?
На избыточный уровень воздуха могут влиять разные факторы — например, сильное пламя и слабое пламя. Каждая горелка будет отличаться, что является основным фактором, влияющим на уровень возгорания. Учитывая различия в каждой горелке, имеет смысл, что каждая отдельная система имеет разные высокие и низкие уровни огня.
Из-за этих факторов может показаться, что отслеживать изменения уровня избыточного воздуха сложно, но это не так. Если вы можете измерить содержание кислорода и горючих веществ в дымовых газах, все готово.
Ваши #burners работают настолько эффективно, насколько это возможно? У @RasMech есть советы, которые вам нужны, чтобы поддерживать их скорость. Подробнее читайте здесь: Нажмите, чтобы твитнуть
Измерение соотношения воздух-топливо
Существует два основных способа измерения соотношения воздух-топливо. Во-первых, путем анализа дымовых газов на содержание кислорода и горючих веществ. Лучше всего измерять содержание кислорода в процентах, так как угарный газ измеряется в частях на миллион (или сокращенно PPM). В большинстве случаев оборудование, измеряющее содержание кислорода, лучше, чем оборудование, измеряющее содержание углекислого газа, поскольку оно более точно.
Если у вас возникли проблемы с точным измерением уровня избыточного воздуха или настройкой горелки, мудрым решением будет нанять профессионала. В среднем завод, на котором работает квалифицированный поставщик оборудования для сжигания топлива, экономит более 2,2% затрат на топливо.
После того, как вы учтете все различные факторы при измерении соотношения воздух-топливо, вы сможете точно рассчитать потенциальную экономию.
Советы по сокращению расходов на систему отопления
Конечно, есть и другие способы снизить затраты на электроэнергию вашей горелки, помимо управления соотношением воздуха и топлива. Вот несколько дополнительных советов по дальнейшему сокращению расходов:
- Работа горелок на проектной мощности или близкой к ней
- Уменьшить избыток воздуха, используемого для горения
- Очистите поверхности теплообмена
- Уменьшить потери излучения через отверстия
- Используйте надлежащую изоляцию горелки, чтобы уменьшить потери тепла стенами
- Надлежащим образом изолируйте поверхности с воздушным или водяным охлаждением, подвергающиеся воздействию печи и паропроводов, выходящих из горелки
- Установка оборудования для рекуперации тепла
- Улучшить очистку воды, чтобы свести к минимуму продувку горелки
- Устранение утечек пара
- Свести к минимуму выпуск пара
- Реализовать программу обслуживания конденсатоотводчиков
- Использовать турбину обратного давления вместо редукционных или выпускных клапанов
- Сведите к минимуму утечку воздуха в горелку, загерметизировав отверстия
- Поддерживать надлежащее и слегка положительное давление в горелке
- Рекуперация части тепла выхлопных газов горелки для использования в низкотемпературных процессах
Может показаться, что нужно отслеживать много информации, но она поможет вашим горелкам работать эффективно и сэкономит ваши деньги.
