Газовая горелка для пайки своими руками

Многие домашние мастера знают, что такое газовая горелка. Благодаря ей, можно выполнять сварку, наплавку и другие виды обработки изделий из металла, нагревать их и соединять. Принцип работы такого прибора в смешивании горючего газа и кислорода. В результате можно получить стабильное пламя, имеющее огромную температуру, которое тяжело потушить. Такие горелки могут быть универсальными или предназначенными для определенных работ. Тот факт, что пламя устойчивое, позволяет применять этот агрегат на воздухе даже в ветреных условиях. Ее можно как купить, так и сделать в домашних условиях. Если вы не из тех, кто ищет легких путей, предлагаем вам разобраться, как правильно сделать газовую горелку для пайки своими руками.

Материалы и инструменты для работы

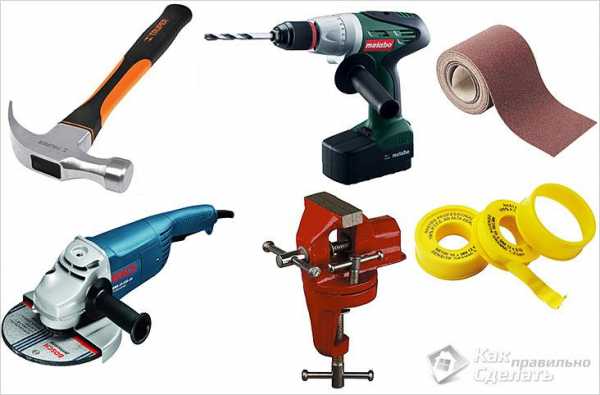

Инструменты для работы

Чтобы сделать обычную горелку, вам понадобятся следующие детали и инструменты:

дрель;
болгарка;
молоток;
наждачная бумага;
латунные заготовки для форсунки и рассекателя;
тонкая трубка из латуни Ø15 мм;
бруски из дерева;
тиски;
ФУМ-лента или уплотнитель из силикона;
соединительные шланги;
регулировочный вентиль.

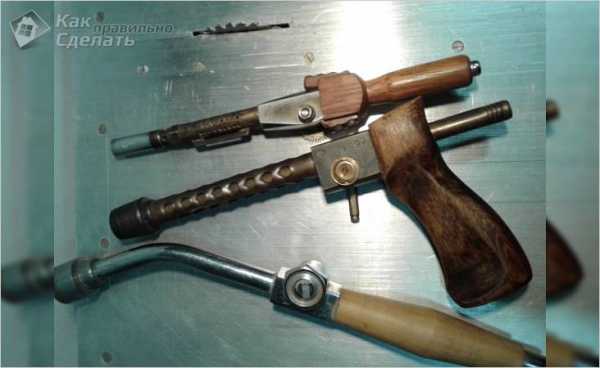

Изготовление ручки и форсунки

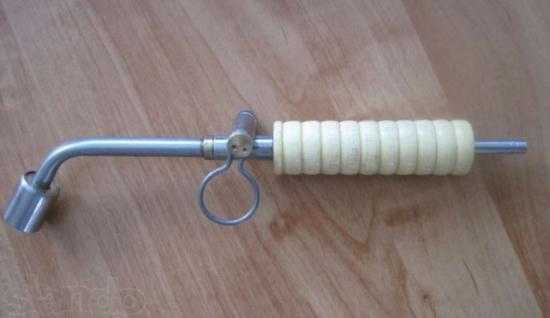

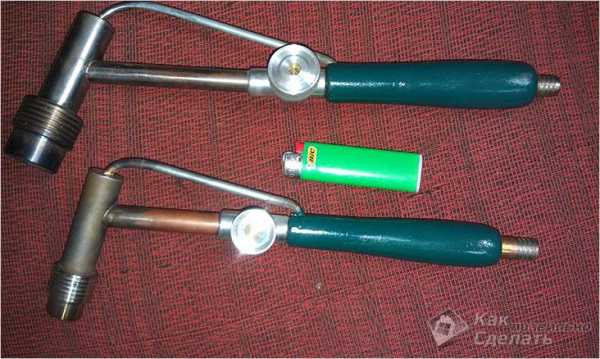

Ручки для горелки

Возьмите латунную трубку и приделайте к ней ручку. Если у вас есть ручка от старой горелки, можно использовать ее – это будет гораздо удобнее. Если таковой нет, можно взять деревянный брусок. Чтобы рукоять удобно лежала в руке, ее можно обработать. В нем нужно просверлить отверстие под латунную трубку. Их диаметр должен совпадать. После чего трубка засовывается в брус и закрепляется там при помощи силикона или эпоксидной смолы.

Для удобства выполнения работ латунную трубку нужно изогнуть выше ручки под углом 45˚.

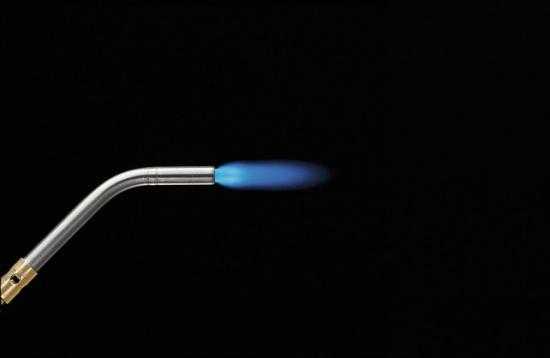

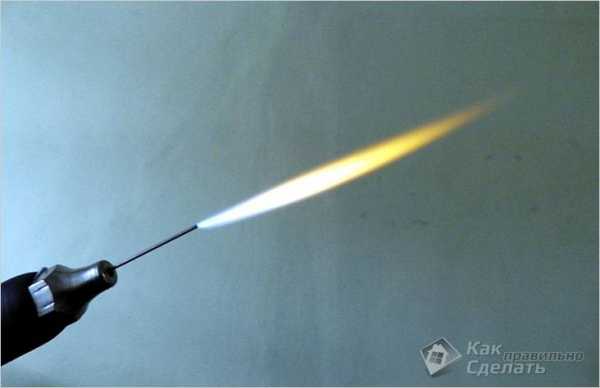

Если форсунка сделана правильно, то пламя ровное

Следующий этап – изготовление форсунки. Это трудоемкий и долгий процесс. К нему нужно подходить с большей ответственностью. Желательный размер отверстия форсунки составляет 0,1 мм. Понятно, что самостоятельно без специального оборудования достичь такого размера будет очень трудно, поэтому нужно просверлить отверстие немного шире, и подогнать края до нужного размера. Все нужно делать аккуратно, чтобы отверстие было ровное и не направляло пламя в разные стороны. Сделав отверстие, зафиксируйте заготовку в тисках. Затем аккуратно молотком наносите удары по будущей форсунке. Делать это нужно вертикально, с «оттяжкой» к центру заготовки. Постепенно деталь нужно прокручивать, обеспечивая идеальное отверстие без уклона.

Выполнив чеканку детали, головку форсунки нужно зашкурить ее наждачной бумаги с мелкой зернистостью. На заднюю часть детали следует нанести резьбу, чтобы соединить ее с трубкой. Более простой метод соединения – пайка форсунки к трубе. Но следует отметить, что в таком случае ремонт каких-либо деталей выполнить будет очень сложно.

В принципе это всё, теперь вы можете подсоединить к трубке баллон с газом, поджечь его и агрегат готов к работе. Но, теперь возникают некие трудности, которые препятствуют нормальной работе и приносят неудобства. Получается, что регулировать газовый поток можно только открывая и закрывая кран на газовом баллоне. В таком случае добиться требуемой силы пламени будет очень тяжело. Что же делать?

Работы по улучшению регулировки пламени

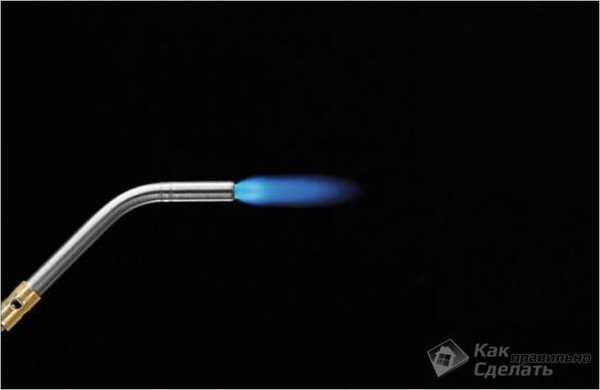

Горелки с регулировкой силы пламени

Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
Теперь можно подогнуть все к центру и приварить к трубке горелки.

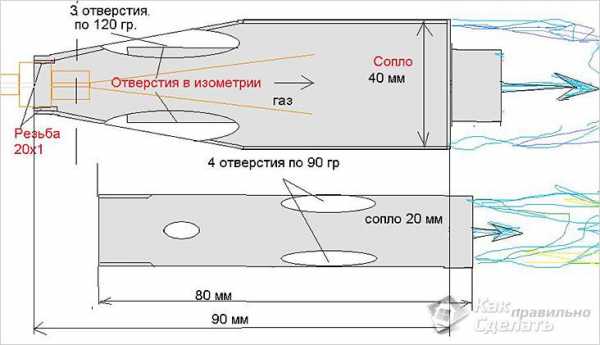

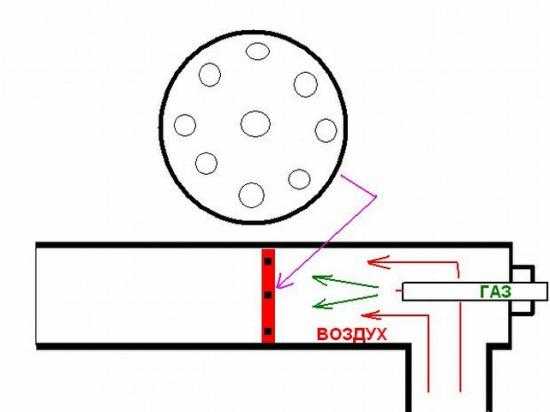

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Изготовление мини-горелки

Миниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

Обычная капельница – 2 шт.
Игла для накачивания мячей.
Игла для медицинского шприца.
Паяльник.
Напильник.
Медная проволока.
Плоскогубцы.

Шлифовальный камень.
Флюс для пайки.
Термопистолет.

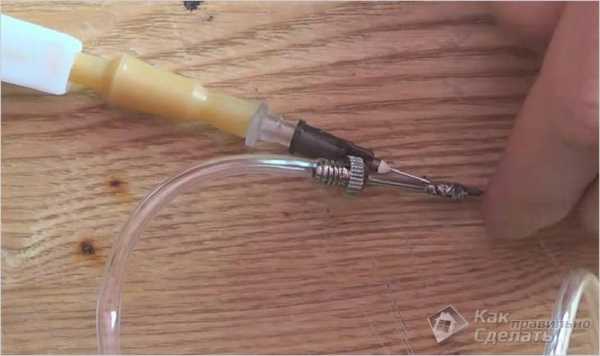

Устройство самодельной мини-горелки

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.

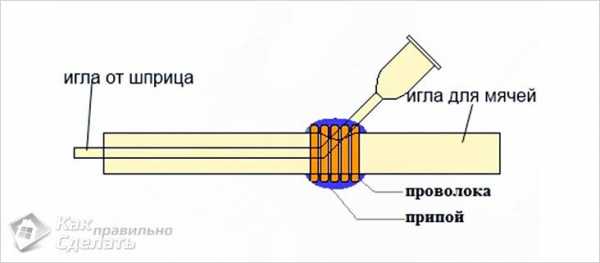

Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.
Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.
Достаньте капельницы и подсоедините их к основаниям двух игл.
Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
Соедините их между собой термопистолетом.
Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

Видео

Посмотрите видео о том, как сделать горелку из подручных материалов:

Видео об изготовлении миниатюрной газовой горелки:

kakpravilnosdelat.ru

Газовые горелки для пайки своими руками — Лада мастер

Способы соединения металлов между собой начали появляться тогда, когда люди научились использовать металл в качестве конструкционного материала. Причем пайка, как способ неразъемного соединения, известна еще со времен Вавилона и Древней Греции когда ни о каких технологичных способах соединения, вроде резьбового, а тем более сварки, речи быть не могло. Но сегодня мы не об этом, а о том, что каждый из нас может оказаться на месте жителя древних Афин. Когда есть и газ и даже электричество, а заварить или запаять две металлические детали нет никакой возможности. Не говоря уже об активном прогреве труб или других конструкций для последующей контролируемой деформации.

Содержание:

Зачем нужна газовая горелка
Что такое пайка
Применение горелок для твердой пайки и для пайки латунью
Пропановая мини газовая горелка
Форсунка для газовой горелки

Зачем нужна газовая горелка

Мощные газовые горелки используются для сварки чугуна, для газовой сварки металлических деталей и конструкций с неразъемным соединением. Менее мощные газовые горелки применяют для пайки автомобильных радиаторов и трубопроводов топливных систем и тормозных систем, элементов системы охлаждения и отопления. Но самое главное качество, которое отличает газовую горелку от обычного газового пламени — стабильность формы и температуры факела, а также возможность точной регулировки подачи газа и кислорода и возможность реализации газовой горелки с пьезорозжигом.

Регулировка этих параметров поможет установить такую температуру нагрева, которая позволит спаять… Стоп, а что такое пайка и чем она отличается от сварки?

Что такое пайка

Когда мы четко уясним, что такое пайка, тогда и требования к газовой горелке вырисуются сами собой. Пайка в принципе — это процесс термического соединения металлов с использованием связующего элемента, припоя или электрода. Припой должен как можно плотнее проникнуть в структуру соединяемых металлов и после застывания обеспечить максимальную прочность соединения.

Пайка предполагает такие температурные условия, обязательные к выполнению, температура указана в порядке нарастания:

Температура, при которой работает готовое изделие.
Температура плавления вспомогательного материала.
Уровень нагрева при пайке.
Граница плавления спаиваемых металлов.

Когда это условие выполняется, процесс называется пайкой, а именно в этом случае, чтобы выбрать именно такую температуру, которая плавила бы припой, но балансировала ниже точки плавления основного металла, помогут газовые горелки для пайки Своими руками можно выполнить самые простые конструкции горелок, да и не самые мощные.

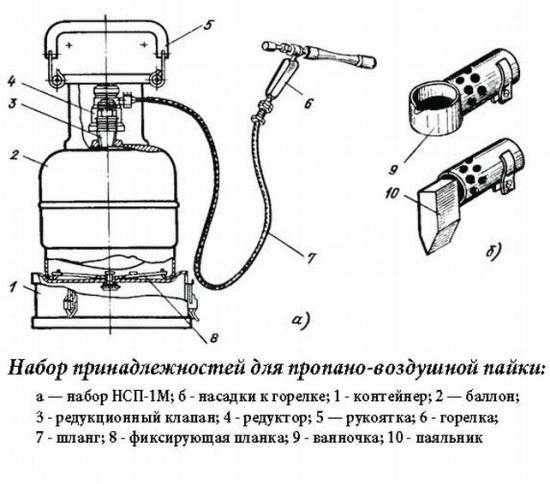

Применение горелок для твердой пайки и для пайки латунью

Но даже они позволят выполнить массу работы, которая может пригодится в гараже или в доме. Горелка для пайки медных труб самой простой конструкции, схема которой размещена ниже, позволит выполнить практически все работы, которые связаны с пайкой латунных и медных банок радиаторов, теплообменников, интеркулеров, пайки твердыми припоями. Также без газовой горелки практически невозможно заменить соты в радиаторе или разобрать его для замены сердцевины.

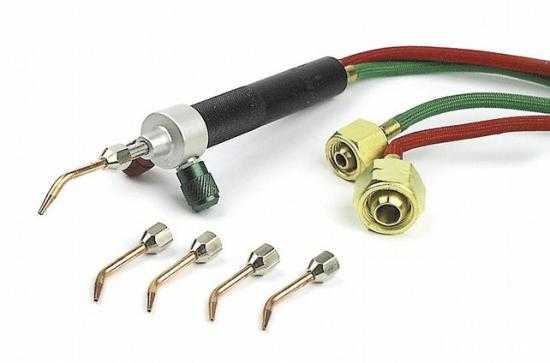

Небольшая газовая горелка для твердой пайки может стать неоценимым помощником и при кузовных работах, когда применение высоких температур противопоказано. К примеру, при реставрации локального повреждения участка кузова, когда прогрев высокими температурами может повлечь за собой коробление крупной плоскости, для запаивания мелких сквозных повреждений латунью, для тонких рихтовочных работ. Кроме кузовных работ, небольшие газовые горелки используются для выпрессовки плотно усаженных обойм подшипников, втулок и прочих деталей в соединениях с натягом, особенно если напрессовываются разные металлы.

Пропановая мини газовая горелка

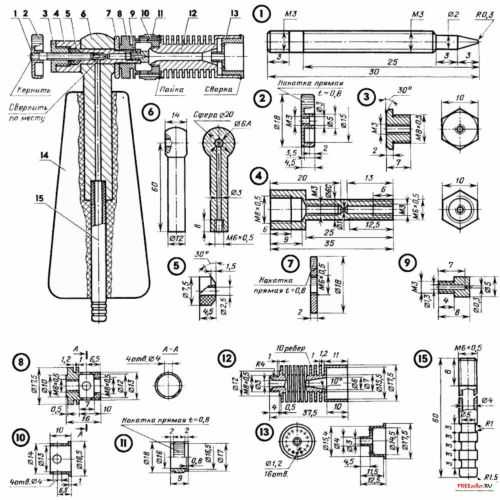

Несколько схем разных по сложности изготовления и по технологиям выполнения мы привели на страничке. Точность регулировки подачи газа и воздуха могут регулироваться только точными заводскими вентилями, подобранными по размеру горелки. Однако самой важной составляющей такой горелки должна стать форсунка. Она выполняется из латунной трубки. В идеале диаметр сопла не должен превышать 0,1 мм. Просверлить отверстие такого диаметра и точно довольно сложно. Поэтому поступают по-другому.

В торце развальцованной трубки сверлится отверстие минимального возможного диаметра, после чего при помощи молотка для чеканки, диаметр доводится до нужного размера. Заготовка закрепляется в тисках при помощи мягких губок, а молотком наносятся легкие скользящие удары в горизонтальной плоскости до тех пор, пока отверстие не получит минимальный диаметр. После этого форсунка обрабатывается шлифовальной наждачной бумагой, чтобы исключить завихрения и отклонения факела. Доводка форсунки проводится опытным путем.

Форсунка для газовой горелки

Форсунка получилась самая простая и подача газа регулируется только с редуктора баллона. Но если выполнить рассекатель в соответствии с чертежом, представленным выше, регулировка будет более точной и ее можно производить непосредственно на горелке. Горелки с малой мощностью, изготовленные своими руками, неприхотливы к качеству газа, они могут работать как на смеси пропана и бутана, так и на пропане. К тому же такая горелка значительно экономнее промышленных образцов.

Газовая горелка, выполненная своими руками, безусловно, не инструмент первостепенной важности в гараже, но бывают моменты, когда без нее просто не обойтись, а изготовления простейшего приспособления займет совсем немного времени. Удачных всем экспериментов!

ladamaster.com

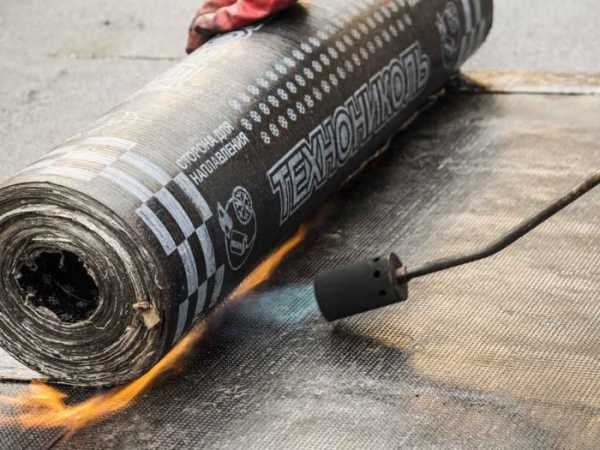

Горелка газовая для кровельных работ

Буквально за два десятилетия строительные технологии обновились, появились новые стройматериалы и инструменты. К примеру, старый верный рубероид уступил свое место новым кровельным наплавляемым материалам, которые по всем позициям лучше. С этим спорить уже никто не будет. А соответственно ушло в небытие ведро с горячим битумом и кистью для обмазки, вместо которых строители используют сегодня горелку газовую для кровельных работ.

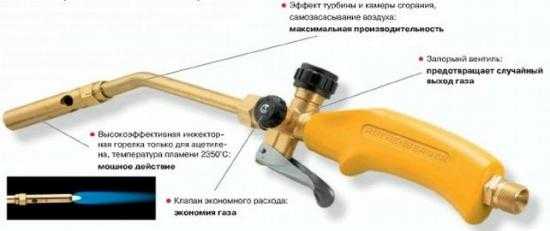

Что такое газовая горелка

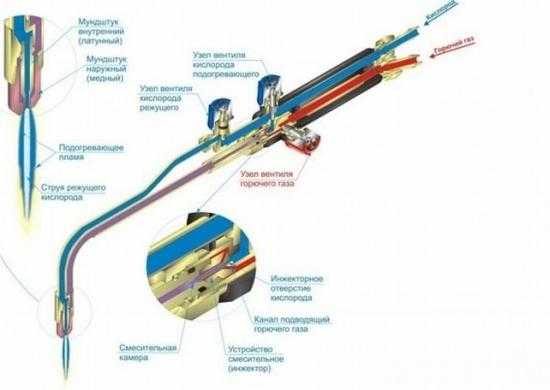

Это ручной инструмент, соединенный с баллоном газа. В ее состав входят:

Форсунка, внутри которой установлен жиклер со сквозным отверстием малого диаметра. Через него газ в виде пламени подается на место наплавки или просушки.
Стакан. Это приспособление, внутри которого происходит смешение горючего газа с воздухом (кислородом). В стакане есть множество отверстий, через которые воздух и подсасывается в зону пламени. К тому же это устройство защищает пламя огня от воздействия ветра.

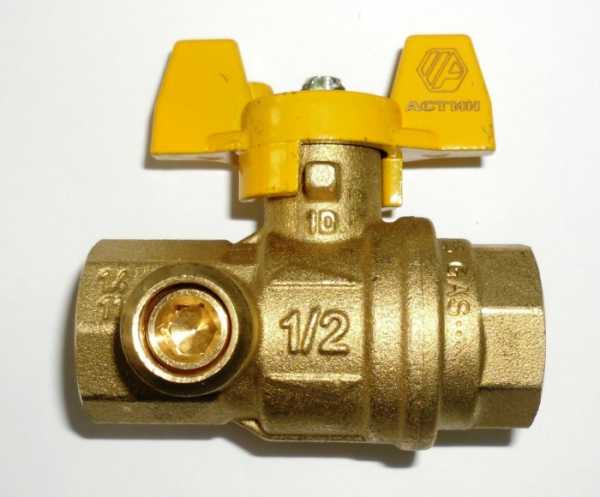

Вентиль, с помощью которого открывается подача газа и регулируется его напор, а соответственно и длина факела.
Магистральная труба, которая отделяет горелку от рукоятки, за которую держится сварщик.
Рукоятка из пластика или дерева.

Конечно, для работы газовой горелкой необходим шланг, соединяющийся с баллоном, и редуктор, который понижает давление газа в магистрали. Давление газа на выходе из горелки – 0,1-0,15 МПа. Весит горелка газовая пропановая для кровельных работ немного, в пределах 1,0-1,5 кг. Так что работать с ней удобно и легко.

Как сделать горелку своими руками

В принципе, конструкция газовой горелки пропановой несложная. Главное собрать форсунку и стакан. Остальные элементы и части – это готовые узлы и детали, которые продаются в любом строительном магазине. Поэтому сделать ее своими руками будет нетрудно.

Итак, что требуется для сборки горелки своими руками.

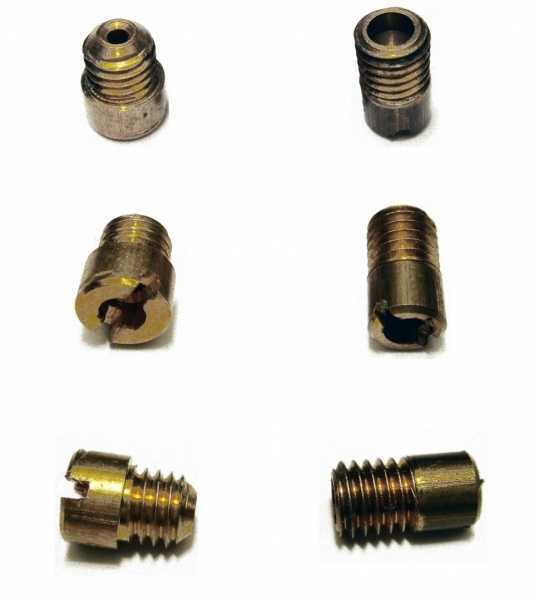

Основная деталь в конструкции – жиклер. Именно он и создает плотность газового потока и формирует факел необходимого размера. Для этого можно использовать жиклеры от автомобильного карбюратора или от домашней газовой плиты. Здесь важно, чтобы диаметр отверстия не был больше 0,8 мм.
Второй по значимости – это стакан. Его можно своими руками изготовить из тонкостенной стальной трубы с внутренним диаметром 25-40 мм, длина трубы – 100-1500 мм. Можно вместо трубы использовать металлический лист толщиною 0,8-1,0 мм, который скручивается в трубу и по краям заваривается электросваркой. Отметим, что вариант с трубой лучше, меньше трудностей.

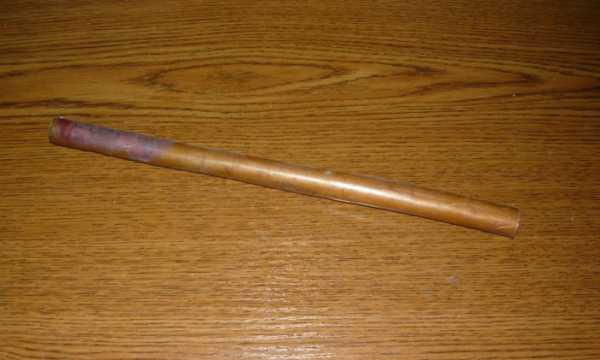

В качестве магистральной трубки можно использовать латунную или медную трубку длиною 70-100 см. Очень важно подобрать трубку по толщине так, чтобы на ней можно было бы нарезать резьбу, на которую придется накручивать жиклер. По сути, трубка и жиклер – это и есть форсунка.
Самая непростая деталь в конструкции газовой горелки для кровли – это регулирующий вентиль. Любая запорная арматура здесь не подойдет. Оптимальный вариант – установить газовый кран или вентиль, который открывает и закрывает подачу газа на конфорку в газовой бытовой плите.
Рукоятка должна быть просто удобной, поэтому ее можно своими руками изготовить из дерева и подогнать под свою руку.

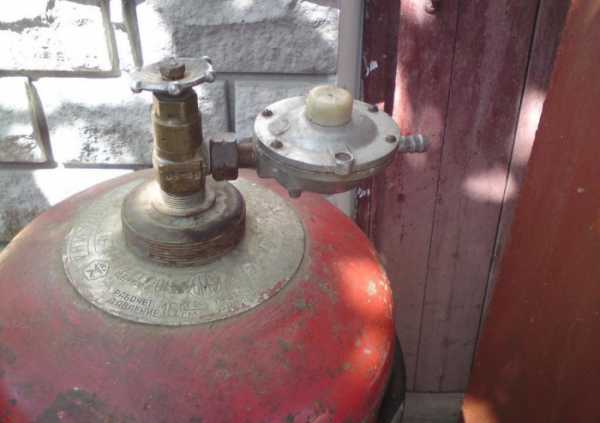

Пропановый баллон, редуктор для него и шланг нет необходимости изобретать, все можно купить в готовом виде.

Сборка газовой горелки

В первую очередь нужно на одном конце медной трубки нарезать внутреннюю резьбу, используя метчик соответствующего диаметра. Медь – металл не очень твердый, так что провести эту операцию своими руками будет несложно. Также легко будет вкрутить жиклер.

Со стаканом все сложнее. Для этого придется одну сторону трубы разрезать на несколько продольных лепестков (6-8 штук), а затем согнуть их к центру. Получится конус, при этом сводить до конца лепестки не надо, необходимо оставить место для магистральной трубки, на которую стакан и надевается. После чего лепестки прижимаются к трубке, где запаиваются. Между лепестками остаются прорези, которые будут выполнять функции подачи воздуха внутрь форсунки. Длина лепестков приблизительно – одна треть от всей длины стакана.

Важно! Жиклер должен располагаться на расстоянии, равном длине лепестков. То есть, пламя из пропана и кислорода должно образовываться на уровне прорезей.

Горелка газовая для кровельных работ, а точнее, ее передняя часть в виде форсунки готова. Остается собрать заднюю часть. Для этого понадобятся два сгона М25, изготовленных из трубы диаметром 25 мм с нарезанной резьбой. В одностороннем сгоне в месте, где не нарезана резьба, формируется конус, в который вставляется задняя часть магистральной трубки. Это можно сделать, нагрев сгон кислородным резаком, и обстучав его со всех сторон.

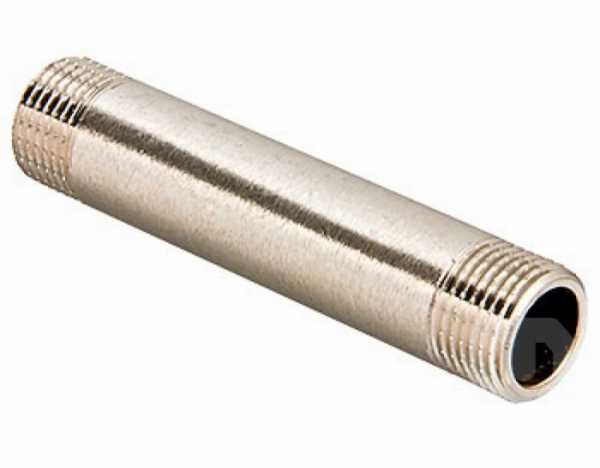

В него вкручивается регулирующий газовый вентиль. Второй сгон, он двухсторонний, вкручивается в вентиль с другой стороны. Обязательно накрутка производится на герметизирующий материал. К примеру, на фум-ленту. На задний торец второго сгона накручивается переходник от резьбового соединения на шланговый. Его изготавливать своими руками нет смысла, потому что продается он в любом строительном магазине и стоит очень дешево.

Теперь остается изготовить рукоятку и установить ее на приготовленном устройстве. Вариантов рукояток – огромное количество. Здесь главное – удобно держать весь самодельный прибор. К примеру, ее можно вырезать из деревянной доски толщиною 5 мм, можно купить ручку от топора и подогнать ее под размеры и форму. Крепить рукоятку лучше к сгонам, потому что во всей конструкции это самый прочный участок. Оптимально – это задний сгон, потому что регулирующий вентиль должен располагаться чуть впереди для удобства его использования.

Крепить деревяшку к металлической трубке можно по-разному.

Сделать выемку по всей ширине под размер диаметра трубы сгона, уложить в нее сгон и закрепить его двумя хомутами из металлической ленты.
Установить сгон сбоку рукоятки и также закрепить хомутами.

Итак, газовая горелка для кровельных работ своими руками изготовлена, можно подсоединять ее к газовому баллону и провести тестирование. Для этого шланг соединяется с баллоном через редуктор, где закрепляется хомутом. Второй его конец вдевается в переходник, где также закрепляется хомутом.

Открывается баллон, открывается подача пропана через газовый редуктор. И последним открывается регулирующий вентиль на форсунке. Газ должен пойти через жиклер с характерным звуком. Надо обязательно дождаться, чтобы воздух внутри приспособления полностью вышел. После чего газовый поток поджигается. Вентилем около рукоятки регулируется факел по длине и мощности.

Внимание! Самодельная газовая горелка для кровельных работ – устройство повышенной опасности. Поэтому ко всем производимым операциям надо подходить с особой тщательностью. Особенно это касается соединений всех элементов между собой. Должна быть соблюдена полная герметичность.

Меры противопожарной безопасности

В независимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности.

Держать на кровле огнетушитель при выполнении кровельных работ.
Все работы производятся только в светлое время суток.
На крышу при укладке мягкой кровли при помощи газовой горелки можно заносить только один пропановый баллон.
Обязательно исключается его нагрев.
Нельзя перегревать и подвергать воспламенению сам укладываемый кровельный материал.

Вот такие несложные условия, которые гарантируют безопасность проводимых строительных операций, связанных с покрытием кровли наплавляемыми материалами. Они просты и легко выполнимы, так что проблем возникнуть не должно.

bouw.ru

Как сделать газовую горелку для котла своими руками?

Главным элементом газового котла является горелка. Именно вокруг нее выставляются все остальные элементы. От устройства узла зависят многие аспекты использования оборудования. Прежде всего это безопасность и экономичность. Поэтому многие хотят сделать своими руками такую газовую горелку для котла, которая будет подходить по всем требованиям хозяев. На первый взгляд это может показаться сложным процессом, но на самом деле это не так.

Виды горелок

Многие считают, что горелка – это просто сопло, посредством которой подается газ. Но это не совсем так. Она также домешивает воздух в горючее. При этом важно учитывать, что изделие должно иметь специальную конструкцию, позволяющую делать смесь устойчивой.

Устройство может быть нескольких видов, в зависимости от способа добавления кислорода в газ:

атмосферная горелка;
вентиляторная;
диффузионно-кинетическая.

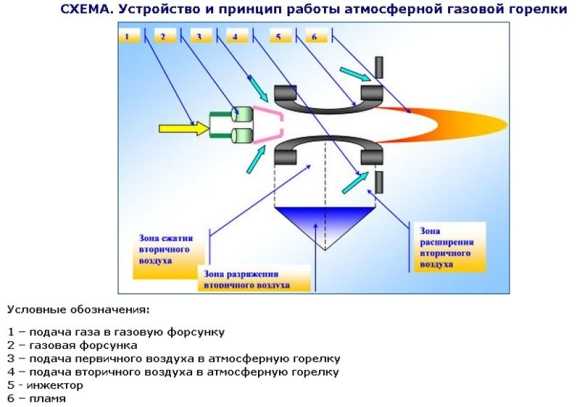

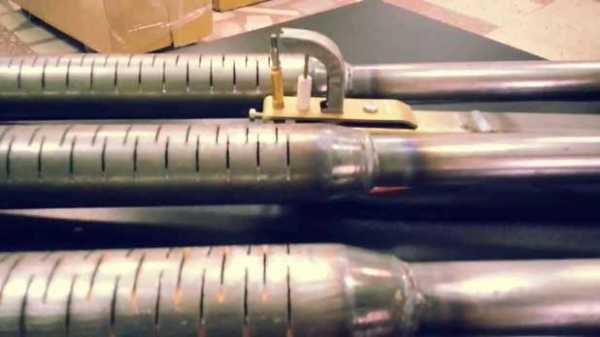

Атмосферные

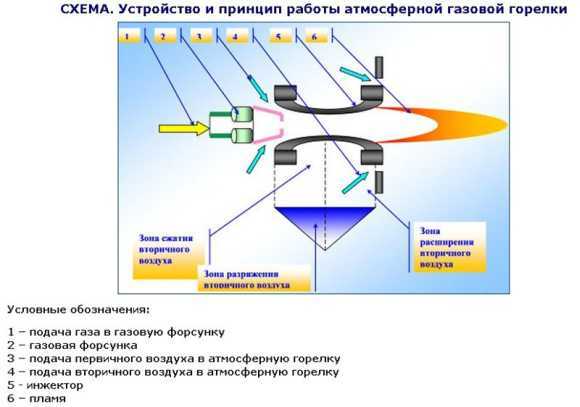

Принцип работы этого компонента прост: газ проходит через эжектор, где его давление понижается. При этом воздух попадает внутрь из-за разных показателей атмосфер.

Эти устройства обладают массой достоинств:

простая конструкция;
компактность;
тихая работа;
приемлемая стоимость;
возможность переоборудования твердотопливного котла под это оборудование – горелка просто устанавливается в камеру зольника.

При этом подобные устройства не могут иметь высокую мощность. Дело в том, что за счет своей конструкции атмосферные грелки не могут втянуть большое количество кислорода.

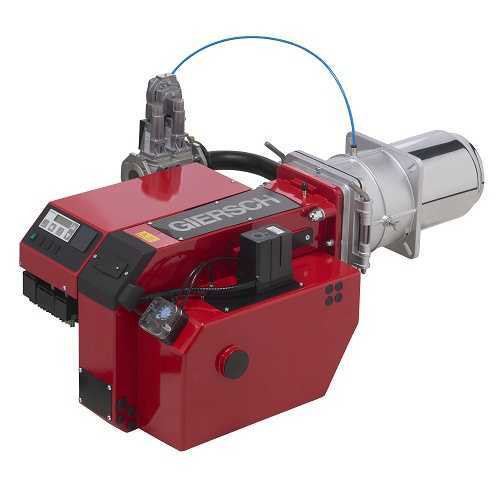

Вентиляторные

В этом виде устройств воздух подается в нужном количестве посредством вентилятора. За счет такой подачи кислорода они обладают массой преимуществ:

Нет ограничений в мощности – любое количество газа обеспечивается необходимым количеством воздуха, которого нужно для полного сгорания без остатков.
Камера, в которой проходит реакция, может быть закрытой. Внутрь кислород поступает посредством специального воздуховода. Это позволяет полностью исключить попадание продуктов горения внутрь дома из-за обратной тяги. При этом устанавливать отдельный воздуховод нет необходимости. Для этого используются специальные коаксиальные дымоходы, которые по факту являются трубой, расположенной внутри другой. Дым отводится по внутреннему элементу, а кислород попадает в котел, проходя между внутренними и наружными стенками.
Участие человека при использовании сводится к минимуму, так как оборудование обладает функцией «умной» настройки.

Этот вид горелок также обладает рядом недостатков:

По сравнению с атмосферными они работают заметно громче.
Имеют высокую цену.
Работают только в паре с электричеством – должны иметь свой источник бесперебойного питания. В противном случае от перепада напряжения они могут выйти из строя.

Диффузионно-кинетические

В основном подобное оборудование встречается в крупных обогревателях промышленного назначения. Принцип работы основан, как на атмосферной, так и на вентиляторной грелке.

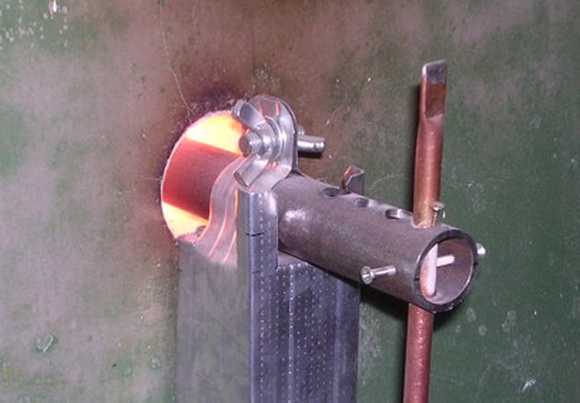

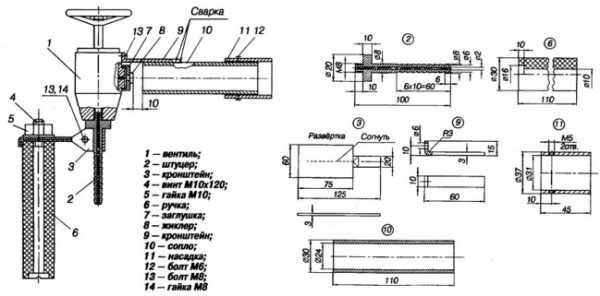

Газовая горелка своими руками

Так как конструирование вентиляторного вида требует наличия специального оборудования, рассмотрим создание своими руками газовой горелки в твердотопливный котел. Лучше всего для этого выбрать вентиль от кислородного баллона, стандарта ВК-74. Для этого нужно:

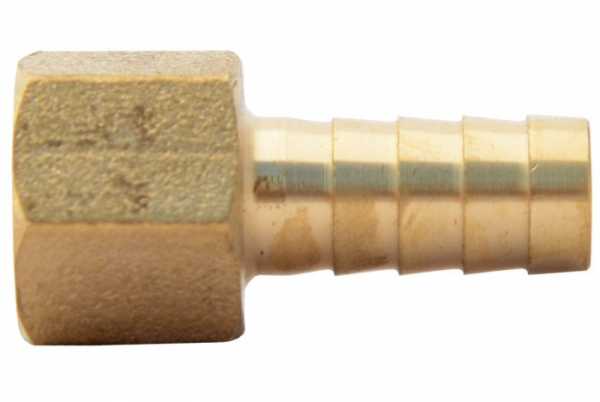

Выходной патрубок дополнительно оснащается штуцером, который с помощью шланга можно будет подсоединить к реактору.
На входную сторону патрубка, подключенную к баллону, устанавливается колпачок с небольшим отверстием для соединения с жиклером. Последний можно взять с паяльной лампы или плиты.
К колпачку приваривается стальная труба длиной в 100 мм и толщиной стенки в 2 мм.
Обязательно нужно смотреть, чтобы между колпачком и соплом был зазор в 15 мм, через который будет поступать кислород. Именно поэтому к первому необходимо сначала прикрепить три небольших отрезка проволоки (их можно будет потом подогнуть для нужного расположения), а только потом трубу.
Сама горелка готова. После этого нужно изготовить основание, на котором она будет расположена для установки в камеру горения.

Кроме создания самой горелки, важно также соблюдать и процесс ее поджигания:

Открывается кран подачи газа на баллоне или магистрали.
К соплу подносится спичка.
Открывается основной вентиль.

Важно! Мощность устройства можно регулировать посредством вентиля. Самым горячим является зелено-голубое пламя.

Вся настройка состоит в расположении факела в центре. Для этого держатели из проволоки немного подгибаются.

Особенности использования

Газовые горелки неприхотливы в обслуживании. Главной особенностью является ежегодная чистка. При этом процедуру должны проводить только высококвалифицированные специалисты, так как для этого нужно разбирать котел. Чаще всего чисткой горелок занимается сервисный центр.

Грязь удаляется просто – с помощью сжатого воздуха. При этом важно настроить подходящее давление. Дело в том, что некоторые современные детали могут не выдержать поток в 10 атм.

Чтобы процесс очистки проходил быстрее и требовался реже, на подаче газа ставится специальный фильтр. Это делает мастер после подачи заявки в соответствующую структуру.

Что ж, несмотря на то, что газовая горелка в котле отопления хоть и кажется сложнейшим инженерным узлом, теме не менее ее можно без проблем сделать самому. Для этого нужно подготовить все необходимые материалы и обладать навыками работы с металлом. Кроме того, необходимо иметь несколько единиц специального инструмента.

znatoktepla.ru

Газовая горелка для котла своими руками

Модификация отопительного оборудования, а попросту говоря – его улучшение, необходимо для повышения эффективности работы. Обслуживание твердотопливных котлов, постоянный контроль за уровнем дров или угля в топке иногда толкает владельцев на решение нестандартных задач. Если появилась возможность подключения дома к газовой магистрали, но нет желания покупать новый специальный котел – начинают придумывать самодельные устройства нагрева воды в теплообменнике отопительного оборудования.

Необходимо сразу оговориться, что любые изделия кустарного производства, предназначенные для систем отопления, должны пройти ряд проверок, а именно:

Получение сертификата качества.
Разрешительные документы от госгортехнадзора.
Проверка конструкции на соответствие параметрам качества и эксплуатации.

Для сбора этой документации потребуется много времени и сил. Поэтому намного выгоднее приобрести заводскую газовую горелку для котла. Но если желание собрать и испытать изделие собственного производства велик, можно сделать газовую горелку своими руками.

Принцип работы газовой горелки
Существует несколько типов горелок, которые могут отличаться конструкцией и принципом работы. Для котлов отопления чаще всего устанавливают следующие виды:
Атмосферные – с открытой камерой сгорания.
С принудительной подачей воздуха – с закрытой камерой.
Для самостоятельного изготовления подойдет 1-й тип горелки, так как она намного проще конструктивно и может быть сделана из подручных материалов.
Работа газовой горелки основывается на смешении плотного потока природного газа и атмосферного воздуха. Наглядно принцип работы показан на рисунке:
Для изготовления понадобятся:
Вентиль от кислородного баллона – он будет выполнять роль основы форсунки. Можно взять распространенный ВК-74.
Для образования узконаправленной струи газа необходимо изготовить колпачок, который будет накручиваться на вентиль. В нем проделывается отверстие и вставляется жиклер (можно от паяльной лампы).
Инжектор делают из стальной трубы, толщиной до 2 мм. Его длина приблизительно равна 100 мм. Крепление делается сваренным способом с помощью стальной проволоки. При этом следует соблюдать определенное расстояние между колпаком и соплом для поступления воздуха в зону горения.
Для активации пламени можно установить пьезоэлемент, либо воспламенять с помощью спички или горящей бумаги.
Газовая атмосферная горелка готова. Далее изготавливается основа, на которую она будет крепиться для монтажа в камеру горения котла. При этом следует учитывать, что отверстие не должно закрываться полностью – через него будет поступать воздух для поддержания процесса горения.
Но можно ли ею пользоваться с тем же комфортом и безопасностью, как и заводской? Чтобы выяснить это, рассмотрим все недостатки конструкции:

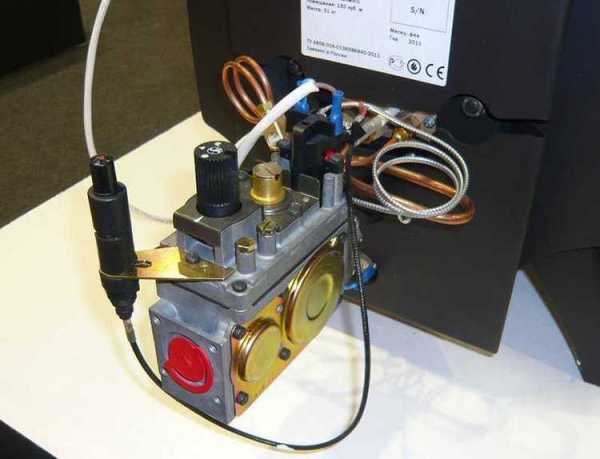

Отсутствие обязательных датчиков. Самым важным из них является контроль пламени. Если по какой-то причине огонь погаснет, а газ будет дальше поступать в сопло – может произойти самовозгорание. Так же необходим датчик контроля тяги в котле, который контролирует приток воздуха.
Температурный датчик. Он указывает граничные температурные режимы, несоблюдение которых может привести к быстрому выходу из строя не только горелки, но и котла.
Для настройки работы горелки под давлением газа из центральной магистрали нужен соответствующий опыт и специальное оборудование.
Отсутствие механизма регулирования давления газа, поступающего в горелку. При перепаде давлении в газовом трубопроводе изменяется мощность пламени, что опять же приводит к возможным поломкам и дефектам.
Но не только конструкция горелки может пострадать от вышеперечисленных факторов – это касается и самого котла. Каждая модель отопительного оборудования рассчитана под определенные условия эксплуатации. Если производитель указывает, что данный твердотопливный котел может быть адаптирован под работу газовой горелки с принудительной подачей воздуха с параметрами мощности до 30 кВт и с установкой дополнительного вентилятора для создания тяги – значит другие условия могут привести к его поломке.
При желании сделать самодельную горелку для конкретного котла нужно взвесить все «за» и «против». Стоит ли рисковать дорогим оборудованием, своей безопасностью и своих близких?
Учитывая вышесказанное, автор категорически не рекомендует самостоятельное изготовление и эксплуатацию газовой горелки.
dearhouse.ru
Газовая горелка своими руками – Самоделки ТУТ
Газовая горелка применяется в различных видах работ. Широкое применение горелок в ремонтно-строительной, дорожной и промышленных отраслях. Так же газовые горелки применяется и в быту, в этой статье я расскажу как самостоятельно сделать газовую горелку своими руками.
Компоненты для изготовления.
Для изготовления нам потребуется кран от пропанового баллона, форсунка 0.5 — 0.8 мм, труба диаметром 35 мм и длинной 250 — 300 мм, желательно нержавейка, шланг и труба в которую проходит шланг, использовать её будем в качестве рукоятки. Ну и конечно же не обойтись без источника горючего — пропанового баллона.
Газовая горелка своими руками
Процесс изготовления.
Кран можно выкрутить с пропанового баллона (если у вас есть не нужный), но имейте ввиду что усилий для его откручивания нужно приложить не мало. Прежде всего, его нужно очень хорошо прижать к чему либо, а затем газовым ключом скручивать кран. Возможно в газовый ключ придётся вставить трубу, что бы было легче скрутить. Резьба на кране конусная. Так же можно купить его в магазине.
После того выкрутили или купили кран, нужно со стороны конусной резьбы, нарезать резьбу под форсунку и закрутить её.
В 35-ой трубе на расстоянии 70 — 80 мм, насверливаем по кругу отверстия диаметром 8 мм. и немного отступив, так же по кругу распределяем равномерно ещё 3 отверстия.
В начале трубы привариваем проушину, для крепления рукоятки и гайку, но прежде чем приварить убедитесь, что она подходит для крана. Лучше всего использовать узкую гайку, так как она лучше подойдёт для конической резьбы.
Затем привариваем к трубе, которая будет служить рукояткой, такую же проушину. Вставляем через неё шланг и крепим его надёжно на кране, подводим трубу к крану и проушины одна к другой крепим болтом и затягиваем, всё горелка готова.
Остаётся только подсоединить шланг через редуктор к пропановому баллону и пользоваться.
Видео как сделать самодельную газовую горелку.
Спасибо за внимание!

Понравилось это:
Нравится Загрузка…
samodelkityt.ru
Газовая горелка для пайки своими руками » Полезные самоделки

Газовая горелка для пайки – эжекционного типа, для высокотемпературной пайки. Работает от баллона со сжиженным газом. Она экономична: количество подаваемого в эжектор газа можно регулировать.
Устроена горелка следующим образом. От редуктора или вентильного крана на баллоне газ подаётся по шлангу к подводящей трубке, встроенной в основание горелки. Оттуда он поступает по вертикальному каналу стойки в центральное отверстие корпуса жиклёра, где его количество дозируется регулировочной иглой, установленной на резьбе в крышке корпуса. Далее газ поступает к жиклёру и с большой скоростью выбрасывается через его отверстие. Подсасывая из полости воздушного золотника необходимый для сгорания воздух, газ подаётся по осевому каналу радиатора к рассекателю, где разделяется на основной, центральный поток, и вспомогательный, питающий периферийные отверстия рассекателя» необходимые для поддержания пламени. С помощью надетой на эжектор поворотной гильзы золотника с радиальными отверстиями можно дозировать объём поступающего воздуха, а с помощью регулировочной иглы – количество газа. Это позволяет формировать пламя горелки как по величине, так и по качеству.

Газовая горелка своими руками:
1 – регулировочная игла, 2 – ручка иглы, 3 – крышка корпуса жиклёра, 4 – корпус жиклёра, 5 – сальник (фторопластовое уплотнение), 6 – основание горелки, 7 – зажимная гайка, 8 – эжектор, 9 – жиклёр, 10 – гильза золотника, 11 – обойма золотника, 12 – радиатор, 13 – рассекатель, 14 – рукоятка, 15 – подводящая трубка.
Все детали горелки, кроме рукоятки, вытачивают на токарном станке. Отличный материал для изготовления большинства из них – латунь или бронза. Они обладают хорошей теплопроводностью, достаточно прочны и не боятся коррозии. Но корпус жиклёра, его крышку и сам жиклёр лучше сделать из стали. Регулировочную иглу проще всего изготовить из стальной вязальной спицы. А сальник для уплотнения резьбы придётся выточить из фторопласта: хотя радиатор и отбирает часть тепла, корпусные детали довольно сильно нагреваются.
Изготовить по приведённым чертежам и собрать горелку нетрудно. Лишь с жиклёром придётся повозиться. Чтобы получить выходное отверстие диаметром около 0,1 мм, я сначала сверлю сквозное отверстие диаметром 0,4 мм, а затем аккуратно зачеканиваю его небольшим шариком до нужной величины. Работа эта требует терпения и сноровки, так что с первой попытки жиклёр может не получиться. Но не беда: проще выточить новую заготовку, чем пытаться исправить негодную.
Последовательность сборки следующая. Жиклёр заворачивают в корпус предварительно смазав стыкующиеся поверхности эпоксидной смолой. С другой стороны корпуса вставляют фторопластовое уплотнение и затягивают его резьбовой крышкой с регулировочной иглой. Корпус жиклёра помещают в основание горелки и закрепляют зажимной гайкой. Затем навинчивают на корпус эжектор, надевают золотниковую часть и радиатор с рассекателем. Можно зажигать горелку.
Пламя у правильно изготовленной и отрегулированной горелки будет иметь голубой цвет и форму прямого узкого факела длиной до 200 мм.
А.Никлаев
Категория: Радиолюбителю / Самодельные паяльники
www.freeseller.ru

TOP HEADLINES
