Масляная горелка для котла своими руками: пошаговое руководство по изготовлению

Одна из серьёзных экологических проблем, это утилизация отработанного моторного масла. Ежегодно расходуется огромное количество этой продукции, и нередко неправильная утилизация наносит непоправимый вред окружающей среде и поэтому многие специалисты заняты поиском решения этой проблемы. Один из методов – использование отработанного масла в качестве топлива для работы отопительных систем.

Можно ли изготовить масляную горелку своими руками

Содержание статьи

Один из основных узлов любого котла – это горелка. Все они отличаются друг от друга назначением и соответственно конструкцией и материалами, которые применяют для их изготовления. Одни горелки применяют для солярки, другие для газа. Существует и отдельный класс горелок, предназначенный для сжигания отработанного моторного масла.

Принцип действия этого устройства напоминает принцип работы керогаза, то есть, обработку разогревают до температуры испарения, затем эти пары дожигают. Выделенная тепловая энергия направляется на разогрев теплоносителя.

Необходимые материалы и инструменты

Конструкция горелки не отличается высокой сложностью, и человек, владеющий навыками работы со сварочным аппаратом и слесарным инструментом, в состоянии самостоятельно её изготовить. Для её изготовления необходимо запастись следующим материалом:

  • стальные трубы диаметром 20 и 50 мм;
  • стальной лист толщиной 4 мм;
  • стальные прутья диам. 8–10 мм;
  • расширительная ёмкость;
  • трубопроводная арматура;
  • термостойкий герметик;
  • асбестовое полотно.

Для получения необходимых деталей и сборки готового изделия потребуется определённый инструмент:

  • аппарат сварочный, желательно инвертор;
  • углошифовальная машинка;
  • инструмент слесарный;
  • шуруповёрт или электрическая дрель.

Как сделать масляную горелку для котла своими руками: пошаговое руководство

Порядок сборки устройства выглядит следующим образом:

  • Из трубы большего диаметра изготавливают цилиндр длиной порядка 1000 мм. Из трубы меньшего диаметра изготавливают цилиндр длиной 250 мм. Из листа стали вырезают стальные пластины. В одной из пластин вырезают отверстие 20 мм, во второй необходимо подготовить отверстие с диаметром равным дымоходом.

Важно!

Для изготовления цилиндра необходимо использовать болгарку.

  • На следующем этапе изготовленные пластины приваривают к торцам цилиндра. При этом пластинка с отверстием большого диаметра устанавливают наверх, к отверстию в 20 мм необходимо приварить трубу соответствующего диаметра. Для устойчивости конструкции к корпусу приваривают ножки. Для этого используют арматурные прутки. В трубе, которая расположена труба малого диаметра необходимо просверлить вентиляционные отверстия.



В итоге выполненной работы будет получен корпус цилиндрической формы с резервуаром, расположенном внизу.

  • В верхнюю часть корпуса, устанавливают дымоход.
  • В трубе большего диаметра с использованием болгарки вырезают дверцу. Её вырезают в нижней части цилиндра.

Для того чтобы разжечь масло необходимо через дверцу залить отработку и поднести фитиль. Так устроена самая примитивная конструкция. Но её можно доработать, то есть, установить расходную ёмкость для отработки, доукомплектовать топливным насосом и смонтировать водный контур.

setafi.com

Котел на отработанном масле своими руками: самодельный тип на отработке

Одним из наиболее дешевых видов топлива из тех, что используются для работы отопительных котлов, является отработанное масло. Оно может быть любым: синтетическим или натуральным. Подойдет масло, слитое с кулинарных агрегатов, автомобилей или тепловозов.

В любом случае при сгорании оно даст большое количество тепла. Поэтому собрать котел на отработанном масле своими руками очень выгодно. Особенно, если нужно обогреть подсобное помещение или гараж.

Мы подскажем вам, как устроен и работает отопительный прибор, каковы конструктивные нюансы самодельного агрегата, а также опишем пошаговый процесс сборки котла и особенности его эксплуатации.

Содержание статьи:

Отопление на отработке: выгодно или нет?

Система  пользуется большим спросом. И это не случайно, ведь она имеет много преимуществ. Прежде всего, это доступная стоимость приборов и эксплуатации.

Учитывая, что цена топлива для такого котла очень низкая, он окупит себя в первый же отопительный сезон. Кроме того, если не покупать оборудование, а собрать его своими руками, оно обойдется еще дешевле.

Правильно настроенный котел полностью сжигает отработанное масло. Токсичные продукты сгорания не образуются, поэтому такое устройство безопасно для окружающей среды. Конструкция прибора очень проста, для нее используется минимум деталей. Таким образом, риск выхода устройства из строя снижается и надежность его увеличивается.

Котел быстро разогревается и поднимает температуру в помещении, чему способствует принудительная конвекция.

Есть у устройства и недостатки:

  • Быстрое выгорание кислорода в комнате, где смонтирован прибор, сто требует обустройства эффективной вентиляционной системы.
  • Необходимость регулярной чистки. Котлы на обратке быстро загрязняются, в связи с чем их обслуживание требуется проводить чаще.

Для работы оборудования может быть использовано любое отработанное масло или смесь нескольких масел.

Для котла на отработке можно использовать в качестве топлива натуральные и синтетические масла, а так же и смеси в любых пропорциях

Разнородность используемого сырья и высокая вероятность наличия в нем самых разных примесей требует наличия специального фильтра. Он ставится на участке подачи масла в котел. В процессе работы фильтр достаточно быстро загрязняется, поэтому менять его придется часто.

Котел на отработке: какие они бывают

Производители выпускают отопительные  трех видов. Воздухонагреватели повышают температуру в помещении за счет прямого разогрева воздуха. Такие устройства отличаются высокой производительностью и способны длительное время поддерживать температуру даже в значительных по площади помещениях.

Резервуар с топливом у таких приборов обычно располагается на полу, а сам воздухонагреватель может быть закреплен на потолке или на стене.

Отопительный прибор на отработке может прогревать воздух в помещении или же разогревать водяной контур, а иногда и два сразу

Котлы предназначаются для разогрева теплоносителя, обычно воды.

Различают два типа оборудования:

  • двухконтурные – способны подогревать воду для бытовых нужд и разогревать теплоноситель;
  • одноконтурные – «отвечают» только за отопление.

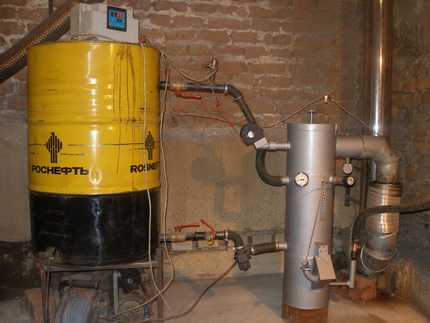

Автоматические теплогенераторы относятся к водогрейным котлам. Они оснащены системой автоматики, контролирующей работу прибора.

Автоматика для котлов на отработке может выполнять разные функции. Это может быть контроль над температурой воздуха в обогреваемом помещении, контроль разогрева теплоносителя и др.

Котлы на отработке с автоматикой или без нее выполняются исключительно в напольном варианте. Стоимость их значительно отличается в зависимости от функционала. Однако в любом случае она достаточно велика, поэтому домашние умельцы собирают такие приборы своими руками.

Как работает отопительный прибор

Конструкция котла предельно проста. Он включает две камеры-отсека: испарительную и сгорания. В первой происходит процесс подготовки масла к горению, во второй оно сгорает.

Все происходит следующим образом. Из резервуара с отработкой насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.

Так работает котел с масляным испарением и принудительной подачей воздуха (+)

Масляный пар поднимается в верхнюю часть корпуса, где находится камера сгорания. Она оборудуется воздуховодом, представляющим собой трубу с отверстиями. При помощи вентилятора воздух подается по воздуховоду и смешивается с парами масла.

Масляно-воздушная смесь сгорает почти без остатка –  полученное тепло разогревает теплообменник, продукты сгорания направляются в дымоотвод.

Предварительный нагрев масла – обязательная часть процесса. Нужно понимать, что отработка содержит большое количество примесей и токсичных веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются.

После чего образуются водяные пары, углекислый газ и азот- полностью безвредные элементы. Однако такой результат возможен только при условии соблюдения определенных температурных условий.

Полное окисление или сгорание углеводородов происходит только при температуре +600°С. Если она ниже или выше на 150-200°С, то в процессе сгорания образуется большое количество самых разных токсичных веществ. Они небезопасны для человека, поэтому температура сгорания должна быть точно соблюдена.

Конструктивные тонкости самодельного оборудования

Важнейшей составляющей технологии сгорания считается предварительный разогрев масла. Это дает возможность разложить «тяжелое» топливо на более легкие составляющие. Грамотно подобранные параметры, позволяютполучить почти бездымное и полное сгорание отработанного масла.

Домашние умельцы считают, что проще всего добиться такого результата, если использовать толстостенную раскаленную чашу из металла, в которую каплями подается отработка.

Одна из возможных схем работы отопительного оборудования с масляным испарением (+)

Когда масло касается раскаленного металла, оно сразу же превращается в пары, которые направляются в камеру сгорания. Для лучшего горения их нужно смешать с воздухом. С этой целью используют воздуховод.

В его устье устанавливается крыльчатка, чтобы создавать завихрение потока, необходимое для достаточно длительного пребывания масляно-воздушной смеси в камере сгорания. Только в этом случае поданное в чашу топливо сгорит полностью.

Определенную сложность в процессе самостоятельной сборки отопительного прибора представляет разогрев испарительной чаши.

Самый простой способ его осуществления – положить внутрь резервуара пропитанный любым горючим составом фитиль. После чего налить на дно чаши немного бензина или солярки и поджечь. После того, как металл раскалится до нужной температуры, начинают подачу масла. Это максимально простой, но довольно опасный способ.

Еще один сложный в реализации момент – подача масла. В интернете и других открытых источниках можно найти множество примеров функционирующих на отработанном масле котлов, где подача отработки осуществляется струйно.

Да, такая система работоспособна, но она крайне опасна для пользователя. Масло, подающееся струей, не успевает сгорать. Образуется большое количество токсичных веществ, которые могут попасть в помещение. А это очень опасно.

Так можно организовать капельную подачу отработанного масла в испарительную чашу. Используется ниппель, тройники и фрагмент медицинской капельницы

Для эффективного бездымного горения отработки требуется организовать капельную подачу масла. Это достаточно сложно, но вполне решаемо. Оптимальный, по мнению домашних мастеров, способ капельной подачи следующий.

Нужно взять шланг, который будет работать как маслопровод. С одного конца на нем обязательно закрепляется фильтр для очистки подающейся отработки от примесей и загрязнений.

Это должен быть фильтр автомобильный масляный полной фильтрации. Последнее очень важно. Не частичной, а именно полной. Нужно быть готовым к тому, что менять его придется часто. В среднем один раз в 30 дней, а то и чаще. Все будет зависеть от качества используемого топлива.

Некоторая сложность может возникнуть в процессе крепления узла. Он оснащен резьбой, с помощью которой фиксируется в автомобиле.

Можно поступить следующим образом. Следует подыскать небольшой фрагмент маслостойкого шланга, диаметр которого будет совпадать с сечением резьбы, и надеть его на фильтр. С маслопроводом получившийся узел соединяют посредством штуцера.

Очень важно, чтобы в подающем масло шланге не скапливалось его излишка, иначе капельная подача будет невозможна.

Котел на отработке пиролизного типа. За счет наличия камеры дожига значительно увеличивается время горения одной порции топлива

Как вариант можно подобрать насос такой мощности, чтобы он выдавал только требуемое количество отработки. Но это очень сложно. Более простой вариант используется в котлах промышленной сборки. Это простая конструкция из тройников, штуцера и ниппеля.

С ее помощью можно легко отрегулировать подачу нужного количества масла. Излишки будут возвращаться в резервуар с топливом.

Последний элемент системы капельной подачи – фрагмент медицинской капельницы. Нужно взять участок с колесиком-регулятором. Элемент позволит контролировать скорость и частоту подачи топлива в чашу. Фрагмент капельницы надежно фиксируется на штуцере.

Оптимально, чтобы отработка не чадила и устойчиво горела. Это возможно только в том случае, если масло обладает нормальной текучестью. Для этого его температура должна находиться в пределах 10-20°С.

Нужно знать, что при каждом изменении состава отработки или ее температуры придется заново подбирать частоту и скорость капельной подачи масла. Подавать топливо непосредственно от капельницы к камере сгорания не получится. Его направляют в воронку, соединенную с трубой, подающей топливо в чашу.

Таким простым способом можно организовать равномерную подачу масла в камеру и тем самым продлить время горения одной заложенной порции топлива (+)

Конструкция котла может быть разной. Он может быть подключен к трубам отопительной системы. Обязательное условие в этом случае – для обеспечения эффективной циркуляции теплоносителя.

Если вокруг прибора обустроить, так называемую, водяную рубашку, то он будет нагревать воду. Если водяной контур только один – котел будет обслуживать только отопление. Если контуров два – будет обеспечиваться еще и подача горячей воды.

Еще один вариант – встроенный теплообменник в виде буквы U. Он помещается в верхнюю часть топочной части и соединяется с выносным резервуаром, в котором будет находиться горячая вода. Альтернативный вариант – размещение .

Котел на отработке может быть пиролизным. Его основная особенность – возможность длительной работы на одной закладке топлива. Конструктивно такая модель будет отличаться наличием камеры дожига.

Здесь проходит окончательное сгорание всех химических элементов, входящих в состав отработанного масла. За счет наличия камеры дожига время работы на одной порции масла значительно увеличивается.

Как самостоятельно изготовить котел

Для изготовления отопительного прибора нам понадобятся следующие материалы и инструменты. Готовим сталь листовую толщиной минимум 4 мм, арматуру сечением 10 или 8 мм, трубу для воздуховода, тройники, сгоны и полудюймовые углы для горелки, переходники из стали, компрессор, расширительный бачок и насос.

Кроме того, понадобится сварочное оборудование, термостойкий герметик, асбестовое полотно и болгарка.

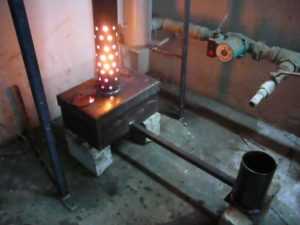

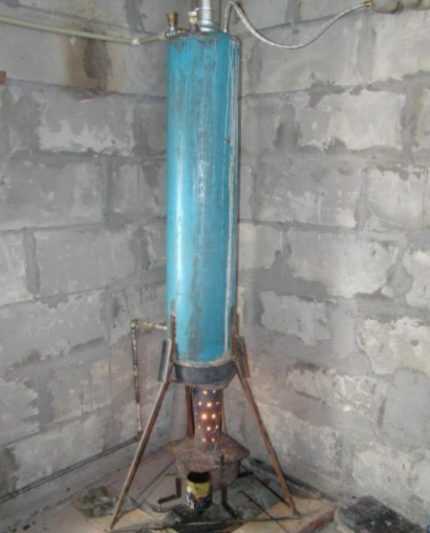

Одна из самых простых конструкций котла на отработке. Такое устройство очень просто изготовить самостоятельно, при этом оно будет эффективно работать

Рассмотрим процесс изготовления самого простого самодельного котла на отработке. Собственно устройство может иметь разные формы. В связи с этим для облегчения работы можно взять не листовую сталь, а отрезок трубы большого сечения с толстыми стенками.

Например, работоспособный прибор, легко обогревающий стандартный по размерам гараж, получается из двух фрагментов трубы. Один сечением 0,5 м, второй – 0,2 м.

Кроме них понадобятся еще две металлических пластины толщиной минимум 3 мм, вырезанные в форме круга. Если нужен более мощный отопительный прибор, то подбирают или изготавливают из листовой стали детали нужных размеров.

Теперь можно переходить к сборке. Начинаем с подготовки корпуса. Он будет выполнен из трубы большего сечения. Обрезаем ее болгаркой так, чтобы получился фрагмент высотой порядка метра.

Трубу меньшего сечения тоже обрезаем. Так, чтобы получился фрагмент высотой 20 см. Теперь готовим пластины, которые будут функционировать как дно и крышка корпуса.

В одной из них выполняем отверстие, соответствующее по размерам дымоходу. Это будет крышка корпуса. В другой вырезаем отверстие под соединение с фрагментом малой трубы. Это будет дно конструкции.

Детальная схема для изготовления котла на отработке с указанием всех необходимых размеров (+)

Привариваем к нему цилиндр, вырезанный из трубы меньшего диаметра. Его дно закрываем еще одной круглой пластиной. Собираем корпус, накрывая его пластинами с двух сторон. Соединяем детали, обвариваем их по кругу.

К дну корпуса крепим ножки, сделанные из арматурных прутков. Сверлим в трубе вентиляционные отверстия. Мы получили котел цилиндрической формы, в нижней части корпуса которого располагается небольшой резервуар.

Теперь нужно обустроить дверцу. Вырезаем ее в нижней части цилиндра с помощью болгарки. На верхнюю часть корпуса ставим и закрепляем дымоход. Простейший вариант котла готов.

Чтобы его разжечь, нужно будет налить немного отработки в нижнюю емкость и поджечь ее фитильком из горящей бумаги.

Это самый простой из всех известных вариантов. Можно собрать более сложную, а значит и более эффективную конструкцию.

Собственно принципиальная схема любого топливного прибора на отработке представляет собой два короба из прочного металла, соединенных между собой воздуховодом в виде перфорированной трубы.

Нижний короб оборудуется отверстием, через которое масло заливается в испарительную камеру, напротив него обычно располагается заслонка. Верхний короб оборудуется отверстием, в которое вставляется дымоотводная труба.

Такую схему очень просто дополнить самыми разными узлами: подающим масло насосом, капельной подачей отработки, воздушным компрессором или подключить к котлу расходный резервуар с топливом.

Можно так же подключить водяной контур. Но в этом случае потребуется обустройство эффективной горелки, которая сможет осуществить максимально равномерный подогрев теплоносителя.

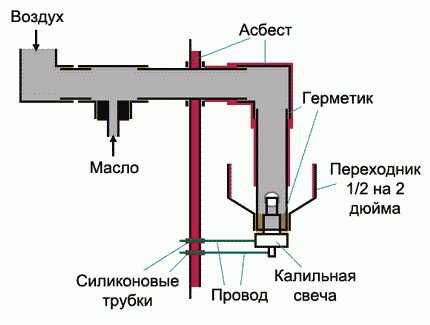

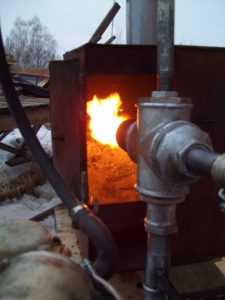

Вариант горелки для котла на отработке, которая работает от калильной свечи дизельного двигателя. Такая горелка может использоваться для приборов, обогревающих водяной контур

Рассмотрим процесс изготовления такой горелки. Собственно ее форма может быть произвольной, однако нужно помнить, что зона смешивания всегда должна находиться только выше зоны горения.

Только в этом случае неиспользованная отработка сможет возвращаться в резервуар. Для изготовления корпуса горелки берем полудюймовые уголки и соединяем их при помощи тройников и сгонов.

Для маслопровода, подающего отработку, дополнительно понадобятся переходники для штуцера. Все резьбовые соединения перед закручиванием хорошо промазываем термостойким герметиком. Для крышки горелки используем листовую сталь. Толщина листа минимум 3 мм.

Вырезаем из нее деталь, соответствующую размерам гнезда на котле. После того, как мы собрали горелку осталось правильно ее установить.

Для этого подготовим две стальных пластины, одна должна быть немного меньше другой, гайки, болты и асбестовое полотно. Полудюймовые трубочки и внутреннюю поверхность переходника нужно закрыть асбестом. Полотно обязательно закрепляем.

Наклеиваем его силикатным герметиком в два слоя, на трубках фиксируем асбест стальной проволокой. Теперь берем горелку и вставляем ее в корпус, при необходимости подгоняем к установочном у гнезду.

После того, как горелка «встала» на место, меньшую по размеру пластину устанавливаем в гнездо и накрываем несколькими слоями асбестового полотна. Оптимально, если их будет четыре или пять.

Большую пластину используем как закрепляющую накладку. Сверлим в ней несколько отверстий под крепежи, после чего укладываем поверх асбеста и скручиваем болтами обе пластины.

Все работы по изготовлению котла на отработке должны выполняться в точном соответствии с правилами и требованиями инструкций, некачественная сборка может привести к аварии с тяжелыми последствиями

Надо понимать, что получившееся соединение должно быть максимально плотным, если это не так, элементы горелки могут сдвинуться с места в процессе эксплуатации. Для поджига такой горелки используется стандартная свеча накаливания, которая применяется в дизельных двигателях.

Интересные варианты изготовления самодельных отопительных приборов, работающих на отработке, описаны в этих статьях:

Немного о безопасной эксплуатации

Отопительные приборы, функционирующие на отработке, достаточно опасны в эксплуатации. Об этом нужно помнить всегда.

Чтобы не случилось беды, следует неукоснительно выполнять несколько простых правил:

  1. Помещение, где установлен отопительный прибор, должно быть оборудовано эффективной вентиляцией.
  2. Котел должен оснащаться грамотно спроектированным и выполненным дымоходом, удаляющим продукты сгорания без остатка. В нем обязательно должна быть заслонка.
  3. Участок прохода дымоотвода через кровлю выполняется посредством монтажа специального кожуха.
  4. Котел должен быть установлен в соответствии с требованиями пожарной безопасности.
  5. Хранение горючих и огнеопасных материалов вблизи от отопительного прибора строго запрещено.

К котлу на отработке, как и к любому другому отопительному прибору, нужно относится с вниманием. Вовремя проводить все необходимые профилактические работы, тогда проблем с эксплуатацией и ее безопасностью не возникнет.

Выводы и полезное видео по теме

Как самостоятельно собрать котел на отработке:

Котел на отработке с подключенным водяным контуром:

Еще один конструктивный вариант такого котла:

Отопительное оборудование на отработке – практичное решение для организации обогрева хозяйственных или гаражных помещений. Более сложные модели, оборудованные автоматикой, следящей за процессом горения и безопасностью, могут быть установлены и в качестве отопительного прибора для дома.

Главное достоинство таких устройств – использование дешевого, иногда и дарового топлива, что делает их использование максимально выгодным для владельца.

Если у вас есть опыт изготовления котла на отработанном масле, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии к статье и добавляйте фото своих самоделок в форме ниже.

sovet-ingenera.com

Горелки на отработанном масле ГНОМ — Котлы на отработанном масле

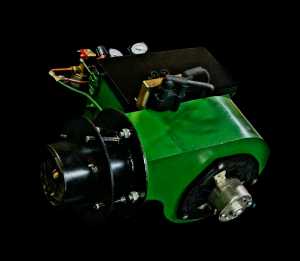

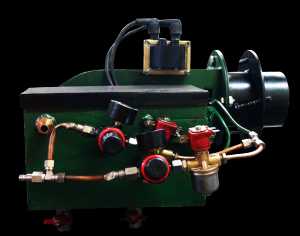

Горелка на отработанном масле ГНОМ (10-50 кВт)

  • Ручная сборка
  • Расход топлива 1-5 л. в час
  • Мощность 10-50-100-200-350 кВт в час
  • Не требует фильтрации масла
  • Питание 220в
  • Габариты Д45*Ш35*В25 см
  • Доступность запчастей
  • Рабочие давление 1-8 атмосефр
  • Встроенное стабилизированное питание

В комплекте:

  • Блок автоматического управления
  • Горлека ГНОМ
  • Внешний масленнный насос  с фильтром
  • регулятор давления
  • внешний клапан

Преимущества горелки ГНОМ:

  • быстрый пуск
  • авто-электро поджиг
  • контроль горения пламени
  • задержка подачи воздуха
  • контроль пламени
  • автоматическая работа в режиме «старт стоп»
  • аварийное отключение горелки и перифирии
  • датчик автоподкачки отработанного масла (min,max)
  • датчик критического уровня масла
  • датчик критической температуры масла ( менее 50 С)
  • автономный подогрев масла
  • управление циркуляционным насосом

Изготовим горелку любой мощности по желанию покупателя.

Для работы горелки необходим компрессор (в комплект поставки не входит!)



Горелка на отработанном масле ГНОМ Русь 2 (10-50 кВт)



Технические характеристики универсальных горелок ГНОМ

Характеристики

Гном 10-50

Гном 50-100

Гном 100-150

Гном 150-250

Гном 200-350

Гном 300-650

Гном 650-1000

Тепловая мощность, кВт/ч

мин.

30

55

80

150

200

295

530

макс.

59

118

177

240

350

660

1097

Напор, мбар

мин.

0,5

0,7

1,3

0,5

1,3

1,3

1,5

макс.

1,4

1,7

2,6

3,1

3,1

3,5

3,9

Мин. длина топки, мм

430

440

640

650

850

1500

3000

Расход масла
при Qн=9.72 кВт/кг; 0.85 кг/л

кг/ч

6,1

12,1

18,2

24,3

32

63

100

л/ч

7,1

14,3

21,4

28,6

38

69

115

Расход дизеля
при Qн=11.67 кВт/кг; 0.85 кг/л

кг/ч

5,1

10,1

15,2

20,2

30

50,6

86,3

л/ч

5,9

11,9

17,8

23,8

28

45,5

80,4

Максимальное потребление

кВт/ч

1,90

1,90

2,00

2,00

2,00

2,00

2,00

А

8,6

8,6

9,1

9,1

9,1

9,1

9,9

Мощность двигателя, Вт

110

110

250

250

250

250

250

Обороты двигателя, об/мин

2800

2800

2800

2800

3800

3800

3800

Цена руб

65000750008500095000105000115000125000

Универсальные горелки Гном предназначены для высокоэффективного сжигания различных видов жидкого топлива (любые отработанные масла, растительные масла, животные жиры, дизельное топливо и т.п.).

Насос с фильтром(сеткой)

и топливозаборником
поставляется в комплекте
с горелкой.

Горелки Гном адаптированы для работы с мобильными и стационарными тепло генераторами и водогрейными котлами любых производителей. Универсальное посадочное место облегчает монтаж и обслуживание горелки. Горелки поставляются полностью настроенными и готовыми к работе.

Особенности горелок ГНОМ:

  • 100% заводской контроль качества.
  • Надежные Российские комплектующие.
  • Все функциональные части горелки легкодоступны для обслуживания без полного демонтажа горелки.
  • Электронный блок управления специально разработан для данной модели горелок оборонным заводом СИГНАЛ,,
  • Трансформатор поджига универсальный
  • Мощность от 10 до 1000 кВт.

Технические преимущества горелок Гном:

  1. Быстрый пуск
  2. Авто-электро поджиг
  3. В случае срыва пламени горелка сделает 5 повторных запусков
  4. Контроль заданной температуры теплоносителя
  5. Защита от закипания теплоносителя
  6. Встроенный датчик температуры
  7. Цифровой дисплей индикации состояния горелки
  8. Защита от перелива масла
  9. Контроль горения пламени
  10. Задержка подачи воздуха
  11. Контроль пламени
  12. Автоматическая работа в режиме «старт стоп»
  13. Аварийное отключение горелки и периферии
  14. Датчик автоподкачки отработанного масла (min,max)
  15. Датчик критического уровня масла
  16. Датчик критической температуры масла ( менее 50 С)
  17. Автономный подогрев масла
  18. Управление циркуляционным насосом (только в горелках от Ставпечь)
  19. Дополнительный мелкоячеистый сетчатый фильтр в камере предварительного подогрева позволяет обеспечить максимальную чистоту топлива перед подачей его в форсуночный узел, тем самым увеличивая меж сервисный интервал форсунки.
  20. Воздушная магистраль первичного (сжатого) воздуха проходит через разогретый до 60-110°С объем топлива в камере подогрева. Это позволяет улучшить сгорание топлива, уменьшить смолообразование, поднять КПД и удлинить меж сервисный интервал горелки.
  21. Наличие фильтра-влагоотделителя в системе подачи воздуха от внешнего компрессора позволяет исключить наличие влаги в топливо-воздушной смеси, что делает работу горелки более стабильной и повышает КПД.
  22. Мощные модели горелок ГНОМ оснащаются двухступенчатым нагревателем в камере подогрева, что позволяет, с одной стороны, быстро нагреть первую порцию топлива до рабочей температуры и обеспечить быстрый запуск горелки, а с другой стороны, поддерживать температуру в камере подогрева самым экономичным способом.
  23. Также на мощных моделях горелок ГНОМ используется сдвоенная схема подключения сжатого воздуха для стабильной работы горелки в режиме максимальной мощности.
  24. Конструкция камеры предварительного разогрева топлива обеспечивает легкое обслуживание и предотвращает заклинивание датчика уровня топлива от его загрязнения.
  25. Насосное устройство с фильтром и топливо заборником входит в комплект поставки.
  26. Ручная сборка
  27. Встроенное стабилизированное питание

В комплекте:

  • Блок автоматического управления
  • Горелка ГНОМ
  • Внешний масленный насос с фильтром
  • регулятор давления
  • внешний клапан

Гарантия 1 год

Изготовим горелку любой мощности по желанию покупателя.

kotel-st.ru

Горелка для котла на отработанном масле – обзор конструкции и производителей

Отработанное масло, в процессе сгорания, выделяет столько же тепла, как и солярка, при этом стоит, в 2-3 раза дешевле.

Горелка для котла на отработанном масле, имеет уникальную конструкцию, обеспечивающую максимально полное сжигание топлива и минимальное количество негорючего остатка, выпадающего в виде сажи. От эффективной работы горелочного устройства, зависит теплоотдача котельного оборудования и его экономичность.

Содержание:

Как устроена горелка на отработанном масле

Конструкция горелки состоит из нескольких узлов, каждый из которых, имеет свое функциональное предназначение:

  • Топливный насос – подает отработку в блок испарения или камеру предварительной подготовки. На топливопроводе, установлены фильтры грубой очистки, для удаления металлических фрагментов, загустевших частиц и мусора.
  • Камера предварительной подготовки или испарения – топливо предварительно подогревают до нужной температуры, что вызывает усиленное испарение. В камере расположен регулятор, изменяющий температуру нагрева, в зависимости от типа топлива. Масло смешивается с воздухом, после чего, топливовоздушная смесь сгорает в специальной камере.
  • Горелки для котлов на отработке, бывают двух типов:
    1. В самодельных теплогенераторах, установлена чаша, в которую топливо подается капельным методом. Устройство считается ненадежным и взрывоопасным.
    2. Современные горелки, вентиляторные. Изготовление топливовоздушной смеси происходит при принудительном нагнетании воздуха.
  • Форсунка или распылитель – нагретая и обогащенная воздухом отработка, подается на форсунку, преобразовывая жидкость в мелкодисперсную пыль. Для отработанного топлива, необходима особая масляная форсунка.

Жидкотопливные горелки для котлов отопления на отработанном масле, как правило, универсальные и могут работать на любых других типах топлива.

Какие типы отработанных масел подходят

Существует несколько видов отработанных масел, которые можно сжигать в жидкотопливных котлах. Для работы теплогенератора, подходят:

  • Трансформаторное масло – оптимальный вид топлива, по причине небольшой вязкости и высокой чистоте состава. Для обогрева, используется редко, так как после использования в трансформаторе, его перерабатывают в другие продукты.
  • Моторное масло – чаще других видов отработки, применяется для работы котлов. Дополнительно, используется масло из трансмиссии. Вязкость топлива средняя. Для нормальной работы котла, требуется качественная система фильтрации. В отработке содержится большой процент примесей и мелких металлических фракций.
  • Индустриальное масло – отработка, сливаемая из станков, насосов, текстильных машин. Топливо имеет небольшую вязкость и практически не содержит примесей.

Горелка для сжигания отработанных масел, кроме перечисленных выше видов отработки, способна работать на керосине, сырой нефти. Для обогрева, подойдут пережаренные растительные масла.

Не рекомендуется применять компрессорную отработку. Масла заливают в холодильные и турбокомпрессорные машины. Отработку отличают низкие показатели вязкости и большой процент примесей, что приводит к усиленному саже образованию, частой замене фильтров на топливопроводе и форсунке.

Принцип работы горелки на отработке

Устройство и принцип работы горелки на отработке, связан с принудительным подогревом и частичным испарением топлива. После подачи топлива на горелочное устройство, оно направляется в камеру предварительной подготовки, где нагревается до необходимой температуры и окисляется.

Сжигание топливовоздушной смеси, происходит в факеле пламени. За воспламенение топливовоздушной смеси, отвечают электроды, расположенные непосредственно перед распылителем – форсункой.

Для поддержания интенсивности горения, используются завихрения воздушных потоков, создаваемые лопастями вентиляторов. Принцип работы горелки идентичный устройствам, работающим на солярке или сжиженном газе.

Существует определенная классификация горелочных устройств по типу регулирования мощности. Потребителю предлагают горелки следующего вида:

  • Одноступенчатые горелки – имеют простую конструкцию и принцип работы. Нагрев теплоносителя, осуществляется в режиме мощности 100%. При достижении необходимой температуры, горелка попросту выключается до тех пор, пока теплоноситель не остынет до установленных значений. После этого, возобновляется горение.Принцип работы, применяемый в одноступенчатом горелочном устройстве, малоэффективен и приводит к существенному перерасходу топлива.
  • Двухступенчатые горелки – модули, работающие в постоянном режиме без отключения. Принцип нагрева заключается в следующем. Горелка работает на 100% до тех пор, пока теплоноситель, не достигнет необходимой температуры. После этого, происходит переключение на пониженную мощность в 30 или 40%. Горелка полностью не выключается.Подобный принцип работы, имеют плавно-двухступенчатые и модуляционные горелочные блоки.

Стоимость двухступенчатых и модуляционных горелок, достаточно высокая, но затраты полностью окупаются за счет экономии на сжигании топлива, достигающей 15-20% по сравнению с одноступенчатыми аналогами.

Подготовка отработки для сжигания в котле

Само по себе, масло плохо горит, при сжигании в обычных условиях, выделяет большой процент сажи и копоти. В отработке содержится мусор, металлические вкрапления. Для нормализации работы, в горелке предусмотрено два важных узла:

  • Система фильтрации – осуществляется очистка отработанных масел перед сжиганием. Фильтр установлен на подающем топливопроводе и перед подачей на форсунку. Система фильтрации малоэффективна, если сжигается сильно загрязненное вязкое масло. Фильтры быстро забиваются, что приводит к остановке котла.
  • Камера предварительного подогрева – отработку, перед подачей на форсунку, требуется подогреть. Доведенное до определенной температуры масло, легче воспламеняется и сгорает с минимальным несгораемым остатком, в виде сажи.

Организация подачи масла в горелку

Автоматические горелки, работающие на отработанном масле, используют принцип принудительной подачи топлива. Такое устройство более эффективно, чем капельный метод, применяемый в самодельных котлах.

За подачу топлива, в автоматических горелках отвечает насос. В топливопроводе создается давление, под которым, нагретая отработка подается на форсунку и распыляется. Одновременно с этим, работает вентилятор, создающий лопастями завихрение воздушных потоков. Мелкодисперсная пыль, впрыскиваемая в камеру сгорания, закручивается в спираль и воспламеняется, образуя факел пламени.

Избыток масла, отводится обратно в топливохранилище. Слаженность работы всех узлов, обеспечивает автоматика котла, одновременно контролирующая насос, форсунку, систему рециркуляции.

Система розжига и поддержания огня

Опытным путем, было доказано, что оптимальная температура горения пламени отработанного масла, примерно 180оС. При такой интенсивности горения, отработка сгорает полностью, практически без дымовых остатков и сажи.

В котле присутствует несколько систем, позволяющих добиться того, чтобы температура горения достигала заданных параметров:

  • Блок предварительной подготовки – в камере, машинное масло разогревается до 80-90оС.
  • Турбина – интенсивность горения, достигается за счет постоянного нагнетания воздуха в камеру сгорания.
  • Розжиг – осуществляется электророзжиг. Сразу за форсункой, располагаются два электрода, поджигающие топливовоздушную смесь в автоматическом режиме.

Увеличенное образование копоти, указывает на неисправность одного из блоков системы розжига или поддержания огня.

Как подобрать горелку под отработанное масло

При подборе горелочного модуля, потребуется правильно рассчитать его мощность и выбрать марку производителя. Специалисты, рекомендуют обращать внимание еще на несколько деталей:

  • Наличие блока предварительного подогрева – этот узел, несколько увеличивает потребность теплогенератора в электроэнергии, но улучшает теплоотдачу и КПД горелочного устройства. Блок подогрева, работает подобно ТЭНовому обогревателю.
  • Конструкция форсунки – модуль, отвечающий за образование мелкодисперсной топливовоздушной смеси. По принципу подачи топлива, форсунки делятся на гидравлические, механические и электронные. Последние, отличает высокая теплоэффективность.

Расчет правильной мощности горелки

Фактически, расчет мощности горелки, осуществляется по котлу, в котором планируют установить модуль. Увеличение или уменьшение производительности, недопустимо. Запрещается устанавливать горелку на 25 кВт в 10 кВт котёл. Самым простым решением, будет покупка горелочного устройства под мощность котла.

Расчет мощности теплогенератора, выполняют по формуле 1 кВт = 10 м2. Для удобства, производители указывают общие показатели теплоотдачи горелки, включая среднюю и максимальную отапливаемую площадь.

Марки горелок под отработку

В странах ЕС и Америке, уже давно разрабатывают системы утилизации отработанных масел. Горелки европейских или американских компаний, считаются наиболее экономичными, соответствуют нормам и условиям эксплуатации в РФ. Корейские горелочные устройства, также неплохо зарекомендовали себя в отечественных условиях эксплуатации.

Популярностью пользуются горелочные устройства на отработке, следующих производителей:

  • США и Канада – EnergyLogic, CAEQ.
  • Германия – Euronord EcoLogic, Giersch.
  • Италия – Ecoflam, Master MB.
  • Корея – Olympia AL.
  • Австрия – Kroll.
  • Китай – Smart Burner, NORTEC WB.
  • Польша – Hiton.

Что касается горелок на отработке, качество американской и канадской продукции, вне конкуренции. Немецкие и австрийские модули, традиционно отличаются высоким качеством и надежностью. Корейские горелки, выбираю по причине многофункциональности и доступной стоимости.

Китайские и польские горелки, выпускаются в приблизительно одинаковом качестве и являются неплохим вариантом для обогрева небольших помещений.

Горелка на отработанном масле – экономичное и эффективное устройство, позволяющее получить дешевое тепло, фактически из «мусора».

Похожие статьи

www.ristroy.ru

Простейшая “автоматика” для котла на отработке своими руками

Отопление на отработанном масле сейчас набирает популярность и у кого есть доступ к отработанному маслу, активно ставят печи и котлы на отработке. А у кого доступа нет, то покупают отработку за копейки. (раздел отопление на отработке)

Но речь не о ценах ).

В этой статейке я расскажу как можно быстро за час – полтора, собрать примитивную «автоматику» для котла на отработанном масле.

Автоматикой этот прибор назвать трудно, она не переключается в различные режимы, а служит для регулировки оборотов вентилятора надувая воздуха в камеру сгорания и оборотов маслонасоса.

Ниже представлена тестовая схема в сборе на столе ) Собралось это все за пару часов (с учетом поездки по автомагазинам). И это временное решения для поддержания работы котла, пока основная автоматика нами разрабатывается.

Немного опишу как все работает и из чего состоит

Главные два агрегата, которыми нужно управлять – это привод маслонасоса (им служит моторчик от стеклоподъемника авто) и улитка – вентилятор надува. Нам нужно управлять оборотами улитки и маслонасоса для увеличения / уменьшения подачи масла в камеру сгорания, и соответственно подачи воздуха.

Необходимые компоненты:

  • Улитка надува воздуха (можно использовать от печи ВАЗ)
  • Привод маслонасоса ну и сам маслонасос (шестеренчатый)
  • Блок питания на 12В
  • Вентилятор для охлаждения автоматики
  • Переключатель оборотов печи (с ВАЗа) – 3 положения
  • Резистор (сопростивление) с теми же 3-мя положениями
  • Реостат от авто (точно не знаю, вроде бы для регулировки подсветки в салоне)
  • Провода
  • Клемы мама / папа
  • Коробка для всего этого

Схема собрана

Как все это работает и собрано

Система имеет 3 режима оботоров (переключатель оборотов печки): минимальный, средний и максимальный.

Питание от блока на 12 Вольт идет на переключатель режимов, далее на резистор (сопротивление) с теми же положениями 1/2/3. От клемы 3 на переключателе и на резисторе провода идут на улитку надува и на допольнительные резистор (реостат). Улитка надува имеет 3 скорости, как я уже сказал, и теже 3 скорости имеет маслонасос. НО на маслонасос питание идет через реостат – обратите внимание на фото – красный провод на улитку и клемы.

Таким образом, для маслонасоса, каждый из 3-х режимов имеет возможность дополнительной регулироски скрости вращения реостатом, что позволяет очень точно дозировать подачу отработанного масла в топку.



На видео ниже схема в работе, а пока детальные фото

Реостат на 18 ОМ для плавного снижения оборотов маслонасоса

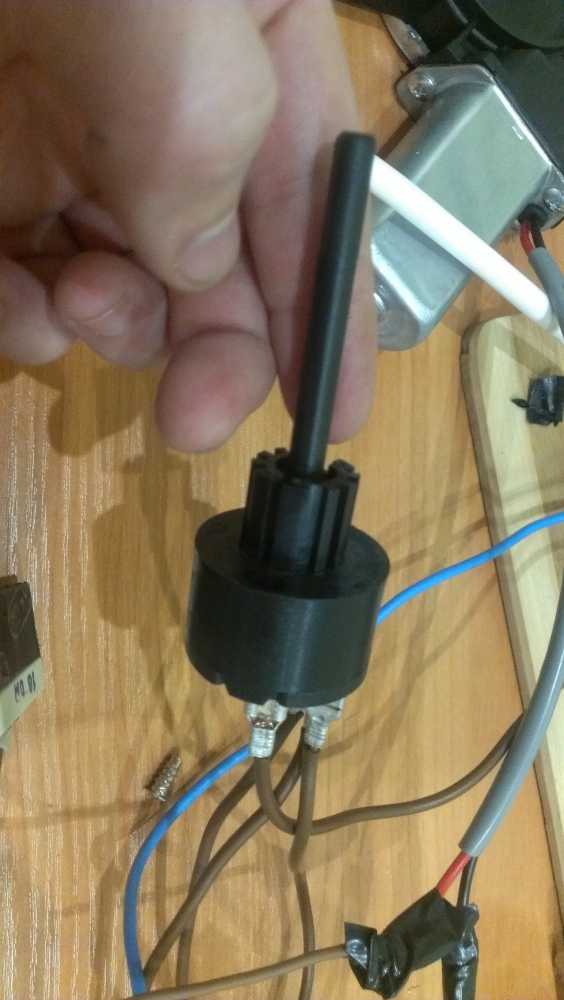

Переключатель положений 1/2/3 + клема “+”

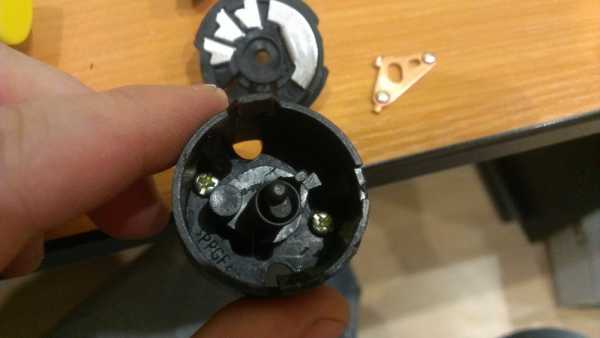

Внутренности переключателя. Для крепления в коробке пришлось разобрать переключатель, просверлить в нем отверстия и вкрутить винтики.

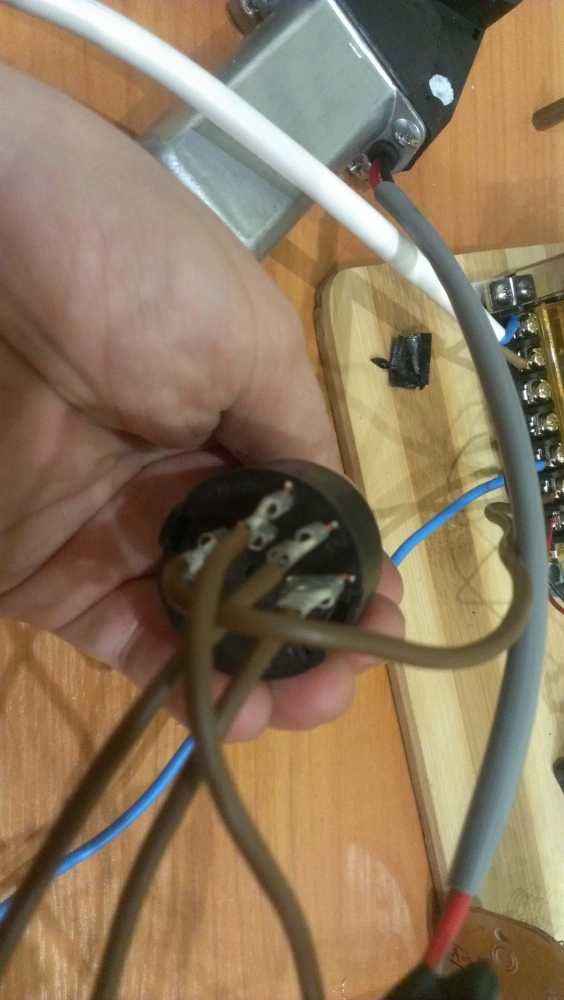

Провода от переключателья положения идут на свои же 1/2/3 клемы на сопротивления. Сопротивление нагревается )))



Схема подключения переключателя, резистора и мотора



44 – мотор вентилятора
45- дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44)
46- переключатель положения













Движок для маслонасоса

Схема



После того как всю систему я погонял пару часов на стенде “на столе”, все собрал и получилось аккуратно и красиво.

Чтобы сопротивление не нагревалось до красна, я врезал в коробку вентилятор на 12В. Охлаждает хорошо

на стал париться по поводу крутилок на кнопочки. автоматика то временная ))) хотя крутилки можно сделать из полимофруса. Но времени было на тот момент 3 часа утра, а ехать мне нужно было через 4 часа, и за это время немного поспать… я решил оставить как есть )

Вот этот котел.

Я постарался показать, как можно самому своими руками быстро собрать устройство для регулировки подачи масла и воздуха в камеру сгорания котла на отработанном масле.

Прошу, кому интерсна данная тема, отписаться в комментариях, покритиковать, обсудить и посоветовать как мне, так и всем кому тема отопления на отработке интересна!

P.S.: в данный момент разрабатывается автоматика с термодатчиками, программным управлением и разными режимами горения и защиты для котлов и отопителей на отработке.

Смотрите про печи и котлы на отработке в разделе Отопление на отработке

UPDATE 18.01.2016: Котел с данной автоматикой работает уже 3 дня непрерывно на автосервисе. Все стабильно. Греет замечательно. Самое главное отрепетировать подачу масла



sdelay.tv

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
