Чудо-печь для гаража на солярке своими руками: как соорудить самому

Необходимость отопления в гараже редко вызывает споры: автомобилисты прекрасно понимают, насколько важно заботиться о состоянии машины, да и сами не хотят мерзнуть во время осмотров и ремонта техники.

Главный вопрос, который требуется решить – подбор подходящего типа обогрева. Хорошим вариантом является чудо-печь на солярке – агрегат прост в сборке и экономичен в эксплуатации. А это немаловажные критерии организации отопления гаража.

Прежде чем решиться на сборку печки, необходимо разобраться в ее устройстве и принципе работы, согласны? В статье мы подробно изложили обозначенные моменты, а также привели несколько вариантов сборки самодельного агрегата. Пошаговые инструкции помогут соорудить печку и организовать эффективный обогрев гаража.

Содержание статьи:

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу . Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

  • Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
  • Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
  • Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
  • Доступность источника энергии. При принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
  • Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
  • Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображений

Фото из

Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоны

Владельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало места

Для обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибора

Модели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделями

Отопление инфракрасным обогревателем

Самодельная буржуйка на твердом топливе

Газовая теплопушка в гараже

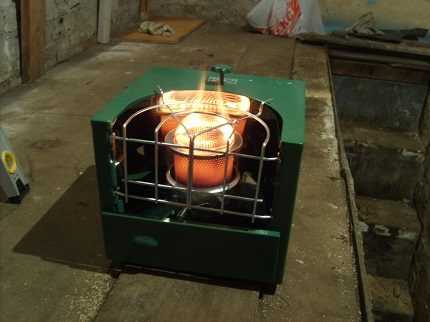

Чудо-печка на солярке

Чудо-печь – отличный вариант. Такой обогрев дешев, а топливо (солярка, керосин или дизтопливо) доступно и приемлемо по цене.

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

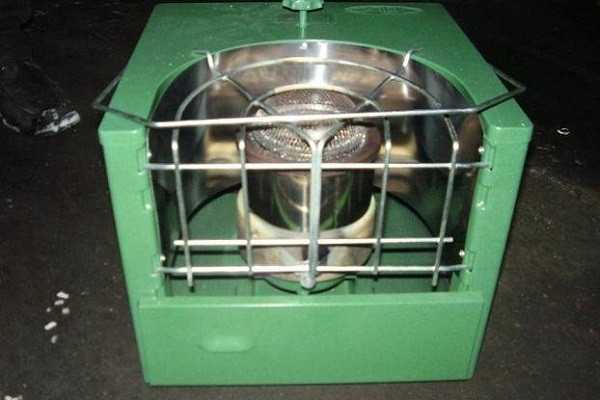

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

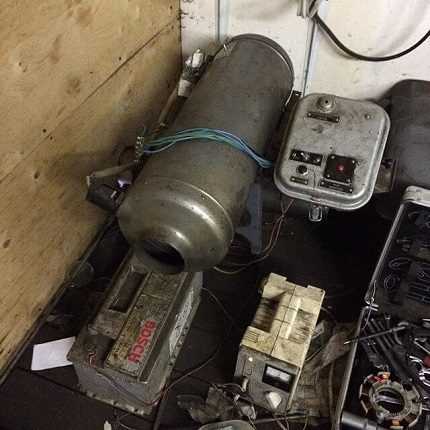

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Сборка самодельной конструкции

При желании можно найти подходящую модель в магазине или купить по интернету, но если есть несколько часов времени, желание сэкономить и получить полезную вещь из старых ненужных деталей, то стоит сделать печку своими руками. Рассмотрим популярные конструкции.

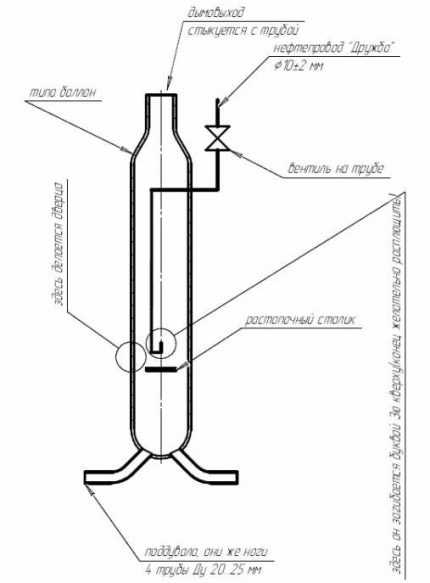

Вариант 1: печка из старого газового баллона

Если есть 50-литровый б/у газовый баллон, то половина конструкции уже готова. Главное, чтобы толщина его стенок не превышала 1.5 мм. Теперь нужно найти . Подойдет отрезок диаметром от 10 см. Его длина должна быть не меньше 4 м. Желаемая толщина стенок металла – 2 мм.

Топливный резервуар можно изготовить из бака. Оптимальный объем – не более 15 л и не менее 8. Остальные детали можно докупить в магазине. Потребуются стальные уголки 20 см (будущие ножки) и медная горелка. Из инструментов – болгарка, дрель, сварочный аппарат, а также рулетка и уровень.

На толщину стенок баллона стоит обратить особое внимание. В качестве топлива в чудо-печке используются пары солярки. Чтобы их получить, нужно довести жидкость до кипения. Это очень трудно, если толщина стенок конструкции превышает 1.5 мм

Газовый баллон освобождают от конденсата и выполаскивают от одоранта. Теперь нужно срезать верхнюю часть с вентилем. Чтобы было удобнее, можно залить емкость водой и закопать ее землю. После разреза появится вода. Следует дождаться, пока она полностью стечет, а потом закончить работу.

Нижнюю часть баллона используют в качестве камеры (к ней приваривают устойчивые ножки из стальных уголков), а верхняя будет служить крышкой конструкции. Для регулировки подачи топлива монтируют специальный вентиль.

Баллон можно расположить вертикально или горизонтально. В первом случае можно приспособить металлические ножки конструкции в качестве воздуховодов (+)

После сборки и установки печки потребуется смонтировать дымоход. Он должен быть строго вертикальным. Этот момент нужно учесть при выборе места для установки печки: ее следует размещать только там, где можно смонтировать дымоходную трубу без изгибов и наклонов.

Розжиг такой печки требует особого внимания. Баллон заполняют соляркой на 2/3, а поверх кладут подожженный лист бумаги. После этого опускают крышку и ждут, когда загорятся пары топлива. Во время работы нельзя подливать солярку

Если в большинстве моделей самодельных печек можно использовать практически любое жидкое топливо, то с этой конструкцией следует обращаться осторожно. Она может работать только на солярке или очищенном отработанном масле без примесей воды и спирта. Бензин и керосин использовать нельзя.

Вариант 2: корпус из стальных листов

Вместо газового баллона можно использовать жаропрочную сталь толщиной 4 и 6 мм для изготовления корпуса печи. Единственный нюанс: придется купить или арендовать листогибочный станок. Остальные материалы и инструменты доступны. Некоторые можно найти дома, а недостающие детали – докупить.

Потребуются:

  • стальные уголки для изготовления ножек;
  • труба для горелки;
  • 4-метровая труба для дымохода диаметром 100 мм;
  • измерительные инструменты;
  • болгарка;
  • сварочный аппарат;
  • молоток;
  • уровень.

Готовая печка получится компактной (70*50*35 см) и относительно легкой (около 27 кг). Конструкция будет устойчивой, эффективной, простой в эксплуатации. При желании ее можно подключить к водяному отоплению.

Конструкции из жаропрочной стали очень долговечны. Их часто изготавливают для гаражей и мастерских. Такие печи могут работать на солярке, отработанном масле, дизтопливе (+)

Днище топливника и крышку бака делают из листа более толстой стали (6 мм), а на изготовление самого резервуара пойдет стальной лист толщиной 4 мм. Детали вырезают по схеме, сваривают, а швы обрабатывают напильником.

Чтобы изготовить трубу бака для солярки, нужно вырезать полосу металла толщиной 4 мм и шириной 115 мм, согнуть ее в кольцо и приварить к резервуару. Труба получится диаметром примерно 34-34.5 см. Для нее нужно будет сделать крышку. Ее вырезают из листа толщиной 6 мм и приваривают к трубе. После этого изготавливают ножки.

Бак для заливки топлива изготавливают из стали 6 мм. Из нее вырезают круглую деталь диаметром 35.2 см и полоску. Ширина такой полоски должна быть 6 мм. В центре круга подготавливают отверстие для дымохода (диаметр зависит от выбранной трубы, оптимальный – 10 мм).

Еще одно отверстие нужно для заливки масла. Оно должно быть меньше (диаметр 5-6 см) и располагаться на расстоянии 4 см от отверстия дымохода.

В устройстве дымохода для такой печи допустимы изгибы, но они могут находиться только внутри помещения. Наружная часть должна быть строго вертикальной, иначе ветер будет врываться через дымоход и мешать работе печи

Для нижней части емкости из более толстой стали вырезают круг 35.2 см. В нем подготавливают круглое отверстие для патрубка диаметром 10 см. Расположение рассчитывают так, чтобы между центром самой детали и центром отверстия было 11 см.

Из толстой стали вырезают прямоугольную перегородку 7*33 см и приваривают на круг, сместив ближе к патрубку. Сам выхлопной патрубок изготавливают из 13-сантиметрового отрезка дымоходной трубы.

Чтобы изготовить горелку, в трубе просверливают 48 9-миллиметровых отверстий на расстоянии 6 см друг от друга. Должно получиться 6 рядов, в каждом из которых 8 отверстий.

Горелку плотно и ровно устанавливают (но не приваривают) в крышку топливного бака, подправляя конструкцию напильником. В бак для заливки топлива вставляют 16-сантиметровый патрубок, а верхнюю и нижнюю части печки соединяют без сварки.

Для уплотнения используют кольцо диаметром 35.4 см. Конструкцию полностью собирают и устанавливают задвижную пластину.

Вариант 3: конструкция капельного типа

Потребуется обычная резиновая грелка со шлангом (объем 2 л). К резиновому шлангу подсоединяют трубу из меди длиной 1-1.5 м – ее нужно будет согнуть в виде буквы «Г».

После этого резиновый шланг следует согнуть пополам и зафиксировать струбциной с винтом. Саму грелку вешают на стену и заливают в нее топливо, а интенсивность его подачи регулируют винтом.

Такие грелки есть практически в каждом доме. Можно взять даже очень старую, главное – целую. Если же в кладовке не нашлось подходящей грелки, приобрести ее можно в любой аптеке

Из ветоши изготавливают фитили: их формируют с помощью гибкой металлической проволоки, оборачивают тряпками и пропитывают соляркой. Идеальный вариант – найти старый матрас и нарубить его в виде топливных брикетов 20*10*4 см.

Пропитанные соляркой, они будут отлично гореть. Если печка большая, то под фитили нужно будет подкладывать кирпич.

Если в хозяйстве есть старый матрас, который до сих пор не вынесли на свалку, он послужит для отопления гаража. Хорошенько пропитав куски матраса соляркой, можно получить высококачественные фитили

Сама печка может быть любой. Можно изготовить ее из части старой бочки. Главное – прикрепить к ней дверцу и трубу. Не стоит слишком заботиться о герметичности дверцы. Если сквозь щели будет поступать воздух, не придется делать поддувало.

Обращаться с такой конструкцией нужно очень осторожно, т.к. она пожароопасна. Дверца прилегает неплотно, поэтому во время работы печки в помещение поступают продукты горения

Для топлива делают отверстие, в которое вставляют медную трубку, идущую от грелки. Если это отверстие просверлить в боковой части бочки, то печка будет не только отапливать гараж, но и служить варочной поверхностью.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

  1. Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
  2. Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
  3. В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
  4. Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

Выводы и полезное видео по теме

Предлагаем полезные видеоролики, с помощью которых вы лучше разберетесь в нюансах изготовления печи на жидком топливе.

Принцип работы чудо-печки на солярке:

Правильный розжиг и вариант усовершенствования промышленной печи на солярке:

Видеоинструкция по изготовлению печи капельного типа своими руками:

Видеоотзыв о работе печки кустарного производства:

Сфера применения чудо-печи на солярке не ограничивается только гаражом. Она отлично подойдет для отопления теплицы, дачного домика и любого другого помещения, где люди не проживают постоянно, но находятся по несколько часов кряду.

Расход жидкого топлива составляет примерно 300 г/час, и более экономичную модель трудно представить. Это хорошее решение для тех, кто старается рационально распоряжаться деньгами.

У вас есть опыт изготовления печки на солярке? Или вы используете такой агрегат для обогрева гаража? Пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фотографии своих самоделок и задавайте вопросы в форме ниже.

sovet-ingenera.com

Дизельная горелка для котла своими руками и ее функции –

Современный рынок предлагает клиентам огромный выбор всевозможных вариантов отопительного оборудования, которые отличаются друг от друга, как по качеству, так и по своей надежности. Как качество, так и прочность любого технологического оборудования во многом зависит от тех деталей и материалов, из которых оно было создано.

Если говорить об отопительных устройствах, то в их конструкции очень важную роль играет дизельная горелка, без которой никакой бы прибор правильно не функционировал. Необходимо также подчеркнуть, что горелки на дизельном топливе могут выпускаться в различных модификациях, поэтому особенности их конструирования следует учитывать, чтобы подобрать именно то, что необходимо именно вам.

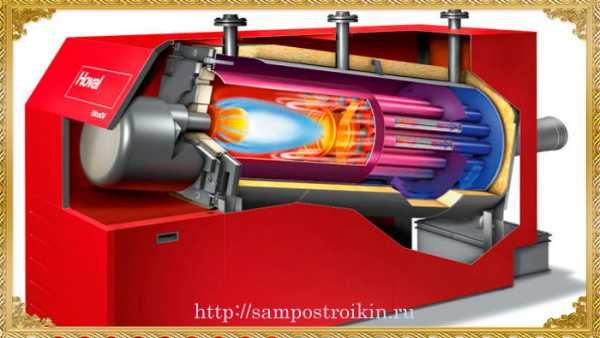

Дизельная горелка для котла и ее функции

Дизельная горелка для котла своими руками может быть установлена без проблем и является незаменимым элементом любого отопительного аппарата, который без нее просто не сможет работать. Она является специальным устройством, которое отвечает за тщательное сжигание топлива. К тому же, в число функций дизельной горелки стоит также отнести и процесс обработки топлива для того, чтобы оно в дальнейшем было использовано в камере для сгорания. Эта подготовка дизельной жидкости заключается в смешивании с кислородом, который помогает ему сгорать в камере сгорания.

Что касается того, как функционирует дизельная горелка для котла в отопительном оборудовании, то нужно подчеркнуть, что она способна работать, как на солярке, так и на мазуте, то есть при помощи жидкости.

Дизельные горелки для котла, которые сделаны своими руками с жидким топливом для отопительных устройств могут быть отлично использованы с моделями отопительного оборудования для пола. Следует отметить, что такие приборы могут предназначаться не только для использования в быту, но и в промышленных целях. Необходимо также подчеркнуть, что дизельные горелки сочетаются исключительно с котлами, которые изготовлены с применением чугуна и стали.

Среди главных преимуществ такого отопительного оборудования, в котором используются дизельные горелки, нужно назвать следующие пункты:

  1. котлы будут обладать большим диапазоном мощностей;
  2. котлы будут экономно расходовать топливо;
  3. котлы обладают высоким КПД;
  4. котлы могут функционировать в автоматическом режиме в случае такой необходимости.

Но, несмотря на выше представленные достоинства дизельных горелок, у них есть и свои недостатки. Главным недостатком изделий по сравнению с газовыми вариантами горелок является дорого стоимость дизельного топлива. Но, если приобрести отработанное масло, то такая горелка тоже отлично сможет выполнять свои функции.

Настройка горелки дизельного котла своими руками

Работа горелки заключается в осуществлении процесса сгорания топлива. Чтобы дизельное топливо сгорало нужно его смешать с кислородом, чем и занимается вышеназванная дизельная горелка.

Работа дизельной горелки характеризуется некоторыми особенностями, которых нет у газовой горелки. Так, прежде всего, следует обратить внимание на наличие форсунки, которая занимается равномерным рассеянием жидкого топлива (это осуществляется до того момента, как топливо поступит в камеру сгорания). Именно в этом процессе и заключается главная особенность функционирования горелки, которой для работы необходимо получение медкодисперсионного распыления энергоносителя. Благодаря выше представленному процессу горение отлично контролируется и регулируется в автоматическом режиме, что позволяет избежать ошибок в работе котла.

К тому же, нужно отметить, что работа горелки требует тщательной фильтрации дизельного топлива перед тем, как оно начнет сжигаться. Немаловажным фактором является то, что нормальное функционирование дизельной горелки может быть обеспечено только наличием аппарата вентилятора, задача которого заключается в создании необходимого для процесса сгорания давления.

Видео: Установка и настройка дизельных горелок своими руками

Если говорить о том, где лучше расположить отопительное оборудование с наличием дизельной горелки, то необходимо сказать о том, что этот прибор будет создавать некоторый шум, из-за которого отопительное устройство лучше всего разместить в отдельной котельной. В случае, если такой возможности установки нет, то можно приобрести дополнительно шумопоглащающий кожух, который нужно одеть на дизельную горелку, и таким образом уровень шума значительно снизиться.

Сам процесс функционирования дизельной горелки заключается в том, что насос начинает подавать дизель на отопительное оборудование. В этот момент горелка забирает то количество, которое нужно ей для работы (следует отметить, что остальное дизельное топливо не теряется, а переходит назад в бак). После этого в горелке начинается фильтрация и разогрев носителя энергии. Этот энергоноситель разогревается только до необходимой температуры, после чего он начинает распыление на форсунке. Затем работа переноситься в камеру для сгорания, где начинает нагнетаться кислород. С помощью лопаток создан поток, который обеспечивает контролирование всего отопительного процесса.

Дизельная горелка для котла своими руками и их виды

Все дизельные горелки, которые на сегодняшний день присутствуют на современном рынке отопительных устройств, подразделены на следующие виды:

  1. одноступенчатые горелки;
  2. двухступенчатые дизельные горелки;
  3. модулируемые дизельные горелки.

Виды дизельных горелок

Если говорить об одноступенчатых горелках, то их конструкция является довольно простой. Таким образом, они сжигают дизельное топливо исключительно при наличии стопроцентной работы.

В свою очередь, двухступенчатые и модулируемые горелки могут функционировать сразу в двух режимах: стопроцентном или полном, а также пятидесятипроцентном или частичном. К тому же, модулируемые модели позволяют плавно изменять температуре теплоносителя, что влияет на продление срока службы отопительного устройства.

sampostroikin.ru

Как сделать котел на дизельном топливе своими руками и что для этого необходимо

Дизельные отопительные котлы имеют такую же производительность, как и их газовые собратья.

Поэтому они довольно востребованы на рынке отопительных приборов, хотя и имеют несколько существенных недостатков, ограничивающих область их применения.

Но большой коэффициент эффективной работы дает возможность использовать дизельные котлы отопления как  для обогрева помещений с большой площадью, так и для отопления дачи.

Если нет доступа к газовой магистрали, и это их несомненное преимущество.

Как выбрать экономичный дизельный котел?

Если рассматривать котел на дизельном топливе с точки зрения экономии, то это весьма выгодное капиталовложение сравнительно с электрическими и газовыми аппаратами, потребляющими много электроэнергии и газа, увеличивая тем самым себестоимость котла и его установки.

Но сейчас производится много универсальных моделей, которые сконструированы по многофункциональному принципу – электричество, газ, твердое топливо и жидкое топливо.

Конечно, комбинированные котлы отопления стоят недешево, поэтому как самый выгодный вариант отопления, остается все-таки котел отопления на дизельном топливе.

Достоинство дизельного котла:

  • небольшие габариты
  • малое потребление топлива
  • высокий КПД и коэффициентом теплоотдачи.

Обобщая их положительные качества, можно сделать вывод, что котлы капельного действия для отопления на дизельном топливе минимизируют расход ДТ.

Дизельный котел для отопления дома без недостатков нельзя себе представить, но приобрести агрегат с минимальным их количеством вполне возможно.

К сожалению, недостатки дизельных котлов для отопления есть, и будут существовать:

  1. Чтобы установить дизельный котел, понадобится оборудовать отдельное помещение с хорошей вытяжкой. Иначе сильный запах ДТ, керосина и выхлопных газов будет слышен по всему дому.
  2. При работе котла со временем образуется много копоти и сажи, и чистить дымоход необходимо практически каждый день.
  3. Необходим большой запас топлива и емкости для его хранения.
    Для этого необходимо выделить помещение, оборудованное по всем правилам техники безопасности, а для дозаправки емкостей понадобится подъезд для автозаправщика.
    То есть, вам нужно будет иметь два отдельных помещения или здания для обеспечения правильной и безопасной работы котла на ДТ.

Перед тем, как купить дизельный котел, рекомендуется рассчитать номинальный и максимальный расход топлива. Формула проста — мощность горелки котла умножается на коэффициент 0,1. Это значение и будет тем количеством топлива, которым необходимо запасаться на зиму.

Также не поленитесь и почитайте отзывы о дизельных котлах отопления. Это поможет вам не наступить на грабли при покупке, и сэкономить деньги и нервы.

Какой расход топлива?

Автономность дизельного котла отопления — это его явное преимущество, а удобство пользования и работа на солярке делают его самым экономичным агрегатом.

Установка такого котла не потребует от вас получения специального разрешения.

Но горючее необходимо будет хранить в специальных топливных емкостях.

Объем будет зависеть от полной площади отапливаемых помещений.

Исходя из практических наблюдений, объемы топливных резервуаров нужны в пределах от 3 до 12 тонн на отопительный сезон (6-8 месяцев).

Топливные резервуары обычно устанавливаются в отдельном помещении, здании или за пределами здания. Правила пожарной безопасности требуют, чтобы емкости были заглублены в грунт, если это позволяют геологические условия местности.

Заглублять резервуары нужно еще по нескольким причинам — если грунтовые воды расположены близко, то весной почти пустая емкость может приподняться, а на морозе увеличивается вязкость соляры, возрастают суточные нагрузки на топливный насос, что приводит к быстрому выходу его из строя и большим затратам электроэнергии для перекачки ДТ.

Приблизительно рассчитать расход дизельного топлива можно по формуле, отражающей такое соотношение: тепловая мощность котла 10 кВт получается при расходе топлива в 1 кг/час.

Можно использовать и другую формулу: мощность горелки умножается на коэффициент 0,1. Результат — количество дизтоплива в килограммах, которое будет расходовать котел за 1 час.

В качестве примера можно рассчитать приблизительный расход дизтоплива для отопления здания общей площадью 150 м2. Мощность котла на дизельном топливе для обогрева дома – 15 кВт. Простой расчет показывает:

15 х 0,1 = 1,5 кг/час

То есть, на полной мощности горелки котел израсходует 1,5 кг солярки за 1 час, а за сутки:

24 х 1,5 = 36 кг.

Делаем акцент на то, что на полную мощность котел работает не весь отопительный сезон, а только около 100 дней, и еще столько же – с 50% мощностью. Получаем после простых расчетов:

(100 х 36) + (100 х 18) = 5200 кг

То есть — немного больше 5 тонн дизельного топлива. Если соблюдать все условия эксплуатации и содержания дизельного котла, то он прослужит более 50 лет.

Не хотите возиться с соляркой? Приобретите более цивилизованное и «чистое решение» : котел отопления газовый двухконтурный.

Или используйте современную газогенераторную печь. О том насколько она эффективнее и почему стоит выбрать именно её — в нашем мини обзоре

Как сделать своими руками котел на дизельном топливе

Сконструировать котел своими руками несложно. Первое, что вам нужно сделать — приобрести все необходимые материалы и сделать чертежи котла. Подготовьте сварочный аппарат, УШМ (болгарку) и бочку из металла объемом 200 литров.

Можно сделать бочку и из листового металла – для этого возьмите обрезки толстостенной трубы с диаметром от 5 сантиметров и длиной от 80 до 100 сантиметров.

Следующая задача состоит в том, чтобы внутри этой емкости сварить три опоры на 3-х уровнях, параллельно земле. Для этого возьмите 3 обрезка арматуры диаметром 14-16 миллиметров и длиной 3 сантиметра. Для чего нужны эти уровни:

  • Первый — для монтажа самой печи.
  • Высота второго уровня рассчитывается, исходя из предполагаемой высоты поддувальной дверцы в котле.
  • Третий уровень располагается от верха трубы в 20 сантиметрах.

Дно котла — это цельнометаллический круг толщиной четыре миллиметра и больше. Дальше необходимо изготовить колосники.

Стандартный колосник – это чугунная решетка, через которую воздух проникает под топливо, также колосники служат для выброса золы из камеры котла.

Для того чтобы сделать колосник своими руками, нужно будет сделать металлический круг максимальной толщины с прорезями.

Опора для обогревающих камней или для емкости с теплоносителем — крышка котла. Чтобы ее изготовить, необходим металлический круг толщиной 5 и больше миллиметров.

По центру этого круга проделывается отверстие для крепления переходного кольца трубы дымохода. Опоры для перегородок размещаются строго друг над другом.

Дальше монтируется отверстие под печные дверки. Проделывается прорезь сбоку трубы, в нижней ее части. Глубина короба под дверки будет зависеть от толщины стены.

Через стену делается топка котла. Внутри короба делается перегородка, которая разделяет зольный и топочный отсеки. Перегородка для колосников расположена внутри котла.

Прочитайте также: котел на отработке своими руками. Похожий принцип работы.

Или другой более простой вариант печи работающей на отработанном масле, инструкция которой можно прочитать по адресу: http://obogreem.net/otopitel-ny-e-pribory/pechi/pech-na-otrabotannom-masle.html

Установка котла

Сначала приваривается короб. Нужно обеспечить, чтобы короб, который проходит в стене, выходил на улицу или в топочное отделение. Дальше устанавливается дымоходная труба, и выкладываются камни на верхней крышке котла. Затем на фундамент монтируется сам котел.

Если предусматривается водяное отопление, то разводку труб можно будет сделать уже после установки дизельного котла и емкости для теплоносителя вместо камней.

Для того чтобы изготовить топочный экран, обычно используется огнеупорный кирпич. Экран выстраивается разными способами.

Например, можно обложить котел кирпичом со всех сторон или построить топочный экран в виде обыкновенной стены, но шире котла на 50-60 сантиметров.

Нижняя часть топочного экрана по правилам должна иметь отверстия, по которым будет циркулировать воздух.

Практически, для того чтобы построить котел на дизельном топливе своими руками, совершенно не обязательно знать все тонкости и нюансы его построения и уметь слишком много.

Схема работы и сборки котла довольно проста, и в ней может разобраться даже непрофессиональный печник без специального образования и опыта. Имея подручный материал, необходимые инструменты и желание, всегда можно добиться желаемого результата.

obogreem.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
