Содержание

чертежи, устройство и принцип работы

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно. Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах. Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений – пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать. В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух. Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении. Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи. Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Средства автоматизации

Соотношение подачи воздуха и топлива в камеру сгорания надо регулировать, иначе работа горелочного устройства будет нестабильной либо все время на максимальной мощности. Простейший способ менять обороты двигателей шнека и вентилятора – это поставить простой ручной регулятор. Но тогда возникнут неудобства в виде постоянного присмотра и настройки отопительного агрегата в зависимости от температуры теплоносителя и окружающего воздуха. Самостоятельная настройка пеллетной горелки заключается в том, чтобы подобрать на разных режимах работы соотношение воздуха и топлива, при котором факел пламени будет ровным и устойчивым. Добиться этого поможет автоматизация устройства.

Пеллетная горелка с бункером

Сначала потребуется купить электронный блок управления. Если ваш котел уже снабжен таковым, то изучить возможность его использования. Как правило, контроллеры ведущих производителей имеют свободные управляющие контакты, к которым можно присоединить электродвигатели вентилятора и шнека. В этом случае на основании сигналов датчиков контроллер будет увеличивать или уменьшать подачу пеллет и регулировать обороты вентилятора.

В плане розжига и контроля над пламенем самодельная пеллетная горелка, изготовленная своими руками, также может быть автоматизирована. Нужно купить электрический элемент накаливания и фотодатчик. Первый будет включаться в самом начале, поджигая топливо, а второй при появлении устойчивого пламени будет сигнализировать об этом на контроллер, который отключит элемент накаливания.

На подающем патрубке можно поставить датчик заполнения, его роль – подавать импульс на электронный блок, когда шнек и верхний патрубок заполнены горючим, чтобы остановить подачу пеллет. Все эти средства автоматики позволяют эффективно сжигать пеллеты и создать определенный комфорт при обслуживании отопительной установки. Однако здесь есть свои недостатки:

Самодельную пеллетную горелку можно подключить не ко всякому контроллеру.
Существующий электронный блок агрегата отопления зачастую не приспособлен для работы с устройствами розжига и контроля горелки, тогда придется покупать новый.
Стоимость изготовления устройства увеличивается.

Хорошая статья в тему: Как сделать котел на опилках

Заключение

Зная, как работает пеллетная горелка, можно взяться за ее самостоятельное изготовление. Но часто это сводится к закупке комплектующих и приборов автоматики, после чего они ставятся на самодельную камеру сжигания. В этом случае снижение стоимости изделия незначительно. Следует задуматься о покупке комплектного устройства заводского изготовления.

Газовая горелка своими руками. Как изготовить самодельную газовую горелку?

Самодельная газовая горелка – это устройство, которое имеет целый ряд преимуществ по сравнению с остальными ее аналогами, работающими на бензине и иных видах топлива. Основные преимущества газовых горелок заключаются в следующем: они просты в применении, не издают вредных и неприятных запахов во время использования и не коптят, как, например, бензиновые. К тому же газовая горелка очень компактна, а значит, использовать ее можно практически в любых отраслях хозяйства. В чем же ее особенности и как ее сделать своими руками?

Устройство газовой горелки

Конструкция данного инструмента предполагает наличие следующих основных деталей:

Редуктора.
Форсунки.
Регулятора подачи топлива (в данном случае газа).
Головки.
Узла, куда закрепляется газовый баллон.

На чем она работает?

Что касается топлива, то газовая горелка зачастую работает на пропане (либо смеси «пропан-бутан»). Им заполняется отдельная емкость (баллон), который, как мы уже отметили выше, крепится на специальный узел.

Сложно ли сделать ее своими руками?

Стоит отметить, что в своей конструкции данный аппарат не имеет каких-либо сложных элементов и деталей. Поэтому делается инфракрасная газовая горелка своими руками очень быстро (как показывает практика, на работу уходит не более 30-40 минут времени), и разобраться в ее конструкции сможет даже начинающий мастер. В случае с бензиновыми устройствами дела будут обстоять не так позитивно.

Область применения и элементы конструкции

Используется она в основном для нагрева и просушки материалов, для резки металлических изделий, в том числе труб, и обжига старой краски. В конструкцию горелки включаются металлический корпус (в него входит также специальный стакан, который не дает ветру задуть пламя), форсунка (для розжига топлива), рукоятка, которая крепится к корпусу (кстати, ее длина должна быть не более 100 сантиметров), держатель (устанавливается на рукоятку и изготавливается из дерева либо жаропрочного пластика), а также газовый шланг. Кроме этого, здесь присутствует редуктор и подводящая трубка с вентилем. Последний регулирует уровень подачи газа и, соответственно, длину пламени тоже.

Как делается мини-газовая горелка своими руками?

Начать можно с самого простого – с рукоятки. Ее можно сделать из дерева, а лучше всего взять готовую от какого-либо перегоревшего паяльника. Подводящую трубку следует изготовить из стали. Особе внимание обращайте на размеры. Оптимальный диаметр трубки должен быть примерно 1 сантиметр. При этом толщина не более 2-2.5 миллиметров. Данную трубку необходимо вставить в ручку и зафиксировать. Сделать это можно при помощи обычного клея.

Корпус

Его мы делаем тоже из стали, а именно из латунного прутка шириной в 2 сантиметра. Из него также можно изготовить и рассекатель. Далее необходимо проделать несколько отверстий. Это нужно для того, чтобы обеспечить нормальную подачу кислорода. В противном случае при малейшем сквозняке пламя горелки потухнет или газ с форсунки попросту не зажжется. Сколько нужно делать отверстий? Их в общем количестве 4, каждое из которых имеет диаметр в 1 миллиметр. Эти отверстия нужно сделать в стержне рассекателя. Кроме этого, просверлите 2 радикальные дыры по 5 миллиметров непосредственно в корпусе. Все это будет способствовать нормальному горению топлива в устройстве, что положительно скажется на скорости и качестве выполняемых работ.

Как дальше делается самодельная газовая горелка? Далее вам необходимо будет запрессовать рассекатель в корпус. При этом внутренний фланец следует устанавливать с небольшим зазором (не менее 0.6 миллиметра). Эта щель будет служить для торможения потока газа, подводящегося к отверстию запальника.

Как сделать форсунку?

Она будет вытачиваться из металлического прутка. Для того чтобы сделать отверстие в форсунке, вам нужно будет применить 2-милиметровое сверло и проделать им глухое отверстие. При этом расстояние до выхода должно составлять не менее полутора миллиметров. Для перемычки примеряем сверло диаметром в 4 мм. Проделанное отверстие зачеканивается молотком, затем подтачивается торец устройства наждачной бумагой. Обрабатывать его нужно до того момента, когда на резьбовой наконечник трубки можно будет навернуть форсунку.

Теперь на конец трубки надевается шланг (он идет от редуктора газового баллона), выполненный из специального резино-тканевого материала. Закрепляется он обычным хомутом при помощи крестовой или минусовой отвертки. Когда выставится рабочее давление, произведите подачу газа и внесите форсунку в пламя газовой конфорки. Делать это нужно только после того, как вещество полностью вытеснило воздух из шланга. Верхнюю часть детали следует подвергнуть шлифовке. Обрабатывать ее нужно до тех пор, пока длина факела горелки не будет составлять порядка 50 миллиметров.

Как собрать все эти элементы воедино

Корпус вместе с рассекателем следует навернуть на наружную резьбу форсунки. При этом газовая горелка, своими руками изготовленная с учетом всех рекомендаций, должна подавать ровное пламя. Важно следить за тем, чтобы во время сгорания топливо не издавало копоти.

Что делать, если горелка дымит и подает неровное пламя? В таком случае нужно постепенно поворачивать корпус на резьбе форсунки. Делать это необходимо до тех пор, пока газ не будет давать такой характерный дым. Если резьбовое соединение очень свободное, уплотните его лентой ФУМ. Все, на данном этапе газовая горелка своими руками успешно сконструирована. Теперь можно смело пользоваться ею в хозяйстве.

Несколько слов о порядке работы с инструментом

Чтобы газовая горелка, своими руками сделанная, была безопасной в использовании, перед первым запуском обязательно проверьте ее детали на герметичность, а именно паяльные соединения, места совмещения разъемов и рукавов. После этого откройте вентиль на пол-оборота и подождите, пока устройство не подаст пламя. Здесь процесс розжига происходит автоматически, поэтому дополнительно никаких действий предпринимать не следует. Теперь отрегулируйте уровень и длину подаваемого пламени (делается это при помощи редуктора или того же вентиля) и приступайте к работе.

Итак, мы выяснили, как изготавливается газовая горелка своими руками, узнали ее конструкцию и правила пользования этим устройством.

Компактная горелка своими руками

от Aleksey | Поделки Декор Мастерская Сад и огород Дешево Освещение | Воскресенье, 30 марта 2014

Подпишитесь на Make-Self.net в Facebook или Telegram и читайте наши статьи первыми.

🇺🇦 Помощь армии, волонтерам и медикам.

У вас случалась ситуация, когда, выезжая на пикник, вы тратите много времени на создание временного кострища для приготовления еды. Все мужчины спорят и показывают свое превосходство или засыпают советами как лучше разжечь костер. Конечно же случалось такое, не обманывайте!

Мы спешим на помощь и нашли простой и дешевый способ сделать собственную горелку, которая будет служить вам не один год. Давайте начнем!

Что нам понадобится:

Консервные банки (одна большая и две маленьких).
Изоляция из стекловолокна.
Ножницы по металлу.

Маркер.
Перчатки.

Как сделать миниатюрную печь своими руками:

Пошаговая инструкция подробно показана на фотографиях. Ключевым инструментом в этом проекте является – бормашина. При отсутствии вышеупомянутого, сделать горелку будет сложнее, используя обычные ножницы по металлу. Но оно этого стоит!

Источник

Полезные короткие видео от Make-Self.net

Подписывайтесь на наш уютный Telegram канал

СВЕЖИЕ СТАТЬИ

9 Основных способов использования солнечной энергии в доме
от Aleksey, Инструменты Советы Декор Мастерская Сад и огород, Пятница, 30 сентября 2022
35 Крутых идей хранения дров в интерьере для камина и печи
от Aleksey, Советы Декор Мастерская Аксессуары Интерьер, Среда, 21 сентября 2022
14 Крутых идей мебели из бамбука и способы соединения стволов
от Aleksey, Декор Мастерская Мебель, Четверг, 15 сентября 2022
15 Лучших проектов верстаков для небольших мастерских
от Aleksey, Инструменты Декор Мастерская Мебель, Вторник, 06 сентября 2022
Как удалить ржавчину с инструментов и предотвратить ее появление
от Aleksey, Уборка Инструменты, Пятница, 02 сентября 2022
Окунитесь в 15 лучших ванн на открытом воздухе
от Aleksey, Декор Мастерская Сад и огород, Понедельник, 29 августа 2022
15 Уютных и ярких застекленных террас в стиле бохо
от Aleksey, Декор Мастерская Сад и огород Интерьер, Вторник, 23 августа 2022
Как очистить бетон: 4 простых шага
от Aleksey, Инструменты Советы Декор Мастерская, Пятница, 12 августа 2022
30 Великолепных примеров использования бетона в саду, которые кардинально изменят внешний облик
от Aleksey, Декор Мастерская Сад и огород, Четверг, 11 августа 2022
9 Лучших способов создать в интерьере имитацию кирпичной кладки
от Aleksey, Поделки Советы Декор Мастерская Интерьер, Среда, 03 августа 2022

Туристическая газовая горелка своими руками

6 января 2016

Вряд ли нужно рассказывать о том, зачем человеку находящемуся вдали от цивилизации может понадобиться горелка: газовая или на жидком топливе. Все эти горелки служат помощниками для приготовления пищи в полевых условиях. Для того чтобы воспользоваться такой помощницей ее прежде всего нужно сделать. И это не проблема, сконструировать ее можно самому.

Если газовая горелка нужна для путешествия автомобилем, где играют роль лишние килограммы, то можно сделать альтернативный вариант, конструкция которого проста. Выполнить ее может каждый желающий. Вес такого приспособления намного меньше любой приобретенной магазинной горелки. Для топлива в этом случае подойдет сухой спирт, медицинский спирт, керосин или бензин. Главное правило, чтобы вещество было горючим и имело свойство испаряться при нагревании.

Преимущества туристической газовой горелки сделанной своими руками

Не сложно сделать самому
Не имеет больших размеров
Не нужно разводить костер
Пламени практически не видно
Тепла достаточно для приготовления пищи
Работает в любых погодных условиях
Топливо доступно в приобретении
Горелка экономичная

Инструкция по изготовлению туристической газовой горелки своими руками

Приготовить две жестяные банки из-под сгущенного молока, очистить от загрязнений, хорошо промыть и высушить. В первой банке посерединке дна делаем четыре отверстия при помощи острого предмета. Такие же проколы нужно сделать по кругу возле ободка банки. Это заготовка горелки, через которую будет выходить огонь при эксплуатации. Отрезать эту заготовку от целой банки длиной примерно сантиметра три или четыре. Срез можно делать обычными ножницами, потому что жесть из таких банок режется легко.

Во второй банке такой же длины срезаем дно, только не делаем проколов. Делать нужно срез аккуратно, чтобы не появились зазубрины. Если не получилось сделать хорошо, можно использовать наждачную бумагу или напильник, чтобы зачистить заусеницы.

Берем кусок ваты, смачиваем горючим топливом, ложем на дно банки и накрываем второй половинкой. Следить нужно, чтобы между двумя соединяющимися частями не было пространства, и они прилегали плотно друг к дружке. Но даже если оно есть то можно в щели вставить полоски, остатки от разрезанной банки.

На верхнюю часть горелки, где находятся четыре отверстия налить горючую жидкость и подпалить. Жесть быстро нагревается, передает тепло ватному фитильку, смоченному в горючей жидкости, пары из него начнут выходить и будут поддерживать огонек.

Теперь нужно сделать только подставку под котелок или другую емкость, где будет вариться еда. Для этого берем два железных прута согнутых П-образно, вкопать в землю параллельно друг к дружке и все готово. Это горелка одноразовая и для другого похода она уже не будет пригодной.

Еще один способ как сделать туристическую горелку своими руками

Взять две бутылки с широкими горлышками, склеить между собой. В одной крышке просверлить отверстия, в которые нужно вставить обрезки силиконового герметика. Отверстий может быть от шести до девяти. Купить обычные шприцы, но чтобы они были одинакового размера. Использовать нужно только иглы и вставить их в сделанные ранее силиконовые отверстия, острыми концами вверх. Одно отверстие ставить свободным. Взять один шприц, иглу которого нужно согнуть под 90 градусов и вставить ее в свободное отверстие. Заднюю часть шприца использовать, как вход для газа. Для этого необходимо взять целую, не поврежденную тонкую трубочку, плотно прикрепить ее к задней части шприца, а другую ее сторону к газовому баллончику. Мини-горелка выполнена, но на таком аппарате кушать не сваришь, но воды для чая накипятить можно.

Но в любом случае самодельные горелки не всегда безопасны. Наверное, не стоит подвергать риску свое здоровье, и здоровье близких. Лучше приобрести проверенную и качественную газовую горелку в специализированном магазине, и в компаниях, которые уже зарекомендовали себя, к примеру, такой как Следопыт.

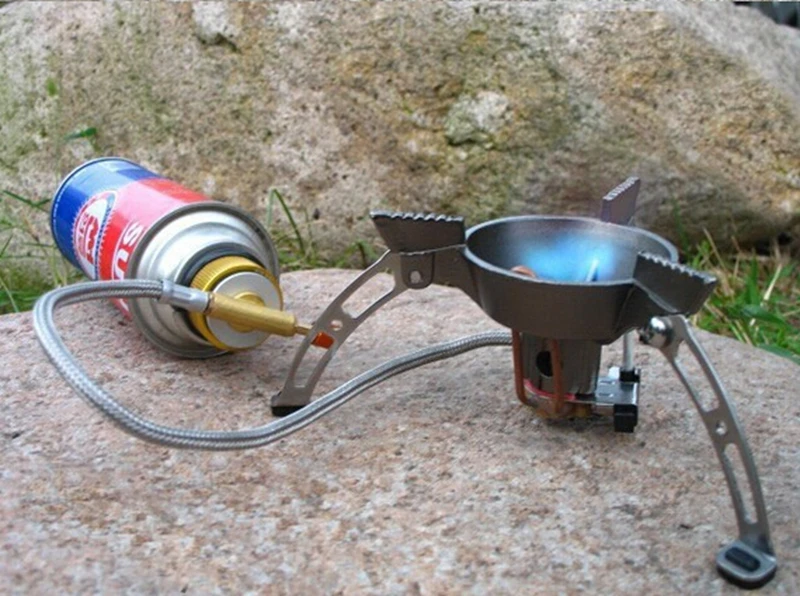

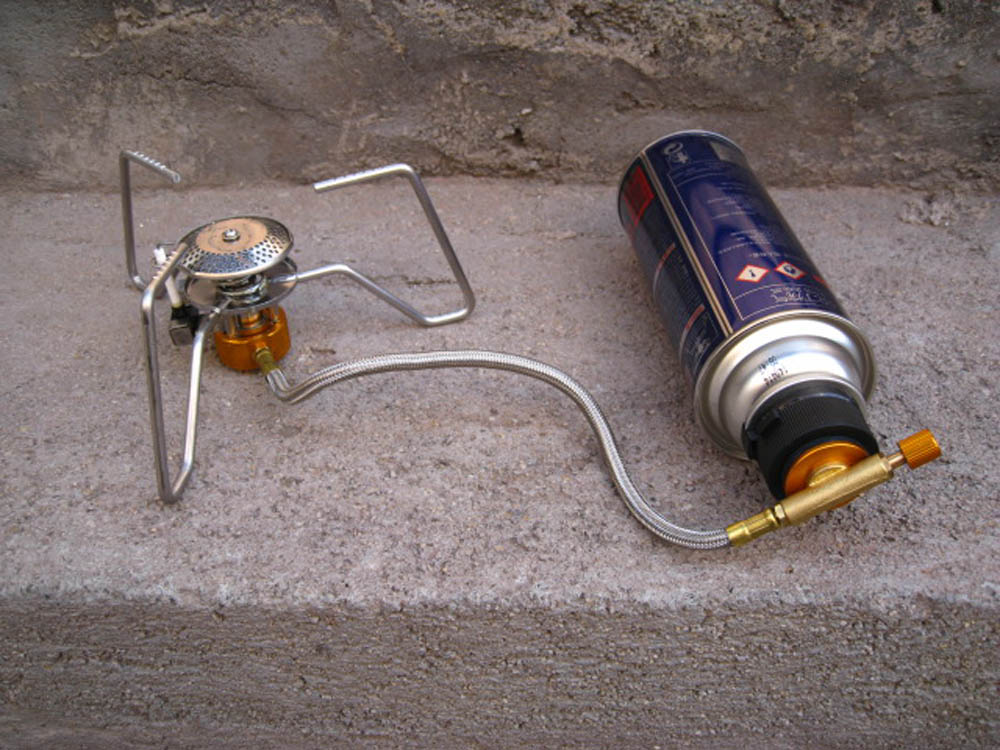

В магазине можно выбрать легкие, компактные модели, которые рассчитаны на нескольких человек, а для простоты горелка накручивается прямо на баллон. Но можно выбрать горелку со шлангом. Это очень удобный вариант, которым просто и легко пользоваться от весны до осени, пока нет заморозков. У таких конструкций нет предварительного обогрева газа. Но зато можно очень быстро накипятить воду и приготовить еду.

Сезонные газовые горелки имеют предварительный обогрев и могут быть полезными даже при минусовых температурах. Многие модели имеют возможность подачи вместо газовой смеси, сжиженный газ. Это повышает устойчивость работы самой горелки и ее мощность. Такие модели компактные, легкие и удовлетворяют любителей круглогодичного туризма.

как сделать устройство для дома своими руками

В домашних условиях очень часто возникает необходимость в горелке. Предназначение такого прибора очень широкое, например, паяльные работы или ремонт кровельного материала. Также в гараже зачастую нужно разогреть деталь для обработки. В слесарных целях газовая горелка используется для нагрева металлических частей с целями последующей закалки. Поэтому многие мастера начали интересоваться, как сделать газовую горелку.

Описание принципа работы

Принцип работы газовой горелки основан в направленной подаче смеси газа и кислорода. При этом подающий факел удерживает постоянную форму и температуру. Как результат, после разогрева 2 поверхностей образуется их герметичное соединение при помощи расплавленного припоя. Этот материал должен обладать достаточной адгезией, хорошо прилипать к раскаленным поверхностям и обладать прочностью после остывания. Газовая горелка обеспечивает такую температуру припоя, чтобы он становился вязким. При этом общий нагрев не должен превысить температуру плавления основного материала.

В некоторых случаях применяется небольшой нагрев. Это требуется тогда, когда нужно демонтировать деталь, посаженную по прессовой посадке. Например, втулка или подшипник. Особенно это применимо к случаям, когда детали имеют разный коэффициент расширения. Еще нагрев используется в работах, когда сварку применить нельзя.

Процесс изготовления своими руками

Чтобы сделать самодельное оборудование, нужно учесть некоторые нюансы:

Устройство на выходе дает температуру 1000 градусов. Поэтому при изготовлении используются тугоплавкие металлы.
Важное условие безопасной работы — это надежный кран. В случае аварии он должен быстро перекрыть поток воздуха.
Надежность узла подключения к газу.

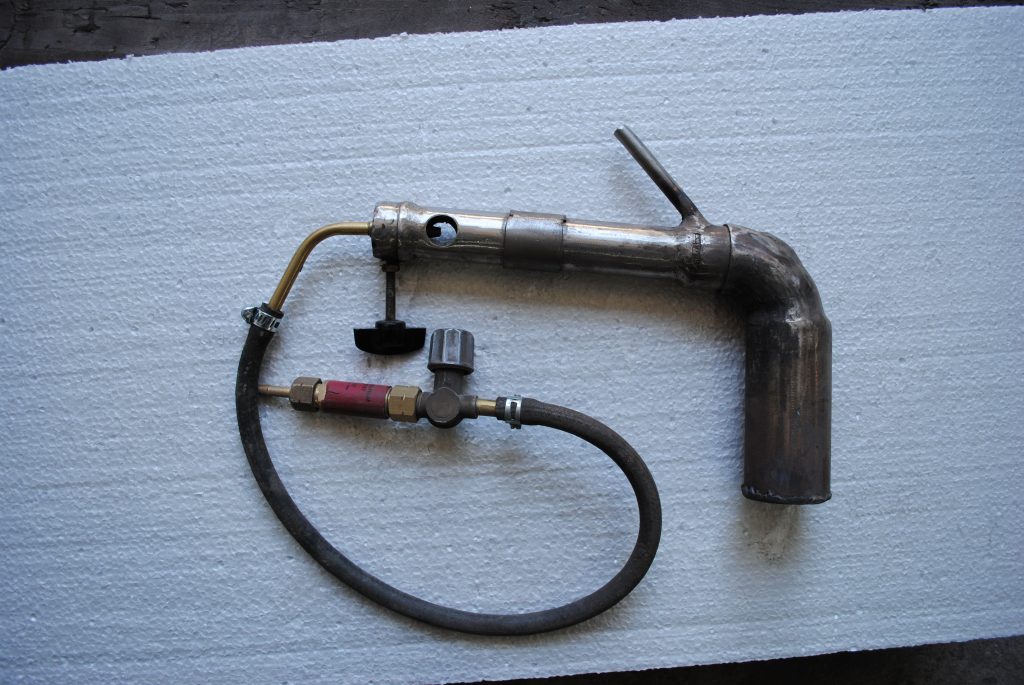

Горелку газовую ручную для пайки своими руками можно изготовить в виде миниатюрного приспособления. Для изготовления такого мини-оборудования понадобятся материалы:

латунные или медные трубки;
брусок дерева;
силикон или фторопласт в качестве уплотнительного материала.

Чертеж приспособления состоит из корпуса в виде трубы, заканчивающейся форсункой. С другой стороны устанавливается шланг для подачи газа. Форсунка оснащается рассекателем для регулировки пламени.

Газовая горелка для пайки своими руками изготавливается в следующем порядке:

Для изготовления корпуса горелки используется латунь в виде куска трубки. Длина подбирается исходя из расчетов удобства работы.
В качестве ручки используется отслужившее основание паяльника или же она изготавливается из бруска дерева. В осевой части сверлится отверстие под форсунку. Фиксируется она эпоксидной смолой.

К трубке крепится кран с помощью силикона.
С другой стороны трубка глушится и в ней проделывается отверстие 0,2- 0,3 мм. Для этого используются специальное сверло и патрон.
После этого горелка зажимается в тисках и с помощью молотка отверстие расплющивается до 0,1 мм.
Наждачной бумагой устраняются все заусенцы.

Рассекатель можно устроить из латунной трубки, которая больше диаметра горелки. Крепление ведется параллельно корпусу. Работать система будет по принципу туристического примуса. В месте, где из форсунки выходит газ, образуется разряжение и происходит засасывание воздуха.

Самостоятельная сборка изделия

Сборка газовой горелки своими руками на пропане — самый интересный и увлекательный этап работы. Для начинающих и неопытных мастеров необходимо изучить его максимально точно для получения качественного изделия. Требуется учитывать все нюансы и советы.

Для начала следует задуматься о самом интересном — рукоятке изделия. Для её создания можно использовать любой материал. Как вариант отлично подойдёт ручка от старого паяльника или другого аппарата. Трубка для подвода должна изготавливаться только из стали. Другие материалы никак не подойдут.

Очень важно на первоначальных этапах обращать внимание на размеры всех элементов конструкции. К примеру, диаметр трубки для подвода не должен быть больше 1 сантиметра, а толщина стали — 2−3 миллиметров. Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей.

Корпус горелки

Основа горелки — это её корпус. Он изготавливается также из стали, как ни странно. Для таких целей лучше использовать прут из латуни диаметром 2 сантиметра. Для изготовления рассекателя также может понадобиться подобный материал. После этого следует проделать несколько отверстий, для того чтобы внутри изделия свободно циркулировал воздух. Делается это по всем известной причине — огонь не может гореть без кислорода. Как правило, таких дырочек требуется пять или шесть, а их диаметр должен составлять один миллиметр. Они проделываются в самом рассекателе конструкции.

Дальше нужно вмонтировать (пропихнуть) рассекатель в корпус горелки. Для этого понадобится довольно большая сила. На противовес рассекателю, внутренний фланец должен быть установлен с небольшим зазором приблизительно полсантиметра, тем самым будет тормозиться в будущем огромный поток газа, который поступает в запальник.

Форсунка устройства

Для самодельной лампы на пропановом газу также нужно изготовить жиклёр. С помощью такой детали обеспечивается подача топлива. Топливом выступает пропан, который находится в баллоне. Для изготовления следует использовать металлический прут. В нём необходимо сделать глухую дырку. Для этого требуется иметь сверло на 2 миллиметра. Перемычку делать нужно уже 4-миллиметровым сверлом. Такие отверстия необходимо обстукать молотком и пройтись наждачной бумагой.

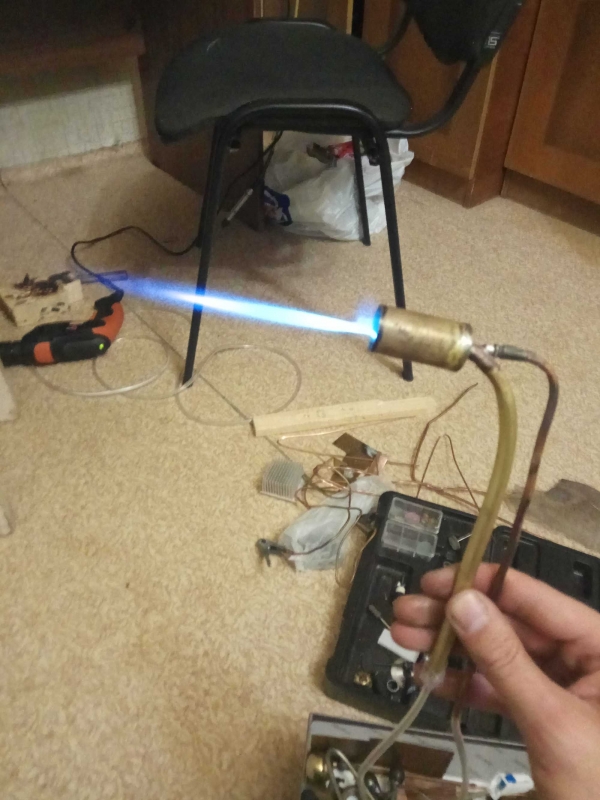

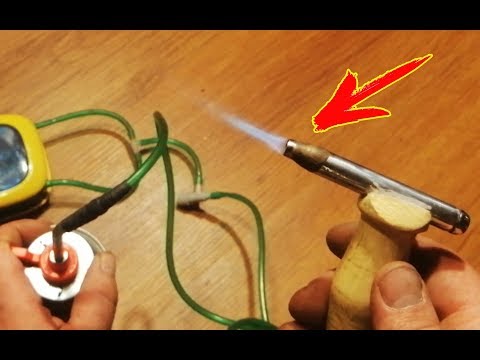

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

В большей игле посередине сверлится отверстие, которое должно быть чуть больше диаметра меньшей иглы.
В это отверстие водится игла шприца с таким расчетом, чтобы она на несколько мм. выходила из конца большей иглы.
Место стыка герметизируется при помощи медной проволоки и последующей пайки.
С обеих противоположных сторон иглы соединяются с 2 капельницами.
Противоположный конец одной из капельниц соединяется с баллончиком для зажигалок.
Конец второй капельницы крепится к компрессору.
Все места стыков плотно герметизируются.

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор, заменить его можно пластиковой бутылкой:

В донышке бутылки проделывается отверстие и в него вкручивается ниппель или золотник.
В крышке от бутылки сверлится отверстие и в него вставляется корпус от шприца без поршня и иглы.
Это место герметизируется.
Крышка навинчивается на бутылку.
Корпус шприца подключается к системе, соединенной с тонкой иглой.
Через ниппель в бутылку закачивается воздух.

Горелка готова к использованию.

Чертежи и пошаговая инструкция по изготовлению горелки

Подробно рассмотрим нюансы на которые следует обратить внимание при изготовлении горелки.

Прежде всего, надо использовать тугоплавкие металлы. Правильно настроенная горелка может выдать до 1000° С, поэтому сопло должно соответствовать температуре пламени;
Важно подобрать надежный рабочий кран. Если что-то пойдет не так – в первую очередь перекрывается подача газа, и опасность ликвидируется. Если кран будет пропускать – вам не удастся оперативно загасить пламя;
Узел подключения к источнику газа (баллончик с клапаном или 5 литровый пропановый баллон с редуктором) должен быть надежным. Именно при эксплуатации некачественной запорной арматуры происходит большинство аварий.

Рассмотрим типовую схему и принцип работы инжекторной горелки:

По шлангу (1) подается под давлением газ. Как правило – пропан. Давление формируется за счет испарения сжиженного газа в баллоне, и его достаточно для организации устойчивого и направленного пламени. Редуктор не требуется, количество газа регулируется рабочим краном (2).

Запорный кран находится на вентиле баллона. Его функция только открывать/закрывать подачу топлива, остальные регулировки производятся с помощью рабочего крана.

Трубка подачи газа (3) заводит струю в насадку, и оканчивается ниппелем (6), который задает направление пламени. Ниппель с трубкой, в свою очередь находится в так называемом вкладыше (5). Он организует смешивание газа с атмосферным воздухом.

Вкладыш с трубкой и ниппелем фиксируется в насадке с помощью винта. Как правило, горелка выполняется разборной, для чистки и обслуживания ниппеля.

Сформированная воздушно-газовая смесь направляется в сопло насадки (8), где происходит дополнительное насыщение смеси кислородом из воздуха. Для стабильности горения предусмотрены вентиляционные отверстия (7).

Горелку можно изготовить своими руками по чертежу.

Размеры рассчитаны для работы с баллонами до 5 литров.

Об устройстве вкладыша расскажем отдельно, на чертеже указаны все необходимые размеры:

Трубка вкладыша (1) по внешнему диаметру должна быть на пол миллиметра меньше, чем внутренний диаметр насадки. Внутрь вваривается шайба (2) с отверстиями для подачи воздуха. Втулка (3) предназначена для фиксации трубки с ниппелем.

Особенность конструкции в том, что перемещая вкладку внутри насадки, можно регулировать подсос воздуха через вентиляционный отверстия. Это позволяет регулировать температуру пламени в широких пределах. Насадку можно выполнить из стальной трубы, но лучше будет выточить ее из стальной болванки на токарном станке. Форма сопла должна быть несколько заужена на выходе, тогда пламя будет форсированным и температура в зоне горения выше. Используется легированная сталь марки 45.

Способов изготовления вкладыша два: Можно собрать его из двух трубок и стальной шайбы с отверстиями. Конструкция паяется тугоплавким припоем, с обильным флюсованием. А можно выточить ее целиком из стальной болванки. Второй вариант предпочтительней.

Трубка подачи медная или латунная. Со стороны соединения шланга, изготавливается фланец (можно сделать концентрические проточки, для лучшей фиксации). В рабочий торец вкручивается подходящий ниппель. Можно взять его от примуса, или газовой горелки с бытовой плиты.

Нам подойдет второй вариант. Когда горелка своими руками готова, необходимо провести первичную отладку.

Настраивается горелка на том газу, который впоследствии будет использоваться. Вставка слегка фиксируется винтом таким образом, чтобы вентиляционные отверстия быль перекрыты наполовину.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

В устройство газовой горелки включаются такие элементы:

корпус из металла;
форсунка;
редуктор;
регулятор подачи топлива;
узел для закрепления баллона;
головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

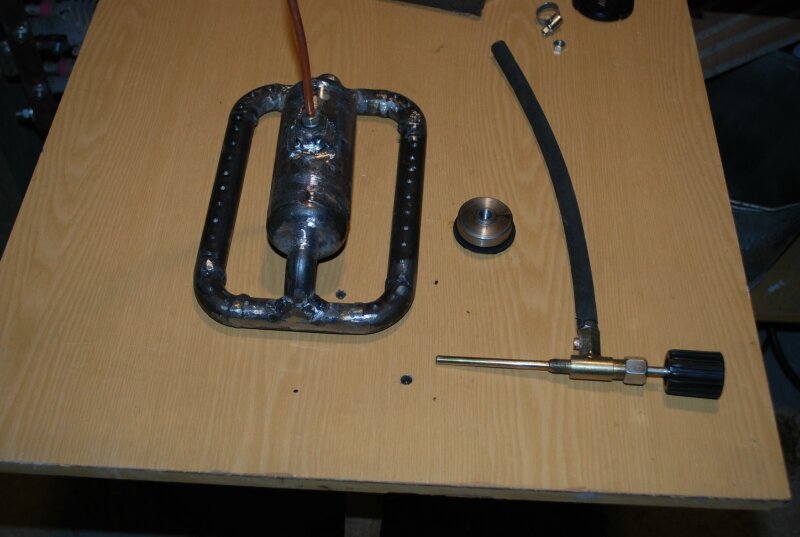

Самодельные газовые горелки

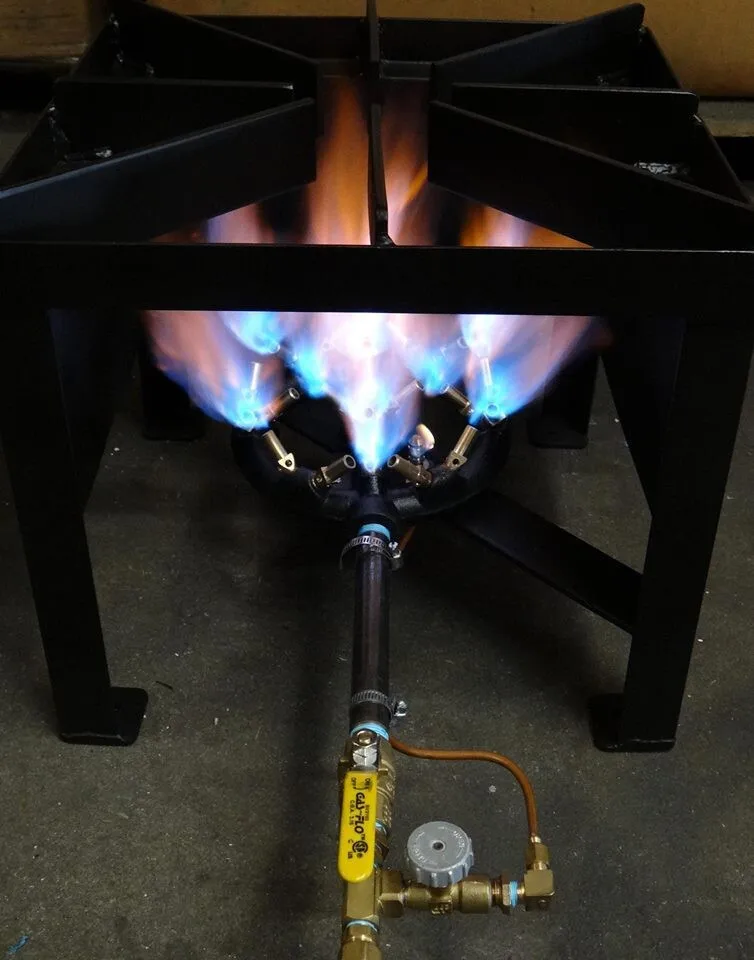

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

Откройте вентиль баллона;
Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
Контролируйте зажигание газа;
Регулируйте пламя вентилем горелки

Кстати! Наибольшая температура пламени – в конце зелено-голубой части факела.

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Внимание ! Вентиль ВК-74 следует использовать лишь при регулировке пламени. Прекращать подачу газа только на баллоне

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Газовая мини горелка

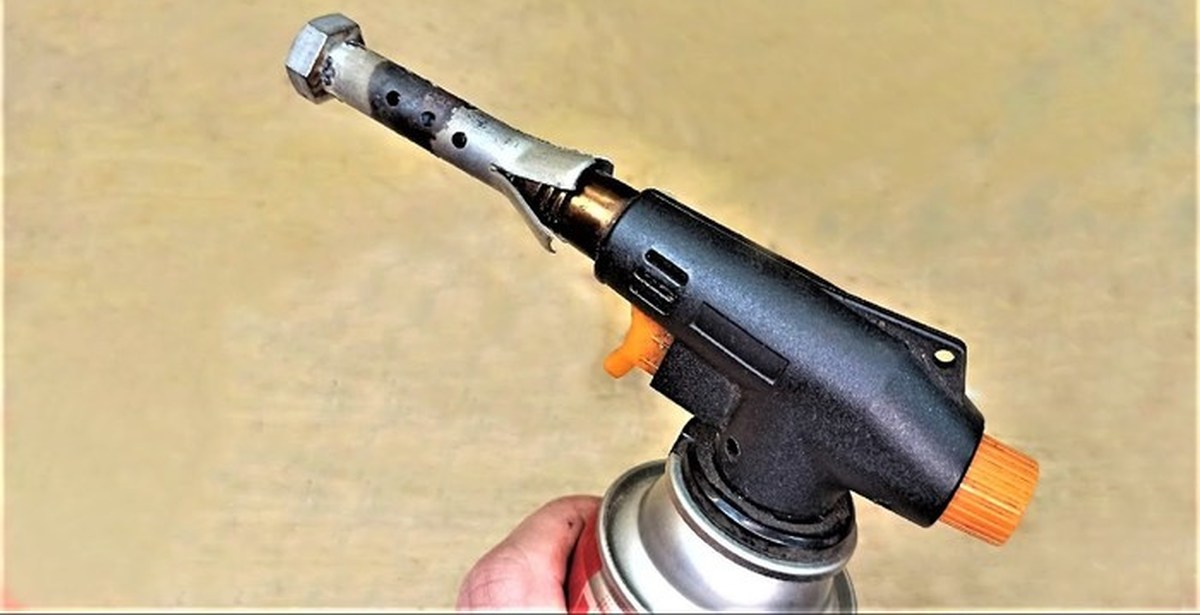

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Делаем спиртовую горелку в домашних условиях

Спиртовые горелки полезны для любителей рыбалки, охоты, походов. В одном из предыдущих материалов мы рассказали, как можно изготовить микро горелку или примус в домашних условиях, используя сосуд от звездочки. Сегодня мы рассмотрим способ создания более объемной горелки с использованием алюминиевой баночки. У многих может возникнуть вопрос, почему изготавливать спиртовую горелку, если в магазинах продается сухое горючее. Сухое горючее также можно использовать, чтобы сварить кофе или приготовить горячий чай на походе, но практика показывает, что спиртовая горелка справляется с этим намного лучше и эффективнее.

Давайте посмотрим видео спиртовой горелки от автора самоделки:

Что же нам понадобится для изготовления самодельной спиртовой горелки?

— Алюминиевая баночка из-под газировки, пива или других напитков; — Круглогубцы; — Четыре спичечных коробка; — Канцелярский нож; — Медицинский спирт; — Фломастер или маркер — И ножницы.

Первым делом мы должны отрезать верхнюю часть баночки. Для этого нам необходимо сделать нарез канцелярским ножом и оторвать ненужную часть круглогубцами.

Далее кладем два спичечных коробка, на них канцелярский нож лезвием к баночке и отрезаем нижнюю часть.

Ту же процедуру предстоит сделать с верхней частью нашей алюминиевой баночки, но на этот раз с четырьмя коробками.

К отрезанной верхней части прикладываем два спичечных коробка, но на этот раз не режем, а обводим фломастером или маркером.

На получившейся линии ставим метки или точки через каждый сантиметр и делаем надрезы ножницами так, чтобы они начинались с линии до самого низа куска банки.

Наша спиртовая горелка практически готова, и нам остается лишь собрать ее составляющие части в одно целое. Для этого слегка складываем нижнюю часть верхнего куска баночки, чтобы она с легкостью вошла во вторую.
Остается лишь залить медицинский спирт в нашу горелку и протестировать ее.

Внимание!!! Медицинский спирт, как и сама горелка огнеопасна. При ее использовании обязательно сохраняйте правила обращения с огнем и правила безопасности. Держите горелку в дали от легковоспламеняющихся материалов и смесей. Не заливайте слишком много спирта, поскольку это может привести к взрыву горелки и серьезным травмам.

Горелка работает, а это значит, что очередная самоделка изготовлена удачным образом. Таким образом мы можем вскипятить примерно 250 мл воды всего за 2 минуты, используя примерно 15 мл спирта.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Газовая горелка для котла своими руками

Модификация отопительного оборудования, а попросту говоря – его улучшение, необходимо для повышения эффективности работы. Обслуживание твердотопливных котлов, постоянный контроль за уровнем дров или угля в топке иногда толкает владельцев на решение нестандартных задач. Если появилась возможность подключения дома к газовой магистрали, но нет желания покупать новый специальный котел – начинают придумывать самодельные устройства нагрева воды в теплообменнике отопительного оборудования.

Необходимо сразу оговориться, что любые изделия кустарного производства, предназначенные для систем отопления, должны пройти ряд проверок, а именно:

[checklist]

Получение сертификата качества.
Разрешительные документы от госгортехнадзора.
Проверка конструкции на соответствие параметрам качества и эксплуатации.[/checklist]

[box type=»shadow» ]Для сбора этой документации потребуется много времени и сил. Поэтому намного выгоднее приобрести заводскую газовую горелку для котла. Но если желание собрать и испытать изделие собственного производства велик, можно сделать газовую горелку своими руками.[/box]

Принцип работы газовой горелки

Существует несколько типов горелок, которые могут отличаться конструкцией и принципом работы. Для котлов отопления чаще всего устанавливают следующие виды:

[checklist]

Атмосферные – с открытой камерой сгорания.
С принудительной подачей воздуха – с закрытой камерой.[/checklist]

Для самостоятельного изготовления подойдет 1-й тип горелки, так как она намного проще конструктивно и может быть сделана из подручных материалов.

Работа газовой горелки основывается на смешении плотного потока природного газа и атмосферного воздуха. Наглядно принцип работы показан на рисунке:

Для изготовления понадобятся:

Вентиль от кислородного баллона — он будет выполнять роль основы форсунки. Можно взять распространенный ВК-74.
Для образования узконаправленной струи газа необходимо изготовить колпачок, который будет накручиваться на вентиль. В нем проделывается отверстие и вставляется жиклер (можно от паяльной лампы).
Инжектор делают из стальной трубы, толщиной до 2 мм. Его длина приблизительно равна 100 мм. Крепление делается сваренным способом с помощью стальной проволоки. При этом следует соблюдать определенное расстояние между колпаком и соплом для поступления воздуха в зону горения.
Для активации пламени можно установить пьезоэлемент, либо воспламенять с помощью спички или горящей бумаги.

Газовая атмосферная горелка готова. Далее изготавливается основа, на которую она будет крепиться для монтажа в камеру горения котла. При этом следует учитывать, что отверстие не должно закрываться полностью – через него будет поступать воздух для поддержания процесса горения.

[ads1]

Но можно ли ею пользоваться с тем же комфортом и безопасностью, как и заводской? Чтобы выяснить это, рассмотрим все недостатки конструкции:

[starlist]

Отсутствие обязательных датчиков. Самым важным из них является контроль пламени. Если по какой-то причине огонь погаснет, а газ будет дальше поступать в сопло – может произойти самовозгорание. Так же необходим датчик контроля тяги в котле, который контролирует приток воздуха.
Температурный датчик. Он указывает граничные температурные режимы, несоблюдение которых может привести к быстрому выходу из строя не только горелки, но и котла.
Для настройки работы горелки под давлением газа из центральной магистрали нужен соответствующий опыт и специальное оборудование.
Отсутствие механизма регулирования давления газа, поступающего в горелку. При перепаде давлении в газовом трубопроводе изменяется мощность пламени, что опять же приводит к возможным поломкам и дефектам.[/starlist]

Но не только конструкция горелки может пострадать от вышеперечисленных факторов – это касается и самого котла. Каждая модель отопительного оборудования рассчитана под определенные условия эксплуатации. Если производитель указывает, что данный твердотопливный котел может быть адаптирован под работу газовой горелки с принудительной подачей воздуха с параметрами мощности до 30 кВт и с установкой дополнительного вентилятора для создания тяги — значит другие условия могут привести к его поломке.

[box type=»error» ]При желании сделать самодельную горелку для конкретного котла нужно взвесить все «за» и «против». Стоит ли рисковать дорогим оборудованием, своей безопасностью и своих близких?[/box]

Учитывая вышесказанное, автор категорически не рекомендует самостоятельное изготовление и эксплуатацию газовой горелки.

газ

Поделиться с друзьями

Как сделать свою собственную горелку для метамфетамина

Как сделать свою собственную горелку для метамфетамина – Магия на открытом воздухе

Инструкции

Капитан Паранойя покажет вам, как сделать свои собственные банки из-под напитков…

от админ

31 июля 2009 г.

Кевин Биден, также известный как «Капитан Паранойя», покажет вам, как сделать своими руками легкую печь для сжигания метамфетамина из банки из-под напитков.

В Интернете есть много наборов инструкций, например, на ZenStoves или AntiGravityGear. Хотя страницы ZenStoves и AGG полезны для получения представления о том, как изготавливаются горелки для банок с напитками, я думаю, что они оба представляют собой принципиально ошибочные конструкции; оба имеют соединения в середине горелки, что приводит к слабой конструкции. Гораздо лучше использовать прочную конструкцию банки для создания надежного соединения, не требующего клея. Я также нахожу инструкции чрезмерно сложными, с использованием шаблонов, гипсовых форм и неэлегантных методов строительства.

Вот мой метод изготовления простой горелки с открытой форсункой в стиле Trangia. Для этого не требуется ни эпоксидного клея, ни ленты для дымохода, и для его изготовления требуется только лезвие Стэнли, канцелярский нож, линейка и канцелярская кнопка. Он намеренно избегает использования шаблонов и т. д. и снимает мерки с самой банки, так что, если вы помните шаги, вы можете сделать это где угодно. С практикой на изготовление уходит около 15 минут.

№. В этих инструкциях предполагается, что вы знаете, как безопасно пользоваться острыми инструментами и обращаться с ними, как использовать противоположное напряжение мышц для управления движением инструментов при приложении силы резания, а также какое защитное снаряжение носить; лезвия ножей могут сломаться…

Если вы не догадались по фото, я левша. Возможно, вам захочется переставить вещи, если вы правша.

Как и во всем, перед началом работы стоит прочитать и понять инструкции.

	1. Мой метод заключается в том, чтобы вставить более короткую верхнюю внутреннюю часть в полноразмерную нижнюю внешнюю часть и позволить двум частям направлять размещение внутренней стенки, а затем удалить углубление верхней банки. Прочное плечо верхней банки образует посадку с натягом со стенкой нижней банки. В результате горелка такая же прочная, как и оригинальная банка, не требует клея и имеет топливный бак во всю высоту для устранения потенциальных утечек.
	2. Начните с двух одинаковых алюминиевых банок. Прессованные кольца оснований и плечики банок не должны иметь вмятин. Возьмите лезвие ножа Stanley, плотно поместите его на книгу в твердом переплете, толщина которой зависит от высоты секции банки (около 30 мм или 1 1/4″), и вращайте первую банку относительно кончика лезвия, пока не сделаете надрезы по всей банке. Убедитесь, что вы плотно и ровно поддерживаете банку на рабочей поверхности, и держите лезвие плотно прижатым. против книги; это обеспечит ровную линию надреза, разделочную доску или аналогичный твердый предмет с параллельной поверхностью.
	3. Вдавите кончик лезвия в банку примерно на 1/2″, чтобы начать резку.
	4. Переверните банку, надрежьте и проткните верхнюю половину, готовясь к изготовлению внутренней стенки.
	5. Снимите основание, используя ноготь большого пальца, чтобы разорвать банку по линии разреза, начиная с среза. Верх пока не снимай.
	6. Возьмите вторую банку и найдите кольцо вдавленной ямочки, которое мы удалим позже. пока можно 9Конструкции 0036 различаются, обычно между стенкой прессованного кольца и изогнутой чашей углубления есть отчетливый угол. На изображении вы можете просто различить два угловых элемента между углублением и стенкой прессованного кольца; мы будем использовать элемент, расположенный ближе к прессованному кольцу (верхний угол на фото). Мы будем использовать внутреннюю стенку прессованного кольца, чтобы удерживать внутреннюю стенку горелки на месте.
	7. Сделайте четыре (или более) надреза от центра углубления до кольца углубления (это позволит воздуху , чтобы сбежать, когда мы соединим две половинки, и подготовимся к более позднему удалению ямочки). Постарайтесь разрезать как можно ближе к кольцу, но будьте осторожны, чтобы не разрезать за кольцом.
	8. Выполнено четыре разреза. Мы оставляем центральную часть неразрезанной, чтобы сохранить прочность банки, пока две половины не будут соединены.
	9. С помощью той же измерительной книги вставьте лезвие Stanley между страницами так, чтобы оно было примерно на 3 мм (1/8″) ниже обложки. Нам нужно, чтобы внутренняя банка была немного короче внешней, чтобы обеспечить правильное сопряжение половинок горелки. Надрежьте и проткните дно банки. Переверните банку, надрежьте и проткните верхнюю половину. Удалите основание и верхнюю часть банки, используя надрыв ногтя большого пальца 9.0036. В качестве альтернативы положите банку, которую вы собираетесь разрезать, на другую книгу толщиной 3 мм.
	10. Теперь делаем внутреннюю стенку. Возьмите одно из оснований банок и поместите его вертикально на мерную книжку. Поместите верхнюю часть первой банки рядом с книгой и основанием банки и сделайте отметку на стенке банки в точке среза основания, где плечо спрессованного основания банки начинает закатываться в боковую стенку. В качестве альтернативы найдите что-нибудь высотой около 6 мм (1/4 ″), чтобы приподнять лезвие над книгой (3 мм для банок Red Bull емкостью 250 мл). Или даже используйте линейку до измерить и отметить высоту…
	11. Сделайте вертикальную надрез на стороне банки через отметку высоты (так, чтобы отметка появилась на обоих краях ), а затем снимите верхнюю часть банки, разорвав ее по надрезу (как для основания).
	12. Аккуратно согните вдоль вертикальной надрезы, чтобы открыть боковую стенку.
	13. Откройте боковую стенку и сделайте надрезы, выровняв поверочную линейку по отметкам высоты на каждом конце. Вам не нужно прилагать много усилий, чтобы разрезать стенку; достаточно, чтобы забить.
	14. Согните и защелкните по линии разреза, чтобы завершить разрез.
	15. Сверните боковую стенку и вставьте в прессованное кольцо одной из банок. Закройте полоску так, чтобы она плотно прилегала к внутреннему краю прессованного кольца с углублениями. Когда горелка собрана, внутренняя стенка будет находиться между прессованными кольцами двух половинок горелки. Убедитесь, что стенка плотно прижата к основанию, а два края стенки находятся на одной высоте (это убедитесь, что стены параллельны). Выберите точку в середине нахлеста и сделайте отметки с обеих сторон полосы стены. На картинке я использую нож, чтобы сделать крошечный надрез на краю обеих перекрывающихся сторон стены.
	16. Разверните боковую стенку и с помощью угольника проведите линию чуть больше половины длины полосы на каждой отметке. Если у вас нет угольника под рукой, вы обычно можете сделать его достаточно ровным на глаз, так как это не так критично. Считайте от «верха» полосы на одном конце полосы и от «снизу». полосы на другом конце.
	17. Аккуратно согните и защелкните вдоль линии разреза, чтобы открыть две прорези. Не сгибайте полосу дальше разреза.
	18. Используйте метод надрезов, сгибов и защелок, чтобы обрезать концы полоски примерно на 12 мм (1/2 дюйма) за пределами прорезей .
	19. Вырежьте три маленьких топливных порта вокруг основания кольца; они вовсе не обязательно должны быть очень большими; 3 мм (1/8″) подойдет. Сделайте один порт на полпути между пазами, а затем по одному на 2/3 пути между центром и каждым пазом по обе стороны от центра. Точное измерение не требуется. Сделайте короткую вертикальную насечку, а затем добавьте угловые отметки от края банки к кончику первой отметки, сделав два маленьких треугольника. Используйте миниатюру, чтобы разбить отметки и удалить треугольники. Обратите внимание на прорези на противоположные стороны стены с обоих концов.
	20. Совместите две прорези так, чтобы их концы были обращены внутрь кольца. Возможно, вам потребуется убедиться, что прорези полностью разорваны, чтобы концы кольца правильно соединились.
	21. Внутренняя стенка готова. Кольцо должно сидеть ровно, без выступающих частей. Между двумя сторонами соединения не должно быть разницы в высоте.
	22. Теперь нам нужно расширить нижнюю банку, чтобы можно было соединить две половины. Возьмите полную банку и вдавите ее в нижнюю банку примерно на 6 мм (1/4″), чтобы открыть нижнюю банку. Если вы позволите свету падать на боковую сторону банки, вы почти сможете увидеть ступеньку, где боковая стенка была расширена. Полная банка не обязательна, но это означает, что она не раздавится, когда вы начнете разделять банки.
	23. Поверните основание банки, чтобы извлечь его из полной банки. Возможно, вам придется надеть резиновые перчатки, чтобы разъединить банки, чтобы получить хороший захват. Будьте осторожны, чтобы не раздавить основание, когда будете его снимать; как можно дольше держите его за бортик банки.
	24. Теперь стыкуем детали, для чего нам понадобится прокладка или «рожок». Отрежьте часть боковой стенки от второго металлолома и разрежьте ее пополам. Отрежьте закругленный край вдоль одного «горизонтального» края.
	25. Поместите внутреннюю стенку в нижний баллон, убедившись, что топливные отверстия находятся внизу. Вставьте прокладку в одну сторону нижнего баллона, слегка наклоните верхний баллон и вставьте один край верхнего баллона в нижний может, с другой стороной на прокладке.
	26. Теперь осторожно надавите на прокладку верхней банки вниз до тех пор, пока банки не станут параллельными, убедившись, что края верхней банки могут оставаться внутри нижней банки. с любой стороны банки, нажимая на регулировочную сторону верхней банки.
	27. Когда верхняя банка окажется внутри нижней и они будут примерно параллельны, осторожно выдвиньте прокладку, удерживая верхнюю и нижнюю банки на месте. Я держу банки одной рукой, положив большой палец в углубление. , а другой рукой осторожно вытащите прокладку. Возможно, вам придется снова сдвинуть банки вместе, когда вы будете снимать прокладку.
	28. Осторожно сожмите две банки вместе. Это можно сделать вручную, но тиски, напарник или жим лежа могут помочь обеспечить параллельное контролируемое давление, но будьте осторожны, чтобы не надавить слишком сильно и не сломать внутреннюю стенку.
	29. Завершите вставку, прижимая банки друг к другу, пока внешняя банка не достигнет выступа внутренней банки, или вы не почувствуете сопротивление внутренней стенки, встречающейся с двумя половинками. Внутренняя стенка надежно удерживается между прижатыми кольцами верхняя и нижняя половинки горелки. Если оставить оба углубления на месте во время сборки, это означает, что они автоматически направляют внутреннюю стенку на место.
	30. Обычно вы обнаружите, что боковая стенка внутренней банки изогнулась в одном месте, чтобы протиснуться в нижнюю банку. Вы можете даже услышать, как банка «лопнет», когда это произойдет.
	31. Углубление верхней банки удаляется методом надрезки, но из-за более толстого металла и изогнутого края это немного сложнее. Ищите четкий угол между прессованным кольцом основания и изогнутая чаша ямочки, которую мы определили на шаге 6. Это место, где ямочка должна быть надрезана. Поместите кончик лезвия канцелярского ножа в угол между прессованным кольцом и ямочкой, и аккуратно и несколько раз сделайте надрезы вокруг этой детали. Форма стенки углубления должны помочь удерживать нож в правильном положении, и вы также можете положить ручку ножа на прессованное кольцо основания банки, чтобы направлять его, когда вы вращаете горелку против ножа. Быть терпите и не нажимайте слишком сильно. Держите пальцы подальше от ножа; на руку, держащую банку, можно надеть толстую кожаную перчатку .
	32. После того, как вы установили хорошую линию разреза, используйте нож, чтобы продлить четыре разреза, которые мы сделали ранее, к центру углубления, разделяя все сегменты. Будьте осторожны, чтобы не направить нож в боковую стенку, когда вы режете счетной линии, и что вы не нажимаете на нож настолько, чтобы он прорезал нижняя банка.
	33. Поскольку мы не можем рисковать, вставляя нож в надрез из-за возможности повреждения внутренней стенки, вместо этого мы должны использовать метод разрыва. Используйте закругленный инструмент (например, ручку ложки), чтобы начать разрыв вдоль линии разреза, начиная с одной стороны одного из четырех надрезов. Положите инструмент на запрессованное кольцо банки и используйте рычаг, пока металл не начнет рваться по линии разреза. Контролируйте инструмент, чтобы он не вдавливал углубление в отверстие слишком далеко, иначе это может повредить внутреннюю стенку. Как только разрыв начнется, приподнимите кончик сегмента в центре углубления и используйте его, чтобы покачивать сегмент вверх и вниз, пока надрез не сломается, и сегмент не выскочит. Опять же, требуется терпение, а не грубая сила. Повторите для остальных трех квадрантов.
	34. Очистите края отверстия, соскоблив край лезвия ножа по краю разреза , стараясь не повредить внутреннюю стенку. Внимание. Верхний край внешней банки иногда имеет острую кромку, на которой имеется насечка . Его можно смягчить (удалить заусенцы), проведя закругленным инструментом по краю. Ручка гаечного ключа, стержень отвертки или что-то подобное подойдет.
	35. Осталось только проколоть или просверлить отверстия для форсунок там, где вы хотите. Будьте осторожны, чтобы не вставить инструмент слишком сильно и не проколоть или не повредить внутреннюю стенку. К инструменту можно добавить ограничитель, в данном случае кусок пластиковой пробки на булавке карты. Количество и размер отверстий является предметом огромных споров. Я считаю, что 16 отверстий диаметром 0,8 мм (1/32 ″) хорошо подходят для этой горелки.
	36. Отметьте положение струи полоской бумаги, обернутой вокруг банки, измеренной и разделенной на 9 частей.0036 регулярные зазоры. Оберните полоску бумаги вокруг банки и отметьте точку, где она перекрывается. Затем согните отмеренную полоску от конца до метки. Если сложить пополам еще три раза, получится шестнадцать складок; нарисуйте линию в каждой точке сгиба.
	37. Перенесите положения форсунок, перевернув шаблон так, чтобы метки оказались внутри кольца и отразились на банке. Посмотрите вертикально вниз на банку и мягким карандашом или фломастером отметьте сверло. баллы. Как вариант, можно обойтись без какого-либо шаблона и просто отметить позиции на глаз; сделайте отметку на противоположных сторонах кольца, разделив его пополам. Затем сделайте то же самое, чтобы разделить кольцо на четыре части, а затем снова и снова делите каждый квадрант, пока не получите шестнадцать отметок.
	38. Просверлите или проколите отверстия для форсунок. Существует множество теорий о наилучшем расположении отверстий, но разместить их в середине наклонной секции очень легко, и это сводит к минимуму вероятность прокола внутренних или боковых стенок. Если вы хотите сделать печь с боковым горением, где кастрюля находится прямо на горелке, а струи появляются со стороны банки, сдвиньте шаблон вниз по стороне горелки на нужную высоту и проткните боковую стенку горелки. Я также рекомендую сделать горелку немного выше для такого типа печей, чтобы оставить место для топлива и зазор между топливом и форсунками.
	39. Вот и все. Налейте немного метамфетамина и зажгите свою горелку. Вот три горелки, построенные с использованием этой техники; сзади: тот, который мы только что сделали из 500-миллилитровых пивных банок, один слева из 250-миллилитровых банок из-под пива Red Bull и один справа из 355-миллилитровых банок из-под пива Big Red Bull. Центральное пламя исчезнет, когда вы кладете кастрюлю на конфорку, оставляя только форсунки.

Альтернативная последовательность

Существует альтернативная последовательность сборки, при которой вырезается углубление в верхней банке на шаге 6, прежде чем две половины горелки будут соединены (нанесите надрез вокруг кольца, как на шаге 31, но затем используйте нож, чтобы начать разрежьте и выдавите всю ямочку закругленным инструментом или большим пальцем). Это немного облегчает удаление углубления и гарантирует, что внутренняя стенка не будет повреждена при удалении углубления. Тем не менее, это усложняет сопряжение двух половин, так как вам нужно позаботиться о том, чтобы стенка находилась в верхнем прессованном кольце, когда вы сжимаете две половинки вместе; оставляя ямку на месте до сопряжения половинок, ямки автоматически выравниваются с внутренней стенкой.

Если вы выберете эту последовательность, один из способов убедиться, что стена выровнена правильно, — поместить стену внутри верхнего кольца с углублением и закрепить ее скотчем, прежде чем вы начнете процесс сопряжения на шаге 25. Не допускайте изоленту, чтобы она проходила по боковой стенке верхней банки. Удалите клейкую ленту, когда две половинки полностью совместятся.

В поле

Если вам нужно сделать горелку в полевых условиях (например, вы пришли в лагерь и обнаружили, что забыли горелку), вы можете использовать представленный здесь метод для создания горелки.

Вы могли заметить, что в этих инструкциях не используется линейка для измерения чего-либо; даны измерения, но они предназначены для руководства, а не для точного измерения. Если вам действительно нужно что-то измерить, можно использовать циркуль. Однако трудно найти в полевых условиях (помимо двух банок) плоскую рабочую поверхность, на которой можно вращать банки, подходящий предмет для измерения высоты и линейку. Основание кастрюли обычно достаточно плоское, чтобы обеспечить рабочую поверхность, позволяющую банке плавно вращаться, и, покопавшись в вашем наборе, вы, вероятно, найдете что-то, что можно использовать для определения высоты. Книга, обложка карты, палка для ходьбы, шест для палатки или колышек могут быть использованы в качестве линейки с некоторой осторожностью.

Альтернативный способ сделать надрезы на банках — обернуть банку листом бумаги и убедиться, что концы накладываются друг на друга, чтобы бумага была параллельна боковым стенкам. Затем вы можете использовать край бумаги, чтобы вести линию надреза; это сложнее и может не дать такого аккуратного результата, но его можно заставить работать. Таким же образом можно отметить и внутреннюю стену; на самом деле, лучше всего измерить основание и внутреннюю стенку одной банки, прежде чем пытаться отделить их от банки.

Для прокалывания форсунок используйте английскую булавку, которая, вероятно, есть в вашей аптечке. В крайнем случае кончиком лезвия можно очень аккуратно проделывать небольшие отверстия.

Наконец, если вы действительно застряли в поисках горелки в полевых условиях и не можете найти две банки и предметы, необходимые для этой техники, проще всего сделать горелку из простой открытой чашки; просто отрежьте дно любой банки или подобного металлического контейнера, который попадется под руку. Он будет работать очень хорошо, даже если он будет гореть немного медленно.

Благодарности

Я делаю горелки для банок с напитками уже около десяти лет. По пути я почерпнул идеи и советы из многих источников, большинство из которых я, вероятно, забыл. Так что, хотя я и назвал это «мой метод», это только мой метод, поскольку он представляет собой набор техник, которые я перенимал годами. Единственная деталь, которая может быть оригинальной, это оставить выемку до сборки, обнаруженную случайно после изготовления горелок на барбекю, и забыть сначала вырезать выемку…

Теперь, когда вы “Стови”…

Это простая, базовая, но очень эффективная горелка. Однако в Интернете можно найти множество различных конструкций горелок. Предупреждаю: печное дело может вызвать привыкание…

Информационный бюллетень Сроки и условия

Пожалуйста, введите свой адрес электронной почты, чтобы мы могли держать вас в курсе новостей, функций и последних предложений. Если вы не заинтересованы, вы можете отказаться от подписки в любое время. Мы никогда не будем продавать ваши данные, и вы будете получать сообщения только от нас и наших партнеров, продукты и услуги которых, по нашему мнению, вам понравятся.

Ознакомьтесь с полной Политикой конфиденциальности, а также Условиями использования.

производство

Трубная горелка – Установка трубной горелки в плиту и методы освещения трубной горелки и видео

Установка горелки в плиту:

■ Для любой горелки требуется надлежащая смесь воздуха и газа, чтобы иметь эффективное окислительное (голубое) пламя. В большинстве горелок используется трубчатая горелка Вентури (смеситель воздуха/газа) для получения надлежащей воздушно-газовой смеси, как и в нашей. Горелки на вашей плите, духовке, гриле, сушилке, водонагревателе и печи центрального отопления также имеют смеситель воздуха/газа, хотя трубка Вентури может быть вам не видна.

■ Если горелка установлена в закрытом приборе, трубка Вентури горелки должна быть снаружи плиты или должна обеспечивать достаточный приток воздуха в трубку Вентури. Также должен быть доступ к источнику воздуха, чтобы добраться до пламени горелки. Это доступно для всех устройств, упомянутых в предыдущем абзаце. Источник воздуха для пламени лучше всего, если он исходит из-под горелки, а для более длинных горелок он должен проходить большую часть пути по длине пламени. 903:50
■ В качестве примера можно привести 5-футовую трубчатую горелку внутри коптильной ямы, а трубку Вентури – снаружи коптильни. Если у вас есть одно отверстие для воздуха на одном конце горелки, эта сторона может продолжать гореть, а другая сторона может погаснуть из-за нехватки воздуха. Вот почему важно проверить горелки перед их установкой в плиту. Если горелки нормально работали снаружи плиты, но при установке внутри плиты они не работали должным образом, проблема, скорее всего, связана с воздушным потоком, окружающим пламя, и/или выбросом пламени. 903:50
■ Для устройства требуется вытяжная труба. Если в приборе нет надлежащей вытяжки, то газы, образующиеся при сгорании, будут скапливаться внутри прибора и препятствовать попаданию свежего воздуха в плиту. Это приведет к тому, что пламя погаснет. Следует иметь в виду, что тепло будет идти к выхлопу. Место, где вы размещаете выхлоп, важно и должно учитываться при проектировании.

Техника розжига трубной горелки:

■ Перед подключением газа к горелке убедитесь, что все клапаны закрыты. Если присутствует более одной горелки, вам нужно зажечь и отрегулировать горелки по одной.

■ Лучше попытаться зажечь горелки на открытом воздухе, прежде чем устанавливать их в прибор. Возможно, потребуется более темная настройка, чтобы пламя было видно. Труднее увидеть пламя в хорошо освещенном месте. В этой зоне не должно быть опасностей, о которые можно споткнуться, постоянно движущегося воздуха, легковоспламеняющихся предметов и других подобных опасностей. Помещение, в котором будут проверяться горелки, также должно иметь достаточную вентиляцию. Все тесты на утечку должны быть выполнены до попытки зажечь горелку. Газовый запорный клапан должен быть легко доступен для перекрытия газа в случае чрезвычайной ситуации. 903:50
■ Воздушная заслонка на трубке Вентури должна быть максимально закрыта перед розжигом горелки. Небольшое количество газа должно поступать в горелку в течение нескольких секунд, затем с помощью длинной зажигалки, спички или бойка поджечь ближайшие к трубке Вентури отверстия. Пламя должно гореть на всем протяжении или большей части трубы. Пламя может быть желтым пламенем. Вы захотите увеличить подачу газа, чтобы в горелку попало больше газа. Это может привести к увеличению желтого пламени. В этот момент вам нужно будет медленно открывать воздушную заслонку, пока пламя не станет полностью синим. Если пламя все еще желтое, необходимо подать больше воздуха в трубку Вентури. Если пламя начинает отрываться от горелки, воздух необходимо уменьшить до трубки Вентури. Изменение количества газа, подаваемого на горелку, может потребовать регулировки потока воздуха через трубку Вентури. Иногда увеличение подачи газа фактически приводит к необходимости уменьшить подачу воздуха, потому что давление газа всасывает в трубку Вентури больше воздуха, чем раньше. 903:50

Трубная горелка Информация:

■ Трубчатые горелки могут быть настроены на пропан высокого давления, пропан низкого давления или природный газ.

■ Количество горелок, которые вам понадобятся, зависит от предполагаемого использования. Для коптилен и коптилен количество горелок будет варьироваться в зависимости от конструкции и диапазона температур. Мы рекомендуем вам связаться с нами, чтобы помочь определить оптимальную настройку для вашего конкретного приложения. Мы можем изготовить на заказ трубчатые горелки с трубой другого диаметра или трубой из нержавеющей стали.

■ Наши стандартные трубчатые горелки изготовлены из новой черной трубы с внутренним диаметром 1 ¼ дюйма сортамента 40, которая тщательно очищена внутри и снаружи. Внешний диаметр трубы составляет приблизительно 1,7 дюйма. Размеры горелок – это длина, на которую труба отрезана, и будет иметь 8 дюймов непросверленной трубы до того, как начнутся отверстия для пламени. Например, наша 56-дюймовая трубная горелка обрезана на 56 дюймов; один конец имеет резьбу, и на расстоянии 8 дюймов от начала резьбового конца нет отверстий для пламени. Затем отверстия проходят к противоположному концу горелки, к которому приваривается плоская крышка.

■ Все наши горелки перед отправкой проходят тщательные испытания на стенде и оптимизированное пламя.

Информация по газовой безопасности:

■ Неправильная установка газового оборудования может привести к взрыву или пожару, что может привести к серьезным травмам или смерти. Все компоненты должны быть установлены в соответствии с местными, государственными и/или федеральными нормами. Для установки определенных компонентов может потребоваться лицензированный газовый техник. Все соединения должны быть проверены на утечку перед использованием и периодически проверяться, чтобы убедиться, что их целостность безопасна для дальнейшего использования. Большинство компонентов можно устанавливать только для использования вне помещений. 903:50

Видео:

Печь из дешевых кирпичей YTONG и самодельные горелки

Кирпич Ytong используется для внутренних стен при строительстве зданий из-за его превосходных изоляционных свойств. На самом деле это Автоклавный газобетон , который состоит в основном из силиката кальция, который образуется в процессе автоклавирования при производстве из кремнезема и Ca(OH) 9.0417 2 . Во время более ранних экспериментов, в которых я думал, что эти кирпичи представляют собой почти чистый CaSO ₄, я испытал их очень хорошие изолирующие свойства, поэтому я построил из них печи для плавки металлов.

Материал очень дешевый (3 доллара за блок 20x60x10 см) и легко доступен в строительных магазинах, даже в тех, которые обслуживают частных лиц.

В качестве топлива я использую пропан, который также легко купить в хозяйственных магазинах здесь, в Нидерландах, в баллонах по 5 и 12 кг. Вам нужна приличная горелка и регулятор давления (не фиксированный нагреватель низкого давления на 50 мбар или редукторы уровня печи), который снижает давление как минимум до 1 бар. Их можно приобрести в хозяйственных или газовых магазинах, которые являются дилерами пропановых компаний, таких как Shell или Primagaz. Баллоны нужно покупать один раз и каждый раз, когда вы меняете пустой бак на полный и платите за заправку обычно 20-30 долларов за 12-килограммовый бак.
Печь легко достигает 1100°C через семь минут и 1300°C через 15 минут даже при естественном торможении (т.е. без вентилятора). А вот дешевый походный магазинный надувной матрас с самодельной горелкой из стальных труб через 15 минут повысит температуру до 1450°С при меньшем расходе газа и более быстром нагреве. Отверстие для подачи газа в горелку должно быть не больше 1 мм.
Однако при температурах выше 1350°C используйте другой огнеупор, поскольку кирпичи YTONG быстро повреждаются.

Вопросы безопасности

При работе с легковоспламеняющимся газом пропаном и горячими деталями вы должны осознавать риск возгорания и ожогов!

Выполняйте эти эксперименты на открытом воздухе или в хорошо проветриваемом помещении. При использовании вытяжного шкафа помните, что вентиляционное отверстие должно отводить горячий воздух, а вентиляционное отверстие и выхлопная труба могут выдерживать температуру воздуха выше 100°C. Вентиляционные отверстия и трубы из ПВХ или другого пластика использовать не рекомендуется.
Убедитесь, что все газовые клапаны, соединения регулятора и горелки не имеют утечек. Нанесите кисточкой раствор моющего средства на все муфты, при этом не должно появляться пузырей. Также не должно быть запаха газа. После использования ВСЕГДА закрывайте главный вентиль газового баллона.
НИКОГДА не оставляйте печь без присмотра.
При самостоятельном изготовлении горелки ТЩАТЕЛЬНО ПРОВЕРЬТЕ ЕЕ НА ОТСУТСТВИЕ УТЕЧЕК!
Держите легковоспламеняющиеся вещества вдали от работающей печи.
Держите наготове огнетушитель или хотя бы ведро с холодной водой на случай ожогов или пожара.
При заливке металлов всегда используйте защитную маску или, по крайней мере, защитные очки.
Используйте термостойкие перчатки при работе с горячими предметами. Ожоги – это не весело !!
Наденьте темно-зеленые очки (приобретаются примерно за 10 долларов в магазине сварочных или скобяных изделий), когда смотрите на объекты, температура которых выше 1350°C.

Преимущества этого «огнеупора» (использование небольшой печи с тиглем на 50 мл с медью или чугуном):

Дешевый и легкодоступный
В течение 7 минут до 1100°С, в течение 15 минут до 1350°С в тигле, начиная с холодной печи
Очень хорошая изоляция: крышку можно снять голыми руками, когда температура другой стороны превышает 1000°C
Не требует заливки или бетона. Можно легко обрабатывать/вырезать.
Не нужен сжатый воздух или кислород, только дешевый надувной матрас за 10 долларов из магазинов товаров для кемпинга.

О чем позаботиться:

Первый запуск должен быть медленным, так как кирпичи содержат влагу
Крышку и корпус печи следует обмотать стальной проволокой, так как они всегда после обжига распадаются на две части (и не более!) которые можно скрепить
Круглая деталь должна быть помещена в камеру печи. Это можно сделать из выреза при выпиливании патронника циркулярной пилой.
Плоский кусок Ytong следует положить под печь.
Этот материал можно использовать при температуре до 1350°C. Выше этой температуры он превращается в пудингоподобное вещество, а после замораживания и повторного охлаждения быстро портится.
Если не нагревать выше этой температуры, его можно использовать 20 или более раз.

Горелка

Такую горелку можно сделать самостоятельно из легкодоступных деталей, если вы умеете паять.

Твердый припой для латуни/меди легко доступен в местном хозяйственном магазине. Для сборки такой горелки требуются только основные инструменты. Что вам нужно: Для оптимизации я сделал горелку из стальной трубы с внутренним диаметром 25 мм. (наружный диаметр 28 мм) для сопла горелки. На рисунке ниже показана трубка сопла, изготовленная из стальной трубы диаметром 25 мм. Он просто сделан из оцинкованной стальной трубы центрального отопления. Для впуска газа используется нагревательная стальная трубка диаметром 15 мм, конец которой припаян к медному диску для закрытия. В нем имеется небольшое отверстие (диаметром 1 мм), через которое газ поступает в сопло.

(Аккумуляторная) дрель и сверла 1,4,6 и 8 мм
Горелка (да, полнофункциональная), с помощью которой можно паять твердым припоем
Твердый припой (обычно на основе серебра)
Метчик с резьбой 5 мм + ключ
2 винта M5 длиной 15 или 20 мм
Стальная трубка с внутренним диаметром 25 мм (предпочтительно из нержавеющей стали) около 20 см
Стальная или латунная трубка с внутренним диаметром 10–12 мм и длиной около 50 см
Стальная, латунная или медная труба с наружным диаметром 8–12 мм и длиной около 12 см
Головка горелки, которая устанавливается на существующий наконечник пропановой горелки
Спрей для обнаружения утечек газа. Некоторое моющее средство в воде с щеткой также можно использовать, пока оно пузырится.
Давление в баке (регулируется регулятором): около 1 бар

Поскольку винты головки горелки отдельно не поставляются, и если у вас нет заброшенной головки горелки, которая подходит к наконечнику, вам необходимо купить самую дешевую головку горелки, которая подходит к вашему наконечнику горелки. Вам нужен только винт, и вы сами сделаете подводящую трубку к соплу из стальной трубы 15 мм. Вы можете использовать латунную муфту на конце наконечника для новой горелки. Этот конец необходимо припаять к тонкой 15-миллиметровой трубке, другой конец которой нужно закрыть, припаяв небольшой латунный или медный диск. Не забудьте надеть на него гайку для крепления к наконечнику горелки. Сверлить маленькое отверстие (1 мм или менее) примерно в 2 см от верха тонкой стальной трубки. Когда это будет готово, вы должны проверить на наличие утечек.
Проведите тест на открытом воздухе или в хорошо проветриваемом помещении! Приготовьте спрей для обнаружения утечек и нанесите его на все паяные швы и резьбу винтов.

Подсоедините припаянную стальную трубку к наконечнику, приложите палец к маленькому отверстию и откройте газовые клапаны. Не должно быть слышно шипения или шипения, не должно быть запаха газа и не должно появляться пузырьков. Нанесите еще больше спрея от утечек. Когда это не протекает, эта часть готова к использованию.
Трубку сопла можно изготовить, проделав в ней два отверстия на расстоянии примерно 5 и 10 см от одного (воздухозаборного) конца 4 мм и затем нарезав в ней резьбу М5. Если вы используете горелку без принудительной подачи воздуха, вам необходимо просверлить входные отверстия для воздуха диаметром 10 мм (около 4, каждое под углом 90°) в трубке сопла. Вы можете сделать ползунок, отпилив кусок 25-миллиметровой трубки длиной 2 см и распилив его вдоль, а затем согнув наружу таким образом, чтобы он точно подходил к трубке сопла. Это оставляет отверстие около 1 см, но при полном закрытии воздухозаборника вы можете переместить его таким образом, чтобы он не проходил через отверстие.

Лучше использовать кусок трубы чуть большего диаметра, который просто надевается на трубку сопла.

Схема горелки Деталь медной трубки для предотвращения вспышки

Причина использования трубки с защитой от обратного воспламенения заключается в том, чтобы предотвратить «обратный удар» пламени по трубке, в результате чего большая часть тепла выделяется внутри трубки сопла, которая становится красной или оранжевой горячей. В результате печь получает гораздо меньше тепла. С помощью винта (4) на первом рисунке эту трубку можно перемещать в осевом направлении.

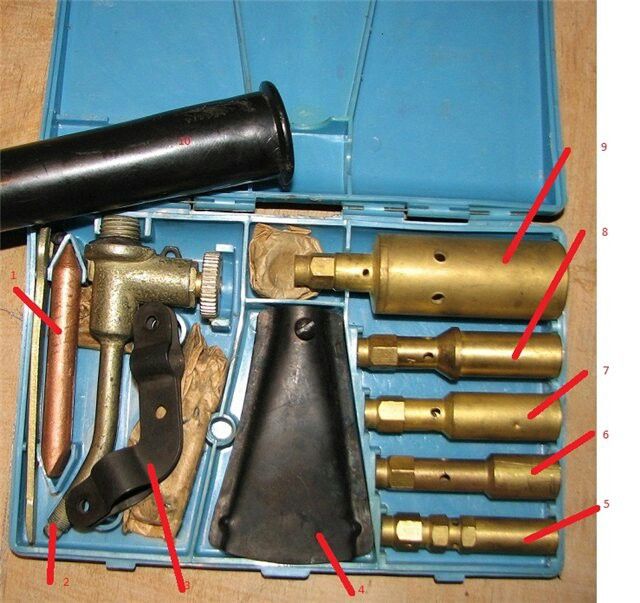

Обзор горелки. Условные обозначения: 1. соединение с наконечником 2. Крепежный винт для насадки 25 мм трубы 3. Крепежный винт для трубки против вспышки (не виден) 4. Ползунок регулировки впуска воздуха при использовании без подачи воздуха 5. зажимное соединение стальной трубки к медному удлинителю муфты наконечника	Горелка, прикрепленная к наконечнику
Соединение с наконечником. Это должно быть тщательно проверено на наличие утечек!	Загляните в конец пламени, где видна противовозвратная труба
Конец длинной маленькой трубки, к которому крепится трубка сопла. Отверстие находится в красном круге. Оставил припаянный медный диск.	Трубка форсунки с трубкой против обратного удара под ней

Обновление 6/7 сентября 2014 г. Испытание горелки на природном газе

Я понял, что для плавки металлов в этой маленькой печи должна быть возможность использовать природный газ. Чтобы проверить это, я сделал новую трубку с большим отверстием, так как давление природного газа составляет всего 30 мбар по сравнению с 500 мбар на 1 бар пропана.

Я просверлил отверстие диаметром 2 мм, а не 0,7 мм в 10-миллиметровой латунной трубке, и использовал то же самое раструбное сопло.
Я использовал ту же печь, и мне удалось расплавить около 100 г меди за несколько минут. Я проверил газовый счетчик и насчитал около 0,2 литра в секунду, что соответствует мощности около 6 кВт.

Затем я провел испытание с другой небольшой печью, сделанной много лет назад из глиноземных кирпичей, рассчитанной на 1700ºC, поскольку YTONG не выдерживает температуры выше 1350ºC. Я уже проверил это на высоких температурах с пропаном и достиг 1500ºC через 10 минут. Но теперь я проверил это снова с новой газовой горелкой, и результат был потрясающим: то же самое время 10 минут для достижения 1500ºC и, наконец, 1550ºC через 15 минут. Для проверки целостности термопары типа «С» мне удалось расплавить железную проволоку (это была обвязочная проволока из «мягкого» практически чистого железа, а не из стали, которая плавится при 1539ºС). Конечно, тигель с металлом займет больше времени, наверное, минут 15. В этом испытании печь была пустой. Расход газа был около 0,2л/сек по счетчику, что соответствует мощности около 5-6кВт.

Update 2012 Sep 29 Новая горелка с тестом

Я сделал новую версию этой горелки, используя «ревущую» горелку старого кровельщика с концом под углом 45°. Я отрезал угловой конец и припаял к нему медный колпачок твердым припоем. После пайки я сильно подул в трубку, пока паяный шов находился в стакане с водой, чтобы проверить газонепроницаемость пайки.
Затем я просверлил в нем отверстие диаметром 0,75 мм, которое является отверстием для выхода газа. Это утомительная работа, так как сверло должно быть вставлено очень глубоко в патрон, и снаружи должно оставаться только 3 мм. Во время сверления нельзя оказывать давление на станок, иначе эти очень хрупкие сверла сломаются. Я просверлил отверстия в трубке сопла и заточил ее напильником до 12 мм (диаметр длинной старой трубы горелки). Сверху я нарезал резьбу M4, чтобы прикрепить трубку сопла к внутренней трубе.

Наконец, я вставил в сопло пламегаситель, сделанный из медной трубки, как описано выше.

Испытание горелки 2012 29 сентября

Испытание новой пропановой горелки

Печь для нагрева природного газа до 1500ºC 2014 7 сентября

Испытание газовой горелки для нагрева печи до 1500ºC

Фотографии изготовления горелки

Работает, разработан под Linux и Mac и размещен под Linux.
Этот сайт лучше всего просматривать в Firefox, Safari, Chrome и Opera. Использование ландшафтного режима на смартфоне дает лучший обзор.

100% Сборка газовой горелки своими руками | Homebrew Talk

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Я решил заняться сборкой газовой горелки для своей небольшой варочной установки на 5 галлонов. Я не смог найти ни одного видео с действительно домашними, поэтому решил сделать свое собственное.
Можно немного подправить, но я доволен результатами.

У владельцев загородной недвижимости, да и просто у любителей мастерить полезные в хозяйстве вещи периодически возникает потребность что-то спаять. Для этой цели хорошо подойдет газовая горелка, с помощью которой можно нагревать детали для их последующей обработки, паять или ремонтировать крышу.

Согласитесь, сейчас не проблема приобрести высокотемпературную горелку в строительном магазине, но стоить такое устройство будет в несколько раз дороже, чем самодельное. И горелка будет работать не хуже заводского аналога.

Инструкция своими руками
Вариант 1 – простейшая горелка из куска трубы
Вариант 2 – мощная газовая горелка
Вариант 2 – Миниатюрная горелка Модель
Правила безопасной эксплуатации оборудования
Выводы и полезное видео по теме
Устройство пропановой горелки
Прежде чем приступить к самостоятельному изготовлению газовой горелки, стоит разобраться в ее конструктивных особенностях и принципе работы.
Обычно пропановая горелка состоит из следующих элементов:
корпус;
рычаг;
распределительный патрубок;
;
газовая труба;
баллон с пропаном;
;
хомуты для крепления.
Пропан подается по шлангу из баллона под давлением. Объем газа регулируется рабочим клапаном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.
Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может незначительно отличаться
Для открытия/закрытия подачи газа используется запорный вентиль. Он расположен за основным клапаном. Регулировка интенсивности пламени осуществляется с помощью рабочего крана.
На одном конце газового шланга, по которому подается газ, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещается в металлический стакан, где, собственно, и происходит создание горючей смеси.
Далее горючая смесь через форсунку под давлением поступает в область горения. Для поддержания равномерного процесса горения в форсунке специально предусмотрены отверстия.
Ознакомившись с конструктивными особенностями устройства, можно приступать к созданию газовой горелки своими руками, тем более что это не так сложно, как может показаться на первый взгляд.
Инструкция своими руками
Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы построить самую простую горелку не потребуется много сил и умений, а вот над созданием двух других вариантов придется потрудиться.
Вариант 1 – самая простая горелка из куска трубы
Для сборки такой горелки потребуется совсем немного времени и сил. Но к процессу создания самоделки нужно подойти со всей ответственностью, ведь работать придется со взрывоопасным веществом и любая ошибка в конструкции устройства может привести к печальным последствиям.
С помощью такого устройства можно нагревать металлические заготовки под ковку или нагревать их перед сваркой, а также ремонтировать битумные кровли. Для владельца частного дома такая самоделка в хозяйстве уж точно не будет лишней.
Правильно изготовленная пропановая горелка прослужит долго. С ним вы сможете выполнять множество бытовых задач, не используя при этом ряд дорогостоящих инструментов
Для изготовления самодельной газовой горелки вам потребуются следующие инструменты и материалы:
два отрезка трубы разного диаметра;
фитинг
;
газовый шланг;
коробка передач;
баллон с пропаном;
сварочный аппарат;
Болгарский.
Подготовив все инструменты и материалы, можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами.
Фотогалерея
Фото
Необходимо взять трубу диаметром 40 мм и болгаркой отрезать от нее кусок нужной длины
Далее необходимо отшлифовать неровные края участков на трубе. Для выравнивания кромок внутри заготовки можно использовать напильник, а для шлифовки внешней кромки хорошо подойдет болгарка
Находим трубу чуть меньшего диаметра, чем наша заготовка и привариваем к ней штуцер газовой сваркой
Следующее, что нужно сделать, это заварить штуцером противоположное отверстие в трубе, отшлифовать его и просверлить отверстие диаметром 0,9 мм
Для того, чтобы проверить работоспособность самоделки, не стоит сразу заваривать ее наглухо . Лучше сварить три металлических стержня, проверить работу и только потом сварить полностью
Прибор, собранный в «черновом варианте», подключаем к газовому баллону и проверяем его работоспособность. Если все в порядке – можно приступать к окончательной сборке
Убедившись в исправности горелки, можно снять металлические стержни, сварить ее части и покрасить приспособление термостойкой краской
После покраски высох, можно переходить к окончательной сборке устройства и подключению его к пропановому баллону. В целях собственной безопасности подключайте горелку только через редуктор.
Шаг 1 – отрезать кусок трубы для горелки
Шаг 2 – отшлифовать полученную заготовку
Шаг 3 – присоединить штуцер к трубе
Шаг 4 – приварить заднюю часть трубы
Шаг 5 – сборка устройства
Шаг 6 – проверка работоспособности горелки
Шаг 7 – сборка и покраска изделия
Шаг 8 – подключение горелки к баллону
Как видите, ничего сложного в самостоятельной сборке горелки нет. газовая горелка. Изучив инструкцию и имея под рукой необходимый набор инструментов и материалов, сборка устройства займет не более часа.
Вариант 2 – мощная газовая горелка
Также предлагаем попробовать собрать более сложную конструктивно, но и более мощную горелку.
Для сборки этого варианта вам понадобится немного больше инструментов и материалов, но результат вас не разочарует.
Такую пропановую горелку можно использовать, например, для плавки металла в печи, для сжигания бурьяна на своем участке, а также для других целей.
Итак, для сооружения пропановой горелки необходимо подготовить следующие материалы:
муфты – 1/2” и 1/4”;
ствол с резьбой – 1/2” и 1/8”;
заглушка с внутренней резьбой – 1/8″;
лапка – 1/4”*1/8”;
ниппель – 1/2”;
быстроразъемное соединение для газового оборудования низкого давления;
регулятор расхода пропана – 0,068-0,34 атмосферы
резьбовой герметик
металлический лист
саморезы
сверла – 6,4 мм и 0,8 мм
Предпочтение лучше отдавать изделиям из латуни. , для конструирования самоделки понадобится следующий набор инструментов: разводной ключ, дрель, перфоратор, припой и флюс, паяльная лампа.
Подготовив все необходимое, можно приступать к сборке устройства.
Фотогалерея
Фото
Для начала просверлим отверстие диаметром 0,8 мм в латунной заглушке. А затем на стальной трубе возле конца линии резьбы сверлом 3,2 мм сверлим еще 4 отверстия
Впаиваем латунный ствол в ниппель, а ниппель в свою очередь вкручиваем в муфту. Далее прикрепите втулку к концу металлического наконечника. Для повышения надежности соединений используйте резьбовой герметик
Соединяем латунную заглушку с просверленным отверстием со стволом с резьбой и закручиваем соединение до упора. Полученную деталь вкручиваем в муфту
Отрезаем кусок металлического листа необходимого размера, формируем из него конус. Далее прикручиваем конус саморезами к концу металлической трубы
Стальную трубу соединяем с латунной втулкой. Закручиваем латунную муфту с другой стороны узла форсунки. Затем ввинтите ножку в латунную втулку. В конце устанавливается быстроразъемная муфта для газового оборудования низкого давления.
Собрав устройство, можно подключить его к газовому баллону с пропаном. Для этого к баллону подсоединяется регулятор подачи газа, а к горелке быстроразъемный газовый штуцер
. После соединения всех деталей необходимо обязательно проверить все соединения на предмет утечки газа. Проще всего смазать составы мыльной пеной. Если начинают появляться пузыри, соединения негерметичны
Если утечек не обнаружено, можно приступать к проверке и эксплуатации газовой горелки на пропане
Этап 1 – Просверлите газовые отверстия
Этап 2 – Сборка узла ниппеля
Этап 3 – Сборка узла сопла
Этап 4 – Изготовление сопла горелки
Этап 5 – Соедините полученные детали
Этап 6 – Соедините горелки к баллону
Шаг 7 – Проверка на утечку газа
Шаг 8 – Проверка собранной горелки
Во время эксплуатации не забывайте, что пропан является взрывоопасным газом, и любое несоблюдение правил техники безопасности может привести к необратимым последствия.
Поэтому перед тестированием устройства необходимо обязательно проверить все соединения на герметичность. И только убедившись, что течи нет, можно приступать к работе с самоделкой.
Вариант 3 – Миниатюрная горелка Модель
Рассмотрим еще один вариант газовой горелки, работающей на пропане. Эту миниатюрную газовую горелку часто называют горелкой Бунзена.
Особенность этого прибора в том, что его можно свободно держать в руках, не опасаясь получить ожог. Попробуем собрать его своими руками.
Для работы вам понадобится:
Старая газовая горелка.
Тонкая медная труба 10 метров.
Медная проволока.
Игла с медицинским шприцем.
Болт №8.
Подготовив все необходимые материалы, можно приступать к созданию нашей самоделки.
Для этого воспользуйтесь следующей инструкцией:
Галерея изображений
Фото
Для создания горелки можно взять медную трубу, например, от кондиционера диаметром 8 мм, длиной 10 см. Отрезав кусок нужной длины, его нужно очистить от зазубрин внутри и снаружи. Также отпиливаем кусок трубки меньшего диаметра длиной около 4 см
Для создания насадки горелки необходимо отрезать кусок иглы от медицинского шприца. Края иглы при надкусывании могут быть захвачены, поэтому рекомендуем зачистить их напильником, а затем пройтись тонкой проволокой
Конец медной трубки нужно сжать пассатижами, чтобы зафиксировать иглу. Далее нужно обработать конец трубки фосфорной кислотой, припаять кусок толстой медной проволоки и запаять разрыв в трубке
Если вы обрабатывали медную трубку фосфорной кислотой, то эти места нужно промыть обычной водой во избежание окисления. Далее припаиваем конец медной трубки как показано на фото
Для упрощения регулировки пламени можно использовать болт М8. Для этого просверлите отверстие под болт в начале толстой медной трубки
С помощью болта можно регулировать интенсивность пламени. Для надежности можно усилить соединение металлической гайкой
Чтобы не держать горелку в руках, можно сделать для нее подставку. Для этого нужно сделать две петли из проволоки на горелке и сделать штатив для горелки. Для изготовления штатива нужно взять небольшой кусок толстой фанеры, просверлить с края отверстие и вставить в него кусок толстой медной проволоки. Подставка для горелки готова
Собранная горелка с полностью вкрученным болтом дает минимальное пламя, а если открыть подачу воздуха, то пламя может гореть с большей интенсивностью. Не боясь обжечься, можно брать горелку в руки
1 этап – подготовка трубки к горелке
2 этап – сделать насадку из медицинской иглы
3 этап – подключить трубку к проводу
4 этап – соединяем два отрезка медной трубки
5 этап – вставляем регулировочный болт
Этап 6 – проверка настройки устройства
Этап 7 – изготовление штатива для горелки
Этап 8 – проверка работоспособности устройства
Теперь вы знаете, как построить газовую горелку своими руками и что для этого потребуется. Как видите, ничего сложного в этом нет, достаточно соблюдать правила безопасной эксплуатации оборудования, о которых мы поговорим чуть ниже.
Правила безопасной эксплуатации оборудования
Газобаллонное оборудование при неправильном использовании может привести к сильному взрыву или пожару.
При проведении сварочных работ обязательно стоит использовать средства индивидуальной защиты: очки, перчатки, спецобувь.
Перед началом работы необходимо внимательно осмотреть оборудование на наличие повреждений. Если оборудование загрязнено, обязательно удалите грязь.
Работать с пропановыми баллонами можно только в хорошо проветриваемых помещениях, при этом температура воздуха должна быть не ниже 0°С.
Категорически запрещено:
Работать вблизи открытого огня.
Держите контейнер наклоненным во время работы.
Ставьте сосуды под солнце.
Выполнять работы без редуктора.
Нагрейте редуктор над открытым огнем.
Кроме того, при появлении запаха газа необходимо немедленно прекратить работу и закрыть вентиль на баллоне. Также рекомендуем ознакомиться с магистралью с газом.
Работая без средств индивидуальной защиты, можно получить ожог не только от открытого огня, но и от случайного контакта с горячими частями.
Если вам не подходят рассмотренные самодельные горелки, рекомендуем ознакомиться с другими вариантами изготовления полезных самодельных горелок, рассмотренных в наших статьях, – и .
Выводы и полезное видео по теме

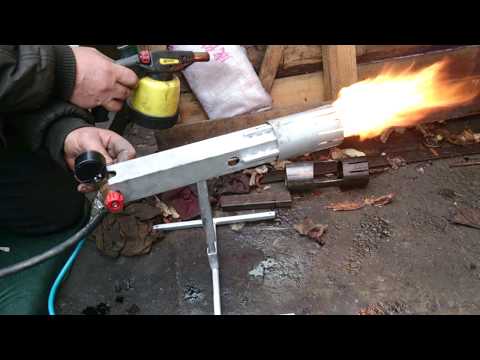

В видео пойдет речь о том, как самому сделать пропановую газовую горелку:
<noscript><img loading='lazy' src='/800/600/http/homemade-product.ru/wp-content/uploads/2014/08/73.jpg' /></noscript> youtube.com/embed/Hx12kPrNumg”>
Имея под рукой небольшой запас инструментов, схему газовой горелки и необходимые материалы, сможет каждый домашний мастер собрать пропановую горелку. Важно соблюдать и использовать только качественные материалы, допущенные к использованию в системе бытового газоснабжения. Но если вы не уверены в собственных силах, лучше приобрести такое устройство в магазине.
Если вам пришлось собрать пропановую горелку самостоятельно, поделитесь, пожалуйста, своими знаниями с нашими читателями, расскажите, какой вариант вы выбрали. Почему его выбрали и были ли трудности в процессе работы. Возможно у вас есть схема устройства и фото готовой самоделки – примените наглядную информацию при обсуждении материала.
Как сделать восковую горелку
Опубликовано: 18 июня 2021 г. · Изменено: 1 августа 2021 г. автор: Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход от рекламы
Каждый, кто использует свечу в какой-то момент своей жизни, нуждается в подогревателе воска, вы же не хотите, чтобы эта свеча пропадала зря, не так ли? Это довольно легко сделать, и это не будет стоить вам много, поэтому, без лишних слов, давайте взглянем на список удивительно выдающихся подогревателей воска.
Мы собрали 15 идей для разогрева воска своими руками, которые вам могут быть интересны в эти выходные или в свободное время. Готовый? Давайте начнем!
1. Подогреватель воска своими руками

Этот первый подогреватель воска заслуживает того, чтобы быть первым в списке, потому что его легко сделать, а необходимые материалы легко достать. Создатель использовал прочную алюминиевую фольгу, стеклянную банку, свечу, ароматизированный пирог и зажигалку.
Итак, вы поместите маленькую свечу в стеклянную банку, вырежьте кусок алюминиевой фольги, наполните ее ароматом и поместите на верхнюю часть стеклянной банки. Конечно, вам нужно будет снять крышку с банки, чтобы зажженная свеча начала действовать. Это очень дешевый и простой способ разогреть воск.
2. Как сделать горелку для воска своими руками

Помимо того, что это дешевое видео руководство очень простое в исполнении, стоимость плавильной машины для воска составляет 15 долларов или меньше, вы будете использовать пустую банку из-под попсы. , и вы можете буквально найти некоторые из них где угодно бесплатно.
Этот проект также довольно опасен, если вы не будете осторожны, вы можете получить травму, поэтому при необходимости примите некоторые меры предосторожности. Вам также понадобится острый нож, плоскогубцы и зажигалка. Процесс изготовления начинается с того, что вы отрезаете от банки небольшую часть и загибаете острые края, чтобы в будущем не порезаться.
Поместите свечу на дно банки через вырез. Единственным недостатком этого руководства является то, что через некоторое время тепло от свечи внизу может расплавить банку, и вам придется начинать процесс заново.
3. Горелка для воска для свечей своими руками

Вот еще один замечательный видеоурок, который очень легко сделать. Кажется, что все нагреватели воска для свечей в этом списке довольно легко сделать. Создатель использовал пластиковую чашку, свечу и масляную горелку, которая сжигает как воск, так и масло, ножницы, чтобы разрезать пластиковую чашку, и зажигалку, чтобы зажечь свечу, когда все готово и готово к использованию.
Это не очень долговечный нагреватель для воска, потому что пластиковый стакан может со временем выйти из строя, и вам придется использовать новый и менять его, пока он вам не надоест. Тем не менее, это быстрый, дешевый и простой способ разогреть воск без особых усилий.
4. Сделай сам Presto Pot Candle Wax Melter

Это еще один удивительный проект. Создатель сделал нагреватель воска, который работает с соевым 464, парафином и всем, что, по вашему мнению, может работать для вас, что тает. Создатель пошел дальше и купил предварительный горшок для этого проекта, металлическую пробку и дрель с плоскими сверлами.
Это довольно долговременный нагреватель воска, в отличие от тех, которые сделаны из пластика или банки. Этот проект немного дороже, в зависимости от цены горшка presto в вашем районе. Если вы чувствуете, что на подогреватель воска тратится слишком много денег, вы также можете использовать что-то более дешевое для этой поделки.
5. Самодельный нагреватель воска
Самодельный подогреватель воска
Используя несколько безопасных и натуральных ингредиентов, вы можете сделать самодельный подогреватель воска, который тает. Вам понадобится кастрюля, 100 капель эфирного масла, металлическая или стеклянная миска, ½ стакана кокосового масла, силиконовая форма и ¼ стакана пастилок из пчелиного воска. Инструкции в этом руководстве очень просты для понимания и выполнения, поэтому у вас не возникнет проблем с выполнением этих шагов.
Щелкните для получения более подробной информации
6. Расплавы воска своими руками
Всегда полезно научиться нагревать воск с помощью эфирных масел и наполнять свой дом и комнату великолепным ароматом. Вам понадобится стеклянный кувшин, соевый воск, восковая мешалка с цифровыми весами, восковой краситель, эфирное масло и силиконовая форма для цветов.
Если вы не знаете, как получить правильную смесь для аромата с соевым воском, эфирным маслом и восковым красителем, вам, вероятно, следует обратиться к руководству, чтобы узнать больше. Это стильная грелка для воска, которая может послужить красивым украшением стола.
Нажмите, чтобы узнать подробнее
7. Подогреватель восковых кубиков из грецкого ореха своими руками
Создатель этого руководства не хотел шутить, он решил сделать что-то необычное и уникальное. Он использовал оцинкованную проволоку для ограждения 12-го калибра, чтобы держать восковые кубики, несколько небольших деревянных блоков, свечи, восковую банку и другие принадлежности. Процесс изготовления быстрый и простой. Первое, что нужно сделать, это использовать деревянные блоки, чтобы сделать деревянную основу. Вставьте оцинкованную проволоку в древесину и поверните ее плоскогубцами, чтобы нанести воск. При построении деревянной основы вы оставите большое пространство посередине для банки с воском, и это будет последняя и самая важная часть проекта.
Нажмите, чтобы узнать подробности
8. Подогреватель расплава для свечей своими руками
Это довольно сложный и странный способ изготовления подогревателя воска, но я думаю, что он все еще может понравиться многим людям. Это выглядит странно, но на самом деле работает, довольно прочно и быстро дает результаты.
Это также довольно рискованно, учитывая, что вы будете использовать ушко для печки, толстую кастрюлю и пустую баночку из-под детского питания. Печь должна быть установлена на средний уровень, чтобы воск мог сжигаться быстрее; все, что выше этого, может привести к некоторому повреждению.
Щелкните, чтобы получить более подробную информацию
9. Ароматизированный подогреватель воска своими руками

Это простой нагреватель воска, для изготовления которого вам понадобится небольшая стеклянная банка, небольшой деревянный горшок или баночка такого же размера, как стеклянная , свечи, зажигалка, как воск. Это простая установка, и она горит довольно быстро и эффективно.
10. Самодельный подогреватель ароматических свечей
<noscript><img loading='lazy' src='/800/600/http/photos-mt.kcdn.kz/webp/44/4436c0ab-b579-412e-8f1a-a94b527fb5ff/2-760x450.jpg' /></noscript> youtube.com/embed/QRGJKFFc67o” frameborder=”0″ allowfullscreen=”allowfullscreen”/>
Вам понадобится банка из-под попсы, стеклянная банка и несколько ароматических свечей. Это простой проект, который можно легко выполнить менее чем за 2 минуты. Этот конкретный метод был использован другими создателями в этом руководстве «Сделай сам». Единственное отличие состоит в том, что этот создатель использовал ароматические свечи в качестве плавильни для воска, таким образом они сгорают быстрее, и аромат может заполнить комнату за считанные секунды.
11. Электрическая воскотопка своими руками

Это электрическая воскотопка и нагреватель, изготовленная из электрической кастрюли presto. Это отличный проект с материалами, которые могут прослужить довольно долго. Настройка проста и займет всего 30 минут. Это отличный способ сделать долговременный нагреватель воска, если у вас есть деньги.
12. Как сделать плавильню для воска Presto Pot

Это потрясающее видеоруководство является лучшим пособием для тех, кто хочет расплавить более 40 фунтов воска за один раз. Вам понадобится кастрюля presto и шаровой кран. Процесс изготовления для этого прост и легок в использовании. Единственное, что вам нужно будет купить, это кастрюлю presto и шаровой кран, если у вас их еще нет дома.
13. Нагреватель воска для автомобиля своими руками
Вы устали каждый раз покупать автомобильный освежитель воздуха, который, кажется, не наполняет вашу машину приятными ароматами? Вот руководство, которое научит вас, как сделать подогреватель воска, который украсит пространство вашего автомобиля и наполнит его удивительным ароматом? Вам понадобится стеклянная банка на 4-8 унций, чем меньше, тем лучше, вам также понадобится сетчатая крышка для прорастания и немного ароматизированного воска.
