Горизонтально расточной станок 2620а: 2620, 2620А горизонтально расточной станок. Паспорт, схемы, характеристики, описание

alexxlab | 09.12.2022 | 0 | Разное

Содержание

Станок горизонтально-расточной 2620А, цена 1000 грн — Prom.ua (ID#1108376534)

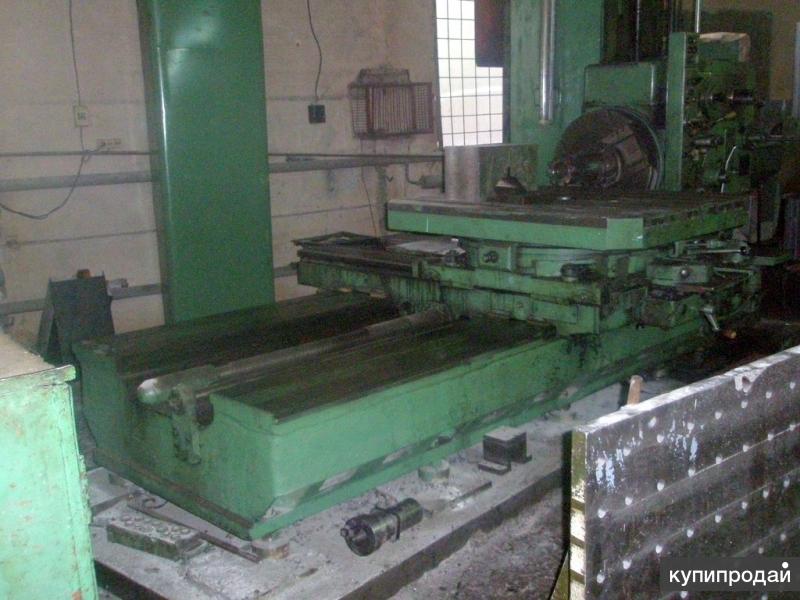

Предприятие реализует – Станок горизонтально-расточной 2620А. Год выпуска 1967

Дополнительная информация, фото сбросим на Viber или на электронную почту.
наличии паспорт.
Цель продажи – сокращение производства.
Месторасположение – г. Гайворон, Кировоградская обл
Варианты оплаты: наличный/безналичный расчет через 3 группу +6% или оплата с НДС – возможна комбинированная оплата.
Представляем все документы!
Возможна продажа и доставка в страны СНГ и ближнего зарубежья.

На момент заинтересованности или покупки уточняйте – цену!!! Спасибо.

Делаем демонтаж и погрузку станка – бесплатно!
Организуем грузоперевозку, оплата в одну сторону.

Варианты перевозки:

догруз, рядом с вашим оборудованием будет ехать чужой груз, вариант дешевле.

цельный груз, едет только ваш груз – дороже.

Наши уникальные предложения:

1. Вы можете не присутствовать при осмотре оборудования!!! Осмотр оборудования в онлайн режиме, не выходя из офиса, черезSkype или Viber.

2. Вы можете не присутствовать при демонтаже и погрузке – мы делаем фото/видео погрузки:

Демонтаж и погрузку делаем по Вашим требованиям.

Первые фото при демонтаже;

Вторые фото станка и комплектующие, когда на машине уже находиться груз.

А также, фото документов водителя и номера автомобиля!

Все фото Вы получаете сразу на электронную почту, Skype или Viber.

Будем рады долгому сотрудничеству!!!

У вас есть такое же оборудование на продажу?

Начните продавать прямо сейчас!

Оставьте заявку.

Технические характеристики:

Станки 2620А предназначены для обработки отверстий с точным расположением осей, размеры между которыми заданны в прямоугольной системе координат

Диаметр шпинделя мм. 90
Внутренний конус шпинделя Морзе №5

Размеры рабочей поверхности стола:

– длина мм. 1130
– ширина мм. 944

Наибольшие перемещения: мм.

– бабки 1000
– шпинделя 710
– стола поперек/вдоль 1000/1090
– суппорта планшайбы (радиально) 170

Скорость вращения шпинделя об/мин 12,5-1000
Количество скоростей вращения шпинделя 22
Скорость вращения планшайбы об/мин 8-200
Количество скоростей вращения планшайбы 15
Наибольший крутящий момент на шпинделе 308
Наибольший крутящий момент на планшайбе 467
Диапазон подачи стола вдоль/поперек мм. 1,4-1110
Диапазон подачи шпинделя мм. 2,2-1760
Диапазон подачи радиального суппорта мм. 0,88-700

Наибольшее усиление подачи: кг.

– шпинделя 1500
– бабки стола вдоль и поперек 2000
– суппорта 700

Наибольший рекомендуемый диаметр растачиваемого отверстия: мм.

– шпинделем 320
– суппортом 600

Наибольший рекомендуемый диаметр обтачиваемого торца суппортом мм. 530

Нарезаемые резьбы:

– метрические(шаг) мм. 1-10
– дюймовые число ниток на 1″ 4-20

Мощность главного двигателя КВт 10
Максимальный вес обрабатываемого изделия кг. 2000

Габаритные размеры станка: мм.

– длина 5700
– ширина 300
– высота 300

Масса станка кг. 12 500

Паспорт на станок 2620, 2620А, 2622, 2622А горизонтально-расточн

Горизонтально-расточной станок 2620, 2А620, 2620А, 2620В, 2620Г — достаточно распространённая модель горизонтально-расточного станка, позволяющая производить растачивание корпусных деталей больших и средних размеров. Станок экспортировался во многие страны мира. Горизонтально-расточные станки 2620, 2А620, 2620А, 2620В, 2620Г зарекомендовали себя как надёжные и неприхотливые, не требующие повышенного внимания.

Назначение

Горизонтально-расточной станок 2620, 2А620, 2620А, 2620В, 2620Г предназначен для комплексной механической обработки корпусных деталей массой до 3 тонн. Станки оснащены выдвижным шпинделем диаметром 90 мм со встроенной планшайбой и обладают повышенной жесткостью шпиндельной системы.

Варианты исполнения

модель 2А620Ф1 – станки с устройством цифровой индикации
модель 2А620В – станки с задней стойкой
модель 2А620Г – станки без задней стойки

Технические характеристики	Параметры
Диаметр выдвижного шпинделя, мм	90
Мощность главного привода, кВт	8.5
Скорость вращения шпинделя, мин-1	10 — 1 600
Скорость вращения планшайбы, мин-1	6,3 — 160
Наибольший момент на выдвижном шпинделе, Нм	3 000
Диаметр планшайбы, мм	630
Размеры поворотного стола, мм	1 250 х 1 120
Число частот вращения шпинделя	23
Число частот вращения планшайбы	15
Наибольший момент на планшайбе, Нм	2 500
Исполнение конуса шпинделя	Морзе 5
Перемещение стола поперечное (Х), мм	1 000
Перемещение шпиндельной бабки вертикальное (Y), мм	1 000
Перемещение стола продольное (Z), мм	1 200
Перемещение шпинделя продольное (W), мм	710
Перемещение суппорта планшайбы (U), мм	170
Усилие подачи шпиндельной бабки, Н	20 000
Усилие подачи шпинделя, Н	15 000
Усилие подачи стола, Н	20 000
Поворотный стол — вращение (В), град	360
Пределы подач шпиндельной бабки и стола, мм/мин	1,25 — 1 250
Пределы подач радиального суппорта, мм/мин	0,8 — 800
Грузоподъёмность стола, кг	3 000
Рабочие подачи по линейным осям, мм/мин	2 — 2 000
Дискретность задания перемещений, мм	0,001
Класс точности согласно ГОСТ2110	Нормальный
Габаритные размеры в стандартном исполнении (L x B x H), мм	6 790 x 4 880 x 3 100
Общая масса станка, кг	16 000

Дополнительные опции

вспомогательный инструмент (оправки, державки, расточные головки и пр. )
навесные инструментальные головки (угловая фрезерная головка, удлинитель и пр.)
задняя стойка
навесная поддержка шпинделя
угольники
навесная планшайба
измерительные головки Renishaw
прибор для настройки инструмента вне станка
СОЖ поливом+лотковая система сбора СОЖ («корыто»)
транспортер стружки
защита оператора (экран, защищающий оператора от брызг СОЖ)
дозированая система смазки (маслосберегающая)

Горизонтально-расточной станок 2620, 2А620, 2620А, 2620В, 2620Г сегодня

Горизонтально-расточной станок 2620, 2А620, 2620А, 2620В, 2620Г выпускал «Станкостроительный завод Свердлов» в городе Санкт-Петербург. На сегодняшний день завод прекратил своё существование. Вместе с тем мы можем предложить вам аналоги этих станков производства Европы. Современные аналоги станка 2620, 2А620, 2620А, 2620В, 2620Г значительно превосходят эту модель по возможностям, скорости и точности обработки заготовок.

Современные аналоги

В нашем каталоге представлены горизонтально-расточные станки RETOS производства Чехии. Обладая современной конструкцией, лучшими комплектующими, собственными разработками и уникальными know-how, горизонтально-расточные станки RETOS являются одним из лучших предложений на Европейском рынке. Около 95% продукции завода экспортируется во многие страны мира c развитой промышленностью. Это говорит о бескомпромиссном качестве и высочайшем уровне производимых станков.

Аналоги

Горизонтально-расточной станок W100 A (универсальный)
Горизонтально-расточной станок W100B CNC (с ЧПУ)
Горизонтально-расточной станок WHP10 CNC (с ЧПУ и подвижной колонной)

Готовые проекты по ремонту и модернизации станков:

ООО Ивстанкопром осуществляет ремонт металлорежущих станков и модернизацию различного вида металлорежущего оборудования. Данные виды работ позволяют дать вторую жизнь станкам. В процессе восстановления оборудования выполняется полная разборка станка с заменой всех изношенных деталей и узлов (в том числе установка новых шпиндельных устройств), шлифовка направляющих, замена устаревших приводов и систем ЧПУ на современные отечественные или зарубежные, установка нового гидро- и пневмооборудования, доведение технических характеристик станков до паспортных данных, пуско-наладка и приемо-сдаточные испытания.

Мы обеспечиваем диагностирование и экспертное обследование парка станков, с подготовкой ведомостей дефектов для обоснования объема требуемого ремонта с учетом технического состояния и наработки. Каждый станок проходит свой цикл восстановления в соответствии с индивидуальным техническим заданием.

Мы также производим ремонт металлорежущих станков с использованием обменного фонда. Это позволяет Заказчику не нарушать производственный цикл и использовать свое оборудование до момента его замены.

Конструкторское подразделение обладает большим архивом ранее реализованных проектов по ремонту и модернизации. Это позволяет сэкономить время на технологическую подготовку производства и повысить качество выполняемых работ за счет применения проверенных комплектующих изделий и конструкторских решений.

Обрабатывающие центры:

ИР500ПМФ4, ИР800ПМФ4, ИС500ПМФ4, ИС800ПМФ4, ИР320ПМФ4:

Установка СЧПУ и приводов SIEMENS, FANUC, NC110
Ремонт гидравлики и системы смазки
Полный капитальный ремонт механической части

Подробнее >>>

Тяжелые и уникальные станки:

ИР1600МФ4:

Установка СЧПУ и приводов SIEMENS, FANUC
Ремонт гидравлики и системы смазки
Ремонт шпиндельной бабки и расточного шпинделя
Полный капитальный ремонт механической части с установкой импортных комплектующих

подробнее >>>

W160 (Skoda):

Установка СЧПУ и приводов SIEMENS, FANUC
Ремонт гидравлики и системы смазки
Ремонт шпиндельной бабки и расточного шпинделя
Полный капитальный ремонт механической части с установкой импортных комплектующих

W200 (Skoda):

Установка СЧПУ и приводов SIEMENS, FANUC
Ремонт гидравлики и системы смазки
Ремонт шпиндельной бабки и расточного шпинделя
Полный капитальный ремонт механической части с установкой импортных комплектующих

Горизонтально-расточные станки:

2636, 2637, 2А636, 2А637:

Установка новых УЦИ и приводов
Модернизация с установкой системы ЧПУ
Полный капитальный ремонт механической части

подробнее >>>

2620, 2622, 2А620, 2А622:

Установка новых УЦИ и приводов
Модернизация с установкой системы ЧПУ
Полный капитальный ремонт механической части

подробнее >>>

W100, WHN110 (TOS Varnsdorf):

Установка новых УЦИ и приводов
Установка новых отсчетных устройств
Ремонт системы смазки
Полный капитальный ремонт механической части с заменой изношенных деталей и узлов

подробнее >>>

Токарные станки:

16К20, 16А20:

Замена и восстановление изношенных деталей и узлов
Ремонт системы смазки, охлаждения и электрики
Шлифование или шабрение всех направляющих плоскостей
Установка новых приводов (Siemens, Omron)
Установка системы ЧПУ (NC210, Sinumerik 802D)
Установка дополнительных патронов, автоматических головок

1М63:

Замена и восстановление изношенных деталей и узлов
Шлифование или шабрение всех направляющих плоскостей
Ремонт коробки подач и коробки скоростей с заменой подшипников
Ремонт задней бабки с заменой пиноли и винтовой пары
Ремонт шпиндельной бабки с заменой шпиндельных подшипников
Замена электрооборудования

Карусельные станки:

1512, 1516:

Шлифовка направляющих
Ремонт коробки скоростей и коробки подач
Ремонт осевых редукторов
Ремонт ползуна и поперечины
Монтаж новой системы смазки
Замена приводов и двигателей
Установка новой системы индикации

1525:

Шлифовка направляющих
Ремонт суппортов
Ремонт поперечины и механизма зажима
Ремонт планшайбы с заменой центрального подшипника
Ремонт коробки скоростей и коробки подач
Модернизация гидравлики и системы смазки
Замена приводов и двигателей
Установка новой системы индикации или ЧПУ

Фрезерные станки:

6Р13, 6Т13, 6Р82, ВМ127, FSS450:

Шлифовка направляющих
Ремонт коробки скоростей с заменой подшипников
Ремонт консоли с коробкой подач
Ремонт вертикального шпинделя
Ремонт стола, направляющих поперечной и продольной подачи
Ремонт системы смазки
Полная замена электрооборудования

Новости компании (все)

Станки для металлообработки

Станок предназначен TPX6111B (аналог 2620) предназначен для обработки корпусных деталей массой до 2500 кг, имеющих точные отверстия, связанные точными межосевыми расстояниями.

Класс точности-Н. Горизонтально-расточный станок TPX6111B имеет выдвижной шпиндель диаметром 110 мм, конус Морзе 6 и встроенную планшайбу с радиальным суппортом, расширяющую технологические возможности при обработке отверстий больших диаметров. Механические перемещения, одновременное действие которых недопустимо, заблокированы относительно друг друга. Передняя бабка и механизм подачи оснащены предохранительными муфтами. В стандартной комплектации на станке установлено УЦИ на две координаты и стол

Станок TPX6111B (2620), подходит для таких операций как сверление, цекование, растачивание, развертывание, зенкование, нарезание резьбы, фрезерование и пр. Горизонтально-фрезерный и расточный станок типа ТРХ619В, ТРХ6111В, ТРХ6111В/2, ТРХ6111В/3 снабжен фиксированной разметочной плитой, на которой могут быть полностью поданы салазки радиального суппорта, что позволяет станку совершать сверление отверстия большого диаметра, нарезание наружной резьбы, токарную обработку торца, растачивание кольцевых каналов и пр. Станок TPX6111B(аналог 2620) может быть снабжен вертикальной фрезерной головкой и эксплуатироваться для завершения обработки изделия с пяти сторон с одной установки. Основные части станка такие как станина, передняя стойка и направляющие нижних салазок все прошли закаливание путем электроконтактного нагревания и самоохлаждения поверхности, что обеспечивает высокую жесткость направляющих и увеличивает срок службы станка. Основные детали станка- верхние и нижние салазки снабжены направляющими с пастообразным связывающим.

Технические характеристики горизонтально-расточного станка TPX6111B


Конус шпинделя	Морзе 6
Количество скоростей шпинделя	22
Пределы частот вращения шпинделя, об/мин	8-1000
Наибольший крутящий момент шпинделя, Н/м	1125
Максимальный крутящий момент головки, Н/м	1960
Встроенная планшайба
Рабочий ход планшайбы, мм	180
Рабочая поверхность стола, мм	1100х960
Максимальная допустимая нагрузка на стол, кг	2500
Наибольшие рабочие перемещения
Х-стол (поперечно), мм	900
Y-шпиндельная бабка (вертикально), мм	900
Z-стол (продольно), мм	1000
W-выдвижной шпиндель, мм	600
В-поворотный стол, град	360
Пределы подач шпинделя, передней бабки и подач стола за оборот шпинделя, мм/об	0,04-6 / 0,01-1,88
Система управления
Количество управляемых координат	4
Дискретность задания перемещения, мм	0,01
Электрооборудование
Мощность главного двигателя, кВт	7,5
Нормы точности
Осевое /радиальное биение шпинделя, мкм	12/16
Точность позиционирования стола через 90 град. ул. с.	6
Габариты и масса
Габаритные размеры станка (LxWxH), мм	4910х2454х2750
Общая масса станка, кг	11500

Стандартная комплектация: — поворотный стол — встроенная планшайба — современная УЦИ на две координаты и стол.

Горизонтально-расточной станок 2620ВФ-1

В рамках реализации государственного контракта наша организация выполнила работы по капитальному ремонту и модернизации … в соответсвии с современными требованиями к организации ответственного производства. По результатам приемки станок признан полностью соответствующим всем требованиям заказчика. Станок собран под управлением контроллера Omron с применением приводов Yaskawa, что обеспечит станку возможность долгосрочной эксплуатации при постоянном сохранении точностных характеристик оборудования и удобства работы оператора.

Данный станок предназначен для комплексной обработки сложных корпусных деталей из черных и цветных металлов. Ручное управление, система отсчета — линейка с нониусами, регулирование главного привода, ступенчатое. Диаметр шпинделя 90 мм, габариты стола — 1120×1250 мм.

На станке производится сверление, зенкерование, развертывание отверстий, растачивание отверстий консольными и двухопорными оправками, фрезерование плоскостей (в том числе по прямоугольному контуру), нарезание резьб, обтачивание торцов и цилиндрических поверхностей с помощью радиального суппорта планшайбы.

Станок оснащен автоматической измерительной системой — преднабор и цифровая индикация координат.

Технические характеристики
Характеристика	Значение
Диаметр шпинделя	90 мм
Продольное перемещение шпинделя	710 мм
Частота вращения шпинделя	12,5/1 600 об/мин
Крутящий момент шпинделя	3 000 Нм
Диаметр планшайбы	630 мм
Размеры поворотного стола	3 000 мм
Частота вращения планшайбы	8/200 об/мин
Грузоподъемность поворотного стола	3 000 кг
Крутящий момент планшайбы	2 500 Нм
Вертикальное перемещение бабки	1000 мм
Усилие подачи шпиндельной бабки	20 000 Н
Усилие подачи шпинделя	15 000 Н
Усилие подачи стола	20 000 Н
Рабочие подачи бабки	1,4/1 110 мм/мин
Рабочие подачи шпинделя	2,2/1 760 мм/мин
Рабочие подачи стола	1,4/1 110 мм/мин
Ускоренные подачи бабки	2 500 мм/мин
Ускоренные подачи шпинделя	3 000 мм/мин
Ускоренные подачи стола	2 000 мм/мин
Число Т-образных пазов стола	7 шт
Тип тиристорного преобразователя	ЭПУ-1
Мощность главного привода	8,5/10 кВт
Частота вращения привода	1 450/2 880 об/мин
Габаритные размеры станка	5 300х3 400х1 000 мм
Масса станка	1110. .13200

Расточные станки с горизонтальным столом – Расточные станки

Станок для сверления отверстий в горизонтальном направлении. Станок настольного типа.

Запросить предложение по всем брендам

См. также:Новые в наличии (9)Бывшие в употреблении (259)Новые в наличии (9)Бывшие в употреблении (259)На аукционе (2) Расточные станки с горизонтальным столом

BRAGONZI 63 MM

Сравнение

ABL Stice Tools ABL-MT-6070

Сравнение

KAMLA 65MM

HMT AF7

Compare

B-855BIPT-2

Compare

B-855BART-2

KAMLA 80MM

Compare

BRAGONZI CREUSA 80

Compare

DEFUM WFB80

Compare

EEGW ELITE 80MM
Compare
NEW BHARAT BFT-80
Compare
DEFUM WFB80A
Compare
KUNMING T68
Compare
KMTC TX619T
Compare
TITAN AFD85
Compare
AMCO TX68
Compare
FORTUNE PACIFIC TB85 KM850 DRO
1. Горизонтально-расточной фрезерный станок TB85 KM850 DRO имеет настольную компоновку, с установленной на станине колонной и боковой шпиндельной головкой; направляющая нижнего седла имеет поперечную структуру. 2. Х и…
Compare
U’CHINE UBM-8514
Compare
U’CHINE UBM-8516
Compare
U’CHINE UBM-8520
Compare
VULMAC BM685
Сравните
Cincinnati Gilbert 312
Сравнение
Cincinnati Gilbert T
Meuser M76-BFS
Compare
KMTC T619A/1
KMTC T619A/1
KMTC T619A/1
9
.0016
Compare
DMTG TPX619
Compare
HMT AZ9
Compare
AMCO TX619T
Compare
DARJE Alesadora Universal
Compare
FORTUNE PACIFIC KIMI A1 CNC
1. KiMi Передняя бабка горизонтально-расточного и фрезерного станка с ЧПУ A1 состоит из компонента шпинделя, коробки передач, системы распределения подачи шпинделя и салазок торцевой головки. Система шпинделя принимает обращенную к нему …
Сравнить
FORTUNE PACIFIC TB90 KM850 DRO
1. Горизонтально-расточной станок TB90 KM850 DRO имеет настольную компоновку, с установленной на станине колонной и боковой шпиндельной головкой; направляющая нижнего седла имеет поперечную структуру. 2. X an…
Compare
IVANOVO 2620A
Compare
SMTCL AH90
Compare
VULMAC BM690
Compare
VULMAC TPX619
Compare
VULMAC TX619
Compare
YUNNAN CY TX619T
Compare
FERMAT WFC 10
The WFC 10 is a continuously controlled cross-type or moving saddle machine of modern конструкция, идеально подходящая для мощной и комплексной обработки заготовок весом до 5 тонн | 11023 фунта.
• Диаметр шпинделя…
Сравнить
FERMAT WFT 11
Горизонтально-расточной станок со столом среднего размера с продольно перемещаемым основанием стойки для оси Z и столом, перемещаемым в поперечном направлении, для эффективной обработки заготовок. до 10 тонн |…
Compare
CASTEL 2
Compare
KAMLA 100MM
Compare
KMTC TH61140
Compare
NEWMAX NHB
Compare
EEGW ELITE 100MM
Compare
FEMCO BMC-250T
Сравнить
FORTUNE PACIFIC TB100 KM1700 CNC
1. Четыре оси одновременно управляются SIEMENS 840D sl. 2. ЧПУ TB100 KM1700 имеет настольную компоновку, фиксированная колонка, шпиндельная головка свисает в сторону. 3. Шпиндель имеет конструкцию «коробка в коробке», что . ..
Compare
HMT HMT 100
Compare
NAMSUN NSB-100
Compare
TITAN AFD100
Compare
Country of Origin
China193
Taiwan105
Czech Republic56
United States55
Japan50
Италия25
Республика Корея24
Германия23
Индия23
Бразилия7
Румыния7
Польша6
Испания4
Canada3
Russian Federation3
Argentina1
Country of Origin
China (193)
Taiwan (105)
Czech Republic (56)
United States (55)
Japan (50)
Italy (25)
Республика Корея (24)
Германия (23)
Индия (23)
Бразилия (7)
Подробнее…
Аргентина (1)
Бразилия (7 Канада)
3
3 3)
Китай (193)
Чехия (56)
Германия (23)
Индия (23)
Италия (25)
Япония (50)
Республика Корея (24)
Польша (6)
3 7)
Russian Federation (3)
Spain (4)
Taiwan (105)
United States (55)
Brand
U’CHINE44
FORTUNE PACIFIC40
ACCUT32
VULMAC30
ТОС ВАРНСДОРФ23
КУРАКИ19
SMTCL19
TOS19
FEMCO14
HNK14
CINCINNATI GILBERT13
NOMURA13
YAMA SEIKI13
TOSHIBA11
BURKHARDT+WEBER10
KMTC10
AMCO9
AMERA SEIKI9
DOOSAN9
GIDDINGS & LEWIS9
KAAST MACHINE TOOLS9
PAMA9
MICROCUT8
SKODA8
SERI7
SHENG HONG7
TITAN7
UNION CHEMNITZ7
ACRA6
CLARK MACHINE TOOL6
DEFUM6
DMTG6
FERMAT6
GUOSHENG6
KNUTH6
SUMMIT6
FULLTONTECH5
HMT5
MIGHTY VIPER5
YYHF5
ALESA MONTI4
EEGW4
IKEGAI4
KAMLA4
BHARAT3
FRYER3
HURCO3
IVANOVO3
LAZZATI3
0 MAXCUT0272 SNK NISSIN3
TRAVIS3
ABL MACHINE TOOLS2
AWEA2
BRAGONZI2
CASTEL2
CHEVALIER2
CHINA XIANGYU2
J-TECh3
MEUSER2
NEWLAND2
PARPAS2
PRECITEC2
SANCO2
SCHIESS2
TTMC2
WELE2
ЮННАНЬ CY2
ATLASMAQ1
COLGAR1
DARJE1
FEELER1
5
F0275
J & W1
JAY KAY1
KUNMING1
L&W1
MANDELLI1
MANFORD1
MILLTRONICS1
MODERN1
NAMSUN1
NEW BHARAT1
NEWMAX1
ROTTLER MASCHINENBAU1
RUI FENG1
SCHARMANN1
SHANGHAI SIGMA1
SORALUCE1
TAIZHOU HIGHTECh2
WUHU1
Бренд
U’CHINE (44)
FORTUNE PACIFIC (40)
ACCUT (32)
VULMAC (30)
TOS VARNSDORF (23)
KURAKI (19)
SMTCL (19)
TOS (19)
FEMCO (14)
HNK (14)
Подробнее…
С элементов ABL (2)
Accut (32)
ACRA (6)
ALESA MONTI (4)
AMCO (9)
Amera Seiki (9)
Atlasmaq (1)
AWEA (2)
BHARAT (3)
BRAGONZI (2)
BURKHARDT+WEBER (10)
Castel (2)
Chevalier (2)
Китай Сяньгю (2)
Cincinnati Gilbert (13)
Clarc 6)
DMTG (6)
DOOSAN (9)
EEGW (4)
Знаком (1)
Femco (14)
Fermat (6)
Fortune Pacific (40)
Fpt (1) )
ФРАЙЕР (3)
FULLTONTECH (5)
GIDDINGS & LEWIS (9)
GUOSHENG (6)
HMT (5)
HNK (14)
HURCO (3)
IKEGAI (4)
IVANOVO (3)
9 W
2 JTECH (2)
Jay Kay (1)
Каасты L&W (1)
LAZZATI (3)
MANDELLI (1)
MANFORD (1)
MAXCUT (3)
Meuser (2)
Миккут (8)
Mighty Viper (5)
Milltronics (1)
Modern (1)
Namsun (1)
New Bharat (1)
Newland (2).
Newmax (1)
Nomura (13)
Pama (9)
Parpas (2)
Precitec (2)
Rottler Maschinenbau (1)
Rui Feng (1)
Sanco (2)
SCHARMANN (1)
SCHIESS (2)
SERI (7)
SHANGHAI SIGMA (1)
Sheng Hong (7)
Skoda (8)
SMTCL (19)
SNK Nissin (3)
SORALUCE (1)
Summit (6)
Taizhou Hightech (1)
Titan (7)
TOS (19)
TOS Varnsdorf (23)
Toshiba (11)
Travis (3)
TTMC (2)
U’Chine (44)
Union Chemnitz (7)
VulmacaC ulmacac. (30)
WELE (2)
WUHU (1)
YAMA SEIKI (13)
YUNNAN CY (2)
YYHF (5)
Control
CNC347
Manual238
Control
CNC (347)
Manual (238)
63.5 mm & Under (3)
75 mm – 80 мм (8)
82,5 мм – 90 мм (27)
99,06 мм – 101,6 мм (34)
104,6 мм – 112 мм (175)
114,3 мм – 15 9,9 мм 25 27,9 мм (27) 131,8 мм (193)
134,6 мм – 140 мм (9)
1490,6 мм – 152,4 мм (30)
154,9 мм и выше (46)
Размер шпинделя Размер шпинделя
63,5 мм и менее (3)
75 мм – 80 мм (8)
80,5 мм ( 27)
99,06 мм – 101,6 мм (34)
104,6 мм – 112 мм (175)
114,3 мм – 119,9 мм (13)
124,5 мм – 131,8 мм (193)
7727727272727727727727727727727272727272727272727272727272727272727272727272727272727272727272727272727272727272727272727272727272727277 – 134,5 мм. 9)
149,6 мм – 152,4 мм (30)
154,9 мм и выше (46)
1050 мм и ниже (52)
1092,2 мм – 1422 мм (48)
1496,1 мм – 1800 мм (83)
1828,8 мм – 2200 мм (114)
2388 мм – 2540 мм (34)
2388 мм – 2540 мм (34)
2388 мм.
2997 мм – 3225 мм (68)
3479,8 мм – 3657,6 мм (20)
3785 мм и выше (90)
X-Horiz Tvl столаX-Horiz Tvl 5 мм и 5 мм 5 707,6 стола
902 )
1092,2 мм – 1422 мм (48)
1496,1 мм – 1800 мм (83)
1828,8 мм – 2200 мм (114)
2388 мм – 2540 мм (34)
2591 мм – 2800 мм (7)
2997 мм – 3225 мм (68)
3479,8 мм – 3657,6 мм (20) 702725
5 3479,8 мм – 3657,6 мм (20) 702725
120 мм (1)
399,4 мм – 550 мм (3)
750 мм – 1100 мм (91)
1118 мм – 1450 мм (75)
777714 мм.
1899,9 мм – 2200 мм (101)
2286 мм – 2601 мм (62)
2971,8 мм (1)
3000 мм – 3200 мм (26)
3498 мм и выше (23)
Y-Vert Tvl головки Y-Vert Tvl головки
120 мм (1)
399,4 мм – 550 мм (3)
750 мм – 1109 мм (29)
1118 мм – 1450 мм (75)
1490 мм – 1828,8 мм (118)
1899,9 мм – 2200 мм (101)
2286 мм – 2601 мм (62)
92727272 2286 мм – 2601 мм (62)727272727272727272727272727272727272727272727272727272727272727272727272727272727272727277 2971. – 3200 мм (26)
3498 мм и выше (23)
Марка
Размер шпинделя
X-Horiz Tvl стола
Y-Vert Tvl головки
3-осевой обрабатывающий центр – MP-2620(U) – Станок Shibaura
Добавить в избранное
Сравните этот продукт
3 90 Сайт Shibaura Machine для получения дополнительной информации
Характеристики
Количество осей
3-осевой, 4-осевой
Ориентация шпинделя
вертикальная
Структура 9-колонная мостовая 9-0931n мостовая0929 Количество шпинделей
2-шпиндельный
Количество инструментальных станций
60 инструментов
Другие характеристики
высокоскоростной, жесткий, высокопроизводительный, высокоточный )
Y Travel
3 400 мм (134 дюйма)
Z Travel
800 мм (31 дюйм)
Скорость ротации
M.
Мин. : 40 об/мин (251 рад.мин-1)
Power
22 кВт, 26,5 кВт (29,91 л.) /min (26 in/s)
Table load capacity
10,000 kg, 22,000 kg (22,046 lb)
Repeatability
0.003 mm (0 in)
Weight
55,000 kg (121,254 фунт)
Общая длина
7,515 mm (295.9 in)
Overall width
8,705 mm (342.7 in)
Overall height
6,600 mm (259.8 in)
Description
SHIBAURA’S ADVANCED TECHNOLOGIES have been focused на нашей многоцелевой машине мостового типа. Основные характеристики Интегральная функция Обрабатывающий центр, вертикальный токарный центр и 5-осевой станок при выборе дополнительной головки шпинделя. Общая конструкция этой машины является неотъемлемой частью обработки широкого спектра деталей машин. Высокая скорость, высокая жесткость и высокая точность «Все линейные оси X, Y и Z спроектированы с двойным приводным механизмом для достижения высокой жесткости и высокой точности.
Это свойство обеспечивает быстрое движение машины даже со скоростью 40 м/мин в режиме быстрой подачи и 20 м/мин в режиме режущей подачи». Особенности машины Конфигурация оси Стандартный станок имеет 4 оси, которые состоят из трех (3) линейных осей X, Y и Z и одной (1) поворотной оси C. 4-осевая головка (дополнительный аксессуар) для 5-осевой обработки. Ось W представляет собой поперечину, которая может располагаться в 5 положениях с шагом 250 мм. Производительность Несколько видов навесного оборудования делают машину универсальной. Snout 240 можно использовать для растачивания и токарной обработки, как показано на рис. 1 и 2. Угловую головку можно использовать для обработки боковой стороны заготовки, как показано на рис. 3. Показана 4-осевая головка для обработки любой наклонной поверхности. Доступность Чип крышка с потолком Крышка для чипов с потолочным кожухом является стандартным аксессуаром, а L-образная дверца с потолком дополняет эргономичный дизайн, обеспечивая легкий доступ к пространству вокруг стола.
