W100A | RETOS

Диаметр шпинделя	100	мм
Коническая полость	50	ISO
Обороты шпинделя	1120	об / мин
Поперечная перест. стола (X)	1600	мм
Перестановка шп. головки (Y)	1120	мм
Продольная перест. стола (Z)	810 / 1250 / 1750	мм
Выдвиг шпинделя (W)	900	мм
Крепежнaя поверхность стола	макс. 1500 x 1500	мм x мм
Грузоподъёмность стола	макс. 3000	кг

ПОЛНЫЕ ПАРАМЕТРЫ
Диаметр рабочего шпинделя 100 мм
Коническая полость рабочего шпинделя 50 ISO
Диапазон оборотов рабочего шпинделя – 23 ступеней 7,1 – 1120 об / мин
Мощность основного двигателя 11 кВт
Обороты основного двигателя 1460 об / мин
Максимальный крутящий момент на шпинделе – Nmin 3350 Нм
Максимальный крутящий момент на шпинделе – Nmax 78,5 Нм
X… Поперечная перестановка стола 1600 мм
Z… продольная перестановка стола – короткая станина (без опоры борштанг) 810 мм
Z… продольная перестановка стола – длинная станина (с/без опоры борштанг) 1250 мм
Z… продольная перестановка стола – длинная станина (с/без опоры борштанг) 1750 мм
Y… вертикальная перестановка шпиндельной головки – стол 1250 x 1250 1120 мм
Y… вертикальная перестановка шпиндельной головки – стол 1500 x 1500 1100 мм
W…выдвижение рабочего шпинделя 900 мм
Размеры крепежной поверхности рабочего стола 1250 x 1250 мм x мм
1500 x 1500 мм x мм
“Размер зажимных “”T”” пазов” * 22 H8 мм
Грузоподъёмность стола – 1250 x 1250 3000 кг
Грузоподъёмность стола – 1500 x 1500 2500 кг
Диаметр/глубина центрового отверстия крепеж. поверхности стола 180H6 / 10 мм
Рабочая подача…X, Y, Z, W, U – 18 ступеней 18 – 900 мм / мин
Рабочая подача…X, Y, Z, W, U – 32 ступеней 0,02 – 12 мм / об
Резьбонарезные подачи…X, Y, Z, W, U – метрические – 18 ступеней 0,25 – 12 мм / об
Резьбонарезные подачи…X, Y, Z, W, U – дюймовые – 18 ступеней 120 – 2,5 “ход / 1″””
Ускоренная подача…X, Y, Z, W, U 2800 мм / мин
Ускоренная подача вращения стола…B 1 об / мин
Общая установленная входная мощность станка 15 кВА
Стандартное цветное исполнение станка и принадлежностей белое 9010 / зеленное 6018 RAL
Стандартное цветное исполнение забора черное 9011 / желтое 1018 RAL
Общая масса станка 14000 кг
Застроенная площадка вклучае CE – ориентировочный – стандарт 5000 x 7500 мм / мм
“* у станков после капитального ремонта размер зажимных “”Т”” пазов 23/24 мм”
Параметры планшайбы
Диаметр планшайбы 600 мм
Диаметр/глубина центрального отверстия планшайбы 280H6 / 8 мм
U. .. выдвижение резцовой каретки планшайбы 210 мм
Максимальный диаметр торцовой обработки 900 мм
Диапазон оборотов планшайбы – 16 ступеней 7,1 – 224 об / мин
Перечень поддерживанных стандартов крепежного хвостовика / наконечника (HUN)
Хвостовик Стандарт Наконечник
Длинный конус – метрический ČSN 220432 4100744
Длинный конус – метрический DIN 2080 4100744
Длинный конус – дюймовый NMTB 50 4100988
Короткий конус – метрический ČSN 220434 4100793
Короткий конус – метрический DIN 69871 4100793
Короткий конус – метрический MAS BT 403-1982 4100793
Короткий конус – дюймовый CAT ANSI / ASME B5. 50-1985 4100917
техническая спецификация
(техническая спецификация в07.02, tab в07.04)
W100A является последним исполнением удачной серии станков h200, h200A, W100, W100A. Это был последний станок классической концепции поставляемый фирмой TOS Varnsdorf a.s.. В 2005 г. фирма RETOS VARNSDORF s.r.o. приняла производство этого станка и с 01.01.2009 г. стала также исключительным дистрибьютором.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
универсальный ручной горизонтально-расточный станок

жесткая стойка, крестообразный подвижной стол

4 линеарных осей + поворотный стол

выдвижной рабочий шпиндель

планшайба

станок предназначен для штучного и малосерийного производства

подходящий как для черновой, так и для чистовой обработки

цифровое измерение линейных осей и поворота стола с индикацией позиции

по заказу возможно станок оснастить охлаждением инструмента (CHZ), люнетом, направляющим или зажимным фланцом, фрезерным прибором и т. д.

Возможна адаптация исполнения станка к требованиям заказчика.
Стандартное Исполнение станка
Передвижные узлы станка
X – передвижение саней поворотного стола на продольных санях

Z – передвижение продольных саней по станине

Y – вертикальное передвижение шпиндельной бабки по стойке

W – выдвижение шпинделя

U – выдвижение резцовой каретки планшайбы

B – поворот стола

S – вращение рабочего шпинделя и планшайбы

Направляющие групп
на всех линейных осях направляющие плоскости шлифованы, противоположная плоскость подлита пластиком

направляющие плоскости станины и продольных саней облицованы закаленными пластинами

направляющие плоскости стола и планшайбы шаброваны

Смазка
смазочный агрегат HYTOS

смазка центральная, временная / зависима от пройденного пути, управляемая автоматом в электрошкафу

смазывает оси X, Y, Z, W, B – все оси одновременно

ось U смазывается с помощью масленки

Крепление
оси X, Y, Z, W, B – ручное, рычажное

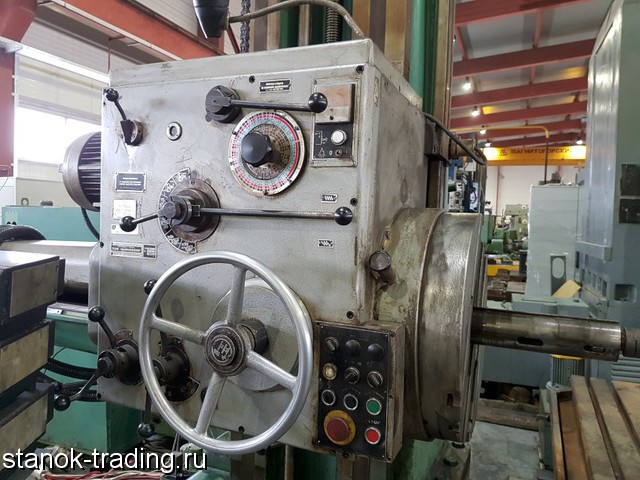

Шпиндельная бабка
выдвижной рабочий шпиндель + планшайба

гидравлический отжим инструмента ISO50 (HUN) – рычажный зажим

гидравлический агрегат HYTOS

асинхронный электродвигатель для привода вращения шпинделя и перемещений всех осей с преобразователем частоты – плавной пуск и останов, защита против перезагрузке, направление вращения

привод шпинделя и перемещений с помощью механической зубчатой передачи

механическое переключение вращения и передвижения

на шпиндельной бабке установлены почти все элементы управления станком

балансировка шпиндельной бабки – цепь и противовес в стойке

Измерение положения
в основном исполнении приспособление для последующей установки системы измерения

Электрическая разводка
оси X, Z, W – цепные электроносители IGUS

ось Y – защитный шланг

Закрытие станка
закрытие части направляющих плоскостей станины между стойкой и продольными санями с помощью телескопического кожуха

Возможные варианты напряжения
50Гц – 3 x 400В, 3 x 415В, 3 x 500В

60Гц – 3 x 220В, 3 x 440В, 3 x 460В, 3 x 480В, 3 x 575В

параметры электрических элементов, указанные в таблице, относятся к варианту 3 x 400В / 50 Гц

Вариантное исполнение
Измерение положения HEIDENHAIN
цифровое оптическое измерение и индикаторное устройство

индикация PT8016 для измерения осей X, Y, Z, W, B

индикация ND7013 для измерения осей X, Y, Z

оси X, Y, Z, W – инкрементальные датчики линейных перемещений

ось B – инкрементальный датчик вращения

оптическое измерение стола 4 x 90° с автоматическим временным выключением

Измерение положения RENISHAW
только для линеарных осей – X, Y, Z, W

инкрементальная магнетическая система измерения LM10

индикация D4M

оптическое измерение стола 4 x 90° с автоматическим временным выключением

CE – действительно для Европейского союза
комплект предохранительных элементов для действующих законоположений и технических норм

подвижное прикрытие обслуживающего персонала у шпиндельной бабки

сплошной ручной маховик-колесо на шпиндельной бабке заменяет первоначальное ободовое колесо

лесенка к шпиндельной бабке

ограждение рабочего пространства станка

Варианты зажима инструмента
зажим инструмента Морзе МК6

моторный зажим инструмента ISO50 (MUN) – с шариковым креплением

Перечень поддерживанных стандартов крепежного хвостовика / наконечника (MUN)
Хвостовик Стандарт Наконечник
Длинный конус – метрический ČSN 220432 4100597
Длинный конус – метрический DIN 2080 4100597
Длинный конус – дюймовый NMTB 50 4100892
Короткий конус – метрический ČSN 220434 4100809
Короткий конус – метрический DIN 69871 4100809
Короткий конус – метрический MAS BT 403-1982 4100809
Короткий конус – дюймовый CAT ANSI / ASME B5. 50-1985 4100913
ПРИНАДЛЕЖНОСТИ
Список основных (стандартно поставляемых) принадлежностей станка
крепежный фланец SP100

держатель DN100

шомпол конусной полости шпинделя VK-ISO50

наконечник для крепления инструмента – 15 штук

анкерный материал KM100

набор инструментов для обслуживания и ухода

базовый комплект запчастей

сопроводительная техническая документация

Список специальных принадлежностей станка
переносной пульт управления PP 100 (необходимо заказать одновременно со станком)

устройство для охлаждения инструментов эмульсией CHZ100

устройство для охлаждения инструментов воздухом CHZ-V

выдувание конуса для инструмента воздухом

направляющая опора шпинделя длинная PVD100-550

зажимная опора шпинделя SP100-500

зажимной фланец до SP100/800 об/мин

фрезерная головка (перпендикулярный) FP40-100

универсальная фрезерная головка UFP40-100

набор сменных колес для нарезки резьбы RZ100

телескопический держатель TD50

расточная головка универсальная VHU-ISO50

крепежный кубик UK500, UK1000, UK1500, UK2000

крепежные угольники UU800, UU950, UU1120, UU1450, UU1620

набор запасных частей для трехлетней эксплуатации

измерительный контактный зонд KT130 HEIDENHAIN

транспортные штанги (в контейнер необходимые)

Список специальных принадлежностей станка – станок с опорой борштанг
опора борштанг LN100

борштанга длинная гладкая VT80-2500-ISO50

борштанга длинная гладкая VT80-3150-ISO50

борштанга длинная гладкая VT100-2500-ISO50

борштанга длинная гладкая VT100-3150-ISO50

втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/80

втулка скольжения для подшипника опоры (люнета) борштанги LLK-150/100

расточные головки с тремя резцами VH80, Vh200

Параметры опоры борштанг
Расстояние между торцом шпинделя и подшипником опоры 2800 мм
Ось подшипника опоры над столом 0 – 1120 мм
Ускоренная подача подшипника 696 мм / мин
Внутренний диаметр подшипника 150 H7 мм
Мошность двигателя опоры 0,55 кВт
Обороты двигателя опоры 2780 об / мин
Milling heads, boring heads
РАСТОЧНЫЕ ГОЛОВКИ NAREX
FP40-100
UFP40-100
Alternative machining
Spindle guiding and clamping
SP100/800
SP100-500
PVD100-550
Boring bar support (steady rest)
VH80, Vh200
VT80, VT100 – ISO50
LLK150
Touch probes
KT130 HEIDENHAIN
Others
Clamping accessories
UK500-UK3000
UU800-UU3000
Вариантное исполнение
ND280 HEIDENHAIN
ND7013 HEIDENHAIN
PT8016 HEIDENHAIN
CHZ100
Телескопическая защита
Форма запроса на станок
Контакты
Менеджер по продаже станков

Pavel Hrabák

tel. : +420 604 294 332
[email protected]
RET100B
HP100A
RET10P
RET10X
ISO 9001
От 14.5.2021 мы сертифицированы фирмой QES Cert s.r.o. по актуальной норме ISO 9001.
This site uses cookies. By continuing to browse our website you are agreeing to how we use cookies.
TOS W100A Горизонтально-расточной станок Б/у оборудование
Описание
Детальная информация
Об этом продавце
Диаметр шпинделя (мм) 100
Конус ISO 50 P.D.B.
Перекрестный ход (X) (мм) 1600
Передняя бабка вертикального перемещения (Y) (мм) 1100
Продольное перемещение (Z) (мм) 1600
Стол (мм) 1250 х 1250
Число оборотов в минуту Шпиндель 7,1 – 1120
кВт 11
Вольт 400В
Циклы 50
3-осевой Fagor D. R.O.
Облицовочная головка 600 мм
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Перемещение по оси X 1600 mm
Перемещение по оси Y 1100 mm
Перемещение по оси Z 1100 mm
Длина стола 1250 mm
Ширина стола 1250 mm
Диаметр шпинделя 100 mm
Макс. скорость шпинделя 1120 rpm
Мощность привода шпинделя 11 kW
Капитальный ремонт нет
——————-
Часы наработки
Часы включения
Состояние в хорошем состоянии
Маркировка CE ———
Статус
Тип клиента Перекупщик
Активный с 2016
Предложения онлайн 180
Последняя активность 20 октября 2022 г.
Описание
Диаметр шпинделя (мм) 100
Конус ISO 50 P.D.B.
Перекрестный ход (X) (мм) 1600
Передняя бабка вертикального перемещения (Y) (мм) 1100
Продольное перемещение (Z) (мм) 1600
Стол (мм) 1250 х 1250
Число оборотов в минуту Шпиндель 7,1 – 1120
кВт 11
Вольт 400В
Циклы 50
3-осевой Fagor D.R.O.
Облицовочная головка 600 мм
Данное описание может быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в данном объявлении носит ориентировочный характер. Exapro рекомендует перед покупкой станка уточнять детали у продавца.
Детальная информация
Перемещение по оси X 1600 mm
Перемещение по оси Y 1100 mm
Перемещение по оси Z 1100 mm
Длина стола 1250 mm
Ширина стола 1250 mm
Диаметр шпинделя 100 mm
Макс. скорость шпинделя 1120 rpm
Мощность привода шпинделя 11 kW
Капитальный ремонт нет
——————-
Часы наработки
Часы включения
Состояние в хорошем состоянии
Маркировка CE ———
Статус
Об этом продавце
Тип клиента Перекупщик
Активный с 2016
Предложения онлайн 180
Последняя активность 20 октября 2022 г.
Паспорт на горизонтально-расточный станок W100A / Расточные станки / Stanok-online.ru
Рубрикатор
Разделы документации
14 апреля 2016г.
Расточные станки
Печать документации: Чехия
Год печати документации: –
Количество папок: 1
Количество страниц, листов: 111
Узнать стоимость документации
Паспорт и документация к данной модели станка находится в нашем архиве, в электронном виде. В комплект документации входит, по разделам, согласно содержания:
Механическая часть
Содержание:
1. Ориентировочные данные станка
Стандартные принадлежности
Специальные принадлежности
2. Технические данные
3. Принцип и техническое описание основных узлов станка
4. Транспортировка станка
Оснастка станка для транспортировки
Установка станка на месте работы
5. Выбор места работы
6. Фундаментный план и установка станка
7. Сборка станка (монтаж)
9. Кинематическая схема станка
Число оборотов
Автоматические подачи
Быстрые подачи
Ручные подачи
10. Возможности обработки на станке
11. Обслуживание станка и уход за ним
Спецификация элементов управления и контроля
Разгонная пластинчатая муфта
Обслуживание шпиндельной бабки и планшайбы
Включение числа оборотов шпинделя и планшайбы
Включение автоматических подач
Включение видов подач
Включение размера подач
Включение подач различных узлов станка
Включение и реверсировка подач
Сменные колёса для нарезания резьбы
Включение быстрых подач
Включение ручных подач
Таблица скоростей резания
Предварительный выбор
Включение предварительным выбором
Уход за механизмом шпиндельной бабки
Обслуживание планшайбы и уход за ней
Стойка
Обслуживание распределительного шкафа и уход за ним
Уход за станиной
Обслуживание салазок и стола и уход за ним
Обслуживание люнета и уход за ним
Крепление инструментов
12. Пробный ход станка и установка
13. Смазка станка
Карта смазки
Сравнительная таблица Чехословацких и зарубежных смазочных материалов
14. Система охлаждения
15. Указания по оформлению заказа на запасные части
Электрооборудование
Общее описание электрооборудования
Монтаж электрооборудования при установке станка на фундаменте
Подключение станка, порядок работ при первом пуске станка, описание управления
Описание работы и наладки электрооборудования
Уход за электрооборудованием
Спецификация применённых электрических приборов
– Схема электрическая 3 08 62 0656
– Схема электрическая 3 08 62 0661
– Схема электрическая 3 08 62 0656
– Схема электрическая 3 08 62 0656
– Схема электрическая 2 08 62 0657
– Схема электрическая 3 08 62 0664
– Схема электрическая 2 08 62 0658
Схемы и чертежи станка:
– Общий вид станка чертёж
– План фундамента чертёж
– Кинематическая схема станка
– Кинематическая схема станка распределительная головка, каретка и стол и люнет
– Передняя панель элементы управления чертёж
– Элементы управления и контроля – общий вид станка чертёж
– Оптическое измерительное устройство для перемещения шпиндельной бабки и стола чертёж
– Пусковая муфта чертёж
– Размещение элементов на панели управления чертёж
– Включение чисел оборотов – отсутствует чертёж
– Включение подач. Подача расточного шпинделя чертёж
– Подача шпиндельной бабки чертёж
– Подача резцовой каретки планшайбы чертёж
– Нарезание резьбы чертёж
– Сменные шестерни для нарезания резьбы чертёж
– Маховичок чертёж
– Включение зубчатых колёс для вращательного движения предварительный выбор чертёж
– Включение зубчатых колёс для движения подач – предварительный выбор чертёж
– Ступенчатые тела – предварительный выбор чертёж
– Поворот ступенчатых тел чертёж
– Посадка шпинделя чертёж
– Рукав – посадка расточного шпинделя чертёж
– Рукав – крепление инструмента с помощью привода от движения чертёж
– Шпонка шпиндельной бабки – ограничение зазора чертёж
– Пластинчатая муфта быстрого перемещения, зубчатая муфта подачи и предохранительная муфта чертёж
– Демонтаж рукояток переключения чертёж
– Планшайба чертёж
– Рукоятка переключения каретки и стола чертёж
– Посадка и установка поворотного стола чертёж
– Смазочный агрегат системы централизованной смазки станка чертёж
– Охлаждающее устройство чертёж
– Переходная втулка чертёж
– Переходная втулка короткая чертёж
– Переходная втулка удлинённая чертёж
– Борштанга чертёж
– Втулка опоры чертёж
– Контр – опора шпинделя чертёж
– Зажимная опора шпинделя чертёж
– Телескопический держатель чертёж
– Сверлильная головка чертёж
– Расточная головка чертёж
– Перекрытие подводящих линий и соединительной проводки чертёж
– Реле вращения Альнико чертёж
Краткое описание станка:
Горизонтально-расточный станок модели W100A предназначен для точного координатного сверления, расточки, фрезерования, поперечной обточки и нарезание резьбы в среднеразмерных деталях весом до 3000 килограммов. Главные узлы станка: шпиндельная бабка, стойка, распределительный шкаф, станина, салазки и стол, опора (люнет), электрооборудование. Станок типа W100A левого исполнения, т.е. шпиндельная бабка находится на левой стороне по отношению к посту обслуживающего работника. Направляющие поверхности станины и продольных салазок облицованы закалёнными планками, прилегающие к ним поверхности в продольных и поперечных салазках изготовлены из специально для этой цели разработанной пластмассы.
Комментарии

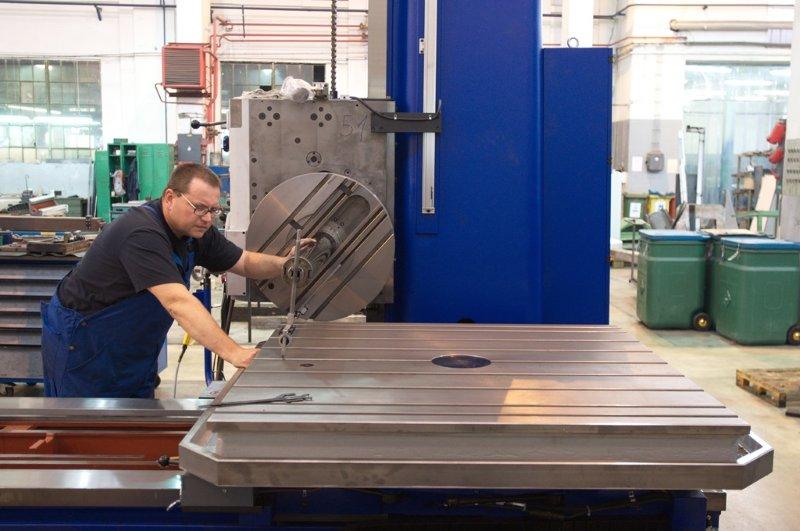

В100А | RETOS

Workspindle diameter 100 mm
Clamping taper 50 ISO
Spindle speed range 1120 rpm
Table transversal travel ( X) 1600 мм
Перемещение передней бабки (Y) 1120 мм
Продольное перемещение стола (Z) 9Макс. 1500 x 1500 мм x мм
Грузоподъемность стола макс. 3000 кг
1 С крышкой оператора4
6
Optics
4
HEIDENHAIN PT8016
10
HEIDENHAIN ND7013
12
RENISHAW
7
Lubrication
5
Packaging / preservation
5
Container packaging
8
Полные параметры
. длинная станина (с/без люнета)69 90X396 , Z, W, U – 32 передачи
Диаметр шпинделя 100 мм
Конус зажимной 50 ISO
Spindle speed range – 23 gears 7,1 – 1120 rpm
Main motor power 11 kW
Main motor speed 1460 об/мин
Максимальный крутящий момент шпинделя – Нмин 3350 Нм
Максимальный крутящий момент шпинделя – Нмакс 9040 Нм 1 0046
x… Поперечное перемещение таблицы 1600 мм
Z… продольное перемещение таблицы – короткий кровать (без устойчивого отдыха) 810 ММ
1250 мм
Z…продольное перемещение стола – длинная станина (с/без люнета) 1750 мм
y … Вертикальное перемещение на подгонки – Таблица 1250 x 1250 1120 мм
Y … Вертикальное перемещение головного ухода – Таблица 1500 x 1500 1100 мм
мм
мм
мм
мм . stroke 900 mm
Table clamping surface 1250 x 1250 mm x mm
1500 x 1500 mm x mm
Width of T-slots * 22 H8 мм
Столовая грузоподъемность – 1250 x 1250 3000 кг
СТАВЛЕНИЯ. глубина 180H6 / 10 мм
Подачи. ..X, Y, Z, W, U – 18 передач 18 – 900 мм/мин
0,02 – 12 мм/об
Резьбовые подачи…X, Y, Z, W, U – метрические – 18 передач 0,25 – 12 мм/об
9
1 Резьбовые подачи…X, Y, Z, W, U – дюймовые – 18 передач 120 – 2,5 “резьба/1″””
Ускоренный ход…X, Y, Z , W, U 2800 мм/мин
Ускоренный ход вращения стола…B 1 об/мин
Общее потребление мощности 15 KVA
Машины и аксессуары.
Вес машины 14000 кг
Общая площадь, включая CE – приблизительно 5000 x 7500 мм x мм
* Ширина T-Slot, переигрывающие машины, обычно составляет 23/24 мм
85
. диаметр / глубина отверстия 280H6 / 8 мм
U…ход салазок инструмента 210 мм
Максимальный диаметр торцовки 900 мм
.
Инструмент хвостовик Стандарт Адаптер
ТОЧКА Хвостовика – Метрика čSN 220432 4100744
LONG SHANK –TTRIC
0.0040 DIN 2080 4100744
Long shank – inch NMTB 50 4100988
Short shank – metric ČSN 220434 4100793
Short shank – metric DIN 69871 4100793
Короткий хвостовик – метрический MAS BT 403-1982 4100793
Короткий хвостовик – дюймовый 4100917
Техническая спецификация
(техническая спецификация v07. 04)
Серия W100A, W.1 h1 h00A, W.1 h2 успешной серии h200, Это была последняя традиционная машина, поставленная материнской компанией TOS Varnsdorf a.s. Компания РЕТОС ВАРНСДОРФ с.р.о. взял на себя производство W100A в 2005 году, а 1 января 2009 года стал единственным дистрибьютором.
Характеристики
Горизонтально-сверлильный станок с ручным управлением
фиксированная колонна, стол с поперечным перемещением
4 линейные оси, поворотный стол
скользящий рабочий шпиндель
торцевая головка с направляющей
Станок предназначен для штучного и мелкосерийного машиностроительного производства
подходит как для черновой, так и для чистовой обработки
вариант оснащения цифровым оптическим измерением с ЦИ, комплектом охлаждения инструмента, люнетом, зажимной / направляющей опорой шпинделя, фрезерной головкой и т. д.
Конструкция машины может быть изменена.
Стандартная версия
X – ход каретки поворотного стола на седле
Z – ход седла на кровати
Y – вертикальный ход шпиндельной бабки на колонне
Вт – ход шпинделя
У – ход суппорта торцевой головки
B – поворот стола
S – вращение рабочего шпинделя и торцевой головки
Групповое сопровождение
Направляющие на всех линейных осях шлифованные, контрнаправляющие с пластмассовыми литьями
Направляющие на станине и седле, усиленные пластинами из закаленной стали
Направляющие поворотного стола и торцевой головки утилизируются
Набор для смазки HYTOS
центральный, питание по времени / в соответствии с пройденным расстоянием от ПЛК в распределительном щите
смазывает оси X, Y, Z, W, B – все сразу
Ось U смазывается пресс-масленками
Зажим
Оси X, Y, Z, W, B – вручную рычагами
скользящий рабочий шпиндель + торцевая головка
гидравлический инструмент для разжима ISO50 (HUN) – рычажный зажим
Гидравлический комплект HYTOS
Асинхронный двигатель для управления скоростью шпинделя и подачи всех осей с преобразователем частоты – разгон и замедление, защита от перегрузки, направление вращения
Скорость шпинделя и подачи в диапазонах скоростей – шестерни
механическое переключение скорости шпинделя и подачи
большинство элементов управления находятся на передней бабке
Балансировка передней бабки – цепь и противовес указаны в столбце
Сенсорная панель на передней бабке
Контроль рабочего состояния станка
отчет о состоянии ошибки
регулировка скорости шпинделя и подачи, шпиндельтач
настройка параметров машины
Конструкция PZI – приспособление для дополнительного монтажа линеек и УЦИ
Оси X, Z, W – цепные энергоносители IGUS
Ось Y – защитная трубка
направляющие станины между колонной и седлом, частично защищенные телескопическим покрытием
50 Гц – 3 х 400 В, 3 х 415 В, 3 х 500 В
60 Гц – 3 х 220 В, 3 х 440 В, 3 х 460 В, 3 х 480 В, 3 х 575 В
параметры электрических частей, приведенные в таблицах, действительны для варианта 3 x 400 В / 50 Гц
Опционально
Измерение положения HEIDENHAIN
цифровое оптическое измерение с DRO
УЦИ PT8016 для измерения осей X, Y, Z, W, B
УЦИ ND7013 для измерения осей X, Y, Z
Оси X, Y, Z, W – инкрементальные датчики линейных перемещений
Ось B – инкрементный датчик угла поворота
4 x 90° оптический табличный считыватель с автоматическим тайм-аутом
Измерение положения RENISHAW
только для линейных осей – X, Y, Z, W
Инкрементальный магнитный энкодер LM10
Д4М ЦИ
4 x 90° оптический табличный считыватель с автоматическим тайм-аутом
CE — действителен только для Европейского Союза
комплексные элементы безопасности в соответствии с действующим законодательством и техническими стандартами
регулируемая крышка привода на передней бабке
оригинальный маховик со спицами заменен новым заполненным
лестница к передней бабке
рабочая зона станка огорожена
Варианты зажима инструмента
зажимной инструмент Morse MK6
Зажим для моторного инструмента ISO50 (MUN) – шаровой зажим
Список поддерживаемых стандартов хвостовиков инструментов / зажимных адаптеров (MUN)
Хвостовик инструмента Стандарт Адаптер
Длинный хвостовик – метрический ЧСН 220432 4100597
Длинный хвостовик – метрический ДИН 2080 4100597
Длинный хвостовик – дюйм НМТБ 50 4100892
Короткий хвостовик – метрический ЧСН 220434 4100809
Короткий хвостовик – метрический ДИН 69871 4100809
Короткий хвостовик – метрический МАС БТ 403-1982 4100809
Короткий хвостовик – дюйм КАТ АНСИ/АСМЭ Б5. 50-1985 4100913
Телескопическая крышка оси X
полное покрытие направляющих оси X
заменяет частичную сдвижную крышку седла
увеличивает компоновку машины
Принадлежности
Стандартно поставляемые принадлежности
Зажимная опора шпинделя SP100-100
Малый держатель инструмента DN100
Щетка для очистки VK-ISO50
зажимные адаптеры – 15 шт.
Анкерный комплект KM
базовый набор инструментов для эксплуатации и обслуживания станка
базовый комплект запчастей
сопроводительная техническая документация
Дополнительные аксессуары
Переносная панель управления PP100
Комплект для охлаждения инструмента CHZ100 эмульсией
Охлаждение инструмента ЧЗ-В воздушным
полость шпинделя продувается воздухом
PVD100-550 направляющая опора шпинделя
Держатель зажима шпинделя SP100-500
SP100-200/800 зажимной суппорт шпинделя до 800 об/мин
Вертикальная фрезерная головка FP40-100
Универсальная фрезерная головка UFP40-100
Комплект сменных шестерен RZ100 для нарезания резьбы
Телескопический держатель инструмента TD50
Расточные головки VHU-ISO50
UK500, UK1000, UK1500, UK2000 зажимной куб
Угловые зажимные пластины UU800, UU950, UU1120, UU1450, UU1620
комплект запчастей на 3 года эксплуатации
Контактный щуп KT130 HEIDENHAIN
транспортировочные планки (необходимы в контейнере)
Дополнительные аксессуары – станок с люнетом
люнет (задняя бабка) LN100
Гладкая расточная оправка VT80-2500-ISO50
Гладкая расточная оправка VT80-3150-ISO50
Гладкая расточная оправка VT100-2500-ISO50
Гладкая расточная оправка VT100-3150-ISO50
Втулка выдвижная ЛЛК-150/80 люнета
Втулка выдвижная ЛЛК-150/100 люнета
Головки расточные трехрезцовые ВХ80, Вх200
Параметры люнета
Расстояние между полой поверхностью шпинделя и подшипником люнета 2800 мм
Высота оси подшипника над столом 0 – 1120 мм
Ускоренный ход подшипника 696 мм/мин
Отверстие подшипника 150 Н7 мм
Мощность двигателя люнета 0,55 кВт
Скорость двигателя люнета 2780 об/мин
Фрезерные головки, расточные головки
РАСТОЧНАЯ ГОЛОВКА NAREX
FP40-100
UFP40-100
46 Альтернативная обработка0037
Руководство по шпинделю и зажима
SP100/800
SP100-500
PVD100-550
Boring Bar Support (устойчивый).
ISO50
LLK150
Touch probes
KT130 HEIDENHAIN
Others
Clamping accessories
UK500-UK3000
UU800-UU3000
Options
ND7013 HEIDENHAIN
PT8016 HEIDENHAIN
CHZ100
TELESCOPIC COVER
Machine request form
RE-TOS W100A HORIZONTAL BORING MILL, Factory Re-manufactured
RE-TOS ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК W100A, заводская реконструкция – Modern Tool Ltd. RE-TOS W100A ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК, заводская реконструкция – Modern Tool Ltd.
Звоните для получения дополнительной информации: (403) 236 – 1150
Статус: Нет в наличии, запросите
На складе:
ХАРАКТЕРИСТИКИ:
ТОЧНОЕ ПОЛОЖЕНИЕ ПОВОРОТНОГО СТОЛА (4 X 90º) С ПОМОЩЬЮ ОПТИЧЕСКОГО ПРОЕКЦИОННОГО СЧИТЫВАЮЩЕГО ОБОРУДОВАНИЯ
ЗАЖИМ МЕХАНИЧЕСКОГО ИНСТРУМЕНТА (MUN)
ПОПЕРЕЧНАЯ И ПРОДОЛЬНАЯ ПОВЕРХНОСТЬ СКОЛЬЖЕНИЯ, ПОКРЫТАЯ ПЛАСТИКОМ
НАПРАВЛЯЮЩИЕ СТАНЦИИ И СКОЛЬЗЯЩИХ ОБШИВЛЕНЫ ВСТАВКАМИ ИЗ ЗАКАЛЕННОЙ СТАЛИ
СКОРОСТИ ЛИЦЕВОЙ ПЛАСТИНЫ И ШПИНДЕЛЯ МОГУТ БЫТЬ СОЕДИНЕННЫМИ ИЛИ НЕЗАВИСИМЫМИ ОТ ДРУГ ДРУГА
ЦЕНТРАЛЬНАЯ СМАЗКА НАПРАВЛЯЮЩИХ
РАЗДВИЖНЫЕ ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ (В ОТДЕЛЬНЫХ ОБЛАСТЯХ)
ПРИНАДЛЕЖНОСТЬ ДЛЯ НАРЕЗКИ РЕЗЬБЫ ДЛЯ 18 МЕТРИЧЕСКОЙ И 18 МЕТРИЧЕСКОЙ РЕЗЬБЫ
СТАНДАРТНОЕ ОБОРУДОВАНИЕ:
ВСТРОЕННАЯ ЛИЦЕВАЯ ПАНЕЛЬ
АНКЕРНЫЙ МАТЕРИАЛ
НАБОР ИНСТРУМЕНТОВ ДЛЯ ОБСЛУЖИВАНИЯ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ЗАДНЯЯ БАБКА
Спецификации:
мм дюйма
Шпиндель
Диаметр 100 3,93
Taper ISO 50
Выход
00                         35,43
МАКС. Диаметр лица, обращающегося 900 35,43
Скорость шпинделя
– Скорость 23
– диапазон от 7,1 до 1120 об / мин
Скорость лицевой панели
– номер 16
– диапазон от 7,1 до 224 об / мин
Диаметр лицевой панели 600 23,62
Столовая и путешествия
Поверхность зажигания 1250×1250 49.21×49.21
TRAVELS 1600 62.9 49.21X49.21
1600 62.9 62.9 62.9 49.21×49.21
9
– продольный (z) 1250 49.21
– Вертикальная (Y) 1120 44.09
Максимальная нагрузка на таблицу 3000 кг 6614 фунтов.

ПОДАЧИ
ПОПЕРЕЧНЫЕ, ПРОДОЛЬНЫЕ, ВЕРТИКАЛЬНЫЕ И ШПИНЕЛЬНЫЕ
-Количество (за революцию) 32
-Диапазон (за революцию) 0,02–12 0,0008-0,4724
-Количество (на минуту) 18
-Диапазон (в минуту) 18-900 0,708–35,43
-быстро ХОД (В МИНУТУ)                                                   2800                       110,24
FACING HEAD
– NUMBER (PER REVOLUTION)                                                              32
– RANGE (PER REVOLUTION)                                                                  0. 02‑12    0.0008-0.4724
– RAPID TRAVERSE (PER MINUTE)                                                       2800                        110.24

MOTORS
MAIN DRIVE 11 кВт                   15 л.с.
Связь с поддержкой бара 0,55 кВт 0,75 л.с.
Общие данные
Размеры – длина 5950 234
– ширина 3000 118
– Высота 3000 118
0014
Полное пространство
– Длина 6710 264
– Ширина 3000 118
Вес машины 14000 кг 30865 фунтов.
Головной офис Modern Tool Ltd.
11488 – 70th Street SE, Калгари, AB T2C 4Y3
Телефон: (403) 236 – 1150 Факс: (403) 236 – 4277
Modern Tool Ltd. (Эдмонтон)
4820 – Элениак-роуд, Эдмонтон, AB T6B 2S1
Телефон: (780) 465-9471 Факс: (780) 465-6951
Modern Tool Ltd. (Онтарио)
1215 Ringwell Drive, Ньюмаркет, ON, L3Y 8T8
Телефон: (905) 235-4199 Факс: (905) 235-8355
Информационный бюллетень
Подпишитесь, чтобы быть в курсе всех последних новостей и сезонных акций!
Калгари, Альберта
Эдмонтон, Альберта
Ванкувер, Британская Колумбия
Ньюмаркет, Онтарио
Саскатун, Саскачеван
Атлантика Канада
×
Связаться с нами
Заполните форму ниже, и член нашей команды свяжется с вами в течение одного рабочего дня.

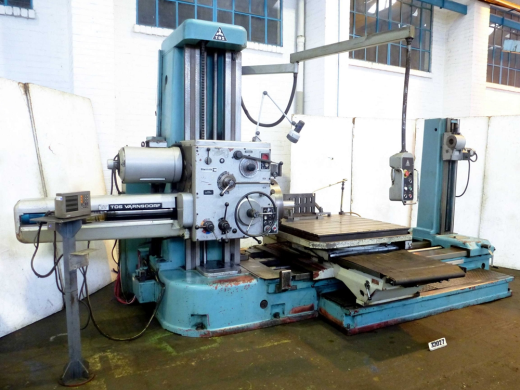

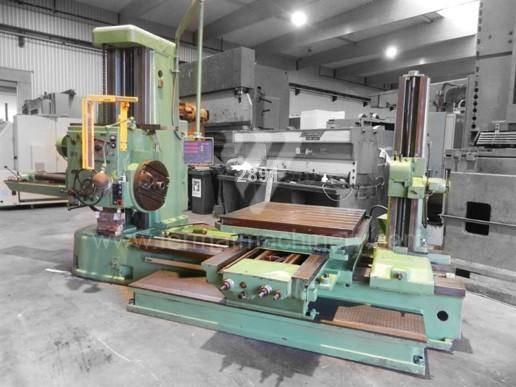

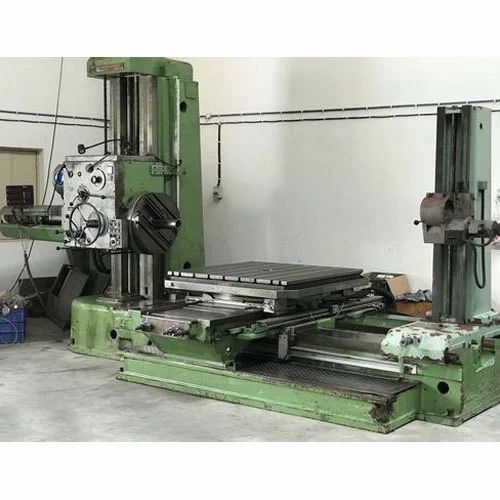

Б/у Настольные расточные станки TOS W 100 A на продажу
Найдите на TradeMachines.com, поисковой системе подержанного оборудования, все модели TOS W 100 A Настольные расточные станки. Это бывшее в употреблении оборудование выставлено на продажу, поэтому обязательно ознакомьтесь с его техническими характеристиками и свяжитесь с продавцами для получения дополнительной информации. Средняя цена подержанных НАСТОЛЬНЫХ РАСТОЧНЫХ СТАНКОВ TOS W 100 A составляет 60 387 долларов США. Подробнее см. ниже 9.1203
предлагает 29 средняя цена $ 60 387
АУКЦИОВ BUICK-IT-NOW Сброс фильтров
Выбор лимит !
DE |
54 kmTOP
TOS W100A
Цена по запросу
Расточные станки настольного типа
Информационное письмо для “TOS W 100 A”
Введя и подтвердив свой адрес электронной почты, вы получите уведомление по электронной почте, как только будут получены новые предложения для вашего поиска. В каждом электронном письме вы можете легко отписаться от нашего сервиса. Без спама!
Адрес электронной почты
CA |
5578 км
4″ Tos #W100A Varnsdorf, 63 X, 44 Y, 49 Z, 35 W, 71-1120 об/мин, конус ISO 50, 49стол x49, передняя головка, 1994, #2009
Цена по запросу
Тип стола Расточные станки
CA |
6160 км
4-дюймовый Tos #W100A, ручной расточной станок, стол 49,2 x 49,2, 15 л.с., 4-осевой цифровой считыватель Fagor, 1998 г.
Цена по запросу
3
CA |
6160 км
4″ Tos #W100A, ручная расточная фреза, 49,2 x 49.2 стола, 15 л.с., 4-осевое цифровое считывание, конус № 50, 1981
Цена по запросу
Расточные станки настольного типа
CA |
6204 км
4 “Tos Varnsdorf #W100A, 15 л.
с., 1120 об / мин, 35,377 Travel, 3-осевое цифровое чтение, Tailstock, 1978
. US |
6462 км
4″ Tos #W-100A, горизонтально-расточной станок и сверло, ширина 35,4, 63 X, 43 Y, 49Z, 49 x 49 поворотный стол, 2015
Цена по запросу
Тип стола Расточные станки
US |
6463 km
3.93″ Tos Varnsdorf #W-100-A, 63 X, 44 Y, 49 Z, ISO 50, hydraulic clamping
Price On Request
Table Type Boring Mills
US |
6462 км
4″ Tos #W100A, 44 по вертикали, 63 поперек, опора шпинделя задней бабки, цифровое считывание, 1997
Цена по запросу
Настольные расточные станки
US |
6803 км
3,9 “Fermat #TOS-W100A, ГОРИЗОНТАЛЬНАЯ МЕЛАКА РУКОВОДСТВО ТИПА, 49 x 49, ISO 50, перестройка 2019
$ 199 000914
ТИПА. |
6803 км
4″ Tos #Varnsdorf-W100A, горизонтально-расточной станок настольного типа, шкала Sony, 15 л.с., 1120 об/мин, ЧПУ, таблица 49.2 x 49,2, восстановленный
$99 500
Расточные станки настольного типа
US |
6843 км
4″ Tos #W100A, горизонтально-расточной станок настольного типа, 49×49 встроенный приводной поворотный стол, цифровое считывание, конус #50, 1999
цена по запросу
CA |
7363 км
3,9 дюйма Tos #W100A, конус № 50, стол 49 x 49, 49.21 Long, 63 Travel, 44 Vertical, 15 л.с., лицом к лицу (2 доступно)
Цена по запросу
ТИПА ТИПА ПЕРЕДАЧИ
Аналогичные продукты
TOS WHN 13.4B
98
TOS WHN 13.
4B48 9003
TOS WHN 13.4B
48 9003
По запросу
Тип таблицы Буринг Миллс
TOS WHN 13
Цена по запросу
Тип таблицы.0548
Price On Request
Table Type Boring Mills
TOS WH 10 NC
Price On Request
Table Type Boring Mills
TOS WH 10 NC
Price On Request
Расточные станки настольного типа
TOS W9A
Цена по запросу
Расточные станки настольного типа0014
TOS W 100 A Обзор
Средняя цена за TOS W 100 A
Этот результат основан на 5 предложениях для этого продукта на TradeMachines.com.
Предложения имеют год выпуска от 1990 до 2018.
Предложения находились в Словакии, Германии, Чехии.
$60 387Средняя цена

Какова средняя стоимость подержанных настольных расточных станков TOS W 100 A (1990–2018 гг.

Диаметр рабочего шпинделя	100	мм
Коническая полость рабочего шпинделя	50	ISO
Диапазон оборотов рабочего шпинделя – 23 ступеней	7,1 – 1120	об / мин
Мощность основного двигателя	11	кВт
Обороты основного двигателя	1460	об / мин
Максимальный крутящий момент на шпинделе – Nmin	3350	Нм
Максимальный крутящий момент на шпинделе – Nmax	78,5	Нм
X… Поперечная перестановка стола	1600	мм
Z… продольная перестановка стола – короткая станина (без опоры борштанг)	810	мм
Z… продольная перестановка стола – длинная станина (с/без опоры борштанг)	1250	мм
Z… продольная перестановка стола – длинная станина (с/без опоры борштанг)	1750	мм
Y… вертикальная перестановка шпиндельной головки – стол 1250 x 1250	1120	мм
Y… вертикальная перестановка шпиндельной головки – стол 1500 x 1500	1100	мм
W…выдвижение рабочего шпинделя	900	мм
Размеры крепежной поверхности рабочего стола	1250 x 1250	мм x мм
	1500 x 1500	мм x мм
“Размер зажимных “”T”” пазов”	* 22 H8	мм
Грузоподъёмность стола – 1250 x 1250	3000	кг
Грузоподъёмность стола – 1500 x 1500	2500	кг
Диаметр/глубина центрового отверстия крепеж. поверхности стола	180H6 / 10	мм
Рабочая подача…X, Y, Z, W, U – 18 ступеней	18 – 900	мм / мин
Рабочая подача…X, Y, Z, W, U – 32 ступеней	0,02 – 12	мм / об
Резьбонарезные подачи…X, Y, Z, W, U – метрические – 18 ступеней	0,25 – 12	мм / об
Резьбонарезные подачи…X, Y, Z, W, U – дюймовые – 18 ступеней	120 – 2,5	“ход / 1″””
Ускоренная подача…X, Y, Z, W, U	2800	мм / мин
Ускоренная подача вращения стола…B	1	об / мин
Общая установленная входная мощность станка	15	кВА
Стандартное цветное исполнение станка и принадлежностей	белое 9010 / зеленное 6018	RAL
Стандартное цветное исполнение забора	черное 9011 / желтое 1018	RAL
Общая масса станка	14000	кг
Застроенная площадка вклучае CE – ориентировочный – стандарт	5000 x 7500	мм / мм
“* у станков после капитального ремонта размер зажимных “”Т”” пазов 23/24 мм”

Параметры планшайбы
Диаметр планшайбы	600	мм
Диаметр/глубина центрального отверстия планшайбы	280H6 / 8	мм
U. .. выдвижение резцовой каретки планшайбы	210	мм
Максимальный диаметр торцовой обработки	900	мм
Диапазон оборотов планшайбы – 16 ступеней	7,1 – 224	об / мин

Перечень поддерживанных стандартов крепежного хвостовика / наконечника (HUN)
Хвостовик	Стандарт	Наконечник
Длинный конус – метрический	ČSN 220432	4100744
Длинный конус – метрический	DIN 2080	4100744
Длинный конус – дюймовый	NMTB 50	4100988
Короткий конус – метрический	ČSN 220434	4100793
Короткий конус – метрический	DIN 69871	4100793
Короткий конус – метрический	MAS BT 403-1982	4100793
Короткий конус – дюймовый	CAT ANSI / ASME B5. 50-1985	4100917

Перечень поддерживанных стандартов крепежного хвостовика / наконечника (MUN)
Хвостовик	Стандарт	Наконечник
Длинный конус – метрический	ČSN 220432	4100597
Длинный конус – метрический	DIN 2080	4100597
Длинный конус – дюймовый	NMTB 50	4100892
Короткий конус – метрический	ČSN 220434	4100809
Короткий конус – метрический	DIN 69871	4100809
Короткий конус – метрический	MAS BT 403-1982	4100809
Короткий конус – дюймовый	CAT ANSI / ASME B5. 50-1985	4100913

Параметры опоры борштанг
Расстояние между торцом шпинделя и подшипником опоры	2800	мм
Ось подшипника опоры над столом	0 – 1120	мм
Ускоренная подача подшипника	696	мм / мин
Внутренний диаметр подшипника	150 H7	мм
Мошность двигателя опоры	0,55	кВт
Обороты двигателя опоры	2780	об / мин

Перемещение по оси X	1600 mm
Перемещение по оси Y	1100 mm
Перемещение по оси Z	1100 mm
Длина стола	1250 mm
Ширина стола	1250 mm
Диаметр шпинделя	100 mm
Макс. скорость шпинделя	1120 rpm
Мощность привода шпинделя	11 kW
Капитальный ремонт	нет
——————-
Часы наработки
Часы включения
Состояние	в хорошем состоянии
Маркировка CE	———
Статус

Тип клиента	Перекупщик
Активный с	2016
Предложения онлайн	180
Последняя активность	20 октября 2022 г.

Workspindle diameter	100	mm
Clamping taper	50	ISO
Spindle speed range	1120	rpm
Table transversal travel ( X)	1600	мм
Перемещение передней бабки (Y)	1120	мм
Продольное перемещение стола (Z) 9Макс. 1500 x 1500	мм x мм
Грузоподъемность стола	макс. 3000	кг

Диаметр шпинделя	100	мм
Конус зажимной	50	ISO
Spindle speed range – 23 gears	7,1 – 1120	rpm
Main motor power	11	kW
Main motor speed	1460	об/мин
Максимальный крутящий момент шпинделя – Нмин	3350	Нм
Максимальный крутящий момент шпинделя – Нмакс	9040 Нм 1	0046
x… Поперечное перемещение таблицы	1600	мм
Z… продольное перемещение таблицы – короткий кровать (без устойчивого отдыха)	810	ММ
		1250	мм
Z…продольное перемещение стола – длинная станина (с/без люнета)	1750	мм
y … Вертикальное перемещение на подгонки – Таблица 1250 x 1250	1120	мм
Y … Вертикальное перемещение головного ухода – Таблица 1500 x 1500	1100	мм
	мм
	мм
	мм
	мм	. stroke	900	mm
Table clamping surface	1250 x 1250	mm x mm
	1500 x 1500	mm x mm
Width of T-slots	* 22 H8	мм
Столовая грузоподъемность – 1250 x 1250	3000	кг
СТАВЛЕНИЯ. глубина	180H6 / 10	мм
Подачи. ..X, Y, Z, W, U – 18 передач	18 – 900	мм/мин
0,02 – 12	мм/об
Резьбовые подачи…X, Y, Z, W, U – метрические – 18 передач	0,25 – 12	мм/об 9	1	Резьбовые подачи…X, Y, Z, W, U – дюймовые – 18 передач	120 – 2,5	“резьба/1″””
Ускоренный ход…X, Y, Z , W, U	2800	мм/мин
Ускоренный ход вращения стола…B	1	об/мин
Общее потребление мощности	15	KVA
Машины и аксессуары.
Вес машины	14000	кг
Общая площадь, включая CE – приблизительно	5000 x 7500	мм x мм
* Ширина T-Slot, переигрывающие машины, обычно составляет 23/24 мм

. диаметр / глубина отверстия		280H6 / 8	мм
U…ход салазок инструмента	210	мм
Максимальный диаметр торцовки	900	мм
.
Инструмент хвостовик	Стандарт	Адаптер
ТОЧКА Хвостовика – Метрика	čSN 220432	4100744
LONG SHANK –TTRIC
0.0040 DIN 2080	4100744
Long shank – inch	NMTB 50	4100988
Short shank – metric	ČSN 220434	4100793
Short shank – metric	DIN 69871	4100793
Короткий хвостовик – метрический	MAS BT 403-1982	4100793
Короткий хвостовик – дюймовый	4100917

Список поддерживаемых стандартов хвостовиков инструментов / зажимных адаптеров (MUN)
Хвостовик инструмента	Стандарт	Адаптер
Длинный хвостовик – метрический	ЧСН 220432	4100597
Длинный хвостовик – метрический	ДИН 2080	4100597
Длинный хвостовик – дюйм	НМТБ 50	4100892
Короткий хвостовик – метрический	ЧСН 220434	4100809
Короткий хвостовик – метрический	ДИН 69871	4100809
Короткий хвостовик – метрический	МАС БТ 403-1982	4100809
Короткий хвостовик – дюйм	КАТ АНСИ/АСМЭ Б5. 50-1985	4100913

Параметры люнета
Расстояние между полой поверхностью шпинделя и подшипником люнета	2800	мм
Высота оси подшипника над столом	0 – 1120	мм
Ускоренный ход подшипника	696	мм/мин
Отверстие подшипника	150 Н7	мм
Мощность двигателя люнета	0,55	кВт
Скорость двигателя люнета	2780	об/мин

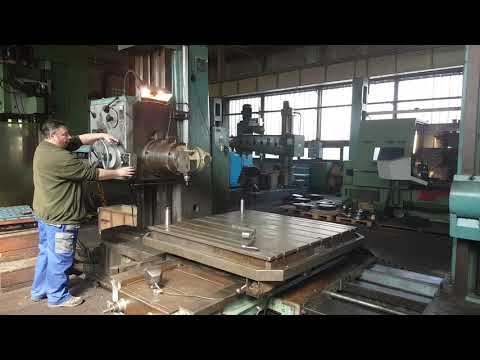

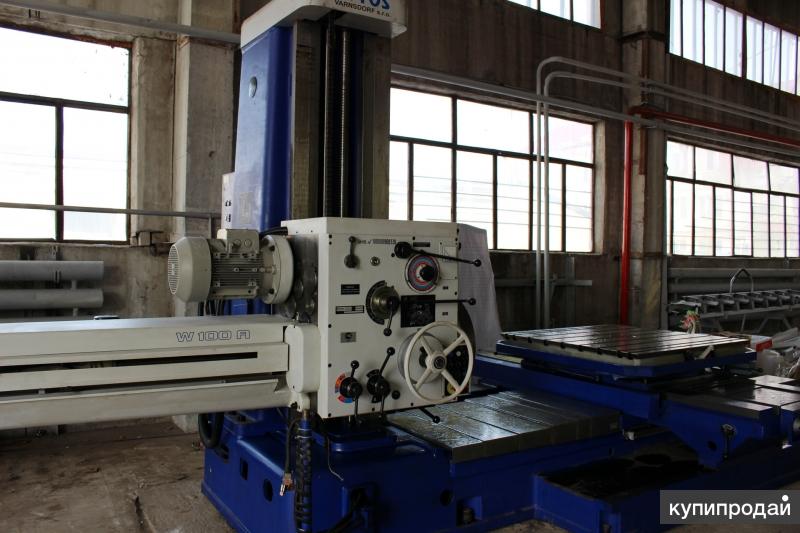

Горизонтально расточной станок w100a: – W-100A (ISO 50/x/y/x/W:1600/1120/1250/900 mm)

W100A | RETOS

ОСНОВНЫЕ ПАРАМЕТРЫ

Галерея

Добавить комментарий Отменить ответ

Рубрики
