Горизонтально-расточные станки с ЧПУ созданы для выполнения в массовом производстве таких операций, как: сверление, зенкерование, развертывание, растачивание отверстий, фрезерование плоскостей, нарезание резьб, обтачивание торцов и цилиндрических поверхностей.

Сортировать по:  Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию

Показывать по:  306090

Код товара: 7269

Горизонтально-расточной станок 2А622Ф4

Длина стола1250 мм


Ширина стола1120 мм
Мощность 20.00 кВт
Напряжение380В
Масса20500 кг

Код товара: 35236

Сверлильно-фрезерно-расточный станок с ЧПУ ВСМ-206М-13 CNC25

Длина стола800 мм


Ширина стола630 мм
Конус шпинделяISO50
Мощность 15.00 кВт
Напряжение380В
Масса12000 кг

Код товара: 2221

Тяжелый горизонтальный обрабатывающий центр ИЗТС ИР1600МФ4

Длина стола2000 мм


Ширина стола1600 мм
Конус шпинделяSK 50
Мощность 40.00 кВт
Напряжение380В
Масса85000 кг

Код товара: 2208

Горизонтально-расточной станок ИЗТС ИС1250ПМФ4

Длина стола1250 мм


Ширина стола400 мм
Конус шпинделяSK 50
Мощность 28. 00 кВт
Напряжение380В
Масса20000 кг

Код товара: 2219

Высокоскоростной пятикоординатный обрабатывающий центр ИЗТС ИС800-ГЛОБУС

Длина стола800 мм


Ширина стола800 мм
Конус шпинделяHSK A100
Мощность 30.00 кВт
Напряжение380В
Масса22000 кг

Код товара: 2218

Высокоскоростной обрабатывающий центр ИЗТС “Супер-Центр ИС800”

Длина стола800 мм


Ширина стола800 мм
Конус шпинделяHSK A100
Мощность 30.00 кВт
Напряжение380В
Масса22000 кг

Код товара: 9590

Горизонтальный обрабатывающий центр DMTG MDH65

Длина стола630 мм
Ширина стола630 мм
Конус шпинделя7:24 NO:50
Мощность 18.50 кВт
Напряжение380В
Масса17960 кг

Код товара: 2222

Тяжелый горизонтальный обрабатывающий центр ИЗТС ИР1400ПМФ4

Длина стола2000 мм


Ширина стола1600 мм
Конус шпинделяSK 50
Мощность 40.00 кВт
Напряжение380В
Масса58000 кг

Код товара: 2217

Высокоскоростной обрабатывающий центр ИЗТС “Супер-Центр ИС630”

Длина стола630 мм


Ширина стола630 мм
Конус шпинделяHSK A63
Мощность 20. 00 кВт
Напряжение380В
Масса16000 кг

Код товара: 2213

Горизонтально-расточной обрабатывающий центр ИЗТС ИС1400ПМФ4

Длина стола2000 мм


Ширина стола1600 мм
Конус шпинделяSK 50
Мощность 28.00 кВт
Напряжение380В
Масса23500 кг

Код товара: 2214

Быстроходный горизонтально-расточной обрабатывающий модуль ИЗТС ИСБ 1200

Длина стола1200 мм


Ширина стола1200 мм
Конус шпинделяSK 50
Мощность 28.00 кВт
Напряжение380В
Масса21000 кг

Код товара: 2212

Горизонтально-расточной станок ИЗТС ИСН2А637ПФ4

Длина стола1800 мм


Ширина стола1600 мм
Конус шпинделяSK 50
Мощность 28.00 кВт
Напряжение380В
Масса36850 кг

Код товара: 2220

Высокодинамичный многоцелевой станок ИЗТС ИСК5000

Длина стола500 мм


Ширина стола500 мм
Конус шпинделяSK 50
Мощность 51.00 кВт
Напряжение380В

Код товара: 2209

Горизонтально-расточной станок ИЗТС ИС1250ПМФ4 с увеличенным столом

Длина стола1800 мм


Ширина стола1600 мм
Конус шпинделяSK 50
Мощность 28.
00 кВт
Напряжение380В
Масса25000 кг

Код товара: 2215

Высокоскоростной обрабатывающий центр ИЗТС ИСБ500ПМФ4

Длина стола500 мм


Ширина стола500 мм
Конус шпинделяSK 50
Мощность 28.00 кВт
Напряжение380В
Масса14000 кг

Код товара: 2216

Высокоскоростной обрабатывающий центр ИЗТС ИСБ800ПМФ4

Длина стола800 мм


Ширина стола800 мм
Конус шпинделяSK 50
Мощность 28.00 кВт
Напряжение380В
Масса17000 кг

Сортировать по:  Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию

Показывать по:  306090

Также оборудование предназначено для черновой и чистовой обработки деталей из чугуна, стали, цветных металлов и их сплавов.

Преимущества СNC-станков

  • увеличение производительности в 1,5-2,5 раза по сравнению со станками с ручным управлением;
  • снижение потребности во множестве квалифицированных рабочих-станочников;
  • уменьшение сроков подготовки и перехода на изготовление новых деталей;
  • более простая и универсальная технологическая оснастка;
  • сокращение продолжительности производственного цикла.

Выбор станка

При выборе расточного оборудование следует обращать внимание на следующие его характеристики:


Характеристика Значение
Размеры рабочего стола мм
Грузоподъемность рабочего стола кг
Параметры перемещения рабочих органов (стол, шпиндельная бабка) мм
Мощность главного привода кВт
Питаемое напряжение В
Выбор дополнительной оснастки да/нет
Размеры станка мм
Вес кг
Цена станка руб

Стоимость и заказ станка

Компания «РуСтан» предлагает к продаже станки по металлу по выгодной цене. Также мы рекомендуем заказать дополнительное оборудование. Напоминаем, при покупке действует гибкая система скидок!

Доставка в Москве и по России, возможен самовывоз. Звоните и заказывайте горизонтально-расточной станок с числовым программным управлением по телефону

+7 (495) 249-49-90!


Отзывы

Найдено товаров : 16

Сбросить фильтры

Цена

Производитель

DMTG

Длина стола

Ширина стола

Конус шпинделя

Тип внутреннего или наружного конуса шпинделя. Предназначен для быстрой смены инструмента с высокой точностью центрирования и надёжностью крепления. Существуют много стандартов на различные конусы, различающиеся по конусности и исполнению.

SK 50 HSK A63 HSK A100 7:24 NO:50 ISO50

Ø отверстия шпинделя

Диаметр сквозного цилиндрического отверстия в шпинделе.

Используется для сквозного крепления заготовки через шпиндель станка.

Мощность

до кВт

Напряжение

Напряжение питания 220/380 вольт

380В

Масса


Вверх

Горизонтально-расточной станок с ЧПУ WRFT 130/150/160

8 800 555-70-30

Единый колл-центр

C 8:30 до 17:30 мск.

[email protected]

Скачать презентациюСмотреть фильм

  • RU-DRIVE сегодня
    • Клиенты
    • Партнеры
    • Отзывы
    • Поставщикам
    • Документация
  • Пресс центр
    • Новости
    • Статьи
  • Команда RU-DRIVE
    • Работа в компании
  • Миссия и ценности RU-DRIVE
  • Реализованные проекты
  • Политика конфиденциальности
  • Продукты и решения
    • Приводная техника
      • Преобразователи частоты
      • Устройства плавного пуска
    • Качество и надежность электроснабжения
      • Устройства защиты от замыканий на землю
      • Низковольтные статические генераторы реактивной мощности 0,4 кВ
      • Статические генераторы реактивной мощности (СТАТКОМ) 6-35 кВ
      • Динамический источник питания RU-DRIVE DOPS
      • Cтатический тиристорный компенсатор реактивной мощности RU-DRIVE SVC (СТК)
    • Промышленная автоматизация
      • Комплексная автоматизация
      • АСУ ТП газотурбинных установок
      • Диспетчеризация и цифровизация
    • Испытательное оборудование
      • Вспомогательное оборудование
      • Стенды
      • Динамометры
      • Прочее оборудование
    • Интеграция промышленных роботов
      • Промышленные роботы
      • Применение роботизированных комплексов
      • Позиционеры
      • Подвижные платформы
      • Сварочное оборудование
    • Металлообрабатывающее оборудование
      • Гидравлические станции и гидроагрегаты
      • Фрезерные станки
      • Горизонтально-расточные станки
    • Автоматические линии
      • Линии для пищевых производств
      • Линии для металлургических производств
      • Линии для машиностроения
    • Блок боксы
      • Энергомодуль
      • Блок-контейнер
      • Блочно-модульное здание
      • Блок-бокс UNIBOX
  • Услуги и сервис

    8-800-700-9876 (доб. 2503)

    • Комплексное проектирование
    • Комплексная автоматизация производства
    • Модернизация металлорежущего оборудования
    • Диагностика оборудования
    • Техническое обслуживание станков с ЧПУ
    • Сервисное обслуживание
  • Отраслевые решения
    • ТЭЦ
    • Химическая промышленность
    • Пищевая промышленность
    • Металлургия
    • Нефтегазодобыча
    • Горная промышленность
    • Электростанции
    • Машиностроение
    • Альтернативная энергия
    • Котельные станции
    • ГЭС
    • Водоканалы
    • Нефтехимия
  • Контакты
  • Главная

    Продукты и решения

    Горизонтально-расточные станки

    Возможно создание конфигурации станка под индивидуальные требования

    Высокая надежность и длительный срок службы оборудования

    Максимальная автоматизация процесса обработки металла

    • Технические характеристики
    • Общее описание
    • Принципы работы
    Модельный ряд Диаметр шпинделя
    WRFT 130 CNC 130 мм
    WRFT 150 CNC 150 мм
    WRFT 160 CNC 160 мм

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


    Конус шпинделя

    ISO-50

    Диапазон оборотов шпинделя

    10-3000 об/мин

    Мощность главного двигателя S1/S6

    37/56 кВт

    Конус инструмента

    DIN 69871, CAT 50, BT 50

    Конус хвостовика инструмента

    DIN 69872

    Максимальный крутящий момент
    на шпинделе

    2171/3257, 2655/4008, 2500/3331 Нм

    Сечение ползуна

    430×490, 460×500 мм

    РАБОЧИЙ ДИАПАЗОН


    Перемещение стола по оси X

    2400 – 6100 мм

    Перемещение шпиндельной
    бабки по оси Y

    2000 / 2500 / 3000 / 3500 / 4000 мм

    Перемещение колонны по оси Z

    900 / 1200 / 2100 / 3300 / 3900 мм

    Выдвижение шпинделя по оси W

    730 мм

    Выдвижение ползуна по оси V

    900 (1000) мм

    Скорость рабочей подачи по
    осям X, Y, Z, W

    1-10000 мм/мин

    Ускоренная подача по осям X, Y, Z

    15000 мм/мин

    Ускоренная подача по осям V, W

    10000 мм/мин

    Ускоренная подача по оси B

    2 об/мин

    Максимальная сила подачи
    по осям X, Y

    25 или 40 кН

    Максимальная сила подачи
    по осям V, W, Z

    25 или 40 кН

    Точность позиционирования
    X, Y, Z, W

    0,01 мм

    Повторяемость позиционирования
    X, Y, Z, W

    0,005 мм

    УПРАВЛЕНИЕ


    Система управления

    Heidenhain iTNC 530, Fanuc 31i, Siemens 840D

    ПОВОРОТНЫЙ СТОЛ


    Габариты стола

    2000×2000 мм / 2000×2500 мм / 2000×3000 мм / 2500×2500 мм / 2500×3000 мм / 3000×3000 мм

    Грузоподъемность стола

    25000 / 40000 / 50000 кг

    Зажимные T-пазы: размеры

    28 H8 мм

    ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ


    Общая установочная мощность

    124 кВА

    Дополнительное оснащение

    магазин инструментов, система замены паллет, фрезерные головки

    Количество позиций магазина
    инструментов

    20, 32, 40, 60, 90 шт.

    Охлаждение

    жидкостное

    Горизонтально-расточный станок FERMAT WRFT 130 CNC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать крупногабаритные и тяжелые заготовки, сохраняя при этом высокую точность и качество работы.

    Современные системы управления (Heidenhain iTNC 530 / FANUC 31i / Siemens 840D) обеспечивают удобную манипуляцию станком и предоставляют пользователю множество полезных функций. WFT осуществляет перемещение по 5 осям (X, Y, Z, W и B).

    Шариковый ходовой винт (диаметр 80 мм), жесткая стойка и мощная шпиндельная бабка обеспечивают дополнительную устойчивость оборудования и точность обработки. Другие приспособления, такие как оптические линейки от Heidenhain, система контроля температуры шпинделя (стандарт) и система предупреждения скольжения и заедания поворотного стола способствуют высокой точности процесса обработки.

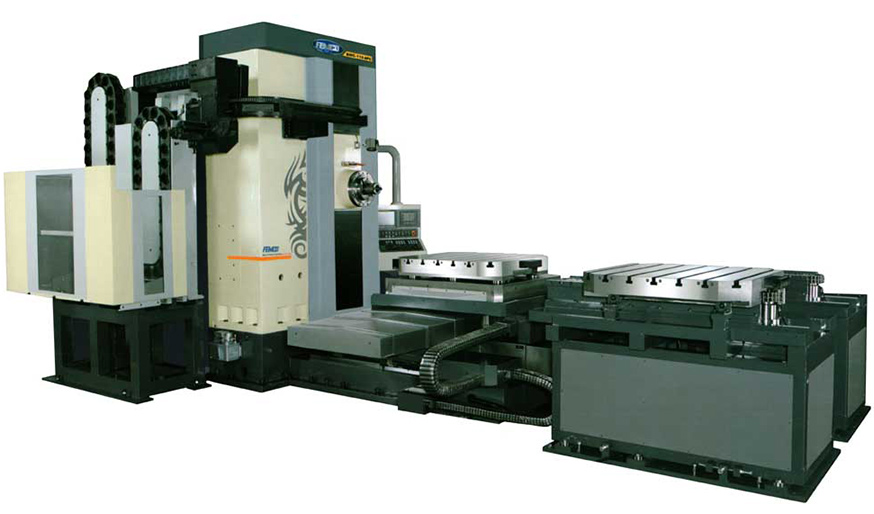

    Горизонтально-расточной фрезерный станок WFC реализован на направляющих скольжения. Колонна станка установлена на жестком основании и соединена со станиной по оси Х. Колонна не перемещается. Перемещение обрабатываемой детали обеспечивается специальной крестообразной схемой станка, где поворотный стол движется по осям Х и Z.

    Описываемый станок предназначен для обработки малых и средне-тяжелых деталей весом до 5 тонн. При создании станка брался во внимание принцип максимального использования стандартизированных компонентов мировых производителей (Bosch, Siemens, Heidenhain, SKF и др.). Большим плюсом является возможность модульного изменения конструкции одновременно с сохранением положительного соотношения цена/производительность.

    Стандартная комплектация:

    1. Линейные шкалы на осях X, Y, Z

    2. Теплообменник для электрошкафа

    3. Стружкоуборочный конвейер с тележкой

    4. Масляное охлаждение шпинделя

    5. Регулировочные болты и опоры

    6. Автоматическое отключение питания

    7. Гидравлическая система

    8. Система охлаждения

    9. Инструкция по эксплуатации

    10. Система смазки

    11. Аварийный сигнализационный светофор

    12. Защита от брызг СОЖ (вокруг стола)

    13. Подсветка рабочей зоны

    14. Коробка с инструментами

    15. Маховик M. P.G.

    16. Интерфейс RS232

    17. Инструментальный магазин : 40 позиций

    Опции:

    1. Инструментальный магазин: 60/90 позиций

    2. Смазка масляным туманом

    3. Дополнительный стол

    4. Кондиционер для электрошкафа

    5. Оправка увеличения длины шпинделя 250мм/300мм/350мм/400мм

    6. Подача СОЖ через шпиндель

    7. Столы 1600×1800 (для серий UBM-110xxRT, 110xxR, 130xxRT) 2000×2200/2000×3000/ 2200×2400 ( для серий UBM-130xxR), 2500×3000 столы с нагрузкой 40 тонн (для серий UBM-130xxRL, 150xxRL)

    8. Фрезерная головка 90° (ручного типа)

    9. Торцевая фрезерная головка

    10. Шпиндель с зубчатым редуктором ZF-300 и мощностью 30/37 кВт (для серий UBM-130)

    Проекты

    2012 г.

    ПАО «Фортум». Челябинская ТЭЦ-2.

    2013 – 2015 гг.

    ОАО “Северсталь”. АО “Карельский Окатыш”.

    2011 г.

    ОАО «Башкирэнерго». Приуфимская ТЭЦ. ПЭН-4

    2011 г.

    ОАО «Лукойл». Урайское месторождение.

    2012 г.

    ОАО «ТГК-16». Казанская ТЭЦ-3.

    2015 г.

    ПАО «Т Плюс». Ижевская ТЭЦ-2.

    2014 г.

    ОАО «Лукойл-Коми». Возейское месторождение.

    2015 г.

    ОАО «Русэлпром». НПО «ЛЭЗ»

    2017 г.

    ТОО «Грундфос Казахстан». ГПК «Костанай СУ».

    2018 г.

    ОАО «Роснефть». ООО «РН-Юганскнефтегаз». Кузоваткинское месторождение.

    2008 г.

    ОАО «Набережночелнинская теплосетевая компания». ПНС-5

    2008 г.

    ОАО «Набережночелнинская теплосетевая компания». ПНС-5

    2015 г.

    ОАО «Набережночелнинская теплосетевая компания». ПНС-9

    2015 г.

    ОАО «Набережночелнинская теплосетевая компания». ПНС-9

    2011 г.

    ОАО «Водоканалсервис». Джалильское ПТС

    2010 г.

    ОАО “Набережночелнинское ПТС”

    2011 г.

    ООО «Башкирская генерирующая компания». ООО «БашРТС». НС-4

    2013 г.

    ПАО «Фортум». «Тюменские тепловые сети». ПНС-5

    2014 г.

    АО «Татэнерго». «Нижнекамские тепловые сети». ПНС-3

    2015 г.

    ПАО «Квадра». Смоленская ТЭЦ.

    2011 г.

    ОАО «ТГК-16». Нижнекамская ТЭЦ-2

    2015 г.

    АО «Татэнерго». Заинская ГРЭС

    2017 г.

    ОАО «ТГК-16». Казанская ТЭЦ-3

    2017 г.

    АО «Интер РАО – Электрогенерация». АО «Нижневартовская ГРЭС»

    2011 г.

    АО «Башкирэнерго». Ново-Стерлитамакская ТЭЦ

    2011 г.

    АО «Башкирэнерго». Кумертауская ТЭЦ

    2011 г.

    АО «Башкирэнерго». Уфимская ТЭЦ-2

    2011 г.

    АО «Башкирэнерго». Салаватская ТЭЦ

    2013 г.

    ПАО «Фортум». Аргаяшская ТЭЦ

    2010 г.

    ОАО «ТГК-16». Казанская ТЭЦ-3

    2017 г.

    АО «Энерго-Газ-Ноябрьск».

    2012 г.

    ОАО «Елабуга-Водоканал». ПНС «Сарсаз»

    2013 г.

    ОАО «Елабуга-Водоканал». Водозабор «Тураево»

    2015 г.

    ОАО «Нижегородский водоканал». Ново-Сормовская водопроводная станция

    2018 г.

    ТОО «Грундфос Казахстан». ГПК «Бастау»

    2018 г.

    ТОО «Грундфос Казахстан». ГПК «Бастау»

    2012 г.

    МУП «Городской Водоканал» города Кстово. Водозабор

    2015 г.

    ООО «ЭКОИН-НОРСИ». Водозабор №1, №2

    2016 г.

    МУП «Городской водоканал г. Волгограда». ВОС «Латошинка»

    2016 г.

    АО «Таргин». ООО «Таргин Бурение».

    2009 г.

    ПАО «Татнефть». ООО «Татнефть-Бурение».

    2015 г.

    ОАО «Газпромнефть-Хантос». Мессояхское месторождение

    2015 г.

    ЗАО «Таманьнефтегаз». Таманский перегрузочный комплекс ГК «ОТЭКО»

    2015 г.

    ОАО «Лукойл-Коми». Верхневозейское месторождение

    2017 г.

    ОАО «Лукойл-Коми». Верхневозейское месторождение

    2013 г.

    ПАО «Северсталь». ОАО «Карельский Окатыш»

    2014 г.

    ПАО «Северсталь». ОАО «Карельский Окатыш»

    2013 г.

    АО «Узбекский металлургический комбинат».

    2019 г.

    АО «ССГПО»

    2019 г.

    «Федерал Могул Набережные Челны». Литейный цех.

    2018 г.

    ООО «Камский моторный завод»

    2019 г.

    АО «СУЭК». АО «Разрез Тугнуйский». ПС Никольская-1

    2019 г.

    ООО УК «МЕТАЛЛОИНВЕСТ». АО «Лебединский ГОК».

    2019 г.

    ООО «УГМК-Холдинг». ПАО «Гайский ГОК».

    2015 г.

    ОАО «Набережночелнинская теплосетевая компания». ПНС-9

    2012 г.

    АО НПП “Биотехпрогресс”. Краснополянские очистные сооружения.

    2016 г.

    Биологические очистные сооружения ПАО “Нижнекамскнефтехим”

    2016 г.

    МУП «Водоканал» (г. Казань)

    2015 г.

    МУП «ЖКХ ИНЖЕНЕРНЫЕ СЕТИ»

    2016 г.

    ЧИСТОПОЛЬ-ВОДОКАНАЛ

    2017 г.

    ТВЕРЬ-ВОДОКАНАЛ

    2017 г.

    АО “Узметкомбинат”

    2017 г.

    Казанская ТЭЦ-2. АО «ГЕНЕРИРУЮЩАЯ КОМПАНИЯ»

    2018 г.

    АО “Марийский целлюлозно-бумажный комбинат”

    2013 г.

    Туапсинский НПЗ. АО “Роснефть”

    2014 г.

    Ачинский НПЗ. АО “Роснефть”

    2014 г.

    Комсомольский НПЗ. АО “Роснефть”

    2008 г.

    Набережночелнинская ТЭЦ. АО «ГЕНЕРИРУЮЩАЯ КОМПАНИЯ»

    2012 г.

    ОАО «ТГК-16». Нижнекамская ТЭЦ-1

    2013 г.

    АО «Татнефть». Нижнекамская ТЭЦ-2

    2017 г.

    ЗАОр «НП НЧ КБК им.С.П.Титова»

    2014 г.

    АО «Аммоний»

    2015 г.

    Амурский гидрометаллургический комбинат. АО «Полиметалл»

    2015 г.

    ОАО «Газпромнефть-Хантос». Мессояхское месторождение

    2016 г.

    АО «ЗапСибНефтехим»

    2017 г.

    АО «Генерирующая компания». Казанская ТЭЦ-1

    2011 г.

    АО «Самаранефтегаз»

    2011 г.

    ОАО «ТГК-16» Нижнекамская ТЭЦ-1

    2013 г.

    ОАО «Лукойл-Западная Сибирь», Нивагальское нефтяное месторождение

    2013 г.

    ОАО «Иркутская нефтяная компания»

    2014 г.

    ООО “Газпромнефть-Хантос”. УПСВ Южно-Киняминское месторождение.

    2014 г.

    Филиал ОАО «БГК», Уфимская ТЭЦ-4

    2014 г.

    ОАО «Иркутская нефтяная компания». Ярактинское НГКМ.

    2015 г.

    ОАО «Лукойл-Коми». НШУ «ЯРЕГАНЕФТЬ».

    2015 г.

    ОАО «Лукойл-Коми». ТПП «ЛУКОЙЛ-Усинскнефтегаз».

    2015 г.

    АО “Аммофос-Максам”

    2015 г.

    ООО «Башнефть-Полюс»

    2016 г.

    ОАО НК «Роснефть». Юрубчено-Тохомское месторождение.

    2018 г.

    ООО «РН-Ставропольнефтегаз»

    2017 г.

    МУП «Городской водоканал г. Волгограда». ВОС «Латошинка»

    2017 г.

    АО “Оскольский электрометаллургический комбинат”

    2017 г.

    ОАО ТК «Татмелиорация»

    2017 г.

    АО “Узметкомбинат”

    2017 г.

    ООО “Корпорация Уралтехнострой”

    2017 г.

    ОАО “Речной порт “Сарапул”

    2013 г.

    ОАО «Казанькомпрессормаш» для ОАО «Ангарский НПЗ» (Роснефть)

    2013 г.

    Бакинский нефтеперерабатывающий завод имени Гейдара Алиева

    2013 г.

    ООО «Завод Аквинта» для котельных г. Сочи

    2015 г.

    АО “Приокский Завод Цветных Металлов”

    2017 г.

    АО “Елабужское предприятие Теловых Сетей”

    2013-2015 г.

    ГК “Туркменнебит”. Месторождение “Кеймир”

    2015-2016 г.

    ГК “Туркменнебит”. Месторождение “Корпедже”

    2016 г.

    ГК “Туркменнебит”. Месторождение “Корпедже”

    2018 г.

    ГК “Туркменнебит”. Месторождение “Барсагельмез”

    2018 г.

    ГК “Туркменнебит”. Месторождение “Готурдепе”

    2020 г.

    ПАО “Туймазинский завод автобетоновозов»

    2020 г.

    ООО «Ишимбайский станкоремонтный завод»

    2020 г.

    МУП г. Ижевска «Ижводоканал»

    2022 г.

    ЗАО «ПТФК «ЗТЭО»

    2022 г.

    ОАО “Узметкомбинат”

    Все проекты

    Оставьте заявку на заказ

    Горизонтально расточной станок характеристики, модели

    Главная / ЧПУ станок / Станки по металлу /  Горизонтально расточной станок характеристики, модели

    В этой статье мы рассмотрим горизонтально расточной станок и его характеристики, а также узнаем какие бывают модели горизонтально расточных станков. Основным размером станков этого типа является диаметр выдвижного расточного шпинделя, несущего инструмент. В горизонтально-расточных станках расточной шпиндель располагается горизонтально. Движения, необходимые для выполнения технологического цикла, сообщаются различным узлам станка в зависимости от его размеров.

    Горизонтально расточные станки малых размеров (с диаметром расточного шпинделя 50-125 мм) имеют следующие основные узлы: станину 1 (рис. 1), переднюю стойку 2, шпиндельную бабку 3, стол 4, заднюю стойку с люнетом 5.

    Среди различных характеристик горизонтально расточных станков главным движением v станка является вращение шпинделя. Движение подачи сообщается либо инструменту, или заготовке, в зависимости от характера обработки. В первом случае движением подачи является осевое перемещение S1 шпинделя или вертикальное перемещение S2, шпиндельной бабки, или радиальное перемещение S3 резцовой головки по планшайбе, во втором случае – перемещение стола в одном из двух взаимно перпендикулярных направлений S4, и S5.

    Вспомогательными движениями у горизонтально расточных станков являются:

    • установочные перемещения шпиндельной бабки в вертикальном направлении;
    • установочные перемещения стола по двум координатам;
    • установочное перемещение задней стойки с люнетом;
    • установочное перемещение люнета на задней стойке;
    • переключение скоростей и подач и т. д.

    Рис. 1. Горизонтально расточной станок малого размера.

    Станки средних размеров с диаметром шпинделя 100-200 мм имеют те же узлы, что и станки малых размеров (рис. 2), однако характеристики горизонтально расточных станков отличаются в зависимости от модели. Стол этих станков перемещается лишь в одном направлении – продольном или поперечном. Передняя и задняя стойки могут перемещаться по направляющим станины в продольном или поперечном направлении.

    Рис. 2. Горизонтально расточной станок среднего размера.

    Тяжелые расточные станки (с диаметром шпинделя 125-320 мм) не имеют стола, и заготовку устанавливают непосредственно на станине (рис. 3). В тяжелых горизонтально расточных станках наиболее универсального исполнения передняя стойка перемещается в поперечном направлении – по направляющим станины, в продольном – по промежуточным саням, имеющим направляющие.

    Рис. 3. Тяжелый горизонтально расточной станок.

    Движение стойки может производиться со скоростью рабочих подач, при фрезеровании и со скоростью установочных перемещений. Задняя стойка может перемещаться лишь в поперечном направлении.

    Для привода шпинделя и привода подач используются электродвигатели переменного или постоянного тока, расположенные непосредственно на шпиндельной бабке. В станках малых размеров для перемещения стола, шпиндельной бабки и задней стойки имеются отдельный электродвигатель и отдельная коробка передач. Привод тяжелых станков – многодвигательный.

    Ниже приведены краткие технические характеристики горизонтально расточных станков некоторых отечественных моделей.

    Горизонтально расточной станок 2614

    • Диаметр выдвижного шпинделя 63 мм;
    • Диапазон скоростей вращения шпинделя 16-1600 об/мин;
    • Мощность приводного электродвигателя 5/4,5 кВт;
    • Масса 60 кН.

    Горизонтально расточной станок 262Г

    • Диаметр выдвижного шпинделя 85 мм;
    • Диапазон скоростей вращения шпинделя 20-1000 об/мин;
    • Мощность приводного электродвигателя 6,5/7 кВт;
    • Масса 115 кН.

    Горизонтально расточной станок 2620

    • Диаметр выдвижного шпинделя 90 мм;
    • Диапазон скоростей вращения шпинделя 12,5-1600 об/мин;
    • Мощность приводного электродвигателя 10 кВт;
    • Масса 118 кН.

    Горизонтально расточной станок 2622

    • Диаметр выдвижного шпинделя 110 мм;
    • Диапазон скоростей вращения шпинделя 12,5-1600 об/мин;
    • Мощность приводного электродвигателя 10/7 кВт;
    • Масса 115 кН.

    Горизонтально расточной станок 2А630

    • Диаметр выдвижного шпинделя 125 мм;
    • Диапазон скоростей вращения шпинделя 4-1250 об/мин;
    • Мощность приводного электродвигателя 14 кВт;
    • Масса 225 кН.

    Горизонтально расточной станок 2654

    • Диаметр выдвижного шпинделя 150 мм;
    • Диапазон скоростей вращения шпинделя 7,5-1000 об/мин;
    • Мощность приводного электродвигателя 14 кВт;
    • Масса 380 кН.

    Горизонтально расточной станок 2656

    • Диаметр выдвижного шпинделя 175 мм;
    • Диапазон скоростей вращения шпинделя 7,5-1000 об/мин;
    • Мощность приводного электродвигателя 14 кВт;
    • Масса 420 кН.

    Горизонтально расточной станок 2А660

    • Диаметр выдвижного шпинделя 220 мм;
    • Диапазон скоростей вращения шпинделя 4-450 об/мин;
    • Мощность приводного электродвигателя 59 кВт;
    • Масса 980 кН.

    Горизонтально расточной станок 2670

    • Диаметр выдвижного шпинделя 250 мм;
    • Диапазон скоростей вращения шпинделя 3-350 об/мин;
    • Мощность приводного электродвигателя 88 кВт;
    • Масса 1600 кН.

    Горизонтально расточной станок 2680

    • Диаметр выдвижного шпинделя 320 мм;
    • Диапазон скоростей вращения шпинделя 2-250 об/мин;
    • Мощность приводного электродвигателя 88 кВт;
    • Масса 2050 кН.

    Статьи по станкам ЧПУ

    Более 1000 статей о станках и инструментах, методах обработки металлов на станках с ЧПУ.

    Предыдущая статья

    Следующая статья

    Горизонтально-расточной станок часть 2 – ООО ПРОМЫШЛЕННИК

    Основные характеристики:

    1. Горизонтально-расточные станки серии FBS основаны на европейских инженерных разработках – от деталировки до литья станины.

    2. В станках применяются Т-образные крепления и скользящие направляющие.

    3. В расточных станках используется многоступенчатая коробка передач, имеющая закаленные и отшлифованные шестерни и валы, подвергающиеся постоянной смазке.

    4. Эти станки используют для обработки деталей большого веса и имеют закаленные направляющие.

    5. Плавное перемещение по направляющим производится за счет полимерного покрытия.

    6. На осях X и Y используются гибридные втулки и линейные ролики в направляющих для уменьшения трения и теплового расширения.

    7. Оси X, Y, и Z оснащены линейками HEIDENHAIN.

    8. Система вращения стола фирмы HEIDENHAIN для обеспечения точности позиционирования.

    Характеристики

    Ед.

    FBS110A

    FBS130A



    FBS160A



    FBS130B



    FBS160B



    Размер стола

    мм

    1000×1250

    (1250×1400)

    1400×1600

    (1600×1800)

    1600×1800

    (2000×2500)(2500×3000)

    2000×2000

    (2000×2500)

    2000×2000

    (2000×2500)

    (2500×3000)

    Макс. вес заготовки

    кг

    5000

    10000

    10000

    (20000)

    (30000)

    10000

    (20000)

    10000

    (20000)

    (30000)

    Т-образный паз



    22×7

    28×9

    28×9

    28×9

    28×9

    Диаметр шпинделя

    мм



    110

    130



    160

    130

    160

    Конус шпинделя



    IS07:24 No. 50

    IS07:24 No.50

    IS07:24 No.50

    IS07:24 No.50

    IS07:24 No.50

    Скорость шпинделя

    об/ мин

    10-2500

    (10-3000)

    10-2000

    (10-3000)

    10-1500

    10-1500

    10-1000

    Макс.крутящий момент

    1300/1700

    2500/3000

    3500/4800

    1800/2500

    3000/4100

    Расстояние от шпинделя до центра стола

    мм

    60-1560

    (30-1530)

    100-1700

    100-2100

    300-2300

    300-2300

    Минимальное расстояние от шпинделя до стола

    мм

    350

    50

    0

    1033

    (1173)

    1033

    (1173)

    (1423)

    Поперечное перемещение стола по оси Х

    мм

    2000

    (2500,3000)

    2000

    (3000,3500,4000)

    3000

    (3500,4000)

    2000

    (3000,3500,4000)

    3000

    (3500,4000)

    Вертикальное перемещение шпиндельной бабки по оси Y

    мм

    1500

    1600

    (2000,2500,3000)

    2000

    (2500,3000)

    1600

    (2000,2500,3000)

    2000

    (2500,3000)

    Продольное перемещение по оси Z

    мм

    1200

    (2000)

    1600

    (2000)



    2000

    1600

    (2000)



    2000

    Ход шпинделя по оси W

    мм

    550

    800

    1000

    700

    700

    Перемещение по оси V

    мм

    /

    /

    /

    700

    700

    Вращение поворотного стола

    град.

    0.001-360

    0.001-360

    0.001-360

    0.001-360

    0.001-360

    Скорость подачи по осям X/Y/Z

    мм/ мин

    1-6000

    1-6000

    1-6000

    1-6000

    1-6000

    Скорость подачи по оси W

    мм/ мин

    1 -2000

    1-3000

    1 -3000

    1-3000

    1-3000

    Скорость подачи по оси В

    об/ мин

    0-2. 5

    0-1

    0-1

    0-1

    0-1

    Быстрое перемещение по осям X/Y/Z

    м/мин

    9

    9

    9

    6

    6

    Быстрое перемещение по оси W

    м/мин

    2.4

    3

    3

    3

    3

    Быстрое перемещение по оси В

    об/ мин

    2. 5



    1



    1



    1



    1

    Инструментальный магазин

    No.

    40

    40

    40

    40

    40

    Хвостовик инструмента



    IS07:24 JT50

    IS07:24 JT50

    IS07:24 JT50

    IS07:24 JT50

    IS07:24 JT50

    Крепление



    LDA-50

    LDA-50

    LDA-50

    LDA-50

    LDA-50

    Мощность главного двигателя

    кВт

    17/22. 5

    22/30

    37/51

    37/51

    37/51

    Точность позиционирования по осям X/Y/Z/W

    мм

    ±0.008

    ±0.008

    ±0.01

    ±0.008

    ±0.008

    Точность позиционирования по оси В

    мм

    ±7.5

    ±7.5

    ±7.5

    ±7. 5

    ±7.5

    Точность при повторяемости перемещения по осямX/Y/Z

    мм

    ±0.005

    ±0.005

    ±0.006

    ±0.005

    ±0.005

    Габаритные размеры станка (LxWxH)

    мм

    5555x4155x4200

    6700x7800x4700



    7250x7250x5000

    (8000x8000x5000)

    7600x6300x5300

    8200x8000x5300

    Система ЧПУ



    Siemens840D /Fanuc 31i

    Siemens840D /Fanuc31i

    Siemens840D

    /Fanuc31i

    Siemens840D

    /Fanuc31i

    Siemens840D /Fanuc 31i

    Общая мощность

    KVA

    50

    100

    100/130/150

    100/130

    100/130/150



    Горизонтально-расточные фрезерные станки – Промойл

    Все товары

    12 товаров

    0 отзывов

    В наличии

    Горизонтально-расточной обрабатывающий центр с ЧПУ BMC-110R2, FEMCO, Тайвань

    Добавить в сравнение

    Размер стола:

    1400 х 1600 мм

    Макс. нагрузка на стол:

    6300 кг

    Максимальная частота шпинделя:

    2500 об/мин

    Мощность привода шпинделя:

    22 / 26 кВт

    Подробнее

    0 отзывов

    В наличии

    Горизонтально-расточной обрабатывающий центр с ЧПУ BMC-110FT2, FEMCO, Тайвань

    Добавить в сравнение

    Размер стола:

    1440 х 1600 мм

    Макс. нагрузка на стол:

    8000 кг

    Максимальная частота шпинделя:

    2500 об/мин

    Мощность привода шпинделя:

    22 / 26 кВт

    Подробнее

    0 отзывов

    В наличии

    Горизонтально-расточной обрабатывающий центр с ЧПУ BMC-110R1, FEMCO, Тайвань

    Добавить в сравнение

    Размер стола:

    1120 х 1250 мм

    Макс. нагрузка на стол:

    4000 кг

    Максимальная частота шпинделя:

    2500 об/мин

    Мощность привода шпинделя:

    22 / 26 кВт

    Подробнее

    0 отзывов

    В наличии

    Горизонтально-расточной обрабатывающий центр с ЧПУ BMC-135TN, FEMCO, Тайвань

    Добавить в сравнение

    Размер стола:

    2200 х 2200 мм

    Макс. нагрузка на стол:

    15000 кг

    Максимальная частота шпинделя:

    3000 об/мин

    Мощность привода шпинделя:

    30 / 37 кВт

    Подробнее

    0 отзывов

    В наличии

    BMC 110T2

    Добавить в сравнение

    Размер стола:

    1440 х 1600 мм

    Макс. нагрузка на стол:

    8000 кг

    Максимальная частота шпинделя:

    2500 об/мин

    Мощность привода шпинделя:

    22 / 26 кВт

    Подробнее

    0 отзывов

    В наличии

    Горизонтально-расточной обрабатывающий центр с ЧПУ BMC-110FT2A, FEMCO, Тайвань

    Добавить в сравнение

    Размер стола:

    1440 х 1600 мм

    Макс. нагрузка на стол:

    8000 кг

    Максимальная частота шпинделя:

    2500 об/мин

    Мощность привода шпинделя:

    22 / 26 кВт

    Подробнее

    0 отзывов

    В наличии

    BMC 135R

    Добавить в сравнение

    Размер стола:

    1800 х 1200 мм

    Макс. нагрузка на стол:

    10000 кг

    Максимальная частота шпинделя:

    1500 об/мин

    Мощность привода шпинделя:

    22 / 26 кВт

    Подробнее

    0 отзывов

    В наличии

    BMC 110FT4

    Добавить в сравнение

    Размер стола:

    1440 х 1600 мм

    Макс. нагрузка на стол:

    8000 кг

    Максимальная частота шпинделя:

    2500 об/мин

    Мощность привода шпинделя:

    22 / 26 кВт

    Подробнее

    0 отзывов

    В наличии

    Горизонтально-расточной обрабатывающий центр с ЧПУ BMC-110R3, FEMCO, Тайвань

    Добавить в сравнение

    Размер стола:

    1400 х 1600 мм

    Макс. нагрузка на стол:

    6300 кг

    Максимальная частота шпинделя:

    2500 об/мин

    Мощность привода шпинделя:

    22 / 26 кВт

    Подробнее

    Будьте в курсе акции и спецпредложений

    Подпишитесь на рассылку

    Горизонтально-расточные станки HB-серия | HNK-CIS.RU

    Поставка, пуско-наладка и гарантийное обслуживание станков по металлообработке.

    (812) 294-60-33

    заказать звонок

    Станок серии HB идеален как для прецизионной, так и для силовой обработки при расточных и фрезерных работах. Шпиндельная бабка и стол обеспечивают широкие возможности обработки, а сверхточные сдвоенные шпиндельные подши-пники гарантируют низкую термическую дефо-рмацию и высокую точность обработки.

    Габаритные размеры

    Развернуть

    • HB-110
    • HB-130
    • HB-130A
    • HB-130P
    • HB-130PX
    • HB-130S
    • HB-130X
    • HB-130С
    • HB-130СX
    • HB-150

    Характеристики

    HB-110

    Cтол продольно,ось X (мм)1600
    Вертикальное перемещение
    шпинделя, осьY (мм)
    1500
    Перемещение стойки, ось Z (мм)1200
    Выдвижение шпинделя, ось W (мм)500
    Диаметр шпинделя(мм)110
    Обороты шпинделя(мм)5~3000
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    1150×1250
    Нагрузка на стол (кг)5000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)22/18.5 (30/25)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)25000

    Характеристики

    HB-130

    Cтол продольно,ось X (мм)3000
    Вертикальное перемещение
    шпинделя, осьY (мм)
    2000
    Перемещение стойки, ось Z (мм)1300
    Выдвижение шпинделя, ось W (мм)700
    Диаметр шпинделя(мм)130
    Обороты шпинделя(мм)5~2500(3000)
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    1600×1800
    Нагрузка на стол (кг)12000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)26/22 (35/30)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)38000

    Характеристики

    HB-130A

    Cтол продольно,ось X (мм)3000
    Вертикальное перемещение
    шпинделя, осьY (мм)
    2000
    Перемещение стойки, ось Z (мм)1300
    Выдвижение шпинделя, ось W (мм)700
    Диаметр шпинделя(мм)130
    Обороты шпинделя(мм)5~4000
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    1600×1800
    Нагрузка на стол (кг)12000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)22/30 (30/40)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)38000

    Характеристики

    HB-130P

    Cтол продольно,ось X (мм)3000

    Вертикальное перемещение
    шпинделя, осьY (мм)

    2000
    Перемещение стойки, ось Z (мм)1300
    Выдвижение шпинделя, ось W (мм)700
    Диаметр шпинделя(мм)130
    Обороты шпинделя(мм)5~2500(3000)
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    1400×3000
    Нагрузка на стол (кг)12000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)26/22 (35/30)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)38000

    Характеристики

    HB-130PX

    Cтол продольно,ось X (мм)4000

    Вертикальное перемещение
    шпинделя, осьY (мм)

    2300
    Перемещение стойки, ось Z (мм)1300
    Выдвижение шпинделя, ось W (мм)700
    Диаметр шпинделя(мм)130
    Обороты шпинделя(мм)5~2500(3000)
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    1600×4000
    Нагрузка на стол (кг)20000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)26/22 (35/30)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)47000

    Характеристики

    HB-130S

    Cтол продольно,ось X (мм)2000
    Вертикальное перемещение
    шпинделя, осьY (мм)
    1500
    Перемещение стойки, ось Z (мм)1300
    Выдвижение шпинделя, ось W (мм)700
    Диаметр шпинделя(мм)130
    Обороты шпинделя(мм)5~2500(3000)
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    1400×1600
    Нагрузка на стол (кг)7000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)26/22 (35/30)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)28000

    Характеристики

    HB-130X

    Cтол продольно,ось X (мм)3000 (4000)
    Вертикальное перемещение
    шпинделя, осьY (мм)
    2000 (2300)
    Перемещение стойки, ось Z (мм)1300
    Выдвижение шпинделя, ось W (мм)700
    Диаметр шпинделя(мм)130
    Обороты шпинделя(мм)5~2500(3000)
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    2000×2200
    Нагрузка на стол (кг)15000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)26/22 (35/30)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)40000

    Характеристики

    HB-130С

    Cтол продольно,ось X (мм)3000

    Вертикальное перемещение
    шпинделя, осьY (мм)

    2000
    Перемещение стойки, ось Z (мм)1300
    Выдвижение шпинделя, ось W (мм)700
    Диаметр шпинделя(мм)130
    Обороты шпинделя(мм)5~2500(3000)
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    1400×3000
    Нагрузка на стол (кг)10000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)26/22 (35/30)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)41000

    Характеристики

    HB-130СX

    Cтол продольно,ось X (мм)4000

    Вертикальное перемещение
    шпинделя, осьY (мм)

    2300
    Перемещение стойки, ось Z (мм)1300
    Выдвижение шпинделя, ось W (мм)700
    Диаметр шпинделя(мм)130
    Обороты шпинделя(мм)5~2500(3000)
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    1600×4000
    Нагрузка на стол (кг)15000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)26/22 (35/30)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)50000

    Характеристики

    HB-150

    Cтол продольно,ось X (мм)3000 (4000)

    Вертикальное перемещение
    шпинделя, осьY (мм)

    2300 (2500)
    Перемещение стойки, ось Z (мм)1600
    Выдвижение шпинделя, ось W (мм)1000
    Диаметр шпинделя(мм)150
    Обороты шпинделя(мм)5~2000(2500)
    Конус шпинделяISO 50

    Рабочая
    поверхность стола(мм)

    2000×2200
    Нагрузка на стол (кг)15000

    Точность угловых
    перемещений

    0,001°. Реперная точка через каждые 90°
    Мощность гл. двигателя (кВт)45/37 (60/50)
    Магазин инструмента (шт)40 / 60 / 90 / 120
    ЧПУFanuc 18iMB [Fanuc 31iA, Siemens 840 DE]
    Вес станка(кг)42000

    Подробные технические характеристики по запросу

    Запросить

    Горизонтальное растачивание – Услуги по горизонтальному растачиванию с ЧПУ

    Запросить предложение

    Technox Machine & Manufacturing Inc. — ведущий в отрасли поставщик услуг по механической обработке крупных деталей. Мы стремимся предлагать непревзойденное обслуживание клиентов, обеспечивать высочайшее качество деталей и достигать выдающейся точности в наших процессах обработки. Наши превосходные возможности горизонтального растачивания гарантируют своевременную, точную и высококачественную поставку компонентов для каждого заказа.



    Горизонтально-сверлильный станок

    На нашем высокотехнологичном предприятии установлено множество больших горизонтально-расточных станков с максимальной рабочей зоной 120 x 152 x 70 дюймов и возможностью обработки по 5 осям, что дает нам возможность обрабатывать очень сложные детали на высоких скоростях с сохранением точности ± Допуск 0,0005 дюйма. С помощью наших 15-тонных подъемных кранов мы также можем перемещать очень большие детали.



    Имея возможность работать со многими различными материалами, от стандартных металлов до высококачественных сплавов и инженерных пластиков, мы обладаем навыками и оборудованием для выполнения различных процессов механической обработки. Наша программа управления качеством направлена ​​на систематическое обеспечение того, чтобы наши процессы и продукты были как можно лучше. Тщательно контролируемые и контролируемые процедуры тестирования и проверки гарантируют, что каждое требование и ожидание клиента всегда будет выполнено или превышено.

    Сверлильные станки позволяют операторам добиваться точных и жестких допусков. При растачивании используются цельные режущие инструменты для увеличения предварительно просверленных отверстий в заготовках. Хотя во многих отношениях расточка похожа на токарную обработку, это сложная операция, требующая большого опыта для правильного выполнения процесса.


    Горизонтальное и вертикальное сверление

    Горизонтальные и вертикально-расточные станки определяются ориентацией их шпинделей. Горизонтально-расточные станки удерживают заготовки в неподвижном состоянии, в то время как инструменты поворачиваются для выполнения операций. Вертикально-расточные станки используют точение заготовок, в то время как инструменты остаются неподвижными.

    Горизонтальное растачивание обеспечивает большую универсальность, поскольку позволяет обрабатывать детали гораздо больших размеров. Существует ряд других льгот , в том числе:

    • Увеличение скорости производства
    • Уменьшенный прогиб инструмента
    • Совместимость с ЧПУ

    Материалы, с которыми мы работаем

    Technox производит компоненты из широкого спектра материалов. Наши навыки и оборудование позволяют нам работать с расширенный портфель материалов , таких как:

    • Сталь
    • Нержавеющая сталь
    • Алюминий
    • Латунь
    • Медь
    • Бронза
    • Никель
    • Чугун
    • Инконель
    • Хастеллой
    • Пластик

    Процессы обработки

    Наше оборудование и инструменты позволяют нам выполнять ряд процессов обработки , в том числе:

    • Сверление
    • Фрезерование
    • Сверление
    • Нажатие
    • Нарезание резьбы
    • Зенковка
    • Зенковка
    • Накатка
    • Протяжка
    • Карманный
    • Профилирование
    • Рассверливание
    • Отрезка/резка
    • Облицовка
    • Зубофрезерный станок

    Услуги горизонтального бурения от Technox

    Преимущество нашей сверхбольшой рабочей зоны в сочетании с нашей выдающейся точностью и оперативным обслуживанием клиентов обеспечивают непревзойденную ценность наших услуг по горизонтальному бурению. Работаем с 1976, и наша клиентская база охватывает широкий спектр требовательных отраслей, включая нефтегазовую, гидроэнергетику, сталелитейные заводы, а также производителей оборудования и машин. Чтобы получить дополнительную информацию, запросите расценки сегодня.


    Возможности горизонтального растачивания и горизонтального растачивания с ЧПУ

    Растачивание Фрезерование Сверление Нарезание резьбы Нарезание резьбы Зенковка Зенковка Накатка

    Протяжка Выемки Профилирование Развёртывание Отрезка/Нарезание Торцовка Зубофрезерование Шлиц

    Ручные расточные станки Горизонтально-расточные станки с ЧПУ

    Ось механизма: 5 Шпиндель:  5 в

    Сталь Нержавеющая сталь Алюминий Латунь Медь Бронза

    Никель Чугун Инконель ® Хастеллой ® Пластмасса

    Порошковое грунтовочное покрытие

    Покрытие Анодирование черным оксидом

    Длина детали: До 120 дюймов Ширина детали: До 152 дюймов Высота детали: До 70 дюймов Вес детали:  До 15 тонн (кран)

    ± 0,0005 в

    Пенетрант для повышения твердости (утечка) Покрытие поверхности

    Отчеты об инспекциях

    От прототипа до средних серий

    Икегай Корп | Информация о продукте | Станок

    Щелкните здесь, чтобы просмотреть сравнительную таблицу спецификаций

    Настольный тип

    Компактный настольный тип с высокой функциональностью

    Горизонтально-расточный и фрезерный станок с ЧПУ
    РАСТОЧНО-ФРЕЗЕРНЫЙ СТАНОК С ЧПУ
    НБ11Т
    • Максимальная мощность вращения 2050 Н·м при диаметре главной оси φ110
    • Стол 950×1050мм
    • Скорость вращения главной оси имеет широкий диапазон от 5 до 3000-1
    • Цельная компактная конструкция, сочетающая в себе электронику и механику
    • Простота в обращении и компактный дизайн

    Настольный тип со знакомой конструкцией контактной сети

    Горизонтально-расточный и фрезерный станок с ЧПУ
    РАСТОЧНО-ФРЕЗЕРНЫЙ СТАНОК С ЧПУ
    НБ110Т
    • Подвесная панель управления, удобная для подготовки к ручному процессу, процессу сопоставления байтов и т. д.
    • Крупномасштабный 14 ЭЛТ-цвет, обеспечивающий легкую проверку и редактирование программы
    • С функцией диагностики отказов, которая понимает с одного взгляда
    • Широкий четырехсторонний стол с грузоподъемностью 6,5 т
    • M60p=5,5 метчик возможен при быстром вращении

    Настольный тип с самыми высокими возможностями в этом классе

    Горизонтально-расточный и фрезерный станок с ЧПУ
    РАСТОЧНО-ФРЕЗЕРНЫЙ СТАНОК С ЧПУ
    НБ130Т
    • Общие технические характеристики для главной оси с NB110T, принимающим φ130 жесткой главной оси
    • Ход оси W составляет 700 мм. Максимальная мощность вращения главной оси 3200 Нм
    • Главный двигатель переменного тока 22/18,5 кВт

    Планарный тип

    Планарный тип, обеспечивающий стабильную обработку больших объемов работ

    Горизонтально-расточный и фрезерный станок с ЧПУ
    РАСТОЧНО-ФРЕЗЕРНЫЙ СТАНОК С ЧПУ
    НБ130П
    • Плоский тип для крупных работ
    • Главная ось жесткая диаметром φ130
    • Главный двигатель переменного тока 22/18,5 кВт
    • Грузоподъемность стола 10 т

    Встроенная лицевая панель управления по оси U

    Лицевая панель управления по оси U встроенного типа

    Боковая панель ЧПУ
    (встроенная лицевая панель)
    РАСТОЧНО-ФРЕЗЕРНЫЙ СТАНОК С ЧПУ
    БНК100Т
    • Салазки для торцовки, управляемые ЧПУ в направлении диаметра, позволяют торцевать детали большого диаметра, сверлить, сужать и обрабатывать сферы
    • ATC, в котором используется один и тот же картридж как для лицевой панели, так и для основной оси
    • Приводные механизмы с независимым вращением для главной оси и планшайбы

    Щелкните здесь, чтобы увидеть функцию оси U

    Таблица сравнения характеристик
    НБ11Т НБ110/130Т НБ130П БНК100Т
    Размер стола 950×1050 мм 1400×1600 мм 1600×1800 мм 1400×1600 мм
    Вес нагрузки стола 2500, с 6 500,с 10 000 с 6 500,с
    Расстояние перемещения по оси X 1200 мм 2000 мм 3000 мм 2000 мм
    Расстояние перемещения по оси Y 1000 мм 1600 мм 2000 мм 1450 мм
    Расстояние перемещения по оси Z 700 мм 1450 мм 1600 мм 700 мм
    Расстояние перемещения по оси U 230 мм
    Расстояние перемещения по оси W 350 мм 650 мм 700 мм 500 мм
    УВД 30 шт. 40 шт. 40 шт. 60 шт.
    Конус главной оси НТ50 НТ50 НТ50 НТ50
    Скорость вращения главной оси 5-3000 мин-1 5-3000 мин-1 5-2500 мин-1 10-1600 мин-1
    Главный двигатель AC22/18,5 кВт AC18,5/15кВт AC22/18,5 кВт AC15/11кВт
    Требуемая площадь 3540×3960 мм 4800×5870 мм 6000×6500 мм 4800×5980 мм
    Масса машины нетто 15 000 с 29 500,с 33 000,с 30 000 с

    Горизонтальная таблица типа Связывая мельница для продажи

    См. Также: Новые модели (594)

    Горизонтальный тип таблицы. Включает различные инструменты и держатели

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    США

    Расточные станки с горизонтальным столом

    AYCE AC60

    Расточные станки с горизонтальным столом

    Горизонтальный расточный станок AYCE AC60, стол 39,4 x 27,5 дюймов, ход шпинделя 39,4 x 47,3 x 31,5 дюйма, ход 2 51000 RPM

    Запросить дополнительную информацию

    Добавлено в список запросов

    Запрос отправлен 20.09.22

    Сравнить

    Калифорния, США

    Тип горизонтального стола Расточные станки Тип Горизонтальный стол

    STAVELEY

    0007

    3-дюймовый горизонтальный сверлильный станок с настольным столом Стейвли Ричардс Реф. #B550054 Размер шпинделя… 3 дюйма Конус шпинделя…# 5 Морзе Скорость вращения шпинделя… от 164 до 1000 об/мин Подача шпинделя….003 до .500 I.P.R…

    €9,971 – €49,849 EUR

    Запросить дополнительную информацию

    Добавлено в список запросов

    Запрос отправлен 20.09.22

    Сравнить

    Техас, 900

    Расточные станки с горизонтальным столом

    UNION HBM

    Расточные станки с горизонтальным столом

    Старый расточный станок H, шпиндель MT5, в приличном рабочем состоянии

    €13 957,83 EUR

    Запросить дополнительную информацию

    Добавлено в список запросов

    Запрос отправлен 9/20/72 Сравнить 9/20/72

    Саскачеван, Канада

    Горизонтально-сверлильные станки настольного типа

    TOSHIBA BT-8DR

    Горизонтально-сверлильные станки настольного типа

    Горизонтально-сверлильный станок Toshiba BT-8DR, 1973

    Запрос a QUOTE

    Добавлен в список запросов

    Запрос, представленные 20. 09.22

    Сравнение

    Соединенные Штаты

    Горизонтальный тип таблицы. ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК NOMURA НАСТОЛЬНОГО ТИПА 3,35″

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    США

    Горизонтальная таблица Тип Сборные мельницы

    Toshiba Shibaura BT-8DR

    Горизонтальный тип таблицы Буринг

    Digital Readout, встроенный в роторный таблица

    Запрос Quote

    Добавлено к запросу

    . /22

    Сравнить

    США

    Горизонтальные настольные расточные станки

    AYCE AC90

    Горизонтальные настольные расточные станки

    3.5″ AYCE настольного типа HBM

    Запрос a Quote

    Добавлено в список запросов

    Запрос, представленные 20. 09.22

    Сравнение

    Иллинойс, Соединенные Штаты

    Горизонтальный тип таблицы. Расточные станки настольного типа

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    Саскачеван, Канада

    Расточные станки с горизонтальным столом

    TOS W9A

    Горизонтально-расточной станок

    3,5-дюймовый TOS ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК, 1981 г. ПРОИЗВОДИТЕЛЬ: ТОС МОДЕЛЬ: W9A ГОД: 1981 ДИАМ. ШПИНДЕЛЯ: 3,5 дюйма (90 мм) КОНУС ШПИНДЕЛЯ: конус № 40 с силовым тяговым стержнем СКОРОСТИ ШПИНДЕЛЯ: от 28 до 1400 об/мин…

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    Квебек, Канада

    007

    TOS Varnsdorf W-9A

    Горизонтальная таблица Тип Связывая мельница

    Запрос a Quote

    Добавлено в список запросов

    Запрос. Фрезы

    SUPERMILL J

    Горизонтально-расточные станки настольного типа

    3-1/2″ Б/у Supermill, модель J, горизонтально-расточного станка настольного типа Ref.#B550070 Модель: J-3.5 Размер шпинделя…..3-1/2″ Конус шпинделя…..# 5 Морзе Основные скорости вращения шпинделя ….. от 16 до 1000 об/мин С…

    € 9 971 – 49 849 евро

    Запрос Подробнее

    Добавлено в список запросов

    Запрос, представленные 9/20/22

    Сравнение

    Texas, United States

    Hore -44650

    Горизонтально-расточные станки настольного типа

    Meuser & Co Модель M76BFS-44650 Горизонтально-расточной станок с Sony DRO

    €58 822,29 EUR

    Запросить дополнительную информацию

    Добавлено в список запросов

    Request submitted 9/20/22

    Compare

    Virginia, United States

    Horizontal Table Type Boring Mills

    STANKO 2620B

    Horizontal Table Type Boring Mills

    Request a Quote

    Added to Request list

    Запрос отправлен 20. 09.22

    Сравнить

    Альберта, Канада

    Расточные станки с горизонтальным столом

    FERMAT WFC 10

    Расточные станки с горизонтальным столом

    FERMAT WFC 10 CNC Cross Table Type (Moving Saddle) Горизонтально-расточной станок Ø шпинделя 3,9″, CAT 50, 4000 об/мин Горизонтально-расточный и фрезерный станок с ЧПУ WFC 10 производства FERMAT представляет собой непрерывно…

    €423 211,44 EUR

    Запросить дополнительную информацию

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Чехия Сравнить

    Расточные станки с горизонтальным столом

    TOS W-100A

    Расточные станки с горизонтальным столом

    4 “Таблица TOS Type Type Horizontal Boring, Melling & Drilling Machine

    Более 99 700 евро

    Запрос.

    Расточные станки с горизонтальным столом

    TOS VARNSDORF W100

    Расточные станки с горизонтальным столом

    Запросить цену

    Добавлено в список запросов

    Запрос отправлен 9/20/22

    Compare

    Alberta, Canada

    Horizontal Table Type Boring Mills

    TOS VARNSDORF W100

    Horizontal Table Type Boring Mills

    TOS W100 4″ Manual Horizontal Boring Mill

    Request a Quote

    Добавлено в список запросов

    Запрос отправлен 20. 09.22

    Сравнить

    Канада

    Расточные станки с горизонтальным столом

    TOS W-100A

    Расточные станки с горизонтальным столом

    Оборудован с помощью:> лицом к лицу с хвостом

    Запрос a QUOTE

    Добавлено в список запросов

    Запрос 9/20/22

    Сравнение

    Индия

    VARNSDORF W100A

    Расточные станки с горизонтальным столом

    Условия: 100% процент перед отгрузкой, фрахт и пошлина оплачиваются отдельно Фрахт FCA TOS Varnsdorf

    Свыше 99 700 евро

    евро

    Запрос Дополнительную информацию

    Добавлено в список запросов

    Запрос, представленная 20.09.22

    Сравнение

    Георгия, США

    Горизонтальные таблицы. 3,94″ Kuraki KBT-1003W, X-59″, Y-49″, Z-47″, W-27,6″, 41″ x 47″ R. Tbl, 1200 об/мин, конус 50, DRO, 15HP, #31969

    Запрос коммерческого предложения

    Добавлен в список запросов

    Запрос отправлен 9/20/22

    Сравнить

    США

    Расточные станки с горизонтальным столом

    NOMURA B-100SR РАСТОЧНЫЙ СТАНОК 4″

    Расточной станок с горизонтальным столом

    Расточный станок с горизонтальным столом Nomura 4″SR , 45″ x 50″ Стол 1980-х годов – Good Running Machine

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    США Тип Горизонтальные столы

    00007

    TOS W-100A

    Горизонтальная таблица типа Святые мельницы

    Запрос a Цитата

    Добавлено в список запросов

    Запрос 9/20/22

    Alberta, Canada

    TipeSont TipeSontal TipeSontal TipeSontal Tipsontal Tipsontals.

    NOMURA B100SR

    Расточные станки с горизонтальным столом

    Nomura B100SR, шпиндель 4″, X-59″, Y-49″, Z-20″, W-60″, 1200 об/мин, подвесное управление, #30666

    Запросить предложение

    Добавлено в список запросов

    Запрос представил 20.09.22

    Сравнение

    Соединенные Штаты

    Горизонтальный тип таблицы Бурильные мельницы

    Цинциннати Гилберт 4 CNT

    HORZONTAL TABLE BORON Модель 4″ CDT Серийный № 4С-180 Конус шпинделя 50 Скорость вращения шпинделя от 7 до 1610 об/мин. Ход шпинделя 30″ Размер стола 48 “х 60″ Поперечный ход стола 60” Вер…

    Запросить цену

    Добавлено в список запросов

    Запрос представил 20.09.22

    Сравнение

    Соединенные Штаты

    Горизонтальный тип таблицы Бурные мельницы

    Devlieg 4H-72

    Borging Table Type Mills

    Devlieg 4ch-722. Boring Boring Mills

    Devlieg 4ch-722. , Восстановленный в 2008 г., Под приводом, 4-я ось, Доступная оснастка

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    США

    Горизонтальные настольные расточные станки

    DEVLIEG 4H-72

    Горизонтальные настольные расточные станки

    4″, DEVLIEG 4H-72, 1965, 60″ ВЕРТИКАЛЬНЫЙ, 72″ ПОПЕРЕЧНЫЙ, 35″ X 72″ СТОЛ, ПОД СТОЛОМ

    € 9,971 – 49 849 евро

    Запрос Подробнее

    Добавлено в список запросов

    Запрос 9/20/22

    Сравнение

    США

    Horizontal Type Type Type Type Type Type Boring Mills

    7474 GIDSIS и GIDSIS и GIDSIS LEARISONTAL TABLE TAIL BORing Mills

    4077474 GIDSIS

    . РТ

    Горизонтальные расточные станки настольного типа

    4-дюймовые горизонтальные расточные станки Giddings & Lewis модели 340 RT, бывшие в употреблении

    Горизонтально-сверлильные станки настольного типа

    GIDDINGS & LEWIS 65-D4-T

    Горизонтально-сверлильные станки настольного типа

    Подержанный горизонтально-сверлильный станок Giddings & Lewis 4” Модель: 65-D-4T / Серийный номер: 150-523-63 Тяжелая конструкция рамы HBM, очень тонкая, общее состояние машины очень хорошее. Это м…

    Request a Quote

    Added to Request list

    Request submitted 9/20/22

    Compare

    Utah, United States

    Horizontal Table Type Boring Mills

    GIDDINGS & LEWIS 65-D4-T

    Расточные станки с горизонтальным столом

    4-дюймовые столы GIDDINGS & LEWIS HBM, 1963

    Запросить цену

    Добавлено в список запросов

    Запрос отправлен 20.09.22

    Сравнить

    США, Иллинойс0007

    Горизонтальные настольные расточные станки

    GIDDINGS & LEWIS 70A-DP4-T

    Горизонтальные настольные расточные станки

    #21790 4-дюймовые ручные настольные горизонтально-расточные станки Giddings & Lewis №: 150-917 Модель: 70А-ДП4-Т Производство: 1969 г. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Размер стола: 36″ x 74″ с (7) пазами под тройник 13/16″ и (3) 3/4. ..0007

    Сравнение

    Pennsylvania, Соединенные Штаты

    Горизонтальный тип таблицы. T, стол 36 дюймов X 72 дюйма, 56 дюймов в длину и 62 дюйма в крестовине, #50 NST, DRO,’69

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    Флорида , США

    Горизонтальная таблица типа Скуры Миллс

    Giddings & Lewis Fraser 70A-DP4-T

    Горизонтальные тип таблицы Бурильные мельницы

    Запрос a Цитата

    Добавлено в список запросов

    Запрос. Представлен 9/20/22

    9

    . , США

    Горизонтальные настольные расточные станки

    GIDDINGS & LEWIS FRASER T-4

    Горизонтальные настольные расточные станки

    4″ GIDDINGS & LEWIS Fraser настольного типа HBM

    Запрос a QUOTE

    Добавлен в список запросов

    Запрос, представленные 20. 09.22

    Сравнение

    Иллинойс, Соединенные Штаты

    Горизонтальный тип таблицы. Фрезы

    Горизонтально-расточной станок с ЧПУ Kuraki KBT-11W

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    США

    Горизонтальные настольные расточные станки

    LUCAS 441-B

    Горизонтальные настольные расточные станки

    Очень чистые и хорошо работающие. Периодически используются, пока не прибудет более крупный. Модель 441 B – 72

    € 9 971 – 49 849 евро

    Запрос Подробнее

    Добавлено в список запросов

    Запрос. Представлен 9/20/22

    Сравнение

    Теннесси, Соединенные Штаты

    . Миллс

    LUCAS 441-B120

    Расточные станки с горизонтальным столом

    Lucas 441B120, X-84, Y-72″, Z-24″, W-79″, 42″ x 86″ Стол, 3-осевой Fagor DRO, 50 Taper, Pendant Control, #30388

    Запрос a QUOTE

    Добавлен в список запросов

    Запрос, представленная 9/20/22

    Сравнение

    Соединенные Штаты

    Горизонтальный тип таблицы Скучные мельницы

    Lucas 4441B-722222222222222222222222222222222222222222222222222

    Горизонтально-расточные станки настольного типа

    4-ДЮЙМОВЫЙ ГОРИЗОНТАЛЬНО-РАСТОЧНО-ФРЕЗЕРНЫЙ СТАНОК LUCAS НАСТОЛЬНОГО ТИПА

    € 9,971 – 49 849 евро

    Запрос Подробнее

    Добавлено в список запросов

    Запрос 9/20/22

    США

    Horizontal Type Type Type Type Boring Mills

    4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444н.

    Расточные станки с горизонтальным столом

    #441B72 ГОРИЗОНТАЛЬНО-НАСТОЛЬНЫЙ РАСТОЧНЫЙ СТАНОК LUCAS, 1965

    Запросить цену

    Добавлено в список запросов0006 Сравнение

    Соединенные Штаты

    Горизонтальная таблица Тип Святые мельницы

    LUCAS 441B-72

    Горизонтальный тип таблицы. список

    Заявка отправлена ​​20.09.22

    Сравнить

    США

    Расточные станки с горизонтальным столом

    NOMURA B-100WP

    Расточные станки с горизонтальным столом

    Горизонтальный расточно-фрезерный станок NOMURA с плоским столом Модель: B-100WP Наш веб-сайт: https://www.ryokuta.com/en/products/b-100wp

    Запросить цену

    Добавлено в список запросов

    Заявка отправлена ​​20.09.22

    Сравнить

    Тайвань

    00

    0

    0 Горизонтальные расточные станки настольного типа

    NOMURA B100SR

    Горизонтальные настольные расточные станки

    4″ NOMURA настольного типа HBM, 1982

    Запросить предложение

    Добавлен в список запросов

    Запрос, представленная 20. 09.22

    Сравнение

    Иллинойс, США

    Горизонтальный тип таблицы Священные мельницы

    Poreba HBM4

    Горизонтальный тип типа Type Type Mills

    Poreba, HBM-4,

    86,6″ X, 62,99″ Y, 62,99″ Z, 21,6, ГОРИЗОНТАЛЬНО-РАСТОЧНЫЙ СТАНОК НОВИНКА: 2019

    Запросить цену

    Добавлен в список запросов

    Запрос отправлен 20.09.22

    Сравнить

    579

    Горизонтальные настольные расточные станки

    POREBA HBM4

    Горизонтальные настольные расточные станки

    POREBA, HBM-4, 86,6″ X, 62,9″ Y, 62,9″ Z, 21,6, 4,3″ Z, MFi CRL0, ШПИНДЕЛЬ FANUC Новое: 2020

    Запрос a Quote

    Добавлен в список запросов

    Запрос, представленная 20.09.22

    Сравнение

    Соединенные Штаты

    Горизонтальный тип таблицы. Сверлильные станки

    4 “Тип таблицы таблицы Sinada HBM

    Запрос a QUOTE

    Добавлено в список запросов

    Запрос, представленные 20. 09.22

    Сравнение

    Иллинойс, Соединенные Штаты

    Горизонтальные таблицы Скуровые мельницы

    Summit AFD 105

    Расточные станки с горизонтальным столом

    4-дюймовый стол SUMMIT, тип HBM, 1995

    Запросить цену

    Добавлено в список запросов0007

    Горизонтальная таблица Тип бурильных заводов

    Summit HTM 4

    Горизонтальный тип таблицы Бурильные мельницы

    4 “Тип таблицы Саммита HBM, 1996

    Запрос avote

    . 22

    Сравнить

    Иллинойс, США

    Расточные станки с горизонтальным столом

    TOS W-100A

    Расточные станки с горизонтальным столом

    4″, TOS W19097, 44″ ВЕРТИКАЛЬНО, 63″ ПОПЕРЕЧИНА, ЗАДНЯЯ БАБКА, ОПОРА ШПИНДЕЛЯ, УЦИ

    49 850 € – 99 699 € EUR

    Запросить дополнительную информацию

    Добавлено в список запросов

    Запрос отправлен 20. 09.22

    8 900 Штаты

    Горизонтальная таблица Тип бурильных мельниц

    TOS W-100A

    Горизонтальная таблица Тип Type Bory Mills

    4 “TOS Type Type Tys HBM, 1999

    Запрос avote

    ./20/22

    Сравнение

    Иллинойс, Соединенные Штаты

    Горизонтальный тип таблицы.

    Запросить цену

    Добавлено в список запросов

    Запрос отправлен 20.09.22

    Сравнить

    Онтарио, Канада

    Горизонтально-расточные станки – Dominion Air & Machinery

    Показаны все 8 результатов

    Сортировка по популярностиСортировка по датеСортировка по цене: от низкой к высокойСортировка по цене: от высокой к низкой
  • Передняя бабка шпинделя изготовлена ​​из цельной отливки «FCD600».
  • Ступенчатая конструкция отливок по оси X для повышения жесткости резки.
  • Поддон также изготовлен из литья «FCD600», чтобы исключить возможную деформацию, вызванную большой полезной нагрузкой.
  • Структура колонны машины имеет двойную стенку и симметрична, что практически исключает возможную термическую деформацию.
  • Соединительная часть основного компонента станка 100% ручная обработка для обеспечения долговременной точности резки.
  • Мощный шпиндель IDD

    • В мощном шпинделе используются высокоточные керамические шарикоподшипники.
    • Высокоэффективная система охлаждения масла шпинделя эффективно минимизирует термическую деформацию, обеспечивая высокую точность.
    • Максимум 15 000 об/мин
    • 22 кВт и крутящий момент 200 Нм подходят для любых условий резания.
    • BB40 с одновременным контактом конуса и фланца обеспечивает более высокую точность обработки, что может увеличить срок службы шпинделя и инструмента.

    Высокопроизводительное рабочее пространство

    • Большой рабочий стол ø750 мм x 1000 мм и макс. грузоподъемность достигает 500 кг каждый.
    • Клиент может заказать машину с поддонами 400 мм и 500 мм.
    • Позволяет работать с поддонами 400 мм и 500 мм на одной машине.

    Поворотный стол оси B

    • 1° программируемый.
    • Мощное усилие зажима 3500 Нм.
    • Датчики воздуха
    • подтверждают точное позиционирование и посадку поддонов.

    Надежная автоматическая смена поддона

    • Смена поддона за 7 секунд.
    • Приводится гидравлическим приводом.
    • Простая конструкция, надежность и простота обслуживания.

    Надежная автоматическая смена инструмента

    • Один цикл смены инструмента занимает 1 секунду.
    • Скорость ATC программируется на высокой и низкой скорости.
    • Магазин инструментов с сервоприводом, который отличается высокой точностью и быстрым поиском инструмента.
    Lucas WFC 10

    Горизонтально-расточной станок настольного типа

    WFC 10 CNC — это модель, специально разработанная для производителей, которым не требуется обработка больших заготовок.

    • Диаметр шпинделя этой мельницы составляет 100 мм l 3,94″. Также можно заказать станок с диаметром шпинделя 110 мм 4,33″.
    • Эта модель является самым маленьким горизонтально-сверлильным станком из линейки продуктов Fermat.
    • Подходит для обработки деталей весом до 3000 кг l 6614 фунтов
    • Неподвижная колонна и основание поворотного стола, перемещаемое перпендикулярно
    • Сочетание удобной системы и высокой производительности резки
    • Низкая стоимость делает ЧПУ WFC 10 очень популярной моделью среди потенциальных клиентов.
    • большой выбор дополнительных приспособлений для обработки, которые можно использовать в режиме WFC 10



    Напольный фрезерный станок Lucas WF 13R/15R

    WF 13 R/15 R с ЧПУ – напольный горизонтально-расточной станок

    • Напольный фрезерный станок Fermat WF 13 включает в себя новейшие технологические достижения, доступные на рынке станков.
    • А Горизонтально-расточной станок напольного типа WF предназначен для точного и высокопроизводительного координатного растачивания, сверления, фрезерования и нарезания резьбы крупных и тяжелых заготовок из чугуна, стального литья и стали.
    • WF имеет широкий спектр аксессуаров, которые могут быть добавлены, что значительно повышает универсальность машины.
    • Станок WF 13 оснащен мощной передней бабкой, способной воспринимать большие осевые усилия для обработки как больших, так и малых заготовок. Он оснащен приводным шпинделем с ходом 730 мм, а также может быть включен дополнительный ход ползуна 700 мм.
    • Поворотный стол с ЧПУ может выполнять точную круговую интерполяцию.
    • Разработан даже для самых проблемных ситуаций обработки благодаря своей жесткой конструкции и возможностям точной обработки.
    • Станина предназначена для поглощения максимального количества вибраций, возникающих при резке. Он оснащен сверхмощными линейными направляющими.
    • Станок может быть оснащен напольными плитами и/или поворотным столом (столами) в соответствии с требованиями обработки.
    Lucas WRF 130/150/160 Напольный станок

    WRF 130/150/160 ЧПУ – Напольный горизонтально-расточный станок

    • Новейшая концепция и технология напольных горизонтально-расточных станков, представленных в настоящее время на мировом рынке.
    • Его мощная передняя бабка состоит из подвижного ползуна (ось Z) и подвижного приводного шпинделя (ось W).
    • Превосходная точность круговой интерполяции и высокая точность дополнительного поворотного стола с ЧПУ.
    • Колонна перемещается по оси X от 2400 до 28 100 мм l 94,49″ -1 106″
    • Ход передней бабки может составлять от 2 000 мм до 6 000 мм l 78,74″ – 236,22″
    • Ход поршня: от 900 мм до 1200 мм l 35,43″-74,24″.
    • Мы можем адаптировать станок для вашего производства, используя различные дополнительные аксессуары.
    • Машина с ходом ползуна 1 550 мм.
    • Этот станок оснащен универсальной автоматической фрезерной головкой с бесступенчатым управлением (UHAmi) или автоматической фрезерной головкой 2,5°
    • Обеспечивает удаление большого количества стружки благодаря мощной передней бабке и прочной колонне.
    • Мельница
    • WRF может быть оснащена поворотным столом различных размеров и грузоподъемности или плитами пола.
    Lucas WFT 11 Настольный станок

    WFT 11 CNC – Настольный горизонтально-расточный станок

    • Благодаря диаметру шпинделя 110 мм и 4,33″ станок может врезаться глубоко в заготовки, не будучи слишком широким.
    • Т-образная осевая конструкция и поворотный стол с исключительной точностью позиционирования.
    • Все основные компоненты машины изготовлены из серого чугуна и стабилизированы путем отжига.
    • Поворотный стол выдерживает нагрузку до 8 000 кг l 176 36 lb.
    • Благодаря использованию двух шестерен, работающих по принципу ведущий-ведомый, конструкция стола оказалась одной из самых точных в своем классе.
    • Использование специальных принадлежностей, таких как устройство автоматической смены инструмента, фрезерные и торцевые головки, раскрывает потенциал этой конструкции станка
    Lucas WFT 13 / 13R- Настольный

    WFT 13R/ 13R Настольный горизонтально-расточный станок с ЧПУ

    • Универсальный, удобный и удобный станок для точного фрезерования, а также согласованного растачивания и резки сложных заготовок до 20 000 кг л 44 092 фунта
    • Мощная шпиндельная бабка, большие осевые усилия и самый точный стол в своей категории.
    • Машина доступна в базовой комплектации, а также в сопровождении различных аксессуаров и модификаций.
    • WFT 13 CNC является всеобщим фаворитом и экспортируется более чем в 40 стран мира.
    • Долгая история производства и компоненты высочайшего качества, а также довольные клиенты — вот наши стандарты.
    • Станок с ЧПУ WFT 13 R представляет собой инновационную конструкцию станка благодаря подвижному поршню.
    • Серводвигатели переменного тока с цифровым управлением для всех ЧПУ могут одновременно управлять данными положения 5 или более осей станка.
    • Автоматическая система поддонов имеет систему челнока от 2 до 5 поддонов.
    Lucas WRF 160 Heavy – Напольный станок

    WRF 160 Heavy – Напольный горизонтально-сверлильный станок

    WRF 160 Heavy – чрезвычайно прочное исполнение нашего напольного бурильного станка, представляющее новейшие концепции и технологии, доступные для напольного типа горизонтальные расточные станки в настоящее время доступны на мировом рынке.

    Благодаря превосходной точности круговой интерполяции и очень точной конструкции дополнительного поворотного стола с ЧПУ с максимальной нагрузкой до 80 000 кг l 176 370 фунтов более тяжелые детали можно закреплять на напольных плитах или столах специальной конструкции.

    • Конструкция с изготовленной колонной с поперечным оребрением
    • Ход штока 1500 мм l 69,06″
    • Ход шпинделя 1 000 мм l 39,37 дюйма и диаметр шпинделя 160 мм l 6,30 дюйма
    • Две ШВП на стойке 100 мм l 3,9диаметром 4″ и гидроцилиндром для компенсации веса передней бабки.
    • Передняя бабка имеет 6 коробчатых направляющих с 2 линейными направляющими с левой стороны для обеспечения жесткого и точного позиционирования.
    • Линейное перемещение осуществляется по гидростатическим направляющим.
    • Ширина одной направляющей составляет 450 мм l 17,71″, что обеспечивает существенную поддержку и жесткость машины.
    • Полностью интегрированные модульные конструкции, включая X-путешествие от 2 400 мм до 28 100 мм l 3,94″l 94,29″ -1 106″, ход по оси Y от 2 000 мм до 8 000 мм l 78,74″-314,96″
    • Все варианты этой модели доступны с различными насадками, столами и напольными плитами.
    Lucas WRFT 130/150/160 – настольный станок

    WRFT 130/150/160 CNC – настольный горизонтально-расточный станок

    WRFT 130/150/160 CNC – универсальный расточно-фрезерный станок, позволяющий эффективно обрабатывать большие и тяжелые детали, используя высокую точность и качество работы.

    • Крупнейшие горизонтально-сверлильные станки настольного типа производства Fermat.
    • Высокая производительность фрезерования и сверления даже в верхней части хода по оси Y
    • Более высокая точность, чем у других станков, представленных на рынке.
    • Мощная передняя бабка состоит из подвижного ползуна (ось V) и подвижного приводного шпинделя (ось W).
    • Дополнительные дополнительные аксессуары увеличивают количество управляемых осей.
    • При обработке металла колонна станка обеспечивает перемещение по оси Z, а заготовки зажимаются на поворотном столе, перемещающемся по оси X.
    • Стандартная конфигурация обеспечивает линейные направляющие для всех осевых направляющих.

    Как это работает – становится скучно

    Архив Today’s Machining World: Апрель 2009 г., том. 5, выпуск 04

    Сверлильные станки остаются жизненно важными в устойчивых к рецессии отраслях .

    Хотя они не могут похвастаться таким количеством наворотов, как другие, более яркие станки, расточные станки выполняют операции механической обработки, которые пользуются спросом на современном мировом рынке производства.

    «Каждому виду крупной промышленности, использующей оборудование, рано или поздно потребуется расточной станок», — сказал Боб Коннерс, вице-президент по продажам и маркетингу компании United Precision Services, Цинциннати, штат Огайо, импортера Union Boring Mills.

    «Это точные, сложные, эффективные станки, обладающие большой универсальностью», — добавил Грег Морган, президент ремонтной мастерской CNC Industries Inc., Фэрмонт, Западная Вирджиния. отверстие увеличивается с помощью одноточечного режущего инструмента при внутренней токарной обработке. Растачивание можно использовать для черновой или чистовой обработки внутренней поверхности. Допуски обычно находятся в пределах от ±0,002″ до ±0,0005″.

    Зачем растачивать

    Использование расточной фрезы по сравнению с другим станком имеет два основных преимущества. Как правило, они имеют большую настраиваемую оболочку для детали; очень большие детали легко обрабатываются на расточном станке. «Сверлильные станки — это синоним работы с большими конвертами, — сказал Коннерс. «Поэтому любая заготовка, которая должна быть обработана и имеет размеры, превышающие 60-дюймовую оболочку, обычно направляется к расточному станку, потому что традиционные горизонтальные обрабатывающие центры не предназначены для больших оболочек».

    Еще одним преимуществом является то, что сверлильный станок оснащен шпинделем, который выдвигается из передней бабки, что позволяет конечному пользователю проникать в небольшие полости. «С вращающимся шпинделем у вас есть возможность укоротить инструмент от точки резца до места его крепления к шпинделю, и вы минимизируете отклонение инструмента», — сказал Кеннет Кэмпшур, директор по продажам производителя расточных станков MAG Giddings & Lewis, Fond du Лак, Висконсин

    Расточные станки

    Существует два типа расточных станков: горизонтальные и вертикальные. На горизонтальном станке шпиндель устанавливается горизонтально, а на вертикальном станке шпиндель устанавливается вертикально. Основное различие между ними заключается в том, что на горизонтально-расточном станке заготовка неподвижна, а инструмент вращается, а на вертикально-расточном станке инструмент неподвижен, а заготовка вращается. Форма заготовки обычно определяет, используется ли вертикальный или горизонтальный станок.

    «На горизонтальной поверхности у вас больше возможностей, потому что она не ограничивает размер вашей детали», — сказал Морган. «Вы можете работать только с тремя футами на три фута, но вы можете положить на стол деталь высотой 10 футов, тогда как с вертикальной машиной вы можете положить на стол только трехфутовую деталь».

    Несмотря на эти различия, вертикальные и горизонтальные мельницы, как правило, используются одинаково. Джон Илчишин, владелец мастерской Pride Machine Tool Inc., Мелроуз-Парк, штат Иллинойс, имеет в своем магазине оба типа и затрудняется сказать, какой из них более популярен. «Все наши станки заняты, и у нас столько же работы на вертикально-расточном станке, сколько и на горизонтально-расточном станке», — сказал он.

    Как выполнять растачивание

    Расточная оправка состоит из сменной пластины, шпинделя и анкера, с помощью которого шпиндель крепится к станку. Длина, на которую шпиндель выступает из анкера, является его вылетом.

    Эта заготовка для камнедробилки. Обрабатывается на горизонтально-расточном станке. (Фото любезно предоставлено компанией Pride Machine Co.)

    Конечные пользователи стремятся максимально ограничить вылет, поскольку чем длиннее шпиндель выступает из анкера, тем выше риск отклонения, что может привести к вибрации и поломке вставки. «Вы работаете с флагштоком, поэтому чем длиннее флагшток, тем он слабее», — сказал Кэмпшер.

    Машинисты обычно оценивают допустимый вылет по отношению вылета к диаметру стержня, который должен быть как можно больше. Некоторые привязывают это отношение к четырем к одному, вылет к диаметру. По словам Коннерса, соотношение может достигать 10 к одному, но это будет «самый худший случай». Расточные станки цеха Ильчишина имеют диаметр прутка от 5 до 6 дюймов, а его операторы стараются не вылетать более чем на 36 дюймов. Он говорит, что соотношение восемь к одному может быть достигнуто без каких-либо проблем.

    Диаметр стержня на машине определяет, сколько лошадиных сил потребуется. «5-дюймовый шпиндель имеет мощность примерно от 50 до 70 лошадиных сил, а по мере увеличения диаметра вы также можете увеличить свою мощность», — сказал Гэри Карлсон, вице-президент производителя станков WMW Machinery, West Nyack, NY

    Где резина встречается с дорога на сверлильном станке, есть вставка. Тип используемой пластины определяется тем, занимается ли конечный пользователь черновой или чистовой обработкой. «Что касается чистовой обработки, мы делаем зачистные кромки особой геометрии, которую мы называем кромкой ножа, — сказал Тони Уильямс, руководитель отдела решений Sandvik Coromant, Понтиак, штат Мичиган. — Вы получаете чистую, острую режущую кромку, которая позволяет инструмент для прохождения через отверстие с более высокой скоростью подачи и при этом обеспечивает хорошую гладкую поверхность».

    По данным компании Williams, самым популярным материалом для пластин расточных станков является твердый сплав. Тип используемого покрытия пластины определяется материалом заготовки, которую обрабатывает цех, но Уильямс отметил, что оксид алюминия почти всегда входит в состав покрытия.

    История расточных станков

    История расточных станков насчитывает 100 лет. MAG Giddings & Lewis построила свои первые расточные станки в 1905 году.

    Самым большим изменением в расточных станках с момента их появления стало их управление. Системы ЧПУ были впервые применены на станках в середине 19 века.50-е годы.

    Эта заготовка представляет собой муфту листогибочного пресса, обрабатываемую на вертикально-расточном станке с ручным управлением. (Фото любезно предоставлено компанией Pride Machine Co.)

    «Они начинали как механические машины с зубчатым приводом, — сказал Карлсон. «Оператор должен переключать уровни, чтобы задействовать муфты и изменить скорость подачи, и даже должен проворачивать большие колеса для перемещения оси. Теперь, конечно, он превратился в полностью автоматизированную обработку с ЧПУ. Программа скачивается из кабинета начальника производства, а оператор просто вызывает ее, устанавливает заготовку и занимается чем-то другим».

    Это связано не только с добавлением элементов управления ЧПУ, но и с повышением качества и скорости двигателей и приводов.

    Не все ремонтные мастерские перешли на систему ЧПУ. Душан Радакович — владелец ремонтной мастерской Field System Machining Inc. в Саут-Элгине, штат Иллинойс, и он продолжает использовать расточные станки с ручным управлением. Он говорит, что одноразовый характер его работы делает ЧПУ нецелесообразным. Он спросил: «Если вы хотите сделать всего одну деталь, зачем вам тратить 20 000 на переход на ЧПУ?»

    Giddings FTR5000: Новейшая модель HBM от MAG — это серии FT и FTR напольного типа для очень крупных деталей. Изображенная модель включает опциональную угловую головку для дополнительной гибкости обработки. (Фото любезно предоставлено MAG Giddings & Lewis.)

    Стоимость и спрос

    Стоимость бурового станка может варьироваться примерно от 500 000 до 5 миллионов долларов. Спрос на расточные станки остается стабильным, но, поскольку машины долговечны и дороги, рынок невелик по сравнению с другими станками. Как и во всех других отраслях, в настоящее время она несколько стабильна из-за состояния экономики.

    «Теперь, в это конкретное время в экономике, [люди] будут ремонтировать то, что у них есть», — сказал Кэмпшур, который объяснил, что до недавнего времени люди были склонны покупать новые расточные станки из-за достижений в области технологий. машины, и поскольку «рынок подержанных автомобилей был в значительной степени переполнен, хорошие вещи исчезли».

    Некоторые производители, однако, не видят снижения продаж расточных станков. Ральф Эпплби, президент компании TOS Trade North America, Маунт-Джульет, штат Теннесси, продавец горизонтально-расточных станков, сообщает, что испытывает «комплекс вины» по поводу своих продаж. «Потому что вы слышите, что происходит в стране, это угнетает, и я думаю: «Но почему бизнес так хорош для меня?» Он предлагает такое объяснение: «Если вы в энергии, вы будете заняты». , или вы должны быть заняты, а горизонтально-сверлильный станок действительно подходит для энергии ».

    Boring the World

    Расточные станки используются для обработки деталей для использования в энергетической промышленности, добыче нефти и газа, производстве ветряных мельниц, горнодобывающей промышленности, полиграфии, химической обработке, аэрокосмической промышленности, судостроении, связи, строительстве и даже машиностроении. сам.

    Расточно-сверлильный станок с плоским столом серии MAG PT установлен на заводе Busch Precision в Милуоки. (Фото любезно предоставлено MAG Giddings & Lewis.)

    По словам Илчишина, нынешнее состояние экономики привело к увеличению спроса на скучную работу, поскольку это привело к сокращению скучных мастерских. «Многие ушли из бизнеса, и нас осталось немного», — сказал он. «Вот почему у нас [получается] немного больше работы, чем обычно».

    Многие мастерские, которые можно увидеть на расточных станках, представляют собой ремонтные работы, когда деталь, например, большой вал или клапан, необходимо отремонтировать, а не заменить из-за размера и стоимости компонента.

    «Если представить экскаватор с длинной стрелой, то каждый из этих шарниров представляет собой вал и втулку, где он вращается, и они изнашиваются», — сказал Карлсон. «Поэтому они используют расточный станок для создания прямого отверстия большего диаметра, а затем устанавливают новую втулку и переустанавливают вал».

    По оценкам Карлсона, 90 процентов таких деталей отправляются в мастерскую для ремонта. В случаях, когда это невозможно, мастерская отправляет свой расточный станок на место проведения работ и выполняет ремонт на месте. Field System Machining — одна из таких мастерских, которая проектирует и производит расточные станки, способные выезжать на стройплощадку.

    Для таких работ бригады мастерских могут находиться на месте в течение двух-трех недель в разных точках мира. Часто бригады выезжают на работы, где ремонт необходимо произвести немедленно, поэтому цех прорабатывает все возможные варианты доставки своей техники.

    «Например, около месяца назад нам нужно было поехать на Гавайи, — сказал Радакович, — и, к счастью для клиента, мы смогли поместить [машину бурового станка] в два небольших ящика 48 дюймов в длину и 10 дюймов в высоту и 30 дюймов в ширину», чтобы его можно было отправить самолетом. В случаях, когда требуется более крупное оборудование, Field System Machining перемещает свое оборудование морским или наземным транспортом.

    Сверлильный день

    Ежедневная реальность расточной мастерской часто связана с обработкой на заказ. Некоторые конечные пользователи расточных станков производят собственную продукцию для перепродажи, но большинство берет детали по контракту. «Что касается мастерской, выполняющей расточные работы, они рекламируют то, что у них [есть], не конкретно по бренду, а по объему, размеру шпинделя [и] мощности шпинделя», — сказал Кэмпшур.

    Когда в компанию Field System Machining обращаются с предложением о работе, Радакович и его сотрудники изучают ее спецификации и схемы, чтобы понять, смогут ли они ее выполнить. Если они решат, что у них есть необходимая производительность, они решают, какую машину использовать, и начинают разрабатывать специальные приспособления.

    Вертикально-расточной станок с ЧПУ больше не используется. (Фото любезно предоставлено компанией Pride Machine Co.)

    «Когда мы смотрим на чертежи, у нас в голове сразу возникает приспособление [от] того, как изделие выглядит физически», — сказал Радакович. Ильчишин сообщает, что расточные станки его цеха работают непрерывно каждую смену. Коннерс считает, что такой уровень использования необходим, если магазин собирается владеть расточной мельницей.

    «Если это в магазине, то оно должно работать по 40 часов в смену, три смены в неделю, потому что это дорогое оборудование, это большие инвестиции», — сказал он. «В настоящее время, как бы тщательно ни рассматривались обоснования, вам нужен полный рабочий график, чтобы оправдать использование».

    Сверлильные работы

    Как и в других видах промышленного производства, в наши дни трудно найти хорошего, опытного помощника для расточных станков. Однако при расточке поиск квалифицированного слесаря ​​имеет первостепенное значение из-за высокой стоимости деталей, которые мастерская, скорее всего, будет использовать на расточном станке.

    «Если у вас есть небольшой обрабатывающий центр и ваши затраты на материалы составляют 10 долларов, тогда легко [использовать] молодого человека, который учится и может выбросить три или четыре из них, прежде чем он сделает это правильно», — сказал Коннерс. «Но если вы помещаете отливку стоимостью 100 000 долларов на сверлильный станок, вы не хотите ее выбрасывать».

    Однако по мере развития самих машин уровень навыков, необходимых для их управления, меняется. «Мы обнаружили, что многие старожилы, которые являются отличными производителями инструментов и штампов или машинистами, боятся переключаться на расточные станки с ЧПУ», — сказал Карлсон. «Таким образом, все новые операторы — это молодые ребята, у которых еще нет опыта, но машина делает многое из того, что раньше делал производитель инструментов и штампов, включая расчеты, фактическую обработку и настройку».

    4,3 “Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 на продажу

    Горизонтально-расточной станок с ЧПУ Femco BMC-110FT2 Головка для торцовки и профилирования (встроенная), Т-образная подвижная колонна, 6-осевой горизонтально-расточной и фрезерный станок с ЧПУ

    4,3″ Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 Технические характеристики:

    Ход:
    Поперечное перемещение стола (ось X) 78,74″
    Перемещение передней бабки (ось Y) 82,67″
    Продольное перемещение стола (ось Z) 59,05″
    Стол:
    Размер стола 56,69″ x 62,99″
    Нагрузка на стол 17 600 фунтов
    Шпиндель:
    Диаметр фрезерного шпинделя 8,86″
    Диаметр шпинделя 4,33″
    Ход (ось W) 19,69″
    Конус ISO #50 с дышлом с механическим приводом
    Хвостовик инструмента CT50 (BT50 опционально)
    Тяговая шпилька (опция MAS-I) MAS-II 60 градусов
    Двигатель (непрерывный/30 мин. номинал) AC 22/26 кВт (29,5/35 л.с.)
    Скоростной Рейнджер-Низкий Бесступенчатый 5 – 454 об/мин
    Скоростной рейнджер-старший Бесступенчатый 455-2500 об/мин
    Перед поворотной головкой:
    Наружный диаметр торцевой головки 28,34″
    Ход слайда по оси U Радиальный ход 9,055″
    Макс. Диаметр торцевой обработки 41,33″
    Об/мин для торцевой головки 5-250 об/мин
    Максимальный крутящий момент 3387 футо-фунтов
    Rapid для оси U 59 ИПМ
    Держатель инструмента ХСК-100
    Устройство автоматической смены инструмента (ATC):
    Емкость для хранения инструментов 60 ATC Стандарт, 90 ATC Дополнительно
    Макс. Диаметр инструмента (соседние блоки заполнены) 4,9″
    Макс. Диаметр инструмента (соседние контейнеры пустые) 9,8″
    Макс. Длина инструмента 15,75″
    Макс. Вес инструмента 55 фунтов.
    Время замены инструмента на инструмент 13 сек
    Метод выбора инструмента: Автоматический выбор кратчайшего маршрута
    Серводвигатель позиционирования:
    Ось X 8 л.с.
    Ось Y 9,4 л.с.
    Ось Z 8 л.с.
    Ось W 5,4 л.с.
    Поворотный стол 5,4 л.с.
    Подача по всем осям 0 – 197″ мм/мин (бесступенчатая)
    Управление:
    Точность позиционирования по осям X, Y, Z и W 0,025/300 мм (0,001″/11,81″)
    Повторяемость по осям X, Y, Z и W ±0,01 мм (±0,0004″)
    Оси управления 5 или 6
    Ось W 4
    Ось B 5
    Ось U 6
    Скорость ускоренного хода:
    Ось X, Y, Z 394″ ИПМ
    Ось W 157″ ИПМ
    Ось U 59ИПМ
    Быстрое вращение по оси B 1 об/мин
    Размеры машины и вес нетто:
    Высота 161,4″
    Площадь помещения 350,4″ x 307,1″
    Вес нетто 52 911 фунтов
    Требования к питанию 220 В, 3 фазы, 60 циклов, 200 А, 440 В, трансформатор по запросу

    Уникальной особенностью нового горизонтально-расточного станка с ЧПУ Femco BMC-110FT2 является программируемая головка для торцовки и профилирования с осью U, которая интегрирована (или встроена) в конструкцию станка и является несъемным компонентом. Программируемая головка для торцовки и профильной токарной обработки с осью U обеспечивает токарную обработку большой мощности, подходящую для клапанов, насосов, корпусов редукторов, а также для подготовки концов труб и соединений. Салазки с осью U имеют радиальное перемещение на 9 дюймов, работают на подшипниках с перекрестными роликами высокой жесткости и приводятся в движение двойными шарико-винтовыми парами. Эта торцевая токарная головка использует систему держателей инструментов HSK для быстрой и жесткой фиксации торцовочных, токарных и расточных инструментов на суппорте с осью U. Токарная головка Femco с осью U для торцовки и профиля способна точить конусы, радиусы и нарезание резьбы в одной точке. Это независимая программируемая ось, которая отключается от главного шпинделя во время операций сверления или фрезерования на высоких оборотах.

    Все основные компоненты машины представляют собой полностью ребристые мелкозернистые отливки из механита, полностью снятые с напряжения перед обработкой. Стенки вертикальной колонны толстые и ребристые, передняя вертикальная направляющая массивная и смещена на 3½ дюйма относительно задней направляющей, чтобы поглощать любое радиальное усилие, возникающее во время тяжелых операций обработки, и гарантировать точность, жесткость и долговечность.

    Коробчатые направляющие закалены индукционным способом до глубины 55-60 C.X.100 и прецизионно отшлифованы. Передняя бабка, основание колонны и поперечные салазки облицованы турцитом (МАТЕРИАЛ С НИЗКИМ ТРЕНИЕМ). Турцит обеспечивает отличные характеристики износа и проскальзывания благодаря низкому коэффициенту трения. Он также обеспечивает хорошее гашение колебаний. Турцит вступает в реакцию с конструкцией машины, придавая ей высокую статическую и динамическую жесткость.

    Смазка всех осей выполняется автоматически для обеспечения долговечности направляющих.

    Большие прецизионные шариковые винты с угловым контактом диаметром 3 дюйма при установке предварительно натягиваются вместе с гайкой. Это обеспечивает почти нулевой люфт и плавное движение в процессе обработки.

    Шпиндель изготовлен из сплава хромомолибденовой стали. Поверхности шпинделя и втулки закалены в процессе азотирования, затем отшлифованы и притерты, что обеспечивает высокую жесткость, гладкую поверхность и долгий срок службы. Во всех наших шпинделях используются подшипники класса 7.

    Стол зажимается шестью (6) гидравлическими зажимами с огромным усилием зажима 4550 фунтов на квадратный дюйм для каждого. Гидравлические шпильки обеспечивают положение через каждые 90 градусов, что можно запрограммировать. Углы от 0 до 360 градусов можно установить вручную.

    Прецизионные стеклянные весы устанавливаются на оси X-Y-Z, обеспечивая точность и повторяемость в вашей среде. Эти весы не зависят от системы привода.

    4,3″ Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 Особенности:

    • 6 управляемых осей

    • Одновременное управление 4 осями

    • Возврат в референтную точку (G27, G28)

    • Линейная интерполяция

    • Круговая интерполяция

    • Зарегистрированные программы 63

    • Сохраненная длина программы обработки детали 80 м

    • Поиск по порядковому номеру

    • Поиск номера программы

    • Ручной генератор импульсов

    • Поиск по внешнему рабочему номеру

    • Защита программы

    • Дюймовая/метрическая переключение

    • Замок машины

    • Компенсация люфта

    • Сигнал защиты программы

    • Функция самодиагностики

    • Интерфейс чтения/перфоратора

    • Прямой ввод изм. Система рабочих координат Shift

    • Автоматическое распознавание EIA/ISO

    • Зеркальное отображение

    • Отображение фактической скорости

    • Компенсация режущего инструмента C

    • Стандартный цикл обработки отверстий

    • Память коррекции на инструмент 32 комплекта

    • Система рабочих координат G52 – G59

    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ:
    • Хранение ленты Д x 120 м, 320 м
    • Прерывание обработки
    • Воспроизведение
    • Вращение координат
    • Масштабирование
    • Коррекция инструмента – Дополнение 64, 99
    • Программный ввод суммы смещения (G10)
    • Управление сроком службы инструмента
    • Ввод данных шаблона
    • Программирование меню
    • Память компенсации инструмента B
    • Пользовательский макрос
    • Фоновое редактирование
    • Графический дисплей
    • Немецкий/французский дисплей
    • Китайский дисплей
    • Добавление зарегистрированных программ к 125
    • Редактирование расширенной программы обработки деталей
    • Отображение каталога кассеты для гибких дисков
    • Команда полярных координат

    Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 Оснащен:

    • Линейные шкалы для осей X, Y, Z

    • Поворотный стол, индексация с точностью до 90 градусов

    • Крышка направляющей седла

    • Крышка направляющих стола

    • Рабочий фонарь

    • Крышка шарико-винтовой передачи по осям X, Y, Z

    • Анкеры и уровни для установки

    • Система охлаждения передней бабки

    • Руководство оператора

    4,3″ Новый горизонтально-расточный станок с ЧПУ Femco BMC-110FT2 Опции:

    • Стол с полной осью B… В комплекте
    • Fanuc 32i … $15 500,00
    • 90 Инструмент УВД…$ 60 000,00
    • Конвейер для стружки… В комплекте
    • СОЖ через шпиндель… В комплекте
    Новый горизонтально-расточный станок с ЧПУ Femco BMC-110 видео
    О нас

    Worldwide Machine Tool является лидером в предоставлении полных продаж, запасных частей и услуг, финансирования, транспортировки и обучения новых и бывших в употреблении станков для обработки микросхем и изготовления микросхем по всему миру. США, Канада и Мексика. Наши склады и офис расположены всего в нескольких минутах к северу от Колумбуса, штат Огайо. Обладая более чем 28-летним опытом работы в индустрии промышленных станков, мы обладаем знаниями и опытом, чтобы предоставить нашим клиентам лучшее обслуживание клиентов, поддержку и техническую экспертизу по всем новым и подержанным станкам для удовлетворения их потребностей.

    Мы покупаем и продаем новые и бывшие в употреблении металлорежущие станки, ножницы, токарные станки, фрезерные станки, сверла, пилы, листогибочные прессы, фрезерные станки, модели револьверных пуансонов, прессы, сварочные аппараты, машины для снятия заусенцев и снятия фаски, листовые валки, лазеры, гидроабразивные станки и сопутствующие инструменты и аксессуары. Мы гордимся тем, что являемся надежным партнером, на которого наши клиенты полагаются на протяжении многих лет. Наш опытный отдел продаж будет рад помочь вам с покупкой нового станка. Позвоните нам сегодня или  Запросить цену .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
