Горн из кирпича: как сделать, советы по повышению эффективности
alexxlab | 24.02.2023 | 0 | Разное
как сделать, советы по повышению эффективности
Содержание
- 1 Горн из кирпичей, созданный своими руками
- 2 Как сделать?
- 2.1 Простой вариант закрытого типа
- 2.2 Альтернативный вариант горна
- 3 Полезные советы по повышению эффективности горна
Экономичный кузнечный горн из огнеупорного кирпича может быть сооружен своими руками. Особенности — выдерживает разные температуры, сохраняя прежний вид, обеспечивает должную производительность. При этом теплопроводность низкая, а сама конструкция дешевая, стройматериал доступный. Для небольшого горна вполне хватит 2—3 кирпича. Для выполнения работы качественно важно знать тонкости сооружения.
Горн из кирпичей, созданный своими руками
Различают несколько конструкций рабочей зоны, которая подбирается от места и способа размещения кузницы. Сооружая стационарный вариант, основание делается массивным и добротным из кирпича. Потребуется создание канала для отвода выхлопа (продуктов горения).
Мобильный горн — это облегченный вариант с возможностью разбора. Такая конструкция может эксплуатироваться в зимний период в помещении, а летом — на улице.
Следует продумать, какой будет камера горения — открытой или закрытой. В самодельном горне закрытого типа применяется сводчатая или круглая форма, что позволяет быстрее разогревать металл и максимально снизить потери тепла. Несмотря на явные преимущества, такой горн не позволит обрабатывать массивные заготовки.
В кузнечной работе горн используют для разогрева, цементирования или выполнения других работ с металлом. Это дешевый и экономичный вариант без использования печи.
Вернуться к оглавлению
Как сделать?
Простой вариант закрытого типа
Для сборки простой конструкции понадобится паяльник.Требуемые материалы:
- 6 кирпичей;
- паяльник;
- решетка из стальных полос, шириной менее 3 мм.
Этапы сооружения:
- 2 кирпича устанавливают нижний слой — простой фундамент.
- Сверху укладываются 2 трубы плюс решетка. Обязательно предусматривается зазор между элементами.
- Чтобы огонь захватывал рейки решетки, нужно их отогнуть, тогда пламя будет направляться вверх.
- Стенки делаются из 2-х кирпичей, укладываемых по бокам.
- Поверх конструкции кладутся 2 последних.
- Разогретый паяльник ставится перед самодельным горном, а на решетку высыпается кокс. От горения лампы разгораются угли. Процесс поддерживается, пламя направляется в сторону максимального поддержания температуры.
- Для обеспечения полной безопасности конструкции между горном и паяльником нужно смонтировать огнеупорный щит (ограждение).
Вернуться к оглавлению
Альтернативный вариант горна
Таким методом допустимо обрабатывать кованный декор.Газовая печь станет безопасным аналогом. Отличается легкостью и простотой сооружения. Но есть свою негативные особенности. Если в промышленности используются моногазы специального состава, не портящие конечные эксплуатационные свойства металла, то бытовой газ, содержащий серу и продукты горения древесины, губительно сказывается на обрабатываемом материале.
Предлагается 2 способа решения имеющейся проблемы:
- Пропускание газа из баллона через емкость с нафталином непосредственно перед подачей в горелку.
- Пользоваться газом при нагревании деталей, что не будут подвергаться значительным нагрузкам. Таким образом возможна обработки декоративных элементов ковки.
Вернуться к оглавлению
Полезные советы по повышению эффективности горна
В качестве топлива для кирпичного варианта кузницы допускается использовать уголь, дрова и мелкий кокс (самый эффективный). Над устройством любой конструкции нужно сооружать зонт вытяжки из металл в толщину до 5 мм, а если нужно сделать газовый горн, дополнительно требуются отверстия для горелки по бокам. Важно обеспечить систему удаления дыма из кузнечного устройства через трубу высотой в 5 мм и сечением 30×30 см. Вентиляцию может обеспечивать обычный вентилятор автомобильной печки. Повысить эффективность вентиляции можно, проделав отверстия в задней стенке.
Горн из одного кирпича
Fktrcfylh
Валялся без дела у меня в гараже газовый баллон. Решил пристроить его к делу – сделать печурку небольшую, да и незадорого. Хороший вариант был в книге Изготовление ножей Автор:Джо Керцман http://guns.allzip.org/topic/97/199577.html Назывался – горн из одного кирпича.
Лезу в Интернет, подобрал вариант горелки http://www.backyardmetalcasting.com/oliverburner1.html
Иду за покупками:
1. редуктор на баллон
2. шланг
3. пара хомутов
4. плашка
5. заглушка
6. переход на шланг
Остальные железки ищутся на полках в гараже – та, которая 3/8″ – от старой газовой печи.
Все собирается и проверяется – работает.

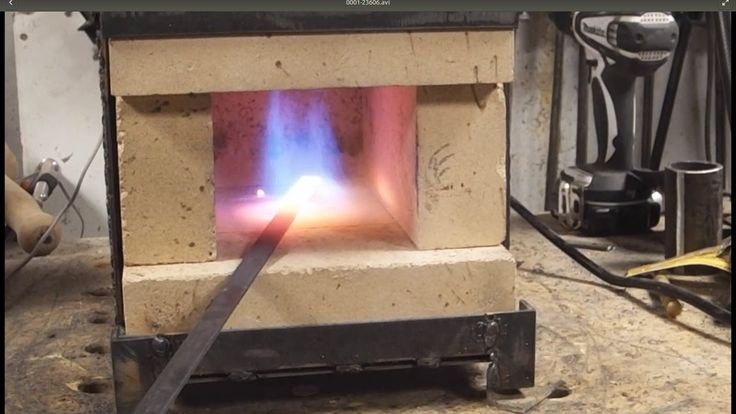

Теперь сам горн – берем блок пенобетона, перьевым сверлом делаем подходящее отверстие и все.
По эксплуатации: удобно – нужно – включил, не нужно – выключил. Разогревает долго. Температуру не замерял, но до ярко красного нагревает. На фото темнее – одной рукой держал, другой снимал, первые фото в брак.
Извиняйте за качество фотографий – под руками только телефон был.
Гадюкин
Отверстие в горелке какого диаметра, в смысле через которое газ подаётся?
Va-78
А шо эта там за такой интересный клиночек? 😊 😛
Serjant
Забрал в архивы
Fktrcfylh
Отверстие в горелке какого диаметра, в смысле через которое газ подаётся?
Отверстие 1мм
Клиночек хочу сделать японообразный. На нем провел смелый эксперимент:
Цитата:
“К тому же, во время этого процесса, я использовал еще один интересный, недавно открытый мной прием – работал напильником прямо по горячему металлу.
Оказывается, напильник прекрасно снимает нагретый до легкой красноты металл, – любая сталь в это время, словно алюминий. При этом напильник практически не нагревается и не «садится». “
статью полностью можно прочитать http://www.kuznya.kiev.ua/doc/real%20knife.html
Результат ИМХО негативный – не заметил я увеличения скорости, зато минусов полно – неудобно, да и железяка горячая
Nasgul
Записал на подкорку)
dnk
При активной обработке напильником граней клинка металл сам по себе греется хорошо и по мере нагрева действительно легче обрабатывается, только здоровье надо для этого дела)))
UrryMcA
У меня подобный дивайс рассыпался очень быстро (1-2 нагрева), после чего я к такой простоте очень сильно охладел.
Это от безвыходности можно использовать, но как постоянный – боже упаси.
..
Сугубо ИМХО все..
ag111
Что такое пенобетон не знаю, а есть такой белый огнеупорный кирпич. В нем хорошо должно получится. Он градиент температуры элементарно держит, не трескается.
BBo
называется ЛЕГКОВЕСНЫЙ ОГНЕУПОР.
Гриня
25 кВт не слабо однако, если на открытом редукторе
диаметр сопла я бы уменьшил.
на 4 фотографии сверху у вас пламя видно в воздухозаборные дырки, это значит что скорость внутри маленькая-фигово смешивается в трубе и одновременно чувствительно к ГД сопротивлению горна
желательно чтобы в рабочем(максимальном) режиме расход регулировался соплом а не редуктором.
работать то оно конечно работает, но можно наверное лучше.
диверсант
А вот теперь на пальцах, пожалуйста.
Чего куда и как ? Именно с горелкой данной конструкции.
BBo
А вот теперь на пальцах, пожалуйста. Чего куда и как ? Именно с горелкой данной конструкции.
Ага-ага-ага!!!!
Fktrcfylh
А вот теперь на пальцах, пожалуйста. Чего куда и как ? Именно с горелкой данной конструкции.
на пальцах что? про горелку? про кирпич? Сам процесс?
Про кирпич – смотрю остатки блоков выкидывают, из которых стены кладут. Спрашиваю, говорят пенобетон. Легкий, пачкается.
Беру перьевое сверло, сверлю блок с 2 сторон, получается отверстие буквой “Г”. Боковое отверстие – отвод продуктов горения.
Горелка – отрезок трубы 3/4″ и 3/8″ – от старой газовой печи. Купил плашку 3/8″ нарезал резьбу с 2 сторон. Заглушку и штуцер – на рынке подобрать, сантехника она вся дюймового стандарта.
Далее в трубе 3/4″ сверлим несколько отверстий. Одно – просунуть трубку 3/8″, пару для подсоса воздуха и одно, с резьбой – фиксировать винтом.
в трубе 3/8″ сверлим отверстие для газа, в моем случае 1мм.
Располагаем его, как на рисунке. Все собираем.
Редуктор бытовой не подходит, нужен с регулировкой.
Редуктор бытовой не подходит, нужен с регулировкой.
Сам процесс – Закрепить (я в тиски зажал), зажечь, придвигать к отверстию, чем ближе, тем лучше условие – гореть должно стабильно.
Собственно все. Пользуйтесь.
Да, дополню
эту горелку можно сделать вообще реактивной, если пылесос присобачить.
Я так кокс за 2 секунды расжигал, правда расход газа …
Вот посмотрите
http://guns.allzip.org/topic/97/356300.html
Fktrcfylh
Да, еще совет: Буржуйские сайты можно читать так:
Копируем адресок,
открываем Гугл
http://www.
google.ru
вставляем ему в поиск,
жмем перевести.
BBo
Sorry!!!
25 кВт не слабо однако, если на открытом редукторедиаметр сопла я бы уменьшил.
на 4 фотографии сверху у вас пламя видно в воздухозаборные дырки, это значит что скорость внутри маленькая-фигово смешивается в трубе и одновременно чувствительно к ГД сопротивлению горнажелательно чтобы в рабочем(максимальном) режиме расход регулировался соплом а не редуктором.
работать то оно конечно работает, но можно наверное лучше.
А вот теперь на пальцах, пожалуйста. Чего куда и как ? Именно с горелкой данной конструкции.
Ага-ага-ага!!!!
Я вот про это поподробнее! Но Вам, Fktrcfylh, всё одно СПАСИБО за тему!!!
50мк76
Вот мое горнилово, где я разогреваю мои художества.
диверсант
О, ага, угу, понял. А вот за сколько она нагревает до температуры ковки заготовку ? Скажем арматуру 22. С поддувом не пробовали ковать ? Ну и товарища Гриню хотелось бы услышать.
Гриня
я хотел сказать, что эта горелка не дожигает весь пропан, который расходуется. она просто не может смешать пропан с воздухом в нужной пропорции. И то что горелка гораздо лучше работает с пылесосом говорит об этом же.Часть пропана вылетает зря.
ничего страшного, но и приятного тоже мало, лучше так чем никак.
дело в очень большой дырке, и небольшом давлении(скорости истечения)газа
скорость газа падает до скорости фронта горения уже напротив воздухозаборных отверстий(положение пламени), хотя в идеале это должно произойти через 2-3(а лучше больше) диаметра трубы, когда весь воздух забранный через отверстия равномерно перемешался с пропаном.
читать стоит нормальные книжки по газоснабжению, почти в любой из них есть глава по проектированию инжекторных горелок. К сожалению, электронная библиотека ИХТИКА, откуда я их качал, не работает, поэтому ссылку дать не могу, только переслать на почту.
диверсант
То есть тут либо уменьшать форсунку и этим подачу газа, либо увеличить приток воздуха путем увеличения диаметра горелки и числа отверстий, или установкой пылесоса . Я правильно понял ? Не сталкивался ли кто с горном имеющим питание от бытового газа, там давление не 16 атмосфер а 2.5 какие там должны быть размеры горелки ? Господин Гриня может вы знаете ответ на этот вопрос ? За предложение по книге спасибо, но увы не смогу ее открыть, комп в очередной раз поломался, теперь только телефон.
Гриня
да именно.
тут явно не 16 атмосфер, больше похоже что рабочее давление этого девайса где-то 0.
5 хозяин придет скажет.
я где-то год назад просчитывал бензиновую горелку мощностью от 3х до 10кВт
и на давление 3-5 атм. В итоге оказалось? что на 3квт вполне грамотно сделаны примусные головы, а если делать 2 штуки по 5кВт то меня массо-габариты не устраивали. Делал я это для туристических целей.
низким давлением не интересовался.
Вообще большой специалист по инжекторным горелкам Vlad Klem
диверсант
Ну Влада я спрашивал, но размерами он не помог, хочу вот сделать от бытового газа, на одном форуме читал что у человека горелка была диаметром 47мм а форсунка 7мм ! На вопрос зачем столько ответил, что по причине низкого давления бытового газа. Вот я и чешу репу. Да и внутренний размер самого горна наверняка имеет важное значение, чтобы зря газ не жечь.
