устройство, топливо, конструкции, чертежи, как сделать самому

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла . Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

Нам понадобится:

  • стальной лист толщиной пять миллиметров около 100х100 см;
  • листовая сталь толщиной 2 мм;
  • уголок 30х30;
  • шесть шамотных кирпичей ШБ-8;
  • УШМ, называемая в народе «болгарка»;
  • зачистной круг;
  • отрезные круги для резки стали и камня;
  • сварочный аппарат и электроды;
  • два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

Схема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20-25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Обращаем внимание на проем. Через него пройдет воздуховод.

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ .

Можно подключать пылесос и попробовать разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Вот и все. Ваш горн готов. Куйте на здоровье, куйте как мы, куйте лучше нас!

Ну до чего у нас любят дикие заумные определения: специальные нагревательные устройства с целью повышения пластических характеристик металла. Давайте попробуем перевести все это безобразие на человеческий язык.

Кузнечный горн по своей сути – печка. Понятно, что со своим особенностями, разновидностями и технологическими нюансами, но все равно – это печка. Она нужна для разогрева металлических деталей до температуры, чтобы их можно было ковать, то есть подвергать деформации.

Это главный и общий факт для всевозможных видов кузнечных горнов – от примитивных дачных поделок на кирпичах до промышленных печей со множеством технологических особенностей применения и назначения.

От кузнечной печки требуются два главных и единственных свойства: давать очень высокую температуру, вплоть до 1200 – 1500°С и возможность поддерживать нужную температуру в течение определенного времени. Иными словами, нам нужен сильный и ровный жар.

При какой температуре металлы поддаются ковке, то есть начинают быть пластичными? Это у всех металлов и сплавов по-разному. А вот визуальный признак того, что металлическая деталь нагрелась до нужной температуры, тоже общий – это оранжевый цвет детали.

Все металлы отвечают на нагревание изменением цвета от темно-красного до пронзительно-белого. Так вот оранжевый цвет – это сигнал, что можно начинать настоящую кузнечную работу по металлу.

Чертеж кузнечного горна.

Единственный металл, который ведет себя довольно подло и не меняет своего цвета при нагревании – это алюминий. Он не самый легкий металл для ковки и сварки в принципе, с алюминием нужно знать и применять множество специальных требований.

Так вот отсутствие оранжевого цвета в то время, как он уже нагрелся для ковки – значительный фактор, затрудняющий работы с этим капризным металлом и его сплавами. Ведь и перегреть нельзя. Недогреть – тоже никуда не годится.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Твердотопливные горны

Они работают на угле. Их использование становится все реже, так как уголь – топливо, не дающее стабильного и ровного огня, что является самым важным требованием к кузнечному горну. Мало этого, для таких печек нужен не просто уголь, а высококачественный древесный коксующийся или такого же качества каменный уголь.

Любители такой экзотики есть, так что ниже мы остановимся на паре-тройке советов по обустройству такой печки.

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

Угольный кузнечный горн.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

  • рама на стойках для опоры, все должно быть сделано из стали;
  • под – дно или нижняя часть стенки горна;
  • заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
  • вентилятор;
  • труба для отвода дыма
  • футеровки – тепловая защита печки в виде шамотных кирпичей;
  • рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Строим твердотопливный горн

Главным недостатком твердотопливных горнов является то, что уголь сам по себе не может выдать нужную температуру свыше 1000°С. Поэтому в таких печках всегда нужна подача воздушной струи. Раньше это были меха, теперь чаще воздух подается через трубу с заваренным торцом, также сделанную из стали.

Проще всего такую печку выкопать прямо в земле – достаточно ямку обложить огнеупорными кирпичами. Самодельный кузнечный горн можно сделать по-другому: из стальной пластины с приличной толщиной соорудить стол с решеткой из чугуна или стали.

Колосниковая решетка для горна.

Пластина для стола должна быть сделана из заготовки с толщиной не меньше 5-ти мм. Если горн открытой конструкции установить на улице, не нужно будет специально заниматься вентиляцией.

Вот главные этапы по сооружению самодельного горна, работающего на угле:

  • Соорудить площадку для основания с бетоном и армированными прутьями.
  • Сложить кирпичи в виде прямоугольного основания, поверхность стола может быть любой высоты.
  • В любой стенке основания проделать отверстие для поддувала.
  • Собрать под из специального огнеупорного кирпича на основание.
  • Установить колосник с отверстиями, который нужно делать также из огнеупорного материала, для чего отлично подойдет чугунная дверца от старой печки.
  • После установки колосника доложить стенки из того же огнеупорного кирпича.
  • Не забыть оставить отверстие в одной стенке для подачи воздуха, лучше это сделать сразу при кладке кирпича.
  • В трубу для подачи воздуха вмонтировать вентилятор.
  • Если вы делаете закрытую конструкцию, обязательно соорудите дымоход, который абсолютно необходим для тяги.

Такой горн можно сделать мобильным – все зависит от вас. Отличным каркасом для твердотопливного горна может послужить старая газовая плита.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

  • кирпич огнеупорный типа динас или шамот;
  • пластины толщиной не меньше 5-ти мм из жаростойкой стали;
  • стальной профиль для стоек, рамы и заслонки горна;
  • труба для дымохода и вентиляционного канала из стали;
  • шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
  • листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
  • от двухконтурных котлов большой мощности;
  • вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской. С большой осторожностью относимся к разного рода гипсокартонным конструкциям.

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке. Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С.

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

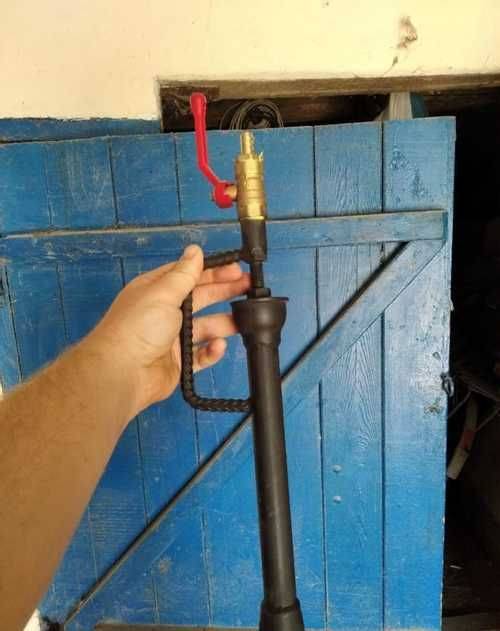

Как сделать горелку для газового горна

Помимо общих инструкций как сделать кузнечный горн, существуют правила по установке газовой горелки. газового горна может быть приобретена в магазине, а может быть сделана самостоятельно.

Горелку газового горна своими руками нужно делать с обязательным учетом требований к ней:

  • поджиг газа должен быть вполне безопасным;
  • горение должно быть устойчивым;
  • стойкость к влажности внутри горна;
  • безопасность при изменении тяги и риске взрыва горючего вещества.

Установка горелки производится через заранее подготовленное футеровочное отверстие. Устье горелки прикрепляется к конфузору, которое протягивают через стальную прокладку. Затем устанавливаются трубы для подачи газа и воздуха.

Газ подается от или сети под контролем регуляторов. Пробный пуск газа проводят для проверки регуляторов и напора, следят за запахом.


Кузнечные шедевры всегда пользовались особой любовью и популярностью. И если есть силы, желание и возможности, то всегда можно заняться этим прибыльным ремеслом в пределах территории своего частного дома. Тем более что самодельный горн из кирпича оказывается очень простым в самостоятельном исполнении.

Предназначение оборудования

В любой кузничной мастерской горн применяется для ряда важных операций – разогреть металл непосредственно перед ковкой, цементировать его или же заняться другими операциями по термообработке. Даже вне производственного цеха он позволяет получить температуру, доходящую до 1200 градусов. Удивительнее всего, что такое оборудование можно сделать самим – в упрощенном своем исполнении его можно собрать примерно за тридцать минут, используя при этом всего шесть шамотных кирпичей и несколько кусочков стали. При этом и температурные, и качественные показатели самого процесса нагрева будут соответствовать требованиям для мелкой художественной ковки и даже плавки.

Горны делятся на открытые и закрытые . В первом варианте исходник разогревается в специальном пространстве-камере.

Для второго типа топливо будет засыпаться непосредственно на саму решетку, а воздух поддаваться снизу (на нем удобно работать с большими заготовками).

Как будет работать самодельное оборудование? В основе работы любого (и промышленного, и домашнего) подобного оборудования лежит принцип химической реакции, которую дает горение углерода. Этот элемент способен в буквальном смысле слова «жадно» хотеть воссоединяться с кислородом (что и взяли на заметку в металлургии). Руды железа и других металлов представляют собой окислы и их соединения. Кислород при нагреве идет к углероду, а металл начинает выделяться в свободном виде.

Однако нужно следить за тем, чтобы сам металл не сгорел – передержанный, он станет просто пересушенным (это, к примеру, чугун).

Именно поэтому важно регулировать поступление воздуха в горн. А это невозможно сделать без правильно построенной конструкции.

Как устроен горн

Промышленный аппарат имеет несколько отличное от самодельного устройство. Прежде чем приступать к самостоятельному изготовлению такого изделия, нужно изучить его основу:

  1. Через сопло (по-другому называется фурма) воздух попадает в пространство камеры.
  2. Огнеупорные кирпичи будут сохранять необходимую температурную мощь.
  3. Колосники удержат используемое топливо над воздушной камерой.
  4. В горновое гнездо загрузится источник топлива.
  5. Еще одни кирпичи сформируют каркас устройства.
  6. В горнило подает воздух вентилятор.
  7. Общий каркас обычно делают из металла.
  8. Камера воздушная.
  9. Зольник.
  10. Труба воздуховода.
  11. Кожух.

Конечно, чтобы соблюсти все вышеперечисленное, обычному человеку не хватит знаний и средств. Но более упрощенный вариант вполне реально установит собственными силами.

Горн из кирпичей: простой закрытый вариант

Временная кузница легко возводится из имеющихся подручных средств. Для этого пригодятся:

  • шесть кирпичей огнеупорных;
  • лампа паяльная;
  • самодельная решетка (колосниковая), сделанная из стальных полос толщиной не менее 3 мм.

Все работы должны вестись в заранее продуманном пожаробезопасном месте. Правильной последовательностью этапов можно считать следующую:

  1. Укладывается нижний «слой» кирпичей (две штуки).
  2. Затем на них укладываются две обрезанные водосточные трубы, на которые кладется решетка таким образом, чтобы между ней и кирпичами снизу еще виднелся зазор.
  3. На решетке нужно немного отогнуть поперечные рейки – это поможет им захватывать пламя разогретой паяльной лампы и уже направлять его строго вверх.
  4. Укладываются два боковых кирпича (это будут стенки).
  5. На них аналогично нижним расположатся пара оставшихся верхних.
  6. На решетку насыпается кокс (каменный уголь) и перед самим горном ставится паяльная лампа (уже разогретая). От её пламени разгораются угли и поддерживается дальнейшее горение. Теперь остается только найти то оптимальное направление у пламени, чтобы на выходе была очень высокая температура.
  7. По соображениям безопасности лучше отгородить паяльную лампу от горячего горна каким-нибудь экраном, сделанным из негорючего материала.

Изготовление деталей

>
Рабочей поверхностью будет являться стол – то есть основа горна, где будет размещать очаг с топливом. Именно на нем разогреваются заготовки из металла. Такая конструкция обычно оказывается очень тяжелой. Сделать её просто: например, можно изготовить металлическую крышку в 4 мм листа стали.
Как изготавливается решетка? Можно «приспособить» для этого старую чугунную сковородку (только перед этим нужно просверлить несколько отверстий 10-миллиметровым диаметром). Как вариант, подойдет и колесный диск.
После завершения работ с решеткой подгоняем её, вставляя в отверстие стола. Чтобы лучше «подошло», кирпич можно будет даже слегка подпилить (предварительно замочив его в воде). Высоту такого стола можно выбирать произвольной, но лучше делать это на уровне пояса мастера.

Газовые варианты

Можно ли заменить уголь (чаще кокс) и паяльную лампу какими-то другими аналогами? Например, это может быть газовая горелка. В промышленности – да, легко по той простой причине, что используемые там моногазы специально предназначены для таких целей (они состоят из специально подобранной смеси). А вот бытовой газ не даст в использовании оптимального разогрева воздуха, который сможет нагреть металл. К тому же в бытовой горелке есть примесь серы, которая способна просто «убить» все эксплуатационные свойства металла (для обратного процесса все придется переплавлять заново). Также «отравляет» сталь и сера с древесины.
Конечно, с подобным можно бороться. Только способы несколько «экзотичные»:

  1. Пропустить газ из баллона через емкость с нафталином перед подачей в горелку.
  2. Нагревать подобным газом не слишком ответственные и подвергаемые нагрузке детали (это могут быть какие-либо декоративные художественные элементы ковки).

Как использовать «самоделку»

самодельный горн из кирпич

Дополнительное поступление поддува воздуха можно обеспечить при помощи ножного привода (чаще механического). Его можно заменить и вентилятором, и пылесосом. Насчет последнего можно сказать, что здесь важно, чтобы присутствовал регулятор оборотов и он мало шумел.
Горн из кирпича практически готов . Теперь важно научиться им правильно пользоваться:

  1. Сама ковка будет начинаться с засыпания топлива на область колосника. Хотя многие кузнецы действуют по такому признаку: заготовки размещаются на самих углях, а сверху досыпают еще один слой (это позволяет внутри угля образовываться своду и создать необходимую огромную температуру).
  2. Древесным топливом все-таки разрешается пользоваться, но для того придется установить одно кольцо на горн (высота 15см и диаметр 20 см). Внутри кольца делается вертикальный вырез и такой же – на другой стороне.
  3. Так по мере сгорания древесные отходы будут падать вниз, а в самой нижней части будет установлена оптимальная температура для работы с металлическим изделием.Если планируется работать с заготовками большого размера, то лучше увеличить рабочую поверхность – для этого достаточно изготовить из уголков специальный съемный столик необходимого размера.
  4. Над кузнечной мини-мастерской нужно будет установить также вытяжку – такой короб можно как приобрести, так и изготовить самостоятельно.
  5. Выбранную для ковки заготовку нужно зарыть в уже раскаленный уголь, где она выдерживается примерно до светло-оранжевого цвета (это показатель того, что и температура подошло к отметке примерно тысячи градусов). Слишком долго держать заготовки нельзя – это только ухудшит их механические свойства, и сделает металл слишком хрупким.
  6. Для ковки используют молоток массой до одного килограмма. Работать нужно в специальных защитных очках – это предотвратит попадание горячей окалины в глаза.
  7. В качестве наковальни можно использовать любую массивную металлическую вещь – кувалду или даже обломок рельса.

Самодельный горн поможет даже сделать сварку – только в этом случае детали нужно нагреть до белого каления (а это уже температура не менее 1300 градусов) и соединить их внахлест. Но для такого лучше использовать низкоуглеродные стальные материалы.
На подобном оборудовании можно даже паять. Для такого детали предварительно связываются проволокой и покрываются бурой (или флюсом) и затем отправляются в горн нагреваться до температуры 900° – это будет видно по оранжевому цвету металла. Осталось только внести в места пайки куски латуни и дождаться, пока они растекутся по шву.
При помощи такого самодельного оборудования можно изготовить решетки, щипцы для камина, декоративные дверные и воротные петли и даже подсвечник. Ассортимент будет зависеть только от желания стоящего за горном мастера.
Для более подробного раскрытия темы рекомендуем к просмотру видео по изготовлению простого кузнечного горна:

Обновлено:

2016-09-12

Изготовить кузнечный горн своими руками — далеко не самая сложная задача. При этом вы получите возможность в домашних условиях создавать шедевры из металла. Конечно, делать горн своими руками есть смысл только в том случае, если вы собираетесь работать с металлом, ковать некие изделия.

Фото кузнечного горна

Кованые элементы активно используются в промышленности и обычном быту. Это могут быть как огромные сложные конструкции, так и простейшие маленькие поделки.

Чтобы иметь возможность ковать металл, необходимо наличие кузницы и устройства, которое будет разогревать металл до необходимой температуры в 1000-1300 градусов. Как этого добиться в домашних условиях? Правильно, нужно соорудить горн своими руками.

Устройство кузнечного горна как раз предназначено для нагрева металлических заготовок до высоких температур.

Горны имеют одинаковый принцип работы, а отличаются устройства только по типу используемого топлива. Это влияет на тип конструкции.

Современные кузнецы, предпочитающие работать в домашних условиях, используют кокс как топливо. Это обусловлено тем, что кокс обеспечивает высокую температуру при небольшом расходе, выделяет минимум отходов.

Нюансы самостоятельного изготовления

Как можно изготовить самодельный кузнечный горн? Для этого вам потребуются чертежи подходящей вам модели греющего устройства и помещение, где оборудование будет располагаться.

Горны отличаются по типам камер разогрева.

  1. Закрытые камеры разогрева. Они наиболее эффективные, поскольку минимизируют затраты топлива, обеспечивая отличный нагрев заготовок. Но сами заготовки ограничены по своим размерам, поскольку зависят от габаритов камеры.
  2. Открытые камеры разогрева. Такая конструкция предусматривает, что топлива насыпают на колосниковую решетку, а снизу обеспечивается подача воздуха. Заготовка из металла укладывается на горючее. Хотя расход топлива несколько больше, зато заготовки могут использоваться более крупные.

Как сделать кузнечный горн, дабы получить возможность ковать железо в домашних условиях? Рассмотрим каждый этап строительства конструкции.

Фото кузнечного горна сделанного своими руками

  1. Стол. Стол является основой самодельного горна. Чертежи показывают, что соорудить этот элемент достаточно просто. Обычно высота стола до 80 сантиметров, а для крышки используют металл толщиной 5 миллиметров. Рабочая поверхность стало может иметь различные размеры. Все зависит от того, с какими металлическими заготовками вы собираетесь работать. Другой вариант строительства стола — использовать уголки для создания рамы. Внутрь нее укладывается кирпич и колосниковая решетка. Решетку следует расположить по центру.
  2. Решетка монтируется в отверстие, выполненное в столе. Затем со всех сторон закрывается огнеупорный кирпич. Высоту стола подбирайте непосредственно под свой рост, чтобы конструкция находилась на уровне пояса.
  3. Поддув. Чтобы устройство горна работало эффективно, ему требуется качественный поддув воздуха. За счет кислорода повышается температура, металл начинает плавиться. В традиционных конструкциях горна использовали поддув с ножным приводом. Но сейчас у всех есть возможность использовать электричество, потому оптимальное решение — электровентилятор или старый пылесос. Пылесос подает воздух нужной силы. При наличии регулятора частоты оборотов вы получите шикарный самодельный горн.
  4. Теперь все элементы конструкции собираются в единую систему — самодельный металлообрабатывающий горн.
  5. На колосниковую решетку засыпьте необходимое количество топлива. Сначала воспользуйтесь щепками и средними дровами, после чего наступает черед кокса. Включите поддув, разместите над топливом вашу заготовку. Сверху на железо допускается подсыпка кокса в небольшом количестве. Если кокса нет или есть большие запасы отводов от древесины, вполне можете использовать их.

Это модель простейшего кузнечного горна. Если есть желание или возможность, вы можете существенно усовершенствовать собственное оборудование для кузнечного дела, приблизив его к особенностям промышленного горна.

Что имеет промышленный горн

Профессиональные кузнецы используют промышленные горны, которые отличаются повышенной эффективностью и высокой надежностью. Изготовить самостоятельно промышленный кузнечный горн практически невозможно. Но как-то приблизить самодельную модель к идеалу вполне реально.

Чем отличается промышленный горн, и какие компоненты входят в состав его конструкции?

  • Сопло подачи воздуха. Самодельные горны вместо сопла используют шланг старого пылесоса, подающего воздух;
  • Огнеупорный кирпич. Тут полная аналогия домашнего и промышленного устройства;
  • Колосниковая решетка. Большинство самодельных горнов предусматривают использование колосниковой решетки. Многие делают ее из старых сковородок с толстыми стенками;
  • Гнездо для твердого топлива. Это гнездо позволяет удобно загружать необходимо количество твердого топлива. Оснастить подобным элементом самодельный горн проблем не составит;
  • Кирпичи каркаса. Это уже стационарные устройства, которые закладываются кирпичами. Для простого горна подобные элементы являются уже лишними;
  • Вентилятор подачи воздуха. Мы рассмотрели пример с обычным пылесосом, который неплохо справляется с задачей по нагнетанию воздуха. Если хотите, можете воспользоваться вентиляторами или другими подобными устройствами;
  • Металлический каркас. На его основе удерживается стол;
  • Воздушная камера. В самодельных кузнечных горнах его нет, но если вам нужно профессиональное оборудование, оснастить устройство камерой будет не лишним;
  • Зольник. Если вы собираетесь регулярно использовать в домашних условиях ваш горн, советуем оснастить его зольником. Так будет проще ухаживать за устройством;
  • Кожух горна.

Чем именно дополнять свое кузнечное устройство — решайте сами. При этом советуем придерживаться нескольких рекомендаций, чтобы повысить эффективность работы устройства.

  1. Топливом может выступать уголь, дрова и кокс. Хотя кокс дороже, но расходуется он в 5 раз меньше угля, выделяет меньшее количество копоти и отходов. Мелкий кокс — самый эффективный вид топлива для горна.
  2. Альтернативный вид топлива для горна — газ. Причем из баллонов или магистрали. Применяя газ, колосник вам не потребуется. Плюс газа в возможности контролировать температуру нагрева и его доступности.
  3. Над горном следует установить зонт вытяжки, состоящий из металла толщиной 4-5 миллиметров.
  4. Если горн работает на газе, по бокам нужно выполнить отверстия для горелки.
  5. Кузнечные устройства нуждаются в системах удаления дыма. Это труба высотой 5 миллиметров, сечение которой составляет 30 на 30 сантиметров.
  6. Хорошая замена пылесосу — это вентилятор от печки, который устанавливается на автомобили.
  7. Если сделать в задней стенке отверстие, вентиляция окажется намного эффективнее.

Посмотрев на фото горнов и изучив видео руководства по их самостоятельному изготовлению, можно сделать вывод — ничего сложного в строительстве подобных агрегатов нет. Другой вопрос — нужен ли он вам?

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла. Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

Нам понадобится:

  • стальной лист толщиной пять миллиметров около 100х100 см;
  • листовая сталь толщиной 2 мм;
  • уголок 30х30;
  • шесть шамотных кирпичей ШБ-8;
  • УШМ, называемая в народе «болгарка»;
  • зачистной круг;
  • отрезные круги для резки стали и камня;
  • сварочный аппарат и электроды;
  • два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

Схема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20-25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Обращаем внимание на проем. Через него пройдет воздуховод.

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ.

Можно подключать пылесос и попробовать разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Поделись статьей:

Похожие статьи

Кузнечный горн своими руками | Все о строительстве и ремонте!

Если вы из тех людей, в которых металл плавится в руках, и вы мечтаете о своей кузнице, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционная для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработки металла. Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Курить можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, который работает на угле, то здесь есть два варианта: с боковым и с нижним дутьем. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще в реализации. Самый простой вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

Нам понадобится:

— стальной лист толщиной пять миллиметров около 100х100 см;
— листовая сталь толщиной 2 мм;
— уголок 30х30;
— шесть шамотных кирпичей ШБ-8;
— УШМ, называемая в народе «болгарка»;
— круг зачистной;
— отрезные круги для резки стали и камня;
— сварочный аппарат и электроды;
— два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобнее, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще понадобится, а из оставшегося куска делаем стол.

Кузнечный горн своими руками Схема горна с гнездом горневым


В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см в колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезана раньше полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали обращаем квадратную трубу со стороной 12 и длиной 20-25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основу из пенобетонных блоков.

Обращаем внимание на отверстие. Через него пройдет воздуховод.

С помощью болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ.

Можно подключать пылесос и попытаться разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить непосредственно в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулирования подачи воздуха в воздуховод ставится заслон. Но перекрытия потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригоден для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горна нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во-первых, такой зонт дольше прослужит, а во — вторых- варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должна быть не менее шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклонен наружу под углом в шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонтик над столом, тем неудобнее работать. Здесь надо исходить из имеющегося материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонтик ставим трубу, которую также сваривает из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый с дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) на начало дымовой трубы, то получится эжектор, что увеличивает эффективность отвода дымовых газов.

Вот и все. Ваш горн готов. Куйте на здоровье, куйте как мы, куйте лучше нас!
Источник

Кузнечные горны – это… Что такое Кузнечные горны?

открытые печи, применяемые в К. деле для разогревания кусков металла небольшой и средней величины. Характеристическая особенность К. горнов состоит в том, что нагреваемый металл находится в них в непосредственном соприкосновении с горючим, сожигание которого производится при содействии дутья, производимого К. мехами или вентилятором. К. горны состоят поэтому из двух главных частей: собственно горна, т. е. углубленного гнезда, в котором помещаются горючий материал и нагреваемый металл, и из воздухоподводящего прибора (фурмы с соплом). Побочные принадлежности горна суть: воздуходувный прибор, дымоотводная труба с вытяжным колпаком, водяной резервуар и т. д. Материалом для постройки кузнечных горнов служат: кирпич, чугун и железо. Преобладание того или другого из этих материалов обусловливается ближайшим назначением горна, особенностями его конструкции, местом, каким можно располагать для установки горна и, наконец, личными соображениями строителя. Во всяком случае, часть горна, в которой производится сжигание горючего (горновое гнездо) всегда облицовывается кирпичом, по возможности огнеупорным. Преимущество горнов, устроенных главным образом из металла, есть их компактность, зато части таких горнов сильно разогреваются и работать на них более тягостно, нежели на горнах кирпичных. Несмотря однако же на это, металлические горны получают в последнее время все большее и большее распространение. В качестве горючих материалов, для отопления горнов применяются каменный или древесный уголь и кокс, иногда же смесь из этих двух материалов. Кроме твердого горючего, большое применение в К. деле получила также нефть. Обыкновенный тип К. горна представлен на фиг. 1. Здесь А кирпичный постамент, С — горновое гнездо. Верхняя поверхность горна располагается на такой высоте над полом кузницы, чтобы кузнецу было удобно работать (70 — 80 см.). Горизонтальные размеры постамента обыкновенно делаются равными 100×100 см. Для экономии кладки, постамент снабжается сквозным просветом В, перекрытым сводом. Горизонтальные размеры гнезда — от 20х20 до 40×40 см., а глубина — от 10 до 15 см. Наклонный канал F в задней стенке D горна отводит дым в дымовую трубу (на рисунке не показанную). Е — железный зонт, препятствующий дыму разлетаться по кузнице. В отверстие в стенке D, у самого гнезда, вставлена чугунная коробка H, изображенная на фиг. 2 в увеличенном масштабе. Посередине этой коробки помещается трубка (фурма), сообщенная задним концом с воздухопроводом, а передним открывающаяся в горновое гнездо. Внутренняя полость коробки (между трубкой и стенками) сообщается с водяным резервуаром, при помощи трубок, показанных на фиг. 1 пунктиром. Вода, циркулируя по трубкам и фурменной коробке, предохраняет фурму от чрезмерного разогревания. Чугунный резервуар K, вделанный в кладку горна, наполняется водой и служит для охлаждения инструментов, смачивания угля и т. п. Если кузница имеет несколько горнов, то они располагаются обыкновенно по два, или по четыре, около одной общей дымоотводной трубы. Парные (как и одиночные) горны устанавливаются обыкновенно вдоль наружных стен кузницы, четверные же — посередине кузницы, чтобы около каждого горна образовалась достаточная свободная площадь для производства работы. Подведение воздуха в горновое гнездо сбоку, как это имеет место при обыкновенных фурмах (фиг. 1 и 2) неудобно в том отношении, что кусок металла, заложенный в горн, нагревается преимущественно лишь с той стороны, которая обращена к фурме.

КУЗНЕЧНЫЕ ГОРНЫ. Фиг. 1. Обыкн. Кирпичный горн с боковым дутьем. Фиг. 2. Фурма (продольный разрез и вид задней стороны). Фиг. 3. Двойной горн с нижним дутьем. Фиг. 4. Американский железный горн с нижним дутьем.

Для устранения этого важного неудобства в рационально устроенных горнах воздух подводится снизу, при чем, войдя в гнездо, он распределяется равномерно вокруг всего нагреваемого металла. Фурмы, служащие для подобного подведения воздуха, устраиваются различным образом. Наиболее простой их тип представлен на фиг. 3, показывающей вместе с тем способ сопряжения двух горнов около одной общей дымоотводной трубы. К днищам горновых гнезд АА здесь прикреплены снизу воздушные коробки ВВ, в которые, по трубкам CC, подводится воздух из воздухопровода. Применение фурм, подводящих дутье снизу, дает возможность располагать К. горн так, что доступ к нему возможен со всех сторон. Это представляет большое удобство при нагревании на горне грузных кусков металла. Подобный горн с нижним дутьем, устроенный из чугуна и железа (американского типа), представлен на фиг. 4.

Из перечисленных выше трех видов твердого горючего для отопления К. горнов наичаще применяется каменный уголь, притом главным образом жирный, пламенный, спекающийся, имеющий густой черный цвет, жирный блеск и листоватое сложение. Под влиянием жара он спекается в сплошную раскаленную массу. Это свойство (спекаемость) заставляет кузнецов предпочитать каменный уголь всем другим видам горючего на следующем основании: образовав над куском заложенного в горн металла плотную шапку или род свода, уголь прочно сопротивляется давлению дутья и не дозволяет воздуху прорываться наружу. Благодаря этому, во-первых, весь кислород входящего в горн воздуха вступает в реакцию с углем и сжигает его с наивысшим выделением жара, во-вторых, находящейся под шапкой угля металл воспринимает не только непосредственный жар соприкасающегося с ним пламени, но и лучистую теплоту, отраженную сводом. Прочность стенок такой угольной шапки настолько велика, что можно вытаскивать из-под нее кусок металла и вновь закладывать, не разрушив стенок. Это удобство вести нагрев металла под шапкой угля настолько существенно, что к спекающемуся каменному углю прибегают даже в тех случаях, когда работа ведется на древесном угле. При этом огонь разводится на каменном угле. Коль скоро же образовалась спекшаяся шапка, она взламывается и через образовавшееся отверстие забрасывается внутрь горна древесный уголь, а затем отверстие снова заделывается каменным углем. Хороший К. уголь должен содержать возможно менее золы и серы. Зола вредна в том отношении, что образует с железной окалиной вязкий шлак, который прочно держится на поверхности железа и не дозволяет ему хорошо нагреваться. Более 10 % золы в К. угле допускать не следует. Сера, переходящая из угля в железо, делает его красноломким и сообщает ему грубую, шероховатую поверхность. Кокс, в малых количествах, будучи легок и неспекаем, разбрасывается дутьем, трудно загорается и не концентрирует жара, а потому неприменим для малых горнов; в больших же горнах, где кокса заваливается сразу большое количество, эти неудобства его проявляются в менее сильной степени, напротив того достоинства кокса: большая чистота и способность, раскалившись, долго удерживать жар, выступают с большой выгодой, почему кокс и употребляется охотно для нагревания крупных поковок, если при этом не очень преследуют экономию. Температура, развиваемая горящим древесным углем, значительно ниже той, какая развивается коксом и каменным углем (по причине большей пористости древесного угля). Легкость и неспекаемость древесного угля служат причиной того, что он выдувается дутьем и расходуется непроизводительно. Ценность его также значительно выше, по сравнению с коксом и каменным углем. По всем этим причинам, для нагревания до высоких температур, древесный уголь не годится, а применяется в тех случаях, когда от горючего требуется возможная чистота, а от пламени возможно слабая окисляющая способность (древесный уголь, вследствие пористости своей, сгорает преимущественно в окись углерода, а не в углекислоту). Нефть и ее остатки, по высокой теплотворной их способности и отсутствию золы и гигроскопической воды, представляют теоретически весьма выгодный горючий материал. Но так как нефть сжигается в распыленном состоянии и потому не может быть помещаема в непосредственном соприкосновении с нагреваемым металлом, то часть выгод от применения нефти этим уничтожается. Тем не менее, благодаря чистоте ее от серы и фосфора, нефть охотно применяется для нагревания первосортного железа (напр. заклепочного). Количество горючего, расходуемого К. горнами, зависит от размеров нагреваемого в них железа. В малых горнах, служащих для нагревания кусков железа толщиной до 6 кв. см., часовой расход каменного угля составляет от 2 до 3 кг. Средние горны, служащие для нагревания кусков толщиной от 6 до 12 кв. см., расходуют в час от 3,5 до 4,5 кг. и наконец крупные горны (для нагревания кусков от 12 до 30 кв. см.) расходуют в час от 7 до 9 кг. каменного угля. Количество потребного дутья рассчитывается от 17 до 21 кб. метров воздуха на каждый килограмм сжигаемого угля.

Насколько важное влияние на качества поковок оказывают качества горючего материала, применяемого для отопления горнов, настолько же большую роль играет при этом и степень искусства и опытности кузнеца в деле ведения им К. горна. Очистив гнездо горна от шлака и изгари, кузнец зажигает на его дне стружки или щепки и, когда они разгорятся, насыпает угля, оставшегося от предыдущей работы, и пускает дутье. Поверх разгоревшегося угля насыпается свежий уголь, уминается и смачивается водой, чтобы не разлетался. Шапка спекшегося угля должна поддерживаться во все время работы горна надлежащей толщины, т. е. по мере прогорания угля (изнутри) на поверхность шапки должен набрасываться свежий уголь; случайный прорыв пламени наружу должен быть тотчас же прекращаем заделкой углем прогоревшего отверстия. Опрыскивание поверхности угля, заложенного уже в горн, водой способствует его спеканию и предохраняет кузнеца от тягостного действия жара. Злоупотреблять смачиванием водой однако же отнюдь не следует. Толщина слоя угля, насыпанного на нагреваемый кусок металла, сообразуется с размерами последнего таким образом, чтобы металл мог быть доведен до надлежащей температуры, не прибегая к насыпке на него свежего угля, который не только понижает температуру металла, но и отдает ему свою серу, которой в непрогоревшем угле значительно больше, нежели в уже разгоревшемся. Закладывать в горн металл следует не прежде того как уголь уже раскалился. Крупные поковки для равномерности нагрева необходимо поворачивать перед фурмой различными их сторонами, что, однако, должно производить возможно осторожнее, чтобы не рассыпать спекшуюся шапку угля. Нагрев вообще следует вести возможно быстрее, чтобы уменьшить угар металла. Поковка должна лежать в горне несколько выше сопла фурмы и несколько отступя от последней, так, чтобы струя воздуха, вылетающая из фурмы, прежде чем она достигнет поковки, успевала хорошо прогреться. Сила огня зависит от количества вдуваемого фурмой воздуха, поэтому на воздухопроводе устраивается кран, регулирующий силу воздушной струи. Еще лучше, если регулирующим прибором снабжена сама фурма, как это делается в новых фурмах нижнего дутья (фиг. 4). Если поковке требуется сообщить сварочный жар, то, доведя ее до белокалильного жара, следует на некоторое время ослабить дутье, чтобы дать время жару распределиться равномерно по всей массе металла. Усилив затем снова дутье, следует вновь довести металл до сварочного жара и поддерживать в этом жару, пока не наступит время вынимать его из горна. Как перегрев, так и недогрев металла перед его проковкой — одинаково вредны, поэтому необходим большой опыт, чтобы определить заранее, до какого наивыгоднейшего нагрева следует довести данный кусок металла. При продолжительном нахождении в горне, железо сильно окисляется и угарает. В предупреждение этого держат раскаленную поверхность металла покрытую жидким шлаком, при чем усиливают образование последнего, присыпая поверхность железа песком. См. также К. мастерство.

В. С. Кнаббе.

Кузнечный горн из фена своими руками

Этот кузнечный горн, созданный своими руками, не соответствуют уровню профессионального оборудования. Зато он подойдет простым обывателям, которым не требуется плавить металл в особо крупных размерах. Вся конструкция максимально проста, для ее изготовления требуются подручные материалы, а собирается и разбирается она за считанные минуты.

Материалы

Для изготовления кузнечного горна своими руками вам будут нужны:

  • красные огнеупорные кирпичи;
  • фен;
  • решетка для гриля;
  • древесный уголь;
  • консервная банка;
  • журнал с глянцевыми страницами;
  • половник или ложка с длинной ручкой;
  • малярный скотч;
  • консервный нож;
  • кусок стальной трубы, по диаметру соответствующий фену;
  • проволока.

Шаг 1. Определитесь с местом, где вы будете располагать всю конструкцию для плавки металла. Вокруг не должно быть сухой травы, мусора и всего, что может легко воспламениться. Желательно присыпать выбранный вами участок песком.

Шаг 2. Основание представляет собой выкладку из кирпичей. Она нужна, чтобы создать воздушную камеру. Между кирпичами следует уложить трубу.

Шаг 3. Поверх кирпичей выкладывается решетка для гриля. Сама топка будет находиться выше решетки, а последняя нужна для выкладки на нее древесного угля.

Шаг 4. Выложите следующие слои кирпича. По виду выкладка должна напоминать шахту. Пример того, как это должно выглядеть, вы можете видеть на фото. Всего таких рядов нужно будет три.

Шаг 5. Из консервной банки и прочной стальной проволоки вам нужно будет соорудить тигель. Консервную банку открывайте специальным ножом, не оставляющим острых краев. Содержимое достаньте, саму банку ополосните и вытрите насухо. В верхней ее части сделайте отверстия для проволоки и вставьте ее в банку. Длина проволоки должна, как минимум, соответствовать ширине кирпичной шахты.

Шаг 6. Теперь переходите к изготовлению кузнечного горна. Его конструкция очень проста. Конец фена вам нужно соединить с трубой при помощи страниц глянцевого журнала и малярного скотча. Закрепите эту конструкцию как можно прочнее.

Шаг 7. Самодельный горн вам нужно вставить вниз, где место для трубы было заложено изначально. Под сам фен положите полотенце. На решетку выложите угли, на кирпичи установите тигель с металлом для плавки внутри. Проволоку тигля придавите кирпичами, чтобы во время процесса банка не перевернулась.

Горн с конструкцией для плавки металла готов. Вам нужно поджечь угли и раздувать феном пламя, помешивая плавящийся металл. Не забудьте заранее принести форму для отливки готового материала.

4.2 / 5 ( 72 голоса )

Кузнечный горн своими руками. Чертежи. Пошаговая инструкция :: SYL.ru

В старину кузнечное ремесло было в почете. Не каждый мог осилить его, не у каждого была возможность приобрести необходимый инструмент и обустроить мастерскую. Сейчас изготовить кузнечный горн своими руками можно и без привлечения серьезных средств. Даже простая конструкция даст возможность разогреть металл до необходимой температуры и попробовать свои силы в ковке.

Кузница

Люди с творческими наклонностями, занимающиеся оформительскими работами, нередко сталкиваются с желанием использовать декоративные металлические элементы ручной работы. Сделать такие вещи можно с помощью ковки.

Тонкий листовой металл можно пытаться штамповать, гнуть или чеканить и без нагрева. Толстую заготовку без этого обработать не получится. Изготовить инструмент из углеродистой стали тем более не стоит пытаться.

Если оборудовать кузнечную мастерскую очагом и массивной наковальней, можно не обращать особого внимания на толщину рабочей заготовки. В раскаленном виде она будет в состоянии коваться, гнуться и плющится. Главное в этом процессе – правильно обустроенный кузнечный горн.

Своими руками его, возможно, сделает не каждый желающий, но для настоящего ценителя ремесла, знакомого с устройством, особенностями и принципом работы приспособления, это будет по силам. Как уверяют бывалые мастера, простую кузницу можно обустроить даже из шести кирпичей.

Назначение горна

Стальная заготовка перед ковкой должна разогреться до светло-оранжевого цвета. Это будет примерно соответствовать температуре 1000-1100° C. В таком состоянии металл может подвергаться деформации ударным инструментом.

Остывая, заготовка становится менее пластичной, ее сложнее ковать. А если применить более тяжелый инструмент, металл становится хрупким и подверженным растрескиванию. Единственный вариант – это постоянное поддержание температуры ковки. Однако показателя свыше 1000°C в обычной печи не добиться. Для этого необходим очаг с принудительной подачей воздуха.

Кузнечный горн, своими руками изготовленный, можно применять для разогрева металла до температуры ковки. Кроме того, его можно будет также использовать и для других работ. Он подойдет для плавки металла и последующей его заливки в форму, для закалки инструмента, для пайки с использованием латуни и меди.

Разновидности конструкций

Вначале нужно определиться, каким видом топлива будет разогреваться металл. Традиционно в кузницах для этих целей применялся древесный или каменный уголь (кокс). Кроме твердого топлива можно использовать природный магистральный и сжиженный газ, а также нефтепродукты (бензин, мазут, уайт-спирит и пр.).

В зависимости от вида топлива конструкция рабочей зоны горна будет отличаться. Также она будет зависеть от способа и места расположения очага. Если это стационарная конструкция, то основание есть смысл делать массивным и добротным, с использованием кирпича и каналом для отвода продуктов горения.

Для передвижного горна лучше подойдет облегченный, разборный вариант очага. Он удобен тем, что зимой можно работать в помещении, а летом при необходимости мастерская выносится на свежий воздух. Такую конструкцию легко разобрать и перевезти в необходимое место.

Еще одна особенность – открытая или закрытая камера горения. Если самодельный кузнечный горн будет иметь свод или круглую форму, то металл в нем разогреется быстрее, так как потери тепла заметно снижаются. С другой стороны, работать с длинными или массивными заготовками в очаге закрытого типа будет невозможно, и это нужно сразу учитывать.

Устройство кузнечного горна

Начать следует с выбора типа основания. Для стационарного горна подойдет кирпич, для передвижного очага – металлические конструкции. Основание должно располагаться на оптимальной высоте для удобства работы. Очаг для твердого топлива предполагает наличие рабочей зоны горения. Она может быть выложена огнеупорным кирпичом, быть футерованной или выполненной из стальной пластины.

Другой важный элемент – колосниковая решетка, удерживающая угли в зоне горения и дающая доступ воздушному потоку, который снизу раздувает жар. Нагнетание обычно производится по трубопроводу с регулятором потока. Источник наддува – пылесос с обратной подачей воздуха, фен, «улитка» с двигателем от автомобильной печки. Встречаются чертежи кузнечного горна, где применяется турбина от ручной сирены или меха, как это делалось в старину. Очаг может иметь боковые стенки и свод с каналом для отвода продуктов горения.

Конструкции горнов, работающих на жидком или газообразном топливе, отличаются отсутствием колосниковой решетки. Подача горючей смеси и воздуха осуществляется через отверстие в корпусе. Для этих целей нередко приспосабливают отрезок толстостенной трубы или отслуживший свое резервуар от бытового компрессора, облицованных огнеупорным материалом. Очаги также выкладываются в форме куба из термостойкого кирпича.

Принцип работы

Кузнечный горн своими руками собрать из шести кирпичей сможет даже человек, не имеющий кузнечного опыта. Работать устройство может от наддува бензиновой горелки. Два кирпича плашмя кладут на землю – это будет днище. Еще два ставят на них ребром – это стенки. Причем заднюю часть кирпичей сводят, чтобы ограничить потери тепла. Их расположением также можно до некоторой степени регулировать температуру внутри рабочей зоны. Последние два кирпича кладут сверху – это будет свод.

Колосники можно изготовить из полосы стали в 4 мм. Два отрезка полудюймовой трубы располагают вдоль стенок. На них кладут колосники. Причем их нужно в центральной части завернуть «пропеллером», чтобы поток воздуха захватывался плоскостями и направлялся вверх, где располагают каменный уголь.

Бензиновая горелка разжигается и направляется в топку. Ее сразу можно заглубить в землю и отгородить листом асбеста от жара рабочей зоны. Для этого проделывается отверстие и через него направляется поток паров горящего бензина для разжигания угля. Температура поддерживается краном регулировки горелки.

Твердотопливный горн

Для разовых или нечастых кузнечных работ можно обустроить очаг просто на земле, выкопав углубление необходимого размера и выложив его огнеупорным кирпичом. Он для разогрева металла с помощью твердого топлива наиболее подходит. Другой вариант материала для стола – толстая (не менее 5 мм) стальная пластина. Также нужно будет установить колосниковую решетку из стальной полосы или чугуна. Ее может заменить и стальная труба подачи воздуха. Торец ее заваривается. В зоне горения болгаркой прорезаются щелевые пазы, через которые выходящий воздух будет разгонять жар.

Как сделать кузнечный горн простым и мобильным? Можно сварить каркас из подручных материалов и на них установить стальную столешницу. Интересна, удобна и практична конструкция основания из отслужившей свое старой газовой плиты. Сверху устанавливается столешница с зоной горения. Духовка служит для расположения пылесоса или другого источника наддува. Снизу еще имеется отсек для инструмента и приспособлений.

Горн кузнечный газовый

Народные умельцы считают такой вариант очага наиболее экономичным и эффективным. Газ – топливо недорогое и доступное. Конструкция очага для него более проста, так как отсутствует необходимость колосниковой решетки. Регулировка подачи газа краном удобна, значит, добиться требуемой температуры в рабочей зоне будет легче. Конструкция горна может состоять из минимального набора элементов. Достаточно приспособить под него подходящее основание.

Однако тут также есть свои особенности. Газ – вещество взрывоопасное, поэтому работать нужно еще более осторожно. Регулировка подачи горючей смеси также требует опыта и практики. В остальном все не так сложно. Куб из кирпича складывают по размерам планируемых заготовок. Задняя стенка – глухая. Спереди отверстие прикрывают кирпичами или обустраивают дверцу. Сверху оборудуют место для входа трубы, по которой подводится горючая смесь. Длина ее в разных схемах отличается. Есть мастера, которые делают ее до 1,5 м длиной, и говорят, что так лучше идет смешивание горючей смеси.

Природный или сжиженный газ после редуктора подается в эту трубу через сопло. Туда же нагнетается воздух. Интенсивность горения регулируется подачей газа и скоростью наддува. Сверху над горном при работе в помещении необходимо обустраивать вытяжку. В остальном конструкции могут либо усложняться (футеровка, термопары, принудительный отвод продуктов горения, дополнительные заслонки) или, наоборот, упрощаться.

Для домашнего умельца нет стандартов. Главное – знать принцип работы, подобрать материалы, выдержать технологию, получить необходимую температуру и при этом соблюдать технику безопасности.

Как сделать угольный горн из тормозного диска от авто

Для изготовления ножей или простейших кузнечных работ вовсе не обязательно обзаводиться мощным газовым горном. Вполне достаточно будет угольного.

В сегодняшней статье мы расскажем, как своими руками изготовить угольный горн из тормозного диска автомобиля.

Необходимые материалы:

  • тормозной диск;
  • круглая труба;
  • стальной кругляк;
  • листовой металл;
  • круглый пруток.

1

Читайте также: Как сделать барабанный кольцегиб своими руками

Обратите внимание: кузнечный горн, который работает на твердом топливе (угле), желательно не использовать внутри помещения.

Если нет других вариантов, нужно выделить для него отдельное место, подальше от легковоспламеняющихся предметов.

Своим личным опытом изготовления и сборки самодельного угольного горна поделился с нами автор YouTube канала Kevin Robinson.

Основные этапы работ

Первым делом отрезаем два куска круглой трубы, в одном из которых вырезаем отверстие.

1

Читайте также: Дешёвый способ как утеплить пол внутри помещения

Свариваем обе трубы под углом 90 градусов. Боковая (горизонтальная) труба будет служить для подачи воздуха, который будет нагнетать бытовой фен.

От стального кругляка отрезаем небольшую заготовку, длина которой должна быть чуть меньше внутреннего диаметра трубы.

Высверливаем в стальном кругляке сквозное отверстие. Вставляем в него отрезок стального прутка, после чего обвариваем с двух сторон.

1

Читайте также: 6 вариантов самодельных запорных механизмов для двери, калитки и ворот

В верхней части вертикальной трубы нужно сделать два паза под толщину стального прутка. Болванка должна свободно вращаться внутри трубы, не касаясь стенок.

На следующем этапе вырезаем из листового металла круг. По центру вырезаем в нем отверстие. Устанавливаем круг сверху трубы и привариваем.

1

Читайте также: Очистка металла песком. Как сделать пескоструйный аппарат из баллона

Далее из стального прутка необходимо будет сделать три ножки. Привариваем их к нижней части опорной круглой пластины.

По краям металлического круга надо сделать два отверстия для крепления тормозного диска.

Затем устанавливаем диск и фиксируем его с помощью болтов с гайками. Он будет выступать в качестве чаши горна.

В завершении останется только сделать задвижку в нижней части вертикальной трубы и закрепить фен.

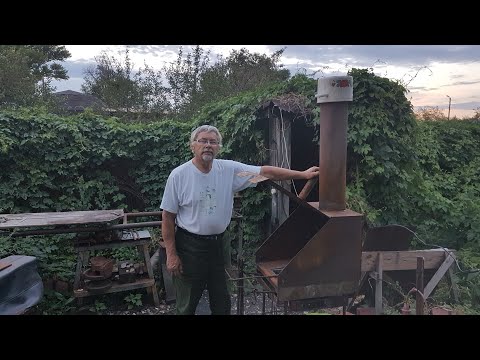

Видео по теме

Подробно о том, как сделать угольный горн из тормозного диска от авто, можно посмотреть в авторском видеоролике ниже.

forge build in an hour and 40 minutes for freeМне нравится12Не нравится2

Андрей Васильев

Задать вопрос

Крошечный кузнечный горн своими руками из консервной банки


Я увлекаюсь кузнечным делом и уже долгое время хотел привнести его частичку в свой пригородный гараж. После просмотра нескольких тематических видео я понял, что нужно делать, но не нашел никаких пошаговых инструкций на эту тему, поэтому решил записать для вас как сделать кузнечный горн своими руками.

Время сборки мини горна своими руками от начала до конца — около часа с половиной.

Твердотопливное устройство для кузни


Самой простой моделью твердотопливного устройства для частной кузни является уличная открытая печь, для оснащения которой не требуется установки вентиляционной системы. Сооружение конструкции предусматривает заливку армированного бетонного основания, в основе сооружения необходимо уложить стеновой кирпич. Стол устанавливается на удобной высоте, в одной стене оставляется отверстие для поддувала.

Горный под выкладывается из шамотного кирпича с опорой на стальные уголки, в средней части сооружения оставляется полость для колосника. Обеспечить достаточную тягу в очаге поможет дымоход или зонд, система подачи воздуха монтируются на завершающей стадии строительных работ. Усилить тягу поможет установка в дымоходе электрического вентилятора или монтаж кузнечных мехов.

Классификация видов кузнечных горнов

Она может быть произведена по следующим основным показателям:

  1. По виду применяемого топлива. Различают газовые горны, а также устройства, работающие на твёрдом (угле) или жидком (мазуте) топливе.
  2. По конструктивным особенностям строятся открытые и закрытые горны.
  3. По размерам пода (эффективной поверхности) – малые, средние и крупные.


Передвижной горн открытого типа
Твёрдотопливные горны, для которых необходимо применять коксующийся уголь – эффектное для видеосъёмки, но устаревшее техническое решение. При этом потребуется не только обеспечить непрерывную поставку высококачественного древесного угля, но и смириться с технологическими недостатками, среди которых:
  • неравномерность нагревания;
  • невозможность управлять процессом;
  • повышенное содержание серы, что увеличит хрупкость в процессе ковки;
  • увеличенный расход топлива, он может составлять до 120 — 150% от веса;
  • низкий КПД устройства, сопровождающийся значительным угаром.

Тем не менее, такие конструкции в условиях единичного выпуска изделий могут находить применение в домашних условиях, особенно, если это мини-горны, работающие на дешёвом мазуте.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим, как сделать кузнечный горн из газового баллона своими руками… Кузнечный горн сделанный из газового баллона будет незаменимым помощником в вашей мастерской, при помощи него вы сможете раскалить до красна металл и выковать к примеру нож, или топор, так же можно заняться художественной ковкой и делать эксклюзивные вещицы на заказ.

Данный горн имеет корпус от небольшого газового баллона на 25 литров, торцевые стенки с него срезаны при помощи болгарки. Горн имеет 2 слоя керамического одеяла (оно огнеупорное и не горит) дополнительно покрытое термостойкой футеровкой. Нижняя часть внутри горна выложена огнеупорными шамотными плитами (можно использовать огнеупорный кирпич) снизу они так же обложены керамическим одеялом. Огнеупорный кирпич используется при кладке печей

В верхней части баллона проделано отверстие и вварен небольшой сгон, он необходим для установки сопла газовой горелки. Питание пламени идет от обычного газового баллона с пропаном. Температура внутри горна может превышать 1000 с° что оптимально для разогрева металла до красна.

Давайте рассмотрим, что конкретно понадобиться для сборки кузнечного горна из баллона.

Материалы

  1. газовый баллон 25 л
  2. керамическое одеяло
  3. футеровка
  4. огнеупорный цемент
  5. шамотный кирпич или плита
  6. термостойкая краска
  7. сгон
  8. газовая горелка
  9. листовой металл 2 мм

Инструменты

  1. сварочный аппарат
  2. дрель
  3. болгарка (УШМ)
  4. молоток
  5. канцелярский нож
  6. респиратор и средства защиты
  7. кисть

Пошаговый процесс сборки кузнечного горна из газового баллона своими руками.

Первым делом следует подготовить все необходимые составляющие, а именно баллон и предварительно его обезвредить и слить остатки газа, заполнить водой, промыть. Читайте нашу статью, о том как правильно и безопасно разрезать газовый баллон. Керамическое одеяло -это отличный материал для горна, но работать с ним следует в респираторе и резиновых перчатках.

На подготовленном и безопасном баллоне делаем разметку, чтоб потом спилить торцы.

По намеченному контуру проходим болгаркой (УШМ)

Тоже самое и со второго торца. Затем высверливаем отверстие под установку сгона в который будет вставляться газовая горелка. Далее берется огнеупорный кирпич или плита и укладывается в нижнюю часть корпуса горна. Для кладки используем жаропрочный цемент.

После чего приступаем к разрезанию керамического одеяла, предварительно одев респиратор и резиновые перчатки в целях индивидуальной защиты.

Вкладываем сначала первый слой одеяла в корпус кузнечного горна.

Затем сразу же второй слой.Прорезаем отверстие в сгоне разрезая одеяло. Далее делается заслонка. Далее нужно полученные стенки обработать футеровкой, к примеру вот такой.

Необходимо будет подготовить емкость и немного воды чтоб приготовить жидкий раствор.

После чего тщательно промазываем всю поверхность одеяла, чтоб не осталось пробела. Как только высохнет футеровка, так сразу можно и опробовать новый горн в действии. Вставляем сопло газовой горелки в сгон на верхней части корпуса и обязательно фиксируем, чтоб во время работы горелка не вылетела, а стабильно выделяла пламя и высокую температуру. Вот такой кузнечный горн можно собрать у себя в мастерской или же в гараже, благодаря ему вы сможете ковать железо, ножи, топоры или делать отливки из легкоплавких металлов, заняться кузнечным творчеством. Вообщем вещь хорошая и нужная

Домашняя кузница на газу

Для изготовления простой домашней кузни на газу можно использовать запчасти от старого велосипеда. Если на токарном станке произвести обточку «звездочки» от коробки передач, приспособление может функционировать на бутане или пропане, нагревать замкнутые горны небольшого объема. Важным условием пользования переносной конструкцией является запрет на работу горелки с ацетиленом, так как высокая температура пламени может сжечь бывшую «звездочку», а печь попросту взорвется.

Собрать такое устройство несложно, при этом самодельный горн для ковки мало чем уступает промышленным, но обходится намного дешевле. Главное, соблюдать при изготовлении и использовании правила безопасности.

  • Автор: admin
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!

Как построить угольный горн с нуля

Установите две пилы или свой рабочий стол снаружи на твердой земле. Этот стол обеспечивает прочную основу для деревянного контейнера, поэтому он должен выдерживать небольшой вес и, конечно же, плавящуюся груду угля. Вы действительно не хотите, чтобы этот щенок шевелился, когда вы ковали горячий металл.

Деревянный контейнер должен быть довольно большим, по крайней мере, 2 х 3 фута, и будет иметь пять сторон, оставляя верх открытым.Некоторые ящики могут быть разборными и складными, если у вас мало места, но простой, но прочный ящик подойдет. Стыки должны быть достаточно плотными, чтобы песок не высыпался. Завершите коробку, вырезав круглое отверстие того же диаметра, что и ваша труба, на одной из коротких сторон.

Стальную трубу необходимо обрезать до приемлемого размера, который может быть примерно такой же длины, как вы сделали контейнер. Если длина слишком длинная, воздуху будет трудно добраться до огня, но слишком короткая приведет к тому, что огонь будет слишком близко к деревянному ящику.Вставьте трубу наполовину в контейнер через просверленное отверстие, оставив половину трубы вне коробки. Прикрепите конец трубы, который находится снаружи коробки, к шлангу пылесоса или к любому источнику воздуха, который у вас есть, используя деревянную доску для стабилизации и герметизации изолентой.

Найдите несколько больших камней, которые могут выдерживать высокую температуру, или несколько кирпичей, которые будут использоваться для стабилизации трубы и создания грубого «горла». Они также помогут создать стену между вашим огнем и деревянным контейнером.Не используйте для этого бетон, так как он имеет взрывную реакцию на избыточное тепло, если в бетоне осталась хоть какая-то влага.

Постройте вокруг трубы конструкцию из камней и песка, которая будет удерживать трубу в горизонтальном положении. Используйте несколько других камней или кирпичей вокруг контейнера, чтобы равномерно распределить вес. Заполните оставшуюся часть коробки песком, оставив округлую канавку перед трубой. Разожгите огонь, включите подачу воздуха, чтобы начать вдувать кислород, и как только он станет достаточно горячим, вы готовы добавить уголь.Прежде чем вы это узнаете, вы узнали, как построить угольную кузницу!

Уголь горит очень жарко, когда заправлен кислородом. На самом деле, он горит достаточно сильно, чтобы превратить железо в красный цвет, что идеально подходит для того, чтобы придать ему форму.

Как построить собственную кузницу – Новости Матери-Земли

Упомяните слово «кузнечное дело» большинству современных людей, и они, вероятно, вызовут в воображении образ человека, подковывающего лошадь. Однако для поселенцев, которые овладели основами ремесла, кузнечное дело может означать гораздо больше: изготовление петель, защелок для дверей и окон, задвижек для ставней, дверных молотков, громоотводов, крюков для желобов, раскосов на концах балок…. . кухонная утварь, такая как ножи, вилки для мяса, шампуры, сита, дамы, овощерезки, дровяные щипцы, кочерги, подставки, краны для камина, трамплины, крючки, подсвечники, люстры, фонари и лампы-батти. . . инструменты, такие как топоры, лещи, крюки, крюки, клинья, мотыги, грабли, гвозди, стамески, тесла, цепи. . . и множество других предметов. Те, кто действительно овладел ремеслом (и, как и я, плотоядны, которые верят в убийство мяса, которое они едят), могут даже сделать себе кремневые ружья.Эта статья — тогда — для тех из вас, кто нуждается в работе по металлу и не может найти никого, кто бы это сделал, не может позволить себе нанять кузнеца или просто хотел бы заняться такой работой самостоятельно.

Как сделать кузницу

Для начинающего кузнеца необходимы два реквизита:

[1] Высокий уровень интереса, умеренный терпением Иова.

[2] Магазин.

Первую дать не могу, но могу помочь настроить вторую. В настоящее время я буду заниматься в основном тем, как сделать горн и топливо для его работы.. . и надеемся на более позднюю возможность обрисовать в общих чертах расположение кузнечных инструментов и некоторые фактические приемы кузнечного дела.

Кузница

Кузницу можно установить практически в любом месте, которое диктуют личные предпочтения: в доме, подвале, типи, амбаре, куполе, сарае. . . или под небом. Однако дым и пары могут быть проблемой (насколько серьезна проблема, зависит от того, какое топливо вы используете). . . а если дымохода нет, то, вероятно, лучшим выбором будет полностью открытая кузница или защищенная навесом. (Внимание: любой открытый огонь потребляет большое количество кислорода и может представлять опасность для здоровья в плохо проветриваемом помещении. Кроме того, неполное сгорание угля и древесного угля может привести к выбросу смертельно опасного угарного газа без запаха. В целях безопасности, пожалуйста, спроектируйте вашей рабочей области с учетом этих фактов — МАТЬ.)

Поскольку у некоторых из нас довольно мало денег, я начну с описания самого простого и наименее дорогого метода строительства кузницы. Вам понадобятся следующие основные материалы: 2 на 4 (или 4 на 4, небольшие саженцы или любое прочное дерево, которое вы сможете найти), немного фанеры или досок, земля, 6 футов 3-дюймовой трубы, небольшое количество бетона, и немного терпения.

Хороший размер верхней части кузницы — 3 на 5 футов. Это дает вам место для здорового огня, а также достаточно места для размещения щипцов, лопаты, кочерги, кусков металла и множества других вещей. Рама должна быть высотой примерно по пояс, чтобы вы могли работать наиболее эффективно, перемещая железо из горна в наковальню и обратно. Определите идеальные размеры для вашей собственной установки и создайте прочную раму в соответствии с этими размерами.

Как только вы соберете хороший прочный каркас, закройте его с четырех сторон досками, фанерой или чем-то еще.Единственное абсолютное требование состоит в том, чтобы покрытие было достаточно прочным, чтобы удерживать большое количество грязи, камней и бетона.

В центре каждого конца горна, примерно в 8 дюймах от его вершины, необходимо вырезать отверстие — достаточно большое, чтобы в него можно было пропустить воздушную трубу. Вставьте трубку так, чтобы длина около 6 дюймов выступала с любого конца рамы, и заполните коробку до уровня трубы землей, камнем, кирпичом или глиной.

Далее проткните верхнюю поверхность трубы так, чтобы продуваемый через нее воздух мог добраться до углей в горне.Вам нужно будет просверлить от 20 до 25 отверстий (хорошо подойдет сверло диаметром четверть дюйма) примерно по кругу около центра этого воздухозаборника. С этого момента воздушные отверстия будут называться твиром (также пишется как «фурма» и «твиер — МАТЬ»).

Вы почти готовы — на данный момент — заливать раму бетоном. . . но прежде чем вы это сделаете, найдите немного обрезков древесины и соорудите коробку площадью около фута, открытую сверху и снизу. Поместите его вокруг твира, чтобы бетон не закрывал отверстия для воздуха и топку.Затем насыпьте «грязь» и разгладьте верхнюю поверхность.

Когда бетон почти полностью схватится, снимите деревянную защиту. В верхней части горна должно быть аккуратное квадратное отверстие — топка. Смешайте немного густого бетона и сформируйте стороны этого отверстия так, чтобы они наклонялись внутрь от верхнего края к твиру (чтобы топливо постоянно скользило вниз по потоку воздуха, когда горн работает).

Подача воздуха

ОК. Теперь вам понадобится какое-то устройство для нагнетания воздуха по трубе к твиру.. . и любой из трех, которые я имею в виду, заполнит счет. Первый вариант — который мне меньше всего нравится — это электрический вентилятор от старого пылесоса, автомобильного обогревателя или чего-то еще. Такой механизм должен, по возможности, быть соединен с реостатом, с помощью которого можно изменять скорость двигателя, поскольку управление воздушным потоком очень важно при кузнечной сварке и нагреве мелких предметов или инструментальной стали.

Лучшим выбором является воздуходувка с ручным приводом, эффективная машина, которую легко манипулировать и перемещать.А лучше всего мехи. . . который позволяет лучше регулировать поток воздуха, экономит топливо и нагревает металл быстрее, чем любой другой источник воздуха, о котором я знаю.

Все вышеперечисленное может оказаться на свалке (поместите меня на хорошую свалку, и я буду на седьмом небе от счастья), в антикварных магазинах или на блошиных рынках. . . или вы можете найти один из воздушных двигателей, лежащий на старой ферме. На самом деле, немного потренировавшись и наметав глаз, вы сможете обнаружить всевозможные инструменты, пока просто едете по дороге. Я могу разглядеть наковальню или воздуходувку за одиннадцать миль отсюда.

Электрические воздуходувки, безусловно, проще всего приобрести, за ними следуют воздуходувки с ручным приводом. Меха, с другой стороны, почти невозможно найти и тем более купить (и люди, которые действительно находят эти раритеты, иногда используют их для — тьфу! — демонстрации журнального столика). Тем не менее, не все потеряно. Сильфоны на самом деле несложно построить, и я надеюсь рассказать о планах в одном из будущих выпусков MOTHER EARTH NEWS.

В качестве общей рекомендации: в любой момент можно купить хороший воздуходув за 30 долларов.00 или меньше, берите. Я заплатил столько за один только в приличном состоянии, и однажды смог купить очень хороший сильфон за 10 долларов. И не пугайтесь: когда вы торгуетесь из-за цены, а продавец дает вам старую отговорку, просто настаивайте на своем предложении. Если ничего не помогает, продолжайте искать.

Иногда хорошую воздуходувку — или даже целую лавку — можно получить у фермера или кузнеца на пенсии практически бесплатно. Секрет такой неожиданной удачи заключается в искреннем желании использовать прекрасное оборудование по назначению.Любой, кто когда-либо серьезно использовал кузницу и связанные с ней инструменты, не хочет продавать их для дверных упоров и аксессуаров для барбекю.

Любой источник воздуха, который вы приобретаете, должен быть подключен к одному концу воздушной трубы: левому концу — если вы стоите лицом к кузнице — если вы правша, и наоборот для левшей. Эта установка оставляет более опытные руки свободными для ухода за огнем и нагреванием металла. Не забудьте также разместить воздуходувку так, чтобы вы могли поворачивать рукоятку, регулировать реостат или что-то еще, стоя в удобной досягаемости от горна.

В этот момент один конец трубы все еще открыт. . . и, хотя вы не можете оставить это так, вы не можете закрыть его навсегда, потому что вам потребуется доступ к воздухозаборнику для удаления засоряющей золы. Если вы более трудолюбивы, чем я, вы можете захотеть нарезать конец и получить колпачок, который завинчивается и снимается. В противном случае просто вырежьте деревянную заглушку (слегка увеличенную для плотного прилегания) и вбейте ее в отверстие так, чтобы она выступала на несколько дюймов, чтобы ее можно было легко удалить во время очистки.

Топливо

В кузнечном деле обычно используются три вида топлива: уголь (твердый или мягкий), кокс (уголь, нагретый в отсутствие кислорода) и древесный уголь. Ниже приведены некоторые преимущества и недостатки каждого из них.

Каменный уголь легко найти в северо-восточных штатах, и он относительно недорог. Он обеспечивает очень высокую температуру и горит чисто, с небольшим количеством дыма. Однако его чрезвычайно трудно зажечь (добавьте к этому яркое пламя бумаги и дерева). Огонь быстро гаснет без присмотра, оставляя пепел и шлаки, которые вам придется довольно часто вычищать из горна.Не выбрасывайте пепел, кстати. . . их можно повторно сжечь в угольной печи.

Мягкий уголь в изобилии и дешев на юго-востоке США. Он горит от горячего до очень горячего и может быть упакован вместе, чтобы обеспечить виртуальную печь для сварки. Сгорание очень чистое, в зависимости от качества угля, и при добавлении в топку свежего топлива выделяется большое количество дыма.

Чтобы разжечь огонь из мягкого угля, скомкайте большое количество газет, зажгите их и положите на дно топки.Аккуратно проверните воздуходувку и высыпьте уголь. Однажды загоревшись, топливо будет гореть долгое время без внимания и легко оживляется, когда оно замедляется. После обеда, ужина или сна просто поверните ручку воздуходувки на несколько оборотов, и пламя разгорится как никогда жарко.

Кокс. У меня самого не было большого опыта работы с этим топливом. . . но британские мастера-металлурги используют его, и их работа — одна из лучших, которые вы найдете в этой области. Я знаю, что кокс не дымит, дает очень горячий и чистый огонь и продается примерно по той же цене, что и уголь.Только не покупайте большие куски. Небольшой размер, известный как «бобы», — это то, что вам нужно для работы в кузнице.

Древесный уголь трудно достать, даже если вы можете себе это позволить. . . а цена — 90 долларов за тонну — была почти достаточной, чтобы отбить у меня охоту вообще пробовать это топливо. Когда я сделал тест, я обнаружил, что огонь испускает большое количество искр, которые были невероятно горячими, и от них невозможно было увернуться. Однако дыма и неприятных запахов не было. На самом деле, горящий уголь хорошо пахнет (характеристика, которая убила многих неосторожных людей, которые по глупости использовали топливо в закрытых помещениях и вдыхали смертельные дозы угарного газа вместе с ароматом.— МАМА.) Огонь чистый, средне-горячий и долго горит без присмотра. Еще один плюс древесного угля: вы, жители дикой природы, можете сделать свой собственный.

Что можно и чего нельзя делать для обеспечения безопасности

Следующие жемчужины мудрости стоили мне нескольких акров сожженной, ободранной и ошпаренной кожи. Пожалуйста, внимательно прочтите их, прежде чем пытаться управлять своей кузницей.

[1] В кузнице все либо горячее, либо острое, либо тяжелое. . . особенно жарко. Самые сильные ожоги происходят не от раскаленного металла, от которого почти у всех хватает мозгов держаться подальше, а от кусков, которые предположительно крутые.

Брать железо без щипцов (если только вы не знаете, что оно не нагревалось) навлекает неприятности. . . потому что, как только вы схватили горячий кусок, ущерб уже нанесен, и слишком поздно спасать себя, высвобождаясь. Всегда проверяйте металл, быстро коснувшись его мокрым пальцем или поднеся руку достаточно близко, чтобы почувствовать возможное тепло. Затем решите, как поступить со статьей.

[2] Никогда не работайте в перчатках. Звучит странно, я знаю. . . но у всех нас есть привычки, и день, когда перчатки будут потеряны или забыты, будет днем, когда вы схватите что-то слишком горячее, чтобы держать его голыми руками.Научитесь пользоваться щипцами вместо рук.

[3] Если вы все же получили ожог, есть простое средство, очень логичное, но, по-видимому, трудное для понимания большинству людей: немедленно найдите воду, снег или лед, погрузите поврежденную часть и держите ее в погруженном состоянии до тех пор, пока не прогорит. полностью прекратился.

Однажды парень случайно ткнул меня в руку дюймовым квадратным бруском раскаленного добела металла (случай двух человек, пытающихся работать в одной кузнице… нет-нет). Я добрался до корыта с водой примерно за тысячную долю секунды, погрузил руку и оставил ее там, пока кто-нибудь не принесет лед, чтобы приложить ожог.Затем я приложил к ране лед на некоторое время, периодически проверяя, прекратилась ли боль. . . и примерно через час это произошло. Был сожжен большой участок кожи, но это все: ни волдырей, ни дискомфорта.

И никогда, никогда не смазывайте ожог. Все, что он делает, это герметизирует тепло и вызывает еще большее повреждение тканей.

[4] Никогда не работайте в кузнице без средств защиты глаз. Частичная или полная слепота не способствует хорошему кузнечному делу.Я игнорировал это правило в течение двух лет, и мне это сошло с рук. . . до двухнедельного периода, в течение которого мы с моим учеником щедро пожертвовали 60 долларов некоторым окулистам.

Удачи с вашей кузницей и не бойтесь экспериментировать с изменениями в дизайне. Если возможно, я дам вам несколько советов по кузнечным инструментам и методам в следующих выпусках НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ.

Быстрый ответ: как сделать самодельную угольную кузницу

Сколько стоит построить угольную кузницу?

Теоретически вы можете заплатить за кузнечную кузницу столько, сколько захотите.При самой низкой цене в 50 долларов вы можете создать свою собственную кузницу своими руками из грязи и трубы. Средний ценовой диапазон составляет около 400 долларов. Кузницы лучшего качества могут стоить более 1000 долларов.

Можно ли использовать древесный уголь для ковки?

Брикеты барбекю в качестве топлива для кузнечного горна Хотя брикеты барбекю хороши для гриля, они хуже подходят для ковки. Они изготавливаются путем прессования побочных продуктов древесины, таких как опилки, с антрацитовым углем и связующим веществом, таким как кукурузный крахмал.

Какой уголь лучше всего подходит для горна?

Битуминозный уголь Битуминозный уголь — любимый кузнец.Это мягкий черный уголь средней марки. Добываемый из более глубоких шахт, чем бурый уголь, он горит гораздо чище. При сжигании угля в горне мы держим по бокам костра «кучу» влажного угля.

Как работает угольная кузница?

Для работы в угольной горне кузнецу также понадобятся мехи, чтобы нагнетать воздух в огонь. Другие кузницы используют газ или солнечную энергию. Кузнец держит металл с помощью щипцов и нагревает его в горне. Затем они держат металл над большой наковальней и ударяют по нему молотком, придавая ему желаемую форму.

Какое топливо используется в кузнице?

Кузница обычно использует битуминозный уголь, промышленный кокс или древесный уголь в качестве топлива для нагревания металла. Конструкции этих горнов менялись с течением времени, но независимо от того, используется ли в качестве топлива уголь, кокс или древесный уголь, основная конструкция оставалась неизменной.

Кузнечное дело – дорогое хобби?

Кузнечное дело стоит от 2000 до 5000 долларов. Это отличное хобби, но оно может быть немного дорогим. Прежде чем начать, вам понадобятся наковальня, молотки, горн, щипцы, тиски, защитное снаряжение и подходящая одежда.Вам понадобится использованный металл или новая сталь.

Сколько стоит базовая установка кузнеца?

Создать домашнюю кузницу не так уж и сложно. Вы можете получить все необходимое примерно за 300-500 долларов, если купите подержанное оборудование и сделаете то, что можете сами. Основные инструменты, которые вам понадобятся для начала, — это горн, наковальня, тиски, молоток и щипцы.

Сколько стоит наковальня?

Для обычной кузнечной наковальни стоимость покупки одной новой составляет 7-10 долларов за фунт. Средняя стоимость использованной наковальни составляет 2-5 долларов за фунт.Наковальни могут быть изготовлены из чугуна или стали, а их размер и форма сильно различаются.

Как сделать кузницу для пропановых баллонов?

Как сделать горн из старого баллона с пропаном для кузнечного дела Шаг 1: Снимите клапан с пропаном на баллоне. Шаг 2: Заполните резервуар водой. Шаг 3: Снимите защиту клапана и металлическое кольцо. Шаг 4: Удалите краску и ржавчину. Шаг 5: Проследите запланированные сокращения. Шаг 6: Вырежьте следы. Шаг 7: Выстелите кузницу одеялом из керамического волокна.

Какой огнеупор лучше всего подходит для горна?

ITC-100: огнеупорное покрытие для повышения эффективности горна ITC-100 известен своей способностью снижать затраты на топливо и помогать вашему горну достигать более высоких температур в более короткие сроки.ITC-100 также более невосприимчив к флюсу, чем один сатанит, и может помочь продлить срок службы футеровки кузницы.

Можно ли использовать древесный уголь для производства стали?

Производство металлов осуществляется за счет ископаемого топлива Древесный уголь может сократить выбросы, образующиеся при производстве стали и других процессах обработки металлов. В настоящее время промышленность сильно зависит от угля для энергоемких процессов, в том числе от использования кокса в качестве восстановителя.

Древесный уголь — это то же самое, что и уголь?

Уголь — это природный минерал, который формируется в течение миллионов лет, а древесный уголь — это промышленный продукт, созданный из древесины.В то время как уголь в его естественном состоянии никогда не используется сам по себе в барбекю или коптильне, его обычно добавляют в брикеты из древесного угля для увеличения плотности энергии.

В чем разница между кусковым углем и брикетами?

Кусок – на 100% состоит из натуральной карбонизированной древесины, горит горячее, но быстрее, неправильная форма может привести к неравномерному непостоянному горению. Он придает еде больше аромата дыма. Брикеты – прессованные обугленные опилки, часто содержащие наполнители и связующие вещества, горят холоднее, но дольше, горят равномерно благодаря однородной форме.

Можно ли использовать древесину в угольной кузнице?

Уголь превращается в кокс, а дерево превращается в древесный уголь. В любом случае вы можете остановить горение по мере того, как он обугливается, или вы можете продолжать сжигать его. Форма траншеи дровяной горны Whitlox идеально подходит для использования древесного топлива прямо из необработанной древесины непосредственно на стадию древесного угля, поскольку гравитация концентрирует уголь.

Что горит горячее уголь или древесный уголь?

Уголь не очень легко разжечь, но после поджига он горит дольше и горит жарче, чем древесный уголь.Уголь естественным образом загорается, но не горит так же сильно, как уголь. Также он не горит в течение длительного времени. Но уголь очень эффективен в производстве большого количества тепла.

Почему кузнецы используют кокс?

Кузнецы, как правило, предпочитают кокс из битуминозного угля, потому что он среднего качества и очень чисто горит. Когда этот уголь тлеет, примеси выгорают, оставляя углерод, который называют коксом. Когда уголь превращается в кокс, он горит горячим и используется для нагрева металла в горне.

Что такое кокс для кузницы?

Кокс — это серое, твердое и пористое топливо с высоким содержанием углерода и небольшим количеством примесей, получаемое путем нагревания угля или нефти в отсутствие воздуха — разрушительный процесс дистилляции. Это важный промышленный продукт, используемый в основном при выплавке железной руды, а также в качестве топлива в печах и кузницах, когда загрязнение воздуха вызывает озабоченность.

5 лучших кузниц для начинающих кузнецов в 2020 году

Самая большая инвестиция, которую должен сделать начинающий кузнец, — это его кузница.В то время как его молотки, щипцы, фартуки и другие инструменты на самом деле не так уж и дороги, профессиональная кузница может стоить кому-то несколько сотен долларов в зависимости от типа и модели.

Хотя существует множество кузниц, чтобы попробовать , на самом деле все сводится к паре основных типов; работающие на газе или угле . С тех пор существует множество различных моделей вариантов, которые можно попробовать, в зависимости от того, сколько денег вы должны потратить.

Если вы ищете хороший кузнечный горн для начинающих, я составил список из пяти моих любимых кузниц на рынке прямо сейчас.

Вечный вопрос: газ или уголь?

Прежде чем вы сможете даже подумать о покупке кузницы, вы должны иметь хорошее представление о том, чем отличаются два основных типа и каковы их плюсы и минусы. В прошлом я писал о том, что я считаю Лучшие типы горнов для кузнечного дела в более ранней статье, которую вы должны проверить.

Подводя итог, я думаю, что газовые кузницы – это то, что нужно. Они проще в использовании, менее грязные, и их легче поддерживать при заданной температуре без постоянного внимания.Лучше всего то, что они, как правило, намного дешевле, чем обычные угольные кузницы на рынке.

Конечно, я видел, как некоторые начинающие кузнецы строили дома свои собственные горны, используя уголь в качестве источника тепла. Поскольку вы не можете использовать газ пропан таким образом (если вы действительно не знаете, что делаете, чего, вероятно, не знает большинство строителей кузнечных мастеров-любителей), вам подойдет уголь, если вы хотите просто сделать свой собственный, простая кузница на заднем дворе.

Тем не менее, вы получаете то, за что платите, и покупка даже небольшой простой кузницы может сделать вашу жизнь начинающего кузнеца намного проще, чем попытки найти дешевый выход и построить собственную кузницу на заднем дворе. Если вы знаете, где искать, некоторые из лучших кузниц на рынке оказываются чрезвычайно дешевыми .

1. Пропановая горелка Hell’s Forge

Это одна из моих любимых газовых кузниц.

Говоря о дешевых, высококачественных, удобных для начинающих газовых кузницах, пропановая горелка Адской кузницы (как с одной, так и с двумя горелками) находится в верхней части моего списка кузниц, которые я бы порекомендовал начинающим кузнецам.

Самым большим преимуществом для меня является цена.Hell’s Forge продает свой вариант с двумя горелками на Amazon чуть менее 300 долларов, что само по себе является отличной сделкой. Если вы хотите использовать меньшую версию или вам просто не нужен дополнительный размер кузницы, вы можете выбрать кузницу с одной горелкой. Эта уменьшенная версия продается компанией на Etsy за всего около 200 долларов, что является абсолютной кражей сделки.

Что касается технических характеристик, то это почти стандартная история, когда речь идет о газовых горнах. Вы можете заставить Адскую кузню нагреться до максимальной температуры 2300 по Фаренгейту менее чем за десять минут, что довольно солидно.Его размер составляет около 19 дюймов на 6,75 дюйма на 3,5 дюйма, что придает ему цилиндрическую форму, что делает его идеальным для более длинных металлических изделий (например, для изготовления лезвия или меча). Как новичок, вам не понадобятся тонны пространства для ковки, скорее всего, всего несколько дюймов за раз.

Кроме того, это удивительно легкая кузня, более легкая, чем даже другие небольшие газовые кузни, вес около 20 фунтов, ее легко перемещать, когда вам нужно. Что касается недостатков, то их не так много. Как правило, для большинства газовых горнов 2300 градусов по Фаренгейту недостаточно для сварки твердого железа (хотя его едва хватает для сварки некоторых типов углеродистой стали).Однако, если вы не свариваете, а большинство начинающих кузнецов не занимается сваркой, то я не думаю, что это сильно беспокоит.

Учитывая отдачу, которую вы получаете за свои деньги, пропановая горелка Hell’s Forge занимает первое место в этом списке.

2. Centaur Forge 30 Inch Coal Forge

Вы сразу заметите, что если вы хотите купить угольную горн онлайн, найти продавцов гораздо сложнее. Несмотря на то, что производителей газовых кузниц много (и по уважительной причине, преимущества которой я упомянул выше), спрос на угольные кузницы, как правило, намного меньше.

Если вы все еще решительно настроены на покупку угольной кузницы, 30-дюймовая угольная кузница с разгрузочным зольником от Centaur Forge — одна из лучших угольных кузниц, которые я видел. У него есть удобный механизм сброса золы, что в противном случае может стать головной болью для людей с самодельными угольными горнами.

Их чертовски легко собрать. В отличие от некоторых других угольных кузниц на рынке, которые может быть сложно построить самостоятельно (они не являются предварительно построенными, как газовые кузницы, что является еще одним преимуществом для последних), эта кузница от Кентавра в целом довольно проста.

Большой проблемой здесь является цена. В отличие от Адской кузницы, упомянутой выше, эта угольная кузница обойдется вам примерно в 850 долларов, если не больше. Я также выбрал самый дешевый вариант на их веб-сайте, некоторые модели стоят более 1200 долларов.

Это дороговато? Вы держите пари, что это! Обязательно ли я рекомендую его новичкам вместо более дешевых газовых горнов? Не совсем. Однако, если вы действительно настроены на покупку угольной кузницы, то я решил включить ее в список.

3. Majestic Burner Knifemaker Delux

Источник: Majestic Forges

Не пугайтесь названия, хотя компания называет эту кузницу «производителем ножей», начинающие кузнецы смогут работать с этим прекрасным газом, чем захотят. кузница.

Подобно модели Hell’s Forge, которая мне больше всего нравится, эта кузница от Majestic Forges — чертовски хороший выбор для начинающих кузнецов. Это может быть не так дешево, как двойная горелка Hell’s Forge, около 400 долларов по сравнению с моделью Hell’s Forge за 300 или 200 долларов, но все же дешевле, чем многие другие газовые кузницы на рынке.

Есть несколько недостатков, которые немного оттесняют его в этом списке. Во-первых, это довольно тяжелая кузница, весящая около 45 фунтов. Хотя это может не нарушать договоренности, он более чем в два раза тяжелее Адской кузницы, но лишь немного больше.

Большинству новичков не понадобится массивная кузня, поэтому я даже рекомендую меньшие одноконфорочные варианты большинства газовых кузниц, если вы сможете их найти. Тем не менее, в целом это чертовски хорошая газовая кузница, просто не мой лучший выбор.

4. Кузнечная кузница на дровах Whitlox

Источник: Whitlox

Хотя я говорю, что газ и уголь — два основных варианта для начинающих кузнецов, есть некоторые исключения. Для наиболее традиционно настроенных кузнецов я чувствую, что должен упомянуть, что можно также сделать кузницу на дровах. Хотя я не думаю, что они наиболее удобны для новичков (я думаю, что газовые и угольные кузницы в этом отношении все же лучше), с дровяным горном можно делать хорошие кузнечные работы.

Вот почему я хочу упомянуть дровяную кузницу Уитлокса. На момент написания статьи купить его на амазоне уже нельзя, но они все еще доступны на сайте компании. Он включает в себя вентилятор с ручным приводом, регулируемую по размеру пожарную кровать и чертовски большой размер: 38 x 18 x 37 дюймов.

Это довольно тяжелая кузница, около 110 фунтов. Его также нужно собрать, так что об этом нужно помнить. Тем не менее, это невероятно дешевая кузница, которая стоит около 170 долларов.Это выгодная сделка, и для новичков я определенно думаю, что вы получаете хорошую ценность от этой кузницы.

Должен признать, однако, что деревянная кузница определенно несет в себе ощущение традиции. Это заставляет вас чувствовать себя кузнецом эпохи Возрождения или средневековья, когда они все время использовали такие дровяные костры.

Тем не менее, я также должен помнить о том, насколько легко им пользоваться, и я, честно говоря, считаю, что газовые кузницы лучше в этом отношении. Хотя мне нравится дровяной огонь и использование дровяных горнов, я думаю, что для полного новичка я бы все же порекомендовал газовую горн.Как только у вас появится некоторый опыт и вы поймете, что делаете, не стесняйтесь переходить на деревянную кузницу, если это то, что вы хотите.

5. Кузница Atlas Knifemaker

Источник: Atlas Forges

Эта кузня действительно заслуживает ярлыка «производитель ножей» в своем названии, потому что она определенно предназначена для этой цели. Будь то мечи, огненные кочерги, лезвия или любой другой длинный металлический предмет, эта кузница идеально подходит для тех, кто хочет сосредоточиться на подобных проектах.

У него также довольно длинная камера, около 11 дюймов и 2.5 дюймов в диаметре. Однако это также означает, что вы не можете положить в него что-то действительно большое. Для большинства начинающих кузнецов это не будет проблемой, так как лучшие проекты для начинающих, как правило, довольно маленькие. Тем не менее, я думаю, следует подчеркнуть, что это действительно в первую очередь кузница для изготовления ножей.

Кроме того, из всех перечисленных здесь газовых горнов у него самая высокая максимальная температура около 2500 градусов по Фаренгейту. Этого по-прежнему недостаточно для сварки железа, но это может иметь значение для определенных типов стали, где даже дополнительные 100 градусов могут иметь решающее значение.

Это также довольно легкая кузня, около 20 фунтов, что опять же типично для небольших, более специализированных газовых кузниц. Стоимость этой модели составляет около 295 долларов, но в целом она по-прежнему довольно недорогая. Это моя любимая газовая кузница? Нет, но он чертовски хорош и определенно заслуживает упоминания в этом списке.

Кузнечное дело для непосвященных: первый раз на наковальне

В течение последних нескольких месяцев мы публикуем серию публикаций Кузнечное дело для непосвященных , посвященных изучению искусства кузнечного дела для новичка.Он основан на моем опыте, когда я вырос в кузнечном бизнесе и стал увлеченным, хотя и несколько неопытным кузнецом, и до сих пор мы потратили свое время на изучение оборудования, которое может вам понадобиться, если вы приступите к своей собственной кузнечной работе. Собрав к настоящему времени нашу собственную кузницу, пришло время разжечь ее и отправиться на наковальню для нашего первого кузнечного дела.

Зажечь кузницу достаточно просто. Кто-то делает это с помощью газовой горелки, но я разбиваю полено на палочки с помощью молотка с долом, вставленным в прочное отверстие на наковальне в качестве импровизированного дровокола.Разжигая небольшой костер, поджигая бумагу под стопкой палочек, лежащих на очаге рядом с фурмой, я запускаю воздуходувку и затем высыпаю кокс поверх образовавшегося пожара. Примерно через десять минут у меня будет удовлетворительный рев и куча тлеющих углей, и по мере их горения на дне костра будет собираться шлак, который мне в конечном итоге нужно будет выгребать.

Подумайте о стали, которую вы используете

Этот кусок стали слишком долго оставался в огне и горит, как бенгальский огонь.

Для первого эксперимента выберите кусок стали диаметром около 10 мм (3/8″), квадратный или круглый, это не имеет значения. Я предлагаю один длиной 300 мм (1 фут) или более, чтобы вы могли обращаться с холодным концом без щипцов. Вы, несомненно, попробуете различные материалы в зависимости от того, что попадется вам на пути, и вы обнаружите, что лучше всего подходит для вас. Соответственно, с более твердыми сталями труднее работать, поэтому иногда для экспериментов лучше использовать запас более низкого качества.

Если вы поместите его конец примерно на 25 мм (1″) в самую горячую часть огня, где он ярко-желтый, вы сможете наблюдать, как он нагревается.В идеале вы хотите, чтобы он стал почти таким же желтым, но не таким желтым, как угли вокруг него, после чего вы можете вытащить его и начать работу. Если вы оставите его слишком долго, он сначала начнет гореть так, что будет искрить, как бенгальский огонь, когда вы его вытащите, а если вы оставите его еще дольше, он начнет таять.

Ваш первый удар молота

Забивание плоской поверхности на конце куска прутка. Мой, к счастью, остался неизменным, но не волнуйтесь, если ваш имеет слегка овальную форму.

Дан кусок стали толщиной 10 мм с концом 25 мм раскаленного до желтого цвета, удерживая его за холодный конец, можно положить его на лицевую сторону наковальни. Несколько раз ударьте горячим концом по одному и тому же месту, и он начнет растекаться. Здесь вы ничего не делаете, вместо этого это простое упражнение по привыканию как к металлу, так и к молотковому движению. Вместо того, чтобы высоко поднимать молоток для каждого удара в стереотипном образе кузнеца, вы стремитесь создать с ним ритм в нижней части руки и запястье, в полной мере используя отскок, о котором мы упоминали, когда рассматривали, что делает хорошую наковальню. .По мере того, как вы забиваете молоток, вы увидите, что работа теряет температуру, она меняет цвет с желтого на оранжевый и красный на тускло-красный с просачиванием серого. В этот момент вам нужно будет положить его обратно в угли, как описано выше, чтобы вернуть его обратно. до температуры и повторить процедуру.

По мере того, как вы продолжаете бить молотком, если вы будете последовательны, вы увидите, что конец ложи сплющивается, пока, в конце концов, он не станет плоским куском стали на конце вашего ложа. Вероятно, это не будет постоянной формы, и вы еще не сделали ничего полезного, но вы начали чувствовать как сам металл, так и необходимое ударное движение.Охладите его в чане с водой, чтобы он был достаточно прохладным, чтобы вы могли с ним обращаться, и вы увидите, что некоторые серые оксиды отслаиваются от его поверхности, это нормально.

От круглого к квадратному или наоборот

Я выпрямил конец своего куска круглого инвентаря. Яркий солнечный свет мешает видеть, но металл теперь тускло-красный, и его нужно снова отправить в огонь.

Теперь вы немного чувствуете металл, пришло время узнать что-то более полезное. Возьмите другой конец заготовки, конец которой вы только что сплющили, и нагрейте его в углях, как и раньше, примерно на 50 мм (2″).Если это квадратная заготовка, вы сделаете ее круглой, и, наоборот, если она круглая, вы забьете ее квадратной. Положите его на лицевую сторону наковальни и нанесите по нему серию ударов молотком, равномерно распределенным по его длине. Если вы продолжите, вы получите более длинный сплющенный кусок металла, как и раньше, но в этом случае вы будете поворачивать ложу, когда будете молотить.

Если это круглая деталь, вы будете долбить одну сторону, пока она не начнет слегка сплющиваться, прежде чем повернуть ее на 90 градусов и забить другую, а если это квадратная деталь, вы сначала забьете ее по углам, чтобы закруглить их, а затем последовательно вращайте его, пока вы бьете молотком, чтобы убедиться, что удары распределяются равномерно по его поверхности.Вы можете обнаружить, что при этом он начинает изгибаться, в этом случае просто положите его на поверхность наковальни по оси, которую вы хотите выпрямить, и расплющите молотком. На протяжении всего этого процесса вам нужно будет продолжать возвращать его в огонь, чтобы снова нагреть, и вы можете удивить себя, обнаружив, что требуется более легкое прикосновение молотком, чем вы ожидаете.

В конце концов вы обнаружите, что у вас либо новая прямоугольная деталь на конце круглой заготовки, либо, наоборот, закругленная часть на какой-то квадратной ложе.Нет ничего постыдного в том, чтобы ошибиться и повторить попытку несколько раз, но вы быстро освоитесь. Вы узнаете больше об ощущении металла и молотка, а также о том, какое усилие требуется в процессе.

Придать всему этому очко

При ковке острия заготовка удерживается под углом к ​​поверхности наковальни и вращается, в то время как она забивается под нужным углом.

И, наконец, на сегодня вы поставите точку на своей новой квадратной или закругленной части запаса.Нагрейте конец на 25 мм и поместите его острие на поверхность наковальни под углом около 20 градусов. Ударьте молотком под прямым углом по самому его концу, медленно вращая его, и вы увидите, как начинает формироваться точка. По мере того, как вы работаете с молотком, он становится более выраженным. Вы никогда не доведете его до остроты карандаша, но немного потренировавшись, вы сможете добиться стабильного результата. Погасите его, и если все будет хорошо, у вас должен получиться кусок заготовки с листообразным плоским куском на одном конце и острием на другом.На самом деле вы не сделали ничего полезного, но уже изучили основы кузнечного дела.

Эта серия будет продолжаться с более простыми методами кузнечного дела, в следующей части мы попробуем согнуть сталь, сделать кривые, петли и завитки. Вы пока не станете опытным кузнецом, хотя, выросший среди опытных кузнецов, я тоже не один из них, однако по мере продвижения вы должны накопить набор базовых навыков, на основе которых вы сможете развить способность делать более сложные штук работы.

Моя готовая работа. В нем нет никакой пользы, но он показывает все три техники из сеанса.

Благодарю Генри Листа за фотографии, использованные в этом произведении.

Как работает кузница?

Быстро! Возьмите кусок металла. Это может быть любой кусок металла, подойдет даже вилка. Просто найдите ближайший к вам металлический предмет и подержите его в руках. Хорошо, теперь сконцентрируйся. Крепко держите металл.

Теперь согните его! Превратите это во что-то новое.Придайте металлу форму цветка, ромба или даже большого круга. Будьте изобретательны! Превратите этот кусок металла во что угодно.

Подождите, что? Вы не можете придать металлу форму? Он слишком силен, чтобы согнуться? О, мы забыли вам сказать! Прежде чем вы сможете превратить этот металл во что-то новое, вам понадобится собственная кузница.

«Кузница» относится к нескольким разным вещам. Иногда это то, что люди называют рабочим местом кузнеца. Кузнецы – это люди, которые делают вещи из металла, обычно из железа.И для выполнения этой работы кузнецы используют очаг, который нагревает материалы. Этот очаг еще называют кузницей.

Итак, теперь вы знаете, что такое кузница. Но как именно это работает? Вспомните, каково было пытаться согнуть этот кусок металла. Если у вас было что-то маленькое, например, скрепка, это, вероятно, не было слишком сложно. Но любой металл, намного прочнее этого, довольно громоздкий. Чтобы обработать металл, кузнецы должны сначала его нагреть.

Сама кузница может работать по-разному.Представьте себе камин или дровяную печь — кузница очень похожа на них. Для обогрева многие кузницы используют уголь. Для работы в угольной горне кузнецу также понадобятся мехи, чтобы нагнетать воздух в огонь. Другие кузницы используют газ или солнечную энергию.

Как только горн нагреется с помощью одного из этих источников энергии, пора приступать к работе. Кузнец держит металл с помощью щипцов и нагревает его в горне. Затем они держат металл над большой наковальней и ударяют по нему молотком, придавая ему желаемую форму.

На протяжении тысячелетий кузнецы изготавливали практически все металлические предметы, необходимые в повседневной жизни. Они делали молотки, гвозди и шурупы, используемые для строительства. Они создали плуги для фермеров, оружие для солдат и подковы для лошадей. Кузнецы изготавливали даже все металлические предметы быта, такие как подсвечники и посуда, для повседневного обихода.

После промышленной революции ковка изменилась. Развитие парового молота и других технологий сделало сегодня кузнечный процесс в значительной степени автоматизированным.Тем не менее, некоторые люди по-прежнему практикуют традиционную ковку как в качестве карьеры, так и в качестве хобби.

Хотите научиться пользоваться кузницей? Может быть, вы могли бы стать учеником кузнеца! Они могут научить вас, как безопасно нагревать и обрабатывать металл, чтобы сделать что-то полезное и красивое.

Стандарты: С3.D2.His.2, C3.D2.Civ.3, NGSS.PS1.B, CCRA.L.3, CCRA.L.6, CCRA.R.4, CCRA.R.1, CCRA.R.2, CCRA.SL.1, CCRA.W.3, CCRA.L.1, CCRA.L.2

Какой уголь лучше всего подходит для кузнечного дела?

Ренессанс угля побудил многих кузнецов снова использовать его для нагрева железа и стали. Из различных категорий угля фаворитами являются антрацит, битуминозный и лигнит. Какой из них лучше всего подходит для кузнечного дела?

Эксперты говорят, что битуминозный уголь лучше всего подходит для кузнечного дела, но он доступен не везде.Кусковой уголь является альтернативой, но это искусственное, а не природное топливо. Следующий лучший уголь для ковки — антрацит, хотя не все кузнецы с этим согласны. Различные марки угля имеют свои плюсы и минусы.

Итак, мы рассмотрели эти ископаемые виды топлива более подробно. Читайте дальше, чтобы ознакомиться с самыми популярными кузнечными углями и понять, какой из них подходит для вашего проекта или бизнеса.

* Эта статья может содержать партнерские ссылки. Как партнер Amazon, я зарабатываю на соответствующих покупках.

Уголь Объяснение

Уголь и пропан являются топливом, обычно используемым в кузнечных горнах * . Уголь состоит в основном из углерода. Его вторичными ингредиентами являются водород, сера, кислород, азот, минералы и другие металлические и неметаллические элементы. Он классифицируется по рангу и рангу.

* Кузница – это печь или очаг для плавки или рафинирования металла. Ковка означает изготовление или придание формы (металлическому предмету) путем нагревания его в печи или на огне, а затем ковки или ковки. [Новый Оксфордский американский словарь]

Разжечь уголь труднее, чем древесный уголь (который получают из дерева), но в результате горн горит горячее и дольше.

Это потому, что уголь горячее дерева и горит эффективнее. Благодаря его эффективности кузнецам требуется значительно меньше его. Один кусок угля размером с шар для боулинга эквивалентен пятигаллонному ведру древесной щепы за час сжигания.

Согласно The Ploughshare, школе, обучающей традиционным ремеслам, ведению домашнего хозяйства и кулинарии, уголь классифицируется в соответствии с его экономической ценностью, которая зависит от содержания в нем минералов и примесей.

Условия образования угля определяют его состав. Поэтому иногда кусок низкосортного угля может иметь более высокое качество, чем высокосортный.

Как оценивается уголь?

Уголь классифицируется по содержанию в нем элементарного углерода, воды и летучих веществ. Его рейтинг также определяется его теплотворной способностью, также известной как теплотворная способность. Высокосортный уголь содержит меньше влаги и летучих веществ, чем низкосортный. Он также выделяет больше тепла.

Какие 4 типа угля?

Проверьте диаграмму рейтинга угля ниже, чтобы увидеть краткое изложение всех четырех наиболее используемых типов углей:

9042 1
Рейтинг тип Описание Типичное использование Расположение
Высокий Антрацит Содержание Металлургия, Внутреннее отопление Pennsylvania и Appalachia9
Bitumsousous Мягкий уголь Генерация электроэнергии, сталь Appalachia и Midwest
Dull-Black-Black Генерация электроэнергии, Отопление

Montana, Колорадо, Вайоминг, Нью-Мексико, Аляска и Вашингтон

Low

9

Lignite коричневато-черный, низкий углерод, Низкое нагревательное значение Генерация электроэнергии Монтана, Северная Дакота, Техас, Луизиана

1.Антрацитовый уголь


Автор Jakec – собственная работа, CC BY-SA 4.0, ссылка

Антрацит, добываемый на глубоких рудниках в Пенсильвании и Орегоне, является самым ценным углем, поскольку он содержит больше всего энергии на фунт и является самым чистым горящим углем. среди видов угля. Он не производит никакого видимого дыма. Это также самый твердый из всех углей. Поверхность этой метаморфической породы становится блестящей при вскрытии.

В отличие от битуминозного угля, частицы кокса, образуемые антрацитом, имеют малый размер и имеют тенденцию улетучиваться из пламени.Это означает, что он не может защитить глаза кузнеца от яркости сердца огня. Вот почему антрацит обычно не используется для кузнечного дела.

Адамс предпочитает древесный уголь твердых пород антрациту всякий раз, когда битуминозный уголь недоступен, потому что антрацит трудно разжечь. Он быстро остывает, потому что у него нет изолирующего качественного кокса с его пористой природой. Даже старые кузнецы предостерегали его от использования антрацита. Древесному углю требуется около 20 минут, чтобы достичь температуры ковки.Антрацит занимает гораздо больше времени.

Рой Адамс, учитель кузнечного дела, который управляет Christ Centered Ironworks, онлайн-ресурсом для обучения кузнечному делу, сделал серию статей об альтернативных видах топлива, в которых он экспериментировал с различными видами топлива для ковки.

Адамс протестировал антрацит на видео ниже. Он говорит, что ковка с использованием антрацита возможна, если он доступен, но предлагает найти альтернативы, если это возможно.

Антрацит имеет преимущества перед битуминозным углем.Он довольно бездымный, поэтому полезен для демонстраций в общественных местах.

В отличие от битуминозного угля, антрацит не содержит большого количества серы и примесей. Он легко доступен и достаточно дешев.

2. Битуминозный уголь


Public Domain, ссылка

Это мягкое черное ископаемое топливо является предпочтительным кузнечным углем для ковки. Имеет низкое содержание серы.

Это важно, потому что сера снижает качество кокса, делая хрупкими любые стальные изделия, с которыми соприкасается.Он также производит диоксид серы и триоксид серы, которые загрязняют воздух. При соединении с кислородом и водой сера образует серную кислоту, которая разъедает металлические части кузницы.

По сравнению с лигнитом битуминозный уголь добывается из более глубоких шахт и сгорает чище. Heritage Forge, кузнечная мастерская и ремесленный магазин, утверждает, что некоторые из лучших образцов на юге добываются в шахтах недалеко от Бирмингема, штат Алабама.

Преимущество битуминозного угля в том, что ему не нужно много воздуха, и он образует кокс, который очень долго держит тепло.

Вы можете возродить предыдущий костер через несколько часов, не разжигая его. Вы не можете сделать это с антрацитом, который требует постоянного притока воздуха. Недостатком битуминозного угля является то, что он доступен не везде.

Адам проверил битуминозный уголь в видео (посмотрите видео ниже). Для своей презентации он использовал Miner’s Choice Nut Coal Anthracite из своего местного хозяйственного магазина для тракторов.

3. Полубитуминозный уголь

Полубитуминозный уголь представляет собой уголь от тусклого темно-коричневого до черного и не блестящий.Он имеет более высокую теплотворную способность, чем бурый уголь, и в основном используется в качестве топлива для пароэлектростанций.

Полубитуминозный уголь можно найти в Монтане, Колорадо, Вайоминге, Нью-Мексико, Аляске и Вашингтоне. Основное место, где его можно найти, находится в бассейне Паудер-Ривер, штат Вайоминг.

4. Бурый уголь


Автор Philipp W. – собственная работа, CC BY-SA 3.0, ссылка

Названный бурым углем из-за своей древесной текстуры и сходства с торфом, бурый уголь является самым мягким углем. Это самый низкий рейтинг, потому что он содержит наибольшее количество серы и негорючих минералов среди всех типов угля.Бурый уголь добывают либо открытым способом, либо открытым способом. Большая часть техасского угля представляет собой низкосортный бурый уголь, используемый на электростанциях.

Бурый уголь не подходит для кузнечного дела, потому что из него получается больше клинкера, чем из любого другого типа угля. Тем не менее, некоторые кузнецы куют из него.

Вещества, образующиеся из угля

1. Клинкер

Это липкая полутвердая масса, коагулирующая на дне костра после сжигания угля. Он состоит из угольных минералов, которые не сгорают, таких как металлы и кремнеземы.

Скопление шлака в горне блокирует поток воздуха и отводит тепло от огня. Его загрязнения мешают кузнечной сварке в жарком огне.

2. Кокс

Это комковатый остаток, состоящий из чистого углерода, остающийся после сжигания угля и выделения смол, масел и газов.

Кокс горит чисто и горячо, идеально подходит для нагрева стали. Кузнецы также используют темные слои кокса, чтобы скрыть интенсивный свет, излучаемый очагами пожаров, который вреден для глаз.

Товарный кокс также производится в промышленных масштабах. Он плотнее и тверже, чем натуральный. Чистый кокс проще всего использовать, так как он требует меньшего ухода, чем другие виды топлива.

Кузнец Джоуи ван дер Стиг говорит, что тепло производят не уголь и не пламя, а тлеющие угли и кокс. В отсутствие битуминозного угля он предпочитает кокс антрациту, потому что последний не обладает такими изоляционными свойствами, как битуминозный уголь. (посмотрите его видео ниже)

Уголь vs.Древесный уголь

Уголь — это минерал и природное ископаемое топливо, для образования которого требуются миллионы лет. Древесный уголь производится из древесины. Несмотря на то, что он создан руками человека, он производит больше тепла и чище, чем уголь.

Продовольственная и сельскохозяйственная организация Объединенных Наций объясняет, что поскольку древесный уголь чист, он не загрязняет металл. Однако его низкая плотность означает, что для более крупных работ по отоплению необходимо сжигать большее его количество. Это делает его очень дорогим для кузнечного дела. Поэтому кузнецы чаще используют коксующийся уголь, так как он значительно дешевле древесного угля.

Если вы настаиваете на использовании древесного угля, Whitlox Forge предостерегает от использования продуктовых брикетов. Их неуглеродные наполнители и связующие вещества снижают максимально возможную температуру пожара. Вместо этого выберите кусковой древесный уголь.

Факторы, которые следует учитывать при выборе угля

Адамс говорит, что важной частью огня является ядро. Кузнецы обычно сосредотачиваются на том, как функционирует ядро, потому что именно здесь металл нагревается и окисляется до того, как нагреется.

При выборе топлива для ковки Уилл Калиф, автор книги «Кузнечное дело для начинающих», предлагает следующие качества:

  • ядро ​​огня
  • интенсивность огня (высота пламени)
  • максимальная температура нагрева
  • время горения
  • удельная энергия ( энергия на единицу массы)
  • плотность энергии (энергия на единицу объема)
  • задымление и шумовое загрязнение

Где купить уголь

Вы можете найти уголь в продаже на Amazon.Одна упаковка битуминозного угля весом 50 фунтов содержит 50 фунтов кусков угля размером от 1 до 3 дюймов.

Кузнечный склад продает кузнечный уголь, кокс и другие кузнечные материалы, такие как высокоуглеродистая сталь.

Заключение

Битуминозный уголь – лучшее топливо для кузнечного дела. Он хорошо горит, хорошо коксуется, упрощает управление огнем и дает мало клинкера.

Выбирайте металлургический сорт, потому что он производит достаточно тепла, мало дымит и содержит мало серы.

Если битуминозный уголь недоступен в вашем регионе, используйте древесный уголь.Однако будьте готовы к дополнительным расходам. В противном случае подготовьте немного антрацита или полностью переключитесь на другой источник топлива.

Надеюсь, статья была полезной. Спасибо за чтение и удачи в ваших кузнечных проектах!

Доброго времени суток, владельцы инструментов!

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner.

Добавить комментарий

Ваш адрес email не будет опубликован.
