Горн угольный | Страница 25

exJurikas

Гость

27 Июнь 2020

Отличный колосник.Просто супер.Лучше не бывает,для любого угля и дров..И для любого размера.На лишнюю часть(если нужно),просто бросить один-два кирпича,и поддув будет заблокирован,и гореть не будет.Раньше их было навалом.Их выбрасывали,выстилали дорожки.Одно время хотел всю кузню на них перевести.Оказалось,всё.Нету больше.А купить,стоит как чугунный мост.

27 Июнь 2020

27 Июнь 2020

Немец Кузя, А при чем Воланд к кузне, в эту тройку скорее имя с моей аватарки подходит. Для начинающего оружейника любителя колосник конечно большой, и расход угля будет немереный , но у меня конечно меньше 140х320, но часто хочется больший. Конечно я работаю на молоте и грею много металла и часто достаточно большие сечения.
Наверно глупый вопрос.., но почему расход угля немереный? Эти отверстия зальются термостойким раствором и в них же просверлятся более маленькие дырочки 4-5мм..Ненужная часть прикроется кирпичами, так в чём же большой расход будет заключаться?

Кстати, хочу сказать всем спасибо за развёрнутые ответы, потому, что я в итоге понял какая же ебанина моя задумка в метр длину..
Просто в стене отверстие сделаю, с улицы трубу, и можно будет нужную часть длинной заготовки таким образом прогревать, всё равно, как вы говорите, за ней следить нужно и двигать постоянно для равномерного прогрева, а что бы закалить или отпустить: два бортика кирпичиками по диаганали горна, вот мне и метр для длинных нужд, туда угольки тлеющие..Надо отпустить-домиком так сложить и остывать долго будет.

Саша кузнец
С детства учусь
28 Июнь 2020

Алексей Новиков, Большой расход из-за площади колосника, если как советует В. Каменщiкъ, заложить кирпичом часть поверхности, то меньше. Это и самый простой способ увеличить площадь нагрева, при необходимости убрал кирпичи и все. Насчет замазывания отверстий сильно сомневаюсь.

Алексей Новиков
Подмастерье
28 Июнь 2020

Итого толщина везде будет 3 см+большая теплоизоляция и оптимальный размер отверстий в 4-5мм.
Под ТАКИМ колоссником ведь и горновое гнездо не нужно? Просто зольник/поддув с 0.5 стенкой?

Немец Кузя
Белый и пушистый
28 Июнь 2020

Вот схематическое изображение горна.
1. Горно (горновое гнездо или чаша).
2. Фурма.
3. Колосники.
4. Поддув.
5. Улитка.
6. Зольник.
7. Стол.
8. Зонт.
Вот так, снизу из под стола, выглядит мой горн. Всё сварено из 10мм жаропрочной нержавейки. Трубы 90мм и 3мм стенка.
А это насадка для изменения нижнего поддува на боковой. Для ковки на древеснике.
1. Дополнительные кирпичи.
2. Поток воздуха.

queser
Иван Владимирович
28 Июнь 2020

28 Июнь 2020

1. Чаша 3 см (Ранее для меня “Колосник”)
2. Воронка для воздуха и золы со стенкой 0.5, т.к с такой чашой, горновое гнездо НЕ нагревается до сверх температур.
3. Зольник
4. Заслонка
5. Стол, представляющий собой кирпичи на обрешëтке
6. Зонт
7. Улитка
8. Фурма

vylkan65
Люблю ковать
28 Июнь 2020

Алексей Новиков, Заслонка нужна для регулировки подачи воздуха, поэтому должна быть на трубе идущей от улитки. Кирпичи выше плоскости колосника, чтобы уголь не рассыпался по всему столу. В технике принято все указывать в миллиметрах , а то сбивает с толку.
С такой конструкцией как вы будете формировать ядро горения?
У вас получается костёр на столе.
То что вы называете воронка для золы и есть горно, и уголь должен гореть именно в этой чаше. Колосник (пишется с одним “С”) находится на дне чаши на выходе фурмы. Заслонка для золы не на месте. Из за неё фурма быстро забъётся, а зольник будет стоять пустой.
А если у горно сделаны “дырочки”, то это и есть колосник. Чаши пишется через и. (“жи-ши” пиши через букву “И”). Павда это доставит неудобства. Колосники должны быть съёмными или необходимо делать шлаколом, проще съёмный колосник.

ЛБА не только показывает, но и говорит, то есть объясняет. Слушайте внимательно. А он как раз и говорит о том, что просто на столе это будет пионерский костёр. Куёт он на древеснике для этого требуется дополнительная высота горно, для чего и служат кирпичи. Они однако не отменяют самого горно, смотрите внимательно. Для работы с древесным углём съёмные колосники необязательны, поскольку шлака практически нет, да и золы мало, но с ними, со съёмными, всё равно удобнее.
Заслонка для золы должна закрывать зольник снизу и открывается она только для освобождения от золы. Регулировочная заслонка для поддува не указанна, поскольку каждый волен в выборе, заслонку делать или регулировку оборотов двигателя улитки.
ЛБА не только показывает, но и говорит, то есть объясняет. Слушайте внимательно. А он как раз и говорит о том, что просто на столе это будет пионерский костёр. Куёт он на древеснике для этого требуется дополнительная высота горно, для чего и служат кирпичи. Они однако не отменяют самого горно, смотрите внимательно. Для работы с древесным углём съёмные колосники необязательны, поскольку шлака практически нет, да и золы мало, но с ними, со съёмными, всё равно удобнее.
Заслонка для золы должна закрывать зольник снизу и открывается она только для освобождения от золы. Регулировочная заслонка для поддува не указанна, поскольку каждый волен в выборе, заслонку делать или регулировку оборотов двигателя улитки.
четыре дня варите (или нет?) горн. хот поделитесь наработками, а то получается , что только муки выбора.
кроме как здесь задаете вопросы, литературу читаете? в разделе “Библиотека” – есть подборка, любезно предоставленная форумчанами.
четыре дня варите (или нет?) горн. хот поделитесь наработками, а то получается , что только муки выбора.
кроме как здесь задаете вопросы, литературу читаете? в разделе “Библиотека” – есть подборка, любезно предоставленная форумчанами.
Отличный колосник.только переверни большими дырками к низу.иначе бурой так закиснет,будеш перфоратором выбивать.на таком 5 лет ковал.каменьщик правильно сказал,кирпичем закрыл и регулируй рабочую зону.когда фактурил лозу,грел сразу 70см.поуже и подлиньше.но расход угля не малый.благо в регионе стоил дешевле песка
Кузнечные горны постепенно уходят в прошлое. Благодаря быстрому развитию современных технологий по обработке металлов давлением, самая старая из них уступает своё место. Кузнечное дело уже не является необходимостью для дальнейшего развития промышленности, но сохраняется из-за индивидуальности получаемых изделий и их высокому качеству.
Название «горн» является русифицированным вариантом немецкого слова «horn», что переводится как «рог». Большая печь в кузнице, с шатровой крышей, оснащенная системой поддува воздуха и предназначенная для разогрева металла перед его обработкой давлением, называется кузнечным горном.
Принцип действия кузнечного горна заключается в том, что горение уложенного в очаг угля, поддерживается нагнетаемым воздухом. Контролируя силу подачи воздуха, кузнец может регулировать температуру горения топлива, создавая необходимый уровень нагрева металла.
С древних времен кузнечные горны выполнялись по одинаковым критериям, никакой классификации не имели и были рассчитаны только на один вид топлива — уголь. В связи с распространением других видов топлива, горны стали строить для работы на них. Отсюда появилась и классификация по виду топлива.
Различные виды твердого топлива используют для разных задач — для несильного нагрева небольших заготовок используют дрова или древесный уголь. Если необходимо нагреть металл до высоких температур, то применяют каменный уголь, желательно антрацит или его аналоги.
Кузнечный горн — несложная конструкция, которая может быть простой для работ по металлу, или сложной, для выполнения всего спектра кузнечных работ. Существует множество конструкций различного типа для создания кузнечных горнов своими руками.

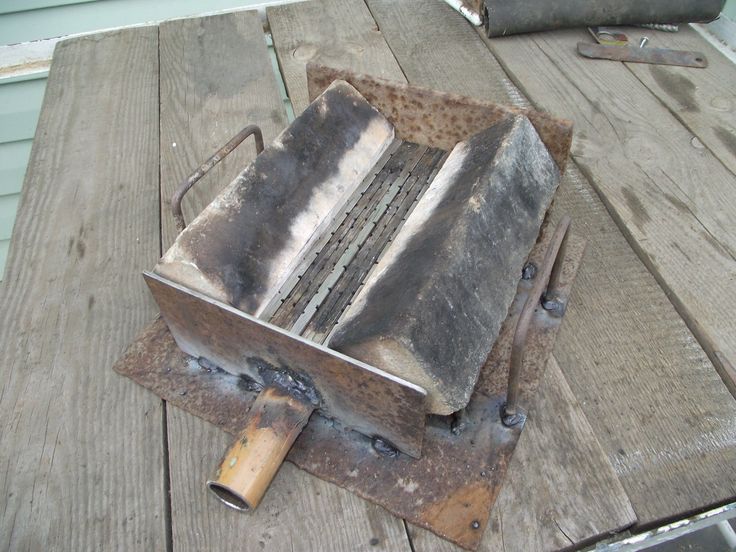

Первый вариант — конструкция, проще которой не бывает. Она построена из 6 огнеупорных кирпичей и металлической решетки. Сборка проста — 2 кирпича укладывают плашмя на землю, прижав их друг к другу. Сверху, по их коротким краям устанавливают «на ребро», еще два кирпича. Оставшиеся кирпичи укладывают сверху на боковые, аналогично нижнему ряду. Внутрь получившегося «домика» помещают решетку, под которую насыпают уголь.

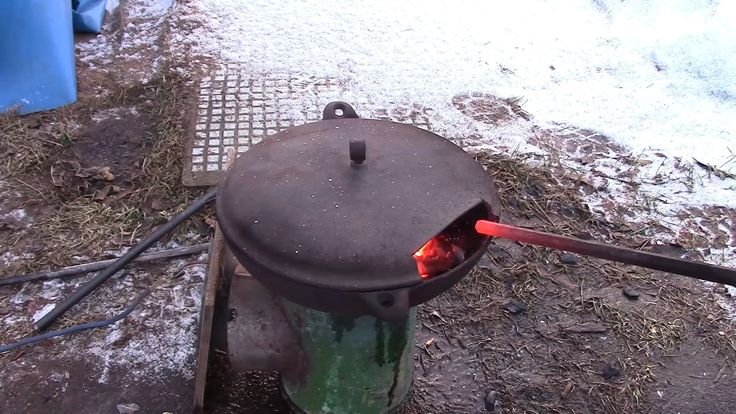

Это «чудо инженерной мысли» делают, пропилив в обоих узких краях гусятницы, неширокие пропилы, не доходящие до дна 1,5–2 см. Внутрь укладывают перфорированную стальную или чугунную трубу, выполняющую роль воздухоподачи. С одной стороны её глушат пробкой, с другой — подключают компрессор или другой источник сжатого воздуха. Внутреннее пространство футеруют (обмазывают) огнеупорным материалом — чаще всего, замешанную на огнеупорной смеси, крошку шамотного кирпича.
Стационарные горны изготавливают «под кузнеца» или с возможностью регулировки высоты рабочего стола. Индивидуальный размер высоты стола определяется как расстояние от пупка работника до пола. Универсальным размером считается 70 см.
Рама горна для ковки сваривается из уголка 40 х 40 или 50 х 50 см, в виде шкафа. Средняя полка отводится под рабочий стол, в верхней части устанавливается конусовидная крышка с отверстием вверху конуса. Расстояние от рабочего стола до нижней части конуса равно росту человека плюс 10–15 см.
Если готовой решетки кузнечного типа найти не удалось, то её можно изготовить самому, просверлив отверстия в листе металла, толщиной не менее 5 мм, по принципу душевого распылителя. В этом случае нужно быть готовым к очистке отверстий колосника после каждого розжига горна.

Книзу рабочего стола, по размеру колосника, и прямо под ним, прикрепляется квадратный кожух, имеющий крышку снизу. Этот узел исполняет роль зольника, в одну из его боковых стенок, максимально близко к рабочей поверхности, встраивается сопло воздухоподачи.
Шаг №2. Для равномерного нагрева, с каждой из двух боковых сторон вваривают по ряду сопел, состоящих из 6–8 термостойких трубок. Ряды сопел привариваются так, чтобы они ограничивали внутри баллона сектор от 35 до 45 градусов.
Начинающему кузнецу можно предложить изготовить еще один вариант устройства, которое его автор называет горном. Эта «нагревалка металла» выполняется из 5-ти литрового пивного бочонка. У него отрезают передний торец, а в заднем прорезают отверстие диаметром 110 мм. В качестве ножек, с противоположной стороны к бочонку прикручивают четыре длинных болта.
В одной из боковых сторон, примерно посередине прорезают отверстие под горелку. Внутрь бочонка вставляется пластиковая труба, разрезанная вдоль, такого диаметра, чтобы между ней и стенками бочонка оставалось свободное пространство толщиной 1–1,5 см.
Для изготовления этого устройства необходимо взять 8 шамотных кирпичей, боковые стенки которых сточены под углом так, чтобы из них, поставленных вертикально, можно было собрать своеобразный цилиндр. Перед сборкой каждый кирпич замачивается, а для связки используется раствор огнеупорной печной смеси. Собранный цилиндр стягивается полосовыми хомутами на болтах и устанавливается на основание из двух шамотных кирпичей, закрепленных на сварной раме.
В одном из кирпичей сверлится отверстие, и в него устанавливается сопло газовой горелки. Автор утверждает, что конструкция получается универсальной: в вертикальном положении ее можно использовать как тигель для плавки алюминия, а в горизонтальном — как кузнечный газовый горн. С инженерной точки зрения — конструкция «сырая» и требует доработки.
Любой специалист кузнечного или газового профиля, в этом случае порекомендует выбирать для горна готовую горелку заводского производства. Специалист высокой квалификации, способный самостоятельно изготовить горелку, в советах из интернета не нуждается.
Всем остальным можно дать совет: кузнечный горн — источник высокой температуры открытого горения, поэтому даже незначительная утечка газа из самодельной горелки приведет к непоправимым последствиям. Современная промышленность производит огромный ассортимент недорогих качественных горелок, и в самостоятельном их изготовлении нет никакого здравого смысла.
