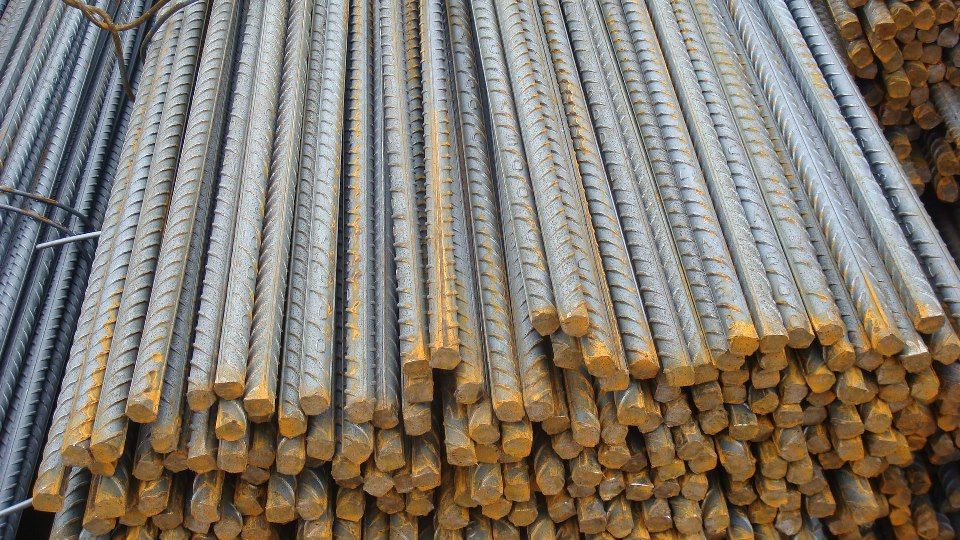

Арматура А-III ГОСТ 5781-82

Арматура А-III ГОСТ 5781-82



При армировании бетона используют элементы с рифлеными гранями и нанесенными продольными полосами. Именно таким металлопрокатом и является арматура А-III. Этот вид арматурного проката особенно популярен у строителей монолитных зданий и заводов-изготовителей железобетонных изделий.



Приобретать арматуру А-III у ООО “СтальРИД” – всегда правильно, выгодно и удобно!



Арматурная сталь класса А-III (А3, А-400) отлично служит в роли стальных каркасов. Основными параметрами, характеризующими качество арматуры, являются высочайшая прочность, сохраняемая длительное время после заливки бетона, и коррозийная стойкость. Так же, важна легкость обработки арматуры  А3. Она отлично сваривается, что значительно упрощает труд строителей.



Характеристики рифленой арматуры А3

Внешне, арматура А3 представляет собой круглый профиль с поперечными выступами и двумя продольными ребрами (арматура периодического профиля). Причем, в зависимости от диаметра, выступы могут идти по одно- (6 мм), двух- (8 мм) либо трехзаходной винтовой линии. Так же, арматура А3 обязана иметь винтовые выступы, имеющие правый и левый заходы с двух сторон профиля. Смещения подобных выступов, разделенные продольными ребрами, не нормируются.

Длина и диаметр стержней данного вида арматурного проката разнообразны.



Сортамент арматурной стали А III включает в себя различные диаметры по ГОСТ 5781 – от 6 до 40 мм. Примечательно, что продукцию с диаметром до 10 мм включительно изготавливают в прутках или мотках, а вот больших диаметров – только в прутках.



Производители арматурного проката А III изготавливают прутки с длиной от 6 до 12 м.



Они могут быть:

• мерными;

• немерными;

• мерными с немерными отрезками, стартующими от 2-х метров. Не более 15% всей партии.



Изготовление арматуры А3

При изготовлении арматуры А III используют различные виды упрочненного металла, будь то 25Г2С, А500С, А400С, 35ГС или Ст3. Именно это делает арматуру продукцией, подходящей для армирования бетона. В России самой популярной является арматура из стали 35ГС. Появившийся еще в 50-х годах двадцатого века, такой вид арматурного проката считался экономически выгодной альтернативой арматуре А II из стали Ст5.



В принципе, сталь марки 35ГС – это усовершенствованный аналог стали Ст5 с увеличенным количеством марганца и кремния в составе. Благодаря этому, ученые достигли стабильности при повышении пределов текучести, правда в ущерб таким показателям, как морозостойкость, свариваемость и пластичность. В результате, из-за высокого количества углерода в составе (от 0,3 до 0,39%), арматуру A III стали относить к категории ограниченно свариваемой. Температурный режим использования данного вида арматурного проката ограничен -40°С.



Применение

Простому обывателю, никогда не сталкивающемуся со строительством, даже сложно представить, как часто в жизни мы встречаем арматуру А400. Она не видна в сооружениях, но если задуматься – арматура применяется почти везде. Даже бордюры вдоль дорог – это тоже железобетонное изделие с арматурным прокатом. Стены зданий, пролеты лестниц, межэтажные перекрытия в панельных зданиях – все они имеют в металлическую арматурную основу.

Справедливо заметить, что металлопрокат – это основа любых железобетонных конструкций и сооружений. При этом, не редко арматуру А400 используют как самостоятельный материал для ограждений, лестниц и тому подобного. Даже при строительстве мостов и тоннелей обязательно используют арматурный прокат.

ООО “СтальРИД”  реализует арматуру А III различных форм и марок стали.



Виды арматуры и ее применение

Арматура играет важную роль в обеспечении строительства и имеет широкую область применения в разных отраслях промышленности. В частности, в составе железобетонных конструкций рифленая арматура диаметром 10-12 мм и других сечений предусмотрена для упрочнения бетона. Помимо прочего, она может использоваться при строительстве трубопроводов или выполнении сантехнических работ.

Согласно нормативным документам данный вид продукции называется “Сталь горячекатаная для армирования железобетонных конструкций” и производится согласно следующим стандартам:

  • ГОСТ 5781-82 Сталь для армирования железобетонных конструкций
  • ГОСТ 10884-94 Сталь арматурная термомеханически упроченная для железобетонных конструкций
  • ГОСТ 6727-80 Проволока для армирования железобетонных конструкций
  • СТО АСЧМ 7-93 Термомеханически упроченная арматурная сталь классов А400С и А500С

В соответствии с ГОСТ 5781 арматуру можно разделить на несколько классов в зависимости от ее механических свойств. Класс обозначается буквенным значением, напр. А – горячекатаная и термомеханически упрочненная арматура, и латинской цифрой от I до VI, которые определяют основной показатель качества – прочность арматуры на растяжение или предел текучести. Данные показатели устанавливаются государственными стандартами в пределах от 240 до 1000 Н/мм².

  • А-I (А240)
  • А-II (А300)
  • А-III (А400)
  • А-IV (А600)
  • А-V (А800)
  • А-VI (А1000)

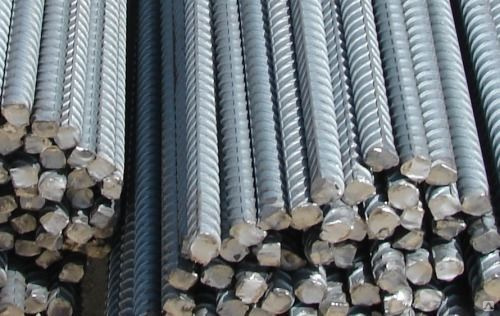

Арматурная сталь А-I – гладкая – то есть имеет гладкую поверхность, не имеющую рифления, в отличие от остальных классов, где арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами. Пример рифленой арматуры приведен на рисунке:

Какая марка стали у арматуры?

Классу арматуры и диаметру ее профиля соответствуют углеродистые и низкоуглеродистые марки стали:

класс арматуры диаметр профиля, мм марка стали
A-I 6-40 Cт3кп, Ст3пс, Ст3сп
A-II 10-40 Ст5сп, Ст5пс
  40-80 18Г2С
Ac-II 10-32 10ГТ
A-III 6-40 35ГС, 25Г2С
  6-22 32Г2Зпс
A-IV 10-18 80С
  10-32 20ХГ2Ц
A-IV 10-32
23Х2Г2Т
A-VI 10-22 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Отличия А3 и А500С

Как мы видим в таблице, арматура А3 изготавливается из марок стали 25Г2С и 35ГС, которые являются ограниченно свариваемыми. Это и определяет их основное отличие. Для А3 не рекомендуется использовать метод дуговой сварки, в то время как для А500С таких ограничений нет. Кстати, литера С в обозначении класса означает как раз то, что данный класс арматуры можно использовать для сваривания. Это обусловлено составом стали, который делает ее более пластичной. К примеру, а500с можно сгибать практически до угла в 90 градусов.

Другими отличиями этих классов являются:
– Разный рисунок рифления поверхности. У А3 два продольных ребра пересекаются с поперечными выступами, у а500с – не пересекаются.
– Предел текучести а500с на 20% выше чем у а3.

Нормативные документы, механические свойства, области применения, эффективность Класс арматуры
А400 (А-III) А500С
Марка стали
35ГС 25Г2С —
Нормативные документы для поставки ГОСТ 5781-82 СТО АСЧМ 7-93
Нормативные документы для расчета и проектирования ж/б конструкций СНиП 2. 03.01-84 “Рекомендации” НИИЖБ ТСН 102-00
Временное сопротивление разрыву σ
В, Н/мм²		 590 590 600
Предел текучести σТ (σ0.2), Н/мм² 390 390 500
Относительное удлинение δ5, % 14 14 14
Угол изгиба при диаметре оправки C=3d 90° 90° 180°
Расчетное сопротивление растяжению при Ø6,8 мм RS, Н/мм² 355 355 450
Расчетное сопротивление растяжению при Ø10-40 мм RS, Н/мм² 365 365 450
Расчетное сопротивление сжатию RSC, Н/мм — — 450
Расчетное сопротивление RSC, Н/мм 390 390 500
Применение при отрицательных температурах до -40°C до -55°C до -55°C
Применение дуговой сварки прихватками крестообразных соединений Запрещено Не рекомендуется Допускается
Применение в качестве анкеров закладных деталей Допускается Рекомендуется для повышенной надежности
Применение в качестве монтажных петель Запрещено Возможно
Возможный экономический эффект относительно арматуры класса А400 (А-III) — — 10-25%

Маркировка и обозначения

Тут все просто. Арматура обычно обозначается маркировкой, содержащей диаметр или номер профиля, класс прочности и стандарт, по которому она изготовлена. Например:

  • арматурная сталь диаметром 10 мм, класса прочности А240 (A-I): 10 А240 ГОСТ 5781-82;
  • арматурная сталь диаметром 12 мм, класса прочности А400 (A-III): 12 А400 ГОСТ 5781-82;
  • арматурная сталь диаметром 12 мм, класса прочности А500, свариваемой (С): 12 А500С СТО АСЧМ 7-93

Основные производители

Крупнейшими производителями и поставщиками арматуры в России и странах СНГ являются: ЗСМК, Белорусский МЗ, Криворожсталь, Северсталь, Чусовский МЗ.

В данном обзоре мы рассмотрели особенности и виды основных классов арматуры. Теперь вы знаете их основные отличия и без труда выберете оптимальное для себя решение, какую и где в Санкт-Петербурге купить арматуру. А если затрудняетесь с выбором, обращайтесь к нашим специалистам, Вы получите лучшее предложение с учетом ваших потребностей и возможностей.

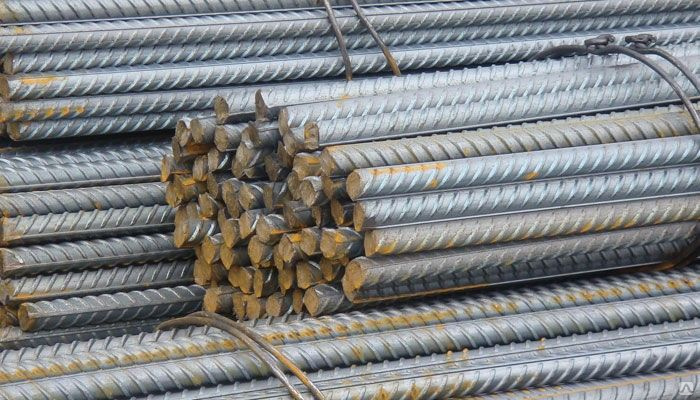

Арматурный прокат, горячекатаный и горячекатаный/холоднодеформированный

Арматурные стержни представляют собой тип прямой ребристой арматурной стали.

FERALPI STAHL производит горячекатаную арматуру по технологии Tempcore, а также горячекатаную/холоднодеформированную арматуру.


Технические характеристики
Арматурная сталь в стержнях, B500B и B500C
Стандарты: DIN 488 и международные стандарты
Размеры Допуск по длине Вес связки
Длина пучка 6–24 м
Диаметр 8–40 мм		 Стандартная ± 100 мм
Специальная длина – 0 + 100 мм		 ок. 2.500 кг Специальная длина
ок. 2.000 кг до 7 м

Другие размеры по запросу.


Механические свойства

Класс пластичности Предел текучести Re Отношение предел прочности при растяжении/предел текучести Rm/Re Общее удлинение в процентах при максимальном усилии Agt
Б500Б ≥ 500 МПа ≥ 1,08 ≥ 5,0 %
Б500К ≥ 500 МПа ≥ 1,15 – 1,35 ≥ 7,5 %



Сертификаты

Сталь арматурная в стержнях, В500В, горячекатаная
Страна Диапазон качества/диаметра Сертификаты
СЛОВАКИЯ SK TP – 16/0114 B500B Ø 6–40 ЦУС-СК-Б500Б-БС
ЧЕХИЯ CSN 42 0139:2011 B500B Ø 8–40 ТЗУС-ЧЗ-Б500Б-БС
НИДЕРЛАНДЫ NEN 6008 B500B Ø 10–40 КОМО-НЛ-Б500Б-БС
ВЕНГРИЯ  MSZ/T 339:2012. 03 B500B Ø 8–32 ЭМИ-ХУ-Б500Б-БС
БЕЛЬГИЯ NBN A 24-301/-302 B500B Ø 10–40 OCAB OCBS-BE-B500B-BS
ПОЛЬША IBDiM-KOT-2018/0166 B500B Ø 8–32 ИБДиМ-PL-B500B-BS
ГЕРМАНИЯ DIN 488 B500B Ø 8–40 ТУМ-DE-B500B-BS
ПОЛЬША ITB-KOT-2020/1669 B500B Ø 12–32 ИТБ-ПЛ-Б500Б-БС
ШВЕЦИЯ  SS 212540:2014 B500B / B500C Ø 8–32 GlobeCert AB-SE-B500B-BS
ФРАНЦИЯ NF A 35-080-1 B500B Ø 10–25 и 32 мм НФ АФКАБ-ФР-Б500Б-БС



Сталь арматурная в стержнях, В500В, горячекатаная/холоднодеформированная
Страна Диапазон качества/диаметра Сертификаты
СЛОВАКИЯ SK TP – 16/0114 B500B Ø 8–16 ТСУС-СК-Б500Б-ВС
ЧЕШСКАЯ РЕСПУБЛИКА CSN 42 0139:2011 B500B Ø 8–16 ТЗУС-ЧЗ-Б500Б-ВС
НИДЕРЛАНДЫ NEN 6008 B500B Ø 8, 10, 12 КОМО-НЛ-Б500Б-ВС
ВЕНГРИЯ MSZ/T 339:2012.
03		 B500B Ø 8, 10, 12 ЭМИ-ХУ-Б500Б-ВС
БЕЛЬГИЯ NBN A 24-301/-302 B500B Ø 8, 10, 12 OCAB OCBS-BE-B500B-WS
ПОЛЬША IBDiM-KOT-2018/0166 B500B Ø 8–16 ИБДиМ-PL-B500B-WS
ГЕРМАНИЯ DIN 488 B500B Ø 8–16 ТУМ-DE-B500B-WS
ПОЛЬША ITB-KOT-2020/1669 B500B Ø 8–16 ИТБ-PL-B500B-WS
ШВЕЦИЯ   SS 212540:2014 B500B Ø 8–16 Глобсерт AB-SE-B500B-WS
