Гост 14918 80 сталь: ГОСТ 14918-80 ( Сталь тонколистовая оцинкованная с непрерывных линий ) – купить с доставкой по Москве и области

alexxlab | 21.05.2023 | 0 | Разное

ГОСТ 14918-80 – Металл PRO

ГОСТ 14918-80 —

Сталь тонколистовая оцинкованная с непрерывных линий.

Технические условия. (извлечения) Настоящий стандарт распространяется на листовую и рулонную холоднокатаную сталь, оцинкованную горячим способом в агрегатах непрерывного цинкования, предназначенную для холодного профилирования, под окраску, изготовления штампованных деталей, посуды, тары и других металлических изделий. Показатели технического уровня, установленные настоящим стандартом, соответствуют требованиям высшей и первой категории качества.

1. Классификация

1.1. Сталь тонколистовая оцинкованная (ОЦ) подразделяется: По назначению на группы
  • Для холодной штамповки – ХШ,
  • Для холодного профилирования -ХП,
  • Под окраску (дрессирования) – ПК,
  • Общего назначения – ОН;
По способности к вытяжке (сталь группы ХШ) на категории
  • Нормальной вытяжки – Н,
  • Глубокой вытяжки – Г,
  • Весьма глубокой вытяжки – ВГ;
По равномерности толщины цинкового покрытия
  • С нормальной разнотолщинностью – НР,
  • С уменьшенной разнотолщинностью – УР.
1.2. По согласованию потребителя с изготовителем оцинкованная сталь может изготовляться:
  • с узором кристаллизации – КР,
  • без узора кристаллизации – МТ.
1.3. В зависимости от толщины покрытия оцинкованная сталь делится на 3 класса в соответствии с указанным в табл. 1. Таблица 1
Класс толщиныМасса 1 м2 слоя покрытия, нанесенного с двух сторон, гТолщина покрытия, мкм
П (повышенный)Св. 570 до 855 включ.Св. 40 до 60 включ.
1Св. 258 до 570 включ.Св. 18 до 40 включ.
2От 142,5 до 258 включ.Св. 10 до 18 включ.
При изготовлении стали с дифференцированным покрытием толщина его на одной стороне листа должна соответствовать 2-му классу, а на другой стороне – классу П (для листов) или классу 1.

2. Сортамент.

2. 1. Оцинкованную сталь изготавливают шириной от 710 до 1800 мм включительно, толщиной от 0,5 до 2,5 мм включительно. 2.2. Размеры, предельные отклонения и другие требования к сортаменту должны соответствовать требованиям ГОСТ 19904-74. Примеры условных обозначений Оцинкованная сталь толщиной 0,8, шириной 1000, длиной 2000 мм, нормальной точности прокатки Б, нормальной плоскостности ПН, с необрезной кромкой НО группы ОН, узором кристаллизации КР, первого класса цинкового покрытия по ГОСТ 14918-80:
ОЦБ-ПН-НО-0,8х1000х2000 ГОСТ 19904-74
ОН-КР-1 ГОСТ 14918-80
Оцинкованная рулонная сталь толщиной 1,2, шириной 1000 мм, повышенной точности прокатки А, с обрезной кромкой О, марки 08кп, весьма глубокой вытяжки ВГ, без узора кристаллизации МТ, с уменьшенной разнотолщинностью УР, второго класса покрытия по ГОСТ 14918-80
ОЦА-О-1,2х1000 ГОСТ 19904-74
08кп ВГ-МТ-УР-2 ГОСТ 14918-80
Оцинкованная рулонная сталь с дифференцированным покрытием толщиной 0,5, шириной 710 мм, повышенной точности прокатки А, высокой плоскостными ПВ, с обрезной кромкой О, марки БСт3кп, под окраску ПК, без узора кристаллизации МТ с уменьшенной разнотолщинностью УР, с покрытием на одной стороне первого, а на другой второго класса по ГОСТ 14918-80:
ОЦА-О-1,5х710 ГОСТ 19904-74
БСт3кп ПК-МТ-УР-1/2 ГОСТ 14918-80
Примечание. Категория стали ХШ в заказе не указывается, а в условных обозначениях проставляется индекс способности к вытяжке (Н, Г или ВГ)

3. Технические требования

3.1. Оцинкованная сталь должна изготавливаться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке. 3.2. Оцинкованную сталь изготавливают из углеродистой холоднокатаной рулонной стали с качеством поверхности по ГОСТ 16523-70. Марки стали должны соответствовать приведенным в таблице 1. Таблица 1
Оцинкованная стальМарка холоднокатаной стали для изготовления оцинкованной стали
ГруппаКатегория вытяжкиПервой категории качестваВысшей категории качества
ХIIIН, ГМарки стали с хим. Составом по ГОСТ 9045-80, ГОСТ 1050-74 и ГОСТ 380-781Марки стали с химическим составом по ГОСТ 9045-80, а также ГОСТ 1050-74 с содержанием серы не более 0,035% и фосфора – не более 0,020% и ГОСТ 380-71 с массовой долей серы не более 0,035% и фосфора – не более 0,025%
ХIIIВГО8пс,08кп, о8Ю по ГОСТ 9045-80 08ПС, 08КП, 10КП по ГОСТ 1050-7408пс, 08кп, 08Ю по ГОСТ 9045-80 08пс, 08КП, 10кп по ГОСТ1050-74 с массовой долей серы не более 0,030% и фосфора – не более 0,020%
XII, ПК–08пс по ГОСТ 9045-80 08,08пс по ГОСТ 1050-74 Бст0, Бст1, бст3 всех степеней раскисления по ГОСТ 380-7108пс по ГОСТ 9045-80 08,08пс по ГОСТ 1050-74 БСТ0, БСт1, БСт2, БСт3 всех степеней раскисления по ГОСТ 380-71 с массовой доле серы не более 0,04% и фосфора – не более 0,0035%
ОН–Марки стали с химическим составом по ГОСТ 9045-80, ГОСТ 1050-74, ГОСТ 380-71Марка стали с химическим составом по ГОСТ 9045-80, ГОСТ 1050-74, ГОСТ 380-71 с массовой долей серы не более 0,045% и фосфора – не более 0,04%.
3.3. Для цинкования применяют цинк марок Ц0 и Ц1 по ГОСТ 3640-79 с добавлением в ванну алюминия, свинца и других металлов. Допускается легирование свинцом за счет введения цинка марки Ц2. 3.4. Поверхность оцинкованной стали должна быть чистой, со сплошным покрытием. 3.4.1. Не допускается нарушения сплошности покрытия в виде растрескивания на мелких наплывах, расположенных на дефектах стальной основы, классификация и размеры которых предусмотрены ГОСТ 16523-70. 3.4.2. На листах и полосах с необрезной кромкой не допускается рванины кромок глубиной, превышающей предельные отклонения по ширине. 3.5. Для оцинкованной стали групп ХШ, ХП и ОН допускаются мелкие наплывы (натеки, наслоения), крупинки и неравномерная кристаллизация цинка, следы от перегибов полосы и регулирующих роликов, местная шероховатость покрытия (сыпь), легкие царапины и потертость, не разрушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерность окраски пассивной пленки. 3. 6. Для оцинкованной стали группы ПК допускаются темные точки и дорожка (следы) от деформированных мелких наплывов (натеки, наслоения), крупинок местной шероховатости покрытия (сыпь), матовый узор кристаллизации цинка, следы от перегибов, полосы, легкие царапины и потертость, не нарушающие сплошность цинкового покрытия, светлые и матовые пятна, неравномерная окраска пассивной пленки. 3.7. По требованию потребителя пассивная пленка должна иметь равномерную окраску. 3.8. Уменьшенная разнотолщинность цинкового покрытия УР должна быть для класса П – не более 16, для класса 1 – не более 10, для класса 2 – не более 4 мкм. Оцинкованная сталь нормальной разнотолщности НР должна иметь толщину покрытия в пределах, указанных в табл.1. Оцинкованную сталь высшей категории качества изготовляют с разнотолщинностью цинкового покрытия для стали групп ХШ, ХП и ПК класса П – не более 12, класса 1 – не более 8 и класса 2 – не более 3 мкм. 3.9. В месте изгиба оцинкованной стали толщиной до 1,0 мм включительно при испытании на прочность сцепления покрытия с основным металлом при изгибе на 180° не должно быть отслоений цинкового покрытия, обнажающего стальную поверхность. Допускаются сетка мелких трещин по всей длине изгиба и отслоения покрытия на расстоянии до 6 мм от краев образца. 3.10. Механические оцинкованной стали должны соответствовать нормам, указанным в табл. 1б.
  1. глубина сферической лунки оцинкованной стали группы ХШ должна соответствовать нормам, приведенным в табл. 1б.
  2. Для оцинкованной стали группы ХШ высшей категории качества величина относительного удлинения должна быть на 1 ед. больше норм табл. 1б, а глубина сферической лунки – на 0,2 мм больше норм табл. 1в.
Таблица 1 б
Оцинкованная стальВременное сопротивлениеПредел текучестиОтносительное удлинение s 4, %, не менее, при L0=80 мм для стали толщиной, мм
группыкатегории вытяжкиразрыву s в, МПаs т, Мпа, не менеедо 0,7св 0,7 до 1,5св 1,5 до 2,0св 2,0
ХШНГ ВГ300-490275-430 255-410— –2123 262224 282325 292426 30
ХП, ПК––2302022––
ОН–––––––
Примечание. Значения временного сопротивления разрыву и относительного удлинения для оцинкованной стали группы ХШ категорий вытяжки Н и Г относительного удлинения для стали групп ХП и ПК факультативны до 01.07.89. При расчете временного сопротивления и предела текучести толщину цинкового покрытия не учитывают. Таблица 1в
Толщина оцинкованной сталиГлубина сферической лунки для категорий вытяжки, не менее
ВГГН
0,50,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,08,58,9 9,2 9,5 9,9 10,1 10,3 10,5 10,7 10,8 11,0 11,3 11,4 11,5 11,6 11,78,08,5 8,9 9,3 9,6 9,9 10,1 10,3 10,5 10,6 10,8 11,0 11,1 11,2 11,3 11,46,97,2 7,5 7,8 8,2 8,6 8,7 8,8 8,9 9,0 9,1 9,5 9,6 9,7 9,8 9,9
Примечания:
  1. Для оцинковой стали промежуточных толщин значения глубины сферической лунки должны соответствовать нормам, установленным для ближайшей меньшей толщины.
  2. Значения глубины сферической лунки для оцинковой стали толщиной свше 1,5 мм являются факультативными до 01.07.89.
  3. При испытании на приборах типа МТЛ-10 г нормы глубины сферической лунки уменьшаются на 0,3 мм.
3.11. Оцинкованную сталь группы ХШ изготовляют с величиной зерна феррита баллов 7, 8, 9, 10 по ГОСТ 5639-82 для категорий вытяжки ВГ и не ниже балла 6 для категорий вытяжки Г. Для оцинкованной стали категории вытяжки ВГ допускается неравномерность зерна в пределах двух смежных номеров, для листов категории Г – в пределах трех смежных номеров. 3.12. Для оцинкованной стали группы ХШ категории вытяжки ВГ допускается наличие структурно-свободного цементита в пределах баллов 0, 1, 2 и 3 шкалы 1 по ГОСТ 5640-68. Для категорий вытяжки Г и Н наличие структурно-свободного цементита не нормируется. 3,13 Количество перегибов без излома оцинкованной стали групп ХП, ПК, ОН должно соответствовать нормам, установленным в табл. 1г. Таблица 1г
Толщина оцинкованной стали, ммКоличество перегибов
до 0,8 ммсв. 0,8 до 1,2 мм св. 1,2 до 2,0 мм св. 2,085 3 2
Примечание. Нормы перегибов оцинкованной стали толщиной более 1,5 мм являются факультативными до 01.07.89. 3.14. (Исключен, Изм. №2).

4. Правила приемки

4.1. Оцинкованную сталь принимают партиями. Партия должна состоять из листов или рулонов одной группы оцинкованной стали, одного размера, одного вида и класса, толщины покрытия, вида, консервации, одной марки и плавки (сталь групп ХШ, ХП и ПК) категории вытяжки (сталь группы ХШ), должна быть оформлена и сопровождаться документом о качестве по ГОСТ 7566-81 с дополнением значений факультативных показателей качества. Масса партии не должна превышать сменного производства агрегата. 4.3. Для контроля размеров и качества поверхности отбирают 6% листов или один рулон от партии. 4.4. Для контроля прочности сцепления покрытия, механических свойств, микроструктуры отбирают один лист или один рулон от партии. 4.5. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей, повторную попытку проводят по ГОСТ 7566-81.

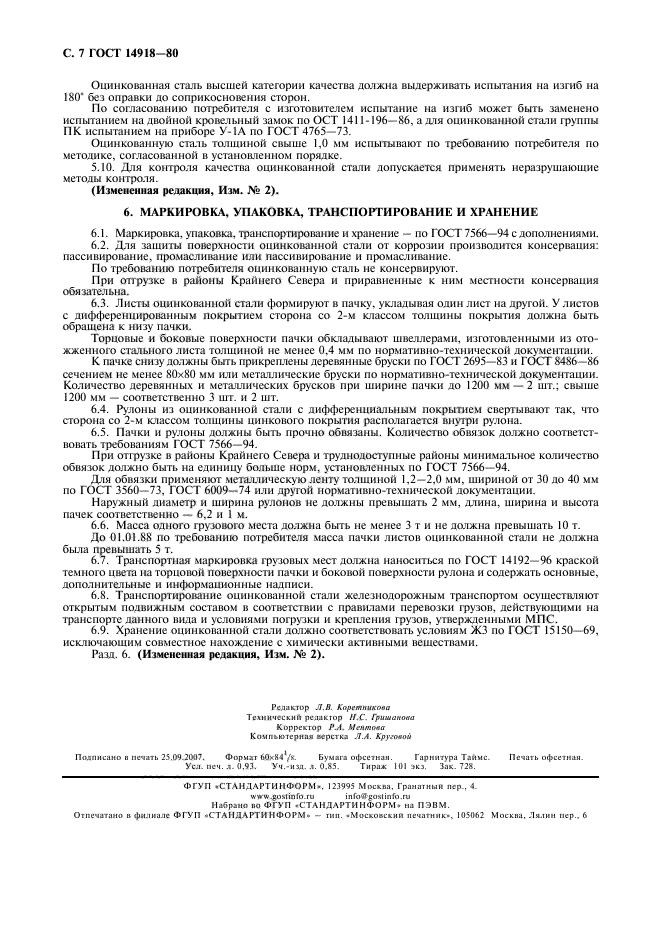

6. Маркировка, упаковка, транспортировка и хранение.

6.1. Маркировка, упаковка, транспортировка и хранение – по ГОСТ 7566-81 с дополнениями. 6.2. Для защиты поверхности оцинкованной стали от коррозии производится консервация: пассивирование, промасливание или пассивирование и промасливание. По требованию потребителя оцинкованную сталь не консервируют. При отгрузке в районы Крайнего Севера и труднодоступные районы консервация обязательна. 6.3. Листы оцинкованные формируют в пачку, укладывая один лист на другой. У листов с дифференцированным покрытием сторона со 2-м классом толщины покрытия должна быть обращена к низу пачки. Торцовые и боковые поверхности пачки обкладывают швеллерами, изготовленными из отожженного стального листа толщиной не менее 0,4 мм по нормативно-технической документации. К пачке снизу должны быть прикреплены деревянные бруски по ГОСТ 8486-86 и ГОСТ 2695-83 сечением не менее 80х80 мм или металлические бруски по нормативно-технической документации. Количество деревянных и металлических брусков при ширине пачки до 1200 мм – 2 шт. ; свыше 1200 мм – соответственно 3 шт. и 2 шт. 6.4. Рулоны из оцинкованной стали с дифференцированным покрытием свертывают так, что сторона со 2-м классом толщины цинкового покрытия располагается внутри рулона. 6.5. Пачки и рулоны должны быть прочно обвязаны. Количество обвязок – по ГОСТ 7566-81. 6.6. Масса одного грузового места должна быть не менее 3 т и не должна превышать 10 т. До 01.01.88 по требованию потребителя масса пачки листов оцинкованной стали не должна превышать 5 т. 6.7. Транспортная маркировка грузовых мест должна наноситься по ГОСТ 14192-77 краской темного цвета на торцовой поверхности пачки и боковой поверхности рулона и содержать основные, дополнительные и информационные надписи. 6.8. Транспортирование оцинкованной стали железнодорожным транспортом осуществляют открытым подвижным составом в соответствии с правилами перевозки грузов, действующими на транспорте данного вида и условиями погрузки и крепления грузов, утвержденными МПС. 6.9. Хранение оцинкованной стали должно соответствовать условиям Ж3 по ГОСТ 15150-69, исключающим совместное нахождение с химически активными веществами.

ГОСТ 14918-80 ::: Сталь тонколистовая оцинкованная с непрерывных линий (технические условия)

ГОСТ 14918-80 ::: Сталь тонколистовая оцинкованная с непрерывных линий (технические условия) | ГОСТы и нормативные документы

Внимание! Появились компании, которые используют наше название. Это мошенники. Обращайте внимание на ИНН компании в договоре. ИНН Новаметалл Трейд: 5038102762

  • Металлопрокат

Производство

Услуги

ГК Новаметалл >> 

Полезная информация для снабженцев >> 

ГОСТЫ >> 

НоваметаллТрейд осуществляет поставки продукции в строгом соответствии с ГОСТ 14918-80.

У нас Вы можете купить:

  • Лист оцинкованный;
  • Рулон оцинкованный;
  • Штрипс оцинкованный.

Ответим на любые вопросы по сотрудничеству:

  • Звоните: +7 (495) 108-79-47, 8 (800) 777-19-60.
  • Пишите: WhatsApp, [email protected].

Каталог продукции

  • Металлопрокат

Услуги

Наверх

Снижение теплопроводности холодногнутых шлицевых шпилек за счет модификации формы пазов

Открытый доступ

Проблема

Веб-конференция E3S.

Том 97, 2019

XXII Международная научная конференция «Строительство и формирование среды обитания» (ФОРМ-2019)
Номер статьи 06009
Количество страниц) 10
Секция Новые строительные технологии
ДОИ https://doi.org/10.1051/e3sconf/20199706009
Опубликовано онлайн 29 мая 2019 г.
  1. Спецификация на проектирование элементов конструкции из тонколистовой стали, AISI, 1946 [Google Scholar]
  2. R. Thornton Lustron Homes, часть 1 [онлайн]. Доступно: http://www.oldhouseweb.com/architecture-and-design/lustron-homes-part-1.shtml (2006 г.) [Google Scholar]
  3. Y. Wei-Wen, Ph.D. и PE. Проектирование холодногнутой стали, 3-е изд. (Нью-Йорк: John Wiley & Sons, Inc., 2000) [Google Scholar]
  4. Е. Н. Жмарин J. Constr. уникальной сборки. и ул. 2 стр. 27-30 (2012) [Google Scholar]
  5. В.
    Якубсон Инженер-строитель Дж. 6 2-3 (2009) [Google Scholar]
  6. М. Велькович и Б. Йоханссон Тонкостенная ул. 44 1272–79 (2006) [Google Scholar]
  7. Алхименко А.И., Ватин Н.И., Рыбаков В.А. Технология легких стальных тонкостенных конструкций (Санкт-Петербург, 2008) [Google Scholar]
  8. П. Дж. Грабб, М. Т. Горголевски и Р. М. Лоусон Проектирование здания с использованием холодногнутых стальных профилей. Легкий стальной каркас в жилищном строительстве (Berkshire: The Steel Construction Institute, 2001) [Google Scholar]
  9. Жилые и общественные здания. Параметры микроклимата закрытых помещений, ГОСТ 30494-2011, Стандартинформ, 2013 г. [Google Scholar]
  10. Строительная климатология, СП 131.13330.2012, Минстроя России, 2015. [Google Scholar]
  11. Чернявский В. В., Семко В.О., Урин О.И., Прохоренко Д.А. J. Промышленное машиностроение, инженер-строитель. 1 194–199 (2011) [Google Scholar]
  12. Малоэтажное жилое строительство. Подробности. Североамериканский альянс стальных каркасов, 2000 г. [Google Scholar]
  13. П. В. Семикин, В. Н. Должиков Творчество и современность 1 65–76 (2016) [Google Scholar]
  14. ZH Zabelian Ind. & Civ. Констр. 2 17–23 (2015) [Google Scholar]
  15. Ватин Н.И., Попова Е.Н. Щелевые профили в легких металлоконструкциях (Санкт-Петербург, 2006 г.) [Google Scholar]
  16. Непрерывно оцинкованный стальной лист. Технические условия, ГОСТ 14918-80, Стандартинформ, 2007 [Google Scholar]
  17. Здания и сооружения. Метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции, ГОСТ 25380-2014, Стандартинформ, 2015 [Google Scholar]

Показатели текущего использования показывают совокупное количество просмотров статей (полные просмотры статей, включая просмотры HTML, загрузки PDF и ePub, согласно имеющимся данным) и просмотров рефератов на платформе Vision4Press.

Данные соответствуют использованию на платформе после 2015 года. Текущие показатели использования доступны через 48-96 часов после онлайн-публикации и обновляются ежедневно в рабочие дни.

Данные об импорте Dth по коду ТН ВЭД, который Россия импортирует из Тополы

Посмотрите рыночную долю компаний, импортирующих дт по коду ТН ВЭД 7210 в Россию из Топола, и проведите углубленный анализ рынка импорта дт.

Изучите объем рынка и цену дтх по коду ТН ВЭД 7210, импортируемого Россией. ** Доступно при покупке

9 Топола 9

  • 6 *****0009 *****
    • 9000 Запрос полных данных

    Наши данные по импорту dth в Россию и отчет об исследовании рынка охватывают рыночную цену dth и рыночную долю российских компаний. Это поможет вам эффективно провести анализ рынка на основе цены, компании и т. д. и получить информацию о размере рынка dth в России. Выше приведены несколько записей об отгрузке с небольшим количеством важных столбцов данных об импорте dth из России. Другие скрытые поля, такие как имя российского импортера с адресом, имя иностранного импортера с адресом, стоимость, количество, страна происхождения и назначения и другие, также включены в таможенные данные России dth. Чтобы просмотреть больше записей об отгрузке данных импорта dth из России, вы можете установить фильтр по названию страны, коду ТН ВЭД и месту.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    ДАТА HS_CODE Описание продукта Товарный знак Страна Вес нетто Статистическая стоимость Место Наименование грузоотправителя Наименование грузополучателя
    05.09.2017 72104 Плоский прокат из железа или нелегированный. СТАЛЬ шириной 600 мм и более с покрытием: ЛИСТ ОЦИНКОВАННЫЙ ХОЛОДНЫМ методом горячего цинкования в рулонах. Марка стали: 02, ГОСТ Р 52246-2016. РАЗМЕР ММ: 1х2250 (8 рулонов) – 53690 КГ 1,5х2 МЕТИНВЕСТ УКРАИНА 130930 69706,65
    05.09.2017 72104 Прокат плоский из железа или нелегированный. Сталь шириной 600 мм и более с покрытием: ЛИСТ ОЦИНКОВАННЫЙ ХОЛОДНЫМ методом горячего цинкования. Марка стали: 08пс, ГОСТ 9045-93, ГОСТ 19904-90, ГОСТ 14918-80. SIZE MM: 1,5h2250h3500 (7 R METINVEST UKRAINE 121270 65934,9 Topola ***** *****
    2017-09-0672104 Прокат плоский из железа или нелегированный. СТАЛЬ шириной 600 мм и более с покрытием: ЛИСТ ОЦИНКОВАННЫЙ ХОЛОДНЫМ методом горячего цинкования в рулонах. Марка стали: 02, ГОСТ Р 52246-2016. SIZE MM: 1,1h2250 (1 roll) – 7260 KG, 1,2h22 METINVEST UKRAINE 253250 135242,01 Topola ***** *****
    02.10.2017 72104 Прокат плоский из железа или нелегированный. Сталь шириной 600 мм и более с гальваническим покрытием: ЛИСТ ХОЛОДНООЦИНКОВАННЫЙ ПОДразумевает горячее цинкование в рулоне МАРКА СТАЛИ: 08пс, ГОСТ 9045-93, ГОСТ 19904-90 и ГОСТ 14918-80 и ГОСТ 1050-88. THE SIZE METINVEST UKRAINE 750165 452567,54 Topola ***** *****
    2017-10-03 72104 Flat-rolled изделия из железа или нелегированные. Сталь шириной 600 мм и более с гальваническим покрытием: ХОЛОДНООЦИНКОВАННЫЙ ЛИСТ ПОДразумевает горячее цинкование в рулоне МАРКА СТАЛИ: 08пс, ГОСТ 9045-93, ГОСТ 19904-90 и ГОСТ 14918-80 и ГОСТ 1050-88. РАЗМЕР METINVEST UKRAINE 61540 37117,86 Topola ***** *****
    2017-10-03 72104 Flat-rolled products of железный или нелегированный. Сталь шириной 600 мм и более с гальваническим покрытием: ХОЛОДНООЦИНКОВАННЫЙ ЛИСТ ПОДразумевает горячее цинкование в рулоне МАРКА СТАЛИ: 08пс, ГОСТ 9045-93, ГОСТ 19904-90 и ГОСТ 14918-80 и ГОСТ 1050-88. РАЗМЕР МЕТИНВЕСТ УКРАИНА61385 37024,71 Topola ***** *****
    2017-10-04 72104 ПРОДУКТЫ ПЛАТНОЙ СРЯДОВ ИЛИ IROR OR OR OR. Сталь шириной 600 мм и более с гальваническим покрытием: ХОЛОДНООЦИНКОВАННЫЙ ЛИСТ ПОДразумевает горячее цинкование в рулоне МАРКА СТАЛИ: 08пс, ГОСТ 9045-93, ГОСТ 19904-90 и ГОСТ 14918-80 и ГОСТ 1050-88. РАЗМЕР МЕТИНВЕСТ УКРАИНА 62760 37764,83 Топола ***** *****
    06.10.2017 72104 Прокат плоский из железа или нелегированный. Сталь шириной 600 мм и более с гальваническим покрытием: ХОЛОДНООЦИНКОВАННЫЙ ЛИСТ ПОДразумевает горячее цинкование в рулоне МАРКА СТАЛИ: 08пс, ГОСТ 9045-93, ГОСТ 19904-90 и ГОСТ 14918-80 и ГОСТ 1050-88. РАЗМЕР МЕТИНВЕСТ УКРАИНА 62690 37955,98 Топола ***** *****6 606.10.2017 72104 Прокат плоский из железа или нелегированный. Сталь шириной 600 мм и более с гальваническим покрытием: ХОЛОДНООЦИНКОВАННЫЙ ЛИСТ ПОДразумевает горячее цинкование в рулоне МАРКА СТАЛИ: 08пс, ГОСТ 9045-93, ГОСТ 19904-90 и ГОСТ 14918-80 и ГОСТ 1050-88. THE SIZE METINVEST UKRAINE 63470 38423,32 Topola ***** *****
    2017-10-17 72104 Flat-rolled изделия из железа или нелегированные. Сталь шириной 600 мм и более с гальваническим покрытием: ЛИСТ ХОЛОДНООЦИНКОВАННЫЙ ПОДразумевает горячее цинкование в рулоне МАРКА СТАЛИ: 08пс, ГОСТ 9045-93, ГОСТ 19904-90 и ГОСТ 14918-80 и ГОСТ 1050-88. РАЗМЕР МЕТИНВЕСТ УКРАИНА 59020 36067,80 Топола ***** 3 905
