ГОСТ 8522-79 от 01.01.1980 Патроны сверлильные трехкулачковые с ключом
Главная / ЖД документы / Железнодорожные ГОСТы, ОСТы, ТУ и СНиПы / ГОСТ 8522-79
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ 8522-79*
ОКП 39 2811
Дата введения 1980-01-01
Постановлением Государственного комитета СССР по стандартам от 19 февраля 1979 г. N 619 срок введения установлен с 01.01.80
ВЗАМЕН ГОСТ 8522-70
* ПЕРЕИЗДАНИЕ (июль 1989 г.) с Изменением N 1, утвержденным в декабре 1984 г. (ИУС 3-85).

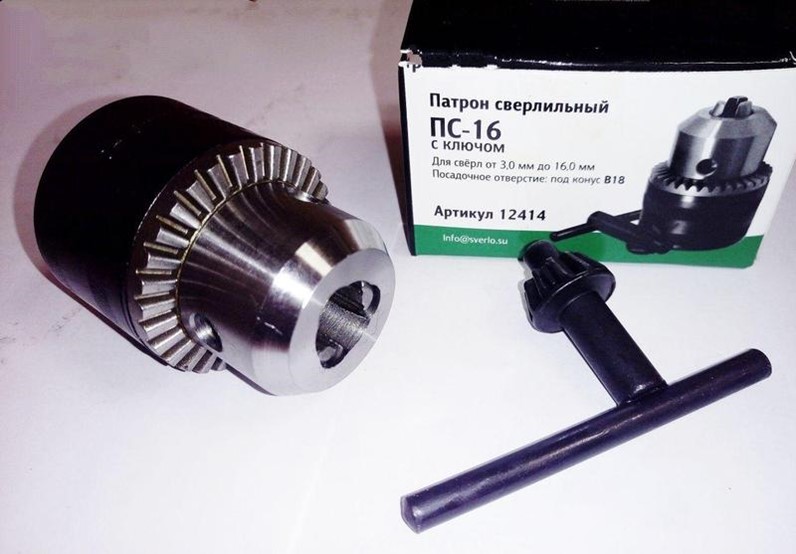

1. Настоящий стандарт распространяется на сверлильные трехкулачковые патроны с ключом для станков.
2. (Исключен, Изм. N 1).
3. Основные размеры сверлильных патронов должны соответствовать указанным на чертеже и в таблице.
Патрон Ключ
______________
* Размер при сжатых кулачках.
Примечание.
Чертеж не определяет конструкцию патрона.
Размеры, мм
Типо- | При- | Диапазон зажима | D | L | d | d1 | d2, | l, | l1, | Мо- | Число зубьев ключа | Конус инстру- |
|
|
| не более |
|
|
|
|
|
|
|
| |
4 |
| От 0,5 до 4 | 28 | 45 | 4 | 4 | 18,0 | 5,0 | 0,80 | 10 | В10 | |
6 |
| От 0,5 до 6 | 35 | 55 |
|
| 21,0 |
|
|
|
| В12 |
8 |
| От 1,0 до 8 | 40 | 60 | 6 | 6 | 26,0 | 7,0 | 7,0 | 1,00 | 12 |
|
10 |
| От 1,0 до 10 | 45 | 75 |
|
| 32,0 |
|
|
|
| В16 |
13 |
| От 1,0 до 13 | 52 | 93 | 8 | 8 | 37,5 | 8,5 | 8,5 | 1,25 |
|
|
16 |
| От 3,0 до 16 | 58 | 104 |
|
| 42,5 |
|
|
|
| В18 |
20 |
| От 5,0 до 20 | 78 | 130 | 9 | 9 | 50,0 | 10,0 | 10,0 |
| 14 | В22 |
Примечания:
1.
Для типоразмера 6 допускается диапазон зажима от 1 до 6 мм.
2. Для типоразмера 6 допускается применение присоединительного конусного отверстия В10, для типоразмера 16 – В 16.
Пример условного обозначения сверлильного трехкулачкового патрона с ключом, типоразмера 4, с присоединительным конусным отверстием В10:
Патрон 4-В10 ГОСТ 8522-79
4. Размеры укороченных конусов – по ГОСТ 9953-82.
Патроны сверлильные трехкулачковые с ключом ГОСТ 8522-79 | Гамма-Про
| В нашей компании Вы можете заказать поставку либо изготовление, а также, при наличии на складе, приобрести Патроны сверлильные трехкулачковые с ключом ГОСТ 8522-79: |
| Патроны сверлильные трехкулачковые с ключом ГОСТ 8522-79 | ||||||||||||
| Типо- размер патрона | При- | Диапазон зажима |
|
| , | , | , | Мо- | Число зубьев ключа | Конус инстру- | ||
не более | ||||||||||||
4 | От 0,5 до 4 | 28 | 45 | 4 | 4 | 18,0 | 5,0 | 5,0 | 0,80 | 10 | В10 | |
6 | От 0,5 до 6 | 35 | 55 | 21,0 | В12 | |||||||
8 | От 1,0 до 8 | 40 | 60 | 6 | 6 | 26,0 | 7,0 | 7,0 | 1,00 | 12 | ||
10 | От 1,0 до 10 | 45 | 75 | 32,0 | В16 | |||||||
13 | От 1,0 до 13 | 52 | 93 | 8 | 8 | 37,5 | 8,5 | 8,5 | 1,25 | |||
16 | От 3,0 до 16 | 58 | 104 | 42,5 | В18 | |||||||
20 | От 5,0 до 20 | 78 | 130 | 9 | 9 | 50,0 | 10,0 | 10,0 | 14 | В22 | ||
