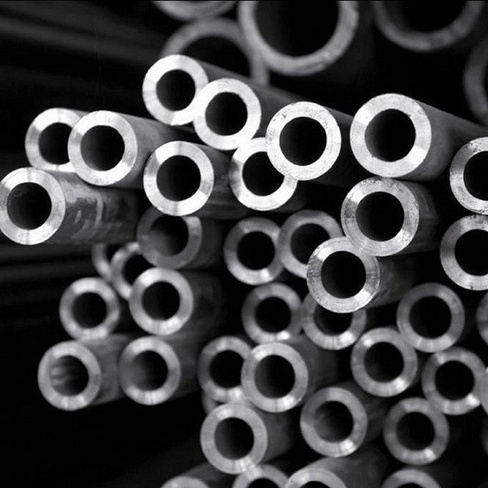

ГОСТ 8734-75. Трубы стальные бесшовные холоднодеформированные. Сортамент (66203)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ
ХОЛОДНОДЕФОРМИРОВАННЫЕ
Сортамент
ГОСТ 8734-75
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ Сортамент Seamless steel tubes cold deformed. Range | ГОСТ |
Дата введения 01.01.77
la. Настоящий стандарт полностью соответствует СТ СЭВ 1483-78.
(Введен дополнительно, Изм. № 2).
1. Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в табл. 1.
(Измененная редакция, Изм. № 1).
2. В зависимости от отношения наружного диаметра (
особотонкостенные при Dн/s более 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее;
тонкостенные при Dн/s от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм;
толстостенные при Dн/s от 6 до 12,5;
особотолстостенные при Dн/s менее 6.
3. По длине трубы должны изготовляться:
немерной длины от 1,5 до 11,5 м;
мерной длины от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют мерной длиной от 4 до 9м с предельными отклонениями по длине +10 мм;
длины, кратной мерной, от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе) и с предельными отклонениями на общую длину не более оговоренных для труб мерной длины.
(Измененная редакция, Изм. № 3).
4. Предельные отклонения по наружному диаметру и толщине стенки труб не, должны превышать указанных в табл. 2.
5. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например по наружному диаметру – повышенной точности по ГОСТ 9567, а по толщине стенки – обычной точности, либо с односторонним допуском на размеры. Значение величины одностороннего допуска не должно превышать суммы двухсторонних предельных отклонений, приведенных в табл. 2. При этом значение теоретической массы 1 м труб вычисляется по среднему арифметическому значению суммы плюсового и минусового предельных отклонений, приведенных в табл. 2.
Таблица 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | |
Особотонкостенные | Тонкостенные | Тонкостенные | Толстостенные | Особотолстостенные | ||||||||||
5 | 0,0348 | 0,0454 | 0,0555 | 0,0651 | 0,0829 | 0,0986 | 0,112 | 0,124 | 0,129 | – | – | – | – | – |
6 | 0,0422 | 0,0552 | 0,0678 | 0,0799 | 0,103 | 0,123 | 0,142 | 0,159 | 0,166 | 0,174 | 0,186 | 0,197 | – | – |
7 | 0,0496 | 0,0651 | 0,0801 | 0,0947 | 0,122 | 0,148 | 0,172 | 0,193 | 0,203 | 0,213 | 0,231 | 0,247 | 0,260 | 0,277 |
8 | 0,0570 | 0,0750 | 0,0925 | 0,110 | 0,142 | 0,173 | 0,201 | 0,228 | 0,240 | 0,253 | 0,275 | 0,296 | 0,315 | 0,339 |
9 | 0,0644 | 0,0847 | 0,105 | 0,124 | 0,162 | 0,197 | 0,231 | 0,262 | 0,277 | 0,292 | 0,320 | 0,345 | 0,369 | 0,401 |
10 | 0,0718 | 0,0947 | 0,117 | 0,139 | 0,182 | 0,222 | 0,260 | 0,297 | 0,314 | 0,332 | 0,364 | 0,395 | 0,426 | 0,462 |
11 | 0,0792 | 0,105 | 0,129 | 0,154 | 0,201 | 0,247 | 0,290 | 0,331 | 0,351 | 0,371 | 0,408 | 0,444 | 0,477 | 0,524 |
12 | 0,0866 | 0,114 | 0,142 | 0,169 | 0,221 | 0,271 | 0,320 | 0,366 | 0,388 | 0,410 | 0,453 | 0,493 | 0,532 | 0,586 |
13 | 0,0940 | 0,124 | 0,154 | 0,184 | 0,241 | 0,296 | 0,349 | 0,401 | 0,425 | 0,450 | 0,497 | 0,543 | 0,586 | 0,647 |
14 | 0,101 | 0,134 | 0,166 | 0,198 | 0,260 | 0,321 | 0,379 | 0,435 | 0,462 | 0,489 | 0,542 | 0,592 | 0,640 | 0,709 |
15 | 0,109 | 0,144 | 0,179 | 0,213 | 0,280 | 0,345 | 0,408 | 0,470 | 0,499 | 0,529 | 0,586 | 0,641 | 0,694 | 0,771 |
16 | 0,116 | 0,154 | 0,191 | 0,228 | 0,300 | 0,370 | 0,438 | 0,504 | 0,536 | 0,568 | 0,630 | 0,691 | 0,749 | 0,832 |
17 | 0,124 | 0,164 | 0,203 | 0,243 | 0,320 | 0,395 | 0,468 | 0,539 | 0,573 | 0,608 | 0,675 | 0,740 | 0,803 | 0,894 |
18 | 0,131 | 0,174 | 0,216 | 0,258 | 0,339 | 0,419 | 0,497 | 0,573 | 0,610 | 0,647 | 0,719 | 0,789 | 0,857 | 0,956 |
19 | 0,138 | 0,183 | 0,228 | 0,272 | 0,359 | 0,444 | 0,527 | 0,608 | 0,647 | 0,687 | 0,764 | 0,838 | 0,911 | 1,017 |
20 | 0,146 | 0,193 | 0,240 | 0,287 | 0,379 | 0,469 | 0,556 | 0,642 | 0,684 | 0,726 | 0,808 | 0,888 | 0,966 | 1,079 |
21 | – | 0,203 | 0,253 | 0,302 | 0,399 | 0,493 | 0,586 | 0,677 | 0,721 | 0,765 | 0,852 | 0,937 | 1,020 | 1,141 |
22 | – | 0,213 | 0,265 | 0,317 | 0,418 | 0,518 | 0,616 | 0,711 | 0,758 | 0,805 | 0,897 | 0,986 | 1,074 | 1,202 |
23 | – | 0,223 | 0,277 | 0,331 | 0,438 | 0,543 | 0,645 | 0,746 | 0,795 | 0,844 | 0,941 | 1,036 | 1,129 | 1,264 |
24 | – | 0,233 | 0,290 | 0,346 | 0,458 | 0,567 | 0,675 | 0,780 | 0,832 | 0,884 | 0,985 | 1,085 | 1,183 | 1,326 |
25 | – | 0,243 | 0,302 | 0,361 | 0,477 | 0,592 | 0,704 | 0,815 | 0,869 | 0,923 | 1,030 | 1,134 | 1,237 | 1,387 |
26 | – | 0,253 | 0,314 | 0,376 | 0,497 | 0,617 | 0,734 | 0,849 | 0,906 | 0,963 | 1,074 | 1,184 | 1,291 | 1,449 |
27 | – | 0,262 | 0,327 | 0,391 | 0,517 | 0,641 | 0,764 | 0,884 | 0,943 | 1,002 | 1,119 | 1,233 | 1,346 | 1,511 |
28 | – | 0,272 | 0,339 | 0,405 | 0,537 | 0,666 | 0,793 | 0,918 | 0,980 | 1,042 | 1,163 | 1,282 | 1,400 | 1,572 |
30 | – | 0,292 | 0,364 | 0,435 | 0,576 | 0,715 | 0,852 | 0,987 | 1,054 | 1,121 | 1,252 | 1,381 | 1,508 | 1,695 |
32 | – | 0,312 | 0,388 | 0,465 | 0,616 | 0,764 | 0,911 | 1,056 | 1,128 | 1,200 | 1,341 | 1,480 | 1,617 | 1,819 |
34 | – | 0,331 | 0,413 | 0,494 | 0,655 | 0,814 | 0,971 | 1,126 | 1,202 | 1,278 | 1,429 | 1,578 | 1,725 | 1,942 |
35 | – | 0,341 | 0,425 | 0,509 | 0,675 | 0,838 | 1,000 | 1,160 | 1,239 | 1,318 | 1,474 | 1,628 | 1,780 | 2,004 |
36 | – | 0,351 | 0,438 | 0,524 | 0,694 | 0,863 | 1,030 | 1,195 | 1,276 | 1,357 | 1,518 | 1,677 | 1,834 | 2,065 |
38 | – | 0,371 | 0,462 | 0,553 | 0,734 | 0,912 | 1,089 | 1,264 | 1,350 | 1,436 | 1,607 | 1,776 | 1,942 | 2,189 |
40 | – | 0,391 | 0,487 | 0,583 | 0,773 | 0,962 | 1,148 | 1,333 | 1,424 | 1,515 | 1,696 | 1,874 | 2,051 | 2,312 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||
2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | |
Особотолстостенные | |||||||||||
5 | – | – | – | – | – | – | – | – | – | – | – |
6 | – | – | – | – | – | – | – | – | – | – | – |
7 | – | – | – | – | – | – | – | – | – | – | – |
8 | – | – | – | – | – | – | – | – | – | – | – |
9 | – | – | – | – | – | – | – | – | – | – | – |
10 | 0,497 | 0,518 | 0,537 | 0,561 | – | – | – | – | – | – | – |
11 | 0,566 | 0,592 | 0,616 | 0,647 | – | – | – | – | – | – | – |
12 | 0,635 | 0,666 | 0,694 | 0,734 | – | – | – | – | – | – | – |
13 | 0,704 | 0,740 | 0,773 | 0,820 | 0,888 | – | – | – | – | – | – |
14 | 0,773 | 0,814 | 0,852 | 0,906 | 0,986 | – | – | – | – | – | – |
15 | 0,842 | 0,888 | 0,931 | 0,993 | 1,085 | – | – | – | – | – | – |
16 | 0,911 | 0,962 | 1,010 | 1,079 | 1,184 | 1,276 | 1,356 | – | – | – | – |
17 | 0,981 | 1,036 | 1,089 | 1,165 | 1,282 | 1,387 | 1,480 | – | – | – | – |
18 | 1,050 | 1,110 | 1,168 | 1,252 | 1,381 | 1,498 | 1,603 | – | – | – | – |
19 | 1,119 | 1,184 | 1,247 | 1,338 | 1,480 | 1,609 | 1,726 | – | – | – | – |
20 | 1,188 | 1,258 | 1,326 | 1,424 | 1,578 | 1,720 | 1,850 | 1,967 | 2,072 | – | – |
21 | 1,257 | 1,332 | 1,405 | 1,511 | 1,677 | 1,831 | 1,973 | 2,102 | 2,220 | – | – |
22 | 1,326 | 1,406 | 1,484 | 1,597 | 1,776 | 1,942 | 2,096 | 2,238 | 2,368 | – | |
23 | 1,395 | 1,480 | 1,563 | 1,683 | 1,874 | 2,053 | 2,220 | 2,374 | 2,515 | – | – |
24 | 1,464 | 1,554 | 1,641 | 1,769 | 1,973 | 2,164 | 2,343 | 2,509 | 2,663 | 2,805 | – |
25 | 1,533 | 1,628 | 1,720 | 1,856 | 2,072 | 2,275 | 2,466 | 2,645 | 2,811 | 2,965 | 3,107 |
26 | 1,602 | 1,702 | 1,800 | 1,942 | 2,170 | 2,386 | 2,589 | 2,781 | 2,959 | 3,125 | 3,280 |
27 | 1,671 | 1,776 | 1,878 | 2,028 | 2,269 | 2,497 | 2,713 | 2,916 | 3,107 | 3,286 | 3,453 |
28 | 1,740 | 1,850 | 1,957 | 2,115 | 2,368 | 2,608 | 2,836 | 3,052 | 3,255 | 3,446 | 3,625 |
30 | 1,878 | 1,998 | 2,115 | 2,287 | 2,565 | 2,830 | 3,083 | 3,323 | 3,551 | 3,767 | 3,971 |
32 | 2,016 | 2,146 | 2,273 | 2,460 | 2,762 | 3,052 | 3,329 | 3,594 | 3,847 | 4,087 | 4,316 |
34 | 2,154 | 2,294 | 2,430 | 2,633 | 2,959 | 3,274 | 3,576 | 3,866 | 4,143 | 4,408 | 4,661 |
35 | 2,223 | 2,367 | 2,510 | 2,719 | 3,058 | 3,385 | 3,699 | 4,001 | 4,291 | 4,568 | 4,834 |
36 | 2,293 | 2,441 | 2,588 | 2,805 | 3,157 | 3,496 | 3,822 | 4,137 | 4,439 | 4,728 | 5,006 |
38 | 2,431 | 2,589 | 2,746 | 2,978 | 3,354 | 3,718 | 4,069 | 4,408 | 4,735 | 5,049 | 5,352 |
40 | 2,569 | 2,737 | 2,904 | 3,150 | 3,551 | 3,940 | 4,316 | 4,680 | 5,031 | 5,369 | 5,697 |
Скачать бесплатно

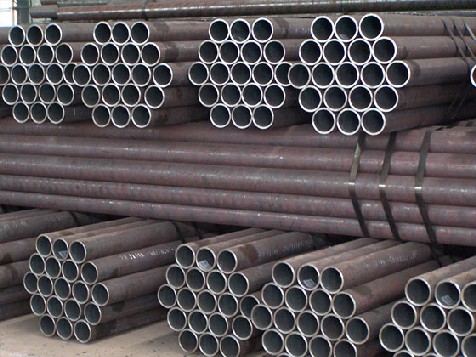

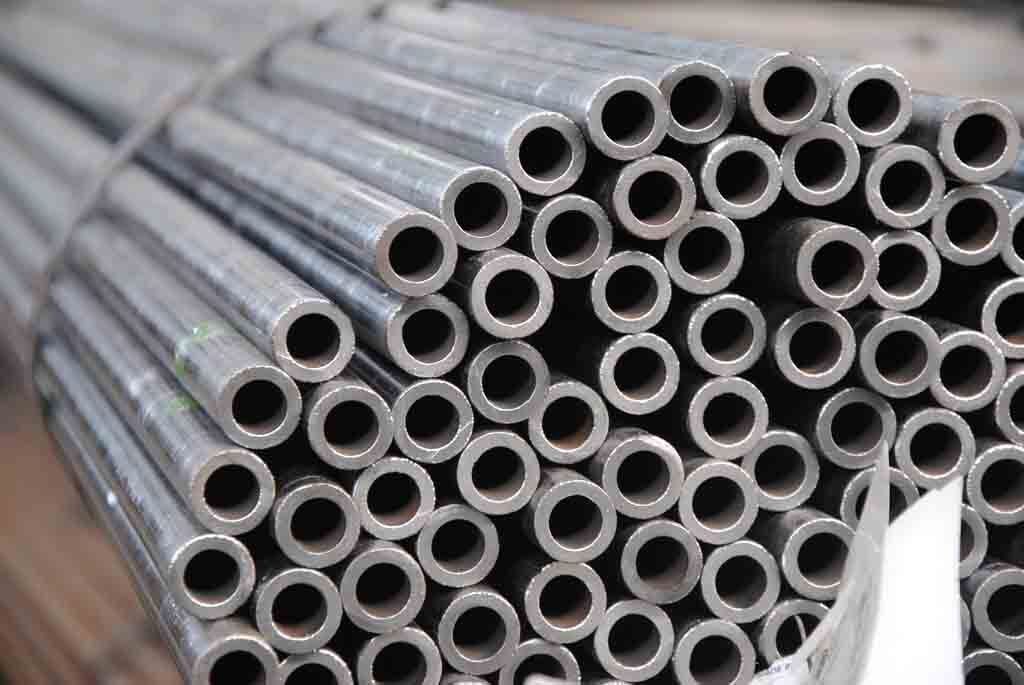

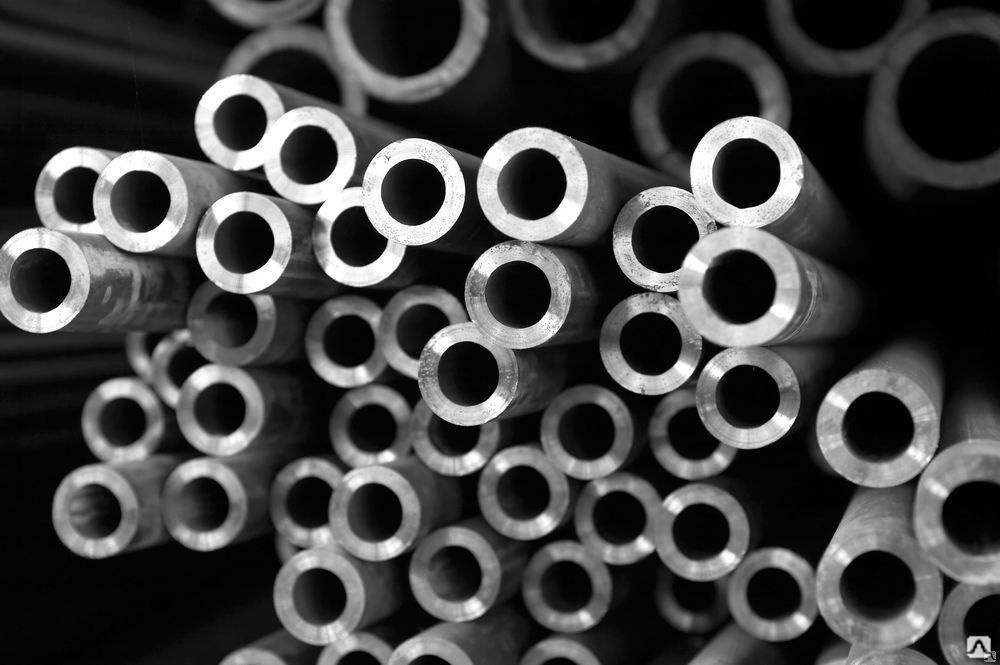

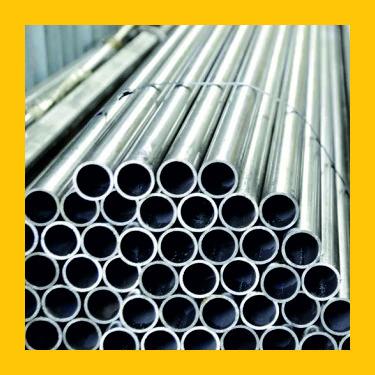

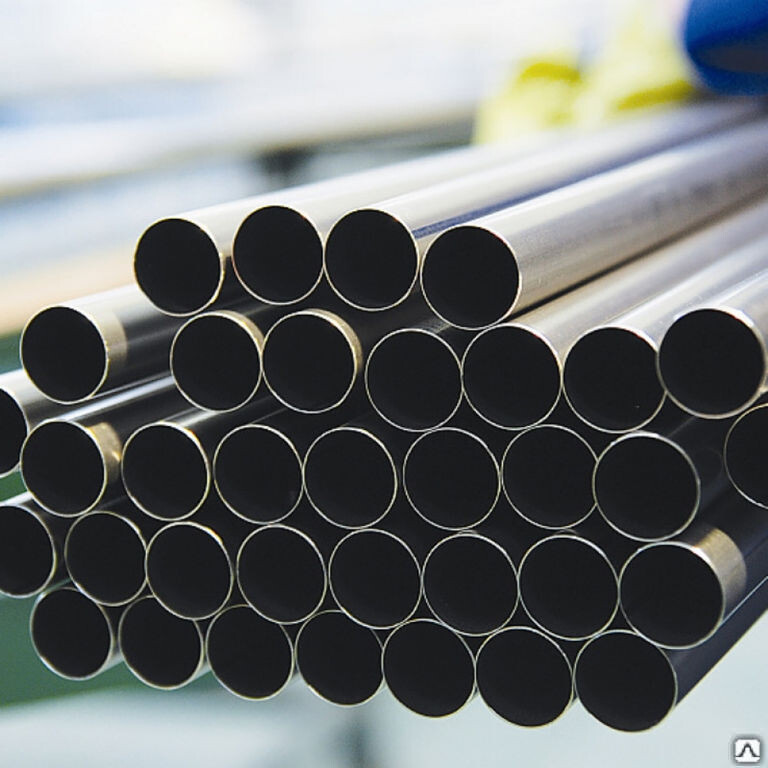

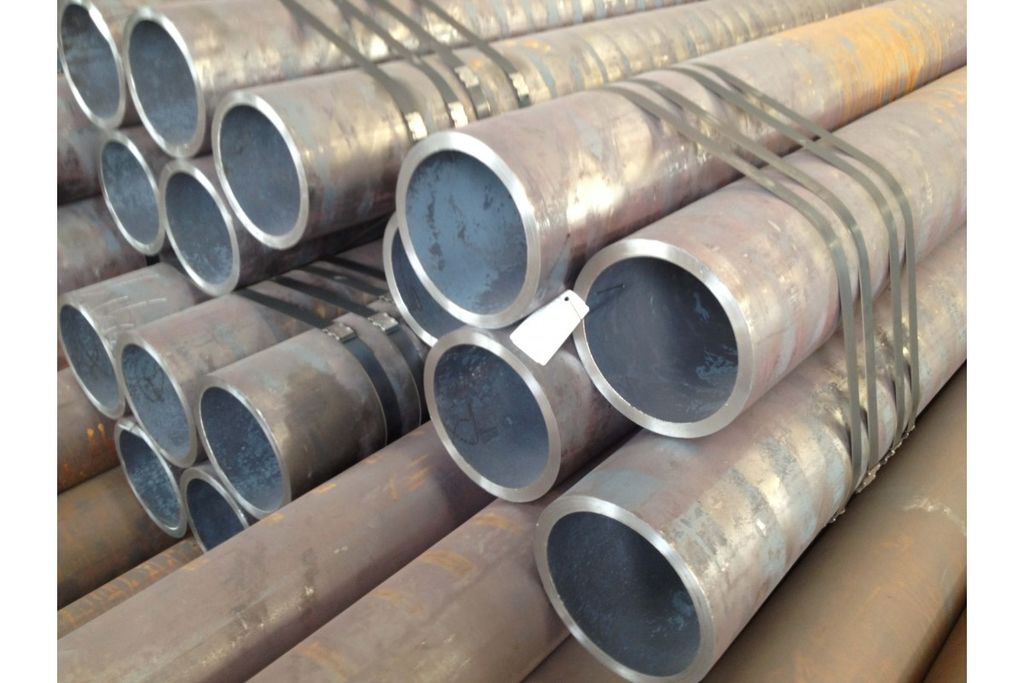

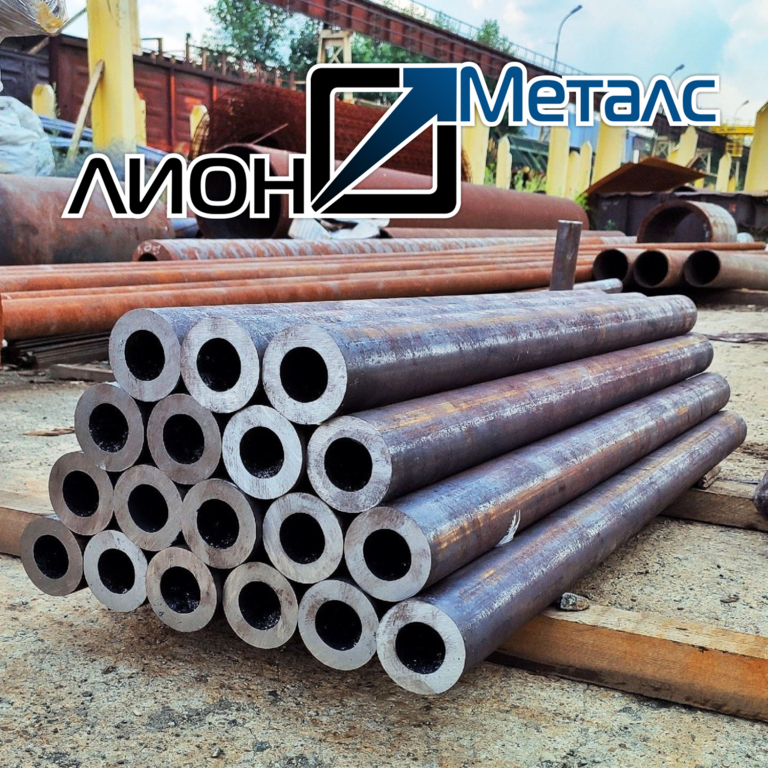

Труба бесшовная холоднодеформированная (Труба БШ ХД), ГОСТ 8734-75
Главная / Труба бесшовная холоднодеформированная (Труба БШ ХД), ГОСТ 8734-75
ГОСТ 8734-75. Трубы стальные бесшовные холоднодеформированные.
1a. Настоящий стандарт полностью соответствует СТ СЭВ 1483-78.
(Введен дополнительно, Изм. № 2).
1. Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в табл. 1.
(Измененная редакция, Изм. № 1).
2. В зависимости от отношения наружного диаметра (Dн) к толщине стенки (s) трубы подразделяются на:
- особотонкостенные при Dн/s более 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее;
- тонкостенные при Dн/s от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм;
- толстостенные при Dн/s от 6 до 12,5;
- особотолстостенные при Dн/s менее 6.
3. По длине трубы должны изготовляться:
- немерной длины от 1,5 до 11,5 м;
- мерной длины от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют мерной длиной от 4 до 9м с предельными отклонениями по длине +10 мм;
- длины, кратной мерной, от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе) и с предельными отклонениями на общую длину не более оговоренных для труб мерной длины.
(Измененная редакция, Изм. № 3).
4. Предельные отклонения по наружному диаметру и толщине стенки труб не, должны превышать указанных в табл. 2.
5. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например по наружному диаметру – повышенной точности по ГОСТ 9567, а по толщине стенки – обычной точности, либо с односторонним допуском на размеры. Значение величины одностороннего допуска не должно превышать суммы двухсторонних предельных отклонений, приведенных в табл. 2. При этом значение теоретической массы 1 м труб вычисляется по среднему арифметическому значению суммы плюсового и минусового предельных отклонений, приведенных в табл. 2.
Таблица 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | |
Особотонкостенные | Тонкостенные | Тонкостенные | Толстостенные | Особотолстостенные | ||||||||||
5 | 0,0348 | 0,0454 | 0,0555 | 0,0651 | 0,0829 | 0,0986 | 0,112 | 0,124 | 0,129 | – | – | – | – | – |
6 | 0,0422 | 0,0552 | 0,0678 | 0,0799 | 0,103 | 0,123 | 0,142 | 0,159 | 0,166 | 0,174 | 0,186 | 0,197 | – | – |
7 | 0,0496 | 0,0651 | 0,0801 | 0,0947 | 0,122 | 0,148 | 0,172 | 0,193 | 0,203 | 0,213 | 0,231 | 0,247 | 0,260 | 0,277 |
8 | 0,0570 | 0,0750 | 0,0925 | 0,110 | 0,142 | 0,173 | 0,201 | 0,228 | 0,240 | 0,253 | 0,275 | 0,296 | 0,315 | 0,339 |
9 | 0,0644 | 0,0847 | 0,105 | 0,124 | 0,162 | 0,197 | 0,231 | 0,262 | 0,277 | 0,292 | 0,320 | 0,345 | 0,369 | 0,401 |
10 | 0,0718 | 0,0947 | 0,117 | 0,139 | 0,182 | 0,222 | 0,260 | 0,297 | 0,314 | 0,332 | 0,364 | 0,395 | 0,426 | 0,462 |
11 | 0,0792 | 0,105 | 0,129 | 0,154 | 0,201 | 0,247 | 0,290 | 0,331 | 0,351 | 0,371 | 0,408 | 0,444 | 0,477 | 0,524 |
12 | 0,0866 | 0,114 | 0,142 | 0,169 | 0,221 | 0,271 | 0,320 | 0,366 | 0,388 | 0,410 | 0,453 | 0,493 | 0,532 | 0,586 |
13 | 0,0940 | 0,124 | 0,154 | 0,184 | 0,241 | 0,296 | 0,349 | 0,401 | 0,425 | 0,450 | 0,497 | 0,543 | 0,586 | 0,647 |
14 | 0,101 | 0,134 | 0,166 | 0,198 | 0,260 | 0,321 | 0,379 | 0,435 | 0,462 | 0,489 | 0,542 | 0,592 | 0,640 | 0,709 |
15 | 0,109 | 0,144 | 0,179 | 0,213 | 0,280 | 0,345 | 0,408 | 0,470 | 0,499 | 0,529 | 0,586 | 0,641 | 0,694 | 0,771 |
16 | 0,116 | 0,154 | 0,191 | 0,228 | 0,300 | 0,370 | 0,438 | 0,504 | 0,536 | 0,568 | 0,630 | 0,691 | 0,749 | 0,832 |
17 | 0,124 | 0,164 | 0,203 | 0,243 | 0,320 | 0,395 | 0,468 | 0,539 | 0,573 | 0,608 | 0,675 | 0,740 | 0,803 | 0,894 |
18 | 0,131 | 0,174 | 0,216 | 0,258 | 0,339 | 0,419 | 0,497 | 0,573 | 0,610 | 0,647 | 0,719 | 0,789 | 0,857 | 0,956 |
19 | 0,138 | 0,183 | 0,228 | 0,272 | 0,359 | 0,444 | 0,527 | 0,608 | 0,647 | 0,687 | 0,764 | 0,838 | 0,911 | 1,017 |
20 | 0,146 | 0,193 | 0,240 | 0,287 | 0,379 | 0,469 | 0,556 | 0,642 | 0,684 | 0,726 | 0,808 | 0,888 | 0,966 | 1,079 |
21 | – | 0,203 | 0,253 | 0,302 | 0,399 | 0,493 | 0,586 | 0,677 | 0,721 | 0,765 | 0,852 | 0,937 | 1,020 | 1,141 |
22 | – | 0,213 | 0,265 | 0,317 | 0,418 | 0,518 | 0,616 | 0,711 | 0,758 | 0,805 | 0,897 | 0,986 | 1,074 | 1,202 |
23 | – | 0,223 | 0,277 | 0,331 | 0,438 | 0,543 | 0,645 | 0,746 | 0,795 | 0,844 | 0,941 | 1,036 | 1,129 | 1,264 |
24 | – | 0,233 | 0,290 | 0,346 | 0,458 | 0,567 | 0,675 | 0,780 | 0,832 | 0,884 | 0,985 | 1,085 | 1,183 | 1,326 |
25 | – | 0,243 | 0,302 | 0,361 | 0,477 | 0,592 | 0,704 | 0,815 | 0,869 | 0,923 | 1,030 | 1,134 | 1,237 | 1,387 |
26 | – | 0,253 | 0,314 | 0,376 | 0,497 | 0,617 | 0,734 | 0,849 | 0,906 | 0,963 | 1,074 | 1,184 | 1,291 | 1,449 |
27 | – | 0,262 | 0,327 | 0,391 | 0,517 | 0,641 | 0,764 | 0,884 | 0,943 | 1,002 | 1,119 | 1,233 | 1,346 | 1,511 |
28 | – | 0,272 | 0,339 | 0,405 | 0,537 | 0,666 | 0,793 | 0,918 | 0,980 | 1,042 | 1,163 | 1,282 | 1,400 | 1,572 |
30 | – | 0,292 | 0,364 | 0,435 | 0,576 | 0,715 | 0,852 | 0,987 | 1,054 | 1,121 | 1,252 | 1,381 | 1,508 | 1,695 |
32 | – | 0,312 | 0,388 | 0,465 | 0,616 | 0,764 | 0,911 | 1,056 | 1,128 | 1,200 | 1,341 | 1,480 | 1,617 | 1,819 |
34 | – | 0,331 | 0,413 | 0,494 | 0,655 | 0,814 | 0,971 | 1,126 | 1,202 | 1,278 | 1,429 | 1,578 | 1,725 | 1,942 |
35 | – | 0,341 | 0,425 | 0,509 | 0,675 | 0,838 | 1,000 | 1,160 | 1,239 | 1,318 | 1,474 | 1,628 | 1,780 | 2,004 |
36 | – | 0,351 | 0,438 | 0,524 | 0,694 | 0,863 | 1,030 | 1,195 | 1,276 | 1,357 | 1,518 | 1,677 | 1,834 | 2,065 |
38 | – | 0,371 | 0,462 | 0,553 | 0,734 | 0,912 | 1,089 | 1,264 | 1,350 | 1,436 | 1,607 | 1,776 | 1,942 | 2,189 |
40 | – | 0,391 | 0,487 | 0,583 | 0,773 | 0,962 | 1,148 | 1,333 | 1,424 | 1,515 | 1,696 | 1,874 | 2,051 | 2,312 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | |
Особотолстостенные | |||||||||||
5 | – | – | – | – | – | – | – | – | – | – | – |
6 | – | – | – | – | – | – | – | – | – | – | – |
7 | – | – | – | – | – | – | – | – | – | – | – |
8 | – | – | – | – | – | – | – | – | – | – | – |
9 | – | – | – | – | – | – | – | – | – | – | – |
10 | 0,497 | 0,518 | 0,537 | 0,561 | – | – | – | – | – | – | – |
11 | 0,566 | 0,592 | 0,616 | 0,647 | – | – | – | – | – | – | – |
12 | 0,635 | 0,666 | 0,694 | 0,734 | – | – | – | – | – | – | – |
13 | 0,704 | 0,740 | 0,773 | 0,820 | 0,888 | – | – | – | – | – | – |
14 | 0,773 | 0,814 | 0,852 | 0,906 | 0,986 | – | – | – | – | – | – |
15 | 0,842 | 0,888 | 0,931 | 0,993 | 1,085 | – | – | – | – | – | – |
16 | 0,911 | 0,962 | 1,010 | 1,079 | 1,184 | 1,276 | 1,356 | – | – | – | – |
17 | 0,981 | 1,036 | 1,089 | 1,165 | 1,282 | 1,387 | 1,480 | – | – | – | – |
18 | 1,050 | 1,110 | 1,168 | 1,252 | 1,381 | 1,498 | 1,603 | – | – | – | – |
19 | 1,119 | 1,184 | 1,247 | 1,338 | 1,480 | 1,609 | 1,726 | – | – | – | – |
20 | 1,188 | 1,258 | 1,326 | 1,424 | 1,578 | 1,720 | 1,850 | 1,967 | 2,072 | – | – |
21 | 1,257 | 1,332 | 1,405 | 1,511 | 1,677 | 1,831 | 1,973 | 2,102 | 2,220 | – | – |
22 | 1,326 | 1,406 | 1,484 | 1,597 | 1,776 | 1,942 | 2,096 | 2,238 | 2,368 | – | |
23 | 1,395 | 1,480 | 1,563 | 1,683 | 1,874 | 2,053 | 2,220 | 2,374 | 2,515 | – | – |
24 | 1,464 | 1,554 | 1,641 | 1,769 | 1,973 | 2,164 | 2,343 | 2,509 | 2,663 | 2,805 | – |
25 | 1,533 | 1,628 | 1,720 | 1,856 | 2,072 | 2,275 | 2,466 | 2,645 | 2,811 | 2,965 | 3,107 |
26 | 1,602 | 1,702 | 1,800 | 1,942 | 2,170 | 2,386 | 2,589 | 2,781 | 2,959 | 3,125 | 3,280 |
27 | 1,671 | 1,776 | 1,878 | 2,028 | 2,269 | 2,497 | 2,713 | 2,916 | 3,107 | 3,286 | 3,453 |
28 | 1,740 | 1,850 | 1,957 | 2,115 | 2,368 | 2,608 | 2,836 | 3,052 | 3,255 | 3,446 | 3,625 |
30 | 1,878 | 1,998 | 2,115 | 2,287 | 2,565 | 2,830 | 3,083 | 3,323 | 3,551 | 3,767 | 3,971 |
32 | 2,016 | 2,146 | 2,273 | 2,460 | 2,762 | 3,052 | 3,329 | 3,594 | 3,847 | 4,087 | 4,316 |
34 | 2,154 | 2,294 | 2,430 | 2,633 | 2,959 | 3,274 | 3,576 | 3,866 | 4,143 | 4,408 | 4,661 |
35 | 2,223 | 2,367 | 2,510 | 2,719 | 3,058 | 3,385 | 3,699 | 4,001 | 4,291 | 4,568 | 4,834 |
36 | 2,293 | 2,441 | 2,588 | 2,805 | 3,157 | 3,496 | 3,822 | 4,137 | 4,439 | 4,728 | 5,006 |
38 | 2,431 | 2,589 | 2,746 | 2,978 | 3,354 | 3,718 | 4,069 | 4,408 | 4,735 | 5,049 | 5,352 |
40 | 2,569 | 2,737 | 2,904 | 3,150 | 3,551 | 3,940 | 4,316 | 4,680 | 5,031 | 5,369 | 5,697 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Особотолстостенные | ||||||||||||||
5 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
6 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
9 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
10 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
11 | – | – | – | – | – | – | – | – | – | – | – | – | – | |
12 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
13 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
14 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
15 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
16 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
17 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
18 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
19 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
20 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
21 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
22 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
23 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
24 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
25 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
26 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
27 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
28 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
30 | 4,162 | 4,340 | – | – | – | – | – | – | – | – | – | – | – | – |
32 | 4,531 | 4,735 | – | – | – | – | – | – | – | – | – | – | – | – |
34 | 4,901 | 5,129 | – | – | – | – | – | – | – | – | – | – | – | – |
35 | 5,086 | 5,327 | – | – | – | – | – | – | – | – | – | – | – | – |
36 | 5,271 | 5,524 | – | – | – | – | – | – | – | – | – | – | – | – |
38 | 5,641 | 5,919 | 6,184 | 6,437 | – | – | – | – | – | – | – | – | – | – |
40 | 6,011 | 6,313 | 6,603 | 6,881 | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | |
Особотонкостенные | Тонкостенные | |||||||||||||
42 | – | – | – | – | – | 1,011 | 1,207 | 1,402 | 1,498 | 1,594 | 1,785 | 1,973 | 2,159 | 2,435 |
45 | – | – | – | – | – | 1,085 | 1,296 | 1,505 | 1,609 | 1,712 | 1,918 | 2,121 | 2,322 | 2,620 |
48 | – | – | – | – | – | 1,159 | 1,385 | 1,609 | 1,720 | 1,831 | 2,051 | 2,269 | 2,435 | 2,805 |
50 | – | – | – | – | – | 1,208 | 1,444 | 1,678 | 1,794 | 1,910 | 2,140 | 2,368 | 2,594 | 2,929 |
51 | – | – | – | – | – | 1,233 | 1,474 | 1,712 | 1,831 | 1,949 | 2,184 | 2,417 | 2,648 | 2,990 |
53 | – | – | – | – | – | 1,282 | 1,533 | 1,782 | 1,905 | 2,028 | 2,273 | 2,515 | 2,756 | 3,114 |
54 | – | – | – | – | – | 1,307 | 1,563 | 1,816 | 1,942 | 2,068 | 2,317 | 2,565 | 2,810 | 3,175 |
56 | – | – | – | – | – | 1,356 | 1,622 | 1,885 | 2,016 | 2,147 | 2,406 | 2,663 | 2,919 | 3,298 |
57 | – | – | – | – | – | 1,381 | 1,651 | 1,920 | 2,053 | 2,186 | 2,450 | 2,713 | 2,973 | 3,360 |
60 | – | – | – | – | – | 1,455 | 1,740 | 2,023 | 2,164 | 2,304 | 2,584 | 2,861 | 3,136 | 3,545 |
63 | – | – | – | – | – | 1,529 | 1,829 | 2,127 | 2,275 | 2,423 | 2,717 | 3,009 | 3,499 | 3,730 |
65 | – | – | – | – | – | 1,578 | 1,888 | 2,196 | 2,349 | 2,502 | 2,806 | 3,107 | 3,407 | 3,853 |
68 | – | – | – | – | – | 1,652 | 1,977 | 2,299 | 2,460 | 2,620 | 2,939 | 3,255 | 3,570 | 4,038 |
70 | – | – | – | – | – | 1,702 | 2,036 | 2,368 | 2,534 | 2,699 | 3,027 | 3,354 | 3,673 | 4,162 |
73 | – | – | – | – | – | 1,776 | 2,125 | 2,472 | 2,645 | 2,817 | 3,161 | 3,502 | 3,841 | 4,347 |
75 | – | – | – | – | – | 1,825 | 2,184 | 2,541 | 2,719 | 2,896 | 3,249 | 3,601 | 3,930 | 4,470 |
76 | – | – | – | – | – | 1,850 | 2,214 | 2,576 | 2,756 | 2,936 | 3,294 | 3,650 | 4,004 | 4,532 |
80 | – | – | – | – | – | 2,331 | 2,714 | 2,904 | 3,094 | 3,471 | 3,847 | 4,221 | 4,778 | |
83 | – | – | – | – | – | – | 2,420 | 2,817 | 3,015 | 3,212 | 3,605 | 3,995 | 4,383 | 4,963 |
85 | – | – | – | – | – | – | 2,480 | 2,886 | 3,089 | 3,291 | 3,693 | 4,094 | 4,492 | 5,086 |
89 | – | – | – | – | – | – | 2,598 | 3,024 | 3,237 | 3,449 | 3,871 | 4,291 | 4,709 | 5,333 |
90 | – | – | – | – | – | – | 2,628 | 3,059 | 3,274 | 3,488 | 3,915 | 4,340 | 4,763 | 5,395 |
95 | – | – | – | – | – | – | 2,776 | 3,232 | 3,459 | 3,685 | 4,137 | 4,587 | 5,034 | 5,703 |
100 | – | – | – | – | – | – | – | – | 3,644 | 3,883 | 4,359 | 4,834 | 5,306 | 6,011 |
102 | – | – | – | – | – | – | – | – | 3,718 | 3,962 | 4,448 | 4,933 | 5,414 | 6,135 |
108 | – | – | – | – | – | – | – | – | 3,940 | 4,198 | 4,714 | 5,228 | 5,740 | 6,504 |
110 | – | – | – | – | – | – | – | – | 4,014 | 4,277 | 4,803 | 5,327 | 5,849 | 6,628 |
120 | – | – | – | – | – | – | – | – | 4,384 | 4,672 | 5,247 | 5,820 | 6,391 | 7,244 |
130 | – | – | – | – | – | – | – | – | 4,754 | 5,066 | 5,691 | 6,313 | 6,934 | 7,861 |
140 | – | – | – | – | – | – | – | – | – | 5,461 | 5,135 | 6,807 | 7,476 | 8,477 |
150 | – | – | – | – | – | – | – | – | – | – | 6,579 | 7,300 | 8,019 | 9,094 |
160 | – | – | – | – | – | – | – | – | – | – | – | 7,793 | 8,561 | 9,710 |
170 | – | – | – | – | – | – | – | – | – | – | – | 8,286 | 9,104 | 10,327 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | ||
Тонкостенные | Толстостенные | |||||||||||
42 | 2,707 | 2,885 | 3,062 | 3,323 | 3,749 | 4,162 | 4,562 | 4,951 | 5,327 | 5,690 | 6,042 | |
45 | 2,914 | 3,107 | 3,299 | 3,582 | 4,044 | 4,495 | 4,932 | 5,358 | 5,771 | 6,171 | 6,560 | |
48 | 3,121 | 3,329 | 3,535 | 3,841 | 4,340 | 4,827 | 5,302 | 5,765 | 6,215 | 6,652 | 7,078 | |
50 | 3,259 | 3,477 | 3,693 | 4,014 | 4,538 | 5,049 | 5,549 | 6,036 | 6,511 | 6,972 | 7,423 | |
51 | 3,328 | 3,551 | 3,772 | 4,100 | 4,636 | 5,160 | 5,672 | 6,172 | 6,659 | 7,132 | 7,596 | |
53 | 3,466 | 3,699 | 3,930 | 4,273 | 4,834 | 5,382 | 5,919 | 6,443 | 6,955 | 7,453 | 7,941 | |
54 | 3,535 | 3,773 | 4,009 | 4,359 | 4,932 | 5,493 | 6,042 | 6,578 | 7,103 | 7,613 | 8,114 | |
56 | 3,674 | 3,921 | 4,167 | 4,532 | 5,130 | 5,715 | 6,289 | 6,850 | 7,398 | 7,934 | 8,459 | |
57 | 3,743 | 3,995 | 4,246 | 4,618 | 5,228 | 5,826 | 6,412 | 6,985 | 7,546 | 8,095 | 8,632 | |
60 | 3,950 | 4,217 | 4,482 | 4,877 | 5,524 | 6,159 | 6,782 | 7,392 | 7,990 | 8,575 | 9,149 | |
63 | 4,157 | 4,439 | 4,719 | 5,136 | 5,820 | 6,492 | 7,152 | 7,799 | 8,434 | 9,056 | 9,667 | |
65 | 4,295 | 4,587 | 4,877 | 5,308 | 6,017 | 6,714 | 7,398 | 8,070 | 8,730 | 9,377 | 10,013 | |
68 | 4,502 | 4,809 | 5,113 | 5,567 | 6,313 | 7,047 | 7,768 | 8,477 | 9,174 | 9,857 | 10,530 | |
70 | 4,640 | 4,957 | 5,271 | 5,740 | 6,511 | 7,269 | 8,015 | 8,749 | 9,470 | 10,178 | 10,876 | |
73 | 4,847 | 5,179 | 5,508 | 5,999 | 6,807 | 7,602 | 8,385 | 9,156 | 9,914 | 10,659 | 11,394 | |
75 | 4,986 | 5,327 | 5,666 | 6,172 | 7,004 | 7,824 | 8,631 | 9,427 | 10,210 | 10,980 | 11,739 | |
76 | 5,055 | 5,401 | 5,745 | 6,258 | 7,103 | 7,935 | 8,755 | 9,562 | 10,358 | 11,140 | 11,911 | |
80 | 5,331 | 5,697 | 6,060 | 6,603 | 7,497 | 8,379 | 9,248 | 10,105 | 10,950 | 11,781 | 12,602 | |
83 | 5,538 | 5,919 | 6,298 | 6,862 | 7,793 | 8,712 | 9,618 | 10,512 | 11,394 | 12,263 | 13,120 | |
85 | 5,676 | 6,067 | 6,455 | 7,035 | 7,990 | 8,934 | 9,865 | 10,783 | 11,690 | 12,584 | 13,465 | |
89 | 5,952 | 6,363 | 6,771 | 7,380 | 8,385 | 9,378 | 10,358 | 11,326 | 12,281 | 13,225 | 14,156 | |
90 | 6,021 | 6,437 | 6,850 | 7,466 | 8,484 | 9,489 | 10,481 | 11,461 | 12,429 | 13,385 | 14,328 | |
95 | 6,367 | 6,867 | 7,244 | 7,898 | 8,977 | 10,043 | 11,098 | 12,140 | 13,169 | 14,187 | 15,191 | |
100 | 6,712 | 7,176 | 7,639 | 8,329 | 9,470 | 10,598 | 11,714 | 12,818 | 13,909 | 14,988 | 16,055 | |
102 | 6,850 | 7,324 | 7,797 | 8,502 | 9,667 | 10,820 | 11,961 | 13,089 | 14,205 | 15,308 | 16,400 | |
108 | 7,264 | 7,768 | 8,270 | 9,020 | 10,259 | 11,486 | 12,701 | 13,903 | 15,093 | 16,269 | 17,436 | |
110 | 7,402 | 7,916 | 9,428 | 9,193 | 10,456 | 11,708 | 12,947 | 14,174 | 15,389 | 16,590 | 17,781 | |
120 | Особо- | 8,093 | 8,656 | 9,217 | 10,056 | 11,443 | 12,818 | 14,180 | 15,531 | 16,868 | 18,193 | 19,507 |
130 | 8,783 | 9,396 | 10,007 | 10,919 | 12,429 | 13,928 | 15,413 | 16,887 | 18,348 | 19,796 | 21,233 | |
140 | 9,474 | 10,136 | 10,796 | 11,782 | 13,416 | 15,037 | 16,646 | 18,243 | 19,828 | 21,400 | 22,960 | |
150 | 10,164 | 10,876 | 11,584 | 12,645 | 14,402 | 16,147 | 17,880 | 19,600 | 21,308 | 23,003 | 24,686 | |
160 | 10,855 | 11,616 | 12,374 | 13,508 | 15,389 | 17,257 | 19,113 | 20,956 | 22,787 | 24,606 | 26,412 | |
170 | 11,546 | 12,355 | 13,163 | 14,371 | 16,375 | 18,367 | 20,346 | 22,312 | 24,267 | 26,209 | 28,139 |

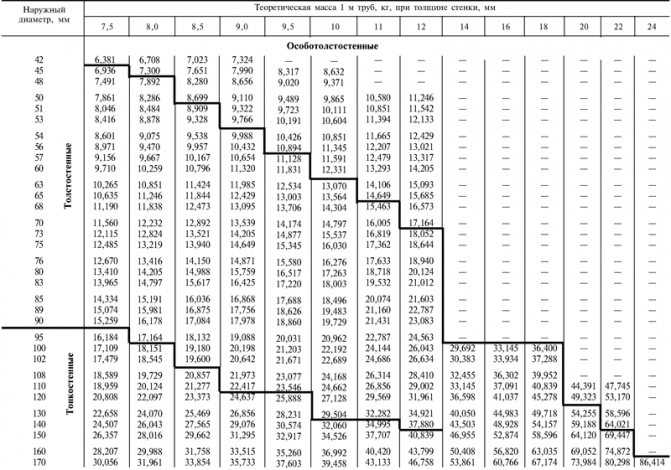

Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Особотолстостенные | ||||||||||||||
42 | 6,381 | 6,708 | 7,023 | 7,324 | – | – | – | – | – | – | – | – | – | – |
45 | 6,956 | 7,300 | 7,651 | 7,990 | 8,317 | 8,632 | – | – | – | – | – | – | – | – |
48 | 7,491 | 7,892 | 8,280 | 8,656 | 9,020 | 9,371 | – | – | – | – | – | – | – | – |
50 | 7,861 | 8,286 | 8,699 | 9,110 | 9,489 | 9,865 | 10,580 | 11,246 | – | – | – | – | – | – |
51 | 8,046 | 8,484 | 8,909 | 9,322 | 9,723 | 10,111 | 10,851 | 11,542 | – | – | – | – | – | – |
53 | 8,416 | 8,878 | 9,328 | 9,766 | 10,191 | 10,604 | 11,394 | 12,133 | – | – | – | – | – | – |
54 | 8,601 | 9,075 | 9,538 | 9,988 | 10,426 | 10,851 | 11,665 | 12,429 | – | – | – | – | – | – |
56 | 8,971 | 9,470 | 9,957 | 10,432 | 10,894 | 11,345 | 12,207 | 13,021 | – | – | – | – | – | – |
57 | 9,156 | 9,667 | 10,167 | 10,654 | 11,128 | 11,591 | 12,479 | 13,317 | – | – | – | – | – | – |
60 | 9,710 | 10,259 | 10,796 | 11,320 | 11,831 | 12,331 | 13,293 | 14,205 | – | – | – | – | – | – |
63 | 10,265 | 10,851 | 11,424 | 11,985 | 12,534 | 13,070 | 14,106 | 15,093 | – | – | – | – | – | – |
65 | 10,635 | 11,246 | 11,844 | 12,429 | 13,003 | 13,564 | 14,649 | 15,685 | – | – | – | – | – | – |
68 | 11,190 | 11,838 | 12,473 | 13,095 | 13,706 | 14,304 | 15,463 | 16,573 | – | – | – | – | – | – |
70 | 11,560 | 12,232 | 12,892 | 13,539 | 14,174 | 14,797 | 16,005 | 17,164 | – | – | – | – | – | – |
73 | 12,115 | 12,824 | 13,521 | 14,205 | 14,877 | 15,537 | 16,819 | 18,052 | – | – | – | – | – | – |
75 | 12,485 | 13,219 | 13,940 | 14,649 | 15,345 | 16,030 | 17,362 | 18,644 | – | – | – | – | – | – |
76 | 12,670 | 13,416 | 14,150 | 14,871 | 15,580 | 16,276 | 17,633 | 18,940 | – | – | – | – | – | – |
80 | 13,410 | 14,205 | 14,988 | 15,759 | 16,517 | 17,263 | 18,718 | 20,124 | – | – | – | – | – | – |
83 | 13,965 | 14,797 | 15,617 | 16,425 | 17,220 | 18,003 | 19,532 | 21,012 | – | – | – | – | – | – |
85 | 14,334 | 15,191 | 16,036 | 16,868 | 17,688 | 18,496 | 20,074 | 21,603 | – | – | – | – | – | – |
89 | 15,074 | 15,981 | 16,875 | 17,756 | 18,626 | 19,483 | 21,160 | 22,787 | – | – | – | – | – | – |
90 | 15,259 | 16,178 | 17,084 | 17,978 | 18,860 | 19,729 | 21,431 | 23,083 | – | – | – | – | – | – |
95 | 16,184 | 17,164 | 18,132 | 19,088 | 20,031 | 20,962 | 22,787 | 24,563 | – | – | – | – | – | – |
100 | 17,109 | 18,151 | 19,180 | 20,198 | 21,203 | 22,192 | 24,144 | 26,043 | 29,692 | 33,145 | 36,400 | – | – | – |
102 | 17,479 | 18,545 | 19,600 | 20,642 | 21,671 | 22,689 | 24,686 | 26,634 | 30,383 | 33,934 | 37,288 | – | – | – |
108 | 18,589 | 19,729 | 20,857 | 21,973 | 23,077 | 24,168 | 26,314 | 28,410 | 32,455 | 36,302 | 39,952 | – | – | – |
110 | 18,959 | 20,124 | 21,277 | 22,417 | 23,546 | 24,662 | 26,856 | 29,002 | 33,145 | 37,091 | 40,839 | 44,391 | 47,745 | – |
120 | 20,808 | 22,097 | 23,373 | 24,637 | 25,888 | 27,128 | 29,569 | 31,961 | 36,598 | 41,037 | 45,278 | 49,323 | 53,170 | – |
130 | 22,658 | 24,070 | 25,469 | 26,856 | 28,231 | 29,504 | 32,282 | 34,921 | 40,050 | 44,983 | 49,718 | 54,255 | 58,596 | – |
140 | 24,507 | 26,043 | 27,565 | 29,076 | 30,574 | 32,060 | 34,995 | 37,880 | 43,503 | 48,928 | 54,157 | 59,188 | 64,021 | – |
150 | 26,357 | 28,016 | 29,662 | 31,295 | 32,917 | 34,526 | 37,707 | 40,839 | 46,955 | 52,874 | 58,596 | 64,120 | 69,447 | – |
160 | 28,207 | 29,988 | 31,758 | 33,515 | 35,260 | 36,992 | 40,420 | 43,799 | 50,408 | 56,820 | 63,035 | 69,052 | 74,872 | – |
170 | 30,056 | 31,961 | 33,854 | 35,733 | 37,603 | 39,458 | 43,133 | 46,758 | 53,861 | 60,766 | 67,174 | 73,984 | 80,298 | 86,414 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | |
Особотонкостенные | ||||||||||||||
180 | – | – | – | – | – | – | – | – | – | – | – | 8,779 | 9,647 | 10,944 |
190 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
210 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
220 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
240 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
250 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | |
Особотонкостенные | Тонкостенные | ||||||||||
180 | 12,236 | 13,095 | 13,952 | 15,235 | 17,362 | 19,476 | 21,579 | 23,669 | 25,747 | 27,812 | 29,865 |
190 | 12,927 | 13,835 | 14,742 | 16,098 | 18,348 | 20,586 | 22,812 | 25,025 | 27,226 | 29,415 | 31,591 |
200 | – | 14,575 | 15,531 | 16,961 | 19,335 | 21,696 | 24,045 | 26,382 | 28,706 | 31,018 | 33,318 |
210 | – | 15,315 | 16,320 | 17,824 | 20,321 | 22,806 | 25,278 | 27,738 | 30,186 | 32,621 | 35,044 |
220 | – | 16,055 | 17,109 | 18,687 | 21,308 | 23,915 | 26,511 | 29,094 | 31,665 | 34,224 | 36,770 |
240 | – | – | – | – | – | 26,135 | 28,977 | 31,807 | 34,625 | 37,430 | 40,223 |
250 | – | – | – | – | – | 27,244 | 30,210 | 33,164 | 36,104 | 39,033 | 41,949 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Тонкостенные | Толстостенные | |||||||||||||
180 | 31,906 | 33,934 | 35,950 | 37,954 | 39,945 | 41,925 | 45,846 | 49,718 | 57,313 | 64,712 | 74,913 | 78,917 | 85,723 | 92,333 |
190 | 33,755 | 35,907 | 38,046 | 40,174 | 42,288 | 44,391 | 48,558 | 52,677 | 60,766 | 68,658 | 76,352 | 83,849 | 91,149 | 98,251 |
200 | 35,605 | 37,880 | 40,143 | 42,393 | 44,631 | 46,857 | 51,271 | 55,636 | 64,218 | 72,603 | 80,791 | 88,781 | 96,574 | 104,170 |
210 | 37,455 | 39,853 | 42,239 | 44,613 | 46,974 | 49,323 | 53,984 | 58,596 | 67,671 | 76,549 | 85,230 | 93,714 | 102,000 | 110,089 |
220 | 39,304 | 41,826 | 44,335 | 46,832 | 49,317 | 51,789 | 56,697 | 61,555 | 71,124 | 80,495 | 89,669 | 98,646 | 107,425 | 116,008 |
240 | 43,003 | 45,772 | 48,528 | 51,271 | 54,002 | 56,721 | 62,122 | 67,474 | 78,029 | 88,387 | 98,547 | 108,511 | 118,276 | 127,845 |
250 | 44,853 | 47,744 | 50,624 | 53,491 | 56,345 | 59,188 | 64,835 | 70,433 | 81,481 | 92,333 | 102,986 | 113,443 | 123,702 | 133,764 |
Примечания:
1. Теоретическую массу 1 м длины трубы вычисляют в килограммах по формуле:
где М – масса, кг; Dн – наружный диаметр, мм; s – толщина стенки, мм.
При определении теоретическом массы 1 м труб за исходную величину принимается плотность стали 7,85 г/см3.
2. По требованию потребителя допускается изготовление труб диаметром 4 мм с толщиной стенки от 0,2 до 1,2 мм, диаметрами 125 и 133 мм с толщиной стенки от 2,0 до 20 мм, а также размерами 29х5,5; 32х8,5; 33х1,5; 33х8,0; 39х3,0; 41х5,5; 43х8,0; 44х3,0; 46х3,0; 46х6,0; 55х9,0; 58х4,0 и 84х8,0 мм.
3. Трубы диаметром 100 мм и более с отношением Dн/s более 50 и трубы с отношением Dн/s менее 4 поставляются по согласованной с заказчиком технической документации.
Таблица 2
Размеры труб | Предельные отклонения |
---|---|
Наружный диаметр, мм: | |
от 4 до 10 включ.![]() | ±0,15 мм |
св. 10 » 30 » | ±0,30 мм |
» 30 » 50 » | ±0,40 мм |
» 50 | ±0,8% |
Толщина стенки, мм: | |
до 1 | ±0,12 мм |
св. 1 до 5 включ. | ±10% |
» 1 » 2,5 при диаметре 110 мм и более | ±12% |
св. 5 | ±8% |
4, 5. (Измененная редакция, Изм. № 2).
6. Трубы должны изготовляться по наружному диаметру и по толщине стенки. По требованию потребителя трубы должны изготовляться по внутреннему диаметру и толщине стенки, а также по наружному и внутреннему диаметру и разностенности.
Предельные отклонения по внутреннему диаметру труб не должны превышать соответствующих предельных отклонений по наружному диаметру.
Для труб с внутренним диаметром 10 мм и менее предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.
7. Овальность и разностенность труб не должны выводить их размеры за предельные отклонения соответственно по наружному диаметру и толщине стенки.
8. Кривизна любого участка трубы на 1 м длины не должна превышать:
- 3 мм – для труб диаметром от 4 до 8 мм;
- 2 мм – для труб диаметром от 8 до 10 мм;
- 1,5 мм – для труб диаметром свыше 10 мм.
По требованию потребителя кривизна труб диаметром 20-90 мм не должна превышать 1 мм на 1 м длины.
Примечание. Для труб с отношением наружного диаметра Dн к толщине стенки s, равным 50 и более, изготовляемых без термической обработки, нормы кривизны устанавливаются соглашением изготовителя с потребителем.
(Измененная редакция, Изм. № 2).
9. Материал труб и технические требования к ним – по ГОСТ 8733.
Примеры условных обозначений:
Труба с наружным диаметром 70 мм, толщиной стенки 2,0 мм, длиной, кратной 1250 мм, из стали марки 20, с поставкой по химическому составу (по группе Б) ГОСТ 8733:
То же, длиной 6000 мм (мерная длина), из стали марки 20, с поставкой по механическим свойствам и химическому составу (по группе В) ГОСТ 8733:
То же, с комбинированными предельными отклонениями (по диаметру повышенной точности по ГОСТ 9567, по толщине стенки обычной точности):
То же, немерной длины, с поставкой без нормирования механических свойств и химического состава, но с указанием значения гидравлического давления (по группе Д) ГОСТ 8733:
То же, из стали марки 10, с поставкой по механическим свойствам, контролируемым на термически обработанных образцах, и по химическому составу (по группе Г) ГОСТ 8733:
Труба с внутренним диаметром 70 мм и толщиной стенки 2,5 мм немерной длины, из стали марки 40Х, поставкой по группе В по ГОСТ 8733:
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.10.75 № 2604
2. ВЗАМЕН ГОСТ 8734-58
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
---|---|
ГОСТ 8733-74 | 9 |
ГОСТ 9567-75 | 5, 9 |
4. Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 11.11.91 № 1714
5. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в августе 1978 г., ноябре 1981 г., марте 1988 г. (ИУС 9-78, 2-82, 6-88)
ГОСТ 8734-75 Тру бы стальные бесшовные холоднодеформированные
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ
ХОЛОДНОДЕФОРМИРОВАННЫЕ
Сортамент
ГОСТ 8734-75.
Настоящий стандарт полностью соответствует СТ СЭВ 1483-78.
(Введен дополнительно, Изм. № 2).
1. Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в табл. 1.
(Измененная редакция, Изм. № 1).
2. В зависимости от отношения наружного диаметра ( D н ) к толщине стенки ( s ) трубы подразделяются на:
особотонкостенные при D н / s более 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее;
тонкостенные при D н / s от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм;
толстостенные при D н / s от 6 до 12,5;
особотолстостенные при D н / s менее 6.
3. По длине трубы должны изготовляться:
немерной длины от 1,5 до 11,5 м;
мерной длины от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют мерной длиной от 4 до 9м с предельными отклонениями по длине +10 мм;
длины, кратной мерной, от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе) и с предельными отклонениями на общую длину не более оговоренных для труб мерной длины.
(Измененная редакция, Изм. № 3).
4. Предельные отклонения по наружному диаметру и толщине стенки труб не, должны превышать указанных в табл. 2.
5 . По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например по наружному диаметру – повышенной точности по ГОСТ 9567, а по толщине стенки – обычной точности, либо с односторонним допуском на размеры. Значение величины одностороннего допуска не должно превышать суммы двухсторонних предельных отклонений, приведенных в табл. 2. При этом значение теоретической массы 1 м труб вычисляется по среднему арифметическому значению суммы плюсового и минусового предельных отклонений, приведенных в табл. 2.
Таблица 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | |
Особотонкостенные | Тонкостенные | Тонкостенные | Толстостенные | Особотолстостенные | ||||||||||
5 | 0,0348 | 0,0454 | 0,0555 | 0,0651 | 0,0829 | 0,0986 | 0,112 | 0,124 | 0,129 | – | – | – | – | – |
6 | 0,0422 | 0,0552 | 0,0678 | 0,0799 | 0,103 | 0,123 | 0,142 | 0,159 | 0,166 | 0,174 | 0,186 | 0,197 | – | – |
7 | 0,0496 | 0,0651 | 0,0801 | 0,0947 | 0,122 | 0,148 | 0,172 | 0,193 | 0,203 | 0,213 | 0,231 | 0,247 | 0,260 | 0,277 |
8 | 0,0570 | 0,0750 | 0,0925 | 0,110 | 0,142 | 0,173 | 0,201 | 0,228 | 0,240 | 0,253 | 0,275 | 0,296 | 0,315 | 0,339 |
9 | 0,0644 | 0,0847 | 0,105 | 0,124 | 0,162 | 0,197 | 0,231 | 0,262 | 0,277 | 0,292 | 0,320 | 0,345 | 0,369 | 0,401 |
10 | 0,0718 | 0,0947 | 0,117 | 0,139 | 0,182 | 0,222 | 0,260 | 0,297 | 0,314 | 0,332 | 0,364 | 0,395 | 0,426 | 0,462 |
11 | 0,0792 | 0,105 | 0,129 | 0,154 | 0,201 | 0,247 | 0,290 | 0,331 | 0,351 | 0,371 | 0,408 | 0,444 | 0,477 | 0,524 |
12 | 0,0866 | 0,114 | 0,142 | 0,169 | 0,221 | 0,271 | 0,320 | 0,366 | 0,388 | 0,410 | 0,453 | 0,493 | 0,532 | 0,586 |
13 | 0,0940 | 0,124 | 0,154 | 0,184 | 0,241 | 0,296 | 0,349 | 0,401 | 0,425 | 0,450 | 0,497 | 0,543 | 0,586 | 0,647 |
14 | 0,101 | 0,134 | 0,166 | 0,198 | 0,260 | 0,321 | 0,379 | 0,435 | 0,462 | 0,489 | 0,542 | 0,592 | 0,640 | 0,709 |
15 | 0,109 | 0,144 | 0,179 | 0,213 | 0,280 | 0,345 | 0,408 | 0,470 | 0,499 | 0,529 | 0,586 | 0,641 | 0,694 | 0,771 |
16 | 0,116 | 0,154 | 0,191 | 0,228 | 0,300 | 0,370 | 0,438 | 0,504 | 0,536 | 0,568 | 0,630 | 0,691 | 0,749 | 0,832 |
17 | 0,124 | 0,164 | 0,203 | 0,243 | 0,320 | 0,395 | 0,468 | 0,539 | 0,573 | 0,608 | 0,675 | 0,740 | 0,803 | 0,894 |
18 | 0,131 | 0,174 | 0,216 | 0,258 | 0,339 | 0,419 | 0,497 | 0,573 | 0,610 | 0,647 | 0,719 | 0,789 | 0,857 | 0,956 |
19 | 0,138 | 0,183 | 0,228 | 0,272 | 0,359 | 0,444 | 0,527 | 0,608 | 0,647 | 0,687 | 0,764 | 0,838 | 0,911 | 1,017 |
20 | 0,146 | 0,193 | 0,240 | 0,287 | 0,379 | 0,469 | 0,556 | 0,642 | 0,684 | 0,726 | 0,808 | 0,888 | 0,966 | 1,079 |
21 | – | 0,203 | 0,253 | 0,302 | 0,399 | 0,493 | 0,586 | 0,677 | 0,721 | 0,765 | 0,852 | 0,937 | 1,020 | 1,141 |
22 | – | 0,213 | 0,265 | 0,317 | 0,418 | 0,518 | 0,616 | 0,711 | 0,758 | 0,805 | 0,897 | 0,986 | 1,074 | 1,202 |
23 | – | 0,223 | 0,277 | 0,331 | 0,438 | 0,543 | 0,645 | 0,746 | 0,795 | 0,844 | 0,941 | 1,036 | 1,129 | 1,264 |
24 | – | 0,233 | 0,290 | 0,346 | 0,458 | 0,567 | 0,675 | 0,780 | 0,832 | 0,884 | 0,985 | 1,085 | 1,183 | 1,326 |
25 | – | 0,243 | 0,302 | 0,361 | 0,477 | 0,592 | 0,704 | 0,815 | 0,869 | 0,923 | 1,030 | 1,134 | 1,237 | 1,387 |
26 | – | 0,253 | 0,314 | 0,376 | 0,497 | 0,617 | 0,734 | 0,849 | 0,906 | 0,963 | 1,074 | 1,184 | 1,291 | 1,449 |
27 | – | 0,262 | 0,327 | 0,391 | 0,517 | 0,641 | 0,764 | 0,884 | 0,943 | 1,002 | 1,119 | 1,233 | 1,346 | 1,511 |
28 | – | 0,272 | 0,339 | 0,405 | 0,537 | 0,666 | 0,793 | 0,918 | 0,980 | 1,042 | 1,163 | 1,282 | 1,400 | 1,572 |
30 | – | 0,292 | 0,364 | 0,435 | 0,576 | 0,715 | 0,852 | 0,987 | 1,054 | 1,121 | 1,252 | 1,381 | 1,508 | 1,695 |
32 | – | 0,312 | 0,388 | 0,465 | 0,616 | 0,764 | 0,911 | 1,056 | 1,128 | 1,200 | 1,341 | 1,480 | 1,617 | 1,819 |
34 | – | 0,331 | 0,413 | 0,494 | 0,655 | 0,814 | 0,971 | 1,126 | 1,202 | 1,278 | 1,429 | 1,578 | 1,725 | 1,942 |
35 | – | 0,341 | 0,425 | 0,509 | 0,675 | 0,838 | 1,000 | 1,160 | 1,239 | 1,318 | 1,474 | 1,628 | 1,780 | 2,004 |
36 | – | 0,351 | 0,438 | 0,524 | 0,694 | 0,863 | 1,030 | 1,195 | 1,276 | 1,357 | 1,518 | 1,677 | 1,834 | 2,065 |
38 | – | 0,371 | 0,462 | 0,553 | 0,734 | 0,912 | 1,089 | 1,264 | 1,350 | 1,436 | 1,607 | 1,776 | 1,942 | 2,189 |
40 | – | 0,391 | 0,487 | 0,583 | 0,773 | 0,962 | 1,148 | 1,333 | 1,424 | 1,515 | 1,696 | 1,874 | 2,051 | 2,312 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||
2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | |
Особотолстостенные | |||||||||||
5 | – | – | – | – | – | – | – | – | – | – | – |
6 | – | – | – | – | – | – | – | – | – | – | – |
7 | – | – | – | – | – | – | – | – | – | – | – |
8 | – | – | – | – | – | – | – | – | – | – | – |
9 | – | – | – | – | – | – | – | – | – | – | – |
10 | 0,497 | 0,518 | 0,537 | 0,561 | – | – | – | – | – | – | – |
11 | 0,566 | 0,592 | 0,616 | 0,647 | – | – | – | – | – | – | – |
12 | 0,635 | 0,666 | 0,694 | 0,734 | – | – | – | – | – | – | – |
13 | 0,704 | 0,740 | 0,773 | 0,820 | 0,888 | – | – | – | – | – | – |
14 | 0,773 | 0,814 | 0,852 | 0,906 | 0,986 | – | – | – | – | – | – |
15 | 0,842 | 0,888 | 0,931 | 0,993 | 1,085 | – | – | – | – | – | – |
16 | 0,911 | 0,962 | 1,010 | 1,079 | 1,184 | 1,276 | 1,356 | – | – | – | – |
17 | 0,981 | 1,036 | 1,089 | 1,165 | 1,282 | 1,387 | 1,480 | – | – | – | – |
18 | 1,050 | 1,110 | 1,168 | 1,252 | 1,381 | 1,498 | 1,603 | – | – | – | – |
19 | 1,119 | 1,184 | 1,247 | 1,338 | 1,480 | 1,609 | 1,726 | – | – | – | – |
20 | 1,188 | 1,258 | 1,326 | 1,424 | 1,578 | 1,720 | 1,850 | 1,967 | 2,072 | – | – |
21 | 1,257 | 1,332 | 1,405 | 1,511 | 1,677 | 1,831 | 1,973 | 2,102 | 2,220 | – | – |
22 | 1,326 | 1,406 | 1,484 | 1,597 | 1,776 | 1,942 | 2,096 | 2,238 | 2,368 | – | |
23 | 1,395 | 1,480 | 1,563 | 1,683 | 1,874 | 2,053 | 2,220 | 2,374 | 2,515 | – | – |
24 | 1,464 | 1,554 | 1,641 | 1,769 | 1,973 | 2,164 | 2,343 | 2,509 | 2,663 | 2,805 | – |
25 | 1,533 | 1,628 | 1,720 | 1,856 | 2,072 | 2,275 | 2,466 | 2,645 | 2,811 | 2,965 | 3,107 |
26 | 1,602 | 1,702 | 1,800 | 1,942 | 2,170 | 2,386 | 2,589 | 2,781 | 2,959 | 3,125 | 3,280 |
27 | 1,671 | 1,776 | 1,878 | 2,028 | 2,269 | 2,497 | 2,713 | 2,916 | 3,107 | 3,286 | 3,453 |
28 | 1,740 | 1,850 | 1,957 | 2,115 | 2,368 | 2,608 | 2,836 | 3,052 | 3,255 | 3,446 | 3,625 |
30 | 1,878 | 1,998 | 2,115 | 2,287 | 2,565 | 2,830 | 3,083 | 3,323 | 3,551 | 3,767 | 3,971 |
32 | 2,016 | 2,146 | 2,273 | 2,460 | 2,762 | 3,052 | 3,329 | 3,594 | 3,847 | 4,087 | 4,316 |
34 | 2,154 | 2,294 | 2,430 | 2,633 | 2,959 | 3,274 | 3,576 | 3,866 | 4,143 | 4,408 | 4,661 |
35 | 2,223 | 2,367 | 2,510 | 2,719 | 3,058 | 3,385 | 3,699 | 4,001 | 4,291 | 4,568 | 4,834 |
36 | 2,293 | 2,441 | 2,588 | 2,805 | 3,157 | 3,496 | 3,822 | 4,137 | 4,439 | 4,728 | 5,006 |
38 | 2,431 | 2,589 | 2,746 | 2,978 | 3,354 | 3,718 | 4,069 | 4,408 | 4,735 | 5,049 | 5,352 |
40 | 2,569 | 2,737 | 2,904 | 3,150 | 3,551 | 3,940 | 4,316 | 4,680 | 5,031 | 5,369 | 5,697 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Особотолстостенные | ||||||||||||||
5 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
6 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
9 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
10 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
11 | – | – | – | – | – | – | – | – | – | – | – | – | – | |
12 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
13 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
14 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
15 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
16 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
17 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
18 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
19 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
20 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
21 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
22 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
23 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
24 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
25 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
26 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
27 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
28 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
30 | 4,162 | 4,340 | – | – | – | – | – | – | – | – | – | – | – | – |
32 | 4,531 | 4,735 | – | – | – | – | – | – | – | – | – | – | – | – |
34 | 4,901 | 5,129 | – | – | – | – | – | – | – | – | – | – | – | – |
35 | 5,086 | 5,327 | – | – | – | – | – | – | – | – | – | – | – | – |
36 | 5,271 | 5,524 | – | – | – | – | – | – | – | – | – | – | – | – |
38 | 5,641 | 5,919 | 6,184 | 6,437 | – | – | – | – | – | – | – | – | – | – |
40 | 6,011 | 6,313 | 6,603 | 6,881 | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | |
Особотонкостенные | Тонкостенные | |||||||||||||
42 | – | – | – | – | – | 1,011 | 1,207 | 1,402 | 1,498 | 1,594 | 1,785 | 1,973 | 2,159 | 2,435 |
45 | – | – | – | – | – | 1,085 | 1,296 | 1,505 | 1,609 | 1,712 | 1,918 | 2,121 | 2,322 | 2,620 |
48 | – | – | – | – | – | 1,159 | 1,385 | 1,609 | 1,720 | 1,831 | 2,051 | 2,269 | 2,435 | 2,805 |
50 | – | – | – | – | – | 1,208 | 1,444 | 1,678 | 1,794 | 1,910 | 2,140 | 2,368 | 2,594 | 2,929 |
51 | – | – | – | – | – | 1,233 | 1,474 | 1,712 | 1,831 | 1,949 | 2,184 | 2,417 | 2,648 | 2,990 |
53 | – | – | – | – | – | 1,282 | 1,533 | 1,782 | 1,905 | 2,028 | 2,273 | 2,515 | 2,756 | 3,114 |
54 | – | – | – | – | – | 1,307 | 1,563 | 1,816 | 1,942 | 2,068 | 2,317 | 2,565 | 2,810 | 3,175 |
56 | – | – | – | – | – | 1,356 | 1,622 | 1,885 | 2,016 | 2,147 | 2,406 | 2,663 | 2,919 | 3,298 |
57 | – | – | – | – | – | 1,381 | 1,651 | 1,920 | 2,053 | 2,186 | 2,450 | 2,713 | 2,973 | 3,360 |
60 | – | – | – | – | – | 1,455 | 1,740 | 2,023 | 2,164 | 2,304 | 2,584 | 2,861 | 3,136 | 3,545 |
63 | – | – | – | – | – | 1,529 | 1,829 | 2,127 | 2,275 | 2,423 | 2,717 | 3,009 | 3,499 | 3,730 |
65 | – | – | – | – | – | 1,578 | 1,888 | 2,196 | 2,349 | 2,502 | 2,806 | 3,107 | 3,407 | 3,853 |
68 | – | – | – | – | – | 1,652 | 1,977 | 2,299 | 2,460 | 2,620 | 2,939 | 3,255 | 3,570 | 4,038 |
70 | – | – | – | – | – | 1,702 | 2,036 | 2,368 | 2,534 | 2,699 | 3,027 | 3,354 | 3,673 | 4,162 |
73 | – | – | – | – | – | 1,776 | 2,125 | 2,472 | 2,645 | 2,817 | 3,161 | 3,502 | 3,841 | 4,347 |
75 | – | – | – | – | – | 1,825 | 2,184 | 2,541 | 2,719 | 2,896 | 3,249 | 3,601 | 3,930 | 4,470 |
76 | – | – | – | – | – | 1,850 | 2,214 | 2,576 | 2,756 | 2,936 | 3,294 | 3,650 | 4,004 | 4,532 |
80 | – | – | – | – | – | 2,331 | 2,714 | 2,904 | 3,094 | 3,471 | 3,847 | 4,221 | 4,778 | |
83 | – | – | – | – | – | – | 2,420 | 2,817 | 3,015 | 3,212 | 3,605 | 3,995 | 4,383 | 4,963 |
85 | – | – | – | – | – | – | 2,480 | 2,886 | 3,089 | 3,291 | 3,693 | 4,094 | 4,492 | 5,086 |
89 | – | – | – | – | – | – | 2,598 | 3,024 | 3,237 | 3,449 | 3,871 | 4,291 | 4,709 | 5,333 |
90 | – | – | – | – | – | – | 2,628 | 3,059 | 3,274 | 3,488 | 3,915 | 4,340 | 4,763 | 5,395 |
95 | – | – | – | – | – | – | 2,776 | 3,232 | 3,459 | 3,685 | 4,137 | 4,587 | 5,034 | 5,703 |
100 | – | – | – | – | – | – | – | – | 3,644 | 3,883 | 4,359 | 4,834 | 5,306 | 6,011 |
102 | – | – | – | – | – | – | – | – | 3,718 | 3,962 | 4,448 | 4,933 | 5,414 | 6,135 |
108 | – | – | – | – | – | – | – | – | 3,940 | 4,198 | 4,714 | 5,228 | 5,740 | 6,504 |
110 | – | – | – | – | – | – | – | – | 4,014 | 4,277 | 4,803 | 5,327 | 5,849 | 6,628 |
120 | – | – | – | – | – | – | – | – | 4,384 | 4,672 | 5,247 | 5,820 | 6,391 | 7,244 |
130 | – | – | – | – | – | – | – | – | 4,754 | 5,066 | 5,691 | 6,313 | 6,934 | 7,861 |
140 | – | – | – | – | – | – | – | – | – | 5,461 | 5,135 | 6,807 | 7,476 | 8,477 |
150 | – | – | – | – | – | – | – | – | – | – | 6,579 | 7,300 | 8,019 | 9,094 |
160 | – | – | – | – | – | – | – | – | – | – | – | 7,793 | 8,561 | 9,710 |
170 | – | – | – | – | – | – | – | – | – | – | – | 8,286 | 9,104 | 10,327 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||
2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | ||
Тонкостенные | Толстостенные | |||||||||||
42 | 2,707 | 2,885 | 3,062 | 3,323 | 3,749 | 4,162 | 4,562 | 4,951 | 5,327 | 5,690 | 6,042 | |
45 | 2,914 | 3,107 | 3,299 | 3,582 | 4,044 | 4,495 | 4,932 | 5,358 | 5,771 | 6,171 | 6,560 | |
48 | 3,121 | 3,329 | 3,535 | 3,841 | 4,340 | 4,827 | 5,302 | 5,765 | 6,215 | 6,652 | 7,078 | |
50 | 3,259 | 3,477 | 3,693 | 4,014 | 4,538 | 5,049 | 5,549 | 6,036 | 6,511 | 6,972 | 7,423 | |
51 | 3,328 | 3,551 | 3,772 | 4,100 | 4,636 | 5,160 | 5,672 | 6,172 | 6,659 | 7,132 | 7,596 | |
53 | 3,466 | 3,699 | 3,930 | 4,273 | 4,834 | 5,382 | 5,919 | 6,443 | 6,955 | 7,453 | 7,941 | |
54 | 3,535 | 3,773 | 4,009 | 4,359 | 4,932 | 5,493 | 6,042 | 6,578 | 7,103 | 7,613 | 8,114 | |
56 | 3,674 | 3,921 | 4,167 | 4,532 | 5,130 | 5,715 | 6,289 | 6,850 | 7,398 | 7,934 | 8,459 | |
57 | 3,743 | 3,995 | 4,246 | 4,618 | 5,228 | 5,826 | 6,412 | 6,985 | 7,546 | 8,095 | 8,632 | |
60 | 3,950 | 4,217 | 4,482 | 4,877 | 5,524 | 6,159 | 6,782 | 7,392 | 7,990 | 8,575 | 9,149 | |
63 | 4,157 | 4,439 | 4,719 | 5,136 | 5,820 | 6,492 | 7,152 | 7,799 | 8,434 | 9,056 | 9,667 | |
65 | 4,295 | 4,587 | 4,877 | 5,308 | 6,017 | 6,714 | 7,398 | 8,070 | 8,730 | 9,377 | 10,013 | |
68 | 4,502 | 4,809 | 5,113 | 5,567 | 6,313 | 7,047 | 7,768 | 8,477 | 9,174 | 9,857 | 10,530 | |
70 | 4,640 | 4,957 | 5,271 | 5,740 | 6,511 | 7,269 | 8,015 | 8,749 | 9,470 | 10,178 | 10,876 | |
73 | 4,847 | 5,179 | 5,508 | 5,999 | 6,807 | 7,602 | 8,385 | 9,156 | 9,914 | 10,659 | 11,394 | |
75 | 4,986 | 5,327 | 5,666 | 6,172 | 7,004 | 7,824 | 8,631 | 9,427 | 10,210 | 10,980 | 11,739 | |
76 | 5,055 | 5,401 | 5,745 | 6,258 | 7,103 | 7,935 | 8,755 | 9,562 | 10,358 | 11,140 | 11,911 | |
80 | 5,331 | 5,697 | 6,060 | 6,603 | 7,497 | 8,379 | 9,248 | 10,105 | 10,950 | 11,781 | 12,602 | |
83 | 5,538 | 5,919 | 6,298 | 6,862 | 7,793 | 8,712 | 9,618 | 10,512 | 11,394 | 12,263 | 13,120 | |
85 | 5,676 | 6,067 | 6,455 | 7,035 | 7,990 | 8,934 | 9,865 | 10,783 | 11,690 | 12,584 | 13,465 | |
89 | 5,952 | 6,363 | 6,771 | 7,380 | 8,385 | 9,378 | 10,358 | 11,326 | 12,281 | 13,225 | 14,156 | |
90 | 6,021 | 6,437 | 6,850 | 7,466 | 8,484 | 9,489 | 10,481 | 11,461 | 12,429 | 13,385 | 14,328 | |
95 | 6,367 | 6,867 | 7,244 | 7,898 | 8,977 | 10,043 | 11,098 | 12,140 | 13,169 | 14,187 | 15,191 | |
100 | 6,712 | 7,176 | 7,639 | 8,329 | 9,470 | 10,598 | 11,714 | 12,818 | 13,909 | 14,988 | 16,055 | |
102 | 6,850 | 7,324 | 7,797 | 8,502 | 9,667 | 10,820 | 11,961 | 13,089 | 14,205 | 15,308 | 16,400 | |
108 | 7,264 | 7,768 | 8,270 | 9,020 | 10,259 | 11,486 | 12,701 | 13,903 | 15,093 | 16,269 | 17,436 | |
110 | 7,402 | 7,916 | 9,428 | 9,193 | 10,456 | 11,708 | 12,947 | 14,174 | 15,389 | 16,590 | 17,781 | |
120 | Особотонкостенные | 8,093 | 8,656 | 9,217 | 10,056 | 11,443 | 12,818 | 14,180 | 15,531 | 16,868 | 18,193 | 19,507 |
130 | 8,783 | 9,396 | 10,007 | 10,919 | 12,429 | 13,928 | 15,413 | 16,887 | 18,348 | 19,796 | 21,233 | |
140 | 9,474 | 10,136 | 10,796 | 11,782 | 13,416 | 15,037 | 16,646 | 18,243 | 19,828 | 21,400 | 22,960 | |
150 | 10,164 | 10,876 | 11,584 | 12,645 | 14,402 | 16,147 | 17,880 | 19,600 | 21,308 | 23,003 | 24,686 | |
160 | 10,855 | 11,616 | 12,374 | 13,508 | 15,389 | 17,257 | 19,113 | 20,956 | 22,787 | 24,606 | 26,412 | |
170 | 11,546 | 12,355 | 13,163 | 14,371 | 16,375 | 18,367 | 20,346 | 22,312 | 24,267 | 26,209 | 28,139 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
7,.5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Особотолстостенные | ||||||||||||||
42 | 6,381 | 6,708 | 7,023 | 7,324 | – | – | – | – | – | – | – | – | – | – |
45 | 6,956 | 7,300 | 7,651 | 7,990 | 8,317 | 8,632 | – | – | – | – | – | – | – | – |
48 | 7,491 | 7,892 | 8,280 | 8,656 | 9,020 | 9,371 | – | – | – | – | – | – | – | – |
50 | 7,861 | 8,286 | 8,699 | 9,110 | 9,489 | 9,865 | 10,580 | 11,246 | – | – | – | – | – | – |
51 | 8,046 | 8,484 | 8,909 | 9,322 | 9,723 | 10,111 | 10,851 | 11,542 | – | – | – | – | – | – |
53 | 8,416 | 8,878 | 9,328 | 9,766 | 10,191 | 10,604 | 11,394 | 12,133 | – | – | – | – | – | – |
54 | 8,601 | 9,075 | 9,538 | 9,988 | 10,426 | 10,851 | 11,665 | 12,429 | – | – | – | – | – | – |
56 | 8,971 | 9,470 | 9,957 | 10,432 | 10,894 | 11,345 | 12,207 | 13,021 | – | – | – | – | – | – |
57 | 9,156 | 9,667 | 10,167 | 10,654 | 11,128 | 11,591 | 12,479 | 13,317 | – | – | – | – | – | – |
60 | 9,710 | 10,259 | 10,796 | 11,320 | 11,831 | 12,331 | 13,293 | 14,205 | – | – | – | – | – | – |
63 | 10,265 | 10,851 | 11,424 | 11,985 | 12,534 | 13,070 | 14,106 | 15,093 | – | – | – | – | – | – |
65 | 10,635 | 11,246 | 11,844 | 12,429 | 13,003 | 13,564 | 14,649 | 15,685 | – | – | – | – | – | – |
68 | 11,190 | 11,838 | 12,473 | 13,095 | 13,706 | 14,304 | 15,463 | 16,573 | – | – | – | – | – | – |
70 | 11,560 | 12,232 | 12,892 | 13,539 | 14,174 | 14,797 | 16,005 | 17,164 | – | – | – | – | – | – |
73 | 12,115 | 12,824 | 13,521 | 14,205 | 14,877 | 15,537 | 16,819 | 18,052 | – | – | – | – | – | – |
75 | 12,485 | 13,219 | 13,940 | 14,649 | 15,345 | 16,030 | 17,362 | 18,644 | – | – | – | – | – | – |
76 | 12,670 | 13,416 | 14,150 | 14,871 | 15,580 | 16,276 | 17,633 | 18,940 | – | – | – | – | – | – |
80 | 13,410 | 14,205 | 14,988 | 15,759 | 16,517 | 17,263 | 18,718 | 20,124 | – | – | – | – | – | – |
83 | 13,965 | 14,797 | 15,617 | 16,425 | 17,220 | 18,003 | 19,532 | 21,012 | – | – | – | – | – | – |
85 | 14,334 | 15,191 | 16,036 | 16,868 | 17,688 | 18,496 | 20,074 | 21,603 | – | – | – | – | – | – |
89 | 15,074 | 15,981 | 16,875 | 17,756 | 18,626 | 19,483 | 21,160 | 22,787 | – | – | – | – | – | – |
90 | 15,259 | 16,178 | 17,084 | 17,978 | 18,860 | 19,729 | 21,431 | 23,083 | – | – | – | – | – | – |
95 | 16,184 | 17,164 | 18,132 | 19,088 | 20,031 | 20,962 | 22,787 | 24,563 | – | – | – | – | – | – |
100 | 17,109 | 18,151 | 19,180 | 20,198 | 21,203 | 22,192 | 24,144 | 26,043 | 29,692 | 33,145 | 36,400 | – | – | – |
102 | 17,479 | 18,545 | 19,600 | 20,642 | 21,671 | 22,689 | 24,686 | 26,634 | 30,383 | 33,934 | 37,288 | – | – | – |
108 | 18,589 | 19,729 | 20,857 | 21,973 | 23,077 | 24,168 | 26,314 | 28,410 | 32,455 | 36,302 | 39,952 | – | – | – |
110 | 18,959 | 20,124 | 21,277 | 22,417 | 23,546 | 24,662 | 26,856 | 29,002 | 33,145 | 37,091 | 40,839 | 44,391 | 47,745 | – |
120 | 20,808 | 22,097 | 23,373 | 24,637 | 25,888 | 27,128 | 29,569 | 31,961 | 36,598 | 41,037 | 45,278 | 49,323 | 53,170 | – |
130 | 22,658 | 24,070 | 25,469 | 26,856 | 28,231 | 29,504 | 32,282 | 34,921 | 40,050 | 44,983 | 49,718 | 54,255 | 58,596 | – |
140 | 24,507 | 26,043 | 27,565 | 29,076 | 30,574 | 32,060 | 34,995 | 37,880 | 43,503 | 48,928 | 54,157 | 59,188 | 64,021 | – |
150 | 26,357 | 28,016 | 29,662 | 31,295 | 32,917 | 34,526 | 37,707 | 40,839 | 46,955 | 52,874 | 58,596 | 64,120 | 69,447 | – |
160 | 28,207 | 29,988 | 31,758 | 33,515 | 35,260 | 36,992 | 40,420 | 43,799 | 50,408 | 56,820 | 63,035 | 69,052 | 74,872 | – |
170 | 30,056 | 31,961 | 33,854 | 35,733 | 37,603 | 39,458 | 43,133 | 46,758 | 53,861 | 60,766 | 67,174 | 73,984 | 80,298 | 86,414 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | |
Особотонкостенные | ||||||||||||||
180 | – | – | – | – | – | – | – | – | – | – | – | 8,779 | 9,647 | 10,944 |
190 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
210 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
220 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
240 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
250 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||
2,8 | 3,0 | 3,2 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | |
Особотонкостенные | Тонкостенные | ||||||||||
180 | 12,236 | 13,095 | 13,952 | 15,235 | 17,362 | 19,476 | 21,579 | 23,669 | 25,747 | 27,812 | 29,865 |
190 | 12,927 | 13,835 | 14,742 | 16,098 | 18,348 | 20,586 | 22,812 | 25,025 | 27,226 | 29,415 | 31,591 |
200 | – | 14,575 | 15,531 | 16,961 | 19,335 | 21,696 | 24,045 | 26,382 | 28,706 | 31,018 | 33,318 |
210 | – | 15,315 | 16,320 | 17,824 | 20,321 | 22,806 | 25,278 | 27,738 | 30,186 | 32,621 | 35,044 |
220 | – | 16,055 | 17,109 | 18,687 | 21,308 | 23,915 | 26,511 | 29,094 | 31,665 | 34,224 | 36,770 |
240 | – | – | – | – | – | 26,135 | 28,977 | 31,807 | 34,625 | 37,430 | 40,223 |
250 | – | – | – | – | – | 27,244 | 30,210 | 33,164 | 36,104 | 39,033 | 41,949 |
Продолжение табл. 1
Наружный диаметр, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Тонкостенные | Толстостенные | |||||||||||||
180 | 31,906 | 33,934 | 35,950 | 37,954 | 39,945 | 41,925 | 45,846 | 49,718 | 57,313 | 64,712 | 74,913 | 78,917 | 85,723 | 92,333 |
190 | 33,755 | 35,907 | 38,046 | 40,174 | 42,288 | 44,391 | 48,558 | 52,677 | 60,766 | 68,658 | 76,352 | 83,849 | 91,149 | 98,251 |
200 | 35,605 | 37,880 | 40,143 | 42,393 | 44,631 | 46,857 | 51,271 | 55,636 | 64,218 | 72,603 | 80,791 | 88,781 | 96,574 | 104,170 |
210 | 37,455 | 39,853 | 42,239 | 44,613 | 46,974 | 49,323 | 53,984 | 58,596 | 67,671 | 76,549 | 85,230 | 93,714 | 102,000 | 110,089 |
220 | 39,304 | 41,826 | 44,335 | 46,832 | 49,317 | 51,789 | 56,697 | 61,555 | 71,124 | 80,495 | 89,669 | 98,646 | 107,425 | 116,008 |
240 | 43,003 | 45,772 | 48,528 | 51,271 | 54,002 | 56,721 | 62,122 | 67,474 | 78,029 | 88,387 | 98,547 | 108,511 | 118,276 | 127,845 |
250 | 44,853 | 47,744 | 50,624 | 53,491 | 56,345 | 59,188 | 64,835 | 70,433 | 81,481 | 92,333 | 102,986 | 113,443 | 123,702 | 133,764 |
Примечания:
1. Теоретическую массу 1 м длины трубы вычисляют в килограммах по формуле:
,
где М – масса, кг; D н – наружный диаметр, мм; s – толщина стенки, мм.
При определении теоретическом массы 1 м труб за исходную величину принимается плотность стали 7,85 г/см3.
2. По требованию потребителя допускается изготовление труб диаметром 4 мм с толщиной стенки от 0,2 до 1,2 мм, диаметрами 125 и 133 мм с толщиной стенки от 2,0 до 20 мм, а также размерами 29 ´ 5,5; 32 ´ 8,5; 33 ´ 1,5; 33 ´ 8,0; 39 ´ 3,0; 41 ´ 5,5; 43 ´ 8,0; 44 ´ 3,0; 46 ´ 3,0; 46 ´ 6,0; 55 ´ 9,0; 58 ´ 4,0 и 84 ´ 8,0 мм.
3. Трубы диаметром 100 мм и более с отношением D н / s более 50 и трубы с отношением D н / s менее 4 поставляются по согласованной с заказчиком технической документации.
Таблица 2
Размеры труб | Предельные отклонения |
Наружный диаметр, мм: | |
от 4 до 10 включ. | ±0,15 мм |
св. 10 » 30 » | ±0,30 мм |
» 30 » 50 » | ±0,40 мм |
» 50 | ±0,8% |
Толщина стенки, мм: | |
до 1 | ±0,12 мм |
св. 1 до 5 включ. | ±10% |
» 1 » 2,5 при диаметре 110 мм и более | ±12% |
св. 5 | ±8% |
4, 5. (Измененная редакция, Изм. № 2).
6. Трубы должны изготовляться по наружному диаметру и по толщине стенки. По требованию потребителя трубы должны изготовляться по внутреннему диаметру и толщине стенки, а также по наружному и внутреннему диаметру и разностенности.
Предельные отклонения по внутреннему диаметру труб не должны превышать соответствующих предельных отклонений по наружному диаметру.
Для труб с внутренним диаметром 10 мм и менее предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.
7. Овальность и разностенность труб не должны выводить их размеры за предельные отклонения соответственно по наружному диаметру и толщине стенки.
8. Кривизна любого участка трубы на 1 м длины не должна превышать:
3 мм – для труб диаметром от 4 до 8 мм;
2 мм – для труб диаметром от 8 до 10 мм;
1,5 мм – для труб диаметром свыше 10 мм.
По требованию потребителя кривизна труб диаметром 20-90 мм не должна превышать 1 мм на 1 м длины.
Примечание . Для труб с отношением наружного диаметра D н к толщине стенки s , равным 50 и более, изготовляемых без термической обработки, нормы кривизны устанавливаются соглашением изготовителя с потребителем.
(Измененная редакция, Изм. № 2).
9 . Материал труб и технические требования к ним – по ГОСТ 8733.
Примеры условных обозначений
Труба с наружным диаметром 70 мм, толщиной стенки 2,0 мм, длиной, кратной 1250 мм, из стали марки 20, с поставкой по химическому составу (по группе Б) ГОСТ 8733:
То же, длиной 6000 мм (мерная длина), из стали марки 20, с поставкой по механическим свойствам и химическому составу (по группе В) ГОСТ 8733:
То же, с комбинированными предельными отклонениями (по диаметру повышенной точности по ГОСТ 9567, по толщине стенки обычной точности):
То же, немерной длины, с поставкой без нормирования механических свойств и химического состава, но с указанием значения гидравлического давления (по группе Д) ГОСТ 8733:
То же, из стали марки 10, с поставкой по механическим свойствам, контролируемым на термически обработанных образцах, и по химическому составу (по группе Г) ГОСТ 8733:
Труба с внутренним диаметром 70 мм и толщиной стенки 2,5 мм немерной длины, из стали марки 40Х, поставкой по группе В по ГОСТ 8733:
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.10.75 № 2604
2. ВЗАМЕН ГОСТ 8734-58
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 8733-74 | 9 |
ГОСТ 9567-75 | 5, 9 |
4. Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 11.11.91 № 1714
5. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в августе 1978 г., ноябре 1981 г., марте 1988 г. (ИУС 9-78, 2-82, 6-88)
ГОСТ 8734-75 – Трубы стальные бесшовные холоднодеформированные.

ГОСТ 8734-75
Группа В62
МКС 23.040.10
ОКП 13 4400, 13 5100
Дата введения 1977-01-01
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.10.75 N 2604
2. ВЗАМЕН ГОСТ 8734-58
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 8733-74 | 9 |
ГОСТ 9567-75 | 5, 9 |
4. Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 11.11.91 N 1714
5. ИЗДАНИЕ (июль 2007 г.) с Изменениями N 1, 2, 3, утвержденными в августе 1978 г., ноябре 1981 г., марте 1988 г. (ИУС 9-78, 2-82, 6-88)
1a. Настоящий стандарт полностью соответствует СТ СЭВ 1483-78.
(Введен дополнительно, Изм. N 2).
1. Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в табл.1.
(Измененная редакция, Изм. N 1).
Таблица 1
Продолжение табл.1
Продолжение табл.1
Наружный диаметр, | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||||||
мм | 7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Особотолстостенные | |||||||||||||||
5 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
6 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
9 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
10 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
11 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
12 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
13 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
14 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
15 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
16 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
17 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
18 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
19 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
20 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
21 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
22 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
23 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
24 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
25 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
26 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
27 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
28 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
30 | 4,162 | 4,340 | – | – | – | – | – | – | – | – | – | – | – | – | |
32 | 4,531 | 4,735 | – | – | – | – | – | – | – | – | – | – | – | – | |
34 | 4,901 | 5,129 | – | – | – | – | – | – | – | – | – | – | – | – | |
35 | 5,086 | 5,327 | – | – | – | – | – | – | – | – | – | – | – | – | |
36 | 5,271 | 5,524 | – | – | – | – | – | – | – | – | – | – | – | – | |
38 | 5,641 | 5,919 | 6,184 | 6,437 | – | – | – | – | – | – | – | – | – | – | |
40 | 6,011 | 6,313 | 6,603 | 6,881 | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Продолжение табл.1
Продолжение табл.1
Продолжение табл.1
Наружный диаметр, | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
мм | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 |
Особотонкостенные | ||||||||||||||
180 | – | – | – | – | – | – | – | – | – | – | – | 8,779 | 9,647 | 10,944 |
190 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
210 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
220 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
240 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
250 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Продолжение табл.1
Примечания:
1. Теоретическую массу 1 м длины трубы вычисляют в килограммах по формуле:
,
где – масса, кг; – наружный диаметр, мм; – толщина стенки, мм.
При определении теоретической массы 1 м труб за исходную величину принимается плотность стали 7,85 г/см.
2. По требованию потребителя допускается изготовление труб диаметром 4 мм с толщиной стенки от 0,2 до 1,2 мм, диаметрами 125 и 133 мм с толщиной стенки от 2,0 до 20 мм, а также размерами 29х5,5; 32х8,5; 33х1,5; 33х8,0; 39х3,0; 41х5,5; 43х8,0; 44х3,0; 46х3,0; 46х6,0; 55х9,0; 58х4,0 и 84х8,0 мм.
3. Трубы диаметром 100 мм и более с отношением более 50 и трубы с отношением менее 4 поставляются по согласованной с заказчиком технической документации.
2. В зависимости от отношения наружного диаметра () к толщине стенки () трубы подразделяются на:
особотонкостенные при более 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее;
тонкостенные при от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм;
толстостенные при от 6 до 12,5;
особотолстостенные при менее 6.
3. По длине трубы должны изготовляться:
немерной длины от 1,5 до 11,5 м;
мерной длины от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют мерной длиной от 4 до 9 м с предельными отклонениями по длине +10 мм;
длины, кратной мерной, от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе) и с предельными отклонениями на общую длину не более оговоренных для труб мерной длины.
(Измененная редакция, Изм. N 3).
4. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2.
Таблица 2
Размеры труб | Предельные отклонения | ||||
Наружный диаметр, мм: | |||||
от | 4 | до | 10 | включ. | ±0,15 мм |
св. | 10 | ” | 30 | “ | ±0,30 мм |
“ | 30 | ” | 50 | “ | ±0,40 мм |
“ | 50 | ±0,8 % | |||
Толщина стенки, мм: | |||||
до | 1 | ±0,12 мм | |||
св. | 1 | до | 5 | включ. | ±10% |
” | 1 | ” | 2,5 | при диаметре 110 мм и более | ±12% |
св. | 5 | ±8% |
5. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например по наружному диаметру – повышенной точности по ГОСТ 9567, а по толщине стенки – обычной точности, либо с односторонним допуском на размеры. Значение одностороннего допуска не должно превышать суммы двухсторонних предельных отклонений, приведенных в табл.2. При этом значение теоретической массы 1 м труб вычисляется по среднему арифметическому значению суммы плюсового и минусового предельных отклонений, приведенных в табл. 2.
6. Трубы должны изготовляться по наружному диаметру и по толщине стенки. По требованию потребителя трубы должны изготовляться по внутреннему диаметру и толщине стенки, а также по наружному и внутреннему диаметру и разностенности.
Предельные отклонения по внутреннему диаметру труб не должны превышать соответствующих предельных отклонений по наружному диаметру.
Для труб с внутренним диаметром 10 мм и менее предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.
7. Овальность и разностенность труб не должны выводить их размеры за предельные отклонения соответственно по наружному диаметру и толщине стенки.
8. Кривизна любого участка трубы на 1 м длины не должна превышать:
3 мм – для труб диаметром от 4 до 8 мм;
2 мм – для труб диаметром от 8 до 10 мм;
1,5 мм – для труб диаметром свыше 10 мм.
По требованию потребителя кривизна труб диаметром 20-90 мм не должна превышать 1 мм на 1 м длины.
Примечание. Для труб с отношением наружного диаметра к толщине стенки , равным 50 и более, изготовляемых без термической обработки, нормы кривизны устанавливаются соглашением изготовителя с потребителем.
(Измененная редакция, Изм. N 2).
9. Материал труб и технические требования к ним – по ГОСТ 8733.
Примеры условных обозначений
Труба с наружным диаметром 70 мм, толщиной стенки 2,0 мм, длиной, кратной 1250 мм, из стали марки 20, с поставкой по химическому составу (по группе Б) ГОСТ 8733:
То же, длиной 6000 мм (мерная длина), из стали марки 20, с поставкой по механическим свойствам и химическому составу (по группе В) ГОСТ 8733:
То же, с комбинированными предельными отклонениями (по диаметру повышенной точности по ГОСТ 9567, по толщине стенки обычной точности):
То же, немерной длины, с поставкой без нормирования механических свойств и химического состава, но с указанием значения гидравлического давления (по группе Д) ГОСТ 8733:
То же, из стали марки 10, с поставкой по механическим свойствам, контролируемым на термически обработанных образцах, и по химическому составу (по группе Г) ГОСТ 8733:
Труба с внутренним диаметром 70 мм и толщиной стенки 2,5 мм немерной длины, из стали марки 40Х, поставкой по группе В по ГОСТ 8733:
: Металлургия: образование, работа, бизнес :: MarkMet.

ГОСТ 8734-75
Группа В62
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ХОЛОДНОДЕФОРМИРОВАННЫЕ
Сортамент
Seamless steel tubes cold deformed.
Range
МКС 23.040.10
ОКП 13 4400, 13 5100
Дата введения 1977-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.10.75 N 2604
2. ВЗАМЕН ГОСТ 8734-58
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 8733-74 | 9 |
ГОСТ 9567-75 | 5; 9 |
4. Ограничение срока действия снято Постановлением Госстандарта СССР от 11.11.91 N 1714
5. ИЗДАНИЕ с Изменениями N 1, 2, 3, утвержденными в августе 1978 г., ноябре 1981 г., марте 1988 г. (ИУС 9-78, 2-82, 6-88)
1a. Настоящий стандарт полностью соответствует СТ СЭВ 1483-78.
(Введен дополнительно, Изм. N 2).
1. Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в табл.1.
Таблица 1
Продолжение табл.1
Продолжение табл.1
Наружный диаметр, | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||||||
мм | 7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Особотолстостенные | |||||||||||||||
5 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
6 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
9 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
10 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
11 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
12 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
13 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
14 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
15 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
16 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
17 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
18 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
19 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
20 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
21 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
22 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
23 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
24 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
25 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
26 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
27 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
28 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
30 | 4,162 | 4,340 | – | – | – | – | – | – | – | – | – | – | – | – | |
32 | 4,531 | 4,735 | – | – | – | – | – | – | – | – | – | – | – | – | |
34 | 4,901 | 5,129 | – | – | – | – | – | – | – | – | – | – | – | – | |
35 | 5,086 | 5,327 | – | – | – | – | – | – | – | – | – | – | – | – | |
36 | 5,271 | 5,524 | – | – | – | – | – | – | – | – | – | – | – | – | |
38 | 5,641 | 5,919 | 6,184 | 6,437 | – | – | – | – | – | – | – | – | – | – | |
40 | 6,011 | 6,313 | 6,603 | 6,881 | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Продолжение табл.1
Продолжение табл.1
Продолжение табл.1
Наружный диаметр, | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||||||
мм | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | |
Особотонкостенные | |||||||||||||||
180 | – | – | – | – | – | – | – | – | – | – | – | 8,779 | 9,647 | 10,944 | |
190 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
210 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
220 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
240 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
250 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Продолжение табл.1
Примечания:
1. Теоретическую массу 1 м длины трубы вычисляют в килограммах по формуле:
где – наружный диаметр, мм; – толщина стенки, мм.
При определении теоретической массы 1 м труб за исходную величину принимается плотность стали 7,85 г/см.
2. По требованию потребителя допускается изготовление труб диаметром 4 мм с толщиной стенки от 0,2 до 1,2 мм, диаметрами 125 и 133 мм с толщиной стенки от 2,0 до 20 мм, а также размерами 29х5,5; 32х8,5; 33х1,5; 33х8,0; 39х3,0; 41х5,5; 43х8,0; 44х3,0; 46х3,0; 46х6,0; 55х9,0; 58х4,0 и 84х8,0 мм.
3. Трубы диаметром 100 мм и более с отношением более 50 и трубы с отношением менее 4 поставляются по согласованной с заказчиком технической документации.
(Измененная редакция, Изм. N 1).
2. В зависимости от отношения наружного диаметра () к толщине стенки () трубы подразделяются на:
особотонкостенные при более 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее;
тонкостенные при от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм;
толстостенные при от 6 до 12,5;
особотолстостенные при менее 6.
3. По длине трубы должны изготовляться:
немерной длины от 1,5 до 11,5 м;
мерной длины от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют мерной длиной от 4 до 9 м с предельными отклонениями по длине +10 мм;
длины, кратной мерной, от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе) и с предельными отклонениями на общую длину не более оговоренных для труб мерной длины.
(Измененная редакция, Изм. N 3).
4. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2.
5. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например по наружному диаметру – повышенной точности по ГОСТ 9567, а по толщине стенки – обычной точности, либо с односторонним допуском на размеры. Значение одностороннего допуска не должно превышать суммы двухсторонних предельных отклонений, приведенных в табл.2. При этом значение теоретической массы 1 м труб вычисляется по среднему арифметическому значению суммы плюсового и минусового предельных отклонений, приведенных в табл.2.
Таблица 2
Размеры труб | Предельные отклонения |
Наружный диаметр, мм: | |
от 4 до 10 включ. | ±0,15 мм |
св.10 ” 30 “ | ±0,30 мм |
” 30 ” 50 “ | ±0,40 мм |
” 50 | ±0,8 % |
Толщина стенки, мм: | |
до 1 | ±0,12 мм |
св.1 до 5 включ. | ±10% |
” 1 ” 2,5 при диаметре 110 мм и более | ±12% |
св.5 | ±8% |
4, 5. (Измененная редакция, Изм. N 2).
6. Трубы должны изготовляться по наружному диаметру и по толщине стенки. По требованию потребителя трубы должны изготовляться по внутреннему диаметру и толщине стенки, а также по наружному и внутреннему диаметру и разностенности.
Предельные отклонения по внутреннему диаметру труб не должны превышать соответствующих предельных отклонений по наружному диаметру.
Для труб с внутренним диаметром 10 мм и менее предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.
7. Овальность и разностенность труб не должны выводить их размеры за предельные отклонения соответственно по наружному диаметру и толщине стенки.
8. Кривизна любого участка трубы на 1 м длины не должна превышать:
3 мм – для труб диаметром от 4 до 8 мм;
2 мм – для труб диаметром от 8 до 10 мм;
1,5 мм – для труб диаметром свыше 10 мм.
По требованию потребителя кривизна труб диаметром 20-90 мм не должна превышать 1 мм на 1 м длины.
Примечание. Для труб с отношением наружного диаметра к толщине стенки , равным 50 и более, изготовляемых без термической обработки, нормы кривизны устанавливаются соглашением изготовителя с потребителем.
(Измененная редакция, Изм. N 2).
9. Материал труб и технические требования к ним – по ГОСТ 8733.
Примеры условных обозначений
Труба с наружным диаметром 70 мм, толщиной стенки 2,0 мм, длиной, кратной 1250 мм, из стали марки 20, с поставкой по химическому составу (по группе Б) ГОСТ 8733:
То же, длиной 6000 мм (мерная длина), из стали марки 20, с поставкой по механическим свойствам и химическому составу (по группе В) ГОСТ 8733:
То же, с комбинированными предельными отклонениями (по диаметру повышенной точности по ГОСТ 9567, по толщине стенки обычной точности):
То же, немерной длины, с поставкой без нормирования механических свойств и химического состава, но с указанием значения гидравлического давления (по группе Д) ГОСТ 8733:
То же, из стали марки 10, с поставкой по механическим свойствам, контролируемым на термически обработанных образцах, и по химическому составу (по группе Г) ГОСТ 8733:
Труба с внутренним диаметром 70 мм и толщиной стенки 2,5 мм немерной длины, из стали марки 40Х, поставкой по группе В по ГОСТ 8733:
Текст документа сверен по:
официальное издание
Трубы металлические и соединительные части к ним.
Часть 1. Трубы бесшовные гладкие: Сб. ГОСТов –
М.: ИПК Издательство стандартов, 2004
ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент (с Изменениями N 1, 2, 3)
ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент (с Изменениями N 1, 2, 3)
ГОСТ 8734-75
Группа В62
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ХОЛОДНОДЕФОРМИРОВАННЫЕ
Сортамент
Seamless steel tubes cold deformed. Range
МКС 23.040.10
ОКП 13 4400, 13 5100
Дата введения 1977-01-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.10.75 N 2604
2. ВЗАМЕН ГОСТ 8734-58
3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
4. Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 11.11.91 N 1714
5. ИЗДАНИЕ (июль 2007 г.) с Изменениями N 1, 2, 3, утвержденными в августе 1978 г., ноябре 1981 г., марте 1988 г. (ИУС 9-78, 2-82, 6-88)
1a. Настоящий стандарт полностью соответствует СТ СЭВ 1483-78.
(Введен дополнительно, Изм. N 2).
1. Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в табл.1.
(Измененная редакция, Изм. N 1).
Таблица 1
Продолжение табл.1
Продолжение табл.1
Наружный диаметр, | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||||||
мм | 7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10 | 11 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
Особотолстостенные | |||||||||||||||
5 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
6 | – | – | – | – | – | – | – | – | – | – | – | – | – |
| |
7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
8 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
9 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
10 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
11 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
12 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
13 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
14 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
15 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
16 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
17 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
18 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
19 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
20 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
21 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
22 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
23 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
24 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
25 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
26 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
27 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
28 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
30 | 4,162 | 4,340 | – | – | – | – | – | – | – | – | – | – | – | – | |
32 | 4,531 | 4,735 | – | – | – | – | – | – | – | – | – | – | – | – | |
34 | 4,901 | 5,129 | – | – | – | – | – | – | – | – | – | – | – | – | |
35 | 5,086 | 5,327 | – | – | – | – | – | – | – | – | – | – | – | – | |
36 | 5,271 | 5,524 | – | – | – | – | – | – | – | – | – | – | – | – | |
38 | 5,641 | 5,919 | 6,184 | 6,437 | – | – | – | – | – | – | – | – | – | – | |
40 | 6,011 | 6,313 | 6,603 | 6,881 | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Продолжение табл.1
Продолжение табл.1
Продолжение табл.1
Наружный диаметр, | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | |||||||||||||
мм | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 |
Особотонкостенные | ||||||||||||||
180 | – | – | – | – | – | – | – | – | – | – | – | 8,779 | 9,647 | 10,944 |
190 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
210 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
220 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
240 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
250 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
Продолжение табл. 1
Продолжение табл.1
Примечания:
1. Теоретическую массу 1 м длины трубы вычисляют в килограммах по формуле:
,
где – масса, кг; – наружный диаметр, мм; – толщина стенки, мм.
При определении теоретической массы 1 м труб за исходную величину принимается плотность стали 7,85 г/см.
2. По требованию потребителя допускается изготовление труб диаметром 4 мм с толщиной стенки от 0,2 до 1,2 мм, диаметрами 125 и 133 мм с толщиной стенки от 2,0 до 20 мм, а также размерами 29х5,5; 32х8,5; 33х1,5; 33х8,0; 39х3,0; 41х5,5; 43х8,0; 44х3,0; 46х3,0; 46х6,0; 55х9,0; 58х4,0 и 84х8,0 мм.
3. Трубы диаметром 100 мм и более с отношением более 50 и трубы с отношением менее 4 поставляются по согласованной с заказчиком технической документации.
2. В зависимости от отношения наружного диаметра () к толщине стенки () трубы подразделяются на:
особотонкостенные при более 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее;
тонкостенные при от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм;
толстостенные при от 6 до 12,5;
особотолстостенные при менее 6.
3. По длине трубы должны изготовляться:
немерной длины от 1,5 до 11,5 м;
мерной длины от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют мерной длиной от 4 до 9 м с предельными отклонениями по длине +10 мм;
длины, кратной мерной, от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе) и с предельными отклонениями на общую длину не более оговоренных для труб мерной длины.
(Измененная редакция, Изм. N 3).
4. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2.
Таблица 2
Размеры труб | Предельные отклонения | ||||
Наружный диаметр, мм: | |||||
от | 4 | до | 10 | включ. | ±0,15 мм |
св. | 10 | ” | 30 | “ | ±0,30 мм |
“ | 30 | ” | 50 | “ | ±0,40 мм |
“ | 50 | ±0,8% | |||
Толщина стенки, мм: | |||||
до | 1 | ±0,12 мм | |||
св. | 1 | до | 5 | включ. | ±10% |
” | 1 | ” | 2,5 | при диаметре 110 мм и более | ±12% |
св. | 5 | ±8% |
5. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например по наружному диаметру – повышенной точности по ГОСТ 9567, а по толщине стенки – обычной точности, либо с односторонним допуском на размеры. Значение величины одностороннего допуска не должно превышать суммы двухсторонних предельных отклонений, приведенных в табл.2. При этом значение теоретической массы 1 м труб вычисляется по среднему арифметическому значению суммы плюсового и минусового предельных отклонений, приведенных в табл.2.
6. Трубы должны изготовляться по наружному диаметру и по толщине стенки. По требованию потребителя трубы должны изготовляться по внутреннему диаметру и толщине стенки, а также по наружному и внутреннему диаметру и разностенности.
Предельные отклонения по внутреннему диаметру труб не должны превышать соответствующих предельных отклонений по наружному диаметру.
Для труб с внутренним диаметром 10 мм и менее предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.
7. Овальность и разностенность труб не должны выводить их размеры за предельные отклонения соответственно по наружному диаметру и толщине стенки.
8. Кривизна любого участка трубы на 1 м длины не должна превышать:
3 мм – для труб диаметром от 4 до 8 мм;
2 мм – для труб диаметром от 8 до 10 мм;
1,5 мм – для труб диаметром свыше 10 мм.
По требованию потребителя кривизна труб диаметром 20-90 мм не должна превышать 1 мм на 1 м длины.
Примечание. Для труб с отношением наружного диаметра к толщине стенки , равным 50 и более, изготовляемых без термической обработки, нормы кривизны устанавливаются соглашением изготовителя с потребителем.
(Измененная редакция, Изм. N 2).
9. Материал труб и технические требования к ним – по ГОСТ 8733.
Примеры условных обозначений*
_______________
* Примеры условных обозначений приводятся в соответствии с оригиналом. – Примечание изготовителя базы данных.
Труба с наружным диаметром 70 мм, толщиной стенки 2,0 мм, длиной, кратной 1250 мм, из стали марки 20, с поставкой по химическому составу (по группе Б) ГОСТ 8733:
То же, длиной 6000 мм (мерная длина), из стали марки 20, с поставкой по механическим свойст-
вам и химическому составу (по группе В) ГОСТ 8733:
То же, с комбинированными предельными отклонениями ( по диаметру повышенной точности по
ГОСТ 9567, по толщине стенки обычной точности):
То же, немерной длины, с поставкой без нормирования механических свойств и химического
состава, но с указанием значения гидравлического давления (по группе Д) ГОСТ 8733:
То же, из стали марки 10, с поставкой по механическим свойствам, контролируемым на термичес-
ки обработанных образцах, и по химическому составу (по группе Г) ГОСТ 8733:
Труба с внутренним диаметром 70 мм и толщиной стенки 2,5 мм немерной длины, из стали марки 40Х, поставкой по группе В по ГОСТ 8733:
Электронный текст документа
подготовлен Free Of Charge Document и сверен по:
официальное издание
М. : Стандартинформ, 2007
Трубы стальные бесшовные холоднодеформированные ГОСТ 8734 78
Трубы стальные бесшовные холоднодеформированные ГОСТ 8734 75 и 78 являются разновидностями металлических труб. Их используют практически во всех отраслях народного хозяйства, а также в отделке помещений и мебельной промышленности. Обладая многими преимуществами, они не теряют актуальности и сегодня. Однако прежде чем использовать их в своих целях, следует ознакомиться со всеми особенностями этого продукта.
Бесшовные трубы обладают большей прочностью, чем сварные трубы, и применяются во многих областях строительства.
Содержание
- 1 Основные характеристики
- 2 Преимущества стальных труб
- 3 Минусы бесшовных труб
- 4 Особенности холодных продуктов
- 5 Производственный материал
- 6 Процесс
- 7 Применение
- 8 Классификация и параметры труб
- 9 Технические характеристики
- 10 Оборудование и аппараты
- 11 Алгоритм монтажа
Основные характеристики
Сегодня рынок сантехнического оборудования может предложить массу изделий, различающихся по индивидуальным техническим характеристикам, материалу, диаметру, габаритным параметрам, назначению и другим критериям. С прошлого века металл является популярным материалом для коммуникационных водопроводных и канализационных систем. Сегодня он также используется для транспортировки и снабжения газа, нефти, химикатов и т. д. Несмотря на то, что стальные изделия стали получать ощутимую конкуренцию со стороны пластиковых сравнительно недавно, первые до сих пор не теряют своей актуальности, поскольку в ряде случаев они просто незаменим.
Трубы стальные бесшовные холоднодеформированные ГОСТ 8734 78 изготавливаются из стали особого состава, что обеспечивает соблюдение необходимых норм качества и создает определенные преимущества перед изделиями из других материалов.
Данная труба имеет различные характеристики и технические особенности в зависимости от назначения, размеров и других параметров.
Преимущества стальных труб
Эти стальные бесшовные изделия имеют множество положительных качеств, которые нельзя не учитывать при выборе оборудования.
Трубы бесшовные – основа трубопроводов различного назначения – для подачи воды, газа, нефти
В их числе:
- универсальность.
Трубы используются практически во всех сферах бытовой и профессиональной деятельности человека, трубопроводы из них могут использоваться в различных типах зданий для транспортировки практически любых жидких и газообразных веществ;
- абсолютная герметичность. Такое оборудование используется для прокладки коммуникаций закрытого типа, требующих защиты от завоздушивания. Холоднодеформированные системы обеспечивают максимальную защиту от кислорода и газов;
- широкий ассортимент. Современный рынок сантехнического оборудования может предложить огромное количество разновидностей труб, различающихся по способу изготовления, длине, диаметру, назначению и техническим характеристикам; Сила
- . Металл — твердый и плотный материал, не подвержен расширению в результате работы с горячими веществами, то есть детали устойчивы к повреждениям механического, биологического и химического характера. Кроме того, стандарты № 8734 75 и 8733 74 предполагают некоторые их разновидности, способные работать с агрессивными веществами;
- способность выдерживать перепады температур и большие нагрузки.
Обладая высокой температурой плавления и за счет плотной структуры материала, такие трубы, если, конечно, их параметры соответствуют ГОСТ 8734 78 и 75, также нормально функционируют в морозы. Благодаря тому, что эти изделия являются бесшовными, они лучше выдерживают нагрузку и повышение давления, так как не имеют слабых мест – стыков.
Параметры труб указаны на их внешней стороне, это позволяет определить их назначение и соответствие условиям будущей магистрали
Полезный совет! Какая бы разновидность вас не заинтересовала, убедитесь, что изделие соответствует стандартам ГОСТ (8734 75 для холоднодеформированного и 87 для горячедеформированного). Отличить качественные стальные бесшовные холоднодеформированные трубы, выпускаемые по ГОСТ 8734 75 (а также 78, 78, 87) можно по внешнему виду и маркировке.
Минусы бесшовных труб
Несмотря на большое количество достоинств, все же труба имеет некоторые недостатки. Безусловно, их необходимо учитывать при выборе оборудования. Так, к недостаткам стальных труб регламентированных ГОСТ № 8734 74, 75, 78, 81, 87 относятся:
- подверженность коррозии. Такая деталь имеет только одно уязвимое в этом отношении место – сварное соединение. Однако в наше время уже придумано достаточно способов устранения такого минуса. Делается это с помощью различных защитных покрытий, порошковых покрытий, а также путем добавления в сплав специальных веществ, таких как, например, по ГОСТу под номером 8733 74;
- тяжелый вес. Такой минус подразумевает определенные трудности в транспортировке оборудования и его монтаже;
- высокая цена. Если сравнивать с аналогами из других материалов, металлическое оборудование, изготовленное с соблюдением всех требований ГОСТ 8734 75 и 78, достаточно дорогое. Это связано, прежде всего, с себестоимостью изготовления, ведь такие трубы имеют высокую себестоимость;
- ограничение на длину доставляемых сегментов.
ГОСТ регламентирует длину выпускаемых труб;
- высокая теплопроводность изделий. При установке в жилых помещениях это может привести к разрушению декоративной отделки стен, а также опасности получения ожогов о горячую поверхность трубы.
Поскольку стальные трубы имеют большой вес, затраты на использование техники для погрузки и транспортировки неизбежны
Особенности холоднодеформированных изделий
Стоит обратить внимание на несколько важных моментов, касающихся конструкции труб, чтобы правильно выбрать изделие для вашего трубопровода.
Трубы стальные, выпускаемые по ГОСТу, отличаются:
- высоким уровнем теплопроводности. Это чревато некоторыми неприятными моментами. Например, если вы используете изделие для подачи горячей воды в дом, лучше не устанавливать трубы вплотную к стенам, так как внешняя поверхность изделия может запотевать. А это приведет к сырости на стенах и, как следствие, появлению грибка или плесени;
- хорошая электропроводность.
Поэтому холоднодеформированная деталь не используется для защиты и изоляции электрического кабеля;
- восприимчивость к замерзанию жидкости. Попробуйте установить коммуникации из труб ГОСТ 8734 74, 75, 78 в условиях более-менее близких к нормальным температурам. Если транспортируемая жидкость замерзнет внутри трубы, есть риск повреждения поверхности изделия;
- ограничение сегментов. На 1 км коммуникаций, при диаметре трубы (по стандарту 8734 78) 110 мм будет примерно 83-85 стыков, и соответственно слабых мест.
Материал изготовления
Стальные трубы обладают многими преимуществами и недостатками, конечно же, материалом, из которого они изготовлены. Сталь – вид металлического сплава, обладающий стойкостью к развитию коррозионных процессов, прочностью и длительным сроком службы.
Качество и свойства труб зависят от сырья, из которого изготовлены заготовки.
Обладая плотной структурой, труба, изготовленная по ГОСТ № 8733 74, герметична и не подвержена механическим повреждениям. Сложности могут возникнуть при необходимости транспортировки по таким трубам химически агрессивных веществ. Действие некоторых из них может отрицательно сказаться на эксплуатационных и прочностных характеристиках материала.
В состав труб по ГОСТ № 8733 74 входят высококачественные углеродистые и легированные стали. Это обеспечивает определенный уровень устойчивости к воздействию биологически и химически активных веществ, однако это свойство не является абсолютным для любых агрессивных сред. Перед использованием труб для подачи едких жидкостей и газообразных сред лучше проконсультироваться со специалистом.
Производственный процесс
Для лучшего понимания видов оборудования и его качества не лишним будет ознакомиться с процессом его изготовления, так как именно на этом этапе определяются все необходимые параметры и качества продукта предусмотрены ГОСТом.
При изготовлении труб по стандарту 8734 81 используется бесшовный способ производства. Сначала изготавливается слиток из легированной углеродистой стали (по условиям стандарта № 8733 74). Затем внутри нее с помощью специального оборудования (прокатного стана с вращающимися валками, работающими на привод) происходит пластическая деформация заготовки. В результате этой процедуры внутри слитка образуется отверстие нужного диаметра. На этом же этапе регулируется и толщина стенок заготовки.
Готовые трубы проверяют на соответствие параметрам, которые определяются принятыми стандартами
Специфика трубы, изготавливаемой по настоящему ГОСТ, заключается в том, что при ее производстве используется метод холодной прокатки. Это означает, что при формировании изделия по стандарту № 8734 75 поддерживается более низкая температура металла, чем та, которая необходима для рекристаллизации. После завершения основной части процесса трубу тестируют на соответствие всем заявленным стандартам качества. Деталь проверяют на прочность, устойчивость к повреждениям и на наличие других параметров. Далее продукция упаковывается и готовится к продаже.
Область применения
Трубы, изготовленные по ГОСТ 8734 75, 87 (горячедеформированные и холоднодеформированные), являются очень востребованным продуктом. Причем не только на рынке сантехнических изделий, но и в различных отраслях машиностроения, мебельной промышленности. Кроме того, для отделки помещений допустимо также использование труб стальных бесшовных холоднодеформированных ГОСТ 8734 74. Однако трубы, как элемент коммуникационных систем, безусловно, пользуются наибольшей популярностью. Это могут быть водопроводные трубы, приспособленные для подачи холодной и горячей воды. Кроме того, такая труба используется для подачи и транспортировки горючих веществ, а также газообразных и жидких химически активных веществ.
Полезный совет! Следует учитывать, что сталь подвержена воздействию некоторых особо агрессивных химических веществ, поэтому при выборе материала для системы коммуникаций обращайте внимание на свойства рабочей среды и сравнивайте реальные параметры материала трубы с по стандартам ГОСТ 8734 75 и 8733 74.
Сталь хорошо отдает тепло, поэтому трубы из нее часто используют для изготовления отопительных приборов
Трубы стальные изготавливаются разными по длине, диаметру и толщине. Поэтому этот материал очень удобен для изготовления различных элементов мебели (ножек столов и стульев, спинок и т. д.) и декора.
Классификация труб и параметры
В зависимости от некоторых факторов существуют различные типы и виды труб. По форме сечения различают:
- Трубы стальные бесшовные холоднодеформированные ГОСТ 8734 75 и горячедеформированные ГОСТ 8734 87 кольцевого сечения; Профиль
- (плоско-овальный, прямоугольный, овальный).
Трубы холоднодеформированные и горячедеформированные относятся к бесшовным трубам, производство которых регламентируется ГОСТ 8734 81 и 87 (последний для горячедеформированных). Отличительной особенностью является отсутствие шва. Это дает им некоторое преимущество в силе, в процентном соотношении 5-10%. Также существуют сварные стальные изделия, выпускаемые по стандарту 8734 74. Они бывают прямошовными (шов расположен по всей длине трубы) и спирально-шовными (когда труба сшивается по спирали).
По предварительной записи:
- спец.
К ним относятся, например, профильные. Такие трубы используются для замены армирующих конструкций и несущих элементов при строительстве и ремонте;
- общего назначения. Это стандартная бесшовная труба с кольцевым сечением, используемая для систем водоснабжения, газоснабжения и отопления. Его качество регламентируется стандартом № 8734 75 – для холоднодеформированного и 87 – для горячедеформированного.
По соотношению диаметра и толщины стенки:
- особо тонкостенные. Диаметр таких труб по нормам стандарта 8734 78 составляет 20 мм, а толщина стенки 0,5 мм. Соотношение этих параметров для таких труб более 40;
- тонкостенные того же диаметра, но с более толстыми стенками — их толщина от 0,5 до 20 мм;
- толстостенный, по 78-му стандарту, характеризующийся диаметром от 6 до 250 мм, толщиной стенки 1,6 – 24 мм;
- особо толстостенные.
Ассортимент стальных бесшовных труб включает изделия с широким разнообразием диаметров и толщин стенок.
Технические характеристики
Чтобы правильно подобрать оборудование, необходимое для конкретных целей, необходимо изучить его технические параметры. При этом все параметры соответствуют их стандартному номеру:
- ГОСТ № 8734 78 определяет наружный диаметр, длину и толщину стенки изделий;
- ГОСТ 8734 75 отвечает за качество продукции, поступающей на рынок;
- ГОСТ 8734 74 – регламентирует производственную часть, то есть определяет нормы металлопроката;
- ГОСТ 9941 81 относится к трубам из горячекатаной и холоднокатаной нержавеющей стали, регламентирующий стандарты производства;
- ГОСТ 8734 87 определяет качество горячекатаного проката.
Такое важное качество, как химический состав, от которого напрямую зависит область применения продукта, регламентируется стандартом № 8733 74.
Оборудование и аппаратура
Если вы уверены в своих силах и решили сделать трубопровод самостоятельно, то будьте готовы обзавестись спецтехникой.
Полезный совет! Если объем работ небольшой, то гораздо выгоднее будет арендовать технику, так как в случае приобретения затраты не окупятся. Однако если работы много, то наоборот – купить устройство выгоднее, чем платить за его аренду.
Итак, вам понадобится трубогиб. Это приспособление приспособлено для изгиба и деформации. Такой прием станет необходимостью, особенно если помещение, в котором монтируется система, имеет труднодоступные углы или изогнутые стены.
Кроме того, вам потребуются инструменты для резки труб, а также станки для снятия фаски, станки для нарезания резьбы и приспособления (зажимы винтовые), приспособления для накатки пазов. Подбирают такое оборудование в соответствии с параметрами толщины стенки, диаметра и длины труб, указанными в нормах стандарта № 8734 75, 78, 87.
Соединение стальных труб, особенно большого диаметра, требует применения сварки и навыков сварки
Алгоритм монтажа
Прежде чем приступить к работе, спланируйте свою систему.
Разбить трубопровод на участки и установить при необходимости опоры и подвески. Этот пункт относится к крупным комплексам связи. При сборке негабаритного устройства из бесшовных стальных холоднодеформированных труб (ГОСТ 8734 87) опоры монтировать не нужно.
Теперь можно приступать к сборке отдельных частей. Узлы и блоки свариваются с помощью специального аппарата.
После этого укладываем, собираем и соединяем все детали при помощи той же сварки. Следите за правильностью и ровностью стыков – это самые слабые места вашей системы.
Затем нужно провести серию финальных мероприятий.
- Установить при необходимости приборы автоматического регулирования, арматуру, компенсаторы, а также дренажные устройства.
- Проверить правильность проделанной работы, опробовав готовые коммуникации, прогоняя по ним воду.
Стальные трубы – популярный материал, используемый в различных областях строительства. С ним одинаково хорошо работают как профессионалы, так и любители. В любом случае важно выбрать качественную продукцию и выполнить монтаж по всем правилам, только так можно добиться безотказной работы трубопровода.
Трубы ASTM A335 P1 и бесшовные/сварные трубы/трубы ERW класса P1 SA 335
Поставщик бесшовных, сварных и ERW труб класса SA 335 P1 в Индии, все материалы одобрены IBR
Содержание
Мы производим стальные трубы высокого давления ASTM A335 / ASME SA335 P1 и трубы ASTM A335 P1 в Индии для экспорта по всему миру
Мы можем предложить широкий ассортимент ASTM A335 / ASME SA335 P1 высокого давления Стальная труба за правильное техническое решение. Vishal Steel производит и экспортирует широкий выбор стальных труб высокого давления ASTM A335 / ASME SA335 P1, труб ASTM A335 P1 , труб ASME SA355 P1 и труб из легированной стали P1 по самой привлекательной цене в соответствии с требованиями заказчика, мы также можем производить ASTM A335 / ASME SA335 P1 Стальная труба высокого давления класса ASTM / ASME / ANSI в соответствии с нашим бюджетом заказчика, мы пользуемся репутацией, поставляя стальные трубы высокого давления ASTM A335 / ASME SA335 P1 по самым низким ценам в сталелитейной промышленности по всему миру.
Спецификация труб ASTM A335 P1
Порт: JNPT PORT, МУМБАЙ (ИНДИЯ)
Условия оплаты: Аккредитив, T/T, Western Union
Стандарт: ASTM A335, ASME SA335
Эквивалентные стандарты: EN 10216-2, ASTM A213, ASME SA213, ГОСТ 550-75, NBR 5603
Материал: P11, K11597
Эквивалентный материал: T11
Химический состав
C, % | Мн, % | Р, % | S, % | Si, % | Cr, % | Мо, % |
---|---|---|---|---|---|---|
0,05-0,15 | 0,30-0,60 | 0,025 макс. | 0,025 макс. | 0,50-1,00 | 1,00-1,50 | 0,44-0,65 |
Механические свойства
Прочность на растяжение, МПа | Предел текучести, МПа | Удлинение, % |
415 мин | 205 мин | 30 мин |
Толщина стенки и допуск
ASTM A450 | Горячекатаный | Наружный диаметр, мм | Допуск, % |
---|---|---|---|
Внешний диаметр≤101,6, Вес≤2,4 | +40/-0 | ||
Наружный диаметр≤101,6, 2,4 | +35/-0 | ||
Наружный диаметр≤101,6, 3,8 | +33/-0 | ||
Внешний диаметр≤101,6, Вес>4,6 | +28/-0 | ||
Наружный диаметр>101,6, 2,4<WT≤3,8 | +35/-0 | ||
Наружный диаметр>101,6, 3,8<WT≤4,6 | +33/-0 | ||
Внешний диаметр>101,6, Вес>4,6 | +28/-0 | ||
Холоднотянутый | Наружный диаметр, мм | Допуск, % | |
Внешний диаметр≤38,1 | +20/-0 | ||
Наружный диаметр>38,1 | +22/-0 | ||
ASTM A530 | NPS | Внешний диаметр, дюйм | Допуск, % |
1/8≤OD≤2-1/2 | +20,0/-12,5 | ||
3≤OD≤18, Вес/OD≤5% | +22,5/-12,5 | ||
3≤OD≤18, Вес/OD>5% | +15,0/-12,5 | ||
OD≥20, вес/OD≤5% | +22,5/-12,5 | ||
Внешний диаметр ≥20, вес/наружный диаметр>5% | +15,0/-12,5 |
Длина: 5800 мм; 6000мм; 6096мм; 11800мм; 12000 мм; и так далее.
Макс. длина: 16000 мм
Ключевое слово: Стальная труба высокого давления, Труба из котельной стали, ASME SA335, P11, ASTM A335
ASTM ASME (S)A-335/(S)A-335M Марка и химический состав
Марка | УНС | С≤ | Мн | P≤ | S≤ | Si≤ | Кр | Пн | |
---|---|---|---|---|---|---|---|---|---|
Р1 | К11522 | 0,10~0,20 | 0,30~0,80 | 0,025 | 0,025 | 0,10~0,50 | – | 0,44~0,65 | |
Р2 | К11547 | 0,10~0,20 | 0,30~0,61 | 0,025 | 0,025 | 0,10~0,30 | 0,50~0,81 | 0,44~0,65 | |
Р5 | К41545 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 4.![]() | 0,44~0,65 | |
П5б | К51545 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 1,00~2,00 | 4.00~6.00 | 0,44~0,65 | |
Р5с | К41245 | 0,12 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 4.00~6.00 | 0,44~0,65 | |
Р9 | С50400 | 0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50~1,00 | 8.00~10.00 | 0,44~0,65 | |
Р11 | К11597 | 0,05~0,15 | 0,30~0,61 | 0,025 | 0,025 | 0,50~1,00 | 1,00~1,50 | 0,44~0,65 | |
Р12 | К11562 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 0,80~1,25 | 0,44~0,65 | |
Р15 | К11578 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 1,15~1,65 | – | 0,44~0,65 | |
Р21 | К31545 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 2,65~3,35 | 0,80~1,60 | |
Р22 | К21590 | 0,05~0,15 | 0,30~0,60 | 0,025 | 0,025 | 0,50 | 1,90~2,60 | 0,87~1,13 | |
Р91 | К | 0,08~0,12 | 0,30~0,60 | 0,020 | 0,010 | 0,20~0,50 | 8.![]() | 0,85~1,05 | |
Р92 | К | 0,07~0,13 | 0,30~0,60 | 0,020 | 0,010 | 0,50 | 8,50~9,50 | 0,30~0,60 |
Примечание: (S)A335 P91 другой химический состав: V 0,18~0,25; Н 0,030~0,070; Ni ≤ 0,40; Al ≤ 0,04; Nb 0,06~0,10
(S)A335 P92 другой химический состав: V 0,15~0,25; Н 0,030~0,070; Ni ≤ 0,40; Al ≤ 0,04; Nb 0,04~0,09; Вт 1,5~2,00 ; B 0,001~0,006
ASTM A335/ASME SA335 P1 Упаковка и маркировка стальных труб высокого давления
| |
Стальная труба высокого давления ASTM A335/ASME SA335 P1 индивидуально обернута вручную, чтобы обеспечить сохранение высокого качества материала и отсутствие повреждений на последних этапах производства. Мы рекомендуем фанерные ящики или паллетную упаковку, чтобы обеспечить надежную упаковку и быструю доставку заказанного груза.
ASTM A335/ASME SA335 P1 Стальная труба высокого давления имеет оттиски, относящиеся к информации о задании (например, номер плавки, размер, материал и номер детали). Эта информация также напечатана на всех поставляемых стальных трубах высокого давления ASTM A335/ASME SA335 P1.
ASTM A335/ASME SA335 P1 Стальная труба высокого давления Цена
Трубы из легированной стали Другие марки
Трубные изделия |
---|
Стандарт ASTM A519 для бесшовных механических труб из углеродистой и легированной стали 4130 DIN 17175 Трубы бесшовные из жаропрочных сталей ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные ГОСТ 550-75 Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности ТУ 14-3Р-55-2001 Трубы стальные бесшовные для паровых котлов и трубопроводов ТУ 14-3-460-2003 Трубы стальные бесшовные для котлов и трубопроводов ГОСТ 9567-75 Трубы стальные прецизионные |
Цельсия 355 CHS i | ЕН 10210-2:2006-04 | Корус | Горячедеформированные круглые полые профили | Горячекатаный | ||
903:00 | ЕН 10210-2:2006-04 | Тата Сталь | Горячедеформированные круглые полые профили | Горячекатаный | ||
Цельсия CHS i | ЕН 10210-2:2006-04 | Корус | Горячедеформированные круглые полые профили | Горячекатаный | ||
903:00 | ЕН 10219-2:1997 | Континентальная сталь | Холодногнутые круглые полые профили | Холоднодеформированный | ||
— | Акос Континенте | Холодногнутые круглые полые профили | Холоднодеформированный | |||
— | Хемпель Металс | Горячедеформированные круглые полые профили | Горячекатаный | |||
— | Макстил | Холодногнутые круглые полые профили | Холоднодеформированный | |||
— | Руукки | Холодногнутые круглые полые профили | Холоднодеформированный | |||
— | СТИ | Холодногнутые круглые полые профили | Холоднодеформированный | |||
АНСИ Б 36.![]() | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
АНСИ Б 36.19М | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
БС ЕН 10210-2:2006 | Британская сталь | Горячедеформированные круглые полые профили | Горячекатаный | |||
БС ЕН 10219-2:2006 | Британская сталь | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ЧСН 42 5715.![]() | Ферона | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЧСН 42 5738 | Ферона | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЧСН 42 6711.21 | Ферона | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЧСН ЕН 10217 | Ферона | Горячедеформированные круглые полые профили | Горячекатаный | |||
ДИН 2391 | Ферона | Горячедеформированные круглые полые профили | Горячекатаный | |||
ДИН 2448 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ДИН 2458 | — | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ДИН 2458 | Ферона | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ДИН 2917 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ДИН ЕН 10220 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЕН 10210-2 | Кондеса | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЕН 10210-2 | Ферона | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЕН 10210-2:1997 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЕН 10210-2:1997 | Континентальная сталь | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЕН 10210-2:2006-04 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ЕН 10219-2 | Кондеса | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ЕН 10219-2 | Ферона | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ЕН 10219-2:1997 | — | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ЕН 10219-2:2006-04 | — | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ЕН 10220 | Ферона | Горячедеформированные круглые полые профили | Горячекатаный | |||
ГБ/т 17395-2008 | — | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ГБ/т 6728-2002 | — | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ГБ/т 6728-2017 | — | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ГОСТ 10704-91 | — | Холодногнутые круглые полые профили | Холоднодеформированный | |||
ГОСТ 8732-78 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ГОСТ 8734-75 | — | Холодногнутые круглые полые профили | Холодная штамповка | |||
ЕСТЬ | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ИС 1161-1998 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ИС 3601-2006 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ИСО 4200:1991 | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
ПН ЗП 425717 | Ферона | Горячедеформированные круглые полые профили | Горячекатаный | |||
CHS (старая версия) i | — | Британская сталь | Горячедеформированные круглые полые профили | Горячекатаный | ||
АСМЭ Б 16.![]() | — | Отрезки труб DN | — | |||
АСМЭ Б 36.10М: 2004 | — | Отрезки труб DN | — | |||
АСМЭ Б 36.19М: 2004 | — | Отрезки труб DN | — | |||
ЧСН 42 5710 | Ферона | Отрезки труб DN | — | |||
ЧСН 42 5711 | Ферона | Отрезки труб DN | — | |||
ДИН 2448 | — | Отрезки труб DN | — | |||
ДИН 2458 | — | Отрезки труб DN | — | |||
ДИН 2605-1 | — | Отрезки труб DN | — | |||
ДИН 2605-2 | — | Отрезки труб DN | — | |||
ДИН ИСО 4200 | — | Отрезки труб DN | — | |||
ЕН 10220:2002-12 | — | Отрезки труб DN | — | |||
EN 10253-2:2007 (Тип А) | — | Секции труб | DN | — | ||
EN 10253-2:2007 (тип B) | — | Отрезки труб DN | — | |||
ЕН 10255 | Ферона | Отрезки труб DN | — | |||
НБР 5580:2002 | — | Отрезки труб DN | — | |||
DuraGal CHS i | КАК 4100-1998 | OneSteel | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Галтубе CHS i | АС/НЗС 4600 | OneSteel | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Hybox 355 CHS i | ЕН 10219-2:2006-04 | Тата Сталь | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Hybox CHS i | ЕН 10219-2:2006-04 | Корус | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Джамбо CHS и | ДЖИС Г 3136 | Корус | Горячедеформированные круглые полые профили | Горячекатаный | ||
МШ КХП и | ДИН ЕН 10210-2:2006 | Валлорек и Маннесманн | Горячедеформированные круглые полые профили | Горячекатаный | ||
МШРунд и | ДИН 59410:1974-05 | Маннесманн | Горячедеформированные круглые полые профили | Горячекатаный | ||
МШРунд и | ЕН 10210-2:1997 | Маннесманн | Горячедеформированные круглые полые профили | Горячекатаный | ||
АСМЭ Б 16.![]() | — | Секции труб НПС | — | |||
АСМЭ Б 36.10М: 2004 | — | Секции труб НПС | — | |||
АСМЭ Б 36.19М: 2004 | — | Секции труб НПС | — | |||
НБР 5590:1995 | — | Секции труб НПС | — | |||
NPS (Таблица 17) i | АДМ 2020 | — | Секции труб НПС | — | ||
NPS (Таблица 22) i | АДМ 2015 | — | Секции труб | NPS | — | |
ИМКА | — | Горячедеформированные круглые полые профили | Горячекатаный | |||
OD (Таблица 16) i | АДМ 2020 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
НД (Таблица 21) и | АДМ 2015 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Труба (ASTM A53) i | CAN/CSA-G40.![]() | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Труба STD i | КИСЦ 12 | — | Горячедеформированные круглые полые профили | Горячекатаный | ||
Труба XS i | КИСЦ 12 | — | Горячедеформированные круглые полые профили | Горячекатаный | ||
Труба XXS i | КИСЦ 12 | — | Горячедеформированные круглые полые профили | Горячекатаный | ||
Трубы и | ЕСТЬ | — | Горячедеформированные круглые полые профили | Горячекатаный | ||
Трубы Станд. и | МАИС 13 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы Станд. и | МАИС 14 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы Станд. и | МАИС 15 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы Станд. и | МАИС 9 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы x-Strong i | МАИС 13 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
903:00 | МАИС 14 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы x-Strong i | МАИС 15 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы x-Strong и | МАИС 9 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы xx-Strong i | МАИС 13 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы xx-Strong i | МАИС 14 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы xx-Strong i | МАИС 15 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубы xx-Strong i | МАИС 9 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
ЕН 10220 | СЗС | Горячедеформированные круглые полые профили | Горячекатаный | |||
Круглый HSS i | МАИС 13 | — | Холодногнутые круглые полые профили | Холодная штамповка | ||
Круглый HSS i | МАИС 14 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Круглый HSS i | МАИС 15 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
903:00 | CAN/CSA-G40.![]() | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Круглая быстрорежущая сталь (A1085) i | МАИС 15 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Круглая быстрорежущая сталь (ASTM A500) и | CAN/CSA-G40.20 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Круглая быстрорежущая сталь (ASTM A500) i | КИСЦ 12 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Круглая быстрорежущая сталь (CISC 12) и | КИСЦ 12 | — | Холодногнутые круглые полые профили | Холоднодеформированный | ||
Трубопровод CHS i | КАК 4100-1998 | OneSteel | Холодногнутые круглые полые профили | Холоднодеформированный |
Трубы стальные бесшовные прецизионные ГОСТ 8734 45
Основные параметры
Продукт | Заявка на продукт | Прецизионные бесшовные стальные трубы | для стандартного использования |
---|---|
Стандартный | ГОСТ |
Размерный стандарт |
|
ВМТ |
|
Марка стали |
|
Покрытие поверхности | Гальванизированный оцинкованный | Гальванизированное цинковое покрытие плюс полиэфирное покрытие | Оцинкованная оцинкованная плюс ПВХ покрытие | Фосфатированный | Без покрытия |
Размеры | 4,0 х 0,5 – 120,0 х 10,0 мм |
Таблица размеров |
Снаружи | Толщина стенки [мм] | ||||||||||||||||||||||||||||||||
diameter | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 | 7, 0 | 8,0 | 9,0 | 10,0 | ||||||||||||||||||
[mm] | Tube weight [kg/ м] | ||||||||||||||||||||||||||||||||
4 | 0,043 | 0,074 | |||||||||||||||||||||||||||||||
5 | 0,055 | 0,099 | |||||||||||||||||||||||||||||||
6 9036 9376 9036 93776 9036069 0,068 | 0,123 | 0,166 | 0,197 | ||||||||||||||||||||||||||||||
8 | 0,093 | 0,173 | 0,240 | 0,296 | 0,339 | 0,370 | |||||||||||||||||||||||||||
10 | 0,117 | 0,222 | 0,314 | 0,395 | 0,462 | 0,518 | |||||||||||||||||||||||||||
12 | 0,142 | 0,271 | 0,388 | 93030,586 | 0,666 | 0,734 | 0,789 | ||||||||||||||||||||||||||
14 | 0,166 | 0,321 | 0,462 | 0,592 | 0,709 | 0,814 | 0,906 | 0,906 | 02 0,986 | 1,054 | |||||||||||||||||||||||
15 | 0,179 | 0,345 | 0,499 | 0,641 | 0,771 | 0,888 | 0,993 | 1,085 | 1,165 | ||||||||||||||||||||||||
16 | 0,191 | 0,370 | 0,536 | 0,691 | 0,832 | 0,962 | 1,079 | 1,184 | 1,276 | ||||||||||||||||||||||||
18 | 0,216 | 9000 0,4192 00002 0,216 | 9000 0,4192 0,216 | 9302 0,4199 00002 0,216 | 93030690,610 | 0,789 | 0,956 | 1,110 | 1,252 | 1,381 | 1,498 | ||||||||||||||||||||||
20 | 0,240 | 0,469 | 0,684 | 0 888 | 1,079 | 031,258 | 1,424 | 1,578 | 1,720 | 1,850 | 2,071 | ||||||||||||||||||||||
22 | 0,518 | 0,758 | 0,986 | 1,202 | 1 406 | 1 597 | 02 1,777 | 1,942 | 2,096 | 2,367 | |||||||||||||||||||||||
24 | 0,567 | 0,832 | 1,085 | 1 326 | 1,554 | 1 769 | 1 973 | 2164 | 2 843 9000 | 2 843 9000 9000 | 2,663 | ||||||||||||||||||||||
25 | 0,592 | 0,869 | 1,134 | 1,387 | 1,628 | 1,856 | 2 072 | 2,275 | 2 446 | 2 811 | 9029 | ||||||||||||||||||||||
28 | 0,666 | 0,980 | 1,282 | 1,572 | 1,850 | 2,115 | 2,368 | 2,608 | 2 836 | 3,255 | |||||||||||||||||||||||
30 | 0 | 9000 0,715 915 | 9000 0,715 915 | 915 | . | 1,054 | 1,381 | 1,695 | 1,988 | 2,287 | 2,565 | 2,830 | 3,083 | 3,551 | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
32 | 0,764 | 1,128 | 1,480 9039 | 1,480 9039 | 1,480 9039 | 30692,146 | 2,460 | 2,762 | 3,052 | 3,329 | 3,847 | 4,316 | |||||||||||||||||||||
35 | 0,838 | 1 239 | 1,628 | 2 004 | 2,367 0003 | 2,719 | 3,058 | 3,385 | 3,699 | 4,291 | 4,834 | ||||||||||||||||||||||
36 | 0,863 | 1,276 | 1 677 | 2 065 | 2 441 | 2 805 | 906902 3,157 | 3,496 | 3,822 | 4,439 | |||||||||||||||||||||||
38 | 0,912 | 1,350 | 1,766 | 2189 | 2 589 | 2 978 | 3,354 | 3 718 | 4,069 9 0000003 | 4,735 | 5,352 | 5,919 | |||||||||||||||||||||
40 | 0,962 | 1,424 | 1,874 | 2,312 | 2,737 | 3,150 | 3,551 | 3,940 | 4,316 | 5,031 | 5,697 | 6,313 | |||||||||||||||||||||
42 | 1,498 | 1,973 | 2,435 | 2,885 | 3,323 | 3 749 | 4,162 | 4 562 | 5 327 | 6 042 | 6 042 | 9073 6 0002 | 9073 . | ||||||||||||||||||||
46 | 1,646 | 2,170 | 2,682 | 3,181 | 3,668 | 4,143 | 4,605 | 5 055 | 5 919 | 6 733 | 7,497 | ||||||||||||||||||||||
1,720 | 2,269 | 2,805 | 3,329 | 3,841 | 4,340 | 4,827 | 5,302 | 6,215 | 7 078 | 7 892 | 8 656 | 9,371 | |||||||||||||||||||||
1,794 | 2,368 | 2,929 | 3,477 | 4,014 | 4,538 | 5,049 | 5,549 | 6 511 | 7 423 | 8,286 | 9,100 | 9 865 | |||||||||||||||||||||
1,868 | 2,466 | 3,052 | 3,625 | 4,188 | 4,735 | 5,271 | 5,795 | 6,807 | 7,768 | 8,681 | 9,544 | 10,36 | |||||||||||||||||||||
55 | 1,979 | 2,614 | 3,237 | 3,847 | 4,445 | 5,031 | 5,604 | 6,165 | 7,250 | 8 286 | 9,273 | 10,21 | 11,10 | ||||||||||||||||||||
58 | 2,090 | 2,762 | 3,422 | 4,069 | 4,704 | 5,327 | 5,937 | 6,535 | 7 694 | 8 804 | 9 865 | 10 88 | 11 84 | ||||||||||||||||||||
2,164 | 2,861 | 3,545 | 4,217 | 4,877 | 5,524 | 6,159 | 6,782 | 7,990 | 9,149 | 10,26 | 11,32 | 12,33 | |||||||||||||||||||||
2,238 | 2,959 | 3,668 | 4,365 | 5,049 | 5,721 | 6,381 | 7,028 | 8 286 | 9,495 | 10,65 | 11,76 | 12 82 | |||||||||||||||||||||
2,349 | 3,107 | 3,853 | 4,587 | 5,308 | 6,017 | 6,714 | 7,398 | 8 730 | 10,01 | 11,25 | 12,43 | 13 56 | |||||||||||||||||||||
2,534 | 3,354 | 4,162 | 4,957 | 5,740 | 6,511 | 7,269 | 8,015 | 9 470 | 10,88 | 12,23 | 13,54 | 14 80 | |||||||||||||||||||||
3,601 | 4,470 | 5,327 | 6,172 | 7,004 | 7,824 | 8,632 | 10,21 | 11,74 | 13,22 | 14,65 | 16,03 | ||||||||||||||||||||||
| 3,874 | 4,778 | 5,697 | 6,603 | 7,497 | 8,379 | 9,248 | 10,95 | 12 ,60 | 14,21 | 15,76 | 17,26 | |||||||||||||||||||||
85 | 4,094 | 5,086 | 6,067 | 7,035 | 7,990 | 8,934 | 9,865 | 11,69 | 13,47 | 15,19 | 16,87 | 18,50 | |||||||||||||||||||||
90 | 4,340 | 5,395 | 6,437 | 7,466 | 8,484 | 9,489 | 10,48 | 12,43 | 14,33 | 16,18 | 17,98 | 19,73 | |||||||||||||||||||||
100 | 4,834 | 6,011 | 7,176 | 8,329 | 9,470 | 10,60 | 11,71 | 13,91 | 16,06 | 18,15 | 20,20 | 22,20 | |||||||||||||||||||||
110 | 6,628 | 7,916 | 9,193 | 10,46 | 11,71 | 12,95 | 15,39 | 17,78 | 20,12 | 22, 42 | 24,66 | ||||||||||||||||||||||
120 | 8,656 | 10,06 | 11,44 | 12,82 | 14,18 | 16,87 | 19,51 | 22,10 | 24,64 | 27,13 | |||||||||||||||||||||||
Химический состав
Запросить ценуС | Си | Мн | Р | С | Кр | Ni | |
---|---|---|---|---|---|---|---|
мин | 0,42 | 0,17 | 0,5 | 0 | |||
макс.![]() | 0,5 | 0,37 | 0,8 | 0,25 |
Пн | Медь | Ал | В | Ти | № | Сн | |
---|---|---|---|---|---|---|---|
мин | |||||||
макс. |
Механические свойства
Re (МПа) | Ре (фунтов на квадратный дюйм) | об/мин (МПа) | РМ (фунтов на кв.![]() | А (%) | |
---|---|---|---|---|---|
мин | 355 | 600 | 16 | ||
макс. | – | – | – | – |
+421 48 6451111
Спросите цитату
ГОСТ 10704 производитель бесшовных труб, 10704-91 Поставщики стальных труб
Труба стальная прямошовная ГОСТ 10704-91
ГОСТ 10704 Трубы ВПВ
Электросварные ГОСТ 10704-91 Труба высокого качества для производителей Индии
900 ГОСТ 10704-91 Трубы стальные бесшовные . Наружный диаметр (т.е. наружный диаметр) прямошовных сварных труб может быть от 10 мм до 1420 мм, а толщина стенки от 1 мм до 32 мм.
Наименование товара | Стандарт ГОСТ | Технические характеристики |
Труба сварная | ||
Стальная труба газопровода | ГОСТ 3262-75 | Ø 15-180 мм |
ВПВ труба | ГОСТ 10704-91, 10705-80 | Ø 57-810 мм |
Трубопровод стальная труба | ГОСТ 20295-85 | Ø 140–810 мм |
ГОСТ 20295-85, 10706-76 | Ø 530-1420 мм | |
Оцинкованная стальная труба | ГОСТ 3262-75, ГОСТ 10704-91, 10705-80 | Ø 15–325 мм |
Фасонная стальная труба | ГОСТ 8645-68, 8639-82, | 20х20х1,5-160х120х4,0 |
ТУ 14-105-566-93 | ||
ГОСТ 30245-94 (ст. | 100х100х4,0-200х200х8 | |
Бесшовная стальная труба | ||
Горячекатаная бесшовная стальная труба | ГОСТ 8731-74, 8732-78 (ст.10, 20, 09Г2С) | Ø 32–680 мм |
Холоднотянутая бесшовная стальная труба | ГОСТ 8733-74, 8734-75 (ст.20, 09Г2С) | Ø 10-203 мм |
Лист | ||
Горячекатаный лист | ГОСТ 16523-89, 14637-89 (ст. 3 СП/ПС-5), ГОСТ 17066-94, 19281-89 | 1,5-160 мм |
(ст. | ||
Холоднокатаный лист | ГОСТ 16523-89 | 0,5-3,0 мм |
Оцинкованный лист | ГОСТ 14918-80 | 0,5-1,0 мм |
Стальная полоса, полоса | ГОСТ 103-76 | 4х16-10х100 |
Профиль | ||
стальной стержень AI, AIII | ГОСТ 5781-82 (35ГС, 25Г2С), | Ø 6,0-40 мм |
(А-500С) | СТО АСЧМ 7-93, ТУ 14-1-5254-94 | |
стальная проволока БП-1 | ГОСТ 6727-80 | Ø 3-5 мм |
катанка | ТУ 14-1-5282-94 | Ø 5,5-8,0 мм |
Круглый стержень | ГОСТ 2590-88, 535-88 | Ø 10-250 мм |
ГОСТ 2590-88, 1050-88 | ||
ГОСТ 2590-88, 4543-71 | ||
ГОСТ 2590-88, 19281-89 | ||
Шестигранная сталь | ГОСТ 2879-88, 1050-88 | Ø 17-75 мм |
Квадратная сталь | ГОСТ 2591-88, 535-88 | 10-50 мм |
Уголок сталь | ГОСТ 8509-93 | 25-200 мм |
(ст. | ||
Швеллер стальной | ГОСТ 8510-86 | 63x40x5-160x100x10 |
Двутавровые балки, сталь двутаврового сечения | ГОСТ 8240-89 | |
(ст. 3 СП/ПС-5, 09Г2С-12) |
GOST 10704-91 Steel Pipe Chemical Compositions
Steel Grade | C | Si | Mn | Cr | Ni | Мо | S | P | CU | N | ||
08 | ||||||||||||
9000 2 | ||||||||||||
9000 | 20269 | 9000 | ||||||||||
9000 | ||||||||||||
0,35-0,65 | 0,15 | 0,30 | – | 0,04 | 0,035 | 0,3 | – | |||||
08ps | 0,05-0,11 | 0,05-0,17 | 0,35-0,65 | 0,10 | – | 0,04 | 0,035 | – | – | 0,006 | ||
08kp | 0,05-0,12 | 0 ,03 | 0,25-0,50 | 0,10 | – | 0,04 | 0,035 | – | – | 0,006 | ||
10 | 0,07-0,14 | 0,17-0,37 | 0,35-0,65 | 0,15 | 0,3 | – | – | – | – | – | ||
10ps | 0,07-0,14 | 0,05-0,17 | 0,35- 0,65 | 0,15 | 0,3 | – | 0,04 | 0,035 | 0,3 | – | ||
10кп | 0,07-0,14 | 0,07 | 0,35-0,65 | 0,15 | 0,3 | 2 | 9000 2 | 00 9000 9000 2-00 9000 9000 9000 9000 9000 9000 9000.0,035 | 0,3 | – | ||
15 | 0,12-0,19 | 0,17-0,37 | 0,35-0,65 | 0,25 | – | – | 0,04 | 0,035 | – | – | ||
15ps | 0,12-0,19 | 0,05-0,17 | 0,35-0,65 | 0,25 | – | – | 0,04 | 0,035 | – | 0,006 | ||
15kp | 0,12-0,19 | 0,07 | 0,25-0,50 | 0,25 | – | – | 0,04 | 0,035 | – | 0,006 | ||
20 | 0,17-0,24 | 0,17-0,37 | 0,35-0,65 | 0,25 | 0,25 | – | 0,03 | 0,025 | 0,3 | – | ||
20kp | 0,17-0,24 | 0,07 | 0,25-0,50 | 0,25 | – | – | 0,04 | 0,035 | – | – | ||
20ps | 0,17-0,24 | 0,05 -0,17 | 0,35-0,65 | 0,25 | – | – | 0,04 | 0,035 | – | – | ||
St3sp | 0,14-0,22 | 0,15-0,30 | 0,40-0,65 | 0,30 | – | – | 0,05 | 0,04 | – | 0,01 | ||
St3ps | 0,14-0, 22 | 0,05-0,15 | 0,40-0,65 | 0,30 | – | – | 0,05 | 0,04 | – | 0,01 | ||
St3kp | 0,14-0,22 | 0,05 | 0,30-0,60 | 0,30 | – | – | 0,05 | 0,04 | – | 0,01 |
GOST 10704-91 Seamless Steel Pipe Mechanical Properties
Steel Grade | Прочность на растяжение , Н/мм2 (мин) | Устойчивость к урожайности , Н/мм2 (мин) | Elongation, % (Мин) 998 | . | 08kp | 294 | 174 | 27 |
08, 08ps, 10kp | 314 | 196 | 25 | |||||
10, 10 с, 15KP | 333 | 206 | 24 | |||||
ST2SP, ST2PS, ST2KP | 00 9000 2923 3333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333.0003206 | 24 | ||||||
15, 15ps, 20kp | 372 | 225 | 22 | |||||
St3sp, St3ps, St3kp | 372 | 225 | 22 | |||||
20, 20ps | 412 | 245 | 21 |
ГОСТ 10704 Трубы бесшовные стальные Допуск
Наружный диаметр:
D 12 – 30 мм: ± 0,3 мм
D 32 – 51 мм: ± 0,4 мм D 80 мм: ± 0,4 мм 0,8 мм
Толщина стенки:
S 0,9 – 5 мм: ± 10%
ГОСТ 10704-91 Труба, ГОСТ 10704-91 Труба бесшовная, ГОСТ 10704 Трубы ВПВ
- Продукция
- ГОСТ 10704-91 Труба
Трубы ВПВ ГОСТ 10704 Склад, Купить Электросварные ГОСТ 10704-91 Труба и продольная стальная труба ГОСТ 10704-91 по низкой цене
ГОСТ 10704-91 Труба
ГОСТ 10704-91 Бесшовная труба
ГОСТ 10704 Стальная труба
Tycoon piping является одним из крупных поставщиков и экспортеров высокого качества 9008. ГОСТ 10704-91 Труба стальная бесшовная . Наружный диаметр (т.е. наружный диаметр) прямошовных сварных труб может быть от 10 мм до 1420 мм, а толщина стенки от 1 мм до 32 мм. Размеры изделий этих групп регламентируются ГОСТ. Трубы стальные прямошовные сварные могут иметь длину 2 метра и более. Ассортимент 9Трубы стальные сварные прямошовные 0058 регламентируются в том числе ГОСТ 10705.
Содержание
- ГОСТ 10704-91 Трубы стальные технические
- ГОСТ 10704-91 Трубы стальные химические
- ГОСТ 10704-91 Механические свойства бесшовных стальных труб
- ГОСТ 10704 Бесшовные стальные трубы, допуск
ГОСТ 10704-91 Трубы стальные технические
Продукция | Бесшовная стальная труба/труба |
Стандарт | API 5L, ASTM A106, ASTM A53, ASTM A252, API 5CT, ГБ/Т8162-2008, ГБ/Т8163-2008, ГБ/Т1396-1998, ГБ3087-2008, ГБ/Т18984-2003, ГБ5310-20073, ГОСТ -74, ГОСТ 8732-78 |
Материал | гр.![]() 10#, 20#, 35#, 45#, ст10, ст37, ст20, ст45 |
Размер | Внешний диаметр: 32–610 мм, толщина: 3–50 мм |
Длина | по индивидуальному заказу или 5,8 м/6 м-12 м |
Применение | Транспортировка газа (нефть, природный газ) Жидкость (водоснабжение и водоотведение) Структура (механические части, такие как нефтяная бурильная труба, велосипедная рама и конструкция из стальных лесов, вал автоматической коробки передач) |
Поверхность | без покрытия, цинковое покрытие, оцинкованный, лакированный, антикоррозийный, 3PE/PP/FBE. и т. д. |
Упаковка | Standard Sea Worthy Package или по желанию клиента. |
Наименование товара | Стандарт ГОСТ | Технические характеристики |
Труба сварная | ||
Стальная труба газопровода | ГОСТ 3262-75 | Ø 15-180 мм |
ВПВ труба | ГОСТ 10704-91, 10705-80 | Ø 57-810 мм |
Трубопровод стальная труба | ГОСТ 20295-85 | Ø 140–810 мм |
ГОСТ 20295-85, 10706-76 | Ø 530-1420 мм | |
Оцинкованная стальная труба | ГОСТ 3262-75, ГОСТ 10704-91, 10705-80 | Ø 15–325 мм |
Фасонная стальная труба | ГОСТ 8645-68, 8639-82, | 20х20х1,5-160х120х4,0 |
ТУ 14-105-566-93 | ||
ГОСТ 30245-94 (ст. | 100х100х4,0-200х200х8 | |
Бесшовная стальная труба | ||
Горячекатаная бесшовная стальная труба | ГОСТ 8731-74, 8732-78 (ст.10, 20, 09Г2С) | Ø 32–680 мм |
Холоднотянутая бесшовная стальная труба | ГОСТ 8733-74, 8734-75 (ст.20, 09Г2С) | Ø 10-203 мм |
Лист | ||
Горячекатаный лист | ГОСТ 16523-89, 14637-89 (ст. 3 СП/ПС-5), ГОСТ 17066-94, 19281-89 | 1,5-160 мм |
(ул. | ||
Холоднокатаный лист | ГОСТ 16523-89 | 0,5-3,0 мм |
Оцинкованный лист | ГОСТ 14918-80 | 0,5-1,0 мм |
Стальная полоса, полоса | ГОСТ 103-76 | 4х16-10х100 |
Профиль | ||
стальной стержень AI, AIII | ГОСТ 5781-82 (35ГС, 25Г2С), | Ø 6,0-40 мм |
(А-500С) | СТО АСЧМ 7-93, ТУ 14-1-5254-94 | |
стальная проволока БП-1 | ГОСТ 6727-80 | Ø 3-5 мм |
катанка | ТУ 14-1-5282-94 | Ø 5,5-8,0 мм |
Круглый стержень | ГОСТ 2590-88, 535-88 | Ø 10-250 мм |
ГОСТ 2590-88, 1050-88 | ||
ГОСТ 2590-88, 4543-71 | ||
ГОСТ 2590-88, 19281-89 | ||
Шестигранная сталь | ГОСТ 2879-88, 1050-88 | Ø 17-75 мм |
Квадратная сталь | ГОСТ 2591-88, 535-88 | 10-50 мм |
Уголок сталь | ГОСТ 8509-93 | 25-200 мм |
(ст. | ||
Швеллер стальной | ГОСТ 8510-86 | 63x40x5-160x100x10 |
Двутавровые балки, сталь двутаврового сечения | ГОСТ 8240-89 | |
(ст. 3 СП/ПС-5, 09Г2С-12) |
ГОСТ 10704-91 Химический состав стальных труб
Марка стали | С | Си | Мн | Кр | Никель | Пн | С | Р | Медь | Н |
08 | 0,05-0,12 | 0,17-0,37 | 0,35-0,65 | 0,15 | 0,30 | – | 0,04 | 0,035 | 0,3 | – |
08пс | 0,05-0,11 | 0,05-0,17 | 0,35-0,65 | 0,10 | – | 0,04 | 0,035 | – | – | 0,006 |
08кп | 0,05-0,12 | 0,03 | 0,25-0,50 | 0,10 | – | 0,04 | 0,035 | – | – | 0,006 |
10 | 0,07-0,14 | 0,17-0,37 | 0,35-0,65 | 0,15 | 0,3 | – | – | – | – | – |
10 шт. | 0,07-0,14 | 0,05-0,17 | 0,35-0,65 | 0,15 | 0,3 | – | 0,04 | 0,035 | 0,3 | – |
10кп | 0,07-0,14 | 0,07 | 0,35-0,65 | 0,15 | 0,3 | – | 0,04 | 0,035 | 0,3 | – |
15 | 0,12-0,19 | 0,17-0,37 | 0,35-0,65 | 0,25 | – | – | 0,04 | 0,035 | – | – |
15 шт. | 0,12-0,19 | 0,05-0,17 | 0,35-0,65 | 0,25 | – | – | 0,04 | 0,035 | – | 0,006 |
15кп | 0,12-0,19 | 0,07 | 0,25-0,50 | 0,25 | – | – | 0,04 | 0,035 | – | 0,006 |
20 | 0,17-0,24 | 0,17-0,37 | 0,35-0,65 | 0,25 | 0,25 | – | 0,03 | 0,025 | 0,3 | – |
20кп | 0,17-0,24 | 0,07 | 0,25-0,50 | 0,25 | – | – | 0,04 | 0,035 | – | – |
20 шт. | 0,17-0,24 | 0,05-0,17 | 0,35-0,65 | 0,25 | – | – | 0,04 | 0,035 | – | – |
Ст3сп | 0,14-0,22 | 0,15-0,30 | 0,40-0,65 | 0,30 | – | – | 0,05 | 0,04 | – | 0,01 |
Ст3пс | 0,14-0,22 | 0,05-0,15 | 0,40-0,65 | 0,30 | – | – | 0,05 | 0,04 | – | 0,01 |
Ст3кп | 0,14-0,22 | 0,05 | 0,30-0,60 | 0,30 | – | – | 0,05 | 0,04 | – | 0,01 |
ГОСТ 10704-91 Бесшовные стальные трубы Механические свойства
Марка стали | Прочность на растяжение , Н/мм2 (мин) | Предел текучести , Н/мм2 (мин) | Удлинение, % (мин) |
08кп | 294 | 174 | 27 |
08, 08пс, 10кп | 314 | 196 | 25 |
10, 10пс, 15кп | 333 | 206 | 24 |
Ст2сп, Ст2пс, Ст2кп | 333 | 206 | 24 |
15, 15пс, 20кп | 372 | 225 | 22 |
Ст3сп, Ст3пс, Ст3кп | 372 | 225 | 22 |
20, 20 шт. |
