Гост болтов: ГОСТ 7798-70 болт высокопрочный с шестигранной головкой

alexxlab | 12.03.2023 | 0 | Разное

Содержание

Болт с шестигранной головкой ГОСТ 7798-70, класс точности В



Болт с шестигранной головкой ГОСТ 7798-70, класс точности В в Кургане



К числу наиболее востребованных, особенно в машиностроении, относится болт с шестигранной головкой ГОСТ 7798 70. Болты с повышенным классом точности А используют в том случае, когда отверстия в местах соединения всего на 0,25-0,3 мм превышают диаметр болта, что практически исключает деформацию крепежного соединения при повышенной нагрузке. Болт шестигранный ГОСТ 7798-70 имеет нормальный класс точности – В. Он почти идентичен болтам 7805-70, с той разницей, что его можно использовать при отверстиях в местах соединения, превышающих диаметр болта на 1-1,5 мм. Покрытие у этого вида болтов – цинковое, как и у большинства его аналогов. А это значит, что такой болт практически не подвержен воздействию внешней среды, устойчив к коррозии. Это позволяет использовать эти болты в эксплуатации длительное время, независимо от того, низкая или высокая температура окружающей среды.



Технические характеристики болт гост 7798-70: материалы исполнения, размеры и вес



Параметры болта

Номинальный диаметр резьбы d

М6

М8

М10*

М12*

M14*

M16

М18

М20

М22*

М24

М27

М30

М36

М42

М48

Шаг резьбы, P

крупный

1

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

мелкий

1

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2

2

2

3

3

3

Размер под ключ, S

10

13

17

19

22

24

27

30

32

36

41

46

55

65

75

Диаметр, d1

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

Высота головки, k

4

5,3

6,4

7,5

8,8

10

12

12,5

14

17

17

18,7

22,5

26

30

Диаметр описанной окружности e, не менее

10,9

14,2

18,7

20,9

24

26,2

29,6

33

35,7

39,6

45,2

50,9

60,8

71,3

82,6

hw, не менее

0,15

0,15

0,15

0,15

0,15

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,2

0,25

0,25

dw, не менее

8,7

11,5

15,5

17,2

20,1

22

24,8

27,7

30

33,2

38

42,7

51,1

59,9

69,4

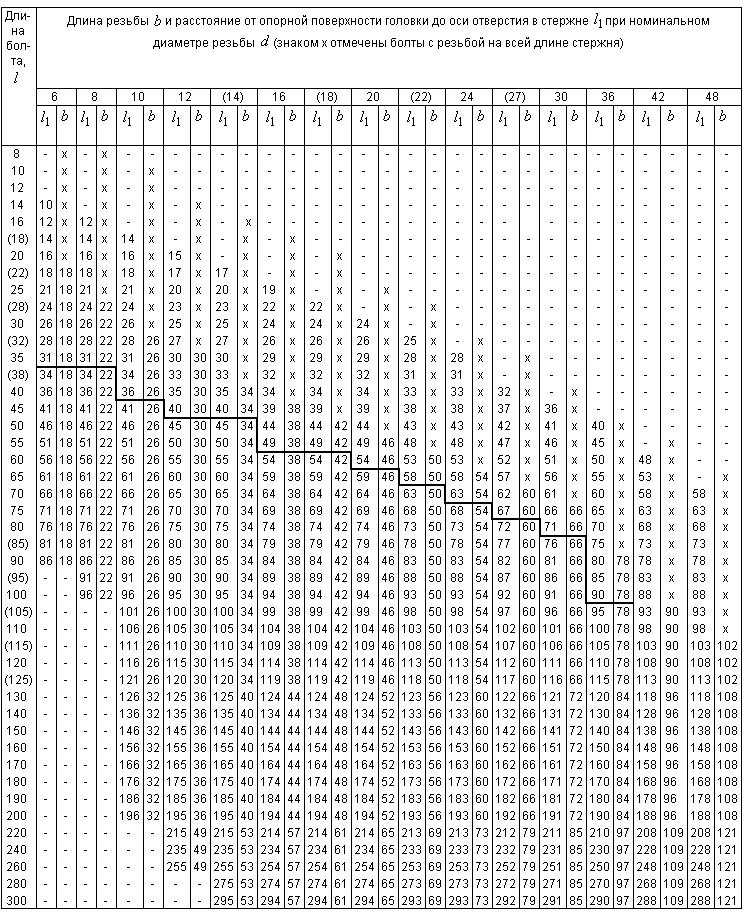

Длина резьбовой части, b

L≤125

18

22

26

30

34

38

42

46

50

54

60

66

78

90

102

125≤L<200

32

36

40

44

48

48

52

60

66

72

84

96

108

L>200

49

53

57

61

61

65

73

79

85

97

109

121

Все параметры в таблице указаны в мм.



* 01.01.1991г. в ГОСТ внесено изменение, предусматривающее возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:

Параметры болта

Номинальный диаметр резьбы d

М10

М12

M14

М22

Размер под ключ, S

16

18

21

34

Диаметр описанной окружности e, не менее

17,6

19,9

22,8

37,3

dw, не менее

14,5

16,5

19,2

31,4

Болты с шестигранной головкой – Союз ДСК

Болты с шестигранной головкой, как правило, изготавливаются двумя методами: Первый – проточкой, когда берется шестигранник и на токарном станке с него снимается лишний металл. В результате такой проточки получается заготовка в виде круглой ножки с шестигранной головой; Второй – штамповкой такой заготовки из круга, т.е. берется металлический круг, отрезается в нужный размер, нагревается, и на специальном прессе, последствии удара, на одном конце данного круга образуется шестигранная голова. Шестигранные болты, изготовленные методом штамповки более дешевые, т.к. при таком способе изготовления практически не остается отходов. При изготовлении методом резки из шестигранника остается много стружки, да и само изготовление занимает больше времени, поэтому болты шестигранные, изготовленные таким методом, стоят дороже. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят болты с шестигранной головкой:

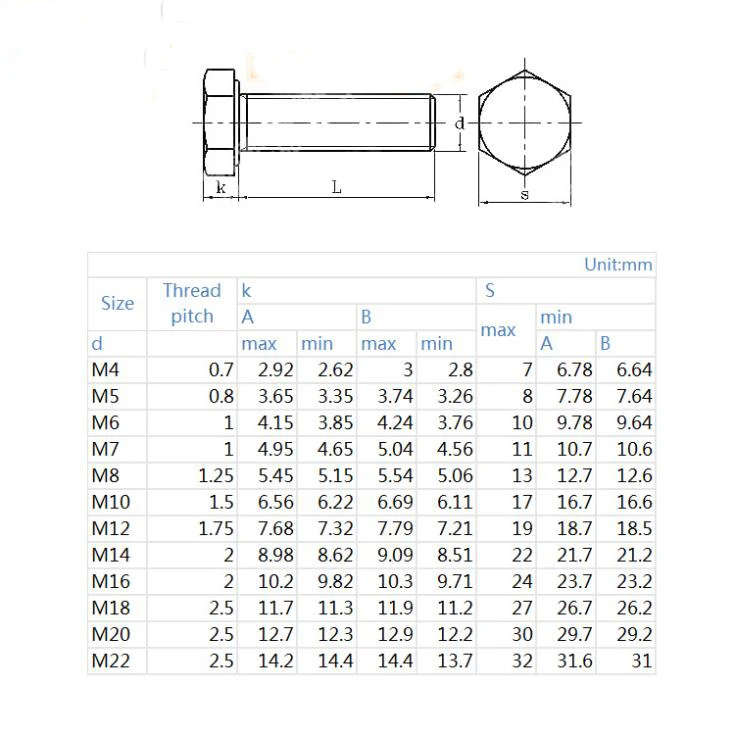

Болт с шестигранной головкой

Как видно из схематичного изображения, приведенного выше, болты шестигранные представляют из себя металлический стержень с шестигранной головкой на одном конце и резьбой на другом.

Резьба может быть выполнена двумя способами: нарезкой или накаткой. Нарезка – это когда резьба нарезается на токарном станке с помощью резца, а накатка – это когда резьба образуется вследствие сильного нажатия на ножку болта вращающихся роликов с резьбой на специализированном накатном станке. Нажатие роликов на заготовку происходит очень быстро, поэтому болты шестигранные, резьба которых производится методом накатки, производятся гораздо быстрее, чем болты шестигранные, резьба которых производится методом нарезки. Также, такие шестигранные болты имеют более низкую себестоимость, за счет того, что при изготовлении резьбы не остается отходов, поэтому способ накатки получил широкое применение у вех производителей болтов. Болты с шестигранной головкой, в зависимости от своего назначения, а также в зависимости от нормативного документа, по которому они изготовлены, могут иметь резьбу различной длины, в том числе и по всей длине ножки. Болты с шестигранной головкой изготавливаются по различным ГОСТам и ОСТам. Наиболее популярные болты с шестигранной головой, которые получили широкое применение в машиностроении и строительстве – это болты изготовленные по следующим нормативным документам:

  • Болты по ГОСТ 7798-70 (болты с шестигранной головкой класса точности В)
  • Болты по ГОСТ 7805-70 (болты с шестигранной головкой класса точности А)

Болты по ГОСТ 7798-70 и Болты по ГОСТ 7805-70 идентичны, их разница заключается только лишь в классе точности, поэтому зачастую болты по ГОСТ 7798-70 заменяют на болты по ГОСТ 7805-70 и наоборот, в случае, если например, одних не оказывается в достаточном количестве в наличии. Такие болты могут быть изготовлены в 4-х различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 4-х исполнений болтов шестигранных по ГОСТ 7798-70 и ГОСТ 7805-70:

Болты по ГОСТ 7798-70 и ГОСТ 7805-70

Болты по ГОСТ 7798-70 и ГОСТ 7805-70 могут быть изготовлены с различными классами прочности: 5. 8, 8.8, 10.8, 12,9. Чем выше класс прочности болтов, тем такие болты тверже. Наша компания повышает класс прочности за счет закалки болтов в печи. Диаметр таких болтов варьируется от 6мм до 48 мм, а их длина от 8 мм до 300 мм.

Ниже приведен пример условного обозначения болтов с шестигранной головой:

Болт исполнения 1, с диаметром резьбы d=12 мм, с размером «под ключ» S = 18 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, без покрытия по ГОСТ 7798-70:

Болт M12-6gх60.58(S18) ГОСТ 7798-70

Стандартным классом считается класс прочности – 5.8, поэтому болты с классом прочности выше 5.8 считаются высокопрочными. Зарубежный стандарт, по которому изготавливаются болты шестигранные по ГОСТ 7798-70 и ГОСТ 7805-70 называется DIN 933. Болты по DIN 933 идентичны болтам по вышеуказанным ГОСТам.

Болты по ГОСТ 7798-70 и ГОСТ 7805-70 могут быть изготовлены с различными покрытиями. Наиболее популярное покрытие болтов – это оцинковка. Болты шестигранные оцинкованные меньше подвержены коррозии и дольше остаются в хорошем состоянии. Оцинковка может быть различной толщины, но, наша компания поставляет болты оцинкованные с толщиной оцинковки в двух вариантах – 6мкм и 9мкм. Болты оцинкованные стоят немного дороже чем болты черные, но они могут эксплуатироваться в более жестких условиях. Процесс оцинковки очень прост и быстр, в тоже время оцинкованные болты ничем не уступают болтам с различными другими покрытиями, поэтому болты оцинкованные получили широкое применение среди потребителей, использующих болты во влажной среде, или среде, не защищенной от влияния погодных условий.

Ниже приведен пример условного обозначения болтов оцинкованных по ГОСТ 7798-70:

Болт оцинкованный исполнения 1, с диаметром резьбы d=18 мм, с длиной l=120 мм, с полем допуска 6g, класса прочности 5.8, с покрытием толщиной 9мкм по ГОСТ 7798-70:

Болт M18-6gх120.58.019 ГОСТ 7798-70

Т.е. из примера условного обозначения видно, что оцинковка обозначается комбинацией цифр – 01, плюс ее толщина. Наша компания поставляет болты с такими покрытиями как оцинковка (болты оцинкованные) и кадмиевое покрытие (болты кадмированные). Кадмиевое покрытие обозначается комбинацией цифр – 02, плюс его толщина.

Если среда, в которой используются болты агрессивная, такая, как нефть, газ или различные кислоты, то болты шестигранные изготавливают из нержавеющих марок стали (болты нержавеющие). Нержавеющие болты стоят значительно дороже, но в агрессивных средах они незаменимы. В зависимости от агрессивности среды можно использовать различные по качеству нержавеющие стали, тем самым понижая стоимость болтов, поэтому болты нержавеющие из одних сталей зачастую значительно отличаются по цене от нержавеющих болтов из других сталей. Например, болты нержавеющие по ГОСТ 7798-70 или ГОСТ 7805-70, изготовленные из стали 20х13, гораздо дешевле чем нержавеющие болты по ГОСТ 7798-70 или ГОСТ 7805-70, изготовленные из стали 12х18н10т.

Если Вам требуются остальные характеристики болтов с шестигранной головкой, изготовленных по ГОСТ 7798-70 и ГОСТ 7805-70, такие как: вес, шаг резьбы, размер под ключ и др. , то вы можете посмотреть их, скачав данные нормативные документы с нашего сайта.

Пользуясь данными документами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих болтов с шестигранной головкой.

Наша компания может поставлять болты шестигранные из различных марок стали, таких как: сталь 20, 35, 40х и 09г2с (болты стальные, болты оцинкованные), сталь 12х18н10т, 14х17н2, 20Х13 и 10х17н13м2т (болты нержавеющие) и д.р.

Помимо российских нормативных документов, наша компания поставляет шестигранные болты, изготовленные по зарубежным стандартам DIN и ISO.

На все болты с шестигранной головкой, болты оцинкованные и болты нержавеющие поставляемые нашей компанией, выдаются паспорта качества.

Возможно изготовление болтов других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные болты). Нестандартные болты – это болты не попадающие ни под один общепринятый стандарт. Для того, чтобы заказать нестандартные болты Вам потребуется выслать чертеж или эскиз нестандартного болта со всеми необходимыми размерами.

Если у вас остались вопросы, связанные с шестигранными болтами, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343)361 2377

Изготавливаемая продукция: Болты

Различные железнодорожные болты с гайками для российских железных дорог ГОСТ Зажимной болт

  • Подробная информация
  • Описание продукта

Название продукта: Железнодорожный болт Заявка: Железнодорожный
Класс: 6.4.8.5.6.8.8.10.9.”> 4.6.4.8.5.6.8.8.10.9. Материал: К235, 35#, 45#, 40Кр
Поверхность: Гладкая (промасленная), черный оксид, цинк, HDG, воск, битум, Dacromet Стандарт: UIC864-2
Гарантия: 100% выполнить контракт Тендерное сотрудничество:: Мы приветствуем клиентов, которые просят нас принять участие в новых тендерах
Высокий свет:

железнодорожных болтов

,

болтов с шестигранной головкой

Различные железнодорожные болты с гайками, Т-образный болт M22x72 для российских железных дорог ГОСТ Зажимной болт

1 1

Марка

ЧЖУНЮЭ

Имя

Т-образный болт

Тип

ХС26/ХС32

Русский зажимной болт и закладной болт

 Или тип по чертежам заказчика

Класс

4,6

5,6

8,8

10,9

Материал

К235

35#

45#

40Cr

Механические свойства

Прочность на растяжение: ≥400 МПа

Прочность на растяжение: ≥500 МПа

Прочность на растяжение:≥800 МПа

Прочность на растяжение:≥1000 МПа

Предел текучести:

≥240 МПа

Предел текучести:

≥300 МПа

Предел текучести:

≥640 МПа

Предел текучести:

≥900 МПа

Удлинение:≥22%

Удлинение:≥20%

Удлинение: ≥12%

Удлинение:≥9%

Холодная гибка: 90 градусов без трещин

Холодная гибка: 90 градусов без трещин

Холодная гибка: 90 градусов без трещин

Холодная гибка: 90 градусов без трещин

Поверхность

обычная (промасленная), оксид черный, цинк, HDG, воск, битум, Dacromet, Sherardizing

Стандарт относится к

UIC864-2





Основной тип:



Натуральная поверхность

Болты

Тип рым-болт стрелочный болт анкерный болт
Материал 20МнТиБ А5,А3 и т. д. К235А
Спецификация М24 М5-М48 М27
Приложение системы железнодорожных скреплений, стрелочные переводы и т. д.
Код окончания или другая обработка в соответствии с требованиями заказчика.


Шоу продукта:


Мы производим пластинку с рыбной пластиной в соответствии с AS1085.4-19998. Номинальный диаметр резьбы составляет M20/M22/M24, а резьба рычажных болтов имеет квадратную форму. Фаска с номинальным углом 45 градусов должна быть предусмотрена на глубину, немного превышающую глубину резьбы, гайка должна соответствовать AS/NZS 1252.
Материал: Q235 и 45#
Класс: 8. 8
Поверхность: Гладкая, черная краска
MOQ: 5000PCS
Упаковка: Полиэтиленовые пакеты и деревянные поддоны или в соответствии с требованиями клиентов
Химический состав и механические свойства показаны ниже.

С

Мн

Р

С

0,55 (макс.)

0,25(мин)

0,04 (макс.)

0,04 (макс.)



Прочность на растяжение

Предел текучести

Удлинение

800 МПа

640 МПа

12%




3. Мы производим стыковые болты в соответствии со стандартом BS. Эти рым-болты могут быть изготовлены из низкоуглеродистой или высокопрочной стали класса 8. 8, а также в соответствии с последними спецификациями Transnet. Доступны метрические и имперские размеры, которые используются для накладок BS50, BS60R, BS70A, BS75A, BS75R, BS80A, BS80R, BS90A, BS90R, BS95A, BS95R и BS95N.
Придерживаясь нашей политики приоритета качества, ZHONGYUE уделяет большое внимание управлению контролем качества рыбной тарелки. Мы получили ISO9001-2008 сертификаты и получили лицензию Министерства железнодорожного транспорта Китая на производство железнодорожной продукции. У нас есть полный набор контрольно-измерительных приборов, чтобы гарантировать, что все наши стыковые болты имеют высокое качество и соответствуют требованиям клиентов.
Являясь ведущим производителем рельсовых скреплений в Китае, компания ZHONGYUE также производит многие другие железнодорожные скрепления, такие как шпалы, шпалы, рельсовые анкеры, рельсовые соединительные стержни, соединительные пластины, рельсовые зажимы, эластичные рельсовые зажимы, натяжные зажимы SKL, рельсы. плечо и так далее.
