ГОСТ 16093-81. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (65114)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА МЕТРИЧЕСКАЯ
ДОПУСКИ. ПОСАДКИ С ЗАЗОРОМ
ГОСТ 16093-81
(СТ СЭВ 640-77)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Основные нормы взаимозаменяемости РЕЗЬБА МЕТРИЧЕСКАЯ Допуски. Посадки с зазором Basic norms of interchangebility. Metric screw thread. Tolerances. Clearance fits | ГОСТ (СТ СЭВ 640-77) Взамен |
Постановлением Государственного комитета СССР по стандартам от 18 июня 1981 г.
с 01.01.82
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на метрическую резьбу с профилем по ГОСТ 9150-81, диаметрами от 1 до 600 мм по ГОСТ 8724-81 и ГОСТ l6967-81, основными размерами по ГОСТ 24705-81 и ГОСТ 24706-81 и устанавливает систему допусков для посадок с зазором.
Стандарт полностью соответствует СТ СЭВ 640 77.
1.1. Обозначения, принятые в настоящем стандарте, приведены в табл. 1:
Таблица 1
Обозначение | Наименование |
d | Наружный диаметр наружной резьбы (болта) |
d1 | Внутренний диаметр наружной резьбы |
d2 | Средний диаметр наружной резьбы |
D | Наружный диаметр внутренней резьбы (гайки) |
D1 | Внутренний диаметр внутренней резьбы |
D2 | Средний диаметр внутренней резьбы |
P | Шаг резьбы |
H | Высота исходного треугольника |
Rmin | Наименьший радиус впадины наружной резьбы |
S | Длины свинчивания группы короткие |
N | Длины свинчивания группы нормальные |
Длины свинчивания группы длинные | |
Td; Td2; TD1; ТD2 | Допуски диаметров d, d2, D1, D2 |
es | Верхнее отклонение диаметров наружной резьбы |
ES | Верхнее отклонение диаметров внутренней резьбы |
ei | Нижнее отклонение диаметров наружной резьбы |
EI | Нижнее отклонение диаметров внутренней резьбы |
1. 2. Система допусков резьбы предусматривает:
допуски диаметров резьбы;
положения полей допусков диаметров резьбы;
классификацию длин свинчивания;
поля допусков резьбы и их выбор с учетом длин свинчивания.
1.3. Схемы полей допусков наружной и внутренней резьбы в посадках с зазором приведены на черт. 1.
Черт. 1
Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.
1.4. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемыми цифрами. Степени точности диаметров резьбы приведены в табл. 2.
Допуски диаметров d и D не устанавливаются.
Допуски среднего диаметра резьбы являются суммарными.
Таблица 2
Вид резьбы | Диаметр резьбы | Степень точности |
Наружная резьба | d | 4; 6; 8 |
d2 | 3; 4; 5; 6; 7; 8; 9; 10* | |
Внутренняя резьба | D2 | 4; 5; 6; 7; 8; 9* |
D1 | 4; 5; 6; 7; 8 |
* Только для резьб на деталях из пластмасс.
1.5. Положение поля допуска диаметра резьбы определяется основным отклонением (верхним es для наружной резьбы и нижним EI для внутренней) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней.
Положения полей допусков приведены на черт. 1 и в табл. 3.
Таблица 3
Вид резьбы | Диаметр резьбы | Степень точности |
Наружная резьба | d | d; е; f; g; h |
d2 | d; е; f; g; h | |
Внутренняя резьба | D2 | Е; F; G; H |
D1 | Е; F; G; H |
Примечания:
1. Верхнее отклонение диаметра d1 должно соответствовать основному отклонению диаметра d
2. Нижнее отклонение диаметра D должно соответствовать основному отклонению диаметра D2.
3. Основные отклонения Е и F установлены только для специального применения при значительных толщинах слоя защитного покрытия.
1.6. Длины свинчивания подразделяются на три группы: короткие S, нормальные N и длинные L.
1.7. Поле допуска диаметра резьбы образуется сочетанием допуска и основного отклонения. Поле допуска резьбы образуется сочетанием поля допуска среднего диаметра с полем допуска диаметра выступов (диаметров d или D1).
1.8. Расчетные формулы и правила округления числовых значений допусков, основных отклонений и длин свинчивания приведены в приложении 1.
2.1. Обозначение поля допуска диаметра резьбы состоит из цифры, обозначающей степень точности, и буквы, обозначающей основного отклонение.
Например: 4h; 6g; 6H.
2.2. Обозначение поля допуска резьбы состоит, из обозначения поля допуска среднего диаметра, помещаемого на первом месте, и обозначения поля допуска диаметра выступов. Например:
Если обозначение поля допуска диаметра выступов совпадает с обозначением поля допуска среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется. Например:
2.3. В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением размера резьбы.
Примеры обозначения резьбы:
с крупным шагом
наружной резьбы: М12-6g;
внутренней резьбы: М12-6Н;
с мелким шагом
наружной резьбы: М12´1-6g;
внутренней резьбы: М12´1-6Н;
левой резьбы
наружной резьбы: М12´1LH–6g;
внутренней резьбы: M12´1LH-6Н.
2.4. Длина свинчивания N в условном обозначении резьбы не указывается.
Длина свинчивания, к которой относится допуск резьбы, должна быть указана в миллиметрах в обозначении резьбы в следующих случаях:
1) если она относится к группе L;
2) если она относится к группе S, но меньше, чем вся длина резьбы.
Пример обозначения резьбы с длиной свинчивания, отличающейся от нормальной:
2.5. Посадка в резьбовом соединении обозначается дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе – обозначение поля допуска наружной резьбы.
Например: M12-6H/6g;
М12´1-6H/6g;
M12´1LH-6H/6g.
3.1. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 4 – 6.
Таблица 4
Допуски диаметров d и D1
Шаг Р , мм | Наружная резьба | Внутренняя резьба | ||||||
Степень точности | ||||||||
4 | 6 | 8 | 4 | 5 | 6 | 7 | 8 | |
Допуск, мкм | ||||||||
Td | TD1 | |||||||
0,2 | 36 | 56 | – | 38 | 48 | 60 | – | – |
0,25 | 42 | 67 | – | 45 | 56 | 71 | – | – |
0,3 | 48 | 75 | – | 53 | 67 | 85 | – | – |
0,35 | 53 | 85 | – | 63 | 80 | 100 | – | – |
0,4 | 60 | 95 | – | 71 | 90 | 112 | – | – |
0,45 | 63 | 100 | – | 80 | 100 | 125 | – | – |
0,5 | 67 | 106 | – | 90 | 112 | 140 | 180 | – |
0,6 | 80 | 125 | – | 100 | 125 | 160 | 200 | – |
0,7 | 90 | 140 | – | 112 | 140 | 180 | 224 | – |
0,75 | 90 | 140 | – | 118 | 150 | 190 | 236 | – |
0,8 | 95 | 150 | 236 | 125 | 160 | 200 | 250 | 315 |
1 | 112 | 180 | 280 | 150 | 190 | 236 | 300 | 375 |
1,25 | 132 | 212 | 335 | 170 | 212 | 265 | 335 | 425 |
1,5 | 150 | 236 | 375 | 190 | 236 | 300 | 375 | 475 |
1,75 | 170 | 265 | 425 | 212 | 265 | 335 | 425 | 530 |
2 | 180 | 280 | 450 | 236 | 300 | 375 | 475 | 600 |
2,5 | 212 | 335 | 530 | 280 | 355 | 450 | 569 | 710 |
3 | 236 | 375 | 600 | 315 | 400 | 500 | 630 | 800 |
3,5 | 265 | 425 | 670 | 355 | 450 | 560 | 710 | 900 |
4 | 300 | 475 | 750 | 375 | 475 | 600 | 750 | 950 |
4,5 | 315 | 500 | 800 | 425 | 530 | 670 | 850 | 1060 |
5 | 335 | 530 | 850 | 450 | 560 | 710 | 900 | 1120 |
5,5 | 355 | 560 | 900 | 475 | 600 | 750 | 950 | 1180 |
6 | 375 | 600 | 950 | 500 | 630 | 800 | 1000 | 1250 |
Таблица 5
Допуски диаметра d2
Номинальный диаметр резьбы d, мм | Шаг Р, мм | Степень точности | |||||||
3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
Допуск Тd2 , мкм | |||||||||
От 1 до 1,4 | 0,2 | 24 | 30 | 38 | 48 | (60) | (75) | – | – |
0,25 | 26 | 34 | 42 | 53 | (67) | (85) | – | – | |
0,3 | 28 | 36 | 45 | 56 | (71) | (90) | – | – | |
Св. | 0,2 | 25 | 32 | 40 | 50 | (63) | (80) | – | – |
0,25 | 28 | 36 | 45 | 56 | (71) | (90) | – | – | |
0,35 | 32 | 40 | 50 | 63 | 80 | (100) | – | – | |
0,4 | 34 | 42 | 53 | 67 | 85 | (106) | – | – | |
0,45 | 36 | 45 | 56 | 71 | 90 | (112) | – | – | |
Св. | 0,25 | 28 | 36 | 45 | 56 | (71) | – | – | – |
0,35 | 34 | 42 | 53 | 67 | 85 | (106) | – | – | |
0,5 | 38 | 48 | 60 | 75 | 95 | (118) | – | – | |
0,6 | 42 | 53 | 67 | 85 | 106 | (132) | – | – | |
0,7 | 45 | 56 | 71 | 90 | 112 | (140) | – | – | |
0,75 | 45 | 56 | 71 | 90 | 112 | (140) | – | – | |
0,8 | 48 | 60 | 75 | 95 | 118 | 150 | 190 | 236 | |
Св. | 0,25 | 32 | 40 | 50 | 63 | (80) | – | – | – |
0,35 | 36 | 45 | 56 | 71 | 90 | – | – | – | |
0,5 | 42 | 53 | 67 | 85 | 106 | (132) | – | – | |
0,75 | 50 | 63 | 80 | 100 | 125 | (160) | – | – | |
1 | 56 | 71 | 90 | 112 | 140 | 180 | 224 | 280 | |
1,25 | 60 | 75 | 95 | 118 | 150 | 190 | 236 | 300 | |
1,5 | 67 | 85 | 106 | 132 | 170 | 212 | 265 | 335 | |
Св. | 0,35 | 38 | 48 | 60 | 75 | 95 | – | – | – |
0,5 | 45 | 56 | 71 | 90 | 112 | (140) | – | – | |
0,75 | 53 | 67 | 85 | 106 | 132 | (170) | – | – | |
1 | 60 | 75 | 95 | 118 | 150 | 190 | 236 | 300 | |
1,25 | 67 | 85 | 106 | 132 | 170 | 212 | 265 | 335 | |
1,5 | 71 | 90 | 112 | 140 | 180 | 224 | 280 | 355 | |
1,75 | 75 | 95 | 118 | 150 | 190 | 236 | 300 | 375 | |
2 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | |
2,5 | 85 | 106 | 132 | 170 | 212 | 265 | 335 | 425 | |
Св. | 0,5 | 48 | 60 | 75 | 95 | 118 | – | – | – |
0,75 | 56 | 71 | 90 | 112 | 140 | (180) | – | – | |
1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | |
1,5 | 75 | 95 | 118 | 150 | 190 | 236 | 300 | 375 | |
2 | 85 | 106 | 132 | 170 | 212 | 265 | 335 | 425 | |
3 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | |
3,5 | 106 | 132 | 170 | 212 | 265 | 335 | 425 | 530 | |
4 | 112 | 140 | 180 | 224 | 280 | 355 | 450 | 560 | |
4,5 | 118 | 150 | 190 | 236 | 300 | 375 | 475 | 600 | |
Св. | 0,5 | 50 | 63 | 80 | 100 | 125 | – | – | – |
0,75 | 60 | 75 | 95 | 118 | 150 | – | – | – | |
1 | 71 | 90 | 112 | 140 | 180 | 224 | 280 | 355 | |
1,5 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | |
2 | 90 | 112 | 140 | 180 | 224 | 280 | 355 | 450 | |
3 | 106 | 132 | 170 | 212 | 265 | 335 | 425 | 530 | |
4 | 118 | 150 | 190 | 236 | 300 | 375 | 475 | 600 | |
5 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | |
5,5 | 132 | 170 | 212 | 265 | 335 | 425 | 530 | 670 | |
6 | 140 | 180 | 224 | 280 | 355 | 450 | 560 | 710 | |
Св. | 0,75 | 63 | 80 | 100 | 125 | 160 | – | – | – |
1 | 75 | 95 | 118 | 150 | 190 | – | – | – | |
1,5 | 85 | 106 | 132 | 170 | 212 | 265 | 335 | 425 | |
2 | 95 | 118 | 150 | 190 | 236 | 300 | 375 | 475 | |
3 | 112 | 140 | 180 | 224 | 280 | 355 | 450 | 560 | |
4 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | |
6 | 150 | 190 | 236 | 300 | 375 | 475 | 600 | 750 | |
Св. | 1,5 | 90 | 112 | 140 | 180 | 224 | 280 | 355 | – |
2 | 106 | 132 | 170 | 212 | 265 | 335 | 425 | 530 | |
3 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | |
4 | 140 | 180 | 224 | 280 | 355 | 450 | 560 | 710 | |
6 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | |
Св. | 2 | 112 | 140 | 180 | 224 | 280 | 355 | 450 | – |
4 | 150 | 190 | 236 | 300 | 375 | 475 | 600 | 750 | |
6 | 170 | 212 | 265 | 335 | 425 | 530 | 670 | 850 |
Скачать бесплатно
Длина свинчивания
Основные понятия
Источник: ГОСТ 11 708 – 66
Длина свинчивания – длина соприкосновения винтовых поверхностей наружной и внутренней резьб в осевом направлении.
Длина резьбы – длина участка поверхности, на котором образована резьба, включая сбег и фаску.
Интервалы диаметров резьбы, d |
Шаг ,P, мм |
Максимальная длина свинчивания |
10-14 |
3 |
30 |
30-44 |
35 |
|
22-28 |
5 |
50 |
30-42 |
6 |
55 |
22-28 |
8 |
65 |
44-60 |
90 |
|
30-42 |
10 |
90 |
Примеры обозначения трапецеидальных резьб
Однозаходной
Трап 24х5 кл. 3; Трап 24х5 кл.3Х
То же, левой резьбы
Трап 24х5 лев. кл.3; Трап 24х5 лев. кл.3Х
Двухзаходной
Трап 24х(2х5) кл.3; Трап 24х(2х5) кл.3Х
То же, левой резьбы
Трап 24х(2х5) лев. кл.3; Трап 24х(2х5) лев. кл.3Х
Если заданы предельные отклонения размеров резьб до нанесения покрытия и не сделано других оговорок, то размеры резьбы после нанесения покрытия не должны выходить за пределы, определяемые номинальным профилем резьбы и соответствующие основным отклонениям h; H.
Если в чертеже резьбовой детали содержится указание “Размеры после покрытия”, предельные отклонения резьбы покрытой детали должны соответствовать приведенным в СТП 411 005 – 77 для указанного в чертеже поля допуска резьбы.
Примеры обозначения резьб с нормальной длинной свинчивания (N):
• с крупным шагом
– болта М12-6g,
– гайки М12-6H;
• с мелким шагом
– болта М12х1–6g,
– гайки М12х1-6g.
То же, левой резьбы:
• с крупным шагом
– болта М12LH-6g,
– гайки М12LH-6H;
• с мелким шагом
– болта М12х1LH–6g,
– гайки М12х1LH-6g.
Пример обозначения резьбы с длиной свинчивания, отличающейся от нормальной:
М12 – 6g – 30.
Шаг, Р, мм |
Номинальный диаметр резьбы, d, мм |
Длины свинчивания (N) |
0,25 |
От 1,0 до 1,4 |
Св. |
Св 1,4 “ 2,8 |
“0,6 “ 1,9 |
|
0,3 |
От 1,0 до 1,4 |
Св 0,7 до 2,0 |
0,35 |
Св 1,4 до 2,8 |
Св 0,8 до 2,6 |
“ 2,8 “ 5,6 |
“ 1,0 “ 3,0 |
|
0,4 |
Св 1,4 до 2,8 |
Св 1,0 до 3,0 |
0,45 |
Св 1,4 до 2,8 |
Св 1,3 до 3,8 |
0,5 |
Св 2,8 до 5,6 |
Св 1,5 до 4,5 |
“ 5,6 “ 11,2 |
“ 1,6 “ 4,7 |
|
“ 11,2 “ 22,4 |
“ 1,8 “ 5,5 |
|
0,7 |
Св 2,8 “ 5,6 |
Св 2,0 до 6,0 |
0,75 |
Св 2,8 “ 5,6 |
Св 2,0 до 6,7 |
“ 5,6 “ 11,2 |
“ 2,4 “ 7,1 |
|
“ 11,2 “ 22,4 |
“ 2,8 “ 8,3 |
|
“ 22,4 “ 45,0 |
“ 3,1 “ 9,5 |
|
0,8 |
Св 2,8 до 5,6 |
Св 2,5 до 7,5 |
1,0 |
Св 5,6 до 11,2 |
Св 3,0 до 9,0 |
“ 11,2 “ 22,4 |
“ 3,8 “ 11,0 |
|
“ 22,4 “ 45,0 |
“ 4,0 “ 12,0 |
|
“ 45,0 “ 90,0 |
“ 4,8 “ 14,0 |
|
1,25 |
Св 5,6 до 11,2 |
Св 4,0 до 12,0 |
“ 11,2 “ 22,4 |
“ 4,5 “ 13,0 |
|
1,5 |
Св 5,6 до 11,2 |
Св 5,0 до 15,0 |
“11,2 “ 22,4 |
“ 5,6 “ 16,0 |
|
“ 22,4 “ 45,0 |
“ 6,3 “ 19,0 |
|
“ 45,0 “ 90,0 |
“ 7,5 “ 22,0 |
|
“ 90,0 “180,0 |
“ 8,3 “ 25,0 |
|
1,75 |
Св 11,2 до 22,4 |
Св 6,0 до 18,0 |
2 |
Св 11,2 до 22,4 |
Св 8,0 до 24,0 |
“ 22,4 “ 45,0 |
“ 8,5 “ 25,0 |
|
Св 45,0 до 90,0 |
Св 9,5 до 28,0 |
|
“ 90,0 “ 180,0 |
“ 12,0 “ 36,0 |
|
“ 180,0 “ 355,0 |
“ 13,0 “ 38,0 |
|
2,5 |
Св 11,2 до 22,4 |
Св 10,0 до 30,0 |
3,0 |
Св 22,4 до 45,0 |
Св 12,0 до 36,0 |
“ 45,0 “ 90,0 |
“ 15,0 “ 45,0 |
|
“ 90,0 “ 180,0 |
“ 18,0 “ 53,0 |
|
“ 180,0 “ 355,0 |
“20,0 “ 60,0 |
|
3,5 |
Св 22,4 до 45,0 |
Св 15,0 до 45,0 |
4 |
Св 22,4 до 45,0 |
Св 18,0 до 53,0 |
“ 45,0 “ 90,0 |
“ 19,0 “ 56,0 |
|
“ 90,0 “ 180,0 |
“ 24,0 “ 71,0 |
|
“ 180,0 “ 355,0 |
“ 26,0 “ 80,0 |
|
“ 355,0 “ 600,0 |
“ 29,0 “ 87,0 |
|
4,5 |
Св 22,4 до 45,0 |
Св 21, до 63,0 |
5 |
Св 45,0 до 90,0 |
Св 24,0 до 71,0 |
5,5 |
Св 45,0 до 90,0 |
Св 28,0 до 85,0 |
6 |
Св 45,0 до 90,0 |
Св 32,0 до 95,0 |
К оглавлению
Гидро- и пневмоцилиндры — присоединительные резьбы штоков и плунжеров
Стандарты → ГОСТ 25020-84: Гидро- и пневмоцилиндры — присоединительные резьбы штоков и плунжеров
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССРРАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛИ
А. Я. Оксененко, В. С. Макаров, А. И. Гольдшмидт, Л. В. Колосова
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Зам. министра Н. А. Паничев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14 сентября 1984 г. № 3221
Редактор О. К Абашкова
Технический редактор Н. В. Келейникова Корректор Л. А. Синица
ГИДРО- И ПНЕВМОЦИЛИНДРЫ
Присоединительные резьбы штоков и плунжеров
Hydraulic and pneumatic cylinders. Piston rod and plunger threads
ОКП 41 000
ГОСТ 25020-84
(СТ СЭВ 4344—83)
Взамен ГОСТ 25020—81
Постановлением Государственного комитета СССР по стандартам от 14 сентября 1984 г. № 3221 срок введения установлен
с 01.07.85
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на поршневые, плунжерные, мембранные и сильфонные гидро- и пневмоцилиндры (одноступенчатые и телескопические) общепромышленного применения.
Стандарт не устанавливает внутренние резьбы, диаметр которых определяют внутренним диаметром полого штока и плунжера, а также присоединительные резьбы для трубопроводов, подводящих рабочие среды через шток.
Стандарт полностью соответствует ИСО 4395—78 и СТ СЭВ 4344—83.
2. Типы и размеры присоединительных резьб штоков и плунжеров должны соответствовать указанным на чертеже и в таблице.
Внутренняя резьба
Наружная резьба с уступом
Наружная резьба без уступа
мм |
||
Размеры резьб d |
Длина резьбы L |
|
короткая |
длинная |
|
МЗХ0. |
6 |
9 |
М4×0.5 |
8 |
12 |
М5×0.5 |
10 |
15 |
Мб X 0,75 |
12 |
16 |
М8×1 |
12 |
20 |
М10×1,25 |
14 |
22 |
М12×1.25 |
16 |
24 |
М14×1. |
18 |
28 |
М16×1.5 |
22 |
32 |
М18×1.5 |
25 |
36 |
M20x1.5 |
28 |
40 |
М22×1.5 |
30 |
44 |
М24×2 |
32 |
48 |
М27×2 |
36 |
54 |
МЗ0x2 |
40 |
60 |
МЗЗХ2 |
45 |
66 |
М36×2 |
50 |
72 |
М42×2 |
96 |
84 |
М48×2 |
63 |
96 |
М56×2 |
75 |
112 |
М64ХЗ |
85 |
128 |
М72ХЗ |
85 |
128 |
М80ХЗ |
95 |
140 |
М90×3 |
106 |
140 |
М100ХЗ |
112 |
– |
М110ХЗ |
112 |
– |
М125×4 |
125 |
– |
М140×4 |
140 |
– |
М160×4 |
160 |
– |
М180×4 |
180 |
– |
M200x4 |
200 |
– |
М220×4 |
220 |
– |
М250×6 |
250 |
– |
М280×6 |
280 |
– |
Примечания:
1. Для внутренней резьбы длина L является наименьшей, для наружной — наибольшей.
2. Если при установке или регулировке применяют контргайку, то используют длинные резьбы.
3. Для цилиндров, спроектированных до введения в действие настоящего стандарта, допускается применять резьбы и длины резьб, размеры которых отличаются от установленных в настоящем стандарте.
-1524
Заказать
Параметры винта | Номинальный диаметр резьбы d1 | |||||||||||||||
М1,6 | М2 | М2,5 | М3 | М (3,5) | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | ||
Шаг резьбы, P | крупный | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 |
мелкий | — | — | — | — | — | — | — | — | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | |
Диаметр головки, D | 3 | 3,8 | 4,5 | 5,5 | 6 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | |
Высота головки, k | 1 | 1,3 | 1,6 | 2 | 2,4 | 2,6 | 3,3 | 3,9 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
Длина резьбы нормальная*, b | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 |
Длина болта l, мм | Теоретическая масса 1000 шт. | ||||||||||||||
М1,6 | М2 | М2,5 | М3 | М (3,5) | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М18 | М20 | |
2 | 0,073 | ||||||||||||||
2,5 | 0,079 | 0,151 | |||||||||||||
3 | 0,084 | 0,160 | 0,272 | 0,470 | |||||||||||
3,5 | 0,090 | 0,169 | 0,286 | 0,492 | |||||||||||
4 | 0,096 | 0,178 | 0,301 | 0,513 | 0,727 | 1,022 | |||||||||
5 | 0,107 | 0,196 | 0,330 | 0,557 | 0,785 | 1,098 | |||||||||
6 | 0,118 | 0,214 | 0,360 | 0,600 | 0,844 | 1,175 | 2,078 | ||||||||
7 | 0,129 | 0,232 | 0,389 | 0,643 | 0,902 | 1,254 | 2,200 | 3,394 | |||||||
8 | 0,141 | 0,250 | 0,418 | 0,687 | 0,961 | 1,328 | 2,322 | 3,569 | |||||||
9 | 0,152 | 0,268 | 0,448 | 0,730 | 1,019 | 1,404 | 2,445 | 3,743 | |||||||
10 | 0,163 | 0,286 | 0,477 | 0,773 | 1,078 | 1,481 | 2,567 | 3,918 | |||||||
11 | 0,174 | 0,304 | 0,506 | 0,816 | 1,136 | 1,557 | 2,689 | 4,093 | |||||||
12 | 0,186 | 0,322 | 0,535 | 0,860 | 1,195 | 1,634 | 2,811 | 4,267 | 8,516 | ||||||
13 | 0,197 | 0,340 | 0,565 | 0,903 | 1,254 | 1,710 | 2,933 | 4,442 | 8,831 | ||||||
14 | 0,208 | 0,358 | 0,594 | 0,946 | 1,312 | 1,786 | 3,056 | 4,617 | 9,146 | ||||||
16 | 0,231 | 0,394 | 0,653 | 1,033 | 1,429 | 1,932 | 3,300 | 4,966 | 9,777 | ||||||
18 | 0,431 | 0,711 | 1,120 | 1,546 | 2,092 | 3,544 | 5,315 | 10,408 | 17,590 | 25,640 | |||||
20 | 0,468 | 0,770 | 1,206 | 1,663 | 2,245 | 3,789 | 5,664 | 11,040 | 18,580 | 27,080 | |||||
22 | 0,829 | 1,293 | 1,780 | 2,398 | 4,033 | 6,014 | 11,670 | 19,580 | 28,53 | ||||||
25 | 0,917 | 1,423 | 1,956 | 2,627 | 4,400 | 6,537 | 12,617 | 21,080 | 30,700 | 44,68 | |||||
28 | 1,553 | 2,132 | 2,857 | 4,766 | 7,061 | 13,563 | 22,570 | 32,870 | 47,64 | ||||||
30 | 1,640 | 2,249 | 3,010 | 5,011 | 7,411 | 14,194 | 23,570 | 34,320 | 49,62 | 68,70 | |||||
32 | 2,366 | 3,162 | 5,255 | 7,760 | 14,824 | 24,570 | 35,770 | 51,60 | 71,35 | ||||||
35 | 2,541 | 3,392 | 5,622 | 8,284 | 15,771 | 26,060 | 37,940 | 54,57 | 75,33 | 98,76 | |||||
38 | 3,621 | 5,988 | 8,808 | 16,717 | 27,560 | 40,110 | 57,53 | 79,31 | 103,70 | ||||||
40 | 3,774 | 6,232 | 9,157 | 17,348 | 28,560 | 41,560 | 59,51 | 81,96 | 107,00 | 138,20 | |||||
42 | 6,477 | 9,506 | 17,979 | 29,550 | 43,010 | 61,49 | 84,62 | 110,29 | 142,30 | ||||||
45 | 6,844 | 10,031 | 18,925 | 31,050 | 45,180 | 64,46 | 88,60 | 115,23 | 148,50 | ||||||
48 | 7,210 | 10,554 | 19,872 | 32,550 | 47,350 | 67,43 | 92,57 | 120,17 | 154,70 | ||||||
50 | 7,454 | 10,904 | 20,503 | 33,540 | 48,800 | 69,40 | 95,22 | 123,47 | 158,90 | ||||||
55 | 11,777 | 22,080 | 36,040 | 52,420 | 74,35 | 101,85 | 131,70 | 169,30 | |||||||
60 | 12,650 | 23,657 | 38,530 | 56,030 | 79,29 | 108,49 | 139,94 | 179,60 | |||||||
65 | 25,234 | 41,020 | 59,650 | 84,23 | 115,11 | 148,18 | 190,10 | ||||||||
70 | 26,811 | 43,520 | 63,270 | 89,18 | 121,75 | 156,41 | 200,40 | ||||||||
75 | 28,388 | 46,010 | 66,890 | 94,12 | 128,38 | 164,65 | 210,80 | ||||||||
80 | 29,965 | 48,500 | 70,510 | 99,07 | 135,01 | 172,89 | 221,20 | ||||||||
85 | 51,000 | 74,120 | 104,02 | 141,64 | 181,12 | 231,50 | |||||||||
90 | 53,490 | 77,74 | 108,96 | 148,27 | 189,37 | 241,90 | |||||||||
95 | 55,980 | 81,36 | 113,90 | 154,90 | 197,60 | 252,30 | |||||||||
100 | 58,480 | 84,98 | 118,84 | 161,52 | 205,84 | 262,70 | |||||||||
110 | 222,31 | 283,40 | |||||||||||||
120 | 304,20 |
Стандарт DIN 931 Болт высокопрочный с шестигранной головкой, неполная резьба
DIN 931 Болт высокопрочный с шестигранной головкой, неполная резьба

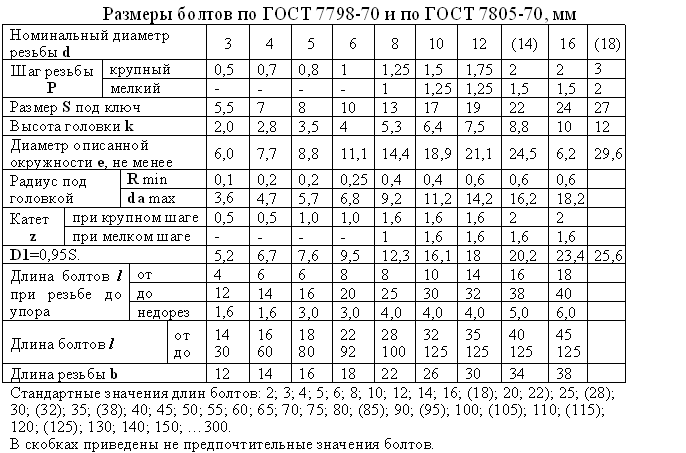

Стандарт DIN 931 аналог ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 15589-70, EN ISO 4014, DIN 933, DIN 601.
Описание крепежа: DIN 931 Болт высокопрочный с шестигранной головкой, неполная резьба от М3 до М64, длина болта от 30 до 950 мм, класс точности A, B. Болты DIN 931 применяются для соединения и крепления деталей и конструкций в строительстве и машиностроении.
Материалы:
- Сталь: 5.6, 8.8, 10.9, 12.9, 1.7709 (класс прочности для болтов)
- Сталь с покрытием: гальваническая оцинковка, горячее цинкование, термодиффузионное цинкование, гальваническое никелирование, гальваническое хроматирование
- Нержавеющая сталь: А2 – А5
- Цветные металлы, сплавы: латунь, алюминий, медь
- Пластик

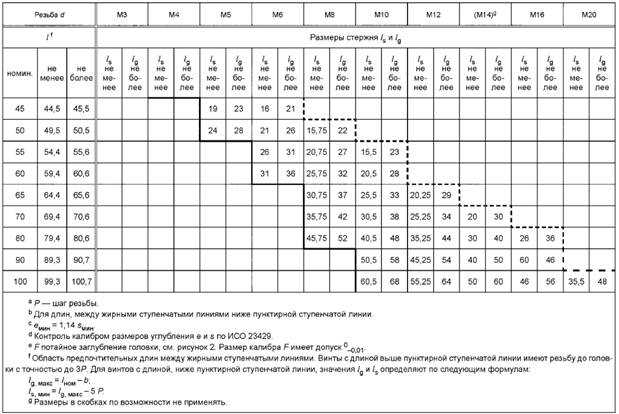

D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | |
---|---|---|---|---|---|---|---|---|---|---|---|
P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | |
K | 2 | 2,8 | 3.![]() |
4 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11,5 | |
C | мин. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 |
макс. | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | |
R | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 | |
S | DIN 931 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 |
ISO 4014 | 16 | 18 | 21 | ||||||||
e | DIN 931 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 30,14 |
ISO 4014 | 17,77 | 20,03 | 23,36 | ||||||||
B (L≤125) | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | |
B (125<L≤200) | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | |
B (L>200) | – | – | – | – | – | 45 | 49 | 53 | 57 | 61 |
D | М20 | M22 | М24 | М27 | М30 | M36 | M42 | M48 | M56 | M64 | |
---|---|---|---|---|---|---|---|---|---|---|---|
P | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
K | 12.![]() |
14 | 15 | 17 | 18.7 | 22.5 | 26 | 30 | 35 | 40 | |
C | мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 |
макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |
R | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |
S | DIN 931 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | 85 | 95 |
ISO 4014 | 34 | ||||||||||
e | DIN 931 | 33,53 | 38,85 | 39,98 | 45,2 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,9 |
ISO 4014 | 37,72 | ||||||||||
B (L≤125) | 46 | 50 | 54 | 60 | 66 | – | – | – | – | – | |
B (125<L≤200) | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 | – | – | |
B (L>200) | 65 | 69 | 73 | 79 | 85 | 97 | 109 | 121 | 137 | 153 |
Обозначения:
D – номинальный диаметр резьбы
P – шаг резьбы
K – высота головки болта
С – высота подголовка
R – радиус
S – размер шестигранной головки под ключ
e – диаметр описанной окружности, не менее
B – длина резьбы болта
L – длина болта
Стандарт EN ISO 4014 отличается от DIN 931 новыми размерами головки под ключ для болтов M10, М12, М14 и М22.
Болты стандартов DIN 933, EN ISO 4017 имеют полную резьбу в отличие от болтов DIN 931, EN ISO 4014 с неполной резьбой.
Болты стандартов DIN 601, EN ISO 4016 имеют класс точности C, болты стандартов DIN 931, EN ISO 4014 – класс точности А, В.
Резьба приварная ГОСТ 3262-75
+7 (495) 545-12-25 [email protected]
ВНИМАНИЕ! Вы находитесь на старой версии сайта ВТК
ПЕРЕЙТИ НА НОВЫЙ САЙТ ВТК WWW.VTK-D.RU
Каталог Новости 01.01.2021 ВНИМАНИЕ! Вы находитесь на старой версии сайта ВТК подробнее… | Главная / Детали для трубопроводов / Трубные заготовки из стали / Резьба стальная приварная ГОСТ 3262-75
|
© ООО Ваша Торговая Компания, 2009-2022
+7 (495) 545-12-25
пн – пт 9:00-18:00
sale@vtk-d. ru
Поддержка. Разработка сайтов в Megagroup.
Резьба приварная ГОСТ 3262-75
Резьба трубная цилиндрическая ГОСТ 6357-81. Основные моменты
ГОСТ 6357 от ´81 года распространяется на трубную резьбу, которая в основном применяется для соединения фитингов, труб и фитингов. Могут быть соединены внутренняя цилиндрическая и наружная коническая резьбы, а также его простые цилиндрические формы. ГОСТ устанавливает требуемые размеры, допуски и параметры профиля. Коническая резьба должна соответствовать 6211.
Резьба часто применяется для соединения металлических труб, и нарезать ее необходимо строго по ГОСТ
Содержание
- 1 Профиль трубной резьбы
- 2 Допуски и длины свинчивания трубной резьбы дюймовой
- 3 Предельные отклонения размеров по ГОСТ 6357-81
- 4 Некоторые положения ГОСТ 6211-801
- профиль резьбы
ГОСТ 6357-81 регламентирует основные параметры профиля. Необходимые размеры в миллиметрах приведены в таблице.
Таблица 1
Шаг Высота исходного треугольника Количество ступенек на длине 2,54 см Высота профиля (рабочая), * 10 -1 Радиус закругления впадины и вершины резьбы, * 10 -1 0,907 0,871165 28 5,80777 1,24557 1 337 1,284176 19 8,56117 1,83609 1 814 1,742331 14 11,61553 2,49115 2 309 2,217774 11 14,78515 3,17093 Величина шага цилиндрической трубной резьбы (ГОСТ 6357) определяется из соотношения 25,4 мм/количество шагов. Результат округляется до тысячных и принимается за исходный для расчета основных параметров профиля.
Внимание! Допускается выполнение вершин наружной и внутренней резьбы с плоским нарезом, если исключается возможность соединения с конической наружной резьбой по документу 6211.
Шаг – один из определяющих параметров трубной резьбы
Основные размеры в миллиметрах, которые определяются ГОСТ на трубную резьбу, представлены в таблице 2. Обозначения соответственно: а – 1/16, в – 1 /4, д – 1/2, ж – 3/4, ж – 5/8, з – 7/8, к – 1 1/4, д – 3/8, к – 1 1/8, м – 1 3/8, п — 1 3/4, л — 1 1/2, о — 2 1/2, р — 2 3/4, р — 3 1/4, з — 3 1/2, п — 2 1 /4, т — 3 3/4, щ — 4 1/2, в — 5 ½, б — 1/8.
Таблица 2
Размер резьбы Шаг, * 10 -1 Диаметр резьбы, * 10 мм I ряд II ряд равенство
снаружи
диаметр
снаружи
трубы и
снаружи
диаметр
внутренняя муфтаравенство
середина
диаметр
внутри и снаружи
резьбаравенство
внутренний диаметр
внутренний и наружный
резьбаи 9,07 0,7723 0,7142 0,6561 б 0,9728 0,9147 0,8566 с 13,37 1,3157 1,2301 1,1445 д 1,6662 1,5806 1,4950 и 18,14 2,0955 1,9793 1,8631 ф г 2,2911 2,1749 2,0587 2,6441 2,5279 2,4117 ч 3,0201 2,9039 2,7877 1 к 23,09 3,3249 3,1770 3,0291 3,7897 3,6418 3,4939 и 4,1910 4,0431 3,8952 л м 4,4323 4,2844 4,1365 4,7803 4,6324 4,4845 п 5,3746 5,2267 5,0788 2 р 5,9614 5,8135 5,6656 6,5710 6,4231 6,2752 или 7,5184 7,3705 7,2226 3 q 8,1534 8,0055 7,8576 8 7884 8,6405 8,4926 р 9,3980 9,2501 9,1022 с т 10,0330 9,8851 9,7372 10,6680 10,5201 10 3722 4 11,3030 11,1551 11 0072 5 и 12,5730 12,4251 12 2772 13,8430 13 6951 13 5472 6 против 15,1130 14,9651 14 8172 16 3830 16 2351 16,0872 Допуски и длины свинчивания для дюймовой трубной резьбы
ГОСТ 6357 устанавливает допуски (отклонения), которые может иметь дюймовая трубная резьба.
Отсчитываются от номинального профиля в направлении, перпендикулярном его оси.
Длина свинчивания может быть короткой, нормальной или длинной
Допуски среднего диаметра резьбы характеризуются делением на два класса точности: А и В. Соответствующие значения для дюймовых трубных резьб (ГОСТ 6357) приведены в таблице (обозначения как в табл. 1).
Таблица 3
Обозначение резьбы Шаг * 10 мм Внутренняя резьба Наружная резьба Диаметры Интерьер Средний Средний Внешний Допуски, * 10 мкм Для класса А Для класса В Для класса А Для класса В и 0,0907 28,2 10,7 21,4 10,7 21,4 21,4 б с 0,1337 44,5 12,5 25,0 12,5 25,0 25,0 д э-ч 0,1814 54,1 14,2 28,4 14,2 28,4 28,4 1, й – н, 2 0,2309 64,0 18,0 36,0 18,0 36,0 36,0 6, о – в, 5, 3,4 21,7 43,3 21,7 43,4 43,4 Численные значения допусков в документе 6357 (4) установлены опытным путем.
Также в ГОСТ указаны длины свинчивания, которые делятся на 2 группы: длинные и нормальные. Соответствующие значения в миллиметрах приведены в таблице (условные обозначения согласно табл. 1).
Таблица 4
Обозначение резьбы Шаг, * 10 Нормальная длина свинчивания Длинная длина свинчивания и 0,0907 4-12 >12 б с 0,1337 5-16 >16 д э-ч 0,1814 7-22 >22 1, ж, к, м 0,2309 10-30 >30 2, л, н-к, 3 12-36 >36 6, 4, р-в, 5 13-40 >40 Длины свинчивания по ГОСТ 6357 также определяются опытным путем.
Как для внутренней, так и для наружной резьбы предусмотрены предельные отклонения параметров
Предельные отклонения размеров по ГОСТ 6357-81
Трубная цилиндрическая резьба характеризуется такими предельными отклонениями для внутренней и наружной резьбы, которые представлены в таблице (с обозначениями, как в таблице 1).
Таблица 5
Обозначение резьбы Шаг * 10 мм Внутренняя резьба Наружная резьба Диаметры Интерьер Средний Средний Внешний Отклонение * 10 мкм Верхний предел Верхний предел нижний предел нижний предел Для класса А Для класса B Для класса А Для класса B а, б 0,0907 +28,2 +10,7 +21,4 -10,7 -21,4 -21,4 в, д 0,1337 +44,5 +12,5 +25,0 -12,5 -25,0 -25,0 э-ч 0,1814 +54,1 +14,2 +28,4 -14,2 -28,4 -28,4 1, й – н, 2 0,2309 +64,0 +18,0 +36,0 -18,0 -36,0 -36,0 6, о – в, 5, 3, 4 +21,7 +43,4 -21,7 -43,4 -43,4 Некоторые положения ГОСТ 6211-81
Резьба трубная коническая по ГОСТ 6211 от 81 года имеет конусность 1:16.
В документе, как и в стандарте 6357 на цилиндрический, указан его профиль, допуски и размеры.
Внимание! Коническая трубная резьба имеет размеры, шаг и диаметр (в главной плоскости) такие же, как в документе 6357 от ´81.
Параметры конической резьбы указаны в ГОСТ 6211
Возможная длина ее с условными размерами по табл. 1 приведен в таблице.
Таблица 6
Размер резьбы Рабочая длина * 10 2 мм Длина наружной резьбы от основной плоскости до конца, * 10 мм и 0,065 0,40 б 0,065 0,40 с 0,097 0,60 д 0,101 0,64 и 0,132 0,82 ф 0,145 0,95 1 0,168 1,04 и 0,191 1,27 л 0,191 1,59 2 0,234 1,75 или 0,267 2,06 3 0,298 2,06 с 0,314 2,22 4 0,358 2,54 5 0,401 2,86 6 0,401 2,86 Допускается соединение наружной конической резьбы с цилиндрической внутренней резьбой, имеющей класс точности А.
Обозначают трубную коническую резьбу (ГОСТ 6211) буквой Р – для наружной, Р с – для внутренней, Р Р – для внутренней цилиндрической. Левая резьба дополняется символом LH.
ГОСТ 6211, а также 6357, утвержденных в ´81 году, определяют размерные значения для трубной резьбы. Документы структурно схожи, однако разница в форме сказывается на числовых значениях.
Фильтр противогаза Руководство покупателя (обновление 2022 г.)
Мы можем прожить три недели без еды, три дня без воды, но только три минуты без воздуха для дыхания.
Вот почему противогазы могут стать спасением в случае бедствий, таких как теракты или ядерная катастрофа. Но вы можете не осознавать, что без правильного фильтра даже самый лучший противогаз бесполезен.
Потому что современные 40-миллиметровые противогазовые фильтры предназначены для борьбы с сотнями токсинов и переносимых по воздуху загрязняющих веществ — от химических до биологических, радиологических и даже ядерных — и все они подходят к одному и тому же противогазу.
Один фильтр может защитить вас от всего загрязнения, вызванного ядерным расплавом, на сорок полных часов, а другой фильтр может помочь вам безопасно перемещаться в задымленной среде пожара в доме, чтобы добраться до безопасного места.
Но каждый фильтр противогаза имеет свои ограничения…
У каждого фильтра есть срок годности, классификация, характеристики и цена. Мастерство их изготовления имеет такое же значение, как и наука, стоящая за их эффективностью. Создание работающего фильтра противогаза требует специальных знаний о том, как пропитать углерод ключевым балансом солей металлов, а затем обработать смесь химическими веществами, чтобы пройти строгие требования испытаний.
Эти сложные факторы часто упускаются из виду новыми и даже опытными покупателями.
Это ошибка, которая может стоить вам времени и денег… или чего-то еще более важного.
Итак, мы собираемся рассмотреть все, что вам нужно знать о фильтрах для противогазов: от их практического назначения и спецификаций до логистики их хранения и, в случае необходимости, использования их для спасения жизни.
Мы собрали все необходимые вам исследования, чтобы принять обоснованное решение и предоставить вашей семье необходимую защиту.
Приступим…
СОДЕРЖАНИЕ
- 01
Фильтры противогаза 101
- 02
Классификация фильтров
- 03
Сертификация фильтра
- 04
4 лучших фильтра противогазов 2020 года
- 05
Хранение фильтра и срок годности
- 06
Фильтры, которых следует избегать
- 07
Заключение
- 08
Часто задаваемые вопросы о фильтре противогаза
Фильтры для противогазов 101
История противогазов и то, как фильтры для противогазов стали практически универсальными, мы уже рассмотрели в нашем Руководстве покупателя противогазов, поэтому мы не будем углубляться в это здесь.
Современные противогазовые фильтры, напротив, являются настоящим технологическим чудом.
Все начинается с активированного угля: угольного фильтрующего материала с огромной площадью поверхности. Всего на 100 граммах активированного угля приходится около 130 000 квадратных метров поверхности. Он тщательно пропитывается специальной смесью солей металлов, а затем обрабатывается и тестируется для обеспечения эффективности.
Пропитка углеродом — это строгий и требующий большого мастерства процесс, который требует многолетнего мастерства, чтобы добиться нужного результата. Помимо науки, требуется много мастерства и знаний, чтобы сделать это правильно. Этот специальный фильтрующий материал добавляется к другим слоям с такими элементами, как фильтровальная бумага из микроволокна, которая защищает от пыли и твердых частиц.
Плотность волокна работает как тонкая сетка, надежно улавливая мельчайшие частицы, включая аэрозоли, дым, микроорганизмы и высокотоксичные частицы.
Противоаэрозольные, комбинированные, специальные фильтры и фильтры NBC оснащены специальными гидрофобными фильтрующими элементами класса P3, обеспечивающими превосходную производительность.
ПРОФЕССИОНАЛЬНЫЙ НАКОНЕЧНИК
Основы работы фильтра противогаза
Фильтры противогаза основаны на трех химических процессах, обеспечивающих чистый воздух даже в самых токсичных средах.
Фильтрация
— это самый простой процесс отделения твердых частиц и аэрозолей от вдыхаемого воздуха с использованием таких материалов, как древесный уголь.
Физическая адсорбция
происходит, когда захваченное вещество конденсируется в пористой структуре активированного угля фильтра. Этот процесс фактически захватывает молекулы газа по мере их прохождения, нейтрализуя угрозы.
Хемосорбция
происходит, когда физическая адсорбция встречается с импрегнированными химическими веществами в активированном угле фильтра.
Во время этого процесса даже самые токсичные элементы могут быть на мгновение захвачены, вынуждены взаимодействовать с пропитанными элементами и немедленно нейтрализоваться.
Благодаря точному характеру конструкции фильтра и используемой механике существует несколько основных классов фильтров, на которые вы сразу же обратите внимание:
1. Фильтры твердых частиц
используйте обычный фильтрующий материал, такой как волокнистая бумага класса 16, для фильтрации обычных токсинов. Они являются основными и доступными из-за их простой конструкции. Они чаще используются для строительства и сноса.
2. Газовые фильтры
используют пропитанный уголь, о котором мы говорили выше, чтобы обеспечить более полную защиту от воздушных угроз. Обратите внимание, что в этих газовых фильтрах обычно отсутствует механический фильтрующий материал фильтров твердых частиц.
3. Комбинированные фильтры
, как следует из названия, представляют собой комбинацию газовых и сажевых фильтров, обеспечивающую более полную защиту от более широкого спектра угроз, чем каждый из них может обеспечить по отдельности.
4. Специальные фильтры
, как и большинство фильтров CBRN, представленных сегодня на рынке, обеспечивают еще более высокий уровень защиты, защищая от таких веществ, как органические вещества с низкой температурой кипения, включая ртуть, COx, NOx и радиоактивный йодид металла.
Для производства современного фильтра противогаза требуются беспрецедентные навыки и опыт. К счастью, использовать его проще простого.
Фильтры противогаза просты в переноске, использовании и хранении, срок годности которых может растянуться на десятилетия, и в зависимости от конкретного фильтра они могут обеспечить до 40 или более часов практической защиты от переносимых по воздуху загрязняющих веществ и токсинов. У любого достойного фильтра противогаза эти детали будут изложены в прилагаемой документации. Это может упростить логистику, как вы увидите ниже в разделе «Хранение и срок годности ».
Многие фильтры имеют ту же круглую форму и размер, которые вы, вероятно, уже знаете.
Внутри каждый фильтр имеет уникальную комбинацию химических и механических материалов для фильтрации твердых частиц и обеспечения пользователя пригодным для дыхания воздухом даже в экстремальных условиях.
Из-за сложности конструкции этих фильтров не существует универсального решения, поэтому фильтры классифицируются на основе обеспечиваемой ими защиты, которая обычно обозначается рядом цифр и (иногда) полосами с цветовой кодировкой. (согласно стандарту EN 14387+A1). Подробнее об этом в Классификация фильтров ниже.
Важно отметить, что эти системы цветового кодирования в основном используются для легкой идентификации промышленными рабочими, поэтому вы не увидите их на всех фильтрах (например, они заметно отсутствуют на фильтре NBC-77 SOF, который все серое). Большинство (но не все) противогазовых фильтров, которые вы увидите сегодня на рынке, имеют резьбу для ввинчивания в противогазы одного из двух популярных форматов, известных как 40 мм НАТО и ГОСТ.
Как следует из названия, 40 мм NATO — это стандарт фильтров, используемый вооруженными силами НАТО и США (в соответствии со спецификациями STANAG 4155 EN148-1), что делает эти фильтры популярными и легкодоступными для правоохранительных органов и частных военных подрядчиков.
и гражданские лица.
Для 99% заинтересованных гражданских лиц 40-миллиметровые фильтры НАТО – это то, что им нужно. Это активно контролируемый и поддерживаемый формат, который связан с множеством других требований и правил НАТО к противогазам, поэтому, даже если вы платите на несколько долларов больше, вы знаете, что получаете. Мы расскажем о нескольких лучших фильтрах НАТО за ваши деньги в разделе «Популярные фильтры» ниже. 9ГОСТ 0003
, с другой стороны, является конкурирующим российским стандартом для противогазов и фильтров. Такие фильтры, как VK-450, могут быть сертифицированы по ГОСТ при использовании стандартной резьбы НАТО 40 мм, что дает вам практичную и недорогую альтернативу, которая по-прежнему работает с вашими любимыми противогазами.
Тестирование по ГОСТ практически является копией европейского тестирования CE, гарантируя, что вы получите надежный продукт. Просто важно держаться подальше от просроченных фильтров ГОСТ или чего-то еще из 80-х и 90-х годов.
Эти старые фильтры могут содержать хром или асбест, которые могут быть очень опасны.
Подробнее об этом в разделе «Фильтры, которых следует избегать» ниже.
Некоторые новые фильтры для противогазов (например, используемые с M50) используют запатентованную резьбу, что означает, что они будут работать только с определенной маской. Это может дать некоторые ключевые преимущества, но также может ограничить ваш выбор фильтров — по более высокой цене, чем маски и фильтры CBRN, готовые для гражданского использования.
НАКОНЕЧНИК PRO
Что следует помнить о фильтрах противогаза
Противогазы и фильтры требуют не менее 17% уровня кислорода в окружающей среде (190,5%, если в соответствии с NIOSH) для работы требуется автономный дыхательный аппарат (SCBA).
Ожидаемая концентрация вредных веществ в воздухе, применительно к максимально возможному периоду использования, должна составлять 1000 частей на миллион (0,1% объема) для фильтра класса 1; 5000 частей на миллион (0,5% объема) для фильтра класса 2; 10 000 частей на миллион (1% объема) для фильтра класса 3.
Если фильтр противогаза используется для защиты от радиоактивных веществ, ртути или других высокотоксичных веществ, низкокипящих органических веществ, слезоточивых и раздражающих веществ, опасных микроорганизмов, NOx или угарного газа, его нельзя использовать повторно!
Всегда используйте фильтр с фильтрующим элементом P3 или P3D для защиты от твердых и жидких частиц, микроорганизмов, вирусов, дыма и т. д.
Максимальный срок службы фильтра паров ртути законодательно определен европейскими стандартами в 50 часов.
Фильтры противогаза нельзя чистить, поэтому не применяйте сжатый воздух или воду.
Как вы уже видите, когда дело доходит до выбора маски и фильтра, недостатка в выборе нет. Если вы чувствуете себя подавленным, может быть полезно сделать шаг назад и спросить, что вам действительно нужно от вашего противогаза и настройки фильтра. Будете ли вы использовать фильтр противогаза на работе?
Классификация фильтров
Как упоминалось выше, канистровые противогазовые фильтры обеспечивают универсальную и надежную защиту от сотен загрязнений, токсинов и частиц.
Но эти фильтры по-прежнему ограничены практическими соображениями, такими как размер, вес и достаточность пористости, чтобы через них можно было комфортно дышать.
Вот почему отдельные фильтры классифицируются и кодируются в соответствии со строгой системой, информирующей пользователей о конкретных типах токсинов и соединений, от которых может защитить каждый фильтр.
Цвет Тип маски Заявка Класс Концентрация газа Стандарт Р3 Частицы 1
2
3низкая эффективность
средняя эффективность
высокая эффективностьЕН143 А Органические газы и пары – температура кипения > 65°C 1
2
31000 мл/м3
5000 мл/м3
10000 мл/м3EN405
Одноразовые
EN14387А Органические газы и пары – температура кипения > 65°C 1
2
31000 мл/м3
5000 мл/м3
10000 мл/м3ЕН14387 Б Неорганические газы и пары (не CO), т. е. хлор, h3S, HCN,…
1
2
31000 мл/м3
5000 мл/м3
10000 мл/м3ЕН14387 ЕА Кислые газы 1
2
31000 мл/м3
5000 мл/м3
10000 мл/м3ЕН14387 К Аммиак и органические производные 1
2
31000 мл/м3
5000 мл/м3
10000 мл/м3ЕН14387 ТОПОР Некоторые органические соединения с температурой кипения <65°С - из легкокипящих веществ 1 и 2 групп гр.1: 100 мл/м3 макс. 40 мин
гр.1: 100 мл/м3 макс 20 мин
гр.2: 1000 мл/м3 макс 60 мин
гр.2 5000 мл/м3 макс 20 минЕН371 НЕТ (+P3) Оксиды азота, например NO, NO2, Nox Максимально допустимое время использования: 20 минут ЭН141 рт. ст. (+P3)
Пары ртути Максимально допустимое время использования: 50 часов ЭН141 СО*С Окись углерода Местные правила ДИН 3181* Реактор P3 Йод радиоактивный Местные правила ДИН 3181* Вам не обязательно запоминать эти классификации, но важно помнить о них при покупке фильтров противогаза.
Помимо основных классификаций, есть еще несколько важных моментов, которые следует учитывать…
Во-первых, уровень эффективности фильтрации твердых частиц. Это важное соображение. В конце концов, речь идет не только о загрязняющих веществах в случае стихийного бедствия — в воздухе также будет много пыли и мусора. Эти частицы могут постепенно накапливаться внутри самого фильтра, снижая эффективность и увеличивая вероятность того, что вы подвергнетесь воздействию.
Уровни фильтрации твердых частиц в настоящее время определяются стандартом EN143 для защиты пользователей от переносимой по воздуху пыли, частиц и жидких/твердых аэрозолей.
Фильтры уровня P1 менее эффективны и предназначены для задержания не менее 80% взвешенных в воздухе частиц. Фильтры P2 предназначены для остановки 94 % частиц в воздухе, а фильтры P3 обеспечивают высокую эффективность, отсекая не менее 99,95 % всех загрязняющих веществ в воздухе (все при воздушном потоке 95 л/мин).
Фильтрация твердых частиц является ключом к защите от многих угроз CBRN, поэтому большинство современных фильтров CBRN обеспечивают защиту P3.
Другим важным фактором, который следует учитывать, является классификация «реактора». Как упоминалось выше, эта классификация указывает на то, что фильтр может предотвратить проникновение радиоактивного йода, часто связанное с радиоактивными осадками или воздействием после расплавления. Истинные фильтры CBRN почти всегда должны иметь это обозначение.
Фильтры могут быть помечены как фильтры NBC (ядерные, биологические, химические) или фильтры CBRN (химические, биологические, радиологические, ядерные).
Первый обычно считается устаревшим термином времен холодной войны. Некоторые из наиболее распространенных сегодня на рынке фильтров NBC — это старые израильские гражданские фильтры, которых лучше избегать.
В последние годы фильтры NBC превратились в CBRN, чтобы обеспечить защиту от радиологических угроз, таких как грязные бомбы, поэтому по возможности лучше использовать фильтры CBRN.
Сертификация фильтров
Конечно, классификация фильтров хороша только в том случае, если агентство, которое их сертифицирует, и стандарты, по которым они сертифицированы.
Как упоминалось выше, Национальный институт безопасности и гигиены труда (NIOSH) является ключевым органом по сертификации американских масок и фильтров. Однако сертификация NIOSH может быть непомерно дорогой для небольших компаний, поэтому она обычно обходится вам, потребителю, дороже.
Важно отметить, что сертификация NIOSH CBRN распространяется на маску и фильтр как на единое целое. Таким образом, переход на другой фильтр или более новую маску в некоторых случаях может быть шагом в сторону от стандарта NIOSH.
И это ключ к NIOSH; это дополнительная сертификация, если ваша маска не является частью вашего профессионального оборудования. Вы можете получить отличную маску и фильтр, отличные от NIOSH.
Европейский «CE» является столь же строгим стандартом. Разница в том, что, хотя маски, не соответствующие требованиям NIOSH, могут продаваться в США, маски, не соответствующие требованиям CE, не могут продаваться нигде в Европейском союзе.
Как мы уже говорили выше, ГОСТ — это российский стандарт, который очень похож на CE. ГОСТ также имеет свой собственный стандарт резьбы, поэтому, если вы рассматриваете фильтры, одобренные ГОСТ, убедитесь, что они совместимы с вашим противогазом.
Но какой фильтр лучше всего подходит для ваших нужд?
Если это так и вы работаете в частном секторе, вам, вероятно, понадобится более дорогая установка, одобренная NIOSH (подробнее об этом чуть позже). Штатные и федеральные рабочие места не регулируются стандартами NIOSH, что дает вам больше возможностей.
Вместо этого, если вы просто пытаетесь подготовиться к худшему, вы можете получить надежные маски и фильтры стандарта НАТО по более низкой цене. Подготовка к конкретным вариантам использования может сделать ваши покупки более эффективными.
Но прежде всего вам нужно знать, что вы покупаете. Итак, давайте посмотрим, как фильтры классифицируются и определяются.
Четыре лучших противогазовых фильтра 2020 года
Несмотря на то, что ваши индивидуальные потребности могут различаться, существует всего несколько фильтров, которые являются идеальным выбором для большинства покупателей, будь то гражданские или профессиональные, поскольку они охватывают самый широкий спектр угроз.
Ни один фильтр противогаза, конечно, не может сделать все это, но эти лучшие варианты подходят как нельзя лучше. Каждый из них является лучшим в своем классе, имеет проверенные характеристики и отличные отзывы как потребителей, так и экспертов, поэтому вы можете с уверенностью покупать любой из этих популярных фильтров.
И, конечно же, мы знаем, какой фильтр занимает первое место…
Лучший универсальный фильтр: MIRA Safety CBRN NBC-77 SOF 20-year Filter
Потрясающий срок годности 20 лет
Широкий ассортимент защитной фильтрации
Фильтрация частиц уровня P3
Элемент реактора
Вакуумная упаковка для удобства хранения
Это может показаться предвзятым, но мы гордимся тем, что делаем.
Фильтры MIRA Safety являются кульминацией десятилетий специализированного опыта и производства, создавая одни из самых лучших фильтров для противогазов, которые может предложить Европа.
Каждый фильтр поставляется в индивидуальной упаковке в собственном вакуумном пакете с четкой маркировкой срока годности и всесторонней защитой от широкого спектра соединений в воздухе.
Эти фильтры имеют непревзойденный 20-летний срок годности, что делает хранение и логистику невероятно простыми.
Сертифицированные в соответствии с одними из самых строгих европейских стандартов, наши фильтры NBC-77 SOF устраняют большую часть догадок и исследований при покупке фильтров противогаза, предоставляя вам очевидный первый выбор для большинства практических применений.
Но каждый респираторный фильтр имеет свои ограничения…
Для NBC-77 SOF начальная цена выше, чем у других фильтров. Конечно, это окупается в долгосрочной перспективе, поскольку срок годности в четыре раза больше, чем у многих фильтров.
Сочетая лучшее соотношение цены и качества с лучшей защитой и готовой к хранению упаковкой, эти фильтры являются лучшими универсальными фильтрами, подходящими подавляющему большинству покупателей. Если вы не читаете ни слова, немедленно купите несколько фильтров NBC-77 SOF для себя и своей семьи.
Лучший универсальный фильтр: VK-450 Фильтр дыма/угарного газа
Превращает ваш противогаз в противодымный респиратор
Обеспечивает полный спектр защиты от ХБРЯ
Идеальная защита от домашних и лесных пожаров
Работает в среде с низким содержанием кислорода
Срок годности 13,5 лет
Дорогой
Никакой другой противогазный фильтр не демонстрирует такую гибкость платформы, как VK-450.
За считанные секунды ВК-450 может превратить стандартный противогаз в полнофункциональную дымовую маску.
Благодаря использованию специального наполнителя и высококачественного фильтра для твердых частиц VK-450 сохраняет широкий спектр защиты от ХБРЯ, а также обеспечивает практическую защиту от дыма, угарного газа и взвешенных в воздухе частиц.
Эта дополнительная функциональность может переместить ваш дорогой противогаз из шкафа в прикроватную тумбочку, превратив его в потенциально спасательный инструмент в случае воздействия дыма. Если вы запасаетесь фильтрами, VK-450 кажется очевидным приобретением.
Недостатки ограничены, но заметны.
Во-первых, у фильтра нет сертификации реактора. Это означает отсутствие защиты от радиоактивного йода в случае ядерных осадков. Если у вас есть еще один фильтр, сертифицированный реактором для полного воздействия ХБРЯ (например, NBC-77 SOF), то это не большая проблема.
Но каждый респираторный фильтр имеет свои ограничения…
То же самое и с более высокой ценой фильтра.
Поскольку вам, скорее всего, понадобится только один или два из этих фильтров, более высокую цену легче согласовать. Они также немного больше, чем большинство фильтров, что является минимальным неудобством.
Лучший бюджетный фильтр для противогаза: DOTPro 320
Когда дело доходит до покупки фильтров для противогаза, наш первый и самый важный совет — «покупайте столько, сколько вы можете себе позволить». доступный фильтр на рынке сегодня.
Отличные характеристики, фильтрация твердых частиц 3-го уровня и статистика, которая по цифрам соответствует лучшим фильтрам. Но он также сочетает в себе срок годности 7,5 лет и цену, которая превосходит цены конкурентов примерно на 20%. В результате купить DOTPro 320 стало проще. Когда вы покупаете 10, 20, 30 фильтров и более, эти сбережения действительно начинают накапливаться.
И важно повторить, что на самом деле вы не сильно жертвуете с точки зрения защиты с DOTPro 320. Конечно, в нем нет реакторного элемента, и он не одобрен NIOSH.
Но если не считать этих упущений, вы получаете то же качество и душевное спокойствие, что и фильтр типа NBC-77 SOF примерно за полцены.
Если речь идет о недорогих фильтрах для противогазов, обратите внимание на DOTPro 320, чтобы получить максимальную выгоду.
Лучший фирменный фильтр: Avon M50
Самая большая инновация в новом Avon M50 для военных США — это разделение стандартного одиночного фильтра на два меньших фильтра. Это позволяет каждому фильтру располагаться ближе к лицу, с двумя портами для уменьшения сопротивления дыханию и компактным форм-фактором, который позволяет легко маневрировать и обращаться с винтовкой.
Конечно, есть и недостатки. Во-первых, срок годности ограничен 5 годами. Во-вторых, их срок службы составляет в лучшем случае 24 часа из-за ограниченной емкости фильтра. И в-третьих, они практически недоступны в надежном виде гражданским и невоенным покупателям. Хотя вы можете найти маску или фильтры M50 в Интернете здесь и там, вы не будете покупать их у надежного дилера, поэтому вам не следует доверять им свою жизнь.
Тем не менее, M50 — потрясающая инновация, заслуживающая уважения.
Хранение и срок годности фильтра
Самый лучший фильтр противогаза, конечно же, тот, который вам никогда не понадобится.
Но если возникнет необходимость, вы хотите быть абсолютно уверены, что можете рассчитывать на свое снаряжение, поэтому мы уделим немного времени, чтобы рассказать о хранении, сроке годности и логистике в целом.
Очень важно уделять внимание логистике при покупке, хранении и обслуживании фильтров для противогазов. Вам понадобится от 7 до 20 фильтров для каждого члена вашей семьи или группы, и фильтры со средним сроком годности 5-10 лет. Для успешного управления и хранения такого количества чувствительного оборудования может потребоваться умное мышление.
Возьмем, к примеру, наш фильтр противогаза MIRA Safety CBRN NBC-77 SOF. Этот фильтр продается по значительно более высокой цене, чем большинство конкурентов, поэтому покупатель, ориентированный на цену, может избегать его.
Но если вы сосредоточитесь на логистике, вы заметите, что фильтр SOF NBC-77 прослужит на полке колоссальные 20 лет — в четыре раза больше эффективного срока службы большинства фильтров. Такая функция может значительно упростить вашу логистику и максимизировать ценность, поэтому важно выбрать правильный подход.
Когда дело доходит до хранения, общее практическое правило заключается в том, чтобы хранить фильтры противогаза так же, как вы храните боеприпасы или что-либо еще, что вы считаете ценным. Поэтому держите фильтры подальше от экстремальных температур и солнечного света и храните их при влажности менее 80%.
Некоторые фильтры CBRN поставляются предварительно упакованными в вакуумный пакет, что сводит к минимуму необходимость обращения и риск попадания влаги. Само собой разумеется, что фильтры должны храниться в этих мешках, и действительно, вы можете подумать о том, чтобы упаковать свои собственные фильтры, если у вас дома есть вакуумный запайщик (только будьте осторожны, чтобы не слишком сильно давить на корпус).
После того, как ваши фильтры будут храниться должным образом, вы сможете работать долгие годы.
Просто следите за условиями окружающей среды и отслеживайте любые новые покупки/добавления, чтобы следить за сроками годности. Срок годности современных фильтров НАТО четко напечатан на внешней стороне канистры, поэтому вы можете следить за сроком годности с течением времени.
Само собой разумеется, что вам НЕ следует пытаться обновить свои фильтры, продувая их сжатым воздухом или пытаясь их промыть. Вместо этого безопасно утилизируйте фильтр после истечения срока его действия и замените его как можно скорее.
Фильтры, которых следует избегать
Как вы уже поняли, очень важно найти правильный фильтр противогаза. Но еще важнее избегать неправильных фильтров противогаза…
Все начинается, когда правительства закупают фильтры оптом. Они накапливают миллионы, готовясь к катастрофе, которая, надеюсь, никогда не произойдет. Когда срок службы фильтров противогаза истекает, нанимается подрядчик, который безопасно и эффективно утилизирует их.
Вместо этого эти часто бесполезные, а иногда и опасные фильтры не попадают на свалку. Они появляются на eBay и покупаются невольными потребителями.
Это стало очень серьезной проблемой в таких странах, как Россия, Израиль и Чехия.
Русский ГП-5/ГОСТ «Фильтры асбестовые»
Это, пожалуй, самые известные противогазовые фильтры в Интернете, так как ГП-5 был популярным избыточным выбором в течение многих лет. Некоторые старые версии этих фильтров содержали асбест, производство которого было прекращено задолго до того, как были созданы какие-либо из сегодняшних жизнеспособных фильтров.
Тем не менее, эти фильтры могут содержать химические вещества/канцерогенные соединения, которые недавно были признаны опасными. Вероятно, лучше вообще избегать стареющего GP-5 и его фильтров. Производство маски закончилось еще в 19 году.90, поэтому сегодня на рынке практически невозможно найти маску GP-5, заслуживающую доверия.
Израильские излишки фильтров (M15 и гражданские)
Израильские маски и фильтры, честно говоря, неплохие.
Они немного устарели с точки зрения дизайна и функций, но по-прежнему выполняют свою работу. Так зачем их избегать? Потому что израильские маски, которые вы найдете здесь, в Соединенных Штатах, просто недостаточно последовательны, чтобы доверять им свою жизнь.
Фильтры с истекшим сроком годности, поврежденные маски и множество других проблем досаждают этим распространенным недорогим маскам. Так что, к сожалению, несмотря на солидный послужной список, мы вынуждены рекомендовать держаться подальше от масок и фильтров Israel Surplus.
Mystery Filters
Это универсальное средство для любого фильтра с неправильной маркировкой, без четкой даты истечения срока годности или каким-либо иным образом подозрительным. Если вы не уверены, что точно знаете, для чего предназначен фильтр и когда он был изготовлен, лучше не доверять ему свою жизнь.
Включает в себя любой фильтр, поставляемый с устаревшим противогазом, например любой из следующих:
Если речь идет о переводе или идентификации иностранного фильтра, вы можете найти подсказки на онлайн-форумах, но будьте осторожны, перепроверьте и подтвердите все, что вы читаете.
Найти хорошие фильтры становится проще
В прошлом, когда рынок противогазов и фильтров был меньше, излишки низкокачественных товаров можно было часто увидеть в Интернете или на оружейных выставках.
К счастью, по мере того, как рынок становится все более изощренным, становится все проще избегать фильтров такого типа. Если это возможно для вас и вашего бюджета, честно говоря, лучше избегать всех фильтров противогаза, кроме самых лучших.
Мы говорим о том самом воздухе, которым вы будете дышать в случае крупной катастрофы. Если и когда ваша жизнь поставлена на карту, вам все равно, сэкономили ли вы несколько лишних долларов на фильтре противогаза, поэтому обязательно купите что-то, что даст вам душевное спокойствие. Особенно, когда некоторые премиальные фильтры хранятся на полке до 20 лет.
Купить один раз. Плакать один раз. И избегайте дешевых излишков противогазных фильтров, как чумы.
Заключение
Покупка и хранение подходящих фильтров противогаза для ваших личных нужд — потенциально спасительное решение, которое занимает всего несколько минут.
Как вы сегодня узнали, существует множество факторов, определяющих, для чего полезен каждый фильтр, сколько он стоит и как долго он служит. Сначала это может показаться ошеломляющим, но по большей части ваши потребности (и ваш выбор) будут довольно простыми.
Все, что нужно, — это несколько хороших фильтров CBRN от надежного поставщика, и у вас будет запас на долгие годы. Так что легко воспользоваться дополнительным моментом и убедиться, что вы знаете, что получаете.
Если ваш бюджет ограничен, у вас есть несколько идей для фильтров, которые будут работать без больших затрат. VK-450 — отличный способ добавить универсальности вашему противогазу. А если вам для работы нужен одобренный NIOSH фильтр, то RD40 — это то, что вам нужно.
Сталкиваетесь ли вы с лесными пожарами или ядерной катастрофой, мерами по борьбе с массовыми беспорядками или взрывом на химическом заводе, фильтр для противогаза поможет вам выполнить работу и обезопасить себя.
Будьте готовы и оставайтесь в безопасности.
Часто задаваемые вопросы о фильтре для противогаза
Вот несколько последних часто задаваемых вопросов, которые могут оказаться полезными при выборе противогаза:
Как именно работает фильтр для противогаза?
Фильтры противогаза сочетают в себе слой механической фильтрации с химической фильтрацией, отделяя различные частицы, бактерии и переносимые по воздуху загрязняющие вещества с помощью таких процессов, как адсорбция, когда токсины прилипают к элементам внутри канистрового фильтра. Пространство внутри фильтра ограничено, и эти механизмы фильтрации сложны/тонки, поэтому фильтры часто специализированы и оцениваются в зависимости от сложности внутренних элементов.
ПРИМЕЧАНИЕ. Противогазы и фильтры противогазов ТОЛЬКО защищают вашу дыхательную систему от переносимых по воздуху загрязняющих веществ. Если вы не носите защитный костюм, должным образом запечатанный с помощью ChemTape, перчатки и ботинки, ваше тело все равно может подвергаться воздействию потенциально опасных элементов.
Как долго служит фильтр противогаза?
Как узнать, когда менять фильтр?
Откуда мне знать, что я могу доверять заявлениям производителя фильтра противогаза?
Сколько фильтров противогаза мне нужно?
Многоразовые ли фильтры противогаза?
Как утилизировать просроченные/поврежденные фильтры?
Безопасны ли излишки фильтров?
Могу ли я использовать адаптер для использования фильтров НАТО с масками ГОСТ?
Трубы с прочной обсадной трубой – Сертифицировано API и проверено на практике
Современная технология производства обсадных труб
Мы являемся экспертами в области нефтепромысловых труб с многолетним опытом производства обсадных труб.
Все необработанные трубы общего назначения производятся на нашем собственном сталелитейном заводе в Китае, что позволяет контролировать качество стали на уровне, невозможном в противном случае.
Производство основано на принципах бережливого производства и своевременной доставки, что позволяет нам значительно сократить время доставки.
Этот усовершенствованный производственный процесс является основной причиной неизменно высокого качества оболочки Sovonex™ API.
Благодаря современной технологии лазерной резки наши обсадные трубы могут быть дополнительно переработаны в щелевые хвостовики, а также собраны в экраны скважин.
Марки обсадной стали
Мы производим обсадные трубы из всех марок стали, описанных в API 5CT. Подробный обзор свойств и специальных применений каждой из этих марок см. в разделе API обсадные марки – обзор.
Соединения API
Обсадная труба Sovonex™ может оснащаться всеми стандартными муфтами API 5CT, а именно:
- Упорная резьбовая муфта (BTC) )
Мы также предлагаем обсадные соединения премиум-класса в качестве более дешевой альтернативы соединениям VAM Top и прежним патентованным соединениям VAM New.
Наиболее распространенные характеристики корпуса
Здесь перечислены наиболее распространенные характеристики корпуса.
Другие марки стали, номинальный вес и соединения доступны по запросу.
- Product specification levels: PSL1, PSL2, PSL3
- Pipe lengths: R1, R2, R3
4-1/2” Casing
Outside Diameter Nominal Weight Grades Соединения 4-1/2 в 9,5 PPF (LB/FT) J55 · K55 · M65 STC 4-1/2 в 4-1/2 в . 4-1/2 в 4-1/2 в 4-1/2 в 4-1/2 в 4-1/2 в . фут) J55 · K55 · M65 STC · BTC 4-1/2 в 11,6 PPF (LB/FT) J55 · K55 · M65 · L80 · R95 · N80 · C90 · T95 · P110 7309730 9730.9730.9730 · R95 · N80 · C90 · T95 · P110 · P1130 · R95 · N80.4-1/2 в 13,5 PPF (LB/FT) M65 · L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 4-11330330333033033013303301330133033. 339. . .9003. 40019 4-113303303.9003. 40029 4001339. 3303.9003.40029 LTC · BTC 40029 LTC 9003 ppf (фунт/фут) P110 LTC · BTC Корпус 5”
Внешний диаметр Номинальный вес Оценки .13 ppf (фунт/фут) J55 · K55 · M65 STC · LTC · BTC 5 дюймов 15 ppf (фунт/фут) · L55 M09 · R55 M58 · K55 · K55 · C90 · T95 · P110STC · LTC · BTC 5 в 18 PPF (LB/FT) M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · LTC · BTC 9929 . фут)
M65 · L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 5 дюймов 23,2 ppf (фунт/фут) · P15 · R1 · R0 9595 L8LTC · BTC 5 дюймов 24,1 ppf (фунт/фут) L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 5-1/2” Casing
Outside Diameter Nominal Weight Grades Connections 5 -1/2 дюйма 14 ppf (фунт/фут) J55 · K55 · M65 STC 5-1/2 дюйма 15,5 ppf · 5 M65 Дж STC · LTC · BTC 5-1/2 дюйма 17 фунтов на фут (фунт/фут) J55 · K55 · M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · LTC · BTC 8 /2 дюйма 20 ppf (фунт/фут) M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · LTC · BTC 5-1/2 дюйма 2 900f /фут)M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · LTC · BTC 6-5/8” Корпус
Diámetro Externo Nominal GRDOS CONEXIONES 86-5/8 в 6-5/8. · LTC · BTC
6-5/8 дюйма 24 ppf (lb/pie) J55 · K55 · M65 · L80 · R95 · N80 · C90 · T95 · P110 STC9 LTC 6-5/8 дюйма 28 ppf (фунт/шт.) M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · LTC · BTC 6-5/8 дюйма 32 ppf (lb/pie) L80 · C95 · R99 T95 · P110 STC · LTC · BTC 7” Casing
Outside Diameter Nominal Weight Grades Connections 7 in 20 ppf (фунт/фут) J55 · K55 · M65 STC 7 in 23 ppf (lb/ft) J55 · K55 · M65 · L80 · R95 · N80 · C90 · T95 STC · LTC · BTC 7 in 26 ppf (фунт/фут) J55 · K55 · M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · LTC · BTC 7 дюймов 29 ppf9 M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · LTC · BTC 7 дюймов 32 ppf (фунт/фут) M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · LTC · BTC 7 дюймов 35 R90 8 ppf (фунт/фут) · N80 · C90 · T95 · P110STC · LTC · BTC 7 дюймов 38 ppf (lb/ft) L80 · R95 · N80 · C90 · T95 · P110TC 900 · P110TC 900 Корпус 7-5/8”
Внешний диаметр Номинальный вес Оценки Соединения 7-5/8 в 26,4 п. П. STC · LTC · BTC
7-5/8 дюйма 29,7 ppf (фунт/фут) M65 · L80 · R95 · N80 · C90 · T95 · P110 LTC 5/8 дюйма 33,7 ppf (фунт/фут) M65 · L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 7-5/8 in 39 ppf (lb/ft) L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 7-5/ 8 в 42,8 PPF (LB/FT) L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 7-5/8 в 45,3 PPF/FTF/ (LB/FTF/ ( ( ). L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 7-5/8 дюйма 47,1 ppf (фунт/фут) L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 8-5/8” Casing
Outside Diameter Nominal Weight Grades Connections 8-5/8 в 24 PPF (LB/FT) J55 · K55 · M65 STC 8-5/8 в 289 28 28 289 28 289 28 289 289 289 289 289 289 289 289 289 28. 28. 28.8939 28 28939 28. 28. 28. 28. 28. 28. 28. 28. 28. 28. 28. 28. 28. 28. 28. 2839
8-5/8 в 8-5/8 в . M65 STC 8-5/8 дюйма 32 ppf (фунт/фут) J55 · K55 · M65 STC · LTC · BTC 8-5/8 дюйм 36 ppf J55 · K55 · M65 · L80 · R95 · N80 · C90 · T95 LTC · BTC 8-5/8 дюйма 40 ppf (фунт/фут) M69 · R88 C90 · T95 · P110 LTC · BTC 8-5/8 дюйма 44 ppf (фунт/фут) L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 8-5/8 in 49 ppf (lb/ft) L80 · R95 · N80 · C90 · T95 · P110 LTC · BTC 10 -3/4 ”Корпус
Внешний диаметр Номинальный вес . K55 · M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · BTC 10-3/4 в 45,5 PPF (LB/FT) J55 · K55 · M65 STC · BTC 9 · BTC 9 10-3/3/3/3/3/4139/4139/4139/3/3/3/3/3/3/4139/4139/4139/4139/4139. 10018
- 9/4. 40030 9003.
. (фунт/фут) J55 · K55 · M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · BTC 10-3/4 дюйма 55,5 ppf (фунт/фут) M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · BTC 10-3/4 дюйма 60,7 ppf (фунт/фут) C90 · T95 · P110 STC · BTC Plating10-3/4 в 65,7 п.П. 13-3/8 ”Корпус Внешний диаметр Номинальный вес . · К55 · М65 · С90 · Т95 · Р110 STC · BTC 13-3/8 в 61 PPF (LB/FT) J55 · K55 · M65 STC · BTC 13-3/3 в 3313-3-3/3/3 в 3313-3/3/3 в 313-3/3 в .13-3/8/3 в .13-3/3 в .13-3/8/8-й. (фунт/фут) J55 · K55 · M65 · L80 · R95 · N80 · C90 · T95 · P110 STC · BTC 13-3/8 дюйма 72 ppf (фунт/фут) 90 C90 · T95 · P110 STC · BTC Корпус 20”
Diámetro Externo Peso Nominal Grados Conexiones 20 in 94 ppf (lb/pie) J55 · K55 · M65 STC · LTC · BTC 20 В 106,5 PPF (LB/PIE) J55 · K55 · M65 STC · LTC · BTC 20 в 133 PPF (LB/PIE) J5555559 · K559 9003 9. 3
.39999.39999.39999.3999.3999.3999.3999.3999.3999.3999.3999.3939 . БТД Термостойкий корпус (корпус HR)
Мы разработали специальный корпус, устойчивый к высоким температурам в сочетании с превосходными характеристиками давления. Устойчивая к температуре закачки пара 375 ℃ и давлению 21 МПа, термостойкая обсадная колонна Sovonex™ идеально подходит для использования в термических нефтедобывающих скважинах. Корпус
HR значительно снижает риск коррозии и разрушения корпуса, характерный для операций по термической регенерации.
Доступны диаметры от 4-1/2” до 7”.
ГОСТ Корпус
Российский стандарт ГОСТ 632-80 расширяет API 5CT и включает специальные соединения, такие как OTTG, OTTM и TBO.
Сертифицированная российским органом по стандартизации оболочка Совонекс™ ГОСТ имеет сильное конкурентное преимущество на рынке России, а также других стран Содружества Независимых Государств.
Резьбовой переходник с M32 на M25: нержавеющая сталь 316 (ATEX)
Перейти к основному содержанию
Пожалуйста, заполните поля ниже, чтобы отправить другу ссылку на этот продукт. Ваш друг получит от вас электронное письмо со ссылкой на наш сайт.
Ваше имя: *
Ваш адрес электронной почты: *
Имя друга: *
Электронная почта друга: *
На заметку другу:: *
Проверка: *
Введите слово выше…
0 Обзор(ы) 0 0 5 Написать отзыв
Ваш рейтинг: *
5 4 3 2 1
Имя: *
Электронная почта: *
Местоположение: *
Заголовок: *
Обзор: *
Подтверждение: *
Введите слово выше…
Благодарим вас за оставленный отзыв.
Ваша цена: 43,38 доллара США
Резьбовой переходник с M32 на M25: Нержавеющая сталь 316 (ATEX)
Номер детали: RD-U-3-0-06-05
Доступность: ****ЗВОНИТЕ****
- Описание
- Характеристики продукта
Переходник с наружной и внутренней резьбой: Exd/Exe, ATEX, IECEx, GOST-R, CSA
Переходники Redapt серии RD-U обеспечивают метод согласования форм электрических резьб на оборудовании, сертифицированном для опасных зон.
Сертификат Ex подтверждает сертификацию взрывоопасных зон и общую целостность установки.
Изготовленный из материала с шестигранной головкой для облегчения установки, этот переходник преобразует отверстия, соответствующие наружной резьбе размера M32 x 1,5, во втулку с внутренней резьбой M25 x 1,5.
Поставляется в комплекте с невыпадающим уплотнительным кольцом, расположенным в углублении на лицевой стороне фитинга, что обеспечивает защиту от повреждений окружающей среды, гарантирует, что уплотнительное кольцо не сместится во время установки, и оптимизирует защиту от проникновения.
Редукторы серии RD-U сертифицированы по концепциям защиты Exd «Взрывобезопасность» и Exe «Повышенная безопасность» для использования в зонах 1 и 2. Имеются сертификаты соответствия последним международным стандартам ATEX (CENELEC), IECEx и ГОСТ-Р для опасных зон. Кроме того, могут быть предоставлены сертификаты одобрения CSA для использования в Северной Америке и Канаде в приложениях Класса I, Раздела 1 и Класса I, Зоны 1.
Разработанные для использования в опасных зонах на нефтяных, газовых и нефтехимических установках, резьбовые переходники Redapt также широко используются в промышленных и коммерческих приложениях, обеспечивая быстрое и простое решение при подключении к международным компонентам или оборудованию.
Таблица размеров:
Размеры резьбы
Размеры в миллиметрах (мм) Наружная резьба
0003Female
ThreadA
B
A/F
A/C Male
Thread
LengthTotal
LengthHex
Через
квартирыHex через
УглыM32 x 1,5
M25 X 1,5
16
6669 2663 266303626 2
16
669 2663 26363630362616 9000 3
9 2663 2636303000337. 6
43.2 Technical Data Table:
220 Нерж. стальProtection Method Exd – Flameproof / Exe – Increased Safety Ingress Protection Maintained IP66 / IP67 / IP68 to глубиной 2 метра
Тип корпуса CSA (NEMA) 4X 6PУдаропрочность 20 Нм Предельный диапазон температур от -20°C до 80°C с нитриловым уплотнительным кольцом (входит в стандартную комплектацию)
*Температурные диапазоны зависят от требуемого материала уплотнительного кольцаМатериал None O-Ring Material Nitrile Standards Approved To IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 61241-0, IEC 61241 -1 CENELEC ATEX Approval SIRA00ATEX1094X
I M2, II 2 GD, Ex d I/IIC Mb Gb, Ex e I/IIC Mb Gb, Ex tb IIIC Db, IP6XIECEx Approval IECEx SIR 12. 0016X
Ex d I/IIC Mb/Gb, Ex e I/IIC Mb/Gb, Ex tb IIIC Db, IP6XОдобрение ГОСТ-Р .?RU? 06.?00106 – русский
RU ?-GB.??06.?00106 – английский
RU ?-GB.??06.?00106 Приложение Документ – английскийСертификат CSA 1248014 (LR 106084-2)
Ex de I и IIC IP66/67/68 Класс I, Зона 1 и 2, Группы A, B, C и D.
Класс I, Раздел 1 и 2; группы А, В, С и D; класс II, группы E, F и G;
Класс III; Тип корпуса CSA 4x/6PИнструкции по установке Английский
Технический паспорт продукта Листы технических данных переходников - 2
Ищете другой размер или другой материал? Другие взрывозащищенные фитинги?
.
Ознакомьтесь с нашей линейкой взрывозащищенных фитингов или позвоните по телефону (888) 835-0868Контргайка M32: никелированная латунь
3,02 $
В наличии
(0)
Добавить в корзину
Зубчатая стопорная шайба M32: нержавеющая сталь 316
3,99 $
В наличии
(0)
Добавить в корзину
M32 Уплотнительная шайба: нейлон
0,99 $
В наличии
(0)
Добавить в корзину
Список рассылки
Подписаться
Отписаться
Ой! Введенный адрес электронной почты недействителен.
Уухууууууууууууууууууууууууууууууууу Вы успешно подписались.
Хорошо! Вы отписались.
ТОП0 товаров
общая информация. Разновидности дюймовой резьбы
Цилиндрическая трубная резьба в основном применяется для соединений труб, трубопроводной арматуры и фитингов. Эта резьба охватывает диаметры от 1/16 дюйма до 6 дюймов с резьбой на 1 дюйм от 28 до 11.
Номинальный диаметр трубной резьбы условно отнесен к внутреннему диаметру трубы. По соотношению шагов и диаметров трубная резьба представляет собой дробленую дюймовую резьбу по ОСТ 1260. Поэтому трубная резьба в свое время, до стандартизации малых метрических резьб, применялась не только для соединений труб, но и для крепежных изделий. , когда возникла необходимость сделать резьбу с относительно маленькими шагами, с большими диаметрами. Трубная резьба является общеевропейским стандартом для труб и трубных соединений.
РАЗМЕРЫ ТРУБНОЙ РЕЗЬБЫ
(ГОСТ 6357-81)Стандарт распространяется на цилиндрическую трубную резьбу, применяемую в цилиндрических резьбовых соединениях, а также во внутренних соединениях. цилиндрическая резьба с наружной конической резьбой по ГОСТ 6211-81.
Допуски (по ГОСТ 6357-81) среднего диаметра резьбы устанавливаются двух классов точности – А и В. Допуски среднего диаметра резьбы суммарные. Допуски диаметров d 1 и D не устанавливаются.
размеры, мм
Обозначение резьбы Количество шагов z на длине 25,4 мм Шаг Р Диаметр резьбы Рабочая высота профиля H 1 Радиус поворота R Н H/6 1-й ряд 2-й ряд внешний d = D среднее d 2 = D 2 внутренний d 1 = D 1 1/16″
1/8″– 28 0,907 7 723 7 142 6 561 0,580777 0,124557 0,871165 0,145194 9 728 9 147 8 566 1/4 дюйма
3/8 дюйма– 19 1 337 13 157 12 301 11 445 0,856117 0,183603 1,284176 0,214029 16 662 15 806 14 950 1/2 дюйма
5/8 дюйма14 1 814 20 955 19 793 18 631 1,161553 0,249115 1,742331 0,2 22 911 21 749 20 587 26 441 25 279 24 117 30 201 29 039 27 877 1″ 1 1/8″ 1 3/4″
11 2 309 33 249 31 770 30 291 1,478515 0,317093 2,217774 0,369629 37 897 36 418 34 939 41 910 40 431 38 952 44 323 42 844 41 365 47 803 46 324 44 845 53 746 52 267 50 788 59 614 58 135 56 656 2 1/2 дюйма 3 1/2 дюйма
2 1/4″ 3 3/4″
65 710 64 231 62 752 75 184 73 705 72 226 81 534 80 055 78 576 87 884 86 405 84 926 93 980 92 501 91 022 100 330 98 851 97. 372
106 680 105 201 103 722 4 дюйма 4 1/2 дюйма 5 1/2 дюйма
113 030 111 551 110.072 125 730 124 251 122 772 138 430 136 951 135 472 151 130 149 651 148 172 163 830 162 351 160 872 При выборе размера резьбы 1-й ряд следует предпочесть 2-му. ДЛИНА СМОТРИРОВАНИЯ по ГОСТ 6357-81
Длина свинчивания делится на две группы: нормальная N и длинная L.
Размеры, мм
Обозначение
Размер резьбыШаг Р Длина свинчивания Н Л 1/16″, 1/8″ 0,907 рез. от 4 до 12
cv. 12 1/4″, 3/8″ 1 337 рез. от 5 до 16 cv. шестнадцать 1/2″, 5/8″ 1 814 рез. с 7 по 22 cv. 22 1″, 1 1/8″, 1 1/4″, 1 3/8″ 2 309 рез. от 10 до 30 рез. тридцать 1 1/2″, 1 3/4″, 2″, 2 1/4″, 2 1/2″, 2 3/4″, 3″ рез. от 12 до 36 cv. 36 3 1/4″, 3 1/2″, 3 3/4″, 4″, 4 1/2″, 5″, 5 1/2″, 6″ рез. от 13 до 40 cv. 40 Численные значения длины свинчивания установлены опытным путем. Символ левой резьбы дополнен буквами LH.
Примеры обозначения резьбы класса точности А:
Г 1 1/2-А
левая резьба класс точности B:G 1 1/2 LH-B
Длина свинчивания N в обозначении резьбы не указывается.
Длина свинчивания L указана в миллиметрах.G 1 1/2 LH-B-40
Посадку обозначают дробью: в числителе которой указано обозначение класса точности внутренней резьбы, а в знаменателе – обозначение класса точности резьбы внешняя резьба.
G 1 1/2-А/А; G 1 1/2 LH-A/B
Соединение внутренней цилиндрической трубной резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначают так:
G /R 1 1/2 – A
P.S. В свое время профиль трубной цилиндрической резьбы (по ОСТ 266) расширили до диаметров до 18″ с числом витков на 1″ с 28 до 8.

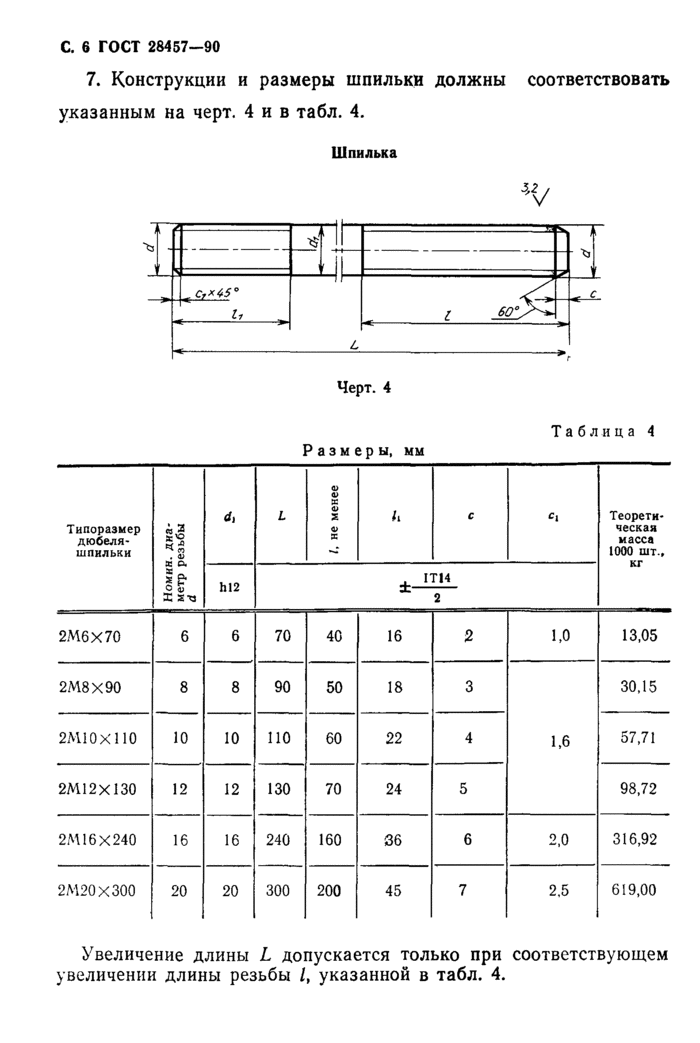

Родственные документы:
– отверстия резьбовые
ГОСТ 3469-91 – Микроскопы. Резьба для линз. Размеры
ГОСТ 4608-81 – Резьба метрическая. Посадки интерференционные
ГОСТ 5359-77 – Нити окулярные для оптических приборов. Профиль и размеры
ГОСТ 6042-83 – Резьба Эдисона круглая. Профили, размеры и предельные размеры
ГОСТ 6111-52: Резьба коническая дюймовая с углом профиля 60 градусов
ГОСТ 6211-81: Резьба трубная коническая
ГОСТ 6357-81: Резьба трубная цилиндрическая
ГОСТ 8762-75: Резьба круглая диаметром 40 мм для противогазов и калибры для него.Основные размеры
ГОСТ 9000-81 – Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 9484-81 – Резьба трапециевидная. Профили
ГОСТ 9562-81 – Трапециевидная одинарная резьба. Допуски
ГОСТ 9909-81 – Резьба коническая арматуры и баллонов для газов
ГОСТ 10177-82 – Резьба упорная. Профиль и основные размеры
ГОСТ 11708-82 – Резьба. Термины и определения
ГОСТ 11709-81 – Резьба метрическая для пластмассовых деталей
ГОСТ 13535-87 – Резьба усиленная упорная 45 градусов
ГОСТ 13536-68 – Резьба круглая для санитарно-технических изделий. Профиль, основные размеры, допуски
ГОСТ 16093-2004 – Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16967-81 – Резьба метрическая для КИП. Диаметры и шаги
ГОСТ 24737-81 – Резьба трапециевидная одинарная. Основные размеры
ГОСТ 24739-81: Резьба многозаходная трапециевидная
ГОСТ 25096-82: Резьба упорная. Допуски
ГОСТ 25229-82 – Резьба метрическая коническая
ГОСТ 28487-90 – Резьба замков коническая для элементов бурильных колонн.Профиль. Габаритные размеры. Допуски
ОСНОВНЫЕ ПАРАМЕТРЫ ДЮЙМОВОЙ РЕЗЬБЫ
(стандарты BSW (Ww), BSF, UNC, UNF)Верх и низ профиля с дюймовой резьбой, аналогичной метрической, обрезаются плоско. Шаг дюймовой резьбы определяется числом витков резьбы на 1 дюйм, но имеет угол при вершине 55° (резьба Витворта — британские BSW (Ww) и BSF), угол при вершине 60° (американские UNC и стандарт УНФ).
Наружный диаметр резьбы измеряется в дюймах 1″ = 25,4 мм – символ тире (“”) в дюймах. Дюймовая резьба характеризуется количеством витков на дюйм. По американским стандартам дюймовая резьба изготавливается с крупным (UNC) и мелким (UNF) шагом.
NPSM — американский стандарт на дюймовую цилиндрическую трубную резьбу.
NPT — американский стандарт для дюймовой конической резьбы.Стандарты:
ASME/ANSI B1.1 – 2003 Унифицированная дюймовая резьба, форма резьбы UN и UNR
ASME/ANSI B1.10M – 2004 Унифицированная миниатюрная резьба
9 B1.25 ASME/ANSI – 1995 Унифицированная дюймовая резьба, форма резьбы UNJ
АМЕРИКАНСКАЯ ДЮЙМОВАЯ РЕЗЬБА
Основные параметры резьбы дюймовой:
д(Д) – наружный диаметр резьбы соответственно болта и гайки;
dp (Дп) – средний диаметр резьбы болта и гайки соответственно;
d i (D i) – внутренний диаметр резьбы соответственно болта и гайки;
n — количество витков на дюйм.Американская резьба с крупным шагом – UNS
Размеры резьбы , дюймы (мм)
Д
Дп
Д и
Размеры резьбы , дюймы (мм)
Д
Дп
Д и
№1 (1,8542)
№2 (2,1844)
1 (25,4)
№3 (2,5146)
1 1/8 (28,58)
№4 (2,8448)
1 1/4 (31,75)
№5 (3,1750)
1 3/8 (34 925)
№6 (3,5052)
1 1/2 (38,10)
№8 (4,1656)
1 3/4 (44,45)
№10 (4,8260)
№12 (5,4864)
2 (50,8)
2 1/4 (57,15)
1/4 (6,3500)
2 1/2 (63,5)
5/16 (7,9375)
2 3/4 (69,85)
3/8 (9,5250)
7/16 (11,1125)
3 (76,2)
1/2 (12 700)
3 1/4 (82,55)
16 сентября (14 2875)
3 1/2 (88,9)
5/8 (15,8750)
3 3/4 (95,25)
3/4 (19,0500)
4 (101,6)
7/8 (22,2250)
Американская резьба с мелким шагом — UNF
Размеры резьбы , дюймы (мм)
Д
Дп
Д и
Размеры резьбы , дюймы (мм)
Д
Дп
Д и
№0 (1524)
3/8 (9 525)
№1 (1,8542)
7/16 (11,1125)
№2 (2,1844)
1/2 (12 700)
№3 (2,5146)
16 сентября (14 2875)
№4 (2,8448)
5/8 (15 875)
№5 (3,1750)
3/4 (19 050)
№6 (3,5052)
7/8 (22 225)
№8 (4,1656)
№10 (4,8260)
1 (25,4)
№12 (5,4864)
1 1/8 (28,58)
1 1/4 (31,75)
1/4 (6350)
1 3/8 (34 925)
5/16 (7,9375)
1 1/2 (38,10)
Американская резьба со сверхмелким шагом – UNEF
Размеры резьбы , дюймы (мм)
Д
Дп
Д и
Размеры резьбы , дюймы (мм)
Д
Дп
Д и
№12 (5,4864)
1 (25,4)
1/4 (6350)
1 1/16 (26 987)
5/16 (7,9375)
1 1/8 (28,58)
3/8 (9 525)
1 3/16 (30 162)
7/16 (11,1125)
1 1/4 (31,75)
1/2 (12 700)
1 5/16 (33 337)
16 сентября (14 2875)
1 3/8 (34 925)
5/8 (15 875)
1 7/16 (36 512)
16/11 (17 462)
1 1/2 (38,10)
3/4 (19 050)
1 9/16 (39 687)
13/16 (20 637)
1 5/8 (41,27)
7/8 (22 225)
1 11/16 (42,86)
15/16 (23 812)
Размер резьбы – это внешний диаметр резьбы, выраженный в долях дюйма.
Одной из основных характеристик дюймовой винтовой резьбы является количество витков на дюйм длины резьбы (n). Число витков и шаг резьбы Р связаны соотношением:
Американские стандарты предусматривают две формы резьбы:
Резьба с плоской полостью, что обозначается буквами UN;
– резьба с радиусной впадиной, которая обозначается буквами УНР.Стандарт определяет три класса точности резьбы. Эти классы обозначаются как 1А, 2А, 3А, 1В, 2В, 3В. Классы точности 1А, 2А, 3А относятся к наружной резьбе; Классы точности 1В, 2В, 3В относятся к внутренней резьбе. Класс точности 1А, 1В является самым грубым и применяется в тех случаях, когда требуется быстрая и простая сборка даже при частично загрязненной и помятой резьбе. Класс точности 2А, 2В является наиболее распространенным и применяется для резьб общего назначения. Класс точности 3А, 3В предъявляет самые жесткие требования к резьбе и применяется в тех случаях, когда требуется обеспечить минимальный зазор в резьбовом соединении.
Обозначение резьбы . Сначала пишется номинальный размер, затем количество витков на дюйм резьбы, обозначения группы резьбы и обозначения класса точности. Буквы LH в конце записи указывают на левую резьбу. Номинальный размер — это внешний диаметр, определяемый дробным числом размера или номером резьбы или их десятичным эквивалентом.
Например: 1/4 – 20UNS – 2A или 0,250 – 20UNC – 2AБРИТАНСКИЙ СТАНДАРТ ДЮЙМОВАЯ РЕЗЬБА
(BSW(Ww) и BSF)Резьба символов Б.С.П.
размер
вшаг резьбы наибольший диаметр наименьший диаметр A/F
ммдлина
ммтрубы диаметр летки
(для сверла) ммв
(TPI)мм мм в мм в Ду
ммВнешний диаметр
ммнаружный диаметр
втолщина
ммБСП. ПЛ
(РП)BSP.F
(G)-1 1/16 28 0,907 7 723 0,304 6 561 0,2583 4±0,9 6,60 6,80 -2 1/8 28 0,907 9 728 0,383 8 565 0,3372 15 4±0,9 6 10,2 0,40 2 8,60 8,80 -4 1 / 4 19 1 337 13 157 0,518 11 445 0,4506 19 6±1,3 8 13,5 0,53 2,3 11,50 11,80 -6 3 / 8 19 1 337 16 662 0,656 14 950 0,5886 22/23 6,4±1,3 10 17,2 0,68 2,3 15,00 15,25 -8 1/2 14 1 814 20 955 0,825 18 633 0,7336 27 8,2±1,8 15 21,3 0,84 2,6 18,75 19,00 -10 5 / 8 14 1 814 22 911 0,902 20 589 0,8106 16 2,6 – 21,00 -12 3 / 4 14 1 814 26 441 1 041 24 120 0,9496 32 9,5±1,8 20 26,9 1,06 2,6 24,25 24,50 -16 1 11 2 309 33 249 1 309 30 292 1,1926 43 10,4±2,3 25 33,7 1,33 3,2 30,40 30,75 -20 1 1 / 4 11 2 309 41 910 1 650 38 953 1,5336 53 12,7±2,3 32 42,4 1,67 3,2 39,00 39,50 -24 1 1 / 2 11 2 309 47 803 1 882 44 846 1,7656 57 12,7±2,3 40 48,3 1,90 3,2 45,00 45,00 -32 2 11 2 309 59 614 2 347 56 657 2,2306 70 15,9±2,3 50 60,3 2,37 3,6 56,75 57,00 -40 2 1 / 2 11 2 309 75 184 2 960 72 227 2,8436 17,5±3,5 65 76,1 3,00 3,6 -48 3 11 2 309 87 884 3 460 84 927 3,3436 20,6±3,5 80 88,9 3,50 4 -64 4 11 2 309 113 030 4 450 110 073 4,3336 25,5±3,5 100 114,3 4,50 4,5 -80 5 11 2 309 138 430 5 450 135 472 5,3335 28,6±3,5 125 139,7 5,50 5 -96 6 11 2 309 163 830 6 450 160 872 6,3335 28,6±3,5 150 165,1 6,50 5 Родственные документы:
ГОСТ 3469-91 – Микроскопы.
Резьба для линз. Размеры
ГОСТ 4608-81 – Резьба метрическая. Посадки интерференционные
ГОСТ 5359-77 – Нити окулярные для оптических приборов. Профиль и размеры
ГОСТ 6042-83 – Резьба Эдисона круглая. Профили, размеры и предельные размеры
ГОСТ 6111-52 – Резьба коническая дюймовая с углом профиля 60 градусов
ГОСТ 6211-81 – Резьба трубная коническая
ГОСТ 6357-81 – Резьба трубная цилиндрическая
ГОСТ 8762-75 – Резьба круглая диаметром 40 мм для газа маски и калибры для него. Основные размеры
ГОСТ 9000-81: Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 9484-81 – Резьба трапециевидная. Профили
ГОСТ 9562-81 – Трапециевидная одинарная резьба. Допуски
ГОСТ 9909-81 – Резьба коническая арматуры и баллонов для газов
ГОСТ 10177-82 – Резьба упорная. Профиль и основные размеры
ГОСТ 11708-82 – Резьба. Термины и определения
ГОСТ 11709-81 – Резьба метрическая для пластмассовых деталей
ГОСТ 13535-87 – Резьба усиленная упорная 45 градусов
ГОСТ 13536-68 – Резьба круглая для санитарно-технических изделий.Профиль, основные размеры, допуски
ГОСТ 16093-2004 – Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16967-81 – Резьба метрическая для КИП. Диаметры и шаги
ГОСТ 24737-81 – Резьба трапециевидная одинарная. Основные размеры
ГОСТ 24739-81 – Резьба многозаходная трапециевидная
ГОСТ 25096-82 – Резьба упорная. Допуски
ГОСТ 25229-82 – Резьба метрическая коническая
ГОСТ 28487-90 – Резьба замков коническая для элементов бурильных колонн. Профиль. Габаритные размеры. ДопускиРезьбовые крепления известны с древности. Ученые до сих пор находят остатки деталей, похожих на современные винты и гайки. Но наибольшее распространение резьба получила во время промышленной революции 18 века. Первоначально распространению разъемного резьбового соединения мешало отсутствие стандартизации, что не позволяло обеспечить взаимозаменяемость изделий. Решил эту проблему талантливый английский инженер Чарльз Уитворт. Он разработал единые системные размеры и обозначения, используя для этого английский дюйм.
Так родилась дюймовая резьба. И все размеры указаны в таблице по ГОСТу.
Опции
Дюймовая резьба представляет собой разъемное соединение треугольного профиля, угол при вершинах которого равен 55 градусам. Его единица измерения — дюймы. Сразу стоит отметить, что в России использование дюймовой резьбы в конструкции новинок запрещено. Его использование допускается только в случае изготовления запасных частей оборудования, для которого уже выполнена дюймовая резьба. Кроме того, допускается использование этой резьбы в качестве трубного соединения и при изготовлении уплотнительных гидроэлементов.
Дюймовая, как и любая другая, характеризуется следующими основными параметрами:
- Наружный диаметр – расстояние между вершинами витков, расположенных на противоположных сторонах резьбы. Чем больше значение этого параметра, тем большую осевую нагрузку может выдержать резьба. обратной стороной медали является ухудшение герметичности, связанное с накоплением ошибок при нарезании резьбы.
- Номинальный (средний) диаметр – окружность, вписанная в профиль резьбы, диаметр которой зависит от шага и занимает промежуточное положение между внутренним и наружным диаметром. Этот параметр трудно измерить в обычных условиях, и для его определения существует справочная таблица резьб.
- Внутренний диаметр – диаметр окружности, вписанной по впадинам профиля резьбы.
- Шаг – расстояние между соседними гребешками резьбового соединения. Этот параметр измеряется количеством нитей на дюйм. Величина шага характеризует величину и распределение напряжения между витками дюймовой резьбы. Конструкторы в своей практике увеличивают шаг при приложении к резьбе больших механических нагрузок. Если к резьбе предъявляются требования по сохранению герметичности, то шаг уменьшается.
- Угол спирали – угол между сторонами профиля витков. Изначально его значение для всех типов дюймовой резьбы составляло 55 градусов. Но сейчас все чаще встречаются дюймовые резьбы с углом профиля 60 градусов.
Разновидности резьбы дюймовой
Существует множество типов резьбовых соединений, размеры которых указаны в дюймах, но среди них в России выделяют следующие основные типы:
- Трубная цилиндрическая
- Труба коническая
Каждая категория имеет свои особенности. Цилиндрическая трубная резьба регламентируется ГОСТ 6357-81. Размеры резьбы стандартизированы и указаны в специальной таблице. Эти дюймовые резьбы в первую очередь характеризуются более мелким шагом, что означает меньшее количество витков на дюйм.
Табл. Трубная цилиндрическая резьба. ГОСТ 6357-81.
Обозначение резьбы Количество шагов z на длине 25,4 мм Шаг Р Диаметр резьбы Рабочая высота профиля H 1 Радиус поворота R Н Н/6 1-й ряд 2-й ряд внешний d = D среднее d 2 = D 2 внутренний d 1 = D 1 1/16″
1/8″– 28 0,907 7 723 7 142 6 561 0,580777 0,124557 0,871165 0,145194 9 728 9 147 8 566 1/4 дюйма
3/8 дюйма– 19 1 337 13 157 12 301 11 445 0,856117 0,183603 1,284176 0,214029 16 662 15 806 14 950 1/2″
5/8″14 1 814 20 955 19 793 18 631 1,161553 0,249115 1,742331 0,2 22 911 21 749 20 587 26 441 25 279 24 117 30 201 29 039 27 877 1″ 1 1/8″ 1 3/4″
11 2 309 33 249 31 770 30 291 1,478515 0,317093 2,217774 0,369629 37 897 36 418 34 939 41 910 40 431 38 952 44 323 42 844 41 365 47 803 46 324 44 845 53 746 52 267 50 788 59 614 58 135 56 656 2 1/2 дюйма 3 1/2 дюйма
2 1/4 дюйма 3 3/4 дюйма
65 710 64 231 62 752 75 184 73 705 72 226 81 534 80 055 78 576 87 884 86 405 84 926 93 980 92 501 91 022 100 330 98 851 97,372 106 680 105 201 103 722 4 дюйма 4 1/2 дюйма 5 1/2 дюйма
113 030 111 551 110. 072
125 730 124 251 122 772 138 430 136 951 135 472 151 130 149 651 148 172 163 830 162 351 160 872 При выборе размера резьбы 1-й ряд следует предпочесть 2-му. Второе отличие — более округлый профиль. Он способствует более плотному контакту витков между собой, что снижает вероятность протечек при транспортировке жидкости через это резьбовое соединение.
Цилиндрическую трубную резьбу выполняют на трубах, диаметр которых не превышает 6 единиц дюйма. Трубы большего размера требуют применения высокоточного оборудования, что увеличивает себестоимость продукции. В этом случае эффективнее, как с технологической, так и с финансовой точки зрения, крепить трубы сваркой.
Резьба трубная коническая представлена ГОСТ 6211-81. Таблица размеров, пределы допусков и значения нагрузки описаны в этом стандарте. По типу профиля витков коническая резьба аналогична дюймовой, но имеет 2 довольно важных отличия.
Трубная коническая резьба. ГОСТ 6211-81.
Обозначение размера резьбы Шаг Р Количество шагов на длину
25,4 ммН h2 С Р Диаметры резьбы в базовой плоскости Длина резьбы д=Д д2 = Д2 д1 = Д1 л 1 л 2 1/16″ 0,907 28 0,870935 0,580777 0,145079 0,124511 7 723 7 142 6 561 6,5 4,0 1/8″ 9 728 9 147 8 566 1/4″ 1 337 19 1,283837 0,856117 0,213860 0,183541 13 157 12 301 11 445 9,7 6,0 3/8″ 16 662 15 806 14 950 10,1 6,4 1/2″ 1 814 14 1,741870 1,161553 0,2 0,249022 20 955 19 793 18 631 13,2 8,2 3/4″ 26 441 25 279 24 117 14,5 9,5 1″ 2 309 11 2,217187 1,478515 0,369336 0,316975 33 249 31 770 30 291 16,8 10,4 1 1/4″ 41 910 40 431 38 952 19,1 12,7 1 1/2 дюйма 47 803 46 324 44 845 2 дюйма 59 614 58 135 56 656 23,4 15,9 2 1/2 дюйма 75 184 73 705 72 226 26,7 17,5 3 дюйма 87 884 86 405 84 926 29,8 20,6 3 1/2 дюйма 100 330 98 851 97 372 31,4 22,2 4 дюйма 113 030 111 551 110 072 35,8 25,4 5 дюймов 138 430 136 951 135 472 40,1 28,6 6 дюймов 163 830 162 351 160 872 Во-первых, это два типа углов профиля: 55 и 60 градусов.
Второе отличие состоит в том, что резьба нарезана по конусу, благодаря чему конусные резьбы обладают таким качеством, как самоуплотняемость (таблица со значениями конусности указана в справочной литературе). Поэтому крепления с их помощью не требуют применения дополнительных уплотнительных элементов: льняной нити, пряжи с суриком и др.
Маркировка и классы точности
Существует 3 класса точности резьбы: первый (самый грубый), второй и третий (самый точный). Выбор того или иного класса зависит от 2-х факторов: размеров диаметра резьбы, взятых из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она может выдержать.
Размеры проверяются на соответствие определенному классу точности с помощью специальных калибров. Этот метод позволяет наиболее достоверно определить соответствие резьбы требуемым размерам, но он более трудоемкий. Этот метод эффективен в условиях многосерийного производства деталей, требующих наличия высокой точности.
Когда серийность не столь велика и к точности не предъявляются повышенные требования, размеры резьбы контролируют следующим образом:
- Размеры наружного диаметра измеряют штангенциркулем, микрометром и другими механическими измерительными приборами. Затем показания сравнивают с эталонной таблицей.
- Размер шага определяется с помощью специальных гребенок, таких как дюймовый калибр резьбы. Затем полученное количество ниток на дюйм соотносится со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать, сколько витков входит в этот отрезок. Сразу отметим, что этот способ является наиболее грубым и не подходит для измерения резьбы с третьим и вторым классами точности.
Обозначение дюймовой резьбы в технической документации рассмотрим на примере:
Буква «Г» означает, что трубная резьба цилиндрическая. коническая труба по российским стандартам маркируется буквой «К».
Цифра «2» указывает размер внешнего диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и указаны в специальных таблицах.
Буквы “LH” означают, что резьба имеет левое направление вращения. Отсутствие этого обозначения указывает на правильное направление.
Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТ. Число «40» — это размер, который характеризует длину завинчивания.
Нарезание резьбы
Для получения дюймовой нарезки используются 2 основных метода:
- накатка;
- Нарезка.
Накатные изготавливаются с помощью специальных резьбонакатных роликов, профиль которых повторяет контур резьбы. Заготовка помещается между роликами, и нити прокатываются до необходимых размеров.
Резьба, изготовленная этим методом, отличается более высокими механическими характеристиками за счет более плавного распределения волн напряжения между витками.
Также накатка имеет высокую производительность, что позволило найти ей широкое применение в массовом производстве.
Недостатком прокатного метода является сложность изготовления роликов. Их точность должна быть на высоком уровне. В противном случае очень сложно гарантировать требуемые размеры резьбы. Второй момент – это материал рекламных роликов. Он должен иметь улучшенные механические свойства. Обычно для этого используют высоколегированные штампованные стали. Все это делает метод накатки очень затратным с финансовой точки зрения.
Нарезная резьба проще в изготовлении, но механические свойства, особенно по пределу выносливости, заметно уступают накатной. Это связано с наличием более острых краев профиля и, соответственно, более высоким значением коэффициента напряжения.
Изделие режется двумя способами:
- Вручную.
- Использование токарного станка.
При ручной резке используйте метчик (для внутреннего русла) и плашку (для наружного).
Труба зажимается. Один из указанных типов надевается и навинчивается на его конец под ручным инструментом в зависимости от типа резьбы. Выполнить резку. Для повышения чистоты и точности этот процесс повторяют.
На токарном станке алгоритм действий очень похож. Только трубы зажимаются не в тисках, а в патроне станка. Далее подводят фрезу, включают резьбовую подачу и станок начинает производственный процесс. Этот способ более эффективен, чем ручная резка, но требует от токаря определенной сноровки.
В этой статье я хочу не только привести сухие факты о размерах дюймовой трубной резьбы со ссылками на стандарты и ГОСТы, но и довести до читателя интересный факт об особенностях обозначения последней.
Итак, кто уже не раз сталкивался с трубной резьбой, был удивлен несоответствием наружного диаметра резьбы ее обозначению. Например, резьба 1/2 дюйма имеет внешний диаметр 20,95 мм, хотя по логике с метрической резьбой он должен быть 12,7 мм. Все дело в том, что в дюймовой резьбе фактически указывается проходной диаметр трубы, а не наружный диаметр резьбы.
При этом, добавляя к размеру отверстия стенку трубы, мы получаем завышенный наружный диаметр, к которому мы привыкли в обозначениях метрических резьб. Условно так называемый трубный дюйм равен 33,249мм, то есть 25,4 + 3,92 + 3,92 (где 25,4 — проход, 3,92 — стенка трубы). Стенки трубы принимают исходя из рабочего давления на резьбу. В зависимости от диаметра трубы они соответственно увеличиваются, так как труба большего диаметра должна иметь более толстые стенки, чем труба меньшего диаметра при одинаковом рабочем давлении.
Трубная резьба подразделяется на следующие:
Цилиндрическая трубная резьба
Это дюймовая резьба, основанная на резьбе BSW (Британский стандарт Уитворта) и соответствующая резьбе BSP (британский стандарт трубной резьбы), имеет четыре шага 28,19,14,11 витков на дюйм. Резка на трубах размером до 6 дюймов, сварка труб свыше 6 дюймов.
Угол профиля при вершине 55°, теоретическая высота профиля Н=0,
1Р. Стандарты:
ГОСТ 6357-81: Основные нормы взаимозаменяемости.
Резьба трубная цилиндрическая. ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.Обозначение: буква G, числовое значение условного прохода трубы в дюймах (дюймах), средний класс точности диаметра (A, B), и буквы LH для левого -ручные нитки. Например, резьба номинальным диаметром 1 1/4″, класс точности А – обозначается как Г1 1/4-А. Опять же напомним, что следует учитывать, что номинальный размер резьбы соответствует трубе зазор в дюймах Наружный диаметр трубы находится в некоторой пропорции к этому размеру и больше, соответственно, к толщине стенок трубы.
Обозначение размера цилиндрической трубной резьбы (G), шаги и номинальные значения диаметров наружной, средней и внутренней резьбы, мм
Обозначение размера резьбы Шаг Р Диаметры резьбы Ряд 1 Ряд 2 п=D d2=D2 d1=D1 1/16″ 0,907 7 723 7 142 6 561 1/8″ 9 728 9 147 8 566 1/4″ 1 337 13 157 12 301 11 445 3/8″ 16 662 15 806 14 950 1/2″ 1 814 20 955 19 793 18 631 5/8″ 22 911 21 749 20 587 3/4″ 26 441 25 279 24 117 7/8″ 30 201 29. 0З9
27 877 1″ 2 309 33 249 31 770 30 291 1⅛” 37 897 36 418 34 939 1¼” 41 910 40 431 38 952 1⅜” 44 323 42 844 41 365 1½” 47 803 46 324 44 845 1¾” 53 746 52 267 50 788 2 дюйма 59 614 58 135 56 656 2¼” 65 710 64 231 62 762 2½” 75 184 73 705 72 226 2¾” 81 534 80 055 78 576 3 дюйма 87 884 86 405 84 926 3¼” 93 980 92 501 91 022 3½ дюйма 100 330 98 851 97 372 3¾” 106 680 105 201 103 722 4 дюйма 113 030 111 551 110 072 4½” 125 730 124 251 122 772 5 дюймов 138 430 136 951 135 472 5½” 151 130 148 651 148 172 6 дюймов 163 830 162 351 160 872 Резьба дюймовая применяется в основном для создания трубных соединений: ее наносят как на сами трубы, так и на металлическую и пластиковую арматуру, необходимую для монтажа трубопроводов различного назначения.
Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводящий таблицы размеров для дюймовой резьбы, на которые ориентируются специалисты.
Основные настройки
Нормативным документом, устанавливающим требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно понимают:
- наружный диаметр, измеренный между верхними точками резьбовых гребней, расположенных на противоположных сторонах трубы;
- внутренний диаметр как величина, характеризующая расстояние от одной нижней точки полости между резьбовыми гребнями до другой, также расположенной на противоположных сторонах трубы.
Зная наружный и внутренний диаметры дюймовой резьбы, можно легко рассчитать высоту ее профиля. Для расчета этого размера достаточно определить разницу между такими диаметрами.
Второй важный параметр – шаг – характеризует расстояние, на котором расположены друг от друга два соседних выступа или два соседних углубления. На всем сечении изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одинаковое значение. Если такое важное требование не будет соблюдено, он просто будет неработоспособен, к нему нельзя будет подобрать второй элемент созданного подключения.
С положениями ГОСТ относительно дюймовой резьбы вы можете ознакомиться, скачав документ в формате pdf по ссылке ниже.

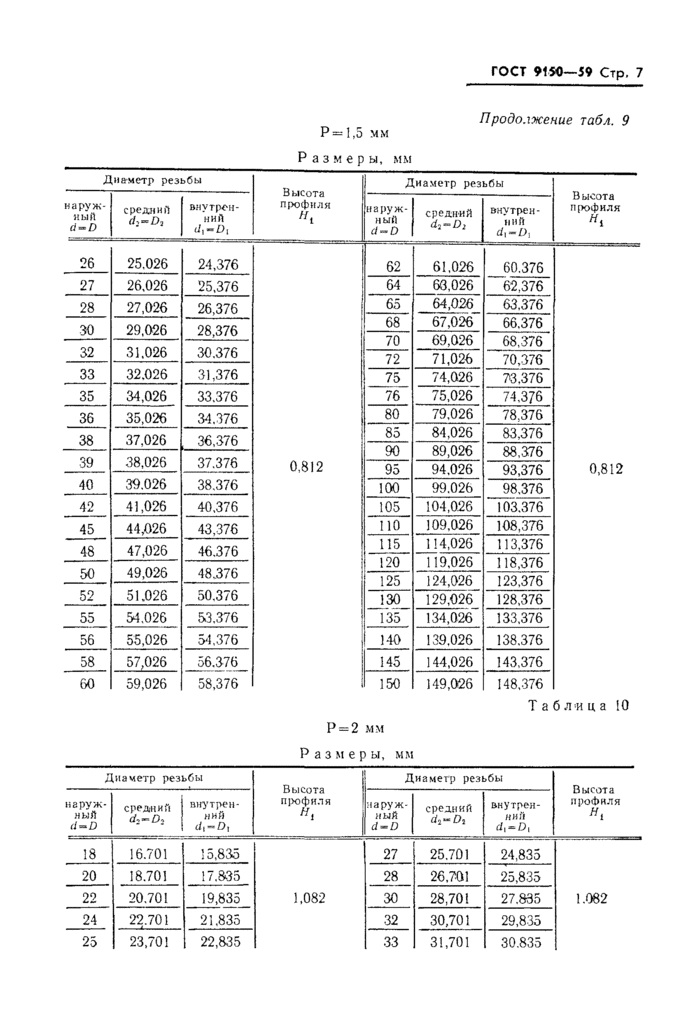

Таблица размеров дюймовой и метрической резьбы
Узнать, как соотносятся метрические резьбы с различными типами дюймовой резьбы, можно по данным из таблицы ниже.
Аналогичные размеры метрической и различные варианты дюймовой резьбы в диапазоне примерно Ø8-64 мм
Отличия от метрической резьбы
По своим внешним признакам и характеристикам метрическая и дюймовая резьбы не имеют многих отличий, к наиболее существенным из которых относятся:
- резьба гребенчатая форма профиля;
- порядок расчета диаметра и шага.
При сравнении форм резьбовых гребней видно, что в дюймовой резьбе такие элементы более острые, чем в метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы равен 55°.
Параметры метрической и дюймовой резьбы характеризуются разными единицами измерения. Так, диаметр и шаг первого измеряются в миллиметрах, а второго, соответственно, в дюймах. Однако следует иметь в виду, что применительно к дюймовой резьбе используется не общепринятая (2,54 см), а специальная трубная дюймовка, равная 3,324 см. Таким образом, если, например, его диаметр равен ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25,9.0003
Чтобы узнать основные параметры дюймовой резьбы любого размера, которая закреплена ГОСТом, достаточно посмотреть специальную таблицу. В таблицах, содержащих размеры дюймовой резьбы, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах дается в количестве нарезанных канавок (резьбы), содержащихся в одном дюйме длины изделия.
Для проверки соответствия шага уже изготовленной резьбы размерам, указанным ГОСТом, необходимо измерить этот параметр. Для таких измерений, проводимых как для метрической, так и для дюймовой резьбы по одному алгоритму, используются стандартные инструменты-гребенка, калибр, механический калибр и др.
Шаг дюймовой трубной резьбы проще всего измерить следующим методом:
- В качестве простейшего шаблона используется муфта или фитинг, параметры внутренней резьбы которых точно соответствуют заданным требованиям по ГОСТ.
- Болт, параметры наружной резьбы которого необходимо измерить, вкручивают в муфту или штуцер.
- В том случае, если болт образовал герметичное резьбовое соединение с муфтой или фитингом, то диаметр и шаг резьбы, нанесенной на его поверхность, точно соответствуют параметрам используемого шаблона.
Если болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то такие замеры следует проводить с использованием другой муфты или другого фитинга.
По аналогичной методике измеряют и внутреннюю трубную резьбу, только в таких случаях в качестве шаблона используют изделие с наружной резьбой.
Определить необходимые размеры можно с помощью резьбового калибра, представляющего собой пластину с насечками, форма и другие характеристики которой точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выполняющая роль шаблона, просто прикладывается к проверяемой резьбе своей зубчатой частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание зубчатой части пластины к ее профилю.
Для измерения размера наружного диаметра дюймовой или метрической резьбы можно использовать обычный штангенциркуль или микрометр.
Технологии нарезки
Резьба трубная цилиндрическая, относящаяся к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим способом.
Нарезание резьбы вручную
Нарезание резьбы ручным инструментом, которым является метчик (для внутренней) или плашка (для наружной), выполняется в несколько приемов.
- Обрабатываемую трубу зажимают в тисках, а используемый инструмент закрепляют в гаечном ключе (метчике) или в плашкодержателе (плашке).
- На конец трубы надевается плашка, а метчик вставляется во внутреннюю часть в последнюю очередь.
- Используемый инструмент ввинчивается в трубу или навинчивается на ее конец путем вращения ручки или плашкодержателя.
- Чтобы результат был чище и точнее, процедуру резки можно повторить несколько раз.
Нарезание резьбы на токарном станке
Механическим способом нарезают трубную резьбу по следующему алгоритму:
- Обрабатываемая труба зажимается в патроне станка, на опоре которого закрепляется резьбонарезной инструмент.
- На конце трубы при помощи фрезы снимают фаску, после чего регулируют скорость движения суппорта.
- После подведения фрезы к поверхности трубы на станке включается резьбовая подача.
Следует иметь в виду, что дюймовая резьба нарезается механически на токарном станке только на трубчатых изделиях, толщина и жесткость которых это позволяют.
Изготовление трубной дюймовой резьбы механическим способом позволяет получить качественный результат, но использование такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.
Классы точности и правила маркировки
Резьба, относящаяся к дюймовому типу, по указанию ГОСТ может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы ” А” (внешний) или “В” (внутренний). Полные обозначения классов точности резьбы в зависимости от ее типа имеют вид 1А, 2А и 3А (для наружной) и 1В, 2В и 3В (для внутренней). Следует иметь в виду, что 1-му классу соответствуют самые грубые нити, а 3-му — самые точные, к размерам которых предъявляются очень жесткие требования.
Стол для вязания мушек | Global FlyFisher
В этой таблице я попытаюсь обобщить все доступные данные по всем текущим (и некоторым снятым с производства) ниткам для вязания мух. Он сопровождает подробную статью о вязании ниток, а также о денье и многом другом.
Большая часть представленной здесь информации была собрана из любых данных, доступных от различных производителей, их дистрибьюторов и дилеров, а также из некоторых независимых источников. Были приняты меры, чтобы перепроверить все, и всякий раз, когда у резьбы были разные спецификации, я брал ту, которая давала ей наибольшую пользу – не то чтобы это обязательно было правильно, но чтобы быть справедливым и позволить изготовителю сомневаться. . Многие производители не указывают физические свойства своих нитей, такие как толщина, денье, прочность на разрыв, материал или метод производства. Некоторые из них очень скрытны, а у некоторых просто нет общедоступной информации. Различные столбцы объясняются под таблицей.Таблица ниток для обвязывания
Щелкните заголовки для сортировки. Перечислена 121 вязальная нить. См. пояснения к колонке ниже.
Показать фильтры
Скрыть фильтры
Полиэстер | Моно | ВСП | Нейлон | Кевлар | Шелк | Углерод (?)
Марка Продукт Материал Август Денье Диаметр
ммТест Денье
на ммАбс.
силаОтн.
диам.Отн.
прочностьFlat-
способностьСплит-
способностьГладкость-
гладкостьБенекки Штраф 8/0 Полиэстер 8/0 150 0,056 822 2679 Сильный Средний Бенекки Призрачная нить Моно 60 0,076 312 789 Слабый Слабый нет нет очень гладкая Бенекки Сильный Средний Полиэстер 6/0 000″> Бенекки Супер/Сверхпрочный ВСП 10/0 50 0,033 1077 1515 Сильный Сильный высокий хороший гладкая Бенекки Сверхтонкий 10/0 Полиэстер 10/0 120 0,051 680 2353 Средний Средний Бенекки Ультратонкий 12/0 Полиэстер 12/0 70 0,048 450 1458 Средний 048″> Ниже среднего Каскадный гребень 210 Плоская вощеная резьба Нейлон 3/0 210 Каскадный гребень 6/0 Комбо Полиэстер 6/0 хороший Каскад Крест Резьба 6/0 Полиэстер 6/0 70 000″> Каскад Крест Еврорезьба Полиэстер 3/0 Каскад Крест Евро Резьба Полиэстер 6/0 Каскад Крест Еврорезьба Полиэстер 8/0 000″> Каскад Крест Еврорезьба Полиэстер 12/0 Каскад Крест Кевлар Кевлар 3600 Чрезвычайно прочный Каскад Крест Паутина 8/0 Нейлон 8/0 000″> нет нет очень гладкая Данвилл Плоский вощеный нейлон Нейлон 210 0,051 1304 4118 Очень сильный Сильный Данвилл Флаймастер 6/0 Нейлон 6/0 70 0,038 312 1842 Слабый Ниже среднего Данвилл Флаймастер Плюс 140 Нейлон 140 0,046 907 3043 Сильный 046″> Выше среднего Данвилл Флаймастер Плюс 210 Нейлон 210 0,071 1360 2958 Очень сильный Выше среднего Данвилл Монокорд Нейлон 3/0 116 0,066 737 1758 Сильный Средний средний возможно нейтральный Данвилл Тонкая мононить Моно 0,150 150″> нет нет очень гладкая Данвилл Ультратонкая мононить Моно 0,100 нет нет очень гладкая Данвилл Паутина Моно 16/0 30 0,051 142 588 Очень слабый Очень слабый нет нет очень гладкая Гордон Гриффитс Паутина Полиэстер 6/0 134 0,104 1900 1288 Очень сильный 104″> Выше среднего Гордон Гриффитс Прозрачный Полиэстер 14/0 72 0,046 450 1565 Средний Ниже среднего Гордон Гриффитс Висп Полиэстер 8/0 108 0,056 425 1929 Средний Ниже среднего Гудеброд 10/0 Полиэстер 10/0 45 0,025 255 1800 Слабый 025″> Ниже среднего средний возможно нейтральный Гудеброд 10/0 Моно Моно 10/0 50 0,102 1219 490 Очень сильный Средний нет нет очень гладкая Гудеброд 3/0 Полиэстер 3/0 176 0,102 1077 1725 Сильный Средний Гудеброд 6/0 Полиэстер 6/0 143 0,058 920 2466 Сильный 058″> Средний Гудеброд 6/0 Моно Моно 6/0 131 0,152 862 нет нет очень гладкая Гудеброд 8/0 Полиэстер 8/0 67 0,046 450 1457 Средний Ниже среднего средний возможно нейтральный Гудеброд Г Моно 210 0,178 1559 1180 Очень сильный 178″> Ниже среднего нет нет очень гладкая Гудеброд Г Полиэстер 330 0,089 1673 3708 Очень сильный Выше среднего Гудеброд GX1 ВСП 70 0,025 2523 2800 Чрезвычайно прочный Чрезвычайно прочный высокий хороший гладкая Гудеброд GX2 ВСП 130 0,042 3095 042″> высокий хороший гладкая Гудеброд Кевлар Кевлар 3/0 115 0,089 1292 средний сложный грубый Лагартун X Сильный Полиэстер 150 0,048 907 3125 Сильный Выше среднего Лагартун X Сильный Полиэстер 74 0,030 454 2467 Средний 030″> Средний Лагартун X Сильный Полиэстер 95 0,036 482 2639 Средний Средний Лагартун ХХ Сильный ВСП 50 высокий хороший гладкая Лагартун ХХ Сильный ВСП 75 000″> высокий хороший гладкая Лагартун ХХ Сильный ВСП 100 высокий хороший гладкая Лагартун ХХ Сильный ВСП 130 высокий хороший гладкая Монтана Флай Ко Нейлон 350 0,081 1927 4321 Очень сильный 081″> Сильный Монтана Флай Ко 3/0 Нейлон 3/0 135 0,056 709 2411 Сильный Средний Монтана Флай Ко 6/0 Нейлон 6/0 110 0,051 652 2157 Средний Средний Монтана Флай Ко 8/0 Нейлон 8/0 72 0,036 397 2000 Слабый 036″> Средний Орвис 12/0 Полиэстер 12/0 0,050 средний сложный нейтральный Орвис 6/0 Полиэстер 6/0 0,060 средний сложный нейтральный Орвис 8/0 Полиэстер 8/0 0,055 055″> средний сложно нейтральный Пирсолл Шелковая паутинка Шелк 140 225 Слабый Петижан Сплит-секундная нить 8/0 0,025 хороший Роман Мозер Соединительная нить из углеродного волокна Углерод (?) 3/0 000″> Роман Мозер Power Silk 1/0 (сильная) нить Dyneema ВСП 1/0 1814 Очень сильный высокий хороший гладкая Роман Мозер Power Silk 10/0 (тонкая) нить Dyneema ВСП 8/0 55 0,033 1077 1667 Сильный Сильный высокий хороший гладкая Роман Мозер Power Silk 5/0 (средний) Нить Dyneema ВСП 6/0 115 0,033 2041 3485 Очень сильный 033″> Чрезвычайно прочный высокий хороший гладкая Роман Мозер RM – Вощеная вязальная нить Midge Полиэстер 10/0 Роман Мозер RM — предварительно вощеная соединительная нить, стандарт Полиэстер 6/0 РСТ Дайнакорд (Дайнема) ВСП 150 0,135 3430 1111 Чрезвычайно прочный 135″> Сильный высокий хороший гладкая Семперфли Классическая вощеная нить Полиэстер 8/0 754 Сильный Хорошо Хорошо Средний Семперфли Классическая вощеная нить Полиэстер 6/0 938 Сильный Хорошо Хорошо Средний Семперфли Классическая вощеная нить Полиэстер 12/0 489 Среднее 000″> Хорошо Хорошо Средний Семперфли Фторо-Брайт Полиэстер 120 0,120 1000 средний сложный грубый Семперфли Наношелк 50D 12/0 ВСП 12/0 50 0,038 1900 1316 Очень сильный Очень сильный высокий хороший гладкая Семперфли Нано-шелк Big Game 200D 3/0 ВСП 3/0 200 0,062 7600 3226 Чрезвычайно прочный 062″> Чрезвычайно прочный высокий хороший гладкая Семперфли Наношелк Хищник 100D 6/0 ВСП 6/0 100 0,041 3800 2439 Чрезвычайно прочный Чрезвычайно прочный высокий хороший гладкая Семперфли Ультратонкий наношелк 30D 18/0 ВСП 18/0 30 0,025 1140 1200 Сильный Очень сильный высокий хороший гладкая Семперфли Резьба Spyder Полиэстер 18/0 30 0,051 588 051″> средний сложный средний Семперфли Обвязочная нить 6/0 Полиэстер 6/0 0,067 высокий сложный средний Семперфли Обвязочная нить 8/0 Полиэстер 8/0 Спартон Флуоресцентный Полиэстер 162 907 Сильный 000″> Спартон Макрос Полиэстер 225 1360 Очень сильный Спартон Микро Полиэстер 8/0 72 566 Средний Спартон Профессиональный Полиэстер 4/0 135 992 Сильный 000″> Тимко TMC 16/0 Thread+ Вощеная Полиэстер 16/0 УНИ Бигфлай Полиэстер 400 0,142 2830 2817 Чрезвычайно сильный Выше среднего низкий сложный нейтральный УНИ Кенис Нейлон 20 0,043 85 465 Очень слабый 043″> Очень слабый УНИ Кевлар Кевлар 3/0 200 3798 Чрезвычайно прочный высокий сложный грубый УНИ Трико Нейлон 17/0 40 0,051 142 784 Очень слабый Очень слабый УНИ UNI-шнур ВСП 7/0 100 0,036 3622 2778 Чрезвычайно прочный 036″> Чрезвычайно прочный высокий хороший гладкая УНИ UNI-шнур ВСП 8/0 75 0,036 1928 2083 Очень сильный Очень сильный высокий хорошо гладкая УНИ UNI-шнур ВСП 12/0 50 0,023 1811 2174 Очень сильный Чрезвычайно прочный высокий хороший гладкая УНИ UNI-моно тонкий Моно 3/0 0,102 623 Средний 102″> Ниже среднего нет нет очень гладкая УНИ UNI-моно, средний Моно 0,178 1670 Очень сильный Ниже среднего нет нет очень гладкая УНИ UNI-нейлон 210 Нейлон 210 0,051 1500 4118 Очень сильный Сильный высокий хороший гладкая УНИ UNI-нейлон 70 Нейлон 70 0,074 822 946 Сильный 074″> Средний высокий хороший гладкая УНИ UNI-Thread 1/0 Neon Fluorescent Полиэстер 1/0 234 992 Сильный УНИ UNI-резьба 3/0 Полиэстер 3/0 220 907 Сильный средний сложный нейтральный УНИ UNI-резьба 6/0 Полиэстер 6/0 135 0,075 930 1800 Сильный 075″> Средний средний сложный нейтральный УНИ UNI-резьба 8/0 Полиэстер 8/0 72 0,051 450 1412 Средний Ниже среднего средний сложный нейтральный УНИ UNI-резьба A+ Полиэстер 315 1360 Очень сильный УНИ Вощеная мошка Полиэстер 8/0 72 450 Средний 000″> Вевус 10/0 Полиэстер 10/0 110 0,055 800 2000 Сильный Средний высокий хороший нейтральный Вевус 12/0 Полиэстер 12/0 70 0,047 530 1489 Средний Средний высокий хороший нейтральный Вевус 14/0 Полиэстер 14/0 70 0,049 520 1429 Средний 049″> Средний высокий хороший нейтральный Вевус 16/0 Полиэстер 16/0 50 0,038 430 1316 Среднее Средний высокий хороший нейтральный Вевус 6/0 Полиэстер 6/0 110 0,065 1000 1692 Сильный Средний высокий хороший нейтральный Вевус 8/0 Полиэстер 8/0 110 0,059 1000 1864 Сильный 059″> Средний высокий хороший нейтральный Вевус Г20 100Д ВСП 100 0,033 2800 3030 Чрезвычайно прочный Чрезвычайно прочный высокий хороший гладкая Вевус Г20 150Д ВСП 150 0,042 3742 3571 Чрезвычайно прочный Чрезвычайно прочный высокая хороший гладкая Вевус Г20 200Д ВСП 200 0,050 5600 4000 Чрезвычайно прочный 050″> Чрезвычайно прочный высокий хороший гладкая Вевус Г20 30Д ВСП 18/0 30 0,019 652 1579 Средний Сильный высокий хороший гладкая Вевус Монофильная нить Моно 0,100 нет нет очень гладкая Вевус Монофильная нить Моно 0,200 200″> нет нет очень гладкая Вевус Силовая резьба Полиэстер 240 хороший нейтральный Вевус Силовая резьба Полиэстер 140 хороший нейтральный Виртуальная нимфа Дайнема ВСП 12/0 2722 Чрезвычайно прочный 000″> высокий хороший гладкий Вапси ГСП 100 ВСП 100 0,030 3630 3333 Чрезвычайно прочный Чрезвычайно прочный высокий хороший гладкая Вапси ГСП 130 ВСП 130 0,051 2950 2549 Чрезвычайно сильный Очень сильный высокий хороший гладкая Вапси ГСП 200 ВСП 200 7250 Чрезвычайно прочный 000″> высокий хороший гладкая Вапси ГСП 50 ВСП 50 0,020 1815 2500 Очень сильный Чрезвычайно прочный высокий хороший гладкая Вапси ГСП 75 ВСП 75 2720 Чрезвычайно прочный высокий хороший гладкая Вапси Всемирное координированное время 140 Нейлон 140 0,041 900 3415 Сильный 041″> Выше среднего высокий хороший гладкая Вапси Всемирное координированное время 210 Нейлон 210 0,081 1350 2593 Очень сильный Средний высокая хороший гладкая Вапси Всемирное координированное время 280 Нейлон 280 0,069 1800 4058 Очень сильный Сильный высокий хороший гладкая Вапси Всемирное координированное время 70 Нейлон 70 0,028 450 2500 Средний 028″> Средний высокий хороший гладкая Вапси UTC Монотонкая тонкая Моно 0,010 нет нет очень гладкая Вапси UTC Моно, средний Моно 0,015 нет нет очень гладкая Вапси UTC Монохромный толстый Моно 0,020 020″> нет нет очень гладкая Вапси UTC Ultra Thread Kevlar Кевлар 200 средний сложный грубый Примечание
Данные часто обновляются по мере появления новых источников или продуктов, а старые источники раскрывают новую информацию. Обновление
, январь 2018 г.: все мои собственные измерения в таблице указаны в миллиметрах, но по какой-то причине система была настроена на расчет диаметра в дюймах, где это возможно, что было первой информацией, которую я получил из различных источников до Нитки я начал мерить сам.
Это привело к некоторым ошибкам, например, UNI-резьба 6/0 тоньше, чем 8/0, а это не так.
В таблице теперь перечислены фактические измеренные диаметры в миллиметрах везде, где это было сделано мной, затем выбирается указанный диаметр в миллиметрах, если он доступен, и, наконец, возвращается к расчету на основе указанного диаметра в дюймах, когда доступен только он.Материал
Mono представляет собой моноволокно из нейлона. Шелк – это натуральный шелк. Остальное — синтетические мультифиламентные нити, изготовленные разными методами. Две нити из одного и того же материала могут быть очень разными.
Август
Наиболее распространенный способ обозначения толщины. Не физический стандарт. Большее число означает более тонкую нить, поэтому 8/0 тоньше, чем 6/0.
Денье
Вес в граммах 9000 метров нити. Физический стандарт, используемый в текстильной промышленности, но не показатель толщины или прочности.
Диам.
Диаметр в миллиметрах (мм). Как указано производителем или измерено мной или другими.
Тест
Прочность на разрыв или испытание нити в граммах (г). Число является наибольшим из найденных, если значения из разных источников различаются.
Денье/мм
Простой расчет того, каким был бы денье, если бы толщина нити была 1 миллиметр, и способ сравнения денье для разных нитей. В идеале это число должно быть одинаковым для нитей, изготовленных из одного и того же материала, но числа ясно указывают на то, что число Денье не очень помогает нам при сравнении даже почти идентичных нитей. Денье и толщина НЕ коррелируют.
Денье и толщина НЕ связаны.
Абсолютная прочность*
Абсолютная прочность резьбы на разрыв по сравнению со всеми другими резьбами и без учета диаметра или материала. .
Относительный диаметр
Визуальная индикация относительной толщины резьбы по сравнению с другими.
Ни в коем случае не мерить! Просто визуализация.
Относительная прочность*
Указание относительной прочности резьбы по сравнению с ее диаметром и другими нитями. Не абсолютное измерение! Тонкие нити могут быть такими же относительно прочными, как и толстые. Цифры указывают прочность на разрыв по отношению к диаметру.
Раскатываемость**
Способность нити распрямляться при завязывании. Иногда требуется раскручивание нити.
Расщепляемость**
Способность нити расщепляться при использовании в технике дублирования расщепленной нити.
Гладкость**
Насколько скользкая или гладкая нить прилегает к стержню крючка или материалам. Его способность «сцеплять» материалы.
*
Текстовые показатели прочности основаны на расчетах и сравнении данных, а группы определены мной. Они объективны, основаны на цифрах, но вы можете не согласиться с моей шкалой.
- 01
